1 GÁZKÉSZÜLÉK GYÁRTÁS PARAPETES MINI CIRKO (MIKA-6E) GÁZKONVEKTOR (TGF.5 TGK.5) PARAPETES ÉS KÉMÉNYES Magyar Termék

2 MIKA-6E A Technorgáz Energiaipari Kft-t több mint 30 éves gázkészülékgyártói tapasztalattal rendelkező szakemberek alapították azzal a céllal, hogy kifejlesszenek egy egyszerű, gazdaságos FŰTŐKÉSZÜLÉKET, amely gyors és egyszerű munkával felszerelhető a éves cserére szoruló parapetes konvektorok helyére. Ez a készülék a MIKA-6E parapetes mini cirko, mely egyesiti magában a hagyományos fűtőkészülékek (cirko) és a parapetes konvektorok előnyeit! Legfőbb tulajdonságai: (Bővebb információ: lásd. a gépkönyvben) Kis helyet foglal el, hatásfoka 90% feletti (kimenő füstgáz hőmérséklete o C, ellentétben a konvektorok o C-val szemben. 3,5-6,0 kw között szabályozható, az egyéni igényeknek megfelelően Beépítve tartalmazza az összes szerelvényt: gázszelep, vízhőfok-és nyomásmérő óra, tágulási tartály, szivattyú. A MIKA-6E.V típusú készülékünk (fűtés + meleg víz) a fentieken túl váltószeleppel és kapcsoló relével kerül összeszerelésre. A radiátorokkal szerelt központi fűtésű rendszer egyenletes meleget biztosít minden helyiségben akár 30%-os energia megtakarítást eredményezve. Alsó szerelésű MIKA-6E opcionális lehetőség Nagy előnye, hogy nem igényel kéménykiépítést, így jóval költségtakarékosabban oldható meg a fűtéskorszerűsítés, mint a hagyományos kéményes fűtőkészülékek esetében. Ezért nem szükséges kéményseprői engedély sem! Készülékünk hátsó fűtővíz és gáz kivezetéssel kerül kialakításra, így könnyen szerelhető alacsony parapet magasság esetén is. A füstgáz teljesen elhatárolt a lakótértől, a parapeten át távozik, nem kell tartani füstgáz visszaáramlástól így teljesen veszélymentes

3 Műszaki adattábla: Megnevezés Mértékegység MIKA-6E Gyártó neve: Készülék típusjele: Technorgáz Energiaipari Kft MIKA-6E Magasság: mm 580 Szélesség: mm 395 Mélység: mm 260 Tömeg: kg 18 Égéstermék elvezetés típusa: - C 11 Gáztípus szimbóluma: - G 20 Névleges hőterhelés: kw 6,63 Névleges hőteljesítmény: kw 6,0 Legkisebb hőterhelés: kw 3,5 Hatásfok névleges hőterhelésnél: % 90,5 Csatlakozási gáznyomás: mbar 25 Gázfogyasztás névleges hőterhelésnél (15 o C, 1013,25 mbar, G20): m 3 /h 0,70 NOx osztály: - 5 Teljesítmény felvétel W-ban: Elektromos védettség: - IP44 Készülék kategória: - I 2H Rendeltetési ország: - HU Tanúsítvány száma: - MB Színválaszték: - bézs, fehér A fűtőkészülék gyárilag a G 20-as típusú földgázra van beszabályozva, mely ma Magyarországon mindenhol a legáltalánosabban használatos gáztípus. A mini-kazánt szoba termosztát vezérli a beállított hőfok szerint, teljesen automatikusan. A főégő ki-be kapcsolásával tartja a helyiség hőmérsékletét. 1. Tágulási tartály 3. Vízhőfok-és nyomásmérő óra 4. Kazán termosztát 5. Piezzo gyújtó 2. Gázszelep gomb 6. Gyújtóláng ellenőrző ablak

4 MIKA-6E Beépítési és csatlakozási méretek: A radiátorok tervezésénél figyelembe kell venni, hogy nagyon kis víztérrel rendelkeznek, így minden esetben javasoljuk a fűtőtestek túlméretezését, ezzel is biztosítva a gazdaságos felfűtést. A rendszer kiépítésénél a főgerincet javasoljuk 20-as csővel megszerelni, a felállásokhoz elég a 16-os. A rendszert fagyálló folyadékkal (-20 o C-ig) javasoljuk feltölteni, így egy esetleges fűtésleállás vagy gázkimaradás esetén sem kell tartani a rendszer károsodásától. MIKA-6E mini kazán elektromos bekötése:

5 Egy indirekt tároló felszerelésével illetve a váltószelepes verziójú készülékünk (MIKA-6E.V) beiktatásával lehetőség nyílik használati meleg víz ellátásra is. Igy a készülék kombiként is üzemeltethető! Egy 80 l-es tartály teljes felfűtési ideje hőfoktól függően perc. A melegvíz ellátás elsőbbséget élvez, a perces fűtéskiesés nem számottevő. A fűtésfunkció 24 órás intervallumot figyelembe véve kb. 10 óra. Az alábbi ábra egy gépészeti bekötési módozatot (készüléken kívüli, rendszerbe szerelt váltószeleppel) mutat be szerelvényekkel együtt: 1. MIKA-6E mini cirko 2. Indirekt tároló 3. Váltó szelep 4. Elzáró szelep 5. Biztonsági szelep 6. Szűrő 7. Visszacsapó szelep 8. Feltöltő csap 9. Meleg víz elvételi hely 10. Fűtőtestek 11. Helyiség termosztát Rövid időn belül kapható lesz Cégünk legújabb fejlesztésű készüléke: A MIKA-6E Turbó, mellyel megoldást kinálunk a parapet kialakitással egyáltalán nem rendelkező illetve kémény problémákkal küzdő lakások fűtéskorszerűsítésére!

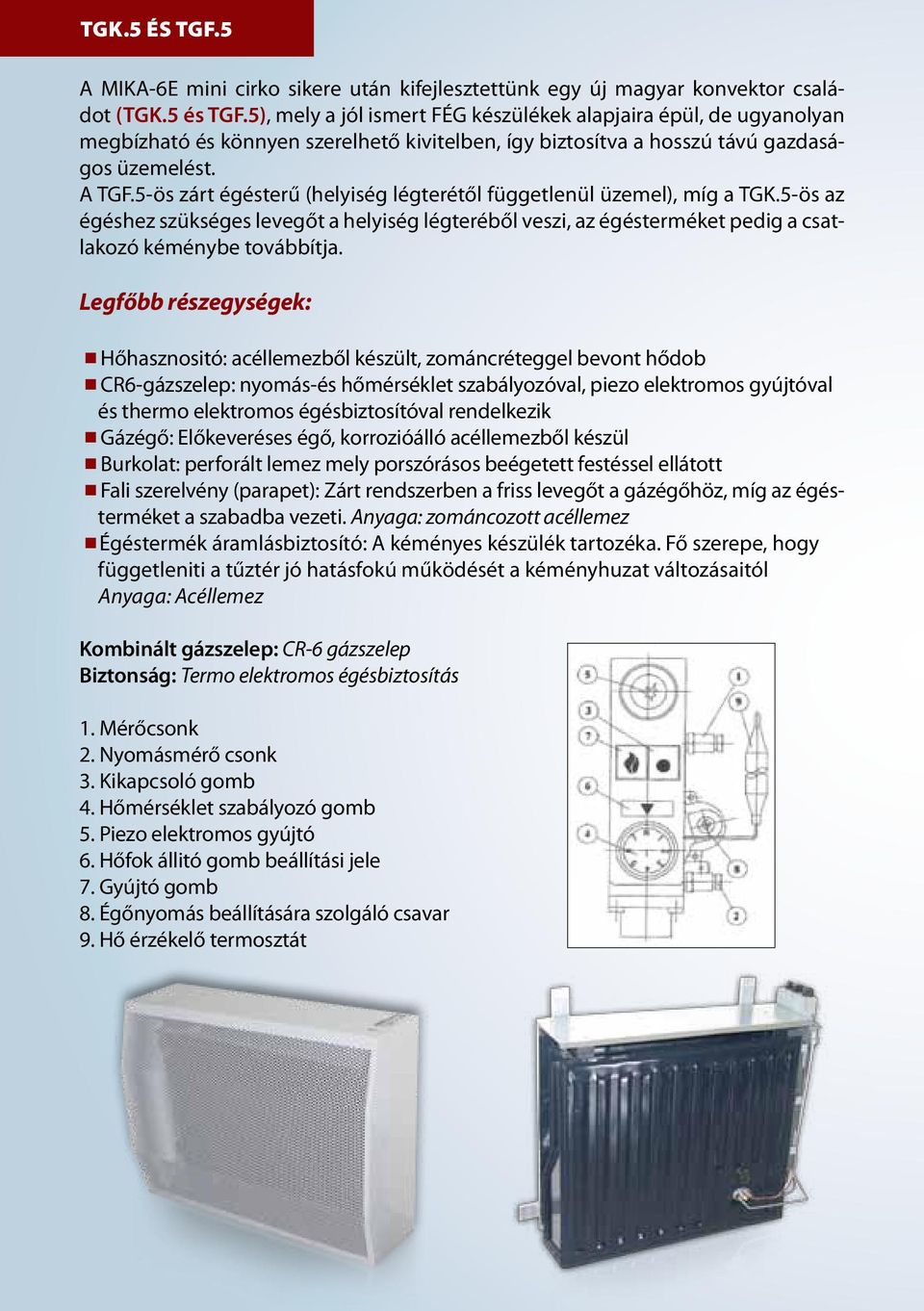

6 TGK.5 és TGF.5 A MIKA-6E mini cirko sikere után kifejlesztettünk egy új magyar konvektor családot (TGK.5 és TGF.5), mely a jól ismert FÉG készülékek alapjaira épül, de ugyanolyan megbízható és könnyen szerelhető kivitelben, így biztosítva a hosszú távú gazdaságos üzemelést. A TGF.5-ös zárt égésterű (helyiség légterétől függetlenül üzemel), míg a TGK.5-ös az égéshez szükséges levegőt a helyiség légteréből veszi, az égésterméket pedig a csatlakozó kéménybe továbbítja. Legfőbb részegységek: Hőhasznositó: acéllemezből készült, zománcréteggel bevont hődob CR6-gázszelep: nyomás-és hőmérséklet szabályozóval, piezo elektromos gyújtóval és thermo elektromos égésbiztosítóval rendelkezik Gázégő: Előkeveréses égő, korrozióálló acéllemezből készül Burkolat: perforált lemez mely porszórásos beégetett festéssel ellátott Fali szerelvény (parapet): Zárt rendszerben a friss levegőt a gázégőhöz, míg az égésterméket a szabadba vezeti. Anyaga: zománcozott acéllemez Égéstermék áramlásbiztosító: A kéményes készülék tartozéka. Fő szerepe, hogy függetleniti a tűztér jó hatásfokú működését a kéményhuzat változásaitól Anyaga: Acéllemez Kombinált gázszelep: CR-6 gázszelep Biztonság: Termo elektromos égésbiztosítás 1. Mérőcsonk 2. Nyomásmérő csonk 3. Kikapcsoló gomb 4. Hőmérséklet szabályozó gomb 5. Piezo elektromos gyújtó 6. Hőfok állitó gomb beállítási jele 7. Gyújtó gomb 8. Égőnyomás beállítására szolgáló csavar 9. Hő érzékelő termosztát

7 Műszaki adattábla: Megnevezés Mértékegység TGF.5 TGK.5 Gyártó neve: Technorgáz Energiaipari Kft Készülék típusjele: TGF.5 TGK.5 Magasság: mm 600 Szélesség: mm 770 Mélység: mm 315 Tömeg: kg 26 Égéstermék elvezetés típusa: - C 11 B 11BS Gáztípus szimbóluma: - G 20 Névleges hőterhelés: kw 5,8 Névleges hőteljesítmény: kw 5,0 Legkisebb hőterhelés: kw 2,3 Hatásfok névleges hőterhelésnél: % 86 Csatlakozási gáznyomás: mbar 25 Gázfogyasztás névleges hőterhelésnél (15 o C, 1013,25 mbar, G20): m 3 /h 0,6 NOx osztály: - 5 Hatásfok osztály - 1. osztály Gázszelep - CR6 Készülék kategória: - I 2H Tanúsítvány száma: - MB Színválaszték: - bézs, fehér A levegő hőmérsékletét a készülék hő érzékelője veszi, mely a hátoldalán helyezkedik el, ezért a készülék elhelyezésétől függően a kívánt szobahőmérséklet eléréséhez szükség lehet korrekcióra (hőfok állító gomb állításával). N állásban csak a gyújtóláng ég, a főégő nem. Ez kb. 10 C-os hőfoknak felel meg. Ha ez alá csökken a hőmérséklet, a főégő ilyenkor is bekapcsol, ezen a hőfokon temperálva a helyiséget. A konvektor a beállított hőmérséklet fenntartásához a szoba hő veszteségét pótolja, ezért a gázfogyasztás a helyiség mindenkori hő veszteségének a függvénye. Hőmérséklet szabályozó gomb állítási tartományai: Jelzés N Hőmérséklet o C Két szomszédos fokozat közötti különbség: 3,3 C

8 Az Ön partnere: Lev. cím: Budapest, Pf.: 143. Tel.: 06-30/ Web:
