1 Robert Bosch Kft. Termotechnika üzletág Budapest Gyömrői út Információs és szerviz vonal: (+36-1) Átfolyós vízmelegítők Hatékony megoldások melegvíz-készítésre A katalógusban szereplő képek és adatok tájékoztató jellegűek és nem helyettesítik a műszaki tervezést. A műszaki tartalom változtatásának lehetőségét fenntartjuk. Az Ön forgalmazója:

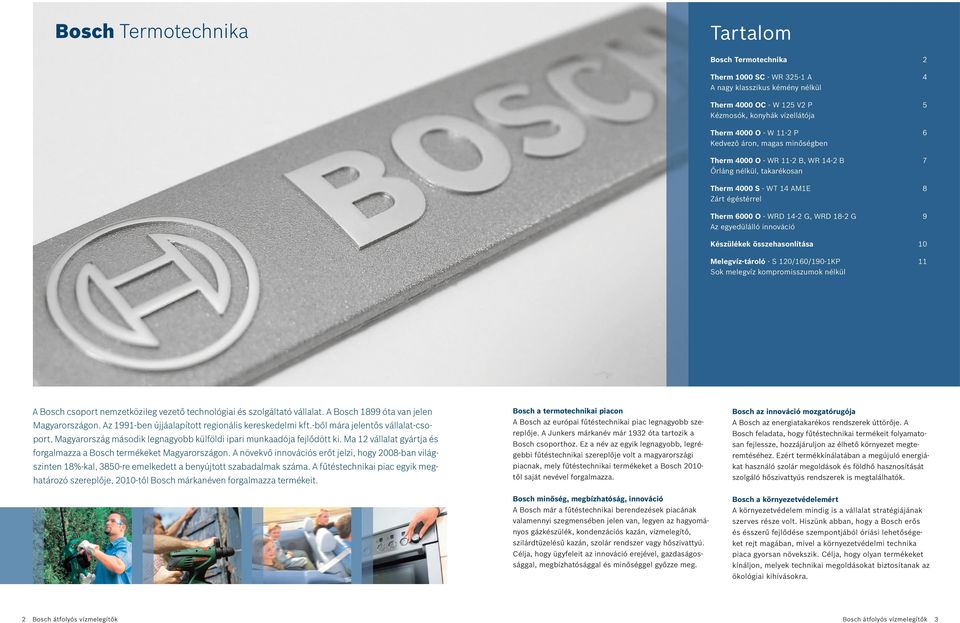

2 Bosch Termotechnika Tartalom Bosch Termotechnika 1000 SC - WR A A nagy klasszikus kémény nélkül 4000 OC - W 125 V2 P Kézmosók, konyhák vízellátója 4000 O - W 11-2 P Kedvező áron, magas minőségben 4000 O - WR 11-2 B, WR 14-2 B Őrláng nélkül, takarékosan 4000 S - WT 14 AM1E Zárt égéstérrel 6000 O - WRD 14-2 G, WRD 18-2 G Az egyedülálló innováció Készülékek összehasonlítása Melegvíz-tároló - S 120/160/190-1KP Sok melegvíz kompromisszumok nélkül A Bosch csoport nemzetközileg vezető technológiai és szolgáltató vállalat. A Bosch 1899 óta van jelen Magyarországon. Az 1991-ben újjáalapított regionális kereskedelmi kft.-ből mára jelentős vállalat-csoport, Magyarország második legnagyobb külföldi ipari munkaadója fejlődött ki. Ma 12 vállalat gyártja és forgalmazza a Bosch termékeket Magyarországon. A növekvő innovációs erőt jelzi, hogy 2008-ban világszinten 18%-kal, 3850-re emelkedett a benyújtott szabadalmak száma. A fűtéstechnikai piac egyik meghatározó szereplője, 2010-től Bosch márkanéven forgalmazza termékeit. Bosch a termotechnikai piacon A Bosch az európai fűtéstechnikai piac legnagyobb szereplője. A Junkers márkanév már 1932 óta tartozik a Bosch csoporthoz. Ez a név az egyik legnagyobb, legrégebbi fűtéstechnikai szereplője volt a magyarországi piacnak, mely fűtéstechnikai termékeket a Bosch től saját nevével forgalmazza. Bosch minőség, megbízhatóság, innováció A Bosch már a fűtéstechnikai berendezések piacának valamennyi szegmensében jelen van, legyen az hagyományos gázkészülék, kondenzációs kazán, vízmelegítő, szilárdtüzelésű kazán, szolár rendszer vagy hőszivattyú. Célja, hogy ügyfeleit az innováció erejével, gazdaságossággal, megbízhatósággal és minőséggel győzze meg. Bosch az innováció mozgatórugója A Bosch az energiatakarékos rendszerek úttörője. A Bosch feladata, hogy fűtéstechnikai termékeit folyamatosan fejlessze, hozzájáruljon az élhető környezet megteremtéséhez. Ezért termékkínálatában a megújuló energiákat használó szolár megoldások és földhő hasznosítását szolgáló hőszivattyús rendszerek is megtalálhatók. Bosch a környezetvédelemért A környezetvédelem mindig is a vállalat stratégiájának szerves része volt. Hiszünk abban, hogy a Bosch erős és ésszerű fejlődése szempontjából óriási lehetőségeket rejt magában, mivel a környezetvédelmi technika piaca gyorsan növekszik. Célja, hogy olyan termékeket kínáljon, melyek technikai megoldásokat biztosítanak az ökológiai kihívásokra. 2 Bosch átfolyós vízmelegítők Bosch átfolyós vízmelegítők 3

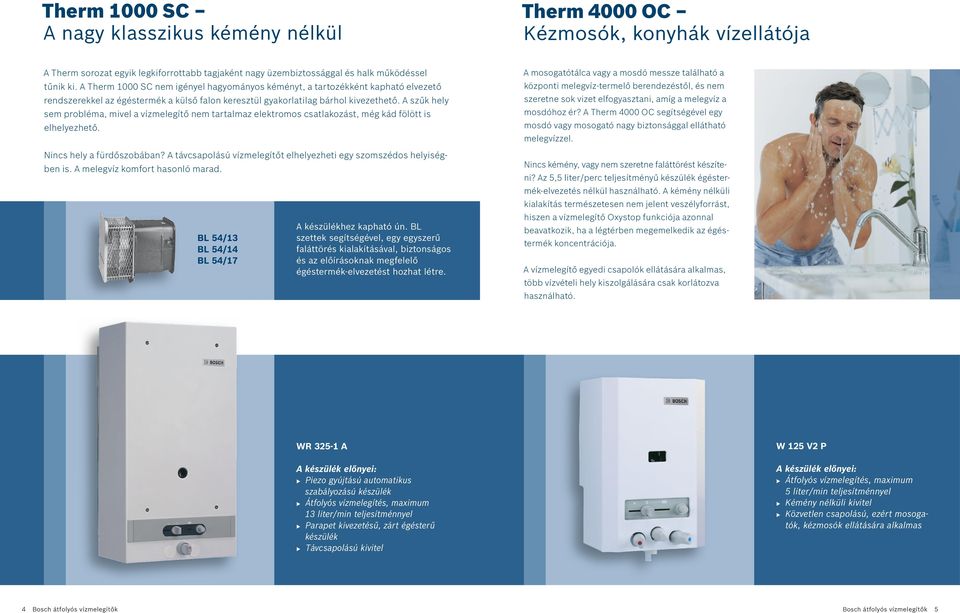

3 1000 SC A nagy klasszikus kémény nélkül 4000 OC Kézmosók, konyhák vízellátója A sorozat egyik legkiforrottabb tagjaként nagy üzembiztossággal és halk működéssel tűnik ki. A 1000 SC nem igényel hagyományos kéményt, a tartozékként kapható elvezető rendszerekkel az égéstermék a külső falon keresztül gyakorlatilag bárhol kivezethető. A szűk hely sem probléma, mivel a vízmelegítő nem tartalmaz elektromos csatlakozást, még kád fölött is elhelyezhető. Nincs hely a fürdőszobában? A távcsapolású vízmelegítőt elhelyezheti egy szomszédos helyiségben is. A melegvíz komfort hasonló marad. BL 54/13 BL 54/14 BL 54/17 A készülékhez kapható ún. BL szettek segítségével, egy egyszerű faláttörés kialakításával, biztonságos és az előírásoknak megfelelő égéstermék-elvezetést hozhat létre. A mosogatótálca vagy a mosdó messze található a központi melegvíz-termelő berendezéstől, és nem szeretne sok vizet elfogyasztani, amíg a melegvíz a mosdóhoz ér? A 4000 OC segítségével egy mosdó vagy mosogató nagy biztonsággal ellátható melegvízzel. Nincs kémény, vagy nem szeretne faláttörést készíteni? Az 5,5 liter/perc teljesítményű készülék égéstermék-elvezetés nélkül használható. A kémény nélküli kialakítás természetesen nem jelent veszélyforrást, hiszen a vízmelegítő Oxystop funkciója azonnal beavatkozik, ha a légtérben megemelkedik az égéstermék koncentrációja. A vízmelegítő egyedi csapolók ellátására alkalmas, több vízvételi hely kiszolgálására csak korlátozva használható. WR A Piezo gyújtású automatikus szabályozású készülék 13 liter/min teljesítménnyel Parapet kivezetésű, zárt égésterű készülék W 125 V2 P 5 liter/min teljesítménnyel Kémény nélküli kivitel Közvetlen csapolású, ezért mosogatók, kézmosók ellátására alkalmas 4 Bosch átfolyós vízmelegítők Bosch átfolyós vízmelegítők 5

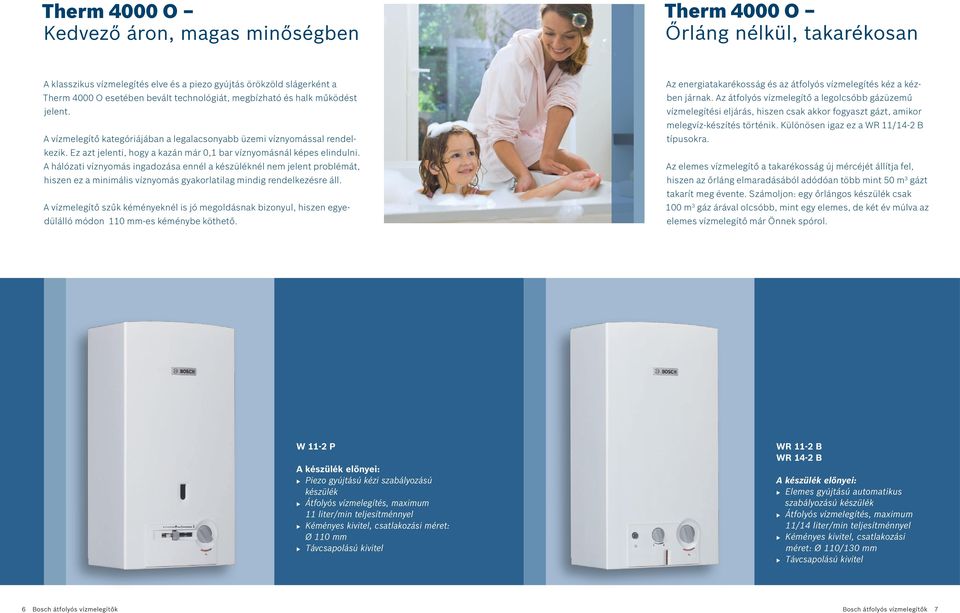

4 4000 O Kedvező áron, magas minőségben 4000 O Őrláng nélkül, takarékosan A klasszikus vízmelegítés elve és a piezo gyújtás örökzöld slágerként a 4000 O esetében bevált technológiát, megbízható és halk működést jelent. A vízmelegítő kategóriájában a legalacsonyabb üzemi víznyomással rendelkezik. Ez azt jelenti, hogy a kazán már 0,1 bar víznyomásnál képes elindulni. A hálózati víznyomás ingadozása ennél a készüléknél nem jelent problémát, hiszen ez a minimális víznyomás gyakorlatilag mindig rendelkezésre áll. A vízmelegítő szűk kéményeknél is jó megoldásnak bizonyul, hiszen egyedülálló módon 110 mm-es kéménybe köthető. Az energiatakarékosság és az átfolyós vízmelegítés kéz a kézben járnak. Az átfolyós vízmelegítő a legolcsóbb gázüzemű vízmelegítési eljárás, hiszen csak akkor fogyaszt gázt, amikor melegvíz-készítés történik. Különösen igaz ez a WR 11/14-2 B típusokra. Az elemes vízmelegítő a takarékosság új mércéjét állítja fel, hiszen az őrláng elmaradásából adódóan több mint 50 m 3 gázt takarít meg évente. Számoljon: egy őrlángos készülék csak 100 m 3 gáz árával olcsóbb, mint egy elemes, de két év múlva az elemes vízmelegítő már Önnek spórol. W 11-2 P Piezo gyújtású kézi szabályozású készülék 11 liter/min teljesítménnyel Kéményes kivitel, csatlakozási méret: Ø 110 mm WR 11-2 B WR 14-2 B Elemes gyújtású automatikus szabályozású készülék 11/14 liter/min teljesítménnyel Kéményes kivitel, csatlakozási méret: Ø 110/130 mm 6 Bosch átfolyós vízmelegítők Bosch átfolyós vízmelegítők 7

5 4000 S Zárt égéstérrel 6000 O Az egyedülálló innováció Nagyobb biztonságra vágyik, zavarja, hogy a vízmelegítő használja a lakás levegőjét, vagy esetleg a kémény nem felel meg az új előírásoknak? A 4000 S kémény nélkül, a helyiség levegőtől függetlenül szolgálja a melegvíz igényeket. A koncentrikus égéstermék-elvezető rendszer elemeiből megépíthető elvezetések szinte minden igényt kielégítenek. Az elvezetési hosszak füstgáz oldalon elérhetik az akár 12 métert (80/80) is. Az automatikus szabályozású készülék teljesítménye folyamatosan alkalmazkodik a mindenkori melegvíz igényekhez. Az innováció a Bosch működésének alapja. A Bosch mérnökei naponta több szabadalmat jelentenek be, így a Bosch a világ egyik leginnovatívabb cége. Ilyen szabadalom a piacon egyedülálló generátoros gyújtású készülék is, mely a víz energiáját használja az égő begyújtásához. Nincs őrláng, nincs elem költség, csak a magas minőségű melegvíz komfort. A 6000 O vízmelegítő nemcsak egyedülálló gyújtási rendszerével, hanem teljesítményével is tiszteletet ébreszt, egyedülálló módon 17,6 l/perc mennyiségű melegvizet képes szolgáltatni. A generátoros gyújtás alapja nagyon egyszerű: Az átfolyó víz megforgatja a vízmelegítőben található generátort, ez elektromos áramot termel, mely begyújtja az égőt. Ez az eljárás akár 25%-os gázfogyasztás csökkenéshez is vezethet. Víz Elektromos áram Víz WT 14 AM1E Elektromos gyújtású, zárt égésterű automatikus szabályozású készülék 14 liter/min teljesítménnyel Zárt égésterű kivitel, csatlakozási méret: Ø 80/110 mm WRD 14-2 G WRD 18-2 G Generátoros gyújtású automatikus szabályozású készülék 14/18 liter/min teljesítménnyel Kéményes kivitel, csatlakozási méret: Ø 130 mm 8 Bosch átfolyós vízmelegítők Bosch átfolyós vízmelegítők 9

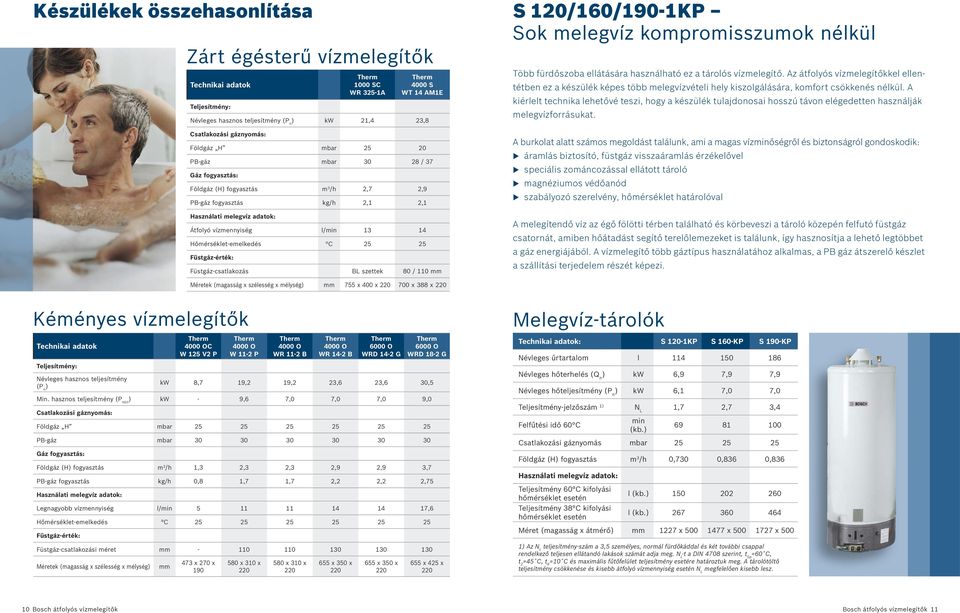

6 Készülékek összehasonlítása Zárt égésterű vízmelegítők Technikai adatok Teljesítmény: 1000 SC WR 325-1A 4000 S WT 14 AM1E Névleges hasznos teljesítmény (P n ) kw 21,4 23,8 Csatlakozási gáznyomás: Földgáz H mbar PB-gáz mbar / 37 Gáz fogyasztás: Földgáz (H) fogyasztás m 3 /h 2,7 2,9 PB-gáz fogyasztás kg/h 2,1 2,1 Használati melegvíz adatok: Átfolyó vízmennyiség l/min Hőmérséklet-emelkedés C Füstgáz-érték: Füstgáz-csatlakozás BL szettek 80 / 110 mm S 120/160/190-1KP Sok melegvíz kompromisszumok nélkül Több fürdőszoba ellátására használható ez a tárolós vízmelegítő. Az átfolyós vízmelegítőkkel ellentétben ez a készülék képes több melegvízvételi hely kiszolgálására, komfort csökkenés nélkül. A kiérlelt technika lehetővé teszi, hogy a készülék tulajdonosai hosszú távon elégedetten használják melegvízforrásukat. A burkolat alatt számos megoldást találunk, ami a magas vízminőségről és biztonságról gondoskodik: áramlás biztosító, füstgáz visszaáramlás érzékelővel speciális zománcozással ellátott tároló magnéziumos védőanód szabályozó szerelvény, hőmérséklet határolóval A melegítendő víz az égő fölötti térben található és körbeveszi a tároló közepén felfutó füstgáz csatornát, amiben hőátadást segítő terelőlemezeket is találunk, így hasznosítja a lehető legtöbbet a gáz energiájából. A vízmelegítő több gáztípus használatához alkalmas, a PB gáz átszerelő készlet a szállítási terjedelem részét képezi. Méretek (magasság x szélesség x mélység) mm 755 x 400 x 700 x 388 x Kéményes vízmelegítők Technikai adatok Teljesítmény: Névleges hasznos teljesítmény (P n ) 4000 OC W 125 V2 P 4000 O W 11-2 P 4000 O WR 11-2 B 4000 O WR 14-2 B 6000 O WRD 14-2 G 6000 O WRD 18-2 G kw 8,7 19,2 19,2 23,6 23,6 30,5 Min. hasznos teljesítmény (P min ) kw - 9,6 7,0 7,0 7,0 9,0 Csatlakozási gáznyomás: Földgáz H mbar PB-gáz mbar Gáz fogyasztás: Földgáz (H) fogyasztás m 3 /h 1,3 2,3 2,3 2,9 2,9 3,7 PB-gáz fogyasztás kg/h 0,8 1,7 1,7 2,2 2,2 2,75 Használati melegvíz adatok: Legnagyobb vízmennyiség l/min ,6 Hőmérséklet-emelkedés C Füstgáz-érték: Füstgáz-csatlakozási méret mm Méretek (magasság x szélesség x mélység) mm 473 x 270 x x 310 x 580 x 310 x 655 x 350 x 655 x 350 x 655 x 425 x Melegvíz-tárolók Technikai adatok: S 120-1KP S 160-KP S 190-KP Névleges űrtartalom l Névleges hőterhelés (Q n ) kw 6,9 7,9 7,9 Névleges hőteljesítmény (P n ) kw 6,1 7,0 7,0 Teljesítmény-jelzőszám 1) N L 1,7 2,7 3,4 Felfűtési idő 60 C min (kb.) Csatlakozási gáznyomás mbar Földgáz (H) fogyasztás m 3 /h 0,730 0,836 0,836 Használati melegvíz adatok: Teljesítmény 60 C kifolyási hőmérséklet esetén Teljesítmény 38 C kifolyási hőmérséklet esetén l (kb.) l (kb.) Méret (magasság x átmérő) mm 1227 x x x 500 1) Az N L teljesítmény-szám a 3,5 személyes, normál fürdőkáddal és két további csappal rendelkező teljesen ellátandó lakások számát adja meg. N L -t a DIN 4708 szerint, t Sp =60 C, t Z =45 C, t K =10 C és maximális fűtőfelület teljesítmény esetére határoztuk meg. A tárolótöltő teljesítmény csökkenése és kisebb átfolyó vízmennyiség esetén N L megfelelően kisebb lesz. 10 Bosch átfolyós vízmelegítők Bosch átfolyós vízmelegítők 11
