1 Árlista és termékkatalógus 2012

2 2012 Élet az értékek mentén Kedves Partnereink! Kevés kazángyártó mondhatja el magáról, hogy a válság ellenére növekedni tudott az elmúlt évben. A Bosch a számára fontos szegmensekben, mint például a kondenzációs kazánok vagy a napkollektorok eladása tekintetében ráadásul jelentős növekedést tudott felmutatni. Sikerünket többek között annak köszönhetjük, hogy országos lefedettségű hálózatunk és kereskedő partnereink aktív tevékenységének köszönhetően az ország bármely pontján könnyen elérhetőek vagyunk. Marketing aktivitásunk a Bosch márka bevezetése óta töretlen, vevőink visszajelzése alapján a Bosch a fűtéstechnika elismert szakértőjévé vált. Piaci felméréseink alapján ki tudjuk jelenteni, hogy vásárlóink megbízható, jó minőségű termékeket keresnek, és elvárják, hogy ezek rendszerben is kifogástalanul működjenek. Az elmúlt években folyamatosan bővítettük az oktatóbázisaink számát. A győri és debreceni oktató után a tavalyi évben elkészült a szekszárdi oktatóbázisunk is.köztudott, hogy a fűtési rendszerek kialakítása és karbantartása egyre összetettebb, a felhasználók biztonságának javítását szem előtt tartó jogszabályok egyre szigorúbbak, a fogyasztók igénye pedig egyre nő az új technológiák alkalmazása iránt. A hőszivatytyúk, a kondenzációs kazánok a napkollektorok a XXI. század berendezései, amelyek alkalmazására fel kell készülni; új, más szakmát is érintő ismereteket kell szerezni. Az említett technológiák beépítéséhez, szervizeléséhez jól képzett szakemberekre van szükség. A Bosch Termotechnika üzletág támogatásával a dél-dunántúli régióban egyedülálló módon speciális és jól felszerelt, magas szakmaiságot képviselő oktató-bemutató terem jött létre, mely egyben a Bosch képzőhelye is, ahol tavaly nyáron megkezdődött a régió szakmai továbbképzése. Budapesten, Győrben, Debrecenben és most már Szekszárdon is várjuk minden kedves tanulni vágyó Partnerünket, valamint a jövő generációját is, hogy egy jól felszerelt oktatóbázison számos készüléket tesztelve tudásukat tovább bővíthessék. 1

3 A 2012-es árlistánk nem csak új termékekkel bővült, de funkcionalitását is tovább fejlesztettük. Az épületgépészeti rendszerek fejlesztése abba az irányba tart, hogy egyrészt a fogyasztó minél több féle energiaforrást tudjon kombinálni, csökkentse függőségét egy adott meghatározó energiahordozótól, növelve ezzel biztonságérzetét, másrészt továbbra is kiemelkedő szempont a jól szabályozható, energiatakarékos rendszer, mely az elvártaknak megfelelő melegvíz és fűtési komfortot biztosít. Ezért fontos, hogy árlistánk mindig új és hasznos információkkal, tippekkel bővüljön, támogatást adva ezzel felhasználójának. A Bosch nem csak az egyes termék szintjén, de számos jól használható kapcsolási rajz segítségével a tipikus, a háztartások és kisebb közületek számára egyszerűen alkalmazható rendszerek kialakításában megbízható partner. Kapcsolási rajzos kiadványunk továbbra is ezt a célt szolgálja megújult formában. Az idei évben az egyszerűbb kezelhetőséget szem előtt tartva a két kiadványt egyben adtuk ki, így a Bosch tippekkel és kapcsolási rajzokkal kibővített árlistánk kettő az egyben elve szerint egy jól használható, praktikus segítség akár kereskedő, akár kivitelező partnereink számára. Az egyedi megoldások, például szolár méretezések tekintetében kollégáink továbbra is állnak rendelkezésre, adott esetben személyes konzultáció keretében, illetve kérdéseiket várjuk az [email protected] címen. A Bosch 2012-ben is meghatározó és megbízható partnerként kínálja innovatív fűtési és meleg víz készítési rendszereit, fejleszti a magyarországi termékkínálatát és szolgáltatásait. Osztozzon velünk Ön is a Bosch sikereiben. Zuggó Balázs Üzletágvezető Termotechnika üzletág 2

4 Műszaki háttértámogatás Szerviz Váradi Tamás Vevőszolgálati vezető Kapcsolattartás ügyfelekkel. Vevőszolgálati igények felmérése, folyamatok javítása. Elérhetőség: , Anton Ottenwald Épületgépész, szerviztechnikus Kapcsolattartás szervizpartnereinkkel, oktatások-képzések megtartása, közvetlen szakmai támogatás, szolár és hőszivattyú beüzemelések felügyelete. Régió: Országos Elérhetőség: Nemes Máté Vevőszolgálati munkatárs Adminisztráció, alkatrész elszámolás, rendelés-feldolgozás, szállítások/rendelések koordinálása, szervizek látogatása és támogatása Budapesten, Tec-Com használat segítése és oktatása. Elérhetőség: , Termékmenedzsment Aranyosi Miklós Épületgépész mérnök Atmoszférikus és kondenzációs kazánok, kiegészítők, füstcsövek, szabályozók teljes műszaki gondozása, dokumentálása és oktatása, tervezői kapcsolattartás. Projektek: szaktanácsadás, árajánlat-készítés, helyszíni felmérés. Elérhetőség: , Gróman Attila Épületgépész mérnök Napkollektorok, vízmelegítők, tárolók, kiegészítők, szabályozók teljes műszaki gondozása, dokumentálása és oktatása, tervezői kapcsolattartás. Projektek: szaktanácsadás, árajánlat-készítés, helyszíni felmérés. Elérhetőség: ,

5 Területi képviselők Abonyi László Régió: Győr-Moson-Sopron, Zala, Veszprém, Fejér,Vas, Komárom-Esztergom megye Elérhetőség: Berente Róbert Régió: Budapest és 60 km-es vonzáskörzete, Nógrád megye Elérhetőség: Haláchy Tibor Régió: Budapest és 60 km-es vonzáskörzete Elérhetőség: Hégete Sándor Régió: Baranya, Békés, Bács-Kiskun, Csongrád, Jász-Nagykun-Szolnok, Somogy, Tolna megye Elérhetőség: Bertók Tamás Régió: Borsod-Abaúj-Zemplén, Szabolcs- Szatmár-Bereg, Hajdú-Bihar, Heves megye Elérhetőség: Pap Attila Mobil műszaki oktató Kereskedelmi- és szerviz partnerek képzése, kiemelt ügyfelek látogatása, regionális rendezvények és kiállítások műszaki támogatása, gyakorlati termékismeret átadás. Régió: Országos Elérhetőség:

6 Belső munkatársak Báló Krisztina belső kereskedelmi munkatárs Rendelések feldolgozása, számlázás, készletinformáció Elérhetőség: Kertész Kunó belső kereskedelmi munkatárs Rendelések feldolgozása, számlázás, készletinformáció Elérhetőség: Frank Krisztina marketing munkatárs Külső és belső marketing kommunikáció Elérhetőség:

7 Tartalomjegyzék 1 Bosch Termotechnika 77 Szolár rendszerek 3 Munkatársak 77 Solar 4000 TF napkollektor 79 Solar 5000 TF napkollektor 7 Vízmelegítők 81 Solar 7000 TF napkollektor 7 Tronic 1000 T 83 Solar 7000 TV napkollektor 9 Therm 1000 SC 87 Napkollektor kiválasztási segédlet 11 Therm 4000 OC 96 Szolár tartozékok 13 Therm 4000 O 119 Szolár rendszer ajánlatok 17 Therm 4000 S 19 Therm 6000 O 129 Tárolók 21 Vízmelegítő tartozékok 129 Indirekt fűtésű melegvíz-tárolók 23 Égéstermék-elvezetés 141 Melegvíz és puffer tárolók szolár Therm 4000 S vízmelegítőhöz rendszerekhez 145 Fűtési puffertárolók 25 Gázkészülékek 147 Tároló tarozékok 25 Gaz 3000 W 29 Gaz 4000 W 149 Égéstermék-elvezetési rendszerek 31 Gaz 5000 WT 33 Gaz 7000 W 197 Fűtésirendszer-javaslatok 37 Szabályozóprogram Gaz sorozatú fali készülékekhez 239 Bosch termék- és szabályozó 41 Égéstermék-elvezetés Gaz program sorozatú készülékekhez 43 Condens 2000 W 243 Jegyzet 45 Condens 3000 W 47 Condens 5000 FM 49 Condens 5000 W 51 Condens 5000 WT 53 Condens 7000 W 55 Condens 7000 WT 57 Szabályozóprogram Condens sorozatú készülékekhez 59 Tartozékok Condens sorozatú készülékekhez 63 Égéstermék-elvezetés Condens sorozatú készülékekhez 6

8 Tronic 1000 T Elektromos tárolós vízmelegítő ES ES ES ES ES Termékbevezetés II. negyedévben Technikai adatok ES ES ES ES ES Névleges térfogat l Súly (üresen) kg Maximális víznyomás bar Vízoldali csatlakozások (hideg/meleg) 1 / 2" 1 / 2" 1 / 2" 1 / 2" 1 / 2" Névleges fűtőteljesítmény W Felfűtési idő ( T = 50 C) perc Elektromos védelem IP X4D X4D X4D X4D X4D 7

9 Elektromos vízmelegítő Tronic 1000 T F Vízmelegítők c B G E A I D V ES ES ES Technikai adatok (mm) A B C C D E F G ES ES ES ES ES Megnevezés Cikkszám Nettó listaár (Ft) ES ES ES ES ES Leírás XXZománcozott acéltartály XXKézi hőfokbeállítás XXMagnézium védőanód XXCFC mentes poliuretán hőszigetelés XXElektromos védettség IPX 4 8

10 Therm 1000 SC Gázüzemű, parapet kivezetésű átfolyós rendszerű vízmelegítő WR A Technikai adatok WR A Névleges hőteljesítmény (P n ) kw 21,4 Névleges hőterhelés (Q n ) kw 25,5 Csatlakozási gáznyomás, Földgáz (H) mbar 25 Csatlakozási gáznyomás, PB-gáz mbar 30 Földgáz (H) fogyasztás m 3 /h 2,7 PB-gáz fogyasztás kg/h 2,1 Max. víznyomás bar 12 Átfolyó vízmennyiség l/min 4-13 Hőmérséklet-növekedés C 25 Min. üzemi nyomás bar 0,2 Min. üzemi nyomás, max. vízmennyiséghez bar 1,0 Huzatigény mbar 0,015 Füstgáz tömegáram g/s 17 Füstgáz hőmérséklet C 170 9

11 Vízmelegítő Therm 1000 SC Vízmelegítők Megnevezés Cikkszám Nettó listaár (Ft) WR A Leírás XXPiezo gyújtású automatikus szabályozású készülék XXÁtfolyós vízmelegítés, maximum 13 liter/min teljesítménnyel XXParapet kivezetésű, zárt égésterű készülék, a kivezető készletek ld. tartozékok XXTávcsapolású kivitel 10

12 Therm 4000 OC Gázüzemű, átfolyós rendszerű vízmelegítő, piezo gyújtással W 125 V2 P Technikai adatok W 125 V2 P Max. névleges kimeneti hőteljesítmény (P max ) kw 8,7 Min. névleges kimeneti hőteljesítmény (P min ) kw 4,4 Kimeneti teljesítmény (modulációs tartomány) kw 4,4-8,7 Csatlakozási gáznyomás, Földgáz (H) mbar 25 Csatlakozási gáznyomás, PB-gáz mbar 30 Földgáz (H) fogyasztás m 3 /h 1,3 PB-gáz fogyasztás kg/h 0,8 Max. víznyomás bar 12 Hőmérséklet-szabályozó max. álláson: Hőmérséklet-emelkedés C 50 Átfolyó vízmennyiség l/min 2,3 Min. üzemi nyomás bar 0,18 Hőmérséklet-szabályozó min. álláson: Hőmérséklet-emelkedés C 25 Átfolyó mennyiség l/min 5 11

13 Vízmelegítő Therm 4000 OC 189 Vízmelegítők Megnevezés Cikkszám Nettó listaár (Ft) W 125 V2 P Leírás XXÁtfolyós vízmelegítés, maximum 5 liter/min teljesítménnyel XXKémény nélküli kivitel XXKözvetlen csapolású, ezért mosogatók, kézmosók ellátására alkalmas XXTávcsapolásra korlátozva alakítható át 12

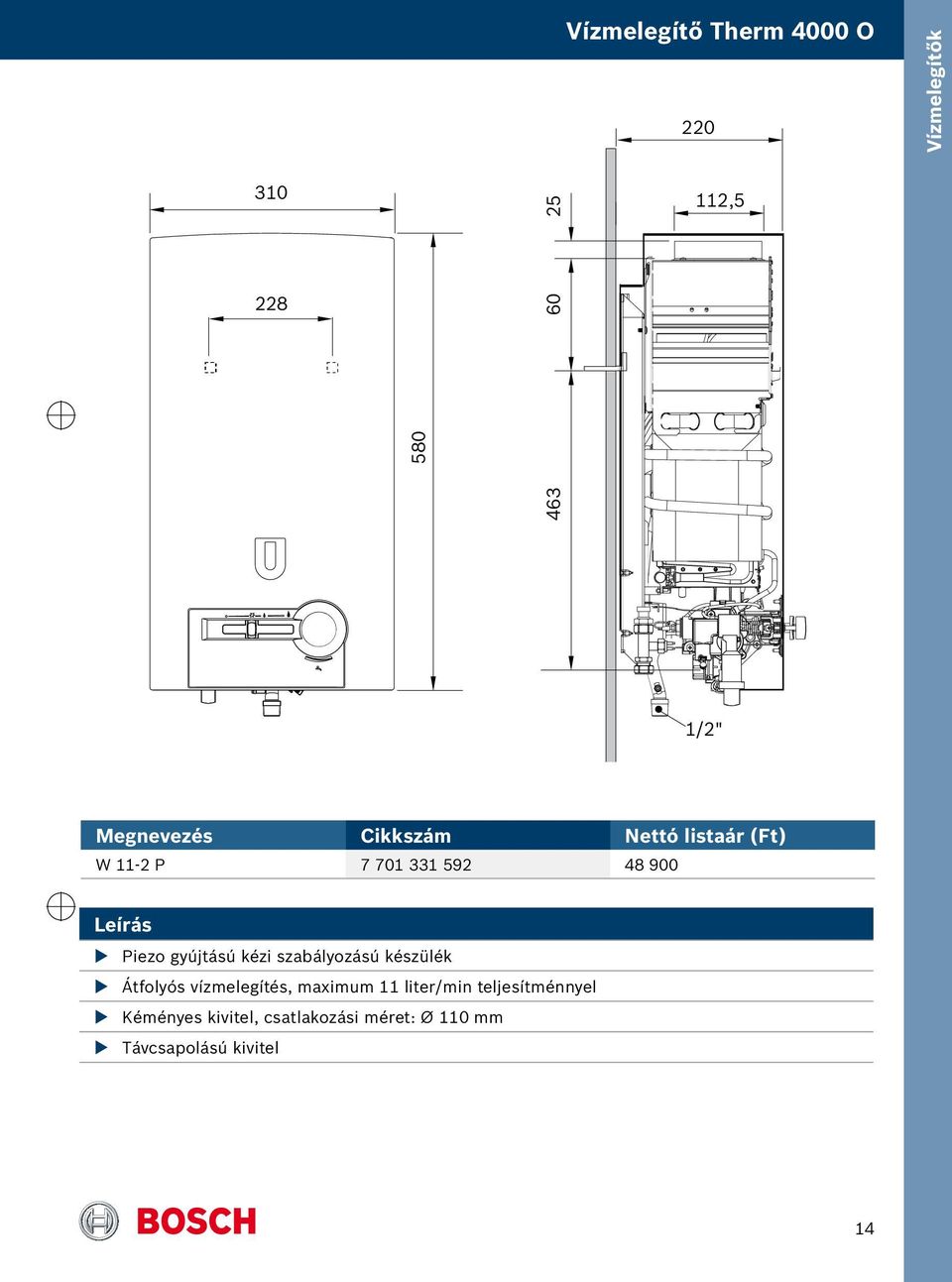

14 Therm 4000 O Gázüzemű, átfolyós rendszerű vízmelegítő, piezo gyújtással W 11-2 P Technikai adatok W 11-2 P Max. névleges kimeneti hőteljesítmény (P max ) kw 19,2 Min. névleges kimeneti hőteljesítmény (P min ) kw 9,6 Kimeneti teljesítmény (modulációs tartomány) kw 9,6-19,2 Csatlakozási gáznyomás, Földgáz (H) mbar 25 Csatlakozási gáznyomás, PB-gáz mbar 30 Földgáz (H) fogyasztás m 3 /h 2,3 PB-gáz fogyasztás kg/h 1,7 Max. víznyomás bar 12 Hőmérséklet-emelkedés C 25 Átfolyó vízmennyiség ( T=25 C) l/min 11 A kémény huzatszükséglete mbar 0,015 Füstgáz tömegáram g/s 13 Füstgáz hőmérséklet C

15 Vízmelegítő Therm 4000 O 220 Vízmelegítők , /2" Megnevezés Cikkszám Nettó listaár (Ft) W 11-2 P Leírás XXPiezo gyújtású kézi szabályozású készülék XXÁtfolyós vízmelegítés, maximum 11 liter/min teljesítménnyel XXKéményes kivitel, csatlakozási méret: Ø 110 mm XXTávcsapolású kivitel 14

16 Therm 4000 O Gázüzemű, átfolyós rendszerű vízmelegítő elemes gyújtással WR 11-2 B WR 14-2 B Technikai adatok WR 11-2 B WR 14-2 B Névleges hasznos teljesítmény (P n ) kw 19,2 23,6 Min. hasznos teljesítmény (P min ) kw 7 7 Hasznos teljesítmény (szabályozási tartomány) kw 7-19,2 7-23,6 Csatlakozási gáznyomás, Földgáz (H) mbar Csatlakozási gáznyomás, PB-gáz mbar Földgáz (H) fogyasztás m 3 /h 2,3 2,9 PB-gáz fogyasztás kg/h 1,7 2,2 Max. megengedett nyomás 1) bar Átfolyó vízmennyiség ( T=25 C) l/min Min. üzemi nyomás bar 0,2 0,2 Min. nyomás a max. átfolyási teljesítményhez bar 0,6 1 A kémény huzatszükséglete 2) mbar 0,015 0,015 Füstgáz tömegáram 2) g/s Füstgáz hőmérséklet 2) C ) Ezt az értéket a víztágulás miatt nem szabad túllépni 2) Névleges hőteljesítménynél 15

17 Vízmelegítő Therm 4000 O Vízmelegítők Méretek (mm) A B C D E F G WR 11-2 B WR 14-2 B H Földgáz / PB-gáz 1/2" Megnevezés Cikkszám Nettó listaár (Ft) WR 11-2 B WR 14-2 B Leírás XXElemes gyújtású automatikus szabályozású készülék XXÁtfolyós vízmelegítés, maximum 11/14 liter/min teljesítménnyel XXKéményes kivitel, csatlakozási méret: Ø 110/130 mm XXTávcsapolású kivitel 16

18 Therm 4000 S Gázüzemű, zárt égésterű átfolyós rendszerű vízmelegítő WT 14 AM1E Technikai adatok WT 14 AM1E Névleges teljesítmény (P n ) kw 23,8 Min. teljesítmény (P min ) kw 7 Hasznos teljesítmény (szabályozási tartomány) kw 7-23,8 Csatlakozási gáznyomás, Földgáz (H) mbar 25 Csatlakozási gáznyomás, PB-gáz mbar 28/37 Földgáz (H) fogyasztás m 3 /h 2,9 PB-gáz fogyasztás kg/h 2,1 Max. megengedhető nyomás bar 12 Min. üzemi nyomás bar 0,3 Indulási vízmennyiség l/min 3,2 Átfolyó vízmennyiség ( T=25 C) l/min 14 Feszültség (50 HZ) V 230 Max. teljesítmény W 65 Elektromos védettség IP X4D 17

19 Vízmelegítő Therm 4000 S Vízmelegítők Megnevezés Cikkszám Nettó listaár (Ft) WT 14 AM1E Leírás XXElektromos gyújtású, zárt égésterű automatikus szabályozású készülék XXÁtfolyós vízmelegítés, maximum 14 liter/min teljesítménnyel XXZárt égésterű kivitel, csatlakozási méret: Ø 80/110 mm XXTávcsapolású kivitel 18

20 Therm 6000 O Gázüzemű, átfolyós rendszerű vízmelegítő, generátoros gyújtással WRD 14-2 G WRD 18-2 G Technikai adatok WRD 14-2 G WRD 18-2 G Névleges hasznos teljesítmény (P n ) kw 23,6 30,5 Min. hasznos teljesítmény (P min ) kw 7 9 Hasznos teljesítmény (szabályozási tartomány) kw 7-23,6 9-30,5 Csatlakozási gáznyomás, Földgáz (H) mbar Csatlakozási gáznyomás, PB-gáz mbar Földgáz (H) fogyasztás m 3 /h 2,9 3,7 PB-gáz fogyasztás kg/h 2,2 2,75 Max. megengedett nyomás 1) bar Hőmérséklet-emelkedés C Átfolyó vízmennyiség ( T=25 C) l/min 14 17,6 Min. üzemi nyomás bar 0,45 0,45 Min. nyomás a max. átfolyási teljesítményhez bar 1,4 1,7 A kémény huzatszükséglete 2) mbar 0,015 0,015 Füstgáz tömegáram 2) g/s Füstgáz hőmérséklet 2) C ) Ezt az értéket a víztágulás miatt nem szabad túllépni 2) Névleges hőteljesítménynél 19

21 Vízmelegítő Therm 6000 O Vízmelegítők Méretek (mm) A B C D E F G WRD 14-2 G WRD 18-2 G H Földgáz / PB-gáz 1/2" Megnevezés Cikkszám Nettó listaár (Ft) WRD 14-2 G WRD 18-2 G Leírás XXGenerátoros gyújtású automatikus szabályozású készülék XXÁtfolyós vízmelegítés, maximum 14/18 liter/min teljesítménnyel XXKéményes kivitel, csatlakozási méret: Ø 130 mm XXTávcsapolású kivitel 20

22 Tartozékok Bosch átfolyós vízmelegítőkhöz Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Vízbekötőkészlet W -1 sorozathoz, vakolat alatti szereléshez, hideg- és melegvíz-csatlakozó ív elzáró szelepekkel. NR Vízbekötőkészlet W -1 sorozathoz, vakolat feletti szereléshez, hideg- és melegvíz-csatlakozó ív elzáró szelepekkel. NR (W 125) Vízcsap vakolat feletti szereléshez NR Kifolyócső, 15 cm, krómozott lengőcső NR Átszerelő készlet távcsapolásos kivitelből közvetlen csapolásos kivitelre. Két elzáró szelep fogantyúval, zárt égésterű készülékekhez. WR 325-1A készülék esetén. W/WR...-2K... szelepek a közvetlen csapoláshoz. Átszerelőkészlet távcsapolásos kivitelből közvetlen csapolásos kivitelre. Két elzáró szelep fogantyúval, kéményes kivitelű készülékekhez. NR NR BL szettek Therm 1000 SC típusú vízmelegítőhöz Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Füstgázkivezető cm falvastagsághoz BL 54/ Füstgázkivezető cm falvastagsághoz BL 54/ Füstgázkivezető cm falvastagsághoz BL 54/

23 Vízmelegítő tartozékok Vízmelegítők Tudta-e, hogy a SolarKit alkalmazásakor elkerülhető az átfolyós vízmelegítő vagy kombi készülék fölösleges ki-be kapcsolása valamint forrázás veszély esetén védelmet biztosít. Ha a szolár hőmérséklet magasabb mint 45 C, akkor a szolár tárolóból érkező melegvíz a SOLAR KIT váltószelepén keresztül közvetlenül a termosztatikus keverőszelepre jut, kikerülve a gázkészüléket. Szükség szerint a hálózati hidegvízzel elkeveredve a kívánt hőmérsékletű melegvíz jut el a fogyasztóhoz. 22

24 Koncentrikus elvezetés Ø 80/110 mm Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) L=800 mm, vízszintes fali átvezető, AZ 266/ zománcozott, fehér, Ø 80/110 mm Függőleges tetőátvezető, L=1350 mm, csatlakozó méret Ø 80/110 mm AZ Hosszabbító, Ø80/110, L=500 mm, AZ zománcozott, fehér Hosszabbító, Ø80/110, L=1000 mm, AZ zománcozott, fehér Hosszabbító, Ø80/110, L=1500 mm, AZ zománcozott, fehér 90 -os ív, zománcozott, fehér AZ db 45 -os ív, zománcozott, fehér AZ Kivezetőidom lapos tetőhöz AZ Kivezetőidom ferde tetőhöz, 25-50, fekete AZB Kondenzátumelvezető-készlet, Ø 80/110 mm, zománcozott, fehér AZ Ellenőrzőnyílás, Ø 80/110 mm, L=350 mm, zománcozott, fehér AZ

25 Égéstermék-elvezetés Therm 4000 S típusú vízmelegítőhöz Szétválasztott rendszerű elvezetés Ø 80/80 mm Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Szétválasztó adapter, Ø 80/110 mm -> AZ Ø 80/80 mm Szétválasztó adapter, Ø 80/110 mm -> AZ Ø 80/80 mm, kondenzátum elvezetéssel Karimagarnitúra lapos tetőhöz AZ Vízmelegítők Függőleges tetőátvezető, L=1350 mm, csatlakozó méret Ø 80/110 mm Függőleges Ø 80/80 mm-es szétválasztott égéstermék-elvezető csatlakozókészlet Ø 80/110 mm kivezetésű készülékre, fehér AZ AZ os ív, Ø 80 mm, fehér AZ os ív Ø 80 mm, fehér AZ Hosszabbító, Ø 80 mm, L=500 mm, fehér Hosszabbító, Ø 80 mm, L=1000 mm, fehér Hosszabbító, Ø 80 mm, L=2000 mm, fehér Záró darab oldalfali átvezetéshez, Ø 80 mm, fehér, L=1000 mm Függőleges Ø 80/80 mm-es szétválasztott csatlakozókészlet kondenzátumelvezetéssel, Ø 80/110 mm kivezetésű készülékhez, fehér AZ AZ AZ AZ AZ Kivezetőidom ferde tetőhöz, 25-50, fekete AZB

26 Gaz 3000 W Fali zárt égésterű gázkazán ZS 12-2 AE ZS 24-2 AE ZW 18-2 AE ZW 24-2 AE fűtő fűtő kombi kombi Technikai adatok ZS 12-2 AE ZW 18-2 AE ZS/ZW 24-2AE Fűtés névleges teljesítménye (P n ) kw 12,0 18,0 24,0 Fűtés névleges hőterhelése (Q n ) kw 13,3 20,0 26,5 Melegvíz-készítés névleges teljesítménye (P n ) kw 12,0 20,0 24,0 Melegvíz-készítés névleges hőterhelése (Q n ) kw 13,3 22,2 26,5 Földgáz (H) fogyasztás m 3 /h 1,4 2,3 2,8 PB gáz fogyasztás 1) kg/h 1,0 2,0 2,1 Tágulási tartály előnyomása bar 0,75 0,75 0,75 Tágulási tartály teljes térfogata l Fűtővíz hőmérséklet tartománya C Melegvíz max. hőmérséklet (ZW) C Specifikus vízátfolyás ΔT=30 K esetén, EN 625 szerint 2) (ZW) l/min - 9,8 11,8 Füstgáz csatlakozás mm 60/100 60/100 60/100 Méretek (ma. x szé. x mé.) mm 700 x 400 x x 400 x 298 Tömeg (csomagolás nélkül) kg 25, Elektromos védettség IP X4D X4D X4D 700 x 400 x 298 1) PB-gázra vonatkozó bővebb információ a szerelési útmutatóban található 2) Használati vízátfolyás 30 K-s közepes hőmérséklet növekedés esetén, melyet a kazán két egymás után követő vízvételnél készíteni tud 25

27 Fali zárt égésterű gázkazán Gaz 3000 W Gázkészülékek Megnevezés Cikkszám Nettó listaár (Ft) ZS 12-2 AE ZS 24-2 AE ZW 18-2 AE ZW 24-2 AE Leírás X X**-os melegvíz-komfort XXLCD-kijelző XXSzolárkompatibilis melegvíz-készítés XXA QuikTap rendszerrel a melegvíz azonnal rendelkezésre áll, így a vízfelhasználás gazdaságosabbá válik XXKis méretének köszönhetően optimálisan beépíthető kis helyen (700 x 400 x 298 mm) 26

28 Gaz 3000 W Fali kéményes gázkazán ZS 12-2 KE ZS 18-2 KE ZS 24-2 KE ZW 18-2 KE ZW 24-2 KE fűtő fűtő fütő kombi kombi Technikai adatok ZS 12-2 KE ZS/ZW 18-2 KE ZS/ZW 24-2 KE Melegvíz-készítés névleges teljesítménye (P n ) kw 12,0 20,0 23,6 Melegvíz-készítés névleges hőterhelése (Q n ) kw 13,8 22,8 26,5 Fűtés névleges teljesítménye (P n ) kw 12,0 18,0 23,6 Fűtés névleges hőterhelése (Q n ) kw 13,8 20,5 26,5 Földgáz (H) fogyasztás m 3 /h 1,5 2,4 2,8 PB-gáz fogyasztás 1) kg/h 1,0 2,0 2,1 Tágulási tartály előnyomása bar 0,75 0,75 0,75 Tágulási tartály teljes térfogata l Központi fűtés hőmérséklet C Melegvíz max. hőmérséklet (ZW) C Specifikus vízátfolyás ΔT=30 K esetén, EN 625 szerint 2) (ZW) l/min - 10,4 11,8 Füstgáz csatlakozás mérete mm Méretek (ma. x szé. x mé.) mm 700 x 400 x x 400 x 298 Tömeg (csomagolás nélkül) kg 25,5 27,5 27,5 Elektromos védettség IP X4D X4D X4D 700 x 400 x 298 1) PB-gázra vonatkozó bővebb információ a szerelési útmutatóban található 2) Használati vízátfolyás 30 K-s közepes hőmérséklet növekedés esetén, melyet a kazán két egymás után követő vízvételnél készíteni tud 27

29 Fali kéményes gázkazán Gaz 3000 W Gázkészülékek Megnevezés Cikkszám Nettó listaár (Ft) ZS 12-2 KE ZS 18-2 KE ZS 24-2 KE ZW 18-2 KE ZW 24-2 KE Leírás X X**-os melegvíz-komfort XXLCD-kijelző XXSzolárkompatibilis melegvíz-készítés XXA QuikTap rendszerrel a melegvíz azonnal rendelkezésre áll, így a vízfelhasználás gazdaságosabbá válik XXKis méretének köszönhetően optimálisan beépíthető kis helyen (700 x 400 x 298 mm) 28

30 Gaz 4000 W Fali gázkazán ZWA 24-2 A ZWA 24-2 K kombi kombi Technikai adatok ZWA24-2 A ZWA24-2 K Melegvíz-készítés névleges teljesítménye (P n ) kw 24,0 24,0 Melegvíz-készítés névleges hőterhelése (Q n ) kw 26,3 26,7 Fűtés névleges teljesítménye (P n ) kw 24,0 24,0 Fűtés névleges hőterhelése (Q n ) kw 26,3 26,7 Földgáz (H) fogyasztás m 3 /h 2,73 2,75 PB-gáz fogyasztás 1) kg/h 1,93 1,88 Tágulási tartály előnyomása bar 0,5 0,5 Tágulási tartály teljes térfogata l 8 8 Központi fűtés hőmérséklet C Melegvíz max. hőmérséklet (ZW) C Specifikus vízátfolyás ΔT=30 K esetén, EN 625 szerint 2) (ZW) l/min 11,4 11,4 Füstgáz csatlakozás mérete mm Méretek (ma. x szé. x mé.) mm 750 x 400 x 355 Tömeg (csomagolás nélkül) kg 37,9 33,0 Elektromos védettség IP X4D X4D 750 x 400 x 355 1) PB-gázra vonatkozó bővebb információ a szerelési útmutatóban található 2) Használati vízátfolyás 30 K-s közepes hőmérséklet növekedés esetén, melyet a kazán két egymás után követő vízvételnél készíteni tud 29

31 Fali gázkazán Gaz 4000 W Kéményes készülék (K) Gázkészülékek Zárt égésterű készülék (A) Megnevezés Cikkszám Nettó listaár (Ft) ZWA 24-2 A ZWA 24-2 K Leírás X X**-os melegvíz-komfort XXIntelligens LED-kijelző XXSzolárkompatibilis melegvíz-készítés XXKis méretének köszönhetően optimálisan beépíthető kis helyen (750 x 400 x 355 mm) XXÚj kialakítású Cotronic elektronika 30

32 Gaz 5000 WT Fali gázkazán beépített tárolóval ZWSE 24-5 MFA ZWSE 28-5 MFA ZWSE 24-5 MFK ZWSE 28-5 MFK Technikai adatok 31 ZWSE 24-5 MFA ZWSE 28-5 MFA ZWSE 24-5 MFK ZWSE 28-5 MFK Névleges hőteljesítmény (P n ) kw ,5 Névleges hőterhelés (Q n ) kw 26,5 30,5 26,5 30,5 Földgáz (H) fogyasztás m 3 /h 2,8 3,21 2,8 3,21 PB-gáz fogyasztás 1) kg/h 2,06 2,37 2,06 2,37 Földgáz (H) csatlakozási gáznyomás mbar 25 (18-33) PB-gáz csatlakozási gáznyomás mbar 30/50 (25-35/42,5-57,5) Tágulási tartály előnyomás bar 0,4 0,4 0,4 0,4 Tágulási tartály teljes űrtartalom l 7,5 7,5 7,5 7,5 Előremenő hőmérséklet (fűtés) C Max. megeng. üzemi nyomás (fűtés) bar 2,5 2,5 2,5 2,5 Min. üzemi nyomás (fűtés) bar 0,5 0,5 0,5 0,5 Melegvíz kilépési hőmérséklet C 40-60/ / / /70 Max. megengedett melegvíznyomás bar Min. dinamikus nyomás bar 0,2 0,2 0,2 0,2 Specifikus átfolyás az EN 625 szabvány szerint 2) l/min 18,5 18,5 18,5 18,5 Max. teljesítményfelvétel W Tömeg (csomagolás nélkül) kg Elektromos védettség IP X4D X4D X4D X4D 1) PB-gázra vonatkozó bővebb információ a szerelési útmutatóban található 2) Használati vízátfolyás 30 K-s közepes hőmérséklet növekedés esetén, melyet a kazán két egymás után követő vízvételnél készíteni tud

33 Fali gázkazán Gaz 5000 WT Kéményes készülék (MFK) Ø Gázkészülékek Zárt égésterű készülék (MFA) Ø100 Ø Megnevezés Cikkszám Nettó listaár (Ft) ZWSE 24-5 MFA ZWSE 28-5 MFA ZWSE 24-5 MFK ZWSE 28-5 MFK Leírás XX48 literes beépített melegvíz-tároló XXCirkulációs hálózatra köthető az opcionális NR 1191-es készlettel X X***-os melegvíz-komfort XXA készülékre 230 V-os szobatermosztát csatlakoztatható XXA zárt égésterű kazánok kétfokozatú füstgáz ventilátora miatt magas éves hatásfok; akár 93,6% 32

34 Gaz 7000 W Fali zárt égésterű gázkazán ZSC 24-3 MFA fűtő ZSC 28-3 MFA fűtő ZSC 35-3 MFA fűtő ZWC 24-3 MFA kombi ZWC 28-3 MFA kombi ZWC 35-3 MFA kombi Technikai adatok ZSC/ZWC 24-3 MFA ZSC/ZWC 28-3 MFA ZSC/ZWC 35-3 MFA Max. névleges hőteljesítmény (P max ) kw 24 28,1 34,9 Min. névleges hőteljesítmény (P min ) kw 7,3 8,6 10,6 Max. névleges hőterhelés (Q max ) kw 25,9 30,2 37,5 Min. névleges hőterhelés (Q min ) kw 8,1 9,5 11,7 Földgáz (H) fogyasztás m 3 /h 2,7 3,2 4,1 PB-gáz fogyasztás 1) kg/h 2,0 2,4 2,9 Tágulási tartály előnyomása bar 0,5 0,5 0,75 Tágulási tartály teljes űrtartalma l ,5 Specifikus átfolyás az EN 625 szabvány szerint 2) (ZWC) l/min 11,1 13,4 15,9 Elektromos védettség lp X4D X4D X4D Tömeg (csomagolás nélkül) (ZSC/ZWC) kg 42,9/41,4 44,5/43,0 47,7/46,2 1) PB-gázra vonatkozó bővebb információ a szerelési útmutatóban található 2) Használati vízátfolyás 30 K-s közepes hőmérséklet növekedés esetén, melyet a kazán két egymás után követő vízvételnél készíteni tud 33

35 Fali zárt égésterű gázkazán Gaz 7000 W min min Gázkészülékek 400/440/ Megnevezés Cikkszám Nettó listaár (Ft) ZSC 24-3 MFA ZSC 28-3 MFA ZSC 35-3 MFA ZWC 24-3 MFA ZWC 28-3 MFA ZWC 35-3 MFA Leírás XXFolyamatos szabályozású falikazán Bosch Heatronic III-as elektronikával XXA zárt égésterű változatokban kétfokozatú füstgázventilátorral (***-os fűtési hatásfok), szerelőpanellel, a kéményes készülékek füstgázszenzorral XXBUS kommunikáción keresztül Bosch szabályozókkal kompatibilis, a fűtő készülékek beépített váltószeleppel rendelkeznek melegvíz-tároló fogadásához XXA kombi készülékek beépített vízszűrővel, motoros működésű váltószeleppel és cirkulációs vezetékcsatlakozással rendelkeznek XXTöbblépcsős (eco, melegvíz parancsra, com-funkció), ***-os használati melegvíz-komfort (ZWC) XXA melegvízmennyiség érzékelése átfolyásmérővel történik 34

36 Gaz 7000 W Fali kéményes gázkazán ZSC 24-3 MFK fűtő ZSC 28-3 MFK fűtő ZWC 18-3 MFK kombi ZWC 24-3 MFK kombi ZWC 28-3 MFK kombi Technikai adatok ZWC 18-3 MFK ZWC/ZSC 24-3 MFK ZWC/ZSC 28-3 MFK Max. névleges hőteljesítmény (P max ) kw ,1 Min. névleges hőteljesítmény (P min ) kw 5,5 7,3 8,6 Max. névleges hőterhelés (Q max ) kw 20,1 26,7 31,3 Min. névleges hőterhelés (Q min ) kw 6,2 8,4 9,8 Földgáz (H) fogyasztás m 3 /h 2,1 2,8 3,2 PB-gáz fogyasztás 1) kg/h 1,6 2,0 2,3 Tágulási tartály előnyomása bar 0,5 0,5 0,5 Tágulási tartály teljes űrtartalma l Specifikus átfolyás az EN 625 szabvány szerint 2) (ZWC) l/min 8,3 11,1 13,4 A kémény csatlakozás mérete mm Elektromos védettség lp X4D X4D X4D Tömeg (csomagolás nélkül) (ZWC/ZSC) kg 36,6 36,6/35,1 38,8/37,3 1) PB-gázra vonatkozó bővebb információ a szerelési útmutatóban található 2) Használati vízátfolyás 30 K-s közepes hőmérséklet növekedés esetén, melyet a kazán két egymás után követő vízvételnél készíteni tud 35

37 Fali kéményes gázkazán Gaz 7000 W min. 10 min Gázkészülékek min /400/ Megnevezés Cikkszám Nettó listaár (Ft) ZSC 24-3 MFK ZSC 28-3 MFK ZWC 18-3 MFK ZWC 24-3 MFK ZWC 28-3 MFK Leírás XXFolyamatos szabályozású falikazán Bosch Heatronic III-as elektronikával XXA zárt égésterű változatokban kétfokozatú füstgázventilátorral (***-os fűtési hatásfok), szerelőpanellel, a kéményes készülékek füstgázszenzorral XXBUS kommunikáción keresztül Bosch szabályozókkal kompatibilis, a fűtő készülékek beépített váltószeleppel rendelkeznek melegvíz-tároló fogadásához XXA kombi készülékek beépített vízszűrővel, motoros működésű váltószeleppel és cirkulációs vezetékcsatlakozással rendelkeznek XXTöbblépcsős, ***-os használati melegvíz-komfort (eco, melegvíz parancsra kombi készüléknél, com-funkció) XXA melegvízmennyiség érzékelése átfolyásmérővel történik 36

38 Szobatermosztátok Gaz 3000 W, Gaz 4000W, Gaz 5000 WT falikazánokhoz Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Kézi vezérlésű szobatemosztát TR Szobatermosztát digitális programórával, mely alkalmas nappali és éjszakai hőmérséklet beállítására, heti programozással, szabadságos programmal, időkorlátos takarékos üzemmóddal. TRZ Helyiséghőmérséklet szabályozók Gaz 7000 W falikazánokhoz Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Kézi vezérlésű szobatermosztát, LCD FR kijelző Digitális szobatermosztát fűtés és melegvíz heti programozással, napi 6 beállítási ponttal. Kombi készülékekhez ajánljuk. Kombináható 10 db FR 100-al, 10 db fűtési kör, szolár melegvíz-készítés. Digitális szobatermosztát heti programozással, napi 6 beállítási ponttal. Hőközpontokhoz ajánljuk. Melegvíz és cirkulációs szivattyú programozás. Szolár-optimalizálás. FR FR Időjáráskövető szabályozók Gaz 7000 W falikazánokhoz Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Időjáráskövető szabályozó homogén fűtési FW rendszerhez, heti programozású, beépíthető Bosch Heatronic III elektronikával rendelkező készülékekbe. Melegvíz és cirkulációs szivattyú programozás. Szolár melegvíz-készítés és optimalizálás. Padlószárító program. Időjáráskövető szabályozó több körös fűtési FW rendszerhez, heti programozású, bővíthető 4 fűtési körig, 4 db készülék kaszkádvezérlése, beépíthető Bosch Heatronic III elektronikával rendelkező készülékekbe. Melegvíz és cirkulációs szivattyú programozás. Szolár melegvíz-készítés, fűtésrásegítés és optimalizálás. Padlószárító program. Távvezérlő nélkül két fűtési kör vezérlésére alkalmas. Időjáráskövető szabályozó Bosch Heatronic III elektronikával szerelt kazánokhoz, heti programozású, bővíthető 10 fűtési körig, 16 db készülék kaszkádvezérlése. Melegvíz és cirkulációs szivattyú programozás. Szolár melegvíz-készítés, fűtésrásegítés és optimalizálás. Távvezérlő nélkül két fűtési kör vezérlésére alkalmas. FW

39 Szabályozóprogram Gaz sorozatú fali készülékekhez Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Fűtési keverő vagy kapcsolómodul 1 IPM fűtési kör számára Fűtési keverő és kapcsolómodul 2 fűtési kör számára Kapcsolómodul FR 100, FR 110, FW 100 és FW 200 szabályozókhoz szolár melegvíz-készítéshez IPM ISM Gázkészülékek Kapcsolómodul FW 200 szabályozóhoz szolár melegvíz-készítéshez és fűtésrásegítéshez Kaszkádmodul Bosch Heatronic III-as elektronikával rendelkező készülékekhez, 4 készülékhez, 16 készülékig bővíthető ISM ICM Távkapcsoló telefonon keresztül, fűtés ki-, bekapcsolása Netcom Intelligens elektronikai modul, pl. medence és/vagy termoventilátor fűtés szivattyújának vezérléséhez IEM Intelligens összekötő modul régi Bosch/ Junkers készülék vagy idegen kazán illesztéséhez. Használható kimenetek: BUS, 1-2-4, On-Off, 0-10 V IGM

40 Távvezérlők Gaz 7000 W falikazánokhoz Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Távvezérlő időjáráskövető szabályozókhoz, FB hibakód kijelzés Távvezérlő digitális heti programórával, napi 6 beállítási ponttal, szabadságprogrammal, IPM modul kezelésére alkalmas FB Kapcsolóórák Gaz 7000 W falikazánokhoz Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Digitális kapcsolóóra fűtés heti programozásához DT Digitális kapcsolóra fűtés és melegvíz heti programozásához DT Tartozékok Bosch időjáráskövető szabályozókhoz Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Állítómotor DWM keverőcsapokhoz, 6 Nm forgónyomaték, működési idő: 120 s / 90 SM Háromutas keverőcsap (1/2"), KVS érték: 2,5; sárgaréz test, bal és jobb oldali csatlakozásra alkalmas Háromutas keverőcsap (3/4"), KVS érték: 6,3; sárgaréz test, bal és jobb oldali csatlakozásra alkalmas Háromutas keverőcsap (1"), KVS érték: 10; sárgaréz test, bal és jobb oldali csatlakozásra alkalmas Háromutas keverőcsap (5/4"), KVS érték: 16; sárgaréz test, bal és jobb oldali csatlakozásra alkalmas Hőmérséklet-határoló padlófűtési rend-szerekhez, közvetlenül az előremenő fűtési vezetékre rögzíthető, nemesfém (arany) kontaktus, Bosch Heatronic elektronikához csatlakoztatható Előremenő hőmérséklet-érzékelő hidraulikus váltóhoz DWM DWM DWM DWM TB VF

41 Szabályozóprogram Gaz sorozatú fali készülékekhez Tartozékok Bosch Gaz sorozatú fali készülékekhez Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Lefolyószifon falikészülékekhez, alkalmas a készülék biztonsági szelepe, kondenzelvezetése és a tároló tágulási vezetéke által termelt vízmennyiség elvezetésére NR Összekötő cső beépített váltószeleppel rendelkező fali fűtőkészülékekhez, ha nem csatlakozik hozzá indirekt fűtésű melegvíztároló Szigetelőcsavarzat külső-belső menettel hőközpont-tárolócsatlakozás esetén, 3/4-3/4 Szigetelőcsavarzat forraszvéggel hőközpont tárolócsatlakozás esetén, 3/4" belső menetes Ø 15 forrasztható Szerelőpanel, Gas 3000 W készülékekhez NR NR 632/ NR 633/ NR Gázkészülékek Csatlakozó cirkulációs csonkhoz Gaz 7000 W (ZWC...-3), Gaz 5000 WT készülékekhez Szerelősablon vízszintes bekötésű Gaz 3000 W készülékhez; falsík alatti szerelés esetén a vízszintes csatlakozások kialakításához, a készülék jelenléte nélkül nyomáspróbázható a fűtési rendszer, műanyag kivitel, ZS/ ZW -1/2.. készülékekhez Csatlakozókészlet vízszintes bekötésű Gaz 3000 W készülék és NR 869 szerelőpanel összekötéséhez ZS/ ZW -1/2 készülékekhez Karbantartó csapkészlet vízszintes bekötésű Gaz 3000 W készülékhez, 3 db csappal NR NR NR NR Melegvízoldali tágulási tartály, űrtartalom: 2l, Gaz 5000 WT készülékhez Ivóvizes tágulási tartály

42 Égéstermék-elvezetés a Gaz sorozatú készülékekhez Ø 60/100 mm Vízszintes elvezetőkészlet Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Vízszintes elvezetőkészlet, változtatható hossz: mm, Ø 60/100 mm Vízszintes elvezető készlet, L= 810 mm Vízszintes alaprendszer, indító adapterrel, toldható, Ø 60/100 mm Vízszintes kondenzátum-leeresztő, Ø 60/100 mm AZ AZ AZ AZ Függőleges elvezetőkészlet Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Függőleges alaprendszer, indító adapterrel, mérőcsonkkal, Ø 60/100 mm, L=1465 mm, toldható Függőleges csatlakozó idom, Ø 60/100 mm, mérőcsonkkal AZ AZ x Függőleges kondenzátum-leeresztő, Ø 60/100 mm AZ Kiegészítők Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Lapostető-átvezetés AZ Ferdetető-átvezetés, fekete AZB Ferdetető-átvezetés, vörös AZB Ellenőrző nyílás, Ø 60/100 mm, 330 mm AZ os ív ellenőrző nyílással, Ø 60/100 mm AZ os ív, Ø 60/100 mm AZ db 45 -os ív, Ø 60/100 mm AZ

43 Égéstermék-elvezetés Gaz sorozatú készülékekhez Kiegészítők Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Hosszabbító. Hossz: 350 mm AZ Ø 60/100 mm Hosszabbító. Hossz: 750 mm AZ Ø 60/100 mm Hosszabbító. Hossz: 1500 mm Ø 60/100 mm AZ Szétválasztott rendszerű égéstermék elvezetés Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Szétválasztó adapter, indító adapterrel, AZ 60* Ø 60/100 mm -> Ø 80/80 mm, Gaz 5000 WT, Gaz 7000 W készülékekhez AZ 277* Gázkészülékek Szétválasztó adapter, indító adapterrel, Ø 60/100 mm -> Ø 80/80 mm, Gaz 3000 W típusú készülékhez AZ Függőleges elvezető készlet, L: 1350 mm, Ø 80/110 mm AZ Vízszintes fali átvezetés, Ø 80/80 mm -> Ø 125 mm AZ Átalakító elem, Ø 80/80 mm -> Ø 80/110 mm, függőleges elvezető készlet közvetlen csatlakoztatásához AZ os ív, Ø 80 mm AZ os ív, Ø 80 mm AZ Hosszabbító, Ø 80 mm, Hossz: AZ mm Hosszabbító, Ø 80 mm, Hossz: AZ mm Hosszabbító, Ø 80 mm, Hossz: AZ mm Kondenzátum-leeresztő, Ø 80 mm AZ Záró darab, oldalfali átvezetéshez, Ø 80 mm AZ * a két cikkszám csak együtt használható 42

44 Condens 2000 W Fali kondenzációs gázkazán ZWB 24-1 AR kombi Technikai adatok Max. névleges hőteljesítmény (P max ) 50/30 C kw 25,6 Min. névleges hőteljesítmény (P min ) 50/30 C kw 7,3 Max. névleges hőterhelés (Q max ), fűtés kw 25 Min. névleges hőterhelés (Q min ), fűtés kw 7,5 Földgáz (H) fogyasztás m 3 /h 2,6 PB-gáz fogyasztás 1) kg/h 1,9 Tágulási tartály előnyomása bar 0,5 Tágulási tartály teljes űrtartalma l 8 Specifikus átfolyás az EN szabvány szerint 2) (ZWB) l/min 11,4 Max. kondenzvíz-mennyiség (t R =30 C) l/h 1,5 Kondenzátum ph-érték kb. 4,5 Max. teljesítményfelvétel fűtőüzem W 120 Elektromos védettség IP X4D Tömeg (csomagolás nélkül) kg 37 ZWB AR 1) PB-gázra vonatkozó bővebb információ a szerelési útmutatóban található 2) Használati vízátfolyás 30 K-s közepes hőmérséklet növekedés esetén, melyet a kazán két egymás után követő vízvételnél készíteni tud 43

45 Fali kondenzációs gázkazán Condens 2000 W Gázkészülékek Megnevezés Cikkszám Nettó listaár (Ft) ZWB 24-1 AR Leírás XXKizárólag a TRZ 200-as szabályzóval üzemeltethető, időjáráskövető szabályozó nem használható! XXA kazán melegvízmennyisége 11,4 l/min (EN13203 szabvány szerint) X X**-os melegvíz-komfort XXKezelőbarát multifunkcionális kijelző XXSzolárkompatibilis melegvíz-készítés 44

46 Condens 3000 W Fali kondenzációs gázkazán ZSB 14-3 C ZSB 22-3 C ZWB 28-3 C fűtő fűtő kombi Technikai adatok ZSB 14-3 C ZSB 22-3 C ZWB 28-3 C Max. névleges hőteljesítmény (P max ) 40/30 C kw 14,2 21,8 21,8 Min. névleges hőteljesítmény (P min ) 40/30 C kw 3,7 8,1 8,1 Max. névleges hőterhelés (Q max ), fűtés kw 13,3 20,8 20,8 Min. névleges hőterhelés (Q min ), fűtés kw 3,4 7,5 7,5 Földgáz (H) fogyasztás m 3 /h 1,4 2,1 2,8 PB-gáz fogyasztás 1) kg/h 1,0 1,5 2,1 Tágulási tartály előnyomása bar 0,5 0,5 0,5 Tágulási tartály teljes űrtartalma l Specifikus átfolyás az EN 625 szabvány szerint 2) (ZWB) l/min Max. kondenzvíz-mennyiség (t R =30 C) l/h 1,2 1,7 1,7 Kondenzátum ph-érték kb. 4,8 4,8 4,8 Max. teljesítményfelvétel fűtőüzem W Elektromos védettség IP X4D X4D X4D Tömeg (csomagolás nélkül) kg ) PB-gázra vonatkozó bővebb információ a szerelési útmutatóban található 2) Használati vízátfolyás 30 K-s közepes hőmérséklet növekedés esetén, melyet a kazán két egymás után követő vízvételnél készíteni tud 45

47 Fali kondenzációs gázkazán Condens 3000 W Gázkészülékek Megnevezés Cikkszám Nettó listaár (Ft) ZSB 14-3 C ZSB 22-3 C ZWB 28-3 C Leírás XXA fűtő változathoz a beépített váltószelepnek köszönhetően használati melegvíz-tároló is csatlakoztatható XXA kombi kazán (ZWB 28-3 C) melegvízmennyisége 13 l/min X X***-os melegvíz-komfort XXKezelőbarát multifunkcionális kijelző XXSzolárkompatibilitás az új szabályozóprogramnak köszönhetően 46

48 Condens 5000 FM Álló kondenzációs gázkazán beépített rétegtárolóval ZBS 14/100 S-3 MA ZBS 22/100 S-3 MA ZBS 30/150 S-3 MA ZBS 22/210 S-3 MA Solar Technikai adatok 47 ZBS 14/100 ZBS 22/100 ZBS 30/150 ZBS 22/210 Max. névleges hőteljesítmény (P max ) 40/30 C kw 14,2 21,6 30,6 21,6 Min. névleges hőteljesítmény (P min ) 40/30 C kw 3,3 7,3 7,1 7,3 Max. névleges hőterhelés (Q max ), fűtés kw 13,3 20, ,8 Min. névleges hőterhelés (Q min ), fűtés kw 3,0 6,8 6,5 6,8 Földgáz (H) fogyasztás m 3 /h 1,6 3,0 3,2 3,0 Max. kondenzvíz-mennyiség (t R =30 C) l/h 1,2 2,3 2,4 2,3 Kondenzvíz ph-érték 4,8 4,8 4,8 4,8 Max. teljesítményfelvétel fűtőüzem W Elektromos védettség IP X4D X4D X4D X4D Rétegtároló technikai adatai: Hasznos űrtartalom l Specifikus átfolyás az EN 625 szabvány l/min 21,1 25,8 36,3 25,4 szerint 1) Készenléti energiafelhasználás (24h) DIN rész szerint 2) kwh/d 1,25 1,25 1,22 2,22 Teljesítmény-jelzőszám 3) a DIN 4708 szerint t V =75 C esetén (max. tárolótöltő teljesítmény) N L 1,9 2,8 5,0 2,4 1) Használati vízátfolyás 30 K-s közepes hőmérséklet növekedés esetén, melyet a kazán két egymás után követő vízvételnél készíteni tud 2) Szabvány szerinti összehasonlító érték, a tárolón kívüli elosztási veszteségek nélkül 3) Az N L teljesítmény-szám a 3,5 személyes, normál fürdőkáddal és két további csappal rendelkező teljesen ellátandó lakások számát adja meg. N L -t a DIN 4708 szerint, t Sp =60 C, t Z =45 C, t K =10 C és maximális fűtőfelület teljesítmény esetére határoztuk meg. A tárolótöltő teljesítmény csökkenése és kisebb átfolyó vízmennyiség esetén N L megfelelően kisebb lesz.

49 Álló kondenzációs gázkazán Condens 5000 FM ZBS 14/100 S-3 MA ZBS 22/100 S-3 MA ZBS 30/150 S-3 MA Gázkészülékek ZBS 22/210 S-3 MA Solar Megnevezés Cikkszám Nettó listaár (Ft) ZBS 14/100 S-3 MA ZBS 22/100 S-3 MA ZBS 30/150 S-3 MA ZBS 22/210 S-3 MA Solar Leírás XXElőmelegítési idő nélkül is azonnal rendelkezésre áll a melegvíz XXBeépített rétegtárolónak köszönhetően helytakarékos XXGyors tároló töltési idő XXIdőjáráskövető szabályozó csatlakoztatható XXA ZSB 22/210 S-3 MA Solar típus napkollektoros rendszerhez közvetlenül csatlakoztatható 48

50 Condens 5000 W Fali kondenzációs gázkazán ZBR 65-2 ZBR 98-2 fűtő fűtő Technikai adatok ZBR 65-2 ZBR 98-2 Max. névleges hőteljesítmény (P max ) 80/60 C kw 60,4 92,1 Min. névleges hőteljesítmény (P min ) 80/60 C kw 14,2 18,6 Max. névleges hőteljesítmény (P max ) 50/30 C kw 65,0 98,0 Min. névleges hőteljesítmény (P min ) 50/30 C kw 15,6 20,5 Max. névleges hőterhelés (Q max ), fűtés kw 62,0 95,0 Min. névleges hőterhelés (Q min ), fűtés kw 14,6 19,3 Földgáz (H) fogyasztás m 3 /h 6,52 9,85 Kazán hatásfok max. teljesítménynél 80/60 C % Kazán hatásfok max. teljesítménynél 50/30 C % Gázcsatlakozás coll Rp1" belső menet Rp1" belső menet Fűtővíz csatlakozás mm G1½" belső menet G1½" belső menet Kondenzvíz csatlakozás mm Ø 32 Ø 32 Kondenzátum mennyiség földgáz esetén, 40/30 C-nál l/h 7,3 11,0 Max. előremenő hőmérséklet C Max. üzemi nyomás bar 4 4 Elektromos védettség IP X4D X4D Elektromos teljesítményfelvétel, teljes terhelés/részterhelés W 76/20 150/26 Tömeg kg

51 Fali kondenzációs gázkazán Condens 5000 W Gázkészülékek Jelmagyarázat: AB: Takarólemez AAK/LAK: Füstgáz/levegőbeszívás csatlakozó AKO: Kondenzátum-kilépés Gas K: Gázcsatlakozó VK: Fűtőkészülék előremenő RK: Fűtőkészülék visszatérő Megnevezés Cikkszám Nettó listaár (Ft) ZBR ZBR Leírás XXSorházakba, kommunális létesítményekbe, ipari üzemekbe történő beépítésre is alkalmas XXSzéles modulációs tartomány XXKis helyigény XXIdőjáráskövető szabályozó csatlakoztatható XXHalk üzemmód, alacsony szervizigény, egyszerű karbantartás XXA készülék tágulási tartályt nem tartalmaz XXKaszkádolható készülékek száma max. 16 db 50

52 Condens 5000 WT Fali kondenzációs gázkazán beépített tárolóval ZWSB 24-4 Bevezetés: III. negyedév Technikai adatok ZWSB 24-4 Max. névleges hőteljesítmény (P max ) 40/30 C kw 24 Min. névleges hőteljesítmény (P min ) 40/30 C kw 7,3 Max. névleges hőterhelés (Q max ), fűtés kw 24 Min. névleges hőterhelés (Q min ), fűtés kw 6 Tágulási tartály teljes űrtartalom l 10 Tároló hasznos tartalom l 48 Specifikus átfolyás az EN 625 szabvány szerint 2) l/min 16,5 Teljesítmény-jellegszám 3) a DIN 4708 szerint t v =75 C esetén (max. tárolótöltő teljesítmény) N L 0,8 Max. teljesítményfelvétel stand-by esetén W 2 Elektromos védettség IP X4D Össz. tömeg (tároló + fűtőkészülék) kg 79 1) PB-gázra vonatkozó bővebb információ a szerelési útmutatóban található 2) Használati vízátfolyás 30 K-s közepes hőmérséklet növekedés esetén, melyet a kazán két egymás után követő vízvételnél készíteni tud 3) Az N L teljesítmény-szám a 3,5 személyes, normál fürdőkáddal és két további csappal rendelkező teljesen ellátandó lakások számát adja meg. N L -t a DIN 4708 szerint, t Sp =60 C, t Z =45 C, t K =10 C és maximális fűtőfelület teljesítmény esetére határoztuk meg. A tárolótöltő teljesítmény csökkenése és kisebb átfolyó vízmennyiség esetén N L megfelelően kisebb lesz. 51

53 Fali kondenzációs gázkazán Condens 5000 WT Gázkészülékek Megnevezés Cikkszám Nettó listaár (Ft) ZWSB Leírás X X***-os melegvíz komfort XXÁllandó melegvíz hőmérséklet XX48 literes tároló térfogat XX610 l/h melegvíz teljesítmény 52

54 Condens 7000 W Fali kondenzációs gázkazán ZSBR 28-3 A ZWBR 35-3 A ZBR 42-3 A fűtő kombi fűtő Technikai adatok ZSBR 28-3 ZWBR 35-3 ZBR 42-3 Max. névleges hőteljesítmény (P max ) 40/30 C kw 27,7 35,3 40,8 Min. névleges hőteljesítmény (P min ) 40/30 C kw 7,1 10,2 10,2 Max. névleges hőterhelés (Q max ), fűtés kw 26,6 34,8 40,0 Min. névleges hőterhelés (Q min ), fűtés kw 6,5 9,5 9,5 Földgáz (H) fogyasztás m 3 /h 2,8/3,3 3,7/4,3 4,2/4,9 PB-gáz fogyasztás 1) kg/h 2,1 2,7 3,1 Tágulási tartály előnyomása bar 0,75 0,75 - Tágulási tartály teljes űrtartalma l Specifikus átfolyás az EN 625 szabvány szerint 2) (ZWBR) l/min - 15,3 - Max. kondenzvíz-mennyiség (t R = 30 C) l/h 2,2 3,5 3,5 Kondenzvíz ph-értéke 4,8 4,8 4,8 Max. teljesítményfelvétel fűtőüzem W Elektromos védettség IP X4D X4D X4D Súly (csomagolás nélkül) kg ) PB-gázra vonatkozó bővebb információ a szerelési útmutatóban található 2) Használati vízátfolyás 30 K-s közepes hőmérséklet növekedés esetén, melyet a kazán két egymás után követő vízvételnél készíteni tud 53

55 Fali kondenzációs gázkazán Condens 7000 W ZBR 42-3 A min min kiegészítő hangtompító szigetelés Gázkészülékek Megnevezés Cikkszám Nettó listaár (Ft) ZSBR 28-3 A ZWBR 35-3 A ZBR 42-3 A Leírás XXA fűtő változathoz (ZSBR 28-3 A) a beépített váltószelepnek köszönhetően használati melegvíz-tároló is csatlakoztatható XXIntegrált melegvíz előállítási lehetőséggel (15,3 liter/min) bíró kombikészülékként is kapható XXSzolár-kompatibilitás az új szabályozóprogramnak köszönhetően XXBővített rendszerkiépítési lehetőségek 54

56 Condens 7000 WT Fali kondenzációs gázkazán beépített rétegtárolóval ZWSB 22/28-3 A 55 Technikai adatok Max. névleges hőteljesítmény (P max ) 40/30 C kw 22,1 Min. névleges hőteljesítmény (P min ) 40/30 C kw 8,1 Max. névleges hőterhelés (Q max ), fűtés kw 21,5 Min. névleges hőterhelés (Q min ), fűtés kw 7,5 Földgáz (H) fogyasztás m 3 /h 2,94 PB-gáz fogyasztás 1) kg/h 2,09 Tágulási tartály előnyomás bar 0,75 Tágulási tartály teljes űrtartalom l 10 Tároló hasznos tartalom l 42 Max. folyamatos teljesítmény: t v =75 C és t sp =45 C esetén l/h 688 Specifikus átfolyás az EN 625 szabvány szerint 2) l/min 21 Min. felfűtési idő t k =10 C-ról t Sp =60 C-ra t v =75 C-vel min 9 Teljesítmény-jellegszám 3) a DIN 4708 szerint t v =75 C esetén (max. tárolótöltő teljesítmény) N L 1,4 Max. teljesítményfelvétel stand-by esetén W 9,8 Elektromos védettség IP X4D Össz. tömeg (rétegtároló + fűtőkészülék) kg 62,2 ZWSB 22/28-3 A 1) PB-gázra vonatkozó bővebb információ a szerelési útmutatóban található 2) Használati vízátfolyás 30 K-s közepes hőmérséklet növekedés esetén, melyet a kazán két egymás után követő vízvételnél készíteni tud 3) Az N L teljesítmény-szám a 3,5 személyes, normál fürdőkáddal és két további csappal rendelkező teljesen ellátandó lakások számát adja meg. N L -t a DIN 4708 szerint, t Sp =60 C, t Z =45 C, t K =10 C és maximális fűtőfelület teljesítmény esetére határoztuk meg. A tárolótöltő teljesítmény csökkenése és kisebb átfolyó vízmennyiség esetén N L megfelelően kisebb lesz.

57 Fali kondenzációs gázkazán Condens 7000 WT Gázkészülékek Megnevezés Cikkszám Nettó listaár (Ft) ZWSB 22/28-3 A Leírás XXEgyedi melegvíz-készítési eljárás, a 3 db 14 literes sorba kötött rétegtárolónak köszönhetően XXÁllandó melegvíz hőmérséklet XXRendkívül helytakarékos a speciális rétegtároló elhelyezés miatt XXCirkulációs vezeték kiépítésénél a speciális kialakításnak köszönhetően nem igényel plusz szivattyút Tároló modul Kazán modul Burkolat 56

58 Folyamatszabályozású helyiséghőmérséklet szabályozó (kizárólag Condens 2000W-hez) Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Heti programozású, folyamatszabályozású szobatermosztát, Open- Therm szabvány TRZ Helyiség hőmérséklet szabályozók Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Kézi vezérlésű szobatermosztát, LCD FR kijelző Digitális szobatermosztát fűtés és melegvíz heti programozással, napi 6 beállítási ponttal. Kombi készülékekhez ajánljuk. FR Időjáráskövető szabályozók Digitális szobatermosztát heti programozással, napi 6 beállítási ponttal. Hőközpontokhoz ajánljuk. Melegvíz és cirkulációs szivattyú programozás. Kombináható 9 db FR 100-al, összesen 10 db fűtési kör, szolár melegvízkészítés optimalizálással. FR Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Időjáráskövető szabályozó homogén FW fűtési rendszerhez, heti programozású, beépíthető Bosch Heatronic III elektronikával rendelkező készülékekbe. Melegvíz és cirkulációs szivattyú programozás. Szolár melegvíz-készítés és optimalizálás. Padlószárító program. Időjáráskövető szabályozó több körös FW fűtési rendszerhez, heti programozású, bővíthető 4 fűtési körig, 4 db készülék kaszkádvezérlése, beépíthető Bosch Heatronic III elektronikával rendelkező készülékekbe. Melegvíz és cirkulációs szivattyú programozás. Szolár melegvízkészítés, fűtésrásegítés és optimalizálás. Padlószárító program. Távvezérlő nélkül két fűtési kör vezérlésére alkalmas. Időjáráskövető szabályozó Bosch Heatronic III elektronikával szerelt kazánokhoz, heti programozású, bővíthető 10 fűtési körig, 16 db készülék kaszkádvezérlése. Melegvíz és cirkulációs szivattyú programozás. Szolár melegvíz-készítés, fűtésrásegítés és optimalizálás. Távvezérlő nélkül két fűtési kör vezérlésére alkalmas. FW

59 Szabályozóprogram Condens sorozatú készülékekhez Időjáráskövető szabályozók Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Fűtési keverő vagy kapcsolómodul 1 IPM fűtési kör számára Fűtési keverő és kapcsolómodul 2 fűtési kör számára Kapcsolómodul FR 100, FR 110, FW 100 és FW 200 szabályozókhoz szolár melegvíz-készítéshez IPM ISM Gázkészülékek Kapcsolómodul FW 200 szabályozóhoz szolár melegvíz-készítéshez és fűtésrásegítéshez ISM Kaszkádmodul Bosch Heatronic III-as elektronikával rendelkező készülékekhez, 4 készülékhez, 16 készülékig bővíthető ICM Távkapcsoló telefonon keresztül, fűtés ki-, bekapcsolása Netcom Intelligens elektronikai modul, pl. medence és/vagy termoventilátor fűtés szivattyújának vezérléséhez IEM Intelligens összekötő modul régi Bosch/Junkers készülék vagy idegen kazán illesztéséhez. Használható kimenetek: BUS, 1-2-4, On-Off, 0-10 V IGM Távvezérlők Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Távvezérlő időjáráskövető szabályozókhoz, FB hibakód kijelzés Távvezérlő digitális heti programórával, napi 6 beállítási ponttal, szabadságprogrammal, IPM modul kezelésére alkalmas FB

60 Kapcsolóórák Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Digitális kapcsolóóra fűtés heti DT programozásához Digitális kapcsolóra fűtés és melegvíz heti programozásához DT Tartozékok Bosch szabályozókhoz Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Állítómotor DWM keverőcsapokhoz, 6 Nm forgónyomaték, működési idő: 120 s / 90 SM Háromutas keverőcsap (1/2"), KVS érték: 2,5; sárgaréz test, bal és jobb oldali csatlakozásra alkalmas Háromutas keverőcsap (3/4"), KVS érték: 6,3; sárgaréz test, bal és jobb oldali csatlakozásra alkalmas Háromutas keverőcsap (1"), KVS érték: 10; sárgaréz test, bal és jobb oldali csatlakozásra alkalmas Háromutas keverőcsap (5/4"), KVS érték: 16; sárgaréz test, bal és jobb oldali csatlakozásra alkalmas Hőmérséklet-határoló padlófűtési rendszerekhez, közvetlenül az előremenő fűtési vezetékre rögzíthető, nemesfém (arany) kontaktus, Bosch Heatronic elektronikához csatlakoztatható Előremenő hőmérséklet-érzékelő hidraulikus váltóhoz DWM DWM DWM DWM TB VF

61 Tartozékok Condens sorozatú készülékekhez Tartozékok Bosch fali kondenzációs készülékekhez Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Szerelőpanel csapok nélkül, ZSBR 28-3 és ZWBR 35-3 készülékekhez NR Szerelőpanel csapokkal, Condens 7000 WT készülékhez S-csöves csatlakozó NR 492 használatához, Condens 3000 W és Condens 7000 WT készülékhez NR NR Gázkészülékek Csatlakozó cirkulációs csonkhoz Condens 7000 WT készülékhez NR Szerelőpanel vizszintes szereléshez, feltöltő csappal, Condens 3000 W készülékhez NR 893/ Szerelőpanel csapok nélkül ZBR 42-3 készülékhez NR Szerelőpanel csapokkal ZWBR 35-3 és ZWB 28-3 készülékekhez, falon kívüli, függőleges szereléshez NR Szerelőpanel csapokkal ZWBR 35-3 és ZWB 28-3 készülékekhez, falon belüli, függőleges szereléshez NR Szerelőpanel csapokkal ZSBR 28-3, ZSB 14-3 és ZSB 22-3 készülékekhez, falon kívüli, függőleges szereléshez NR Szerelőpanel csapokkal ZSBR 28-3, ZSB 14-3 és ZSB 22-3 készülékekhez, falon belüli, függőleges szereléshez NR

62 Tartozékok Bosch fali kondenzációs készülékekhez Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) S-csöves csatlakozók Condens 3000 W készülékekhez NR 991, NR 992, NR 993, és NR 994 szerelőpanel használatához NR Lefolyószifon falikészülékekhez, alkalmas a készülék biztonsági szelepe, kondenzelvezetése és a tároló tágulási vezetéke által termelt vízmennyiség elvezetésére NR Ivóvizes tágulási tartály, 2l, burkolat alá építhető, Condens 7000 WT készülékhez NR Biztonsági szerelvénycsoport 4 bar alatti víznyomáshoz (tartalmaz: visszacsapó szelepet, 6 baros biztonsági szelepet) NR Biztonsági szerelvénycsoport 4 bar feletti víznyomáshoz (tartalmaz: visszacsapó szelepet, 6 baros biztonsági szelepet, nyomáscsökkentőt) Hidraulikus váltó 28 kw teljesítményig ( T=20 C) hőszigeteléssel, fali tartóval, hőmérséklet-érzékelővel, hőszigetelt nemesacél flexibilis DN20 csővezetékkel, fittingekkel NR HW Hidraulikus váltó 105 kw teljesítményig ( T=20 C) hőszigeteléssel, fali tartóval, hőmérsékletérzékelővel HW Hidraulikus váltó 170 kw teljesítményig ( T=20 C) hőszigeteléssel, fali tartóval, hőmérsékletérzékelővel HW Kondenzátum-semlegesítő doboz 4 kg granulátummal NB

63 Tartozékok Condens sorozatú készülékekhez Tartozékok Bosch fali kondenzációs készülékekhez Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Semlegesítő granulátum 4 kg, NB 100 utántöltéséhez NR Kondenzvíz-szivattyú max. 130 kw teljesítményig KP Gázkészülékek Kondenz szifon fali készülékhez Condens 5000 FM készülékhez NR Fordulatszám szabályozott keringető szivattyú ZBR 42-3 A készülékhez NR fokozatú keringető szivattyú ZBR 42-3 A készülékhez Elektronikusan szabályozott szivattyúcsoport, elzárókkal, nyomásmérővel, hőszigetelt burkolatban. NR UPER Csatlakozó csőkészlet Condens 5000 FM készülék horizontális csatlakoztatáshoz bal oldalra NR Csatlakozó csőkészlet Condens 5000 FM készülék horizontális csatlakoztatáshoz jobb oldalra NR Csatlakozó csőkészlet Condens 5000 FM készülék felfelé csatlakoztatáshoz, FM Solarhoz nem csatlakoztatható NR Szolár energia optimalizáló készlet NR Gyorscsatlakozó készlet, Condens 5000 FM készülékhez NR

64 Vízszintes kivezetés Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Ø 60/100 mm-es égéstermék-elvezető rendszer Vízszintes elvezetőkészlet, Ø 60/100 mm, L= mm AZB Ø 80/125 mm-es égéstermék-elvezető rendszer Teleszkópos vízszintes elvezetőkészlet, indító adapterrel, Ø 80/125 mm, L= mm Vízszintes elvezetőkészlet, T-idom vizsgálónyílással, Ø 80/125 mm, L=1200 mm AZB AZB 600/ Ø 100/150 mm-es égéstermék-elvezető rendszer Vízszintes elvezetőkészlet, T-idom vizsgálónyílással, Ø 100/150 mm, készülékhez Ø 80/125 -> Ø 100/150 mm adapterrel, L=1205 mm AZB 632/ Függőleges kivezetés tetőn keresztül Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Ø 60/100 mm-es égéstermék-elvezető rendszer Függőleges elvezető készlet, 60/100 mm. AZB Tartozék a 80/125 --> 60/100 mm átalakító adapter (L= 1169 mm) Ø 80/125 mm-es égéstermék-elvezető rendszer Indító adapter Condens 3000 W és AZB Condens 7000 W kazánokhoz, mérőcsonkkal, Ø 80/125 mm Függőleges elvezető készlet indító AZB adapterrel, mérőcsonkkal, Condens 3000 W és Condens 7000 W készülékekhez, Ø 80/125 mm, L=1277 mm Függőleges égéstermék-elvezető AZB 601/ készlet fekete kivitel, Ø 80/125 mm, L=1365 mm Függőleges égéstermék-elvezető készlet, vörös tetőcseréphez, Ø 80/125 mm, L=1365 mm AZB 602/

65 Égéstermék-elvezetés Condens sorozatú készülékekhez Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Ø 100/150 mm-es égéstermék elvezető-rendszer Függőleges égéstermék-elvezető készlet, fekete kivitel, Ø 100/150 mm, L=1290 mm, készülékhez Ø 80/125 -> Ø 100/150 mm adapterrel Függőleges égéstermék-elvezető készlet, vörös tetőcseréphez, Ø 100/150 mm, L=1290 mm, készülékhez Ø 80/125 -> Ø 100/150 mm adapterrel AZB 633/ AZB 634/ Gázkészülékek Tartozékok Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Vízszintes tetőátvezetés, ferde tetőhöz, sötétszürke Vízszintes tetőátvezetés, ferde tetőhöz, sötétszürke AZ AZ Karimagarnitúra lapos tetőhöz AZ Kivezető idom ferde tetőhöz, 25-50, vörös tetőcseréphez, műanyag AZB Kivezető idom ferde tetőhöz, 25-50, fekete, műanyag AZB Függőleges kivezető idom ferde tetőhöz, Ø 150 mm, vörös AZB Függőleges kivezető idom ferde tetőhöz, Ø 150 mm, fekete AZB Karimagarnitúra lapos tetőhöz, Ø 150 mm AZB

66 Helyiség levegőjétől független elvezetés kéményen keresztül Vízszintes bekötőkészlet kéménycsatlakozásig Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Vízszintes bekötőkészlet kéménybe kötésig, Ø 80/125 mm, L=630 mm, T-idom vizsgálónyílással, hosszabbítókkal (LAS kéményhez is) Vízszintes bekötőkészlet kéménybe kötésig, Ø 100/150 mm, L=630 mm, T-idom vizsgálónyílással, hosszabbítókkal AZB 616/ AZB 869/ Ø 80 mm-es függőleges égéstermék-elvezető rendszer Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Égéstermék-elvezető készlet kéményben történő vezetéshez, Ø 80 mm, L=1650 mm, tisztítónyílással, támasztóívvel, esővédő sapkával, hosszabbítókkal, távtartókkal AZB 614/ Ø 100 mm-es függőleges égéstermék-elvezető rendszer Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Égéstermék-elvezető készlet kéményben történő vezetéshez, Ø 100 mm, L=1800 mm, tisztítónyílással, támasztóívvel, esővédő sapkával, hosszabbítókkal, távtartókkal; vízszintes elvezetés bekötése: Ø 80 mm, helyiséglevegőtől független Égéstermék-elvezető készlet kéményben történő vezetéshez, Ø 100 mm, L=1800 mm, tisztítónyílással, támasztóívvel, esővédősapkával, hosszabbítókkal, távtartókkal; vízszintes elvezetés bekötése: Ø 100 mm, helyiséglevegőtől független AZB 650/ AZB Flexibilis égéstermék-elvezető rendszer kéményen keresztül Ø 80 mm-es függőleges flexibilis égéstermék-elvezető rendszer Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Flexibilis égéstermék-elvezető készlet kéményben történő vezetéshez, Ø 80 mm, 12 m kéményhosszig, tisztítónyílással, támasztóívvel, tartósínnel, távtartókkal AZB

67 Égéstermék-elvezetés Condens sorozatú készülékekhez Kiegészítők Ø 80 mm-es flexibilis elvezetéshez Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Flexibilis égéstermék-elvezető hoszszabbító készlet, Ø 80 mm, L=5 m. Csatlakozó elem mel, távtartókkal. AZB 665 készlettel kombinálva 17 m kéményhosszig használható. Tisztítónyílás flexibilis égéstermékelvezetéshez, Ø 80 mm AZB AZB Gázkészülékek Csatlakozó-toldó elem flexibilis égéstermék-elvezetéshez, Ø 80 mm AZB Távtartó (4 db) flexibilis égéstermékelvezetéshez, Ø 80 mm / Ø 100 mm AZB Ø 100 mm-es függőleges flexibilis égéstermék-elvezető rendszer Flexibilis égéstermék-elvezető készlet kéményben történő vezetéshez, 12 m kéményhosszig, Ø 100 mm, tisztítónyílással, támasztóívvel, tartósínnel, távtartókkal Kiegészítők Ø 100 mm-es flexibilis elvezetéshez Flexibilis égéstermék-elvezető hosszabbító készlet, Ø 100 mm, L=5 m. Csatlakozó elemmel, távtartókkal. AZB 670 készlettel kombinálva 17 m kéményhosszig használható AZB AZB Tisztítónyílás flexibilis égéstermékelvezetéshez, Ø 100 mm AZB Csatlakozó-toldó elem flexibilis égéstermék-elvezetéshez, Ø 100 mm AZB Távtartó (4 db) flexibilis égéstermékelvezetéshez, Ø 80 mm / Ø 100 mm AZB

68 Vízszintes égésilevegő-hozzávezetés szétválasztott rendszer esetén Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Adapter szétválasztott rendszerű égéstermék-elvezetéshez, helyiséglevegőtől függő üzemmód, Ø 80/80 mm AZB 817/ os ív, Ø 80 mm AZB Vizsgálónyílás vízszintes és függőleges vezetékhez, Ø 80 mm, L=250 mm AZB Hosszabbító, Ø 80 mm, L=500 mm AZB Hosszabbító, Ø 80 mm, L=1000 mm Hosszabbító, Ø 80 mm, L=2000 mm AZB AZB Rozetta, Ø 80 mm AZB Tudta-e, hogy a Bosch Condens 5000 W típusú nagyteljesítményű kondenzációs gázkazánok szétválasztott rendszerű égéstermék-elvezetése teljesítmény függvényében akár 40,6 m is lehet! L S L 1 L W 67

69 Égéstermék-elvezetés Condens sorozatú készülékekhez Helyiség levegőjétől függő elvezetés kéményen keresztül Vízszintes bekötőkészlet kéménycsatlakozásig Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Vízszintes bekötőkészlet kéménybe kötésig, Ø 80 mm, L=900 mm (a készlet főbb elemei: AZB 610, 618, 619, 538) Vízszintes bekötőkészlet kéménybe kötésig, Ø 80/125 mm, L=630 mm, T-idom vizsgálónyílással, hosszabbítókkal (LAS-kéményhez is) Ø 80 mm-es égéstermék-elvezető rendszer Égéstermék-elvezető készlet kéményben történő vezetéshez, Ø 80 mm, L=1650 mm, tisztítónyílással, támasztóívvel, esővédő sapkával, hosszabbítókkal, távtartókkal AZB AZB 616/ AZB 614/ Gázkészülékek Ø 100 mm-es égéstermék-elvezető rendszer Égéstermék-elvezető készlet kéményben történő vezetéshez, Ø 100 mm, L=1800 mm, tisztítónyílással, támasztóívvel, esővédő sapkával, hoszszabbítókkal, távtartókkal; vízszintes elvezetés bekötése: Ø 80 mm AZB 650/ Helyiség levegőjétől független falon kívüli égéstermék-elvezetés Vízszintes bekötőkészlet Vízszintes bekötőkészlet kéménybe kötésig, Ø 80/125 mm, L=630 mm, T-idom vizsgálónyílással, hosszabbítókkal (LAS-kéményhez is) AZB 616/ Ø 80/125 mm-es függőleges égéstermék-elvezető rendszer Égéstermék-elvezető készlet falon kívüli függőleges elvezetéshez, Ø 80/125 mm, L=350 mm (a készlet főbb elemei: Ø 80/125 mm könyök, vizsgálónyílás, fali tartóelem, takarólemez) AZB 617/ Záróelem falon kívüli függőleges elvezető rendszerhez, Ø 80/125 mm, L=1200 mm AZB 831/

70 Ø 100/150 mm-es függőleges égéstermék-elvezető rendszer Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Égéstermék-elvezető készlet falon AZB 652/ kívüli függőleges elvezetéshez, Ø 80/125 mm, L=350 mm (a készlet főbb elemei: Ø 80/125 mm könyök, vizsgálónyílás, Ø 80/125 mm -> Ø 100/150 mm adapter, fali tartóelem, takarólemez; vízszintes elvezetés bekötése: Ø 80/125 mm), helyiséglevegőtől független Égéstermék-elvezető készlet falon AZB kívüli függőleges elvezetéshez, Ø 100/150 mm, L=1200 mm (a készlet főbb elemei: Ø 100/150 mm könyök, vizsgálónyílás, függőleges záróelem, fali tartóelem, takarólemez; vízszintes elvezetés bekötése: Ø 100/150 mm), helyiséglevegőtől függő. Záróelem falon kívüli függőleges elvezető-rendszerhez, AZB 839/ Ø 100/150 mm, L=1200 mm Hosszabbítók Hosszabbító, Ø 80 mm, L=500 mm AZB Hosszabbító, Ø 80 mm, L=1000 mm AZB Hosszabbító, Ø 80 mm, L=2000 mm AZB Hosszabbító, Ø 100 mm, L=500 mm AZB Hosszabbító, Ø 100 mm, L=1000 mm AZB Hosszabbító, Ø 100 mm, L=2000 mm AZB Hosszabbító Ø 60/100 mm, L=1000 mm Hosszabbító Ø 60/100 mm, L=500 mm Hosszabbító, Ø 80/125 mm, L=500 mm Hosszabbító, Ø 80/125 mm, L=1000 mm Hosszabbító, Ø 80/125 mm, L=2000 mm Hosszabbító, Ø 100/150 mm, L=500 mm Hosszabbító, Ø 100/150 mm, L=1000 mm Hosszabbító, Ø 100/150 mm, L=2000 mm AZB AZB AZB 604/ AZB 605/ AZB 606/ AZB 636/ AZB 637/ AZB 638/

71 Égéstermék-elvezetés Condens sorozatú készülékekhez Tartozékok Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Karimagarnitúra lapos tetőhöz AZ Karimagarnitúra lapos tetőhöz, Ø 150 mm Függőleges kivezető idom ferde tetőhöz, Ø 150 mm AZB AZB Gázkészülékek Vizsgálónyílás vízszintes és függőleges vezetékhez, Ø 80 mm, L=250 mm AZB os ív, Ø 80 mm AZB os ív, Ø 80 mm AZB os ív, Ø 80 mm AZB os ív, Ø 80 mm AZB T-idom vizsgálónyílással, Ø 80 mm AZB db távtartó, Ø 80 mm-es égéstermék-elvezetéshez AZB os támasztóív tartósínnel, Ø 80 mm AZB Esővédő sapka, Ø 80 mm-es égéstermék-elvezetéshez AZB 626/

72 Tartozékok Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Rozetta, Ø 80 mm AZB Vizsgálónyílás vízszintes és függőleges vezetékhez, Ø 100 mm, L=250 mm AZB os ív, Ø 100 mm AZB os ív, Ø 100 mm AZB os ív, Ø 100 mm AZB os ív, Ø 100 mm AZB db távtartó, Ø 100 mm-es égéstermék-elvezetéshez AZB Esővédő sapka, Ø 100 mm-es égéstermék-elvezetéshez AZB 651/ Takaró elem Ø 100/150-ről -> Ø 100 mm szétválasztott rendszer esetén Égéstermék-elvezető bővítő adapter, Ø 100 -> Ø 130 mm AZB 830/ AZB Fedlap, 200 x 330, Ø 125 mm AZB

73 Égéstermék-elvezetés Condens sorozatú készülékekhez Tartozékok Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Adapter, Ø 80/125 mm -> AZB 653/ Ø 100/150 mm Ellenőrzőnyílás, Ø 80/125 mm, L=250 mm AZB 603/ os könyök, Ø 80/125 mm AZB 607/ Gázkészülékek 45 -os ív (2 darab), Ø 80/125 mm AZB 608/ os ív, Ø 80/125 mm AZB 832/ T-idom vizsgálónyílással, Ø 80/125 mm AZB 609/ Fali tartóelem, Ø 125 mm AZB Ellenőrzőnyílás, falon kívüli égéstermék-elvezetéshez, AZB 681/ Ø 80/125 mm, L=250 mm 90 os könyök, Ø 100/150 mm AZB 639/ os ív (2 darab), Ø 100/150 mm AZB 640/ T-idom vizsgálónyílással, Ø 100/150 mm AZB 635/ Fali tartóelem, Ø 150 mm AZB

74 Tartozékok Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) T-idom vizsgálónyílással, falon kívüli elvezetéshez, Ø 100/150 mm, L=280 mm AZB 680/ Adapter szétválasztott rendszerű égéstermék-elvezetéshez, közvetlenül a készülékcsatlakozáshoz AZB Adapter falon kívüli füstgáz-elvezetéshez, Ø 80/125 mm -> Ø 100/150 mm Szűkító adapter Ø 80/125 mm -> Ø 60/100 mm AZB 659/ AZB Csak AZB 931-el használható Tisztító nyílás Ø 60/100 mm, L=230 mm AZB os könyök Ø 60/100 mm AZB os ív Ø 60/100 mm AZB

75 Égéstermék-elvezetés Condens sorozatú készülékekhez Kaszkádkapcsolású készülékek közös égéstermék-elvezetése a helyiség levegőjétől függő elvezetés kéményen keresztül (ZBR 42-3 A típusú készülékekhez) Vízszintes bekötőkészlet kéménycsatlakozásig Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Vízszintes égéstermék-elvezető készlet 2 készülékhez. A készlet főbb elemei: 2 db gyűjtőcső (Ø 125/80/125 mm, L=770 mm), 1 db hosszabbító cső L=560 mm Ø 125 mm, T-idom vizsgálónyílással, kondenzátumelvezető-szifon 1 db Ø 32 mm, 1 db szifon 150 mm-es vízzárral, 2 db bekötőcső L=250 mm Ø 80 mm, 90 -os könyök 2 db Ø 80 mm AZB 700/ Gázkészülékek Kiegészítők Bővítőkészlet kaszkádrendszerű vízszintes égéstermék-elvezetőhöz (további készülékenként). A készlet főbb elemei: gyűjtőcső (Ø 125/80/125 mm, L=770 mm), hosszabbító (Ø 80 mm, L=500 mm), 1db 90 -os könyök Ø 80 mm AZB 701/ Hosszabbító, Ø 125 mm, L=1000 mm AZB 718/ os ív, Ø 125 mm AZB 719/ os ív, Ø 125 mm AZB 724/ os ív, Ø 125 mm AZB os könyök, Ø 125 mm AZB

76 Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Függőleges égéstermék-elvezetés kéményen keresztül (Ø 125 mm) Kiegészítők Égéstermék-elvezető készlet kéményben történő vezetéshez. A készlet főbb elemei: támaszív (Ø 125 mm), támasztósín, 1 db kéményszellőző UV álló torkolatcsővel, 1 db takarólemez, szellőzőrács 175 cm² felülettel 4 db távtartó, Ø 125 mm, kéményben történő elvezetéshez AZB 702/ AZB 713/ os ív, Ø 125 mm AZB 719/ os ív, Ø 125 mm AZB 724/ T-idom vizsgálónyílással, Ø 125 mm AZB 720/ Hosszabbító, Ø 125 mm, L=1000 mm AZB 718/

77 Égéstermék-elvezetés Condens sorozatú készülékekhez Tudta-e, hogy a Bosch kínálatban kapható gyári égéstermék-elvezető rendszerekkel több kondenzációs készülék helységlevegőtől függő kaszkádrendszere is megvalósítható. Így egy kéményeknában akár több száz kw teljesítményű hőközpont elvezetési rendszere is kivitelezhető. Gázkészülékek AZB 700/1 AZB 701/1 AZB 702/1 76

78 Solar 4000 TF Síkkollektor FCC-1S 1) 2) Technikai adatok FCC-1S Méret (ma. x szé. x mé.) mm 2026 x 1032 x 66 Bruttó felület m 2 2,09 Apertúra felület m 2 1,95 Abszorber felület m 2 1,92 Tömeg kg 30 Csatlakozás Szorítógyűrűs csatlakozás Abszorber űrtartalom I 0,8 Max. üzemi túlnyomás bar 6 Névleges térfogatáram l/h 50 Stagnálási hőmérséklet C 164 η 0 optikai hatásfok* % 76 a 1 elsőfokú hőveszteségi mutató* W/m 2 K 4,052 a 2 másodfokú hőveszteségi mutató* W/m 2 K 2 0,0138 * Apertúra felületre vonatkoztatva 1) Solar Keymark: Az Európai Szabványügyi Bizottság (European Standardization Committee - CEN) termék szimbóluma, amely annak érdekében került bevezetésre, hogy biztosítsa a fogyasztót a minőségi és biztonsági jótállásról. Olyan átfogó európai szabványokra vonatkozik, amelyek lefedik mind a biztonsággal, mind a minőséggel kapcsolatos, termékekre vonatkozó követelményeket. 2) Szimbólum, amely igazolja egy termékről, hogy teljesíti a DIN, DIN EN vagy DIN EN ISO szabványok szerinti feltételeket. 77

79 Napkollektor Solar 4000 TF 87 Alacsony vastartalmú szolár biztonsági üveg Hőmérséklet érzékelő merülőhüvelye Megerősített sarokvédelem Szelektív fekete króm bevonat komponensű kötőanyag Alumínium profilkeret Réz sávabszorber 1175 Ásványgyapot hőszigetelés Alumínium-cink ötvözetű hátfal Hőközlő folyadék (szolár folyadék) Megnevezés Cikkszám Nettó listaár (Ft) FCC-1S Szolár rendszerek Leírás XXSíkkollektor álló elrendezésű szereléshez XXHárfa alakban vezetett abszorber XXSzelektív fekete króm bevonat XXRéz abszorber lemez XXAlumínium keret XXAlacsony vastartalmú szolár biztonsági üveg XXBruttó felület: 2,09 m 2 XXGyors szerelést elősegítő csatlakozási rendszer 78

80 Solar 5000 TF Síkkollektor FKC-2S (Álló) FKC-2W (Fektetett) 1) 2) Technikai adatok FKC-2S FKC-2W Méretek mm 2017 x 1175 x x 2017 x 87 Bruttó felület m 2 2,37 2,37 Apertúra felület m 2 2,25 2,25 Abszorber felület m 2 2,18 2,18 Tömeg kg Csatlakozás Szorítógyűrűs csatlakozás Abszorber űrtartalom I 0,9 1,35 Max. üzemi túlnyomás bar 6 6 Névleges térfogatáram l/h Stagnálási hőmérséklet C η 0 optikai hatásfok* % a 1 elsőfokú hőveszteségi mutató* W/m 2 K 3,216 3,871 a 2 másodfokú hőveszteségi mutató* W/m 2 K 2 0,015 0,012 * Apertúra felületre vonatkoztatva Szorítógyűrűs csatlakozás 1) Solar Keymark: Az Európai Szabványügyi Bizottság (European Standardization Committee - CEN) termék szimbóluma, amely annak érdekében került bevezetésre, hogy biztosítsa a fogyasztót a minőségi és biztonsági jótállásról. Olyan átfogó európai szabványokra vonatkozik, amelyek lefedik mind a biztonsággal, mind a minőséggel kapcsolatos, termékekre vonatkozó követelményeket. 2) Szimbólum, amely igazolja egy termékről, hogy teljesíti a DIN, DIN EN vagy DIN EN ISO szabványok szerinti feltételeket. 79

81 Napkollektor Solar 5000 TF 87 Alacsony vastartalmú szolár biztonsági üveg Hőmérséklet érzékelő merülőhüvelye Megerősített sarok-védelem Nagy szelektivitású PVD bevonat komponensű kötőanyag Szálerősítéses kompozit ház Alumínium-réz abszorber 1175 Ásványgyapot hőszigetelés Hőközlő folyadék (szolár folyadék) Megnevezés Cikkszám Nettó listaár (Ft) FKC-2S FKC-2W Szolár rendszerek Leírás XXSíkkollektor álló vagy fektetett elrendezésű szereléshez XXHárfa alakban vezetett abszorber XXNagy szelektivitású, vákuumos eljárással felvitt PVD bevonat XXTeljes felületű alumínium abszorber lemez, réz csövekkel XXEgy részből álló, szálerősített kompozit műanyag ház XXAlacsony vastartalmú szolár biztonsági üveg XXBruttó felület: 2,37 m 2 XXGyors szerelést elősegítő csatlakozási rendszer 80

82 Solar 7000 TF Síkkollektor FKT-1S (Álló) FKT-1W (Fektetett) 1) 2) Technikai adatok FKT-1S FKT-1W Méretek (ma. x szé. x mé.) mm 2070 x 1145 x x 2070 x 90 Bruttó felület m 2 2,37 2,37 Apertúra felület m 2 2,25 2,25 Abszorber felület m 2 2,23 2,23 Tömeg kg Csatlakozás Gyorscsatlakozó kettős "O" gyűrűs tömítéssel Gyorscsatlakozó kettős "O" gyűrűs tömítéssel Abszorber űrtartalom I 1,43 1,76 Max. üzemi túlnyomás bar Névleges térfogatáram l/h Stagnálási hőmérséklet C η 0 optikai hatásfok* % a 1 elsőfokú hőveszteségi mutató* W/m 2 K 3,653 3,653 a 2 másodfokú hőveszteségi mutató* W/m 2 K 2 0,0146 0,0146 * Apertúra felületre vonatkoztatva 1) Solar Keymark: Az Európai Szabványügyi Bizottság (European Standardization Committee - CEN) termék szimbóluma, amely annak érdekében került bevezetésre, hogy biztosítsa a fogyasztót a minőségi és biztonsági jótállásról. Olyan átfogó európai szabványokra vonatkozik, amelyek lefedik mind a biztonsággal, mind a minőséggel kapcsolatos, termékekre vonatkozó követelményeket. 2) Szimbólum, amely igazolja egy termékről, hogy teljesíti a DIN, DIN EN vagy DIN EN ISO szabványok szerinti feltételeket. 81

83 Napkollektor Solar 7000 TF Gyengén struktúrált, alacsony vastartalmú szolár biztonsági üveg Megerősített és szellőzővel ellátott sarok 90 Hőmérséklet érzékelő merülőhüvelye Kettős kígyóvonalban vezetett csövek, teljes felületű abszorber magas szelektivitású, vákuumos bevonattal (PVD) Áramlási irány 2 komponensű kötőanyag Üvegszál erősítéses, teherbíró, de egyben könnyű keret Hőközlő folyadék (szolár folyadék) Alumínium-cink ötvözetű hátfal Hőszigetelés Megnevezés Cikkszám Nettó listaár (Ft) FKT-1S FKT-1W Szolár rendszerek Leírás XXNagy hatékonyságú síkkollektor függőleges (FKT-1S) / fektetett elrendezésű (FKT-1W) szereléshez XXKettős kígyóvonalban vezetett réz abszorber, nagy szelektivitású, vákuumos eljárással felvitt PVD bevonat XXTeljes felületű réz abszorber lemez XXStrukturált, nagytisztaságú szolár biztonsági üveg XXSzerelést könnyítő csatlakozási rendszer XXHosszú élettartamot, csekély súlyt és magas stabilitást biztosító üvegszálerősített keretprofil 82

84 SOLAR 7000 TV Vákuumcsöves napkollektor VK ) 2) Technikai adatok VK Méretek (ma. x szé. x mé.)): mm 2058 x 702 x 103 Bruttó felület m 2 1,45 Apertúra felület m 2 1,28 Vákuumcsövek száma db 6 Tömeg kg 24 Csatlakozás mm 15 Abszorber felület m 2 1,27 Űrtartalom l 0,97 Max. üzemi túlnyomás bar 10 Névleges térfogatáram l/h 46 Stagnálási hőmérséklet C 301 η 0 optikai hatásfok* % 64,4 a 1 elsőfokú hőveszteségi mutató* W/m 2 K 0,749 a 2 másodfokú hőveszteségi mutató* W/m 2 K 2 0,005 * Apertúra felületre vonatkoztatva 1) Solar Keymark: Az Európai Szabványügyi Bizottság (European Standardization Committee - CEN) termék szimbóluma, amely annak érdekében került bevezetésre, hogy biztosítsa a fogyasztót a minőségi és biztonsági jótállásról. Olyan átfogó európai szabványokra vonatkozik, amelyek lefedik mind a biztonsággal, mind a minőséggel kapcsolatos, termékekre vonatkozó követelményeket. 2) Szimbólum, amely igazolja egy termékről, hogy teljesíti a DIN, DIN EN vagy DIN EN ISO szabványok szerinti feltételeket. 83

85 Vákuumcsöves napkollektor SOLAR 7000 TV il 1. Rozsdamentes acél abszorber U cső 2. Hővezető lemez 3. Abszorber bevonat 4. Vákuumcső 5. CPC tükör il CPC tükör funkciója Csatlakozás Megnevezés Cikkszám Nettó listaár (Ft) VK Leírás XXVákuumcsöves napkollektorok "U" csöves technológiával XXCPC technológia a kiemelkedően magas hatékonyság elérése érdekében (CPC = összetett parabolikus fénygyűjtő) XXErős, dupla üvegezésű vákuumcsövek XXKétoldali csatlakozás XXFerde tetőre és lapos tetőre is szerelhető 84

86 Solar 7000 TV Vákuumcsöves napkollektor VK ) 2) Technikai adatok VK Méretek (ma. x szé. x mé.)): mm 2058 x 1392 x 103 Bruttó felület m 2 2,86 Apertúra felület m 2 2,57 Vákuumcsövek száma db 12 Tömeg kg 43 Csatlakozás mm 15 Abszorber felület m 2 2,54 Űrtartalom l 2,12 Max. üzemi túlnyomás bar 10 Névleges térfogatáram l/h 92 Stagnálási hőmérséklet C 301 η 0 optikai hatásfok* % 64,4 a 1 elsőfokú hőveszteségi mutató* W/m 2 K 0,749 a 2 másodfokú hőveszteségi mutató* W/m 2 K 2 0,005 * Apertúra felületre vonatkoztatva 1) Solar Keymark: Az Európai Szabványügyi Bizottság (European Standardization Committee - CEN) termék szimbóluma, amely annak érdekében került bevezetésre, hogy biztosítsa a fogyasztót a minőségi és biztonsági jótállásról. Olyan átfogó európai szabványokra vonatkozik, amelyek lefedik mind a biztonsággal, mind a minőséggel kapcsolatos, termékekre vonatkozó követelményeket. 2) Szimbólum, amely igazolja egy termékről, hogy teljesíti a DIN, DIN EN vagy DIN EN ISO szabványok szerinti feltételeket. 85

87 Vákuumcsöves napkollektor SOLAR 7000 TV il il 1. Előremenő vagy visszatérő csatlakozás 2. Hőmérséklet érzékelő helye 3. Osztó/Gyűjtő cső 4. Hőszigetelés 5. Gyűjtőfej 6. Vákuumcső 7. Hővezető lemez 8. CPC tükör 9. Rozsdamentes acél abszorber U cső CPC tükör funkciója Csatlakozás Megnevezés Cikkszám Nettó listaár (Ft) VK Leírás XXVákuumcsöves napkollektorok "U" csöves technológiával XXCPC technológia a kiemelkedően magas hatékonyság elérése érdekében (CPC = összetett parabolikus fénygyűjtő) XXErős, dupla üvegezésű vákuumcsövek XXKétoldali csatlakozás XXFerde tetőre és lapos tetőre is szerelhető 86

88 Szolár-optimalizálás: A tökéletes is tovább fokozható A kondenzációs technológia és a napenergia kombinálása egy tökéletesen energiatakarékos megoldás. A Bosch új szabályozóiba épített szabadalmaztatott szolár-optimalizálásnak köszönhetően a fűtőkészülék és szolárrendszer kombináció a maximumot hoz za ki a Nap sugaraiból. A napkollektor és a gázkazán csapatmunkát végeznek: minden időben együtt biztosítják az azonos komfortérzetet. A szolár-optimalizálás feladata ezt a csa patmunkát az időjáráshoz igazítani. És ezt hogyan teszi? Szolár-optimalizálás melegvíz-készítésnél Amint a berendezés elkezd üzemelni, ta pasztalati értékeket gyűjt addig, amíg abba a helyzetbe nem kerül, hogy előrejelezni tudja az időjárás alakulását. Például: Egy szép, napos időszakban kicsit befelhősödik az égbolt, kevesebb napenergia gyűjthető össze. A szolár-optimalizálás nélkül ekkor elkezdene működni a gázkazán. A mi be - rendezésünk azonban még várakozik: a Napnak a tapasztalatoknak megfelelően ismét elő kell bújnia, és a rendszert újra energiával kell táplálnia. A gázkazán üzembe lépésének így nem volna értelme. A készülék csak akkor kezdi a tárolót fűteni, ha a tárolóban a hőmérséklet egy előre rögzített érték alá csökken. Ezzel a szabadalmaztatott eljárással Ön további 15%-ot spórolhat meg a melegvíz-előállítás során. Szolár-optimalizálás fűtésrásegítésnél A szolár-optimalizálás igény szerint a fű tés nél is kihasználható. Ilyenkor a szabályozó azt az észrevételt használja, hogy ha a Nap süt, akkor az épület az ablakokon ke resztül is kap napenergiát és így meleget. A kondenzációs kazán és napkollektor rend - szerünk ezt érzékelve lecsökkenti a fűtés elő - remenő hőmérsékletét. Ez egy egyenletesebb szobahőmérséklethez és alacsonyabb energiafelhasználáshoz vezet. 87

89 Napkollektor kiválasztási segédlet Kollektor kiválasztási segédlet déli tájolású tető esetén Solar 4000 TF Solar 5000 TF Solar 7000 TF Solar 7000 TV FCC-1S FKC-2 S, FKC-2 W FKT-1S, FKT-1W VK 140-1, VK Használati melegvíz-készítésre (meglévő rendszer bővítése) 1-2 db kollektor 1-2 db kollektor 18 db cső Használati melegvíz-készítésre (új rendszer) 2-3 db kollektor 2-3 db kollektor db cső Használati melegvíz-készítésre és medencefűtésre 1) 4-8 db kollektor 4-8 db kollektor db cső Használati melegvíz-készítésre medencefűtésre, fűtésrásegítésre 2) 5-10 db kollektor 5-10 db kollektor db cső 1) Medence térfogat függvényében változhat a kollektor szám 2) Puffer tároló térfogat függvényében változhat a kollektor szám Jelmagyarázat FCC-1S FKC-2S FKC-2W FKT-1S FKT-1W VK VK Solar 4000 TF síkkollektor álló elrendezésű szerelésre Solar 5000 TF síkkollektor álló elrendezésű szerelésre Solar 5000 TF síkkollektor fektetett elrendezésű szerelésre Solar 7000 TF síkkollektor álló elrendezésű szerelésre Solar 7000 TF síkkollektor fektetett elrendezésű szerelésre Solar 7000 TV vákuumcsöves napkollektor (6 csöves) Solar 7000 TV vákuumcsöves napkollektor (12 csöves) Szolár rendszerek 88

90 Síkkollektor felület meghatározása a tető tájolása és dőlésszöge figyelembevételével Napkollektorok alkalmazása esetén nem feltétlenül szükséges, hogy a háztető pontosan déli irányban helyezkedjen el. A déli iránytól való 45 -os eltérés problémamentesen áthidalható, és nem befolyásolja jelentősen az energianyerés hatékonyságát. Még egy kifejezetten kelet-nyugati tájolású tető energia-kihozatala is ellensúlyozható a megfelelő nagyságú napkollektor-felület alkalmazásával. Energia-megtakarítás csökkenése NY DNY D Tető tájolás DK K Példa: Kollektor számított felülete: 5 m 2 síkkollektor. 30 -os délnyugati irányú (DNY) tető dőlésszög az energia-megtakarítást kb. 6%-kal csökkenti. Ezért a kollektor felületet 6%-kal növelni kell. Kollektor megfelelő felülete: 5 m 2 + 6%=5,3 m 2 Síkkolektor felülete: 2,37 m 2 5,3 m 2 /2,37 m 2 =2,24 Gazdaságossági szempontból optimális kollektorszám: 2 db Energetikai szempontból optimális kollektorszám: 3 db 89

91 Napkollektor kiválasztási segédlet Síkkollektor beépítési példák Példa síktetőre szerelésre Példa homlokzati szerelésre Példa tetőre szerelésre Példa tetősíkba szerelésre Szolár rendszerek Kollektor rögzítő horog szerelése cseréptető esetén, Solar 4000 TF és Solar 7000 TF kollektorokhoz Megerősített gumi csatlakozó csőkészlet Solar 4000 TF és Solar 5000 TF kollektorokhoz Nemesacél csatlakozó Solar 7000 TF kollektorokhoz Nemesacél csatlakozó csőkészlet Solar 7000 TF kollektorokhoz 90

92 Szerelési tartozékok Solar 4000 TF és Solar 7000 TF síkkollektorok tetőre szerelése esetén Kollektorok Összes kollektorszám FCC-1S Sorok száma FKT-1S Kollektorok száma soronként / FKT-1W Több sor sorba kapcsolása - igen - igen igen - igen - Több sor párhuzamos kapcsolása igen Cikkszám Hidraulikus csatlakozó WFS FCC-1S FS ELT FS FKT-1S FKT-1W FS ELT Cikkszám Szerelőkészletek WMT FCC-1S WMT FKA FKT-1S FKA FCC-1S FKA 9 1) FKT-1S FKA 4 1) FKA 11 2) FKA 12 2) FKT-1S FKA 16 1) 2) FKA 17 1) 2) FKA FKA FKT-1W FKA 9 1) FKA 4 1) 1) A tetőfedés típusának megfelelően választandó 2) Szükséges, ha a hóteher > 2 kn/m 2, vagy az épületmagasság > 20 m Példa (táblázatban kiemelve): 2 db, 1 sorban elhelyezett FCC-1 kollektor szerelési és csatlakozó elemeire. Hullám/hódfarkú cseréptetőre szereléshez - ha az épületmagasság < 20 m - szükségesek a következők: 1 db WFS 20, 1 db ELT 5, 1 db WMT 1, 1 db WMT 2, 2 db FKA 3. 91

93 Napkollektor kiválasztási segédlet Szerelési tartozékok Solar 7000 TF kollektorok tetősíkba szerelése esetén Kollektorok Összes kollektorszám Sorok száma FKT-1S FKT-1W Kollektorok száma soronként / Több sor sorba kapcsolása - igen - igen igen - igen - Több sor párhuzamos kapcsolása igen Cikkszám Hidraulikus csatlakozó FS FKT-1S FKT-1W FS ELT Cikkszám Szerelőkészletek FKI 3 1) FKI 15 1) FKI 4 1) FKI 16 1) FKI 5 1) FKT-1S FKI 17 1) FKI 7 1) FKI 19 1) FKI 6 1) FKI 18 1) FKI 9 1) FKI 21 1) Szolár rendszerek FKI 10 1) FKI 22 1) FKI 11 1) FKT-1W FKI 23 1) FKI 13 1) FKI 25 1) FKI 12 1) FKI 24 1) ) A tetőfedés típusának megfelelően választandó 92

94 Szerelési tartozékok Solar 4000 TF és Solar 7000 TF kollektorok síktetőre és homlokzatra szerelése esetén Kollektorok Összes kollektorszám FCC-1S Sorok száma FKT-1S Kollektorok száma soronként / FKT-1W Több sor sorba kapcsolása - igen - igen igen - igen - Több sor párhuzamos kapcsolása igen Síktetőre szerelés Cikkszám Hidraulikus csatlakozó WFS FCC-1S ELT FKT-1S FS FKT-1W ELT Cikkszám Szerelőkészletek WMF FCC-1S WMT WMT FKF FKF FKF FKF 8 3) FKT-1S FKF 8 4) FKF 8 5) FKA 11 2) FKA 12 2) FKF FKF FKF FKT-1W FKF 9 6) FKA 13 2) FKA 14 2) Homlokzati szerelés Cikkszám Hidraulikus csatlakozó FS FKT-1W ELT Cikkszám Szerelőkészletek FKF FKT-1W FKF FKF ) Szükséges ha a hóteher > 2 kn/m² vagy az épületmagasság > 20 m 3) Szükséges nehezékteknő használata esetén, ha az épületmagasság < 20 m és a hóteher < 2 kn/m² 4) Szükséges nehezékteknő használata esetén, ha az épületmagasság > 20 m vagy a hóteher 2-3,8 kn/m2 5) Szükséges nehezékteknő használata nélkül, ha az épület magassága > 20 m vagy a hóteher 2-3,8 kn/m 2 6) Szükséges nehezékteknő használata esetén, ha a hóteher > 2 kn/m² vagy az épületmagasság > 20 m 93

95 Napkollektor kiválasztási segédlet Szerelési tartozékok Solar 5000 TF síkkollektorok tetőre szerelése esetén Kollektorok Összes kollektorszám Sorok száma FKC-2S FKC-2W Kollektorok száma soronként / Több sor sorba kapcsolása - igen - igen igen - igen - Több sor párhuzamos kapcsolása igen Cikkszám Hidraulikus csatlakozó FS FKC-2S FKC-2W FS ELT Cikkszám Szerelőkészletek FKA FKA FKA 4-2 1) FKA 3-2 1) FKA 9-2 1) FKC-2S FKA ) FKA ) FKA 3-2 1) FKA ) 2) FKA ) 2) FKA ) 2) FKA FKA FKC-2W FKA 4-2 1) FKA 9-2 1) Szolár rendszerek 1) A tetőfedés típusának megfelelően választandó 2) Szükséges, ha a hóteher > 2kN/m2, vagy az épületmagasság > 20 m 94

96 Szerelési tartozékok Solar 5000 TF síkkollektorok tetősíkba szerelése esetén Kollektorok Összes kollektor szám FKC-2S FKC-2W Sorok száma Kollektorok száma soronként Cikkszám Hidraulikus csatlakozó FKC-2S FS FKC-2W ELT Cikkszám Szerelőkészletek FKI ) FKI ) FKI ) FKC-2S FKI ) FKI ) FKI ) FKI ) FKI ) FKI ) FKC-2W FKI ) FKI ) FKI ) 1 2 1) A tetőfedés típusának megfelelően választandó Szerelési tartozékok Solar 5000 TF síkkollektorok lapos tetőre szerelés esetén Kollektorok Összes kollektorszám Sorok száma FKC-2S FKC-2W Kollektorok száma soronként / Több sor sorba kapcsolása - igen - igen igen - igen - Több sor párhuzamos kapcsolása igen Cikkszám Hidraulikus csatlakozó FKC-2S FS FKC-2W ELT Cikkszám Szerelőkészletek FKF FKF FKF FKC-2S FKF FKA ) FKA ) FKF FKF FKC-2W FKF FKF ) Szükséges, ha a hóteher > 2kN/m2, vagy az épületmagasság > 20 m 95

97 Napkollektor kiválasztási segédlet Csatlakozó tartozékok Solar 4000 TF síkkollektorhoz Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Csatlakozó egységcsomag FCC-1S kollektorhoz tetőszerkezetre szereléshez. Minden kollektor sorhoz egy szükséges, a következőkből áll: megerősített tömlőcsonk és csatlakozó tömlő tetőátvezetéshez 1 m hosszú, rugós pántbilincs, átmenet 18 mm-es szorítógyűrűs kötésre vagy ¾ -es külső menetre. Csatlakozó egységcsomag FCC-1S kollektorhoz síktetős szereléshez. Minden kollektor sorhoz egy szükséges, a következőkből áll: megerősített tömlőcsonk, rúgós pántbilincs, könyökkötés átmenettel 18 mm-es szorítógyűrűs kötésre vagy ¾ - es külső menetre. Sorkapcsoló egységcsomag tetőre szerelésnél (FCC-1S, FKC-2). Minden pótsorhoz egy szükséges, a következőkből áll: megerősített tömlőcsonk és csatlakozó tömlő, 1 m hosszú, rúgós pántbilincs, könyökkötés. Légtelenítő egységcsomag (FCC-1S, FKC- 2). Légtelenítő tartozékok, közvetlenül kollektoron vagy padlástérben, következőkből áll: hőálló légtelenítő automatika elzáró golyós-csappal, réztartály a légleválasztáshoz, átmenet 18 mm szorítógyűrűs kötésre vagy ¾"-es külső menetre. Csatlakozó egységcsomag szolár kétutas elosztókábelhez. Kötések szolár kétutas elosztókábeles csatlakozótömlők és szolár állomás bekötésére, szerelőanyag. WFS WFS FS ELT SDRZ Szolár rendszerek Csatlakozó tartozékok Solar 5000 TF síkkollektorhoz Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Csatlakozó egységcsomag FKC-2 tetőszerkezetre FS szereléshez. Minden kollektor sorhoz egy szükséges, a következőkből áll: megerősített tömlőcsonk és csatlakozó tömlő tetőátvezetéshez 1 m hosszú, rugós pántbilincs, átmenet 18 mm-es szorítógyűrűs kötésre vagy ¾ -es külső menetre. Csatlakozó egységcsomag FKC-2 tetőszerkezetbe FS szereléshez. Minden kollektor sorhoz egy szükséges, a következőkből áll: megerősített tömlőcsonk és csatlakozó tömlő tetőátvezetéshez 1 m hosszú, rúgós pántbilincs, könyökkötés, átmenet 18 mm-es szorítógyűrűs kötésre vagy ¾"-es külső menetre. Csatlakozó egységcsomag FKC-2 síktetős szereléshez. Minden kollektor sorhoz egy szükséges, a következőkből áll: megerősített tömlőcsonk, rúgós pántbilincs, könyökkötés átmenettel 18 mm-es szorítógyűrűs kötésre vagy ¾"-es külső menetre. FS

98 Csatlakozó tartozékok Solar 5000 TF síkkollektorhoz Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Sorkapcsoló egységcsomag tetőre szerelésnél FS (FCC-1S, FKC-2). Minden pótsor- hoz egy szükséges. A következőkből áll: megerősített tömlőcsonk és csatlakozó tömlő, 1 m hosszú, rúgós pántbilincs, könyökkötés. Légtelenítő egységcsomag (FCC-1S, ELT FKC-2). Légtelenítő tartozékok, közvetlenül kollektoron vagy padlástérben. A következőkből áll: hőálló légtelenítő automatika elzáró golyós-csappal, réztartály a légleválasztáshoz, átmenet 18 mm szorítógyűrűs kötésre vagy ¾"-es külső menetre. Csatlakozó egységcsomag szolár kétutas elosztókábelhez. Kötések szolár kétutas elosztókábeles csatlakozótömlők és szolár állomás bekötésére, szerelőanyag. SDR Z Csatlakozó tartozékok Solar 7000 TF síkkollektorokhoz Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Csatlakozó egységcsomag FKT-1-hez, FS tetőszerkezetre/tetőszerkezetbe. Minden kollektor sorhoz egy szükséges. A következőkből áll: flexibilis nemesacél bordástömlő UV- és hőálló hőszigetelt könyök tetőátvezetéshez, 1 m hosszú, átmenet 18 mm-es szorító-gyűrűs kötésre vagy ¾ külső menetre. Csatlakozó egységcsomag FKT-1-hez, FS síktető, minden kollektor sorhoz egy szükséges. A következőkből áll: UV- és hőálló hőszigetelés, könyökösszekötő, átmenet 18 mm-es szorítógyűrűs kötésre vagy ¾ külső menetre. Sorkapcsoló egységcsomag tetőre szerelésnél FS FKT-1-hez. Minden pótsorhoz egy szükséges. A következőkből áll: flexibilis nemesacél bordástömlő UV- és hőálló hőszigeteléssel 1 m hosszú, könyököszszekötő kötéssel. Légtelenítő egységcsomag FKT-1-hez. Légtelenítő tartozékok, közvetlenül kollektoron vagy padlástérben. A következőkből áll: hőálló légtelenítő automatika elzáró gömb-csappal, légleválasztó réztartály, átmenetek 18 mm szorítógyűrűs kötésre vagy ¾ külső menetre. ELT

99 Szolár tartozékok Alaptartozékok tetőre szereléshez Solar 4000 TF síkkollektorokhoz Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Alap egységcsomag tetőszerkezetre WMT FCC-1S kollektorhoz. Minden kollektor sorhoz egy szükséges, a következőkből áll: alumínium sínprofil, rögzítőanyag az első kollektorhoz, szükséges FKA 3, FKA 4 vagy FKA 9 tető összekötés. Bővítő egységcsomag tetőszerkezetre szere-léshez WMT FCC-1S kollektorhoz. További kollektorhoz szükséges, következőkből áll: alumínium sínprofil, rögzítőanyag, szükséges WMT 1 és FKA 3, FKA 4 vagy FKA 9 tető összekötés. Rögzítő készlet hullám-/hódfarkúcserépre, FKA tetőszerkezetre szereléshez FCC-1S, FKT- 1S/W kollek torokhoz. Minden kollektorra egy szükséges. A következőkből áll: 4 db átalakítható tetőfedő kapocs/kötőgerenda horog alumíniumból beakasztáshoz tető lécborításba vagy kötés szarufával, illeszthető léchez vagy hullámcseréphez. Rögzítő készlet hullám-/bádoglemezre, tetőszerkezetre szereléshez FCC-1S, FKT-1S/W kollektorokhoz. Minden kollektorra egy készlet szükséges. A készlet a következőkből áll: 4 db tőcsavar a rögzítéshez szarufán és szerelőanyagok. FKA Szolár rendszerek Rögzítő készlet palára/zsindelyre, tetőszerkezetre szereléshez FKT-1S/W, FCC-1S, kollektorokhoz. Minden kollektorra egy készlet szükséges. A következőkből áll: 4 db speciális tetőfedő kapocs padlástérben való rögzítéshez. FKA

100 Alaptartozékok tetőre szereléshez Solar 7000 TF síkkollektorokhoz Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Alap egységcsomag tetőszerkezetre FKA FKT-1S kollektorhoz. Minden kollektor sorhoz egy szükséges, a következőkből áll: alumínium sínprofil, rögzítőanyag az első kollektorhoz, szükséges FKA 3, FKA 4 vagy FKA 9 tető összekötés. Bővítő egységcsomag tetőszerkezetre FKA szereléshez FKT-1S kollektorhoz. További kollektorhoz szükséges, következőkből áll: alumínium sínprofil, rögzítőanyag, szükséges FKA 5 és FKA 3, FKA 4 vagy FKA 9 tető összekötés Alap egységcsomag tetőszerkezetre szereléshez FKA FKT-1W kollektorhoz. Minden kollektor sorra egy szükséges, a következőkből áll: alumínium sínprofil, rögzítőanyag az első kollektorhoz, szükséges: FKA 3, FKA 4 vagy FKA 9 tető összekötés. Bővítő egységcsomag tetőszerkezetre FKA szereléshez FKT-1W kollektorhoz. Minden kollektorra egy szükséges, a következőkből áll: alumínium sínprofil, rögzítőanyag, szükséges FKA 7 és FKA 3, FKA 4 vagy FKA 9 tető összekötés. Rögzítő készlet hullám-/hódfarkúcserépre, FKA tetőszerkezetre szereléshez FCC-1S, FKT- 1S/W kollek torokhoz. Minden kollektorra egy szükséges. A következőkből áll: 4 db átalakítható tetőfedő kapocs/kötőgerenda horog alumíniumból beakasztáshoz tető lécborításba vagy kötés szarufával, illeszthető léchez vagy hullámcseréphez. Rögzítő készlet hullám-/bádoglemezre, tetőszerkezetre szereléshez FCC-1S, FKT-1S/W kollektorokhoz. Minden kollektorra egy készlet szükséges. A készlet a következőkből áll: 4 db tőcsavar a rögzítéshez szarufán és szerelőanyagok. FKA Rögzítő készlet palára/zsindelyre, tetőszerkezetre szereléshez FKT-1S/W, FCC-1S, kollektorokhoz. Minden kollektorra egy készlet szükséges. A következőkből áll: 4 db speciális tetőfedő kapocs padlástérben való rögzítéshez. FKA

101 Szolár tartozékok Kiegészítő tartozékok tetőre szereléshez Solar 7000 TF síkkollektorokhoz Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Pótsín FKA 5-höz, alap egységcsomag FKA tető-szerkezetre szereléshez FKT-1S kollektorhoz, minden kollektor sorhoz egy szükséges tetőszerkezetre- vagy síktetős szereléshez, min. épületmagasság: > 20 m 100 m vagy hóterhelés: > 2 kn/m 2 3,1 kn/m 2, következőkből áll: alumínium sínprofil, rögzítőanyag. Tetőszerkezeti szerelésnél szükséges FKA 15, FKA 16 vagy FKA 17 hóterhelés profil. Pótsín FKA 6-hoz bővítő egységcsomag FKA tetőszerkezetre szereléshez FKT-1S, kollektorhoz, további kollektorokhoz egy szükséges tetőszerkezetre- vagy síktetős szereléshez, épületmagasság: > 20 m 100 m vagy hóterhelés: > 2 kn/m 2-3,1 kn/m 2, következőkből áll: alumínium sínprofil, rögzítőanyag, szükséges FKA 11, FKA 15, FKA 16 vagy FKA 17 hóterhelés profil. Hóterhelés profil hullám-/hódfarkú FKA cserépre, tetőszerkezetre szereléshez FKT-1S, kollektorhoz, kollektoronként egy szükséges tetőszerkezetre szerelésnél, épületmagasság: > 20 m m vagy hóterhelés: > 2 kn/m 2-3,1 kn/m 2, következőkből áll: alumínium sínprofil, átalakítható tetőfedő kapocs/kötőgerenda horog, 2 db, rögzítő-anyag, szükséges: FKA 11 vagy FKA 12 Hóterhelés profil pala-/zsindelytetőre, tetőszerkezetre FKA szereléshez FKT-1S, kollek torhoz. Minden kollektorhoz szükséges tetőszerkezeti szerelésnél, épületmagasság: > 20 m m vagy hóterhelés : > 2 kn/m 2-3,1 kn/m 2, következőkből áll: alumínium sínprofil, speciális tetőfedő kapocs rögzítéshez padlástérben, 2 db, rögzítőanyag szükséges: FKA 11 vagy FKA 12. Hóterhelés profil hullámlemez/bádoglemez tetőre, tetőszerkezetre szereléshez FKT-1S, kollektorhoz. Minden kollektorhoz szükséges tetőszerkezeti szerelésnél, épületmagasság: > 20 m m vagy hóterhelés: > 2 kn/m 2-3,1 kn/m 2, következőkből áll: alumínium sínprofil, tőcsavar rögzítéshez a szarufán, 2 db, szerelőanyag, szükséges: FKA 11 vagy FKA 12. FKA Szolár rendszerek 100

102 Tartozékok 1 önálló kollektor tetőbe szereléséhez Solar 7000 TF síkkollektorokhoz Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Alap egységcsomag hullámcserép tetőszerkezetbe FKI szereléshez FKT-1S kollektorhoz. Csak egy kollektornál alkalmazható, a következőkből áll: felső és alsó csatlakozólemez, bal és jobb oldallemez, rögzítőanyag. Pótsor egységcsomag hullámcserép tetőszerkezetbe FKI szereléshez FKT-1S kollektor- hoz. Alkalmas kollektorok bővítésére felfele, következőkből áll: középső fedőlemez, bal és jobb oldallemez, rögzítőanyag, szükséges: FKI 3. Alap egységcsomag hódfarkúcserép FKI tetőszerkezetbe szereléshez FKT-1S kollektorhoz. Csak egy kollektornál alkalmazható, a következőből áll: felső és alsó csatlakozólemez, bal és jobb oldallemez, rögzítőanyag. Pótsor egységcsomag hódfarkúcserép tetőszerkezetbe FKI szerelésre FKT-1S kollektorhoz. Kollektorok bővítésére alkalmas felfele, következőkből áll: középső fedőlemez, bal és jobb oldallemez, rögzítőanyag, szükséges: FKI 15. Alap egységcsomag hullámcserép FKI tetőszerkezetbe szereléshez FKT-1W kollektorhoz. Csak egy kollektornál alkalmazható, következőkből áll: felső és alsó csatlakozólemez, bal és jobb oldallemez, rögzítőanyag. Pótsor egységcsomag hullámcserép FKI tetőszerkezetbe szerelésre FKT-1W kollektorhoz. Egyes kollektorok bővítésére alkalmas felfele, következőkből áll: középső fedőlemezen, bal és jobb oldallemez, rögzítőanyag, szükséges: FKI 9. Alap egységcsomag hódfarkúcserép FKI tetőszerkezetbe szereléshez FKT-1W kollektorhoz. Csak egy kollektornál alkalmazható, következőkből áll: felső és alsó csatlakozólemez, bal és jobb oldallemez, rögzítőanyag. Pótsor egységcsomag hódfarkúcserép tetőszerkezetbe szereléshez FKT-1W kollektorhoz. Alkalmas kollektorok bővítésére felfele, következőkből áll: középső fedőlemezen, bal és jobb oldallemez, rögzítőanyag szükséges. FKI

103 Szolár tartozékok Tartozékok 2 vagy több kollektor tetőbe szereléséhez Solar 7000 TF síkkollektorokhoz Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Alap egységcsomag hullámcserép tetőszerkezetbe szereléshez 2 db FKT-1S kollektorhoz. Alkalmas két kollektorhoz, következőkből áll: felső és alsó csatlakozólemez, bal és jobb oldallemez, fedőléc, rögzítőanyag. Bővítő egységcsomag hullámcserép tetőszerkezetbe szereléshez FKT-1S kollektorhoz. További kollektoronként szükséges, következőkből áll: felső és alsó csatlakozólemez, fedőléc, rögzítőanyag, szükséges: FKI 5. FKI FKI Pótsor egységcsomag hullámcserép tetőszerkezetbe szereléshez 2 db FKT-1S kollektorhoz. Alkalmas bővítésre felfele két kollektorhoz, következőkből áll: középső fedőlemez, bal és jobb oldallemez, fedőléc, rögzítőanyag, szükséges: FKI 5. FKI Bővítő egységcsomag második sorra, hullámcserép tetőszerkezetbe szerelés hez, FKT-1S kollektorhoz. Minden további kollektorhoz második sorba szükséges, következőkből áll: középső fedőlemez, fedőléc, rögzítőanyag, szükséges: FKI 5, FKI 7 és ugyanennyi darabszámú FKI 6. Alap egységcsomag hódfarkúcserép tetőszerkezetbe szereléshez 2 db FKT-1S vagy kollektorhoz. Alkalmas két kollektorra, következőkből áll: felső és alsó csatlakozólemez, bal és jobb oldallemez, fedőléc, rögzítőanyag. Bővítő egységcsomag hódfarkúcserép tetőszerkezetbe szereléshez FKT-1S kollektorhoz, minden további kollektorhoz szükséges. Következőkből áll: felső és alsó csatlakozólemez, fedőléc, rögzítőanyag. Szükséges: FKI 17. Pótsor egységcsomag hódfarkúcserép tetőszerkezetbe szereléshez 2 db FKT 19-1S kollektorhoz. Alkalmas bővítésre felfele két kollektorra, következőkből áll: középső fedőlemez, bal és jobb oldallemez, fedőléc, rögzítőanyag, szükséges: FKI 17. FKI FKI FKI FKI Szolár rendszerek Bővítő egységcsomag második sorra hódfarkúcserép tetőszerkezetbe szereléshez FKT-1S kollektorhoz. Minden további kollektorra második sorban szükséges, következőkből áll: középső fedőlemez, fedőléc, rögzítőanyag, szükséges: FKI 17, FKI 19, ugyanennyi darabszámú FKI 18. FKI

104 Tartozékok 2 vagy több kollektor tetőbe szereléséhez Solar 7000 TF síkkollektorokhoz Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Alap egységcsomag hullámcserép tetőszerkezetbe szereléshez 2 db FKT-1W kollektorhoz, alkalmas két kollektorhoz. Következőkből áll: felső és alsó csatlakozólemez, bal és jobb oldallemez, fedőléc, rögzítőanyag. Bővítő egységcsomag hullámcserép tetőszerkezetbe szereléshez FKT-1W kollektorhoz, minden további kollektorhoz szükséges, következőkből áll: felső és alsó csatlakozólemez, fedőléc, rögzítőanyag. Szükséges: FKI 11 FKI FKI Pótsor egységcsomag hullámcserép tetőszerkezetbe szereléshez 2 db FKT-1W kollektorhoz. Alkalmas bővítésre felfele két kollektorhoz, következőkből áll: középső fedőlemez, bal és jobb oldallemez, fedőléc, rögzítőanyag, szükséges: FKI 11. Bővítő egységcsomag második sorba hullámcserép tetőszerkezetbe szereléshez FKT-1W kollektorhoz. Minden további kollektorra második sorban szükséges, következőkből áll: középső fedőlemez, fedőléc, rögzítőanyag,szükséges: FKI 11, FKI 13, ugyanennyi darabszámú FKI 12. Alap egységcsomag hódfarkúcserép tetőszerkezetbe szereléshez 2 db FKT- 1W kollektorhoz Alkalmas két kollektorhoz, következőkből áll: felső és alsó csatlakozólemez, bal és jobb oldallemez, fedőléc, rögzítőanyag. Bővítő egységcsomag hódfarkúcserép tetőszerkezetbe szereléshez FKT-1W kollektorhoz. További kollektoronként szükséges, következőkből áll: Felső és alsó csatlakozólemez, fedőléc,rögzítőanyag, szükséges: FKI 23 Pótsor egységcsomag hódfarkúcserép tetőszerkezetbe szereléshez 2 db FKT- 1W kollektorhoz. Alkalmas bővítésre felfele két kollektorhoz, következőkből áll: középső fedőlemez, bal és jobb oldallemez, fedőléc, rögzítőanyag, szükséges: FKI 23 Bővítő egységcsomag második sorba hódfarkúcserép tetőszerkezetbe szereléshez FKT-1W kollektorhoz. Minden további kollektorhoz második sorban szükséges, következőkből áll: középső fedőlemez, fedőléc, rögzítőanyag. Szükséges: FKI 23, FKI 25, ugyanennyi darabszámú FKI 24 FKI FKI FKI FKI FKI FKI

105 Szolár tartozékok Alaptartozékok homlokzati szereléshez Solar 7000 TF (FKT-1W) síkkollektorhoz Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Alap egységcsomag, síktető állvány, síktetős és homlokzati szereléshez W jelű kollektorhoz FKF Bővítő egységcsomag síktető állvány, síktetős és homlokzati szereléshez FKF Póttámasz síktetős és homlokzati szereléshez W jelű kollektorhoz FKF Alaptartozékok lapos tetőre szereléshez Solar 4000 TF síkkollektorhoz Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Síktető állvány FCC-1S síkkollektorhoz. Minden kollektorhoz szükséges. Kiegészítőként 1 kollektor esetén WMT 1, több kollektor esetén WMT 1 és WMT 2 tartósínek szükségesek. WMF Szolár rendszerek Alap egységcsomag tetőszerkezetre FCC-1S kollektorokhoz. Minden kollektor sorhoz egy szükséges, a következőkből áll: alumínium sínprofil, rögzítőanyag az első kollektorhoz, szükséges FKA 3, FKA 4 vagy FKA 9 rögzítő készlet. Bővítő egységcsomag tetőszerkezetre szere-léshez FCC-1S kollektorokhoz. További kollektorhoz szükséges, következőkből áll: alumínium sínprofil, rögzítőanyag, szükséges WMT 1 és FKA 3, FKA 4 vagy FKA 9 rögzítő készlet. WMT WMT

106 Alaptartozékok lapos tetőre szereléshez Solar 7000 TF síkkollektorhoz Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Alap egységcsomag síktető állványhoz FKF FKT-1S kollektorhoz. Minden kollektor sorhoz szükséges, következőkből áll: alumínium szerelőprofil állítható hajlásszöggel, alumínium sínprofil, szerelőanyag, szükséges: síktető teknő egységcsomag FKF 7 vagy helyszíni rögzítés. Bővítő egységcsomag, síktető állvány, FKF FKT-1S kollektorhoz. Minden további kollektorhoz szükséges, következőkből áll: alumínium szerelőprofil állítható hajlásszöggel: alumínium sínprofil, szerelőanyag, szükséges: FKF 3 és síktető teknő egységcsomag FKF 7 vagy helyszíni rögzítés. Alap egységcsomag, síktető állvány, síktetős FKF és homlokzati szereléshez, FKT-1W kollektorhoz. Minden kollektorhoz egy szükséges, következőkből áll: alumínium szerelőprofil állítható hajlásszöggel, alumínium sínprofil, szerelőanyag. Szükséges: síktető teknő egységcsomag FKF 7 vagy helyszíni rögzítés, hajlásszögű fali szerelésnél póttámasz FKF 9 szükséges. Bővítő egységcsomag, síktető állvány, síktetős és homlokzati szereléshez FKT-1W kollektorhoz. Minden további kollektorhoz szükséges, következőkből áll: alumínium szerelőprofil állítható hajlásszöggel, alumínium sínprofil, szerelőanyag. Szükséges: FKF 5 és síktető teknő egységcsomag FKF 7 vagy helyszíni rögzítés, hajlászszögű fali szerelésnél póttámasz FKF 9 szükséges. FKF

107 Szolár tartozékok Kiegészítő tartozékok lapos tetőre szereléshez Solar 7000 TF síkkollektorhoz Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Nehezékteknő készlet síktető állványokhoz. Minden állványhoz 1 készlet szükséges. Az ellensúlyozáshoz ömlesztett anyag, pl. beton, vagy kőlap használható. Tartalma 4 db 90 cm x 30 cm teknő. FKF Póttámasz FKT-1S kollektorhoz, minden kollektorhoz szükséges, épületmagasság: > m vagy hóterhelés: > 2 kn/m 2-3,1 kn/m 2 vagy síktető teknő szerelésnél 4., 7. és 10. kollektornál. Következőkből áll: alumínium szerelőprofil állítható hajlásszöggel, rögzítőanyag, szükséges: FKF 4. Póttámasz síktetős és homlokzati szereléshez FKT-1W kollektorhoz. Minden kollektorhoz szükséges, épületmagasság: > 20 m 100 m vagy hóterhelés: > 2 kn/m 2-3,1 kn/m 2 vagy síktető teknős szerelésnél vagy fai szerelésnél, a következőkből áll: alumínium szerelőprofil állítható hajlászszöggel, rögzítőanyag, szükséges: FKF 6, FKF FKF Alap egységcsomag, pótsín, síktetős szereléshez, FKT-1W kollektorhoz. Minden kollektor sorhoz egy szükséges, síktetős szerelésnél, épületmagasság: > 20 m m vagy hóterhelés : > 2 kn/m 2-3,1 kn/m 2, következőkből áll: alumínium sínprofil, rögzítőanyag. Bővítő egységcsomag, pótsín, síktetős szereléshez, FKT-1W kollektorhoz. Minden kollektorhoz szükséges síktetős szerelésnél épületmagasság: > 20 m m vagy hóterhelés > 2 kn/m 2-3,1 kn/m 2, következőkből áll: alumínium sínprofil, rögzítőanyag, szükséges: FKA 13 és póttámasz FKF 9. Pótsín FKF 3-hoz, FKT-1S kollektorhoz. Minden kollektor sorhoz egy szükséges tetőszerkezetre- vagy síktetős szereléshez, min. épületmagasság: > 20 m 100 m vagy hóterhelés : > 2 kn/m 2-3,1 kn/ m 2, következőkből áll: alumínium sínprofil, rögzítőanyag, Pótsín FKF 4-hez, FKT-1S kollektorhoz. További kollektorokhoz egy szükséges tetőszerkezetre- vagy síktetős szereléshez, épületmagasság: > 20 m 100 m vagy hóterhelés : > 2 kn/m 2-3,1 kn/m 2, következőkből áll: alumínium sínprofil, rögzítőanyag, szükséges FKA 11 és FKF 8. FKA FKA FKA FKA Szolár rendszerek 106

108 Alaptartozékok tetőre szereléshez Solar 5000 TF síkkollektorokhoz Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Alap egységcsomag tetőszerkezetre FKA FKC-2S kollektorhoz. Minden kollektor sorhoz egy szükséges, a következőkből áll: alumínium sínprofil, rögzítőanyag az első kollektorhoz, szükséges FKA 3, FKA 4 vagy FKA 9 tető összekötés. Bővítő egységcsomag tetőszerkezetre szereléshez FKC-2S kollektorhoz. További kollektorhoz szükséges, következőkből áll: alumínium sínprofil, rögzítőanyag, szükséges FKA 5-2 és FKA 3-2, FKA 4-2 vagy FKA 9-2 rögzítő készlet. FKA Alap egységcsomag tetőszerkezetre szereléshez FKC-2W kollektorhoz. Minden kollektor sorra egy szükséges, a következőkből áll: alumínium sínprofil, rögzítőanyag az első kollektorhoz, szükséges: FKA 3-2, FKA 4-2 vagy FKA 9-2 rögzítő készlet. Bővítő egységcsomag tetőszerkezetre szereléshez FKC-2W kollektorhoz. Minden kollektorra egy szükséges, a következőkből áll: alumínium sínprofil, rögzítőanyag, szükséges FKA 7 és FKA 3-2, FKA 4-2 vagy FKA 9-2 rögzítő készlet. Rögzítő készlet hullám-/hódfarkúcserépre, tetőszerkezetre szereléshez FCC-1S, FKT- 1S/W kollek torokhoz. Minden kollektorra egy szükséges. A következőkből áll: 4 db átalakítható tetőfedő kapocs/kötőgerenda horog alumíniumból beakasztáshoz tető lécborításba vagy kötés szarufával, illeszthető léchez vagy hullámcseréphez. Rögzítő készlet hullám-/bádoglemezre, tetőszerkezetre szereléshez FKC-2S/W kollektorhoz. Minden kollektorra egy készlet szükséges. A készlet a következőkből áll: 4 db tőcsavar a rögzítéshez szarufán és szerelőanyagok. FKA FKA FKA FKA Rögzítő készlet palára/zsindelyre, tetőszerkezetre szereléshez FKC-2S/W kollek torhoz. Minden kollektorra egy készlet szükséges. A következőkből áll: 4 db speciális tetőfedő kapocs padlástérben való rögzítéshez. FKA

109 Szolár tartozékok Kiegészítő tartozékok tetőre szereléshez Solar 5000 TF síkkollektorokhoz Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Pótsín FKA 5-2-höz, alap egységcsomag FKA tető-szerkezetre szereléshez FKC-2S kollektorhoz, minden kollektor sorhoz egy szükséges tetőszerkezetre- vagy síktetős szereléshez, min. épületmagasság: > 20 m 100 m vagy hóterhelés: > 2 kn/m 2 3,1 kn/m 2, következőkből áll: alumínium sínprofil, rögzítőanyag. Tetőszerkezeti szerelésnél szükséges FKA 15-2, FKA 16-2 vagy FKA 17-2 hóterhelés profil. Pótsín FKA 6-hoz bővítő egységcsomag FKA tetőszerkezetre szereléshez FKC-2S kollektorhoz, további kollektorokhoz egy szükséges tetőszerkezetre- vagy síktetős szereléshez, épületmagasság: > 20 m 100 m vagy hóterhelés: > 2 kn/m 2-3,1 kn/m 2, következőkből áll: alumínium sínprofil, rögzítőanyag, szükséges FKA 11, FKA 15, FKA 16 vagy FKA 17 hóterhelés profil. Hóterhelés profil hullám-/hódfarkú FKA cserépre, tetőszerkezetre szereléshez FKC-2S kollektorhoz, kollektoronként egy szükséges tetőszerkezetre szerelésnél, épületmagasság: > 20 m m vagy hóterhelés: > 2 kn/m 2-3,1 kn/m 2, következőkből áll: alumínium sínprofil, átalakítható tetőfedő kapocs/kötőgerenda horog, 2 db, rögzítő-anyag, szükséges: FKA 11-2 vagy FKA 12-2 Hóterhelés profil pala-/zsindelytetőre, tetőszerkezetre FKA szereléshez FKC-2S kollektorhoz. Minden kollektorhoz szükséges tetőszerkezeti szerelésnél, épületmagasság: > 20 m m vagy hóterhelés : > 2 kn/m 2-3,1 kn/m 2, következőkből áll: alumínium sínprofil, speciális tetőfedő kapocs rögzítéshez padlástérben, 2 db, rögzítőanyag szükséges: FKA 11-2 vagy FKA Hóterhelés profil hullámlemez/bádoglemez tetőre, tetőszerkezetre szereléshez FKC-2S kollektorhoz. Minden kollektorhoz szükséges tetőszerkezeti szerelésnél, épületmagasság: > 20 m m vagy hóterhelés: > 2 kn/m 2-3,1 kn/m 2, következőkből áll: alumínium sínprofil, tőcsavar rögzítéshez a szarufán, 2 db, szerelőanyag, szükséges: FKA 11-2 vagy FKA 12-2 FKA

110 Tartozékok 1 önálló kollektor tetőbe szereléséhez Solar 5000 TF síkkollektorokhoz Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Alap egységcsomag hullámcserép tetőszerkezetbe FKI szereléshez FKC-2S kollektorhoz. Csak egy kollektornál alkalmazható, a következőkből áll: felső és alsó csatlakozólemez, bal és jobb oldallemez, rögzítőanyag. Alap egységcsomag hódfarkúcserép FKI tetőszerkezetbe szereléshez FKC-2S kollektorhoz. Csak egy kollektornál alkalmazható, a következőből áll: felső és alsó csatlakozólemez, bal és jobb oldallemez, rögzítőanyag. Alap egységcsomag hullámcserép FKI tetőszerkezetbe szereléshez FKC-2W kollektorhoz. Csak egy kollektornál alkalmazható, következőkből áll: felső és alsó csatlakozólemez, bal és jobb oldallemez, rögzítőanyag. Alap egységcsomag hódfarkúcserép tetőszerkezetbe szereléshez FKC-2W kollektorhoz. Csak egy kollektornál alkalmazható, következőkből áll: felső és alsó csatlakozólemez, bal és jobb oldallemez, rögzítőanyag. FKI Tartozékok 2 vagy több kollektor tetőbe szereléséhez Solar 5000 TF síkkollektorokhoz Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Alap egységcsomag hullámcserép tetőszerkezetbe FKI szereléshez 2 db FKC-2S kollektorhoz. Alkalmas két kollektorhoz, következőkből áll: felső és alsó csatlakozólemez, bal és jobb oldallemez, fedőléc, rögzítőanyag. Bővítő egységcsomag hullámcserép tetőszerkezetbe szereléshez FKC-2S kollektorhoz. További kollektoronként szükséges, következőkből áll: felső és alsó csatlakozólemez, fedőléc, rögzítőanyag, szükséges: FKI 5. FKI Alap egységcsomag hódfarkúcserép tetőszerkezetbe szereléshez 2 db FKC-2S kollektorhoz. Alkalmas két kollektorra, következőkből áll: felső és alsó csatlakozólemez, bal és jobb oldallemez, fedőléc, rögzítőanyag. FKI Bővítő egységcsomag hódfarkúcserép tetőszerkezetbe szereléshez FKC-2S kollektorhoz, minden további kollektorhoz szükséges. Következőkből áll: felső és alsó csatlakozólemez, fedőléc, rögzítőanyag. Szükséges: FKI 17. FKI

111 Szolár tartozékok Tartozékok 2 vagy több kollektor tetőbe szereléséhez Solar 5000 TF síkkollektorokhoz Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Alap egységcsomag hullámcserép FKI tetőszerkezetbe szereléshez 2 db FKC-2W kollektorhoz. alkalmas két kollektorhoz. Következőkből áll: felső és alsó csatlakozólemez, bal és jobb oldallemez, fedőléc, rögzítőanyag. Bővítő egységcsomag hullámcserép tetőszerkezetbe szereléshez FKC-2W kollektorhoz, minden további kollektorhoz szükséges, következőkből áll: felső és alsó csatlakozólemez, fedőléc, rögzítőanyag. Szükséges: FKI 11 FKI Alap egységcsomag hódfarkúcserép tetőszerkezetbe szereléshez 2 db FKC-2W kollektorhoz. Alkalmas két kollektorhoz, következőkből áll: felső és alsó csatlakozólemez, bal és jobb oldallemez, fedőléc, rögzítőanyag. Bővítő egységcsomag hódfarkúcserép tetőszerkezetbe szereléshez FKC-2W kollektorhoz. További kollektoronként szükséges, következőkből áll: Felső és alsó csatlakozólemez, fedőléc,rögzítőanyag, szükséges: FKI 23 FKI FKI Alaptartozékok homlokzati szereléshez Solar 5000 TF (FKC-2W) síkkollektorhoz Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Alap egységcsomag, síktető állvány, síktetős és homlokzati szereléshez W jelű kollektorhoz FKF Szolár rendszerek Bővítő egységcsomag síktető állvány, síktetős és homlokzati szereléshez FKF Póttámasz síktetős és homlokzati szereléshez W jelű kollektorhoz FKF

112 Alaptartozékok lapos tetőre szereléshez Solar 5000 TF síkkollektorhoz Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Alap egységcsomag síktető állványhoz FKF FKC-2S kollektorhoz. Minden kollektor sorhoz szükséges, következőkből áll: alumínium szerelőprofil állítható hajlásszöggel, alumínium sínprofil, szerelőanyag, szükséges: síktető teknő egységcsomag FKF 7 vagy helyszíni rögzítés. Bővítő egységcsomag, síktető állvány, FKF FKC-2S kollektorhoz. Minden további kollektorhoz szükséges, következőkből áll: alumínium szerelőprofil állítható hajlásszöggel: alumínium sínprofil, szerelőanyag, szükséges: FKF 3 és síktető teknő egységcsomag FKF 7 vagy helyszíni rögzítés. Alap egységcsomag, síktető állvány, FKF síktetős és homlokzati szereléshez, FKC-2W kollektorhoz. Minden kollektorhoz egy szükséges, következőkből áll: alumínium szerelőprofil állítható hajlásszöggel, alumínium sínprofil, szerelőanyag. Szükséges: síktető teknő egységcsomag FKF 7-2 vagy helyszíni rögzítés, hajlásszögű fali szerelésnél póttámasz FKF 9-2 szükséges. Bővítő egységcsomag, síktető állvány, síktetős és homlokzati szereléshez FKC-2W kollektorhoz. Minden további kollektorhoz szükséges, következőkből áll: alumínium szerelőprofil állítható hajlásszöggel, alumínium sínprofil, szerelőanyag. Szükséges: FKF 5-2 és síktető teknő egységcsomag FKF 7-2 vagy helyszíni rögzítés, hajlásszögű fali szerelésnél póttámasz FKF 9-2 szükséges. FKF

113 Szolár tartozékok Kiegészítő tartozékok lapos tetőre szereléshez Solar 5000 TF síkkollektorhoz Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Nehezékteknő készlet síktető állványokhoz. Minden állványhoz 1 készlet szükséges. Az ellensúlyozáshoz ömlesztett anyag, pl. beton, vagy kőlap használható. Tartalma 4 db 90 cm x 30 cm teknő. FKF Póttámasz FKC-2S kollektorhoz, épületmagasság: > m vagy hóterhelés: > 2 kn/m 2-3,1 kn/m 2 vagy síktető teknő szerelésnél 4., 7. és 10. kollektornál. Következőkből áll: alumínium szerelőprofil állítható hajlásszöggel, rögzítőanyag, szükséges: FKF 4. FKF Póttámasz síktetős és homlokzati szereléshez FKC-2W kollektorhoz. Szükséges, ha az épületmagasság: > 20 m 100 m vagy hóterhelés: > 2 kn/m 2-3,1 kn/m 2 vagy síktető teknős szerelésnél vagy fai szerelésnél, a következőkből áll: alumínium szerelőprofil állítható hajlásszöggel, rögzítőanyag, szükséges: FKF 6, FKF Pótsín FKF 3-2-höz FKC-2S kollektor esetén. Minden kollektor sorhoz egy szükséges tetőszerkezetre- vagy síktetős szereléshez, min. épületmagasság: > 20 m 100 m vagy hóterhelés : > 2 kn/m 2-3,1 kn/m 2, következőkből áll: alumínium sínprofil, rögzítőcsavarok. Pótsín FKF 4-2-höz, FKC-2S kollektor esetén. További kollektorokhoz egy szükséges tetőszerkezetre- vagy síktetős szereléshez, épületmagasság: > 20 m 100 m vagy hóterhelés : > 2 kn/m 2-3,1 kn/m 2, következőkből áll: alumínium sínprofil, rögzítőanyag, szükséges FKA 11-2 és FKF 8-2. FKA FKA Szolár rendszerek 112

114 Tartozékok Solar 7000 TV kollektorhoz Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Csatlakozó csőkészlet VK és VK FS vákuumcsöves kollektorokhoz, ferde tetőre szereléshez. Kollektor soronként 1 készlet szükséges. Hőszigetelt, 1m hoszszúságú, flexibilis rozsdamentes acélcső szorítógyűrűs csatlakozással (18 mm) vagy külső menettel (3/4"). Csatlakozó készlet VK és VK FS vákuumcsöves kollektorokhoz, lapos tetőre szereléshez. Kollektor soronként 1 készlet szükséges. Tartalma 2db réz csatlakozó könyök szorítógyűrűs csatlakozással (18 mm) vagy külső menettel (3/4"). Csatlakozó készlet 15 mm-es rézcsőhöz (pl. SDR 15) SDR Z Csatlakozó készlet 2 kollektor közötti csatlakozáshoz SZ Elzárószelep vákuumcsöves kollektorokkal szerelt rendszerhez. Több sor párhuzamos kötésekor szükséges az egyes sorok kizárásának biztosításához feltöltés esetén. Hőhordozó folyadék vákuumcsöves kollektorokhoz. Készre kevert, adalékolt, vöröses színű propilénglikol-víz keverék (55/45 tf%). Más szerrel keverni tilos! Fagyvédelem -28 C-ig. 10 liter Hőhordozó folyadék vákuumcsöves kollektorokhoz. Készre kevert, adalékolt, vöröses színű propilénglikol-víz keverék (55/45 tf%). Más szerrel keverni tilos! Fagyvédelem -28 C-ig. 20 liter Alap tartó sínkészlet tetőszerkezetre szereléshez 2 db VK kollektorhoz. SZ WTV WTV VKA Alap tartósín készlet tetőszerkezetre szereléshez 3 db VK kollektorhoz vagy 1db VK és 1db VK kollektorhoz. Alap tartósín készlet 1db VK vagy VK kollektorhoz. Ferde tető esetén megfelelő rögzítőkészlet (VKB..), lapos tető esetén állvány (VKF..) szükséges. Rögzítő készlet hullám tetőcseréphez VK és VK kollektorokhoz. 4db rögzítőkapocs/készlet. Használható 2db VK vagy 1db VK kollektorhoz. A csomag fa alátét lemezeket tartalmaz a magasság beállításához. VKA VKA VKB

115 Szolár tartozékok Tartozékok Solar 7000 TV kollektorhoz Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Rögzítő készlet hullám tetőcseréphez VK VKB és VK kollektorokhoz. 6db rögzítőkapocs/készlet. Használható 3db VK vagy 1-1db VK és VK kollektorhoz. A csomag fa alátét lemezeket tartalmaz a magasság beállításához. Rögzítő készlet hornyolt cseréphez VK és VK kollektorokhoz. 4db rögzítőkapocs/készlet. Használható 2db VK vagy 1db VK kollektorhoz. A csomag fa alátét lemezeket tartalmaz a magasság beállításához. VKB Rögzítő készlet hornyolt cseréphez VK és VK kollektorokhoz. 6db rögzítőkapocs/készlet. Használható 3db VK vagy 1-1db VK és VK kollektorhoz. A csomag fa alátét lemezeket tartalmaz a magasság beállításához. Rögzítő készlet zsindely lemezhez VK és VK kollektorokhoz. 4db rögzítőkapocs/ készlet. Használható 2db VK vagy 1db VK kollektorhoz. A csomag fa alátét lemezeket tartalmaz a magasság beállításához. VKB VKB Rögzítő készlet zsindely lemezhez VK és VK kollektorokhoz. 6db rögzítőkapocs/ készlet. Használható 3db VK vagy 1-1db VK és VK kollektorhoz. A csomag fa alátét lemezeket tartalmaz a magasság beállításához. Rögzítő készlet hullámlemezhez VK és VK kollektorokhoz. 4db rögzítőkapocs/ készlet. Használható 2db VK vagy 1db VK kollektorhoz. A csomag fa alátét lemezeket tartalmaz a magasság beállításához. Rögzítő készlet hullámlemezhez VK és VK kollektorokhoz. 6db rögzítőkapocs/ készlet. Használható 3db VK vagy 1-1db VK és VK kollektorhoz. A csomag fa alátét lemezeket tartalmaz a magasság beállításához. Tartó állvány vákuumcsöves kollektorokhoz síktető vagy homlokzati szereléshez. Dőlésszög A készlet tartalmaz rögzítő csavarokat talpazathoz való rögzítéshez. Kollektoronként 1 készlet, valamint VKA 5 szükséges. VKB VKB VKB VKF Szolár rendszerek Tartó állvány vákuumcsöves kollektorokhoz síktető vagy homlokzati szereléshez. Dőlésszög 45. A készlet tartalmaz rögzítő csavarokat talpazathoz való rögzítéshez. Kollektoronként 1 készlet, valamint VKA 5 szükséges. VKF

116 Kiegészítők napkollektoros rendszerekhez Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Szolár tágulási tartály fali tartóval, 18 liter, 1-3 kollektor, max. üzemi nyomás: 8 bar Szolár tágulási tartály fali tartóval, 25 liter, 4-5 kollektor, max. üzemi nyomás: 8 bar Szolár tágulási tartály fali tartóval, 35 liter, 6-8 kollektor, max. üzemi nyomás: 8 bar Szolár tágulási tartály, 50 liter, max. üzemi nyomás: 10 bar Szolár tágulási tartály, 80 liter, max. üzemi nyomás: 10 bar Előtét tartály a tágulási tartály magas hőmér séklettől való megvédésére, falitartóval, 5 liter. Előtét tartály a tágulási tartály magas hőmérséklettől való megvédésére, falitartóval, 12 liter. SAG SAG SAG SAG SAG VSG VSG Háromutas váltószelep, 230 V, csatlakozás R ¾", K VS =4,5 m 3 /h Háromutas váltószelep, 230 V, csatlakozás R 1", K VS =6,5 m 3 /h Termosztatikus keverőszelep, állítható: C, forrázás védelemmel, csatlakozás R ¾" DWU DWU TWM Szolár kétutas elosztókábel, 2-4 kollektorhoz Cu 15 mm tekercsben; szolárkör csövezés megkönnyítésére; 15 m szigetelt előre- és visszatérő cső; hőszigetelt, UV- és hőálló 170 C-ig; puha, hajlékony rézcső Cu 15 x 0,8 mm; kéteres érzékelő kábel Szolár kétutas elosztókábel, 4-6 kollektor Cu 18 mm tekercsben; szolárkör csövezés megkönnyítésére; 15 m szigetelt előre és visszatérő cső; hőszigetelt, UV- és hőálló max. 170 C-ig; puha, hajlékony rézcső Cu 18 x 1 mm; kéteres érzékelő kábel. Csatlakozó egységcsomag szolár kétutas elosztókábelhez, kötések szolár kétutas elosztókábeles csatlakozótömlők és szolár állomás bekötésére, szerelőanyag. SDR SDR SDR Z

117 Szolár tartozékok Kiegészítők napkollektoros rendszerekhez Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Szolár kézi feltöltőpumpa SHP sárgarézből, szolár rendszerhez való fix bekötéssel. Alkalmas külső szolár folyadékból való utántöltésre kis mértékű nyomásveszteség esetén, de nem alkalmas rendszer feltöltésre és átöblítésre. Elérhető nyomás 4 bar. Csatlakozás 1/2", hossz 225 mm. Szolár hőhordozó folyadék fagyáspont ellenőrző WTP PH ellenőrző WTF szolár folyadékokhoz a korrózióvédelem felülvizsgálatára. 100 db WTI Szolár szerviztáska szolár rendszer vizsgálatára és gondozására. Tartalma: refraktométer fagyáspont ellenőrzéshez, multiméter feszültség, áramerősség, ellenállás és hőmérséklet mérésekhez, nyomásmérő a tágulási tartályokhoz, elemlámpa, PH-ellenőrző, iránytű, csavarhúzó, SW5-ös imbusz-kulcs Termosztatikus irányváltó és keverőegység átfolyós vízmelegítők vagy kombi falikazánok napkollektoros melegvíz rásegítésére. 45 C szolártól érkező vízhőfok felett kikerüli a gázkészüléket, így az nem kapcsol be. Előbeállított kifolyó vízhőfok 45 C. Hőhordozó folyadék. Síkkollektorokhoz használható, színtelen, készre kevert, adalékolt propilén-glikol víz keverék (45%). Más szerrel keverni tilos! Fagyvédelem: -30 C, 20 liter Hőhordozó folyadék. Síkkollektorokhoz használható, színtelen, készre kevert, adalékolt propilén-glikol víz keverék (45%). Más szerrel keverni tilos! Fagyvédelem: -30 C, 10 liter SSK SOLAR KIT WTF WTF Szolár rendszerek 116

118 Szabályozók napkollektoros rendszerekhez Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Hőmérséklet különbség szabályozó digitális kijelzővel. A csomag tartalmaz 2 db hőmérséklet érzékelőt. B-sol Szolár szabályozó szolárrendszerekhez egy fogyasztóval, megvilágított LCD kijelzővel beépítési sémával, egyszerű kezeléssel, kapcsolási kimenettel fordulatszám szabályzású szivattyúhoz alsó szabályozási határral, állítható hőmérsékletkülönbség (4-20 K) és HMV hőmérséklet szabályozás C, állítható kollektor max. és min. hőmérséklet, 2 hőérzékelő. Többféle működésű szolár szabályozó. 27 különböző kapcsolás választható. A napenergia különböző hasznosítása: HMV készítés, fűtésrásegítés, uszodafűtés... Plusz funkciók: pl. visszatérő előfűtés, tároló áttöltés, 2 kollektor mező kezelése, külső hőcserélő vezérlés. Megvilágított LCD kijelző beépítési sémákkal, beépített hőmennyiségmérővel, (WMZ 3 alkalmazásával) 2 kapcsolási pont fordulatszám szabályozott szivattyúhoz alsó szabályozási határral, 3 kimenet további felhasználókhoz, 2 hőérzékelő. Hőmennyiségmérő B-sol 300 szolár szabályozóhoz. Tartalma: térfogatáram mérő impulzus jeladóval és két hőmérséklet érzékelő. Kapcsolómodul FR 100, FR 110, FW 100 és FW 200 szabályozókhoz szolár melegvíz-készítéshez. A csomag tartalmaz 1db kollektor- és 1 db tároló hőmérséklet érzékelőt. Kapcsolómodul FW 200, FW 500 szabályozókhoz szolár melegvíz-készítéshez és fűtés-rásegítéshez. A csomag tartalmaz 1 db kollektor-, 2 db tároló- és 1 db fűtővíz hőmérséklet érzékelőt. Kiegészítő kollektor hőérzékelő második kollektormező alkalmazása esetén B-sol 300 és ISM 2 szolár szabályozókhoz. B-sol B-sol WMZ ISM ISM TF Kiegészítő vízhőmérséklet érzékelő B-sol 300 és ISM 2 szolár szabályozókhoz. SF

119 Szolár tartozékok Szolár szivattyúállomások napkollektoros rendszerekhez Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Egycsöves szolár állomás 5 kollektorig. AGS 5E Egy második kollektor mező vagy felhasználó bekötése a szolárrendszerbe, szolár szivattyú 4 m szállítómagasságig, elzáró szelep beépített hőmérsékletmérővel és nyitható gravitációs fékkel a visszatérőben, biztonsági szelep 6 bar nyomással és csatlakozási pont a tágulási tartályhoz, mosó és töltőállomás, térfogatáram mérő 0,5-6 l/min. Szorító gyűrűs kötés 15 mm-es csőhöz. Ha nincs kétcsöves szolár állomás a rendszerben mindig egy plusz légtelenítő vagy levegőleválasztó szükséges. Kétcsöves szolár állomás 5 kollektorig, AGS szolár szivattyú 4 m emelőmagasságig, elzáró szelepek beépített hőmérsékletmérővel, gravitációs fék az előremenő és visszatérőben, biztonsági szelep 6 bar nyomással, csatlakozás a tágulási tartályhoz, töltő és átmosó csatlakozás, beépített levegőleválasztó, térfogatáram mérő 0,5-6 l/min. Szorító gyűrűs kötés 15 mm-es csőhöz. Egycsöves szolár állomás 10 kollektorig. Felszereltség mint AGS 5E, csak szolár szivattyú 6m emelőmagasságig és térfogatáram mérő 2-16 l/min. Szorítógyűrűs csatlakozás 22 mm-es csőhöz. AGS 10E Szolár rendszerek Szolár állomás 6-10 kollektorig, felszereltség mint AGS 5 csak szolár szivatytyú 6 m emelőmagasságig és térfogatáram mérő 2-16 l/min. Szorító gyűrűs kötés 22 mm-es csőhöz. AGS Kétutas szolár állomás kollektorig szolár szivattyúval, elzáró- és biztonsági szerelvényekkel, visszacsapó szeleppel, hőmérőkkel, légleválasztóval, nyomásmérővel, feltöltő csatlakozással, térfogatáram-mérővel, hőszigetelő dobozban. Előremenő és visszatérő csatlakozás 28 mm. Kétutas szolár állomás kollektorig szolár szivattyúval, elzáró- és biztonsági szerelvényekkel, visszacsapó szeleppel, hőmérőkkel, légleválasztóval, nyomásmérővel, feltöltő csatlakozással, térfogatáram-mérővel, hőszigetelő dobozban. Előremenő és visszatérő csatlakozás 28 mm. AGS AGS

120 Napkollektoros rendszer kiválasztásához jó tudni, hogy... mire szeretnénk használni (melegvíz-készítés, medence fűtés, fűtésrásegítés)? A kollektor típusa függ az alkalmazási területtől. Fűtésrásegítés esetén a nyári időszakban a nagyobb kollektor felület miatt nagy mennyiségű hő termelődik, amit el kell tudni használni (pl. medencefűtés vagy puffer tároló). meglévő rendszer kiegészítése, vagy új telepítés? Meglévő rendszer esetén hagyományos, indirekt tárolót is alkalmazhatunk, míg új telepítés esetén a 2 hőcserélős szolár tároló alkalmazható. melegvíz-készítésnél hány főt kell kiszolgálnia a rendszernek? A tárolt víz térfogata függ a napi melegvíz igénytől. Családi ház esetén megközelítőleg számolhatunk fejenként 50 liter melegvíz igénnyel és ennek min. 1,5-szörösére választjuk a szolár tárolót. fűtésrásegítés esetén alacsony hőmérsékletű lesz-e a fűtés (padlófűtés, falfűtés, fan-coil)? Fűtésrásegítés elsősorban az alacsony hőmérsékletű fűtési rendszerekben fejti ki hatását. hol helyezhető el a napkollektor (tetőn, tetőben, esetleg lapos tetőn)? Az eltérő szerelési módok más-más szerelési anyagokat igényelnek. ferde tetőre való szerelésnél milyen a tető borítása (cserép, zsindely, hullámlemez)? Az eltérő borítások eltérő rögzítő készleteket igényelnek. ha gázkazánnal közös rendszert alakítunk ki, milyen a kazán szabályozása, tudja-e fogadni a napkollektoros rendszert? A legújabb Bosch Heatronic III. elektronikával rendelkező készülékek szabályozói tudják kezelni a napkollektoros rendszereket. Ezekben az esetekben elegendő egy megfelelő szolár modul beépítése, a szabályozó maga a fűtési szabályozó lesz. Egyéb esetben önálló szolár szabályozóra van szükség. 119

121 Szolár rendszer ajánlatok Jelmagyarázat a kapcsolási sémákhoz: Rövidítések: AB AF AGS 5 / AGS 5E / AGS 10 AV B-sol 100 / 300 DWU E FW 100 / 200 HK HP HW ISM IPM KW LA MAG M P RE SAG SB SF SP SV TWM T 1 T 2 T 3 / T 4 VF WW WT Gyűjtő edény Külső hőmérséklet érzékelő Szolár szivattyú állomás Elzáró szerelvény Szolár szabályozó Váltószelep Leeresztő szelep Időjáráskövető szabályozó szolár vezérléssel Fűtési kör Fűtési szivattyú (primer kör) Hidraulikus váltó Szolár modul Fűtési modul Hidegvíz Levegő leválasztó Tágulási tartály 3-utas keverő Fűtési szivattyú (szekunder kör) Átfolyási vízmennyiség-beállító kijelzővel Szolár tágulási tartály Gravitációs fék (visszacsapó szelep) Tároló hőmérséklet-érzékelő Szolárköri szivattyú Biztonsági szelep Termosztatikus keverőszelep Kollektor hőmérséklet-érzékelő Szolár-tároló hőmérséklet-érzékelő Kiegészítő hőmérséklet-érzékelő Előremenő hőfokérzékelő Használati melegvíz Hőcserélő Szolár rendszerek 120

122 1. Szolár csomag SOLAR KIT csomag Kombi- vagy tárolóval egybeépített készülék kiegészítése (1 kollektor) Meglévő kombi- vagy tárolóval egybeépített kazán kiegészítéséhez ajánlott kapcsolás. A régi HMV rendszer elé egy egy-hőcserélős tároló kerül beépítésre. A napkollektor az elűfőtő tárolót melegíti. Vízelvétel esetén a szolár tárolóból előmelegített víz áramlik a Solar Kit egységhez, ami a víz hőmérsékletétől függően irányítja a vizet a fogyasztóhoz vagy a készülékhez utófűtésre. Az utófűtött víz ismét a Solar Kit egységbe kerül, majd szükség szerint hidegvíz hozzákeveréssel 45 C-os hőmérsékletű víz jut el a fogyasztóhoz, így biztosítva a forrázásvédelmet. A csomaghoz tetőborítástól függő rögzítőkészlet szükséges (FKA 3, FKA 4 vagy FKA 9). 121

123 Szolár rendszer ajánlatok db Cikkszám Megnevezés Jellemzők FCC-1S Síkkollektor álló elrendezésű szereléshez WMT 1 Alap rögzítő sín készlet tetőszerkezetre WFS 20 Flexibilis csatlakozó készlet ELT 5 Légtelenítő készlet SAG 18 Szolár tágulási tartály 18 liter AGS 5E Egyutas szolár állomás WTF 20 Hőhordozó folyadék (Tyfocor L) 20 liter ST 120-1Z 120 literes indirekt fűtésű tároló B-SOL 100 Szolár szabályozó automatika SOLAR KIT Termosztatikus irányváltó készlet SOLAR KIT csomag Nettó listaár: Ft WMT 1 Szolár rendszerek SOLAR KIT AGS 5E WTF 20 ST 120-1Z WFS 20 SAG 18 FCC-1S ELT 5 B-sol

124 2. Szolár csomag BOSCH FCC BÁZIS csomag Meglévő két-hőcserélős tároló esetén melegvíz-készítéshez, szolár szabályozó nélkül Olyan meglévő rendszerek esetén javasolt kialakítás, amikor a két hőcserélős HMV tároló már rendelkezésre áll. A két hőcserélős tároló felső csőkígyójához kacsolódik a gázkazán, az alsó csőkígyóhoz pedig a napkollektoros rendszer. A melegvíz-készítéshez felhasznált energia mintegy 60-70%-kal csökkenthető éves viszonylatban. Melegvízzel ellátható személyek száma kb. 2-4 fő. A csomaghoz tetőborítástól függő rögzítőkészlet (FKA 3, FKA 4 vagy FKA 9), valamint szolár szabályozó is szükséges. T 1 WW T HK SV Szolár szabályozó AB 230 V/AC HP 230 V/AC E SB SP RE E AGS 5 E SAG SF AV RV AV TB AV RV P VF AV AV T 2 SV HW KW RV RE 123

125 Szolár rendszer ajánlatok db Cikkszám Megnevezés Jellemzők FCC-1S Síkkollektor álló elrendezésű szereléshez WMT 1 Alap rögzítő sín készlet tetőszerkezetre WMT 2 Bővítő rögzítő sín készlet tetőszerkezetre WFS 20 Flexibilis csatlakozó készlet ELT 5 Légtelenítő készlet SAG 18 Szolár tágulási tartály 18 liter AGS 5E Egyutas szolár állomás WTF 20 Hőhordozó folyadék (Tyfocor L) 20 liter FCC BÁZIS csomag Nettó listaár: Ft WMT 1 WMT 2 Szolár rendszerek SAG 18 WTF 20 FCC-1S WFS 20 ELT 5 AGS 5E 124

126 3. Szolár csomag BOSCH FCC COMFORT csomag Új rendszerek kiépítése esetén melegvíz-készítéshez kazántól független szabályozással Új rendszerek kialakításakor javasolt kapcsolás, ahol a napkollektorokkal a két hőcserélős tároló alsó csőkígyóját fűtve érhető el a használati melegvíz rásegítés. A tároló felső csőkígyójához kiegészítő fűtésként pl. gázkazán kapcsolható. A csomagban található szolár szabályozó nem igényli a kazánnal való kapcsolatot, így bármely rendszerhez illeszthető. Melegvízzel ellátható személyek száma: 2-4 fő. A fűtési rendszer kialakításától függően a csomagban lévő egységeken kívül további szabályozó modulokra és egységekre lehet szükség. T 1 WW TWM HK T SV B-sol 100 AB WST SK solar 230 V/AC HP 230 V/AC SB SB SP LA RE E AGS 5E E SAG SF AV RV AV TB AV RV P VF AV AV T 2 SV HW KW RV RE 125

127 Szolár rendszerek Szolár rendszer ajánlatok db Cikkszám Megnevezés Jellemzők FCC-1S Síkkollektor álló elrendezésű szereléshez WMT 1 Alap rögzítő sín készlet tetőszerkezetre WMT 2 Bővítő rögzítő sín készlet tetőszerkezetre WFS 20 Flexibilis csatlakozó készlet ELT 5 Légtelenítő készlet SAG 18 Szolár tágulási tartály 18 liter AGS 5E Egyutas szolár állomás WTF 20 Hőhordozó folyadék (Tyfocor L) 20 liter SK solar Szolár tároló használati melegvíz-készítéshez B-SOL 100 Szolár szabályozó automatika FCC COMFORT csomag Nettó listaár: Ft WTF 20 WMT 1 WMT 2 WFS 20 SK solar FCC-1S SAG 18 ELT 5 AGS 5E B-sol

128 4. Szolár csomag Fűtésrásegítés és melegvíz-készítés kombi puffer tárolóval, vákuumcsöves kollektorral, kondenzációs kazánnal és szolár optimalizált szabályozással Alacsony hőmérsékletű fűtési rendszerek HMV és fűtésrásegítő megoldása, kondenzációs kazánnal, szolár optimalizált szabályozással. 3 db 12 csöves kollektorral és kombi puffer tárolóval a fűtési és melegvíz készítési energia kb. 30%-a megtakarítható. Használati melegvízzel ellátható személyek száma 3-4 fő. A kidolgozott csomag hullámcseréppel fedett tetőre való rögzítést tartalmaz. A csomaghoz tető-borítástól függő rögzítőkészlet szükséges (FKA 3, FKA 4 vagy FKA 9). T 1 WW AF 230 V/AC IPM 1 HK 230 V/AC SV ISM 2 E SB SB SP LA RE E AB SAG AGS 5/ISM 2 T 2 KW SF T 3 TWM SV MAG 230 V/AC HP FW 200 VF M TB MF AV RV P AV M AV AV T 4 WST SP 750 solar HW DWU1 M 127

129 Szolár rendszer ajánlatok db Cikkszám Megnevezés Jellemzők Nettó listaár (Ft) VK Vákuumcsöves napkollektor 12db vákuumcsővel VKA 5 Tartósín készlet vákuumcsöves kollektorhoz VKB 2 Rögzítő készlet hullámcseréphez SZ 4 Csatlakozó és hőszigetelő készlet 2 kollektor közötti csatlakozáshoz FS 111 Csatlakozó csőkészlet vákuumcsöves kollektorokhoz SAG 35 Szolár tágulási tartály 35 liter AGS 10 Kétutas szolár állomás VSG 5 Előtét-tartály napkollektoros rendszerhez SP 750-1Solar Szolár kombi puffer tároló Hőszigetelés SP Hőszigetelés SP Solar tárolóhoz TWM 20 Termosztatikus keverőszelep forrázásvédelemre WTV 20 Hőhordozó folyadék vákuumcsöves kollektorhoz (Tyfocor LS) 20 liter ISM 2 Szolár szabályozó modul FW 200 szabályzóhoz DWU 25 Háromutas váltószelep (R 1") ZSB 22-3C Kondenzációs falikazán (22 kw) FW 200 Időjáráskövető szabályozó szolár optimalizálási lehetőséggel Szolár rendszerek WTV 20 VSG 5 TWM 20 VKB 2 SZ 4 AGS 10 DWU 25 VKA 5 FS 111 Condens 3000W (ZSB 22-3C) SP Solar hőszigeteléssel VK FW 200 SAG 35 ISM 2 128

130 ST 65-E Fali indirekt fűtésű melegvíz-tároló ST 65-E Technikai adatok ST 65-E Hőcserélő (csőkígyó): Fűtővíz max. hőmérséklete C 110 A hőcserélő max. üzemi nyomása bar 4 Max. fűtőfelület teljesítmény t V =90 C és t Sp =45 C a DIN 4708 szerint kw 25,0 Max. folyamatos teljesítmény: t V =90 C és t Sp =45 C a DIN 4708 szerint t V =85 C és t Sp =60 C Teljesítmény-szám 1) t V =90 C (max. tárolótöltő teljesítmény) esetén N L 0,5 Min. felfűtési idő t K =10 C-ról t Sp =60 C-ra t V =85 C esetén: 25 kw tárolótöltő teljesítménynél 16 kw tárolótöltő teljesítménynél Tároló: l/h l/h min min Hasznos űrtartalom l 63 Víz max. üzemi nyomása bar 10 Egyéb adat: Tömeg (csomagolás nélkül) kg 47 1) Az N L teljesítmény-szám a 3,5 személyes, normál fürdőkáddal és két további csappal rendelkező teljesen ellátandó lakások számát adja meg. N L -t a DIN 4708 szerint, t Sp =60 C, t Z =45 C, t K =10 C és maximális fűtőfelület teljesítmény esetére határoztuk meg. A tárolótöltő teljesítmény csökkenése és kisebb átfolyó vízmennyiség esetén N L megfelelően kisebb lesz

131 Fali indirekt fűtésű melegvíz-tároló ST 65-E > = B MA SF B B B MA SF WW KW/E G 3/ 4 G / ,5 R SP V SP G 3/ 4 G 3/ Jelmagyarázat: WW: Használati melegvíz SF: Hőfokérzékelő kazán számára V SP : Fűtés előremenő T: Hőfokérzékelő R SP : Fűtés visszatérő KW/E: Használati hidegvíz és leeresztő MA: Magnéziumos védőanód B: Ledugózott csőcsonk Megnevezés Cikkszám Nettó listaár (Ft) ST 65-E Leírás XXIndirekt fűtésű fali melegvíz-tároló XXTetszetős kivitel XXA tároló a kazán mellé és alá is felszerelhető XXMagnézium védőanód a hosszú élettartamért XXA tárolót csatlakozásainak elhelyezkedése miatt fali készülékekhez javasoljuk Tárolók 130

132 ST 120-1Z Álló indirekt fűtésű melegvíz-tároló ST 120-1Z Technikai adatok Hőcserélő (csőkígyó): Max. használati melegvíz hőmérséklet C 110 Hőcserélő max. üzemi nyomása bar 10 Fűtőfelület max. teljesítménye az alábbi feltételek esetén: t V =90 C és t Sp =45 C DIN 4708 szerint t V =85 C és t Sp =60 C Folyamatos teljesítmény max. értéke az alábbi feltételek esetén: t V =90 C és t Sp =45 C DIN 4708 szerint l/h 590 t V =85 C és t Sp =60 C Max. teljesítmény-szám 1) DIN 4708 szerint t V =90 C esetén - 24 kw fűtőteljesítmény Min. felfűtési idő t K =10 C-ról t Sp =60 C-ra t V =85 C esetén: 24 kw tárolótöltő teljesítménynél 18 kw tárolótöltő teljesítménynél 11 kw tárolótöltő teljesítménynél Tároló: kw kw l/h l/h ST Z 25,1 13, N L 1,3 min min min Hasznos űrtartalom l 117 Max. átfolyási mennyiség l/min 12 Víz max. üzemi nyomása bar 10 Tömeg (csomagolás nélkül) kg ) Az N L teljesítmény-szám a 3,5 személyes, normál fürdőkáddal és két további csappal rendelkező teljesen ellátandó lakások számát adja meg. N L -t a DIN 4708 szerint, t Sp =60 C, t Z =45 C, t K =10 C és maximális fűtőfelület teljesítmény esetére határoztuk meg. A tárolótöltő teljesítmény csökkenése és kisebb átfolyó vízmennyiség esetén N L megfelelően kisebb lesz. 131

133 Álló indirekt fűtésű melegvíz-tároló ST 120-1Z SF O Jelmagyarázat: WW: Használati melegvíz SF: Hőfokérzékelő kazán számára ZL: Cirkuláció V SP : Fűtés előremenő T: Hőfokérzékelő R SP : Fűtés visszatérő KW: Használati hidegvíz E: Leeresztő MA: Magnéziumos védőanód Megnevezés Cikkszám Nettó listaár (Ft) ST Z Leírás XXFali kazán alá szerelhető indirekt fűtésű melegvíz-tároló XXMagnéziumos védőanód a hosszú élettartamért XXFCKW és FKW mentes keményhabos szigetelés XXHabszivacs alátétes PVC burkolat XXA tárolót csatlakozásainak elhelyezkedése miatt fali készülékekhez javasoljuk XXCirkulációs vezeték esetén ZL 102/1 ( ) típusú merülőcső szükséges Tárolók 132

134 ST 120/160-2E Álló indirekt fűtésű melegvíz-tároló ST 120-2E ST 160-2E Technikai adatok ST E ST E Hőcserélő (csőkígyó): Max. használati melegvíz hőmérséklet C Csőkígyó max. üzemi nyomása bar 4 4 Fűtőfelület max. teljesítménye az alábbi feltételek esetén: t v =90 C és t Sp =45 C a DIN 4708 szabvány szerint t v =85 C és t Sp =60 C Folyamatos teljesítmény max. értéke az alábbi feltételek esetén: t v =90 C és t Sp =45 C a DIN 4708 szabvány szerint t v =85 C és t Sp =60 C Az N L a DIN 4708 szerint 1), t v =90 C esetén (max. tároló fűtőteljesítmény) Min. felfűtési idő t k =10 C-ról t Sp =60 C-ra, t v =85 C esetén: 24 kw tárolótöltő teljesítménynél 18 kw tárolótöltő teljesítménynél 11 kw tárolótöltő teljesítménynél Tároló űrtartalom: kw kw l/h l/h 25,1 13, ,1 13, N L 1,3 2,0 min min min Hasznos űrtartalom l Max. átfolyási mennyiség l/min Max. üzemi nyomás (víz) bar Tömeg (csomagolás nélkül): kg ) Az N L teljesítmény-szám a 3,5 személyes, normál fürdőkáddal és két további csappal rendelkező teljesen ellátandó lakások számát adja meg. N L -t a DIN 4708 szerint, t Sp =60 C, t Z =45 C, t K =10 C és maximális fűtőfelület teljesítmény esetére határoztuk meg. A tárolótöltő teljesítmény csökkenése és kisebb átfolyó vízmennyiség esetén N L megfelelően kisebb lesz

135 C Álló indirekt fűtésű melegvíz-tároló ST 120/160-2E = > 250 = > 600 T 22 L 357 / / / / / * * T V SP R 3/ 4 WW R 3/ 4 R SP R 3/ 4 KW R 3/ 4 ZL Rp 1 E MA R 9* 500 / 600 A dőlt vonal mögötti méret adatok a méretben következő nagyobb tároló kivitelt jelölik. A méretek becsavart lábbal értendőek. Jelmagyarázat: WW: Használati melegvíz T 1 : Hőfokérzékelő kazán számára ZL: Cirkuláció V SP : Fűtés előremenő T: Hőfokérzékelő R SP : Fűtés visszatérő KW: Használati hidegví E: Leeresztő MA: Magnéziumos védőanód L: Kábelátvezetés Megnevezés Cikkszám Nettó listaár (Ft) ST E ST E Leírás XXFali kazán alá szerelhető indirekt fűtésű melegvíz-tároló XXMagnéziumos védőanód a hosszú élettartamért XXÚj tetszetős kivitel, lemez burkolat XXÁllítható magasságú lábak XXA tárolót csatlakozásainak elhelyezkedése miatt fali készülékekhez javasoljuk XXCirkulációs vezeték esetén ZL 102/1 ( ) típusú merülőcső szükséges Tárolók 134

136 SK 120/160/200-4ZB Álló indirekt fűtésű melegvíz-tároló SK 120-4ZB SK 160-4ZB SK 200-4ZB Technikai adatok 135 SK 120-4ZB SK 160-4ZB SK 200-4ZB Hőcserélő (csőkígyó): Hőcserélő-teljesítmény kw 26,3 34,3 39 Fűtővíz max. hőmérséklete C Hőcserélő max. üzemi nyomása bar Max. folyamatos teljesítmény: t V =90 C és t Sp =45 C DIN 4708 szerint t V =85 C és t Sp =60 C l/h l/h Fűtőfelület m 2 0,7 1,0 1,2 Teljesítmény-szám 1), a tároló fűtőteljesítmény csökkentése és kisebb átfolyó vízmennyiség esetén az ennek megfelelően DIN 4708 szerint t V =90 C esetén (max. tároló fűtőteljesítmény) N L 1,5 3,0 4,2 Min. felfűtési idő t K =10 C-ról t Sp =60 C-ra t V =85 C esetén: 24 kw tárolótöltő teljesítménynél 18 kw tárolótöltő teljesítménynél 11 kw tárolótöltő teljesítménynél Tároló: min min min Hasznos űrtartalom l Max. átfolyási mennyiség l/min Víz max. üzemi nyomása bar Tömeg (csomagolás nélkül) kg ) Az N L teljesítmény-szám a 3,5 személyes, normál fürdőkáddal és két további csappal rendelkező teljesen ellátandó lakások számát adja meg. N L -t a DIN 4708 szerint, t Sp =60 C, t Z =45 C, t K =10 C és maximális fűtőfelület teljesítmény esetére határoztuk meg. A tárolótöltő teljesítmény csökkenése és kisebb átfolyó vízmennyiség esetén N L megfelelően kisebb lesz

137 Álló indirekt fűtésű melegvíz-tároló SK... -4ZB SK 120-4ZB 30 ³ 300 Jelmagyarázat: WW: Használati melegvíz T 1 : Hőfokérzékelő kazán számára ZL: Cirkuláció V SP : Fűtés előremenő T: Hőfokérzékelő R SP : Fűtés visszatérő KW/E: Használati hidegvíz és leeresztő MA: Magnéziumos védőanód L: Kábelátvezetés T MA T WW R ¾ RSP R 1 ZL R ¾ VSP R 1 KW/E R ¾ L T J SK 160/200-4ZB 30 ³ A dőlt vonal mögötti méret adatok a méretben következő nagyobb tároló kivitelt jelölik. T MA WW R ¾ L / T / / / 1396 R SP R 1 ZL R ¾ VSP R 1 KW/E R ¾ T J Megnevezés Cikkszám Nettó listaár (Ft) SK 120-4ZB SK 160-4ZB SK 200-4ZB Leírás XXIndirekt fűtésű álló kivitelű melegvíz-tároló XXKorrózió védelem: többrétegű, homogén zománcozás XXMagnézium védőanód a hosszú élettartamért XXFCKW és FKW mentes keményhabos szigetelés XXTisztító nyílással rendelkezik XXHabszivacs alátétes PVC burkolat Tárolók 136

138 SK 400/500-3ZB Indirekt fűtésű melegvíz-tároló SK 400-3ZB SK 500-3ZB Technikai adatok SK ZB SK ZB Hőcserélő (csőkígyó): Hőcserélő-teljesítmény kw Fűtővíz max. hőmérséklete C Hőcserélő max. üzemi nyomása bar Max. folyamatos teljesítmény: t V =90 C és t Sp =45 C DIN 4708 szerint t V =85 C és t Sp =60 C 137 l/h l/h Fűtőfelület m 2 1,88 2,55 Teljesítmény-szám 1) DIN 4708 szerint t V =90 C esetén (max. tároló fűtőteljesítmény) N L 13,5 17,0 Min. felfűtési idő t K =10 C-ról t Sp =60 C-ra t V =85 C esetén: 40 kw tárolótöltő teljesítménynél 24 kw tárolótöltő teljesítménynél 18 kw tárolótöltő teljesítménynél Tároló: Hasznos űrtartalom l Max. átfolyási mennyiség l/min Víz max. üzemi nyomása bar Egyéb adat: Tömeg (csomagolás nélkül) kg ) Az N L teljesítmény-szám a 3,5 személyes, normál fürdőkáddal és két további csappal rendelkező teljesen ellátandó lakások számát adja meg. N L -t a DIN 4708 szerint, t Sp =60 C, t Z =45 C, t K =10 C és maximális fűtőfelület teljesítmény esetére határoztuk meg. A tárolótöltő teljesítmény csökkenése és kisebb átfolyó vízmennyiség esetén N L megfelelően kisebb lesz. min min min

139 Indirekt fűtésű melegvíz-tároló SK 400/500-3ZB > = WW R 1 1 / 4 L T MA SK300/400 > = 1000 SF MA SK / / / SK 400 = 1646 SK 500 = 1966 R SP R 1 1 / 4 V SP R 1 1 / 4 ZL R 3 / 4 KW/E R 3 / 4 30 A dőltvonal mögötti méret adatok a méretben következő nagyobb tároló kivitelt jelölik. A méretek becsavart lábbal értendőek. Jelmagyarázat: WW: Használati melegvíz SF: Hőfokérzékelő kazán számára ZL: Cirkuláció V SP : Fűtés előremenő T: Hőfokérzékelő R SP : Fűtés visszatérő KW/E: Használati hidegvíz és leeresztő MA: Magnéziumos védőanód L: Kábelátvezetés Megnevezés Cikkszám Nettó listaár (Ft) SK ZB SK ZB Leírás XXIndirekt fűtésű álló kivitelű, melegvíz-tároló XXKorrózió védelem: többrétegű homogén zománcozás XXMagnézium védőanód a hosszú élettartamért XXFCKW és FKW mentes keményhabos szigetelés XXTisztító nyílással rendelkezik XXHabszivacs alátétes PVC burkolat Tárolók 138

140 SK 1000-ZB Álló indirekt fűtésű melegvíz-tároló SK 1000-ZB Technikai adatok Hőcserélő (csőkígyó): Hőcserélő-teljesítmény kw 225 Max. használati melegvíz hőmérséklet C 110 Hőcserélő max. üzemi nyomása bar 10 Max. folyamatos teljesítmény: t V =90 C és t Sp =45 C DIN 4708 szerint t V =85 C és t Sp =60 C l/h l/h SK 1000-ZB Fűtőfelület m 2 3,7 Teljesítmény-szám 1) DIN 4708 szerint t V =90 C esetén (max. tároló fűtőteljesítmény) N L 45 Tároló: Hasznos űrtartalom l 950 Max. átfolyási mennyiség l/min 100 Víz max. üzemi nyomása bar 10 Egyéb adat: Tömeg (csomagolás nélkül) kg 414 1) Az N L teljesítmény-szám a 3,5 személyes, normál fürdőkáddal és két további csappal rendelkező teljesen ellátandó lakások számát adja meg. N L -t a DIN 4708 szerint, t Sp =60 C, t Z =45 C, t K =10 C és maximális fűtőfelület teljesítmény esetére határoztuk meg. A tárolótöltő teljesítmény csökkenése és kisebb átfolyó vízmennyiség esetén N L megfelelően kisebb lesz. 139

141 Indirekt fűtésű melegvíz-tároló SK 1000-ZB SF Jelmagyarázat: WW: Használati melegvíz EL: Csatlakozó csonk légtelenítőhöz SF: Hőfokérzékelő kazán számára ZL: Cirkuláció V SP : Fűtés előremenő T: Hőfokérzékelő R SP : Fűtés visszatérő KW: Használati hidegvíz E: Leeresztő MA: Magnéziumos védőanód L: Kábátelvezetés Megnevezés Cikkszám Nettó listaár (Ft) SK 1000-ZB Leírás XXIndirekt fűtésű álló kivitelű, melegvíz-tároló XXKorrózió védelem: többrétegű homogén zománcozás XXMagnézium védőanód a hosszú élettartamért XXTisztító nyílással rendelkezik XXAlumíniummal kasírozott FCKW és FKW mentes keményhabos szigetelés Tárolók 140

142 WST SK...-1 Solar Indirekt fűtésű melegvíz-tároló két hőcserélővel WST SK Solar WST SK Solar WST SK Solar Technikai adatok SK Solar SK Solar Felső hőcserélő - utánfűtés: Hasznos összes űrtartalom l Hasznos űrtartalom szolár fűtés nélkül: l Max. fűtőteljesítmény: t V =90 C és t Sp =45 C DIN 4708 szerint kw 30,6 36,8 46,0 Teljesítménymutató 1) DIN 4708 szerint, ha t V =90 C (max. fűtőteljesítmény) N L 1,6 2,5 4,4 Alsó hőcserélő - szolárkör: Fűtőfelület m 2 0,8 1,0 1,3 Fűtővíz űrtartalom l 10,4 12,2 13,0 Max. felületi fűtőteljesítmény t V =90 C és t Sp =45 C DIN 4708 szerint kw 52,6 60,1 65,0 További adatok: Fűtőfelület m 2 1,45 1,75 1,9 Készenléti energiafogyasztás kwh/ 2,2 2,6 3,0 nap Max. üzemi nyomás, víz bar Max. üzemi nyomás, fűtés bar Tömeg (csomagolás nélkül) kg SK Solar 1) Az N L teljesítmény-szám a 3,5 személyes, normál fürdőkáddal és két további csappal rendelkező teljesen ellátandó lakások számát adja meg. N L -t a DIN 4708 szerint, t Sp =60 C, t Z =45 C, t K =10 C és maximális fűtőfelület teljesítmény esetére határoztuk meg. A tárolótöltő teljesítmény csökkenése és kisebb átfolyó vízmennyiség esetén N L megfelelően kisebb lesz. 141

143 Szolár tároló WST SK...-1 Solar WST SK Solar MA T WW R 1 RH SP R 1 SF ZL R 3 / 4 SF VH SP EH T 2 403* 964* 1064* 1179* 1424* 1725* 1844* * R 1 VS SP R 1 RS SP T 2 R 1 90* KW/E R 1 25 WST SK 400-1/500-1 Solar MA T SF EH T 2 909/965* /1114* 1111/1264* 1354/1604* 1523/1853* 1591/1921* WW R 1 ZL R 3 /4 VS SP R 1 RH SP R 1 SF VH SP R 1 T 2 Jelmagyarázat: WW: Használati melegvíz RH SP : Kazán tárolófűtés visszatérő SF: Hőfokérzékelő kazán számára ZL: Cirkuláció VH SP : Kazán tárolófűtés előremenő VS SP : Szolár fűtés előremenő T 2 : Hőfokérzékelő a szolárhoz (Ø 16 mm) RS SP : Szolár fűtés visszatérő KW/E: Használati hidegvíz és leeresztő EH: Elektromos fűtőpatron csatlakozás T: Hőmérő RS SP 55* 220* R 1 KW/E R 1 25 Megnevezés Cikkszám Nettó listaár (Ft) WST SK Solar WST SK Solar WST SK Solar Leírás XXSzolár tároló használati melegvíz-készítéshez két hőcserélővel XXZománcozott acéltartály magnézium védőanóddal, tisztító nyílással XXPVC burkolat puhaszivacs alátéttel XXFCKW mentes hőszigetelés, NTC tárolóérzékelő, felső csőkígyó utánfűtéshez fűtőberendezésen keresztül, alsó csőkígyó napkollektorhoz XXElektromos fűtőpatron csatlakoztatható (Rp 1½ - belsőmenetes) Tárolók 142

144 WST SP Szolár kombi puffertároló WST SP Solar Technikai adatok SP Solar Felső hőcserélő - ivóvízoldali utánfűtés: Fűtővíz űrtartalom l 3 Fűtőfelület m 2 0,61 Max. fűtőfelületi teljesítmény: t V =90 C és t Sp =45 C DIN 4708 szerint kw 25,1 Max. tartós teljesítmény: - t V =90 C és t Sp =45 C DIN 4708 szerint l/h 590 Teljesítménymutató 1) DIN 4708 szerint, t V =90 C (max. fűtőteljesítmény) N L 1,5 HMV összes hasznos űrtartalom l 196 HMV hasznos űrtartalom szolár fűtés nélkül l 100 Max. üzemi hálózati víznyomás bar 10 Alsó hőcserélő fűtővízoldali szolárkör: Fűtőcsőkígyó fűtővíz űrtartalma, szolárkör l 14 Fűtőfelület m 2 2,0 Fűtőcsőkígyó max. üzemi nyomás, szolárkör bar 10 Fűtési hasznos űrtartalom l 546 Fűtési max. üzemi nyomás bar 3 Egyéb adat: Tömeg (burkolattal ) kg 237 1) Az N L teljesítmény-szám a 3,5 személyes, normál fürdőkáddal és két további csappal rendelkező teljesen ellátandó lakások számát adja meg. N L -t a DIN 4708 szerint, t Sp =60 C, t Z =45 C, t K =10 C és maximális fűtőfelület teljesítmény esetére határoztuk meg. A tárolótöltő teljesítmény csökkenése és kisebb átfolyó vízmennyiség esetén N L megfelelően kisebb lesz. 143

145 Szolár kombi puffertároló WST SP Solar RH SP KW G / G / ZL 103 WW VH SP G 3/ G 3 4 / 4 HE 750 ZL 3 G / T SF MA SA G * T 3 VS SP G 1 SE G * 1950* T 3 738* 1218* T 2 768* T 2 RS SP G 1 E Rp 1 288* Jelmagyarázat: RH SP : Kazán tároló fűtési visszatérő KW: használati hidegvíz ZL 103: cirkuláció WW: Használati melegvíz VH SP : Kazán tároló fűtési előremenő SA: fűtési rendszer előremenő T 3 : Hőfokérzékelő fűtéshez SE: Fűtési rendszer visszatérő VS SP : Szolár fűtési előremenő T 2 : hőmérséklet érzékelő a szolárhoz (Ø 16 mm) RS SP : Szolár fűtés visszatérő E: Leeresztő T: Hőmérő 140 Megnevezés Cikkszám Nettó listaár (Ft) WST SP Solar (hőszig. nélkül) Hőszigetelés SP ZL 103 cirkulációs csatlakozócső Leírás XXSzolár kombi tároló használati melegvíz-készítéshez és fűtésrásegítéshez nyomásálló belső zománcozott ivóvíztárolóval XXHasznos fűtési űrtartalom 546 liter, hasznos teljes HMV űrtartalom 196 liter, szolár fűtés nélkül 100 l XXBeépített magnézium védőanód, NTC tárolóérzékelő XXCirkulációs vezeték csatlakoztatásához ZL 103 csatlakozócső szükséges Tárolók 144

146 P... S Fűtési puffertároló P S P S P S P S Technikai adatok P S P S P S P S Tároló térfogat l Hőszigetelés vastagsága mm Tároló átmérő mm Tároló átmérő hőszigeteléssel (D) mm Magasság (H) mm Csatlakozási magasságok: Előremenő fűtési kör (H V1 ) mm Előremenő szilárdtüzelésű kazán (H V2 ) mm Előremenő szolár (H V3 ) mm Visszatérő szolár (H R1 ) mm Visszatérő fűtési kör (H R2 ) mm Csatlakozási átmérők: Előremenő DN 1 ¼ 1 ¼ 1 ¼ 1 ¼ Visszatérő DN 1 ¼ 1 ¼ 1 ¼ 1 ¼ Készenléti energiafogyasztás kwh/d 3,8 3,3 5,3 3,7 Tömeg kg 121, Max. üzemi nyomás, fűtés bar Max. üzemi hőmérséklet C

147 Fűtési puffertároló P... S Jelmagyarázat: VS 1 : Tároló előremenő (fűtőkör) VS 2 : Tároló előremenő (szilárdtüzelésű kazán) VS 3 /RS 3 : fűtésrásegítés előremenő és visszatérő RS 1 : Visszatérő (fűtőkör) RS 2 : Visszatérő (szilárdtüzelésű kazán) M: Karmantyú merülőhüvely számára M 1 /M 2 /M 3 : Hőmérsékletérzékelő leszorító lemez E: Légtelenítő csonk ER: Betápcső Megnevezés Cikkszám Nettó listaár (Ft) P S P S DTA digitális hőmérő Leírás XXFűtési puffertároló hőmérséklet rétegződést elősegítő belső kialakítással XX80 mm-es vagy 120 mm-es hőszigeteléssel XX5 x 1 1/4 csőcsatlakozással XXSzürke színben XXHőmérő nélkül XXKülön rendelhető digitális hőmérő: DTA Tárolók 146

148 Tartozékok indirekt fűtésű melegvíz-tárolókhoz Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Tárolóvíz hőmérséklet-érzékelő NTC érzékelő Nyomáscsökkentő, 4 bar feletti hidegvíznyomás esetén, beállítható nyomásérték, NR 429 biztonsági szerelvénycsoport alkalmazása esetén Biztonsági szerelvénycsoport 4 bar alatti víznyomáshoz (visszacsapó szelep, 6 baros biztonsági szelep), 200 liter tároló térfogatig Biztonsági szerelvénycsoport 4 bar feletti víznyomáshoz (visszacsapó szelep, 6 baros biztonsági szelep, nyomáscsökkentő) 200 liter tárolótérfogatig Biztonsági szerelvénycsoport, 3/4, nyomás-csökkentővel, 200 liter tárolótérfogat felett NR 620/ NR NR NR Biztonsági szerelvénycsoport, 3/4, nyomás-csökkentő nélkül, 200 liter tárolótérfogat felett NR Merülőcső, cirkulációs vezeték ST 120/160-1/2E indirekt fűtésű tároló csatlakoztatásához Takaróelem fali fűtőkészülék és ST 120/ E indirekt fűtésű tároló közötti csővezeték eltakarására ZL 102/ NR Fix állású nyomáscsökkentő 4 bar-ig NR 618/ Tároló csatlakozó készlet fal alatti szereléshez. Fali függőleges csőelvezetésű fűtőkészülék és ST 120/160-2 E indirekt fűtésű melegvíz-tároló összekötéséhez. Tartalma: szerelő panel, összekötő csövek, csatlakozók, lefolyótölcsér, biztonsági szerelvénycsoport. Takaróelem fali fűtőkészülék és ST 65 E indirekt fűtésű tároló közötti csővezeték eltakarására. NR 615/2 UP NR

149 ITL ITL Tároló tartozékok Tartozékok szolár tárolókhoz Ábra Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Biztonsági szerelvénycsoport, ¾, nyomáscsökkentővel, 200 liter tároló térfogat felett NR Biztonsági szerelvénycsoport, ¾, nyomáscsökkentő nélkül, 200 liter tárolótérfogat felett NR Digitális hőmérő fűtési puffertárolókhoz, 3 m-es kapilláris érzékelővel, Ø 6 mm-es érzékelő fejjel DTA Cirkulációs csatlakozócső WST SP kombi puffertárolóhoz ZL Szerelőkészlet, ST65-2 tároló kazán mellé vagy alászereléséhez Fali szerelőkészlet Fali gázkészülék és ST 65-2 fali melegvíz-tároló szerelése esetén használhatja az új szerelőkészletet, melynek segítségével a szerelési idő lerövidül, valamint esztétikusabb hőközpontokat hozhat létre. A szerelőkészlet alá- és mellészereléshez is alkalmazható. A B C ITL C Tárolók 148

150 Füstgázelvezetési rendszer XXGaz 3000 W XXGaz 4000 W XXGaz 5000 WT XXGaz 7000 W XX XXFüggőleges elvezetés XXØ 60/100 mm AZ 396 AZ 390 AZ 391 AZ 392 AZ 394 AZ 394 AZ 402 AZ 476 AZ 396 AZ 397 Elvezetési hosszak (Ø 60/100 mm) ZS 12-2 AE ZS 24-2 AE ZW 18-2 AE ZW 24-2 AE ZWA 24-2 A ZWSE 24-5 MFA ZWSE 28-5 MFA ZSC 24-3 MFA ZSC 28-3 MFA ZWC 24-3 MFA ZWC 28-3 MFA ZSC 35-3 MFA ZWC 35-3 MFA Max. elvezetési hossz 3,85 m 8 m 5,5 m 8 m 4 m Egyenértékű csőhossz 90 könyök Egyenértékű csőhossz ív 1 m 1,5 m 1 m 1,5 m 1,5 m 0,5 m 0,75 m 0,5 m 1 m 1 m Megnevezés Jellemzők Cikkszám Nettó listaár (Ft) AZ 396 Függőleges alaprendszer, indító adapterrel, mérőcsonkkal, Ø 60/100 mm, toldható AZ 397 Függőleges csatlakozó idom, Ø 60/100 mm, mérőcsonkkal AZ 390 Hosszabbító, Ø60/100 mm, L=350 mm AZ 391 Hosszabbító, Ø60/100 mm, L=750 mm AZ 392 Hosszabbító, Ø60/100 mm, L=1500 mm AZ os ív, Ø 60/100 mm AZ db 45 -os ív, Ø 60/100 mm AZ 398 Lapostető-átvezetés AZB 925 Ferdetető-átvezetés 25-50, fekete AZB 923 Ferdetető-átvezetés 25-50, vörös AZ 402 Függőleges kondenzátum-leeresztő, Ø 60/100 mm AZ 476 Ellenőrző nyílás, Ø 60/100 mm, 330 mm AZ os ív ellenőrző nyílással, Ø 60/100 mm

151 Égéstermék-elvezetés Füstgázelvezetési rendszer XXGaz 3000 W XXGaz 4000 W XXGaz 5000 WT XXGaz 7000 W 30 Ø 100 AZ 388 AZ 389 AZ 390 AZ 391 AZ 392 XX XXVízszintes elvezetés XXØ 60/100 mm L 2 AZ 388 AZ 389 AZ 393 L 1 Elvezetési hosszak (Ø 60/100 mm) Max. elvezetési hossz (L 1 + L 2 ) Egyenértékű csőhossz 90 könyök Egyenértékű csőhossz ív ZS 12-2 AE ZS 24-2 AE ZW 18-2 AE ZW 24-2 AE ZWA 24-2 A ZWSE 24-5 MFA ZWSE 28-5 MFA ZSC 24-3 MFA ZSC 28-3 MFA ZWC 24-3 MFA ZWC 28-3 MFA ZSC 35-3 MFA ZWC 35-3 MFA ZWSE 35-6 MFA 3,5 m 4 m 4 m 4 m 3.3 m 1,2 m 1 m 1 m 2 m 2 m 0,6 m 0,5 m 0,5 m 1 m 1 m Megnevezés Jellemzők Cikkszám Nettó listaár (Ft) AZ 388 Vízszintes elvezetőkészlet, változtatható hossz: mm, Ø 60/100 mm AZ 389 Vízszintes elvezető készlet, hossz: 810 mm AZ 390 Hosszabbító, Ø60/100 mm, L=350 mm AZ 391 Hosszabbító, Ø60/100 mm, L=750 mm AZ 392 Hosszabbító, Ø60/100 mm, L=1500 mm AZ os ív, Ø 60/100 mm AZ 395 Vízszintes alaprendszer, indító adapterrel, toldható, Ø 60/100 mm AZ 401 Vízszintes kondenzátum-leeresztő, Ø 60/100 mm Égéstermékelvezetés

152 Füstgázelvezetési rendszer XXGaz 3000 W XXGaz 4000 W XXGaz 5000 WT XXGaz 7000 W XX XXSzétválasztott rendszerű füstgázelvezetés XXØ 80/80 mm AZ 405 AZ 409 AZ 410 AZ 411 AZ 412 AZ 412 AZ 407 AZ 409 AZ 410 AZ 411 AZ 404 AZ 406 AZ 409 AZ 410 AZ Ø AZ 407 AZ Ø Ø AZ 468 Ø AZ 412 AZ A csőhosszak méretezéséhez kérje területi képviselő kollégáink segítségét. Megnevezés Jellemzők Cikkszám Nettó listaár (Ft) AZ 60 Szétválasztó adapter, indító adapterrel, Ø 60/100 mm -> AZ 277 Ø 80/80 mm, Gaz 5000 WT, Gaz 7000 W készülékekhez* AZ 468 Szétválasztó adapter, indító adapterrel, Ø 60/100 mm -> Ø 80/80 mm, Gaz 3000 W típusú készülékhez AZ 404 Függőleges elvezető készlet, Ø 80/110 mm, L: 1350 mm AZ 405 Vízszintes fali átvezetés, Ø 80/80 mm -> Ø 125 mm AZ 406 Átalakító elem, Ø 80/80 mm -> Ø 80/110 mm, függőleges elvezető készlet közvetlen csatlakoztatásához AZ os könyök, Ø 80 mm AZ os ív, Ø 80 mm AZ 409 Hosszabbító, Ø 80 mm, hossz: 500 mm AZ 410 Hosszabbító, Ø 80 mm, hossz: 1000 mm AZ 411 Hosszabbító, Ø 80 mm, hossz: 2000 mm AZ 412 Kondenzátum-leeresztő, Ø 80 mm AZ 413 Záró darab, oldalfali átvezetéshez, Ø 80 mm * a két cikkszám csak együtt használható 151

153 Égéstermék-elvezetés Füstgázelvezetési rendszer XXTherm 4000 S XXFüggőleges füstgázelvezetés XXØ 80/110 mm AZ 262 AZ 262 AZ 136 AZB 923 AZB 925 AZ 136 AZ 265 AZ 263 AZ 264 AZ 271 Elvezetési hosszak (Ø 80/110 mm) Max. elvezetési hossz Egyenértékű csőhossz 90 könyök Egyenértékű csőhossz ív WT 14 AM1E 3,85 m 0,5 m 0,25 m Megnevezés Jellemzők Cikkszám Nettó listaár (Ft) AZ 262 Függőleges tetőátvezető, Ø 80/110 mm, L=1350 mm AZ 271 Ellenőrzőnyílás, Ø 80/110 mm, L=350 mm, zománcozott, fehér AZ 265 Hosszabbító, Ø80/110, L=500 mm, zománcozott, fehér AZ 263 Hosszabbító, Ø80/110, L=1000 mm, zománcozott, fehér AZ 264 Hosszabbító, Ø80/110, L=1500 mm, zománcozott, fehér AZ 136 Karimagarnitúra lapos tetőhöz AZB 925 Ferdetető-átvezetés 25-50, fekete AZB 923 Ferdetető-átvezetés 25-50, vörös AZ os könyök, Ø 80/110 mm, zománcozott, fehér AZ db 45 -os ív, zománcozott, fehér Égéstermékelvezetés

154 Füstgázelvezetési rendszer XXTherm 4000 S XXVízszintes füstgázelvezetés XXØ 80/110 mm L W AZ 122 AZ 123 LS AZ 267 5,2 % AZ 266 Ø 80/110 Ø 80/110 Elvezetési hosszak (Ø 80/110 mm) Max. elvezetési hossz (L W ) Egyenértékű csőhossz 90 könyök Egyenértékű csőhossz ív WT 14 AM1E 4 m 2 m 1 m Megnevezés Jellemzők Cikkszám Nettó listaár (Ft) AZ 266/1 L=800 mm, vízszintes fali átvezető, zománcozott, fehér, Ø 80/110 mm AZ 265 Hosszabbító, Ø80/110, L=500 mm, zománcozott, fehér AZ 263 Hosszabbító, Ø80/110, L=1000 mm, zománcozott, fehér AZ 264 Hosszabbító, Ø80/110, L=1500 mm, zománcozott, fehér AZ os könyök, Ø 80/110 mm, zománcozott, fehér AZ 122 Vízszintes tetőátvezetés ferde tetőhöz 30-45, sötétszürke AZ 123 Vízszintes tetőátvezetés ferde tetőhöz 45-60, sötétszürke

155 Égéstermék-elvezetés Füstgázelvezetési rendszer XXCondens 2000 W XXCondens 3000 W L XXCondens 7000 W XXCondens 7000 WT AZB 908 AZB 909 AZB 122 AZB 123 XXCondens 5000 FM XXVízszintes elvezetés XXØ 60/100 mm 5,2% 100 Ø 100 AZB 911 AZB 931 (Condens 7000 WT esetén nem kell) >30 AZB 916 Elvezetési hosszak (Ø 60/100 mm) ZSB 14-3 C ZBS 14/100 S-3 MA ZSB 22-3 C ZWB 28-3 C ZWSB 22/28-3 A ZBS 22/100 S-3 MA ZBS 22/210 S-3 MA Solar ZBS 30/150 S-3 MA ZSBR 28-3 A ZWB 24-1 AR Max. elvezetési hossz (L) 6 m 1) 4 m 3 m 4 m Egyenértékű csőhossz 90 könyök 2 m 2 m 2 m 1,2 m Egyenértékű csőhossz ív 1 m 1 m 1 m 0,6 m 1) A min. teljesítmény megemelése 5,8 kw-ra Megnevezés Jellemzők Cikkszám Nettó listaár (Ft) AZB 931 Indító adapter mérőcsonkkal, Ø 80/125 mm AZB 916 Vízszintes elvezetőkészlet, Ø 60/100 mm, L= mm AZB 908 Hosszabbító, Ø 60/100 mm, L=1000 mm AZB 909 Hosszabbító, Ø 60/100 mm, L=500 mm AZB os könyök, Ø 60/100 mm AZB os könyök, Ø 60/100 mm AZ 122 Vízszintes tetőátvezetés ferde tetőhöz 30-45, sötétszürke AZ 123 Vízszintes tetőátvezetés ferde tetőhöz 45-60, sötétszürke További égéstermék-elvezető idomokat lásd a oldalon. 154 Égéstermékelvezetés

156 Füstgázelvezetési rendszer XXCondens 2000 W XXCondens 3000 W XXCondens 5000 FM XXCondens 7000 W XXFüggőleges elvezetés XXØ 60/100 mm AZB 917 AZB 923 AZB 925 LS AZB 908 AZB 909 Ø60/100 Az elvezetési hossz számításakor a teljes hosszat kell figyelembe venni. 1) A min. teljesítmény megemelése 5,8 kw-ra AZB 907 AZB 917 Elvezetési hosszak (Ø 60/100 mm) ZSB 14-3 C ZBS 14/100 S-3 MA ZSB 22-3 C ZWB 28-3 C ZBS 22/100 S-3 MA ZBS 22/210 S-3 MA Solar ZBS 30/150 S-3 MA ZSBR 28-3 A ZWB 24-1 AR Max. elvezetési hossz (L S ) 4/10 1) m 6 m 4 m 6 m Egyenértékű csőhossz 90 könyök 2 m 2 m 2 m 1,5 m Egyenértékű csőhossz ív 1 m 1 m 1 m 0,75 m Megnevezés Jellemzők Cikkszám Nettó listaár (Ft) AZB 920 Szűkító adapter Ø 80/125 mm -> Ø 60/100 mm * AZB 917 Függőleges elvezető készlet, 60/100 mm. Tartozék a 80/125 --> 60/100 mm átalakító adapter (L= 1169 mm) AZB 907 Tisztító nyílás (L=220 mm) AZB 908 Hosszabbító (L=1000 mm) AZB 909 Hosszabbító (L=500 mm) AZB os könyök AZB os könyök AZ 136 Karimagarnitúra lapos tetőhöz AZB 923 Ferdetető-átvezetés 25-50, vörös AZB 925 Ferdetető-átvezetés 25-50, fekete * AZB 931 szükséges További égéstermék-elvezető idomokat lásd a oldalon. 155

157 Égéstermék-elvezetés Füstgázelvezetési rendszer XXCondens 7000 WT készüléknél XXFüggőleges elvezetés XXØ 60/100 mm AZB 917 AZB 917 AZ 136 AZB 923 AZB 925 AZ 136 AZB 908 AZB 909 AZB 907 AZB 917 Elvezetési hosszak (Ø 60/100 mm) Max. elvezetési hossz Egyenértékű csőhossz 90 könyök Egyenértékű csőhossz ív ZWSB 22/28-3 A 6 m 2 m 1 m Megnevezés Jellemzők Cikkszám Nettó listaár (Ft) AZB 917 Függőleges elvezető készlet, 60/100 mm. Tartozék a 80/125 --> 60/100 mm átalakító adapter (L= 1169 mm) AZB 907 Tisztító nyílás (L=220 mm) AZB 908 Hosszabbító (L=1000 mm) AZB 909 Hosszabbító (L=500 mm) AZ 136 Karimagarnitúra lapos tetőhöz AZB 923 Ferdetető-átvezetés 25-50, vörös AZB 925 Ferdetető-átvezetés 25-50, fekete További égéstermék-elvezető idomokat lásd a oldalon. 156 Égéstermékelvezetés

158 Füstgázelvezetési rendszer XXCondens 2000 W XXCondens 3000 W XXCondens 7000 W XXCondens 5000 FM XXVízszintes elvezetés XXØ 80/125 mm L AZB 122 AZB Ø125 Ø125 5,2% AZB 604/1 AZB 605/1 AZB 606/1 >30 AZB 918 L=1,20 m Elvezetési hosszak (Ø 80/125 mm) Megnevezés Jellemzők Cikkszám Nettó listaár (Ft) AZB 918 ZSBR 28-3 A ZSB 22-3 C ZWB 28-3 C ZBS 30/150 S-3 MA ZBS 22/100 S-3 MA ZBS 22/210 S-3 MA Solar ZWBR 35-3 A ZBR 42-3 A Teleszkópos vízszintes elvezetőkészlet, indító adapterrel, Ø 80/125 mm, L= mm ZSB 14-3C ZBS 14/100 S-3MA ZWB 24-1 AR Max. elvezetési hossz (L) 15 m 9 m 4 m 1) 12 m Egyenértékű csőhossz 90 könyök 2 m 2 m - 2 m Egyenértékű csőhossz ív 1 m 1 m - 1 m 1) 3 x 90 -os irányváltással együtt (6 x 45 -os irányváltás) AZB 604/1 Hosszabbító, Ø 80/125 mm, L=500 mm AZB 605/1 Hosszabbító, Ø 80/125 mm, L=1000 mm AZB 606/1 Hosszabbító, Ø 80/125 mm, L=2000 mm AZB 607/1 90 -os könyök, Ø 80/125 mm AZB 608/1 45 -os ív (2 darab), Ø 80/125 mm AZB 832/1 30 -os ív, Ø 80/125 mm AZB 609/1 T-idom vizsgálónyílással, Ø 80/125 mm AZ 122 Vízszintes tetőátvezetés ferde tetőhöz 30-45, szürke AZ 123 Vízszintes tetőátvezetés ferde tetőhöz 45-60, szürke AZB 931 Indító adapter, mérőcsonkkal, Ø 80/125 mm További égéstermék-elvezető idomokat lásd a oldalon. 157

159 Égéstermék-elvezetés Füstgázelvezetési rendszer XXCondens 2000 W XXCondens 3000 W XXCondens 7000 W XXCondens 5000 FM XXFüggőleges elvezetés XXØ 80/125 mm AZB 923 AZB 925 AZB 919 AZ 136 AZB 603/1 AZB 604/1 AZB 605/1 AZB 606/1 Elvezetési hosszak (Ø 80/125 mm) ZSBR 28-3 A ZSB 22-3C ZWB 28-3C ZBS 30/150 S-3 MA ZBS 22/100 S-3 MA ZBS 22/210 S-3 MA Solar ZWBR 35-3 A ZBR 42-3 A ZSB 14-3C ZBS 14/100 S-3MA ZWB 24-1 AR Max. elvezetési hossz 15 m 11 m 4 / 10 1) m 12 m Egyenértékű csőhossz 90 könyök 2 m 2 m 2 m 2 m Egyenértékű csőhossz ív 1 m 1 m 1 m 1 m 1) A min. teljesítmény megemelése 5,8 kw-ra Megnevezés Jellemzők Cikkszám Nettó listaár (Ft) Függőleges elvezető készlet indító adapterrel, AZB mérőcsonkkal, Ø 80/125 mm AZB 603/1 Ellenőrzőnyílás, Ø 80/125 mm, L=250 mm AZB 604/1 Hosszabbító, Ø 80/125 mm, L=500 mm AZB 605/1 Hosszabbító, Ø 80/125 mm, L=1000 mm AZB 606/1 Hosszabbító, Ø 80/125 mm, L=2000 mm AZB 607/1 90 -os könyök, Ø 80/125 mm AZB 608/1 45 -os ív (2 darab), Ø 80/125 mm AZB 832/1 30 -os ív, Ø 80/125 mm AZB 609/1 T-idom vizsgálónyílással, Ø 80/125 mm AZ 136 Karimagarnitúra lapos tetőhöz AZB 923 Ferdetető-átvezetés 25-50, vörös AZB 925 Ferdetető-átvezetés 25-50, fekete További égéstermék-elvezető idomokat lásd a oldalon. 158 Égéstermékelvezetés

160 Füstgázelvezetési rendszer XXCondens 7000 WT készüléknél XXVízszintes elvezetés XXØ 80/125 mm L AZB 122 AZB Ø125 Ø125 5,2% AZB 604/1 AZB 605/1 AZB 606/1 AZB 600/2 >30 Elvezetési hosszak (Ø 80/125 mm) Max. elvezetési hossz (L) Egyenértékű csőhossz 90 könyök Egyenértékű csőhossz ív ZWSB 22/28-3 A 15 m 2 m 1 m Megnevezés Jellemzők Cikkszám Nettó listaár (Ft) AZB 600/2 Vízszintes elvezetőkészlet, Ø 80/125 mm, T-idom vizsgálónyílással AZB 604/1 Hosszabbító, Ø 80/125 mm, L=500 mm AZB 605/1 Hosszabbító, Ø 80/125 mm, L=1000 mm AZB 606/1 Hosszabbító, Ø 80/125 mm, L=2000 mm AZB 607/1 90 -os könyök, Ø 80/125 mm AZB 608/1 45 -os ív (2 darab), Ø 80/125 mm AZB 832/1 30 -os ív, Ø 80/125 mm AZB 609/1 T-idom vizsgálónyílással, Ø 80/125 mm AZ 122 Vízszintes tetőátvezetés ferde tetőhöz 30-45, sötétszürke AZ 123 Vízszintes tetőátvezetés ferde tetőhöz 45-60, sötétszürke További égéstermék-elvezető idomokat lásd a oldalon. 159

161 Égéstermék-elvezetés Füstgázelvezetési rendszer XXCondens 7000 WT készüléknél XXFüggőleges elvezetés XXØ 80/125 mm AZ 136 AZB 923 AZB 925 AZ 136 AZB 601/2 AZB 602/2 AZB 604/1 AZB 605/1 AZB 606/1 AZB 603/1 Elvezetési hosszak (Ø 80/125 mm) Max. elvezetési hossz Egyenértékű csőhossz 90 könyök Egyenértékű csőhossz ív ZWSB 22/28-3 A 17 m 2 m 1 m Az elvezetési hossz számításakor a teljes hosszat kell figyelembe venni. Megnevezés Jellemzők Cikkszám Nettó listaár (Ft) AZB 601/2 AZB 602/2 Függőleges égéstermék-elvezető készlet, fekete kivitel, Ø 80/125 mm, L=1365 mm Függőleges égéstermék-elvezető készlet, vörös tetőcseréphez, Ø 80/125 mm, L=1365 mm AZB 603/1 Ellenőrzőnyílás, Ø 80/125 mm, L=250 mm AZB 604/1 Hosszabbító, Ø 80/125 mm, L=500 mm AZB 605/1 Hosszabbító, Ø 80/125 mm, L=1000 mm AZB 606/1 Hosszabbító, Ø 80/125 mm, L=2000 mm AZB 607/1 90 -os könyök, Ø 80/125 mm AZB 608/1 45 -os ív (2 darab), Ø 80/125 mm AZB 832/1 30 -os ív, Ø 80/125 mm AZB 609/1 T-idom vizsgálónyílással, Ø 80/125 mm AZ 136 Karimagarnitúra lapos tetőhöz AZB 925 Ferdetető-átvezetés 25-50, fekete AZB 923 Ferdetető-átvezetés 25-50, vörös További égéstermék-elvezető idomokat lásd a oldalon. 160 Égéstermékelvezetés

162 Füstgázelvezetési rendszer XXCondens 7000 W készüléknél XXVízszintes elvezetés XXØ 100/150 mm L 265 AZB 635/1 AZB 653/1 AZB 931 5,2% 160 AZB 636/1 AZB 632/2 >30 Elvezetési hosszak (Ø 100/150 mm) Max. elvezetési hossz (L) Egyenértékű csőhossz 90 könyök Egyenértékű csőhossz ív ZBR 42-3 A 6 m 2 m 1 m Megnevezés Jellemzők Cikkszám Nettó listaár (Ft) AZB 632/2 Vízszintes elvezető készlet, Ø 100/150 mm, T-idom vizsgálónyílással, készülékhez Ø 80/125 -> Ø 100/150 adapterrel AZB 635/1 T-idom vizsgálónyílással, Ø 100/150 mm AZB 636/1 Hosszabbító, Ø 100/150 mm, L=500 mm AZB 637/1 Hosszabbító, Ø 100/150 mm, L=1000 mm AZB 638/1 Hosszabbító, Ø 100/150 mm, L=2000 mm AZB 639/1 90 -os könyök, Ø 100/150 mm AZB 640/1 45 -os ív (2 darab), Ø 100/150 mm AZB 653/1 Adapter, Ø 80/125 mm -> Ø 100/150 mm AZB 931 Indító adapter, mérőcsonkkal, Ø 80/125 mm További égéstermék-elvezető idomokat lásd a oldalon. 161

163 Égéstermék-elvezetés Füstgázelvezetési rendszer XXCondens 7000 W készüléknél XXFüggőleges elvezetés XXØ 100/150 mm LS Ø100/150 Elvezetési hosszak (Ø 100/150 mm) Max. elvezetési hossz (L S ) Egyenértékű csőhossz 90 könyök Egyenértékű csőhossz ív ZWBR 35-3 A ZBR 42-3 A 15 m 2 m 1 m Megnevezés Jellemzők Cikkszám Nettó listaár (Ft) AZB 633/1 AZB 634/1 Függőleges égéstermék-elvezető készlet, fekete kivitel, Ø 100/150 mm, L=1290 mm, készülékhez Ø 80/125 -> Ø 100/150 adapterrel Függőleges égéstermék-elvezető készlet, vörös kivitel, Ø 100/150 mm, L=1290 mm, készülékhez Ø 80/125 -> Ø 100/150 adapterrel AZB 635/1 T-idom vizsgálónyílással, Ø 100/150 mm AZB 636/1 Hosszabbító, Ø 100/150 mm, L=500 mm AZB 637/1 Hosszabbító, Ø 100/150 mm, L=1000 mm AZB 638/1 Hosszabbító, Ø 100/150 mm, L=2000 mm AZB 639/1 90 -os könyök, Ø 100/150 mm AZB 640/1 45 -os ív (2 darab), Ø 100/150 mm AZB 653/1 Adapter, Ø 80/125 mm -> Ø 100/150 mm AZB 931 Indító adapter, mérőcsonkkal, Ø 80/125 mm AZB 926 Univerzális függőleges tetőátvezetés, Ø 150 mm További égéstermék-elvezető idomokat lásd a oldalon. 162 Égéstermékelvezetés

164 Kéményaknában szerelt rendszer XXCondens 3000 W XXCondens 7000 W XXCondens 7000 WT XXCondens 5000 FM XXHelyiséglevegőtől független XXØ 80 mm AZB 614/1 L 2 AZB 616/1 Az elvezetési hossz számításakor a készülék kivezetésére kerülő T-idomot és a támasztóív hosszát nem kell figyelembe venni. L 1 Elvezetési hosszak (Ø 80/125 mm) ZSB 14-3 C ZBS 14/100 S-3 MA ZSB 22-3 C, ZWB 28-3 C ZSBR 28-3 A ZWSB 22/28 S-3 A ZBS 22/100 S-3 MA ZBS 30/150 S-3 MA ZBS 22/210 S-3 MA Solar ZWBR 35-3 A ZBR 42-3 A Max. elvezetési hossz (L 1 +L 2 ) 140x140, Ø m 24 m 12 m 130x m 23 m 12 m Ø m 22 m 12 m 120x m 17 m 12 m Max. vízszintes csőhosszúság (L 1 ) 3 m 3 m 3 m Egyenértékű csőhossz 90 könyök 2 m 2 m 2 m Egyenértékű csőhossz ív 1 m 1 m 1 m 163

165 Égéstermék-elvezetés Megnevezés Jellemzők Cikkszám Nettó listaár (Ft) AZB 931 Függőleges Indító adapter, mérőcsonkkal, Ø 80/125 mm AZB 604/1 Hosszabbító, Ø 80/125 mm, L=500 mm AZB 605/1 Hosszabbító, Ø 80/125 mm, L=1000 mm AZB 606/1 Hosszabbító, Ø 80/125 mm, L=2000 mm AZB 607/1 90 -os könyök, Ø 80/125 mm AZB 608/1 45 -os ív (2 darab), Ø 80/125 mm AZB 609/1 T-idom vizsgálónyílással, Ø 80/125 mm AZB 610 Hosszabbító, Ø 80 mm, L=500 mm AZB 611 Hosszabbító, Ø 80 mm, L=1000 mm AZB 612 Hosszabbító, Ø 80 mm, L=2000 mm AZB 614/1 AZB 616/1 AZB 618 Égéstermék-elvezető készlet kéményben történő vezetéshez, Ø 80 mm, L=1650 mm, tisztítónyílással, támasztóívvel, esővédő sapkával, hosszabbítókkal, távtartókkal Vízszintes bekötő készlet kéménybe kötésig, Ø 80/125 mm, L=630 mm, T-idom vizsgáló-nyílással, hosszabbítókkal (LAS-kéményhez is) Vizsgálónyílás vízszintes és függőleges vezetékhez, Ø 80 mm, L=250 mm AZB os ív, Ø 80 mm AZB os ív, Ø 80 mm AZB db távtartó Ø 80 mm-es égéstermék-elvezetéshez AZB os támasztóív tartósínnel, Ø 80 mm AZB 626/1 Esővédő sapka Ø 80 mm-es égéstermék-elvezetéshez AZB 537 Fedlap, 200 x 330, Ø 125 mm További égéstermék-elvezető idomokat lásd a oldalon. 164 Égéstermékelvezetés

166 Flexibilis elvezetési rendszer XXCondens 3000 W XXCondens 7000 W XXCondens 7000 WT XXCondens 5000 FM XXKéményaknán keresztül XXØ 80 mm XXHelyiséglevegőtől független AZB 665 AZB 666 AZB 616/1 L 2 L 1 Az elvezetési hossz számításakor a készülék kivezetésére kerülő T-idomot és a támasztóív hosszát nem kell figyelembe venni. 165

167 Égéstermék-elvezetés Elvezetési hosszak (Ø 80/125 mm) ZSB 14-3 C ZBS 14/100 S-3 MA ZSB 22-3 C ZWB 28-3 C ZSBR 28-3 A ZWSB 22/28-3 A ZBS 22/100 S-3 MA ZBS 30/150 S-3 MA ZBS 22/210 S-3 MA Solar ZWBR 35-3 A ZBR 42-3 A Max. elvezetési hossz (L 1 +L 2 ) 140x140, Ø m 24 m 12 m 130x m 23 m 12 m Ø m 22 m 12 m 120x m 17 m 12 m Max. vízszintes csőhosszúság (L 1 ) 3 m 3 m 3 m Egyenértékű csőhossz 90 könyök 2 m 2 m 2 m Egyenértékű csőhossz ív 1 m 1 m 1 m Megnevezés Jellemzők Cikkszám Nettó listaár (Ft) AZB 931 Indító adapter, mérőcsonkkal, Ø 80/125 mm AZB 665 AZB 666 AZB 616/1 AZB 668 AZB 669 Flexibilis égéstermék-elvezető készlet, kéményben történő vezetéshez, Ø 80 mm Flexibilis égéstermék-elvezető hosszabbító készlet, Ø 80 mm, L=5 m Vízszintes bekötőkészlet kéménybe kötésig, Ø 80/125 mm, L=630 mm Csatlakozó-toldó elem flexibilis égéstermék elvezetéshez, Ø 80 mm Távtartó (4 db) flexibilis égéstermék elvezetéshez, Ø 80 mm /100 mm AZB 667 Tisztítónyílás flexibilis égéstermék-elvezetéshez, Ø 80 mm AZB 537 Fedlap, 200 x 330, Ø 125 mm AZB os támasztóív tartósínnel, Ø 80 mm AZB 609/1 T-idom vizsgálónyílással, Ø 80/125 mm AZB 604/1 Hosszabbító, Ø 80/125 mm, L=500 mm AZB 605/1 Hosszabbító, Ø 80/125 mm, L=1000 mm További égéstermék-elvezető idomokat lásd a oldalon. 166 Égéstermékelvezetés

168 Koncentrikus elvezetés kéményaknában XXCondens 3000 W XXCondens 7000 W XXCondens 7000 WT XXCondens 5000 FM XXØ 80/125 mm XXHelyiséglevegőtől független Ø80/125 LS Ø80/125 L W O Keresztmetszet-geometria min. max. Kör Ø 200 mm Négyszög 160 mm Az elvezetési hossz számításakor a készülék kivezetésére kerülő T-idomot és a támasztóív hosszát nem kell figyelembe venni. 167

169 Égéstermék-elvezetés Elvezetési hosszak (Ø 80/125 mm) Max. elvezetési hossz (L S + L W ) Egyenértékű csőhossz 90 könyök Egyenértékű csőhossz ív ZSB 14-3 C ZSB 22-3 C ZWB 28-3 C ZWSB 22/28-3 A ZBS 14/100 S-3 MA ZBS 22/100 S-3 MA ZBS 22/210 S-3 MA Solar ZBS 30/150 S-3 MA ZSBR 28-3 A ZWBR 35-3 A ZBR 42-3 A 4/10 1) m 13 m 8 1) m 11 m 7 m 2 m 2 m 2 m 2 m 1 m 1 m 1 m 1 m 1) A min. teljesítmény megemelése 5,8 kw-ra Megnevezés Jellemzők Cikkszám Nettó listaár (Ft) AZB 931 Indító adapter, mérőcsonkkal, Ø 80/125 mm AZB 601/2 AZB 602/2 Függőleges égéstermék-elvezető készlet fekete kivitel, Ø 80/125 mm, L=1365 mm Függőleges égéstermék-elvezető készlet vörös tetőcseréphez, Ø 80/125 mm, L=1365 mm AZ 136 Karimagarnitúra lapos tetőhöz AZB 925 Kivezető idom ferde tetőhöz fekete AZB 923 Kivezető idom ferde tetőhöz 25-50, vörös AZB 604/1 Hosszabbító, Ø 80/125 mm, L=500 mm AZB 605/1 Hosszabbító, Ø 80/125 mm, L=1000 mm AZB 606/1 Hosszabbító, Ø 80/125 mm, L=2000 mm AZB 603/1 Ellenőrzőnyílás, Ø 80/125 mm, L=250 mm AZB 914 Támasztóív, Ø 80/125 mm AZB 609/1 T-idom vizsgálónyílással, Ø 80/125 mm AZB 537 Fedlap, 200 x 330, Ø 125 mm AZB 915 Távtartó, Ø 125 mm További égéstermék-elvezető idomokat lásd a oldalon. 168 Égéstermékelvezetés

170 Kéményaknában szerelt rendszer XXCondens 7000 W készüléknél XXØ 100 mm XXHelyiséglevegőtől független AZB 650/1 Keresztmetszetgeometria min. max. L 2 Kör Ø 230 mm Ø 380 mm Négyszög 140 mm 300 mm Az elvezetési hossz számításakor a készülék kivezetésére kerülő T-idomot és a támasztóív hosszát nem kell figyelembe venni. Elvezetési hosszak (Ø 100/150 mm) Max. elvezetési hossz (L 1 +L 2 ) Max. vízszintes csőhosszúság (L W ) Egyenértékű csőhossz 90 könyök Egyenértékű csőhossz ív ZWBR 35-3 A ZBR 42-3 A 23 m 3 m 2 m 1 m AZB 616/1 L 1 Megnevezés Jellemzők Cikkszám Nettó listaár (Ft) AZB 931 Függőleges indító adapter, mérőcsonkkal, Ø 80/125 mm AZB 650/1 Égéstermék-elvezető készlet kéményben történő vezetéshez, Ø 100 mm, L=1800 mm AZB 616/1 Vízszintes bekötőkészlet kéménybe kötésig, Ø 80/125 mm, L=630 mm AZB 651/1 Esővédő sapka, Ø 100 mm-es égéstermék-elvezetéshez AZB db távtartó, Ø 100 mm-es égéstermék-elvezetéshez AZB 644 Vizsgálónyílás vízszintes és függőleges vezetékhez, Ø 100 mm, L=250 mm AZB 641 Hosszabbító, Ø 100 mm, L=500 mm AZB 642 Hosszabbító, Ø 100 mm, L=1000 mm AZB 643 Hosszabbító, Ø 100 mm, L=2000 mm AZB os támasztóív tartósínnel, Ø 80 mm AZB 605/1 Hosszabbító, Ø 80/125 mm, L=1000 mm AZB 537 Fedlap, 200 x 330, Ø 125 mm AZB 609/1 T-idom vizsgálónyílással, Ø 80/125 mm További égéstermék-elvezető idomokat lásd a oldalon. 169

171 Égéstermék-elvezetés Flexibilis elvezetési rendszer XXCondens 7000 W készüléknél XXKéményaknán keresztül XXØ 100 mm XXHelyiséglevegőtől független Ø100 LS Keresztmetszetgeometria min. max. Kör Ø 230 mm Ø 380 mm Négyszög 140 mm 300 mm Az elvezetési hossz számításakor a készülék kivezetésére kerülő T-idomot és a támasztóív hosszát nem kell figyelembe venni. Elvezetési hosszak (Ø 100/150) Max. elvezetési hossz (L W +L S ) ZWBR 35-3 A ZBR 42-3 A 15 m Ø80/125 L W Max. vízszintes csőhosszúság (L W ) Egyenértékű csőhossz 90 könyök Egyenértékű csőhossz ív 3 m 2 m 1 m Megnevezés Jellemzők Cikkszám Nettó listaár (Ft) AZB 931 Indító adapter mérőcsonkkal, Ø 80/125 mm AZB 616/1 AZB 670 AZB 671 AZB 673 AZB 669 Vízszintes bekötő készlet kéménybe kötésig, Ø 80/125 mm, L=630 mm, T-idom vizsgáló-nyílással, hosszabbítókkal (LAS-kéményhez is) Flexibilis égéstermék-elvezető készlet kéményben történő vezetéshez, Ø 100 mm Flexibilis égéstermék-elvezető hosszabbító készlet, Ø 100 mm, L=5000 mm Csatlakozó-toldó elem flexibilis égéstermék-elvezetéshez, Ø 100 mm Távtartó (4 db) flexibilis égéstermék-elvezetéshez, Ø 80 mm /100 mm AZB 672 Tisztítónyílás flexibilis égéstermék-elvezetéshez, Ø 100 mm További égéstermék-elvezető idomokat lásd a oldalon. 170 Égéstermékelvezetés

172 Szétválasztott égéstermék elvezetés XXCondens 2000 W XXCondens 3000 W XXCondens 7000 W XXCondens 7000 WT XXCondens 5000 FM XXVízszintes égési-levegőhozzávezetéssel LS Ø80 Ø80 Ø80 L W L W Keresztmetszet-geometria min. max. Kör Ø 140 mm Ø 300 mm Négyszög 120 mm 300 mm Az elvezetési hossz számításakor a készülék kivezetésére kerülő T-idomot és a támasztóív hosszát nem kell figyelembe venni. 171

173 Égéstermék-elvezetés Elvezetési hosszak (Ø 80/125 mm) Megnevezés Jellemzők Cikkszám Nettó listaár (Ft) AZB 931 Indító adapter mérőcsonkkal, Ø 80/125 mm AZB 604/1 Hosszabbító, Ø 80/125 mm, L=500 mm AZB 605/1 Hosszabbító, Ø 80/125 mm, L=1000 mm AZB 606/1 Hosszabbító, Ø 80/125 mm, L=2000 mm AZB 607/1 90 -os könyök, Ø 80/125 mm AZB 608/1 45 -os ív (2 darab), Ø 80/125 mm AZB 609/1 T-idom vizsgálónyílással, Ø 80/125 mm AZB 610 Hosszabbító, Ø 80 mm, L=500 mm AZB 611 Hosszabbító, Ø 80 mm, L=1000 mm AZB 612 Hosszabbító, Ø 80 mm, L=2000 mm AZB 614/1 AZB 616/1 AZB 618 ZSB 14-3 C ZBS 14/100 S-3 MA ZSB 22-3 C, ZWB 28-3 C ZBS 22/100 S-3 MA ZBS 22/210 S-3 MA Solar ZBS 30/150 S-3 MA ZSBR 28-3 A Égéstermék-elvezető készlet kéményben történő vezetéshez, Ø 80 mm, L=1650 mm, tisztítónyílással, támasztóívvel, esővédő sapkával, hosszabbítókkal, távtartókkal Vízszintes bekötőkészlet kéménybe kötésig, Ø 80/125 mm, L=630 mm, T-idom vizsgáló-nyílással, hosszabbítókkal (LAS kéményhez is) Vizsgálónyílás vízszintes és függőleges vezetékhez, Ø 80 mm, L=250 mm ZWBR 35-3 A ZBR 42-3 A ZWB 24-1 AR Max. elvezetési hossz (L W +L S ) 25 m 28 m 16 m 30 m Max. vízszintes csőhosszúság (L W ) 3 m 3 m 3 m - Egyenértékű csőhossz 90 könyök 2 m 2 m 2 m 2* m Egyenértékű csőhossz ív 1 m 1 m 1 m 1* m * Égési levegő cső esetén az ellenállás értékei megfeleződnek AZB os ív, Ø 80 mm AZB os ív, Ø 80 mm AZB db távtartó, Ø 80 mm-es égéstermék-elvezetéshez AZB os támasztóív tartósínnel, Ø 80 mm AZB 626/1 Esővédő sapka, Ø 80 mm-es égéstermék-elvezetéshez AZB 537 Fedlap, 200 x 330, Ø 125 mm AZB 538 Rozetta, Ø 80 mm AZB 922 Adapter szétválasztott rendszerű égéstermék-elvezetéshez AZ 283 Záródarab oldalfali elvezetéshez Ø 80 mm, fehér További égéstermék-elvezető idomokat lásd a oldalon. 172 Égéstermékelvezetés

174 Homlokzaton kívüli füstgázelvezetési rendszer XXCondens 3000 W XXCondens 7000 W XXCondens 7000 WT XXCondens 5000 FM XXØ 80/125 mm AZB 831/1 AZB 601/2 AZB 602/2 L 2 AZB 923 AZB 925 AZB 617/2 AZB 616/1 L 2 L 1 173

175 Égéstermék-elvezetés Elvezetési hosszak (Ø 80/125 mm) ZSB 14-3 C ZBS 14/100 S-3 MA ZSB 22-3 C ZWB 28-3 C ZBS 22/100 S-3 MA ZBS 22/210 S-3 MA Solar ZBS 30/150 S-3 MA ZSBR 28-3 A ZWSB 22/28-3 A ZWBR 35-3 A ZBR 42-3 A Max. elvezetési hossz(l 1 +L 2 ) 22 m 25 m 12 m Max. vízszintes csőhosszúság (L 1 ) 3 m 3 m 3 m Egyenértékű csőhossz 90 könyök 2 m 2 m 2 m Egyenértékű csőhossz ív 1 m 1 m 1 m Az elvezetési hossz számításakor a készülék kivezetésére kerülő T-idomot és a támasztóív hosszát nem kell figyelembe venni. Megnevezés Jellemzők Cikkszám Nettó listaár (Ft) AZB 931 Függőleges indító adapter Ø 80/125 mm AZB 601/2 AZB 602/2 Függőleges égéstermék-elvezető készlet, fekete kivitel, Ø 80/125 mm, L=1365 mm Függőleges égéstermék-elvezető készlet, vörös kivitel, Ø 80/125 mm, L=1365 mm AZB 925 Ferdetető-átvezetés 25-50, fekete AZB 923 Ferdetető-átvezetés 25-50, vörös AZB 604/1 Hosszabbító, Ø 80/125 mm, L=500 mm AZB 605/1 Hosszabbító, Ø 80/125 mm, L=1000 mm AZB 606/1 Hosszabbító, Ø 80/125 mm, L=2000 mm AZB 617/2 AZB 616/1 AZB 831/1 Égéstermék-elvezető készlet falon kívüli függőleges elvezetéshez, Ø 80/125 mm, L=350 mm Vízszintes bekötőkészlet kéménybe kötésig, Ø 80/125 mm, L=630 mm Záróelem falon kívüli függőleges elvezető rendszerhez, Ø 80/125 mm, L=1200 mm AZB 657 Fali tartóelem, Ø 125 mm További égéstermék-elvezető idomokat lásd a oldalon. 174 Égéstermékelvezetés

176 Füstgázelvezetési rendszer XXCondens 7000 W készüléknél XXHomlokzaton vezetett elvezetés XXØ 100/150 mm AZB 839/1 AZB 636 AZB 637 AZB 638 L 2 AZB 658 AZB 931 AZB 616/1 L 1 AZB 652/1 Elvezetési hosszak (Ø 100/150 mm) Max. elvezetési hossz (L 1 +L 2 ) Max. vízszintes csőhosszúság (L 1 ) Egyenértékű csőhossz 90 könyök Egyenértékű csőhossz ív ZWBR 35-3 A ZBR 42-3 A 23 m 3 m 2 m 1 m Az elvezetési hossz számításakor a készülék kivezeté-sére kerülő T-idomot és a támasztóív hosszát nem kell figyelembe venni. 175

177 Égéstermék-elvezetés Megnevezés Jellemzők Cikkszám Nettó listaár (Ft) AZB 931 Indító adapter, mérőcsonkkal, Ø 80/125 mm AZB 839/1 AZB 680/1 AZB 652/2 AZB 616/1 Záróelem falon kívüli függőleges elvezető-rendszerhez, Ø 100/150 mm, L=1200 mm T-idom vizsgálónyílással, falon kívüli elvezetéshez, Ø 100/150 mm, L=280 mm Égéstermék-elvezető készlet falon kívüli függőleges elvezetéshez, Ø 80/125 mm, L=350 mm Vízszintes bekötőkészlet kéménybe kötésig, Ø 80/125 mm, L= 630 mm AZB 636/1 Hosszabbító, Ø 100/150 mm, L=500 mm AZB 637/1 Hosszabbító, Ø 100/150 mm, L=1000 mm AZB 638/1 Hosszabbító, Ø 100/15 mm, L=2000 mm AZB 658 Fali tartóelem, Ø 150 mm AZB 604/1 Hosszabbító, Ø 80/125 mm, L=500 mm AZB 605/1 Hosszabbító, Ø 80/125 mm, L=1000 mm AZB 606/1 Hosszabbító, Ø 80/125 mm, L=2000 mm AZB 633/1 AZB 634/1 Függőleges égéstermék-elvezető készlet fekete kivitel, Ø 100/150 mm, L=1290 mm Függőleges égéstermék-elvezető készlet vörös tetőcseréphez, Ø 100/150 mm, L=1290 mm AZB 925 Kivezető idom ferde tetőhöz fekete AZB 923 Kivezető idom ferde tetőhöz 25-50, vörös Tudta-e, hogy 4 db ICM (Inteligent Cascade Modul) használata esetén akár 1568 kw teljesítményű kaszkádrendszer is kiépíthető További égéstermék-elvezető idomokat lásd a oldalon. 176 Égéstermékelvezetés

178 Füstgázelvezetési rendszer XXCondens 7000 W készüléknél XXKéményaknában szerelt rendszer XXØ 100 mm XXHelyiséglevegőtől függő Ø100 LS Elvezetési hosszak Max. elvezetési hossz (L W +L S ) ZWBR 35-3 A ZBR 42-3 A 30 m Ø80/125 Max. vízszintes csőhosszúság (L W ) Egyenértékű csőhossz 90 könyök Egyenértékű csőhossz ív 3 m 2 m 1 m L W O Megnevezés Jellemzők Cikkszám Nettó listaár (Ft) AZB 931 Indító adapter mérőcsonkkal, Ø 80/125 mm AZB 650/1 AZB 616/1 Égéstermék-elvezető készlet kéményben történő vezetéshez, Ø 100 mm, L=1800 mm Vízszintes bekötő készlet kéménybe kötésig, Ø 80/125 mm, L=630 mm, T-idom vizsgáló-nyílással, hosszabbítókkal (LAS-kéményhez is) AZB db távtartó, Ø 100 mm-es égéstermék-elvezetéshez AZB 644 Vizsgálónyílás vízszintes és függőleges vezetékhez, Ø 100 mm, L=250 mm AZB 641 Hosszabbító, Ø 100 mm, L=500 mm AZB 642 Hosszabbító, Ø 100 mm, L=1000 mm AZB 643 Hosszabbító, Ø 100 mm, L=2000 mm További égéstermék-elvezető idomokat lásd a oldalon. 177

179 Égéstermék-elvezetés Füstgázelvezetési rendszer XXCondens 7000 W készüléknél XXKéményaknában szerelt rendszer XXØ 100 mm XXHelyiséglevegőtől függő Ø100 LS Elvezetési hosszak Max. elvezetési hossz (L W +L S ) Max. vízszintes csőhosszúság (L W ) Egyenértékű csőhossz 90 könyök Egyenértékű csőhossz ív ZWBR 35-3 A ZBR 42-3 A 30 m 3 m 2 m 1 m Ø80/125 L W O Megnevezés Jellemzők Cikkszám Nettó listaár (Ft) AZB 931 Indító adapter mérőcsonkkal, Ø 80/125 mm AZB 670 AZB 671 AZB 616/1 Flexibilis égéstermék-elvezető készlet kéményben történő vezetéshez, Ø 100 mm Flexibilis égéstermék-elvezető hosszabbító készlet, Ø 100 mm, L=5000 mm Vízszintes bekötő készlet kéménybe kötésig, Ø 80/125 mm, L=630 mm, T-idom vizsgáló-nyílással, hosszabbítókkal (LAS-kéményhez is) AZB db távtartó, Ø 100 mm-es égéstermék-elvezetéshez AZB 644 Vizsgálónyílás vízszintes és függőleges vezetékhez, Ø 100 mm, L=250 mm AZB 641 Hosszabbító, Ø 100 mm, L=500 mm AZB 642 Hosszabbító, Ø 100 mm, L=1000 mm AZB 643 Hosszabbító, Ø 100 mm, L=2000 mm További égéstermék-elvezető idomokat lásd a oldalon. 178 Égéstermékelvezetés

180 Füstgázelvezetési rendszer XXCondens 7000 W készüléknél XXKéményaknában szerelt rendszer XXØ 100 mm XXHelyiséglevegőtől függő Keresztmetszetgeometria min. max. Kör Ø 200 mm Ø 380 mm Ø100 LS Négyszög 180 mm 300 mm Elvezetési hosszak (Ø 100/80 mm) Max. elvezetési hossz (L W +L S ) Max. vízszintes csőhosszúság (L W ) Egyenértékű csőhossz 90 könyök Egyenértékű csőhossz ív ZWBR 35-3 A ZBR 42-3 A 30 m 3 m 2 m 1 m Ø80 Az elvezetési hossz számításakor a készülék kiveze-tésére kerülő T-idomot és a támasztóív hosszát nem kell figyelembe venni. L W O Megnevezés Jellemzők Cikkszám Nettó listaár (Ft) AZB 931 Indító adapter AZB 650/1 AZB 615 Égéstermék-elvezető készlet kéményben történő vezetéshez, Ø 100 mm, L=1800 mm Vízszintes bekötőkészlet kéménybe kötésig, Ø 80 mm, L=900 mm AZB 651/1 Esővédő sapka, Ø 100 mm-es égéstermék-elvezetéshez AZB db távtartó, Ø 100 mm-es égéstermék-elvezetéshez AZB 644 Vizsgálónyílás vízszintes és függőleges vezetékhez, Ø 100 mm, L=250 mm AZB 641 Hosszabbító, Ø 100 mm, L=500 mm AZB 642 Hosszabbító, Ø 100 mm, L=1000 mm AZB 643 Hosszabbító, Ø 100 mm, L=2000 mm AZB os támasztóív tartósínnel, Ø 80 mm AZB 538 Rozetta, Ø 80 mm AZB 618 Vizsgálónyílás vízszintes és függőleges vezetékhez, Ø 80 mm, L=250 mm AZB 610 Hosszabbító, Ø 80 mm, L=500 mm AZB os ív, Ø 80 mm További égéstermék-elvezető idomokat lásd a oldalon. 179

181 Égéstermék-elvezetés Füstgázelvezetési rendszer XXCondens 7000 W készüléknél XXKéményaknában szerelt rendszer XXØ 100 mm XXHelyiséglevegőtől független min. max. Kör Ø 200 mm Ø 380 mm Ø100 LS Négyszög 180 mm 300 mm Elvezetési hosszak (Ø 100/80 mm) Max. elvezetési hossz (L W +L S ) Max. vízszintes csőhosszúság (L W ) Egyenértékű csőhossz 90 könyök Egyenértékű csőhossz ív ZWBR 35-3 A ZBR 42-3 A 30 m 3 m 2 m 1 m Ø80 L W Az elvezetési hossz számításakor a készülék kivezetésére kerülő T-idomot és a támasztóív hosszát nem kell figyelembe venni O Megnevezés Jellemzők Cikkszám Nettó listaár (Ft) AZB 931 Indító adapter mérőcsonkkal, Ø 80/125 mm AZB 670 AZB 615 Flexibilis égéstermék-elvezető készlet kéményben történő vezetéshez, Ø 100 mm Vízszintes bekötőkészlet kéménybe kötésig, Ø 80 mm, L=900 mm AZB 651/1 Esővédő sapka, Ø 100 mm-es égéstermék-elvezetéshez AZB db távtartó, Ø 100 mm-es égéstermék-elvezetéshez AZB 644 Vizsgálónyílás vízszintes és függőleges vezetékhez, Ø 100 mm, L=250 mm AZB 641 Hosszabbító, Ø 100 mm, L=500 mm AZB 642 Hosszabbító, Ø 100 mm, L=1000 mm AZB 643 Hosszabbító, Ø 100 mm, L=2000 mm AZB os támasztóív tartósínnel, Ø 80 mm AZB 538 Rozetta, Ø 80 mm AZB 618 Vizsgálónyílás vízszintes és függőleges vezetékhez, Ø 80 mm, L=250 mm AZB 610 Hosszabbító, Ø 80 mm, L=500 mm AZB os ív, Ø 80 mm További égéstermék-elvezető idomokat lásd a oldalon. 180 Keresztmetszetgeometria Égéstermékelvezetés

182 Füstgázelvezetési rendszer XXCondens 2000 W XXCondens 3000 W XXCondens 7000 W XXCondens 7000 WT XXCondens 5000 FM XXKéményaknában szerelt rendszer XXØ 80/125 mm XXHelyiséglevegőtől függő Ø80/125 LS Ø80 L W O Keresztmetszet-geometria min. max. Kör Ø 150 mm Ø 300 mm Négyszög 120 mm 300 mm Az elvezetési hossz számításakor a készülék kivezetésére kerülő T-idomot és a támasztóív hosszát nem kell figyelembe venni. 181

183 Égéstermék-elvezetés Elvezetési hosszak (Ø 80/125 mm) ZSB 14-3 C ZBS 14/100 S-3 MA ZSB 22-3 C ZWB 28-3 C ZBS 22/100 S-3 MA ZBS 22/210 S-3 MA Solar ZBS 30/150 S-3 MA ZSBR 28-3 A ZWBR 35-3 A ZBR 42-3 A ZWB 24-1 AR Max. elvezetési hossz (L W +L S ) 25 m 32 m m Max. vízszintes csőhosszúság (L W ) 3 m 3 m 3 1,8 m Egyenértékű csőhossz 90 könyök 2 m 2 m 2 2 m Egyenértékű csőhossz ív 1 m 1 m 1 1 m Megnevezés Jellemzők Cikkszám Nettó listaár (Ft) AZB 931 Indító adapter mérőcsonkkal, Ø 80/125 mm AZB 604/1 Hosszabbító, Ø 80/125 mm, L=500 mm AZB 605/1 Hosszabbító, Ø 80/125 mm, L=1000 mm AZB 606/1 Hosszabbító, Ø 80/125 mm, L=2000 mm AZB 607/1 90 -os könyök, Ø 80/125 mm AZB 608/1 45 -os ív (2 darab), Ø 80/125 mm AZB 609/1 T-idom vizsgálónyílással, Ø 80/125 mm AZB 817/1 Adapter szétválasztott rendszerű égéstermék-elvezetéshez AZB 610 Hosszabbító, Ø 80 mm, L=500 mm AZB 611 Hosszabbító, Ø 80 mm, L=1000 mm AZB 612 Hosszabbító, Ø 80 mm, L=2000 mm AZB 614/1 AZB 616/1 AZB 618 Égéstermék-elvezető készlet kéményben történő vezetéshez, Ø 80 mm, L=1650 mm, tisztítónyílással, támasztóívvel, esővédő sapkával, hosszabbítókkal, távtartókkal Vízszintes bekötőkészlet kéménybe kötésig, Ø 80/125 mm, L=630 mm, T-idom vizsgálónyílással, hosszabbítókkal (LAS kéményhez is) Vizsgálónyílás vízszintes és függőleges vezetékhez, Ø 80 mm, L=250 mm AZB os ív, Ø 80 mm AZB os ív, Ø 80 mm AZB db távtartó, Ø 80 mm-es égéstermék-elvezetéshez AZB os támasztóív tartósínnel, Ø 80 mm AZB 626/1 Esővédő sapka, Ø 80 mm-es égéstermék-elvezetéshez AZB 537 Fedlap, 200 x 330, Ø 125 mm További égéstermék-elvezető idomokat lásd a oldalon. 182 Égéstermékelvezetés

184 Füstgázelvezetési rendszer XXCondens 5000 W készüléknél XXFüggőleges elvezetés XXØ 100/150 mm XXHelyiséglevegőtől független AZB 926 Elvezetési hosszak ZBR 65-2 A ZBR 98-2 A Max. elvezetési hossz (L 2 ) 15,7 m 14,7 m Egyenértékű csőhossz 90 könyök 2 m 2 m Egyenértékű csőhossz ív 1 m 1 m Az elvezetési hossz számításakor a teljes hosszat kell figyelembe venni. Megnevezés Jellemzők Cikkszám Nettó listaár (Ft) AZB 635/1 T-idom vizsgálónyílással, Ø 100/150 mm AZB 636/1 Hosszabbító, Ø 100/150 mm, L=500 mm AZB 637/1 Hosszabbító, Ø 100/150 mm, L=1000 mm AZB 638/1 Hosszabbító, Ø 100/150 mm, L=2000 mm AZB 634/1 183 Függőleges égéstermék-elvezető készlet vörös tetőcseréphez, Ø 100/150 mm, L=1290 mm, készülékhez Ø 80/125 -> Ø 100/150 mm adapterrel AZB 926 Univerzális függőleges tetőátvezetés, Ø 150 mm AZB 633/1 Függőleges égéstermék,elvezető készlet fekete kivitel, Ø 100/150 mm, L=1290 mm, készülékhez Ø 80/125 -> Ø 100/150 mm adapterrel AZB 639/1 90 -os könyök, Ø 100/150 mm AZB 640/1 45 -os ív (2 darab), Ø 100/150 mm További égéstermék-elvezető idomokat lásd a oldalon.

185 Égéstermék-elvezetés Füstgázelvezetési rendszer XXCondens 5000 W készüléknél XXFüggőleges elvezetés XXØ 100 mm XXHelyiséglevegőtől függő Elvezetési hosszak ZBR 65-2 A ZBR 98-2 A Max. elvezetési hossz (L S ) 46,3 m 42,6 m Egyenértékű csőhossz 90 könyök 2 m 2 m Egyenértékű csőhossz ív 1 m 1 m Az elvezetési hossz számításakor a teljes hosszat kell figyelembe venni. Megnevezés Jellemzők Cikkszám Nettó listaár (Ft) AZB 641 Hosszabbító, Ø 100 mm, L=500 mm AZB 642 Hosszabbító, Ø 100 mm, L=1000 mm AZB 643 Hosszabbító, Ø 100 mm, L=2000 mm AZB 830/1 AZB 633/1 AZB 634/1 Takaró elem, Ø 100/150-ről -> Ø 100 mm szétválasztott rendszer esetén Függőleges égéstermék-elvezető készlet vörös tetőcseréphez, Ø 100/150 mm, L=1290 mm, készülékhez Ø 80/125 -> Ø 100/150 mm adapterrel Függőleges égéstermék-elvezető készlet vörös tetőcseréphez, Ø 100/150 mm, L=1290 mm, készülékhez Ø 80/125 -> Ø 100/150 mm adapterrel AZB 926 Univerzális függőleges tetőátvezetés, Ø 150 mm AZB os ív, Ø 100 mm AZB os ív, Ø 100 mm AZB os ív, Ø 100 mm AZB os ív, Ø 100 mm Beszívó rács Levegő beszívó rács, helyiség levegőtől függő üzemhez További égéstermék-elvezető idomokat lásd a oldalon. 184 Égéstermékelvezetés

186 Füstgázelvezetési rendszer XXCondens 5000 W készüléknél XXKéményaknában szerelt rendszer XXØ 100/150 mm XXHelyiséglevegőtől független XXAkna keresztmetszet: 200 x 200 mm További akna keresztmetszetek lásd szerelési utasítás. Elvezetési hosszak ZBR 65-2 A ZBR 98-2 A Max. elvezetési hossz (L 1 +L 2 ) 32,7 m 29,3 m Max. elvezetési hossz (L 1 ) 3 m 3 m Egyenértékű csőhossz 90 könyök 2 m 2 m Egyenértékű csőhossz ív 1 m 1 m Az elvezetési hossz számításakor a készülék kivezetésére kerülő T-idomot és a támasztóív hosszát nem kell figyelembe venni. Megnevezés Jellemzők Cikkszám Nettó listaár (Ft) AZB 828 Égéstermék-elvezető készlet kéményben történő vezetéshez, Ø 100 mm, L=1800 mm, tisztító-nyílással, támasztó- ívvel, esővédő sapkával, hosszabbítókkal, távtartókkal. Vízszintes elvezetés bekötése: Ø 100 mm, helyiséglevegőtől függő. AZB 869/1 Vízszintes bekötőkészlet kéménybe kötésig, Ø 100/150 mm, L=630 mm, T-idom vizsgáló-nyílással, hosszabbítókkal AZB os ív, Ø 100 mm AZB 641 Hosszabbító, Ø 100 mm, L=500 mm AZB 642 Hosszabbító, Ø 100 mm, L=1000 mm AZB 643 Hosszabbító, Ø 100 mm, L=2000 mm AZB 644 Vizsgálónyílás vízszintes és függőleges vezetékhez, Ø 100 mm, L=250 mm További égéstermék-elvezető idomokat lásd a oldalon. 185

187 Égéstermék-elvezetés Füstgázelvezetési rendszer XXCondens 5000 W készüléknél XXKéményaknában szerelt rendszer XXØ 100 mm XXHelyiséglevegőtől függő Elvezetési hosszak ZBR 65-2 A ZBR 98-2 A Max. elvezetési hossz (L 1 +L 2 ) 46,3 m 42,6 m Max. elvezetési hossz (L 1 ) 3 m 3 m Egyenértékű csőhossz 90 könyök 2 m 2 m Egyenértékű csőhossz ív 1 m 1 m Az elvezetési hossz számításakor a készülék kivezeté-sére kerülő T-idomot és a támasztóív hosszát nem kell figyelembe venni. Megnevezés Jellemzők Cikkszám Nettó listaár (Ft) AZB 651/1 Esővédő sapka, Ø 100 mm-es égéstermék-elvezetéshez AZB 828 Égéstermék-elvezető készlet kéményben történő vezetéshez, Ø 100 mm, L=1800 mm AZB db távtartó, Ø 100 mm-es égéstermék-elvezetéshez AZB 644 Vizsgálónyílás vízszintes és függőleges vezetékhez, Ø 100 mm, L=250 mm AZB 641 Hosszabbító, Ø 100 mm, L=500 mm AZB 642 Hosszabbító, Ø 100 mm, L=1000 mm AZB 643 Hosszabbító, Ø 100 mm, L=2000 mm További égéstermék-elvezető idomokat lásd a oldalon. 186 Égéstermékelvezetés

188 Füstgázelvezetési rendszer XXCondens 5000 W készüléknél XXHomlokzaton vezetett elvezetés XXØ 100/150 mm XXHelyiséglevegőtől függő >1000 Ø100/150 LS Elvezetési hosszak ZBR 65-2 A ZBR 98-2 A Max. elvezetési hossz (L 1 +L 2 ) 46,3 m 42,6 m Max. elvezetési hossz (L 1 ) 3 m 3 m Egyenértékű csőhossz 90 könyök 2 m 2 m Egyenértékű csőhossz ív 1 m 1 m Az elvezetési hossz számításakor a készülék kivezetésére kerülő T-idomot és a támasztóív hosszát nem kell figyelembe venni. 100 L W 100/ RS Megnevezés Jellemzők Cikkszám Nettó listaár (Ft) AZB 829 Égéstermék-elvezető készlet falon kívüli függőleges elvezetéshez, Ø 100/150 mm, L=1200 mm AZB 680/1 T-idom vizsgálónyílással, falon kívüli elvezetéshez, Ø 100/150 mm, L=280 mm AZB 636/1 Hosszabbító, Ø 100/150 mm, L=500 mm AZB 637/1 Hosszabbító, Ø 100/150 mm, L=1000 mm AZB 638/1 Hosszabbító, Ø 100/150 mm, L=2000 mm AZB 658 Fali tartóelem, Ø 150 mm AZB 830/1 Takaró elem, Ø 100/150-ről -> Ø 100 mm szétválasztott rendszer esetén AZB 641 Hosszabbító, Ø 100 mm, L=500 mm AZB 642 Hosszabbító, Ø 100 mm, L=1000 mm AZB 644 Vizsgálónyílás vízszintes és függőleges vezetékhez, Ø 100 mm, L=250 mm További égéstermék-elvezető idomokat lásd a oldalon. 187

189 Égéstermék-elvezetés Füstgázelvezetési rendszer XXCondens 5000 W készüléknél XXElkülönített csővezetés az aknában XXØ 100 mm L S L 1 L W Elvezetési hosszak ZBR 65-2 A ZBR 98-2 A Max. elvezetési hossz (L S +L W ) 40,6 m 36,8 m Max. elvezetési hossz (L 1 +L W ) 3 m 3 m Egyenértékű csőhossz 90 könyök 2 m 2 m Egyenértékű csőhossz ív 1 m 1 m Megnevezés Jellemzők Cikkszám Nettó listaár (Ft) Takaró kupak Levegő oldali takaró kupak Ø 150 mm, 100/100 mm szétválasztott rendszerhez AZB 644 Vizsgálónyílás vízszintes és függőleges vezetékhez, Ø 100 mm, L=250 mm AZB os ív, Ø 100 mm AZB os ív, Ø 100 mm AZB db távtartó, Ø 100 mm-es égéstermék-elvezetéshez AZB os ív, Ø 100 mm AZB os ív, Ø 100 mm AZB 641 Hosszabbító, Ø 100 mm, L=500 mm AZB 642 Hosszabbító, Ø 100 mm, L=1000 mm AZB 643 Hosszabbító, Ø 100 mm, L=2000 mm További AZB 651/1 égéstermék-elvezető Esővédő sapka, idomokat Ø 100 lásd mm-es a égéstermék-elvezetéshez oldalon Égéstermékelvezetés

190 Füstgázelvezetési rendszer XXCondens 7000 W XXKaszkádkapcsolású készülékek közös égéstermék-elvezetése XXKéményaknában szerelt rendszer XXHelyiséglevegőtől függő AZB 702/1 L 1 L 2 AZB 713/1 AZB 718/1 AZB 700/1 AZB 701/1 AZB 718/1 150/200 AZB 709 L 2 AZB 704 AZB 705 AZB 706 AZB AZB 703 ( 130/150)

191 Égéstermék-elvezetés Megnevezés Jellemzők Cikkszám Nettó listaár (Ft) AZB 700/1 Vízszintes égéstermék-elvezető készlet 2 készülékhez AZB 701/1 Bővítőkészlet további készülékenként AZB 702/ AZB 713/1 4 db távtaró, Ø 125 mm, kéményben történő elvezetéshez AZB 718/1 Hosszabbító, Ø 125 mm, L=1000 mm AZB 719/1 15 -os ív, Ø 125 mm AZB 720/1 T-idom vizsgálónyílással, Ø 125 mm AZB 724/1 30 -os ív, Ø 125 mm AZB os ív, Ø 125 mm AZB os ív, Ø 125 mm Elvezetési hosszak Max. elvezetési hossz (L 1 ) Max. elvezetési hossz (L 1 + L 2 ) 2 db ZBR 42-3 A készülék esetén 3 db ZBR 42-3 A készülék esetén 5 m 5 m 30 m 28 m A fentiektől eltérő esetekben gépészeti méretezés szükséges. További égéstermék-elvezető idomokat lásd a oldalon. 190 Égéstermék-elvezető készlet kéményben történő vezetéshez Égéstermékelvezetés

192 Füstgázelvezetési rendszer XXCondens 5000 W XXKaszkádkapcsolású készülékek közös égéstermék-elvezetése XXHelyiséglevegőtől függő 1) L s L w Ø A G A G A G A W O 1) A készüléken lévő 90 -os könyökcső és az aknában lévő kitámasztott könyökcső a maximális hosszúságoknál már figyelembe van véve A G A W 0,525 m... 1 m 0,65 m... 2 m 191

193 Égéstermék-elvezetés Füstgáz-kaszkád az aknában vagy a homlokzaton 1) Füstgázgyüjtő átmérője Ø 160 mm Ø 200 mm Ø 250 mm db Készülékkombináció Teljesítmény (kw) L s, min (m) 2 ZBR x ZBR x ZBR 98-2 L s, max (m) L s, min (m) L s, max (m) L s, min (m) x ZBR x ZBR x ZBR x ZBR x ZBR x ZBR , , x ZBR , x ZBR x ZBR x ZBR x ZBR x ZBR x ZBR x ZBR x ZBR L s, max (m) 1) A készüléken lévő 90 -os könyökcső és az aknában lévő kitámasztott könyökcső a maximális hosszúságoknál már figyelembe van véve Tudta-e, hogy a Bosch kínálatában kapható TL készletek segítségével, a kazáházak szerelési ideje számottevően lecsökkenthető. További égéstermék-elvezető idomokat lásd a oldalon. 192

194 Tartozékok Condens 5000 W kaszkád-elvezetéshez Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) TL 1 szerelő állvány, egy ZBR -2 típusú kazánhoz, osztó és gyűjtő csövekkel, hidraulikus váltóval, szigetelve TL TL 2 kaszkád állvány, két ZBR -2 kazánhoz, egy vonalban történő felszereléshez, osztó és gyűjtő csövekkel, hidraulikus váltóval, szigetelve TL 3 kaszkád állvány, három ZBR -2 kazánhoz, egy vonalban történő felszereléshez, osztó és gyűjtő csövekkel, hidraulikus váltóval, szigetelve TL 4 kaszkád állvány, négy ZBR -2 kazánhoz, egy vonalban történő felszereléshez, osztó és gyűjtő csövekkel, hidraulikus váltóval, szigetelve TL TL TL Nyomás csökkentő szelep 4 bar Nyomás csökkentő PB átalakító készlet ZBR 65-2 PB átalakító PB átalakító készlet ZBR 98-2 PB átalakító Levegő oldali takaró kupak Ø 150 mm, 100/100 mm szétválasztott rendszerhez Takaró kupak Levegő beszívó rács, helyiség levegőtől függő üzemhez Levegő beszívó rács Alap kaszkád készlet Ø 125 mm AZB Alap kaszkád készlet Ø 160 mm AZB Alap kaszkád készlet Ø 200 mm AZB Alap kaszkád készlet Ø 250 mm AZB Kaszkád bővítő készlet Ø 125 mm AZB Kaszkád bővítő készlet Ø 160 mm AZB Kaszkád bővítő készlet Ø 200 mm AZB Kaszkád bővítő készlet Ø 250 mm AZB Kaszkád akna készlet Ø 125 mm AZB Kaszkád akna készlet Ø 160 mm AZB Kaszkád akna készlet Ø 200 mm AZB Kaszkád akna készlet Ø 250 mm AZB Kaszkád készlet, homlokzati szereléshez Ø 125 mm AZB Kaszkád készlet, homlokzati szereléshez Ø 160 mm AZB Kaszkád készlet, homlokzati szereléshez Ø 200 mm AZB Kaszkád készlet, homlokzati szereléshez Ø 250 mm AZB Excentrikus bővítő Ø >Ø 160 mm AZB

195 Égéstermék-elvezetés Tartozékok Condens 5000 W kaszkád-elvezetéshez Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Excentrikus bővítő Ø >Ø 200 mm AZB Excentrikus bővítő Ø >Ø 250 mm AZB Könyök 15 Ø 125 mm AZB Könyök 15 Ø 160 mm AZB Könyök 30 Ø 125 mm AZB Könyök 30 Ø 160 mm AZB Könyök 30 Ø 200 mm AZB Könyök 30 Ø 250 mm AZB Könyök 45 Ø 125 mm AZB Könyök 45 Ø 160 mm AZB Könyök 45 Ø 200 mm AZB Könyök 45 Ø 250 mm AZB Könyök 87 Ø 125 mm AZB Könyök 87 Ø 160 mm AZB Könyök 87 Ø 200 mm AZB Könyök 87 Ø 250 mm AZB Hosszabbító cső Ø 125 mm, L=500 mm AZB Hosszabbító cső Ø 160 mm, L=500 mm AZB Hosszabbító cső Ø 200 mm, L=500 mm AZB Hosszabbító cső Ø 250 mm, L=500 mm AZB Hosszabbító cső Ø 125 mm, L=1000 mm AZB Hosszabbító cső Ø 160 mm, L=1000 mm AZB Hosszabbító cső Ø 200 mm, L=1000 mm AZB Hosszabbító cső Ø 250 mm, L=1000 mm AZB Hosszabbító cső Ø 125 mm, L=2000 mm AZB Hosszabbító cső Ø 160 mm, L=2000 mm AZB Hosszabbító cső Ø 200 mm, L=2000 mm AZB Hosszabbító cső Ø 250 mm, L=2000 mm AZB Távtartó Ø 125 mm AZB Távtartó Ø 160 mm AZB Távtartó Ø 200 mm AZB

196 Tartozékok Condens 5000 W kaszkád-elvezetéshez Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Távtartó Ø 250 mm AZB Ellenőrző nyílás Ø 125 mm AZB Ellenőrző nyílás Ø 160 mm AZB Ellenőrző nyílás Ø 200 mm AZB Ellenőrző nyílás Ø 250 mm AZB Ellenőrző könyök Ø 125 mm AZB Ellenőrző könyök Ø 160 mm AZB Ellenőrző könyök Ø 200 mm AZB Ellenőrző könyök Ø 250 mm AZB Koncentrikus hosszabbító, homlokzati szereléshez Ø 125/185 mm, L=500 mm Koncentrikus hosszabbító, homlokzati szereléshez Ø 160/225 mm, L=500 mm Koncentrikus hosszabbító, homlokzati szereléshez Ø 200/300 mm, L=500 mm Koncentrikus hosszabbító, homlokzati szereléshez Ø 250/350 mm, L=500 mm Koncentrikus hosszabbító, homlokzati szereléshez Ø 125/185 mm, L=1000 mm Koncentrikus hosszabbító, homlokzati szereléshez Ø 160/225 mm, L=1000 mm Koncentrikus hosszabbító, homlokzati szereléshez Ø 200/300 mm, L=1000 mm Koncentrikus hosszabbító, homlokzati szereléshez Ø 250/350 mm, L=1000 mm Koncentrikus könyök 15, homlokzati szereléshez, Ø 125/185 mm Koncentrikus könyök 15, homlokzati szereléshez, Ø 160/225 mm Koncentrikus könyök 30, homlokzati szereléshez, Ø 125/185 mm Koncentrikus könyök 30, homlokzati szereléshez, Ø 160/225 mm Koncentrikus könyök 30, homlokzati szereléshez, Ø 200/300 mm Koncentrikus könyök 45, homlokzati szereléshez, Ø 125/185 mm Koncentrikus könyök 45, homlokzati szereléshez, Ø 160/225 mm Koncentrikus könyök 45, homlokzati szereléshez, Ø 200/300 mm AZB AZB AZB AZB AZB AZB AZB AZB AZB AZB AZB AZB AZB AZB AZB AZB

197 Égéstermék-elvezetés Tartozékok Condens 5000 W kaszkád-elvezetéshez Jellemzők Megnevezés Cikkszám Nettó listaár (Ft) Koncentrikus könyök 45, homlokzati szereléshez, Ø 250/350 mm Koncentrikus könyök 87, homlokzati szereléshez, Ø 125/185 mm Koncentrikus könyök 87, homlokzati szereléshez, Ø 160/225 mm Koncentrikus könyök 87, homlokzati szereléshez, Ø 200/300 mm AZB AZB AZB AZB Ellenőrző nyílás homlokzati szereléshez, Ø 125/185 mm AZB Ellenőrző nyílás homlokzati szereléshez, Ø 160/225 mm AZB Ellenőrző nyílás homlokzati szereléshez, Ø 200/300 mm AZB Ellenőrző nyílás homlokzati szereléshez, Ø 250/350 mm AZB Tetőátvezetés homlokzati szereléshez, Ø 125/185 mm AZB Tetőátvezetés homlokzati szereléshez, Ø 160/225 mm AZB Tetőátvezetés homlokzati szereléshez, Ø 200/300 mm AZB Tetőátvezetés homlokzati szereléshez, Ø 250/350 mm AZB Fali rögzítő bilincs homlokzati szereléshez, Ø 185 mm AZB Fali rögzítő bilincs homlokzati szereléshez, Ø 225 mm AZB Fali rögzítő bilincs homlokzati szereléshez, Ø 300 mm AZB Fali rögzítő bilincs homlokzati szereléshez, Ø 350 mm AZB Torkolati cső akna fedélhez Ø125 mm AZB Torkolati cső akna fedélhez Ø160 mm AZB Torkolati cső akna fedélhez Ø 200 mm AZB Szerelő szerszám, Ø 125 mm AZB Szerelő szerszám, Ø 160 mm AZB Szerelő szerszám, Ø 200 mm AZB Szerelő szerszám, Ø 250 mm AZB Nemesacél csőbilincs, Ø 185 mm AZB Nemesacél csőbilincs, Ø 225 mm AZB Nemesacél csőbilincs, Ø 300 mm AZB Nemesacél csőbilincs, Ø 350 mm AZB Levegő bevezető rács 200 x 200 mm AZB

198 Fűtésirendszer-javaslatok

199 Fűtési rendszerek jegyzéke 01 Kétpont szabályozású kombi falikazán, termosztáttal 02 Kétpont szabályozású falikazán, tároló fűtéssel, termosztáttal 03 Kétpont szabályozású kombi falikazán, szolár előfűtéssel, termosztáttal 04 Kétpont szabályozású falikazán, szolár melegvíz-készítéssel 05 Kétpont szabályozású beépített tárolós falikazán, szolár előfűtéssel 06 Kondenzációs kombi kazán 07 Kondenzációs falikazán tárolóval, összetett fűtési rendszer 08 Kondenzációs falikazán tárolóval, összetett fűtési rendszer hőcserélővel 09 Kondenzációs fali kombi kazán, szolár melegvíz előfűtés 10 Kondenzációs falikazán, szolár melegvíz-készítés, két fűtési körrel 11 Kondenzációs falikazán, szolár melegvíz-készítés, hőcserélővel leválasztott padlófűtéssel 12 Kondenzációs falikazán, szolár fűtésrásegítés 13 Kondenzációs falikazán, szilárdtüzelésű kazán puffertárolóval, szolár melegvíz-készítés és fűtésrásegítés 14 Kondenzációs falikazán, kombi puffertárolóval, szolár és vegyestüzelésű fűtésrásegítéssel 15 Beépített rétegtárolós kondenzációs kazán, összetett fűtési rendszer 16 Beépített rétegtárolós kondenzációs kazán, szolár melegvíz előfűtés 17 Kondenzációs falikazán külső váltószeleppel, összetett fűtési rendszer 18 Kondenzációs falikazán melegvíz-tárolóval, töltőszivattyúval 19 Kondenzációs falikazán, szolár melegvíz-készítés és uszoda fűtés 20 Kondenzációs falikazán, szolár melegvíz-készítés és fűtésrásegítés központi puffertárolóval 21 Kondenzációs álló modul kazán beépített szolár tárolóval és szerelvényekkel A kapcsolási rajzokon használt jellemző rövidítések: HK 1 : radiátoros kör HK 2 : padlófűtési kör AV: elzáró szerelvény HW: hidraulikus váltó P: szivattyú HMV: használati melegvíz MAG: zárt tágulási tartály Az általunk megadott rendszerjavaslatok nem helyettesítik az épületgépészeti tervezést. A napkollektorok felszereléséhez szükséges tartozékokat a helyi viszonyok alapján egyeztetni kell. Az ábrák nem méretarányosak. A műszaki változtatás jogát fenntartjuk. 198

200 1 Kétpont szabályozású kombi falikazán, tároló fűtéssel, termosztáttal Gaz 3000 W ZW 18-2 KE Kétpont szabályozású falikazán ZW 24-2 KE Kétpont szabályozású falikazán ZW 18-2 AE Kétpont szabályozású falikazán ZW 24-2 AE Kétpont szabályozású falikazán Gaz 4000 W ZWA 24-1 K Kétpont szabályozású falikazán ZWA 24-1 A Kétpont szabályozású falikazán Szabályozó TR 12 Termosztát program nélkül TRZ 12-2 Heti programos termosztát

201 Kétpont szabályozású kombi falikazán, tároló fűtéssel, termosztáttal 2 Gaz 3000 W ZS 12-2 KE Kétpont szabályzású falikazán ZS 12-2 AE Kétpont szabályzású falikazán ZS 18-2 KE Kétpont szabályzású falikazán ZS 24-2 KE Kétpont szabályzású falikazán ZS 24-2 AE Kétpont szabályzású falikazán Melegvíz-tároló ST Z Indirekt fűtésű melegvíz-tároló Tartozék Biztonsági szerelvénycsoport NR bar alatt 200 l-ig Biztonsági szerelvénycsoport NR bar felett 200 l-ig Szabályozó TR 12 Termosztát program nélkül TRZ 12-2 Heti programos termosztát

202 3 Kétpont szabályozású kombi falikazán, szolár előfűtéssel, termosztáttal 201

203 Kétpont szabályozású kombi falikazán, szolár előfűtéssel, termosztáttal 3 Gaz 3000 W ZW 18-2 KE Kétpont szabályozású falikazán ZW 24-2 KE Kétpont szabályozású falikazán ZW 18-2 AE Kétpont szabályozású falikazán ZW 24-2 AE Kétpont szabályozású falikazán Gaz 4000 W ZWA 24-1 K Kétpont szabályozású falikazán ZWA 24-1 A Kétpont szabályozású falikazán Melegvíz-tároló SK ZB Indirekt fűtésű melegvíz-tároló SK ZB Indirekt fűtésű melegvíz-tároló Szabályozó TR 12 Termosztát program nélkül TRZ 12-2 Heti programos termosztát Szolár rendszer FCC-1 S Solar 4000 TF típusú síkkollektor (álló) FKC-2 S Solar 5000 TF típusú síkkollektor (álló) FKC-2 W Solar 5000 TF típusú síkkollektor (fekvő) AGS 5 Kétcsöves szolár állomás 5 kollektorig AGS 5 E Egycsöves szolár állomás 5 kollektorig SAG 18 Szolár tágulási tartály B-sol 100 Szolár szabályozó TWM 20 Termosztatikus keverőszelep Tartozék NR 429 Biztonsági szerelvénycsoport 4 bar alatt 200 l-ig NR 430 Biztonsági szerelvénycsoport 4 bar felett 200 l-ig SOLAR KIT Vízhőmérséklettől függő keverőegység kombi készülékekhez napkollektor csatlakoztatása esetén

204 4 Kétpont szabályozású falikazán, szolár melegvíz-készítéssel 203

205 Kétpont szabályozású falikazán, szolár melegvíz-készítéssel 4 Gaz 3000 W ZS 12-2 KE Kétpont szabályzású falikazán ZS 12-2 AE Kétpont szabályzású falikazán ZS 18-2 KE Kétpont szabályzású falikazán ZS 24-2 KE Kétpont szabályzású falikazán ZS 24-2 AE Kétpont szabályzású falikazán Melegvíz-tároló WST SK Két hőcserélős szolár használati melegvíz-tároló Tartozék NR 1006 Biztonsági szerelvénycsoport nyomáscsökkentővel 200 l-től NR 1007 Biztonsági szerelvénycsoport nyomáscsökkentő nélkül 200 l-től Szolár rendszer FCC-1 S Solar 4000 TF típusú síkkollektor (álló) FKC-2 S Solar 5000 TF típusú síkkollektor (álló) FKC-2 W Solar 5000 TF típusú síkkollektor (fekvő) AGS 5 Kétcsöves szolár állomás 5 kollektorig AGS 5 E Egycsöves szolár állomás 5 kollektorig SAG 25 Szolár tágulási tartály B-sol 100 Szolár szabályozó TWM 20 Termosztatikus keverőszelep Szabályozó TR 12 Termosztát program nélkül TRZ 12-2 Heti programos termosztát

206 5 Kétpont szabályozású beépített tárolós falikazán, szolár előfűtéssel 205

207 Kétpont szabályozású beépített tárolós falikazán, szolár előfűtéssel 5 Gaz 5000 WT ZWSE 24-5 MFK Kétpont szabályozású beépített tárolós falikazán ZWSE 24-5 MFA Kétpont szabályozású beépített tárolós falikazán ZWSE 28-5 MFK Kétpont szabályozású beépített tárolós falikazán ZWSE 28-5 MFA Kétpont szabályozású beépített tárolós falikazán Melegvíz-tároló SK ZB Indirekt fűtésű melegvíz-tároló SK ZB Indirekt fűtésű melegvíz-tároló Tartozék NR 429 Biztonsági szerelvénycsoport 4 bar alatt 200 l-ig NR 430 Biztonsági szerelvénycsoport 4 bar felett 200 l-ig Szolár rendszer FCC-1 S Solar 4000 TF típusú síkkollektor (álló) FKC-2 S Solar 5000 TF típusú síkkollektor (álló) FKC-2 W Solar 5000 TF típusú síkkollektor (fekvő) AGS 5 Kétcsöves szolár állomás 5 kollektorig AGS 5 E Egycsöves szolár állomás 5 kollektorig SAG 18 Szolár tágulási tartály B-sol 100 Szolár szabályozó TWM 20 Termosztatikus keverőszelep Szabályozó TR 12 Termosztát program nélkül TRZ 12-2 Heti programos termosztát

208 6 Kondenzációs kombi falikazán 207

209 Kondenzációs kombi falikazán 6 Condens 3000 W ZWB 28-3 C Modulációs fali kondenzációs kombi kazán Condens 7000 W ZWRB 35-3 A Modulációs fali kondenzációs kombi kazán Szabályozó FR 100 Heti programos helyiség hőmérséklet szabályozó FW 200 Időjáráskövető szabályozó

210 7 Kondenzációs falikazán tárolóval, összetett fűtési rendszer * FW 200 készülékbe vagy készüléken kívül falra is szerelhető 209

211 Kondenzációs falikazán tárolóval, összetett fűtési rendszer 7 Condens 3000 W ZSB 14-3 C Modulációs fali kondenzációs kazán ZSB 22-3 C Modulációs fali kondenzációs kazán Melegvíz-tároló ST Z Indirekt fűtésű melegvíz-tároló SK ZB Indirekt fűtésű melegvíz-tároló SK ZB Indirekt fűtésű melegvíz-tároló SK ZB Indirekt fűtésű melegvíz-tároló Tartozék NR 429 Biztonsági szerelvénycsoport 4 bar alatt 200 l-ig NR 430 Biztonsági szerelvénycsoport 4 bar felett 200 l-ig HW 25 Hidraulikus váltó 25 kw-ig HW 50 Hidraulikus váltó 105 kw-ig Condens 7000 W ZSBR 28-3 A Modulációs fali kondenzációs kazán Szabályozó FW 200 Időjáráskövető szabályozó IPM 2 Fűtési keverő és kapcsoló modul FB 10 Távvezérlő, időjáráskövető szabályozóhoz DWM 15-2 Háromutas keverőcsap 1/2" Kvs: DWM 20-2 Háromutas keverőcsap 3/4" Kvs:6, DWM 25-2 Háromutas keverőcsap 1" Kvs: DWM 32-2 Háromutas keverőcsap 5/4" Kvs: SM 3-1 Állítómotor keverőcsaphoz TB 1 Hőmérséklet-határoló termosztát

212 8 Kondenzációs falikazán tárolóval, összetett fűtési rendszer hőcserélővel * FW 200 készülékbe vagy készüléken kívül falra is szerelhető 211

213 Kondenzációs falikazán tárolóval, összetett fűtési rendszer hőcserélővel 8 Condens 3000 W ZSB 14-3 C Modulációs fali kondenzációs kazán ZSB 22-3 C Modulációs fali kondenzációs kazán Szabályozó FW 200 Időjáráskövető szabályozó IPM 2 Fűtési keverő és kapcsoló modul FB 10 Távvezérlő, időjáráskövető szabályozóhoz DWM 15-2 Háromutas keverőcsap 1/2" Kvs: DWM 20-2 Háromutas keverőcsap 3/4" Kvs:6, DWM 25-2 Háromutas keverőcsap 1" Kvs: DWM 32-2 Háromutas keverőcsap 5/4" Kvs: SM 3-1 Állítómotor keverőcsaphoz TB 1 Hőmérséklet-határoló termosztát Condens 7000 W ZSBR 28-3 A Modulációs fali kondenzációs kazán Melegvíz-tároló ST Z Indirekt fűtésű melegvíz-tároló SK ZB Indirekt fűtésű melegvíz-tároló SK ZB Indirekt fűtésű melegvíz-tároló SK ZB Indirekt fűtésű melegvíz-tároló Tartozék NR 429 Biztonsági szerelvénycsoport 4 bar alatt 200 l-ig NR 430 Biztonsági szerelvénycsoport 4 bar felett 200 l-ig HW 25 Hidraulikus váltó 25 kw-ig HW 50 Hidraulikus váltó 105 kw-ig

214 9 Kondenzációs fali kombi kazán, szolár melegvíz előfűtés * FW 200 készülékbe vagy készüléken kívül falra is szerelhető 213

215 Kondenzációs fali kombi kazán, szolár melegvíz előfűtés 9 Condens 3000 W ZWB 28-3 C Modulációs fali kondenzációs kombi kazán Condens 7000 W ZWBR 35-3 A Modulációs fali kondenzációs kombi kazán Melegvíz-tároló SK ZB Indirekt fűtésű melegvíz-tároló Szolár rendszer FCC-1 S Solar 4000 TF típusú síkkollektor (álló) FKC-2 S Solar 5000 TF típusú síkkollektor (álló) FKC-2 W Solar 5000 TF típusú síkkollektor (fekvő) AGS 5 Kétcsöves szolár állomás 5 kollektorig AGS 5E Egycsöves szolár állomás 5 kollektorig SAG 18 Szolár tágulási tartály TWM 20 Termosztatikus keverőszelep Tartozék NR 429 Biztonsági szerelvénycsoport 4 bar alatt 200 l-ig NR 430 Biztonsági szerelvénycsoport 4 bar felett 200 l-ig SOLAR KIT Vízhőmérséklettől függő keverőegység kombi készülékekhez napkollektor csatlakoztatása esetén Szabályozó FR 100 Heti programos helyiség hőmérséklet szabályozó FW 200 Időjáráskövető szabályozó ISM 1 Szolár kapcsoló modul DWM 15-2 Háromutas keverőcsap 1/2" Kvs: DWM 20-2 Háromutas keverőcsap 3/4" Kvs:6, DWM 25-2 Háromutas keverőcsap 1" Kvs: DWM 32-2 Háromutas keverőcsap 5/4" Kvs: SM 3-1 Állítómotor keverőcsaphoz

216 10 Kondenzációs falikazán, szolár melegvíz-készítés, két fűtési körrel 215

217 Kondenzációs falikazán, szolár melegvíz-készítés, két fűtési körrel 10 Condens 3000 W ZSB 14-3 C Modulációs fali kondenzációs kazán ZSB 22-3 C Modulációs fali kondenzációs kazán Condens 7000 W ZSBR 28-3 A Modulációs fali kondenzációs kazán Szolár rendszer FCC-1 S Solar 4000 TF típusú síkkollektor (álló) FKC-2 S Solar 5000 TF típusú síkkollektor (álló) FKC-2 W Solar 5000 TF típusú síkkollektor (fekvő) AGS 5 Kétcsöves szolár állomás 5 kollektorig AGS 5E Egycsöves szolár állomás 5 kollektorig SAG 18 Szolár tágulási tartály TWM 20 Termosztatikus keverőszelep Melegvíz-tároló WST SK Két hőcserélős szolár használati melegvíz-tároló Szabályozó FW 200 Időjáráskövető szabályozó IPM 2 Fűtési keverő és kapcsoló modul ISM 1 Szolár kapcsoló modul Tartozék NR 1006 Biztonsági szerelvénycsoport nyomáscsökkentővel 200 l-től NR 1007 Biztonsági szerelvénycsoport nyomáscsökkentő nélkül 200 l-től HW 25 Hidraulikus váltó 25 kw-ig HW 50 Hidraulikus váltó 105 kw-ig DWM 15-2 Háromutas keverőcsap 1/2" Kvs: DWM 20-2 Háromutas keverőcsap 3/4" Kvs:6, DWM 25-2 Háromutas keverőcsap 1" Kvs: DWM 32-2 Háromutas keverőcsap 5/4" Kvs: SM 3-1 Állítómotor keverőcsaphoz TB 1 Hőmérséklet-határoló termosztát

218 11 Kondenzációs falikazán, szolár melegvíz-készítés, hőcserélővel leválasztott padlófűtéssel * FW 200 készülékbe vagy készüléken kívül falra is szerelhető 217

219 Kondenzációs falikazán, szolár melegvíz-készítés, hőcserélővel leválasztott padlófűtéssel 11 Condens 3000 W ZSB 14-3 C Modulációs fali kondenzációs kazán ZSB 22-3 C Modulációs fali kondenzációs kazán Condens 7000 W ZSBR 28-3 A Modulációs fali kondenzációs kazán Szolár rendszer FCC-1 S Solar 4000 TF típusú síkkollektor (álló) FKC-2 S Solar 5000 TF típusú síkkollektor (álló) FKC-2 W Solar 5000 TF típusú síkkollektor (fekvő) AGS 5 Kétcsöves szolár állomás 5 kollektorig AGS 5E Egycsöves szolár állomás 5 kollektorig SAG 18 Szolár tágulási tartály TWM 20 Termosztatikus keverőszelep WST SK Két hőcserélős szolár használati melegvíz-tároló Szabályozó FW 200 Időjáráskövető szabályozó IPM 2 Fűtési keverő és kapcsoló modul ISM 1 Szolár kapcsoló modul Tartozék NR 1006 Biztonsági szerelvénycsoport 4 bar alatt 200 l-től NR 1007 Biztonsági szerelvénycsoport 4 bar felett 200 l-től HW 25 Hidraulikus váltó 25 kw-ig HW 50 Hidraulikus váltó 105 kw-ig DWM 15-2 Háromutas keverőcsap 1/2" Kvs: DWM 20-2 Háromutas keverőcsap 3/4" Kvs:6, DWM 25-2 Háromutas keverőcsap 1" Kvs: DWM 32-2 Háromutas keverőcsap 5/4" Kvs: SM 3-1 Állítómotor keverőcsaphoz TB 1 Hőmérséklet-határoló termosztát

220 12 Kondenzációs falikazán, szolár fűtésrásegítés * FW 200 készülékbe vagy készüléken kívül falra is szerelhető 219

221 Kondenzációs falikazán, szolár fűtésrásegítés 12 Condens 3000 W ZSB 14-3 C Modulációs fali kondenzációs kazán ZSB 22-3 C Modulációs fali kondenzációs kazán Condens 7000 W ZSBR 28-3 A Modulációs fali kondenzációs kazán Szolár rendszer FKT-1 S Solar 7000 TF típusú síkkollektor (álló) FKT-1 W Solar 7000 TF típusú síkkollektor (fekvő) AGS 5 Kétcsöves szolár állomás 5 kollektorig AGS 5E Egycsöves szolár állomás 5 kollektorig SAG 35 Szolár tágulási tartály TWM 20 Termosztatikus keverőszelep Tároló WST SP Kombi puffer tároló Szabályozó FW 200 Időjáráskövető szabályozó IPM 2 Fűtési keverő és kapcsoló modul ISM 1 Szolár kapcsoló modul Tartozék HW 25 Hidraulikus váltó 25 kw-ig HW 50 Hidraulikus váltó 105 kw-ig DWM 15-2 Háromutas keverőcsap 1/2" Kvs: DWM 20-2 Háromutas keverőcsap 3/4" Kvs:6, DWM 25-2 Háromutas keverőcsap 1" Kvs: DWM 32-2 Háromutas keverőcsap 5/4" Kvs: SM 3-1 Állítómotor keverőcsaphoz DWU 20 Háromutas váltószelep 3/4" DWU 25 Háromutas váltószelep 1" TB 1 Hőmérséklet-határoló termosztát

222 13 Kondenzációs falikazán, szilárdtüzelésű kazán puffertárolóval, szolár melegvíz-készítés és tésrásegítés * FW 200 készülékbe vagy készüléken kívül falra is szerelhető ** Csatlakozás a biztonsági hűtőkörhöz 221

223 Kondenzációs falikazán, szilárdtüzelésű kazán puffertárolóval, szolár melegvíz-készítés és fűtésrásegítés 13 Condens 3000 W ZSB 14-3 C Modulációs fali kondenzációs kazán ZSB 22-3 C Modulációs fali kondenzációs kazán Condens 7000 W ZSBR 28-3 A Modulációs fali kondenzációs kazán Szolár rendszer FKT-1 S Solar 7000 TF típusú síkkollektor (álló) FKT-1 W Solar 7000 TF típusú síkkollektor (fekvő) AGS 5 Kétcsöves szolár állomás 5 kollektorig AGS 5E Egycsöves szolár állomás 5 kollektorig SAG 35 Szolár tágulási tartály TWM 20 Termosztatikus keverőszelep Szabályozó FW 200 Időjáráskövető szabályozó IPM 1 Fűtési kapcsoló modul IPM 2 Fűtési keverő és kapcsoló modul ISM 1 Szolár kapcsoló modul ISM 2 Szolár kapcsoló modul Melegvíz WST SK Két hőcserélős szolár használati melegvíz-tároló Tartozék NR 1006 Biztonsági szerelvénycsoport nyomáscsökkentővel 200 l-től NR 1007 Biztonsági szerelvénycsoport nyomáscsökkentő nélkül 200 l-től HW 25 Hidraulikus váltó 25 kw-ig HW 50 Hidraulikus váltó 105 kw-ig DWM 15-2 Háromutas keverőcsap 1/2" Kvs: DWM 20-2 Háromutas keverőcsap 3/4" Kvs:6, DWM 25-2 Háromutas keverőcsap 1" Kvs: DWM 32-2 Háromutas keverőcsap 5/4" Kvs: SM 3-1 Állítómotor keverőcsaphoz DWU 20 Háromutas váltószelep 3/4" DWU 25 Háromutas váltószelep 1" TB 1 Hőmérséklet-határoló termosztát Puffertároló P S Fűtési puffer tároló 500 l P S Fűtési puffer tároló 1000 l

224 14 Kondenzációs falikazán, kombi puffertárolóval, szolár és vegyestüzelésű fűtésrásegítéssel * FW 200 készülékbe vagy készüléken kívül falra is szerelhető ** Csatlakozás a biztonsági hűtőkörhöz 223

225 Kondenzációs falikazán, kombi puffertárolóval, szolár és vegyestüzelésű fűtésrásegítéssel 14 Condens 7000 W ZSBR 28-3 A Modulációs fali kondenzációs kazán Szolár rendszer FKT-1 S Solar 7000 TF típusú síkkollektor (álló) FKT-1 W Solar 7000 TF típusú síkkollektor (fekvő) AGS 5 Kétcsöves szolár állomás 5 kollektorig AGS 5E Egycsöves szolár állomás 5 kollektorig SAG 35 Szolár tágulási tartály TWM 20 Termosztatikus keverőszelep Szabályozó FW 200 Időjáráskövető szabályozó IPM 1 Fűtési kapcsoló modul ISM 2 Szolár kapcsoló modul Tartozék NR 1006 Biztonsági szerelvénycsoport 4 bar alatt 200 l-től NR 1007 Biztonsági szerelvénycsoport 4 bar felett 200 l-től HW 25 Hidraulikus váltó 25 kw-ig HW 50 Hidraulikus váltó 105 kw-ig DWM 15-2 Háromutas keverőcsap 1/2" Kvs: DWM 20-2 Háromutas keverőcsap 3/4" Kvs:6, DWM 25-2 Háromutas keverőcsap 1" Kvs: DWM 32-2 Háromutas keverőcsap 5/4" Kvs: SM 3-1 Állítómotor keverőcsaphoz DWU 20 Háromutas váltószelep 3/4" DWU 25 Háromutas váltószelep 1" TB 1 Hőmérséklet-határoló termosztát Puffertároló WST SP Kombi puffer tároló

226 15 Beépített rétegtárolós kondenzációs kazán, összetett fűtési rendszer * FW 200 készülékbe vagy készüléken kívül falra is szerelhető 225

227 Beépített rétegtárolós kondenzációs kazán, összetett fűtési rendszer 15 Condens 5000 WT ZWSB 24-4 Fali kondenzációs gázkazán beépített tárolóval Condens 7000 WT ZWSB 22/28-3 A Beépített rétegtárolós kondenzációs kazán Szabályozó FW 200 Időjáráskövető szabályozó IPM 2 Fűtési keverő és kapcsoló modul TB 1 Hőmérséklet-határoló termosztát Tartozék HW 25 Hidraulikus váltó 25 kw-ig HW 50 Hidraulikus váltó 105 kw-ig DWM 15-2 Háromutas keverőcsap 1/2" Kvs: DWM 20-2 Háromutas keverőcsap 3/4" Kvs:6, DWM 25-2 Háromutas keverőcsap 1" Kvs: DWM 32-2 Háromutas keverőcsap 5/4" Kvs: SM 3-1 Állítómotor keverőcsaphoz NR 1191 Cirkulációs csatlakozó csonk

228 16 Beépített rétegtárolós kondenzációs kazán, szolár melegvíz előfűtés * FW 200 készülékbe vagy készüléken kívül falra is szerelhető 227

229 Beépített rétegtárolós kondenzációs kazán, szolár melegvíz előfűtés 16 Condens 5000 WT ZWSB 24-4 Fali kondenzációs gázkazán beépített tárolóval Condens 7000 WT ZWSB 22/28-3A Beépített rétegtárolós kondenzációs kazán Szabályozó FW 200 Időjáráskövető szabályozó IPM 2 Fűtési keverő és kapcsoló modul ISM 1 Szolár kapcsoló modul Szolár rendszer FCC-1 S Solar 4000 TF típusú síkkollektor (álló) FKC-2 S Solar 5000 TF típusú síkkollektor (álló) FKC-2 W Solar 5000 TF típusú síkkollektor (fekvő) AGS 5 Kétcsöves szolár állomás 5 kollektorig AGS 5E Egycsöves szolár állomás 5 kollektorig SAG 18 Szolár tágulási tartály TWM 20 Termosztatikus keverőszelep Melegvíz-tároló SK ZB Indirekt fűtésű melegvíz-tároló SK ZB Indirekt fűtésű melegvíz-tároló Tartozék HW 25 Hidraulikus váltó 25 kw-ig HW 50 Hidraulikus váltó 105 kw-ig DWM 15-2 Háromutas keverőcsap 1/2" Kvs: DWM 20-2 Háromutas keverőcsap 3/4" Kvs:6, DWM 25-2 Háromutas keverőcsap 1" Kvs: DWM 32-2 Háromutas keverőcsap 5/4" Kvs: SM 3-1 Állítómotor keverőcsaphoz NR 1191 Cirkulációs csatlakozó csonk NR 429 Biztonsági szerelvénycsoport 4 bar alatt 200 l-ig NR 430 Biztonsági szerelvénycsoport 4 bar felett 200 l-ig

230 17 Kondenzációs falikazán külső váltószeleppel, összetett fűtési rendszer * FW 200 készülékbe vagy készüléken kívül falra is szerelhető 229

231 Kondenzációs falikazán külső váltószeleppel, összetett fűtési rendszer 17 Condens 7000 W ZBR 42-3 A Modulációs fali kondenzációs kazán Szabályozó FW 200 Időjáráskövető szabályozó IPM 2 Fűtési keverő és kapcsoló modul Melegvíz-tároló SK ZB Indirekt fűtésű melegvíz-tároló SK ZB Indirekt fűtésű melegvíz-tároló Tartozék HW 50 Hidraulikus váltó 105 kw-ig DWM 15-2 Háromutas keverőcsap 1/2" Kvs: DWM 20-2 Háromutas keverőcsap 3/4" Kvs:6, DWM 25-2 Háromutas keverőcsap 1" Kvs: DWM 32-2 Háromutas keverőcsap 5/4" Kvs: SM 3-1 Állítómotor keverőcsaphoz NR 429 Biztonsági szerelvénycsoport 4 bar alatt 200 l-ig NR 430 Biztonsági szerelvénycsoport 4 bar felett 200 l-ig NR 759 Szerelőpanel NR 1146 Beépíthető szivattyú, fordulatszám szabályozott NR 1147 Beépíthető szivattyú, 3 fokozatú TB 1 Hőmérséklet-határoló termosztát

232 18 Kondenzációs falikazán melegvíz-tárolóval, töltőszivattyúval * FW 200 készülékbe vagy készüléken kívül falra is szerelhető 231

233 Kondenzációs falikazán melegvíz-tárolóval, töltőszivattyúval 18 Condens 7000 W ZBR 42-3 A Kondenzációs fali fűtő kazán Szabályozó FW 200 Időjáráskövető szabályozó IPM 1 Fűtési kapcsoló modul IPM 2 Fűtési keverő és kapcsoló modul Melegvíz-tároló SK ZB Indirekt fűtésű melegvíz-tároló SK ZB Indirekt fűtésű melegvíz-tároló SK ZB Indirekt fűtésű melegvíz-tároló SK ZB Indirekt fűtésű melegvíz-tároló SK ZB Indirekt fűtésű melegvíz-tároló Tartozék HW 50 Hidraulikus váltó 105 kw-ig DWM 15-2 Háromutas keverőcsap 1/2" Kvs: DWM 20-2 Háromutas keverőcsap 3/4" Kvs:6, DWM 25-2 Háromutas keverőcsap 1" Kvs: DWM 32-2 Háromutas keverőcsap 5/4" Kvs: SM 3-1 Állítómotor keverőcsaphoz NR 429 Biztonsági szerelvénycsoport 4 bar alatt 200 l-ig NR 430 Biztonsági szerelvénycsoport 4 bar felett 200 l-ig NR 1006 Biztonsági szerelvénycsoport 4 bar alatt 200 l-től NR 1007 Biztonsági szerelvénycsoport 4 bar felett 200 l-től NR 759 Szerelőpanel NR 1146 Beépíthető szivattyú, fordulatszám szabályozott NR 1147 Beépíthető szivattyú, 3 fokozatú TB 1 Hőmérséklet-határoló termosztát

234 19 Kondenzációs falikazán, szolár melegvíz-készítés és uszoda fűtés AF IPM1 * HK 1 AB HMV TWM ISM 2 HW AGS 10 SAG WST SK DWU HV P 1 * FW 200 készülékbe vagy készüléken kívül falra is szerelhető 233

235 Kondenzációs falikazán, szolár melegvíz-készítés és uszoda fűtés 19 Condens 3000 W ZSB 14-3 C Modulációs fali kondenzációs kazán ZSB 22-3 C Modulációs fali kondenzációs kazán Condens 7000 W ZSBR 28-3 A Modulációs fali kondenzációs kazán Szolár rendszer FKC-2 S Solar 5000 TF típusú síkkollektor (álló) FKC-2 W Solar 5000 TF típusú síkkollektor (fekvő) AGS 10 Kétcsöves szolár állomás 10 kollektorig SAG 35 Szolár tágulási tartály SAG 50 Szolár tágulási tartály TWM 20 Termosztatikus keverőszelep Melegvíz-tároló WST SK Két hőcserélős szolár használati melegvíz-tároló WST SK Két hőcserélős szolár használati melegvíz-tároló Szabályozó FW 200 Időjáráskövető szabályozó IPM 1 Fűtési kapcsoló modul IPM 2 Fűtési keverő és kapcsoló modul ISM 2 Szolár kapcsoló modul Tartozék NR 1006 Biztonsági szerelvénycsoport 4 bar alatt 200 l-től NR 1007 Biztonsági szerelvénycsoport 4 bar felett 200 l-től HW 25 Hidraulikus váltó 25 kw-ig HW 50 Hidraulikus váltó 105 kw-ig DWU 20 Háromutas váltószelep 3/4" DWU 25 Háromutas váltószelep 1"

236 20 Kondenzációs falikazán, szolár melegvíz-készítés és fűtésrásegítés központi puffertárolóval T 1 WW WST SK...-1 FW 500 HP AF HK 230 V/AC IPM 1 SB LA ISM 2 TD 230 V/AC SB SP SV E RE E AB SAG AGS 5/ISM 2 ISM 1 Puffertároló T 5 T 3 AV UL RV AV TWM SF M T 6 SV VF AV M AV T4 RV 230ÊV/AC AV KW RV HW TB MF AV RV P AV DWU M PD RV AV T 2 235

237 Kondenzációs falikazán, szolár melegvíz-készítés és fűtésrásegítés központi puffertárolóval 20 Condens 3000 W ZSB 14-3 C Modulációs fali kondenzációs kazán ZSB 22-3 C Modulációs fali kondenzációs kazán Condens 7000 W ZSBR 28-3A Modulációs fali kondenzációs kazán Szolár rendszer FKT-1 S Solar 7000 TF típusú síkkollektor (álló) FKT-1 W Solar 7000 TF típusú síkkollektor (fekvő) AGS 5 Kétcsöves szolár állomás 5 kollektorig AGS 5E Egycsöves szolár állomás 5 kollektorig SAG 25 Szolár tágulási tartály SAG 35 Szolár tágulási tartály TWM 20 Termosztatikus keverőszelep P S Fűtési puffertároló P S Fűtési puffertároló Melegvíz-tároló WST SK Két hőcserélős szolár használati melegvíz-tároló WST SK Két hőcserélős szolár használati melegvíz-tároló Szabályozó FW 500 Időjáráskövető szabályozó IPM 1 Fűtési kapcsoló modul IPM 2 Fűtési keverő és kapcsoló modul ISM 1 Szolár kapcsoló modul ISM 2 Szolár kapcsoló modul Tartozék NR 1006 Biztonsági szerelvénycsoport 4 bar alatt 200 l-től NR 1007 Biztonsági szerelvénycsoport 4 bar felett 200 l-től HW 25 Hidraulikus váltó 25 kw-ig HW 50 Hidraulikus váltó 105 kw-ig DWU 20 Háromutas váltószelep 3/4" DWU 25 Háromutas váltószelep 1"

238 21 Kondenzációs álló modul kazán beépített szolár tárolóval és szerelvényekkel 237

239 Kondenzációs álló modul kazán beépített szolár tárolóval és szerelvényekkel 21 Condens 5000 FM ZBS 22/210S-3 MA Solar Kondenzációs készülék szolár csatlakozásra alkalmas beépített rétegtárolóval Szolár rendszer FCC-1 S Solar 4000 TF típusú síkkollektor (álló) FKC-2 S Solar 5000 TF típusú síkkollektor (álló) FKC-2 W Solar 5000 TF típusú síkkollektor (fekvő) Szabályozó FW 100 Időjáráskövető szabályozó FW 200 Időjáráskövető szabályozó IPM 1 Fűtési kapcsoló modul IPM 2 Fűtési keverő és kapcsoló modul FB 10 Távvezérlő, időjáráskövető szabályozóhoz FB 100 Távvezérlő, digitális heti programórával, időjáráskövető szabályozóhoz Tartozék NR 1006 Biztonsági szerelvénycsoport 4 bar alatt 200 l-től NR 1007 Biztonsági szerelvénycsoport 4 bar felett 200 l-től HW 25 Hidraulikus váltó 25 kw-ig HW 50 Hidraulikus váltó 105 kw-ig

240 Bosch termékprogram Hagyományos készülékek Gaz 3000 W ffméret: 700 x 400 x 298 mm ffteljesítmény (fűtés): 12, 18, 24 kw ffteljesítmény (melegvíz): 12, 20, 24 kw ffszabályozás: 230 V, on off ffmelegvíz mennyiség ( T=30 C): 9,8; 11,8 l/perc Fali gázkazánok Kondenzációs készülékek Condens 2000 W ffméret: 725 x 440 x 355 mm ffteljesítmény (fűtés): 24 kw ffteljesítmény (melegvíz): 24 kw ffszabályozás: Open-Therm szabvány ffmelegvíz mennyiség ( T=30 C): 11,4 l/perc Gaz 4000 W ffméret: 700 x 400 x 355 mm ffteljesítmény (fűtés): 24 kw ffteljesítmény (melegvíz): 24 kw ffszabályozás: 230 V, on off ffmelegvíz mennyiség ( T=30 C): 11,4 l/perc Condens 3000 W ffméret: 850 x 400 x 370 mm ffteljesítmény (fűtés): 14,2; 21,8 kw ffteljesítmény (melegvíz): 14,2; 21,8 kw ffszabályozás: időjáráskövető szabályozók (BUS) ffmelegvíz mennyiség ( T=30 C):13 l/perc (ZWB 28-3C) Gaz 5000 WT ffméret: 890 x 600 x 482 mm ffteljesítmény (fűtés): 24, 28 kw ffteljesítmény (melegvíz): 24, 28 kw ffszabályozás: 230 V, on off ffmelegvíz mennyiség ( T=30 C):16,5; 18,5 l/perc Condens 5000 FM ffméret: 1515/1770/1860 x 600 x 600 mm ffteljesítmény (fűtés): 14,2; 21,6; 30,6 kw ffteljesítmény (melegvíz): 14,2; 21,6; 30,6 kw ffszabályozás: időjáráskövető szabályozók (BUS) ffmelegvíz mennyiség ( T=30 C):21,1; 25,8; 36,3 l/perc Gaz 7000 W ffméret: 850 x 400/440/480 x 370 mm ffteljesítmény (fűtés): 18; 24; 28,1; 34,9 kw ffteljesítmény (melegvíz): 18; 24; 28,1; 34,9 kw ffszabályozás: időjáráskövető szabályozók (BUS) ffmelegvíz mennyiség ( T=30 C): 11,1; 13,4; 15,9 l/perc Elektromos melegvíz-tároló Tronic 1000 ffzománcozott acéltartály ff30, 50, 80, 100 és 120 literes változat ffcfc mentes hőszigetelés ffrövid felfűtési idő ffmagnézium védőanód ffkézi hőfokszabályozás ffipx 4 elektromos védettség Condens 5000 W ffméret: 980 x 520 x 465 mm ffteljesítmény (fűtés): 65, 98 kw ffszabályozás: időjáráskövető szabályozók (BUS) Condens 5000 WT ffméret: 890 x 600 x 482 mm ffteljesítmény (fűtés): 24 kw ffszabályozás: időjáráskövető szabályozók (BUS ffmelegvíz mennyiség ( T=30 C): 16,5 l/perc Condens 7000 W ffméret: 850 x 440 x 350 mm ffteljesítmény (fűtés): 27,7; 40,8 kw ffteljesítmény (melegvíz): 27,7; 35,3 kw ffszabályozás: időjáráskövető szabályozók (BUS) ffmelegvíz mennyiség ( T=30 C):15,3 l/perc (ZWBR 35-3A) Condens 7000 WT ffméret: 890 x 600 x 482 mm ffteljesítmény (fűtés): 22,1 kw ffteljesítmény (melegvíz): 28 kw f f Szabályozás: időjáráskövető szabályozók (BUS) f fmelegvíz mennyiség ( T=30 C): 21 l/perc

241 Solar 4000 TF f f f f f f f f f Napkollektorok f Méret: 2026 x 1032 x 66 mm f Bruttó felület: 2,09 m 2 f Apertúra felület: 1,95 m 2 f Hőelnyelő felület: 1,92 m 2 f Bevonat: szelektív fekete króm f Alkalmazási terület: melegvíz-készítés, medencefűtés f Szerelhetőség: ferde tető (tetőn kívül), síktető f Szerszám nélküli gyorscsatlakozós rendszer f Strukturált (belülről érdesített) nagy tisztaságú szolár biztsági üveg Solar 5000 TF f f f f f f f f f f f f f Méret: 2017 x 1175 x 87 mm f Bruttó felület: 2,37 m 2 f Apertúra felület: 2,25 m 2 f Hőelnyelő felület: 2,18 m 2 f Bevonat: szelektív, vákuumoseljárással felvitt PVD f Szálerősítéses kompozit kollektorház f Alkalmazási terület: melegvíz-készítés, fűtésrásegítés f Szerelhetőség: ferde tető (tetőn kívül, tetőbe), síktető, homlokzat f Szerelhetőség: ferde tető (tetőn kívül, tetőbe), síktető, homlokzat f Teljes felületű Al-Cu abszorber kialakítás f Szerszám nélküli gyorscsatlakozós rendszer f Álló és fektetett kivitel Solar 7000 TF f f f f f f f f f f f Méret: 2070 x 1145 x 90 mm f Bruttó felület: 2,37 m 2 f Apertúra felület: 2,25 m 2 f Hőelnyelő felület: 2,23 m 2 f Bevonat: szelektív, vákuumoseljárással felvitt PVD f Alkalmazási terület: melegvíz készítés, medencefűtés, fűtés-rásegítés f Szerelhetőség: ferde tető (tetőn kívül, tetőbe), síktető, homlokzat f Teljes felületű réz abszorber lemez f Flexibilis acél csatlakozó csövek f Álló és fektetett kivitel Solar 7000 TV ffméret: 2058 x 702 x 103 mm (VK 140-1) 2058 x 1356 x 103 mm (VK 280-1) ffbruttó felület: 1,45 m 2 (VK 140-1) 2,86 m 2 (VK 280-1) ffapertúra felület: 1,28 m 2 (VK 140-1) 2,57 m 2 (VK 280-1) ffvákuumcsövek száma: 6 12 ffalkalmazási terület: melegvízkészítés, fűtésrásegítés, technológiai területek ffszerelhetőség: ferde tető (tetőn kívül), síktető, homlokzat ffcpc parabolikus tükör technológia f f"u" alakú rozsdamentes acél abszorbercső ffmasszív, jégverésbiztos vákuumcső Átfolyós vízmelegítők Therm 1000 SC f f f f Méret: 755 x 400 x 220 mm f Teljesítmény: 25,5 kw f Melegvíz teljesítmény ( T=25 C): 13 l/perc ffgyújtás módja: piezo ffszabályozás: kézi ffzárt égéstér, parapet kivezetés Therm 4000 OC f ffteljesítmény: 8,7 kw f f Méret: 438 x 270 x 189 mm f Melegvíz teljesítmény ( T=25 C): 5 l/perc ffgyújtás módja: piezo ffszabályozás: kézi ffkémény nélküli működés ffoxystop védelem Therm 4000 O W f ffteljesítmény: 19,2 kw ffmelegvíz teljesítmény f Méret: 580 x 310 x 220 mm ( T=25 C): 11 l/perc ffgyújtás módja: piezo ffszabályozás: kézi ffkéményes Therm 4000 O WR ffméret: 580/655 x 310/350 x 220 mm ffteljesítmény: 19,2 kw, 23,6 kw ffmelegvíz teljesítmény ( T=25 C): 11, 14 l/perc ffgyújtás módja: elemes ffszabályozás: automatikus ffkéményes ffnincs őrláng Therm 4000 S f f f f Méret: 700 x 388 x 220 mm f Teljesítmény: 23,8 kw f Melegvíz teljesítmény ( T=25 C): 14 l/perc ffgyújtás módja: elektronikus ffszabályozás: automatikus ffzárt égéstér Therm 6000 O f f f f Méret: 655 x 350/425 x 220 mm f Teljesítmény: 23,6 kw; 30,5 kw f Melegvíz teljesítmény ( T=25 C): 14; 18 l/perc ffgyújtás módja: elektronikus ffszabályozás: automatikus ffkéményes ffgenerátoros gyújtás, nincs elem költség

242 Bosch szabályozóprogram FW 100 f f f Időjáráskövető szabályozók f Időjárásfüggő előremenő hőmérséklet szabályozó f Egy kevert vagy direkt fűtőkört szabályoz f Melegvíz program melegvíz-tárolóhoz (idő és hőmérséklet beállítható) ffszolár melegvíz termelés (ISM 1-gyel) fffb 10 vagy FB 100 távszabályozó használata lehetséges ffheti program naponta 6 kapcsolási idővel egy kevert vagy direkt fűtőkörhöz és a melegvíz termeléshez FW 200 f f f f Időjárásfüggő előremenő hőmérséklet szabályozó f Két kevert fűtőkört szabályoz távszabályozó nélkül f Max. 4 kevert fűtőkör lehetséges (FW db FB db IPM 2) ffmelegvíz program melegvíz-tárolóhoz (idő és hőmérséklet beállítható) ffszolár melegvíz termelés (ISM 1-gyel) ffszolár fűtésrásegítés (ISM 2-vel) ffkaszkádkapcsolás (4 fűtőkészülék lehet a kaszkádban ICM-mel) fffb 10 vagy FB 100 távszabályozó használata lehetséges ffheti program naponta 6 kapcsolási idővel két fűtőkörhöz (kevert vagy direkt) és melegvíz termeléshez FW 500 f f f f Időjárásfüggő előremenő hőmérséklet szabályozó f Két kevert fűtőkört szabályoz távszabályozó nélkül f Max. 10 kevert fűtőkör lehetséges (FW db FB db IPM 2) ffmelegvíz program melegvíz-tárolóhoz (idő és hőmérséklet beállítható) ffszolár melegvíz termelés (ISM 1-gyel) ffszolár fűtésrásegítés (ISM 2-vel) ffelőmelegítő rendszer központi puffer- és melegvíztárolóval fffűtésrásegítés központi puffer- és melegvíz-tárolóval fflégtechnika- és úszómedence-szabályozás (IEM-mel) ffkaszkádkapcsolás (16 fűtőkészülék lehet a kaszkádban ICM-mel) FB 10 f DT 10 Kapcsolóórák ffdigitális kapcsolóóra a fűtés heti programozásához fffr 10 szobatermosztát esetén DT 20 Távvezérlők f Távszabályozó időjárásfüggő fűtőkör előirt értékének állításához FW 100 vagy FW 200 és FW 500 szabályozóval kapcsolatban ff1. vagy 2. fűtőkörhöz használható (a 3. és a 4. fűtőkörhöz az FB 100-at kell használni) ffkommunikáció a szabályozóval 2-vezetékes BUS-on keresztül ffhelyiséghőmérséklet kijelzés ffzavar esetén a zavar-kódok kijelzése ffnincs óra funkció FB 100 f f Távszabályozó helyiség hőmérséklet korrekcióval kiegészített időjárásfüggő üzemhez fffw 100 vagy FW 200 és FW 500 szabályozóval kapcsolatban ffaz FW 200 szabályozó 3. és 4. fűtőköréhez használható ffkommunikáció a szabályozóval 2-vezetékes BUS-on keresztül ffa fűtőkör szolár-optimalizálása lehetséges ffheti program naponta 6 kapcsolási idővel ffdigitális kapcsolóóra a fűtés és melegvíz-készítés heti programozásához fffr 10 szobatermosztát esetén Kapcsolómodulok ISM 1 f f Szolármodul szolár melegvíz termeléshez FR 110 szobatermosztáttal vagy időjáráskövető szabályozóval kombinálva ffkommunikáció a hőtermelővel és a szabályozóval 2-vezetékes BUS-on keresztül ff3 kapcsolókimenet 230 V AC, 50 Hz, max. 80 W ISM 2 f f Szolármodul szolár melegvíz termeléshez és szolár fűtésrásegítéssel időjáráskövető szabályozóval kombinálva ffkommunikáció a hőtermelővel és a szabályozóval 2-vezetékes BUS-on keresztül ff6 kapcsolókimenet 230 V AC, 50 Hz, max. 120 W IPM 1 f f Kapcsolómodul fűtési szivattyú és keverőcsap vezérléséhez egy kevert vagy direkt fűtőkörhöz vagy a tárolótöltő szivattyú és a cirkulációs szivattyú vezérléséhez egy tárolókörhöz ffkommunikáció a hőtermelő-vel és a szabályozóval 2-vezetékes BUS-on keresztül IPM 2 f f Kapcsolómodul fűtési szivattyú és keverőcsap vezérléséhez max. 2 kevert fűtőkörhöz vagy egy tárolókörhöz tartozó tárolótöltő szivatytyú vagy egy cirkulációs szivattyú vezérléséhez, valamint egy kevert fűtőkörhöz tartozó fűtési szivattyú és keverőcsap vezérléséhez ffkommunikáció a hőtermelővel és a szabályozóval 2-vezetékes BUS-on keresztül

243 Helyiséghőmérséklet szabályozók FR 10 f f f Egy kevert vagy direkt fűtőkört szabályoz f Szabályozza az előremenő hőmérsékletet és támogatja a fűtőkészülék moduláló üzemmódját ffegy IPM 1 modul vezérlése lehetséges (kevert fűtőkörhöz) FR 100 f f f Egy kevert vagy direkt fűtőkört szabályoz f Melegvíz program ECO-funkcióhoz (kombi készülék) ffegy IPM 1 modul vezérlése lehetséges (kevert fűtőkörhöz) ffszabályozza az előremenő hőmérsékletet és támogatja a fűtőkészülék moduláló üzemmódját FR 110 f f f Egy kevert vagy direkt fűtőkört szabályoz f Melegvíz program melegvíz-tarolóhoz (idő és hőmérséklet beállítható) ffszolár melegvíz termelés (ISM 1-gyel) ffa melegvíz termelés szolár-optimalizálása lehetséges ffszabályozza az előremenő hőmérsékletet és támogatja a fűtőkészülék moduláló üzemmódját ffaz IPM 1, ISM 1 modulok vezérlése lehetséges (kevert fűtőkörhöz, szolár melegvíz termeléshez) Folyamatszabályzású termosztát TRZ 200 fffolyamatszabályozású szobatermosztát ffopen-therm szabvány ffheti programozású B-sol 100 f Kazántól független szolár szabályozók f Szolár szabályozó egyszerű rendszerekhez, melegvíz készítéséhez fflcd kijelzővel ffelőre programozott kapcsolási sémával ffállítható hőmérsékletkülönbség (4-20 K) B-sol 300 f f Szolár szabályozó összetett szolár rendszerekhez ff27 előreprogramozott kapcsolási séma ffa napenergia hasznosítása az alábbi feladatokra: melegvíz-készítés, fűtésrásegítés, uszodafűtés, tároló áttöltés, 2 kollektor mező kezelése, külső hőcserélő kezelése ffmegvilágított LCD kijelző TR V termosztátok ffkézi vezérlésű szobatermosztát ffon-off szabályozó ffidőprogram megadása nem lehetséges TRZ 12-2 ffszobatermosztát digitális programórával ffon-off szabályozó ffheti program a fűtés részére Kapcsolómodulok ICM f f Kaszkádmodul 4 fűtőkészülék vezérléséhez FW 200-zal, és 16 fűtőkészülék vezérlése FW 500-zal (max. 4db ICM használható) ffkommunikáció a hőtermelőkkel és a szabályozóval 2-vezetékes BUS-on keresztül IGM f f Intelligens összekötő modul régi Bosch/ Junkers készülék vagy idegen kazán illesztéséhez. Használható kimenetek: BUS, 1-2-4, On-Off, 0-10 V IEM f f Elektronikai modul bővített fűtőkörök, például légtechnika vagy úszómedence vezérlések bekötéséhez FW 500-zal kombinálva ffkommunikáció a szabályozóval 2-vezetékes BUS-on keresztül IUM ffuniverzális csatlakozómodul külső biztonsági berendezésekhez ffaz alábbiak vezérlésére: egy külső gáz szelep egy motoros füstgázvagy frisslevegő-csappantyú egy konyhai szellőző/ páraelszívó reteszelése egy külső zavarjelző Netcom 100 fftávkapcsoló modul telefonon történő átkapcsolásra ffalkalmas a fűtés ki- és bekapcsolására

244 Az árlistában található árak nettó listaárak, további kedvezményekről és aktuális akciókról kérjük, érdeklődjön kereskedelmi partnereinknél! A katalógusban szereplő adatok és képek csak tájékoztató jellegűek, és nem helyettesítik a műszaki tervezést. A műszaki tartalom és az árak változtatásának lehetőségét fenntartjuk. Robert Bosch Kft. Termotechnika üzletág Levelezési cím: 1475 Budapest, Pf Telephely: 2310 Szigetszentmiklós, Leshegy út 15. Információs és szerviz vonal: (+36-1) Fax: (+36-24) cím: [email protected]
