1 Fűtésirendszer-javaslatok 2011

2 Kedves Partnereink! Egy év elteltével újra köszöntöm Önöket. Az elmúlt évben szinte minden ponton újítottunk. Régi adósságot törlesztettünk a tervezők felé, és elkészültek tervezési segédleteink, az új honlapunk szakmai oldalait új tartalommal töltöttük meg, készülékeink CAD ábrái letölthetővé váltak. Kivitelező partnereink számára összeszedtük tudásunk legjavát, és praktikus rendszer-megoldásainkat csokorba kötve kiadtuk kapcsolási rajzos prospektusunkat. A végfelhasználókat egy tavaszi és egy őszi média kampány keretében ostromoltuk, és már ők is tudják, hogy a Bosch már a fűtéstechnika szakértője is. Erősítendő ezt a pozíciónkat már a tavaszi Hungarothermen is jelentkezünk néhány figyelemreméltó termékújdonsággal, szolár csomagjaink rendelhetőek lesznek egy úgynevezett gyűjtő cikkszámon, ami biztosítja, hogy minden komponens egy időben, csomagként érkezzen meg Önökhöz. Jelen kiadványunk frissítéséhez felhasználtuk a visszajelzéseiket, amit ezúton is nagyon köszönünk. A termékek készülékek és füstgáz-elvezetési tartozékok mellett bővült a kapcsolási rajzok és a Bosch tippek köre is. Létrehoztunk egy külön címet, melyre várjuk projekt-ajánlat kéréseiket: ttajanlat@hu.bosch.com. Lendületünk a 2011-es évben sem fog megtörni. Bár a magyar fűtéstechnikai piacon a Bosch márka alig egy éves múltra tekint vissza, nálunk az év mégis a Bosch 125 éves jubileumáról fog szólni. Élvezze a Bosch csoport támogatását és biztonságát 2011-ben is! Zuggó Balázs Üzletágvezető Termotechnika üzletág Fűtési rendszerek jegyzéke 01 Kétpont szabályozású kombi falikazán, termosztáttal 02 Kétpont szabályozású falikazán, tároló fűtéssel, termosztáttal 03 Kétpont szabályozású kombi falikazán, szolár előfűtéssel, termosztáttal 04 Kétpont szabályozású falikazán, szolár melegvíz-készítéssel 05 Kétpont szabályozású beépített tárolós falikazán, szolár előfűtéssel 06 Kondenzációs kombi kazán 07 Kondenzációs falikazán tárolóval, összetett fűtési rendszer 08 Kondenzációs falikazán tárolóval, összetett fűtési rendszer hőcserélővel 09 Kondenzációs fali kombi kazán, szolár melegvíz előfűtés 10 Kondenzációs falikazán, szolár melegvíz-készítés, két fűtési körrel 11 Kondenzációs falikazán, szolár melegvíz-készítés, hőcserélővel leválasztott padlófűtéssel 12 Kondenzációs falikazán, szolár fűtésrásegítés 13 Kondenzációs falikazán, szilárdtüzelésű kazán puffertárolóval, szolár melegvíz-készítés és fűtésrásegítés 14 Kondenzációs falikazán, kombi puffertárolóval, szolár és vegyestüzelésű fűtésrásegítéssel 15 Beépített rétegtárolós kondenzációs kazán, összetett fűtési rendszer 16 Beépített rétegtárolós kondenzációs kazán, szolár melegvíz előfűtés 17 Kondenzációs falikazán külső váltószeleppel, összetett fűtési rendszer 18 Kondenzációs falikazán melegvíz-tárolóval, töltőszivattyúval 19 Kondenzációs falikazán, szolár melegvíz-készítés és uszoda fűtés 20 Kondenzációs falikazán, szolár melegvíz-készítés és fűtésrásegítés központi puffertárolóval 21 Kondenzációs álló modul kazán beépített szolár tárolóval és szerelvényekkel A kapcsolási rajzokon használt jellemző rövidítések: HK 1 : radiátoros kör HK 2 : padlófűtési kör AV: elzáró szerelvény HW: hidraulikus váltó P: szivattyú HMV: használati melegvíz MAG: zárt tágulási tartály Az általunk megadott rendszerjavaslatok nem helyettesítik az épületgépészeti tervezést. A napkollektorok felszereléséhez szükséges tartozékokat a helyi viszonyok alapján egyeztetni kell. Az ábrák nem méretarányosak. A műszaki változtatás jogát fenntartjuk.

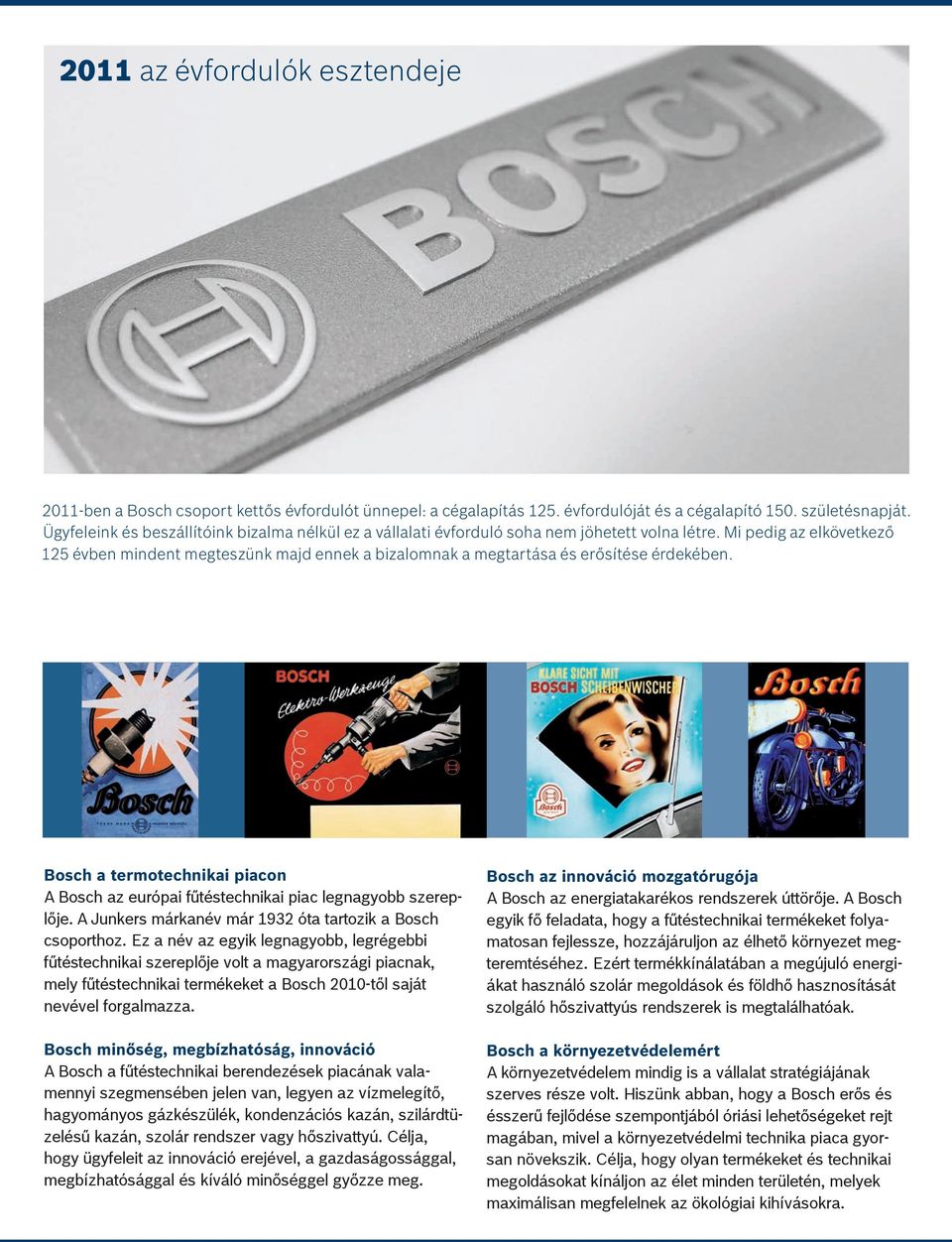

3 2011 az évfordulók esztendeje 2011-ben a Bosch csoport kettős évfordulót ünnepel: a cégalapítás 125. évfordulóját és a cégalapító 150. születésnapját. Ügyfeleink és beszállítóink bizalma nélkül ez a vállalati évforduló soha nem jöhetett volna létre. Mi pedig az elkövetkező 125 évben mindent megteszünk majd ennek a bizalomnak a megtartása és erősítése érdekében. Bosch a termotechnikai piacon A Bosch az európai fűtéstechnikai piac legnagyobb szereplője. A Junkers márkanév már 1932 óta tartozik a Bosch csoporthoz. Ez a név az egyik legnagyobb, legrégebbi fűtéstechnikai szereplője volt a magyarországi piacnak, mely fűtéstechnikai termékeket a Bosch 2010-től saját nevével forgalmazza. Bosch minőség, megbízhatóság, innováció A Bosch a fűtéstechnikai berendezések piacának valamennyi szegmensében jelen van, legyen az vízmelegítő, hagyományos gázkészülék, kondenzációs kazán, szilárdtüzelésű kazán, szolár rendszer vagy hőszivattyú. Célja, hogy ügyfeleit az innováció erejével, a gazdaságossággal, megbízhatósággal és kíváló minőséggel győzze meg. Bosch az innováció mozgatórugója A Bosch az energiatakarékos rendszerek úttörője. A Bosch egyik fő feladata, hogy a fűtéstechnikai termékeket folyamatosan fejlessze, hozzájáruljon az élhető környezet megteremtéséhez. Ezért termékkínálatában a megújuló energiákat használó szolár megoldások és földhő hasznosítását szolgáló hőszivattyús rendszerek is megtalálhatóak. Bosch a környezetvédelemért A környezetvédelem mindig is a vállalat stratégiájának szerves része volt. Hiszünk abban, hogy a Bosch erős és ésszerű fejlődése szempontjából óriási lehetőségeket rejt magában, mivel a környezetvédelmi technika piaca gyorsan növekszik. Célja, hogy olyan termékeket és technikai megoldásokat kínáljon az élet minden területén, melyek maximálisan megfelelnek az ökológiai kihívásokra.

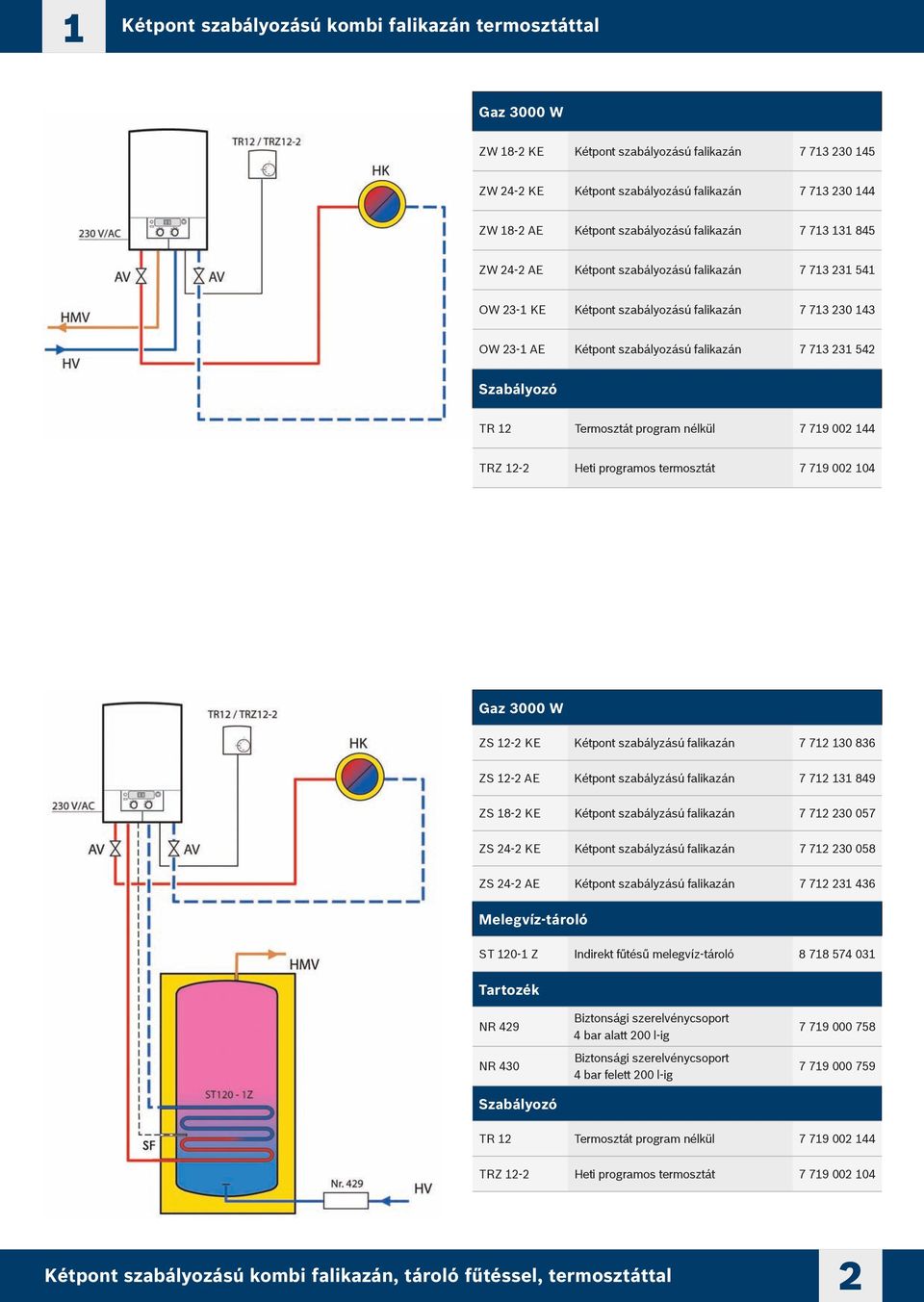

4 1 Kétpont szabályozású kombi falikazán termosztáttal Gaz 3000 W ZW 18-2 KE Kétpont szabályozású falikazán ZW 24-2 KE Kétpont szabályozású falikazán ZW 18-2 AE Kétpont szabályozású falikazán ZW 24-2 AE Kétpont szabályozású falikazán OW 23-1 KE Kétpont szabályozású falikazán OW 23-1 AE Kétpont szabályozású falikazán TR 12 Termosztát program nélkül TRZ 12-2 Heti programos termosztát Gaz 3000 W ZS 12-2 KE Kétpont szabályzású falikazán ZS 12-2 AE Kétpont szabályzású falikazán ZS 18-2 KE Kétpont szabályzású falikazán ZS 24-2 KE Kétpont szabályzású falikazán ZS 24-2 AE Kétpont szabályzású falikazán Melegvíz-tároló ST Z Indirekt fűtésű melegvíz-tároló NR 429 NR bar alatt 200 l-ig 4 bar felett 200 l-ig TR 12 Termosztát program nélkül TRZ 12-2 Heti programos termosztát Kétpont szabályozású kombi falikazán, tároló fűtéssel, termosztáttal 2

5 3 Kétpont szabályozású kombi falikazán, szolár előfűtéssel, termosztáttal Gaz 3000 W Szolár rendszer ZW 18-2 KE Kétpont szabályozású falikazán FKC-1 S Solar 5000 TF típusú síkkollektor (álló) ZW 24-2 KE Kétpont szabályozású falikazán FKC-1 W Solar 5000 TF típusú síkkollektor (fekvő) ZW 18-2 AE Kétpont szabályozású falikazán AGS 5 Kétcsöves szolár állomás 5 kollektorig ZW 24-2 AE Kétpont szabályozású falikazán AGS 5 E Egycsöves szolár állomás 5 kollektorig OW 23-1 KE Kétpont szabályozású falikazán SAG 18 Szolár tágulási tartály OW 23-1 AE Kétpont szabályozású falikazán B-sol 100 Szolár szabályozó Melegvíz-tároló TWM 20 Termosztatikus keverőszelep SK ZB Indirekt fűtésű melegvíz-tároló SK ZB Indirekt fűtésű melegvíz-tároló NR bar alatt 200 l-ig NR bar felett 200 l-ig TR 12 Termosztát program nélkül TRZ 12-2 Heti programos termosztát SOLAR KIT Vízhőmérséklettől függő keverőegység kombi készülékekhez napkollektor csatlakoztatása esetén Kétpont szabályozású kombi falikazán, szolár előfűtéssel, termosztáttal 3

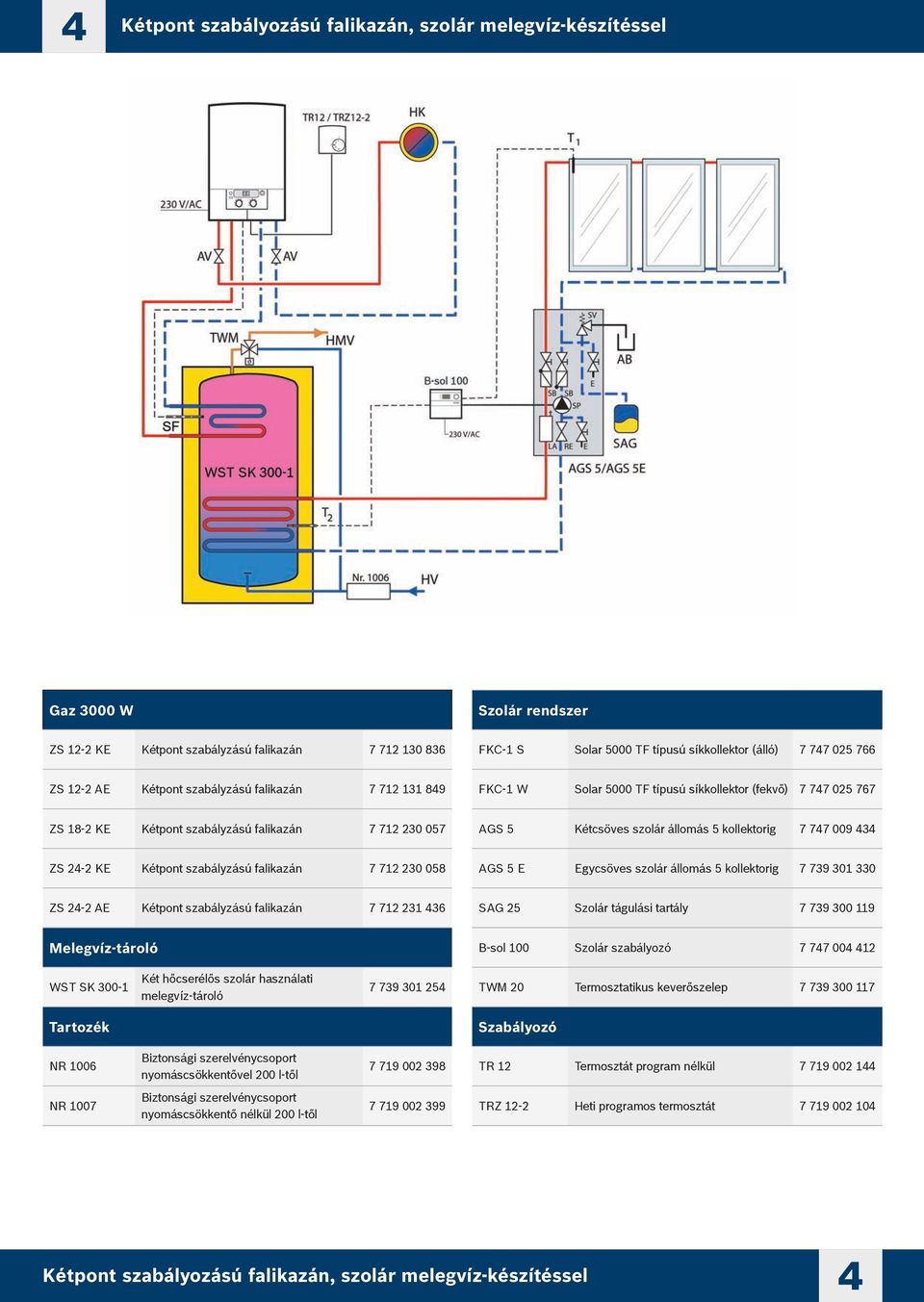

6 4 Kétpont szabályozású falikazán, szolár melegvíz-készítéssel Gaz 3000 W Szolár rendszer ZS 12-2 KE Kétpont szabályzású falikazán FKC-1 S Solar 5000 TF típusú síkkollektor (álló) ZS 12-2 AE Kétpont szabályzású falikazán FKC-1 W Solar 5000 TF típusú síkkollektor (fekvő) ZS 18-2 KE Kétpont szabályzású falikazán AGS 5 Kétcsöves szolár állomás 5 kollektorig ZS 24-2 KE Kétpont szabályzású falikazán AGS 5 E Egycsöves szolár állomás 5 kollektorig ZS 24-2 AE Kétpont szabályzású falikazán SAG 25 Szolár tágulási tartály Melegvíz-tároló B-sol 100 Szolár szabályozó WST SK Két hőcserélős szolár használati melegvíz-tároló TWM 20 Termosztatikus keverőszelep NR 1006 nyomáscsökkentővel 200 l-től TR 12 Termosztát program nélkül NR 1007 nyomáscsökkentő nélkül 200 l-től TRZ 12-2 Heti programos termosztát Kétpont szabályozású falikazán, szolár melegvíz-készítéssel 4

7 5 Kétpont szabályozású beépített tárolós falikazán, szolár előfűtéssel Gaz 5000 WT Szolár rendszer ZWSE 24-5 MFK Kétpont szabályozású beépített tárolós falikazán FKC-1 S Solar 5000 TF típusú síkkollektor (álló) ZWSE 24-5 MFA Kétpont szabályozású beépített tárolós falikazán FKC-1 W Solar 5000 TF típusú síkkollektor (fekvő) ZWSE 28-5 MFK Kétpont szabályozású beépített tárolós falikazán AGS 5 Kétcsöves szolár állomás 5 kollektorig ZWSE 28-5 MFA Kétpont szabályozású beépített tárolós falikazán AGS 5 E Egycsöves szolár állomás 5 kollektorig Melegvíz-tároló SAG 18 Szolár tágulási tartály SK ZB Indirekt fűtésű melegvíz-tároló B-sol 100 Szolár szabályozó SK ZB Indirekt fűtésű melegvíz-tároló TWM 20 Termosztatikus keverőszelep NR bar alatt 200 l-ig TR 12 Termosztát program nélkül NR bar felett 200 l-ig TRZ 12-2 Heti programos termosztát Kétpont szabályozású beépített tárolós falikazán, szolár előfűtéssel 5

8 6 Kondenzációs kombi kazán * FW 200 készülékbe vagy készüléken kívül falra is szerelhető Condens 3000 W ZWB 28-3 C Modulációs fali kondenzációs kombi kazán Condens 7000 W ZWRB 35-3 A FR 100 Modulációs fali kondenzációs kombi kazán Heti programos helyiség hőmérséklet szabályozó Kondenzációs kombi kazán 6

9 7 Kondenzációs falikazán tárolóval, összetett fűtési rendszer * FW 200 készülékbe vagy készüléken kívül falra is szerelhető Condens 3000 W Condens 7000 W ZSB 14-3 C Modulációs fali kondenzációs kazán ZSBR 28-3 A Modulációs fali kondenzációs kazán ZSB 22-3 C Modulációs fali kondenzációs kazán Melegvíz-tároló ST Z Indirekt fűtésű melegvíz-tároló IPM 2 Fűtési keverő és kapcsoló modul SK ZB Indirekt fűtésű melegvíz-tároló FB 10 Távvezérlő, időjáráskövető szabályozóhoz SK ZB Indirekt fűtésű melegvíz-tároló DWM 15-2 Háromutas keverőcsap 1/2" Kvs: SK ZB Indirekt fűtésű melegvíz-tároló DWM 20-2 Háromutas keverőcsap 3/4" Kvs:6, DWM 25-2 Háromutas keverőcsap 1" Kvs: NR bar alatt 200 l-ig DWM 32-2 Háromutas keverőcsap 5/4" Kvs: NR bar felett 200 l-ig SM 3-1 Állítómotor keverőcsaphoz HW 25 Hidraulikus váltó 25 kw-ig TB 1 Hőmérséklet-határoló termosztát HW 50 Hidraulikus váltó 105 kw-ig Kondenzációs falikazán tárolóval, összetett fűtési rendszer 7

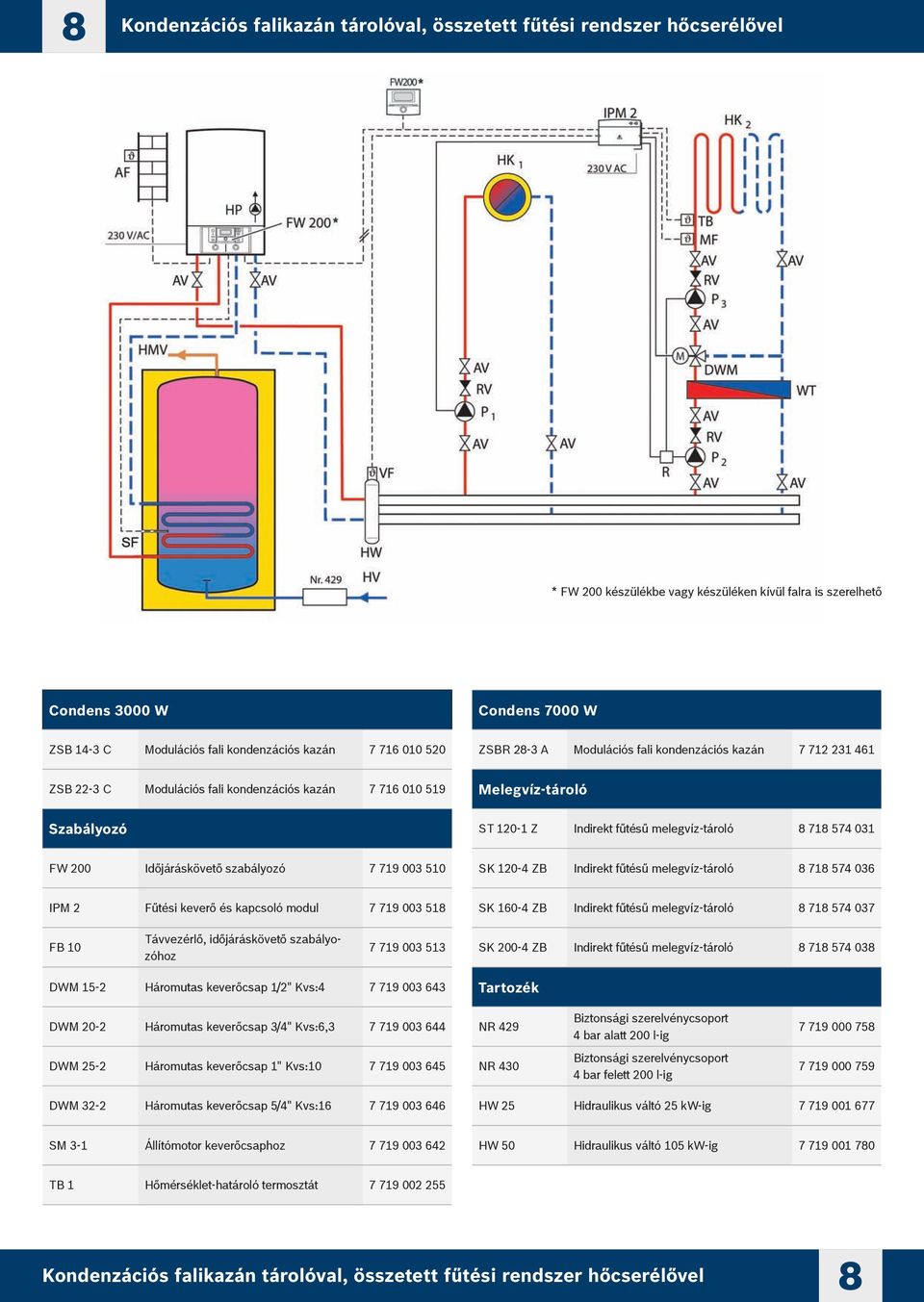

10 8 Kondenzációs falikazán tárolóval, összetett fűtési rendszer hőcserélővel * FW 200 készülékbe vagy készüléken kívül falra is szerelhető Condens 3000 W Condens 7000 W ZSB 14-3 C Modulációs fali kondenzációs kazán ZSBR 28-3 A Modulációs fali kondenzációs kazán ZSB 22-3 C Modulációs fali kondenzációs kazán Melegvíz-tároló ST Z Indirekt fűtésű melegvíz-tároló SK ZB Indirekt fűtésű melegvíz-tároló IPM 2 Fűtési keverő és kapcsoló modul SK ZB Indirekt fűtésű melegvíz-tároló FB 10 Távvezérlő, időjáráskövető szabályozóhoz SK ZB Indirekt fűtésű melegvíz-tároló DWM 15-2 Háromutas keverőcsap 1/2" Kvs: DWM 20-2 Háromutas keverőcsap 3/4" Kvs:6, NR bar alatt 200 l-ig DWM 25-2 Háromutas keverőcsap 1" Kvs: NR bar felett 200 l-ig DWM 32-2 Háromutas keverőcsap 5/4" Kvs: HW 25 Hidraulikus váltó 25 kw-ig SM 3-1 Állítómotor keverőcsaphoz HW 50 Hidraulikus váltó 105 kw-ig TB 1 Hőmérséklet-határoló termosztát Kondenzációs falikazán tárolóval, összetett fűtési rendszer hőcserélővel 8

11 9 Kondenzációs fali kombi kazán, szolár melegvíz előfűtés * FW 200 készülékbe vagy készüléken kívül falra is szerelhető Condens 3000 W ZWB 28-3 C Condens 7000 W ZWBR 35-3 A Melegvíz-tároló Modulációs fali kondenzációs kombi kazán Modulációs fali kondenzációs kombi kazán SK ZB Indirekt fűtésű melegvíz-tároló Szolár rendszer FKC-1 S Solar 5000TF típusú síkkollektor (álló) FKC-1 W Solar 5000TF típusú síkkollektor (fekvő) AGS 5 Kétcsöves szolár állomás 5 kollektorig AGS 5E Egycsöves szolár állomás 5 kollektorig SAG 18 Szolár tágulási tartály TWM 20 Termosztatikus keverőszelep NR 429 NR 430 SOLAR KIT FR bar alatt 200 l-ig 4 bar felett 200 l-ig Vízhőmérséklettől függő keverőegység kombi készülékekhez napkollektor csatlakoztatása esetén Heti programos helyiség hőmérséklet szabályozó ISM 1 Szolár kapcsoló modul DWM 15-2 Háromutas keverőcsap 1/2" Kvs: DWM 20-2 Háromutas keverőcsap 3/4" Kvs:6, DWM 25-2 Háromutas keverőcsap 1" Kvs: DWM 32-2 Háromutas keverőcsap 5/4" Kvs: SM 3-1 Állítómotor keverőcsaphoz Kondenzációs fali kombi kazán, szolár melegvíz előfűtés 9

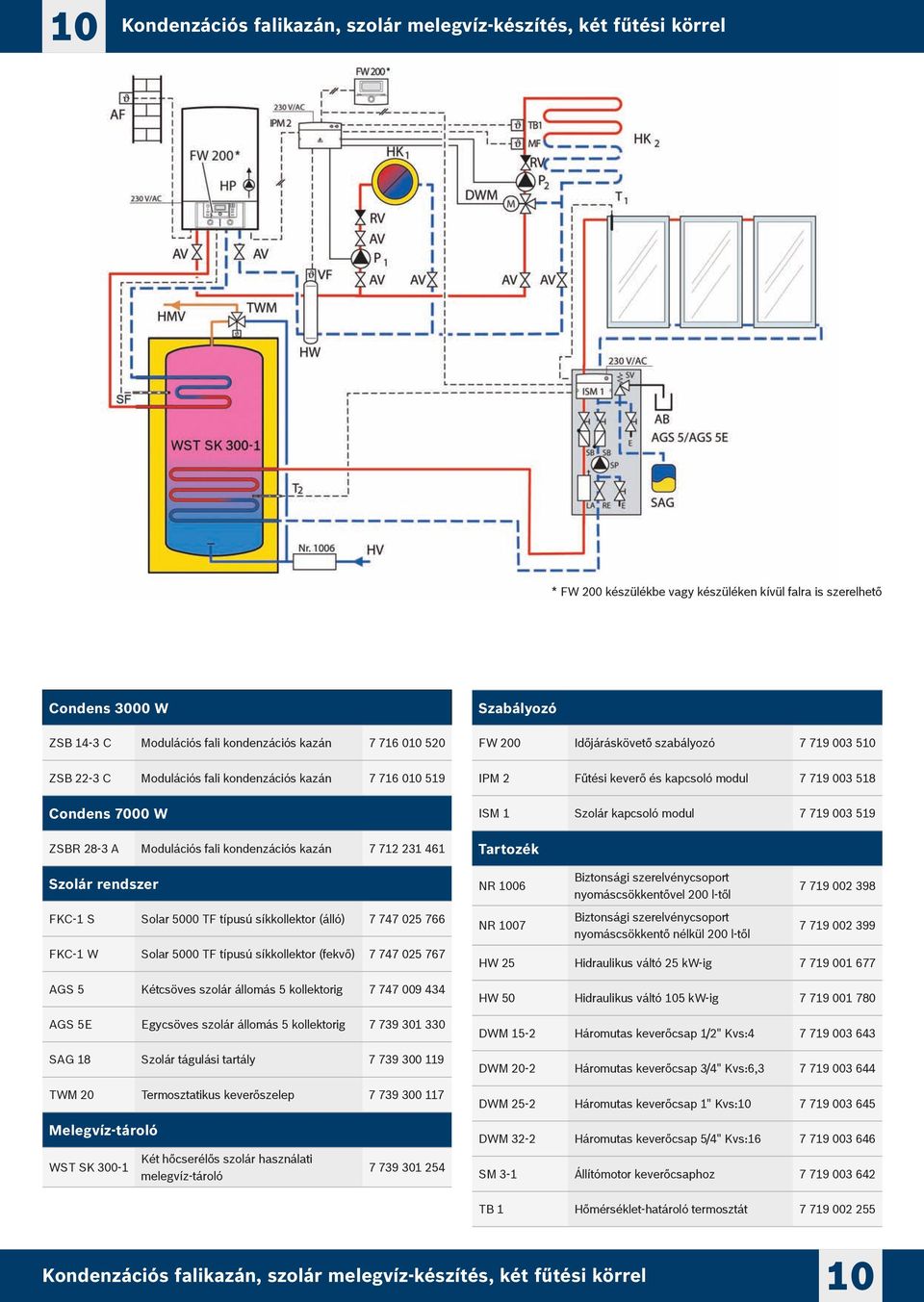

12 10 Kondenzációs falikazán, szolár melegvíz-készítés, két fűtési körrel * FW 200 készülékbe vagy készüléken kívül falra is szerelhető Condens 3000 W ZSB 14-3 C Modulációs fali kondenzációs kazán ZSB 22-3 C Modulációs fali kondenzációs kazán Condens 7000 W ZSBR 28-3 A Modulációs fali kondenzációs kazán Szolár rendszer FKC-1 S Solar 5000 TF típusú síkkollektor (álló) FKC-1 W Solar 5000 TF típusú síkkollektor (fekvő) AGS 5 Kétcsöves szolár állomás 5 kollektorig AGS 5E Egycsöves szolár állomás 5 kollektorig SAG 18 Szolár tágulási tartály TWM 20 Termosztatikus keverőszelep IPM 2 Fűtési keverő és kapcsoló modul ISM 1 Szolár kapcsoló modul NR 1006 NR 1007 nyomáscsökkentővel 200 l-től nyomáscsökkentő nélkül 200 l-től HW 25 Hidraulikus váltó 25 kw-ig HW 50 Hidraulikus váltó 105 kw-ig DWM 15-2 Háromutas keverőcsap 1/2" Kvs: DWM 20-2 Háromutas keverőcsap 3/4" Kvs:6, DWM 25-2 Háromutas keverőcsap 1" Kvs: Melegvíz-tároló WST SK Két hőcserélős szolár használati melegvíz-tároló DWM 32-2 Háromutas keverőcsap 5/4" Kvs: SM 3-1 Állítómotor keverőcsaphoz TB 1 Hőmérséklet-határoló termosztát Kondenzációs falikazán, szolár melegvíz-készítés, két fűtési körrel 10

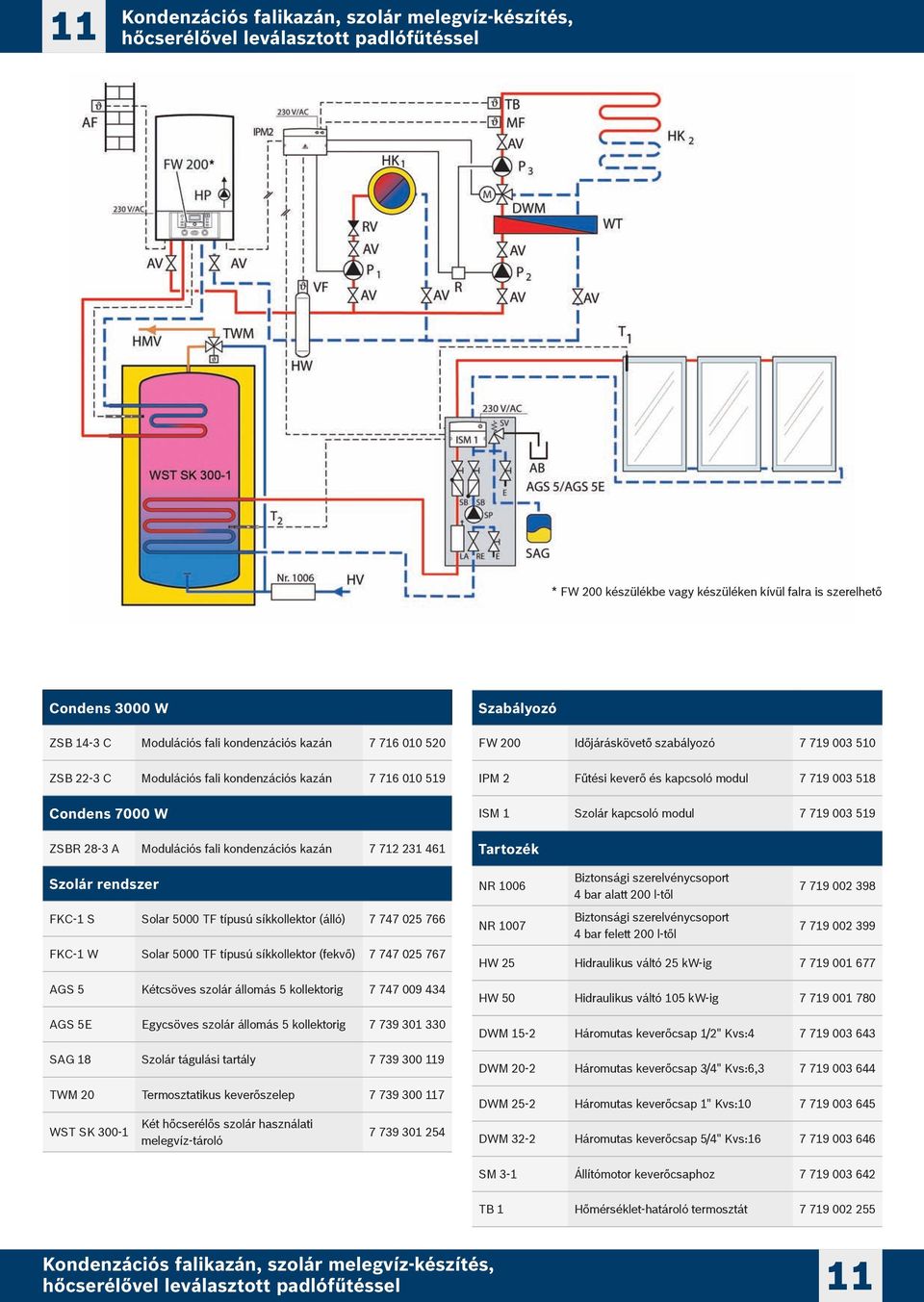

13 11 Kondenzációs falikazán, szolár melegvíz-készítés, hőcserélővel leválasztott padlófűtéssel * FW 200 készülékbe vagy készüléken kívül falra is szerelhető Condens 3000 W ZSB 14-3 C Modulációs fali kondenzációs kazán ZSB 22-3 C Modulációs fali kondenzációs kazán Condens 7000 W ZSBR 28-3 A Modulációs fali kondenzációs kazán Szolár rendszer FKC-1 S Solar 5000 TF típusú síkkollektor (álló) FKC-1 W Solar 5000 TF típusú síkkollektor (fekvő) AGS 5 Kétcsöves szolár állomás 5 kollektorig AGS 5E Egycsöves szolár állomás 5 kollektorig SAG 18 Szolár tágulási tartály TWM 20 Termosztatikus keverőszelep WST SK Két hőcserélős szolár használati melegvíz-tároló IPM 2 Fűtési keverő és kapcsoló modul ISM 1 Szolár kapcsoló modul NR 1006 NR bar alatt 200 l-től 4 bar felett 200 l-től HW 25 Hidraulikus váltó 25 kw-ig HW 50 Hidraulikus váltó 105 kw-ig DWM 15-2 Háromutas keverőcsap 1/2" Kvs: DWM 20-2 Háromutas keverőcsap 3/4" Kvs:6, DWM 25-2 Háromutas keverőcsap 1" Kvs: DWM 32-2 Háromutas keverőcsap 5/4" Kvs: SM 3-1 Állítómotor keverőcsaphoz TB 1 Hőmérséklet-határoló termosztát Kondenzációs falikazán, szolár melegvíz-készítés, hőcserélővel leválasztott padlófűtéssel 11

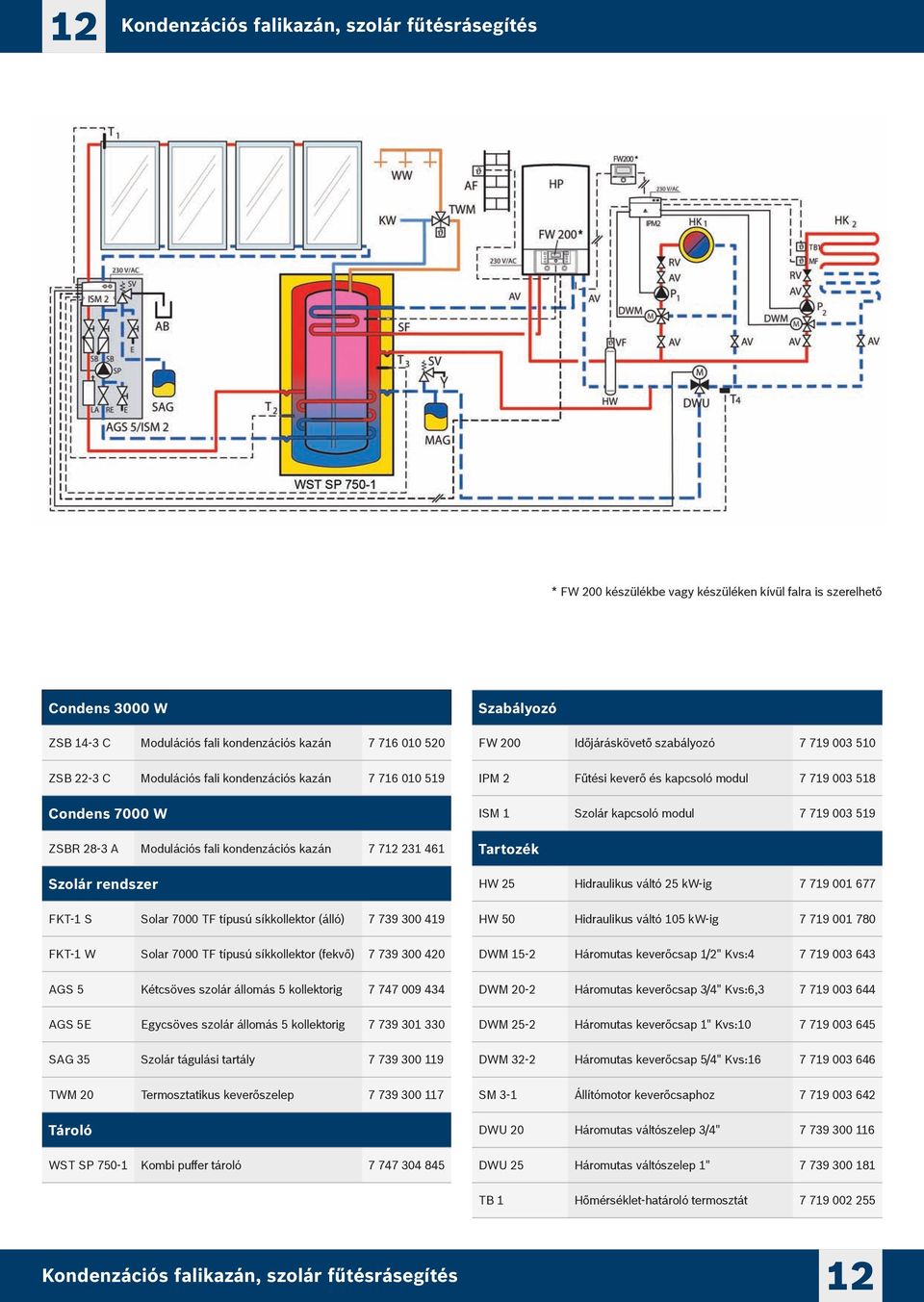

14 12 Kondenzációs falikazán, szolár fűtésrásegítés * FW 200 készülékbe vagy készüléken kívül falra is szerelhető Condens 3000 W ZSB 14-3 C Modulációs fali kondenzációs kazán ZSB 22-3 C Modulációs fali kondenzációs kazán Condens 7000 W ZSBR 28-3 A Modulációs fali kondenzációs kazán Szolár rendszer FKT-1 S Solar 7000 TF típusú síkkollektor (álló) FKT-1 W Solar 7000 TF típusú síkkollektor (fekvő) AGS 5 Kétcsöves szolár állomás 5 kollektorig AGS 5E Egycsöves szolár állomás 5 kollektorig SAG 35 Szolár tágulási tartály TWM 20 Termosztatikus keverőszelep Tároló WST SP Kombi puffer tároló IPM 2 Fűtési keverő és kapcsoló modul ISM 1 Szolár kapcsoló modul HW 25 Hidraulikus váltó 25 kw-ig HW 50 Hidraulikus váltó 105 kw-ig DWM 15-2 Háromutas keverőcsap 1/2" Kvs: DWM 20-2 Háromutas keverőcsap 3/4" Kvs:6, DWM 25-2 Háromutas keverőcsap 1" Kvs: DWM 32-2 Háromutas keverőcsap 5/4" Kvs: SM 3-1 Állítómotor keverőcsaphoz DWU 20 Háromutas váltószelep 3/4" DWU 25 Háromutas váltószelep 1" TB 1 Hőmérséklet-határoló termosztát Kondenzációs falikazán, szolár fűtésrásegítés 12

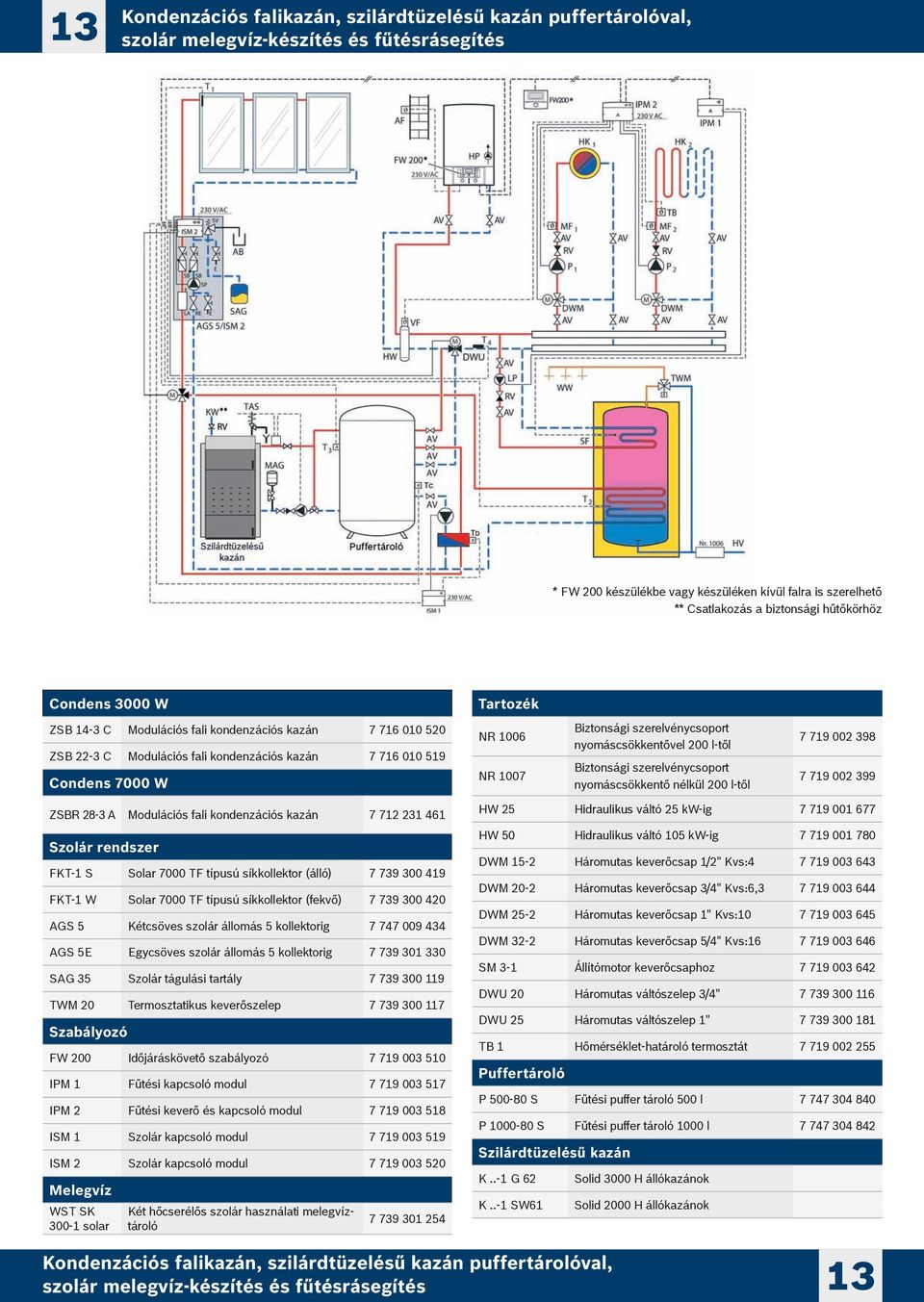

15 13 Kondenzációs falikazán, szilárdtüzelésű kazán puffertárolóval, szolár melegvíz-készítés és fűtésrásegítés * FW 200 készülékbe vagy készüléken kívül falra is szerelhető ** Csatlakozás a biztonsági hűtőkörhöz Condens 3000 W ZSB 14-3 C Modulációs fali kondenzációs kazán ZSB 22-3 C Modulációs fali kondenzációs kazán Condens 7000 W NR 1006 NR 1007 nyomáscsökkentővel 200 l-től nyomáscsökkentő nélkül 200 l-től ZSBR 28-3 A Modulációs fali kondenzációs kazán Szolár rendszer FKT-1 S Solar 7000 TF típusú síkkollektor (álló) FKT-1 W Solar 7000 TF típusú síkkollektor (fekvő) AGS 5 Kétcsöves szolár állomás 5 kollektorig AGS 5E Egycsöves szolár állomás 5 kollektorig SAG 35 Szolár tágulási tartály TWM 20 Termosztatikus keverőszelep IPM 1 Fűtési kapcsoló modul IPM 2 Fűtési keverő és kapcsoló modul ISM 1 Szolár kapcsoló modul ISM 2 Szolár kapcsoló modul Melegvíz WST SK solar Két hőcserélős szolár használati melegvíztároló HW 25 Hidraulikus váltó 25 kw-ig HW 50 Hidraulikus váltó 105 kw-ig DWM 15-2 Háromutas keverőcsap 1/2" Kvs: DWM 20-2 Háromutas keverőcsap 3/4" Kvs:6, DWM 25-2 Háromutas keverőcsap 1" Kvs: DWM 32-2 Háromutas keverőcsap 5/4" Kvs: SM 3-1 Állítómotor keverőcsaphoz DWU 20 Háromutas váltószelep 3/4" DWU 25 Háromutas váltószelep 1" TB 1 Hőmérséklet-határoló termosztát Puffertároló P S Fűtési puffer tároló 500 l P S Fűtési puffer tároló 1000 l Szilárdtüzelésű kazán K..-1 G 62 Solid 3000 H állókazánok K..-1 SW61 Solid 2000 H állókazánok Kondenzációs falikazán, szilárdtüzelésű kazán puffertárolóval, szolár melegvíz-készítés és fűtésrásegítés 13

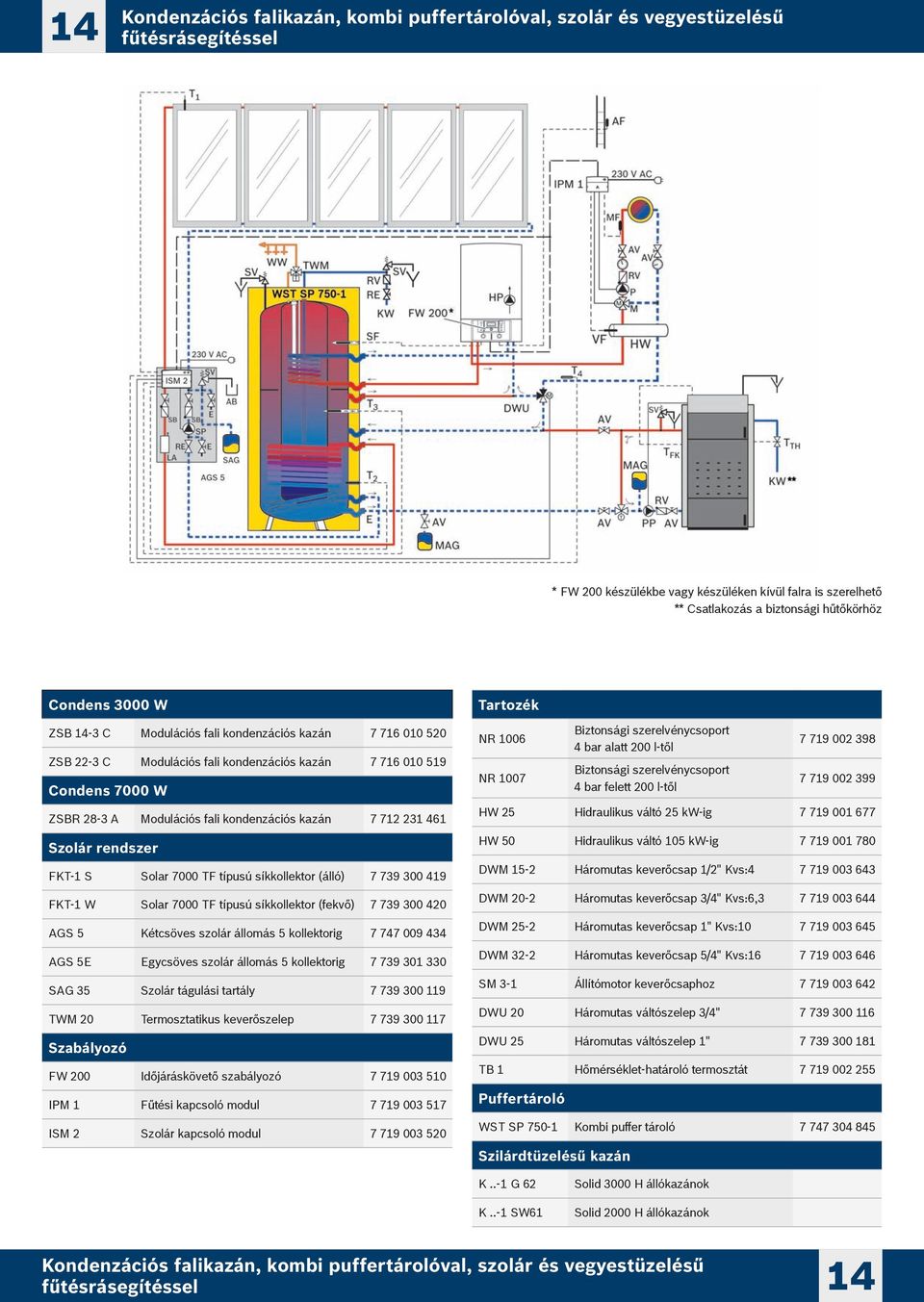

16 14 Kondenzációs falikazán, kombi puffertárolóval, szolár és vegyestüzelésű fűtésrásegítéssel * FW 200 készülékbe vagy készüléken kívül falra is szerelhető ** Csatlakozás a biztonsági hűtőkörhöz Condens 3000 W ZSB 14-3 C Modulációs fali kondenzációs kazán ZSB 22-3 C Modulációs fali kondenzációs kazán Condens 7000 W ZSBR 28-3 A Modulációs fali kondenzációs kazán Szolár rendszer FKT-1 S Solar 7000 TF típusú síkkollektor (álló) FKT-1 W Solar 7000 TF típusú síkkollektor (fekvő) AGS 5 Kétcsöves szolár állomás 5 kollektorig AGS 5E Egycsöves szolár állomás 5 kollektorig SAG 35 Szolár tágulási tartály TWM 20 Termosztatikus keverőszelep IPM 1 Fűtési kapcsoló modul ISM 2 Szolár kapcsoló modul NR 1006 NR bar alatt 200 l-től 4 bar felett 200 l-től HW 25 Hidraulikus váltó 25 kw-ig HW 50 Hidraulikus váltó 105 kw-ig DWM 15-2 Háromutas keverőcsap 1/2" Kvs: DWM 20-2 Háromutas keverőcsap 3/4" Kvs:6, DWM 25-2 Háromutas keverőcsap 1" Kvs: DWM 32-2 Háromutas keverőcsap 5/4" Kvs: SM 3-1 Állítómotor keverőcsaphoz DWU 20 Háromutas váltószelep 3/4" DWU 25 Háromutas váltószelep 1" TB 1 Hőmérséklet-határoló termosztát Puffertároló WST SP Kombi puffer tároló Szilárdtüzelésű kazán K..-1 G 62 Solid 3000 H állókazánok K..-1 SW61 Solid 2000 H állókazánok Kondenzációs falikazán, kombi puffertárolóval, szolár és vegyestüzelésű fűtésrásegítéssel 14

17 15 Beépített rétegtárolós kondenzációs kazán, összetett fűtési rendszer * FW 200 készülékbe vagy készüléken kívül falra is szerelhető Condens 7000 WT ZWSB 22/28-3 A Beépített rétegtárolós kondenzációs kazán HW 25 Hidraulikus váltó 25 kw-ig HW 50 Hidraulikus váltó 105 kw-ig DWM 15-2 Háromutas keverőcsap 1/2" Kvs: IPM 2 Fűtési keverő és kapcsoló modul DWM 20-2 Háromutas keverőcsap 3/4" Kvs:6, TB 1 Hőmérséklet-határoló termosztát DWM 25-2 Háromutas keverőcsap 1" Kvs: DWM 32-2 Háromutas keverőcsap 5/4" Kvs: SM 3-1 Állítómotor keverőcsaphoz NR 1191 Cirkulációs csatlakozó csonk Beépített rétegtárolós kondenzációs kazán, összetett fűtési rendszer 15

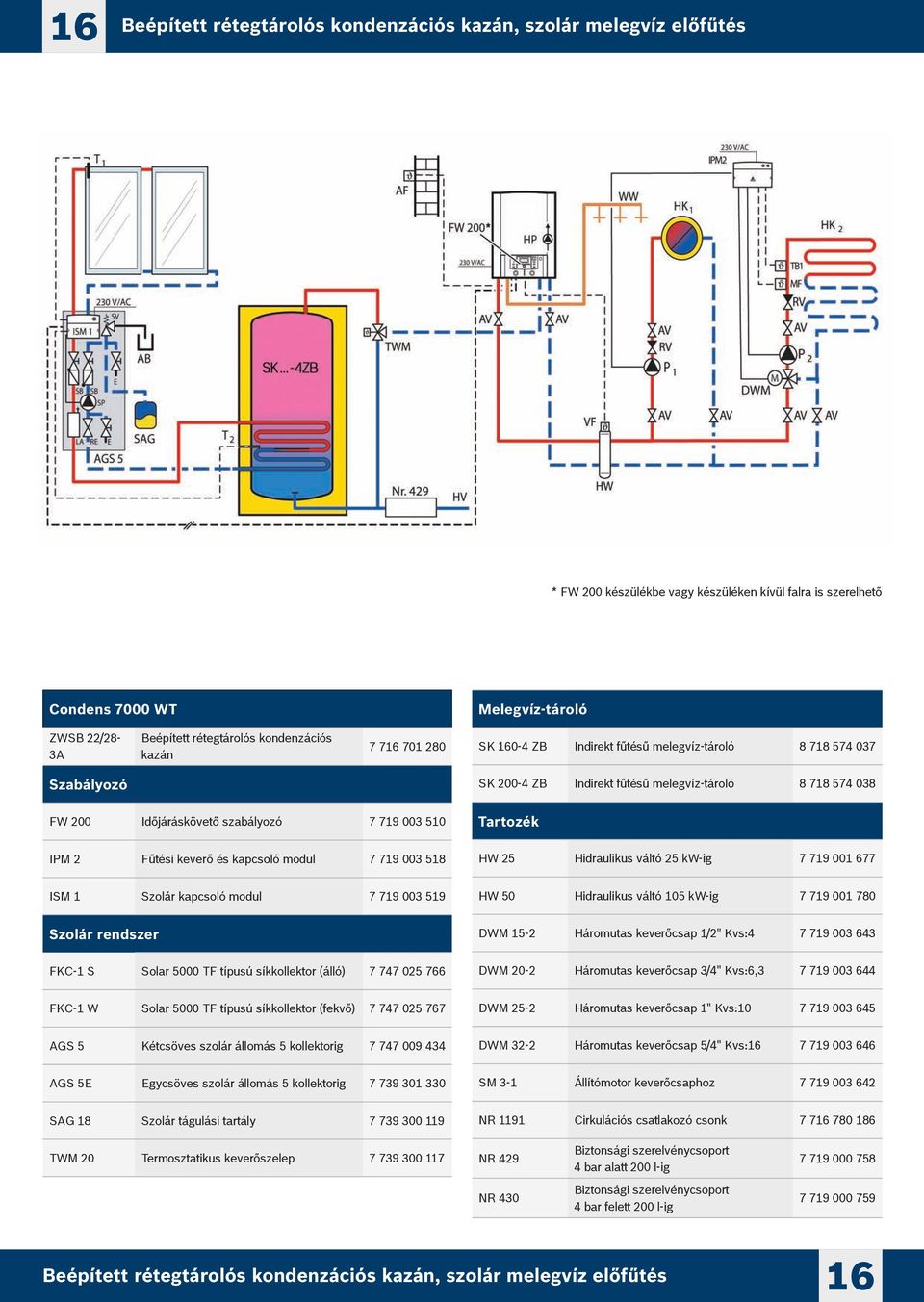

18 16 Beépített rétegtárolós kondenzációs kazán, szolár melegvíz előfűtés * FW 200 készülékbe vagy készüléken kívül falra is szerelhető Condens 7000 WT Melegvíz-tároló ZWSB 22/28-3A Beépített rétegtárolós kondenzációs kazán SK ZB Indirekt fűtésű melegvíz-tároló SK ZB Indirekt fűtésű melegvíz-tároló IPM 2 Fűtési keverő és kapcsoló modul HW 25 Hidraulikus váltó 25 kw-ig ISM 1 Szolár kapcsoló modul HW 50 Hidraulikus váltó 105 kw-ig Szolár rendszer DWM 15-2 Háromutas keverőcsap 1/2" Kvs: FKC-1 S Solar 5000 TF típusú síkkollektor (álló) DWM 20-2 Háromutas keverőcsap 3/4" Kvs:6, FKC-1 W Solar 5000 TF típusú síkkollektor (fekvő) DWM 25-2 Háromutas keverőcsap 1" Kvs: AGS 5 Kétcsöves szolár állomás 5 kollektorig DWM 32-2 Háromutas keverőcsap 5/4" Kvs: AGS 5E Egycsöves szolár állomás 5 kollektorig SM 3-1 Állítómotor keverőcsaphoz SAG 18 Szolár tágulási tartály NR 1191 Cirkulációs csatlakozó csonk TWM 20 Termosztatikus keverőszelep NR bar alatt 200 l-ig NR bar felett 200 l-ig Beépített rétegtárolós kondenzációs kazán, szolár melegvíz előfűtés 16

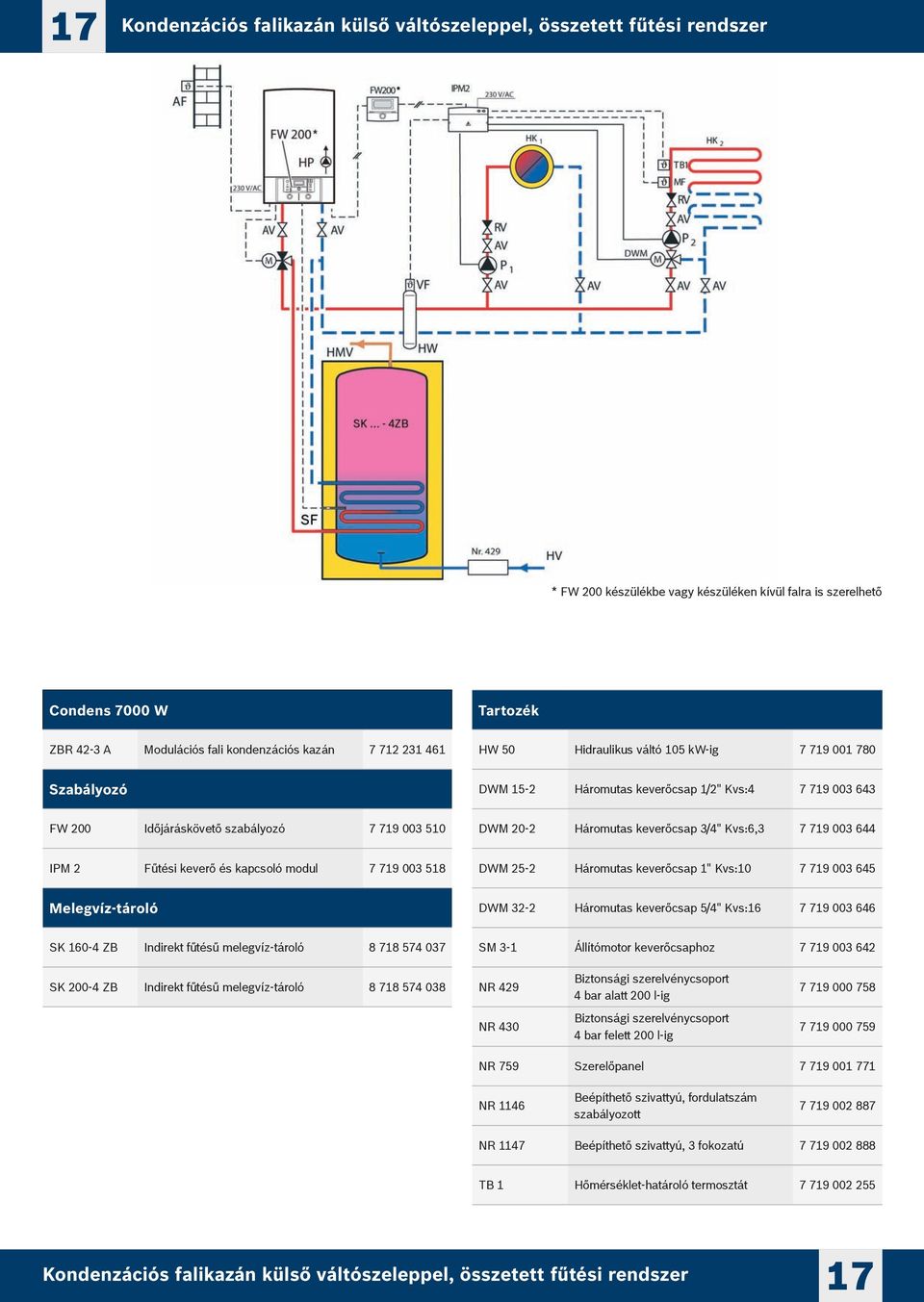

19 17 Kondenzációs falikazán külső váltószeleppel, összetett fűtési rendszer * FW 200 készülékbe vagy készüléken kívül falra is szerelhető Condens 7000 W ZBR 42-3 A Modulációs fali kondenzációs kazán HW 50 Hidraulikus váltó 105 kw-ig DWM 15-2 Háromutas keverőcsap 1/2" Kvs: DWM 20-2 Háromutas keverőcsap 3/4" Kvs:6, IPM 2 Fűtési keverő és kapcsoló modul DWM 25-2 Háromutas keverőcsap 1" Kvs: Melegvíz-tároló DWM 32-2 Háromutas keverőcsap 5/4" Kvs: SK ZB Indirekt fűtésű melegvíz-tároló SM 3-1 Állítómotor keverőcsaphoz SK ZB Indirekt fűtésű melegvíz-tároló NR bar alatt 200 l-ig NR bar felett 200 l-ig NR 759 Szerelőpanel NR 1146 Beépíthető szivattyú, fordulatszám szabályozott NR 1147 Beépíthető szivattyú, 3 fokozatú TB 1 Hőmérséklet-határoló termosztát Kondenzációs falikazán külső váltószeleppel, összetett fűtési rendszer 17

20 18 Kondenzációs falikazán melegvíz-tárolóval, töltőszivattyúval * FW 200 készülékbe vagy készüléken kívül falra is szerelhető Condens 7000 W ZBR 42-3 A Kondenzációs fali fűtő kazán IPM 1 Fűtési kapcsoló modul IPM 2 Fűtési keverő és kapcsoló modul Melegvíz-tároló HW 50 Hidraulikus váltó 105 kw-ig DWM 15-2 Háromutas keverőcsap 1/2" Kvs: DWM 20-2 Háromutas keverőcsap 3/4" Kvs:6, DWM 25-2 Háromutas keverőcsap 1" Kvs: DWM 32-2 Háromutas keverőcsap 5/4" Kvs: SM 3-1 Állítómotor keverőcsaphoz SK ZB Indirekt fűtésű melegvíz-tároló NR bar alatt 200 l-ig SK ZB Indirekt fűtésű melegvíz-tároló SK ZB Indirekt fűtésű melegvíz-tároló SK ZB Indirekt fűtésű melegvíz-tároló SK ZB Indirekt fűtésű melegvíz-tároló NR 430 NR 1006 NR bar felett 200 l-ig 4 bar alatt 200 l-től 4 bar felett 200 l-től NR 759 Szerelőpanel NR 1146 Beépíthető szivattyú, fordulatszám szabályozott NR 1147 Beépíthető szivattyú, 3 fokozatú TB 1 Hőmérséklet-határoló termosztát Kondenzációs falikazán melegvíz-tárolóval, töltőszivattyúval 18

21 19 Kondenzációs falikazán, szolár melegvíz-készítés és uszoda fűtés AF IPM1 * HK 1 AB HMV TWM ISM 2 HW AGS 10 SAG WST SK DWU HV P 1 * FW 200 készülékbe vagy készüléken kívül falra is szerelhető Condens 3000 W ZSB 14-3 C Modulációs fali kondenzációs kazán ZSB 22-3 C Modulációs fali kondenzációs kazán Condens 7000 W ZSBR 28-3 A Modulációs fali kondenzációs kazán Szolár rendszer FKC-1 S Solar 5000 TF típusú síkkollektor (álló) FKC-1 W Solar 5000 TF típusú síkkollektor (fekvő) AGS 10 Kétcsöves szolár állomás 10 kollektorig SAG 35 Szolár tágulási tartály SAG 50 Szolár tágulási tartály TWM 20 Termosztatikus keverőszelep Melegvíz-tároló WST SK WST SK Két hőcserélős szolár használati melegvíz-tároló Két hőcserélős szolár használati melegvíz-tároló IPM 1 Fűtési kapcsoló modul IPM 2 Fűtési keverő és kapcsoló modul ISM 2 Szolár kapcsoló modul NR 1006 NR bar alatt 200 l-től 4 bar felett 200 l-től HW 25 Hidraulikus váltó 25 kw-ig HW 50 Hidraulikus váltó 105 kw-ig DWU 20 Háromutas váltószelep 3/4" DWU 25 Háromutas váltószelep 1" Kondenzációs falikazán, szolár melegvíz-készítés és uszoda fűtés 19

22 20 Kondenzációs falikazán, szolár melegvíz-készítés és fűtésrásegítés központi puffertárolóval T 1 WST SK...-1 WW FW 500 HP AF 230 V/AC IPM 1 HK 230 V/AC SV ISM 2 SB SB E SP LA RE E TD AB SAG AGS 5/ISM 2 ISM 1 Puffertároló T 5 T 3 AV UL RV AV SF T 6 TWM 230ÊV/AC SV KW RV AV RV VF HW M TB MF AV RV P AV M AV AV T4 DWU M PD RV AV T 2 Condens 3000 W ZSB 14-3 C Modulációs fali kondenzációs kazán ZSB 22-3 C Modulációs fali kondenzációs kazán Condens 7000 W ZSBR 28-3A Modulációs fali kondenzációs kazán Szolár rendszer FKT-1 S Solar 7000 TF típusú síkkollektor (álló) FKT-1 W Solar 7000 TF típusú síkkollektor (fekvő) AGS 5 Kétcsöves szolár állomás 5 kollektorig AGS 5E Egycsöves szolár állomás 5 kollektorig SAG 25 Szolár tágulási tartály SAG 35 Szolár tágulási tartály TWM 20 Termosztatikus keverőszelep P S Fűtési puffertároló P S Fűtési puffertároló Melegvíz-tároló WST SK WST SK Két hőcserélős szolár használati melegvíz-tároló Két hőcserélős szolár használati melegvíz-tároló FW 500 Időjáráskövető szabályozó IPM 1 Fűtési kapcsoló modul IPM 2 Fűtési keverő és kapcsoló modul ISM 1 Szolár kapcsoló modul ISM 2 Szolár kapcsoló modul NR 1006 NR bar alatt 200 l-től 4 bar felett 200 l-től HW 25 Hidraulikus váltó 25 kw-ig HW 50 Hidraulikus váltó 105 kw-ig DWU 20 Háromutas váltószelep 3/4" DWU 25 Háromutas váltószelep 1" Kondenzációs falikazán, szolár melegvíz-készítés és fűtésrásegítés központi puffertárolóval 20
