1 Levegő-víz inverteres hőszivattyú

2 RENDSZER FELÉPÍTÉSE Levegő-víz hőszivattyú rendszer A Carrier bemutatja az XP Energy a lakossági fűtési megoldást megújító levegő-víz hőszivattyú rendszert. Az energia megtakarítás elsődleges szempontját szem előtt tartva készítettük el ezt a terméket, amelyben ötvözi az épületbe integrálhatóságot és a környezetbarát felhasználást is. A Carrier komplett fűtési megoldásként ajánlja az XP ENERGY rendszert. Minden szükséges fitting és tartozék része a tőlünk vásárolt rendszernek. Tartalmazza a hőmérséklet szabályozó és elektromos bekötéshez szükséges eszközöket. Tartalmazza a víz oldali csatlakozáshoz szükséges szelepeket, tágulási tartályt, vízszűrőt, biztonsági szelepeket és biztonsági érzékelőket. A rendszer megvásárlásával automatikusan hozzájut a teljes fűtőrendszer, egy világvezető gyártó által szavatolt, garanciájához. A levegő-víz hőszivattyú rendszer, egy olyan inverteres kültéri berendezés, hozzá kapcsolódó beltéri hidraulikus modullal, amely épület fűtésre, hűtésre és HMV termelésre egyaránt alkalmas. XP Energy rendszer garancia arra, hogy ez a termék a szigorú energia hatékonysági feltételeknek megfelelve, költséghatékony üzemelés mellett járul hozzá a szén-dioxid kibocsátás csökkentéséhez.

3 4 különböző rendszert kínálunk a következő névleges teljesítményekkel: 5 kw 6,5 kw 9 kw 11,5 kw. A legkisebbek 5 és 6,5 kw teljesítménnyel egy zónás alkalmazáshoz, míg a 9 kw és 11,5 kw teljesítményűek két zónás alkalmazásokhoz javasoltak. XP Energy hőszivattyús rendszer, hőleadók és tartozékaik tág palettájához csatlakoztatható. LEVEGŐ-VÍZ INVERTERES HŐSZIVATTYÚ HŐLEADÓK TÍPUSA napkollektorok* Használati melegvíz termelés Kültéri egység Beltéri egység (hidraulikus modul) Elektromos fűtők 0 kw 2 kw 4 kw 6 kw 8 kw Padló Fan coil Radiátor Napkollektor helyiség fűtésre Akkumulatív Termodinamikai Úszómedence fűtés napkollektorok* 1 zóna 8AW050H7 8AW065H7 80AW1_H 80AW1_X 2 zóna* 8AW100H7 8AW125H7 80AW2_H 80AW2_X * fejlesztés alatt. Jelenleg még nem áll rendelkezésre.

4 .... JELLEMZŐK Az XP Energy inverteres levegő-víz hőszivattyús technológia tervezésénél elsődleges szempont volt a kimagasló energia hatékonyság, a könnyű installáció és karbantartás, a minőség biztosítása és a biztonságos működés. Az XP Energy komplett megoldást nyújt házak klimatizálásához. Fűtés módban: melegvíz temelés, fűtésre és melegvíz készítésre. Hűtés üzemben: hidegvíz termelés, hűtésre. 4 HIDRAULIKUS MODUL Az XP Energy hidraulikus modul nagy fokú komfortot és energia megtakarítást biztosít: a két zónás rendszer, különböző hőleadó típusok csatlakozását teszi lehetővé és optimalizálja a berendezés működését. széles hőmérséklet határok A rendszer extrém hőmérsékletek között is képes üzemelni: külső levegő hőm. 15 C, vízhőmérséklet +55 C. INVERTER TECHNOLÓGIA Az inverteres technológiával működő kompresszor először teljes terhelésen üzemel, hogy elérje a kívánt hőmérsékletet. Ezt követően átvált minimális teljesítményű működésre, amikor a hőmérsékletet állandó értéken tartja. Szoba hőm. Idő Szoba hőm. Idő Általános termosztáttal vezérelt hőmérséklet Nem állandó szobahőmérséklet Energia felhasználás A termosztát nem tudja kezelni a padlófűtés tehetetlenségét Hőmérséklet görbe - Carrier vezérléssel Konstans szoba hőm. Külső és belső hőmérsékletet figyelembe vevő szabályozó A folyamatos szabályozás és a kalkulált energia felhasználás minimalizálja az enegia felhasználást. Carrier vezérlő Nincs túlfűtés és nincs energia pazarlás a Carrier vezérlő rendszerrel. Figyelembe veszi a ház termikus tehetetlenségét éppúgy, mint a külső hőmérséklet változását annak érdekében, hogy az elvárt komfortot megvalósítsa. Felhasználói felület Könnyen használható, nagy kijelzős, kifejező ikonokat alkalmaz. Két nyomógomb segítségével egyszerűen beállítható a kívánt működési paraméter. környezetvédelem A berendezések elemei mindenféle veszélyes anyagoktól mentesek. A berendezés R410A klórmentes hűtőközeggel működik és 100%- ban újra hasznosított anyagokból készül a csomagolás.

5 Az XP Energy hidraulikus modul optimalizálja a hőszivattyú működését, a fűtési igény, a hőleadók típusa és a külső hőmérséklet alapján. Ezzel biztosítja a hőszivattyú optimális kiválasztott méretét, a gyors megtérülési időt és csökkenti a beszerelési költségeket. EGY ZÓNÁS RENDSZER Kondenzátor egység teljesítménye 5 kw és 6,5 kw Elektromos fűtés teljesítménye 0 kw, 2 kw, 4 kw és 6 kw Kondenzátor egység teljesítménye Elektromos fűtés teljesítménye KÉT ZÓNÁS RENDSZER 9 kw és 11,5 kw 0 kw, 4 kw, 6 kw és 8 kw Engedélyezett a fűtés/hűtés az önálló zónában Alkalmazható felület fűtésre/ hűtésre és lehetőség van medence fűtésre Lebegő pontos beállítási értékű technológia biztosítja az optimális energia hatékonyságot és komfortot INVERTERES HŐSZIVATTYÚ FELHASZNÁLÓI FELÜLET HIDRAULIKUS MODUL Hőleadó típusa EGY ZÓNA PADLÓ TÍPUS Engedélyezett fűtésre / hűtésre 2 zónában Alkalmas padló fűtésre/hűtésre, radiátorhoz és fan-coilhoz Az 50 literes víztartály minden zónában optimális komfortot biztosít Úszómedence fűtési lehetőség Minden komfort zónának saját beállítási értéke van, amely a beépített hőleadó, a külső és belső hőmérséklet, valamint a felhasználó által beállított hőmérséklet alapján számított érték INVERTERES HŐSZIVATTYÚ FELHASZNÁLÓI FELÜLET Víztartály 50lt HIDRAULI- KUS MODUL PADLÓ TÍPUS FAN COIL TÍPUS RADIÁTOR TÍPUS Hőleadó típusa ELSŐ ZÓNA Hőleadó típusa KÉT ZÓNA PADLÓ TÍPUS FAN COIL TÍPUS Meleg víz tartály Meleg víz tartály BOJLER RADIÁTOR TÍPUS 5

6 műszaki adatok Levegő-víz inverteres hőszivattyú Csak fűtés Fűtés és hűtés Beltéri egység 80AW1--H 80AW1--H 80AW2--H 80AW2--H 80AW1--X 80AW1--X 80AW2--X 80AW2--X Kültéri egység (HP) 8AW050H7 8AW065H7 8AW100H7 8AW125H7 8AW050H7 8AW065H7 8AW100H7 8AW125H7 Névleges hűtő teljesítmény kw - - 4,87 6,54 8,40 Minimum hűtő teljesítmény kw - - 0,76 1,03 2,86 Maximum hűtő teljesítmény kw - - 5,62 7,55 10,50 Névleges áramfelvétel W E.E.R. W/W - - 3,42 3,82 3,26 Energia hatékonysági osztály (hűtés üzem) na na na A A A Éves energia fogyasztás (hűtés üzem) kwh Névleges fűtési teljesítmény kw 5,00 6,10 9,60 5,00 6,10 9,60 Min. fűtő teljesítmény kw 1,17 0,86 3,43 1,17 0,86 3,43 Max. fűtő teljesítmény kw 5,86 8,81 13,26 5,86 8,81 13,26 Névleges áramfelvétel W C.O.P. W/W 4,23 4,47 4,22 4,23 4,47 4,22 Energia hatékonysági osztály (fűtés üzem) na na na A A A C.O.P. W 3,10 3,10 3,10 na 3,10 3,10 3,10 na Beltéri egység 80AW AW2--- Névleges víz térf. áram lt/h Minimális vízáram lt/h Maximális vízáram lt/h Hangteljesítmény (hűtés üzem) db(a) Hangteljesítmény (fűtés üzem) db(a) Méretek (m h sz) mm Súly kg Elektromos betáp. V-ph-Hz Kültéri egység (HP) 8AW050H7 8AW065H7 8AW100H7 8AW125H7 Kompresszor típus Iker forgó Iker forgó Iker forgó Iker forgó Max. csőhossz m Max. függőleges diff. m Gyári töltet m Levegő térf.áram (min / max) l/sec Levegő térf.áram (min / max) m 3 /h Hangnyomás (hűtés üzem) db(a) Hangteljesítmény (hűtés üzem) db(a) Hangnyomás (fűtés üzem) db(a) Hangteljesítmény (fűtés üzem) db(a) Méretek (m h sz) mm Súly kg Cső csatlakozás in 1/4 1/2 3/8 5/8 3/8 5/8 3/8 5/8 Elektromos betáp. V-ph-Hz KÜLTÉRI EGYSÉG (léghőmérséklet) BELTÉRI EGYSÉG (vízhőmérséklet) HŰTÉS FŰTÉS HŰTÉS FŰTÉS max min max min max min max min 45 C db 5 C db 24 C db 15 C db 18 C 4 C 55 C 20 C 18 C wb 17 C wb

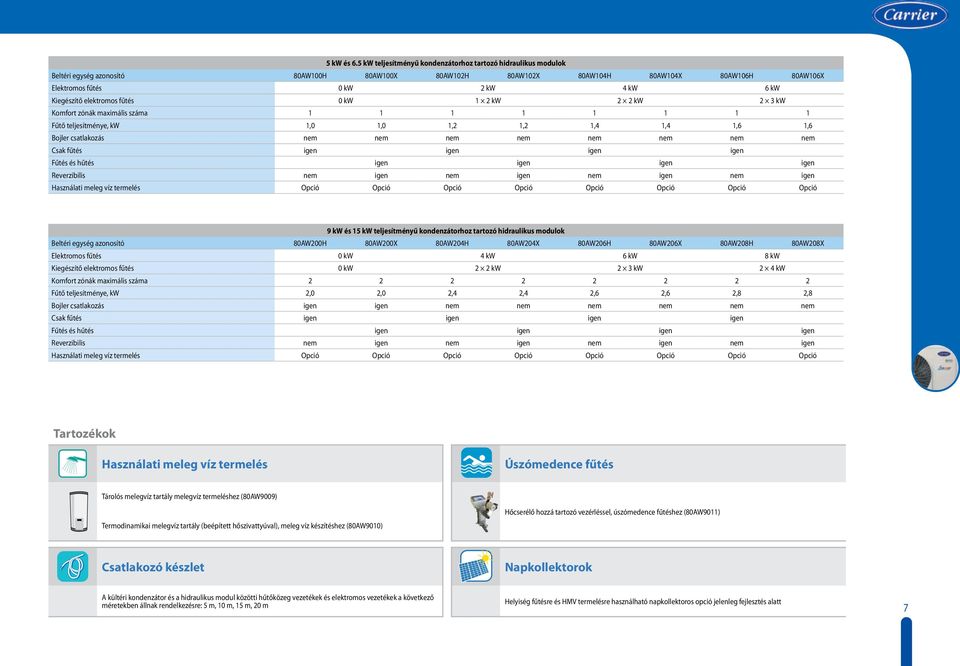

7 5 kw és 6.5 kw teljesítményű kondenzátorhoz tartozó hidraulikus modulok Beltéri egység azonosító 80AW100H 80AW100X 80AW102H 80AW102X 80AW104H 80AW104X 80AW106H 80AW106X Elektromos fűtés 0 kw 2 kw 4 kw 6 kw Kiegészítő elektromos fűtés 0 kw 1 2 kw 2 2 kw 2 3 kw Komfort zónák maximális száma Fűtő teljesítménye, kw 1,0 1,0 1,2 1,2 1,4 1,4 1,6 1,6 Bojler csatlakozás nem nem nem nem nem nem nem nem Csak fűtés igen igen igen igen Fűtés és hűtés igen igen igen igen Reverzibilis nem igen nem igen nem igen nem igen Használati meleg víz termelés Opció Opció Opció Opció Opció Opció Opció Opció 9 kw és 15 kw teljesítményű kondenzátorhoz tartozó hidraulikus modulok Beltéri egység azonosító 80AW200H 80AW200X 80AW204H 80AW204X 80AW206H 80AW206X 80AW208H 80AW208X Elektromos fűtés 0 kw 4 kw 6 kw 8 kw Kiegészítő elektromos fűtés 0 kw 2 2 kw 2 3 kw 2 4 kw Komfort zónák maximális száma Fűtő teljesítménye, kw 2,0 2,0 2,4 2,4 2,6 2,6 2,8 2,8 Bojler csatlakozás igen igen nem nem nem nem nem nem Csak fűtés igen igen igen igen Fűtés és hűtés igen igen igen igen Reverzibilis nem igen nem igen nem igen nem igen Használati meleg víz termelés Opció Opció Opció Opció Opció Opció Opció Opció Tartozékok Használati meleg víz termelés Úszómedence fűtés Tárolós melegvíz tartály melegvíz termeléshez (80AW9009) Termodinamikai melegvíz tartály (beépített hőszivattyúval), meleg víz készítéshez (80AW9010) Hőcserélő hozzá tartozó vezérléssel, úszómedence fűtéshez (80AW9011) Csatlakozó készlet Napkollektorok A kültéri kondenzátor és a hidraulikus modul közötti hűtőközeg vezetékek és elektromos vezetékek a következő méretekben állnak rendelkezésre: 5 m, 10 m, 15 m, 20 m Helyiség fűtésre és HMV termelésre használható napkollektoros opció jelenleg fejlesztés alatt 7

8 szeptember - A gyártó fenn tartja a jogot az előzetes bejelentés nélküli termék specifikáció, adatok és képek megváltoztatására. ELŐZETES VERZIÓ
