1 LEVEGŐ VÍZ HŐSZIVATTYÚ

2 LEVEGŐ VÍZ HŐSZIVATTYÚ Működése és felépítésük Környezet védelem Energetikai jellemzők Minősítés EU-ban Újdonság: Therma-V Mono R32 Kiválasztás elvek Alkalmazás

3 Működés Felépítés Tulajdonképpen hűtőberendezés amellyel Fűtési üzemmódban a Kondenzációs hőt hasznosítjuk Utó hűtés Gőz túlhevítés HP TH3 TH2 TH5 Tin TH4 TH6 Elp. túlhevítés

4 Működés Felépítés Kialakítása szerint lehet osztott (Split) vagy Mono (kültérben elhelyezett minden egyben) MONOBLOC (Max. 65 ) SPLIT HYDRO BOX TYPE (Max. 57 ) Water R410A Water (R32 Inside) SPLIT HIGH TEMP. (Max. 80 ) SPLIT DHW TANK TYPE (Max. 57 ) R410A Water R410A Water (R134a Inside) Split Outdoor Unit Indoor Unit (IWT)

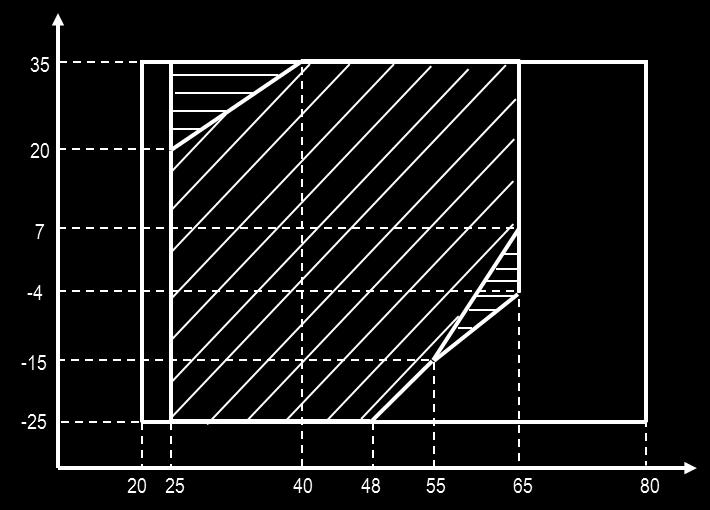

5 Működés Felépítés Alkalmazási tartomány Osztott R410A HŰTÉS FŰTÉS Mono R

6 Rendszer alkalmazások Monovalens: Bivalens/Párhuzamos: Bivalens/Felváltó üzem: Bivalens/Párhuzamos - Hibrid: Csak Hőszivattyú alkalmazás a teljes fűtési idényben Alacsony Hőmérsékletű Fűtési rendszer Hőszivattyú és kazán alkalmazása a teljes fűtési idényben a Hőszivattyú üzemel, Kazán kisegít alacsonyabb külső hőmérsékleteken Közepes Hőmérsékletű Fűtési rendszer Hőszivattyú a bivalens pontig üzemel, alatta a Kazán biztosítja a fűtési igényt Magas Hőmérsékletű Fűtési rendszer Hőszivattyú egész évben fedezi az alacsony hőmérsékletű rendszer hőigényét, bivalens határhőmérséklet felett a magas hőmérsékletű egységet is ellátja, alatta a Kazán belép Alacsony és Magas Hőmérsékletű Fűtési rendszer

7 Környezetvédelem A berendezések hűtőközeggel üzemelnek, melyeknek környezet terhelése a következők szerint alakul: Ózon károsító bontó hatás: ODP Feltétel: 0 Globális Felmelegedés - Üvegház hatás: GWP Feltétel: EU: éves össz. mennyiségi korlátozás CO2 egyenértékre Teljes Egyenértékű Felmelegedési hatás: TEWI Berendezésre vonatkozó CO2 egyenérték Egyéb: Termodinamikai: hővezetés, viszkozitás, fajhő, faj térfogat, volumetrikus hűtő teljesítmény Üzemeltetési: stabilitás, keveredés olajjal, nyomás és hőmérséklet Egészség védelem: megengedett koncentráció zárt térben kg/m3 Tűz és robbanás veszélyesség:

8 Energetikai jellemzők EER: fajlagos hűtési fok (W/W) COP: fajlagos fűtési fok (W/W) ESEER: fajlagos szezonális hűtési energia (kwó/kwó) SCOP: fajlagos szezonális fűtési energia (kwó/kwó) A+++ SCOP > 3,75 A++ 3,13 SCOP < 3,75 A+ 2,45 SCOP < 3,13 A 2,25 SCOP < 2,45 B 2,05 SCOP < 2,25 C 1,88 SCOP < 2,05 D 0,93 SCOP < 1,88 E 0,85 SCOP < 0,93 F 0,75 SCOP < 0,85 G SCOP < 0,75 ηs > 150 % 125 % ηs < 150 % 98 % ηs < 125 % 90 % ηs < 98 % 82 % ηs < 90 % 75 % ηs < 82 % 37 % ηs < 75 % 34 % ηs < 37 % 30 % ηs < 34 % ηs < 30%

9 Energetikai jellemzők Levegő hőforrással üzemelő Hűtőberendezés: 1 kwó elektromos energia kwó fűtési energia

10 LG ÚJDONSÁG Monobloc

11 ÚJDONSÁG: Therma-V Mono R32 Új hűtőközeg, a következő előnyökkel: ODP = 0 Egy alkotós közeg (nem keverék) Fajtérfogat >R410A nyomásesés: folyadék: -10% gőz: -25% Viszkozitás: < R410A Volumetrikus hűtőteljesítmény: 1,5 x > R410A (KJ/m3) (-10/45 C) R32 GWP=675 << R410A GWP = 2088!! COP (1,04 x) > R410A Alacsony mérgezési hatás Alacsonyabb szivárgási arány (kisebb mol tömeg) Éghetőség: 2L (low)

12 ÚJDONSÁG: Therma-V Mono R32 Berendezés újdonságok: Kompresszor: HiPOR, két fokozat, Csapágyazás, Olajleválasztás, Új megoldás Bolygó mozgási eltérés 15μm 7μm hagyományos Teljesítmény tartomány: Utóhűtés, Előfűtés:

13 ÚJDONSÁG: Therma-V Mono R32 Berendezés újdonságok: Mindent egyben koncepció Tágulási tartály Keringtető szivattyú Légtelenítő Szűrő Áramlásőr Egyszerű telepítés: Nincs szükség hűtőközeg csőhálózat szerelésre Hidraulikailag kompakt megoldás: Fűtő egység Opció Keringtető szivattyú légtelenítéssel és lefúvató szeleppel LHCS Rögzítő gyűrűs csatlakozás Áramlás őr (reed relé a tokozatban) 13 / 45

14 ÚJDONSÁG: Therma-V Mono Energetikai jellemzői: SCOP ErP Energia Osztályok

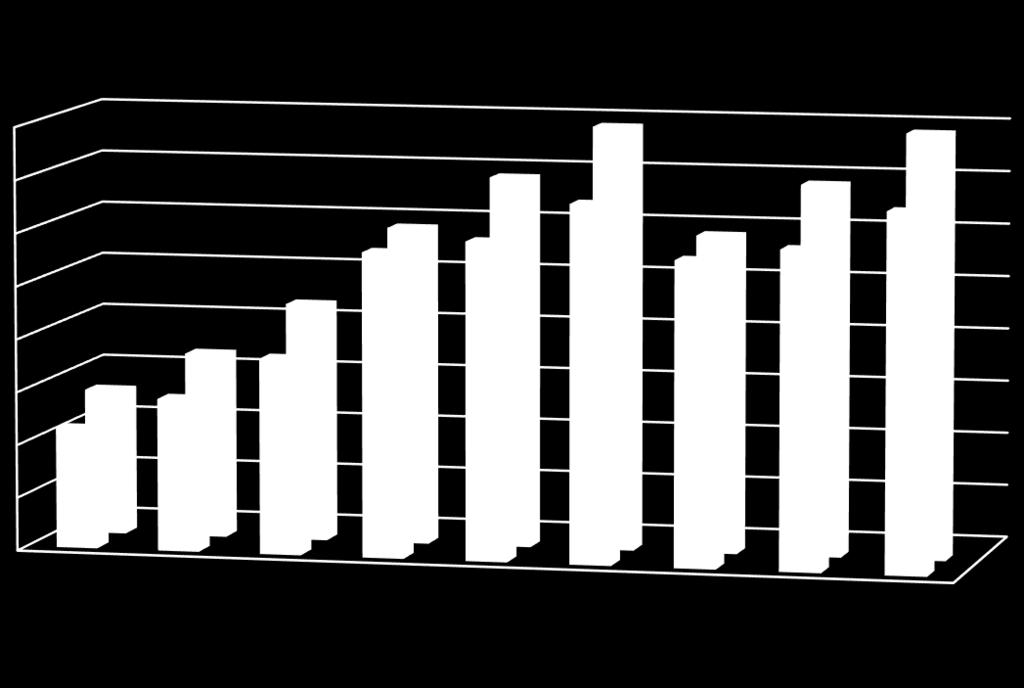

15 ÚJDONSÁG: Therma-V Mono Az R32 monobloc alacsony hőmérsékleten is kimagasló fűtési kapacitást biztosít. Fűtési teljesítmény (kw) ,52 5,50 7,00 5,76 Kültéri lev. hőm. -7 DB / előremenő víz hőm. 35 Kültéri lev. hőm. -15 DB / előremenő víz hőm. 35 9,00 7,40 12,00 11,50 14,00 12,00 16,00 13,50 12,00 11,50 14,00 12,00 16,00 13,50 Fűtési teljesítmény (kw) klh -7 DB / evh % % R410A Monobloc R32 Monobloc % fázisú 5kW 7kW 9kW 12kW 14kW 16kW 12kW 14kW 16kW 3-fázisú 12kW 14kW 16kW Az R32 monobloc fűtési teljesítménye alacsony kültéri hőmérsékleten A fűtési kapacitás -7 DB esetén azonos a névlegessel 1). A fűtési kapacitás-15 DB esetén a névleges kapacitásnak legalább a 80%-át eléri. Alacsony hőmérsékleten az új R32 Monobloc teljesítménye 20%-kal magasabb az előző generációs, R410A hűtőközegű modellnél. 1) Névleges : kültéri levegő hőmérséklet 7 DB / 6 WB, víz előremenő hőmérséklet 35

16 LG THERMA V termék választék Hűtőközeg Kap. (kw) Monobloc Közepes hőmérséklet (65 ) R32 1ø 220V 3ø 380V HM051M.U43 HM071M.U43 HM091M.U43 HM121M.U33 HM141M.U33 HM161M.U33 HM123M.U33 HM143M.U33 HM163M.U33 Spilt Köz. hőm. (57 ) Hidraulikus egység Integrált HMV típus R410 A 1ø 220V 3ø 380V 1ø 220V 3ø 380V HN1616.NK3 HN1616.NK3 HN1616.NK3 HN1616.NK3 HN1616.NK3 HN1616.NK3 HU051.U43 HU071.U43 HU091.U43 HU121.U33 HU141.U33 HU161.U33 HN1639.NK3 HN1639.NK3 HN1639.NK3 HU123.U33 HU143.U33 HU163.U33 HN1616T.NB0 HN1616T.NB0 HN1616T.NB0 HN1616T.NB0 HU091.U43 HU121.U33 HU141.U33 HU161.U33 HN1616T.NB0 HN1616T.NB0 HN1616T.NB0 HU123.U33 HU143.U33 HU163.U33 Split Magas hőm. (80 ) R410 A + R134a 1ø 220V HN1610H.NK2 HU161H.U32

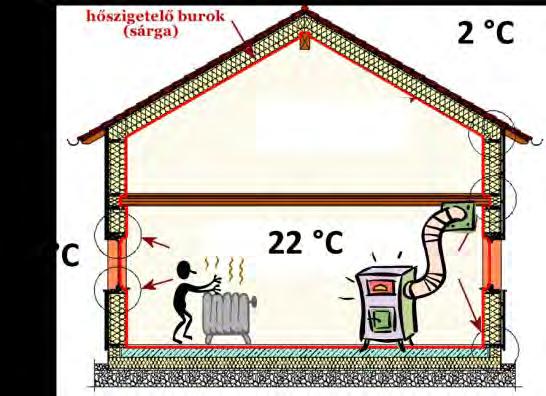

17 Kiválasztás és elvek Elvek: 1. Méretezési teljesítmény igény: szabályozás 2. Komfort: hőmérsékletek: rendszer + rendeltetés 3. Külső hőmérséklet: Monovalens Biovalens: Kizáró Párhuzamos 4. Üzemeltetés: Folyamatos fűtés Folyamatos fűtés + hűtés Szakaszos fűtés Szakaszos fűtés + hűtés 5. Gazdaságosság: Bekerülés Üzemeltetési költség 6. Fűtési/Hűtési hálózat és rendszer 7. Leolvasztás és hatása: szakaszos fűtési üzem!!!! 17 / 45

18 Kiválasztás és elvek KOMFORT és EGYÉB feltételek: 1. Belső hőmérséklet: Rendeltetés szerint: C Fűtési rendszer alapján: felület fűtés, hűtés 2. Fűtő víz hőmérséklet. Alacsony hőmérsékletű: padló, fal, mennyezet (35 C) Közepes hőmérsékletű: Klíma konvektor (fan-coil) (45 C) Magas hőmérsékletű: radiátor (50 70 C) HMV: C termikus fertőtlenítés: 75 C 3. Szabályozás: Időjárás függő Táv felügyelet Idő program DÖNTÉS: Bekerülési költség Ft. Elektromos áram tarifa Hőhordozó hőmérséklet szint Üzemeltetés Energia fogyasztás Fűtés mellett HMV + Hűtés! Megtérülés Gazdaságosság? 18 / 45 Ft./kWó A/K/M év

19 LATS THERMA V LATS THERMA V Kiválasztó program energetikai értékeléssel: Az aktuális meteorológia adatok és energia árak alapján üzemeltetési költség számítást végez, valamint alkalmas egyéb fűtési hő termelővel való összehasonlításra is. Fűtés, HMV és Hűtés kalkuláció Modell választék Havi energia szimuláció Hő igény és Hőszivattyú teljesítmény Rendszer összehasonlítás

20 Alkalmazási példák Hidraulikai illesztés: Rendszer csak hőszivattyúval üzemel: pontos méretezés HMV Primer és szekunder hálózat: Hidraulikai váltó Tároló soros kapcsolás párhuzamos (váltó) HMV közvetett fűtő hőcserélővel lemezes hőcserélővel 20 / 45

21 Alkalmazási példák 21 / 45

22 Alkalmazási példák 22 / 45

23 Alkalmazási példák 23 / 45

24 Alkalmazási példák 24 / 45
