Tóth István gépészmérnök, közgazdász. levegő-víz hőszivattyúk

Átírás

1 Tóth István gépészmérnök, közgazdász levegő-víz hőszivattyúk

2 Összes hőszivattyú eladás

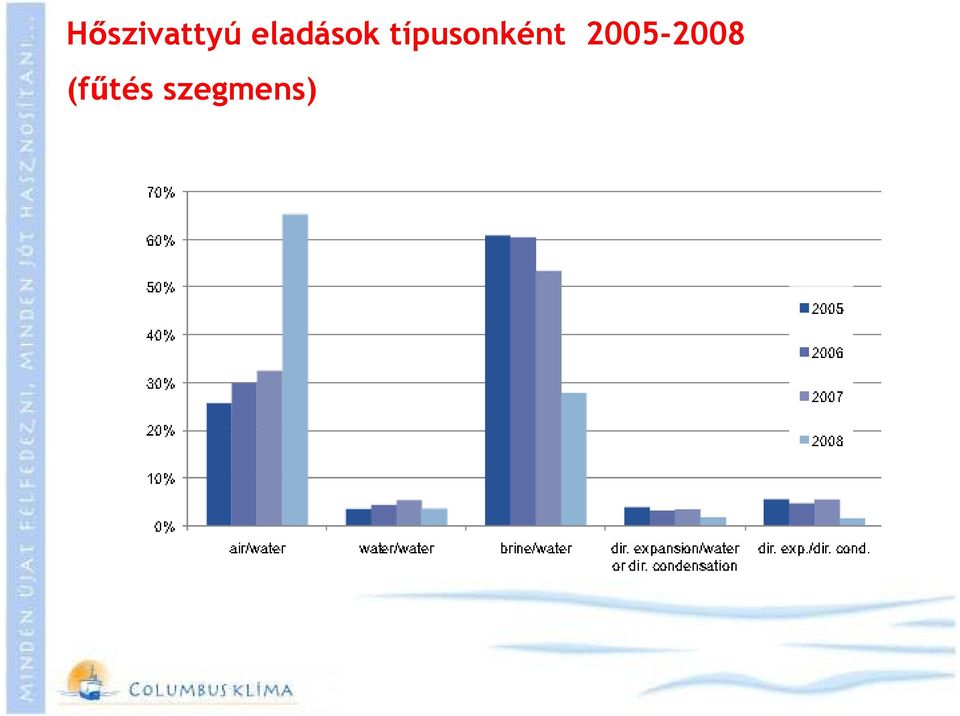

3 Hőszivattyú eladások típusonként (fűtés szegmens)

4 Pályázatok Lakossági: ZBR-09-EH megújuló energiákra 30% + 30% vissza nem térítendő támogatás kb. 3,7% kamatozású hitel Nem lakossági (üzleti szféra, önkormányzati létesítmények, turizmus stb): KEOP (Környezet és Energia Operatív Rendszer) KMOP (Közép-Magyarország Operatív Program)

5 Pályázatok: ZBR (Klímabarát Otthon 2) A pályázat célja: CO2 kibocsátás csökkentés! Új építés: A+ épület, max. 130 m 2 nettó alapterület Felújítás: 1.A beruházás összegének 30%-a, max Ft 2.A+, A, B esetben további kiegészítés: Klíma Bónusz 3.Kiegészíthető kedvezményes kamatozású hitellel (most kb. 3.7 %) 4.Kombinálható hőszigeteléssel, ablakcserével (további támogatás)

6 Beruházási és üzemeltetési költségek Gázkazán: gázkazán és füstgáz elvezető rendszer, kémény, gázterv, közmű díj, kéményseprő, gázszámla Hőszivattyú: hőszivattyú, csövezés, nagyobb energia igény, három fázis, kültéri tisztítás, villanyszámla

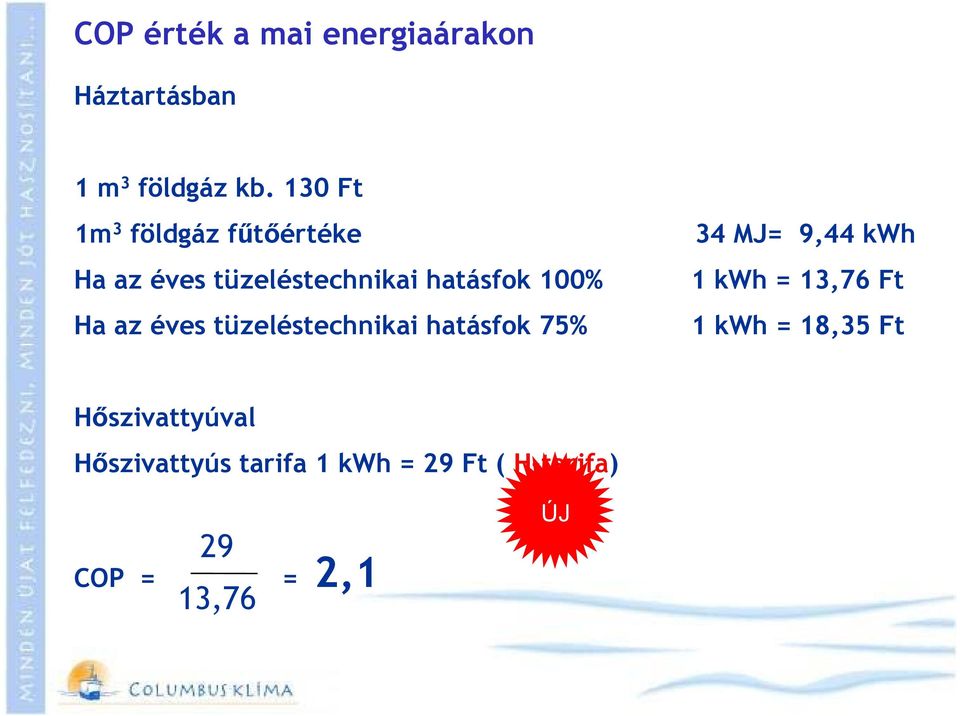

7 COP érték a mai energiaárakon Háztartásban 1 m 3 földgáz kb. 130 Ft 1m 3 földgáz fűtőértéke 34 MJ= 9,44 kwh Ha az éves tüzeléstechnikai hatásfok 100% 1 kwh = 13,76 Ft Ha az éves tüzeléstechnikai hatásfok 75% 1 kwh = 18,35 Ft Hőszivattyúval Hőszivattyús tarifa 1 kwh = 29 Ft ( H-tarifa) 29 COP = = 2,1 13,76 ÚJ

8 Villamos energia termelés

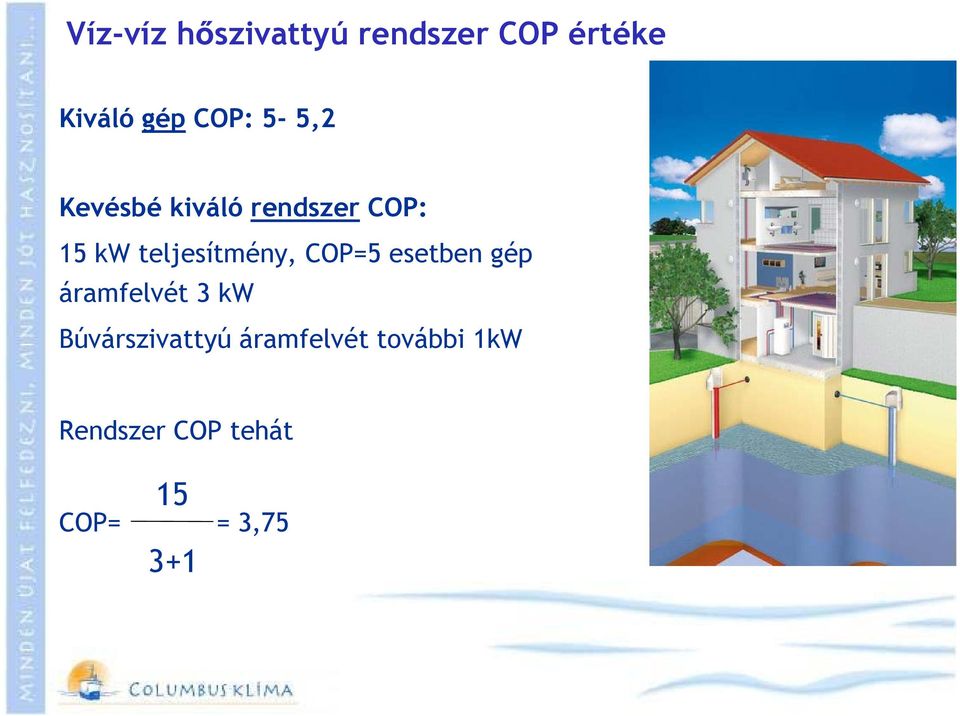

9 Víz-víz hőszivattyú rendszer COP értéke Kiváló gép COP: 5-5,2 Kevésbé kiváló rendszer COP: 15 kw teljesítmény, COP=5 esetben gép áramfelvét 3 kw Búvárszivattyú áramfelvét további 1kW Rendszer COP tehát 15 COP= = 3,75 3+1

10 fűtés (+hűtés) HMV Fűtés (hűtés)+hmv Fűtés (hűtés)+hmv+gázkazán

11 Levegő-víz hőszivattyúk választék Modell Phase Teljesítmény(kW) Comfort 1φ Split New High power 3φ Monobloc New Compact 1φ

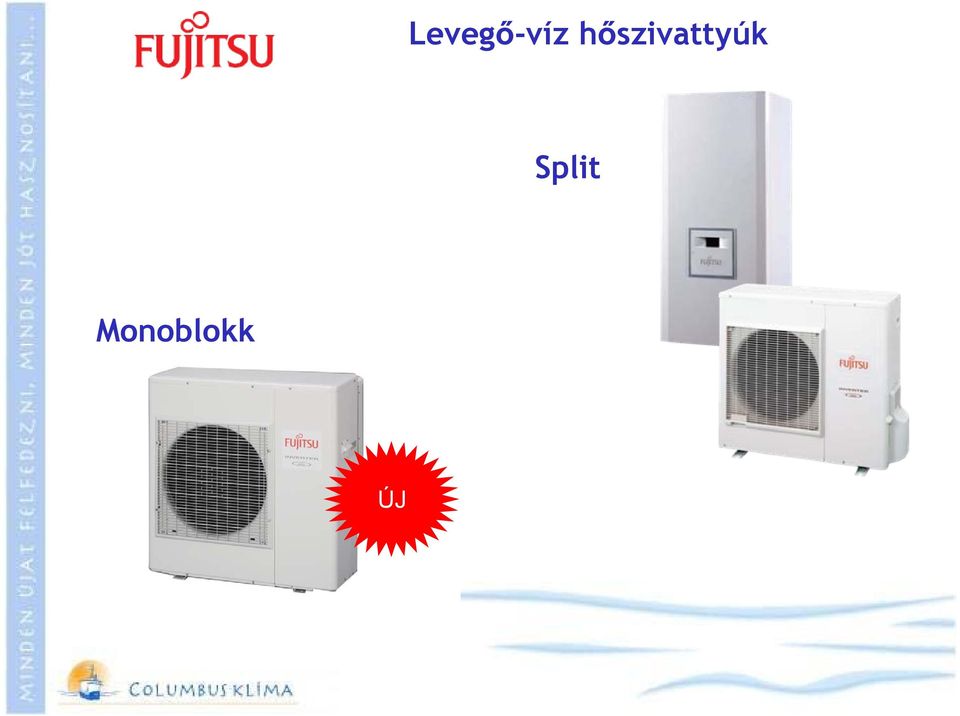

12 Levegő-víz hőszivattyúk Split Monoblokk ÚJ

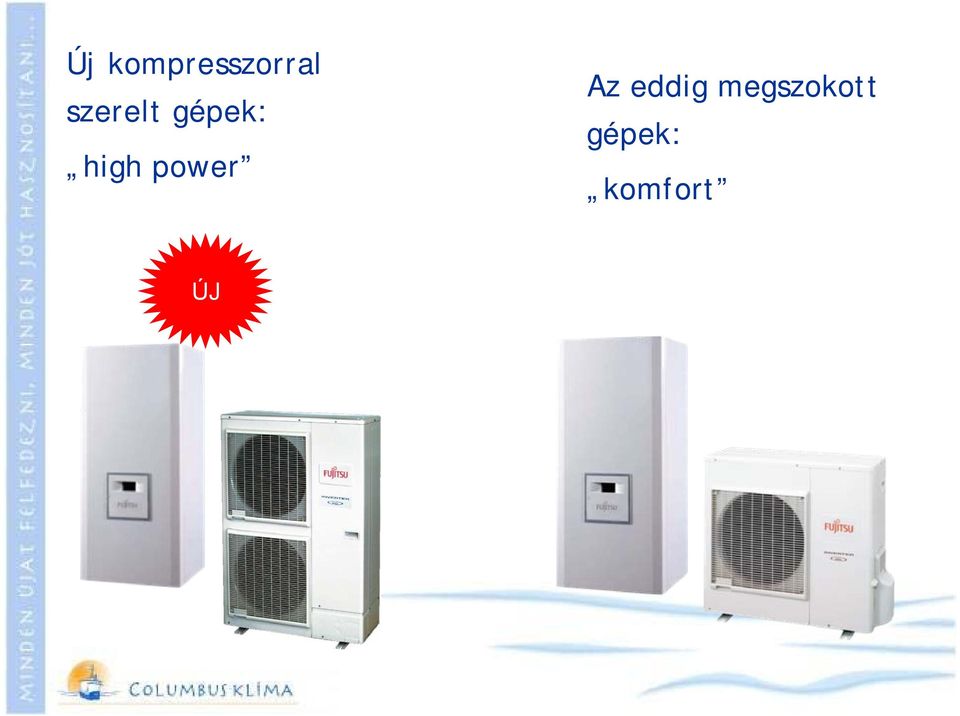

13 Új kompresszorral szerelt gépek: high power Az eddig megszokott gépek: komfort ÚJ

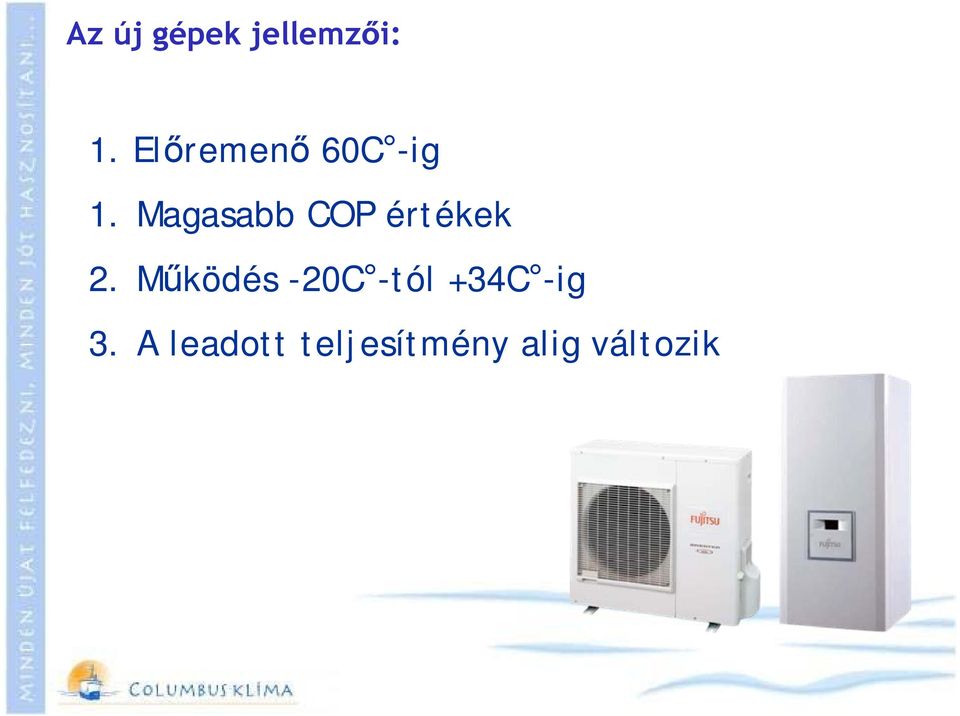

14 Az új gépek jellemzői: 1. Előremenő 60C -ig 1. Magasabb COP értékek 2. Működés -20C -tól +34C -ig 3. A leadott teljesítmény alig változik

15 Lényegi különbségek

16 Teljesítmények típus High Power osztott High Power Monoblokk Teljesítmény 8kW 10kW 11kW 14kW 16kW 3 fázis,400v,50hz 3 fázis,400v,50hz

17 A fűtési teljesítmény csökkenése a maximum előremenő hőmérséklet esetén (16kW modell) 16 Fűtési teljesítmény (kw) High Power= 60C Komfort=50C

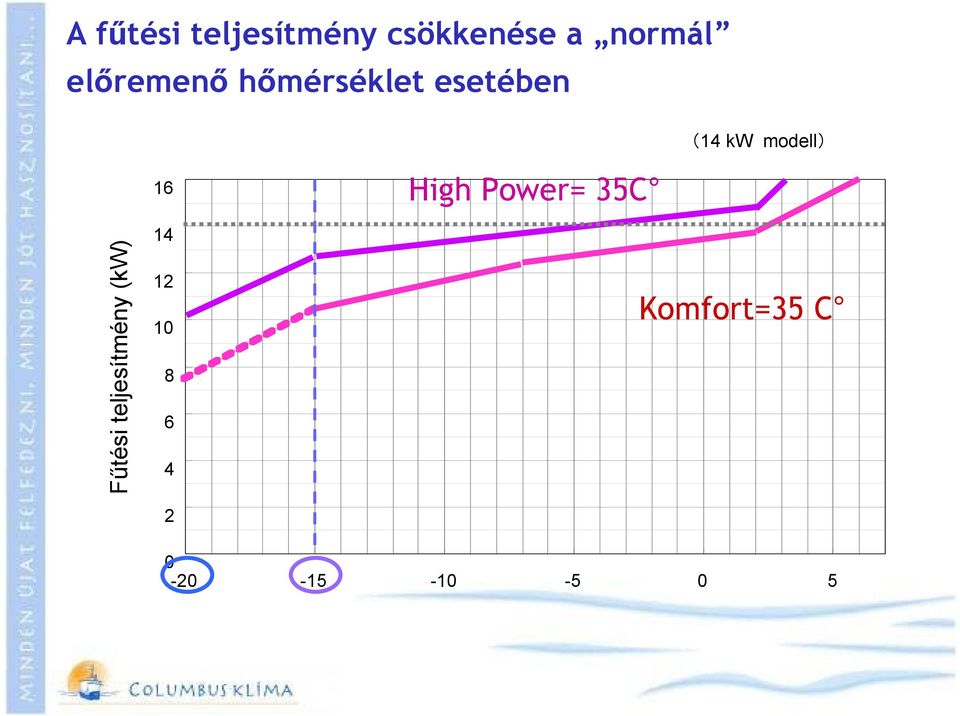

18 A fűtési teljesítmény csökkenése a normál előremenő hőmérséklet esetében (14 kw modell) Fűtési teljesítmény (kw) High Power= 35C Komfort=35 C

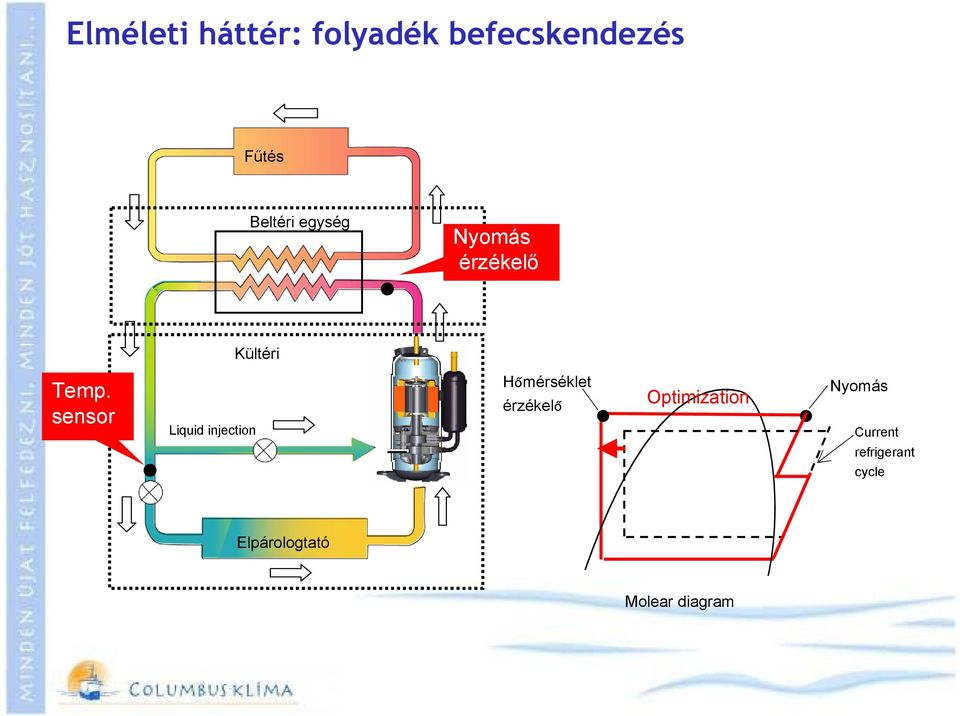

19 Elméleti háttér: folyadék befecskendezés Fűtés Beltéri egység Nyomás érzékelő Kültéri Temp. sensor Liquid injection Hőmérséklet érzékelő Optimization Nyomás Current refrigerant cycle Elpárologtató Molear diagram

20 Elméleti háttér: folyadék befecskendezés Compression area Liquid refrigeration

21 A kompresszor Folyadék befecskenezés 11kW/14kW/16kW befecskendezés kompresszor

22 Monoblokk modell felépítése Siemens szabályozó beltérben elhelyezve biztonsági szelep tágulási tartály lemezes hőcserélő szivattyú

23 Kiegészítő fűtés Kiegészítő fűtés Kondenzátor 3 fázisú (high power) 1 fázisú (komfort sorozat)

24 Kiegészítő fűtés Sorozat Típus High Power Split 3φ, 400V, 50Hz High Power Monoblokk 1φ, 230V, 50Hz Fűtési teljesítmény (kw) Felvett teljesítmény (kw) Áram (A) COP Kiegészítő fűtés(kw) Térfogatáram (L/min) Zajszint (db) Előremenő hőm. ( ) Külső hőm. ( ) ~60 8~60 8~60-20~35-20~35-20~ ~55 8~55-20~35-20~35

25 Beltéri egység: kondenzátor

26 Beltéri egység: kondenzátor Water By-pass Return Temperature sensor Liquid Gas

27 Helyigények, elhelyezés (kültéri)

28 Helyigény (beltéri) és csövezési hosszak L H modell Minimum hossz L [m] határok Maximum hossz L [m] Max. magasság különbség H [m] WSYK090DB 5 20 (15)* 15

29 Beállítás paramétersor érték szöveges kijelzés Kód Paraméter és leírás Beállítási határok vagy kijelzés Lépésköz Alapbeállítás Fűtési beállítás 1.fűtőkör 710 Komfort beállítási hőmérséklet 712 Csökkentett beállítási hőmérséklet 714 Fagyvédelmi beállítási hőmérséklet Csökkentett hőm.- től 35 C-ig Fagyvédelmi hőm.- től a komfort hőm.- ig 4 C-tól a csökkentett höm.-ig 0,5 C 20 0,5 C 18 0,5 C 8

30 Szabályozás: Siemens

31 Szabályozás HMV Működési mód visszajelzés Működési mód választó gomb Óra Üzemmód Adat Hűtés

32 Szabályozás: a szobatermosztát QAA50 Buszos kommunikáció, nem kapcsolgat! 1. Kijelző 2. Üzemmód választó 3.Alapjel módosító 4. Jelenlét

33 Szabályozás: hozzáférési szintek Commissioning «I» Engineer «S»

34 Szabályozás Előremenő hőmérséklet Paraméter: 720 Külső csillapított hőmérséklet

35 Időjáráskövető szabályozás Paraméter (eltolás): 721 Paraméter (szobatermosztát, aut.je.ad.): 726 Paraméter (szobatermosztát hatás): ,5-4,5

36 Külső hőmérséklet fogalmak TA C 17 TAakt TAgem TAged D12 18:00 06:00 18:00 06:00 18:00 t

37 Külső hőmérséklet fogalmak: fűtési határhőmérséklet T C TAged Paraméter SWHG +1 C SWHG SWHG -1 C ON OFF t 2358Z08

38 Hűtés görbe Előremenő hőmérséklet (pl. 35C -nél 10C 25C -nél 17C )

39 Kiegészítő fűtés (pótfűtés) bekapcsolása Külső hőmérséklet < P 2884 P 2881 (30min) alapjel P 2883 P 2882 P 2882 P 2882 előremenő 1.lépcső 2.lépcső P 2881 : késleltetési idő (30 min) P 2882 : integrál érték bekapcsolás ( OEM : -100 C*min) P 2883 : integrál érték kikapcsoláshoz ( OEM : +10 C*min)

40 Hidraulikai séma megadása: 5700 Idő, dátum: Fűtési (és hűtési görbe) Relé teszt, érzékelő teszt: és Külső hőmérséklet modell: 7150
