1 WARMWASSER ERNEUERBARE ENERGIEN KLIMA RAUMHEIZUNG Energiatakarékos épületgépész rendszer megoldások 2010 április 06

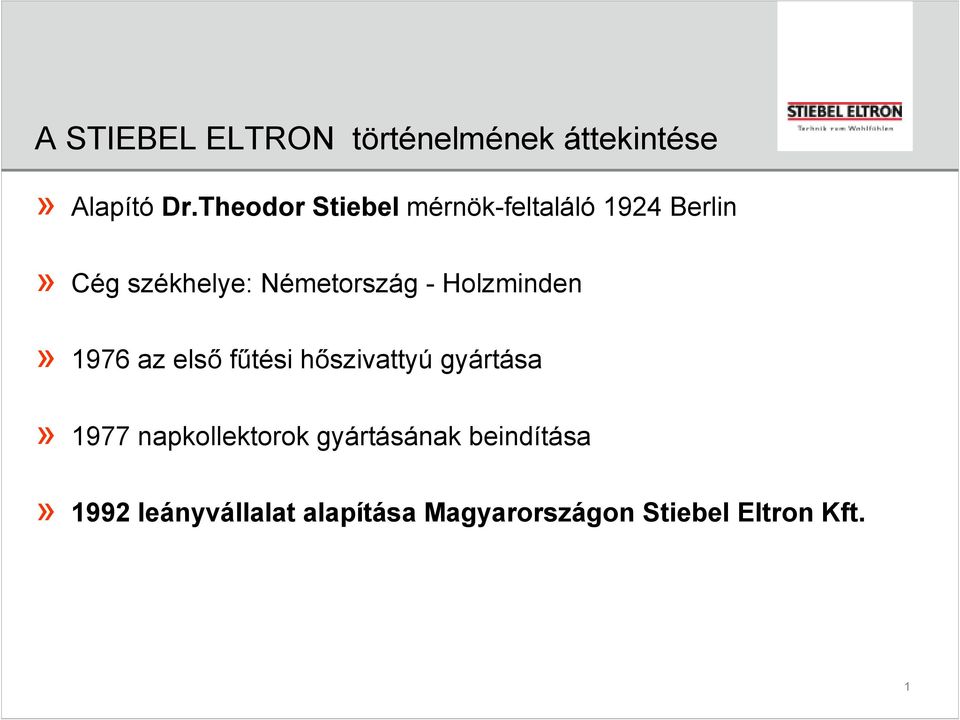

2 A STIEBEL ELTRON történelmének áttekintése» Alapító Dr.Theodor Stiebel mérnök-feltaláló 1924 Berlin» Cég székhelye: Németország - Holzminden» 1976 az első fűtési hőszivattyú gyártása» 1977 napkollektorok gyártásának beindítása» 1992 leányvállalat alapítása Magyarországon Stiebel Eltron Kft. 1

- Holzminden» 1976 az első fűtési hőszivattyú gyártása» 1977

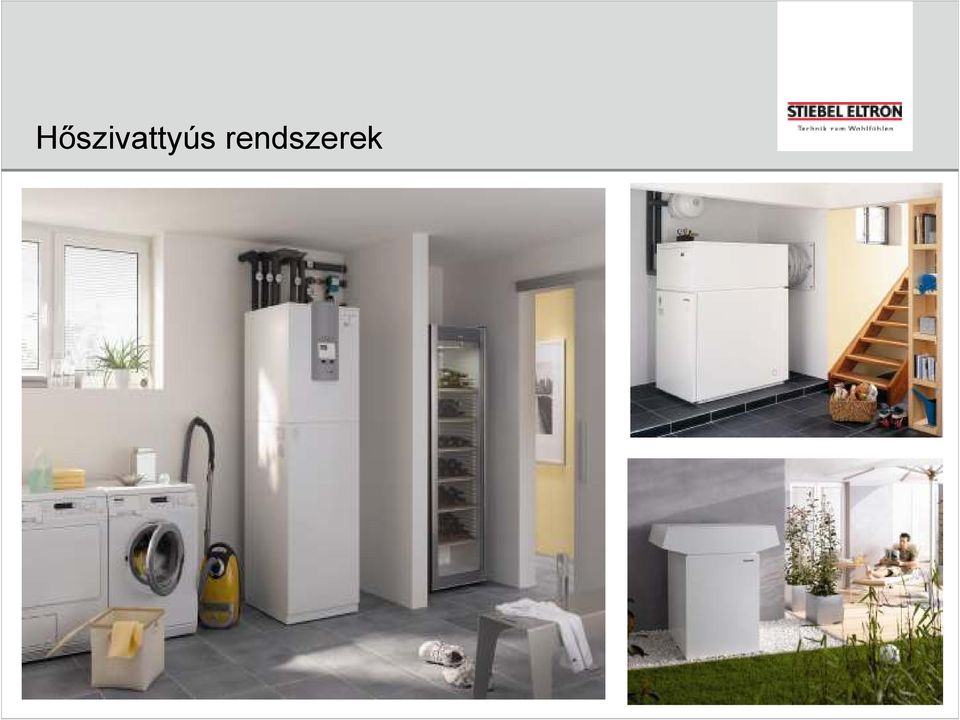

3 Hőszivattyús rendszerek 2

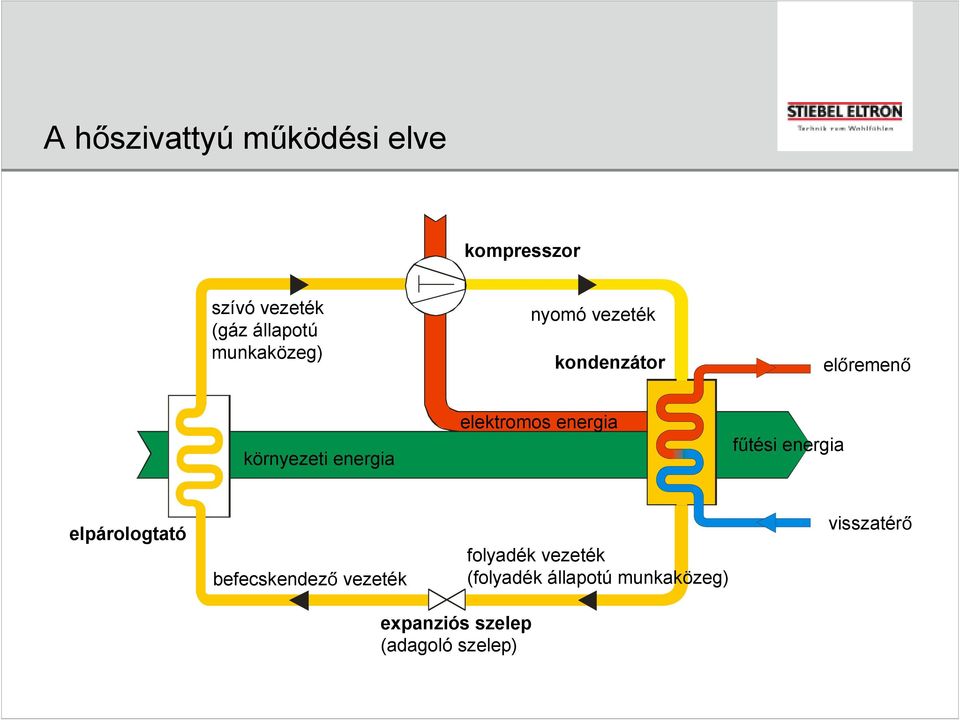

4 A hőszivattyú működési elve kompresszor szívó vezeték (gáz állapotú munkaközeg) nyomó vezeték kondenzátor előremenő környezeti energia elektromos energia fűtési energia elpárologtató befecskendező vezeték folyadék vezeték (folyadék állapotú munkaközeg) visszatérő expanziós szelep (adagoló szelep)

elektromos energia fűtési energia elpárologtató befecskendező vezeték

5 A tüzelő anyag által hasznosult hőenergia Veszteség (ζ) füstgáz lesugárzott hő hőátadási a hőcserélőn Tüzelőanyag (Q fel) Tüzelőkazán Hasznosult Hő energia (Q lead) Q fel x ζ = Q lead 1 kw x 0,65 = 0,65 kw 4

Tüzelőanyag (Q fel) Tüzelőkazán Hasznosult Hő

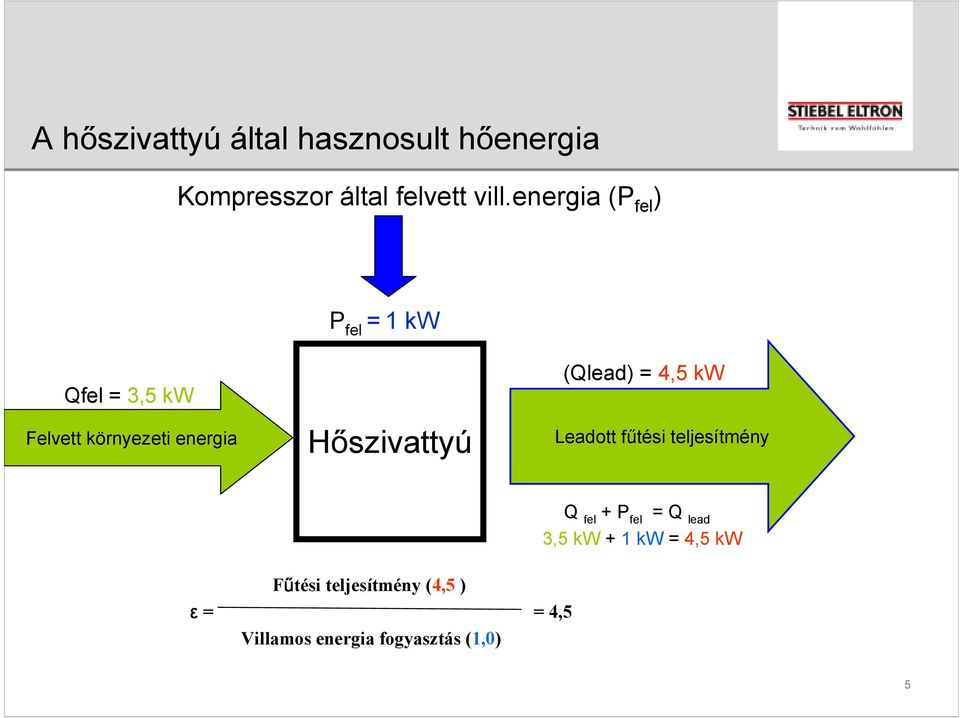

6 A hőszivattyú által hasznosult hőenergia Kompresszor által felvett vill.energia (P fel ) P fel = 1 kw Qfel = 3,5 kw Felvett környezeti energia Hőszivattyú (Qlead) = 4,5 kw Leadott főtési teljesítmény Q fel + P fel = Q lead 3,5 kw + 1 kw = 4,5 kw Fűtési teljesítmény (4,5 ) ε = = 4,5 Villamos energia fogyasztás (1,0) 5

Hőszivattyú (Qlead) = 4,5 kw Leadott főtési teljesítmény Q fel + P fel = Q lead

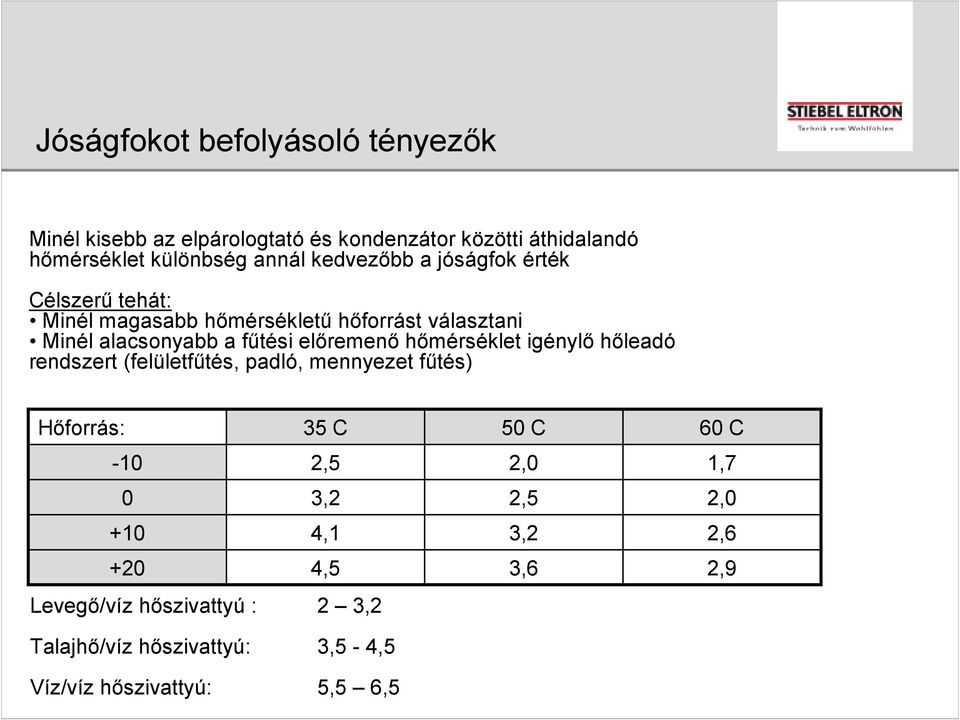

7 Jóságfokot befolyásoló tényezık Minél kisebb az elpárologtató és kondenzátor közötti áthidalandó hımérséklet különbség annál kedvezıbb a jóságfok érték Célszerő tehát: Minél magasabb hımérséklető hıforrást választani Minél alacsonyabb a főtési elıremenı hımérséklet igénylı hıleadó rendszert (felületfőtés, padló, mennyezet főtés) Hıforrás: 35 C -10 2,5 0 3, , ,5 Levegı/víz hıszivattyú : 2 3,2 Talajhı/víz hıszivattyú: 3,5-4,5 Víz/víz hıszivattyú: 5,5 6,5 50 C 2,0 2,5 3,2 3,6 60 C 1,7 2,0 2,6 2,9

elıremenı hımérséklet igénylı hıleadó rendszert (felületfőtés, padló, mennyezet főtés) Hıforrás: 35 C -10 2,5 0 3,2 +10 4,1 +20

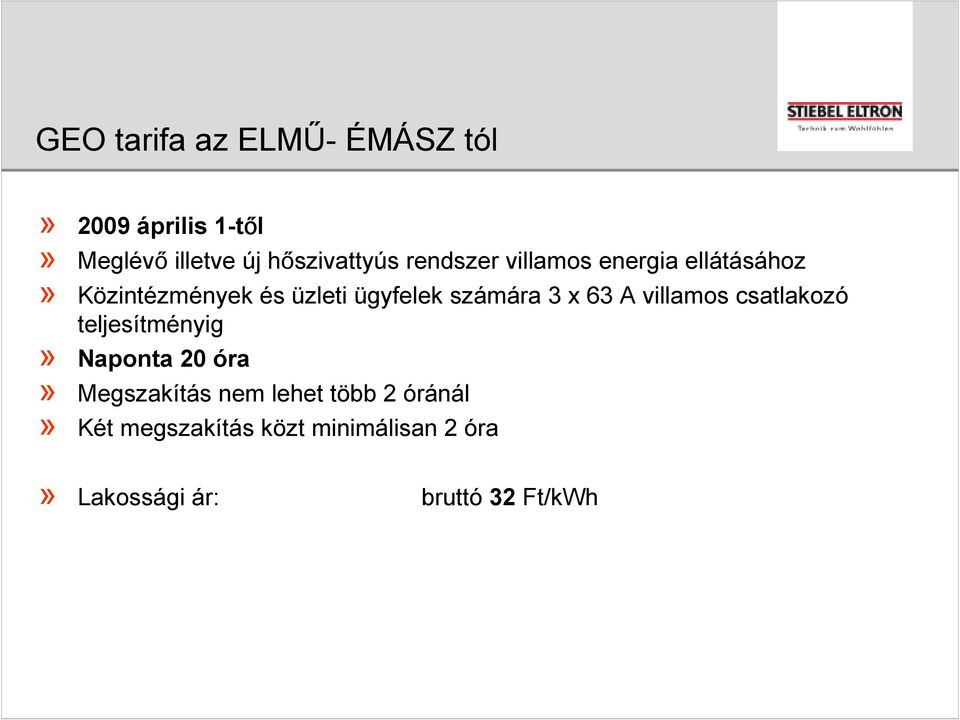

8 GEO tarifa az ELMŰ- ÉMÁSZ tól» 2009 április 1-től» Meglévő illetve új hőszivattyús rendszer villamos energia ellátásához» Közintézmények és üzleti ügyfelek számára 3 x 63 A villamos csatlakozó teljesítményig» Naponta 20 óra» Megszakítás nem lehet több 2 óránál» Két megszakítás közt minimálisan 2 óra» Lakossági ár: bruttó 32 Ft/kWh

x 63 A villamos csatlakozó teljesítményig» Naponta 20 óra» Megszakítás nem lehet

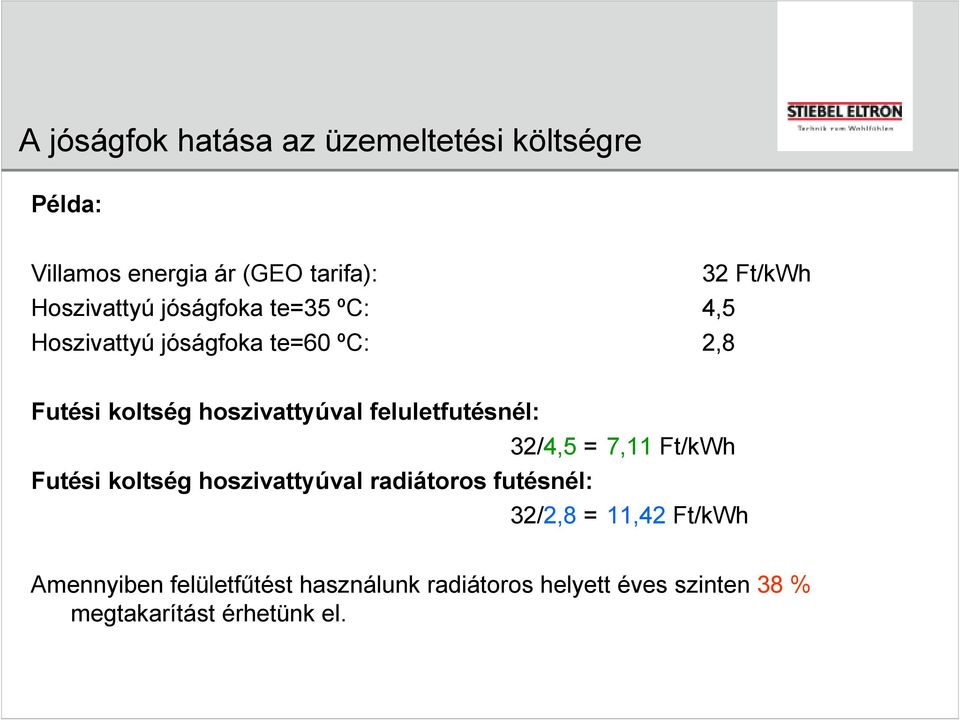

9 A jóságfok hatása az üzemeltetési költségre Példa: Villamos energia ár (GEO tarifa): 32 Ft/kWh Hoszivattyú jóságfoka te=35 ºC: 4,5 Hoszivattyú jóságfoka te=60 ºC: 2,8 Futési koltség hoszivattyúval feluletfutésnél: 32/4,5 = 7,11 Ft/kWh Futési koltség hoszivattyúval radiátoros futésnél: 32/2,8 = 11,42 Ft/kWh Amennyiben felületfőtést használunk radiátoros helyett éves szinten 38 % megtakarítást érhetünk el.

feluletfutésnél: 32/4,5 = 7,11 Ft/kWh Futési koltség hoszivattyúval radiátoros futésnél: 32/2,8 =

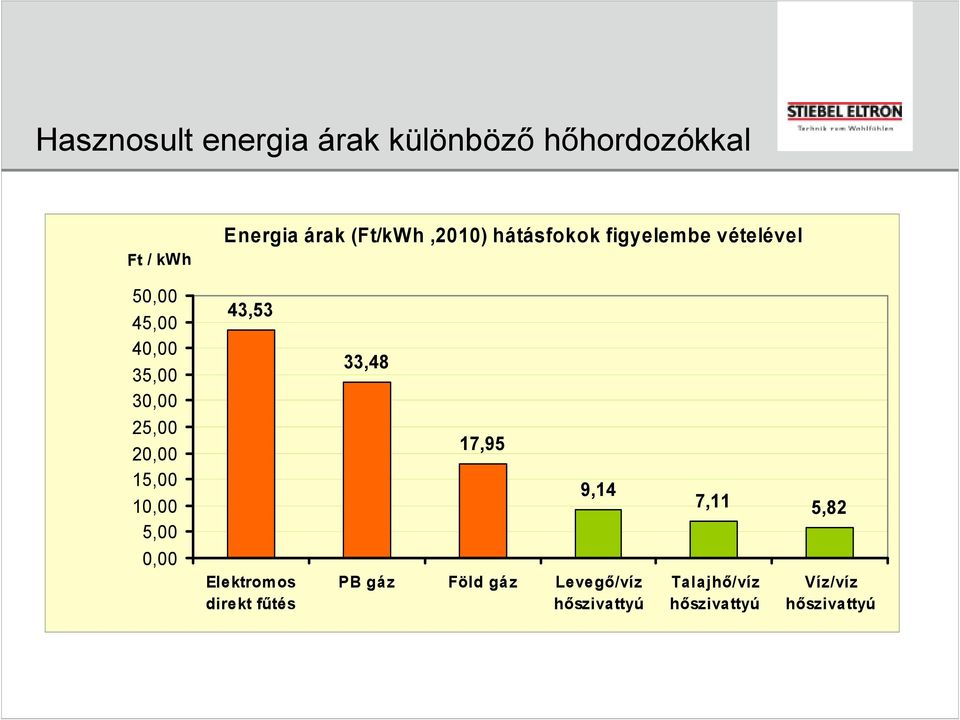

10 Hasznosult energia árak különböző hőhordozókkal Ft / kwh Energia árak (Ft/kWh,2010) hátásfokok figyelembe vételével 50,00 45,00 40,00 35,00 30,00 25,00 20,00 15,00 10,00 5,00 0,00 43,53 Elektromos direkt főtés 33,48 17,95 9,14 PB gáz Föld gáz Levegı/víz hıszivattyú 7,11 5,82 Talajhı/víz hıszivattyú Víz/víz hıszivattyú

25,00 20,00 15,00 10,00 5,00 0,00 43,53 Elektromos direkt főtés 33,48 17,95

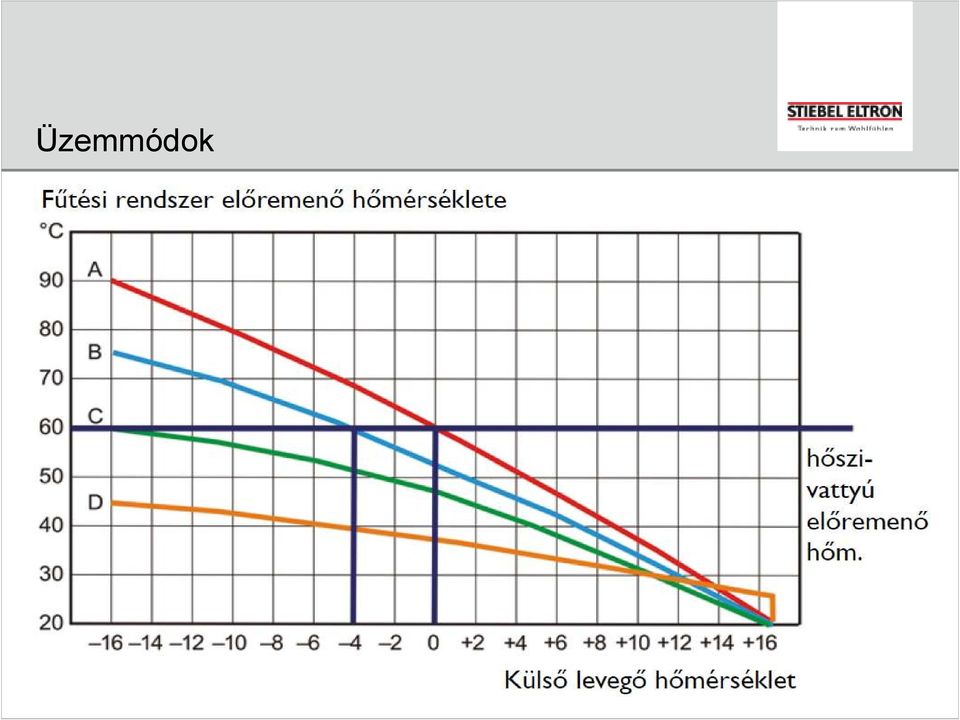

11 Üzemmódok

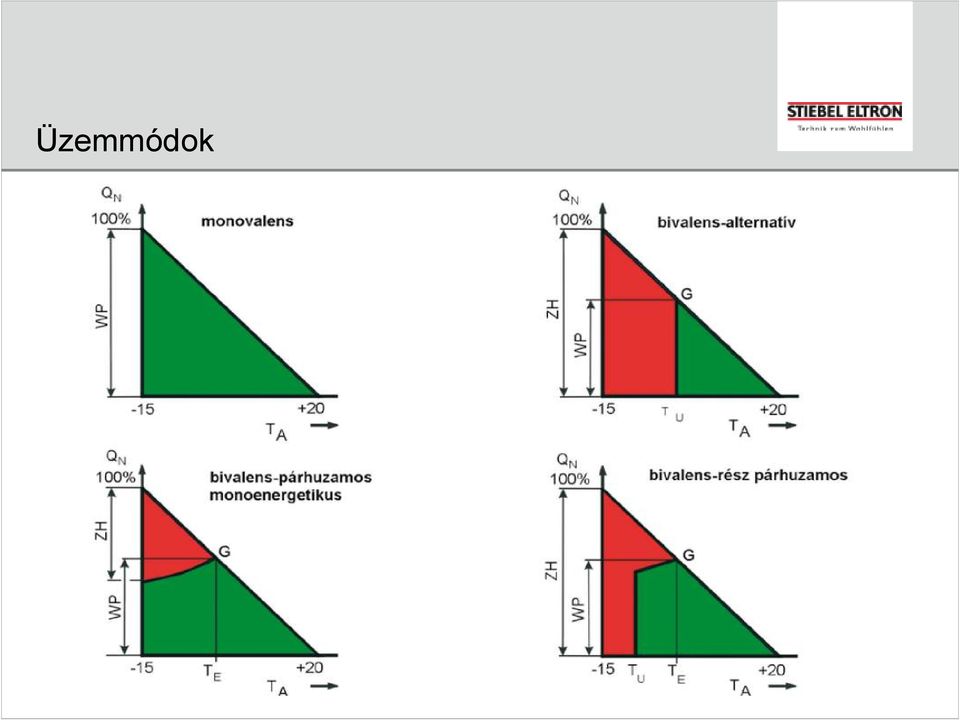

12 Üzemmódok

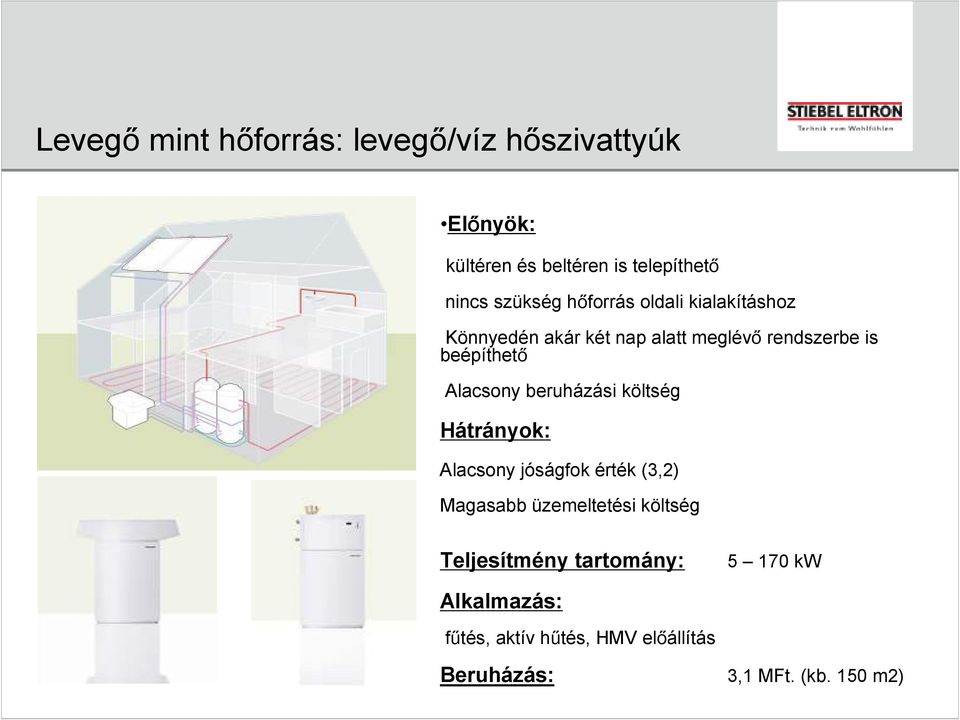

13 Levegő mint hőforrás: levegő/víz hőszivattyúk Előnyök: kültéren és beltéren is telepíthető nincs szükség hőforrás oldali kialakításhoz Könnyedén akár két nap alatt meglévő rendszerbe is beépíthető Alacsony beruházási költség Hátrányok: Alacsony jóságfok érték (3,2) Magasabb üzemeltetési költség Teljesítmény tartomány: kw Alkalmazás: fűtés, aktív hűtés, HMV előállítás Beruházás: 3,1 MFt. (kb. 150 m2)

Alacsony beruházási költség Hátrányok: Alacsony jóságfok érték (3,2) Magasabb üzemeltetési költség

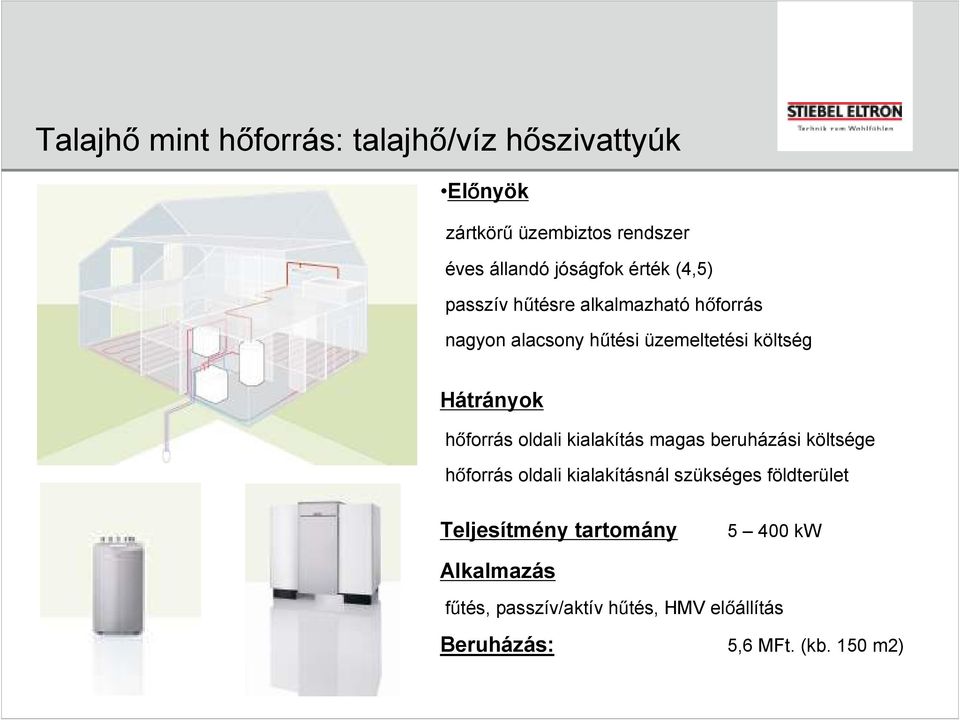

14 Talajhő mint hőforrás: talajhő/víz hőszivattyúk Előnyök zártkörű üzembiztos rendszer éves állandó jóságfok érték (4,5) passzív hűtésre alkalmazható hőforrás nagyon alacsony hűtési üzemeltetési költség Hátrányok hőforrás oldali kialakítás magas beruházási költsége hőforrás oldali kialakításnál szükséges földterület Teljesítmény tartomány kw Alkalmazás fűtés, passzív/aktív hűtés, HMV előállítás Beruházás: 5,6 MFt. (kb. 150 m2)

hőforrás oldali kialakítás magas beruházási költsége hőforrás oldali kialakításnál szükséges földterület

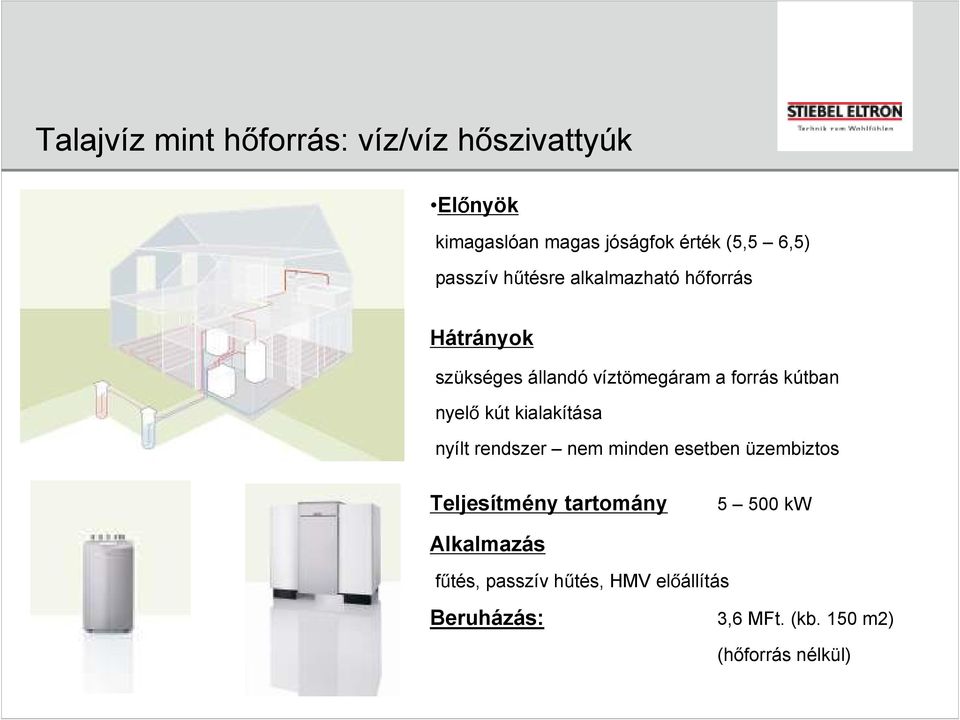

15 Talajvíz mint hőforrás: víz/víz hőszivattyúk Előnyök kimagaslóan magas jóságfok érték (5,5 6,5) passzív hűtésre alkalmazható hőforrás Hátrányok szükséges állandó víztömegáram a forrás kútban nyelő kút kialakítása nyílt rendszer nem minden esetben üzembiztos Teljesítmény tartomány kw Alkalmazás fűtés, passzív hűtés, HMV előállítás Beruházás: 3,6 MFt. (kb. 150 m2) (hıforrás nélkül)

nyelő kút kialakítása nyílt rendszer nem minden esetben üzembiztos Teljesítmény tartomány 5 500

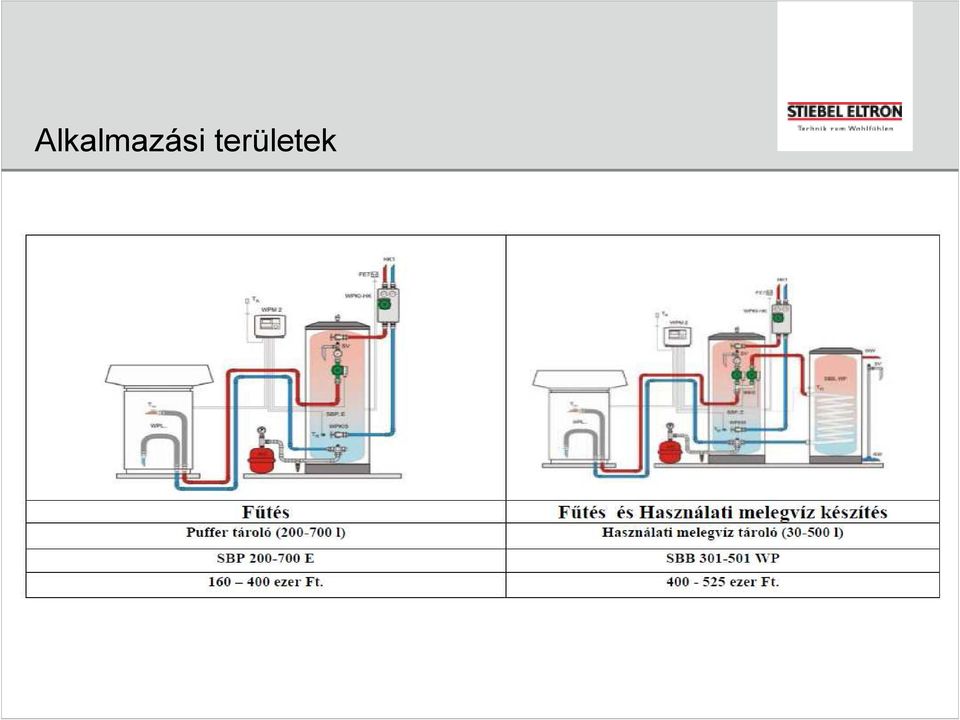

16 Alkalmazási területek

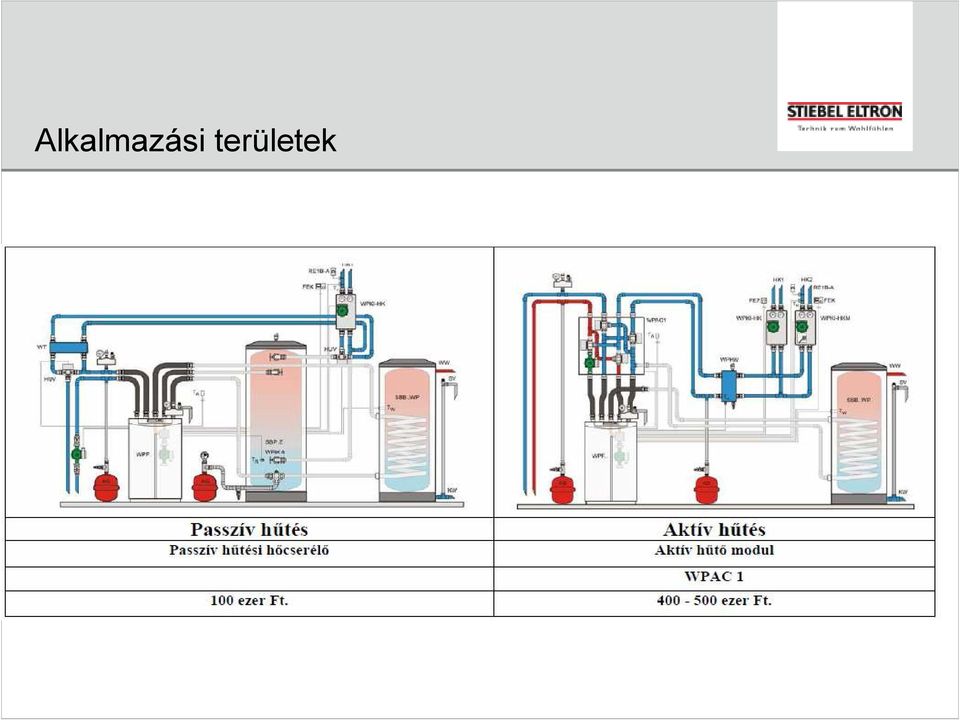

17 Alkalmazási területek

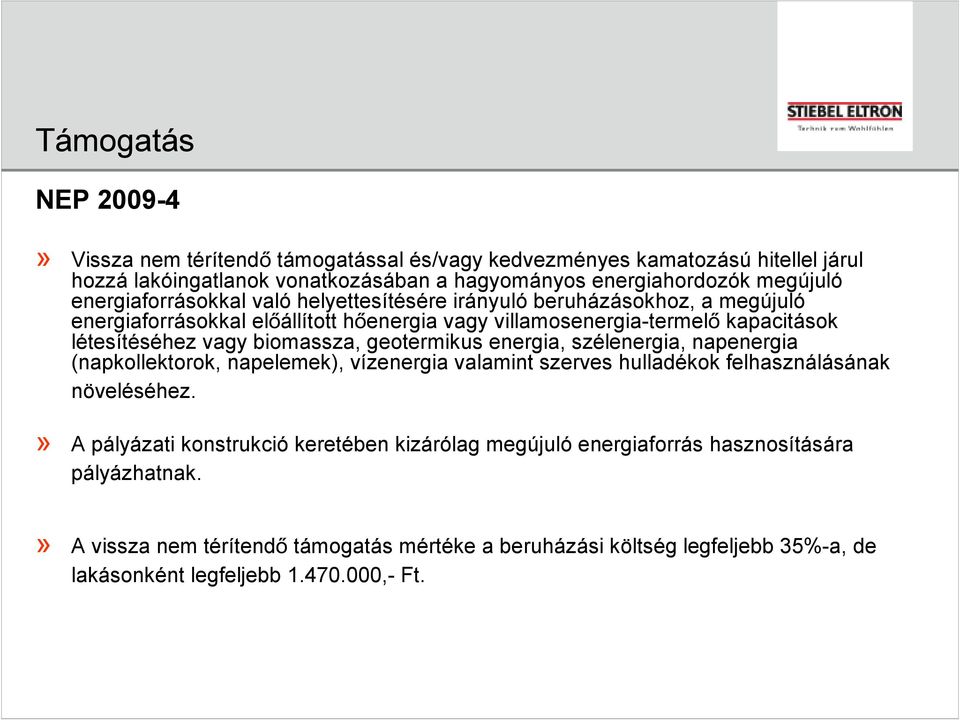

18 Támogatás NEP » Vissza nem térítendő támogatással és/vagy kedvezményes kamatozású hitellel járul hozzá lakóingatlanok vonatkozásában a hagyományos energiahordozók megújuló energiaforrásokkal való helyettesítésére irányuló beruházásokhoz, a megújuló energiaforrásokkal előállított hőenergia vagy villamosenergia-termelő kapacitások létesítéséhez vagy biomassza, geotermikus energia, szélenergia, napenergia (napkollektorok, napelemek), vízenergia valamint szerves hulladékok felhasználásának növeléséhez.» A pályázati konstrukció keretében kizárólag megújuló energiaforrás hasznosítására pályázhatnak.» A vissza nem térítendő támogatás mértéke a beruházási költség legfeljebb 35%-a, de lakásonként legfeljebb ,- Ft.

biomassza, geotermikus energia, szélenergia, napenergia (napkollektorok, napelemek), vízenergia valamint szerves hulladékok felhasználásának növeléséhez.

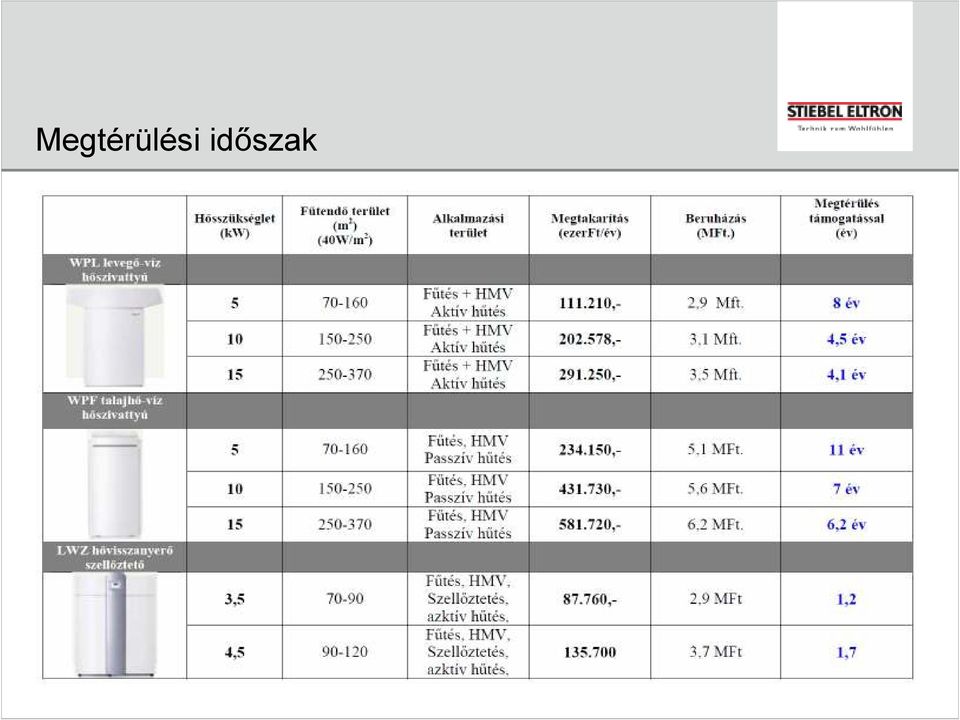

19 Megtérülési időszak

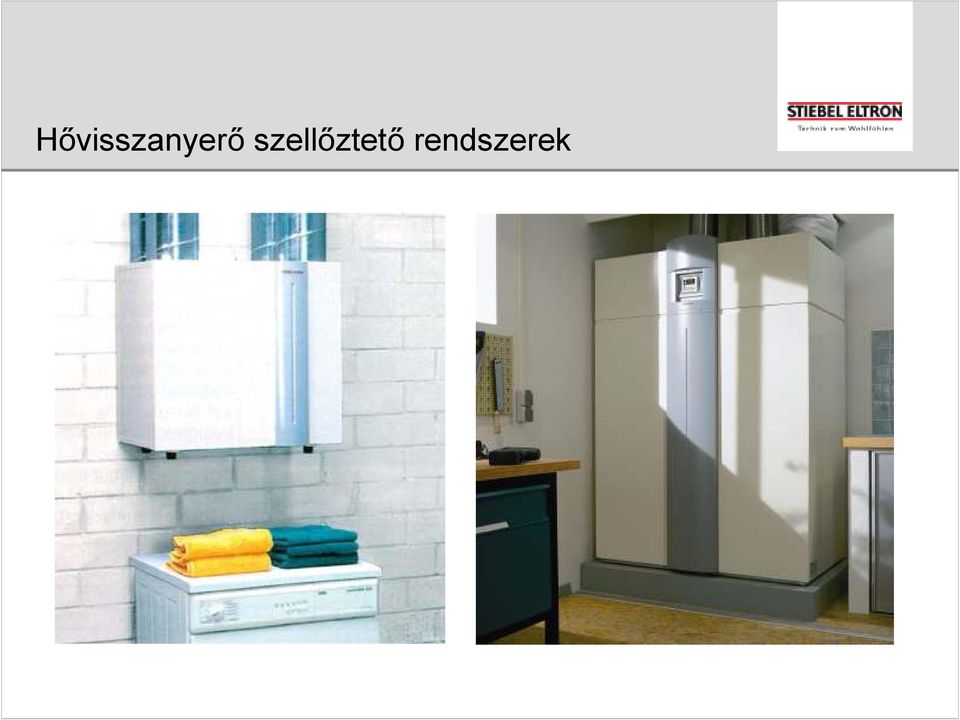

20 Hővisszanyerő szellőztető rendszerek

21 Működési mód

22 Talaj hőcserélő hővisszanyerőkhöz - alkalmazás Nappali Konyha Fürdő Külső levegő beszívás megoldható közvetlenül átváltó szeleppel Légbeszívó szűrővel Kondenzátum elvezetés + Tisztítási lehetőség Telepítési mélység kb. 1,8 m Telepítési hossz kb m

23 Talajhőcserélő működési mód» Lakás szellőztető berendezéshez szükséges külső friss levegőt egy talajhő levegő hőcserélőn keresztül vezetjük rá a készülékre. Télen < 5 C alatti külső hőmérsékletnél a beszívott levegőt előmelegíti Nyáron >20 C nál magasabb külső hőmérsékletnél a beszívott friss levegőt lehűti. A hűtési funkció abban az esetben alkalmazható amennyiben a készülék bypass modullal, vagy nyári kazettával ellátott. Beruházás: 1,0 1,5 MFt.

24 Központi hővisszanyerő szellőztető készülék LWZ plus Műszaki adatok: Hővisszanyerés : 90% Légtömegáram : m 3 /h Lakóterület : 300 m2 ig Alkalmazás: Hıvisszanyerı szellıztetés Beruházás Készülék: ezer Ft. Légcsatorna: ezer Ft. Levegı hıcserélı: ezer Ft.

25 LWZ 403 SOL Nappali Konyha Fürdő

26 Többfunkciós hővisszanyerő szellőztető LWZ 303/403 SOL Műszaki adatok: HMV hőmérséklet : 55 C Légtömegáram : m 3 /h HMV tároló térfogat : 200 Liter Fűtési teljesítmény* Fűtőbetét : 4,2 kw : 6,6 kw Kűlső levegő hőmérséklet : -18 C bis 35 C Szolár kollektorok db szám : 1 db Beruházás Légcsatorna Levegı hıcserélı :2,75 2,9 Mft. : ezer Ft. : ezer Ft

Az ellenőrzött szellőztetés hiánya okozta károk» Zajhatás Alvási és kommunikációs zavarok Tartós hallás károsodás Szív és keringési betegségek kockázatának

27 Az ellenőrzött szellőztetés hiánya okozta károk» Zajhatás Alvási és kommunikációs zavarok Tartós hallás károsodás Szív és keringési betegségek kockázatának növekedése» CO 2 koncentráció hiánya Csökkentett koncentráció Fejfájás, szédülés» Nedvesedés Falak penészedése Allergiák kiváltása Atkák szaporodása» Hőveszteség» Pollenallergia

28 Köszönjük megtisztelő figyelmüket!
