1 A geotermikus energia hasznosításának lehetőségei konferencia- Budapest 2013 Hőszivattyúk alkalmazása Magyarországon, innovatív példák Dr. Ádám Béla PhD HGD Kft. ügyvezető igazgató Budapest, október : 1141 Bp., Zsigárd u. 21. : (36-1) ; Fax :(36-1) info@hgd.hu;

Ádám Béla PhD HGD Kft. ügyvezető igazgató Budapest, 2013. október 14-16.

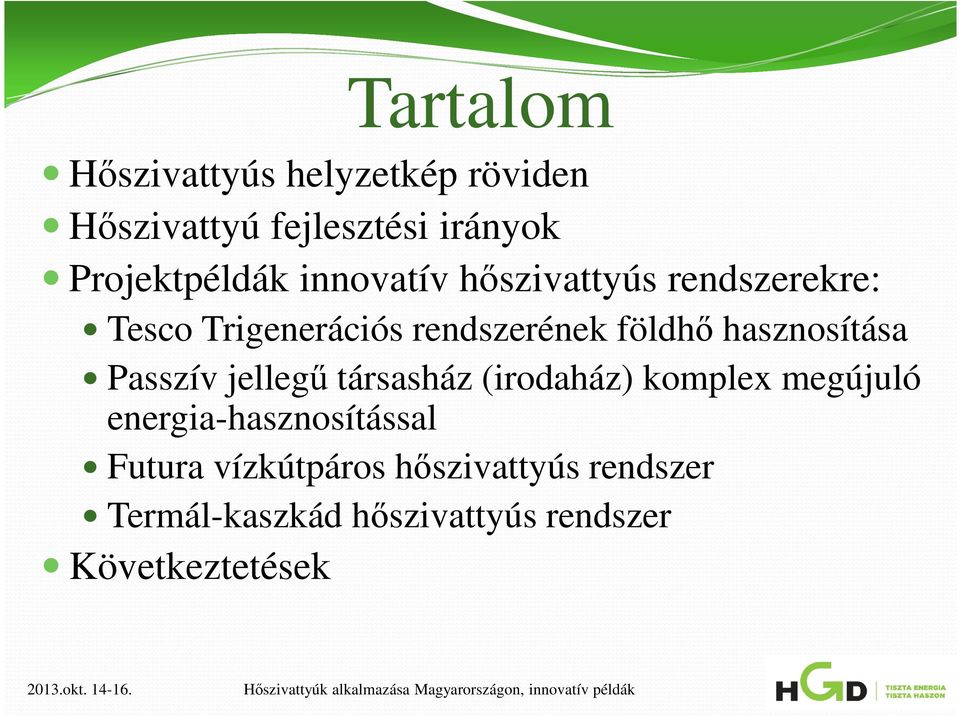

2 Tartalom Hőszivattyús helyzetkép röviden Hőszivattyú fejlesztési irányok Projektpéldák innovatív hőszivattyús rendszerekre: Tesco Trigenerációs rendszerének földhő hasznosítása Passzív jellegű társasház (irodaház) komplex megújuló energia-hasznosítással Futura vízkútpáros hőszivattyús rendszer Termál-kaszkád hőszivattyús rendszer Következtetések

hasznosítása Passzív jellegű társasház (irodaház) komplex megújuló

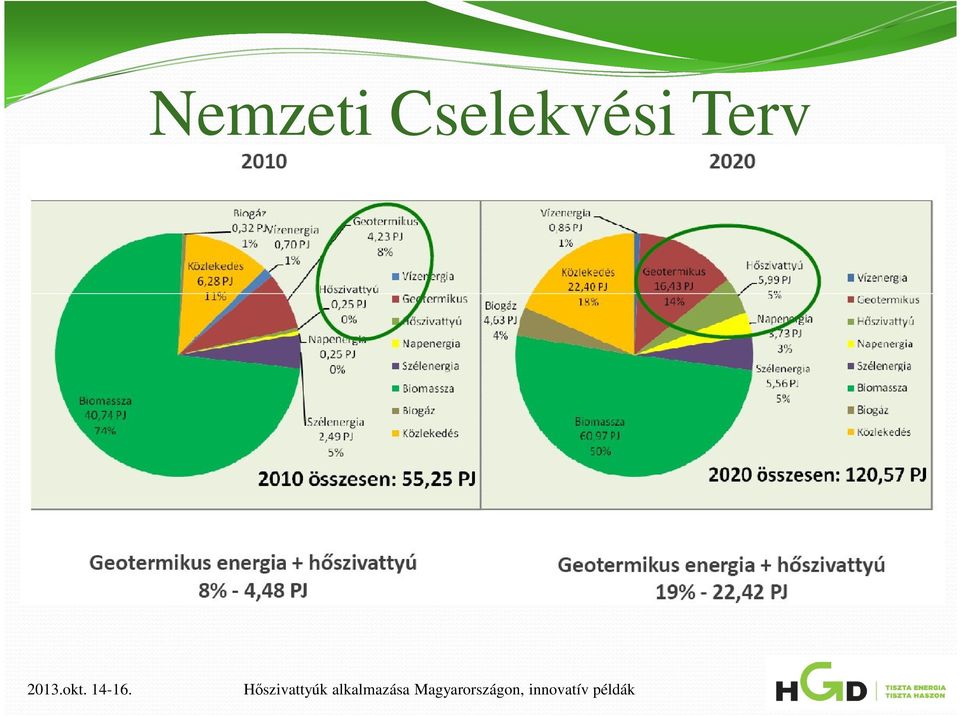

3 Nemzeti Cselekvési Terv

4 Hőszivattyú fejlesztési irányok 1. Kalorikus körök: Hűtőközegek (R407C, R410A, CH 4, CO 2 ), hatékonysági és környezetvédelmi szempontok Kompresszorok (Copeland, csavarkompresszor, nagy teljesítmény) Inverteres fordulatszám szabályozás EVI technológia (magasabb kondenzációs hőfok mellett magas hatékonyság) 2. Vezérlés: Komplexitás (több funkció vezérlése egybeépülve) Fűtés/hűtés (passzív-aktív) Kevert körök HMV/napkollektor/medencék/szellőzés Távvezérlés: 3. Ergonómia: Internet/Monitoring Okostelefon Szervizelhetőség és ennek tervezése Felhasználóbarát kezelés, kialakítás Háztartási gép jelleg az ipari forma helyett Design Zajszint minimalizálása

teljesítmény) Inverteres fordulatszám szabályozás EVI technológia (magasabb kondenzációs hőfok mellett magas hatékonyság) 2.

6 TESCO, Budapest Pesti út 5 db roof-top hőszivattyús légkezelő 645 kw fűtés 860 kw hűtés 130 db 100 m-es földhőszonda = m fúrás 30 kw villamos áram termelés mikroturbinával, ennek hulladékhőfelhasználása HMV melegítésére abszorpciós hűtővel állandó hűtési teljesítmény biztosítása a pékség felé fel nem használt hőenergia visszatáplálva a szonda rendszerbe

000 m fúrás 30 kw villamos áram termelés mikroturbinával, ennek hulladékhőfelhasználása

7 TESCO, Budapest Pesti út

8 TESCO TRIGENERÁCIÓS MEGOLDÁS

9 Energiatakarékos társasház Zuglóban 10 lakás (9 lakott, 1 üres) ~1000 m 2 fűtött-hűtött alapterület 11kW fűtési igény 22kW (2x11kW) használati melegvíz 30m 2 napkollektor központi HMV termelésre Talajszondás hőszivattyús rendszer: szimpla Ø40 mm-es szonda, 440 m Próbaszonda és Thermal Response Test Klasszikus (bentonit-cement) és termikusan javított tömedékelő-anyag összehasonlítása a tesztek során: 10% eltérés Napelemes kiegészítés tervezve 2013 a várható kb kwh a lift, a világítás és az útfűtés ellátására Vezérlés: külső perifériáról is, internet, okostelefon Monitoring rendszer: a napenergia-hasznosítás és a hőszivattyú (fűtés-hűtés) lakásonkénti mérésére

(bentonit-cement) és termikusan javított tömedékelő-anyag összehasonlítása a tesztek során: 10% eltérés Napelemes kiegészítés tervezve 2013 a várható kb.

10 Monitoring eredmények I. Téli hőszivattyús fűtés Hőszivattyú + szivattyú fogyasztás: 5 500kWh x 32 Ft/kW = Ft Fűtési hőmennyiség: kwh SPF: 4,4 Várható éves hőszivattyús villamos energia-fogyasztás: kwh Tájolás DK-DNY DNY-ÉNY ÉK-ÉNY Terület (m 2 ) Hőfok ( C) (21) Lakók száma (fő) Fogyasztás (kw) Költség (Ft)

Fűtési hőmennyiség: 26 840 kwh SPF: 4,4 Várható éves hőszivattyús villamos energia-fogyasztás:

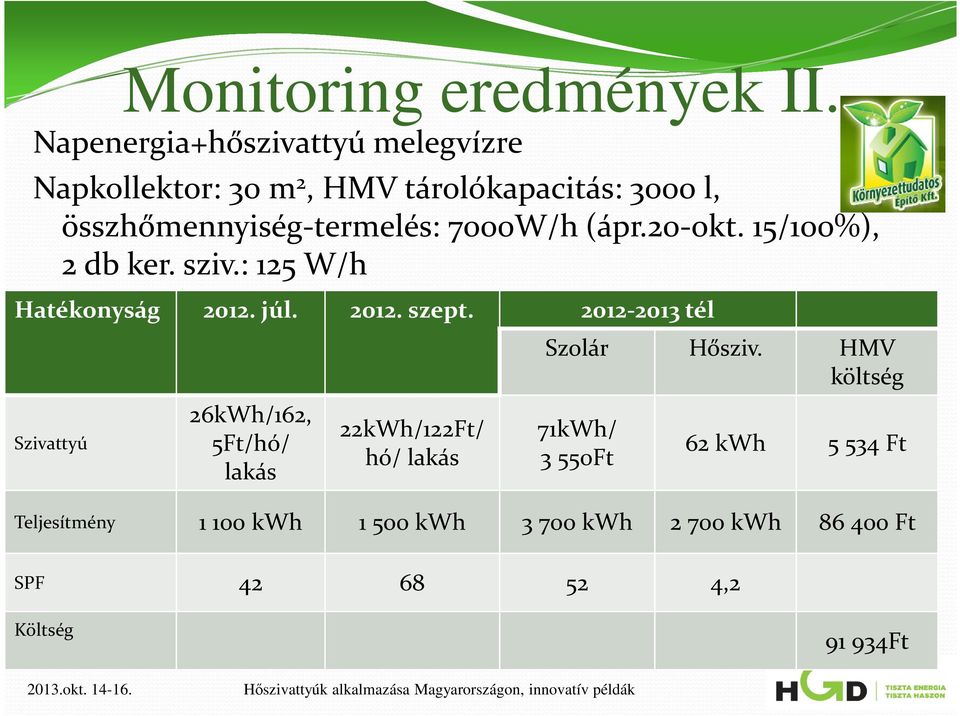

11 Monitoring eredmények II. Napenergia+hőszivattyú melegvízre Napkollektor: 30 m 2, HMV tárolókapacitás: 3000 l, összhőmennyiség-termelés: 7000W/h (ápr.20-okt. 15/100%), 2 db ker. sziv.: 125 W/h Hatékonyság júl szept tél Szolár Hősziv. HMV költség Szivattyú 26kWh/162, 5Ft/hó/ lakás 22kWh/122Ft/ hó/ lakás 71kWh/ 3 550Ft 62 kwh Ft Teljesítmény kwh kwh kwh kwh Ft SPF ,2 Költség Ft

7000W/h (ápr.20-okt. 15/100%), 2 db ker. sziv.: 125 W/h Hatékonyság 2012. júl. 2012. szept.

12 Futura Hőszivattyús fűtéshűtés

13 Futura Interaktív Természettudományi Bemutató Központ Egykori mosoni gabonaraktár turisztikai hasznosítása Beruházás összértéke 1,5 milliárd forint: 15% a pályázó önkormányzat 85% támogatás 250kW fűtés 200kW hűtés Várható elkészülés: 2012

Beruházás összértéke 1,5 milliárd forint: 15% a pályázó

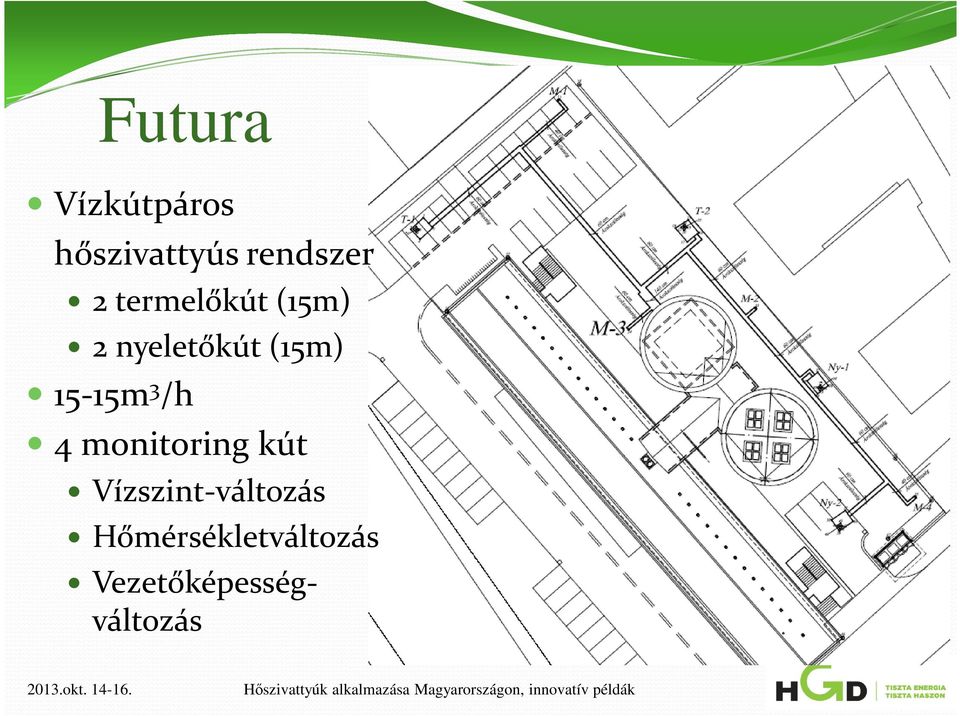

14 Futura Vízkútpáros hőszivattyús rendszer 2 termelőkút (15m) 2 nyeletőkút (15m) 15-15m 3 /h 4 monitoring kút Vízszint-változás Hőmérsékletváltozás Vezetőképességváltozás

15 Termál-kaszkád hőszivattyús rendszer I. Termálvíz hőcserélő 1300kW 61/42 C primer és 59/40 C szekunder hőlépcső Termál elfolyóvíz 40 C és 15m 3 /h 7 ingatlan kiszolgálása Szekunder előremenő 52 C I. fokozat: 418kW (COP 5,15) II. fokozat: 243kW (COP 4)

hőlépcső Termál elfolyóvíz 40 C és 15m 3 /h 7 ingatlan

16 Termál-kaszkád hőszivattyús rendszer II. I. fokozat: 40/25 C hőcserélő és 33/18 C HP hőlépcső II. Fokozat: 20/9 C hőcserélő és 17/6 C HP hőlépcső

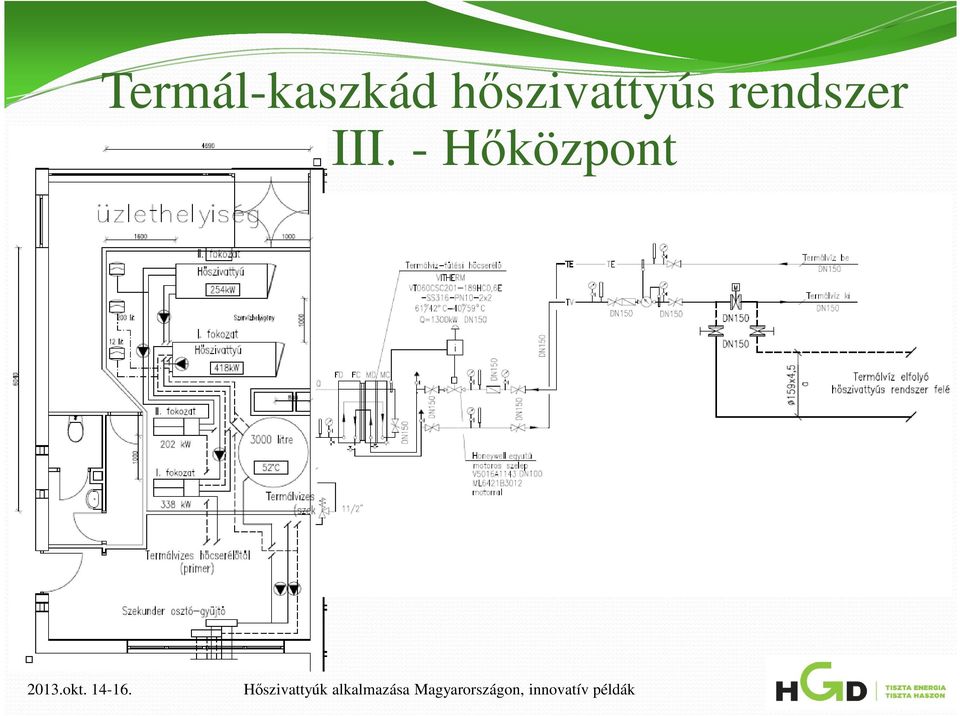

17 Termál-kaszkád hőszivattyús rendszer III. - Hőközpont

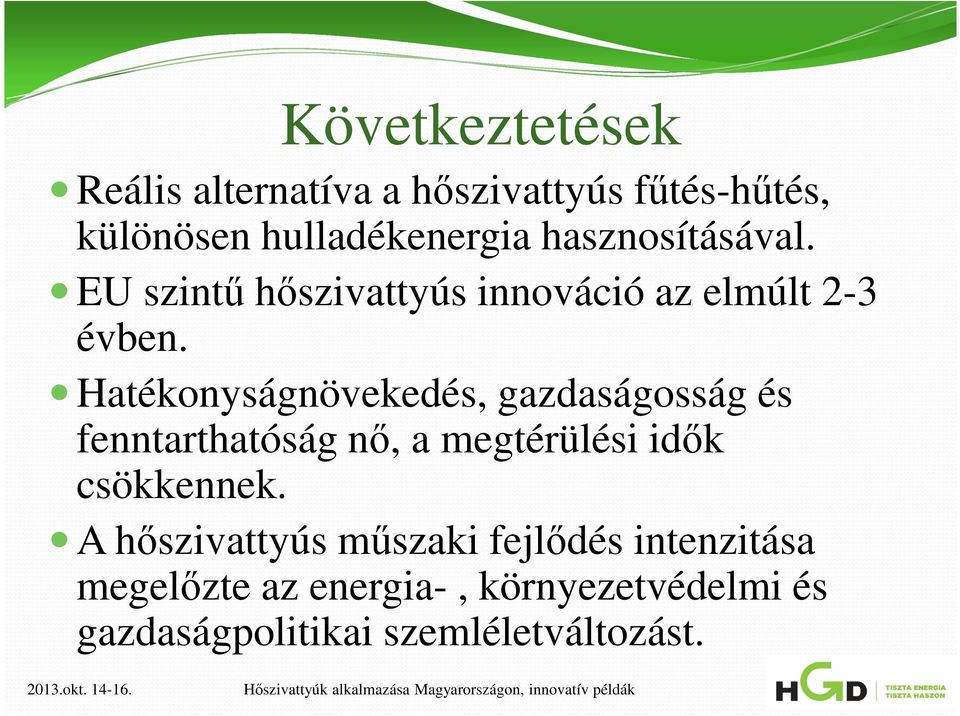

18 Következtetések Reális alternatíva a hőszivattyús fűtés-hűtés, különösen hulladékenergia hasznosításával. EU szintű hőszivattyús innováció az elmúlt 2-3 évben. Hatékonyságnövekedés, gazdaságosság és fenntarthatóság nő, a megtérülési idők csökkennek. A hőszivattyús műszaki fejlődés intenzitása megelőzte az energia-, környezetvédelmi és gazdaságpolitikai szemléletváltozást.

Hatékonyságnövekedés, gazdaságosság és fenntarthatóság nő, a megtérülési idők csökkennek.

19 HGD Geotermikus Energiát Hasznosító Kft. : 1141 Bp., Zsigárd u. 21. Székhely: 1141 Bp.;Zsigárd utca 21 : (36-1) ; Fax :(36-1) adam@hgd.hu; Köszönöm a figyelmet!

;Zsigárd utca 21 : (36-1) 221-1458; Fax :(36-1)
