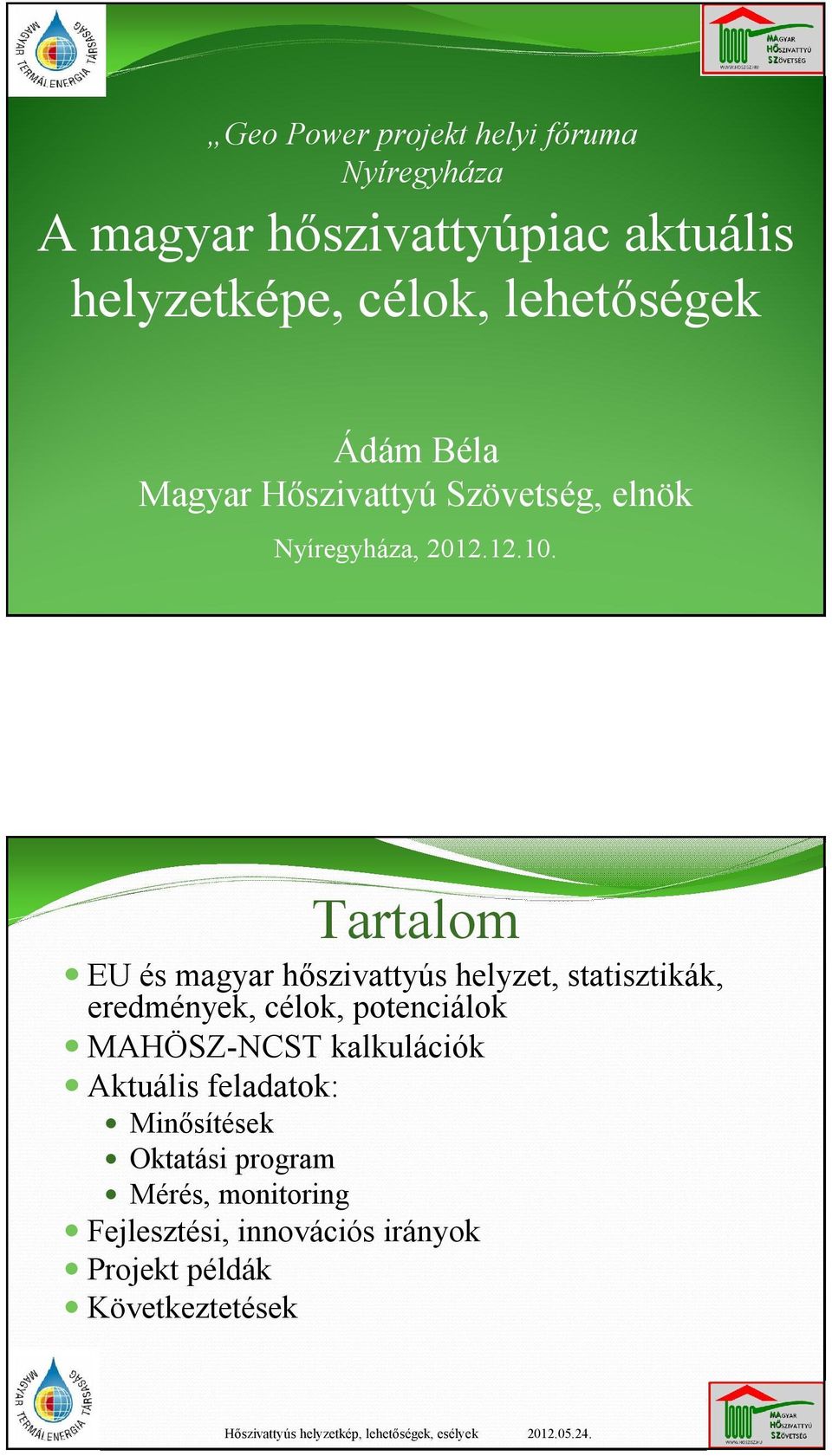

1 Geo Power projekt helyi fóruma Nyíregyháza A magyar hőszivattyúpiac aktuális helyzetképe, célok, lehetőségek Ádám Béla Magyar Hőszivattyú Szövetség, elnök Nyíregyháza, Tartalom EU és magyar hőszivattyús helyzet, statisztikák, eredmények, célok, potenciálok MAHÖSZ-NCST kalkulációk Aktuális feladatok: Minősítések Oktatási program Mérés, monitoring Fejlesztési, innovációs irányok Projekt példák Következtetések

2

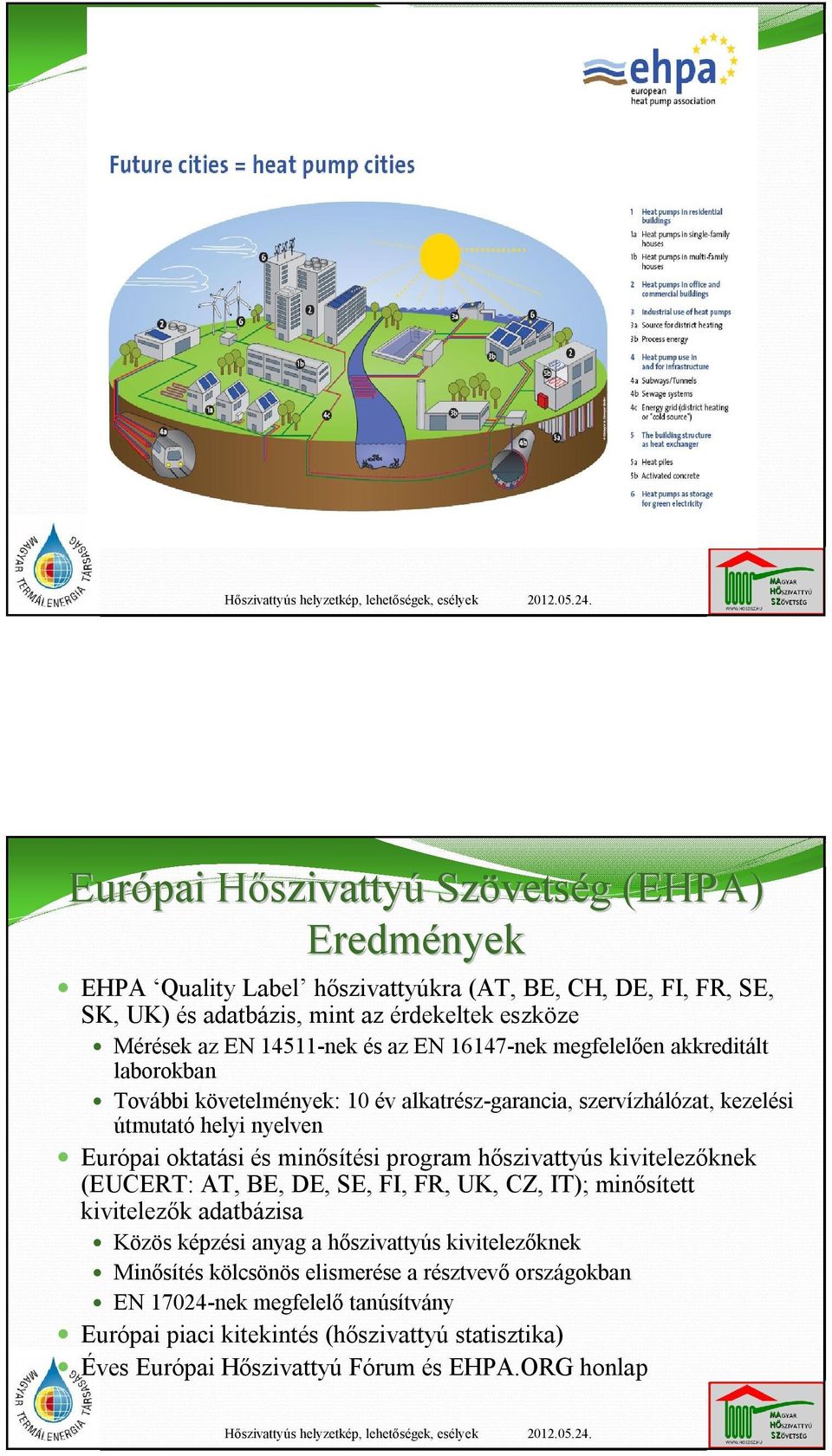

3 Európai Hőszivattyú Szövetség (EHPA) Eredmények EHPA Quality Label hőszivattyúkra (AT, BE, CH, DE, FI, FR, SE, SK, UK) és adatbázis, mint az érdekeltek eszköze Mérések az EN nek és az EN nek megfelelően akkreditált laborokban További követelmények: 10 év alkatrész-garancia, szervízhálózat, kezelési útmutató helyi nyelven Európai oktatási és minősítési program hőszivattyús kivitelezőknek (EUCERT: AT, BE, DE, SE, FI, FR, UK, CZ, IT); minősített kivitelezők adatbázisa Közös képzési anyag a hőszivattyús kivitelezőknek Minősítés kölcsönös elismerése a résztvevő országokban EN nek megfelelő tanúsítvány Európai piaci kitekintés (hőszivattyú statisztika) Éves Európai Hőszivattyú Fórum és EHPA.ORG honlap

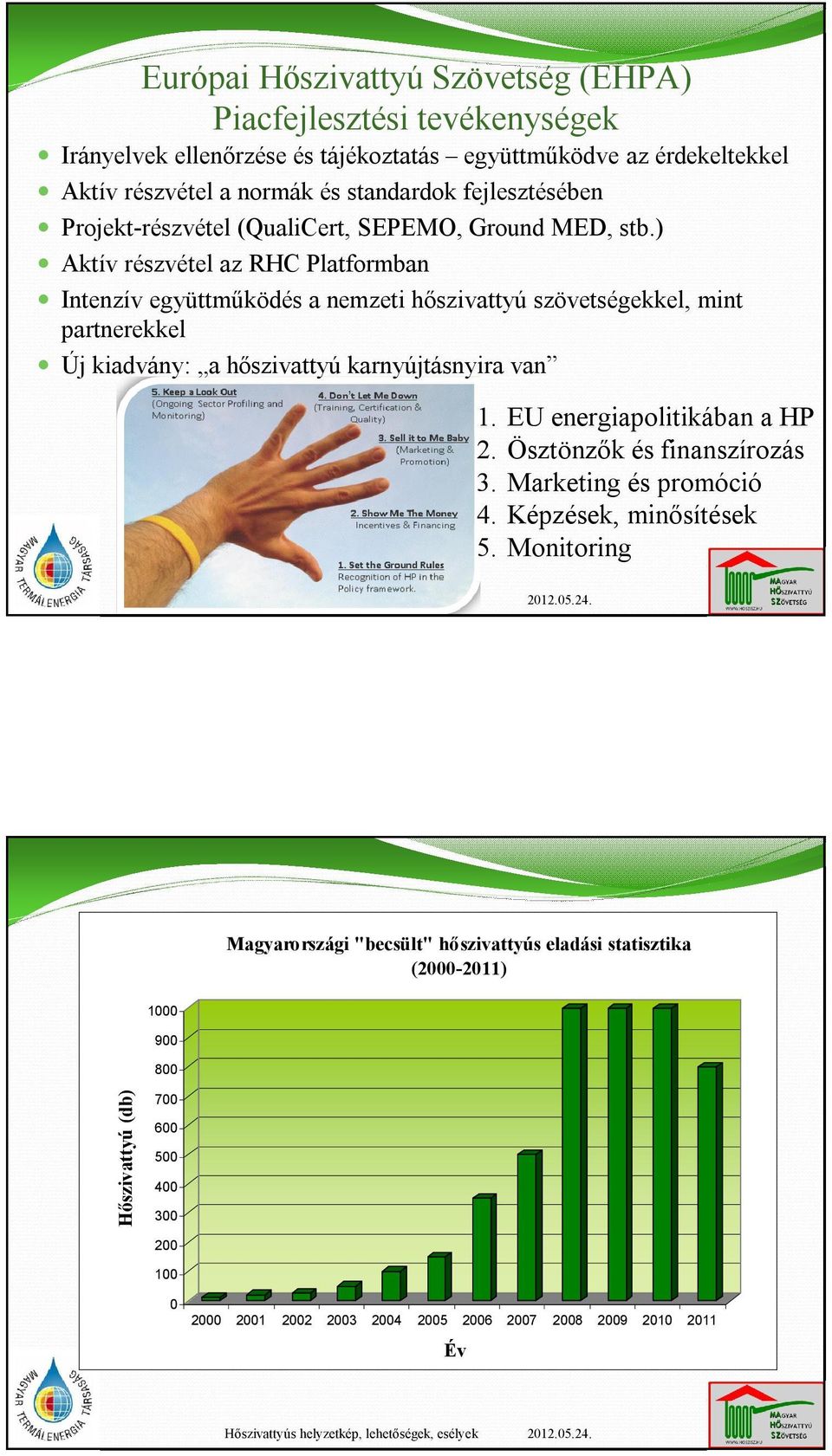

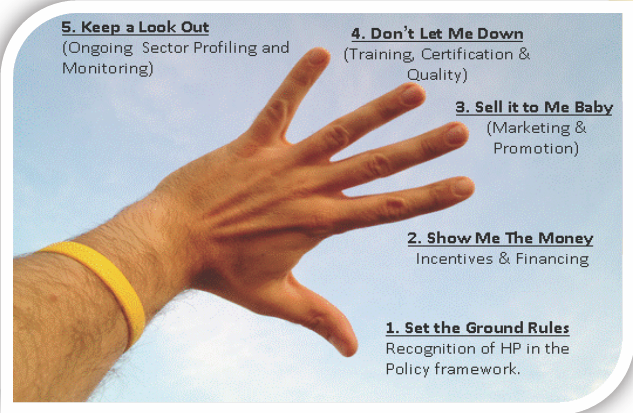

4 Európai Hőszivattyú Szövetség (EHPA) Piacfejlesztési tevékenységek Irányelvek ellenőrzése és tájékoztatás együttműködve az érdekeltekkel Aktív részvétel a normák és standardok fejlesztésében Projekt-részvétel (QualiCert, SEPEMO, Ground MED, stb.) Aktív részvétel az RHC Platformban Intenzív együttműködés a nemzeti hőszivattyú szövetségekkel, mint partnerekkel Új kiadvány: a hőszivattyú karnyújtásnyira van EU energiapolitikában a HP Ösztönzők és finanszírozás Marketing és promóció Képzések, minősítések Monitoring Magyarországi "becsült" hőszivattyús eladási statisztika ( ) Hőszivattyú (db) Év

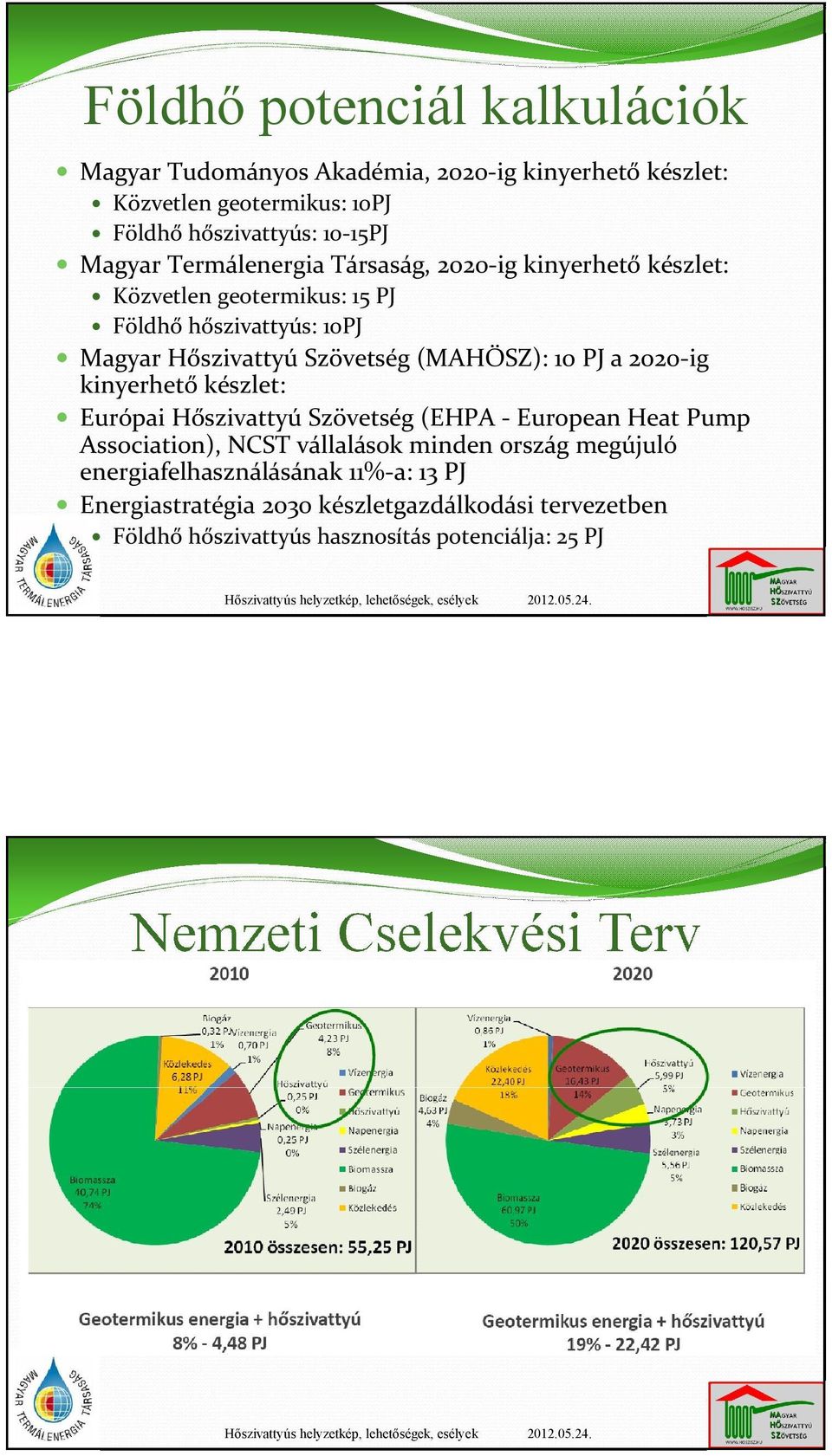

5 Földhő potenciál kalkulációk Magyar Tudományos Akadémia, 2020-ig kinyerhető készlet: Közvetlen geotermikus: 10PJ Földhő hőszivattyús: 10-15PJ Magyar Termálenergia Társaság, 2020-ig kinyerhető készlet: Közvetlen geotermikus: 15 PJ Földhő hőszivattyús: 10PJ Magyar Hőszivattyú Szövetség (MAHÖSZ): 10 PJ a 2020-ig kinyerhető készlet: Európai Hőszivattyú Szövetség (EHPA - European Heat Pump Association), NCST vállalások minden ország megújuló energiafelhasználásának 11%-a: 13 PJ Energiastratégia 2030 készletgazdálkodási tervezetben Földhő hőszivattyús hasznosítás potenciálja: 25 PJ

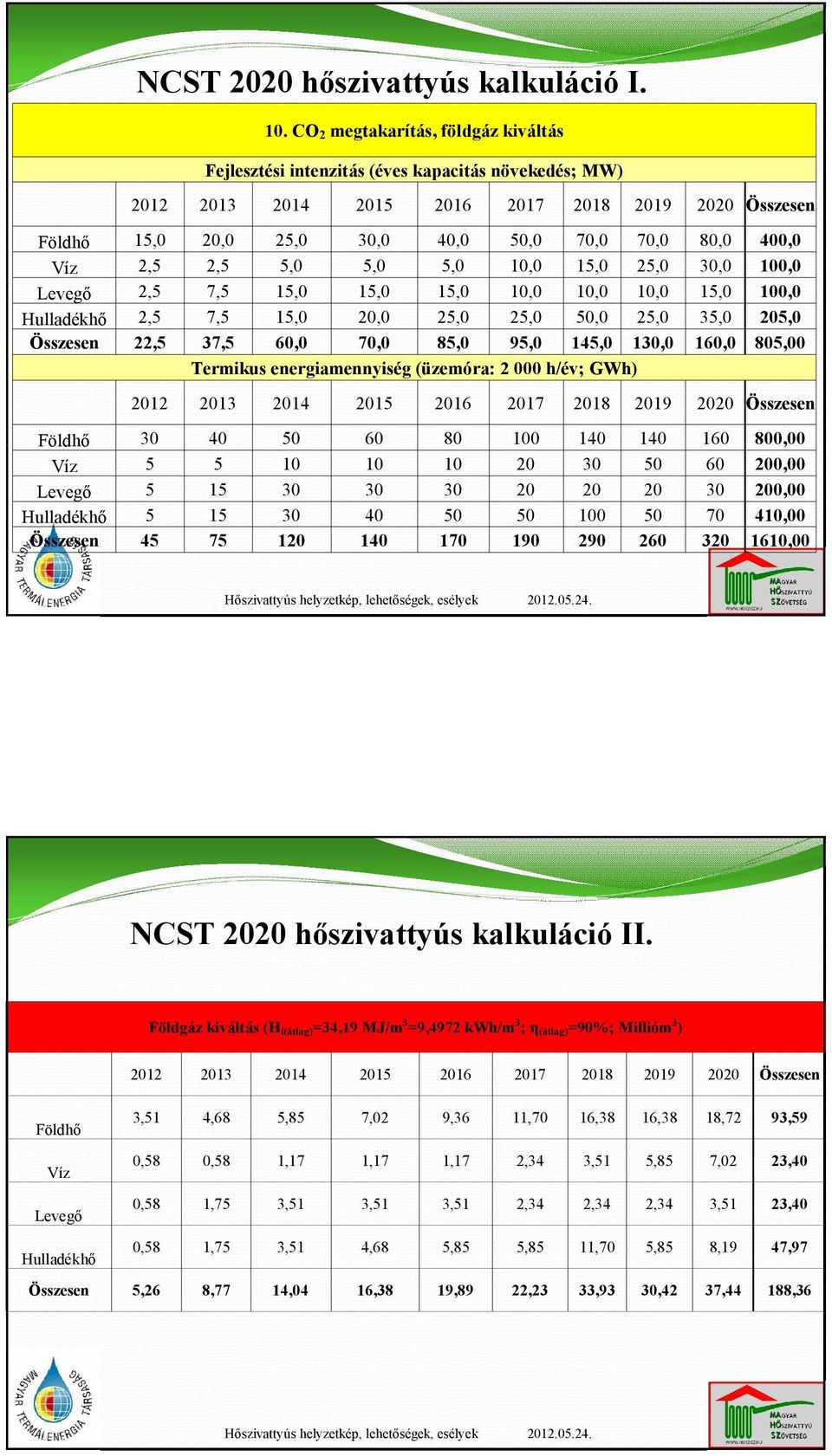

6 NCST 2020 hőszivattyús kalkuláció I. 10. CO 2 megtakarítás, földgáz kiváltás Fejlesztési intenzitás (éves kapacitás növekedés; MW) Összesen Földhő 15,0 20,0 25,0 30,0 40,0 50,0 70,0 70,0 80,0 400,0 Víz 2,5 2,5 5,0 5,0 5,0 10,0 15,0 25,0 30,0 100,0 Levegő 2,5 7,5 15,0 15,0 15,0 10,0 10,0 10,0 15,0 100,0 Hulladékhő 2,5 7,5 15,0 20,0 25,0 25,0 50,0 25,0 35,0 205,0 Összesen 22,5 37,5 60,0 70,0 85,0 95,0 145,0 130,0 160,0 805,00 Termikus energiamennyiség (üzemóra: h/év; GWh) Összesen Földhő ,00 Víz ,00 Levegő ,00 Hulladékhő ,00 Összesen ,00 NCST 2020 hőszivattyús kalkuláció II. Földgáz kiváltás (H i(átlag)=34,19 MJ/m 3 =9,4972 kwh/m 3 ; η (átlag)=90%; Millióm 3 ) Összesen Földhő Víz Levegő Hulladékhő 3,51 4,68 5,85 7,02 9,36 11,70 16,38 16,38 18,72 93,59 0,58 0,58 1,17 1,17 1,17 2,34 3,51 5,85 7,02 23,40 0,58 1,75 3,51 3,51 3,51 2,34 2,34 2,34 3,51 23,40 0,58 1,75 3,51 4,68 5,85 5,85 11,70 5,85 8,19 47,97 Összesen 5,26 8,77 14,04 16,38 19,89 22,23 33,93 30,42 37,44 188,36

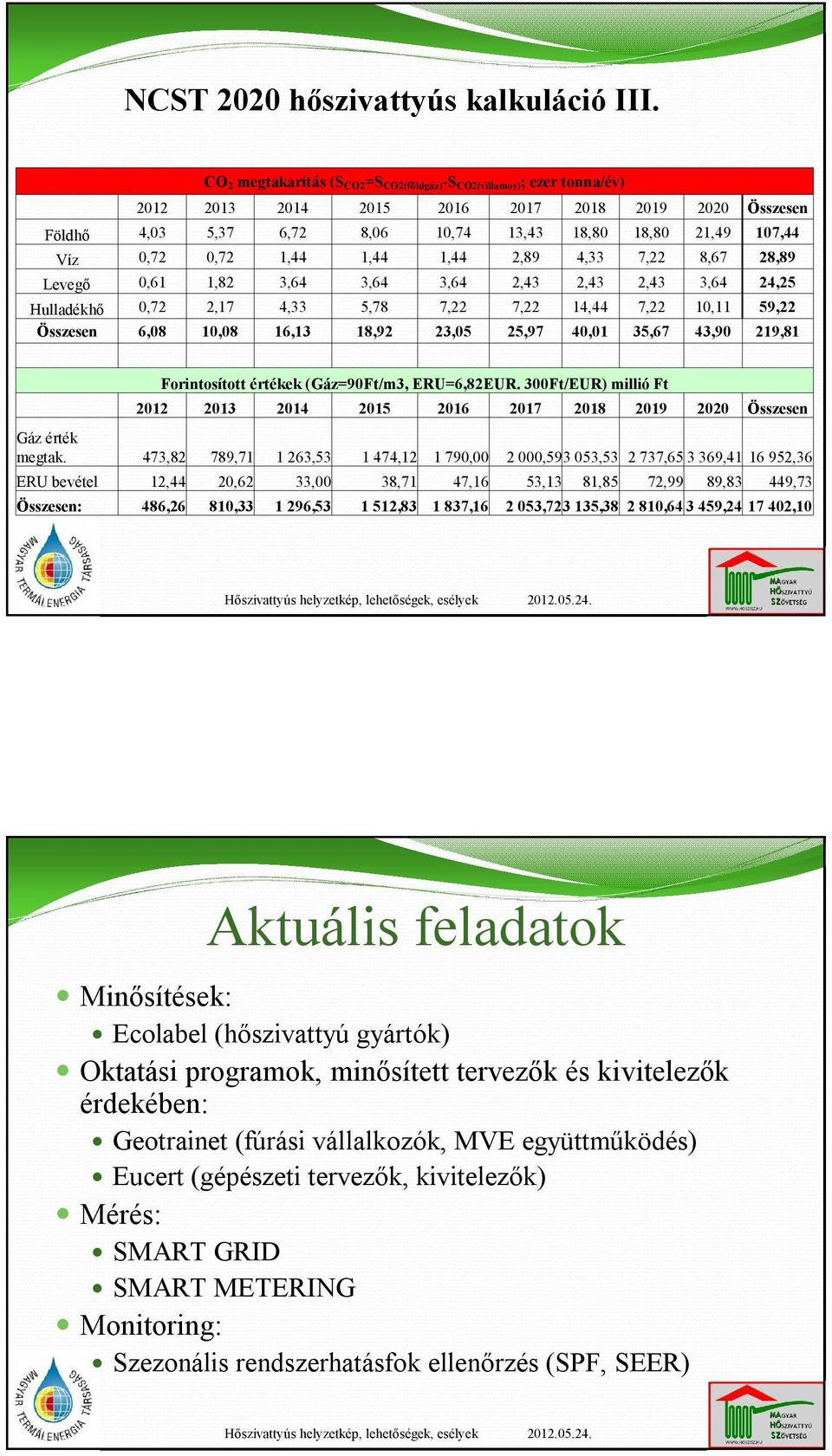

7 NCST 2020 hőszivattyús kalkuláció III. CO 2 megtakarítás (S CO2=S CO2(földgáz)-S CO2(villamos); ezer tonna/év) Összesen Földhő 4,03 5,37 6,72 8,06 10,74 13,43 18,80 18,80 21,49 107,44 Víz 0,72 0,72 1,44 1,44 1,44 2,89 4,33 7,22 8,67 28,89 Levegő 0,61 1,82 3,64 3,64 3,64 2,43 2,43 2,43 3,64 24,25 Hulladékhő 0,72 2,17 4,33 5,78 7,22 7,22 14,44 7,22 10,11 59,22 Összesen 6,08 10,08 16,13 18,92 23,05 25,97 40,01 35,67 43,90 219,81 Forintosított értékek (Gáz=90Ft/m3, ERU=6,82EUR. 300Ft/EUR) millió Ft Összesen Gáz érték megtak. 473,82 789, , , , , , , , ,36 ERU bevétel 12,44 20,62 33,00 38,71 47,16 53,13 81,85 72,99 89,83 449,73 Összesen: 486,26 810, , , , , , , , ,10 Aktuális feladatok Minősítések: Ecolabel (hőszivattyú gyártók) Oktatási programok, minősített tervezők és kivitelezők érdekében: Geotrainet (fúrási vállalkozók, MVE együttműködés) Eucert (gépészeti tervezők, kivitelezők) Mérés: SMART GRID SMART METERING Monitoring: Szezonális rendszerhatásfok ellenőrzés (SPF, SEER)

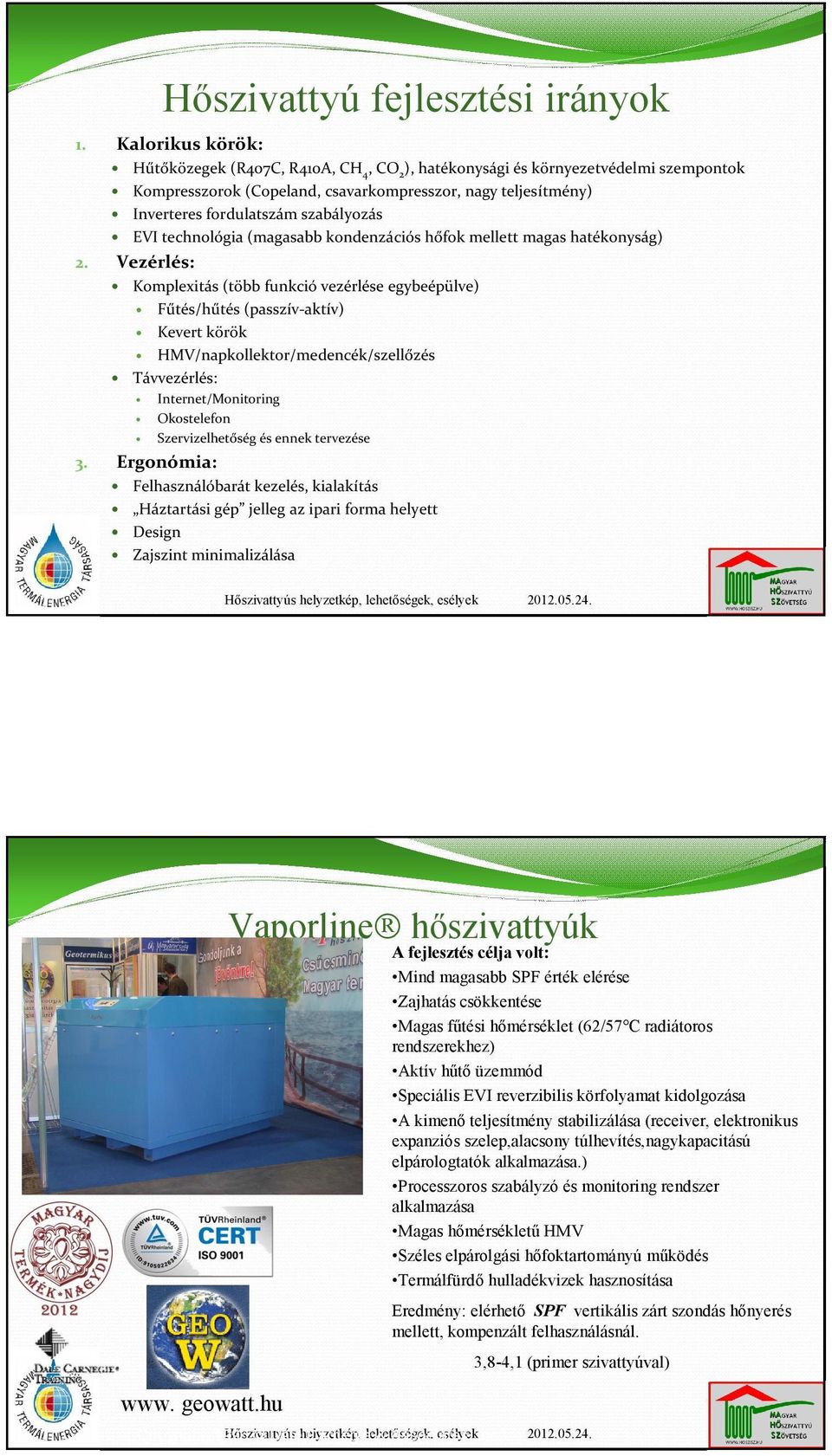

8 Hőszivattyú fejlesztési irányok 1. Kalorikus körök: Hűtőközegek (R407C, R410A, CH4, CO2), hatékonysági és környezetvédelmi szempontok Kompresszorok (Copeland, csavarkompresszor, nagy teljesítmény) Inverteres fordulatszám szabályozás EVI technológia (magasabb kondenzációs hőfok mellett magas hatékonyság) 2. Vezérlés: Komplexitás (több funkció vezérlése egybeépülve) Fűtés/hűtés (passzív-aktív) Kevert körök HMV/napkollektor/medencék/szellőzés Távvezérlés: 3. Internet/Monitoring Okostelefon Szervizelhetőség és ennek tervezése Ergonómia: Felhasználóbarát kezelés, kialakítás Háztartási gép jelleg az ipari forma helyett Design Zajszint minimalizálása Vaporline hőszivattyúk A fejlesztés célja volt: Mind magasabb SPF érték elérése Zajhatás csökkentése Magas fűtési hőmérséklet (62/57 C radiátoros rendszerekhez) Aktív hűtő üzemmód Speciális EVI reverzibilis körfolyamat kidolgozása A kimenő teljesítmény stabilizálása (receiver, elektronikus expanziós szelep,alacsony túlhevítés,nagykapacitású elpárologtatók alkalmazása.) Processzoros szabályzó és monitoring rendszer alkalmazása Magas hőmérsékletű HMV Széles elpárolgási hőfoktartományú működés Termálfürdő hulladékvizek hasznosítása Eredmény: elérhető SPF vertikális zárt szondás hőnyerés mellett, kompenzált felhasználásnál. 3,8-4,1 (primer szivattyúval) www. geowatt.hu Hőszivattyús esélyekinc. Copyright, 1996 Dalehelyzetkép, Carnegielehetőségek, & Associates,

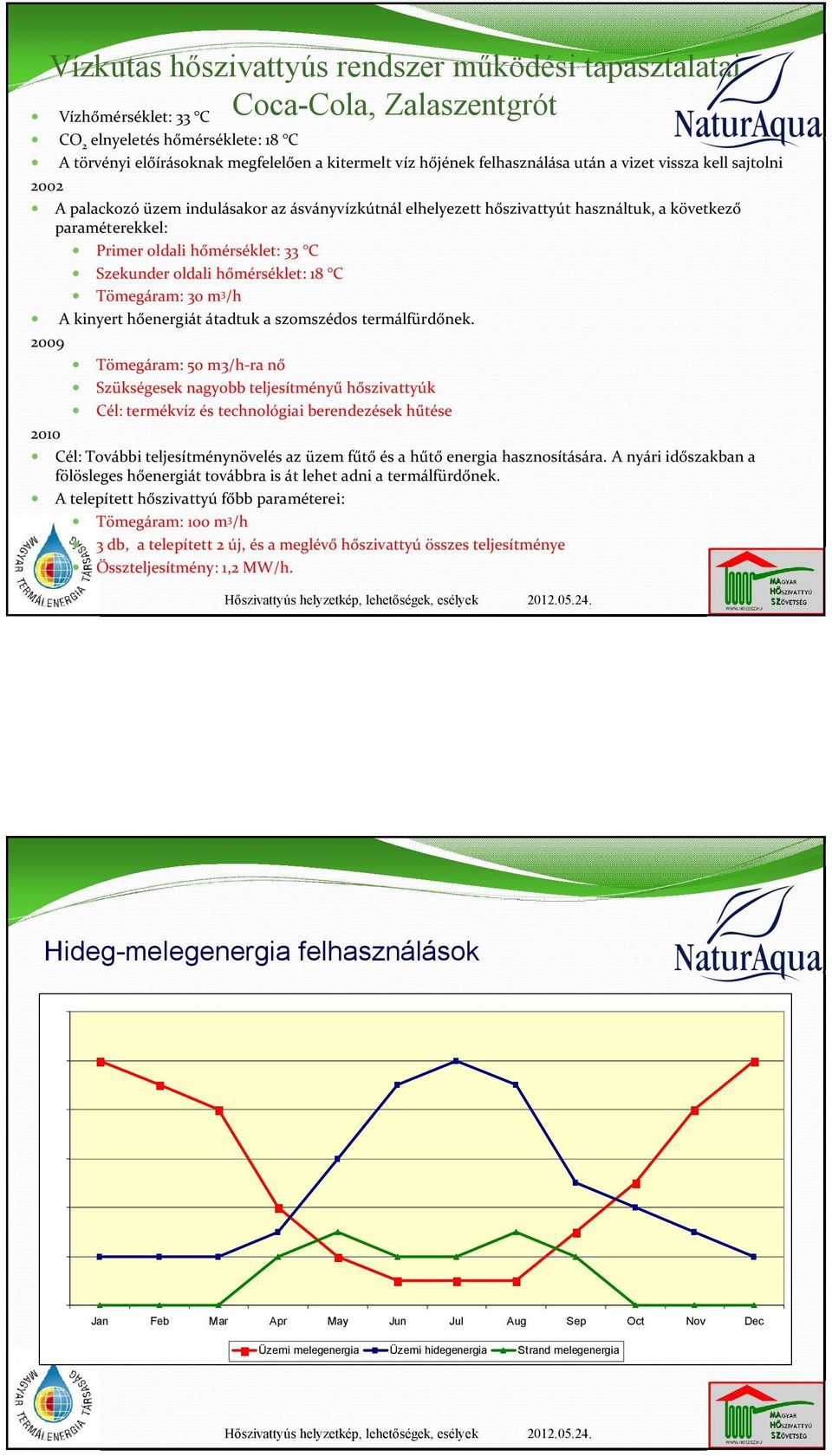

9 Vízkutas hőszivattyús rendszer működési tapasztalatai Vízhőmérséklet: 33 C Coca-Cola, Zalaszentgrót CO2 elnyeletés hőmérséklete: 18 C A törvényi előírásoknak megfelelően a kitermelt víz hőjének felhasználása után a vizet vissza kell sajtolni 2002 A palackozó üzem indulásakor az ásványvízkútnál elhelyezett hőszivattyút használtuk, a következő paraméterekkel: Primer oldali hőmérséklet: 33 C Szekunder oldali hőmérséklet: 18 C Tömegáram: 30 m3/h A kinyert hőenergiát átadtuk a szomszédos termálfürdőnek Tömegáram: 50 m3/h-ra nő Szükségesek nagyobb teljesítményű hőszivattyúk Cél: termékvíz és technológiai berendezések hűtése 2010 Cél: További teljesítménynövelés az üzem fűtő és a hűtő energia hasznosítására. A nyári időszakban a fölösleges hőenergiát továbbra is át lehet adni a termálfürdőnek. A telepített hőszivattyú főbb paraméterei: Tömegáram: 100 m3/h 3 db, a telepített 2 új, és a meglévő hőszivattyú összes teljesítménye Összteljesítmény: 1,2 MW/h. Hideg-melegenergia felhasználások Jan Feb Mar Apr May Üzemi melegenergia Jun Jul Üzemi hidegenergia Aug Sep Strand melegenergia Oct Nov Dec

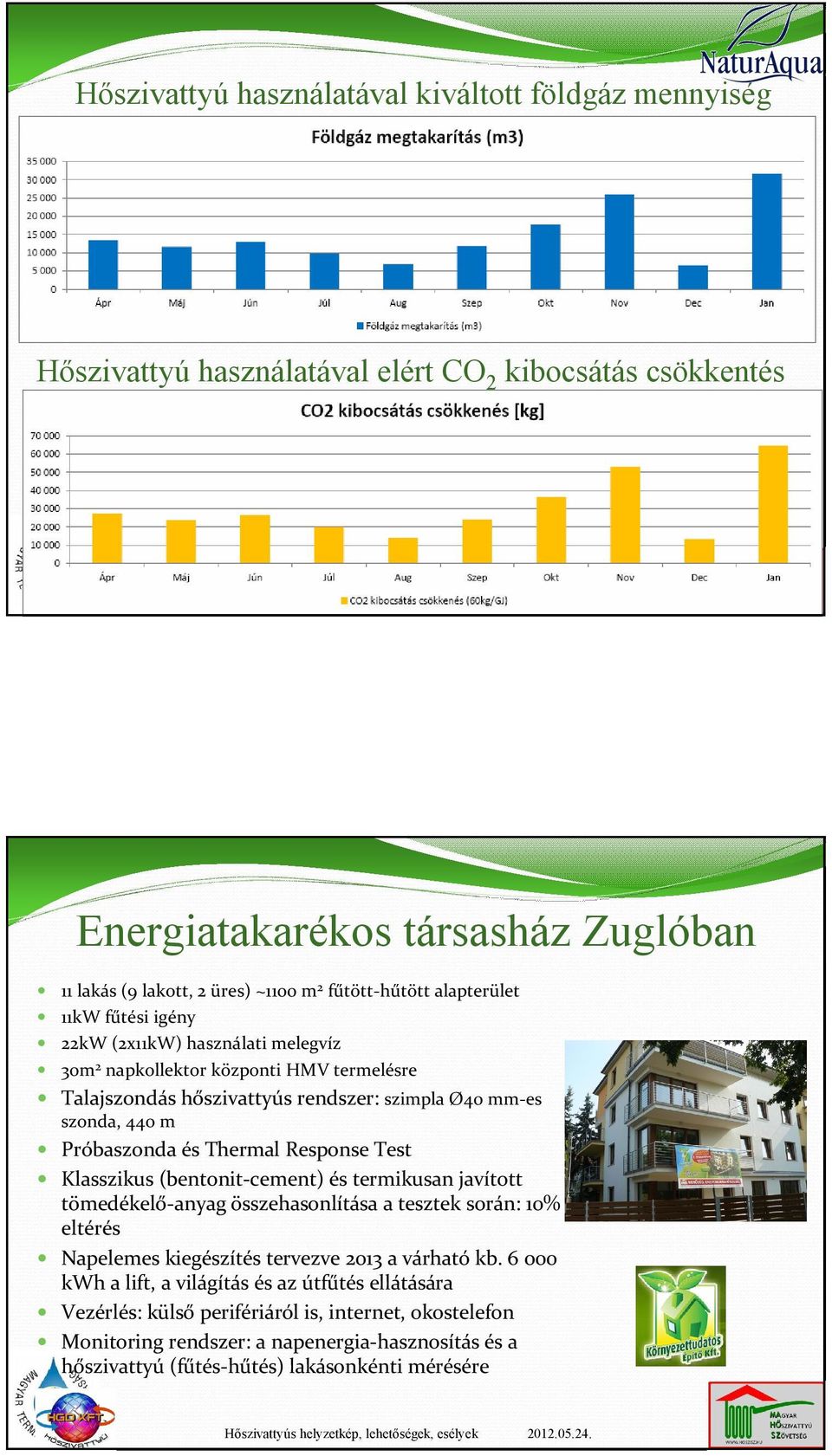

10 Hőszivattyú használatával kiváltott földgáz mennyiség Hőszivattyú használatával elért CO2 kibocsátás csökkentés Energiatakarékos társasház Zuglóban 11 lakás (9 lakott, 2 üres) ~1100 m2 fűtött-hűtött alapterület 11kW fűtési igény 22kW (2x11kW) használati melegvíz 30m2 napkollektor központi HMV termelésre Talajszondás hőszivattyús rendszer: szimpla Ø40 mm-es szonda, 440 m Próbaszonda és Thermal Response Test Klasszikus (bentonit-cement) és termikusan javított tömedékelő-anyag összehasonlítása a tesztek során: 10% eltérés Napelemes kiegészítés tervezve 2013 a várható kb kwh a lift, a világítás és az útfűtés ellátására Vezérlés: külső perifériáról is, internet, okostelefon Monitoring rendszer: a napenergia-hasznosítás és a hőszivattyú (fűtés-hűtés) lakásonkénti mérésére

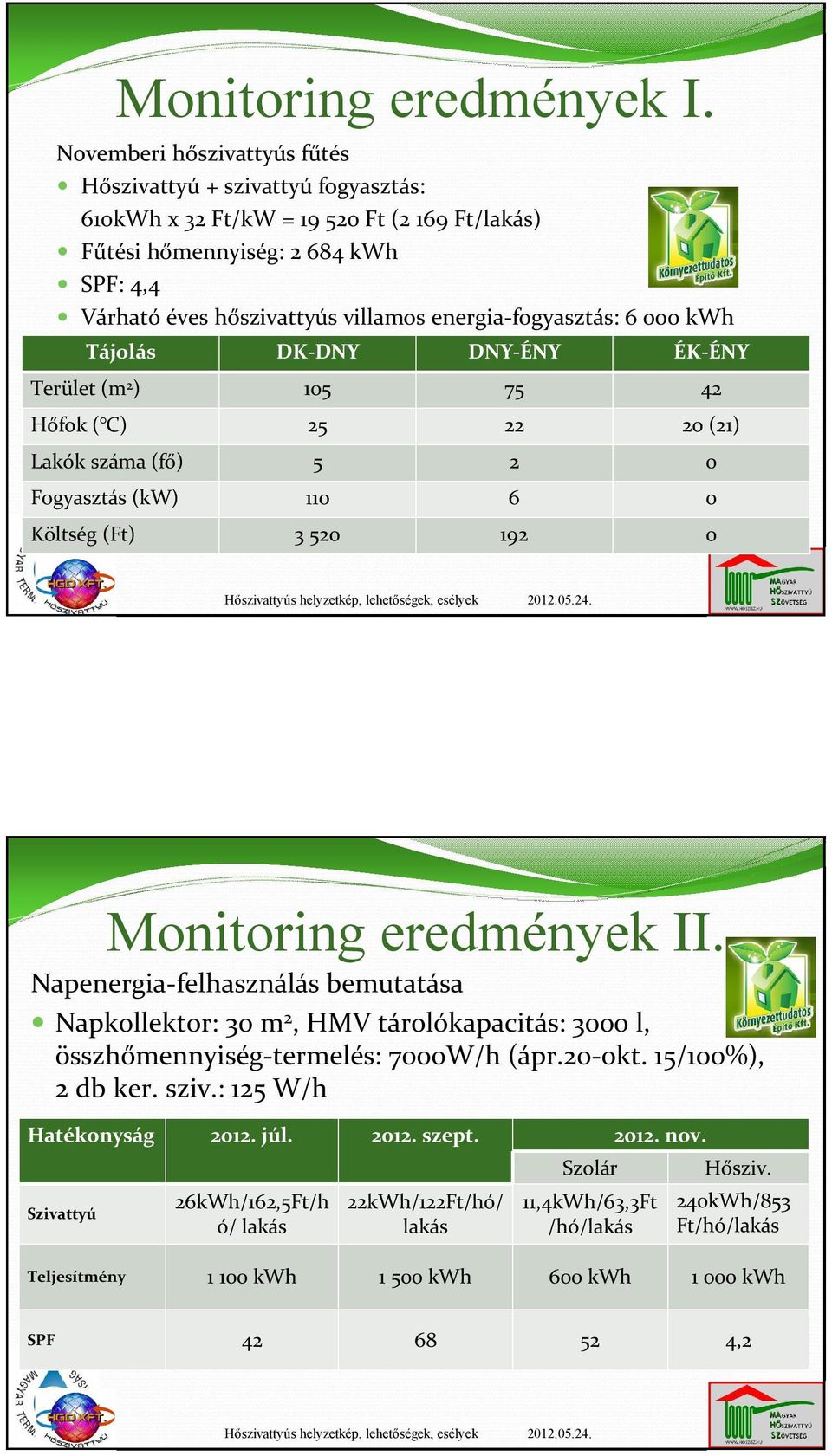

11 Monitoring eredmények I. Novemberi hőszivattyús fűtés Hőszivattyú + szivattyú fogyasztás: 610kWh x 32 Ft/kW = Ft (2 169 Ft/lakás) Fűtési hőmennyiség: kwh SPF: 4,4 Várható éves hőszivattyús villamos energia-fogyasztás: kwh Tájolás DK-DNY DNY-ÉNY ÉK-ÉNY Terület (m2) Hőfok ( C) (21) Lakók száma (fő) Fogyasztás (kw) Költség (Ft) Monitoring eredmények II. Napenergia-felhasználás bemutatása Napkollektor: 30 m2, HMV tárolókapacitás: 3000 l, összhőmennyiség-termelés: 7000W/h (ápr.20-okt. 15/100%), 2 db ker. sziv.: 125 W/h Hatékonyság júl szept nov. Szolár Szivattyú Teljesítmény SPF Hősziv. 26kWh/162,5Ft/h 22kWh/122Ft/hó/ 11,4kWh/63,3Ft 240kWh/853 Ft/hó/lakás ó/ lakás lakás /hó/lakás kwh kwh 600 kwh kwh ,2

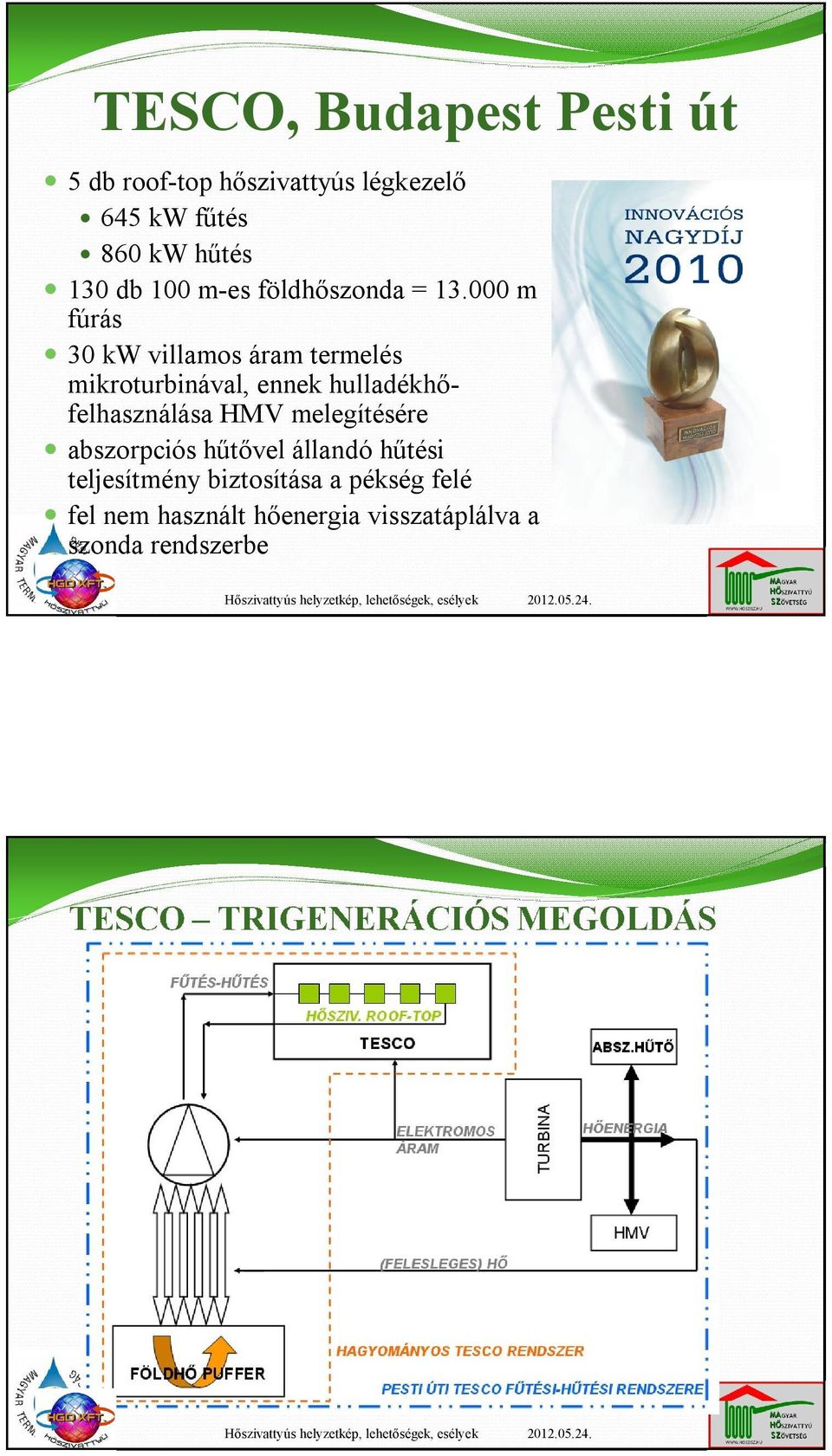

12 TESCO, Budapest Pesti út 5 db roof-top hőszivattyús légkezelő 645 kw fűtés 860 kw hűtés 130 db 100 m-es földhőszonda = m fúrás 30 kw villamos áram termelés mikroturbinával, ennek hulladékhőfelhasználása HMV melegítésére abszorpciós hűtővel állandó hűtési teljesítmény biztosítása a pékség felé fel nem használt hőenergia visszatáplálva a szonda rendszerbe

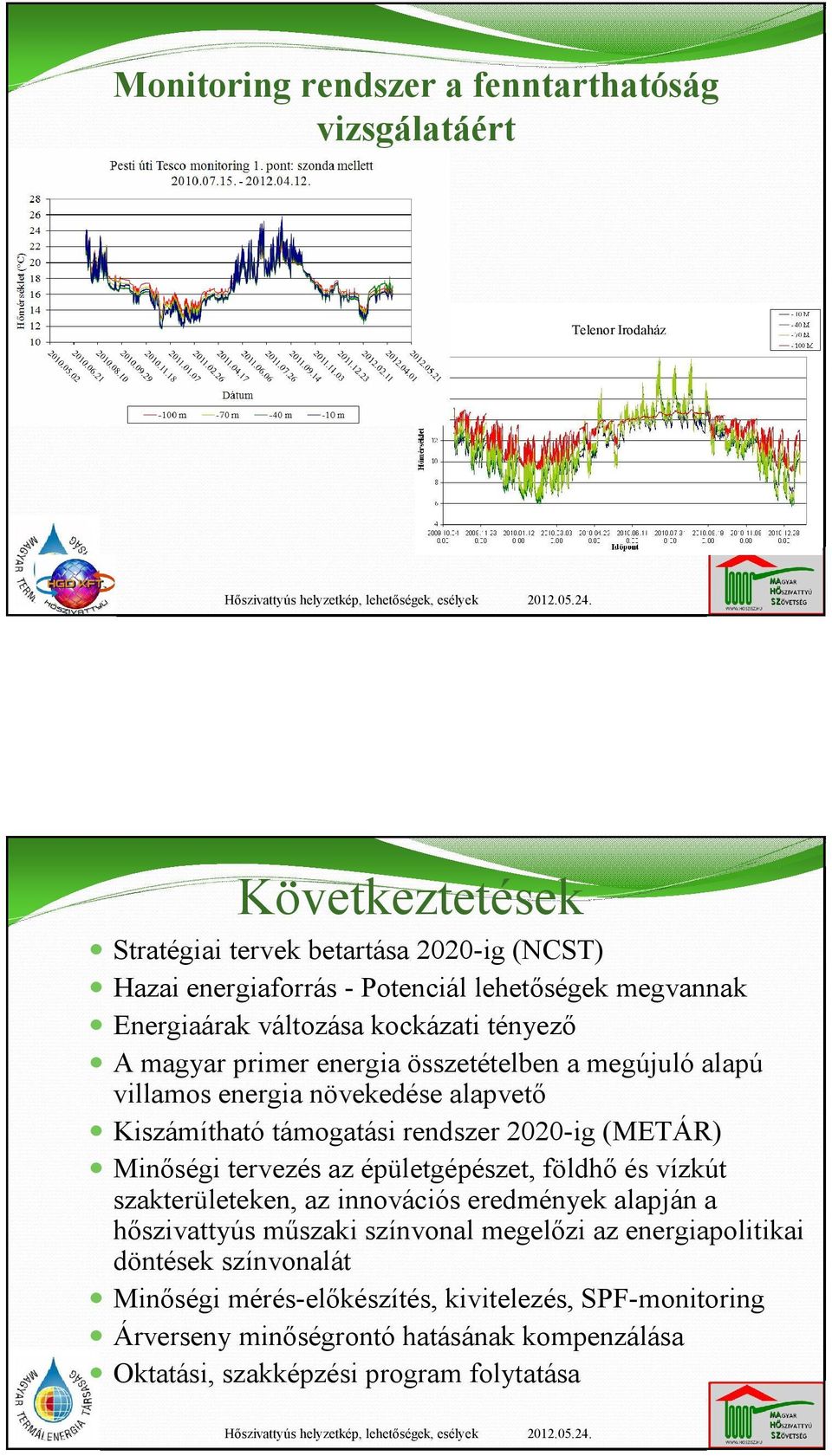

13 Monitoring rendszer a fenntarthatóság vizsgálatáért Telenor Irodaház Következtetések Stratégiai tervek betartása 2020-ig (NCST) Hazai energiaforrás - Potenciál lehetőségek megvannak Energiaárak változása kockázati tényező A magyar primer energia összetételben a megújuló alapú villamos energia növekedése alapvető Kiszámítható támogatási rendszer 2020-ig (METÁR) Minőségi tervezés az épületgépészet, földhő és vízkút szakterületeken, az innovációs eredmények alapján a hőszivattyús műszaki színvonal megelőzi az energiapolitikai döntések színvonalát Minőségi mérés-előkészítés, kivitelezés, SPF-monitoring Árverseny minőségrontó hatásának kompenzálása Oktatási, szakképzési program folytatása

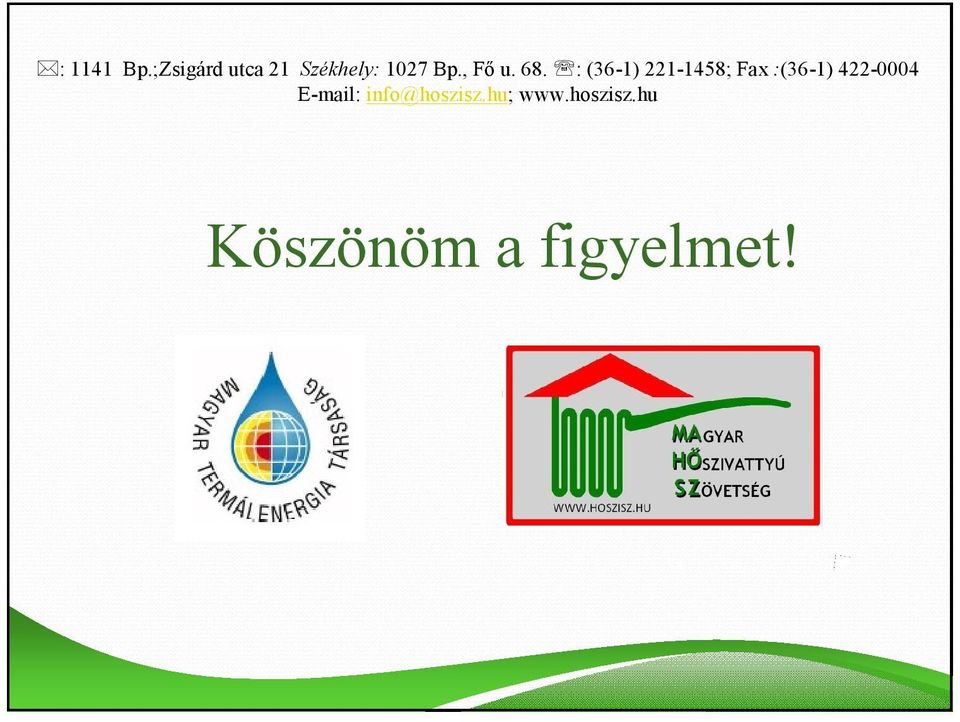

14 : 1141 Bp.;Zsigárd utca 21 Székhely: 1027 Bp., Fő u. 68. : (36-1) ; Fax :(36-1) info@hoszisz.hu; Köszönöm a figyelmet!
