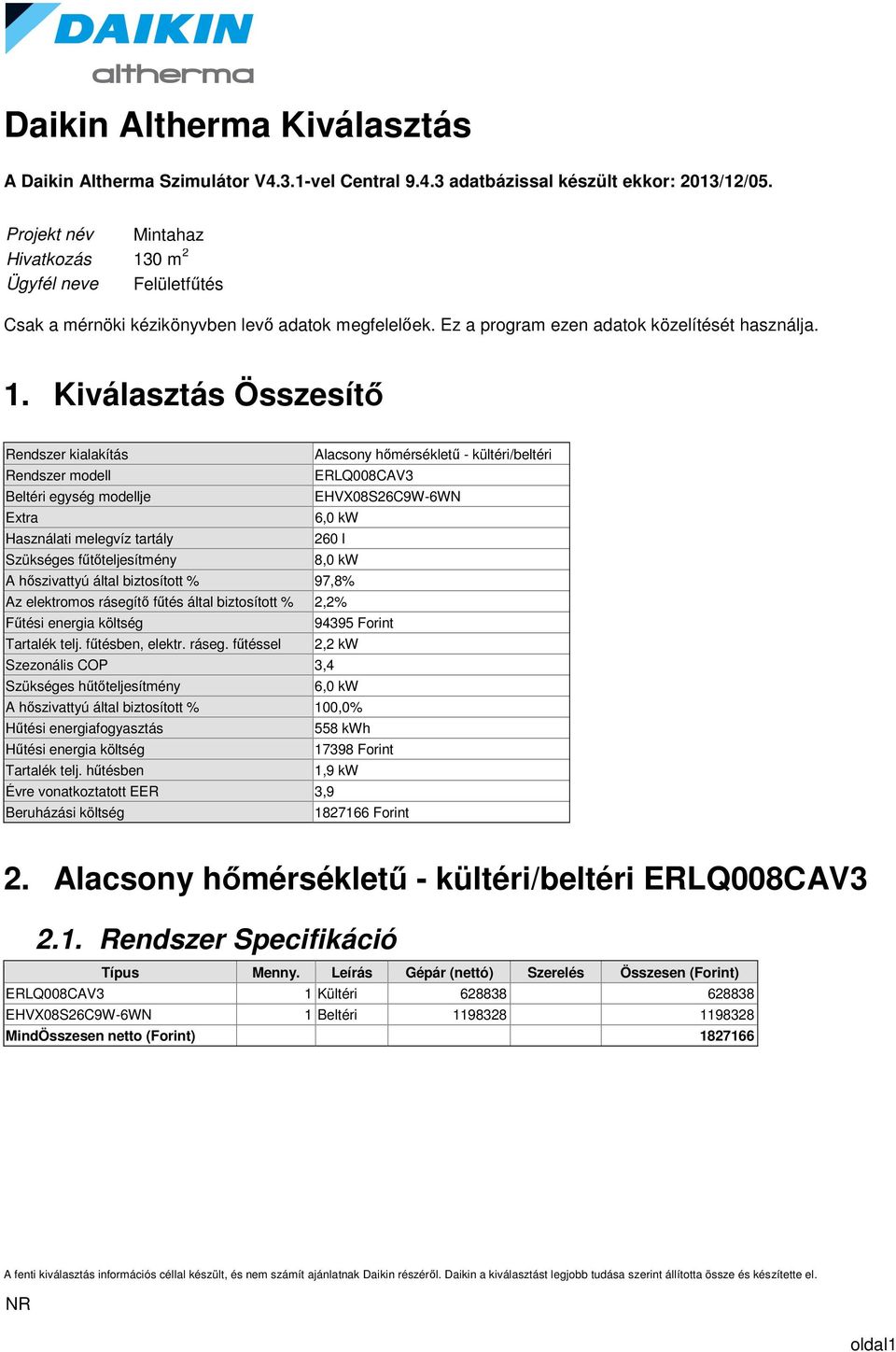

1 Daikin Altherma Kiválasztás A Daikin Altherma Szimulátor V4.3.1-vel Central adatbázissal készült ekkor: 2013/12/05. Projekt név Mintahaz Hivatkozás 130 m 2 Ügyfél neve Felületfűtés Csak a mérnöki kézikönyvben levő adatok megfelelőek. Ez a program ezen adatok közelítését használja. 1. Kiválasztás Összesítő Rendszer kialakítás Alacsony hőmérsékletű - kültéri/beltéri Rendszer modell ERLQ008CAV3 Beltéri egység modellje EHVX08S26C9W-6WN Extra 6,0 kw Használati melegvíz tartály 260 l Szükséges fűtőteljesítmény 8,0 kw A hőszivattyú által biztosított % 97,8% Az elektromos rásegítő fűtés által biztosított % 2,2% Fűtési energia költség Forint Tartalék telj. fűtésben, elektr. ráseg. fűtéssel 2,2 kw Szezonális COP 3,4 Szükséges hűtőteljesítmény 6,0 kw A hőszivattyú által biztosított % 100,0% Hűtési energiafogyasztás 558 kwh Hűtési energia költség Forint Tartalék telj. hűtésben 1,9 kw Évre vonatkoztatott EER 3,9 Beruházási költség Forint 2. Alacsony hőmérsékletű - kültéri/beltéri ERLQ008CAV Rendszer Specifikáció Típus Menny. Leírás Gépár (nettó) Szerelés Összesen (Forint) ERLQ008CAV3 1 Kültéri EHVX08S26C9W-6WN 1 Beltéri MindÖsszesen netto (Forint) oldal1

2 2.2. A kiválasztás peremfeltételei Helyszín Ország Város Magyarország Budapest/Ferihegy Tervezési paraméterek Fűtendő terület Szükséges fűtési teljesítmény az éjszakai min. hőm.-nél Összes szükséges fűtési teljesítmény a minimális éjszakai hőmérsékletnél, HMV-vel együtt Szükséges hűtési teljesítmény a napi max. hőm.-nél Összes szükséges hűtési teljesítmény a napi max. hőmérsékletnél, HMV-vel együtt Alkalmazás Rendszer kialakítás Hidrobox (belt.egység) helye Előremenő víz hőmérséklet tartomány fűtés üzemmódban Előremenő víz hőmérséklet tartomány hűtés üzemmódban Áramellátás 130 m2 8,0 kw 8,7 kw 6,0 kw 6,6 kw Fűtő-hűtő Alacsony hőmérsékletű - kültéri/beltéri Kompakt 28,0 C - 38,0 C 16,0 C - 20,0 C 400V 3N fázis Használati meleg víz Térfogat 260 l oldal2

3 2.3. Rendszer Diagram Használati melegvíz tartály 260 l + Beltéri EHVX08S26C9W-6WN Fűtő - hűtő Kültéri ERLQ008CAV3 Használati melegvíz felhasználás R410A Helyiség fűtés / hűtés 230V 1 fázis 400V 3 fázis oldal3

4 2.4. Részletes Műszaki Adatok Beltéri EHVX08S26C9W-6WN Alkalmazás Funkció Reverzibilis Alkalmazás Alacsony hőmérséklet Előremenő víz tartomány fűtés 15,0-50,0 C Előremenő víz tartomány hűtés 5,0-22,0 C Technikai adatok Méretek (Szé x Ma x Mé) 600x1732x728 mm Tömeg 126kg Cseppvíz csatlakozás 18mm Anyag Bevonatos fém lemez Hang adatok Hangnyomás szint 28dB(A) Hangteljesítmény 42dB(A) Elektromos adatok Áramellátás 400V 3 fázis Lomha biztosíték méret 13 A kiegészítő elektromos fűtőelem teljesítménye 6,0 kw Teljesítmény lépcsők 2 Használati melegvíz-tartály Technikai adatok Víz tömegáram Max. vízhőmérséklet 260 l 75,0 C Kompakt Kültéri ERLQ008CAV3 Jellemző Névleges fűtési teljesítmény 6,9 kw COP 3,4 Működési tartomány fűtés -25,0-25,0 C Névleges hűtési teljesítmény 5,3 kw EER 2,3 Működési tartomány hűtés 10,0-43,0 C Technikai adatok Méretek (Szé x Ma x Mé) 832x735x307 mm Tömeg 56kg Hűtőközeg R410A Alaptöltet 1,6kg Hang adatok Hangnyomás szint 50dB(A) Hangteljesítmény 63dB(A) Elektromos adatok Áramellátás 230V 1 fázis Lomha biztosíték méret 20A oldal4

5 2.5. A Használati Melegvíz Tartály energiafogyasztása Használtság típusa Használati melegvíz-fogyasztás Víz hőmérséklet Napi mennyiség 40,0 C-nál Napi előfordulás Kisebb felhasználás 3 l 40,0 C 48 l 16 Felmosás 3 l 40,0 C 3 l 1 Takarítás 2 l 55,0 C 6 l 2 Kisebb mosogatás 6 l 55,0 C 9 l 1 Közepes mosogatás 8 l 55,0 C 0 l 0 Nagyobb mosogatás 14 l 55,0 C 21 l 1 Nagyobb felhasználás 15 l 40,0 C 0 l 0 Zuhanyzás 40 l 40,0 C 80 l 2 Fürdés kádban 103 l 40,0 C 0 l 0 Naponta Összesen 40,0 C-os 167 l 5,8 kwh Aktuális Összes éves termikus energiafogyasztás= 2126 kwh. Aktuális Összes éves elktromos energiafogyasztás = 1003 kwh. HMV előállításra vonatkozó COP számítások. Az energetikai számításban használt COP a FprEN16147 előíráson alapszik (mely a korábbi pren255-3-t helyettesíti), a 52,5 C beállított alap hőmérsékletre, nagy csapoló egyenérték mellett. oldal5

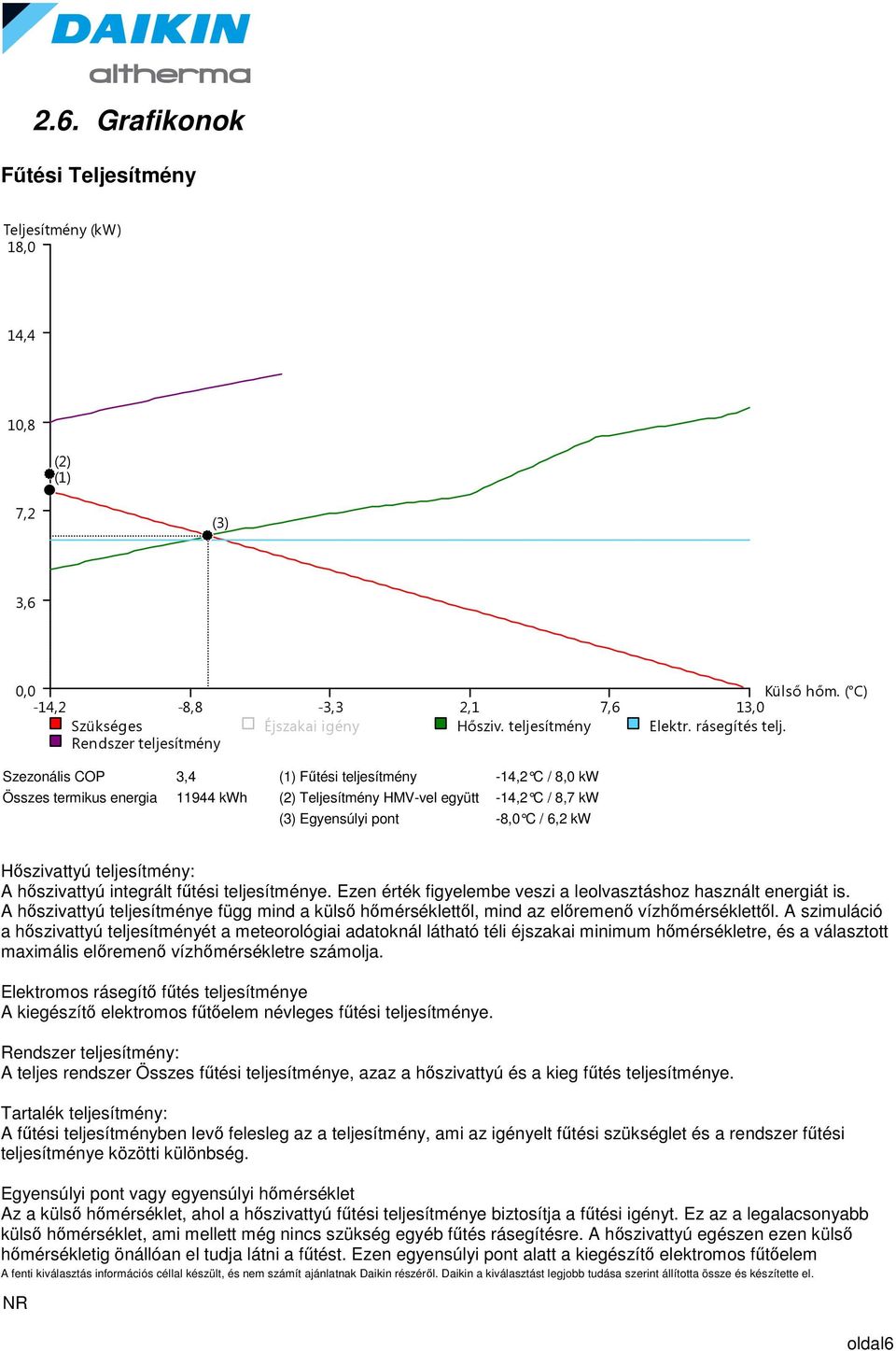

6 2.6. Grafikonok Fűtési Teljesítmény Teljesítmény (kw) 18,0 14,4 10,8 (2) (1) 7,2 (3) 3,6 0,0 Külső hőm. ( C) -14,2-8,8-3,3 2,1 7,6 13,0 Szükséges Éjszakai igény Hősziv. teljesítmény Elektr. rásegítés telj. Rendszer teljesítmény Szezonális COP 3,4 (1) Fűtési teljesítmény -14,2 C / 8,0 kw Összes termikus energia kwh (2) Teljesítmény HMV-vel együtt -14,2 C / 8,7 kw (3) Egyensúlyi pont -8,0 C / 6,2 kw Hőszivattyú teljesítmény: A hőszivattyú integrált fűtési teljesítménye. Ezen érték figyelembe veszi a leolvasztáshoz használt energiát is. A hőszivattyú teljesítménye függ mind a külső hőmérséklettől, mind az előremenő vízhőmérséklettől. A szimuláció a hőszivattyú teljesítményét a meteorológiai adatoknál látható téli éjszakai minimum hőmérsékletre, és a választott maximális előremenő vízhőmérsékletre számolja. Elektromos rásegítő fűtés teljesítménye A kiegészítő elektromos fűtőelem névleges fűtési teljesítménye. Rendszer teljesítmény: A teljes rendszer Összes fűtési teljesítménye, azaz a hőszivattyú és a kieg fűtés teljesítménye. Tartalék teljesítmény: A fűtési teljesítményben levő felesleg az a teljesítmény, ami az igényelt fűtési szükséglet és a rendszer fűtési teljesítménye közötti különbség. Egyensúlyi pont vagy egyensúlyi hőmérséklet Az a külső hőmérséklet, ahol a hőszivattyú fűtési teljesítménye biztosítja a fűtési igényt. Ez az a legalacsonyabb külső hőmérséklet, ami mellett még nincs szükség egyéb fűtés rásegítésre. A hőszivattyú egészen ezen külső hőmérsékletig önállóan el tudja látni a fűtést. Ezen egyensúlyi pont alatt a kiegészítő elektromos fűtőelem oldal6

7 működése már szükséges, hogy a rendszer maradéktalanul ellássa a fűtési igényt. Átmenetileg a felfűtési időszak alatt az egyensúlyi pont a normál működéshez képest magasabb hőmérsékletre tolódhat. Hűtési teljesítmény Teljesítmény (kw) 12,0 9,6 7,2 (2) (1) 4,8 2,4 0,0 Külső hőm. ( C) 25,0 26,6 28,1 29,7 31,2 32,8 Szükséges Éjszakai igény Hősziv. teljesítmény Évre vonatkoztatott EER 3,9 (1) Hűtési teljesítmény 32,8 C / 6,0 kw Összes termikus energia 2150 kwh (2) Teljesítmény HMV-vel együtt 32,8 C / 6,6 kw Hőszivattyú teljesítmény: A hőszivattyú integrált hűtési teljesítménye. A hőszivattyú teljesítménye függ mind a külső hőmérséklettől, mind az előremenő vízhőmérséklettől. A szimuláció a hőszivattyú teljesítményét a meteorológiai adatoknál látható nyári nappali maximum hőmérsékletre, és a választott minimális előremenő vízhőmérsékletre számolja. Tartalék teljesítmény: A hűtési üzemmódban a felesleg/tartalék az a teljesítmény, ami a hőszivattyú és a szükséges teljesítmény közötti különbség. oldal7

8 működési időszak Hőmérséklet ( C) 33,0 23,4 13,8 4,2-5,4-15,0 Jan. Feb. Márc. Ápr. Máj. Jún. Júl. Aug. Szept. Okt. Nov. Dec Fűtési időszak 0 fűtési teljesítmény ezen érték felett: Hűtési időszak 0 hűtési teljesítmény ezen érték alatt: Hónap Helyszín Ország Magyarország Város Hőmérséklet (min / max) Nyár Nappal Nyár Éjszaka Tél Nappal Tél Éjszaka Budapest/Ferihegy 28,2 / 32,8 C 18,9 / 23,5 C 4,0 / 13,1 C -14,2 / -5,1 C A grafikon a szimulációban lévő külső hőmérséklet előfordulását mutatja a megadott fűtési hónapokban. A hőszivattyúk esetén a grafikon mutatja a hőmérsékleteket a hűtési hónapokban is. oldal8

9 Fűtési energia költség Fűtési energia költség (Forint) ERLQ008CAV3 Gázkazán Olajkazán PB Gáz kazán Pellet kazán Nappali áramtarifa Magas tarifás időszak 25,82 Forint/kWh Alacsony tarifás időszak 25,82 Forint/kWh Hőszivattyú áramtarifa Magas tarifás időszak 25,82 Forint/kWh Alacsony tarifás időszak Elektromos áram Közvetlen fűtés hatékonysága 100% Egyéb éves díj 25,82 Forint/kWh 3000 Forint Gáz Tarifa 12,7900 Forint/kWh Hatékonyság 99% Egyéb éves díj 0 Forint Olaj Tarifa 183,0000 Forint/l Hatékonyság 89% PB Gáz Tarifa 250,0000 Forint/l Hatékonyság 99% Pellet Tarifa 72,0000 Forint/kg Hatékonyság 90% Tervezési paraméterek Fűtendő terület 130 m2 Szükséges fűtési teljesítmény az éjszakai min. hőm.-nél Fűtési határhőmérséklet ezen külső hőmérsékletnél 8,0 kw A grafikon egy összehasonlítást mutat a szimuláció szerinti éves üzemeltetési költségekről Daikin Altherma, gázkazán és olajkazán esetén. A számítás a választott épületek éves energia szükségletén, a rendszerek saját teljesítmény tényezőjén (szivattyú nélkül), és a Beállítások menüben beadott energia árakon alapul. 13,0 C oldal9

10 CO2 Emisszió, fűtés CO2 Emisszió, fűtés (Tonna/év) 5,0 4,2 4,0 3,6 3,0 2,9 2,4 2,0 1,3 1,0 0,3 0,0 ERLQ008CAV3 Gázkazán Olajkazán PB Gáz kazán Pellet kazán Elektromos fűtés Helyszín Ország Magyarország Elektromos áram CO2 Emisszió, fűtés 0,3540 kg/kwh Közvetlen fűtés hatékonysága 100% Gáz CO2 Emisszió, fűtés 0,2020 kg/kwh Hatékonyság 99% Olaj CO2 Emisszió, fűtés 0,2686 kg/kwh Hatékonyság 89% PB Gáz CO2 Emisszió, fűtés 0,2400 kg/kwh Hatékonyság 99% Pellet CO2 Emisszió, fűtés 0,0250 kg/kwh Hatékonyság 90% Tervezési paraméterek Fűtendő terület 130 m2 Szükséges fűtési teljesítmény az éjszakai min. hőm.-nél Fűtési határhőmérséklet ezen külső hőmérsékletnél 8,0 kw 13,0 C A grafikon egy összehasonlítást mutat a Daikin Altherma éves CO2-kibocsátásáról, egy elektromos fűtési rendszerről, egy gázkazánról és egy olajkazánról, mely a szimulációban szereplő épület éves szükséges hőmennyiségének biztosítására méreteznének. Sem Daikin Altherma-nak, sem az elektromos fűtésnek nincs közvetlen-kibocsátása. Ezen rendszerek CO2-kibocsátása az adott ország elektromos energia előállításának figyelembe vételével lett kalkulálva. oldal10

11 Havi energiafogyasztás Energia fogyasztás (kwh) Jan. Feb. Márc. Ápr. Máj. Jún. Júl. Aug. Szept. Okt. Nov. Dec Hőszivattyú nappali áramtarifa: 1555 kwh / 43,9% (fűtés) Hőszivattyú alacsony áramtarifa: 1716 kwh / 48,5% (fűtés) Magas tarifás periódus kieg. fűtőre: 68 kwh / 1,9% Alacsony tarifás periódus kieg. fűtőre: 201 kwh / 5,7% Hőszivattyú nappali áramtarifa: 548 kwh / 98,2% (hűtés) Hőszivattyú alacsony áramtarifa: 10 kwh / 1,8% (hűtés) Hónap Éves energiafogyasztás (fűtés) Primer energia felhasználás (fűtés) Éves energiafogyasztás (hűtés) Primer energia felhasználás (hűtés) Éves energiafogyasztás (fűtés/hűtés) Primer energia felhasználás (fűtés/hűtés) 3540 kwh 8849 kwh 558 kwh 1394 kwh 4097 kwh kwh Nappali áramtarifa Magas tarifás időszak 25,82 Forint/kWh Alacsony tarifás időszak 25,82 Forint/kWh Hőszivattyú áramtarifa Magas tarifás időszak 25,82 Forint/kWh Alacsony tarifás időszak Tervezési paraméterek Fűtendő terület 130 m2 Szükséges fűtési teljesítmény az éjszakai min. hőm.-nél Fűtési határhőmérséklet ezen külső hőmérsékletnél Szükséges hűtési teljesítmény a napi max. hőm.-nél Hűtési határhőmérséklet ezen külső hőmérsékletnél 25,82 Forint/kWh A grafikon a hőszivattyú és a kiegészítő elektromos fűtés havi energia fogyasztását mutatja. A nappali és az éjszakai működés szét van választva, hogy látható legyen az energiafogyasztás a nappali és az éjszakai áramtarifa szerint. 8,0 kw 13,0 C 6,0 kw 25,0 C oldal11

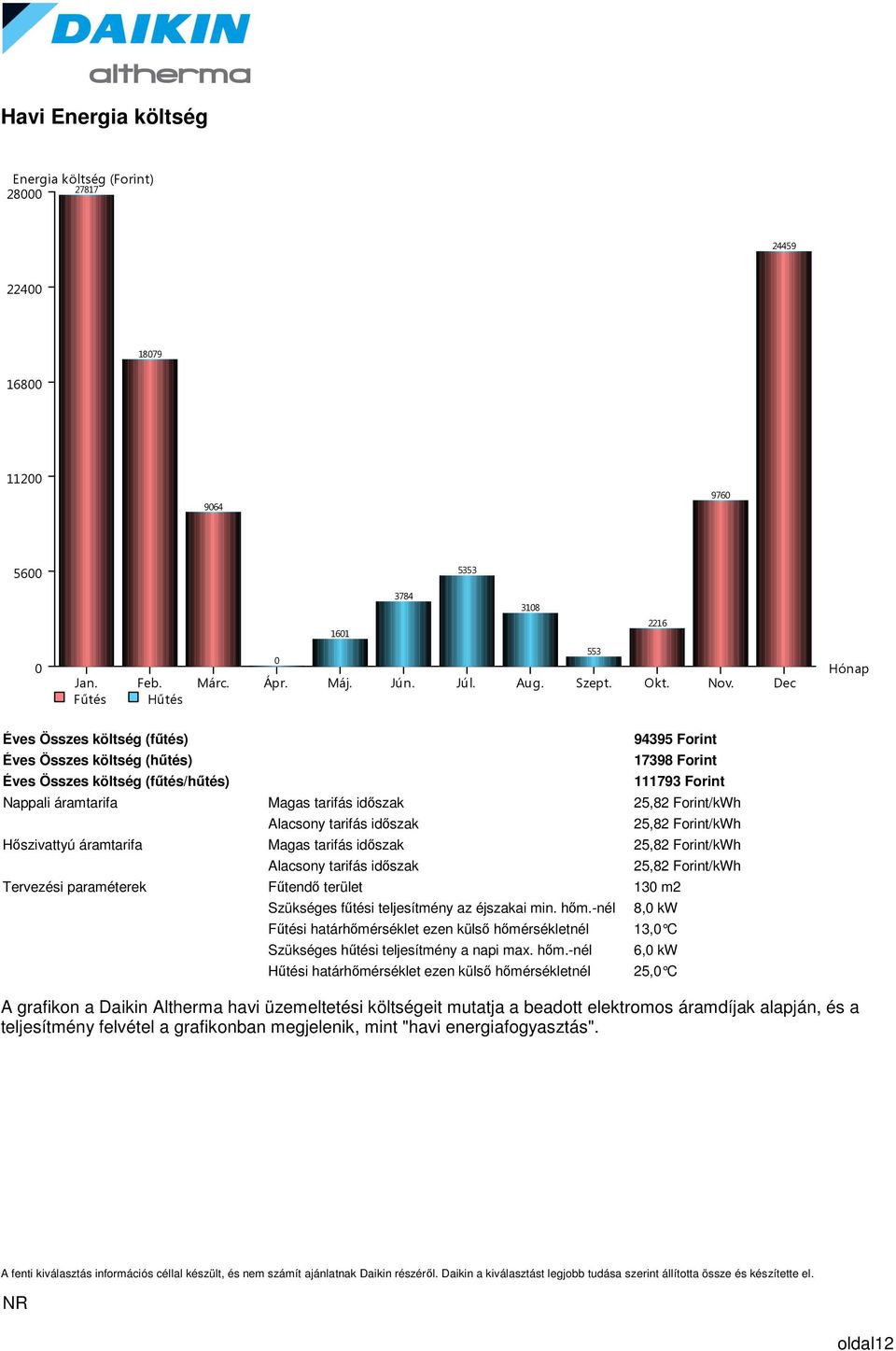

12 Havi Energia költség Energia költség (Forint) Jan. Feb. Márc. Ápr. Máj. Jún. Júl. Aug. Szept. Okt. Nov. Dec Fűtés Hűtés Hónap Éves Összes költség (fűtés) Éves Összes költség (hűtés) Éves Összes költség (fűtés/hűtés) Forint Forint Forint Nappali áramtarifa Magas tarifás időszak 25,82 Forint/kWh Alacsony tarifás időszak 25,82 Forint/kWh Hőszivattyú áramtarifa Magas tarifás időszak 25,82 Forint/kWh Alacsony tarifás időszak Tervezési paraméterek Fűtendő terület 130 m2 Szükséges fűtési teljesítmény az éjszakai min. hőm.-nél Fűtési határhőmérséklet ezen külső hőmérsékletnél Szükséges hűtési teljesítmény a napi max. hőm.-nél Hűtési határhőmérséklet ezen külső hőmérsékletnél 25,82 Forint/kWh 8,0 kw 13,0 C 6,0 kw 25,0 C A grafikon a Daikin Altherma havi üzemeltetési költségeit mutatja a beadott elektromos áramdíjak alapján, és a teljesítmény felvétel a grafikonban megjelenik, mint "havi energiafogyasztás". oldal12

13 Fűtésre Leadott hőmennyiség hőforrás szerint Leadott hőmennyiség (kwh) Külső hőm. ( C) Fűtő-hűtő Elektromos fűtő Leadott hőmennyiség (kwh) a 1 C intervallumban van megadva Hőmérséklet tartomány Fűtő-hűtő -14,2 / 13,0 C Elektromos fűtő Az év ennyi százalékában Fűtő-hűtő 97,8% Elektromos fűtő 2,2% -14,2 / -8,0 C Tervezési paraméterek Fűtendő terület 130 m2 Szükséges fűtési teljesítmény az éjszakai min. hőm.-nél Fűtési határhőmérséklet ezen külső hőmérsékletnél 8,0 kw A grafikon a hőszivattyú és a kiegészítő elektromos fűtés által egy év alatt a szimuláció szerint leadott hőmennyiséget mutatja. A kiegészítő elektromos fűtés csak alacsony külső hőmérséklet mellett üzemel. A szükséges hőmennyiség legnagyobb része az átlaghőmérséklet mellett szükséges, ekkor a hőszivattyú a teljes fűtési szükségletet el tudja látni. 13,0 C oldal13

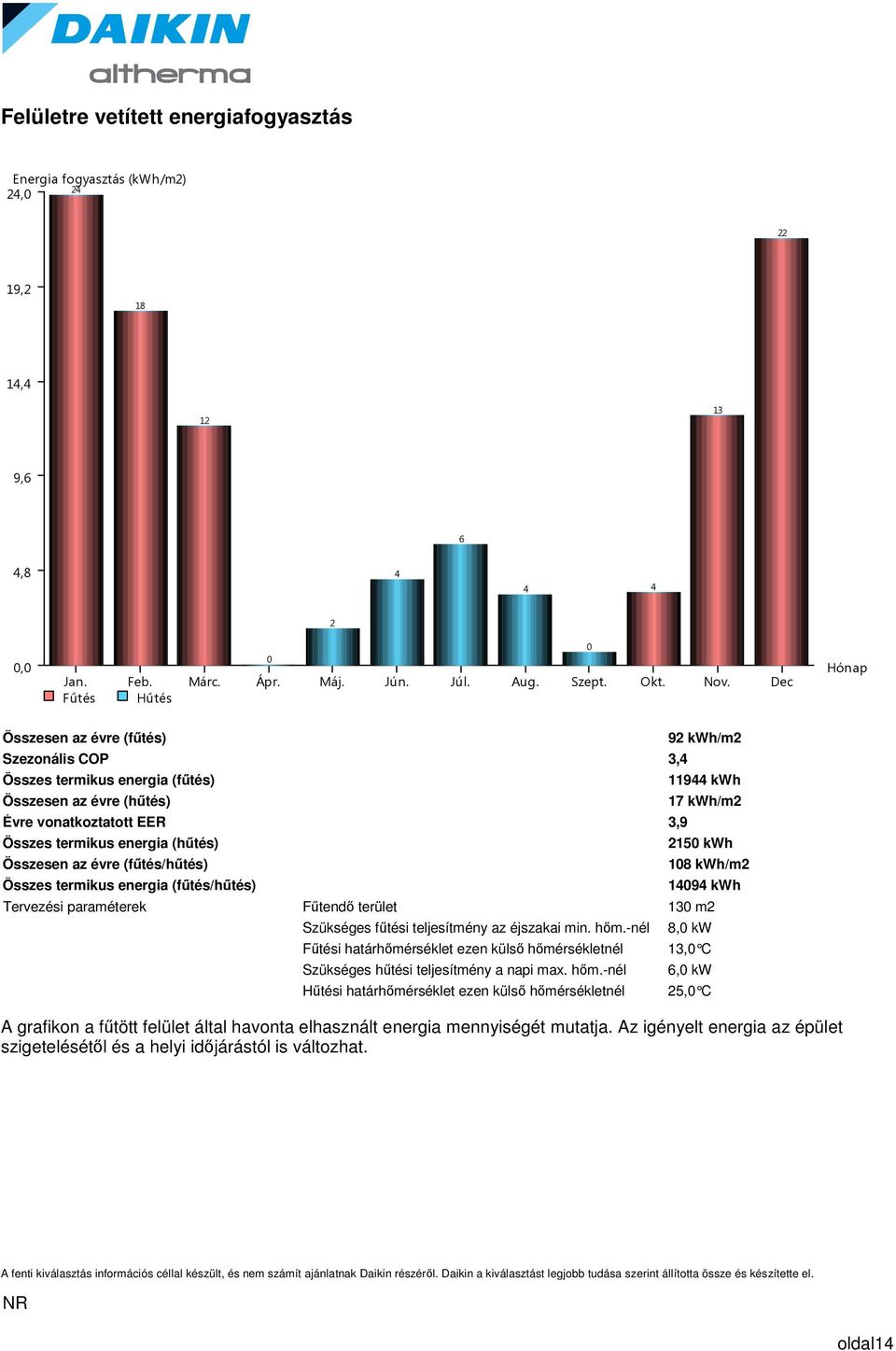

14 Felületre vetített energiafogyasztás Energia fogyasztás (kwh/m2) 24 24, , , ,6 6 4, , Jan. Feb. Márc. Ápr. Máj. Jún. Júl. Aug. Szept. Okt. Nov. Dec Fűtés Hűtés Hónap Összesen az évre (fűtés) Szezonális COP 3,4 Összes termikus energia (fűtés) Összesen az évre (hűtés) Évre vonatkoztatott EER 3,9 Összes termikus energia (hűtés) Összesen az évre (fűtés/hűtés) Összes termikus energia (fűtés/hűtés) 92 kwh/m kwh 17 kwh/m kwh 108 kwh/m kwh Tervezési paraméterek Fűtendő terület 130 m2 Szükséges fűtési teljesítmény az éjszakai min. hőm.-nél Fűtési határhőmérséklet ezen külső hőmérsékletnél Szükséges hűtési teljesítmény a napi max. hőm.-nél Hűtési határhőmérséklet ezen külső hőmérsékletnél 8,0 kw 13,0 C 6,0 kw 25,0 C A grafikon a fűtött felület által havonta elhasznált energia mennyiségét mutatja. Az igényelt energia az épület szigetelésétől és a helyi időjárástól is változhat. oldal14

15 2.7. Kiegészítő Magyarázatok Tervezési paraméterek: A Daikin Altherma szimulációs szoftver egy statikus kalkulációs eszköz, mely Daikin Altherma hőszivattyús rendszerek méretezésében segít. A szoftver a következő közelítésekkel dolgozik: - Egy alapos hőveszteség számítást kell készíteni. Az épület hővesztesége a legfontosabb bemenő adat a szoftverbe. A nem megfelelően végzett hőmennyiség számítás rosszul méretezett, csökkent hatásfokkal üzemelő hőszivattyús rendszert eredményez. A szoftver több év alatt mért és átlagolt klimatikus adatokat használ. A valós körülmények ezen átlagos értékektől különbözhetnek. A szimuláció azon becslésen alapszik, hogy a fűtés 0-24 órában szükséges. A nappal szükséges teljesítmény a külső hőmérséklet és a számított hőveszteség alapján számítódik. Az éjszaka szükséges teljesítmény (Éjszakai csökk. telj.) a külső hőmérséklet és a számított hőveszteség adott hányada alapján számítódik, mely hányad az igényelt éjszakai helyiség hőmérsékletből adódik, a 21,0 C osztással. Az országonként érvényes, 1 kwh elektromos energia mennyiségre eső CO2-kibocsátást az Eurelectric biztosította részünkre. Ha az Eurelectric nem ad értéket, akkor a 0,3540 kg/kwh helyett a szoftver egy átlagos értéket használ. Bemenő adatok személyre szabása: A "Beállítások" menüpontban a következő adatok felülvizsgálata szükséges minden új kiválasztás esetén. - Minimális külső hőmérséklet, ami mellett a fűtési teljesítmény 0 kw. - Az összehasonlításban használt gáz, olaj és elektromos áram ára (beleértve a nappali és az éjszakai időszaki áram árát). - Nappali és éjszakai időszakra tervezett helyiség hőmérséklet, beleértve az éjszakai csökkentett hőmérsékletet. Gáz- és olajkazánok hatékonysága: A gáz- és olajkazánoknál használt hatásfok értékeket az összehasonlító számításokhoz használjuk, melyek értéke a Beállítások menüpontban adható meg. A gyárilag megadott értékek azt a minimális elvárást tükrözik, amit az Európai Kazán Hatásfok Direktíva 92/42/EC ad meg alacsony hőmérsékletű kazánokra. Használati melegvíz-termelés: A Daikin Altherma rendszer választható kiegészítőként, használati melegvíz-készítésre használati melegvíz-tartállyal is kombinálható. A tartály típusa és annak teljesítménye a szimulációban választható, a beruházási költségszámításhoz. Hűtési üzemmód: Az alacsony hőmérsékletű Daikin Altherma rendszer reverzibilis verziója hűtésre is képes. A hűtésre használt energia mennyiségben az energia és költség kalkulációk is benne vannak, ha reverzibilis rendszert választottunk, és a hűtési üzemmód paraméterei és a tervezési paraméterek meg vannak határozva. oldal15

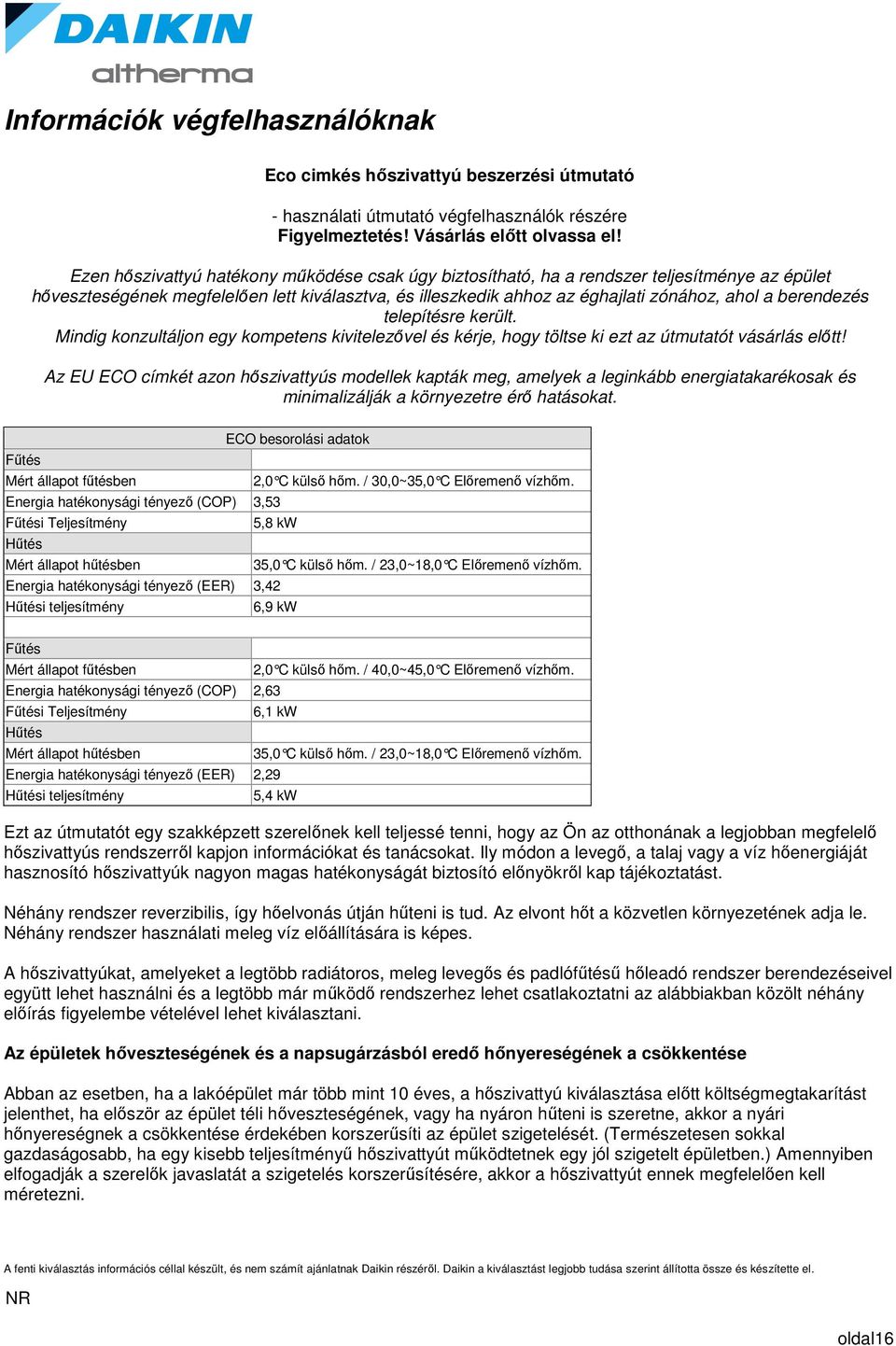

16 Információk végfelhasználóknak Eco cimkés hőszivattyú beszerzési útmutató - használati útmutató végfelhasználók részére Figyelmeztetés! Vásárlás előtt olvassa el! Ezen hőszivattyú hatékony működése csak úgy biztosítható, ha a rendszer teljesítménye az épület hőveszteségének megfelelően lett kiválasztva, és illeszkedik ahhoz az éghajlati zónához, ahol a berendezés telepítésre került. Mindig konzultáljon egy kompetens kivitelezővel és kérje, hogy töltse ki ezt az útmutatót vásárlás előtt! Az EU ECO címkét azon hőszivattyús modellek kapták meg, amelyek a leginkább energiatakarékosak és minimalizálják a környezetre érő hatásokat. ECO besorolási adatok Fűtés Mért állapot fűtésben 2,0 C külső hőm. / 30,0~35,0 C Előremenő vízhőm. Energia hatékonysági tényező (COP) 3,53 Fűtési Teljesítmény 5,8 kw Hűtés Mért állapot hűtésben 35,0 C külső hőm. / 23,0~18,0 C Előremenő vízhőm. Energia hatékonysági tényező (EER) 3,42 Hűtési teljesítmény 6,9 kw Fűtés Mért állapot fűtésben Energia hatékonysági tényező (COP) 2,63 Fűtési Teljesítmény Hűtés Mért állapot hűtésben 2,0 C külső hőm. / 40,0~45,0 C Előremenő vízhőm. 6,1 kw Energia hatékonysági tényező (EER) 2,29 Hűtési teljesítmény 35,0 C külső hőm. / 23,0~18,0 C Előremenő vízhőm. 5,4 kw Ezt az útmutatót egy szakképzett szerelőnek kell teljessé tenni, hogy az Ön az otthonának a legjobban megfelelő hőszivattyús rendszerről kapjon információkat és tanácsokat. Ily módon a levegő, a talaj vagy a víz hőenergiáját hasznosító hőszivattyúk nagyon magas hatékonyságát biztosító előnyökről kap tájékoztatást. Néhány rendszer reverzibilis, így hőelvonás útján hűteni is tud. Az elvont hőt a közvetlen környezetének adja le. Néhány rendszer használati meleg víz előállítására is képes. A hőszivattyúkat, amelyeket a legtöbb radiátoros, meleg levegős és padlófűtésű hőleadó rendszer berendezéseivel együtt lehet használni és a legtöbb már működő rendszerhez lehet csatlakoztatni az alábbiakban közölt néhány előírás figyelembe vételével lehet kiválasztani. Az épületek hőveszteségének és a napsugárzásból eredő hőnyereségének a csökkentése Abban az esetben, ha a lakóépület már több mint 10 éves, a hőszivattyú kiválasztása előtt költségmegtakarítást jelenthet, ha először az épület téli hőveszteségének, vagy ha nyáron hűteni is szeretne, akkor a nyári hőnyereségnek a csökkentése érdekében korszerűsíti az épület szigetelését. (Természetesen sokkal gazdaságosabb, ha egy kisebb teljesítményű hőszivattyút működtetnek egy jól szigetelt épületben.) Amennyiben elfogadják a szerelők javaslatát a szigetelés korszerűsítésére, akkor a hőszivattyút ennek megfelelően kell méretezni. oldal16

17 A hőveszteség, valamint nyári napsugárzásból eredő hőnyereség csökkentésére, hőszivattyús rendszerek méretezésére és szerelésére vonatkozó további információért keresse fel a honlapot! 1. Jelenlegi fűtési rendszer leírás / épület Olaj típus olaj / vezetékes gáz / vezetékes áram / szén / tartályos gáz / egyéb Meglévő fűtési rendszer radiátorok / meleg levegő / padlófűtés alatt / egyéb A jelenlegi fűtési rendszerhez a minimális tervezési hőmérséklet ( C) Az épület jelenlegi fűtési vesztesége (kw) A jelenlegi rendszer maximális tervezési hőmérséklete hűtésre ( C) Az épület potenciális napsugárzásból eredő hőnyeresége a jelenlegi állapotban (kw) 2. Javaslatok épület szigetelés fokozására Teendők a hőveszteség csökkentésére Csökkentett hőveszteség (kw) Teendők a napsugárzásból eredő hő csökkentésére Csökkentett napsugárzásból eredő hő (kw) 3. Elsődleges fűtés Hőszivattyú gyártó Daikin Típus ERLQ008CAV3 Hőforrás levegő Közepes elosztás Hűtőközeg R410A Fűtési teljesítmény (kw) 6,9 Fűtési kimenet / elektromos bemenet 3,4 Szezonális hatékonyság a teljes évre 3,4 Alkalmas használati melegvíz készítésre? Igen Kiegészítő fűtés Típus EHVX08S26C9W-6WN Fűtési teljesítmény (kw) 6,0 Hűtés (ha szükséges) Hűtési teljesítmény (kw) Hűtési kimenet / elektromos bemenet Éves igények és emissziók Megújuló energia (kwh) Energiafogyasztás (kwh) 3540 Szén-dioxid-kibocsátás (tonna CO2) 1,3 Szén-dioxid csökkenés (%) 70 Szerelő aláírása... Képzettségek... Cég... Cím... Dátum... oldal17

18 Információk kivitelezőknek Eco címkés hőszivattyú szerelési útmutató - használati útmutató kivitelezők részére Figyelmeztetés! Vásárlás előtt olvassa el! Ezen hőszivattyú hatékony működése egy olyan kompetens szerelőt igényel, aki úgy képes megtervezni a fűtőrendszert, hogy az az épület hőveszteségének és az éghajlati zónának is megfeleljen és a rendszer szerelését a gyártó instrukcióinak megfelelően végzi el. Az EU ECO címkét azon hőszivattyús modellek kapták meg, amelyek a leginkább energiatakarékosak és minimalizálják a környezetre érő hatásokat. ECO besorolási adatok Fűtés Mért állapot fűtésben 2,0 C külső hőm. / 30,0~35,0 C Előremenő vízhőm. Energia hatékonysági tényező (COP) 3,53 Fűtési Teljesítmény 5,8 kw Hűtés Mért állapot hűtésben 35,0 C külső hőm. / 23,0~18,0 C Előremenő vízhőm. Energia hatékonysági tényező (EER) 3,42 Hűtési teljesítmény 6,9 kw Fűtés Mért állapot fűtésben Energia hatékonysági tényező (COP) 2,63 Fűtési Teljesítmény Hűtés Mért állapot hűtésben 2,0 C külső hőm. / 40,0~45,0 C Előremenő vízhőm. 6,1 kw Energia hatékonysági tényező (EER) 2,29 Hűtési teljesítmény 35,0 C külső hőm. / 23,0~18,0 C Előremenő vízhőm. 5,4 kw A hőszivattyúk nagyon energiahatékonyak, mivel csak ahhoz használnak energiát, hogy a talajba, a vízbe vagy a levegőbe levő szabad energiáját hasznosítják. Néhány modell képes hűtő üzemmódban is működni és hűteni tud a helyiségben keletkezett hő elvonásával. Ebben az útmutatóban található információk meggyőzik Önt a hőszivattyús rendszerek előnyeiről, melyek eljuttatják a hőt az osztó-gyűjtőkön keresztül a fűtési hőleadókhoz. Ez kiegészíti azt az útmutatót, amelyet a vevő kap. 1. A gyártó által közlendő minimális információ Gyártó Daikin Típus ERLQ008CAV3 Fűtés kollektor Keményforrasztott lemezes hőcserélő Fűtés közepes elosztás Fűtési Teljesítmény (kw) 12,9 Hűtési teljesítmény (kw) 5,3 Melegvíz ellátás Igen Hűtőközeg típus R410A /GWP = 1975 Hangnyomás szint (db(a) 50 Az elemek az eladás dátumától elérhetőek (év) 10 Teljesítmény Tényező (fűtéskor) 3,4 Visszatérő és előremenő hőmérséklet meghatározás ( C) T előremenő=30,2 (Hőm. különbség=5,0) Teljesítmény tényező (hűtéskor) 2,3 oldal18

19 Visszatérő és előremenő hőmérséklet meghatározás ( C) T előremenő=18,0 (Hőm. különbség=5,0) A már üzemelő fűtőrendszerre történő rákötés esetén a hőszivattyút úgy kell megválasztani, hogy az illeszkedjen a meglévő hőleadó rendszer légcsatornás, radiátoros elemeihez vagy a meglévő padlófűtéshez. MIvel az előremenő hőmérséklet a lecserélendő kazán fűtési előremenő hőmérséklethet képest alacsonyabb lehet, elengedhetetlen, hogy a hőveszteséget, valamint nyári napsugárzásból eredő hőnyereséget csökkentsük, ha meg szeretnénk tartani az eddigi fűtési hőleadóinkat. Meghatározások Az energia hatékonysági tényező (COP) a kimenő fűtőteljesítmény és az elektromos teljesítményfelvétel aránya egy megadott hőtermelőre és kilépő hőmérsékletre. Az energia hatékonysági tényező (EER) a kimenő hűtőteljesítmény és az elektromos teljesítményfelvétel aránya egy megadott hőtermelőre és kilépő hőmérsékletre. A szezonális energia hatékonysági tényező (SCOP) az a tényező, amelyet egy meghatározott helyen, egy fűtési szezonon keresztül működő hőszivattyús rendszer átlagos energia hatékonységi értékét jelenti. A szezonális energia hatékonysági tényező (SEER) az a tényező, amelyet egy meghatározott helyen, a egy hűtési szezonon keresztül működő működő hőszivattyús rendszer átlagos átlagos energia hatékonységi értékét jelenti. A primer energia arányszám (PER) meghatározása: COP x 0,40 (vagy COP / 2,5) az elektromos meghajtású kompresszoroknál, valamint COP x 0,91 (vagy COP / 1,1) a földgáz meghajtású kompresszoroknál.l 0,40 a jlenlegi európai átlagos áramfejlesztési hatékonyság, beleszámítva az elektromos hálózat veszteségét.l 0,91 a jelenlegi európai átlagos gázhatékonyság, beleszámítva az elosztási veszteséget. A gyártó gondoskodik azon szoftverekről, segédeszközökről és útmutatókról, amelyek segítségével el lehet végezni a következő kalkulációkat. Az éghajlati adatok feleljenek meg az épület pontos földrajzi elhelyezkedésének. 2. Az épületek hőveszteségének és a napsugárzásból eredő hőnyereségének a csökkentése Abban az esetben, ha a lakóépület már több mint 10 éves, akkor valószinüleg költségmegtakarítást jelent, ha a hőveszteséget a szigetelés megerősítésével, míg a nyári, napsugárzásból eredő hőnyereséget a közvetlen napsugárzás korlátozásával csökkentik. Amennyiben a vevő elfogadja az Önök javaslatát, akkor a rendszert a csökkentett hőveszteségre és a csökkentett, napsugárzásból eredő hőnyereségre kell méretezni. A hőveszteség, valamint nyári napsugárzásból eredő hőnyereség csökkentésére, hőszivattyús rendszerek méretezésére és szerelésére vonatkozó további információért keresse fel a honlapot! 3. A hőveszteség és a fűtő rendszer méretezése Az épület hőveszteség számítását a hazai gyakorlatnak megfelelően, vagy az EN nek, a hőveszteség számítási Euro normának megfelelő számítógépes programmal kell meghatározni. Ezen hőveszteséget az épület besorolása alapján érvényes értékekkel kell összehasonlítani. Szezonális energia hatékonysági tényező és energiafogyasztás fűtés üzemmódban A kalkuláció figyelembe veszi: - éghajlat (kültéri hőmérséklet) - tervezési kültéri hőmérséklet - a talaj hőmérsékletének változása egy éven keresztül (függőleges és vízszintes kollektoros geotermikus hőszivattyúk számára), - igényelt beltéri hőmérséklet, - vizes fűtőrendszerek hőmérséklet szintje - helyiségfűtés éves energia igénye oldal19

20 - használati meleg víz éves energia igénye (ha használják) Primer Energia Arányszám (PER) és az éves CO2-kibocsátás Az áram előállítás / gáz kitermelés átlagos hatékonyságát, valamint az elektromos hálózat / gázelosztás veszteségét a kalkuláció során figyelembe kell venni. A CO2-kibocsátás és megtakarítás az elsődleges energia előállítás alapján kalkulálandó. 4. A napsugárzásból eredő hőnyereség és a hűtő rendszer méretezése Amennyiben a rendszer hűt is, akkor az épület napsugárzásból eredő hőnyereségét a hazai gyakorlatnak megfelelően kell kalkulálni vagy egy erre alkalmas számítógépes programot kell használni. Ezt a hőnyereséget ezután össze kell hasonlítani az építési előírásokban megkövetelt érvényes értékekkel. Meglévő épületek esetén általában költségmegtakarítást jelent a napsugárzásból eredő hőenergia csökkentése a hőszivattyú kiválasztása előtt. Szezonális energia hatékonysági tényező és energiafogyasztás hűtés üzemmódban A kalkuláció figyelembe veszi: - éghajlat (kültéri hőmérséklet) - tervezési kültéri hőmérséklet - a talaj hőmérsékletének változása egy éven keresztül (függőleges és vízszintes kollektoros geotermikus hőszivattyúk számára), - igényelt beltéri hőmérséklet, -vizes fűtőrendszerek hőmérséklet szintje - helyiséghűtés éves energia igénye Primer Energia Arányszám (PER) és az éves CO2-kibocsátás Az áram előállítás / gáz kitermelés átlagos hatékonyságát, valamint az elektromos hálózat / gázelosztás veszteségét a kalkuláció során figyelembe kell venni. A CO2-kibocsátás és megtakarítás az elsődleges energia előállítás alapján kalkulálandó. 5. Szerelők és szondafúró mesterek továbbképzése A legtöbb tagállamban szaktanfolyamok állnak a szerelők részére, hogy az érvényes hazai vagy európai akkreditációs minősítést meg tudják szerezni. A gyártók vagy maguk szervezik meg saját tanfolyamaikat, ahol az eszközöket is biztosítják a szerelők számára, vagy a helyi továbbképző intézetek szolgáltatásait veszik igénybe. A geotermikus hőszivattyúk esetében, ahol függőlegesen fúrt lyuk szükséges, a fúrómesterek számára néhány tagállamban tanfolyamokat szerveznek. oldal20
