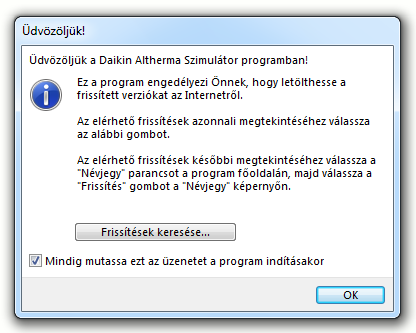

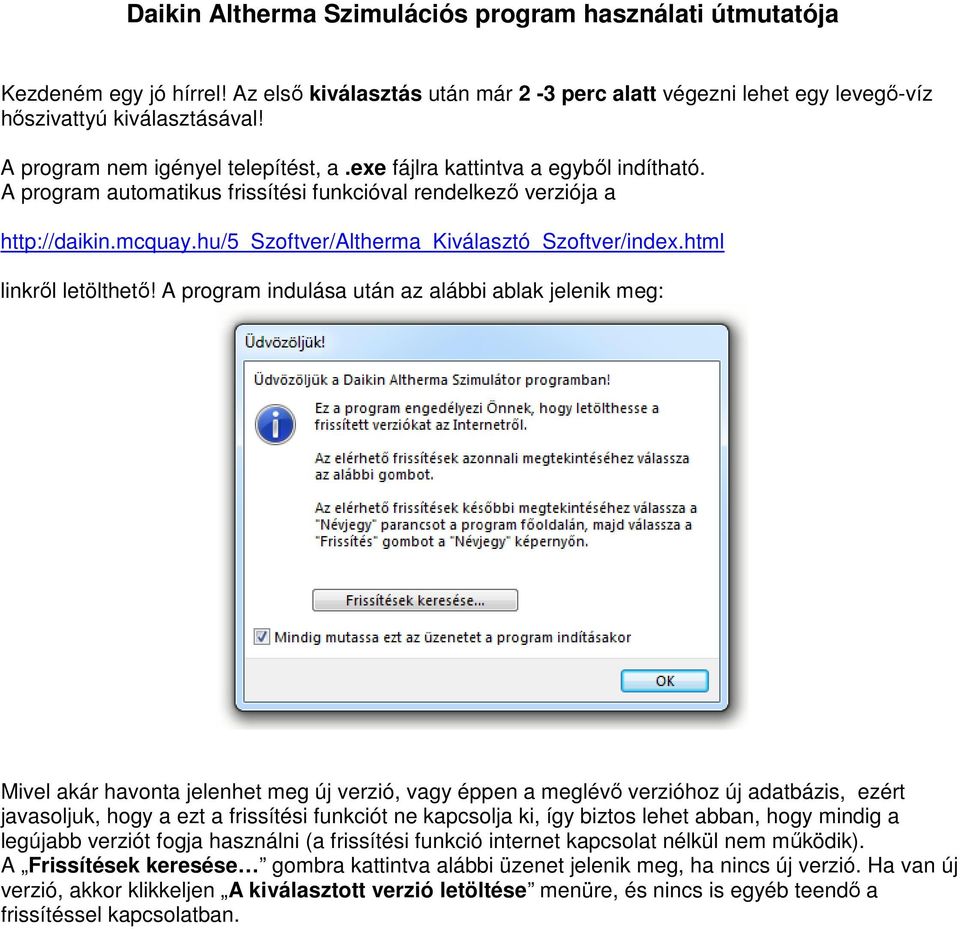

1 Daikin Altherma Szimulációs program használati útmutatója Kezdeném egy jó hírrel! Az első kiválasztás után már 2-3 perc alatt végezni lehet egy levegő-víz hőszivattyú kiválasztásával! A program nem igényel telepítést, a.exe fájlra kattintva a egyből indítható. A program automatikus frissítési funkcióval rendelkező verziója a linkről letölthető! A program indulása után az alábbi ablak jelenik meg: Mivel akár havonta jelenhet meg új verzió, vagy éppen a meglévő verzióhoz új adatbázis, ezért javasoljuk, hogy a ezt a frissítési funkciót ne kapcsolja ki, így biztos lehet abban, hogy mindig a legújabb verziót fogja használni (a frissítési funkció internet kapcsolat nélkül nem működik). A Frissítések keresése gombra kattintva alábbi üzenet jelenik meg, ha nincs új verzió. Ha van új verzió, akkor klikkeljen A kiválasztott verzió letöltése menüre, és nincs is egyéb teendő a frissítéssel kapcsolatban.

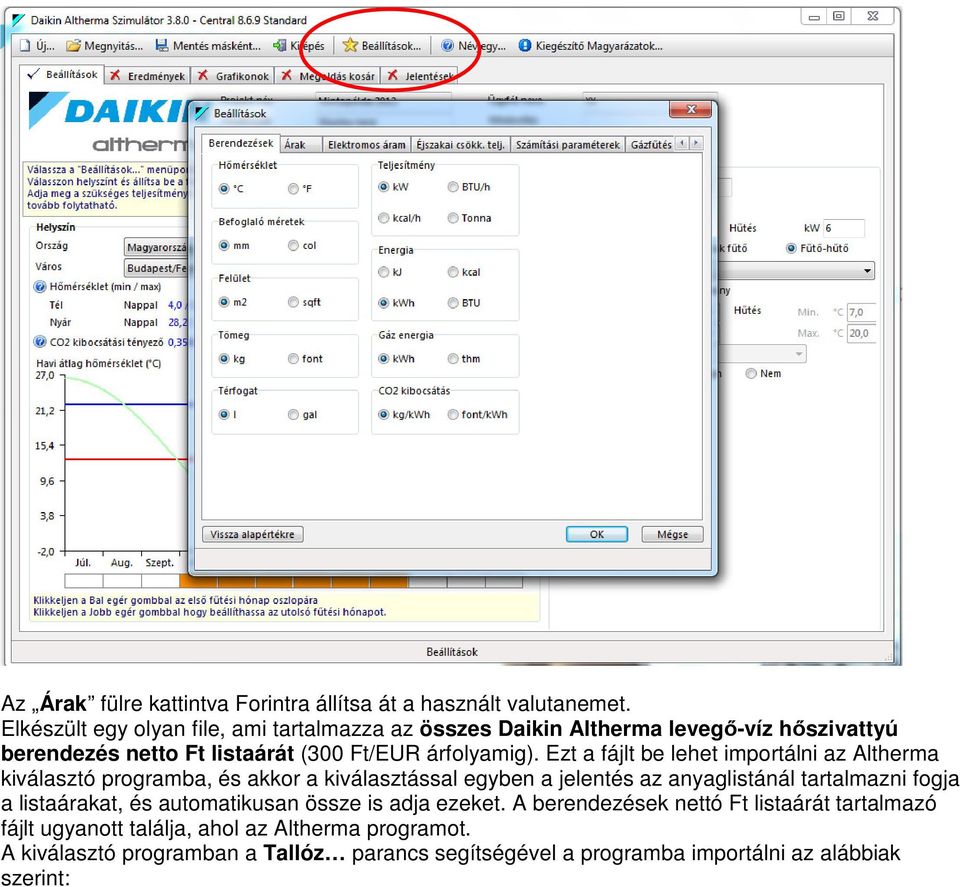

2 Egy olyan számítógépen, ahol még sosem futtatta a programot, az első kiválasztás előtt azonban az alábbiakat kell megtenni, ez KB 5 percet vesz igénybe. Ha lentebb ismertetett módon nem szeretné az árak fájlt beimportálni a programba, akkor a program megnyitása után, még mielőtt elkezdünk rendszert kiválasztani, az energiahordozók árát kell kitölteni. Mindenkinek az első megnyitáskor kell kitölteni, legalább a gáz, az olaj és az elektromos energia árát. Ugyanazon a gépen az első kiválasztás elmentése után (nem csak a jelentést, hanem magát az altherma kiválasztást is el lehet menteni a Mentés másként menüben) újra megnyitva a programot, már minden kitöltött adat megmarad, sőt, ha később új verziót tölt le, abban is meglesznek a kitöltött adatok. Az adatok megadását a legfelső ikonsorban a Beállítások ikonra kattintva tudjuk megadni: A programban használatos mértékegységeket itt lehet átállítani:

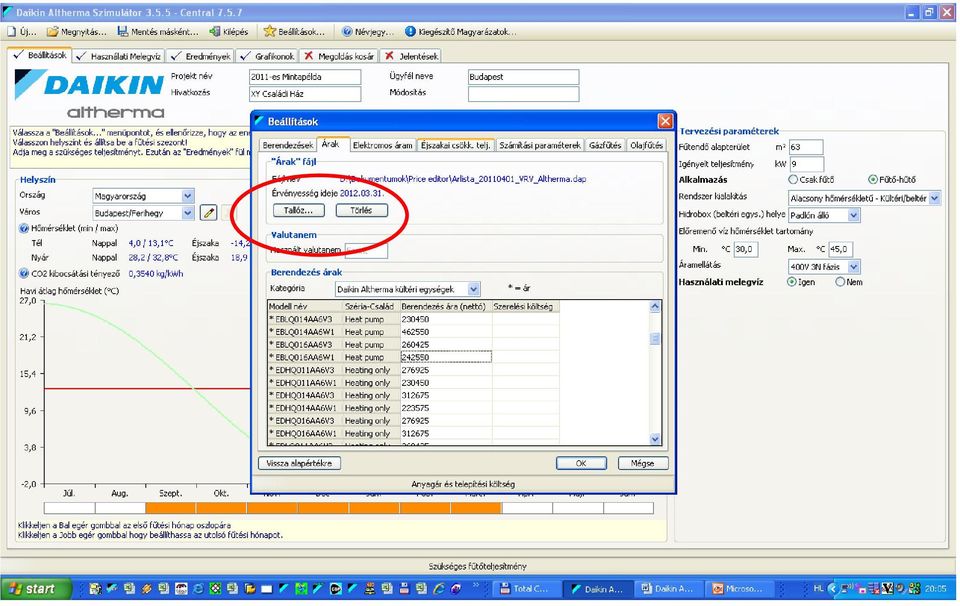

3 Az Árak fülre kattintva Forintra állítsa át a használt valutanemet. Elkészült egy olyan file, ami tartalmazza az összes Daikin Altherma levegő-víz hőszivattyú berendezés netto Ft listaárát (300 Ft/EUR árfolyamig). Ezt a fájlt be lehet importálni az Altherma kiválasztó programba, és akkor a kiválasztással egyben a jelentés az anyaglistánál tartalmazni fogja a listaárakat, és automatikusan össze is adja ezeket. A berendezések nettó Ft listaárát tartalmazó fájlt ugyanott találja, ahol az Altherma programot. A kiválasztó programban a Tallóz parancs segítségével a programba importálni az alábbiak szerint:

4

5 Az Elektromos áram fülre klikkelve az alábbiakat töltse ki (elvileg az árak fájl beimportálásával ez automatikusan 32,2 Ft-ra állítódik. Ez jelenleg a GEO illetve a H tarifa ára: Van olyan ország, ahol napon belül két tarifa van, számukra hasznos, hogy amelyik nap az adott óra mezőben * jel van, azon órát a program az alacsony energia tarifával számolja, ezt nekünk nem kell figyelembe venni. Magyarországon a GEO tarifát napi 20 órában biztosítják, a leállások alatt nem kaphat a berendezés másik tarifás áramot (8-10 óráig, illetve óráig van a fix leállás), viszont ha újra visszakapja a berendezés a GEO tarifás áramot, akkor a kissé lehűlt víz visszafűtését nagyobb intenzitással fogja a berendezés végezni, így egyszerűbb, hogyha mind az alacsony, mind a magas tarifánál folyamatos GEO tarifás használatot feltételezünk A Geo tarifát mind a kültéri, mind a beltéri egység megkaphatja!

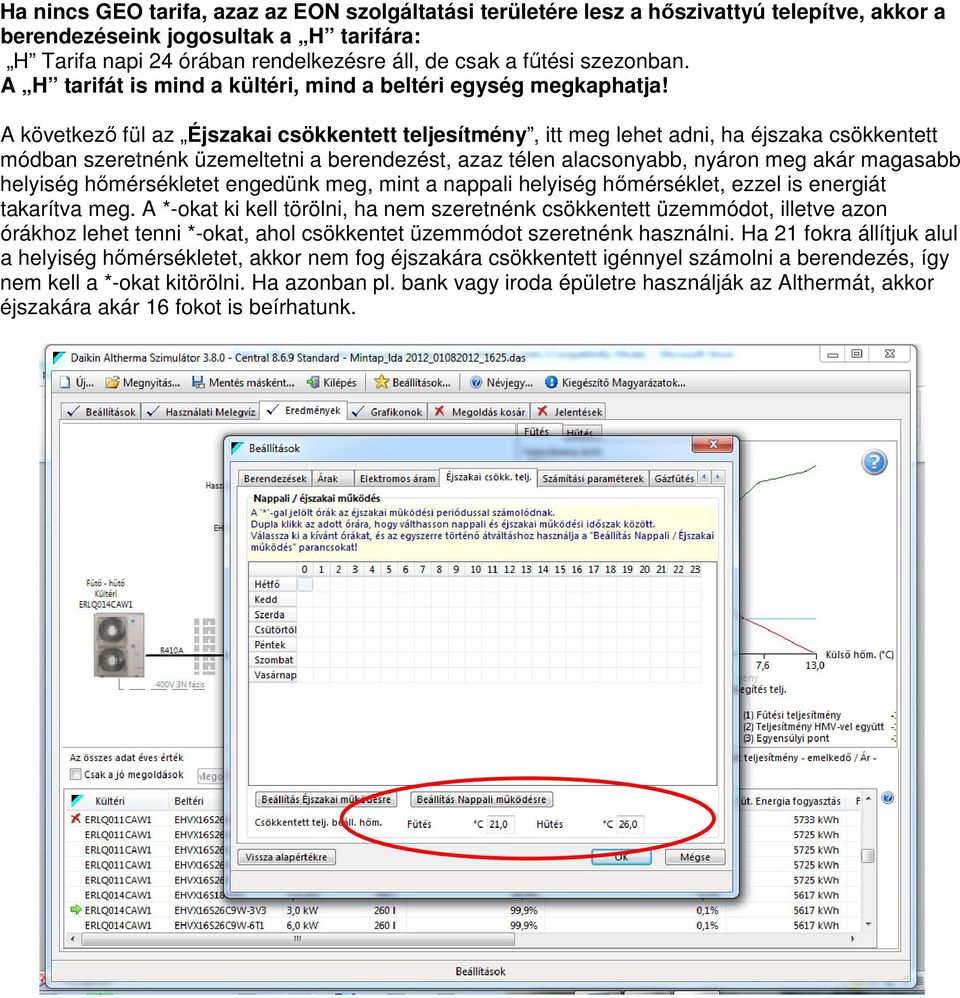

6 Ha nincs GEO tarifa, azaz az EON szolgáltatási területére lesz a hőszivattyú telepítve, akkor a berendezéseink jogosultak a H tarifára: H Tarifa napi 24 órában rendelkezésre áll, de csak a fűtési szezonban. A H tarifát is mind a kültéri, mind a beltéri egység megkaphatja! A következő fül az Éjszakai csökkentett teljesítmény, itt meg lehet adni, ha éjszaka csökkentett módban szeretnénk üzemeltetni a berendezést, azaz télen alacsonyabb, nyáron meg akár magasabb helyiség hőmérsékletet engedünk meg, mint a nappali helyiség hőmérséklet, ezzel is energiát takarítva meg. A *-okat ki kell törölni, ha nem szeretnénk csökkentett üzemmódot, illetve azon órákhoz lehet tenni *-okat, ahol csökkentet üzemmódot szeretnénk használni. Ha 21 fokra állítjuk alul a helyiség hőmérsékletet, akkor nem fog éjszakára csökkentett igénnyel számolni a berendezés, így nem kell a *-okat kitörölni. Ha azonban pl. bank vagy iroda épületre használják az Althermát, akkor éjszakára akár 16 fokot is beírhatunk.

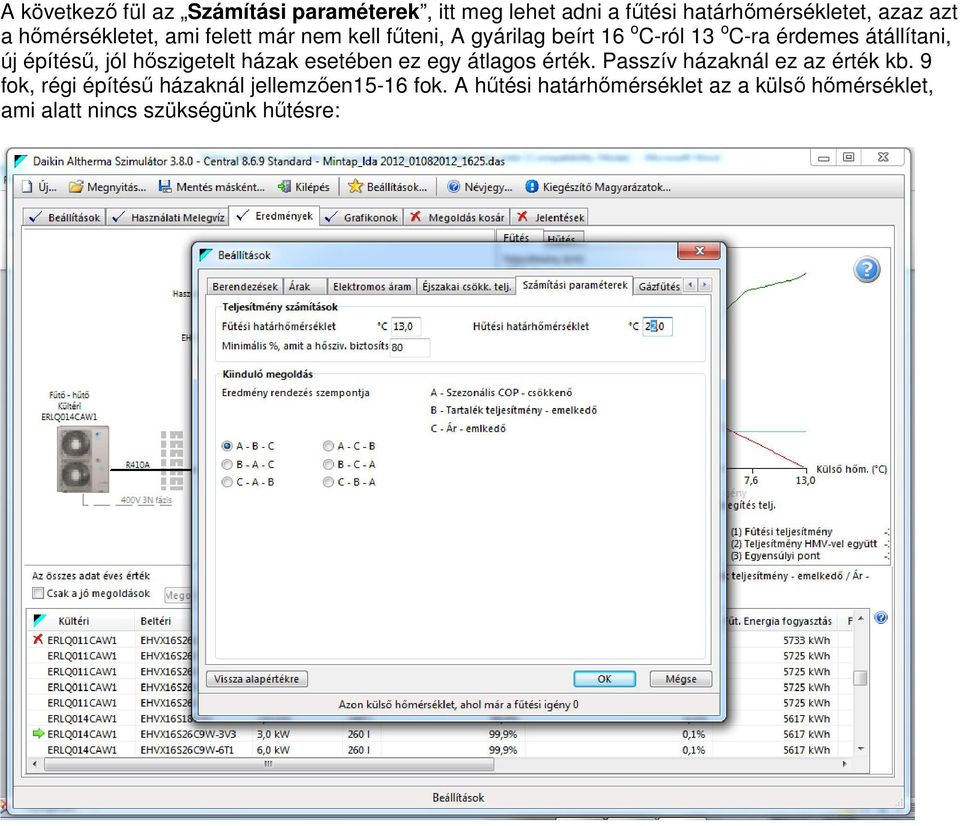

7 A következő fül az Számítási paraméterek, itt meg lehet adni a fűtési határhőmérsékletet, azaz azt a hőmérsékletet, ami felett már nem kell fűteni, A gyárilag beírt 16 o C-ról 13 o C-ra érdemes átállítani, új építésű, jól hőszigetelt házak esetében ez egy átlagos érték. Passzív házaknál ez az érték kb. 9 fok, régi építésű házaknál jellemzően15-16 fok. A hűtési határhőmérséklet az a külső hőmérséklet, ami alatt nincs szükségünk hűtésre:

8 Ezután a Gázfűtés fülnél a gáz árát kell kitölteni: Az általam beírt összeg a támogatásra nem jogosult felhasználók jelenlegi gázára: Ft/m3, ebből 15,4 Ft/kWh (bruttó) adódik. Az üzemi hatásfokra én 99%-ot írtam, ami egy 105%-os kondenzációs kazánnal rendelkező rendszer esetén a valós rendszer hatásfok (beleszámolva a kondenzációs kazán induláskori és leálláskori tűztér szellőztetését, a rendszeren és a szabályozókon keletkező veszteségeket). A következő fül a Olajfűtés, ide is be kell írni egy értéket, 193Ft/l-t lehet írni mostanság.

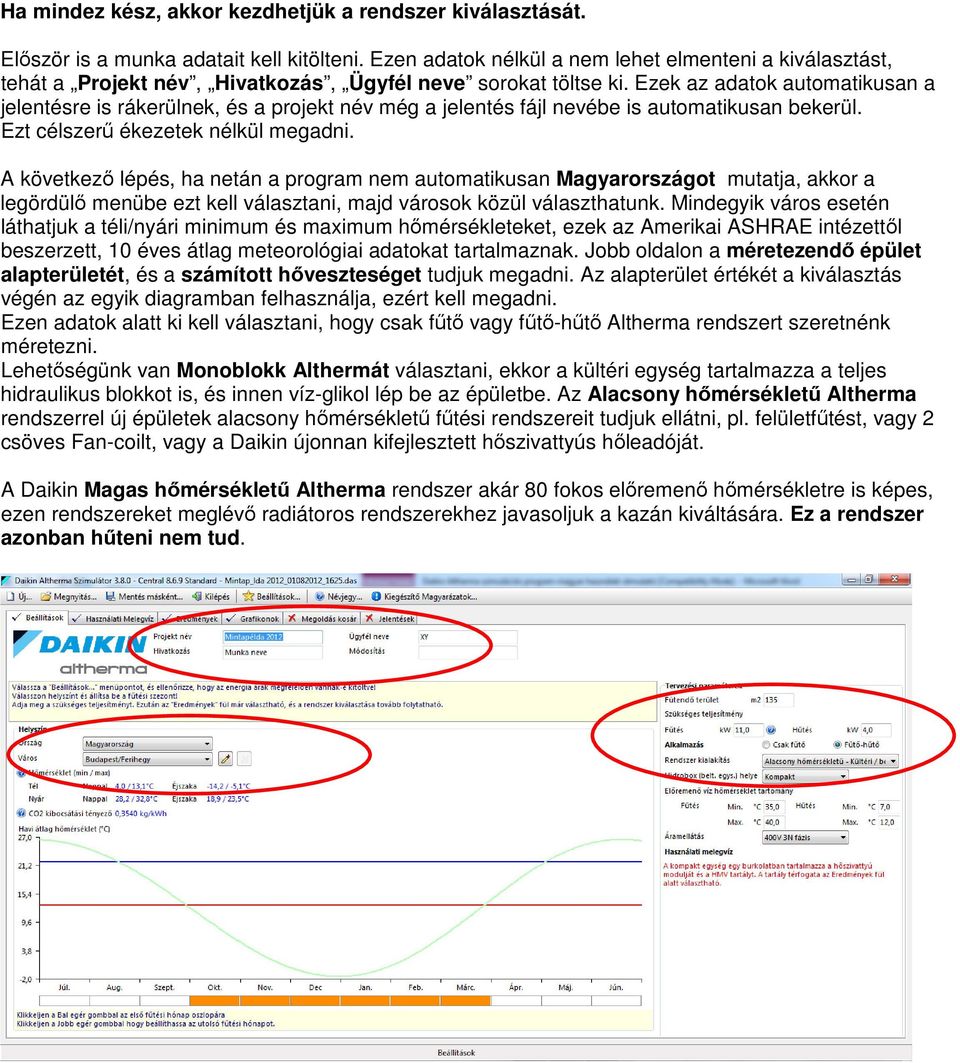

9 Ha mindez kész, akkor kezdhetjük a rendszer kiválasztását. Először is a munka adatait kell kitölteni. Ezen adatok nélkül a nem lehet elmenteni a kiválasztást, tehát a Projekt név, Hivatkozás, Ügyfél neve sorokat töltse ki. Ezek az adatok automatikusan a jelentésre is rákerülnek, és a projekt név még a jelentés fájl nevébe is automatikusan bekerül. Ezt célszerű ékezetek nélkül megadni. A következő lépés, ha netán a program nem automatikusan Magyarországot mutatja, akkor a legördülő menübe ezt kell választani, majd városok közül választhatunk. Mindegyik város esetén láthatjuk a téli/nyári minimum és maximum hőmérsékleteket, ezek az Amerikai ASHRAE intézettől beszerzett, 10 éves átlag meteorológiai adatokat tartalmaznak. Jobb oldalon a méretezendő épület alapterületét, és a számított hőveszteséget tudjuk megadni. Az alapterület értékét a kiválasztás végén az egyik diagramban felhasználja, ezért kell megadni. Ezen adatok alatt ki kell választani, hogy csak fűtő vagy fűtő-hűtő Altherma rendszert szeretnénk méretezni. Lehetőségünk van Monoblokk Althermát választani, ekkor a kültéri egység tartalmazza a teljes hidraulikus blokkot is, és innen víz-glikol lép be az épületbe. Az Alacsony hőmérsékletű Altherma rendszerrel új épületek alacsony hőmérsékletű fűtési rendszereit tudjuk ellátni, pl. felületfűtést, vagy 2 csöves Fan-coilt, vagy a Daikin újonnan kifejlesztett hőszivattyús hőleadóját. A Daikin Magas hőmérsékletű Altherma rendszer akár 80 fokos előremenő hőmérsékletre is képes, ezen rendszereket meglévő radiátoros rendszerekhez javasoljuk a kazán kiváltására. Ez a rendszer azonban hűteni nem tud.

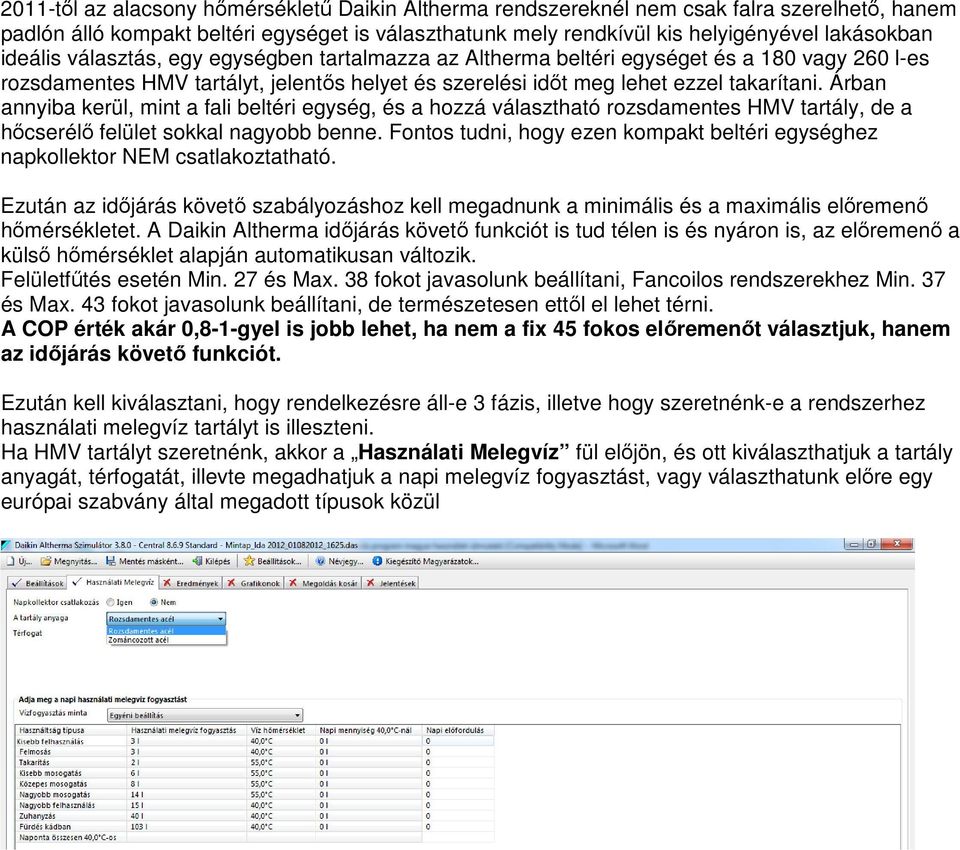

10 2011-től az alacsony hőmérsékletű Daikin Altherma rendszereknél nem csak falra szerelhető, hanem padlón álló kompakt beltéri egységet is választhatunk mely rendkívül kis helyigényével lakásokban ideális választás, egy egységben tartalmazza az Altherma beltéri egységet és a 180 vagy 260 l-es rozsdamentes HMV tartályt, jelentős helyet és szerelési időt meg lehet ezzel takarítani. Árban annyiba kerül, mint a fali beltéri egység, és a hozzá választható rozsdamentes HMV tartály, de a hőcserélő felület sokkal nagyobb benne. Fontos tudni, hogy ezen kompakt beltéri egységhez napkollektor NEM csatlakoztatható. Ezután az időjárás követő szabályozáshoz kell megadnunk a minimális és a maximális előremenő hőmérsékletet. A Daikin Altherma időjárás követő funkciót is tud télen is és nyáron is, az előremenő a külső hőmérséklet alapján automatikusan változik. Felületfűtés esetén Min. 27 és Max. 38 fokot javasolunk beállítani, Fancoilos rendszerekhez Min. 37 és Max. 43 fokot javasolunk beállítani, de természetesen ettől el lehet térni. A COP érték akár 0,8-1-gyel is jobb lehet, ha nem a fix 45 fokos előremenőt választjuk, hanem az időjárás követő funkciót. Ezután kell kiválasztani, hogy rendelkezésre áll-e 3 fázis, illetve hogy szeretnénk-e a rendszerhez használati melegvíz tartályt is illeszteni. Ha HMV tartályt szeretnénk, akkor a Használati Melegvíz fül előjön, és ott kiválaszthatjuk a tartály anyagát, térfogatát, illevte megadhatjuk a napi melegvíz fogyasztást, vagy választhatunk előre egy európai szabvány által megadott típusok közül

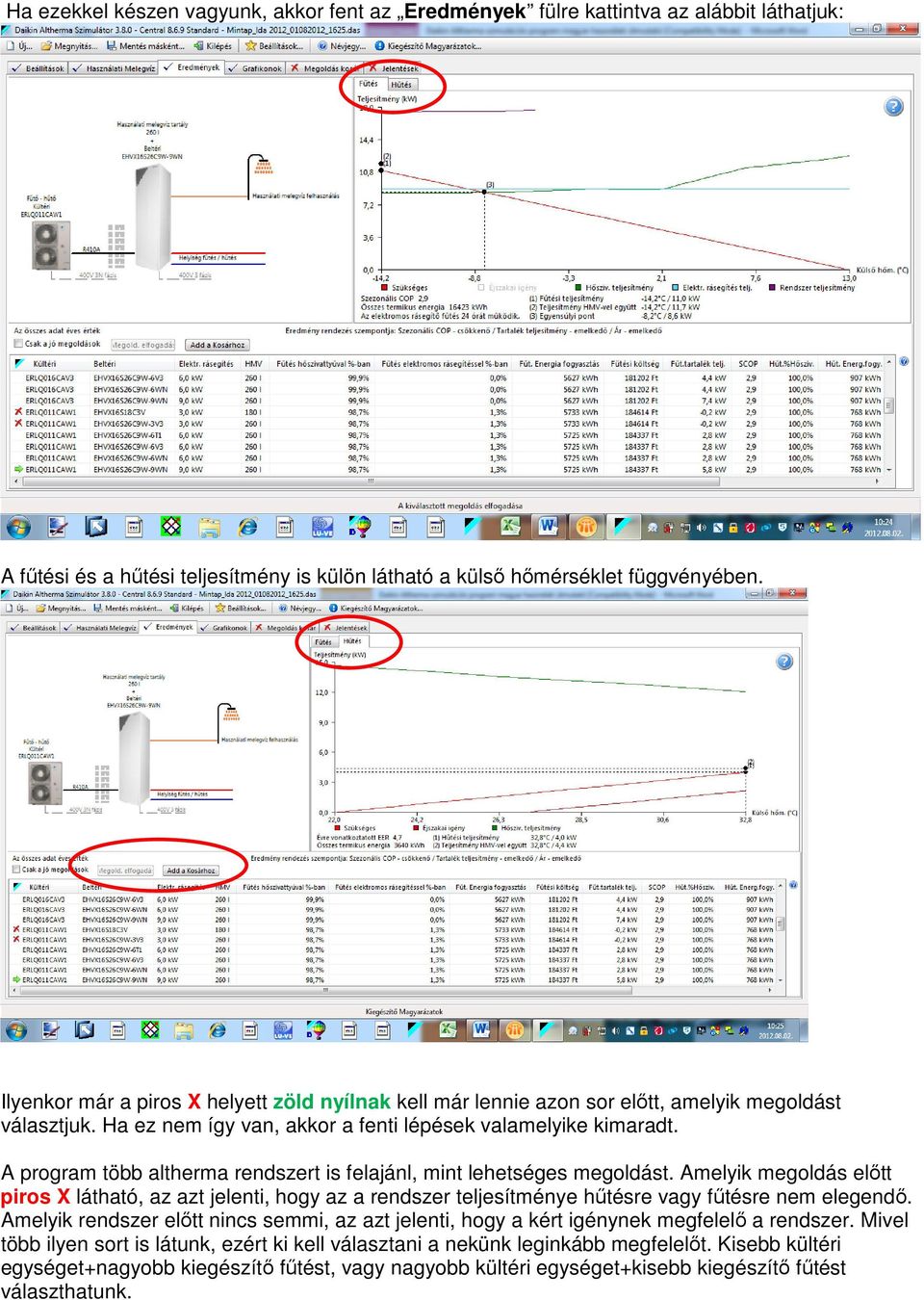

11 Ha ezekkel készen vagyunk, akkor fent az Eredmények fülre kattintva az alábbit láthatjuk: A fűtési és a hűtési teljesítmény is külön látható a külső hőmérséklet függvényében. Ilyenkor már a piros X helyett zöld nyílnak kell már lennie azon sor előtt, amelyik megoldást választjuk. Ha ez nem így van, akkor a fenti lépések valamelyike kimaradt. A program több altherma rendszert is felajánl, mint lehetséges megoldást. Amelyik megoldás előtt piros X látható, az azt jelenti, hogy az a rendszer teljesítménye hűtésre vagy fűtésre nem elegendő. Amelyik rendszer előtt nincs semmi, az azt jelenti, hogy a kért igénynek megfelelő a rendszer. Mivel több ilyen sort is látunk, ezért ki kell választani a nekünk leginkább megfelelőt. Kisebb kültéri egységet+nagyobb kiegészítő fűtést, vagy nagyobb kültéri egységet+kisebb kiegészítő fűtést választhatunk.

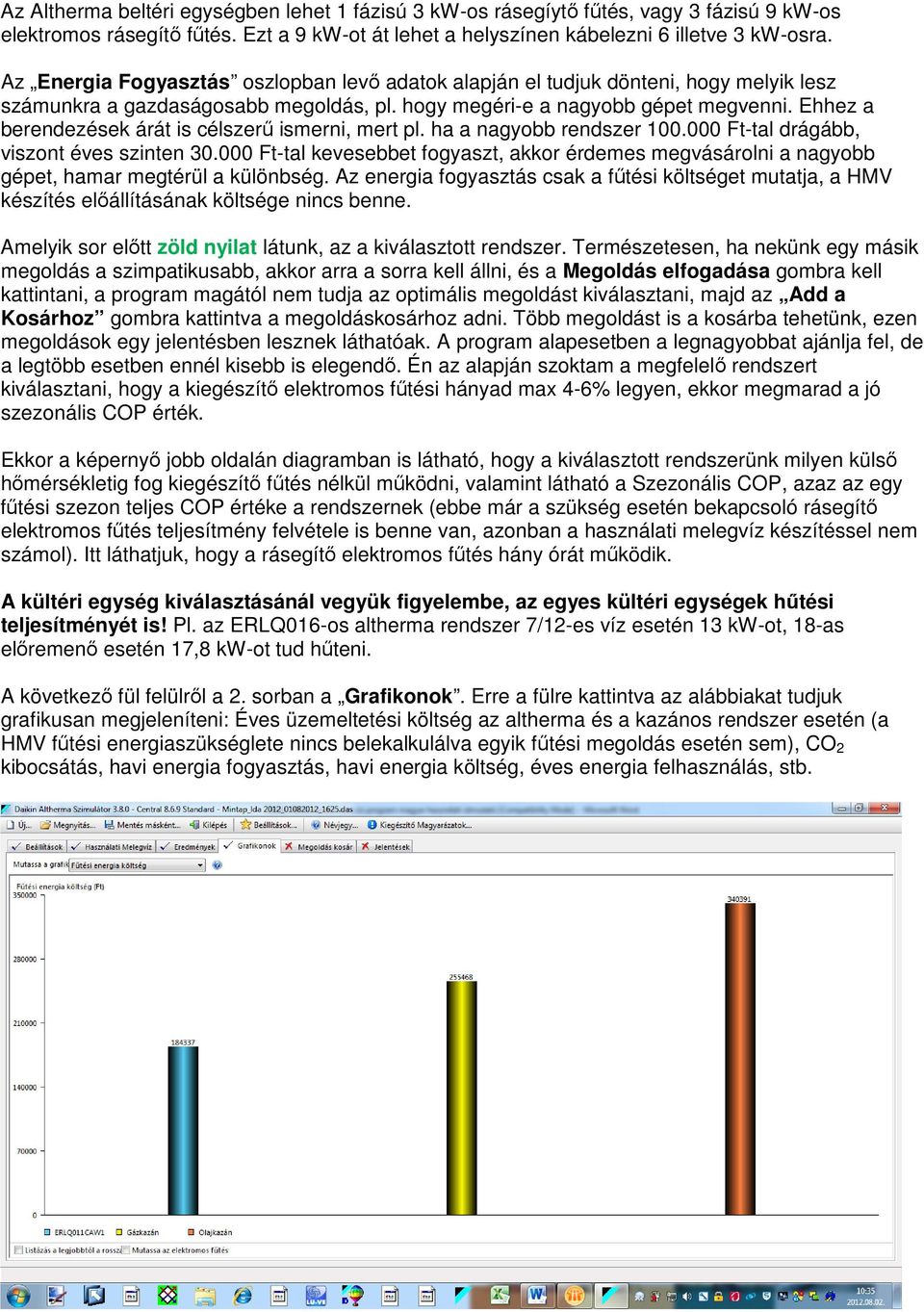

12 Az Altherma beltéri egységben lehet 1 fázisú 3 kw-os rásegíytő fűtés, vagy 3 fázisú 9 kw-os elektromos rásegítő fűtés. Ezt a 9 kw-ot át lehet a helyszínen kábelezni 6 illetve 3 kw-osra. Az Energia Fogyasztás oszlopban levő adatok alapján el tudjuk dönteni, hogy melyik lesz számunkra a gazdaságosabb megoldás, pl. hogy megéri-e a nagyobb gépet megvenni. Ehhez a berendezések árát is célszerű ismerni, mert pl. ha a nagyobb rendszer Ft-tal drágább, viszont éves szinten Ft-tal kevesebbet fogyaszt, akkor érdemes megvásárolni a nagyobb gépet, hamar megtérül a különbség. Az energia fogyasztás csak a fűtési költséget mutatja, a HMV készítés előállításának költsége nincs benne. Amelyik sor előtt zöld nyilat látunk, az a kiválasztott rendszer. Természetesen, ha nekünk egy másik megoldás a szimpatikusabb, akkor arra a sorra kell állni, és a Megoldás elfogadása gombra kell kattintani, a program magától nem tudja az optimális megoldást kiválasztani, majd az Add a Kosárhoz gombra kattintva a megoldáskosárhoz adni. Több megoldást is a kosárba tehetünk, ezen megoldások egy jelentésben lesznek láthatóak. A program alapesetben a legnagyobbat ajánlja fel, de a legtöbb esetben ennél kisebb is elegendő. Én az alapján szoktam a megfelelő rendszert kiválasztani, hogy a kiegészítő elektromos fűtési hányad max 4-6% legyen, ekkor megmarad a jó szezonális COP érték. Ekkor a képernyő jobb oldalán diagramban is látható, hogy a kiválasztott rendszerünk milyen külső hőmérsékletig fog kiegészítő fűtés nélkül működni, valamint látható a Szezonális COP, azaz az egy fűtési szezon teljes COP értéke a rendszernek (ebbe már a szükség esetén bekapcsoló rásegítő elektromos fűtés teljesítmény felvétele is benne van, azonban a használati melegvíz készítéssel nem számol). Itt láthatjuk, hogy a rásegítő elektromos fűtés hány órát működik. A kültéri egység kiválasztásánál vegyük figyelembe, az egyes kültéri egységek hűtési teljesítményét is! Pl. az ERLQ016-os altherma rendszer 7/12-es víz esetén 13 kw-ot, 18-as előremenő esetén 17,8 kw-ot tud hűteni. A következő fül felülről a 2. sorban a Grafikonok. Erre a fülre kattintva az alábbiakat tudjuk grafikusan megjeleníteni: Éves üzemeltetési költség az altherma és a kazános rendszer esetén (a HMV fűtési energiaszükséglete nincs belekalkulálva egyik fűtési megoldás esetén sem), CO 2 kibocsátás, havi energia fogyasztás, havi energia költség, éves energia felhasználás, stb.

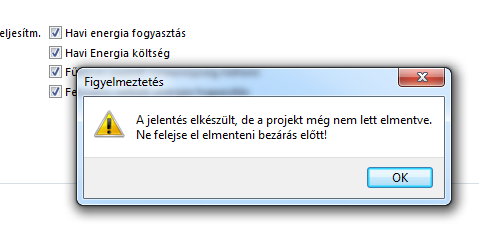

13 A Megoldás kosár -ban megnézhetjük, hogy milyen megoldásokat tettünk bele, lehet pl. fali beltéri egységet padlón álló melegvíz tartállyal vagy az új kompakt padlón álló beltéri egységet, kisebb gépet vagy nagyobb gépet, melyet az ügyfélnek megmutatni, és akár tud a lehetséges megoldások közül választani. Végül az utolsó fülre, a Jelentések -re kattintva, az alábbit láthatjuk: Bal oldalon az ikonra kattintva (amelyiken az A betű van) egy Word programmal megnyitható jelentést kapunk, amit tovább tudunk ben küldeni a megrendelőnek. Ha a legelső fülnél, amikor elkezdtük a kiválasztást, nem adtunk Projekt nevet, Hivatkozást, Ügyfél nevet, akkor ezt itt kijelzi a program, és nem enged Jelentést készíteni. A pipákkal ki lehet választani, hogy a jelentésen mi jelenjen meg. A jelentés megnyitása előtt a program által felajánlott néven mentsük el a jelentést: majd a program figyelmeztet arra, hogy magát az Altherma kiválasztást is mentsük el:

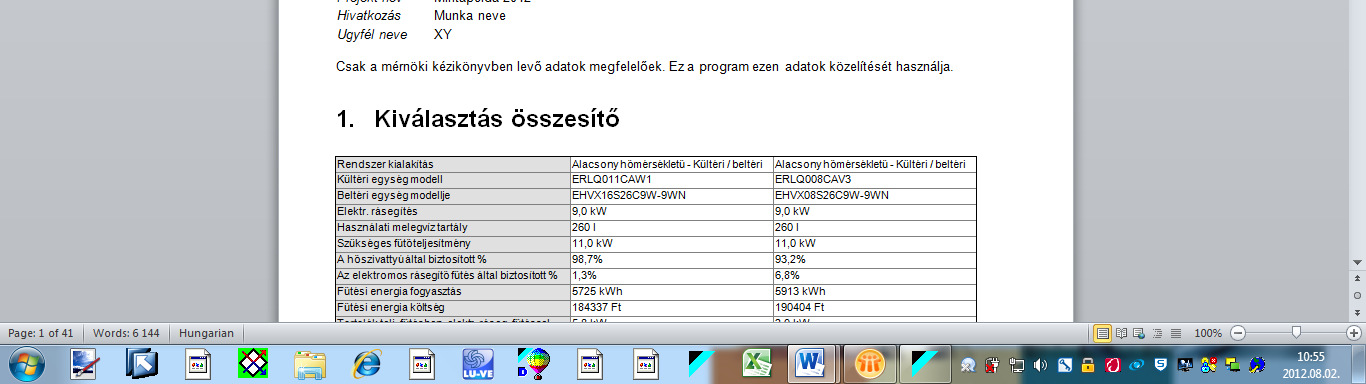

14 Ez azért jó, mert később, ha a fűtési igény változik, akkor könnyen tudunk módosítani. Ha a megoldás kosárban több megoldást is tettünk, akkor a jelentés első oldalán a megoldásokról egy összesítőt láthatunk, majd ezután következnek az egyes rendszerek külön külön, részletes adatokkal.

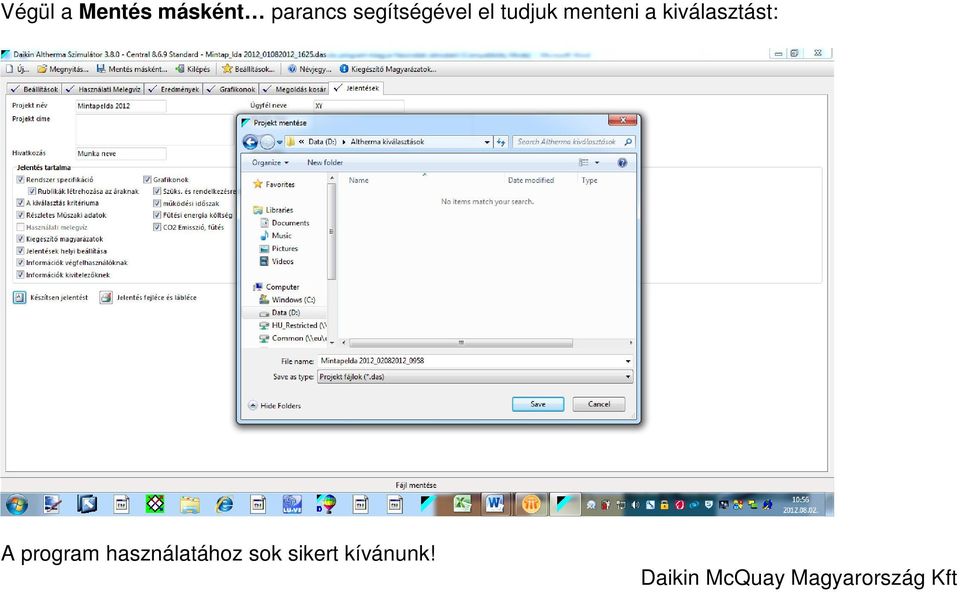

15 Végül a Mentés másként parancs segítségével el tudjuk menteni a kiválasztást: A program használatához sok sikert kívánunk! Daikin McQuay Magyarország Kft
