Legújabb műszaki megoldások napkollektoros használati meleg víz termeléshez. Sajti Miklós Ügyvezető

Átírás

1 Legújabb műszaki megoldások napkollektoros használati meleg víz termeléshez Sajti Miklós Ügyvezető

2 Főbb pontok Az /2013 EU direktíva hatásai az épületgépészeti tervezésére. Indirekt- és átfolyós rendszerű melegvíz készítés Indirekt tárolós rendszerek átfolyós elektronikus vízmelegítő készülékkel kombinálva Napkollektoros rendszerek ClageSOLARTRONIC friss-víz modullal

3 A /2013 EU direktíva A fűtési-illetve HMV rendszerekre 2016 szeptember 26-tól kötelező lesz energetikai címkét alkalmazni A besorolás a rendszerben alkalmazott egyes elemek összesítésével lehet meghatározni. A cél, hogy a fogyasztók számára egyértelmű legyen, hogy mit várhat egy adott műszaki megoldástól energetikai értelemben A direktíva tartalmazza a kiszámítás pontos módját. A legfontosabb paraméterek Kazán névleges teljesítménye Kollektor mező bruttó felülete Tároló kapacitása Kollektor hatásfok Tároló hővesztesége a kapacitás függvényében

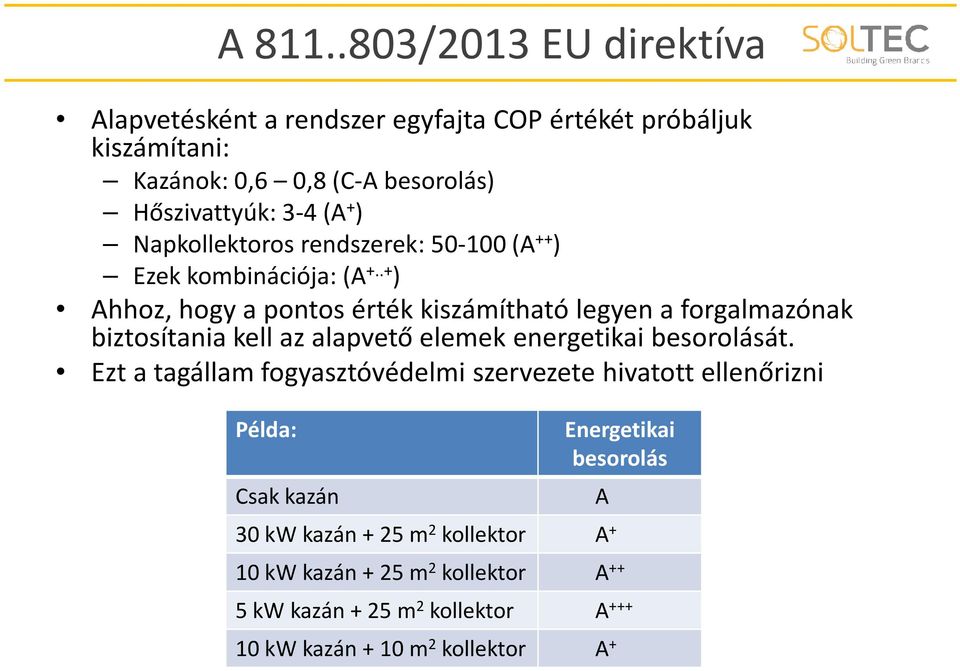

4 A /2013 EU direktíva Alapvetésként a rendszer egyfajta COP értékét próbáljuk kiszámítani: Kazánok: 0,6 0,8 (C-A besorolás) Hőszivattyúk: 3-4 (A + ) Napkollektoros rendszerek: (A ++ ) Ezek kombinációja: (A +..+ ) Ahhoz, hogy a pontos érték kiszámítható legyen a forgalmazónak biztosítania kell az alapvető elemek energetikai besorolását. Ezt a tagállam fogyasztóvédelmi szervezete hivatott ellenőrizni Példa: Csak kazán 30 kw kazán + 25 m 2 kollektor A + Energetikai besorolás 10 kw kazán+ 25 m 2 kollektor A ++ 5 kw kazán + 25 m 2 kollektor A kw kazán + 10 m 2 kollektor A + A

5 Indirekt tárolós rendszerek az EU /2013 szabályozásának tükrében Tervezési következmények: Tervezésnél nincs követelmény A kiírás alapján bekért árajánlatok tartalmazni fogják a besorolást és így összehasonlíthatóak lesznek a rendszerek Az ügyfél lehetséges, hogy segítséget fog kérni Érdemes tisztázni az ügyféllel, hogy milyen energetikai besorolású HMV és/vagy fűtési rendszert kíván megvalósítani Kereskedelmi következmények: Kiskereskedelmi bolti forgalomban az eladási ponton ki kell helyezni a címkét Írásbeli ajánlat adásakor az ajánlatban szerepeltetni kell a besorolást

6 Napkollektoros rendszerek COP értékének kiszámítása Függ: Kollektorok hatásfoka Tárolók hővesztesége Szivattyúk energetikai besorolásától Vezérlési elv Példa: 300 literes HMV rendszer, nagyteljesítményű kollektorokkal, A energetikai besorolású, inverteresszivattyú, valódi fordulatszám szabályozás, 15 kw-os kondenzációs kazán, déli tájolás, 45 dőlésszög Energia fogyasztás: 35 kwh / év Energia hozam: kwh / év COP: 79 Ezek eredményeképp: 10% alacsonyabb segéd energia igény (E tot ) 5% magasabb szolár fedezet (Q sol ) 7% nagyobb gáz megtakarítás 5% kevesebb CO 2 kibocsájtás Forrás: Polysunszimuláció CompactE 300, SKR500 kollektorokkal, RLGHE szivattyúkkal vs. COMPACT 300, SK500N ECO kollektorokkal és RLG szivattyúval,

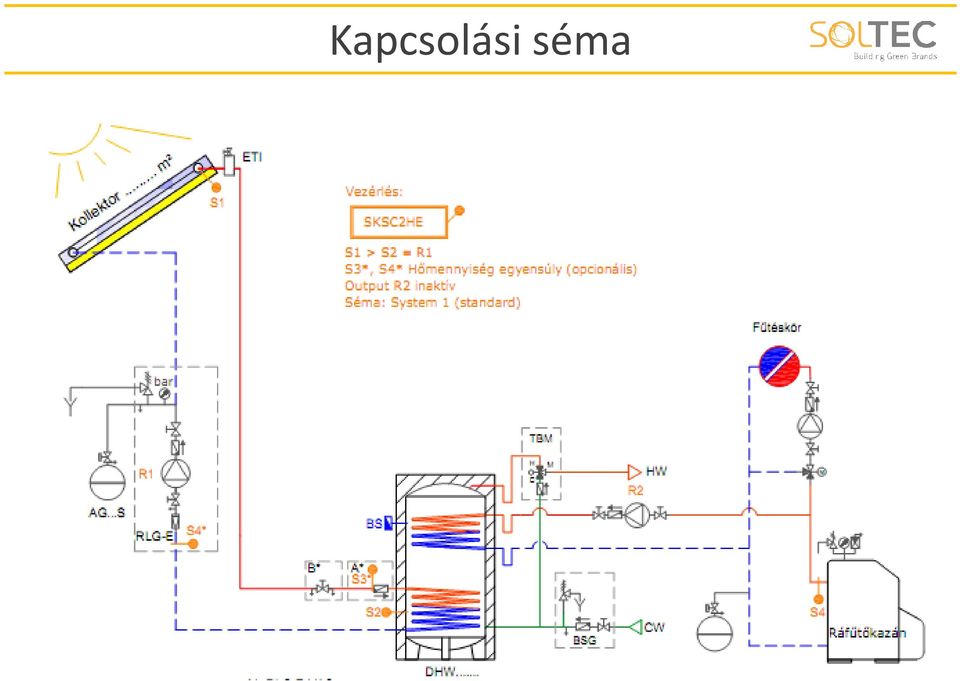

7 Kapcsolási séma

8 Kapcsolási séma

9 Sonnenkraft rendszerek előnyei Indirekt tárolós rendszereknél COMPACT E SKR500 napkollektorok 696 W / m 1000 W / m 2 besugárzásnál, t=30k (kollektor és külső hőmérséklet) RLGHE szolár szivattyú egység Grundfos Solar PM inverteres szivattyúval (A) Integrált SKSC+ vezérlés Gyárilag a tárolóra építve DHW használati melegvíz tároló Hőveszteség 2,8 DHW300PR2E Opcionálisan kiegészíthető HP2DHW levegős hőszivattyúval

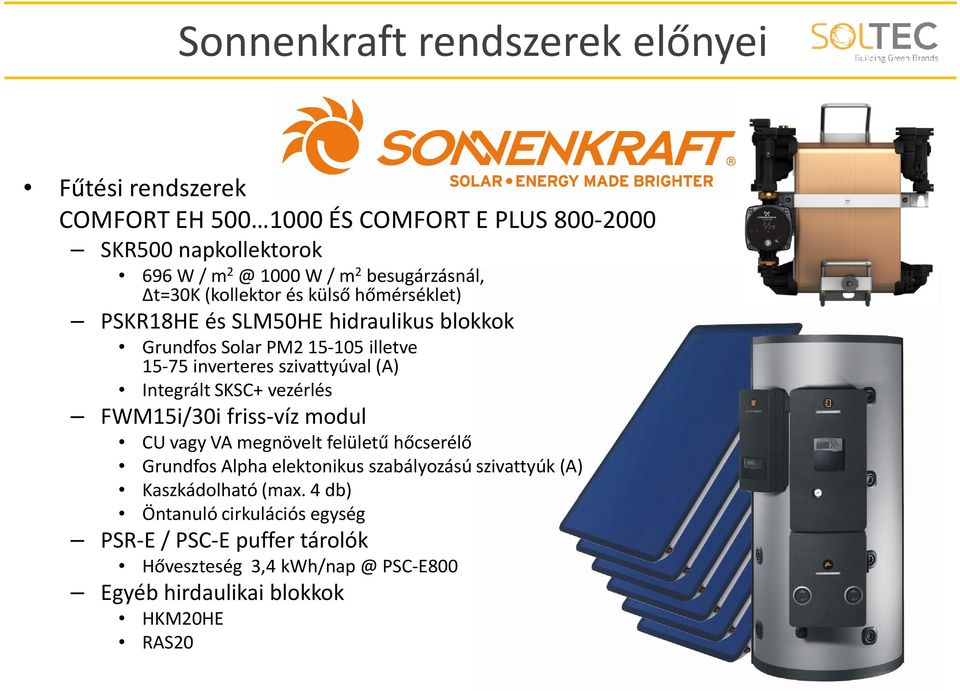

10 Sonnenkraft rendszerek előnyei Fűtési rendszerek COMFORT EH ÉS COMFORT E PLUS SKR500 napkollektorok 696 W / m 1000 W / m 2 besugárzásnál, t=30k (kollektor és külső hőmérséklet) PSKR18HE és SLM50HE hidraulikus blokkok GrundfosSolar PM illetve inverteres szivattyúval (A) Integrált SKSC+ vezérlés FWM15i/30i friss-víz modul CU vagy VA megnövelt felületű hőcserélő Grundfos Alpha elektonikus szabályozású szivattyúk (A) Kaszkádolható(max. 4 db) Öntanuló cirkulációs egység PSR-E / PSC-E puffer tárolók Hőveszteség 3,4 PSC-E800 Egyéb hirdaulikai blokkok HKM20HE RAS20

11 Sonnenkraft rendszerek előnyei Fűtési rendszerek SOL+ HEAT PUMP SKR500 napkollektorok 696 W / 1000 W / m2 besugárzásnál, t=30k (kollektor és külső hőmérséklet) PSKR18HE és SLM50HE hidraulikus blokkok FWM15i/30i friss-víz modul PSR-E / PSC-E puffer tárolók HP12M levegős hőszivattyú 4,5 12 kw BLDC kompresszor EC axiális ventilátor COP: 8 kw Három zónás, érintő képernyős teljes fűtési rendszer vezérlés

12 Indirekt tárolós HMV rendszer kombinálása elektronikus átfolyós készülékekkel Csapolási helyenként változó Hőmérséklet Átfolyási mennyiség Használat időtartama A CLAGE átfolyós vízmelegítői szolár kompatibilisek Átfolyási mennyiség és csapolási hőmérséklet függvényében kell számolni a szükséges teljesítményt Elég a napkollektoros rendszert a legalacsonyabb csapolási hőmérsékletre méretezni Ha egy adott csapolási ponton magasabb hőmérsékletre van szükség a hiányzó hőmérsékletet a készülékek fogják biztosítani

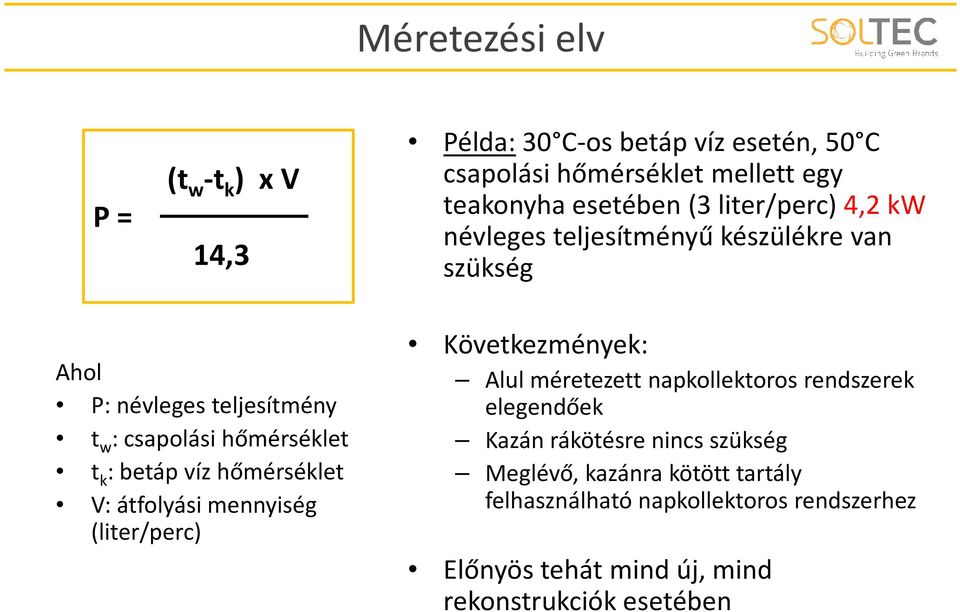

13 Méretezési elv P = (t w -t k ) x V 14,3 Példa:30 C-os betápvíz esetén, 50 C csapolási hőmérséklet mellett egy teakonyha esetében (3 liter/perc) 4,2 kw névleges teljesítményű készülékre van szükség Ahol P: névleges teljesítmény t w : csapolási hőmérséklet t k : betápvíz hőmérséklet V: átfolyási mennyiség (liter/perc) Következmények: Alul méretezett napkollektoros rendszerek elegendőek Kazán rákötésre nincs szükség Meglévő, kazánra kötött tartály felhasználható napkollektoros rendszerhez Előnyös tehát mind új, mind rekonstrukciók esetében

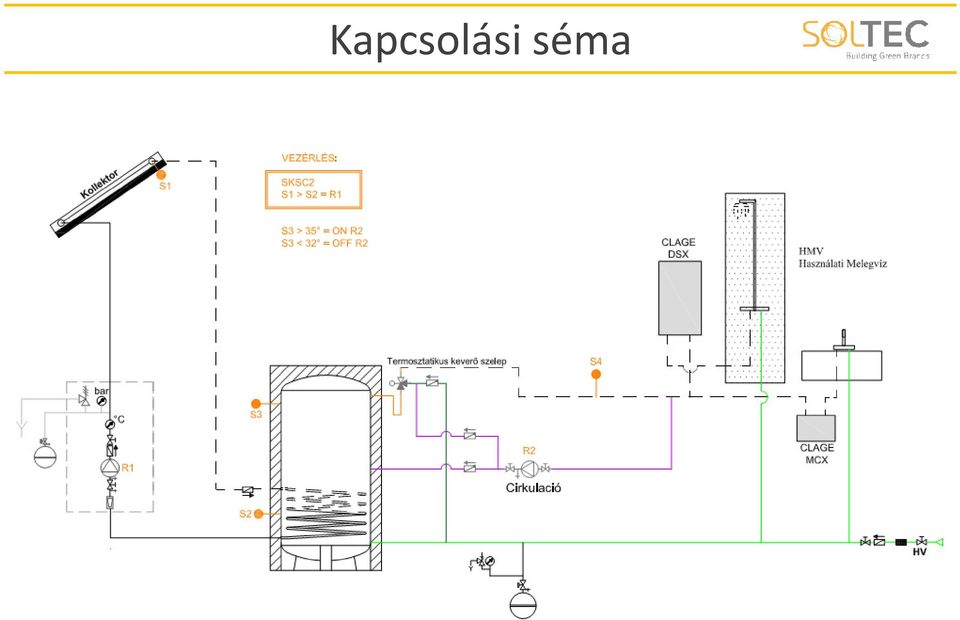

14 Kapcsolási séma

15 Bekerülési költség tényezők Kisebb napkollektoros rendszer 30-35%-kal alacsonyabb beruházási költség Készülékek beruházási költségei Ft / készülék Fázisok bővítése (?) 3500 Ft / Amper Példa: 400 literes HMV rendszer, 3 db kollektorral = Ft 200 literes HMV rendszer, 1 db kollektorral = Ft 2 db készülék = Ft Fázis bővítés = Ft összesen: Ft

16 Bemutatkozik a Clage SOLARTRONIC friss-víz modul

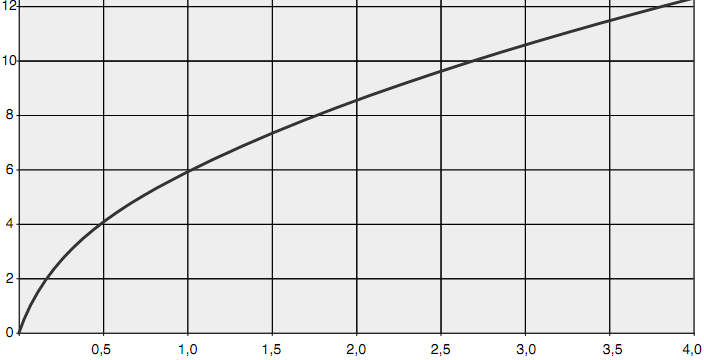

17 SOLARTRONIC átfolyási mennyiségek Teljesítmény 18 kw 21 kw 24 kw 27 kw t = 28 K 9,2 liter/perc 10,7 liter/perc 12,3 liter/perc 13,8 liter/perc t = 38 K 6,8 liter/perc 7,9 liter/perc 9,0 liter/perc 10,2 liter/perc Átfolyási mennyiség Hálózati nyomás

18 Kapcsolási séma
