1 Fókusztéma - üzemeltetőknek Napenergia hasznosítás

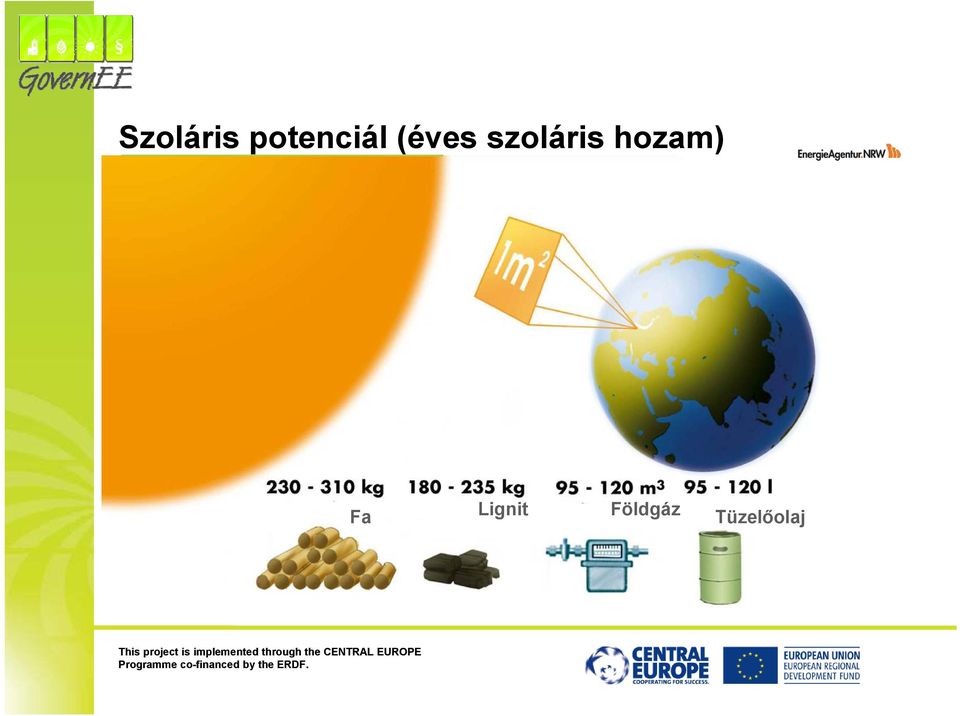

2 Szoláris potenciál (éves szoláris hozam) Fa Lignit Földgáz Tüzelőolaj

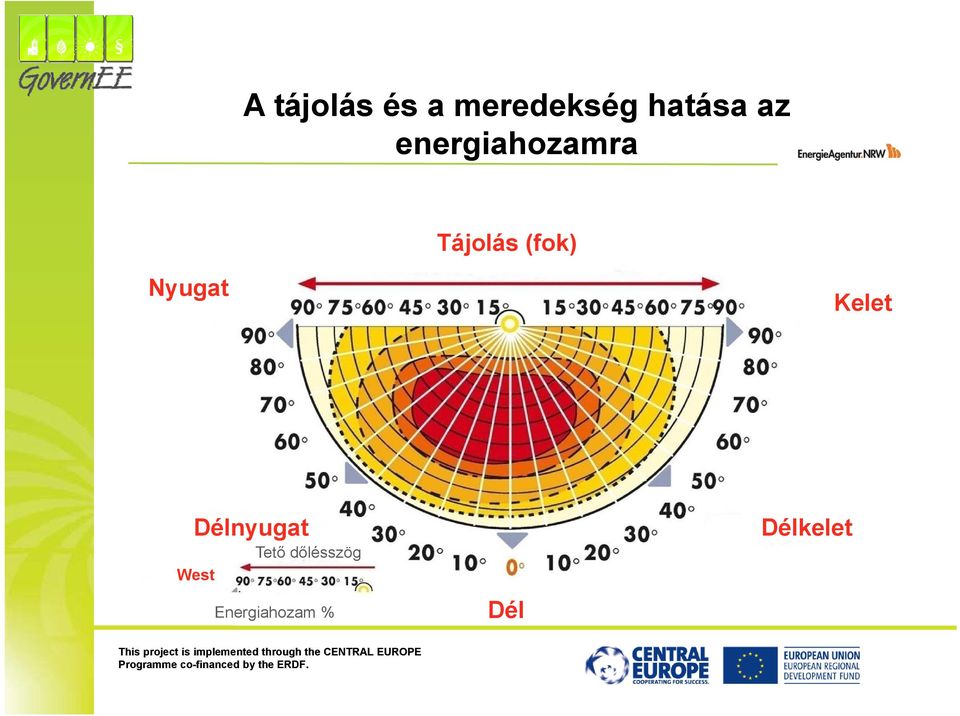

3 A tájolás és a meredekség hatása az energiahozamra Tájolás (fok) Nyugat Kelet Délnyugat Tető dőlésszög West Energiahozam % Dél Délkelet

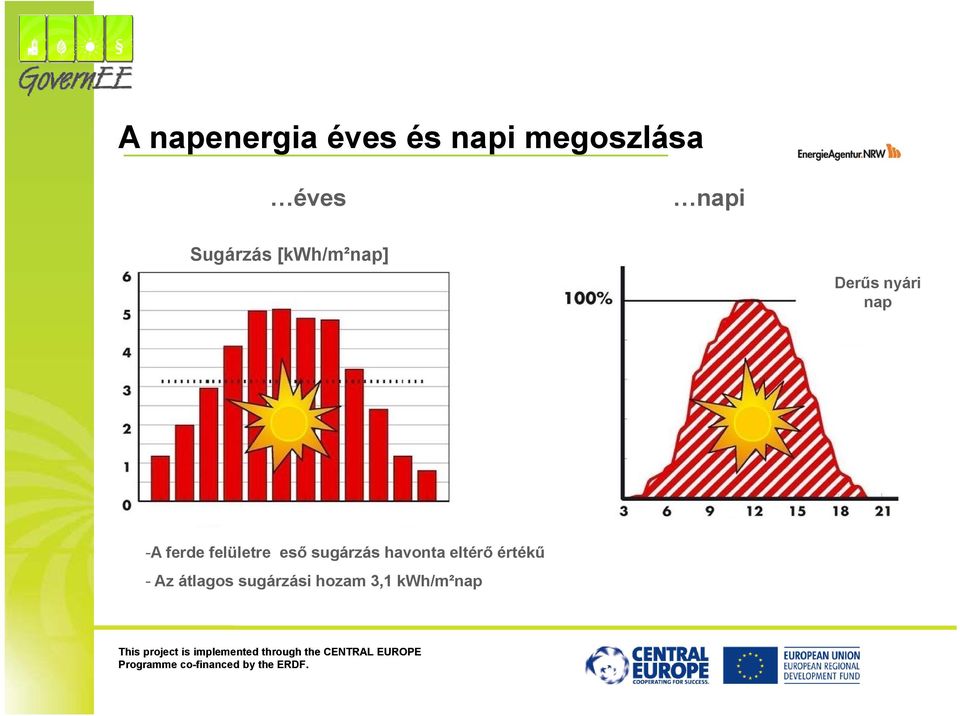

4 A napenergia éves és napi megoszlása éves napi Sugárzás [kwh/m²nap] Derűs nyári nap -A ferde felületre eső sugárzás havonta eltérő értékű - Az átlagos sugárzási hozam 3,1 kwh/m²nap

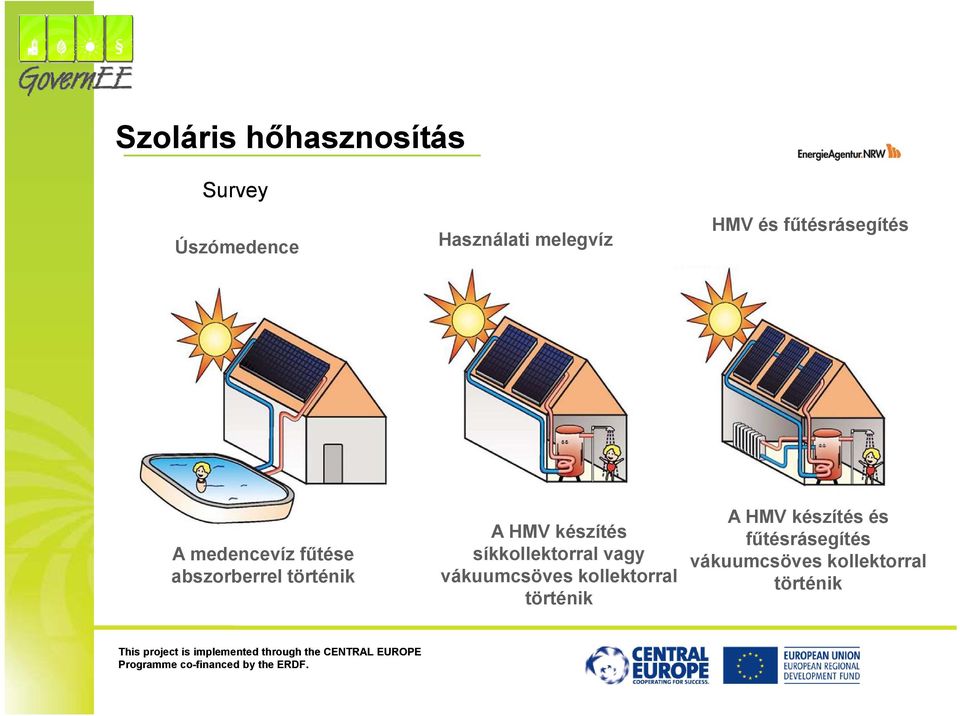

5 Szoláris hőhasznosítás Survey Úszómedence Használati melegvíz HMV és fűtésrásegítés A medencevíz fűtése abszorberrel történik A HMV készítés síkkollektorral vagy vákuumcsöves kollektorral történik A HMV készítés és fűtésrásegítés vákuumcsöves kollektorral történik

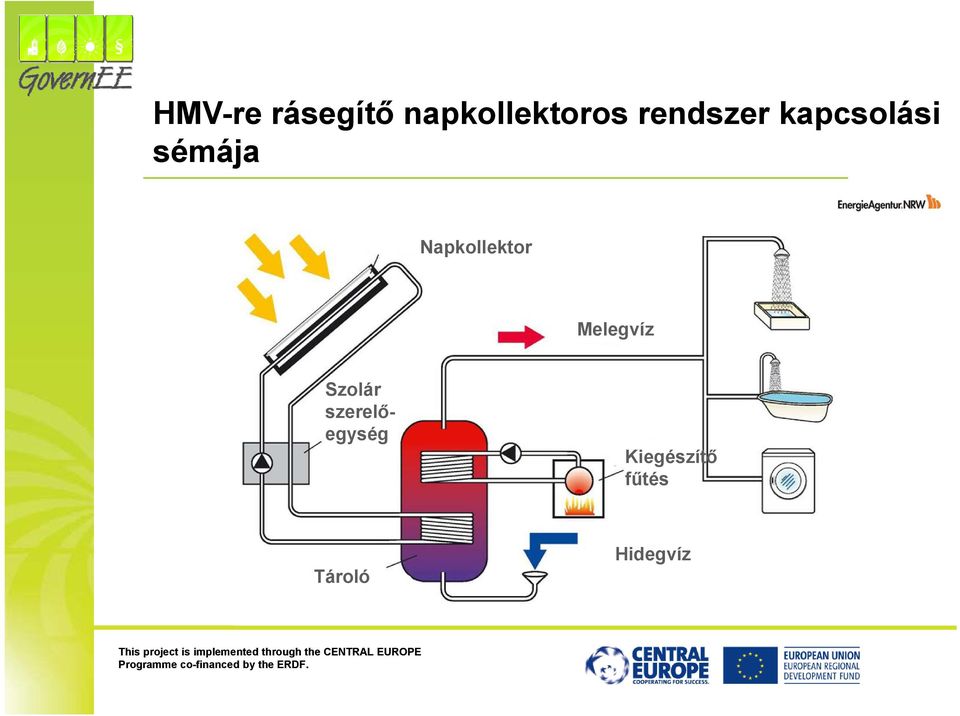

6 HMV-re rásegítő napkollektoros rendszer kapcsolási sémája Napkollektor Melegvíz Szolár szerelőegység Kiegészítő fűtés Tároló Hidegvíz

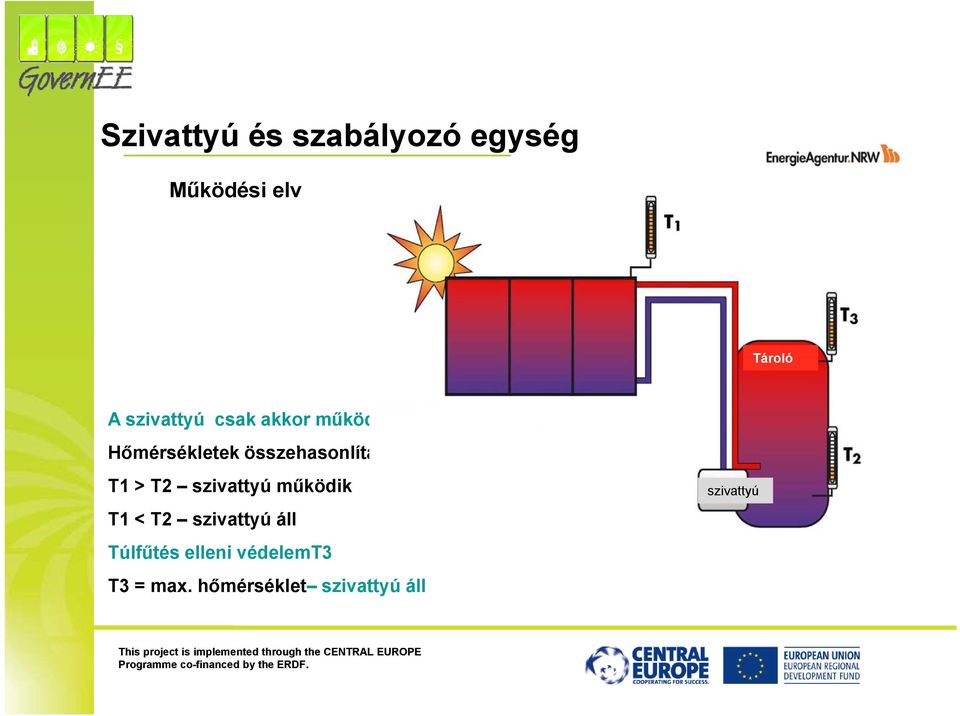

7 Szivattyú és szabályozó egység Működési elv Tároló A szivattyú csak akkor működik, ha megéri Hőmérsékletek ékl k összehasonlítása T1 T2 T1 > T2 szivattyú működik T1 < T2 szivattyú áll Túlfűtés elleni védelemt3 T3 = max. hőmérséklet szivattyú áll szivattyú

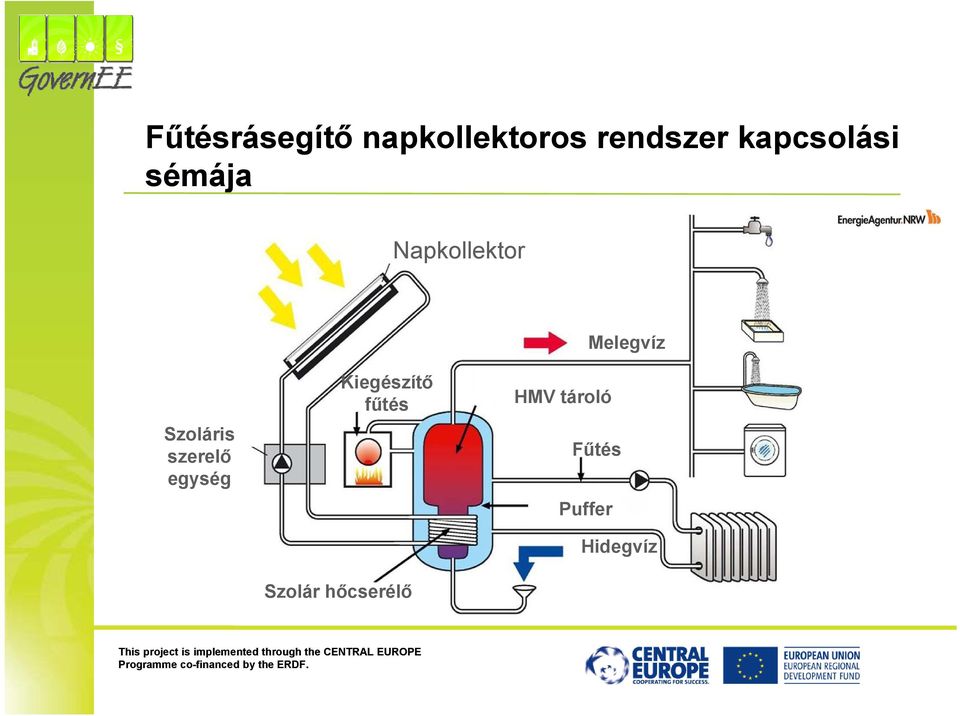

8 Fűtésrásegítő napkollektoros rendszer kapcsolási sémája Napkollektor Melegvíz Szoláris szerelő egység Kiegészítő fűtés Szolár hőcserélő HMV tároló Fűtés Puffer Hidegvíz

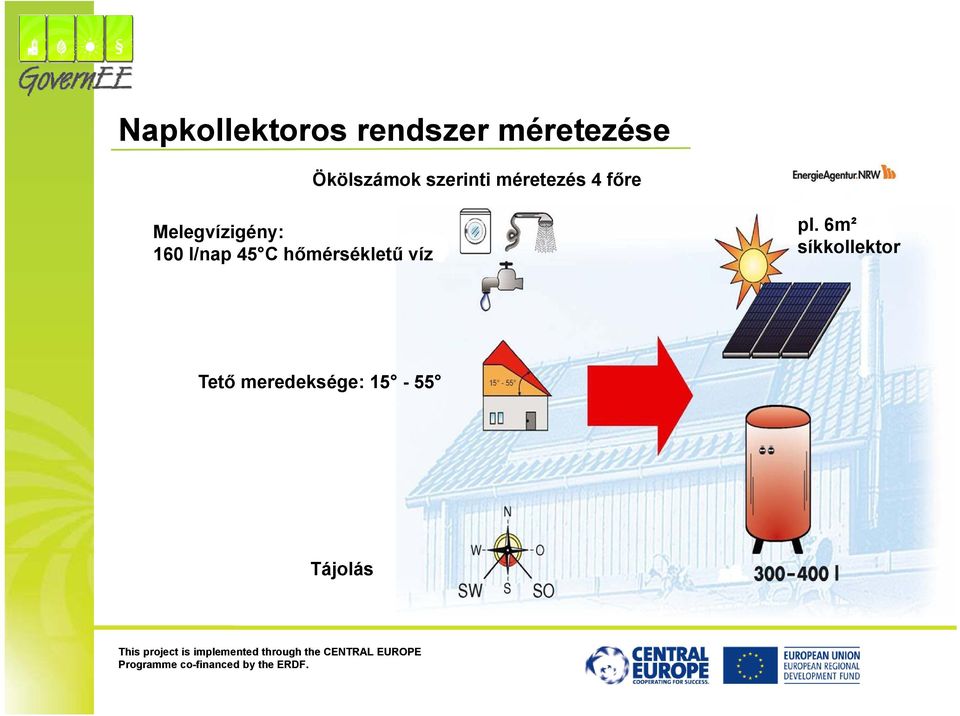

9 Napkollektoros rendszer méretezése Ökölszámok szerinti méretezés 4 főre Melegvízigény: 160 l/nap 45 C hőmérsékletű víz pl. 6m² síkkollektor Tető meredeksége: Tájolás

10 Napkollektoros rendszer költsége (D) Használati melegvíz termelő rendszer (kivitelezéssel és ÁFA-val) (6m² kollektor kt felület és 400 l tároló) Fűtésrásegítő rendszer (kivitelezéssel és ÁFA-val) (12m² kollektor felület és 800 l tároló) Drágább, ha: Tetőbe integrált kollektorokkal Lapostetőre etöté történő ő szerelés seeés Vákuumcsöves kollektorokkal

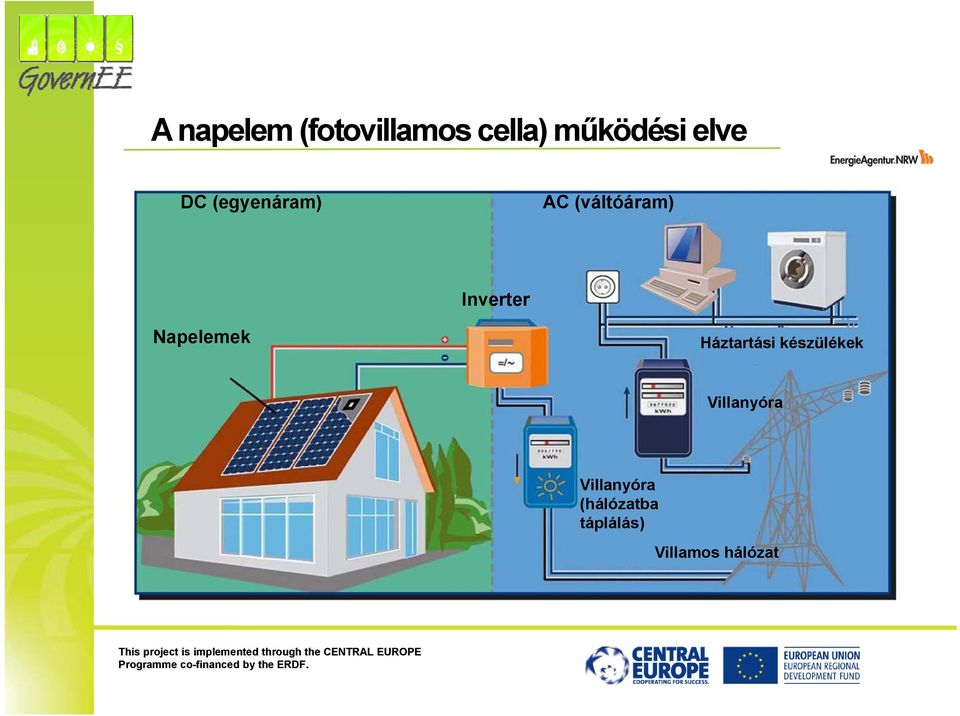

11 A napelem (fotovillamos cella) működési elve DC (egyenáram) AC (váltóáram) Inverter Napelemek Háztartási készülékek Villanyóra Villanyóra (hálózatba táplálás) Villamos hálózat

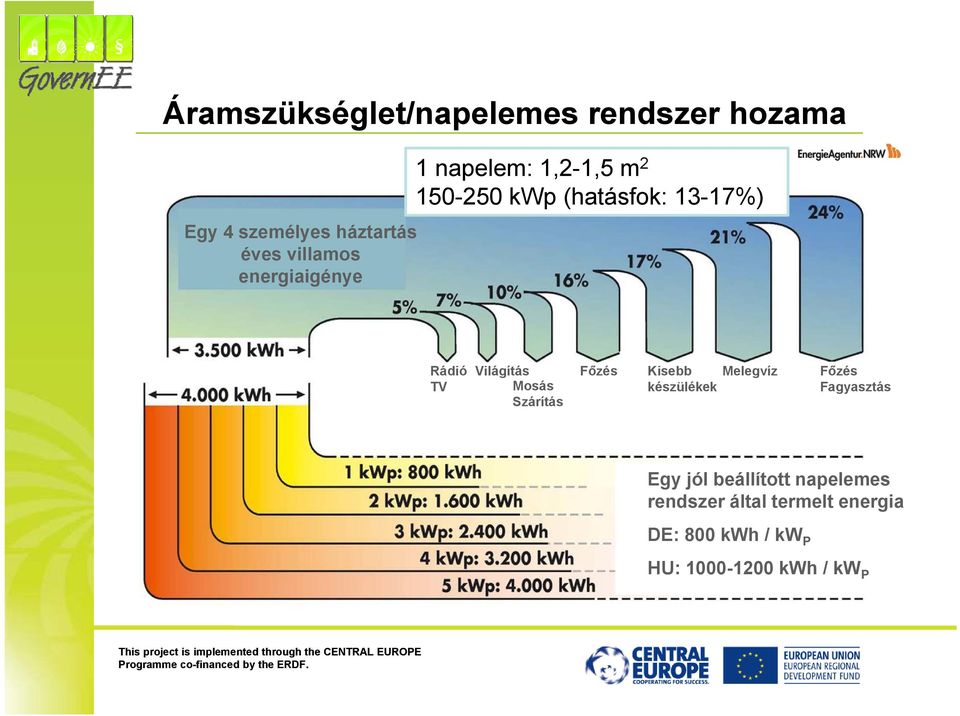

12 Áramszükséglet/napelemes rendszer hozama Egy 4 személyes háztartás éves villamos energiaigénye 1 napelem: 1,2-1,5 m kwp (hatásfok: 13-17%) Rádió TV Világítás Mosás Szárítás Főzés Kisebb Melegvíz készülékek Főzés Fagyasztás Egy jól beállított napelemes rendszer által termelt energia DE: 800 kwh / kw P HU: kwh / kw P

13 Napcella működése Napsugárzás (fotonok) Fém elektródák áram felhasználó N-zóna Elektromos mező Elektromos mező (pn-kapcsolat) Fém elektróda P-zóna

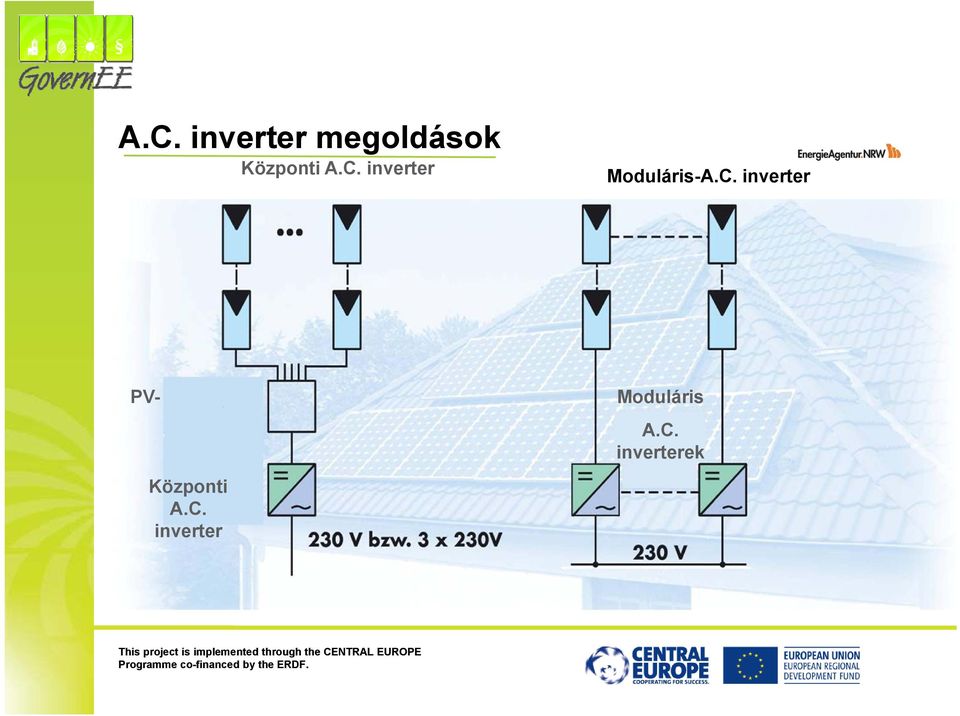

14 A.C. inverter megoldások Központi A.C. inverter Moduláris-A A.C. inverter PV- Központi A.C. inverter Moduláris A.C. inverterek

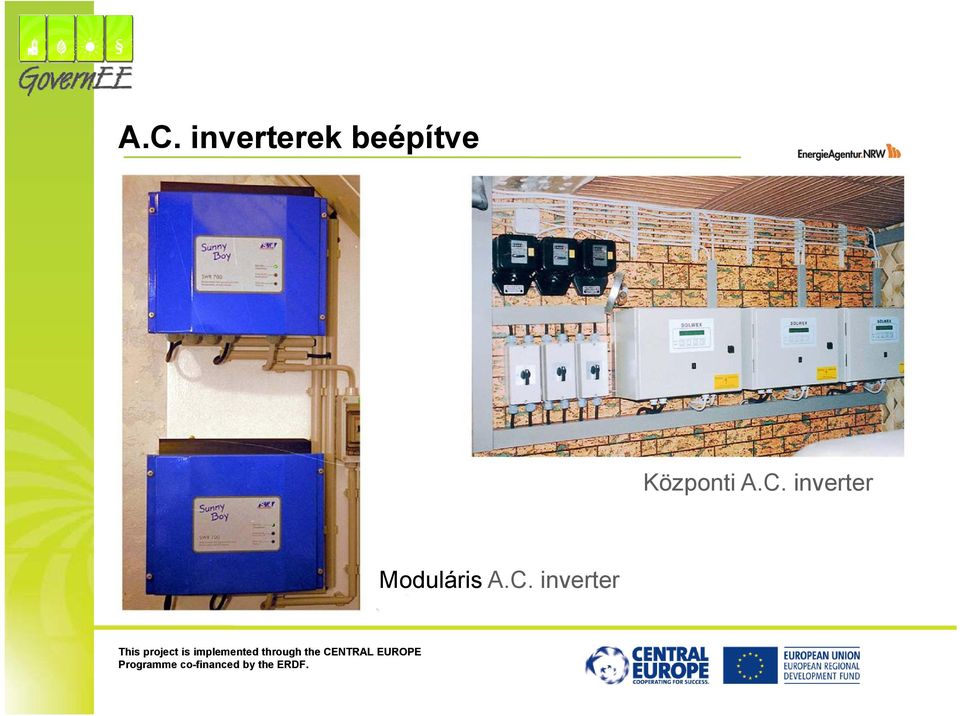

15 A.C. inverterek beépítve Központi A.C. inverter Moduláris A.C. inverter
