1 SOLART-SYSTEM KFT. Napenergiás berendezések tervezése és kivitelezése 1112 Budapest XI. Gulyás u 20. Telefon : Telefax : mail@solart-system.hu web: KVÁZIAUTONÓM NAPELEMES DEMONSTRÁCIÓS ÁRAMFORRÁS A kváziautonom napelemes demonstrációs áramforrás az autonóm áramellátás és a hálózatra táplálás üzemének kiváló demonstrációs és kutatási eszköze. Az autonóm áramellátásnál a fogyasztók áramellátása hálózattól függetlenül napelemekkel történik. A hálózatra táplálásnál a napelemek energiáját a villamos hálózatba táplálják. Villamos hálózattal rendelkező fogyasztók kváziautonóm napenergiás energia ellátásánál pedig a fogyasztók energiaellátása általában napelemekkel történik, de hálózat kimaradás esetén autonóm áramforrásként működik és így a folyamatos áramellátás biztosítható. A rendszer olyan tulajdonságokkal is rendelkezik, hogy a terhelés függvényében a napelemekkel termelt energia többlet automatikusan a hálózatra táplálható. A kváziautonóm napelemes áramellátás az igényeknek megfelelő napelemes energiatermelésre, teljesítményre, autonómitásra tervezhető. A kváziautonóm napelemes oktatási áramforrás mérő és monitoráló rendszerrel rendelkezik, amellyel a berendezés működése folyamatosan kiértékelhető. A mérő és monitoráló rendszer nemcsak a villamos, hanem a meteorológiai jellemzőket is méri. A mérő és monitoráló rendszerhez számítógép csatlakoztatható. 7/1

hu KVÁZIAUTONÓM NAPELEMES DEMONSTRÁCIÓS ÁRAMFORRÁS A kváziautonom napelemes demonstrációs áramforrás az autonóm áramellátás és a hálózatra táplálás üzemének kiváló demonstrációs és kutatási eszköze.

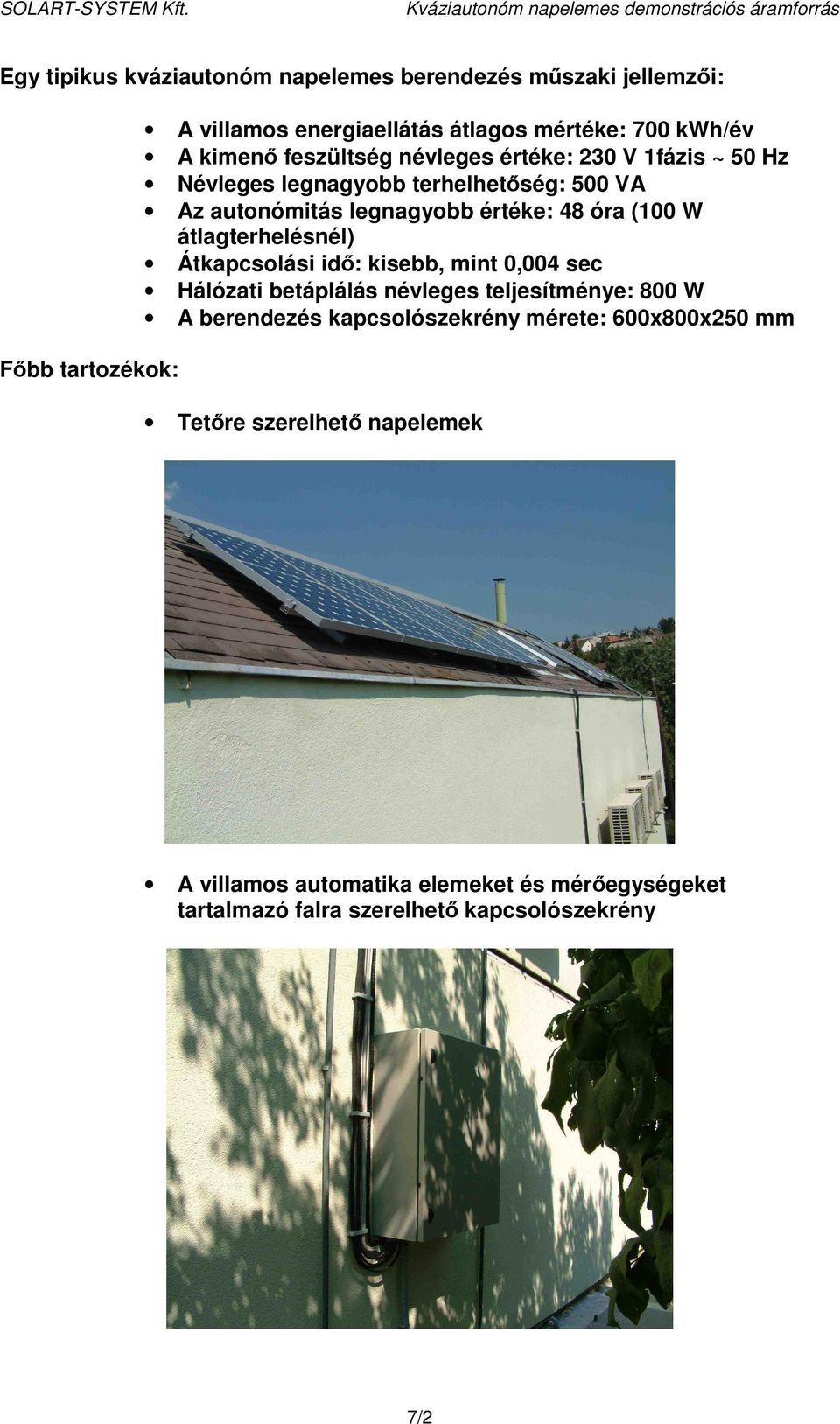

2 Egy tipikus kváziautonóm napelemes berendezés műszaki jellemzői: Főbb tartozékok: A villamos energiaellátás átlagos mértéke: 700 kwh/év A kimenő feszültség névleges értéke: 230 V 1fázis ~ 50 Hz Névleges legnagyobb terhelhetőség: 500 VA Az autonómitás legnagyobb értéke: 48 óra (100 W átlagterhelésnél) Átkapcsolási idő: kisebb, mint 0,004 sec Hálózati betáplálás névleges teljesítménye: 800 W A berendezés kapcsolószekrény mérete: 600x800x250 mm Tetőre szerelhető napelemek A villamos automatika elemeket és mérőegységeket tartalmazó falra szerelhető kapcsolószekrény 7/2

(100 W átlagterhelésnél) Átkapcsolási idő: kisebb, mint 0,004 sec Hálózati betáplálás névleges teljesítménye: 800 W A berendezés

3 Villamos energiatároló akkumulátorok Főbb mérési és monitorálási jellemzők az alábbiak. Meteorológiai és környezeti jellemzők: - Globál napsugárzás a napelemek síkjában (G m ) - Globál napsugárzás vízszintes síkban (G h ) - Környezeti hőmérséklet a napelem környezetében (T amm ) - Környezeti hőmérséklet árnyékban (T am ) - Külső páratartalom (H am ) - Globál sugárzás érzékelő hőmérséklete a napelem síkjában (T m ) - Akkumulátor tér hőmérséklete (T amb ) - Szélsebesség a napelem modulok környezetében (v w ) - Szélirány a napelem modulok környezetében (D w ) - Csapadék a napelem modulok környezetében (Pr) - Légnyomás (p) - Belső hőmérséklet (T in ) - Belső páratartalom (H in ) - Idő (t) Villamos jellemzők: - Akkumulátor egység töltőárama (I bin ) - Napelemek akkumulátortöltésre és a terhelésre szolgáltatott árama (I bi ) - Napelemek akkumulátortöltésre és a terhelésre szolgáltatott töltése (I bi x t) - Akkumulátor egység feszültsége (V b ) - Akkumulátor egység terhelő árama (I bou ) 7/3

Környezeti hőmérséklet árnyékban (T am ) - Külső páratartalom (H am ) - Globál sugárzás érzékelő hőmérséklete a napelem síkjában (T m ) - Akkumulátor tér hőmérséklete (T amb ) - Szélsebesség a

4 - A terhelés napenergiából felvett árama (I ui ) - A terhelés napenergiából felvett töltése (I ui x t) - Az akkumulátor hálózati töltőárama (I uo ) - Az akkumulátor hálózati töltésfelvétele (I uo x t) - A terhelés teljesítménye (P acu ) - A terhelés energiafogyasztása (E acu ) - Hálózatról felvett teljesítmény (P aci ) - Hálózatról felvett energia (E aci ) - Hálózatra táplálás teljesítménye (P aco ) - Hálózatra táplált energia (E aco ) - Napelem modulok árama hálózatra táplálás esetén (I pv ) - Napelem modulok feszültsége hálózatra táplálás esetén (V pv ) Meteorológiai jellemzők napelemes szélirány, szélsebesség, napsugárzás, csapadék, hőmérséklet, páratartalom érzékelői Meteorológiai jellemzők mérési tartományai - Külső belső hőmérsékletmérés tartománya: -30 o C +70 o C - Napsugárzás mérés max: lux. - Szélirány és szélsebességmérés max: 200 km/h - Csapadékmérés max: 3999 mm - Légnyomás mérés tartománya: hp - Adattároló képesség: 1024 adatcsomag - Az érzékelőkkel a kapcsolat 433,92 MHz -es rádiófrekvencián - Az érzékelőkkel a kapcsolat 3 percenként - PC RS232 interface software-el 7/4

aco ) - Hálózatra táplált energia (E aco ) - Napelem modulok árama hálózatra táplálás esetén (I pv ) - Napelem modulok feszültsége hálózatra táplálás esetén (V pv ) Meteorológiai jellemzők napelemes

5 Meteorológiai jellemzők belső saját kijelző egysége Monitorált meteorológiai jellemzők számítógépes megjelenítése 7/5

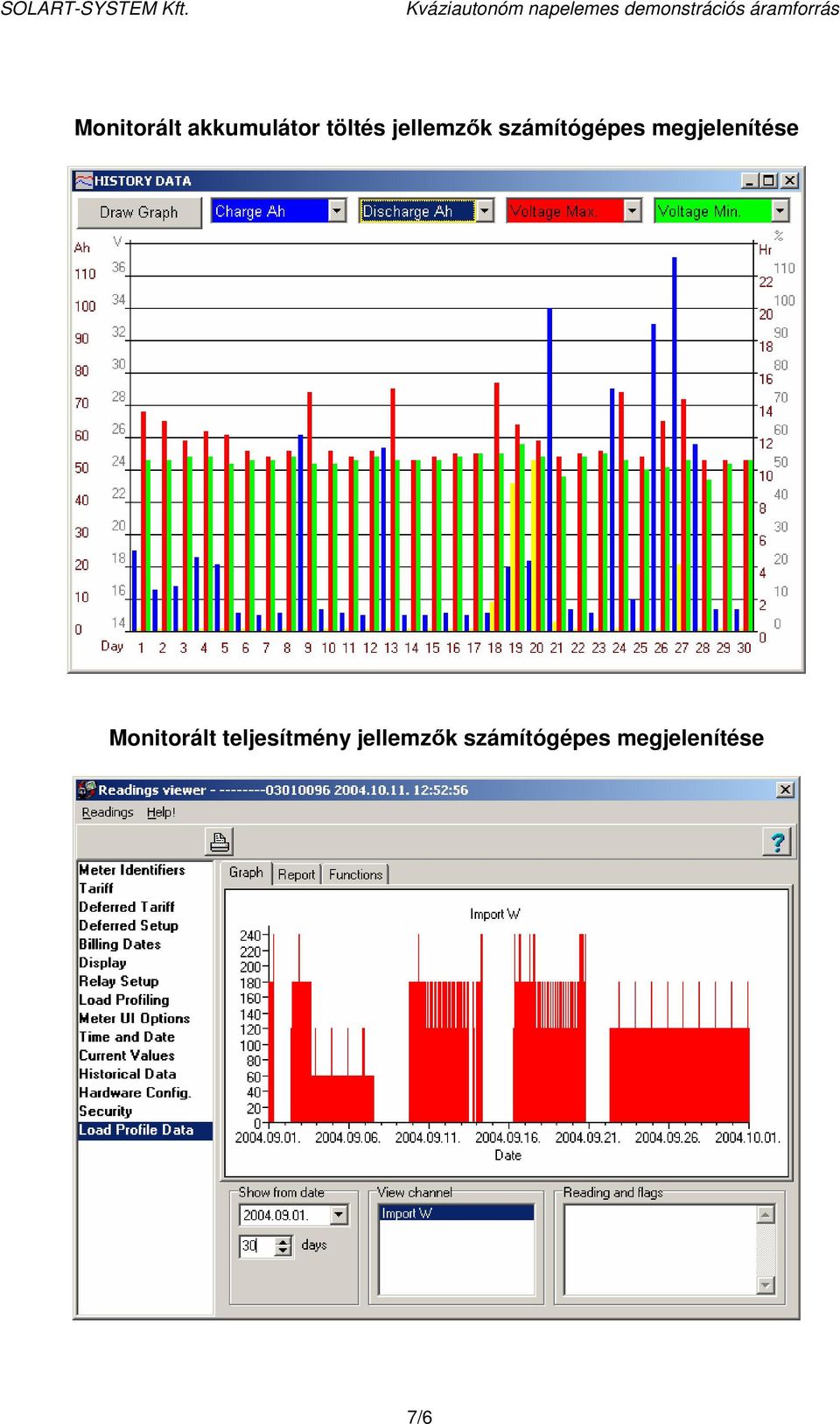

6 Monitorált akkumulátor töltés jellemzők számítógépes megjelenítése Monitorált teljesítmény jellemzők számítógépes megjelenítése 7/6

7 Monitorált napsugárzási jellemzők számítógépes megjelenítése Measurement values to SBC+PPBn SN: :+RADIATION (W/m2) : : : : : : :00 Time Monitorált hálózatratáplált energiatöbblet számítógépes megjelenítése Measurement values to ,5 4 3,5 SBC+PPBn SN: :E-today (kwh) 3 2,5 2 1,5 1 0, : : : : : : :00 Time 7/7
