2011. április 6. Herbert Ferenc AEE-Győr NAPELEMEK VILLAMOS RENDSZERBE ILLESZTÉSE

Átírás

1 2011. április 6. Herbert Ferenc AEE-Győr NAPELEMEK VILLAMOS RENDSZERBE ILLESZTÉSE

2 NAPELEM TÁBLA TÍPUSOK Flexi Monokristályos Polikristályos Vékony film

3 EGY TIPIKUS 200 Wp NAPELEM TÁBLA JELLEMZŐ KARAKTERISZTIKÁI

4 A TELJES MAGYAR VILLAMOSENERGIA FOGYASZTÁS TÍZSZERESE ÉRKEZIK NAPENERGIA FORMÁJÁBAN HAZÁNK TERÜLETÉRE

5 A napelemes rendszerek telepítése évi 30 50% növekedést mutat

6 Kristályos technológia Európa: Németország (82) Olaszország (47) Spanyolország (35) Más országok (93) Ázsia: Kína (590) Japán (14) India (56) Más országok (87) Amerika: USA (55) Kanada (12) Más országok (5) Egyéb: Afrika (5) Közel-kelet (4) Vékony film technológia Amorf: Működő (130) Épülő (10) CdTe: Működő (5) Épülő (8) CIS család: Működő (36) Épülő (18) Havonta új napelem gyártó cégek jelennek meg a piacon termékeikkel. A táblázatban összefoglaltam, hogy a világon 2010 végén kb napelem gyártó volt.

7 Kristályos technológiájú napelem gyártók megoszlása

8 Kiskereskedelmi napelem árak alakulása

9 Tipikus családi ház a PV hálózatszinkron termelés alapegysége

10 60 kwp rendszer telepítése a szolnoki önkormányzat tetején

11 500kW teljesítmény egy betonházas inverter egységben

12 Új Buda Önkormányzata 20 kwp Foto: KLNSyS

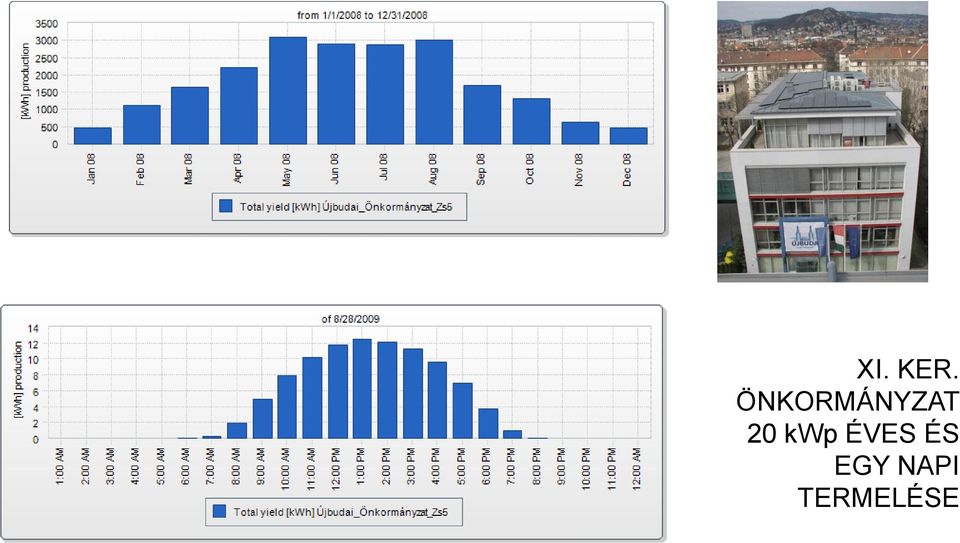

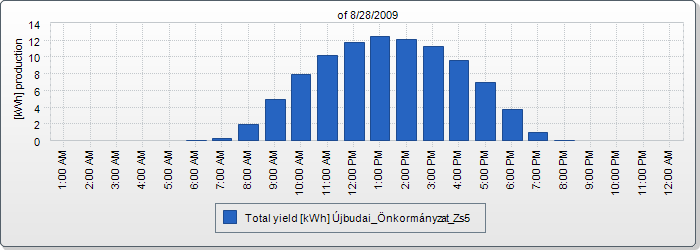

13 XI. KER. ÖNKORMÁNYZAT 20 kwp ÉVES ÉS EGY NAPI TERMELÉSE

14 BUDAPEST, XI. KER. ÖNKORMÁNYZAT 20 kwp TESCO GYÁL LOGISZTIKAI KÖZPONT 20 kwp JAN. 1-TŐL DEC. 31.-IG 20,4 MWh JAN.1-TŐL DEC. 31.-IG 32,9 MWh + 61 % 20 kwp FIXEN TELEPÍTETT ÉS 20 kwp NAPKÖVETŐ VILLAMOSENERGIA TERMELÉSÉNEK ÖSSZEHASONLÍTÁSA CSAK ERRE AZ ESETRE IGAZ! EU ÁTLAG KB %

15 A NAPKÖVETŐ ÜZEMMÓDBAN DOLGOZÓ RENDSZER ÉS NAPI SUGÁRZÁSI GÖRBE ÖSSZEHASONLÍTÁSA

16 ENERGIA TERMELÉS HŐMÉRSÉKLET FAKTOR

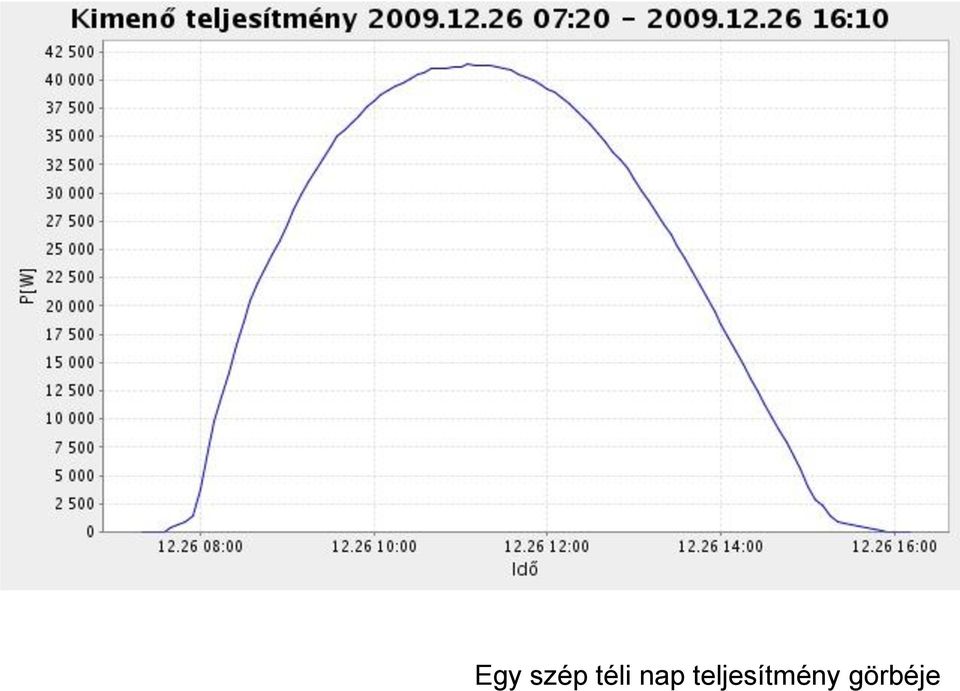

17 Egy szép téli nap teljesítmény görbéje

18 évek havi napenergia termelése hazánkban

19 Energia termelés azonos típusú inveterrel különböző és azonos napelemekkel

20 NAPELEM ÉPÍTÉSZET VÁV UNION KFT. ÉPÜLETE PANELÉPÜLET, MAJD NAPELEMMEL BURKOLVA

21 NAPELEM ÉPÍTÉSZET VÁV UNION KFT. ÉPÜLETE

22 2005 VÁV UNION KFT. 16 kwp

23 A sok előnnyel rendelkező napelemes rendszerek helyet kérnek a villamosenergia termelésünkben, hogy csendben hozzájárulnak ellátásunk biztonságához és nemzeti jövedelmünk termeléséhez.

24 KERINGATLAN 2010.

25 KERINGATLAN 2010.

26 KERINGATLAN 2010.

27 KERINGATLAN 2010.

28 Ker-Ingatlan tény PVGIS kalkulátor Dátum Vékonyfilm Polykristály Monokristály Amorf Kristályos kwh/kwp/hó kwh/kwp/hó kwh/kwp/hó kwh/kwp/hó Eltérés (%) kwh/kwp/hó Eltérés (%) Január 0,54 0,41 0,24 1,25 231% 1,26 526% Február 0,95 0,67 0,59 2,00 211% 2,01 341% Március 3,39 3,20 2,53 2,96 87% 2,94 116% Április 4,19 3,79 3,17 3,96 95% 3,90 123% Május 4,04 3,63 3,02 4,47 111% 4,38 145% Június 4,71 4,03 3,41 4,67 99% 4,57 134% Július 5,30 4,40 3,78 4,95 93% 4,84 128% Augusztus 4,70 4,05 3,42 4,40 94% 4,30 126% Szeptember 2,86 2,75 2,25 3,68 129% 3,62 161% Október 2,40 2,48 2,00 2,63 109% 2,61 130% November 1,29 1,23 1,03 1,48 115% 1,48 144% December 0,50 0,43 0,28 0,95 190% 0,95 345% Szumma 34,87 31,08 25,70 37,40 107% 36,86 143% Tényleges mérés és PVGIS elméleti számítás összehasonlítása 2010 évre

29 4 kw os inverter hálózat szinkron inverter

30 Az inverter kijelzőjén minden paraméter megjeleníthető

31 Napelemes rendszereknél fontos a környezeti adatok mérése is

32 A NAPELEMES VILLAMOSENERGIA TERMELÉS ELŐNYEI A tetőre szerelt napelemek árnyékoló hatása nyáron több Ckal csökkenti az épület belső hőmérsékletét, Csúcsidőben termeli a legtöbb villamosenergiát, amikor a hűtő rendszerek a legnagyobb terhelést jelentik a hálózat számára, A rendszer mozgó alkatrészt nem tartalmaz, igen nagy megbízhatósággal, minimális karbantartási igénnyel termeli a villamos energiát, Ha egyszer megépült, min. 25 évig napról napra csendben, zaj nélkül villamos energiát termel nulla CO2 kibocsátás mellett, Megvalósítja a decentralizált energiatermelést annak minden előnyével, Mérsékeli a hagyományos energiahordozóktól való függést, ezzel nemzeti jövedelmet tart itthon, Gyorsan megépíthető, széles határok között 1 kw 50 MW A Nap az utóbbi néhány millió évben még soha nem emelte az energia sugárzás díját.

33 Voltaport napelemes árnyékoló tető elektromos hajtású haszonjárműhöz

34 Siemens és Porsche két szakmai nagyhatalom egy karosszériában

35 A bezárt Rancho Seco atomerőmű újrahasznosítása

36 Óbudai Egyetem Kandó C épületén lévő mérő rendszer Köszönöm megtisztelő figyelmüket. WEB: herbert.ferenc@kvk.obuda-uni.hu Mobil:
