1 A napenergia hasznosítás lehetőségei Energetikai szakmai nap Budapest Főváros Önkormányzata Főpolgármesteri Hivatal

2 A Föld energiaforrása, a földi élet fenntartója a Nap Nap legfontosabb tulajdonságai Belsejében magfúzió, vagyis termonukleáris hőtermelés zajlik. Életkor: 5 milliárd év Hátralévő életkor: ~ 5 milliárd év Felületi hőmérséklete: ~6000 C Elektromágneses sugárzást bocsát ki Teljesítménye:4x10 23 kw Föld-Nap távolság: ~150 millió km Földfelszínre érkező teljesítmény: 173x10 12 kw A föld felszínére kb. negyed óra alatt érkezik annyi energia a Napból, mint az emberiség teljes éves energiaigénye.

3 Mekkora mennyiségű napsugárzás érkezik Magyarország területére egy év alatt? Több mint 380-szor annyi, mint Magyarország teljes éves energiaszükséglete. (Magyarország területe négyzetkilométer. Egy négyzetméter vízszintes felületre egy év alatt a gyengébb sugárzási adottságú részeken is kb kwh energia érkezik a Napból. A teljes területre tehát összesen kwh = PJ (1 kwh= J). Magyarország egy éves energiafelhasználása kb PJ. Tehát az érkező napsugárzás és az energia-felhasználás aránya: PJ / PJ = 380.)

4 A földfelszínre érkező napsugárzás teljesítménye

5 Napsugárzás éves eloszlása

6 Napsugárzás éves eloszlása Napsugárzás déli tájolású és 45 -os dőlésszögű felületre 2004-től 2013-ig. Átlagos éves napsugárzás: 1367 kwh/m 2

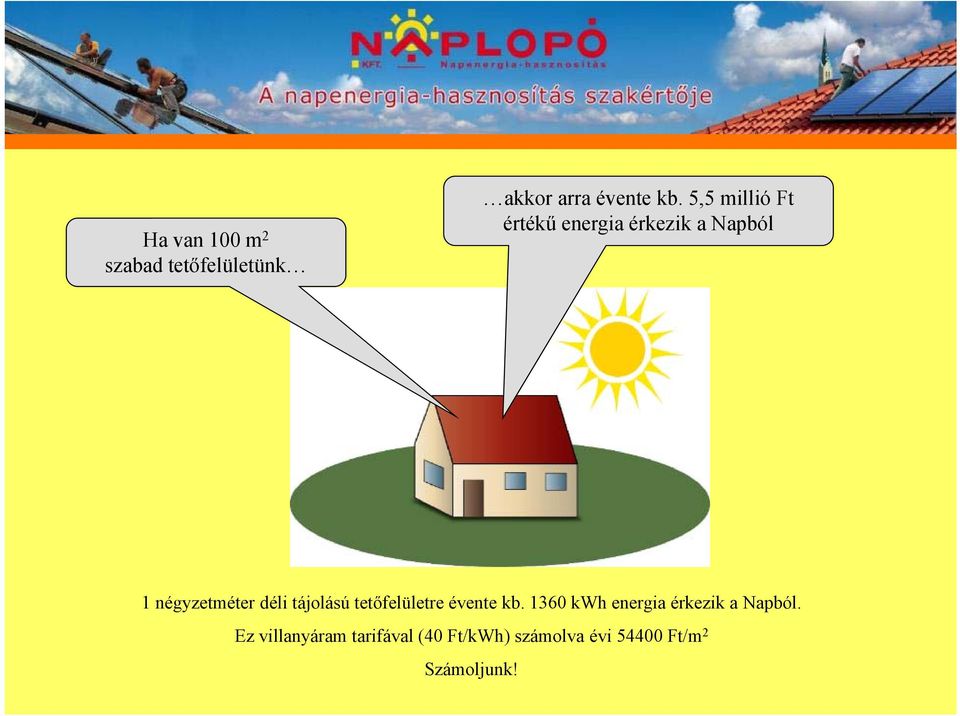

7 Ha van 100 m 2 szabad tetőfelületünk akkor arra évente kb. 5,5 millió Ft értékű energia érkezik a Napból 1 négyzetméter déli tájolású tetőfelületre évente kb kwh energia érkezik a Napból. Ez villanyáram tarifával (40 Ft/kWh) számolva évi Ft/m 2 Számoljunk!

8 Vízszintes felületre érkező globális napsugárzás Magyarországon A legnagyobb különbség az országrészek között: 8% Az ország egész területe alkalmas a napenergia gazdaságos hasznosítására!

9 Európai kitekintés 16,5 millió m 2 1,5 millió m 2 4,5 millió m ezer m 2

10 Hogyan hasznosítható a napsugárzás épületek esetében? Passzív hasznosítás (építészeti eszközökkel) Áramtermelés napelemekkel Hőtermelés napkollektorokkal

11 Napkollektoros rendszerek Napkollektorok

12 Napkollektoros rendszerek Mennyi napsugárzást tudunk hasznosítani napkollektorokkal? 50 liter víz 10 C-ról 50 C-ra melegítésének hőszükséglete Déli tájolású, 45 -os dőlésű felületre érkező, és ebből napkollektorokkal hasznosítható napsugárzás havi megoszlása Magyarországon Érkező napsugárzás: Hasznosítható napsugárzás: ~ kwh/(m 2.év) ~ kwh/(m 2.év)

13 Családi házak Melegvíz készítés Fűtés rásegítés Medence fűtés Épület hőszükséglet és a hasznosítható napenergia aránya

14 Nagyobb létesítmények A cél általában használati-melegvíz készítés Vállalkozások, ipar, kereskedelem 70,00 [GJ/hónap] Kazánok hőmennyisége 60,00 Napkollektorok hőmennyisége 50,00 40,00 30,00 57,09 40,93 33,45 19,42 14,34 7,49 6,70 8,10 16,25 31,14 45,60 57,81 Társasházak 20,00 10,00 0,00 29,82 33,98 34,60 36,22 40,94 33,26 22,82 25,08 6,28 11,87 10,97 5,51 jan febr márc ápr máj jún júl aug szept okt nov dec Turisztika, vendéglátás Napkollektorokkal és hagyományos hőtermelővel fedezett hőszükséglet aránya

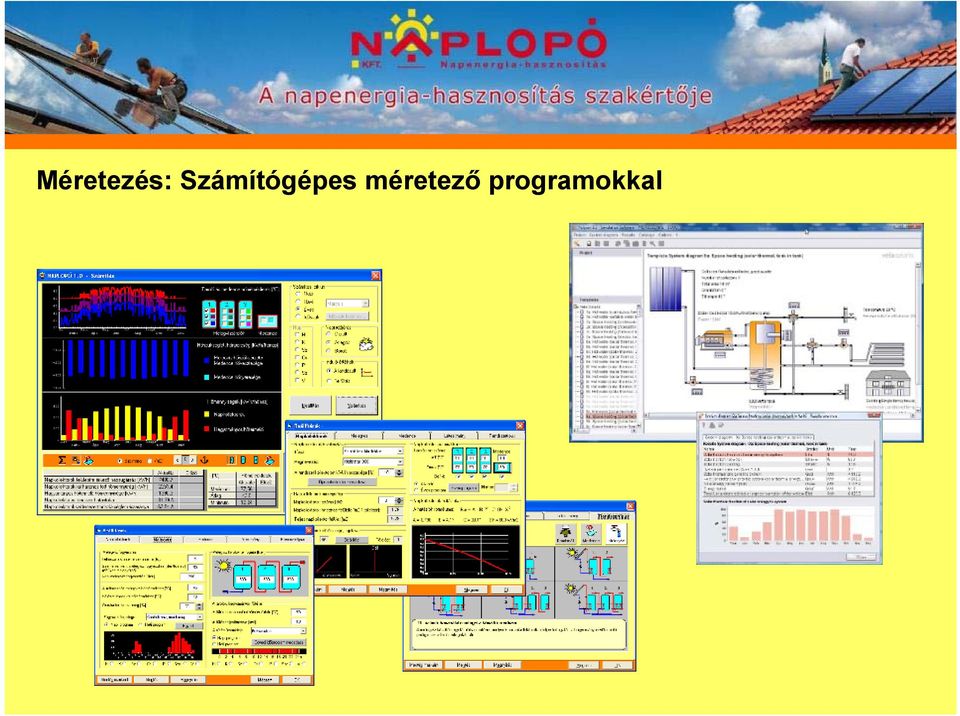

15 Méretezés: Számítógépes méretező programokkal

16 Napkollektoros rendszerek kialakítása Napkollektorok Tároló Szabályozó Csővezeték rendszer Szoláris szerelési egység Tágulási tartály

17 Napkollektorok felszerelése Tetőbe integrált beépítés Tetőhéjalás fölé szerelés

18 Napkollektorok felszerelése

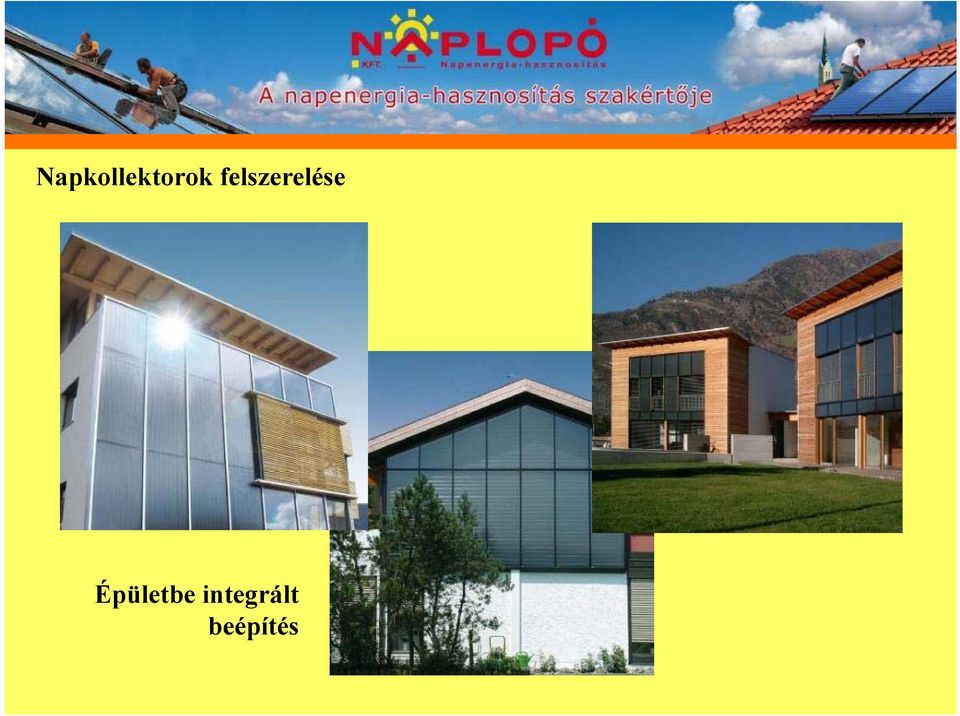

19 Napkollektorok felszerelése Épületbe integrált beépítés

20 Napkollektorok felszerelése Az érkező napsugárzás mennyisége az elnyelőfelület dőlésszöge és tájolása függvényében

21 Napelemes rendszerek Napelem cellák Monokristályos Polikristályos Vékonyréteg

22 Napelemes rendszerek

23 Napelemes rendszerek Monokristályos Polikristályos

24 Napelemes rendszerek Hálózatra visszatápláló rendszer Szigetüzemű rendszer

25 Hálózatra visszatápláló napelemes rendszer működése

26 Hálózatra visszatápláló napelemes rendszer működése

27 Napelemes rendszerek

28 Napelemes rendszerek

29 Napkollektor és napelem összehasonlítása

30 Napkollektor és napelem összehasonlítása Felület Névleges teljesítmény Éves energiahozam

31 Napkollektor és napelem összehasonlítása

32 Napkollektor és napelem összehasonlítása Energiaárak összehasonlítása

33 Napkollektor és napelem összehasonlítása Napkollektoros és napelemes rendszerek felépítése

34 Napkollektor és napelem összehasonlítása Napkollektoros és napelemes rendszerek gazdaságossága

35 Javaslat a napkollektoros rendszerek megtermelt hőenergia alapú támogatására

36 Legyen Ön is Naplopó! Köszönöm a figyelmet! Varga Pál cégvezető, Naplopó Kft.
