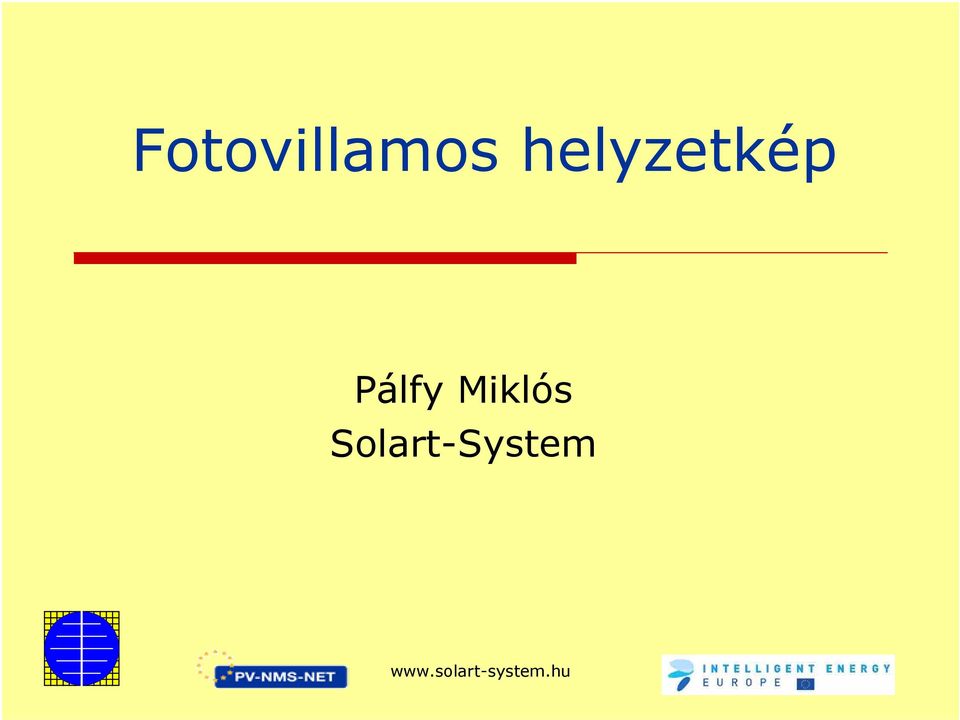

1 Fotovillamos helyzetkép Pálfy Miklós Solart-System 1

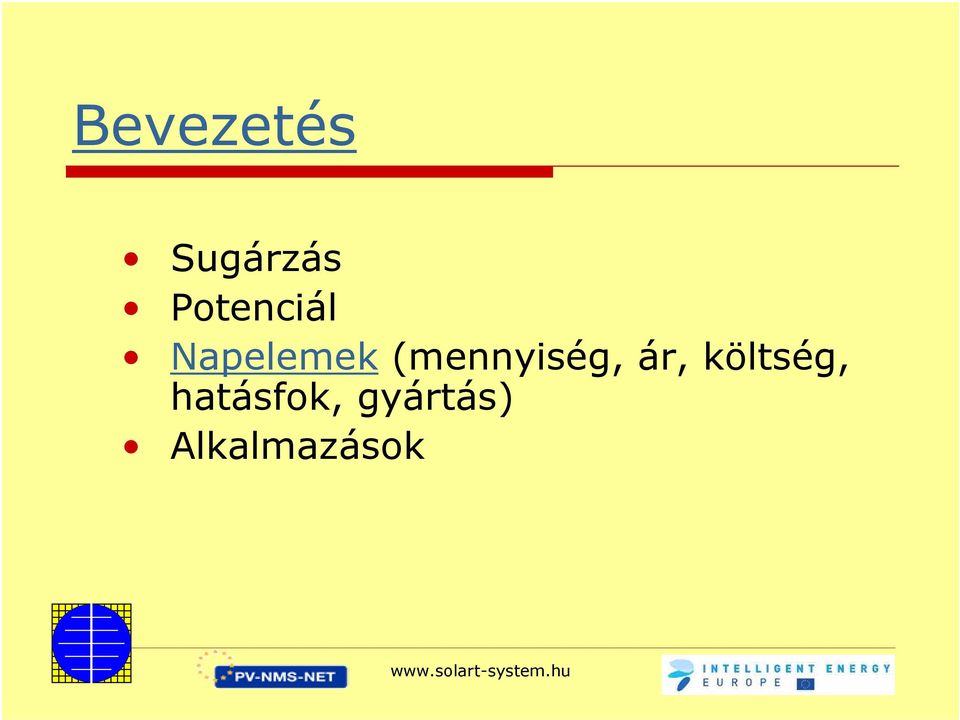

2 Bevezetés Sugárzás Potenciál Napelemek (mennyiség, ár, költség, hatásfok, gyártás) Alkalmazások 2

3 Sugárzási energia / kwh/m 2 Magyarország területére 1.16*10 14 kwh/év kwh/m 2 Legnagyobb nemzeti energia kincsünk! Ez 2900 szorosa az éves villamosenergia fogyasztásnak. Egy háztartás éves villamos-energia igénye = 2 m 2 -re érkező napenergia 3

4 Sugárzási térkép 4

5 POTENCIÁL ÖSSZESEN Vizszintes felület (km 2 ) 30 o os felület (km 2 ) 45 o os felület (km 2 ) 60 o os felület (km 2 ) Elvileg beépithető napelem felület (km 2 ) Valóságban kedvezően beépithető napelem felület (km 2 ) Beépitési dőlésszög ( o ) Beépithető napelem teljesitmény (MWp) Éves villamos energia termelés (10 9 kwh) Nagypanel és alagutzsalus házak 3,94 1,698 0, ,416 0, Egyéb lakóépületek , ,26025 Mezőgazdasági épületek 13,5 5,819 2, ,8325 0, Mezőgazdasági épületek 9,5445 9,545 4, ,5025 0, Oktatási épületek 1,68 0,724 0, ,5836 0, Oktatási épületek 2, ,771 1, ,7148 0, Önkormányzati épületek 1,992 0,859 0, , , Önkormányzati épületek 3, ,286 1, , , Gyep-legelő , ,95 246,93714 Új mezőgazdaságilag felszabadult területek , ,74 Vasútvonalak mentén 47,388 47,388 10, ,23 1, Autópályák mentén 1, ,342 0, , , Összesen 20631,112 47,388 78, , , , ,12 485,

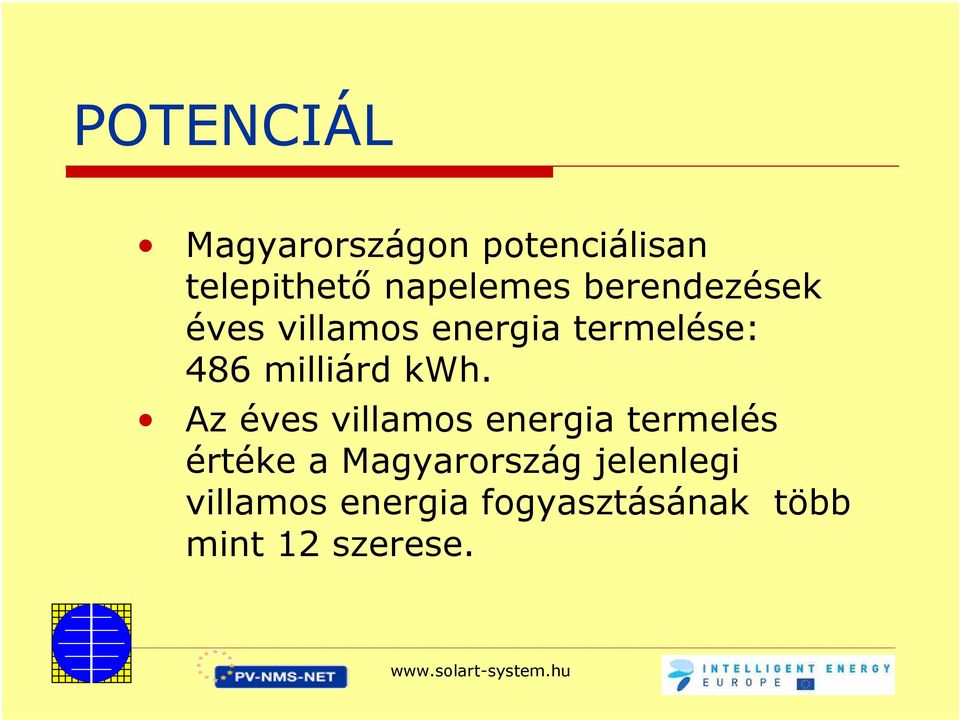

6 POTENCIÁL Magyarországon potenciálisan telepithető napelemes berendezések éves villamos energia termelése: 486 milliárd kwh. Az éves villamos energia termelés értéke a Magyarország jelenlegi villamos energia fogyasztásának több mint 12 szerese. 6

7 Mai helyzet 2008-ben 5850 MWp PV Éves növekedés 110%! 2009-ben 7310 MWp PV Éves növekedés 22%! 2010-ben MWp PV Éves növekedés 62%! 2011-ben MWp PV Éves növekedés 67%! (EPIA) EU a legnagyobb piac 2008-ban 82%, 2009-ben 77% 2010-ben 71% 2011-ben 75% (EPIA) 7

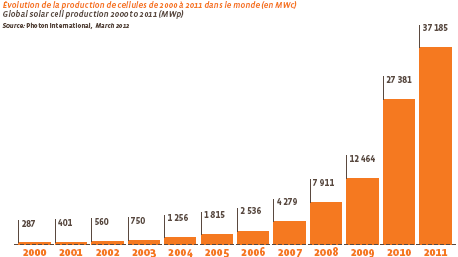

8 Napelem gyártás növekedése a világon Forrás:EUPVObserver 8

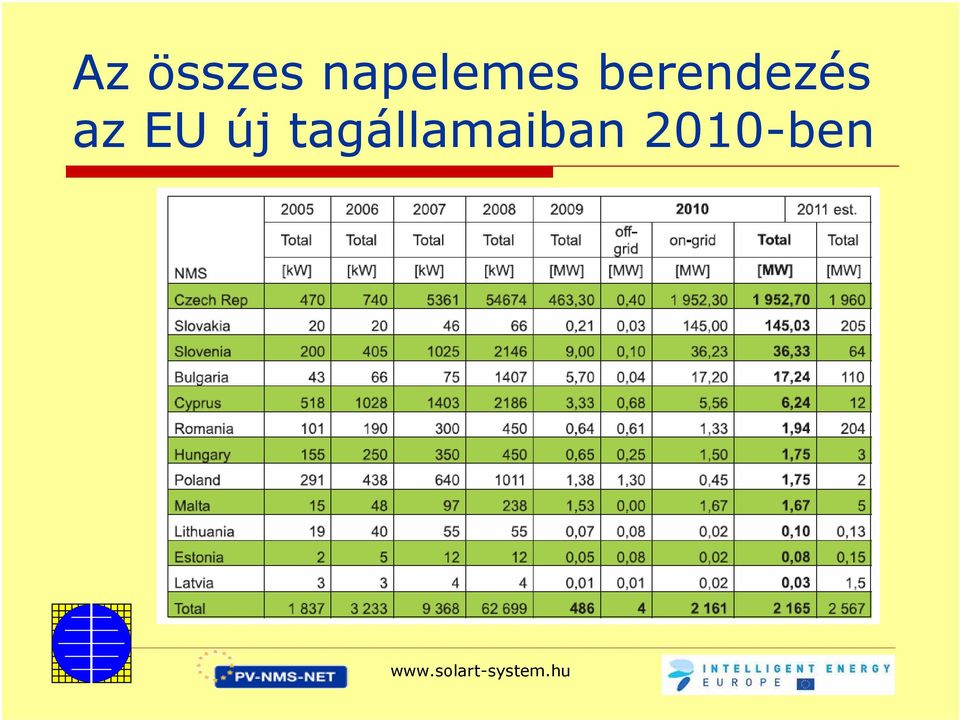

9 Az összes napelemes berendezés az EU új tagállamaiban 2010-ben 9

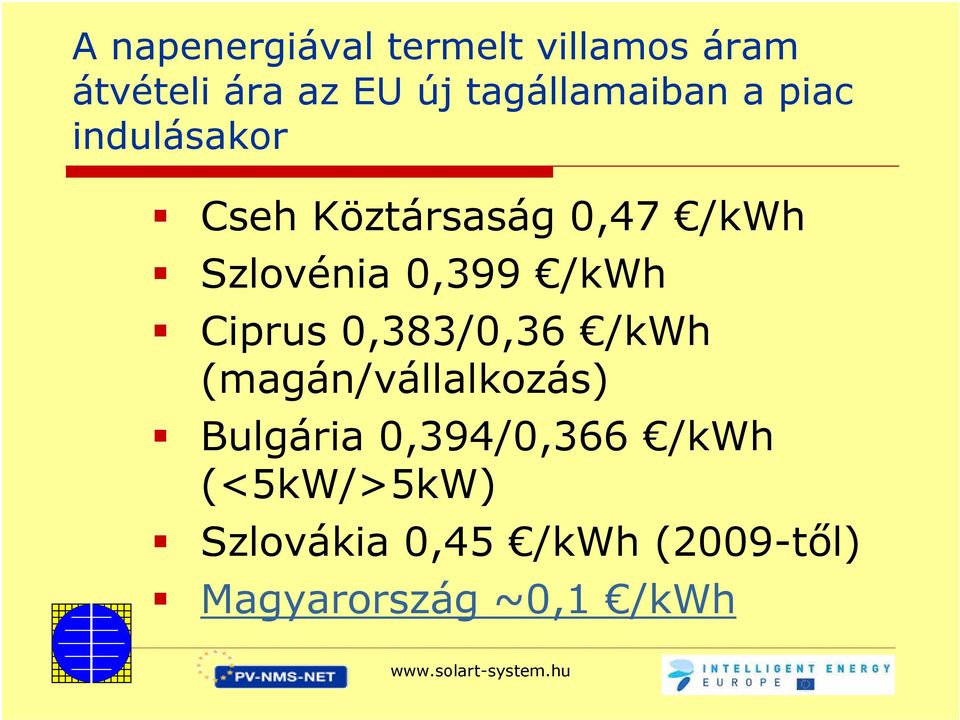

10 A napenergiával termelt villamos áram átvételi ára az EU új tagállamaiban a piac indulásakor Cseh Köztársaság 0,47 /kwh Szlovénia 0,399 /kwh Ciprus 0,383/0,36 /kwh (magán/vállalkozás) Bulgária 0,394/0,366 /kwh (<5kW/>5kW) Szlovákia 0,45 /kwh (2009-től) Magyarország ~0,1 /kwh 10

11 Magyarországi alkalmazások 2011-ben Felmérés 2003 óta (több száz levél) Gyártók, viszonteladók, szakcégek, áramszolgáltatók Hálózatra dolgozó rendszerek: kb.4000 kwp, kb.900 berendezés Autonom áramforrások: kb.100 kwp kb. 80 berendezés(300 kwp? kb. 200 berendezés?) 11

12 Magyarországi alkalmazások kw est 2012est off grid (kw) on-grid (kw) total (kw)

13 Napelem modulok eladási ára 13

14 Napelemes berendezésekkel előállitott villamos energia ára 2012 februárban (Forrás:Solarbuzz) PV moduls > 125W Residential: Rooftop PV modules, Σ 2kW grid connected+battery backup Commercial: Ground mounted PV modules, grid connected 50 kw Industrial: Flat roof mounted PV modules Grid connected 500 kw 14

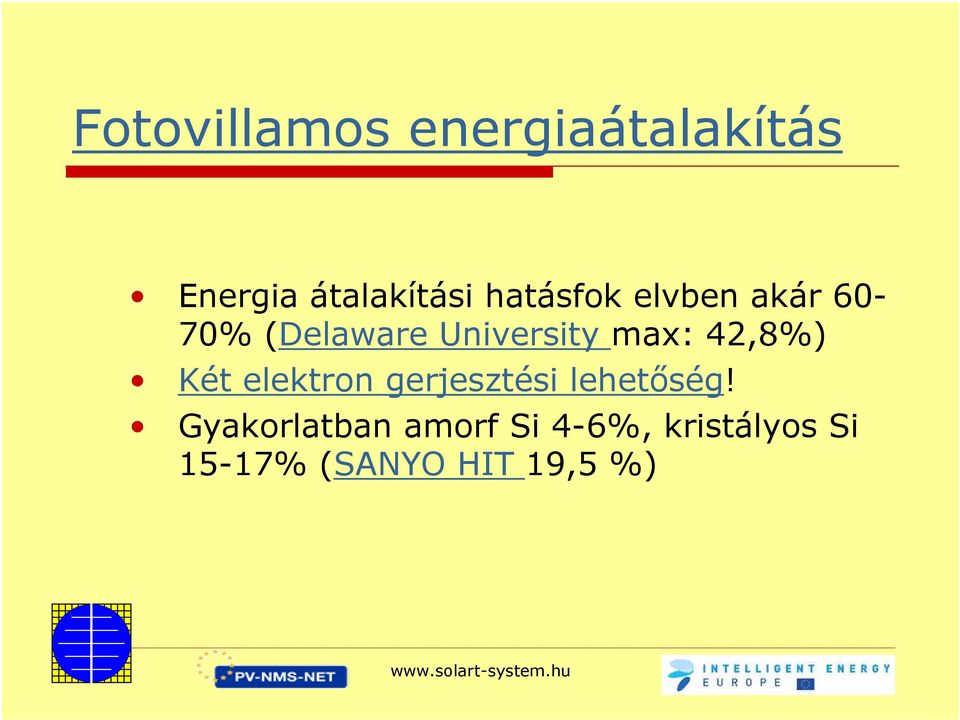

15 Fotovillamos energiaátalakítás Energia átalakítási hatásfok elvben akár 60-70% (Delaware University max: 42,8%) Két elektron gerjesztési lehetőség! Gyakorlatban amorf Si 4-6%, kristályos Si 15-17% (SANYO HIT 19,5 %) 15

16 Napelemgyártás Magyarországon VKI Pannonglas SOLARLAB Solart-System Dunasolar SANYO PV napelem gyár? Korax napelem gyár Heliogrid napelem gyár Rétság. (~70 MEuro beruházás) Genesis Környe. (~100 MEuro beruházás) 16

17 Napelemgyártás Magyarországon Napjainkban néhány új beruházás Great Solar, Berttyóujfalu 200 MWp (12,774 MEuro) AlternativEnergia.hu Greensolar, Budapest. FSD, Budaőrs. Jülich GLAS, Székesfehérvár. Solar Energy System, Komló. (4,44 MEuro)

18 SANYO 18

19 KORAX 19

20 Heliogrid 20

21 Alkalmazások Autonom áramforrások Hálózatra dolgozó rendszerek Kváziautonom áramforrások Közszükségleti cikkek 21

22 Hálózatkiépités vagy napelemes áramforrás [m] NAPELEMES ÁRAMFORRÁS OLCSÓBB HÁLÓZATKIÉPÍTÉS OLCSÓBB [kwh/év] 22

23 Az első hazai napelemes áramforrás 1975-ben 23

24 0,5/1,4 kw-os kombinált napelemesszélgenerátoros autonóm áramforrás 24

25 1,35 kwp kváziautonóm napelemes áramforrás 25

26 10 kwp lapostetőre szerelt napelemes áramforrás 26

27 19,6 kwp tetőre szerelt napelemes rendszer Budapesten 27

28 20,16 kwp tetőre szerelt napelemes rendszer Budapesten 28

29 3x7 kwp napkövetőre szerelt napelemes rendszer Gyálon 29

30 50 kwp állványzatra szerelt napelemes áramforrás 30

31 100 kwp tetőre szerelt napelemes áramforrás (2009) 31

32 403,1 kwp szabad földre telepitett napkövetős napelemes áramforrás (Újszilvás 2011 okt.) 32

33 Napelemes homlokzat 33

34 Napelemes homlokzat (forrás:soltrain) 34

35 Napelemes homlokzat (forrás:soltrain) 35

36 Napelemes homlokzat 36

37 Napelemes bevilágitó (forrás:soltrain) 37

38 Napelemes homlokzat (forrás:soltrain) 38

39 39 PV alkalmazások várható alakulása Magyarországon , , , , , ,5 6, sum.: 46046, , , , , , , , , , , , , , , , , , , ,5 0, , , ,75 0, , , ,25 0, , /1000m 3 / substitution/ton/ Gas subtitution CO 2 emission PJ MWh MWp Year

40 PV alkalmazások várható alakulása Magyarországon 2020-ig Cumulated PV installation in Hungary (forecast) PV electricity production in Hungary (forecast) M W p 10 1 M W h /y e a r , year year 40

41 EU PV Stratégiai Programja (SRA) 41

42 EU PV Stratégiai Programja (SRA) 42

43 Nálunk is süt a nap Köszönet a figyelemért! palfymiklos@solart-system.hu 43
