1 Napelemes rendszer a háztartásban Dr. Kádár Péter kadar.peter@kvk.uni-obuda.hu 1

2 Vázlat Szigetüzem Hálózati termelés ÓE KVK VEI laboratórium 2

3 Típusmegoldások Kategória jelleg tipikus költség összkapacitás / éves kihasználás / várható termelés Naperőmű 1-3 kw Esély van arra, hagy minden 200. ingatlan (kisfogyasztó) ilyen berendezést üzemeltessen (széleskörű támogatással ez elérhető) 1,5-3 MFt 50 MW 12% 55 GWh 3

4 Típusmegoldások Tanyai hibrid rendszerek 1-3 kw Szélturbinával kombinált autonóm rendszerek. 4 MFt 1,5 MW 12% 1,6 GWh Kép: Dr. Tóth Péter: Szélenergia hasznosítás Magyarországon, a jelenlegi helyzet és a jövőbeni kilátások - A MEGÚJULÓ ENERGIAFORRÁSOK felhasználás - HASZNOSÍTÁSÁRÓL nov. 18. konferencia; DEBRECEN 2008.Augusztus 27. 4

Tóth Péter: Szélenergia hasznosítás Magyarországon, a jelenlegi helyzet és a

5 Típusmegoldások Naperőmű kw Naperőmű kw Közintézményi szféra, minisztériumok, önkormányzato k, iskolák, kis irodák építhetnek ebben a kategóriában Lakóparkok, plazák, mallok, ipari üzemek, nagy irodaházak MFt MFt 20 MW 13% 23 GWh 50 MW 14% 61 GWh Kép: Solar village, California, idézve: Véghely Tamás: Településfejlesztés megújuló energiaákkal (Gaiasolar) 5

ipari üzemek, nagy irodaházak 15-30 MFt 250-400 MFt 20 MW 13% 23 GWh 50 MW 14% 61 GWh 1.

6 Típusmegoldások Naperőmű 5 MW Egyedi, kizárólag befektetői céllal, esetleg zöldmezős beruházás keretében 4-5 MrdFt 15 MW 15% 20 GWh 3 6

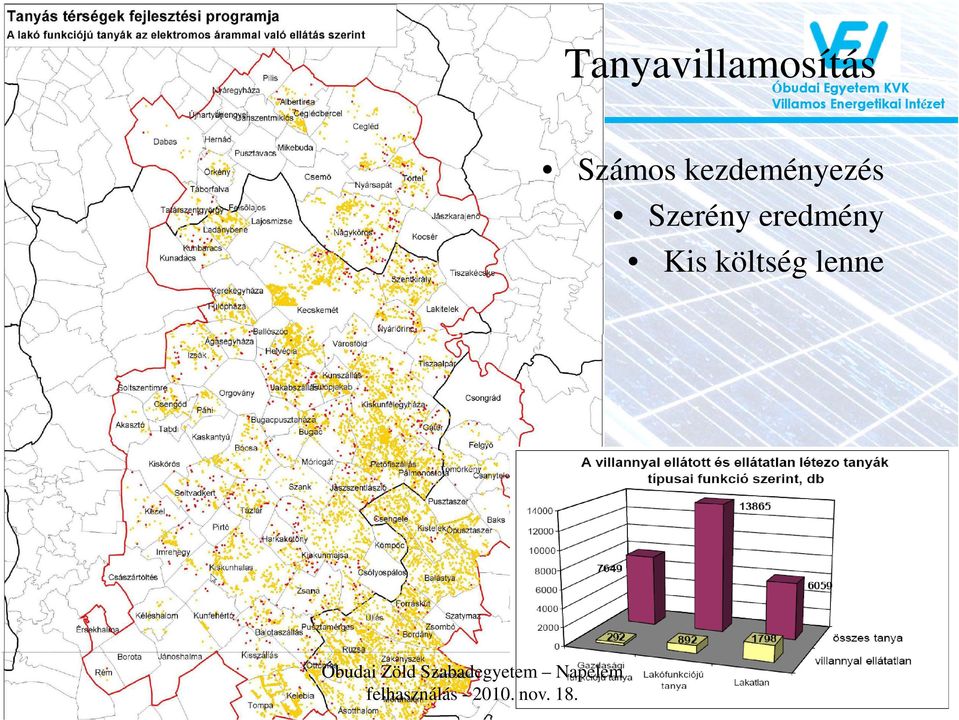

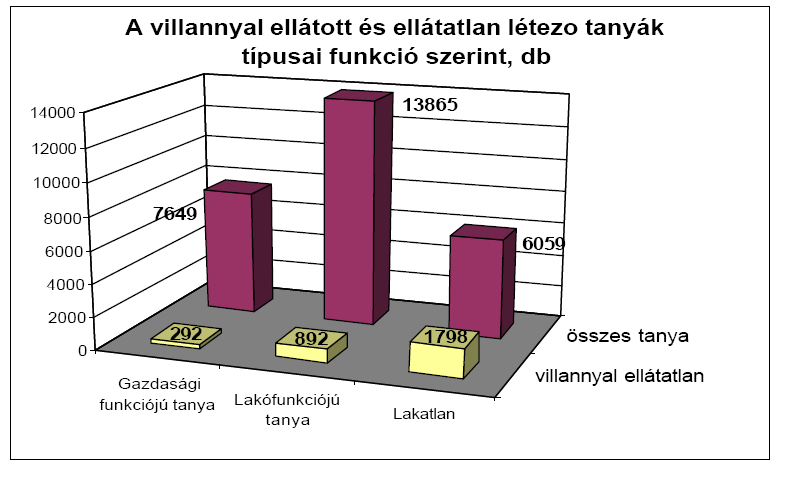

7 Tanyavillamosítás Számos kezdeményezés Szerény eredmény Kis költség lenne 7

8 Energiapark a tetőn: A megújuló energiák felhasználásának bemutatása 8

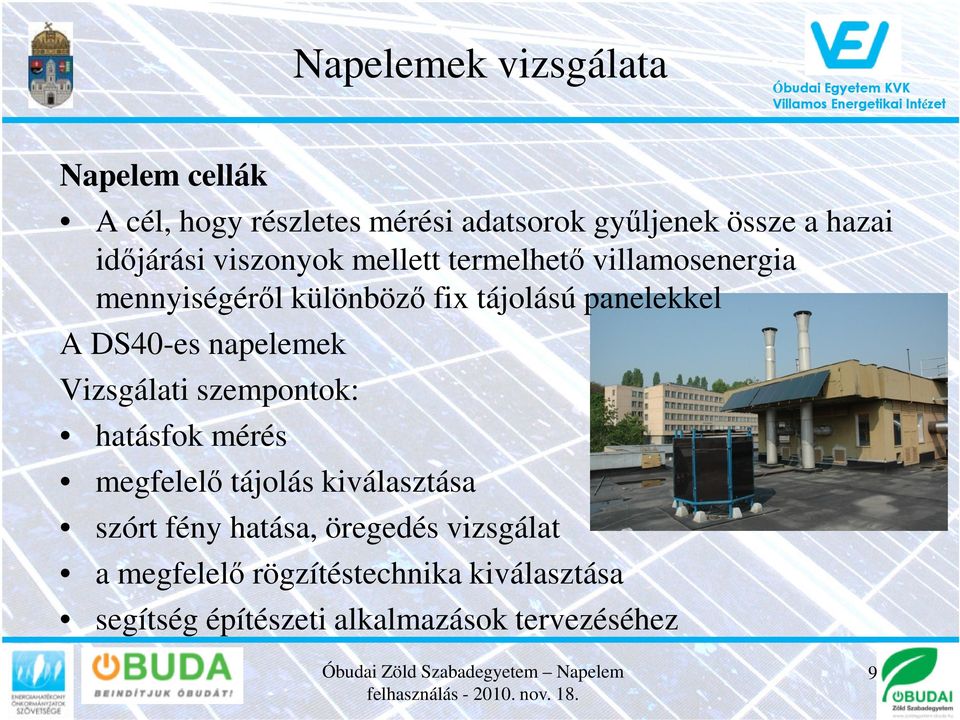

9 Napelemek vizsgálata Napelem cellák A cél, hogy részletes mérési adatsorok gyűljenek össze a hazai időjárási viszonyok mellett termelhető villamosenergia mennyiségéről különböző fix tájolású panelekkel A DS40-es napelemek Vizsgálati szempontok: hatásfok mérés megfelelő tájolás kiválasztása szórt fény hatása, öregedés vizsgálat a megfelelő rögzítéstechnika kiválasztása segítség építészeti alkalmazások tervezéséhez 9

DS40-es napelemek Vizsgálati szempontok: hatásfok mérés megfelelő tájolás kiválasztása szórt fény

10 M1-es laboratórium 10

11 Oktató panel 11

12 Mérési eredmények (Sütő Roland) állandó dőlésszög A os napelemcellák energiatermelési ingadozása a tájolás függvényében 250,00 D45 200,00 DNY45 Wh/0,8m 2 /nap 150,00 100,00 DK45 NY45 50,00 K45 0,00 -a os dőlésszögű napelemcellák esetében a déli tájolású cellához képest a délnyugati és délkeleti cella teljesítménycsökkenése alig 5%-os, de a nyugati és keleti cella teljesítménycsökkenése sem éri el a 15%-ot. - ha os dőlésszögű napelemcellákat vizsgálunk akkor a teljesítménycsökkenés még kisebb értéket vesz fel

teljesítménycsökkenése alig 5%-os, de a nyugati és keleti cella teljesítménycsökkenése sem éri el a 15%-ot.

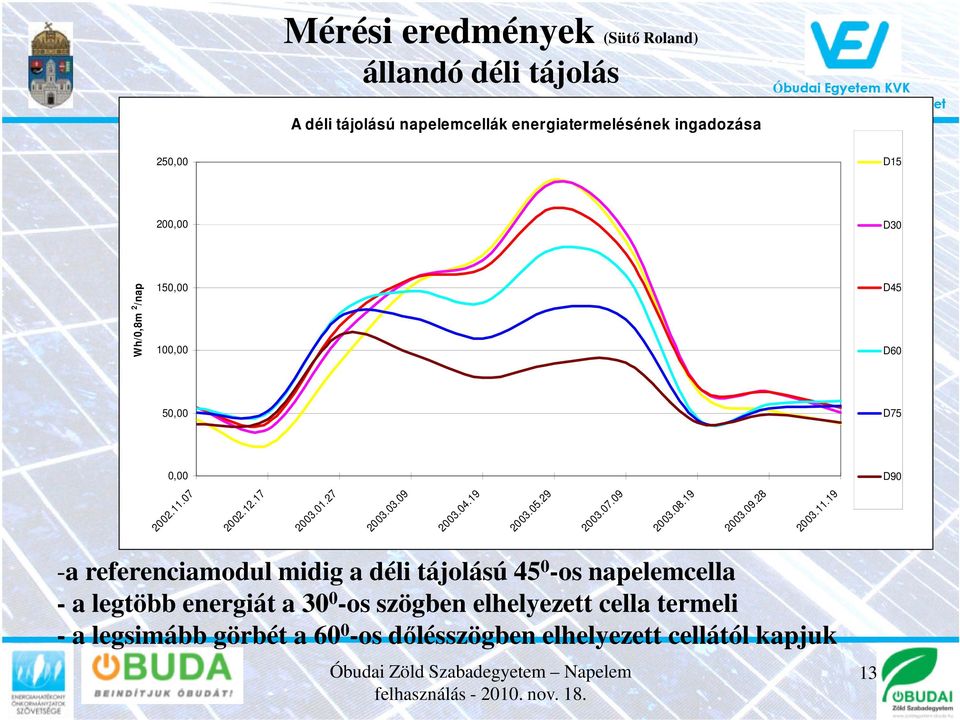

13 Mérési eredmények (Sütő Roland) állandó déli tájolás A déli tájolású napelemcellák energiatermelésének ingadozása 250,00 D15 200,00 D30 Wh/0,8m 2 /nap 150,00 100,00 D45 D60 50,00 D75 0,00 D a referenciamodul midig a déli tájolású os napelemcella - a legtöbb energiát a os szögben elhelyezett cella termeli - a legsimább görbét a os dőlésszögben elhelyezett cellától kapjuk 13

05.29 2003.07.09 2003.08.19 2003.09.28 2003.11.

14 Szigetüzem, szinkron üzem 14

15 Hálózatra csatlakozó rendszer elemei 15

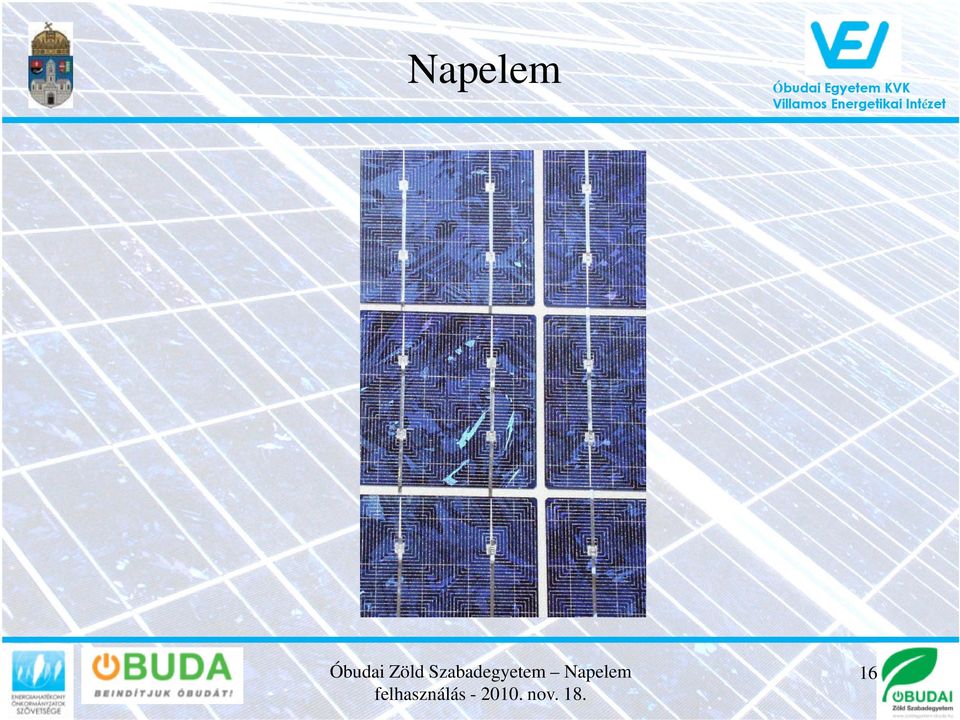

16 Napelem 16

17 Hálózatra szinkronizáló inverter 17

18 Ad-vesz mérő 18

19 Tényleges termelés 19

20 Szigetüzemű rendszer elemei 20

21 Napelem 21

22 Akkumulátor 22

23 Akku töltésszabályozó 23

24 Szabadon futó inverter 24

25 Tájékoztató költségek Kiépítés / teljesítmény 320 W 1920 W Csak napelem 400 eft 2,4 MFt Hálózatra tápláló rendszer 510 eft 3 MFt Szigetüzemű rendszer 710 eft* 3,9 MFt* Várható éves villamosenergiatermelés: kwh/év kwh/év Bruttó kiskereskedelmi árak * Az akkumulátorok kb. 10 éves élettartama miatt a napelemek 30 éves élettartama során + 2 garnitúra akkumulátort kell elhasználni, ami az induló költség kb. 50%-a. A jelenlegi átvételi ár mellett (26,46 Ft/kWh) a megtérülési idő kb év. (Feltételezve, hogy 100 kw alatti inverteres rendszer nettó ára kb. 1,25 MFt/kW, míg 100 kw felett pedig 1 MFt/kW.) 25

26 Köszönöm a figyelmet! 26
