1 Háztartási méretű kiserőmű hálózatra csatlakoztatása II. Villanyszerelő Konferencia az intelligens házakról és megújuló energiákról Előadás témája: Az alkalmazás alapja Kiserőművek csatlakoztatásának alapja A háztartási méretű kiserőművek Elemzések Tapasztalatok Kihívások, kitekintés 2 1

energiákról Előadás témája: Az alkalmazás alapja Kiserőművek

2 Megújulók és várható fejlődésük Megújuló energia hasznosítási célkitűzések: Megújuló energiaforrás felhasználás 2010-ig: 3,5%-ról 10%-ra (3,6% a villamos energiában) Megújuló energiaforrás felhasználás 2020-ig: Három 20-as szabály, illetve Magyarország 13% vállalása Nemzeti megújuló cselekvési terv (szén - atom - megújuló) 3 A kiserőműben termelt energia átvételének jogszabályi feltételei évi LXXXVI. Törvény 273/2007. (X. 19.) Korm. rendelet mód.: 350/2008. (XII. 31.) Korm. rendelet 117/2007. (XII.29.) GKM rendelet mód.: 42/2008. (XII. 31.) KHEM rendelet Elosztói szabályzat MSZ EN /2007. (XII.23.) Korm. Rendelet 4 2

- megújuló) 3 A kiserőműben termelt energia átvételének jogszabályi feltételei 2007. évi LXXXVI. Törvény 273/2007. (X. 19.) Korm. rendelet mód.: 350/2008. (XII.

3 Főbb fogalmak Erőművek: energia-átalakító létesítmény villamos energia termeléssel Kiserőmű: 50MW alatti teljesítőképességű erőmű Egyszerűsített engedély 0,5 MW felett Háztartási méretű kiserőmű: kisfeszültségű hálózatra csatlakozó, legfeljebb 50 kva 5 A háztartási méretű kiserőművek évi LXXXVI. Törvény (VET): olyan, a kisfeszültségű hálózatra csatlakozó kiserőmű, melynek csatlakozási teljesítménye nem haladja meg az 50 kva-t. Csatlakozási díj: 273/2007. (X. 19.) Korm. rendelet 5. (2) Egy adott csatlakozási ponton háztartási méretű kiserőművet létesíteni, illetve üzemeltetni a felhasználóként ugyanazon csatlakozási ponton rendelkezésre álló teljesítmény határáig a csatlakozási szerződés módosítása nélkül, a rendelkezésre álló teljesítményt meghaladó, de legfeljebb a VET pontjában meghatározott teljesítményig a csatlakozási szerződés megfelelő módosítása mellett, a hálózathoz való csatlakozásra vonatkozó külön jogszabály, továbbá az elosztói szabályzatban, és az elosztó üzletszabályzatában meghatározott részletes szabályok szerint lehet. 6 3

Törvény (VET): olyan, a kisfeszültségű hálózatra csatlakozó kiserőmű, melynek csatlakozási teljesítménye nem haladja meg az 50 kva-t. Csatlakozási díj: 273/2007. (X. 19.) Korm. rendelet 5.

4 Kereskedelmi átvétel Átvétel: 273/2007. (X. 19.) Korm. rendelet 5. (5) Ha a háztartási méretű kiserőmű a csatlakozási ponton a közcélú hálózatba villamos energiát betáplál, akkor a háztartási méretű kiserőmű üzemeltetőjével, mint felhasználóval jogviszonyban álló villamosenergia-kereskedő, illetve egyetemes szolgáltató elszámolási időszakonként a hálózatba összesen betáplált és vételezett villamos energia vonatkozásában a felek megállapodása szerint havi, féléves vagy éves szaldó elszámolást alkalmaz. Átvételi ár: 273/2007. (X. 19.) Korm. rendelet 5. (6): Amennyiben a vételezett és betáplált villamos energia mérlege alapján a villamosenergia-ellátási szabályzatokban meghatározott elszámolási időszakra számítva betáplálási többlet áll fenn, az elszámolás során betáplált villamosenergia-többletet a háztartási méretű kiserőmű üzemeltetőjével jogviszonyban álló kereskedő által a betápláló - mint felhasználó - részére értékesített villamos energia szerződés szerinti átlagos termékár + RHD 85%- ával kell elszámolni. 7 Kiserőművek csatlakozásának műszaki alapfeltételei (<50MW): KöF / KiF csatlakozási ponton 2% / 3% max. feszültségváltozás HFKV jelszint min.1% (0,8%), de csökkenés mértéke max. 0,1% Erőműi engedélyek, villamos tanúsítvány, minősítés Felharmonikus tartalom, flicker MSZ EN Generátor villamos paraméterei, adatlapja Aszinkron gép esetén a hálózatra csatlakozás szinkronfeltételei Meddő teljesítmény gazdálkodás, teljesítménytényező tartása Védelmi rendszerbe illeszkedés, tanúsítvány 100 msec alatti leválás üzemzavar esetén 5 percen túli visszakapcsolás stabil hálózati jellemzők mellett Szigetüzem elleni védelem Leválasztás biztosítása Elszámolási mérés kialakítása 8 4

villamosenergia-kereskedő, illetve egyetemes szolgáltató elszámolási időszakonként a hálózatba összesen betáplált és vételezett villamos energia vonatkozásában a felek megállapodása szerint havi,

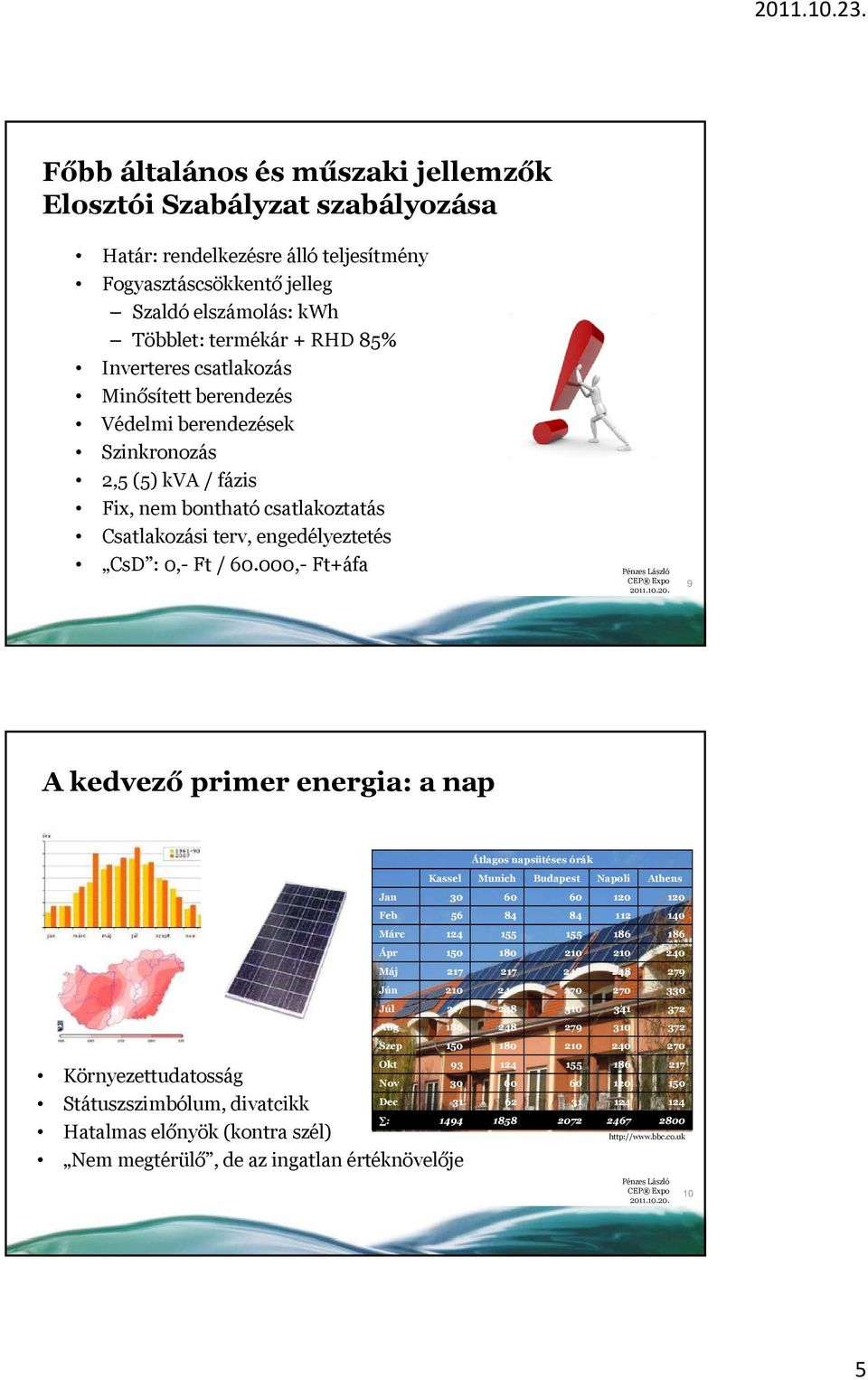

5 Főbb általános és műszaki jellemzők Elosztói Szabályzat szabályozása Határ: rendelkezésre álló teljesítmény Fogyasztáscsökkentő jelleg Szaldó elszámolás: kwh Többlet: termékár + RHD 85% Inverteres csatlakozás Minősített berendezés Védelmi berendezések Szinkronozás 2,5 (5) kva / fázis Fix, nem bontható csatlakoztatás Csatlakozási terv, engedélyeztetés CsD : 0,- Ft / ,- Ft+áfa 9 A kedvező primer energia: a nap Átlagos napsütéses órák Jan Feb Márc Ápr Máj Jún Júl Aug Szep Okt Kassel Munich Budapest Napoli Athens 120 Környezettudatosság Nov Dec Státuszszimbólum, divatcikk : Hatalmas előnyök (kontra szél) Nem megtérülő, de az ingatlan értéknövelője

000,- Ft+áfa 9 A kedvező primer energia: a nap Átlagos napsütéses órák Jan Feb Márc Ápr Máj Jún Júl Aug Szep Okt Kassel 30 56 124 150 217 210 217 186 150 93 Munich 60 84 155 180 217 240 248 248 180

6 Csatlakozás a közcélú hálózathoz 11 Elszámolási mérés Regiszteres AD-VESZ (oda-vissza) mérés, Mérőhely szabványosítás nélkül, Háromfázisú fogyasztásmérők, Elszámolási mérő cseréjével, Elszámolás: kwh szaldó, Választható ciklus, Távleolvasás nincs, Rendszeresített mérők 12 6

Háromfázisú fogyasztásmérők, Elszámolási mérő cseréjével,

7 Igénybejelentéstől a megvalósításig 13 A csatlakozási terv csatlakozási terv előlap telepített rendszer leírása mérőrendszer kialakítása mérőhely leírása védelmi beállítási értékek 14 7

8 A csatlakozási terv mellékletei egyvonalas villamos séma helyszínrajz mérőhely fénykép adatlapok termelői nyilatkozat 15 Naperőmű Forrás: SMA 1kW vékonyfilm (2007.) SMA 1100LV SunnyBoy Gödöllő Létesítés: IX kg CO2 / év Ft / év 16 8

15 Naperőmű Forrás: SMA 1kW vékonyfilm (2007.

9 Szélerőmű Forrás: SMA Prevent 750 szélerőmű SMA 1100LV WindyBoy Észak-Németország Létesítés: V. 11,60 m 8,83 kg CO Összehasonlítások Napraforgó 20 kw-os rendszerek: Budapest Gyál Termelés 30 kw-os rendszerre: Magyarország Spanyolország Németország Forrás: SMA 18 9

11,60 m 8,83 kg CO2 6 17 Összehasonlítások Napraforgó 20 kw-os

10 Megtérülés 2 kw-os kiváló minőségű rendszer Napelem: 2,2 /W Beruházás: 1,56 / 0,53 / 0,31 mft Rendelkezésre álló telj A Éves várható termelés 2700 kwh Villamos energia ár 46 Ft Várható évi áremelkedés 4 % Inverter élettartam 10 év Teljesítmény 20 év után 80 % NEP % (max 1,47 mft) 19 Naperőművek fejlődése kw Gyál 30 kw REC kw Újbuda I-II kw Pestszentlőrinc kw háztartási 20 10

3 16 A Éves várható termelés 2700 kwh Villamos energia ár 46 Ft Várható évi áremelkedés 4 % Inverter

11 Köszönöm megtisztelő figyelmüket! 11
