1 Az elosztott energiatermelés hatása az elosztóhálózatra Óbudai Egyetem november 10. Bessenyei Tamás, Gurszky Zoltán 1. OLDAL

2 Érintett témák Napelemes háztartási méretű kiserőművek Rendszerhasználattal, díjfizetéssel kapcsolatos felvetések Feszültségtartás, feszültségszabályozás problémái 2. OLDAL

3 Háztartási méretű kiserőmű (HMKE) fogalma VET: olyan, a kisfeszültségű hálózatra csatlakozó kiserőmű, melynek csatlakozási teljesítménye nem haladja meg az 50 kva-t; Napelemes erőmű Szél- vagy vízerőmű Gázmotoros erőmű (kapcsolt energiatermelés) Célja a saját felhasználásra történő villamosenergia termelés 3. OLDAL

meg az 50 kva-t; Napelemes erőmű Szél- vagy vízerőmű Gázmotoros erőmű

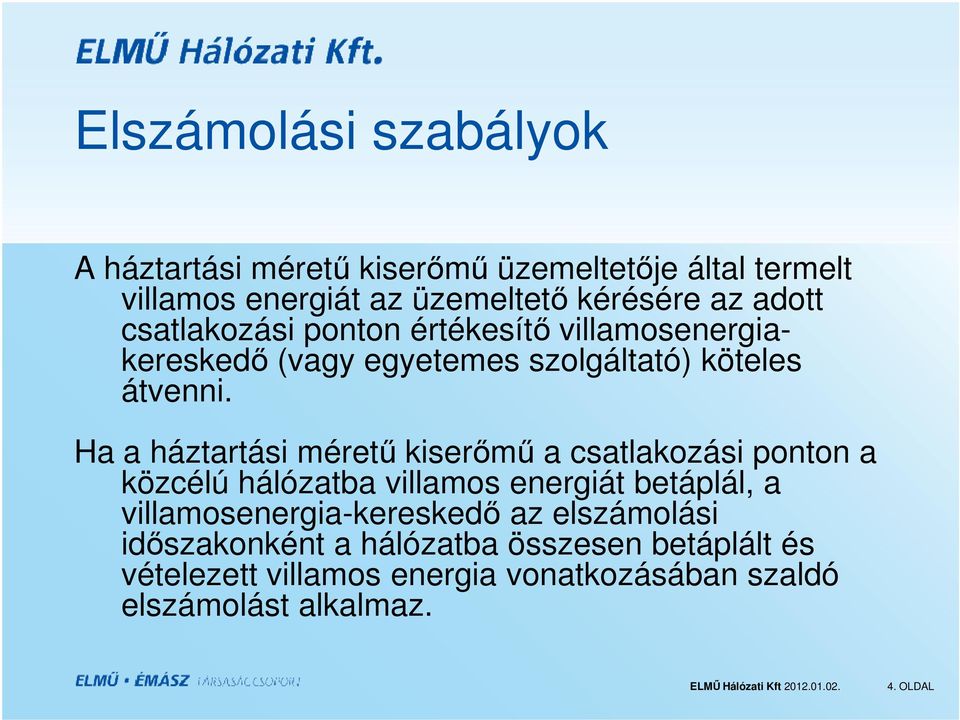

4 Elszámolási szabályok A háztartási méretű kiserőmű üzemeltetője által termelt villamos energiát az üzemeltető kérésére az adott csatlakozási ponton értékesítő villamosenergia- kereskedő (vagy egyetemes szolgáltató) köteles átvenni. Ha a háztartási méretű kiserőmű a csatlakozási ponton a közcélú hálózatba villamos energiát betáplál, a villamosenergia-kereskedő az elszámolási időszakonként a hálózatba összesen betáplált és vételezett villamos energia vonatkozásában szaldó elszámolást alkalmaz. 4. OLDAL

Ha a háztartási méretű kiserőmű a csatlakozási ponton a közcélú hálózatba villamos energiát betáplál, a

5 Elszámolási szabályok (2) Amennyiben betáplálási többlet áll fenn, a villamosenergia-többletet a kereskedő által értékesített villamos energia átlagos termékára, valamint a felhasználóként fizetendő rendszerhasználati díj összegének 85%-ával kell elszámolni. 5. OLDAL

villamos energia átlagos termékára, valamint a felhasználóként

6 Példa és kérdés Átlagos háztartás fogyasztása 2400 kwh/év A villanyszámla összege (energia + rendszerhasználati díj): ~ Ft/év Ez a háztartás napelemmel megtermeli a teljes villamosenergia felhasználását A villanyszámla összege : Ft (elosztói alapdíj) Kérdés: Indokolt-e a teljes díjmentesség Valóban nem használja a hálózatot? 6. OLDAL

megtermeli a teljes villamosenergia felhasználását A villanyszámla összege : 1 800 Ft

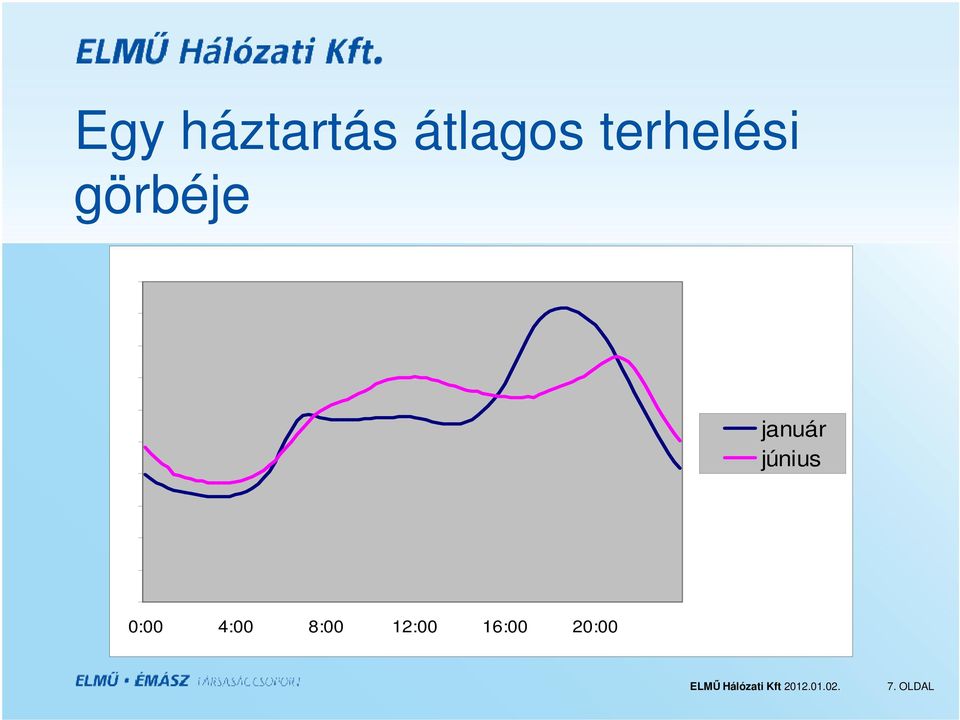

7 Egy háztartás átlagos terhelési görbéje január június 0:00 4:00 8:00 12:00 16:00 20:00 7. OLDAL

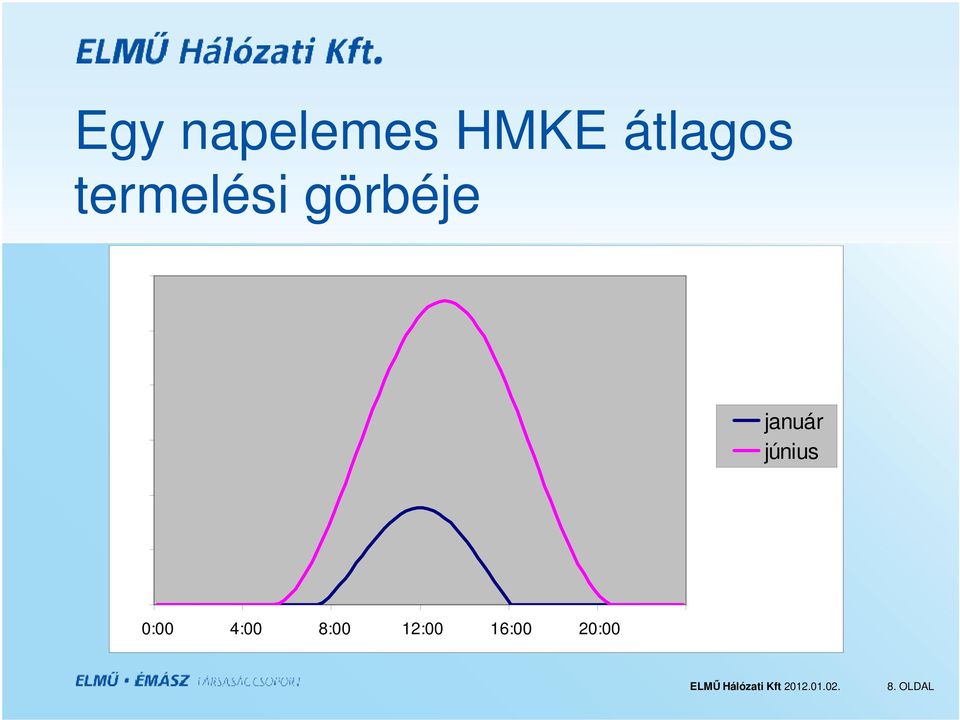

8 Egy napelemes HMKE átlagos termelési görbéje január június 0:00 4:00 8:00 12:00 16:00 20:00 8. OLDAL

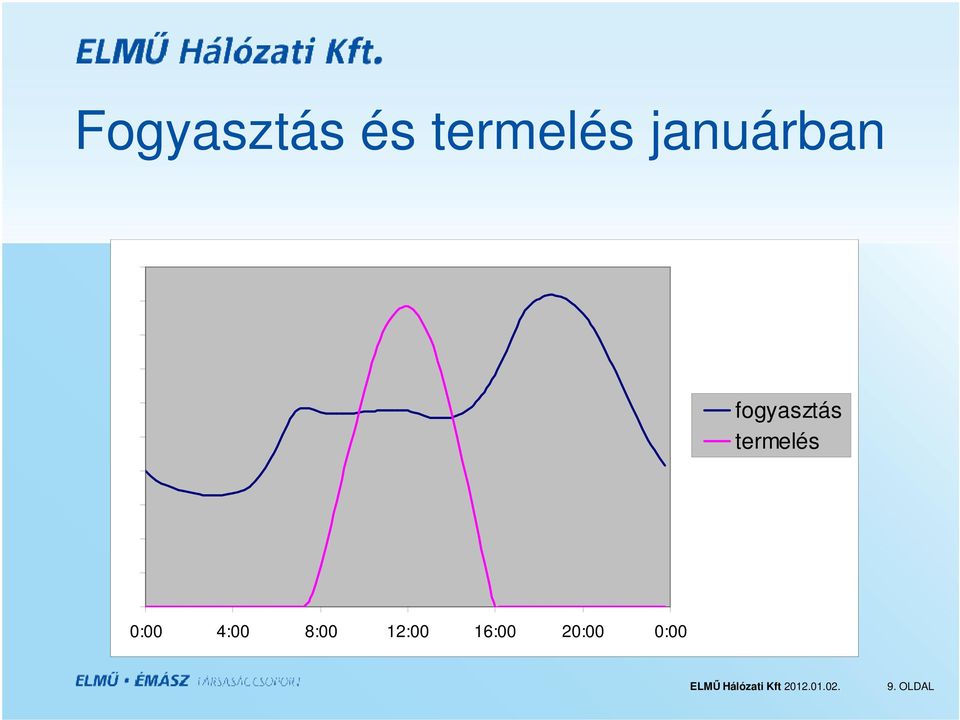

9 Fogyasztás és termelés januárban fogyasztás termelés 0:00 4:00 8:00 12:00 16:00 20:00 0:00 9. OLDAL

10 Fogyasztás és termelés júniusban fogyasztás termelés 4:00 8:00 12:00 16:00 20:00 0: OLDAL

11 Átlagos napi fogyasztás és termelés kwó Fogyasztás termelés hónap 11. OLDAL

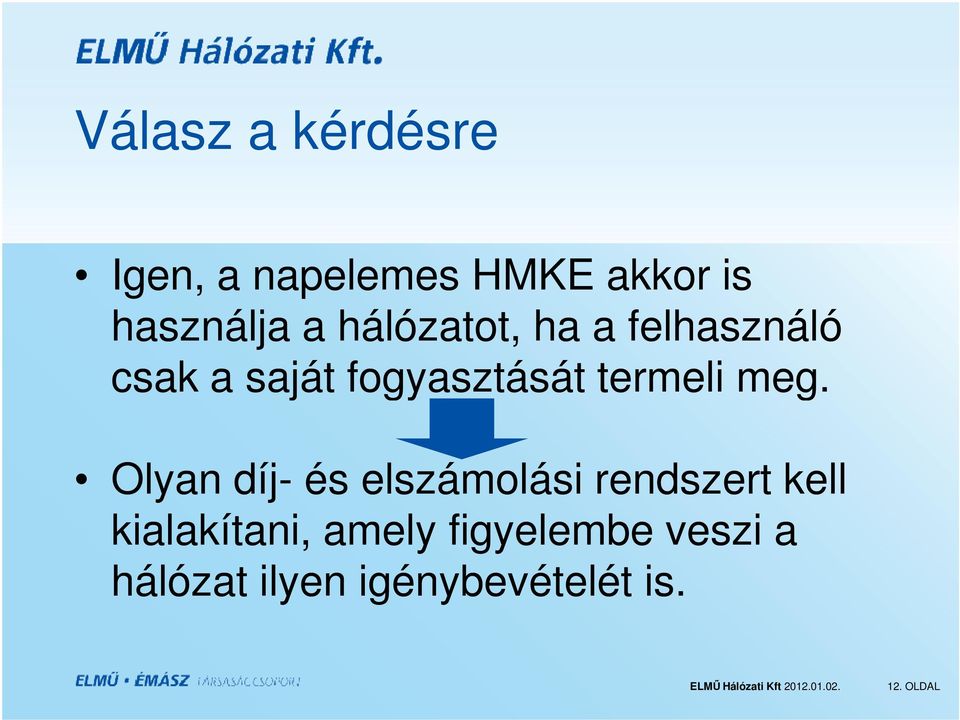

12 Válasz a kérdésre Igen, a napelemes HMKE akkor is használja a hálózatot, ha a felhasználó csak a saját fogyasztását termeli meg. Olyan díj- és elszámolási rendszert kell kialakítani, amely figyelembe veszi a hálózat ilyen igénybevételét is. 12. OLDAL

meg. Olyan díj- és elszámolási rendszert kell kialakítani,

13 Tömeges HMKE a hálózaton Feltevések A napelemek elsősorban HMKE-ént épülnek legnagyobb részt kisvárosi, falusias környezetben, elsősorban saját felhasználásra Napelemekkel a villamos energia felhasználás ~10%-át termelik meg Ez a kisfeszültségű felhasználás ~30%-át jelenti 13. OLDAL

saját felhasználásra Napelemekkel a villamos energia felhasználás

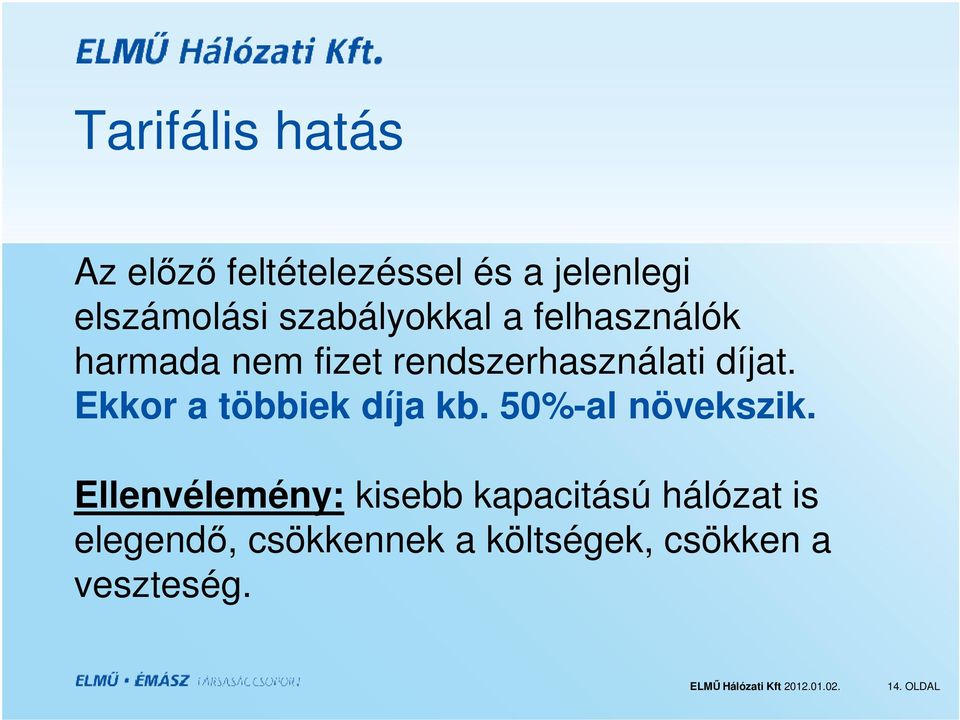

14 Tarifális hatás Az előző feltételezéssel és a jelenlegi elszámolási szabályokkal a felhasználók harmada nem fizet rendszerhasználati díjat. Ekkor a többiek díja kb. 50%-al növekszik. Ellenvélemény: kisebb kapacitású hálózat is elegendő, csökkennek a költségek, csökken a veszteség. 14. OLDAL

Ekkor a többiek díja kb. 50%-al növekszik.

15 A villamos-energia rendszer 15. OLDAL

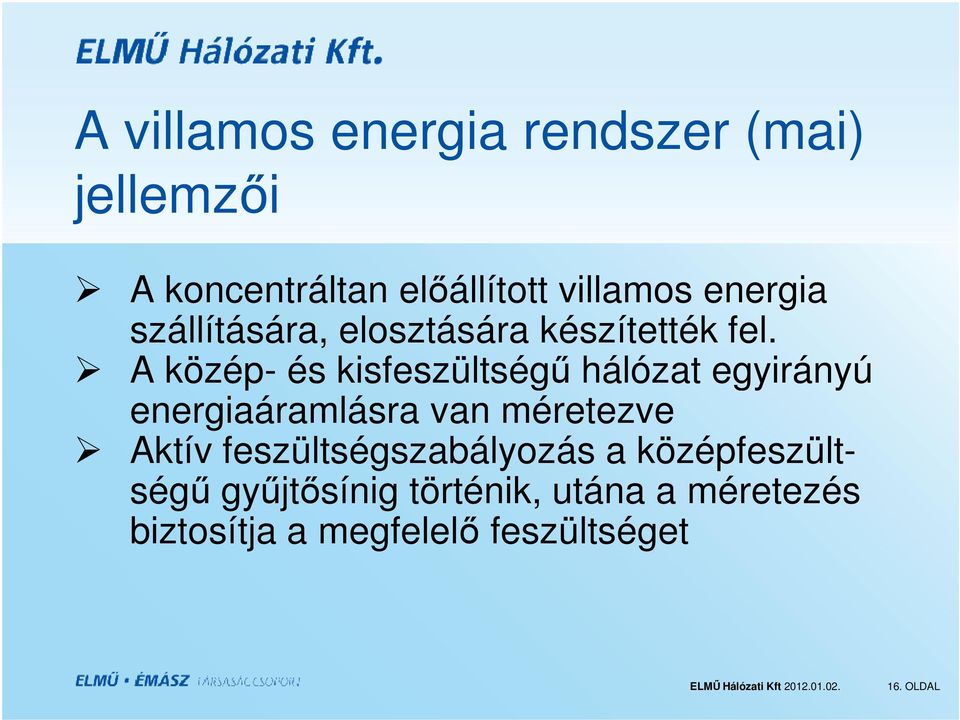

16 A villamos energia rendszer (mai) jellemzői A koncentráltan előállított villamos energia szállítására, elosztására készítették fel. A közép- és kisfeszültségű hálózat egyirányú energiaáramlásra van méretezve Aktív feszültségszabályozás a középfeszültségű gyűjtősínig történik, utána a méretezés biztosítja a megfelelő feszültséget 16. OLDAL

A közép- és kisfeszültségű hálózat egyirányú energiaáramlásra van méretezve Aktív

17 Feszültség- eloszlás KIF KÖF 17. OLDAL

18 A hálózat költségei Állandó költségek (fogyasztástól független) Fenntartási, karbantartási, üzemeltetési költségek Hibaelhárítás, javítás költségei Eszközökkel kapcsolatos (ÉCS, Tőkeköltség) A hálózati veszteség egy része Fentiek az összes költség ~ 75% - 80% -át jelentik! 18. OLDAL

javítás költségei Eszközökkel kapcsolatos (ÉCS, Tőkeköltség) A

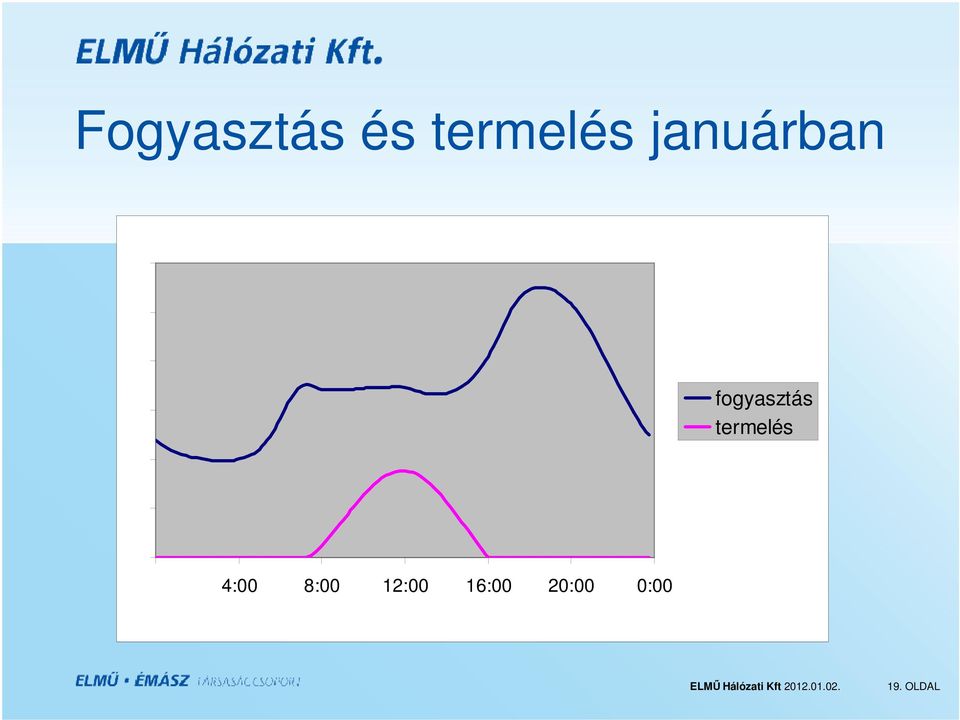

19 Fogyasztás és termelés januárban fogyasztás termelés 4:00 8:00 12:00 16:00 20:00 0: OLDAL

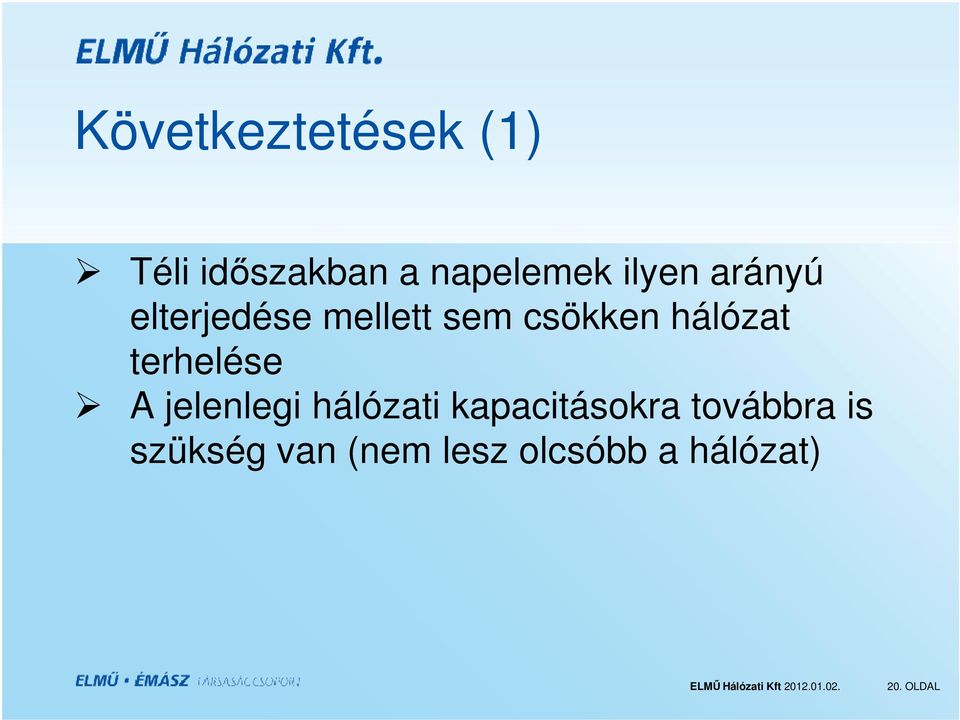

20 Következtetések (1) Téli időszakban a napelemek ilyen arányú elterjedése mellett sem csökken hálózat terhelése A jelenlegi hálózati kapacitásokra továbbra is szükség van (nem lesz olcsóbb a hálózat) 20. OLDAL

21 Fogyasztás és termelés júniusban fogyasztás termelés 4:00 8:00 12:00 16:00 20:00 0: OLDAL

22 Következtetések (2) Vannak időszakok, amikor egy körzetben a termelés meghaladja a teljes fogyasztást, az energiaáramlás iránya megfordul. A hálózaton feszültségesés helyett feszültségemelkedés lép fel. 22. OLDAL

23 Feszültség-eloszlás 2 KÖF KIF 23. OLDAL

24 Összefoglalás Az elosztott energiatermelés nagymértékű elterjedése miatt módosítani kell az RHD elszámolás jelenlegi rendszerén. (pl. fogyasztás alapú elszámolás helyett rendelkezésre állás alapú elszámolás) A HMKE nagymértékű elterjedése a feszültségszabályozás és hálózattervezés jelenlegi gyakorlatának módosítását igényli SMART GRID 24. OLDAL

25 KÖSZÖNÖM A FIGYELMÜKET! 25. OLDAL
