1 Fázisjavítás és energiahatékonys konyság Hunyadi Sándor energiagazdálkodási szakmérnök

2 Hogyan járul j hozzá a fázisjavf zisjavítás s a Virtuális Erőmű Programhoz? Fázisjavítás megközelítései: Tarifális Energiagazdálkodási célú Veszteség minimalizálás célú Tarifális: Kisfeszültségű (0,4 kv) vételezés : X% 25% Középfeszültségű (10-35 kv) vételezés: 30% Alaphálózati ( kv) vételezés: 40% Mi minek a százaléka?: A fogyasztó teljes HAVI hatásos fogyasztásának az X százaléka az induktív meddőenergia fogyasztás

Kisfeszültségű (0,4 kv) vételezés : X% 25% Középfeszültségű (10-35 kv) vételezés: 30% Alaphálózati (35-120

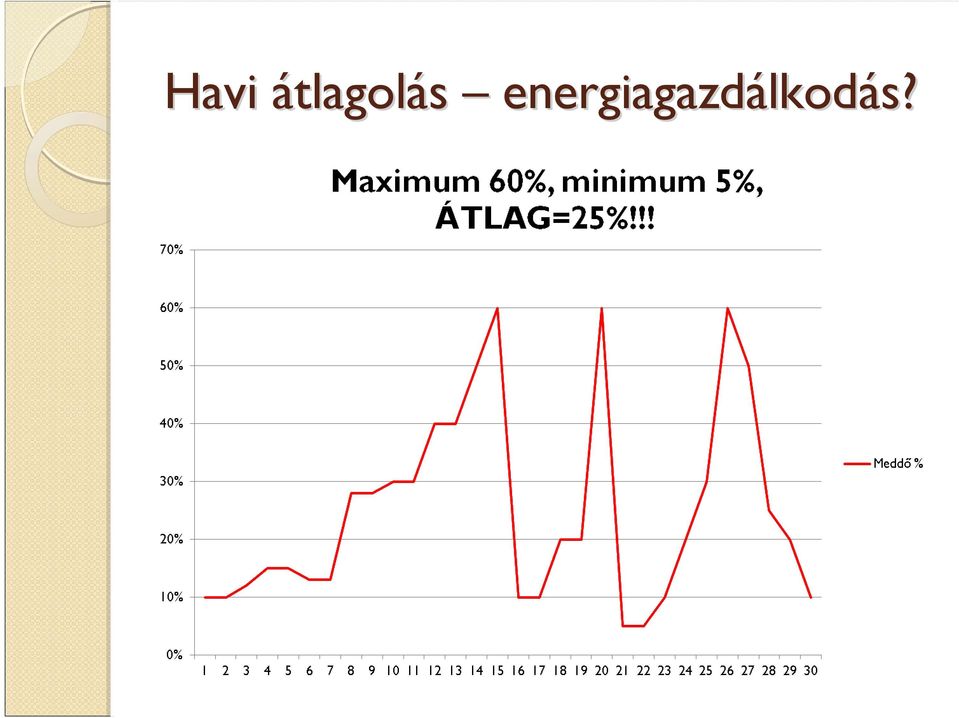

3 Havi átlagolás energiagazdálkod lkodás?

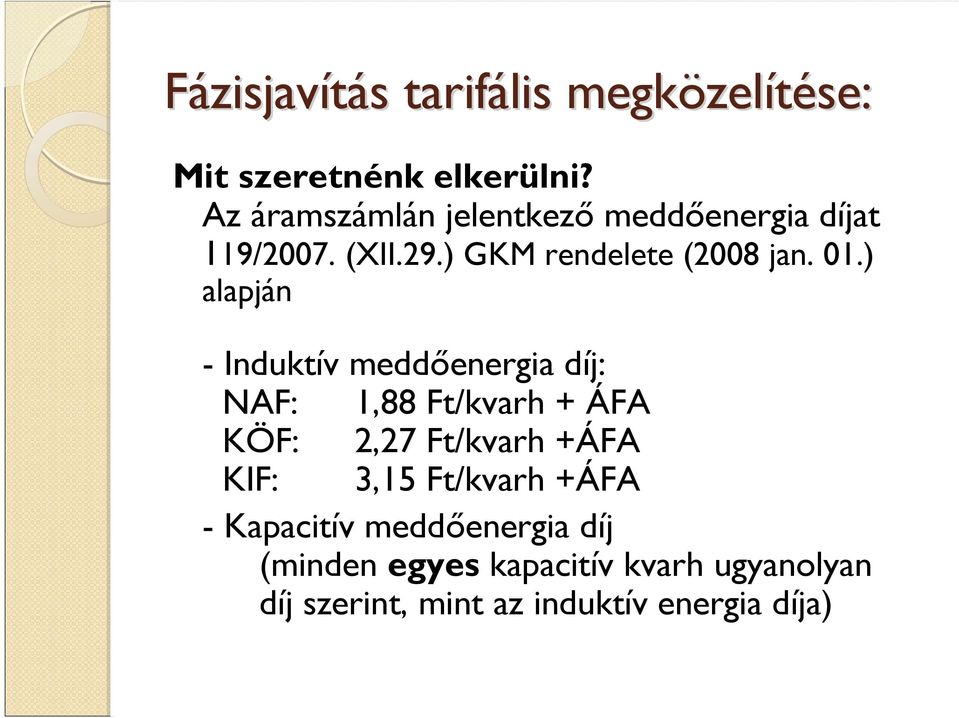

4 Fázisjavítás s tarifális megközel zelítése: Mit szeretnénk elkerülni? Az áramszámlán jelentkező meddőenergia díjat 119/2007. (XII.29.) GKM rendelete (2008 jan. 01.) alapján - Induktív meddőenergia díj: NAF: 1,88 Ft/kvarh + ÁFA KÖF: 2,27 Ft/kvarh +ÁFA KIF: 3,15 Ft/kvarh +ÁFA - Kapacitív meddőenergia díj (minden egyes kapacitív kvarh ugyanolyan díj szerint, mint az induktív energia díja)

) alapján - Induktív meddőenergia díj: NAF: 1,88 Ft/kvarh + ÁFA KÖF: 2,27 Ft/kvarh +ÁFA KIF:

5 Fázisjavítás s nem tarifális megközel zelítése: Energiagazdálkodási célból: Legyen a fogyasztó meddőenergia forgalma (ind. és kap. is) a telephelyen belül a lehető legkisebb forgalmú Veszteség minimalizálás: Minden időpillanatban a meddőenergia közel cos fi=1, azaz szinte ne legyen meddőenergia forgalom a fogyasztó (és a szolgáltató) hálózatán

is) a telephelyen belül a lehető legkisebb forgalmú Veszteség minimalizálás: Minden

6 Cos fi mikor is tanultuk? Látszólagos teljesítmény (Apparent power) S = P 2 + Q 2 Hatásos teljesítmény (Active power) P = S * cos fi Meddő teljesítmény (Reactive power) Q = S * sin fi

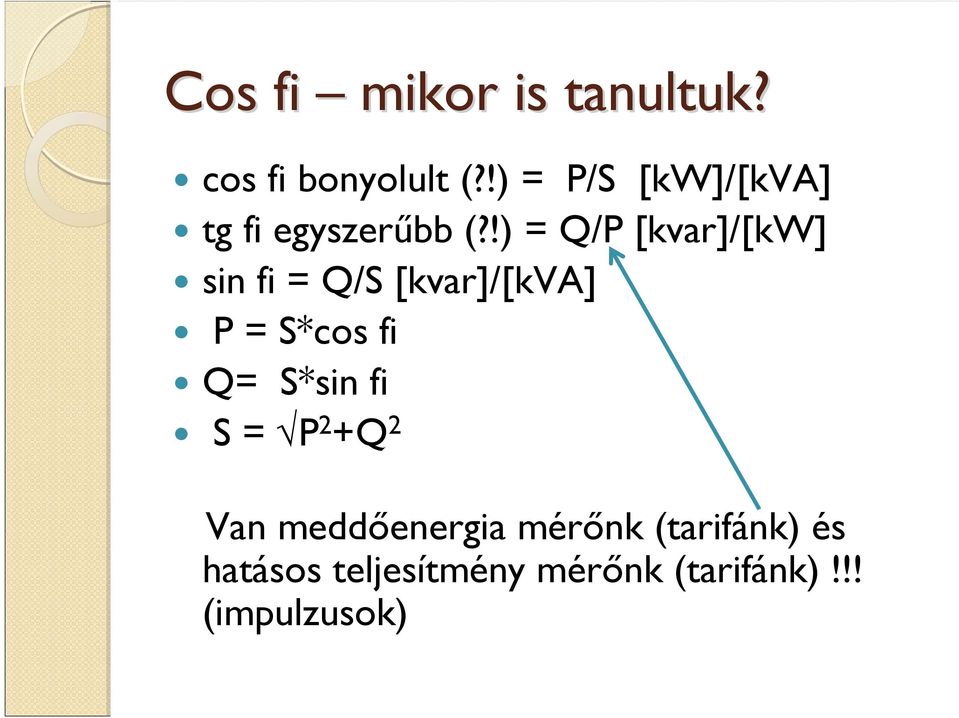

7 Cos fi mikor is tanultuk? cos fi bonyolult (?!) = P/S [kw]/[kva] tg fi egyszerűbb (?!) = Q/P [kvar]/[kw] sin fi = Q/S [kvar]/[kva] P = S*cos fi Q= S*sin fi S = P 2 +Q 2 Van meddőenergia mérőnk (tarifánk) és hatásos teljesítmény mérőnk (tarifánk)!!! (impulzusok)

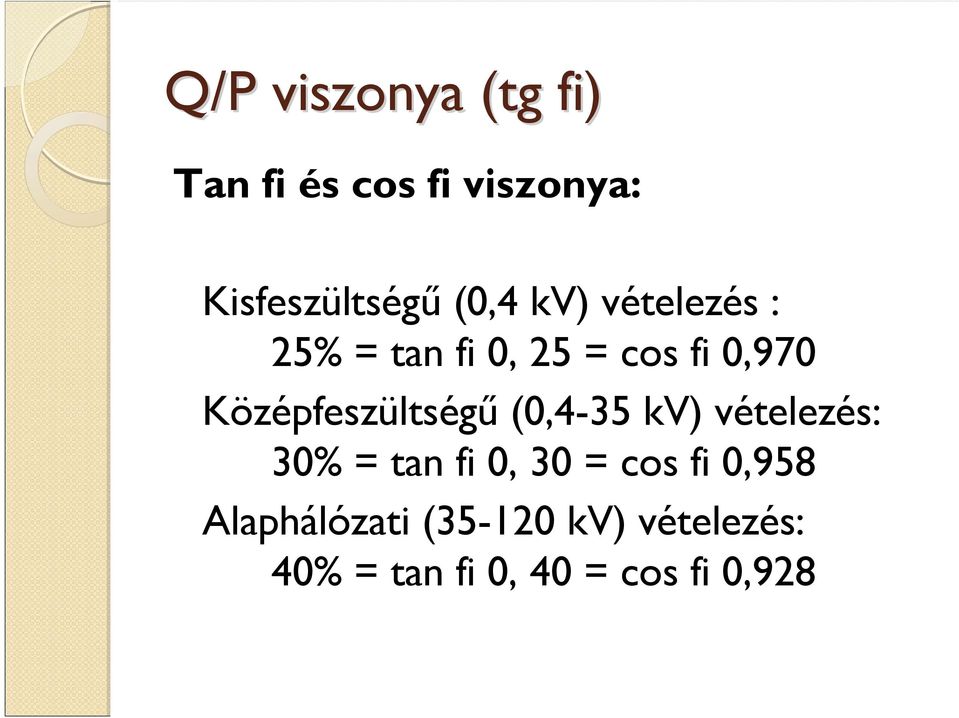

8 Q/P viszonya (tg fi) Tan fi és cos fi viszonya: Kisfeszültségű (0,4 kv) vételezés : 25% = tan fi 0, 25 = cos fi 0,970 Középfeszültségű (0,4-35 kv) vételezés: 30% = tan fi 0, 30 = cos fi 0,958 Alaphálózati ( kv) vételezés: 40% = tan fi 0, 40 = cos fi 0,928

Középfeszültségű (0,4-35 kv) vételezés: 30% = tan fi 0, 30 = cos

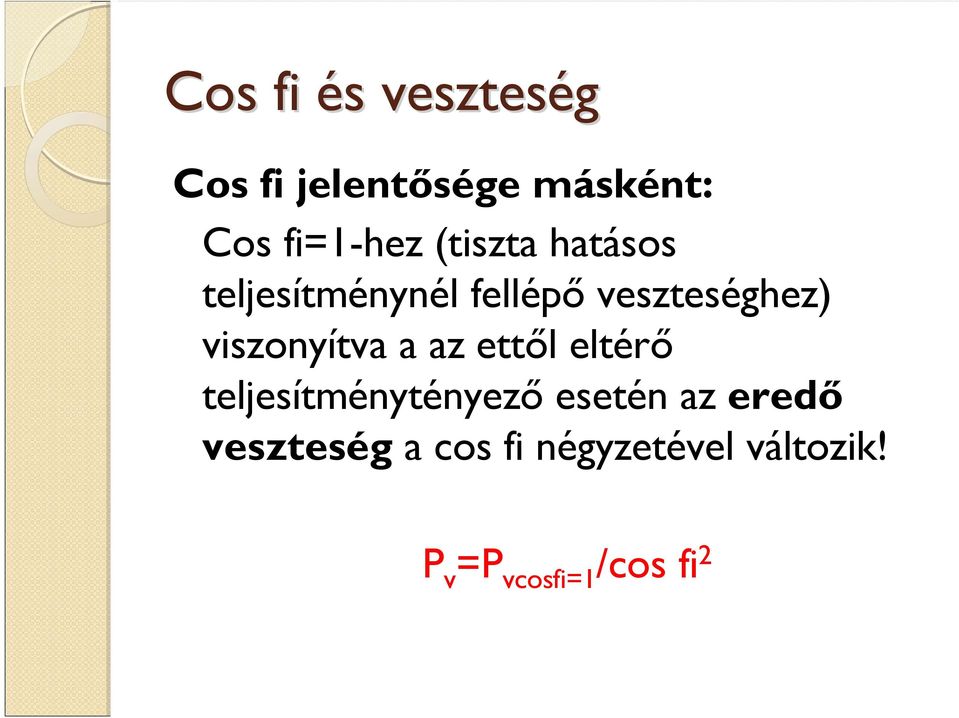

9 Cos fi és s veszteség Cos fi jelentősége másként: Cos fi=1-hez (tiszta hatásos teljesítménynél fellépő veszteséghez) viszonyítva a az ettől eltérő teljesítménytényező esetén az eredő veszteség a cos fi négyzetével változik! P v =P vcosfi=1 /cos fi 2

viszonyítva a az ettől eltérő teljesítménytényező esetén az

10 Cos fi és s veszteség Cos fi jelentősége másként: Az egész energiatermelő és elosztó rendszert a cos fi=1 (fázistolás nélküli) állapotban az I/I h =S/P=1/cos fi arányban kell túlméretezni! ( 0,8 cos fi esetében: 1/0,8=25%! 0,97 cos fi esetében 1/0,97=3%) Átlag értékek és nem pillanatnyi!!

állapotban az I/I h =S/P=1/cos fi arányban kell túlméretezni!

11 Fázisjavítás s tarifális megközel zelítése: Elosztói veszteség díj: Az áramszámlán jelentkező elosztói veszteség díj 119/2007. (XII.29.) GKM rendelete (2008 jan. 01.) alapján NAF: 0,31 Ft/kWh + ÁFA NAF/KÖF: 0,43 Ft/kWh + ÁFA KÖF: 0,90 Ft/kWh + ÁFA KÖF/KIF: 1,92 Ft/kWh + ÁFA KIF: 2,70 Ft/kWh + ÁFA

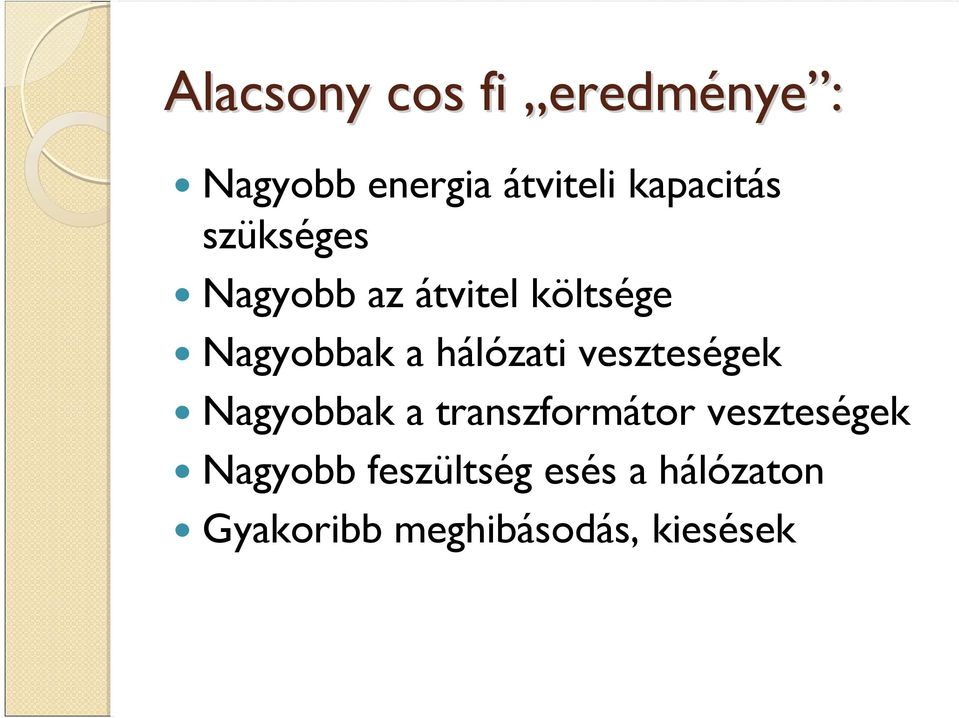

12 Alacsony cos fi eredménye : Nagyobb energia átviteli kapacitás szükséges Nagyobb az átvitel költsége Nagyobbak a hálózati veszteségek Nagyobbak a transzformátor veszteségek Nagyobb feszültség esés a hálózaton Gyakoribb meghibásodás, kiesések

hálózati veszteségek Nagyobbak a transzformátor veszteségek

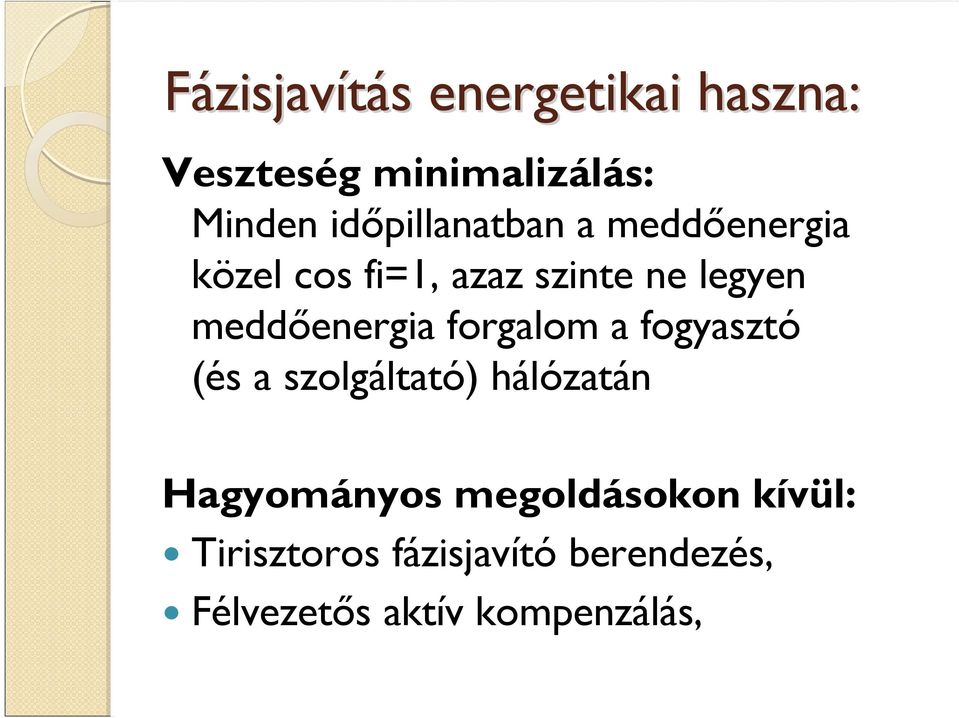

13 Fázisjavítás s energetikai haszna: Veszteség minimalizálás: Minden időpillanatban a meddőenergia közel cos fi=1, azaz szinte ne legyen meddőenergia forgalom a fogyasztó (és a szolgáltató) hálózatán Hagyományos megoldásokon kívül: Tirisztoros fázisjavító berendezés, Félvezetős aktív kompenzálás,

meddőenergia forgalom a fogyasztó (és a szolgáltató) hálózatán

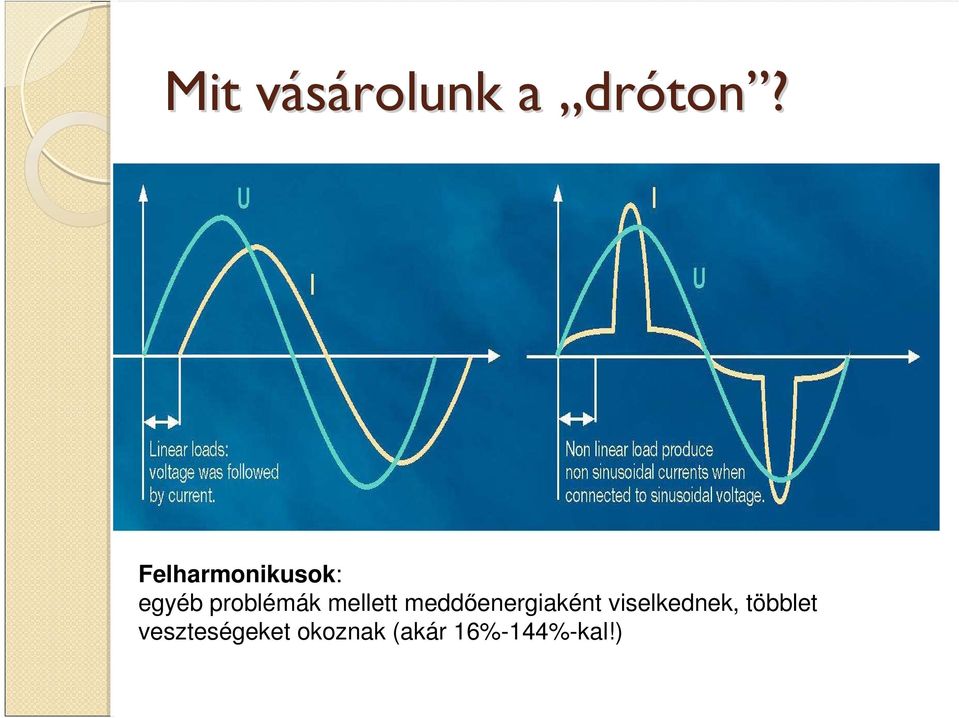

14 Mit vásárolunk v a dróton? Felharmonikusok: egyéb problémák mellett meddőenergiaként viselkednek, többlet veszteségeket okoznak (akár 16%-144%-kal!)

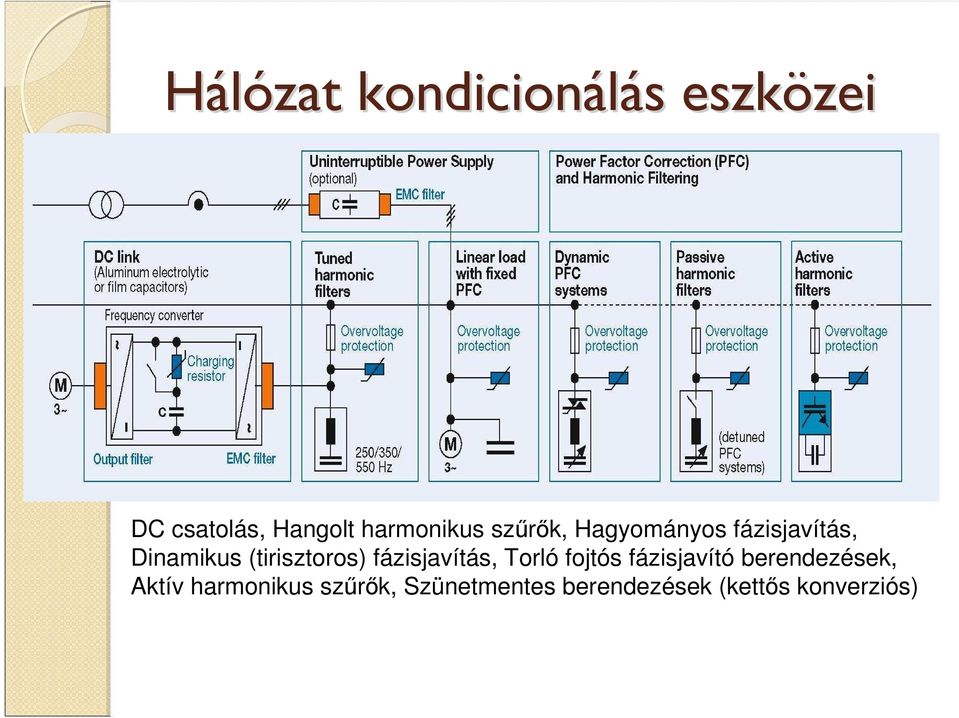

15 Hálózat kondicionálás s eszközei zei DC csatolás, Hangolt harmonikus szűrők, Hagyományos fázisjavítás, Dinamikus (tirisztoros) fázisjavítás, Torló fojtós fázisjavító berendezések, Aktív harmonikus szűrők, Szünetmentes berendezések (kettős konverziós)

(tirisztoros) fázisjavítás, Torló fojtós fázisjavító

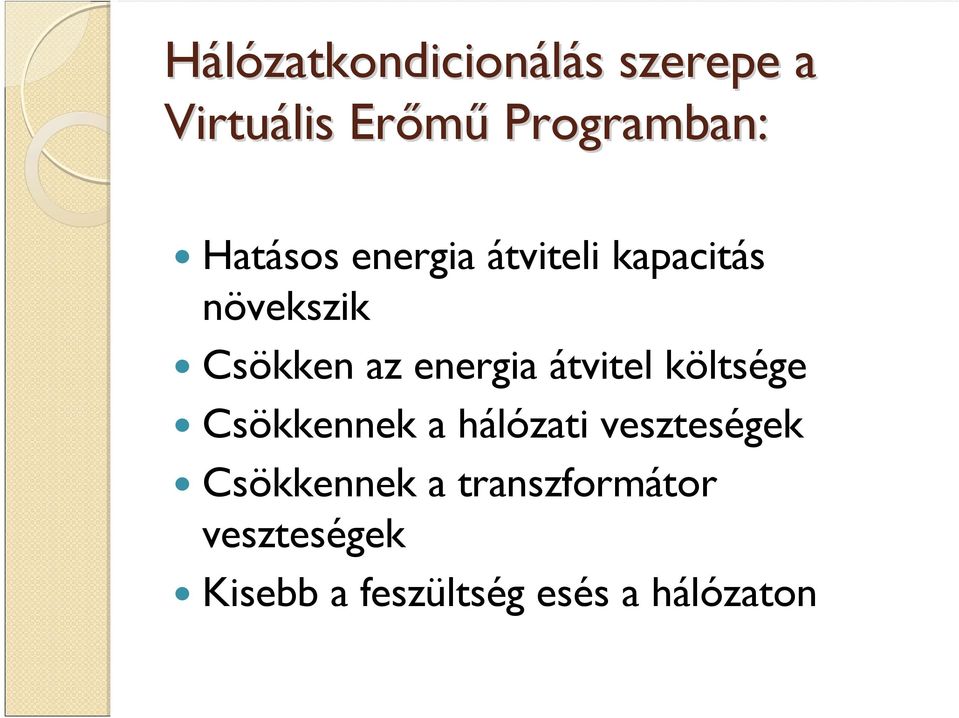

16 Hálózatkondicionálás s szerepe a Virtuális Erőmű Programban: Hatásos energia átviteli kapacitás növekszik Csökken az energia átvitel költsége Csökkennek a hálózati veszteségek Csökkennek a transzformátor veszteségek Kisebb a feszültség esés a hálózaton

energia átvitel költsége Csökkennek a hálózati veszteségek

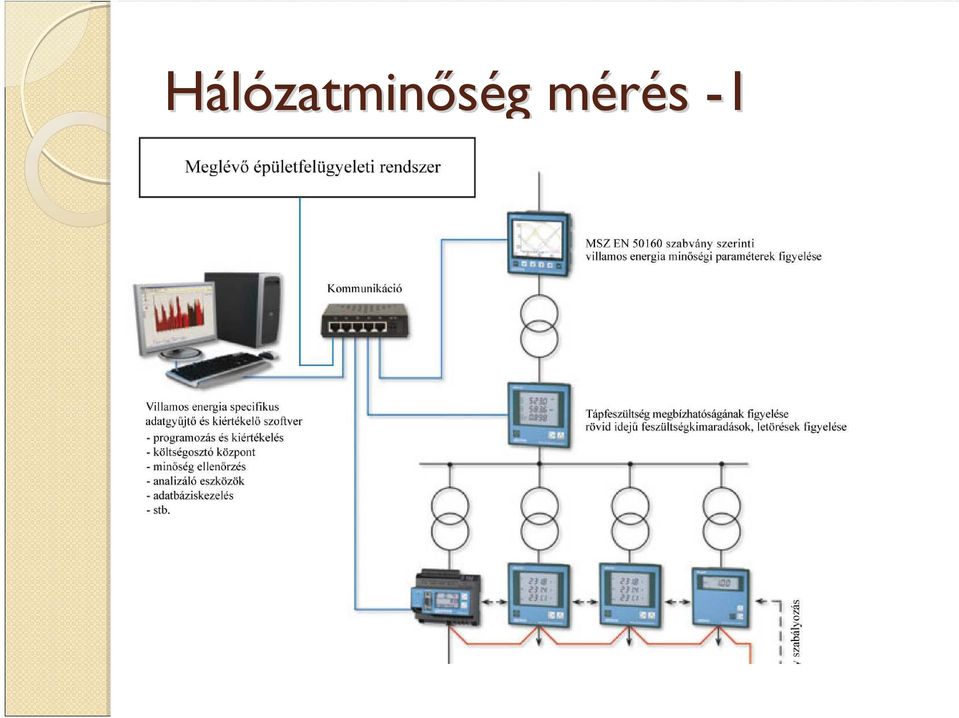

17 Hálózatminőség g mérés m -1

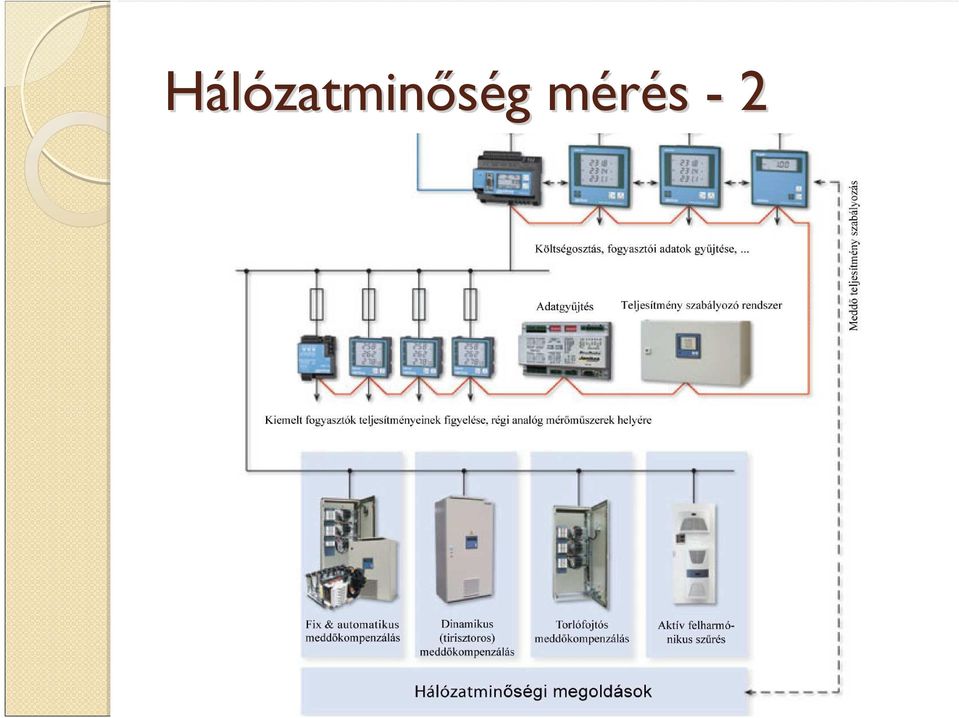

18 Hálózatminőség g mérés m - 2

19 Feszülts ltség g tranziens egy fázisbanf

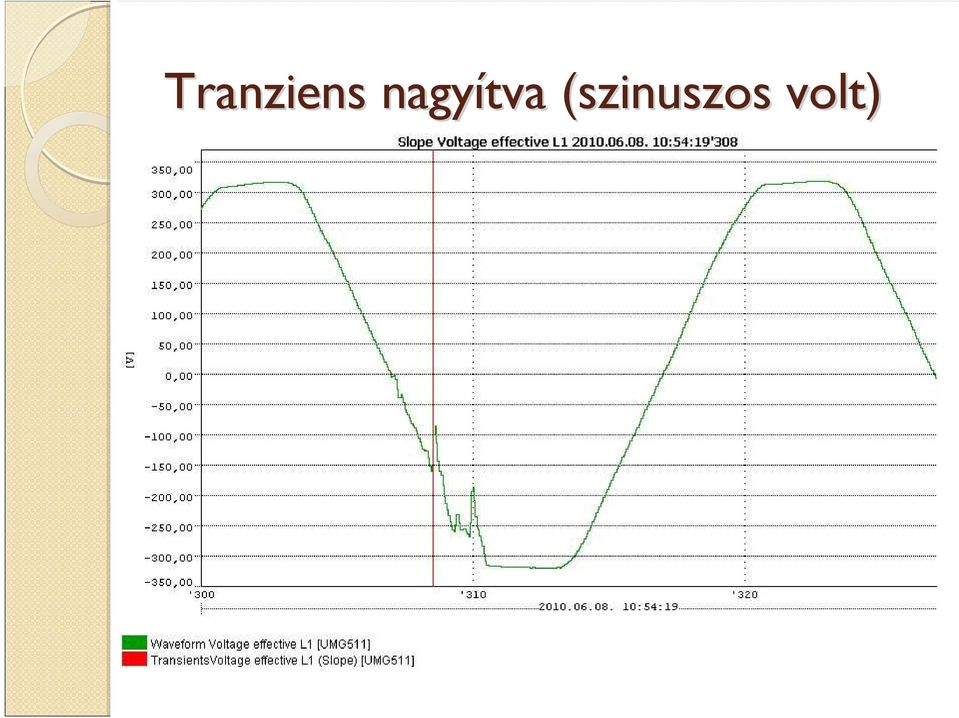

20 Tranziens nagyítva (szinuszos volt)

21 Energia monitoring lehet korszerűbben is :-):

22 Köszönöm m figyelmüket! Hunyadi Sándor energiagazdálkodási szakmérnök hunyadi.sandor@hunyadi.hu
