1 A villamosenergiarendszer jellemzői 1. TÉTEL, VILLANYSZERELŐ SZAKMAI VIZSGA 9/6/2018 2:43 PM 1

2 Fogalmak, feladatok A villamosenergia-ellátás alapfeladata a fogyasztói igények megbízható (biztonságos) kiszolgálása a termelési, szállítási és elosztási költségek minimumon tartásával. 1. Biztonság: az energiaszolgáltatás folyamatos és elegendő mennyiségben rendelkezésre álljon a vételezési pontokon. 2. Gazdaságosság, vagyis a legkisebb - a szükséges és indokolható - költség elvének érvényesítése. 3. Minőség. A villamosenergia-ellátás minőségi jellemzői a frekvencia értéke, a feszültség effektív értéke és hullámalakja. 9/6/2018 2:43 PM GYURE.PETER@MORAVAROSI.HU 2

3 A villamos hálózatokkal valósítják meg: az erőművek együttműködését, a termelt energia országon belüli elosztását, valamint az egyes országok villamosenergia-rendszerei közötti kapcsolatot, azaz együttműködést (kooperációt). A villamos energia előállítására, átvitelére és elosztására szolgáló berendezések összességét villamos műveknek nevezzük, ezek együttműködő rendszerét pedig villamosenergia-rendszernek. 9/6/2018 2:43 PM GYURE.PETER@MORAVAROSI.HU 3

4 A villamos energia rendszer részei (villamos művek) 1. Erőművek. A generátorok 6-18kV nagyságú feszültséget állítanak elő. Frekvencia: 50Hz. (USA f=60hz) Atom erőművek (elv: maghasadás - fúziós erőmű még nincs) Hőerőművek (fekete- v. barnaszén, lignit, kőolaj, földgáz) Gázturbinák, gázmotorok Megújuló energiát hasznosító erőművek (vízi, szél, biomassza, geotermikus, fotovoltatikus) 2. A villamos hálózatok. Célja a villamosenergia szállítása a termelőktől a fogyasztókig. A hálózatokat gyűjtősínek, szabadvezetékek és kábelek alkotják. A hálózatokat csoportosíthatjuk rendeltetésük, feszültségük és alakzatuk szerint. 9/6/2018 2:43 PM GYURE.PETER@MORAVAROSI.HU 4

A hálózatok szabványos feszültségei az MSZ 1:2002 szerint törpefeszültségű hálózat: 50 V alatt kisfeszültségű hálózat: 0,4 kv (3 x 400/230 V) ipari üzemek belső elosztóhálózata: 1, 6, 10, 20 kv

5 A hálózatok szabványos feszültségei az MSZ 1:2002 szerint törpefeszültségű hálózat: 50 V alatt kisfeszültségű hálózat: 0,4 kv (3 x 400/230 V) ipari üzemek belső elosztóhálózata: 1, 6, 10, 20 kv elosztóhálózat: 10, 20, 35 kv főelosztó-hálózat: 120, 220, 330 kv országos alaphálózat: 330, 400, 750 kv nemzetközi kooperációs hálózat: 120, 220, 400, 750 kv 9/6/2018 2:43 PM GYURE.PETER@MORAVAROSI.HU 5

6 9/6/2018 2:43 PM 6

7 Hálózatok rendeltetés szerint: Alaphálózaton azon hálózatok összességét értjük, amelyek az erőművekben termelt villamos energia összegyűjtésére, az erőművek együttműködésére, valamint az összegyűjtött energiának a nagy fogyasztói súlypontokba szállítására szolgálnak. Ezek a hálózatok alkotják az országos villamosenergia-rendszer gerincét. 9/6/2018 2:43 PM GYURE.PETER@MORAVAROSI.HU 7

8 Nemzetközi kooperációs hálózaton azokat a hálózatokat értjük, amelyek a szomszédos országok alaphálózatait kötik össze. A nemzetközi kooperáció villamosenergia-import illetve -export céljára szolgálnak. 9/6/2018 2:43 PM GYURE.PETER@MORAVAROSI.HU 8

9 Főelosztó-hálózaton azon hálózatokat értjük, amelyek feladata a villamos energia szállítása az alaphálózati csomópontokból az elosztóhálózat táppontjaiba. 9/6/2018 2:43 PM GYURE.PETER@MORAVAROSI.HU 9

10 Elosztóhálózatnak nevezzük azokat a középfeszültségű (10-35kV) hálózatokat, amelyek a főelosztóhálózatból táplált transzformátorállomásokat kötik össze a fogyasztói transzformátorállomásokkal vagy a középfeszültségű fogyasztókkal. 9/6/2018 2:43 PM GYURE.PETER@MORAVAROSI.HU 10

11 Fogyasztói elosztóhálózatnak nevezzük azokat a kisfeszültségű hálózatokat, amelyek a fogyasztók közvetlen ellátására szolgálnak 9/6/2018 2:43 PM GYURE.PETER@MORAVAROSI.HU 11

12 Hálózattípusok (alakzat szerinti csoportosítás) Célvezeték (tápvezeték): az olyan vezeték, amely az elosztóhálózat táppontjaiból indul, és egyetlen fogyasztót lát el úgy, hogy a vezetékhez más fogyasztói leágazások nem kapcsolódnak. Párhuzamos vezeték: nagy fontosságú csomópontokat vagy üzemeket köt össze két vagy több vezetéken keresztül. Ezek egymás tartalékjaként szolgálnak. Sugaras hálózat: egy pontból táplált, többszörösen szétágazó nyitott vezetékrendszer, amelyben az energia a fogyasztókhoz csak egy úton juthat el 9/6/2018 2:43 PM GYURE.PETER@MORAVAROSI.HU 12

13 Gyűrűs hálózat: egyetlen táppontból kiinduló és oda visszatérő gerincvezetékből, valamint a hozzá kapcsolódó leágazásokból áll. Több pontban táplált hálózat: lényegében olyan gyűrűs hálózat, amely két vagy több, egymástól független táppontba csatlakozik. Körvezeték: olyan zárt vezetékhálózat, amely a táppontból kiindulva az összes fogyasztó érintése után visszatér a táppontba Hurkolt hálózat: a vezetékek egymással összekapcsolt, bonyolult, zárt rendszert alkotnak 9/6/2018 2:43 PM GYURE.PETER@MORAVAROSI.HU 13

14 a legüzembiztosabb, bonyolult védelmet igényel és a létesítési költsége nagy. Ilyen kialakítású általában az elosztóhálózat, az alaphálózat és a városi középfeszültségű kábelhálózat. 9/6/2018 2:43 PM GYURE.PETER@MORAVAROSI.HU 14

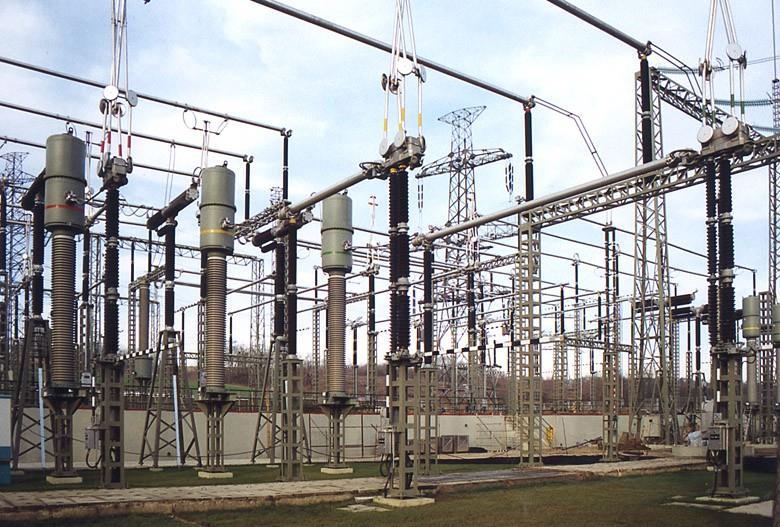

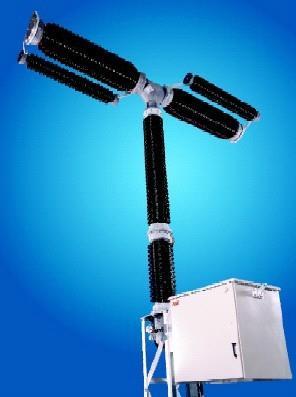

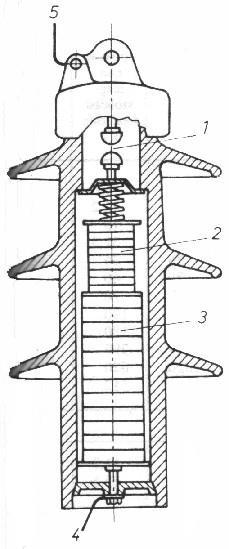

15 A nagyfeszültségű hálózat elemei Vezetékek Szigetelők Oszlopok Transzformátorok Megszakítók Szakaszolók Túlfeszültség-levezetők Áramváltók Feszültségváltók 9/6/2018 2:43 PM 15

16 vége Felhasznált internetes oldalak, képek: MAVIR Pál Gyula 9/6/2018 2:43 PM 16
