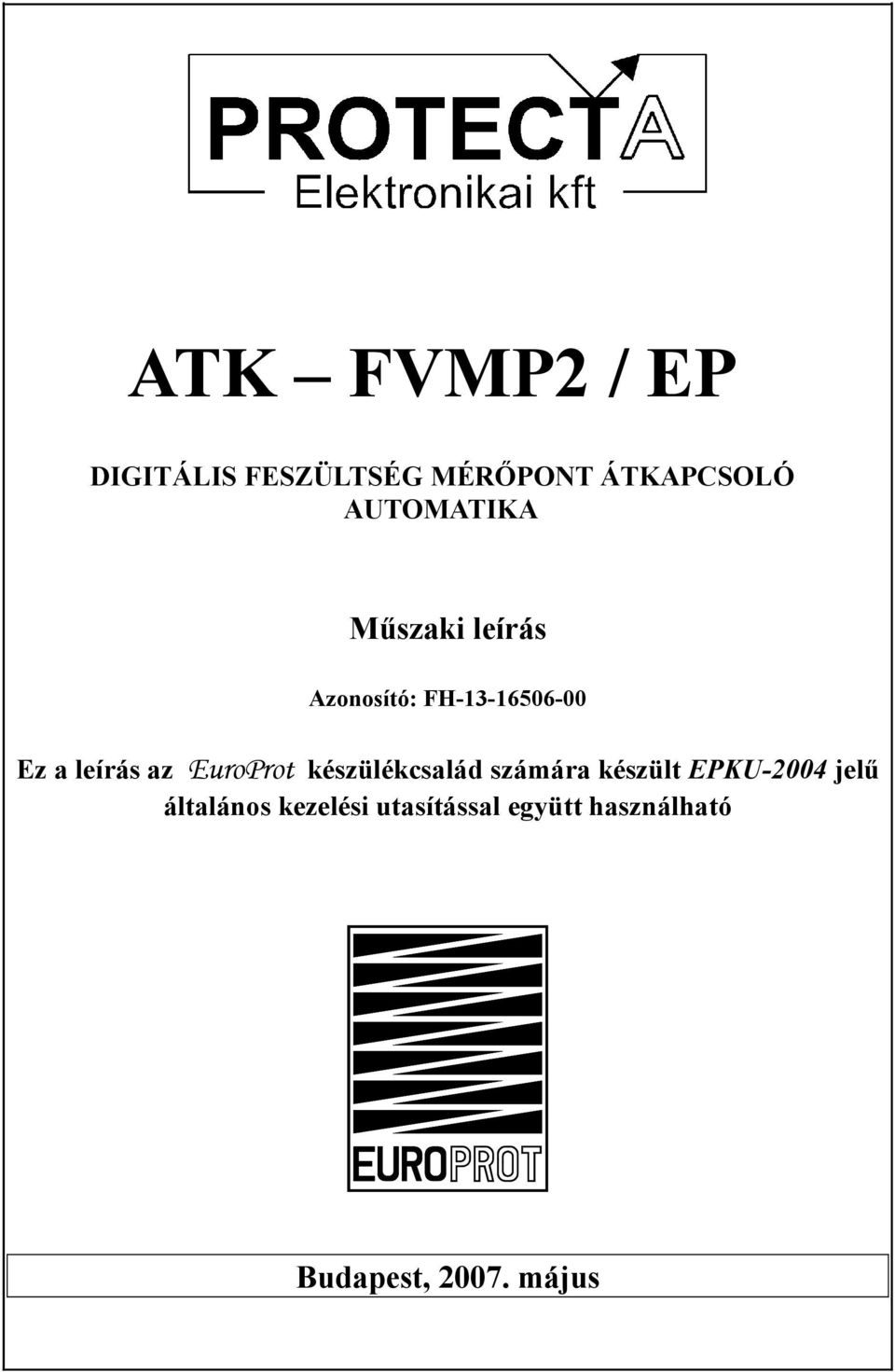

ATK FVMP2 / EP DIGITÁLIS FESZÜLTSÉG MÉRŐPONT ÁTKAPCSOLÓ AUTOMATIKA. Műszaki leírás. Azonosító: FH

Átírás

1 ATK FVMP2 / EP DIGITÁLIS FESZÜLTSÉG MÉRŐPONT ÁTKAPCSOLÓ AUTOMATIKA Műszaki leírás Azonosító: FH Ez a leírás az EuroProt készülékcsalád számára készült EPKU-2004 jelű általános kezelési utasítással együtt használható Budapest, május

2 TARTALOMJEGYZÉK 1.A KÉSZÜLÉK FELADATA MŰKÖDÉSI ELV LED jelzések ON-LINE információk DIGITÁLIS ESEMÉNYEK PARAMÉTER BEÁLLITÁSI TARTOMÁNYOK...8 2

3 1. A KÉSZÜLÉK FELADATA A PROTECTA Kft. ATK-FVMP2/EP - típusjelű készülékeit olyan helyeken alkalmazzák, ahol a transzformátor 120 kv-os oldalán feszültségváltó nincs beépítve. A 120 kv-os feszültség a transzformátor feszültséghatároló automatikához szükséges, amelyet az FVMP tip. mérőpont átkapcsoló automatika állít elő a szabadvezetéki leágazási feszültségváltók feszültségeiből. Az így előállított feszültség a transzformátormezőben mérési vagy egyéb más célokra is szolgálhat. Az alállomáson gyűjtősínenként egy-egy mérőpont átkapcsoló automatikát kell telepíteni. Az ATK-FVMP2/EP tip. digitális feszültség mérőpont átkapcsoló automatika az előre kiválasztott két távvezetéki mező feszültségeiből állítja elő a kívánt feszültségeket. 3

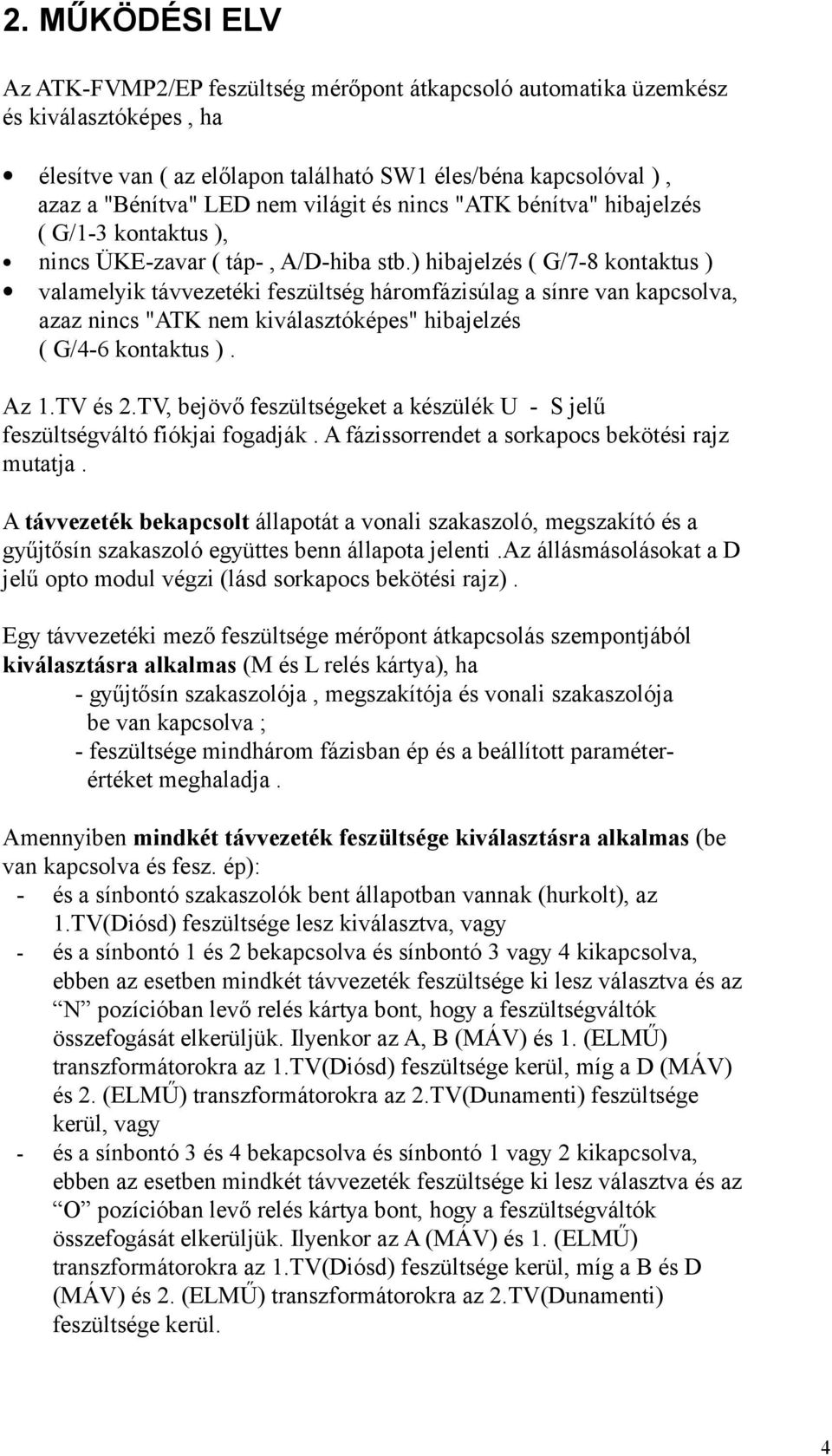

4 2. MŰKÖDÉSI ELV Az ATK-FVMP2/EP feszültség mérőpont átkapcsoló automatika üzemkész és kiválasztóképes, ha élesítve van ( az előlapon található SW1 éles/béna kapcsolóval ), azaz a "Bénítva" LED nem világit és nincs "ATK bénítva" hibajelzés ( G/1-3 kontaktus ), nincs ÜKE-zavar ( táp-, A/D-hiba stb.) hibajelzés ( G/7-8 kontaktus ) valamelyik távvezetéki feszültség háromfázisúlag a sínre van kapcsolva, azaz nincs "ATK nem kiválasztóképes" hibajelzés ( G/4-6 kontaktus ). Az 1.TV és 2.TV, bejövő feszültségeket a készülék U - S jelű feszültségváltó fiókjai fogadják. A fázissorrendet a sorkapocs bekötési rajz mutatja. A távvezeték bekapcsolt állapotát a vonali szakaszoló, megszakító és a gyűjtősín szakaszoló együttes benn állapota jelenti.az állásmásolásokat a D jelű opto modul végzi (lásd sorkapocs bekötési rajz). Egy távvezetéki mező feszültsége mérőpont átkapcsolás szempontjából kiválasztásra alkalmas (M és L relés kártya), ha - gyűjtősín szakaszolója, megszakítója és vonali szakaszolója be van kapcsolva ; - feszültsége mindhárom fázisban ép és a beállított paraméterértéket meghaladja. Amennyiben mindkét távvezeték feszültsége kiválasztásra alkalmas (be van kapcsolva és fesz. ép): - és a sínbontó szakaszolók bent állapotban vannak (hurkolt), az 1.TV(Diósd) feszültsége lesz kiválasztva, vagy - és a sínbontó 1 és 2 bekapcsolva és sínbontó 3 vagy 4 kikapcsolva, ebben az esetben mindkét távvezeték feszültsége ki lesz választva és az N pozícióban levő relés kártya bont, hogy a feszültségváltók összefogását elkerüljük. Ilyenkor az A, B (MÁV) és 1. (ELMŰ) transzformátorokra az 1.TV(Diósd) feszültsége kerül, míg a D (MÁV) és 2. (ELMŰ) transzformátorokra az 2.TV(Dunamenti) feszültsége kerül, vagy - és a sínbontó 3 és 4 bekapcsolva és sínbontó 1 vagy 2 kikapcsolva, ebben az esetben mindkét távvezeték feszültsége ki lesz választva és az O pozícióban levő relés kártya bont, hogy a feszültségváltók összefogását elkerüljük. Ilyenkor az A (MÁV) és 1. (ELMŰ) transzformátorokra az 1.TV(Diósd) feszültsége kerül, míg a B és D (MÁV) és 2. (ELMŰ) transzformátorokra az 2.TV(Dunamenti) feszültsége kerül. 4

5 A feszültség kiválasztását az K, J, I, H és G jelű fiókok átkapcsoló reléi végzik. Az átkapcsoló relék az esetleges feszültségköri zárlatok elkerülése érdekében 1sec fix idejű meghúzás késleltetéssel kapcsolnak. A kiválasztás eredménye két R-S-T fázis feszültség, amely egyenként a transzformátormezőkbe jut. A TR1 és TR2 ELMŰ transzformátorok számára az R-S-T fázis feszültség akkor jelenik meg (H és G relés kártya), ha a transzformátor be van szakaszolva és megszakítója be van kapcsolva. A kiadott feszültségek : TR1 : KIMENŐ R,S,T 1TR ( H kártya ) TR2 : KIMENŐ R,S,T 2TR ( G kártya ). Annak, hogy az A, B és D jelű MÁV transzformátorok számára az R-S-T fázis feszültsége megjelenjen (K, J és I relés kártya), nem feltétele a transzformátor bekapcsolt állapota. A kiadott feszültségek : TRA : KIMENŐ R,S,T 1TR ( K kártya ) TRB : KIMENŐ R,S,T 2TR ( J kártya ) TRD : KIMENŐ R,S,T 1TR ( I kártya ) MÁV transzformátor felé a feszültség ép jelzéseket (F kártya) a sínbontó szakaszolók állásától függően adja ki: - A.TR ép: 1.TV fesz. ép, vagy 2.TV fesz. ép és a sínbontó szakaszolók bekapcsolva - B.TR ép: 1.TV fesz. ép és SB 1 és 2 bekapcsolva, vagy 2.TV fesz. ép és SB 3 és 4 bekapcsolva. - D.TR ép: 2.TV fesz. ép, vagy 1.TV fesz. ép és a sínbontó szakaszolók bekapcsolva 3. LED jelzések - 1.TV üzemben: távvezeték bekapcsolva és feszültsége ép - 2.TV üzemben: távvezeték bekapcsolva és feszültsége ép - SB 1 és 2 szakaszoló bent - SB 3 és 4 szakaszoló bent - ATK-FVMP bénítva 5

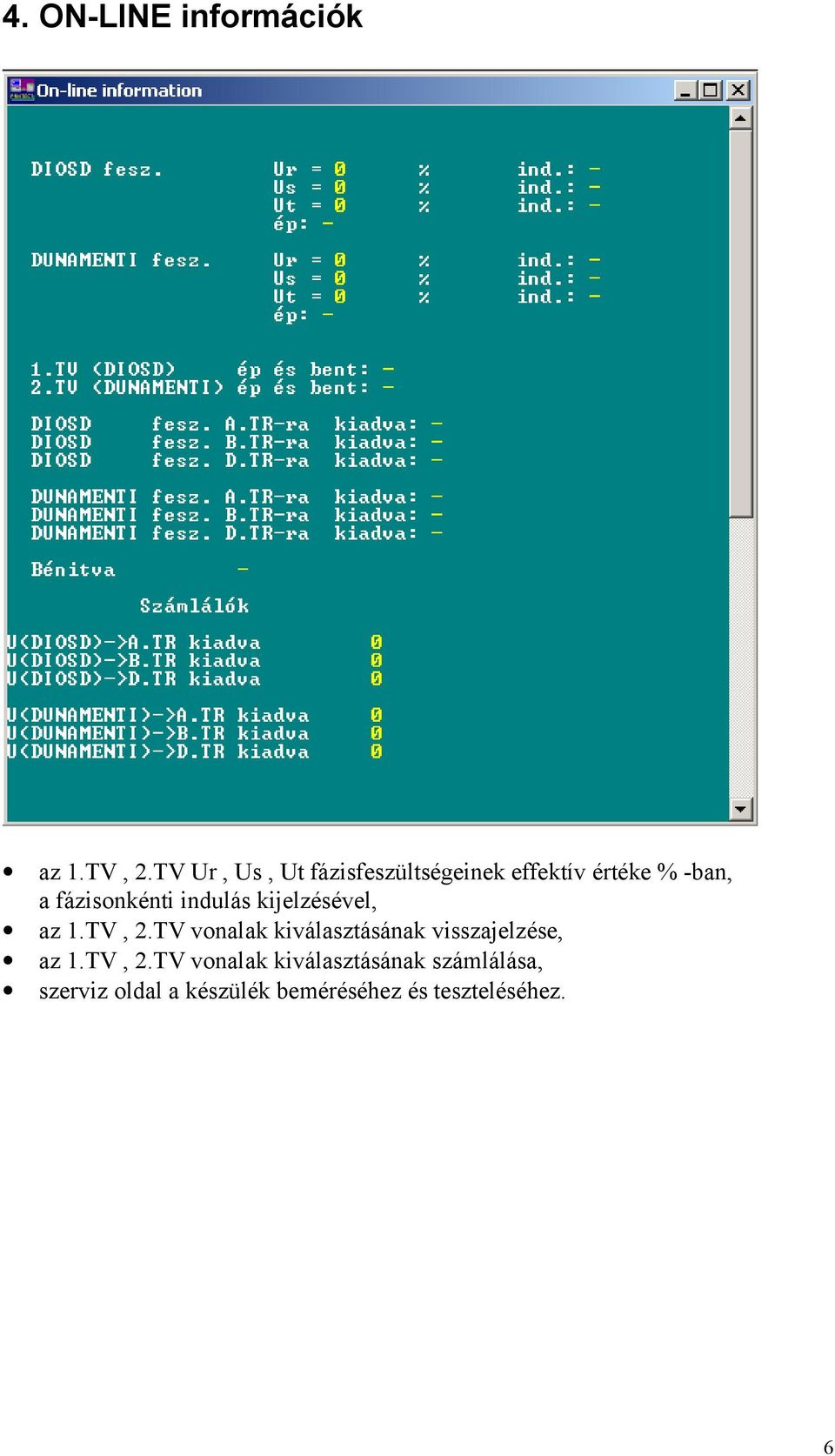

6 4. ON-LINE információk az 1.TV, 2.TV Ur, Us, Ut fázisfeszültségeinek effektív értéke % -ban, a fázisonkénti indulás kijelzésével, az 1.TV, 2.TV vonalak kiválasztásának visszajelzése, az 1.TV, 2.TV vonalak kiválasztásának számlálása, szerviz oldal a készülék beméréséhez és teszteléséhez. 6

7 5. DIGITÁLIS ESEMÉNYEK 6. PARAMÉTER BEÁLLITÁSI TARTOMÁNYOK A készülék paraméterezése a két - 1.TV, 2.TV távvezetéki mező feszültség beállítását jelenti % -ban. Az értékek effektív értékek és növekedési értelműek. Beállítási tartomány : Ube = / 1% 7
