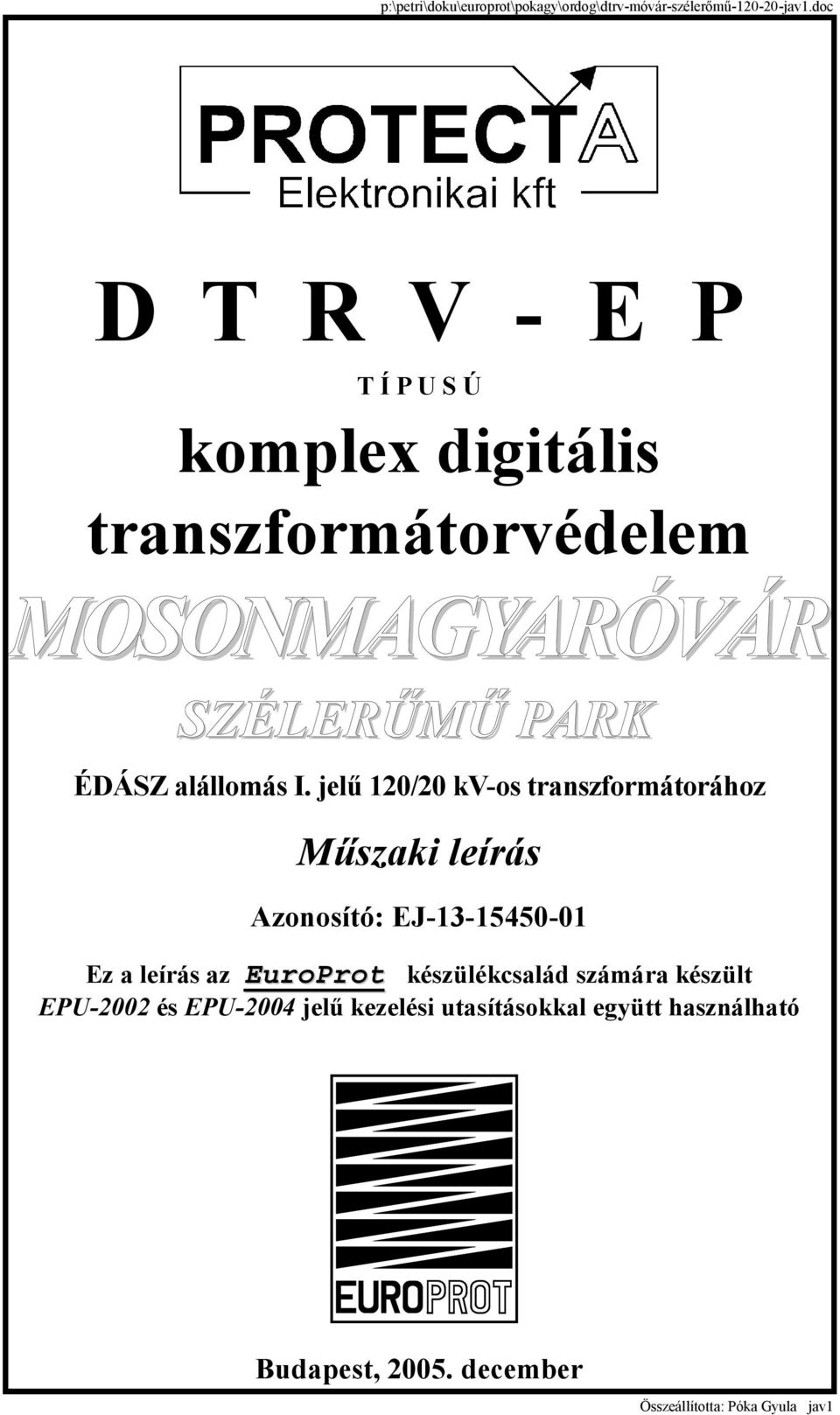

1 p:\petri\doku\europrot\pokagy\ordog\dtrv-móvár-szélerőmű jav1.doc D T R V - E P T Í P U S Ú komplex digitális transzformátorvédelem MOSONMAGYARÓVÁR SZÉLERŰMŰ PARK ÉDÁSZ alállomás I. jelű 120/20 kv-os transzformátorához Műszaki leírás Azonosító: EJ Ez a leírás az EuroProt készülékcsalád számára készült EPU-2002 és EPU-2004 jelű kezelési utasításokkal együtt használható Budapest, december Összeállította: Póka Gyula jav1

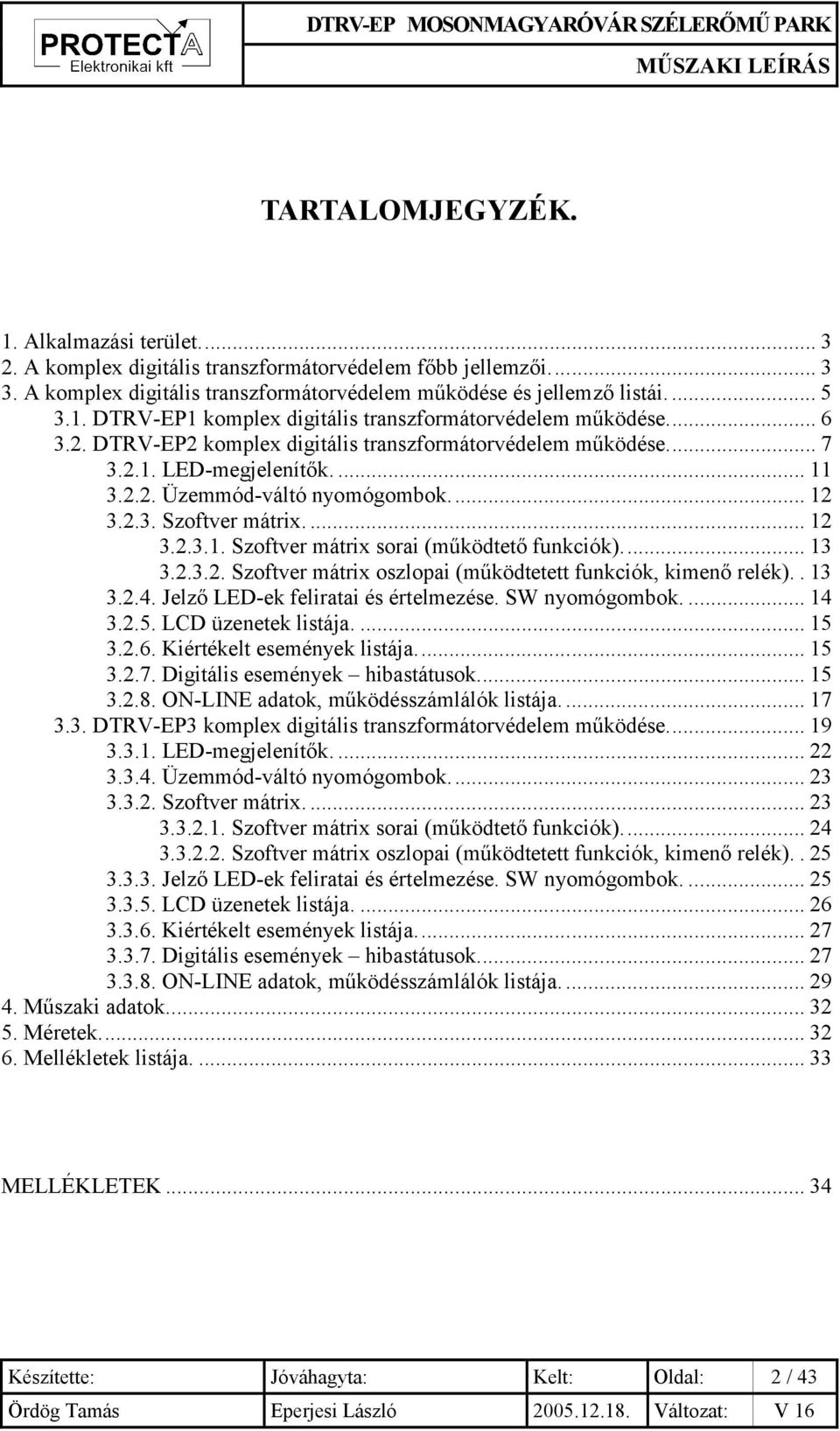

2 TARTALOMJEGYZÉK. 1. Alkalmazási terület A komplex digitális transzformátorvédelem főbb jellemzői A komplex digitális transzformátorvédelem működése és jellemző listái DTRV-EP1 komplex digitális transzformátorvédelem működése DTRV-EP2 komplex digitális transzformátorvédelem működése LED-megjelenítők Üzemmód-váltó nyomógombok Szoftver mátrix Szoftver mátrix sorai (működtető funkciók) Szoftver mátrix oszlopai (működtetett funkciók, kimenő relék) Jelző LED-ek feliratai és értelmezése. SW nyomógombok LCD üzenetek listája Kiértékelt események listája Digitális események hibastátusok ON-LINE adatok, működésszámlálók listája DTRV-EP3 komplex digitális transzformátorvédelem működése LED-megjelenítők Üzemmód-váltó nyomógombok Szoftver mátrix Szoftver mátrix sorai (működtető funkciók) Szoftver mátrix oszlopai (működtetett funkciók, kimenő relék) Jelző LED-ek feliratai és értelmezése. SW nyomógombok LCD üzenetek listája Kiértékelt események listája Digitális események hibastátusok ON-LINE adatok, működésszámlálók listája Műszaki adatok Méretek Mellékletek listája MELLÉKLETEK Készítette: Jóváhagyta: Kelt: Oldal: 2 / 43

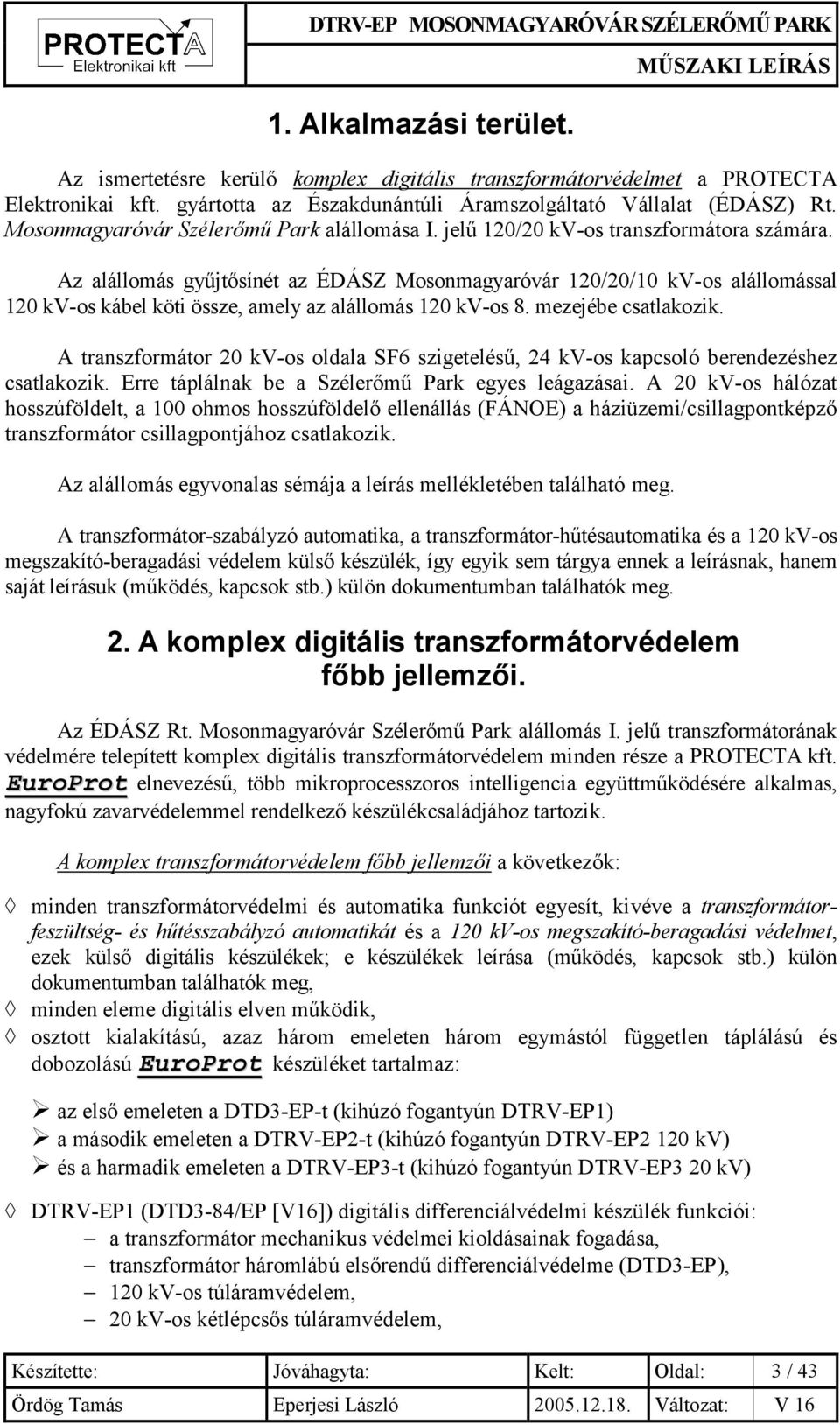

3 1. Alkalmazási terület. Az ismertetésre kerülő komplex digitális transzformátorvédelmet a PROTECTA Elektronikai kft. gyártotta az Északdunántúli Áramszolgáltató Vállalat (ÉDÁSZ) Rt. Mosonmagyaróvár Szélerőmű Park alállomása I. jelű 120/20 kv-os transzformátora számára. Az alállomás gyűjtősínét az ÉDÁSZ Mosonmagyaróvár 120/20/10 kv-os alállomással 120 kv-os kábel köti össze, amely az alállomás 120 kv-os 8. mezejébe csatlakozik. A transzformátor 20 kv-os oldala SF6 szigetelésű, 24 kv-os kapcsoló berendezéshez csatlakozik. Erre táplálnak be a Szélerőmű Park egyes leágazásai. A 20 kv-os hálózat hosszúföldelt, a 100 ohmos hosszúföldelő ellenállás (FÁNOE) a háziüzemi/csillagpontképző transzformátor csillagpontjához csatlakozik. Az alállomás egyvonalas sémája a leírás mellékletében található meg. A transzformátor-szabályzó automatika, a transzformátor-hűtésautomatika és a 120 kv-os megszakító-beragadási védelem külső készülék, így egyik sem tárgya ennek a leírásnak, hanem saját leírásuk (működés, kapcsok stb.) külön dokumentumban találhatók meg. 2. A komplex digitális transzformátorvédelem főbb jellemzői. Az ÉDÁSZ Rt. Mosonmagyaróvár Szélerőmű Park alállomás I. jelű transzformátorának védelmére telepített komplex digitális transzformátorvédelem minden része a PROTECTA kft. EuroProt elnevezésű, több mikroprocesszoros intelligencia együttműködésére alkalmas, nagyfokú zavarvédelemmel rendelkező készülékcsaládjához tartozik. A komplex transzformátorvédelem főbb jellemzői a következők: minden transzformátorvédelmi és automatika funkciót egyesít, kivéve a transzformátorfeszültség- és hűtésszabályzó automatikát és a 120 kv-os megszakító-beragadási védelmet, ezek külső digitális készülékek; e készülékek leírása (működés, kapcsok stb.) külön dokumentumban találhatók meg, minden eleme digitális elven működik, osztott kialakítású, azaz három emeleten három egymástól független táplálású és dobozolású EuroProt készüléket tartalmaz: az első emeleten a DTD3-EP-t (kihúzó fogantyún DTRV-EP1) a második emeleten a DTRV-EP2-t (kihúzó fogantyún DTRV-EP2 120 kv) és a harmadik emeleten a DTRV-EP3-t (kihúzó fogantyún DTRV-EP3 20 kv) DTRV-EP1 (DTD3-84/EP [V16]) digitális differenciálvédelmi készülék funkciói: a transzformátor mechanikus védelmei kioldásainak fogadása, transzformátor háromlábú elsőrendű differenciálvédelme (DTD3-EP), 120 kv-os túláramvédelem, 20 kv-os kétlépcsős túláramvédelem, Készítette: Jóváhagyta: Kelt: Oldal: 3 / 43

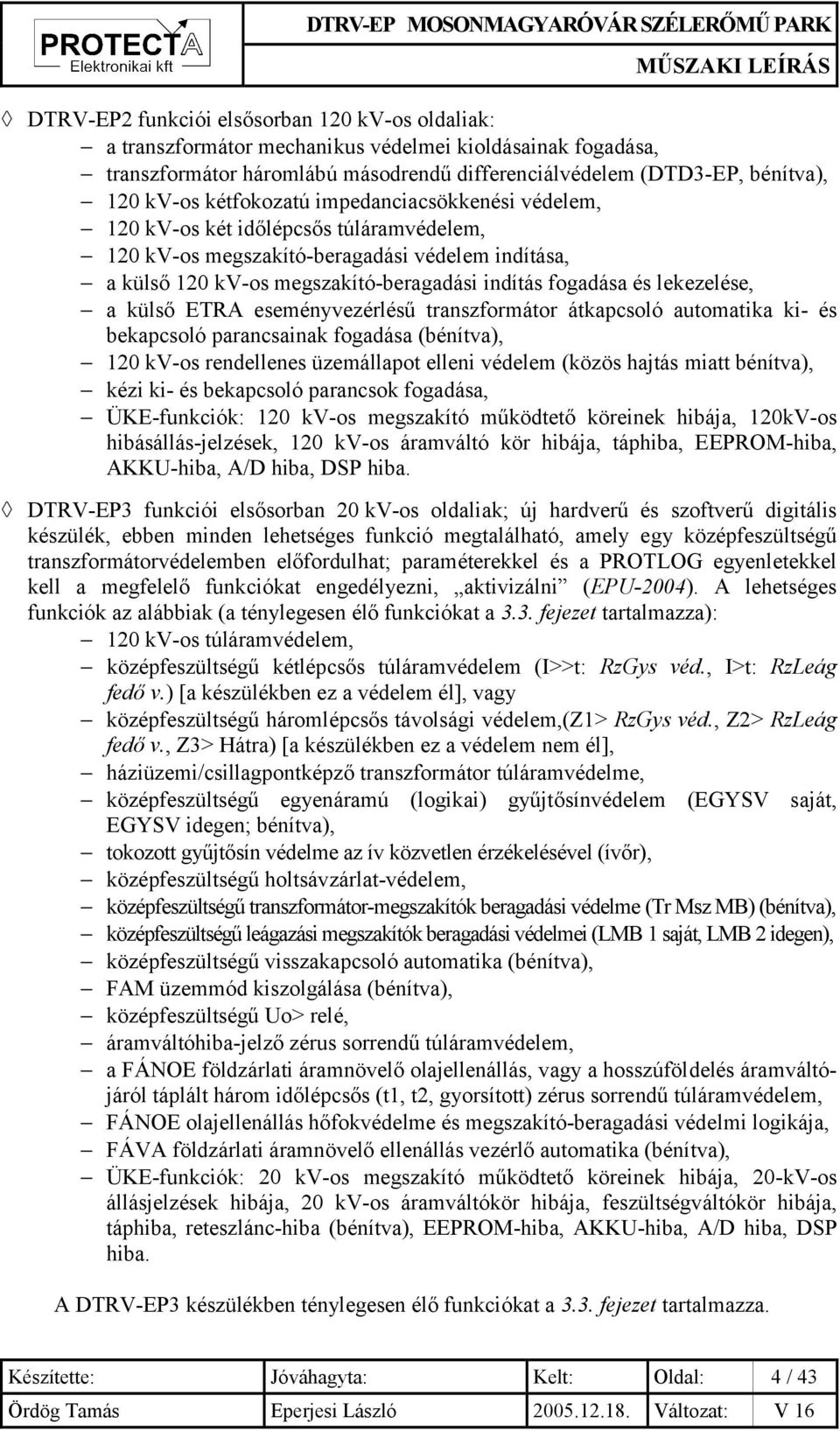

4 DTRV-EP2 funkciói elsősorban 120 kv-os oldaliak: a transzformátor mechanikus védelmei kioldásainak fogadása, transzformátor háromlábú másodrendű differenciálvédelem (DTD3-EP, bénítva), 120 kv-os kétfokozatú impedanciacsökkenési védelem, 120 kv-os két időlépcsős túláramvédelem, 120 kv-os megszakító-beragadási védelem indítása, a külső 120 kv-os megszakító-beragadási indítás fogadása és lekezelése, a külső ETRA eseményvezérlésű transzformátor átkapcsoló automatika ki- és bekapcsoló parancsainak fogadása (bénítva), 120 kv-os rendellenes üzemállapot elleni védelem (közös hajtás miatt bénítva), kézi ki- és bekapcsoló parancsok fogadása, ÜKE-funkciók: 120 kv-os megszakító működtető köreinek hibája, 120kV-os hibásállás-jelzések, 120 kv-os áramváltó kör hibája, táphiba, EEPROM-hiba, AKKU-hiba, A/D hiba, DSP hiba. DTRV-EP3 funkciói elsősorban 20 kv-os oldaliak; új hardverű és szoftverű digitális készülék, ebben minden lehetséges funkció megtalálható, amely egy középfeszültségű transzformátorvédelemben előfordulhat; paraméterekkel és a PROTLOG egyenletekkel kell a megfelelő funkciókat engedélyezni, aktivizálni (EPU-2004). A lehetséges funkciók az alábbiak (a ténylegesen élő funkciókat a 3.3. fejezet tartalmazza): 120 kv-os túláramvédelem, középfeszültségű kétlépcsős túláramvédelem (I>>t: RzGys véd., I>t: RzLeág fedő v.) [a készülékben ez a védelem él], vagy középfeszültségű háromlépcsős távolsági védelem,(z1> RzGys véd., Z2> RzLeág fedő v., Z3> Hátra) [a készülékben ez a védelem nem él], háziüzemi/csillagpontképző transzformátor túláramvédelme, középfeszültségű egyenáramú (logikai) gyűjtősínvédelem (EGYSV saját, EGYSV idegen; bénítva), tokozott gyűjtősín védelme az ív közvetlen érzékelésével (ívőr), középfeszültségű holtsávzárlat-védelem, középfeszültségű transzformátor-megszakítók beragadási védelme (Tr Msz MB) (bénítva), középfeszültségű leágazási megszakítók beragadási védelmei (LMB 1 saját, LMB 2 idegen), középfeszültségű visszakapcsoló automatika (bénítva), FAM üzemmód kiszolgálása (bénítva), középfeszültségű Uo> relé, áramváltóhiba-jelző zérus sorrendű túláramvédelem, a FÁNOE földzárlati áramnövelő olajellenállás, vagy a hosszúföldelés áramváltójáról táplált három időlépcsős (t1, t2, gyorsított) zérus sorrendű túláramvédelem, FÁNOE olajellenállás hőfokvédelme és megszakító-beragadási védelmi logikája, FÁVA földzárlati áramnövelő ellenállás vezérlő automatika (bénítva), ÜKE-funkciók: 20 kv-os megszakító működtető köreinek hibája, 20-kV-os állásjelzések hibája, 20 kv-os áramváltókör hibája, feszültségváltókör hibája, táphiba, reteszlánc-hiba (bénítva), EEPROM-hiba, AKKU-hiba, A/D hiba, DSP hiba. A DTRV-EP3 készülékben ténylegesen élő funkciókat a 3.3. fejezet tartalmazza. Készítette: Jóváhagyta: Kelt: Oldal: 4 / 43

5 a független emeletek be- és kimenetei a 19 -os szekrény KS jelű sorkapcsain közösen jelennek meg, a készülékekben emeletenként intelligens digitális kioldó-mátrix található, így valamennyi funkció a megfelelő kimenő relére irányítható, az egyes mátrix-sorok (védelmi funkciók) bináris paraméterekkel külön béníthatók, a készülékekbe külső sorkapcson, optikai csatolón át érkező jelek programozás során a logikai (bináris) paraméterekkel béníthatók/élesíthetők, az osztott kialakítás előnye, hogy egyik készülék meghibásodásakor a többi üzemkész marad, a független kialakítás jó védelmi tartalékolást ad, az osztott kialakítás megkönnyíti a védelemvizsgálatot. 3. A komplex digitális transzformátorvédelem működése és jellemző listái. Az egyes készülékek általános, minden EuroProt készülékre jellemző hardver és szoftver leírását, valamint a készülékek részletes kezelését külön kiadványok részletesen tárgyalják. A hardver-szoftver kialakítás kiadványa: EPU-2002 Általános kezelési utasítás a PROTECTA kft. által gyártott EuroProt típusú digitális védelem-automatika készülékek számára Budapest, március. Az újabb fejlesztésű hardver-szoftver kialakítás kiadványa: EPU-2004 EuroProt komplex védelem, hardver és szoftver ismertető és kezelési utasítás Budapest, január. A két kiadványt PROTECTA Elektronikai kft. kérésre rendelkezésre bocsátja. A DTRV-EP1, a DTRV-EP2 és a DTRV-EP3 készülékek paraméterei (az áramparaméterek, a feszültség-paraméterek, az időrelé-paraméterek, a visszakapcsoló automatika paraméterei, a logikai [bináris] paraméterek és a kommunikációs paraméterek) a beállítási tartományokkal és a lépcsőkkel, valamint az On-line képernyők, a PROTLOG egyenletek, a kiértékelt események, a digitális események a Protect for Windows programmal a készülékekhez tartozó.bla és.gra file-ok segítségével jeleníthetők meg. Olyan helyeken, ahol a készülék működésének ismertetéséhez célszerű volt ábrában megjeleníteni, ez a Műszaki Leírás is részben tartalmazza a fenti az adatokat. A leíráshoz csatolt MELLÉKLETEK tartalmazzák a három készülék (emelet) bekötési rajzait (hátsó és sorkapocs), az előlap-rajzokat, a hátsó fiókelrendezési rajzokat és az alállomás egyvonalas sémáját. Külön leírásokban találhatók a transzformátor-feszültség- és hűtésszabályzó automatika és a 120 kv-os gyűjtősínvédelem és megszakító beragadási védelem működési jellemzői. Ezeket a dokumentumokat PROTECTA Elektronikai kft. kérésre rendelkezésre bocsátja. Készítette: Jóváhagyta: Kelt: Oldal: 5 / 43

6 3.1. DTRV-EP1 komplex digitális transzformátorvédelem működése. A transzformátor elsőrendű differenciálvédelmeként egy PROTECTA gyártmányú DTD3-84/EP típusú (verzió: V ) háromlábú digitális transzformátordifferenciálvédelem található a DTRV-EP1 szekrényben. A védelem lezáró áramváltói a transzformátor 120 kv-os oldali áramváltója, valamint a J2 és J3 generátor-leágazások áramváltói, ezért kell háromlábú DTD3 típust alkalmazni. A védelem képes fogadni a transzformátor alábbiakban leírt mechanikus védelmeinek kioldásait. A védelemben a 120 kv-os és a 20 kv-os oldali túláramvédelem is helyet kap. A transzformátor differenciálvédelem tulajdonságait részletesen a saját műszaki leírása tartalmazza. Az ÉDÁSZ Mosonmagyaróvár Szélerőmű Park alállomásába beépített DTD3-EP (kihúzó fogantyúján DTRV-EP1) jelű transzformátor differenciálvédelem kivitele megegyezik az eredeti DTD3-EP széria-készülék műszaki leírásával. Lehetnek beépítve opciós R4 ÍV és R4E ÍV kártyák (lásd a mellékletben a sorkapocs-rajzokat), amelyekben 4 A megszakító-képességű relé-érintkezők vannak alkalmazva. A védelem nem igényel külső illesztő/forgató közbenső áramváltókat, a szükséges fázisforgatásokat és áttétel-kiegyenlítéseket a védelem megfelelő programozással szoftver úton oldja meg. A védelemnek nem-lineáris fékezésű, három töréspontú karakterisztikája van, amely tetszőlegesen állítható. A transzformátor bekapcsolási áramlökésével szemben érzéketlen. Működési ideje kb ms, a nagyáramú differenciáláram-fokozat működésekor kb ms. A védelemben intelligens digitális kioldó-mátrix található, így valamennyi védelmi funkció egyenként bénítható, illetve a megfelelő kimenő relére irányítható. "F" OPTOk Sz. Megnevezés KS KS 1 TR gázvéd C7-8 2 TR fokkapcs. C TR olaj lökés C TR olaj hőfok C TR tekercs hőfok C cspk. gázvéd C cspk. hőfok C Nyugtázás C Opto- C64 1. ábra. Mechanikus védelmek az EP1-ben A DTD3-EP (DTRV-EP1) képes a transzformátor mechanikus védelmei kioldásainak fogadására. A nyolc mechanikus védelem kioldási jele optikai csatolós bemeneteken keresztül jut a készülékbe (1. ábra). Ezek a főtranszformátor (F-1), a fokozatkapcsoló (F-2) és a háziüzemi/csillagpontképző transzformátor (F-6) gázvédelmei [Buchholz-reléi], a főtranszformátor olajlökés-védelme (F-3), olajhőfok-védelme (F-4) és tekercshőfok-védelme (F-5), valamint a háziüzemi /csillagpontképző transzformátor hőfokvédelme (F-7). Az F-8 optikai csatolós bemeneten a készülék külső nyugtázó parancsot tud fogadni. A DTRV-EP1 (DTD3-EP) védelem kioldáskor a digitális mátrix beállításától függően kikapcsolja a transzformátor 120 kv-os, valamint a J2 és a J3 generátor-leágazások megszakítóit, és a DTRV-EP2 készüléknek DTD KI jelzést (G-6) és 120 kv-os megszakító-beragadási indítást (H-9) ad, a DTRV-EP2 készülék tovább adja a Ki információt a DTRV-EP3 készüléknek, mint 20 kv-os visszakapcsoló automatika tiltást 20 kv-os végleges kioldással és mint 20 kv-os megszakító-beragadási indítást ad (a 20 kv-os visszakapcsoló automatika bénítva). Készítette: Jóváhagyta: Kelt: Oldal: 6 / 43

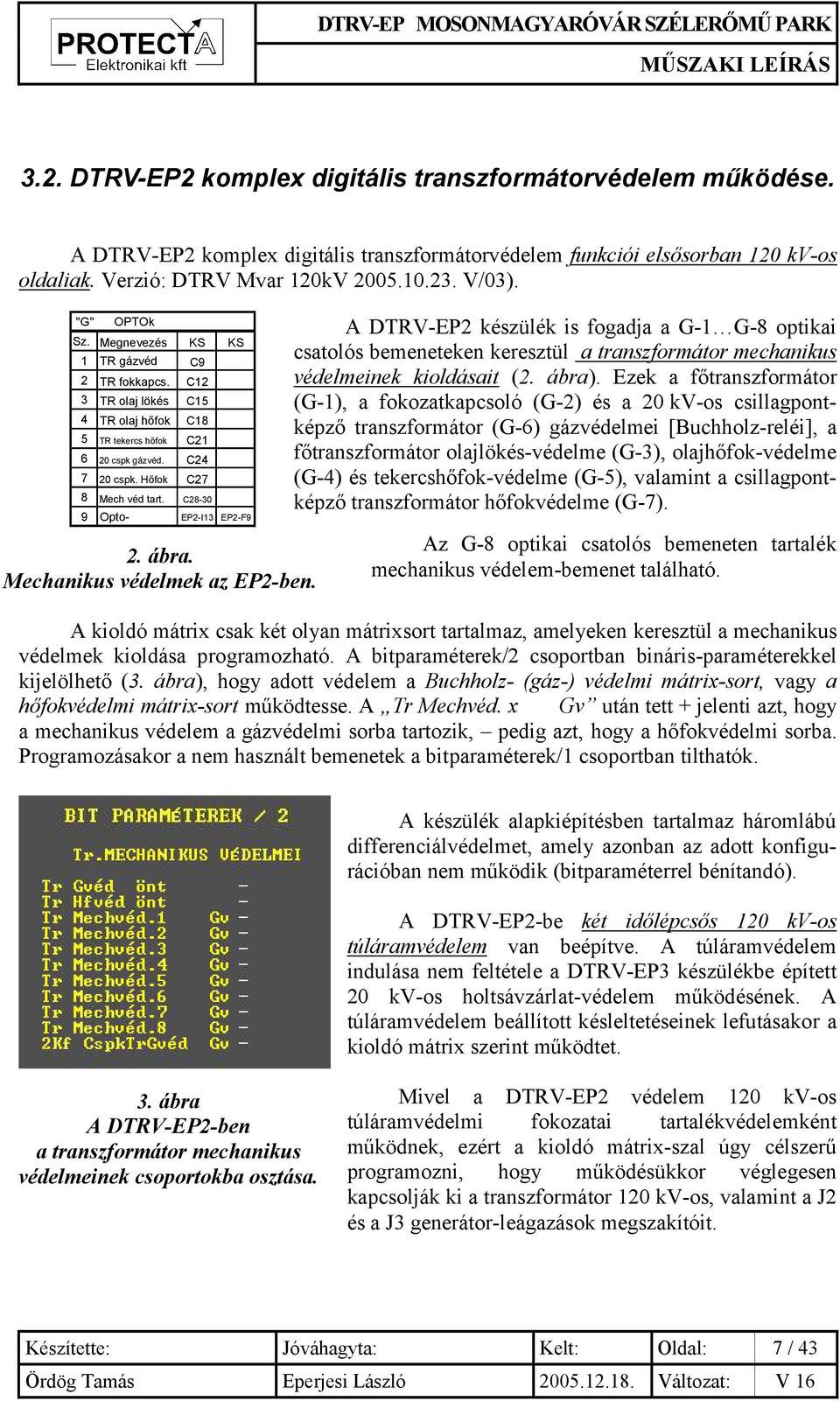

7 3.2. DTRV-EP2 komplex digitális transzformátorvédelem működése. A DTRV-EP2 komplex digitális transzformátorvédelem funkciói elsősorban 120 kv-os oldaliak. Verzió: DTRV Mvar 120kV V/03). "G" OPTOk Sz. Megnevezés KS KS 1 TR gázvéd C9 2 TR fokkapcs. C12 3 TR olaj lökés C15 4 TR olaj hőfok C18 5 TR tekercs hőfok C cspk gázvéd. C cspk. Hőfok C27 8 Mech véd tart. C Opto- EP2-I13 EP2-F9 2. ábra. Mechanikus védelmek az EP2-ben. A DTRV-EP2 készülék is fogadja a G-1 G-8 optikai csatolós bemeneteken keresztül a transzformátor mechanikus védelmeinek kioldásait (2. ábra). Ezek a főtranszformátor (G-1), a fokozatkapcsoló (G-2) és a 20 kv-os csillagpontképző transzformátor (G-6) gázvédelmei [Buchholz-reléi], a főtranszformátor olajlökés-védelme (G-3), olajhőfok-védelme (G-4) és tekercshőfok-védelme (G-5), valamint a csillagpontképző transzformátor hőfokvédelme (G-7). Az G-8 optikai csatolós bemeneten tartalék mechanikus védelem-bemenet található. A kioldó mátrix csak két olyan mátrixsort tartalmaz, amelyeken keresztül a mechanikus védelmek kioldása programozható. A bitparaméterek/2 csoportban bináris-paraméterekkel kijelölhető (3. ábra), hogy adott védelem a Buchholz- (gáz-) védelmi mátrix-sort, vagy a hőfokvédelmi mátrix-sort működtesse. A Tr Mechvéd. x Gv után tett + jelenti azt, hogy a mechanikus védelem a gázvédelmi sorba tartozik, pedig azt, hogy a hőfokvédelmi sorba. Programozásakor a nem használt bemenetek a bitparaméterek/1 csoportban tilthatók. A készülék alapkiépítésben tartalmaz háromlábú differenciálvédelmet, amely azonban az adott konfigurációban nem működik (bitparaméterrel bénítandó). A DTRV-EP2-be két időlépcsős 120 kv-os túláramvédelem van beépítve. A túláramvédelem indulása nem feltétele a DTRV-EP3 készülékbe épített 20 kv-os holtsávzárlat-védelem működésének. A túláramvédelem beállított késleltetéseinek lefutásakor a kioldó mátrix szerint működtet. 3. ábra A DTRV-EP2-ben a transzformátor mechanikus védelmeinek csoportokba osztása. Mivel a DTRV-EP2 védelem 120 kv-os túláramvédelmi fokozatai tartalékvédelemként működnek, ezért a kioldó mátrix-szal úgy célszerű programozni, hogy működésükkor véglegesen kapcsolják ki a transzformátor 120 kv-os, valamint a J2 és a J3 generátor-leágazások megszakítóit. Készítette: Jóváhagyta: Kelt: Oldal: 7 / 43

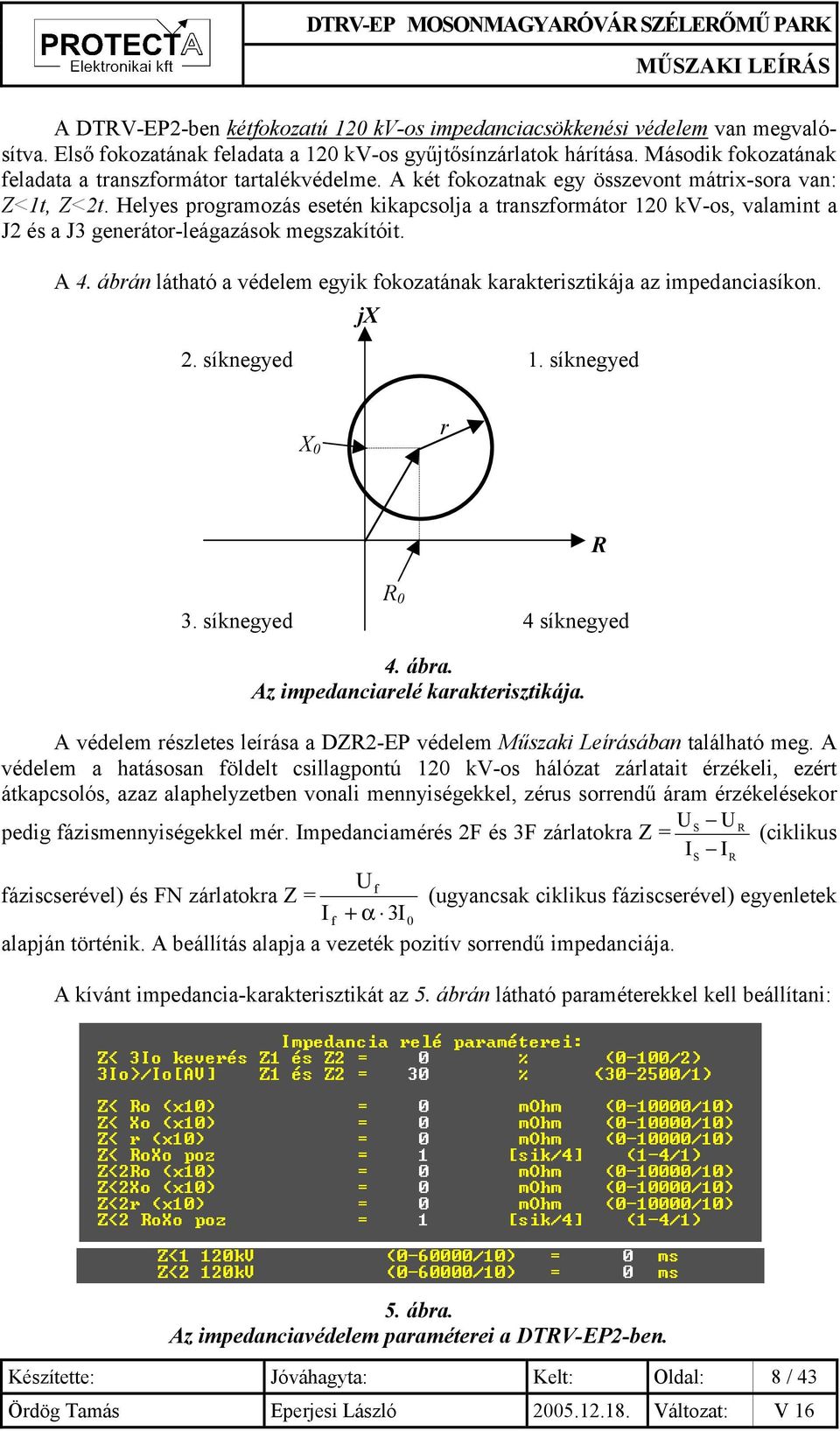

8 A DTRV-EP2-ben kétfokozatú 120 kv-os impedanciacsökkenési védelem van megvalósítva. Első fokozatának feladata a 120 kv-os gyűjtősínzárlatok hárítása. Második fokozatának feladata a transzformátor tartalékvédelme. A két fokozatnak egy összevont mátrix-sora van: Z<1t, Z<2t. Helyes programozás esetén kikapcsolja a transzformátor 120 kv-os, valamint a J2 és a J3 generátor-leágazások megszakítóit. A 4. ábrán látható a védelem egyik fokozatának karakterisztikája az impedanciasíkon. jx 2. síknegyed 1. síknegyed X 0 r R R 0 3. síknegyed 4 síknegyed 4. ábra. Az impedanciarelé karakterisztikája. A védelem részletes leírása a DZR2-EP védelem Műszaki Leírásában található meg. A védelem a hatásosan földelt csillagpontú 120 kv-os hálózat zárlatait érzékeli, ezért átkapcsolós, azaz alaphelyzetben vonali mennyiségekkel, zérus sorrendű áram érzékelésekor US U R pedig fázismennyiségekkel mér. Impedanciamérés 2F és 3F zárlatokra Z = (ciklikus IS I R U f fáziscserével) és FN zárlatokra Z = (ugyancsak ciklikus fáziscserével) egyenletek If + α 3I 0 alapján történik. A beállítás alapja a vezeték pozitív sorrendű impedanciája. A kívánt impedancia-karakterisztikát az 5. ábrán látható paraméterekkel kell beállítani: 5. ábra. Az impedanciavédelem paraméterei a DTRV-EP2-ben. Készítette: Jóváhagyta: Kelt: Oldal: 8 / 43

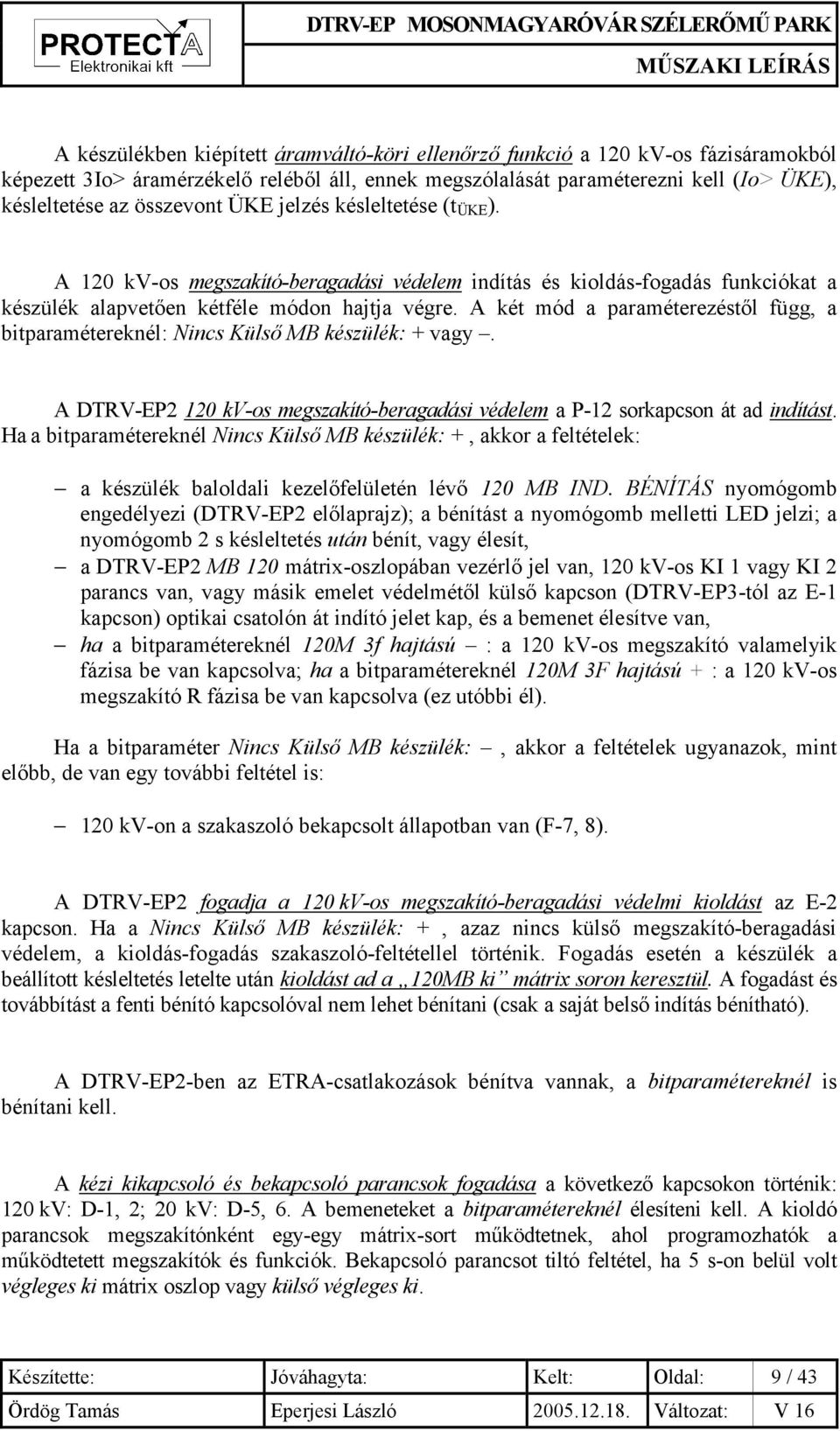

9 A készülékben kiépített áramváltó-köri ellenőrző funkció a 120 kv-os fázisáramokból képezett 3Io> áramérzékelő reléből áll, ennek megszólalását paraméterezni kell (Io> ÜKE), késleltetése az összevont ÜKE jelzés késleltetése (t ÜKE ). A 120 kv-os megszakító-beragadási védelem indítás és kioldás-fogadás funkciókat a készülék alapvetően kétféle módon hajtja végre. A két mód a paraméterezéstől függ, a bitparamétereknél: Nincs Külső MB készülék: + vagy. A DTRV-EP2 120 kv-os megszakító-beragadási védelem a P-12 sorkapcson át ad indítást. Ha a bitparamétereknél Nincs Külső MB készülék: +, akkor a feltételek: a készülék baloldali kezelőfelületén lévő 120 MB IND. BÉNÍTÁS nyomógomb engedélyezi (DTRV-EP2 előlaprajz); a bénítást a nyomógomb melletti LED jelzi; a nyomógomb 2 s késleltetés után bénít, vagy élesít, a DTRV-EP2 MB 120 mátrix-oszlopában vezérlő jel van, 120 kv-os KI 1 vagy KI 2 parancs van, vagy másik emelet védelmétől külső kapcson (DTRV-EP3-tól az E-1 kapcson) optikai csatolón át indító jelet kap, és a bemenet élesítve van, ha a bitparamétereknél 120M 3f hajtású : a 120 kv-os megszakító valamelyik fázisa be van kapcsolva; ha a bitparamétereknél 120M 3F hajtású + : a 120 kv-os megszakító R fázisa be van kapcsolva (ez utóbbi él). Ha a bitparaméter Nincs Külső MB készülék:, akkor a feltételek ugyanazok, mint előbb, de van egy további feltétel is: 120 kv-on a szakaszoló bekapcsolt állapotban van (F-7, 8). A DTRV-EP2 fogadja a 120 kv-os megszakító-beragadási védelmi kioldást az E-2 kapcson. Ha a Nincs Külső MB készülék: +, azaz nincs külső megszakító-beragadási védelem, a kioldás-fogadás szakaszoló-feltétellel történik. Fogadás esetén a készülék a beállított késleltetés letelte után kioldást ad a 120MB ki mátrix soron keresztül. A fogadást és továbbítást a fenti bénító kapcsolóval nem lehet bénítani (csak a saját belső indítás bénítható). A DTRV-EP2-ben az ETRA-csatlakozások bénítva vannak, a bitparamétereknél is bénítani kell. A kézi kikapcsoló és bekapcsoló parancsok fogadása a következő kapcsokon történik: 120 kv: D-1, 2; 20 kv: D-5, 6. A bemeneteket a bitparamétereknél élesíteni kell. A kioldó parancsok megszakítónként egy-egy mátrix-sort működtetnek, ahol programozhatók a működtetett megszakítók és funkciók. Bekapcsoló parancsot tiltó feltétel, ha 5 s-on belül volt végleges ki mátrix oszlop vagy külső végleges ki. Készítette: Jóváhagyta: Kelt: Oldal: 9 / 43

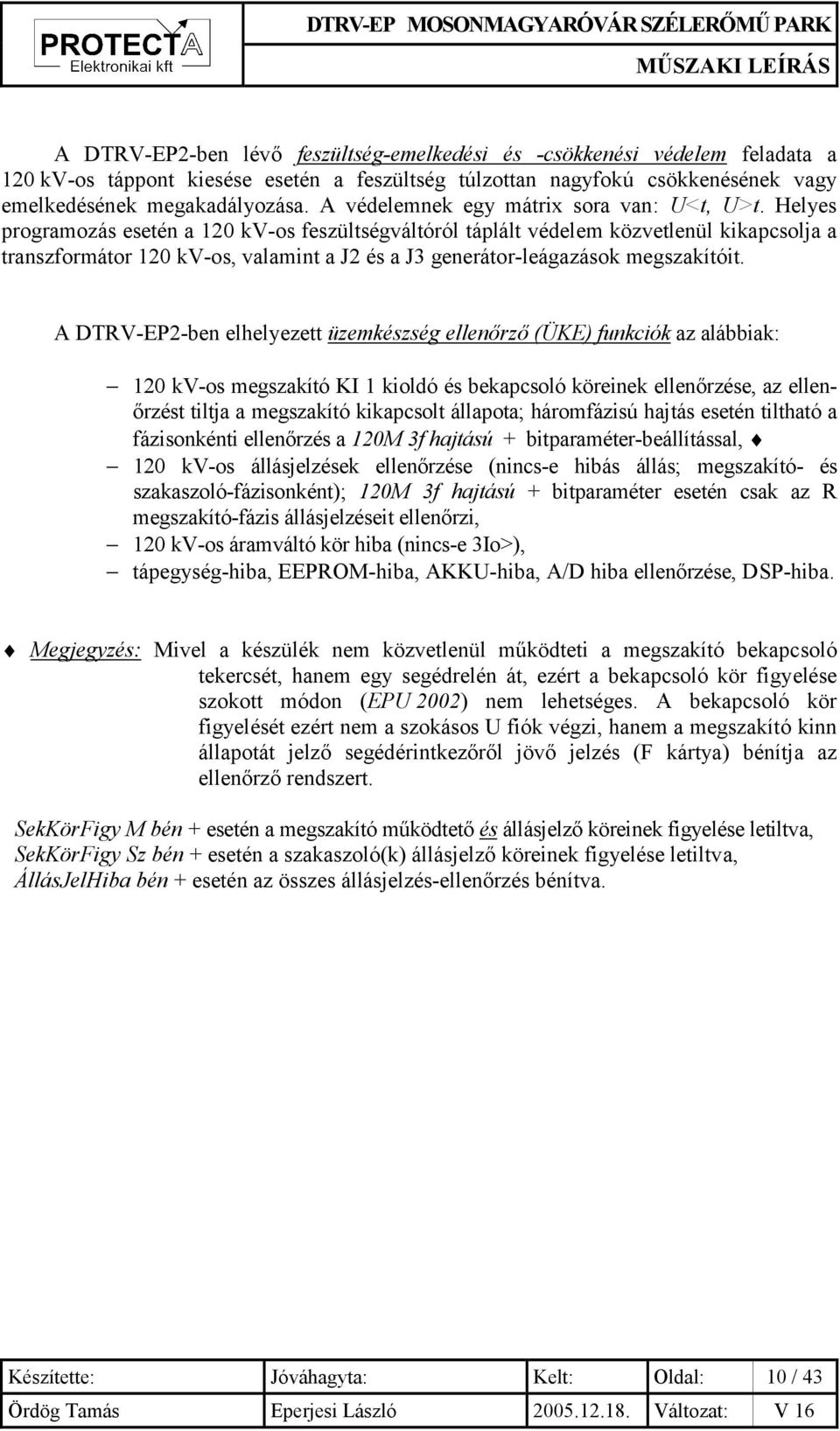

10 A DTRV-EP2-ben lévő feszültség-emelkedési és -csökkenési védelem feladata a 120 kv-os táppont kiesése esetén a feszültség túlzottan nagyfokú csökkenésének vagy emelkedésének megakadályozása. A védelemnek egy mátrix sora van: U<t, U>t. Helyes programozás esetén a 120 kv-os feszültségváltóról táplált védelem közvetlenül kikapcsolja a transzformátor 120 kv-os, valamint a J2 és a J3 generátor-leágazások megszakítóit. A DTRV-EP2-ben elhelyezett üzemkészség ellenőrző (ÜKE) funkciók az alábbiak: 120 kv-os megszakító KI 1 kioldó és bekapcsoló köreinek ellenőrzése, az ellenőrzést tiltja a megszakító kikapcsolt állapota; háromfázisú hajtás esetén tiltható a fázisonkénti ellenőrzés a 120M 3f hajtású + bitparaméter-beállítással, 120 kv-os állásjelzések ellenőrzése (nincs-e hibás állás; megszakító- és szakaszoló-fázisonként); 120M 3f hajtású + bitparaméter esetén csak az R megszakító-fázis állásjelzéseit ellenőrzi, 120 kv-os áramváltó kör hiba (nincs-e 3Io>), tápegység-hiba, EEPROM-hiba, AKKU-hiba, A/D hiba ellenőrzése, DSP-hiba. Megjegyzés: Mivel a készülék nem közvetlenül működteti a megszakító bekapcsoló tekercsét, hanem egy segédrelén át, ezért a bekapcsoló kör figyelése szokott módon (EPU 2002) nem lehetséges. A bekapcsoló kör figyelését ezért nem a szokásos U fiók végzi, hanem a megszakító kinn állapotát jelző segédérintkezőről jövő jelzés (F kártya) bénítja az ellenőrző rendszert. SekKörFigy M bén + esetén a megszakító működtető és állásjelző köreinek figyelése letiltva, SekKörFigy Sz bén + esetén a szakaszoló(k) állásjelző köreinek figyelése letiltva, ÁllásJelHiba bén + esetén az összes állásjelzés-ellenőrzés bénítva. Készítette: Jóváhagyta: Kelt: Oldal: 10 / 43

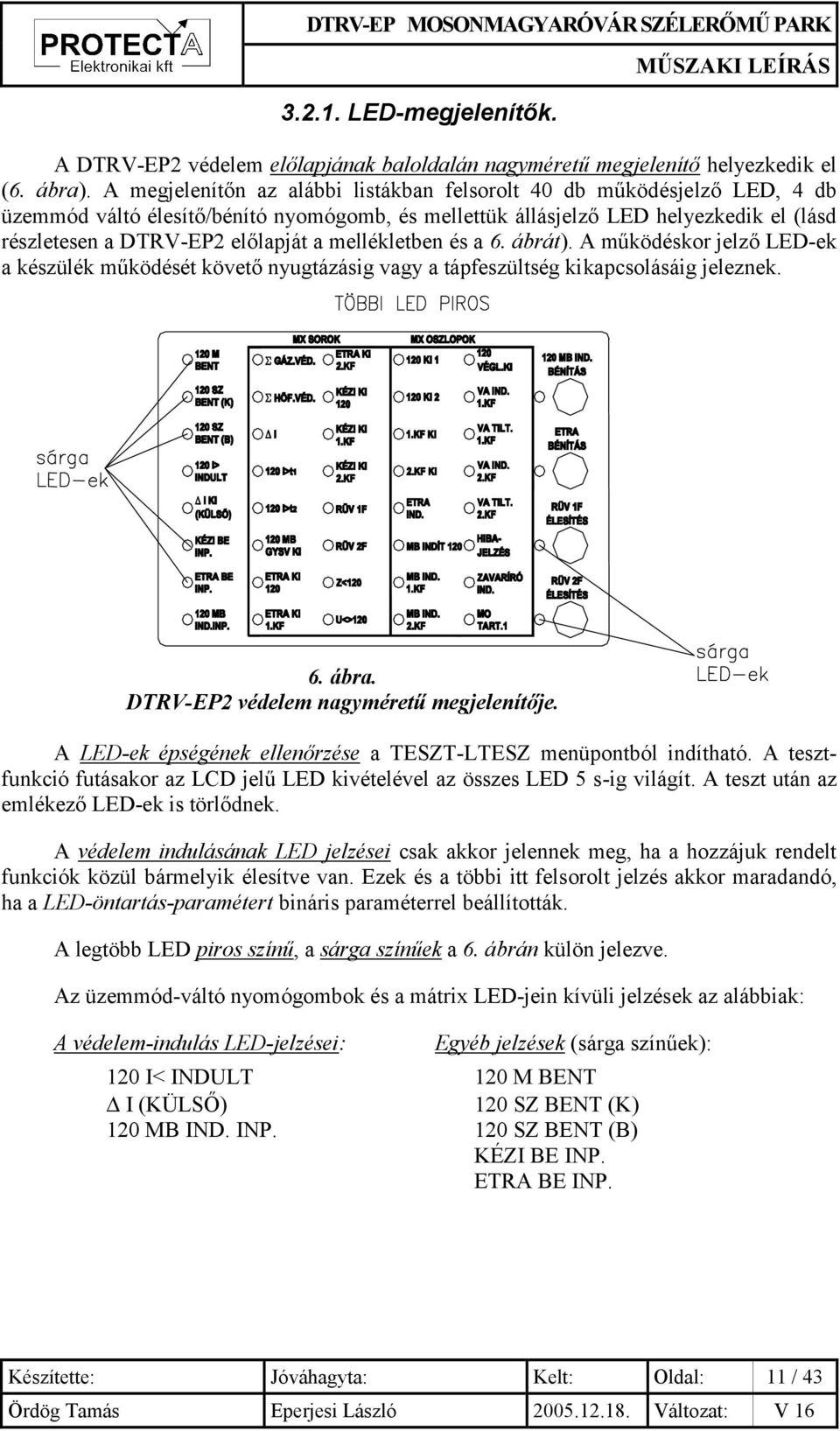

11 LED-megjelenítők. A DTRV-EP2 védelem előlapjának baloldalán nagyméretű megjelenítő helyezkedik el (6. ábra). A megjelenítőn az alábbi listákban felsorolt 40 db működésjelző LED, 4 db üzemmód váltó élesítő/bénító nyomógomb, és mellettük állásjelző LED helyezkedik el (lásd részletesen a DTRV-EP2 előlapját a mellékletben és a 6. ábrát). A működéskor jelző LED-ek a készülék működését követő nyugtázásig vagy a tápfeszültség kikapcsolásáig jeleznek. 6. ábra. DTRV-EP2 védelem nagyméretű megjelenítője. A LED-ek épségének ellenőrzése a TESZT-LTESZ menüpontból indítható. A tesztfunkció futásakor az LCD jelű LED kivételével az összes LED 5 s-ig világít. A teszt után az emlékező LED-ek is törlődnek. A védelem indulásának LED jelzései csak akkor jelennek meg, ha a hozzájuk rendelt funkciók közül bármelyik élesítve van. Ezek és a többi itt felsorolt jelzés akkor maradandó, ha a LED-öntartás-paramétert bináris paraméterrel beállították. A legtöbb LED piros színű, a sárga színűek a 6. ábrán külön jelezve. Az üzemmód-váltó nyomógombok és a mátrix LED-jein kívüli jelzések az alábbiak: A védelem-indulás LED-jelzései: Egyéb jelzések (sárga színűek): 120 I< INDULT 120 M BENT I (KÜLSŐ) 120 SZ BENT (K) 120 MB IND. INP. 120 SZ BENT (B) KÉZI BE INP. ETRA BE INP. Készítette: Jóváhagyta: Kelt: Oldal: 11 / 43

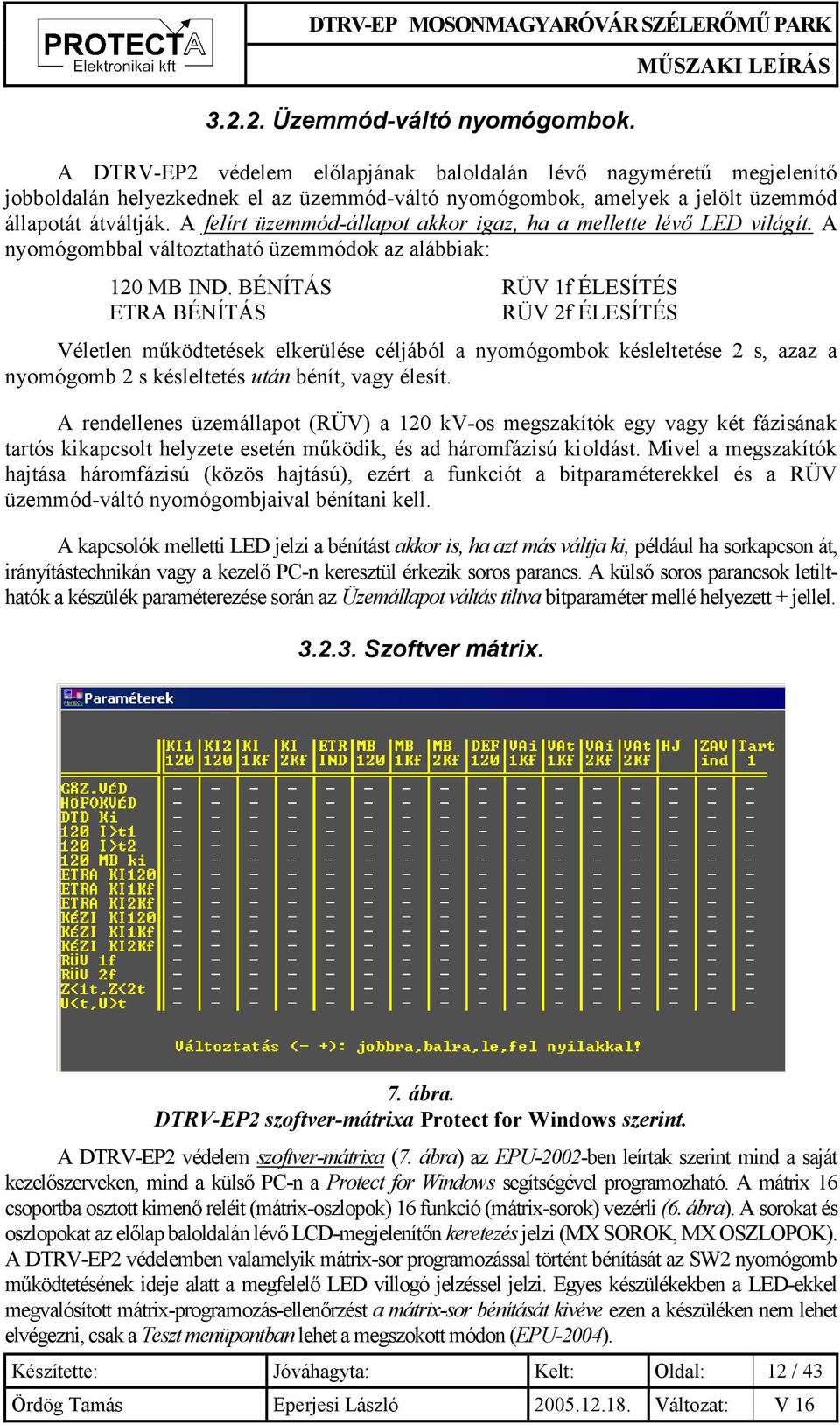

12 Üzemmód-váltó nyomógombok. A DTRV-EP2 védelem előlapjának baloldalán lévő nagyméretű megjelenítő jobboldalán helyezkednek el az üzemmód-váltó nyomógombok, amelyek a jelölt üzemmód állapotát átváltják. A felírt üzemmód-állapot akkor igaz, ha a mellette lévő LED világít. A nyomógombbal változtatható üzemmódok az alábbiak: 120 MB IND. BÉNÍTÁS RÜV 1f ÉLESÍTÉS ETRA BÉNÍTÁS RÜV 2f ÉLESÍTÉS Véletlen működtetések elkerülése céljából a nyomógombok késleltetése 2 s, azaz a nyomógomb 2 s késleltetés után bénít, vagy élesít. A rendellenes üzemállapot (RÜV) a 120 kv-os megszakítók egy vagy két fázisának tartós kikapcsolt helyzete esetén működik, és ad háromfázisú kioldást. Mivel a megszakítók hajtása háromfázisú (közös hajtású), ezért a funkciót a bitparaméterekkel és a RÜV üzemmód-váltó nyomógombjaival bénítani kell. A kapcsolók melletti LED jelzi a bénítást akkor is, ha azt más váltja ki, például ha sorkapcson át, irányítástechnikán vagy a kezelő PC-n keresztül érkezik soros parancs. A külső soros parancsok letilthatók a készülék paraméterezése során az Üzemállapot váltás tiltva bitparaméter mellé helyezett + jellel Szoftver mátrix. 7. ábra. DTRV-EP2 szoftver-mátrixa Protect for Windows szerint. A DTRV-EP2 védelem szoftver-mátrixa (7. ábra) az EPU-2002-ben leírtak szerint mind a saját kezelőszerveken, mind a külső PC-n a Protect for Windows segítségével programozható. A mátrix 16 csoportba osztott kimenő reléit (mátrix-oszlopok) 16 funkció (mátrix-sorok) vezérli (6. ábra). A sorokat és oszlopokat az előlap baloldalán lévő LCD-megjelenítőn keretezés jelzi (MX SOROK, MX OSZLOPOK). A DTRV-EP2 védelemben valamelyik mátrix-sor programozással történt bénítását az SW2 nyomógomb működtetésének ideje alatt a megfelelő LED villogó jelzéssel jelzi. Egyes készülékekben a LED-ekkel megvalósított mátrix-programozás-ellenőrzést a mátrix-sor bénítását kivéve ezen a készüléken nem lehet elvégezni, csak a Teszt menüpontban lehet a megszokott módon (EPU-2004). Készítette: Jóváhagyta: Kelt: Oldal: 12 / 43

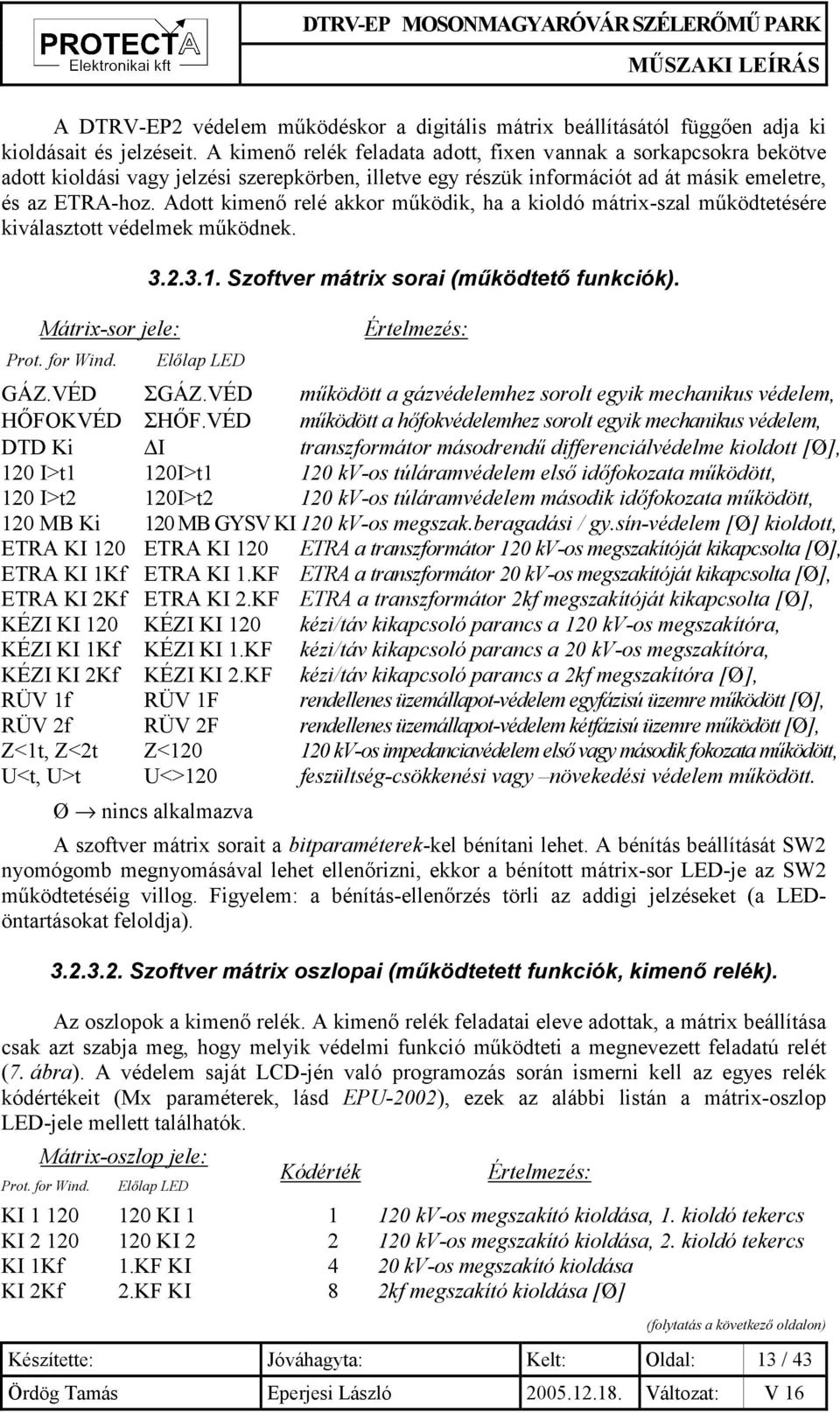

13 A DTRV-EP2 védelem működéskor a digitális mátrix beállításától függően adja ki kioldásait és jelzéseit. A kimenő relék feladata adott, fixen vannak a sorkapcsokra bekötve adott kioldási vagy jelzési szerepkörben, illetve egy részük információt ad át másik emeletre, és az ETRA-hoz. Adott kimenő relé akkor működik, ha a kioldó mátrix-szal működtetésére kiválasztott védelmek működnek. Mátrix-sor jele: Prot. for Wind Szoftver mátrix sorai (működtető funkciók). Előlap LED Értelmezés: GÁZ.VÉD ΣGÁZ.VÉD működött a gázvédelemhez sorolt egyik mechanikus védelem, HŐFOKVÉD ΣHŐF.VÉD működött a hőfokvédelemhez sorolt egyik mechanikus védelem, DTD Ki I transzformátor másodrendű differenciálvédelme kioldott [Ø], 120 I>t1 120I>t1 120 kv-os túláramvédelem első időfokozata működött, 120 I>t2 120I>t2 120 kv-os túláramvédelem második időfokozata működött, 120 MB Ki 120 MB GYSV KI 120 kv-os megszak.beragadási / gy.sín-védelem [Ø] kioldott, ETRA KI 120 ETRA KI 120 ETRA a transzformátor 120 kv-os megszakítóját kikapcsolta [Ø], ETRA KI 1Kf ETRA KI 1.KF ETRA a transzformátor 20 kv-os megszakítóját kikapcsolta [Ø], ETRA KI 2Kf ETRA KI 2.KF ETRA a transzformátor 2kf megszakítóját kikapcsolta [Ø], KÉZI KI 120 KÉZI KI 120 kézi/táv kikapcsoló parancs a 120 kv-os megszakítóra, KÉZI KI 1Kf KÉZI KI 1.KF kézi/táv kikapcsoló parancs a 20 kv-os megszakítóra, KÉZI KI 2Kf KÉZI KI 2.KF kézi/táv kikapcsoló parancs a 2kf megszakítóra [Ø], RÜV 1f RÜV 1F rendellenes üzemállapot-védelem egyfázisú üzemre működött [Ø], RÜV 2f RÜV 2F rendellenes üzemállapot-védelem kétfázisú üzemre működött [Ø], Z<1t, Z<2t Z< kv-os impedanciavédelem első vagy második fokozata működött, U<t, U>t U<>120 feszültség-csökkenési vagy növekedési védelem működött. Ø nincs alkalmazva A szoftver mátrix sorait a bitparaméterek-kel bénítani lehet. A bénítás beállítását SW2 nyomógomb megnyomásával lehet ellenőrizni, ekkor a bénított mátrix-sor LED-je az SW2 működtetéséig villog. Figyelem: a bénítás-ellenőrzés törli az addigi jelzéseket (a LEDöntartásokat feloldja) Szoftver mátrix oszlopai (működtetett funkciók, kimenő relék). Az oszlopok a kimenő relék. A kimenő relék feladatai eleve adottak, a mátrix beállítása csak azt szabja meg, hogy melyik védelmi funkció működteti a megnevezett feladatú relét (7. ábra). A védelem saját LCD-jén való programozás során ismerni kell az egyes relék kódértékeit (Mx paraméterek, lásd EPU-2002), ezek az alábbi listán a mátrix-oszlop LED-jele mellett találhatók. Mátrix-oszlop jele: Kódérték Értelmezés: Prot. for Wind. Előlap LED KI KI kv-os megszakító kioldása, 1. kioldó tekercs KI KI kv-os megszakító kioldása, 2. kioldó tekercs KI 1Kf 1.KF KI 4 20 kv-os megszakító kioldása KI 2Kf 2.KF KI 8 2kf megszakító kioldása [Ø] (folytatás a következő oldalon) Készítette: Jóváhagyta: Kelt: Oldal: 13 / 43

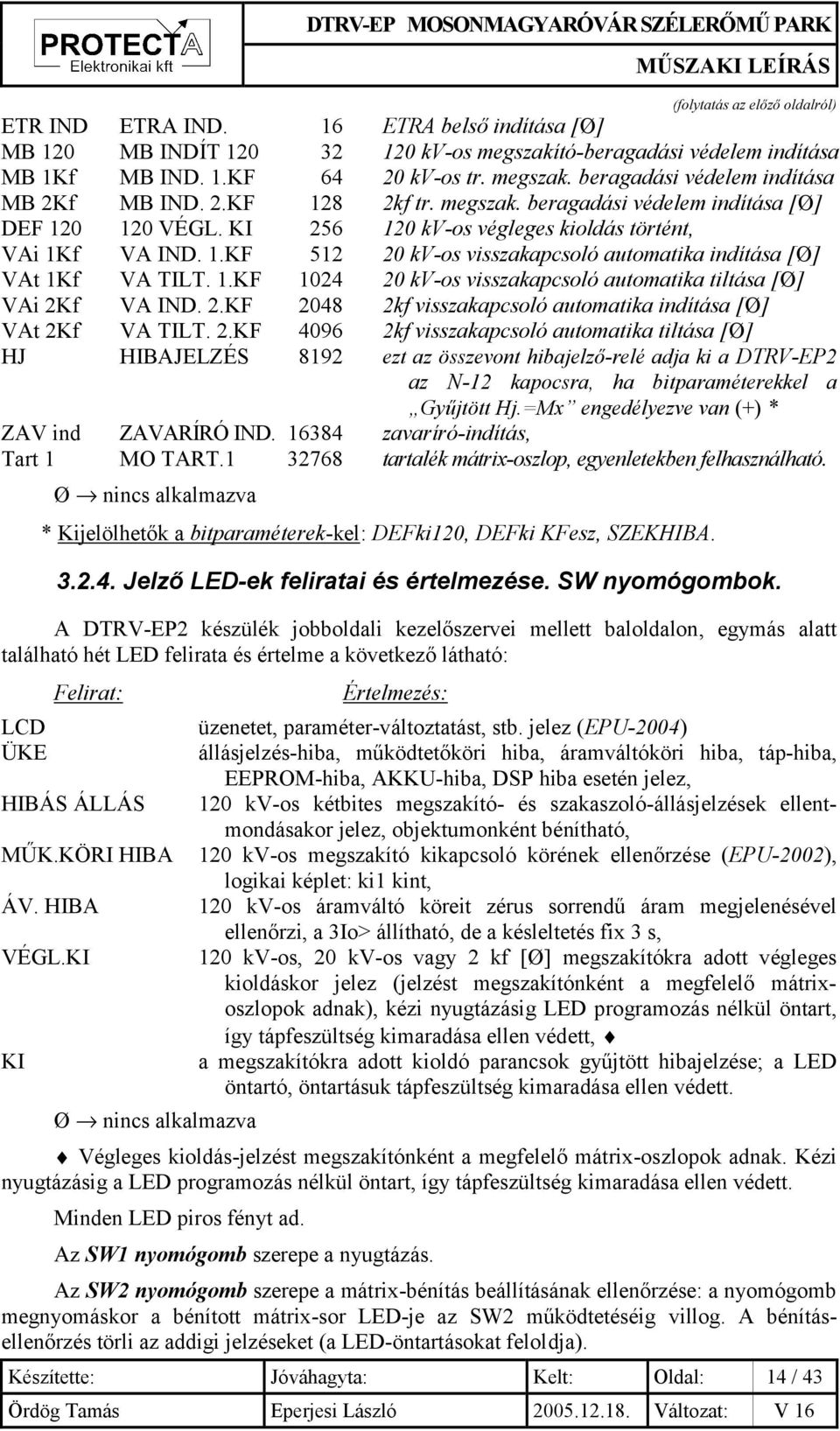

14 (folytatás az előző oldalról) ETR IND ETRA IND. 16 ETRA belső indítása [Ø] MB 120 MB INDÍT kv-os megszakító-beragadási védelem indítása MB 1Kf MB IND. 1.KF kv-os tr. megszak. beragadási védelem indítása MB 2Kf MB IND. 2.KF 128 2kf tr. megszak. beragadási védelem indítása [Ø] DEF VÉGL. KI kv-os végleges kioldás történt, VAi 1Kf VA IND. 1.KF kv-os visszakapcsoló automatika indítása [Ø] VAt 1Kf VA TILT. 1.KF kv-os visszakapcsoló automatika tiltása [Ø] VAi 2Kf VA IND. 2.KF kf visszakapcsoló automatika indítása [Ø] VAt 2Kf VA TILT. 2.KF kf visszakapcsoló automatika tiltása [Ø] HJ HIBAJELZÉS 8192 ezt az összevont hibajelző-relé adja ki a DTRV-EP2 az N-12 kapocsra, ha bitparaméterekkel a Gyűjtött Hj.=Mx engedélyezve van (+) * ZAV ind ZAVARÍRÓ IND zavaríró-indítás, Tart 1 MO TART tartalék mátrix-oszlop, egyenletekben felhasználható. Ø nincs alkalmazva * Kijelölhetők a bitparaméterek-kel: DEFki120, DEFki KFesz, SZEKHIBA Jelző LED-ek feliratai és értelmezése. SW nyomógombok. A DTRV-EP2 készülék jobboldali kezelőszervei mellett baloldalon, egymás alatt található hét LED felirata és értelme a következő látható: Felirat: Értelmezés: LCD üzenetet, paraméter-változtatást, stb. jelez (EPU-2004) ÜKE állásjelzés-hiba, működtetőköri hiba, áramváltóköri hiba, táp-hiba, EEPROM-hiba, AKKU-hiba, DSP hiba esetén jelez, HIBÁS ÁLLÁS 120 kv-os kétbites megszakító- és szakaszoló-állásjelzések ellentmondásakor jelez, objektumonként bénítható, MŰK.KÖRI HIBA 120 kv-os megszakító kikapcsoló körének ellenőrzése (EPU-2002), logikai képlet: ki1 kint, ÁV. HIBA 120 kv-os áramváltó köreit zérus sorrendű áram megjelenésével ellenőrzi, a 3Io> állítható, de a késleltetés fix 3 s, VÉGL.KI 120 kv-os, 20 kv-os vagy 2 kf [Ø] megszakítókra adott végleges kioldáskor jelez (jelzést megszakítónként a megfelelő mátrixoszlopok adnak), kézi nyugtázásig LED programozás nélkül öntart, így tápfeszültség kimaradása ellen védett, KI a megszakítókra adott kioldó parancsok gyűjtött hibajelzése; a LED öntartó, öntartásuk tápfeszültség kimaradása ellen védett. Ø nincs alkalmazva Végleges kioldás-jelzést megszakítónként a megfelelő mátrix-oszlopok adnak. Kézi nyugtázásig a LED programozás nélkül öntart, így tápfeszültség kimaradása ellen védett. Minden LED piros fényt ad. Az SW1 nyomógomb szerepe a nyugtázás. Az SW2 nyomógomb szerepe a mátrix-bénítás beállításának ellenőrzése: a nyomógomb megnyomáskor a bénított mátrix-sor LED-je az SW2 működtetéséig villog. A bénításellenőrzés törli az addigi jelzéseket (a LED-öntartásokat feloldja). Készítette: Jóváhagyta: Kelt: Oldal: 14 / 43

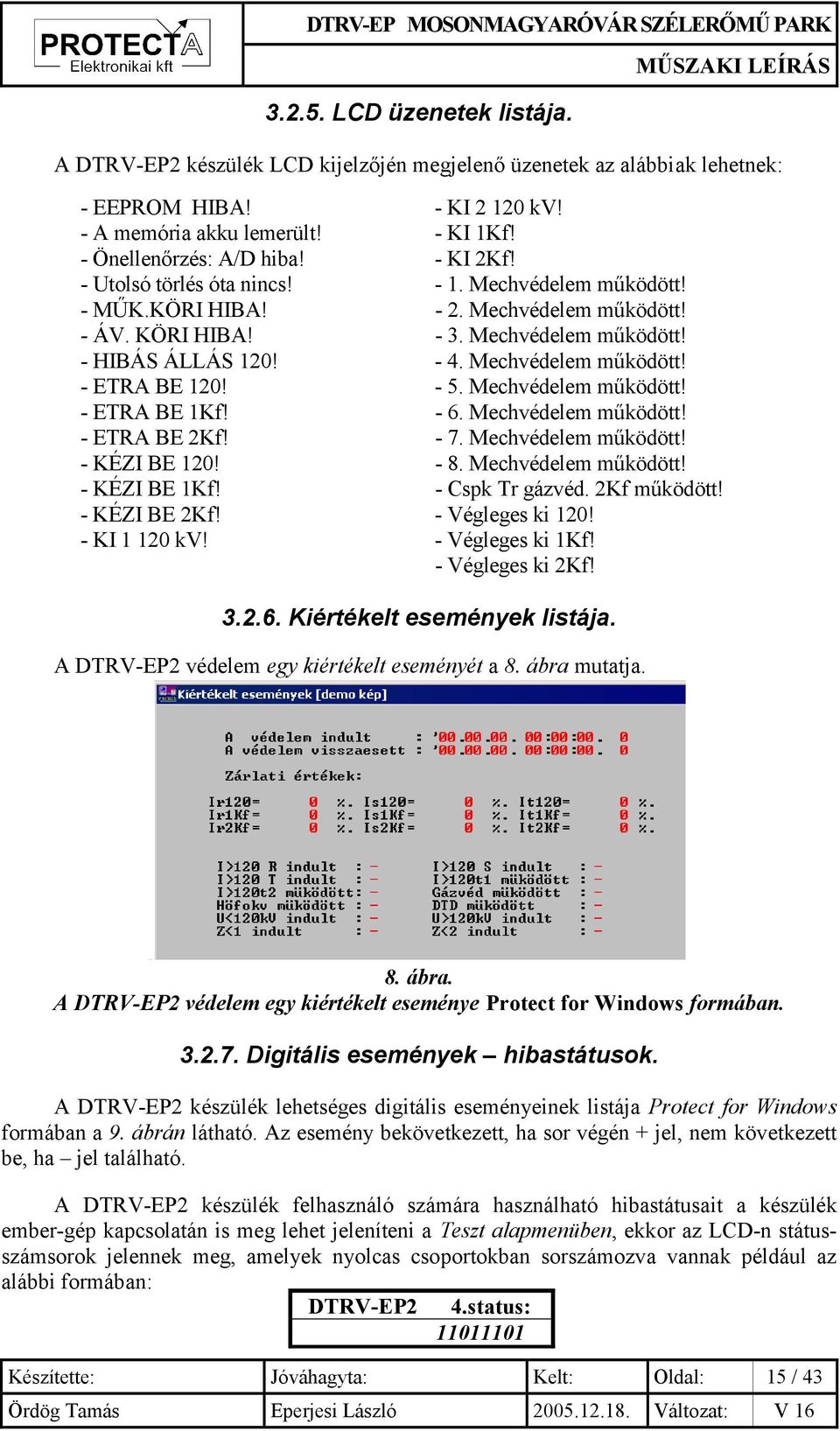

15 LCD üzenetek listája. A DTRV-EP2 készülék LCD kijelzőjén megjelenő üzenetek az alábbiak lehetnek: - EEPROM HIBA! - KI kv! - A memória akku lemerült! - KI 1Kf! - Önellenőrzés: A/D hiba! - KI 2Kf! - Utolsó törlés óta nincs! - 1. Mechvédelem működött! - MŰK.KÖRI HIBA! - 2. Mechvédelem működött! - ÁV. KÖRI HIBA! - 3. Mechvédelem működött! - HIBÁS ÁLLÁS 120! - 4. Mechvédelem működött! - ETRA BE 120! - 5. Mechvédelem működött! - ETRA BE 1Kf! - 6. Mechvédelem működött! - ETRA BE 2Kf! - 7. Mechvédelem működött! - KÉZI BE 120! - 8. Mechvédelem működött! - KÉZI BE 1Kf! - Cspk Tr gázvéd. 2Kf működött! - KÉZI BE 2Kf! - Végleges ki 120! - KI kv! - Végleges ki 1Kf! - Végleges ki 2Kf! Kiértékelt események listája. A DTRV-EP2 védelem egy kiértékelt eseményét a 8. ábra mutatja. 8. ábra. A DTRV-EP2 védelem egy kiértékelt eseménye Protect for Windows formában Digitális események hibastátusok. A DTRV-EP2 készülék lehetséges digitális eseményeinek listája Protect for Windows formában a 9. ábrán látható. Az esemény bekövetkezett, ha sor végén + jel, nem következett be, ha jel található. A DTRV-EP2 készülék felhasználó számára használható hibastátusait a készülék ember-gép kapcsolatán is meg lehet jeleníteni a Teszt alapmenüben, ekkor az LCD-n státusszámsorok jelennek meg, amelyek nyolcas csoportokban sorszámozva vannak például az alábbi formában: DTRV-EP2 4.status: Készítette: Jóváhagyta: Kelt: Oldal: 15 / 43

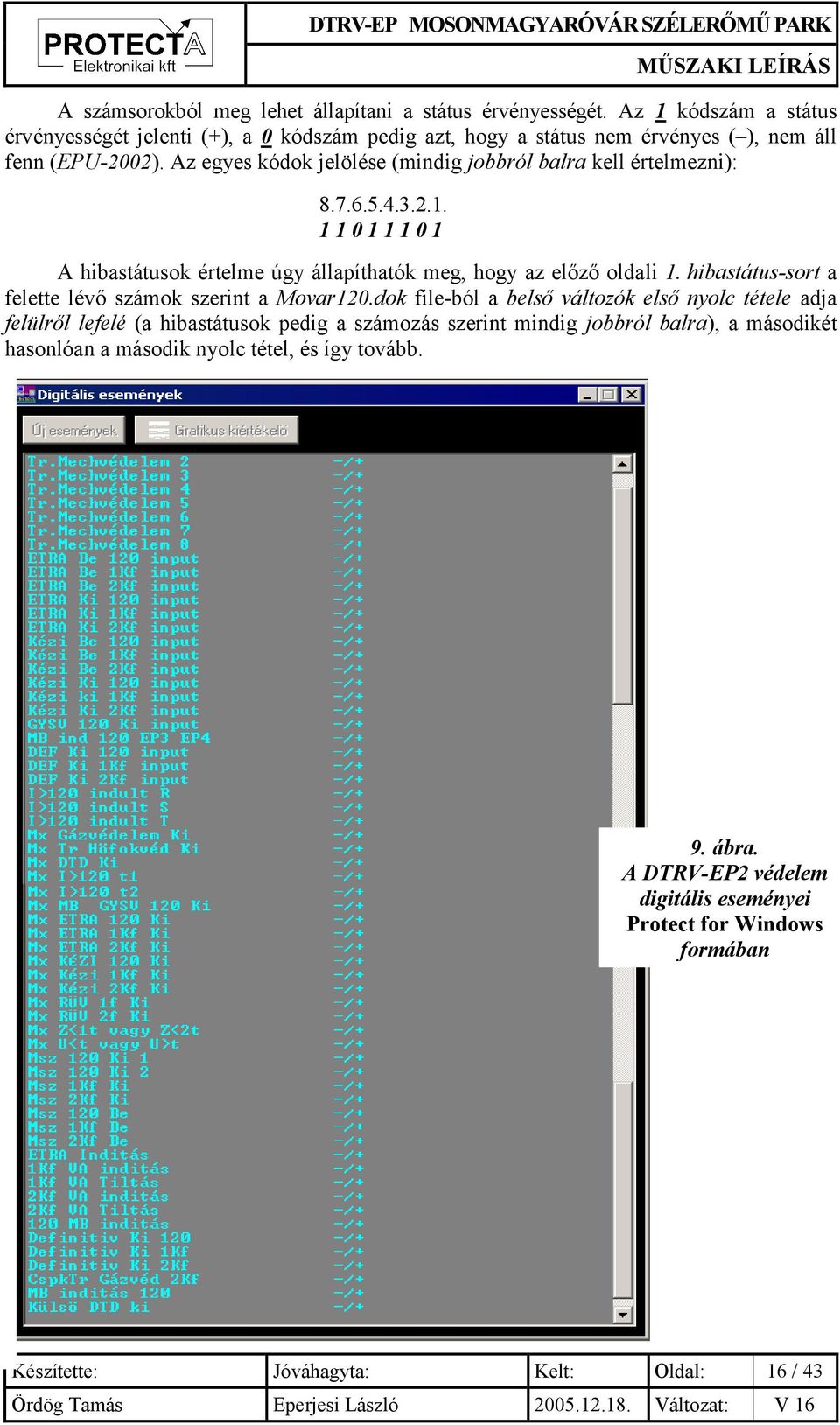

16 A számsorokból meg lehet állapítani a státus érvényességét. Az 1 kódszám a státus érvényességét jelenti (+), a 0 kódszám pedig azt, hogy a státus nem érvényes ( ), nem áll fenn (EPU-2002). Az egyes kódok jelölése (mindig jobbról balra kell értelmezni): A hibastátusok értelme úgy állapíthatók meg, hogy az előző oldali 1. hibastátus-sort a felette lévő számok szerint a Movar120.dok file-ból a belső változók első nyolc tétele adja felülről lefelé (a hibastátusok pedig a számozás szerint mindig jobbról balra), a másodikét hasonlóan a második nyolc tétel, és így tovább. 9. ábra. A DTRV-EP2 védelem digitális eseményei Protect for Windows formában Készítette: Jóváhagyta: Kelt: Oldal: 16 / 43

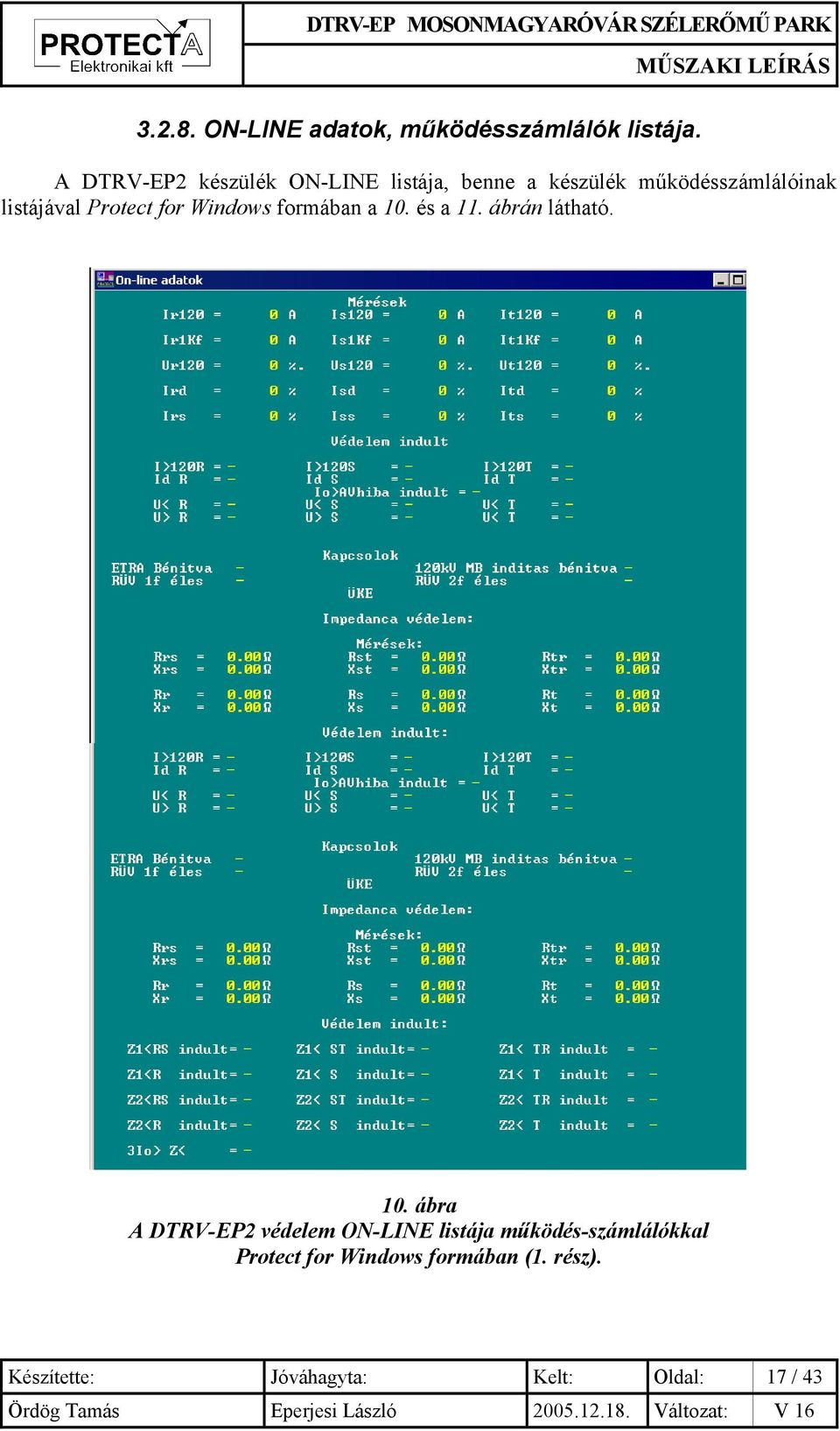

17 ON-LINE adatok, működésszámlálók listája. A DTRV-EP2 készülék ON-LINE listája, benne a készülék működésszámlálóinak listájával Protect for Windows formában a 10. és a 11. ábrán látható. 10. ábra A DTRV-EP2 védelem ON-LINE listája működés-számlálókkal Protect for Windows formában (1. rész). Készítette: Jóváhagyta: Kelt: Oldal: 17 / 43

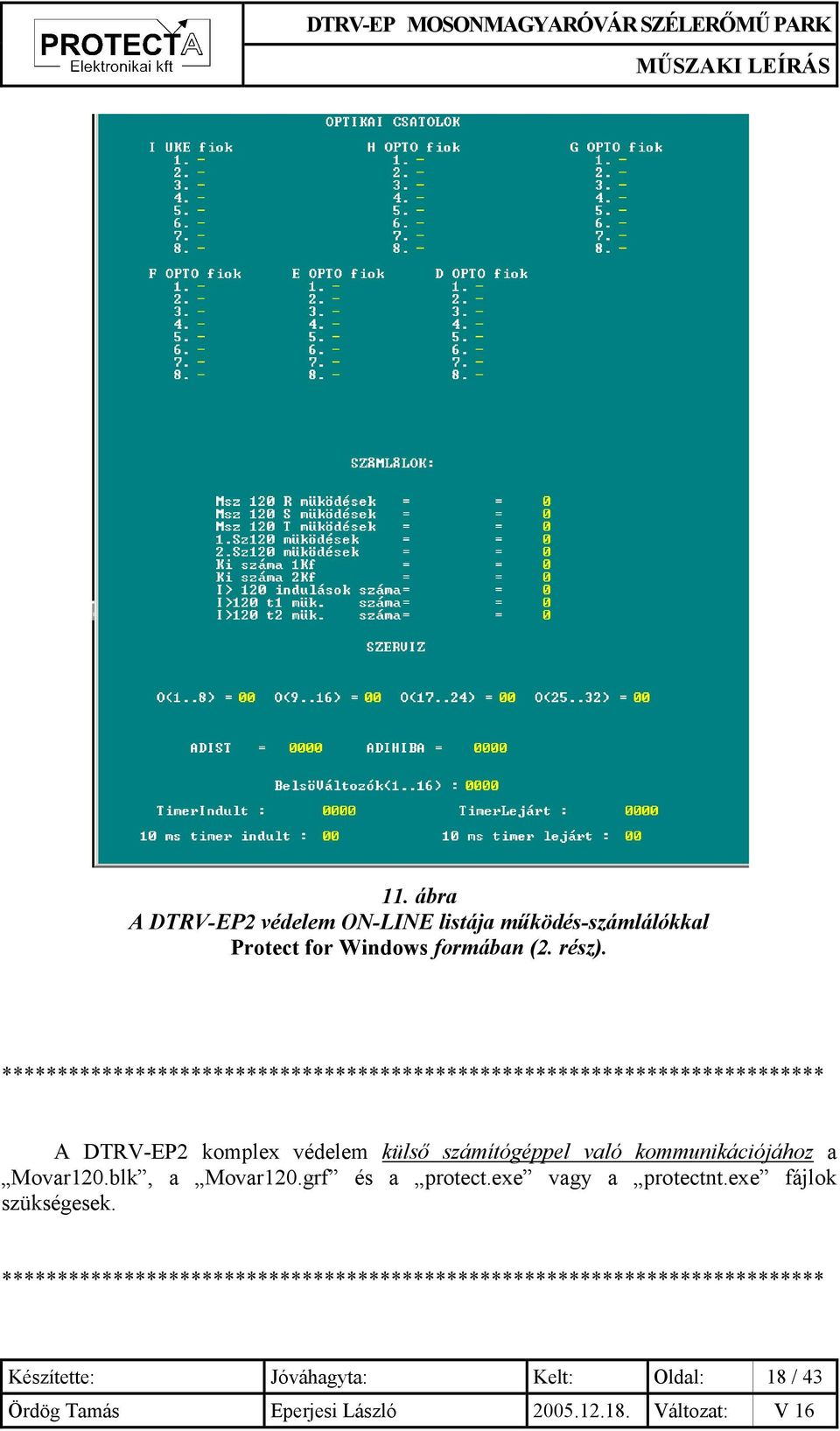

18 11. ábra A DTRV-EP2 védelem ON-LINE listája működés-számlálókkal Protect for Windows formában (2. rész). ************************************************************************** A DTRV-EP2 komplex védelem külső számítógéppel való kommunikációjához a Movar120.blk, a Movar120.grf és a protect.exe vagy a protectnt.exe fájlok szükségesek. ************************************************************************** Készítette: Jóváhagyta: Kelt: Oldal: 18 / 43

19 3.3. DTRV-EP3 komplex digitális transzformátorvédelem működése. A DTRV-EP3 komplex digitális transzformátorvédelem funkciói elsősorban 20 kv-os oldaliak. Verzió: DTRV KF MOVAR sz V/04 A DTRV-EP középfeszültségű transzformátorvédelmi készülék alkalmas háromtekercselésű transzformátor mindkét középfeszültségű tekercsének védelmére feszültségszintenként azonos felépítéssel úgy, hogy ugyanazon készülék külön emeletben kétszer kerül beépítésre. Az azonos készülék miatt a középfeszültségek egységesen KF jelölést kapnak. Adott védelemnél az 1.KF jelölés a saját feszültségszintet, míg a 2.KF jelölés az esetleges idegent jelenti. Jelen esetben az EP3 emeleten 1.KF 20 kv-ot jelent, a 2.KF pedig nincs kihasználva. Így például a mátrixban az MBi 1.KF a saját 20 kv-os transzformátor megszakítóberagadási indítását jelenti, míg az MBi 2.KF a másik középfeszültségű szintre vonatkozna, így az nincs kihasználva. Mosonmagyaróvár Szélerőmű Park alállomás I. jelű transzformátora kéttekercselésű, így egyetlen középfeszültségű DTRV-EP transzformátorvédelmet (emeletet) kell alkalmazni (DTRV-EP3). A védelmet megfelelő paraméterezéssel kell alkalmassá tenni, hogy az adott feszültségszint jellegének (kompenzált, hosszúföldelt, FAM-lehetőség, stb) megfelelő működésű legyen. Mivel Mosonmagyaróvár Szélerőmű Park ÉDÁSZ alállomáson a 20 kv-os rész hosszúföldelt kábelhálózat, ennek megfelelően kell az egyes védelmi részeket élesíteni, míg más védelmek programjait bénítani. Leglényegesebb átállításként a Közép Fesz. kompenzált bináris paramétert ( ) állásba kell tenni. Ekkor automatikusan: a FÁVA automatika bénul, a FÁNOE megszakító és szakaszoló állásjelzés ellenőrzése tiltódik, a FAM szakaszoló állásjelzés ellenőrzése tiltódik, a FÁNOE hőfokvédelem feltétel nélkül működteti a FÁNOE Hfv logika mátrix sort. A DTRV-EP3 középfeszültségű transzformátorvédelem a középfeszültségű gyűjtősín és a csatlakozó hálózat fáziszárlat-védelmét vagy háromlépcsős impedanciavédelemmel, vagy független késleltetésű túláramvédelemmel tudja ellátni. A készülék szoftvere alkalmas mindkét algoritmus futtatására. A megfelelő védelemfajtát bináris paraméterrel lehet kijelölni. Ha a Z< védelem éles paraméter + értékre van állítva, akkor az impedancia-elven működő védelem lesz a középfeszültségű (egyenáramú) gyűjtősínvédelem és a holtsávzárlatvédelem indító feltétele, valamint az adja a leágazási távoli tartalékvédelmet, ha viszont -ra van állítva, a 20 kv-os kétlépcsős túláramvédelem látja el ugyanezen funkciókat. Ha adott helyen impedanciavédelem alkalmazása szükséges, a készülék hardverkiépítésének természetesen igazodni kell ehhez az opcióhoz, azaz tartalmaznia kell feszültségváltó-modult. Mosonmagyaróvár Szélerőmű Park alállomása 120/20 kv-os I. jelű transzformátorának védelmére beépített DTRV-EP3 készülékben impedanciavédelem alkalmazása nem szükséges, így feszültségváltó-modult sem tartalmaz. Programozáskor a Z< védelem éles bit-paramétert értékre kell állítani. Készítette: Jóváhagyta: Kelt: Oldal: 19 / 43

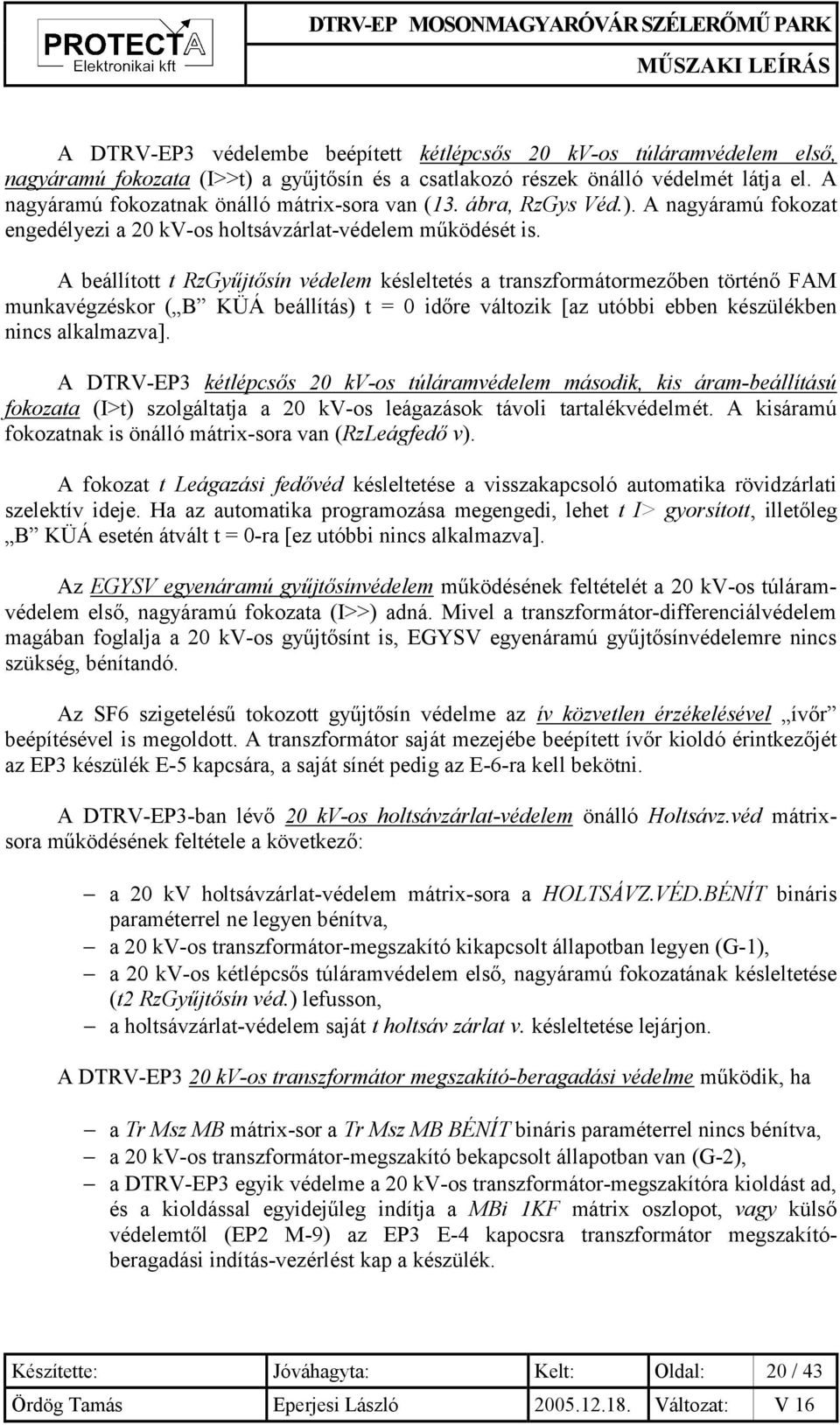

20 A DTRV-EP3 védelembe beépített kétlépcsős 20 kv-os túláramvédelem első, nagyáramú fokozata (I>>t) a gyűjtősín és a csatlakozó részek önálló védelmét látja el. A nagyáramú fokozatnak önálló mátrix-sora van (13. ábra, RzGys Véd.). A nagyáramú fokozat engedélyezi a 20 kv-os holtsávzárlat-védelem működését is. A beállított t RzGyűjtősín védelem késleltetés a transzformátormezőben történő FAM munkavégzéskor ( B KÜÁ beállítás) t = 0 időre változik [az utóbbi ebben készülékben nincs alkalmazva]. A DTRV-EP3 kétlépcsős 20 kv-os túláramvédelem második, kis áram-beállítású fokozata (I>t) szolgáltatja a 20 kv-os leágazások távoli tartalékvédelmét. A kisáramú fokozatnak is önálló mátrix-sora van (RzLeágfedő v). A fokozat t Leágazási fedővéd késleltetése a visszakapcsoló automatika rövidzárlati szelektív ideje. Ha az automatika programozása megengedi, lehet t I> gyorsított, illetőleg B KÜÁ esetén átvált t = 0-ra [ez utóbbi nincs alkalmazva]. Az EGYSV egyenáramú gyűjtősínvédelem működésének feltételét a 20 kv-os túláramvédelem első, nagyáramú fokozata (I>>) adná. Mivel a transzformátor-differenciálvédelem magában foglalja a 20 kv-os gyűjtősínt is, EGYSV egyenáramú gyűjtősínvédelemre nincs szükség, bénítandó. Az SF6 szigetelésű tokozott gyűjtősín védelme az ív közvetlen érzékelésével ívőr beépítésével is megoldott. A transzformátor saját mezejébe beépített ívőr kioldó érintkezőjét az EP3 készülék E-5 kapcsára, a saját sínét pedig az E-6-ra kell bekötni. A DTRV-EP3-ban lévő 20 kv-os holtsávzárlat-védelem önálló Holtsávz.véd mátrixsora működésének feltétele a következő: a 20 kv holtsávzárlat-védelem mátrix-sora a HOLTSÁVZ.VÉD.BÉNÍT bináris paraméterrel ne legyen bénítva, a 20 kv-os transzformátor-megszakító kikapcsolt állapotban legyen (G-1), a 20 kv-os kétlépcsős túláramvédelem első, nagyáramú fokozatának késleltetése (t2 RzGyűjtősín véd.) lefusson, a holtsávzárlat-védelem saját t holtsáv zárlat v. késleltetése lejárjon. A DTRV-EP3 20 kv-os transzformátor megszakító-beragadási védelme működik, ha a Tr Msz MB mátrix-sor a Tr Msz MB BÉNÍT bináris paraméterrel nincs bénítva, a 20 kv-os transzformátor-megszakító bekapcsolt állapotban van (G-2), a DTRV-EP3 egyik védelme a 20 kv-os transzformátor-megszakítóra kioldást ad, és a kioldással egyidejűleg indítja a MBi 1KF mátrix oszlopot, vagy külső védelemtől (EP2 M-9) az EP3 E-4 kapocsra transzformátor megszakítóberagadási indítás-vezérlést kap a készülék. Készítette: Jóváhagyta: Kelt: Oldal: 20 / 43

21 A DTRV-EP3-ban van elhelyezve a háziüzemi/csillagpontképző transzformátor túláramvédelme (I>Cspk). A védelem kétfázisú (R, T), kioldása az I>Cspk Tr. mátrix-sort működteti. A DTRV-EP3-ba beépített FÁNOE hosszúföldelő olajellenállás hőfokvédelme a DTRV-EP3 készülék önálló FÁNOE Hfv log mátrix-során keresztül kioldást ad, ha: a FÁNOE Hfv log mátrix-sor bináris paraméterrel élesítve van (FÁNOE HFVLOG BÉNÍT ), a FÁNOE hőfokvédelme a H-9 kapocsra kioldó jelet ad (20 HFE hőfok), és ez a bemenet élesítve van (FÁNOE HŐFOK VÉD.INP.BÉN ), A DTRV-EP3-ban elhelyezett két időlépcsős zérus sorrendű túláramvédelem (3Io>) a hosszúföldelő ellenállás (FÁNOE) áramváltójáról van táplálva (V-1, 2). Első fokozata (t Io>t1) látja el a 20 kv-os gyűjtősín és a 20 kv-os leágazások távoli tartalékföldzárlatvédelmét (régi szakszóval fedővédelmét). A második fokozat (t Io>t2) feladata a transzformátor 20 kv-os oldali földzárlatainak megszüntetése. A védelem időreléit az Uo> zérus sorrendű feszültség-növekedési relé is indítja földzárlati tartalékvédelmi szerepkörben. Az Uo> indítás kézi bekapcsoló parancs után az emlékezési ideig tiltva marad. A két fokozat külön mátrix-sort működtet (Fz Fedővéd, FzTrmező véd). Ha a zérus sorrendű feszültségrelé (3Uo>) indul, engedélyező jelet ad a leágazási földzárlatvédelmeknek az Uo>körvezetékre (M-6 kapocsra). A DTRV-EP3-ba beépített 20 kv-os leágazási megszakító-beragadási védelemnek két mátrix-sora van, az LMB 1 SAJÁT és az LMB 2 IDEGEN. Megjegyzendő, hogy a 20 kv-os gyűjtősín nincs két részre osztva, ezért csak az LMB 1 SAJÁT működik. A LMB 1 SAJÁT mátrix sora akkor működik, ha: a mátrix-sor bináris paraméterrel élesítve van (LMB 1 SAJÁT BÉNÍT ), LeágMB BÉNÍTÁS nyomógombbal nincs bénítva (LED nem ég), a transzformátor 20 kv-os J1 (J01) megszakítója és kocsi bekapcsolt állapotban van (G-2, 4), a saját sínről megszakító-beragadási indítás érkezik (20 LMB ind Jo2, F-1) vagy (20 LMB ind Jo3, F-2), és a megfelelő bemenet (LMB 1 SAJÁT INP.BÉN. ) élesítve van. Megjegyzendő, hogy az LMB 2 IDEGEN bemenetet bénítani kell (LMB 2 IDEGEN INP.BÉN. ), és az LMB 2 IDEGEN mátrix-sort bénítani kell (Mx LMB 2 IDEGEN BÉNÍT ). Mivel nincs beépítve sinbontó/sínáthidaló megszakító, helyes beállítás esetén az LMB 1 SAJÁT megszakító-beragadási védelem a transzformátor 120 kv-os és 20 kv-os megszakítóját kapcsolja ki. Készítette: Jóváhagyta: Kelt: Oldal: 21 / 43

22 A DTRV-EP3 is képes külső ETRA-val együttműködni. Mivel az alállomáson ETRAműködésre nincs lehetőség, így az ETRA-funkció minden bemenetét és mátrix-sorát bénítani kell. A DTRV-EP3 készülékben középfeszültségű kétholtidős visszakapcsoló automatika van telepítve, amely függetlenül programozható fáziszárlatra és földzárlatra. Az automatika működése megegyezik a leágazásokban felszerelt DTVA-EP típusú készülékek visszakapcsoló automatikájával, így a részletek azok Műszaki Leírásában található. A készülékben a visszakapcsoló automatika-funkciót bénítani célszerű, mivel a 20 kv-os gyűjtősínre generátor-betáplálások csatlakoznak LED-megjelenítők. A DTRV-EP3 védelem előlapjának baloldalán nagyméretű megjelenítő helyezkedik el (12. ábra). A megjelenítőn az alábbi listákban felsorolt 40 db működésjelző LED (működésjelzés, külső parancsok, mátrix-oszlopok és -sorok), 4 db üzemmód váltó élesítő/bénító nyomógomb, és mellettük 4 db üzemmód-állásjelző LED helyezkedik el (lásd részletesen a DTRV-EP2 előlapját a mellékletben és a 12. ábrát). Működéskor a kioldó mátrixot jelző LED-ek a készülék működését követő nyugtázásig vagy a tápfeszültség kikapcsolásáig jeleznek. A jelzések akkor maradandóak, ha a LED-öntartás bináris paramétert + -ra állították. 12. ábra. DTRV-EP3 baloldali nagy LED kijelzője. A LED-ek épségének ellenőrzése a TESZT-LTESZ menüpontból indítható. A tesztfunkció futásakor az LCD jelű LED kivételével az összes LED 5 s-ig világít. A teszt után az emlékező LED-ek törlődnek (jelzés elvész). Készítette: Jóváhagyta: Kelt: Oldal: 22 / 43

23 A belső védelmek és automatikák működéséről, valamint a készülék kapcsaira érkező külső parancsokról megjelenő LED jelzések az alábbiak (a külső jelzések csak akkor jelennek meg, ha a hozzájuk rendelt funkciók közül bármelyik élesítve van: MSZ BENT (KF) A KÜÁ ÉLES TARTÓS FZ. HF. ÜZEM VÉD. INDULT AUT.BE VA VÉGL.KI FÁVA TILTÁS a 20 kv-os megszakító bekapcsolva az A KÜÁ üzemállapot élesítve van [Ø] az egyik 20 kv-os távvezetéken földzárlattartás van [Ø] hosszúföldelt üzemállapot beállítva egyik transzformátor-védelem indult a 20 kv-os visszakapcsoló automatika bekapcsolt [Ø] a 20 kv-os visszakapcsoló automatika véglegesen kioldott [Ø] külső vagy belső (nyomógomb) FÁVA tiltás történt Ø nincs alkalmazva Üzemmód-váltó nyomógombok. A DTRV-EP3 védelem előlapjának baloldalán a nagyméretű megjelenítő jobboldalán helyezkednek el az üzemmód-váltó nyomógombok, amelyek a jelölt üzemmód állapotát átváltják. A felírt üzemmód-állapot akkor igaz, ha a mellette lévő LED világít. A nyomógombbal változtatható üzemmódok az alábbiak (mind piros LED): LEÁG.FZ. TARTÁS TR.FZ. TARTÁS FÁVA LEÁG.MB BÉNÍTÁS Véletlen működtetések elkerülése céljából a nyomógombok késleltetése 2 s, azaz a nyomógomb 2 s késleltetés után bénít, vagy élesít. A kapcsolók melletti LED jelzi a bénítást akkor is, ha azt más váltja ki, például ha az irányítástechnikán vagy a kezelő PC-n keresztül érkezik soros parancs Szoftver mátrix. 13. ábra. A DTRV-EP3 készülék szoftver-mátrixa Protect for Windows szerint. Készítette: Jóváhagyta: Kelt: Oldal: 23 / 43

24 A DTRV-EP3 védelem szoftver mátrixa az EPU-2002-ben leírtak szerint mind a saját kezelőszerveken, mind a külső PC-n programozható. A mátrix 16 csoportba osztott kimenő reléit (mátrix-oszlopok) 16 mátrix-sor vezérli (12. ábra). A sorokat és oszlopokat az előlap baloldalán lévő LED-megjelenítőn keretezés jelzi (MX SOROK, MX OSZLOPOK). A DTRV-EP3 védelemben valamelyik mátrix-sor programozással történt bénítását SW2 nyomógomb megnyomásával lehet ellenőrizni, ekkor a bénított mátrix-sor LED-je az SW2 működtetéséig villog. Egyes készülékekben a LED-ekkel megvalósított mátrix-programozás-ellenőrzést a mátrix-sor bénítását kivéve ezen a készüléken nem lehet elvégezni, csak a Teszt menüpontban lehet a megszokott módon (EPU-2002). A DTRV-EP3 védelem működéskor a digitális mátrix beállításától függően adja ki kioldásait és jelzéseit. A kimenő relék feladata adott, fixen vannak a sorkapcsokra bekötve adott kioldási vagy jelzési szerepkörben, illetve egy részük információt ad át másik emeletre, és az ETRA-hoz. Adott kimenő relé akkor működik, ha a kioldó mátrix-szal működtetésére kiválasztott védelmek működnek. A kioldó mátrix a Protect for Windows-ban a Paraméterek beállító panelben megjeleníthető teljes formájában a 13. ábrán látható Szoftver mátrix sorai (működtető funkciók). Mátrix-sor jele: Prot. for Wind. Előlap LED Kódérték Értelmezés: I>t I>t kv-os saját túláramvédelem működött, RZGYS VÉD. RZ.GYSÍN VÉD kv-os túláramvédelem nagyáramú fokozata, vagy Z< első fokozat működött [Ø], RzLEÁGFEDŐ V RZ.LEÁG.FEDŐVÉD kv-os túláramvédelem kisáramú fokozata, vagy Z< harmadik fokozat működött [Ø], GYSV 1 SAJÁT EGYSV SAJÁT 8 20 kv-os saját gyűjtősín egyenáramú gyűjtősínvédelme működött [Ø], GYSV 2IDEGEN EGYSV IDEGEN kv-os saját gyűjtősín egyenáramú gyűjtősínvédelme működött [Ø], Z3< HÁTRA Z< HÁTRA 32 háromlépcsős távolsági védelem harmadik, hátranéző fokozata működöt [Ø]t, I<t CSPK TR. CSPK TR. I> kv-os csillagpontképző transzformátor túláramvédelme működött, Fz FEDŐ VÉD FZ.LEÁG.FEDŐVÉD. 128 FÁNOE olajellenállás áramváltójához kapcsolt 3Io>t1 zérus sorrendű túláramvédelem első időlépcsője, vagy 3Uo> (megfelelő feltételek esetén) működött, FzTrMEZŐ VÉD FZ.TR.M.VÉD. 256 FÁNOE olajellenállás áramváltójához kapcsolt 3Io>t2 zérus sorrendű túláramvédelem második időlépcsője vagy 3Uo> (megfelelő feltételek esetén) működött, HOLTSÁVZ VÉD HOLTSÁVZÁRL.VÉD kv-os holtsávzárlat-védelem működött, Tr Msz MB TR.MB kv-os transzformátor megsza.-berag.véd. működött, LMB 1 SAJÁT LMB SAJÁT 2048 leágazási megszak.berag.véd. működött a saját gyűjtősínen, LMB 2 IDEGEN LMB IDEGEN 4096 leág. megszak.berag.véd. működött az idegen gyűjtősínen [Ø], 3Uo>t KI 3Uo>t 8192 zérus sorrendű feszültségrelé működött, KÜÁ Uo>+T2 Ki A KÜÁ t2 ki FAM esetén Uo> által indított időrelé lefutott [Ø], FÁNOE HFV LOG FÁNOE o C VÉD FÁNOE olajellenállás hőfokvédelme működött. Ø nincs alkalmazva A szoftver mátrix sorait a bináris paraméterek-kel egyenként bénítani lehet. A bénítás beállítását SW2 nyomógomb megnyomásával lehet ellenőrizni, ekkor a bénított mátrix-sor LED-je az SW2 működtetéséig villog. Figyelem: a bénítás-ellenőrzés törli az addigi jelzéseket (a LED-öntartásokat feloldja). Készítette: Jóváhagyta: Kelt: Oldal: 24 / 43

25 Szoftver mátrix oszlopai (működtetett funkciók, kimenő relék). Az oszlopok a kimenő relék. A kimenő relék feladatai eleve adottak, a mátrix beállítása csak azt szabja meg, hogy melyik védelmi funkció működteti a megnevezett feladatú relét (13. ábra). A védelem saját LCD-jén való programozása során ismerni kell az egyes relék kódértékeit (Mx paraméterek, lásd EPU-2002), ezek az alábbi listán a mátrix-oszlop LED-jele mellett találhatók. Prot. for Wind. Mátrix-oszlop jele: Előlap LED Ki KI kv-os megszakító kioldása Ki1 1 KF KF KI 1 SAJÁT 2 20 kv-os megszakító kioldása, 1. kioldó tekercs Ki2 1 KF KF KI 2 SAJÁT 4 20 kv-os megszakító kioldása, 2. kioldó tekercs Ki 2KF KF KI IDEGEN 8 2kf megszakító kioldása [Ø] KI SB 1 SB KI kv-os sínáthidaló megszakító kioldása [Ø] ETR IND ETRA INDÍTÁS 32 ETRA belső indítása [Ø] MBi 120 MB INDÍT kv-os megszakító-beragadási védelem indítása MBi 1KF MB INDÍT. SAJÁT KF kv-os tr. megszak. beragadási védelem indítása MBi 2KF MB INDÍT. IDEGEN KF kf tr. megszak. beragadási védelem indítása [Ø] VAi 1KF VA INDÍT. SAJÁT KF kv-os visszakapcsoló automatika indítása [Ø] VAt 1KF VA TILTÁS SAJÁT KF kv-os visszakapcsoló automatika tiltása [Ø] VAi 2KF VA INDÍT. IDEGENT KF kf visszakapcsoló automatika indítása [Ø] VAt 2KF VA TILTÁS IDEGEN KF kf visszakapcsoló automatika tiltása [Ø] BEt VÉGL. KI kv-os megszakító bekapcsolásának tiltása GY Hib HIBAJELZÉS ezt összevont hibajelzés, ha bináris paraméterekkel a Gyűjtött Hj.Mx engedélyezve van (+), ez jelenik meg a megfelelő mátrix-oszlopban (jelenleg kimenő relére nem működik) * ZAV IND ZAVARÍRÓ IND zavaríró-indítása. Ø nincs alkalmazva * Kijelölhetők a bitparaméterek-kel: GyHj KFDefki, GyHj VADefki, GyHj SzekHiba Jelző LED-ek feliratai és értelmezése. SW nyomógombok. A DTRV-EP3 készülék jobboldali kezelőszervei mellett baloldalon, egymás alatt található hét LED felirata és értelme a következő: LCD ÜKE Felirat: HIBÁS ÁLLÁS MŰK.KÖRI HIBA ÁV. HIBA VÉGL.KI KI Kódérték Értelmezés: Értelmezés: üzenetet, paraméter-változtatást, stb. jelez (EPU-2004), állásjelzés-hiba, működtetőköri hiba, áramváltóköri hiba, táp-hiba, EEPROM-hiba, AKKU-hiba, DSP hiba, gyűjtött hiba esetén jelez, a 20 kv-os kétbites megszakító- és szakaszoló-állásjelzések ellenmondásakor jelez, 20 kv-os megszakító kikapcsoló körének ellenőrzése (EPU-2002), logikai képlet: ki1+ megszakító kinn; 20 kv-os áramváltó köreit zérus sorrendű áram megjelenésével ellenőrzi, az Io> AV hiba állítható, 120 kv-os vagy 20 kv-os megszakítókra adott végleges kioldáskor jelez, a megszakítókra adott kioldó parancsok gyűjtött hibajelzése. A VÉGL.KI és KI LED-ek öntartóak, öntartásuk tápfeszültség kimaradása ellen védett. Készítette: Jóváhagyta: Kelt: Oldal: 25 / 43

26 Az SW1 nyomógomb szerepe a nyugtázás. Az SW2 nyomógomb szerepe a mátrix-bénítás beállításának ellenőrzése: a nyomógomb megnyomáskor a bénított mátrix-sor LED-je az SW2 működtetéséig villog. A bénításellenőrzés törli az addigi jelzéseket (a LED-öntartásokat feloldja) LCD üzenetek listája. A DTRV-EP3 készülék LCD kijelzőjén megjelenő üzenetek az alábbiak lehetnek: - EEPROM HIBA! - HIBÁS ÁLLÁS! - Kézi BE volt! - A memória akku lemerült! - ÁV KÖRI HIBA! - Kézi KI volt! - Önellenőrzés: A/D hiba! - Reteszlánc hiba! - Tr.FZ tartás van! - Utolsó törlés óta nincs! - t1 FAM működött! - Leág.fedő FZtartás! - MŰK.KÖRI HIBA! - t2 FAM működött! - B KÜÁ ÉLES! Készítette: Jóváhagyta: Kelt: Oldal: 26 / 43
