1 OmegaProt kompakt védelem DTI2- ΩP gyári konfigurációval Azonosító: AB Budapest, november

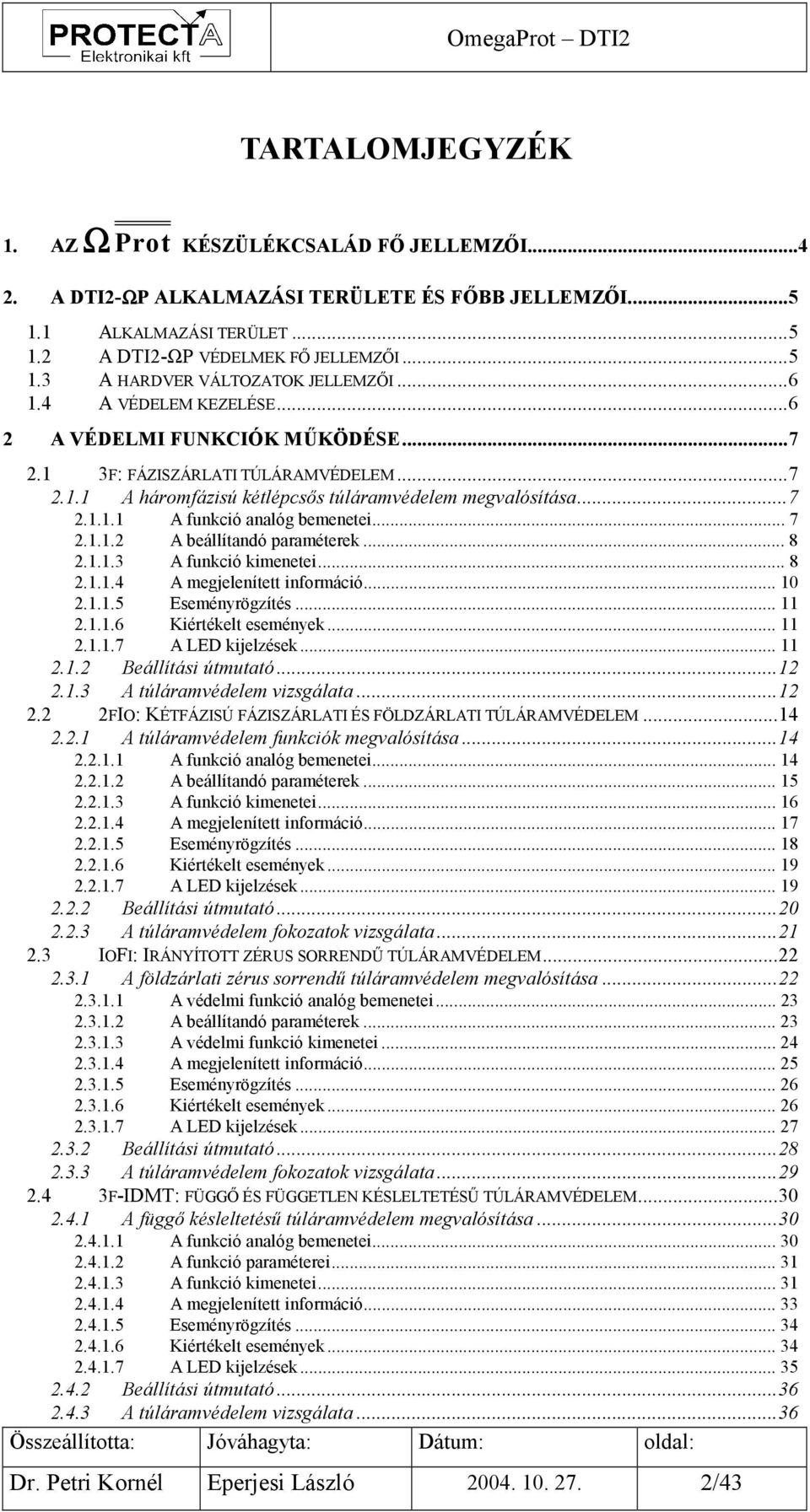

2 TARTALOMJEGYZÉK 1. AZ Ω Prot KÉSZÜLÉKCSALÁD FŐ JELLEMZŐI A DTI2-ΩP ALKALMAZÁSI TERÜLETE ÉS FŐBB JELLEMZŐI ALKALMAZÁSI TERÜLET A DTI2-ΩP VÉDELMEK FŐ JELLEMZŐI A HARDVER VÁLTOZATOK JELLEMZŐI A VÉDELEM KEZELÉSE A VÉDELMI FUNKCIÓK MŰKÖDÉSE F: FÁZISZÁRLATI TÚLÁRAMVÉDELEM A háromfázisú kétlépcsős túláramvédelem megvalósítása A funkció analóg bemenetei A beállítandó paraméterek A funkció kimenetei A megjelenített információ Eseményrögzítés Kiértékelt események A LED kijelzések Beállítási útmutató A túláramvédelem vizsgálata FIO: KÉTFÁZISÚ FÁZISZÁRLATI ÉS FÖLDZÁRLATI TÚLÁRAMVÉDELEM A túláramvédelem funkciók megvalósítása A funkció analóg bemenetei A beállítandó paraméterek A funkció kimenetei A megjelenített információ Eseményrögzítés Kiértékelt események A LED kijelzések Beállítási útmutató A túláramvédelem fokozatok vizsgálata IOFI: IRÁNYÍTOTT ZÉRUS SORRENDŰ TÚLÁRAMVÉDELEM A földzárlati zérus sorrendű túláramvédelem megvalósítása A védelmi funkció analóg bemenetei A beállítandó paraméterek A védelmi funkció kimenetei A megjelenített információ Eseményrögzítés Kiértékelt események A LED kijelzések Beállítási útmutató A túláramvédelem fokozatok vizsgálata F-IDMT: FÜGGŐ ÉS FÜGGETLEN KÉSLELTETÉSŰ TÚLÁRAMVÉDELEM A függő késleltetésű túláramvédelem megvalósítása A funkció analóg bemenetei A funkció paraméterei A funkció kimenetei A megjelenített információ Eseményrögzítés Kiértékelt események A LED kijelzések Beállítási útmutató A túláramvédelem vizsgálata...36 Dr. Petri Kornél Eperjesi László /43

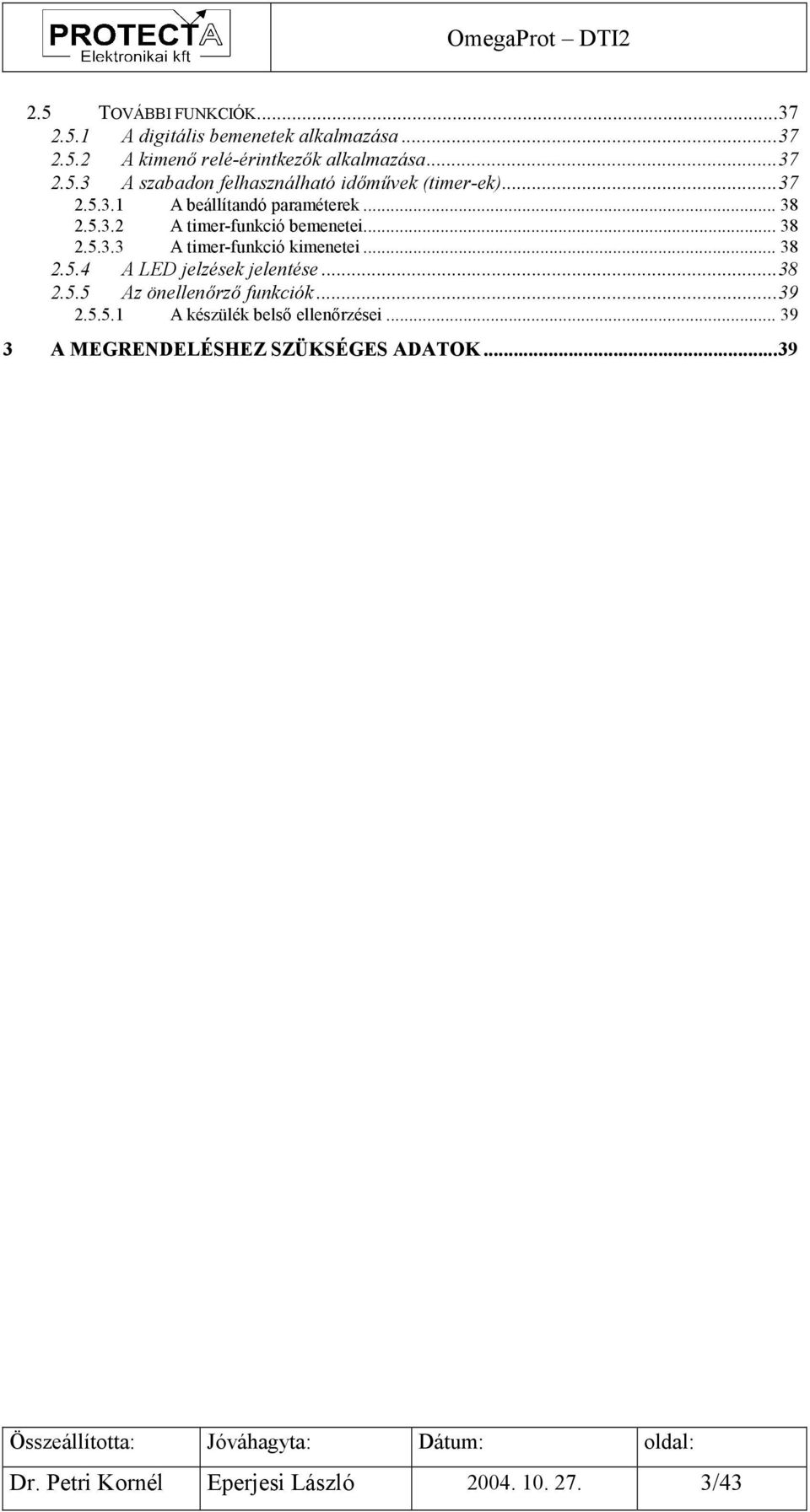

3 2.5 TOVÁBBI FUNKCIÓK A digitális bemenetek alkalmazása A kimenő relé-érintkezők alkalmazása A szabadon felhasználható időművek (timer-ek) A beállítandó paraméterek A timer-funkció bemenetei A timer-funkció kimenetei A LED jelzések jelentése Az önellenőrző funkciók A készülék belső ellenőrzései A MEGRENDELÉSHEZ SZÜKSÉGES ADATOK...39 Dr. Petri Kornél Eperjesi László /43

4 1. Az Ω Prot készülékcsalád fő jellemzői. Az Ω Prot elnevezésű kompakt készülékek a PROTECTA Kft. legkisebb, mikroprocesszoros készülékcsaládjához tartoznak. Kompakt felépítésük következtében csekély a helyigényük, így elsősorban helyszűke esetén alkalmazhatók, de ugyanezen okok miatt bármely berendezésnél célszerű alkalmazni, mivel az egész berendezés kisebb helyen elfér, és ugyanarra a védelmi célra olcsóbb megvalósítási lehetőséget biztosít. A kis méretük miatt ugyanakkor a hardver konfiguráció jelentős megkötésekkel alakítható csak ki, szemben a szabadon konfigurálható, moduláris felépítésű EuroProt készülékekkel. Az Ω Prot készülékcsalád fő jellemzői az alábbiak:! Ω-sínbe bepattintható kompakt mikroprocesszoros készülék,! kisebb, olcsóbb, mint a hasonló tulajdonságú más készülékek,! fejlesztése kompromisszummal történt, azaz csak három analóg bemenete van (áramok, feszültségek fogadására), négy független kimenő relé-érintkezője van, amelyek szoftver mátrixszal szabadon programozhatók, és bármelyik öntartásra beállítható, két fénykábel csatlakozása (adó és vevő) van, ezeken át tud kommunikálni irányítástechnikai rendszerrel vagy PC-vel; a védelem programozása, on-line információk vétele és az eltárolt események kiolvasása is a fénykábel-csatlakozáson keresztül történik, a védelem előlapján elhelyezett nyolc LED kijelző járulékos információt ad a működésekről, az előlapon lévő nyugtázó gombbal lehet a jelzéseket nyugtázni, és az esetleges öntartásokat törölni, a csatlakozás a doboz előlapján bontható sorozatkapcsokkal történik. Az OmegaProt készülékeket, csekély helyigényük miatt ott célszerű alkalmazni, ahol ez lényeges előny, pl. bővítés, kis beépítési hely. Dr. Petri Kornél Eperjesi László /43

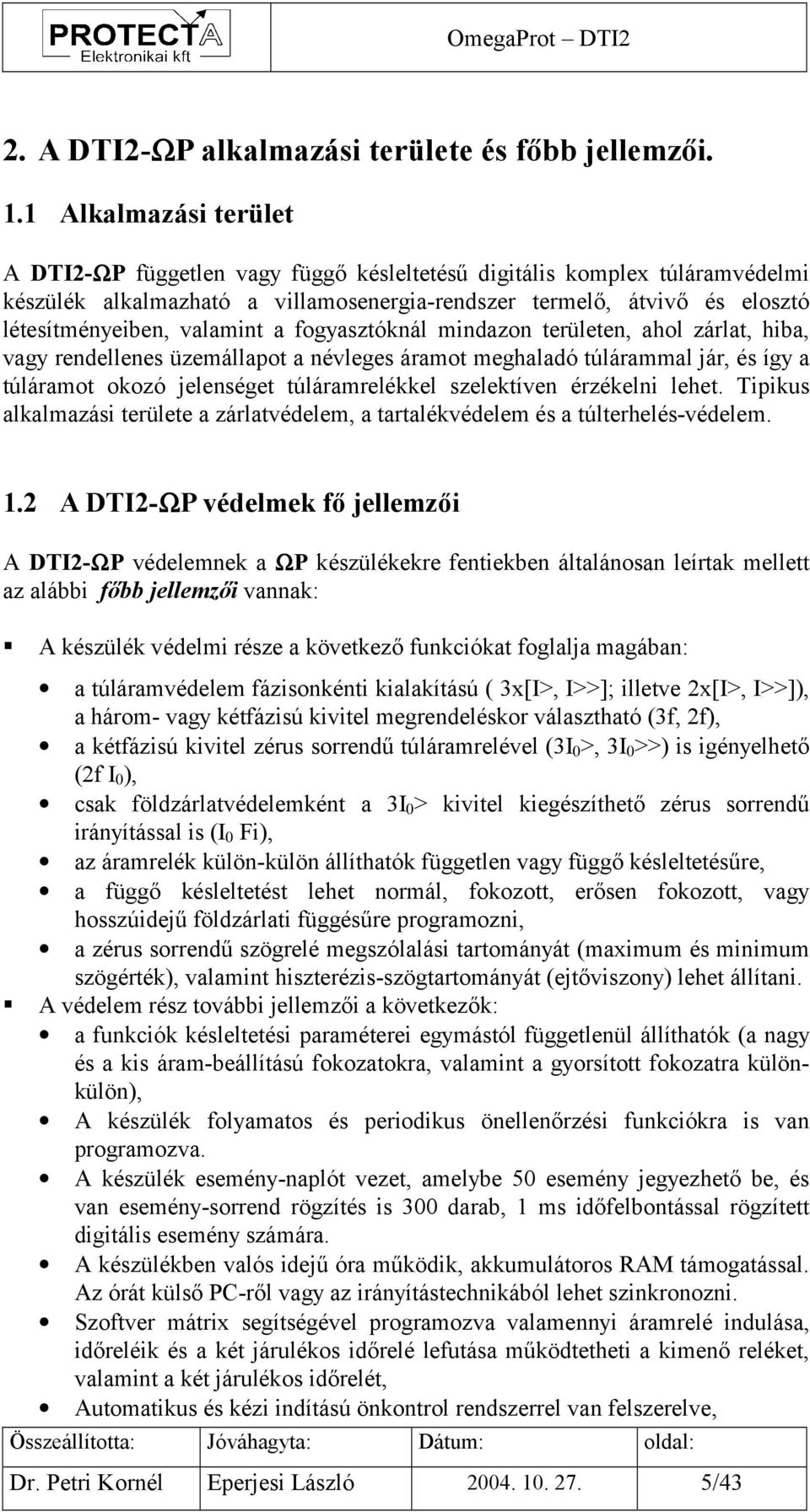

5 2. A DTI2-ΩP alkalmazási területe és főbb jellemzői. 1.1 Alkalmazási terület A DTI2-ΩP független vagy függő késleltetésű digitális komplex túláramvédelmi készülék alkalmazható a villamosenergia-rendszer termelő, átvivő és elosztó létesítményeiben, valamint a fogyasztóknál mindazon területen, ahol zárlat, hiba, vagy rendellenes üzemállapot a névleges áramot meghaladó túlárammal jár, és így a túláramot okozó jelenséget túláramrelékkel szelektíven érzékelni lehet. Tipikus alkalmazási területe a zárlatvédelem, a tartalékvédelem és a túlterhelés-védelem. 1.2 A DTI2-ΩP védelmek fő jellemzői A DTI2-ΩP védelemnek a ΩP készülékekre fentiekben általánosan leírtak mellett az alábbi főbb jellemzői vannak:! A készülék védelmi része a következő funkciókat foglalja magában: a túláramvédelem fázisonkénti kialakítású ( 3x[I>, I>>]; illetve 2x[I>, I>>]), a három- vagy kétfázisú kivitel megrendeléskor választható (3f, 2f), a kétfázisú kivitel zérus sorrendű túláramrelével (3I 0 >, 3I 0 >>) is igényelhető (2f I 0 ), csak földzárlatvédelemként a 3I 0 > kivitel kiegészíthető zérus sorrendű irányítással is (I 0 Fi), az áramrelék külön-külön állíthatók független vagy függő késleltetésűre, a függő késleltetést lehet normál, fokozott, erősen fokozott, vagy hosszúidejű földzárlati függésűre programozni, a zérus sorrendű szögrelé megszólalási tartományát (maximum és minimum szögérték), valamint hiszterézis-szögtartományát (ejtőviszony) lehet állítani.! A védelem rész további jellemzői a következők: a funkciók késleltetési paraméterei egymástól függetlenül állíthatók (a nagy és a kis áram-beállítású fokozatokra, valamint a gyorsított fokozatra különkülön), A készülék folyamatos és periodikus önellenőrzési funkciókra is van programozva. A készülék esemény-naplót vezet, amelybe 50 esemény jegyezhető be, és van esemény-sorrend rögzítés is 300 darab, 1 ms időfelbontással rögzített digitális esemény számára. A készülékben valós idejű óra működik, akkumulátoros RAM támogatással. Az órát külső PC-ről vagy az irányítástechnikából lehet szinkronozni. Szoftver mátrix segítségével programozva valamennyi áramrelé indulása, időreléik és a két járulékos időrelé lefutása működtetheti a kimenő reléket, valamint a két járulékos időrelét, Automatikus és kézi indítású önkontrol rendszerrel van felszerelve, Dr. Petri Kornél Eperjesi László /43

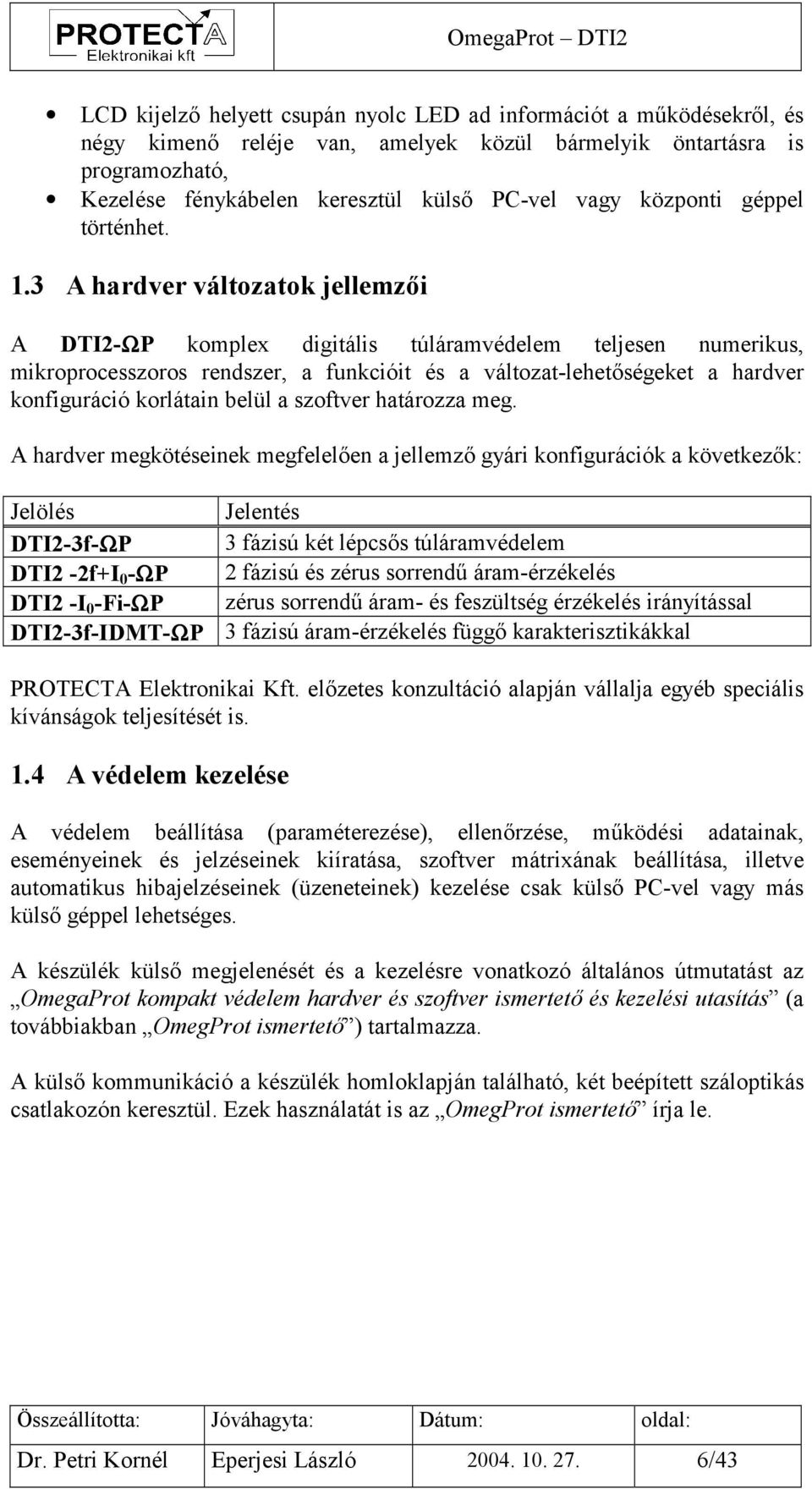

6 LCD kijelző helyett csupán nyolc LED ad információt a működésekről, és négy kimenő reléje van, amelyek közül bármelyik öntartásra is programozható, Kezelése fénykábelen keresztül külső PC-vel vagy központi géppel történhet. 1.3 A hardver változatok jellemzői A DTI2-ΩP komplex digitális túláramvédelem teljesen numerikus, mikroprocesszoros rendszer, a funkcióit és a változat-lehetőségeket a hardver konfiguráció korlátain belül a szoftver határozza meg. A hardver megkötéseinek megfelelően a jellemző gyári konfigurációk a következők: Jelölés Jelentés DTI2-3f-ΩP 3 fázisú két lépcsős túláramvédelem DTI2-2f+I 0 -ΩP 2 fázisú és zérus sorrendű áram-érzékelés DTI2 -I 0 -Fi-ΩP zérus sorrendű áram- és feszültség érzékelés irányítással DTI2-3f-IDMT-ΩP 3 fázisú áram-érzékelés függő karakterisztikákkal PROTECTA Elektronikai Kft. előzetes konzultáció alapján vállalja egyéb speciális kívánságok teljesítését is. 1.4 A védelem kezelése A védelem beállítása (paraméterezése), ellenőrzése, működési adatainak, eseményeinek és jelzéseinek kiíratása, szoftver mátrixának beállítása, illetve automatikus hibajelzéseinek (üzeneteinek) kezelése csak külső PC-vel vagy más külső géppel lehetséges. A készülék külső megjelenését és a kezelésre vonatkozó általános útmutatást az OmegaProt kompakt védelem hardver és szoftver ismertető és kezelési utasítás (a továbbiakban OmegProt ismertető ) tartalmazza. A külső kommunikáció a készülék homloklapján található, két beépített száloptikás csatlakozón keresztül. Ezek használatát is az OmegProt ismertető írja le. Dr. Petri Kornél Eperjesi László /43

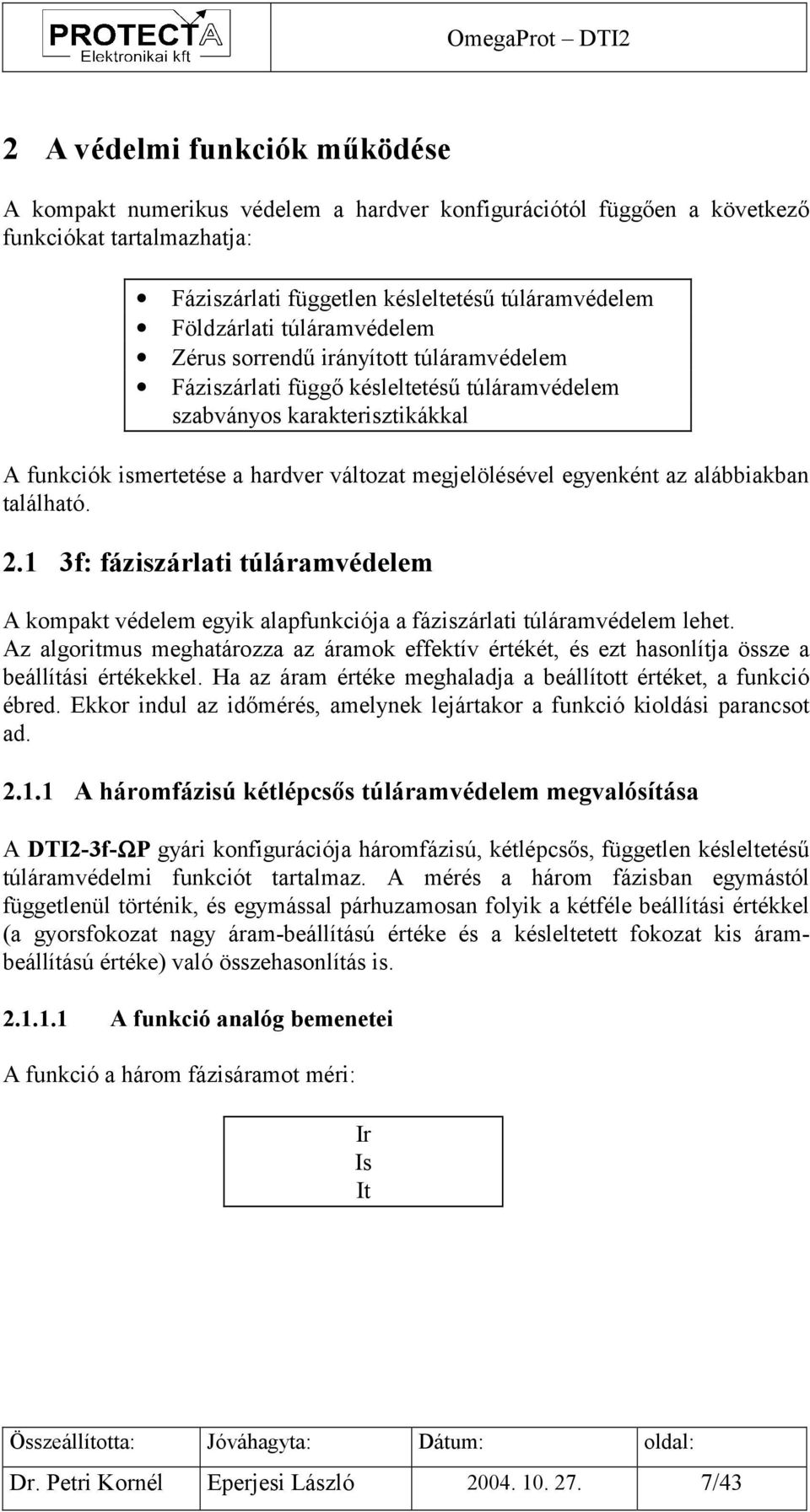

7 2 A védelmi funkciók működése A kompakt numerikus védelem a hardver konfigurációtól függően a következő funkciókat tartalmazhatja: Fáziszárlati független késleltetésű túláramvédelem Földzárlati túláramvédelem Zérus sorrendű irányított túláramvédelem Fáziszárlati függő késleltetésű túláramvédelem szabványos karakterisztikákkal A funkciók ismertetése a hardver változat megjelölésével egyenként az alábbiakban található f: fáziszárlati túláramvédelem A kompakt védelem egyik alapfunkciója a fáziszárlati túláramvédelem lehet. Az algoritmus meghatározza az áramok effektív értékét, és ezt hasonlítja össze a beállítási értékekkel. Ha az áram értéke meghaladja a beállított értéket, a funkció ébred. Ekkor indul az időmérés, amelynek lejártakor a funkció kioldási parancsot ad A háromfázisú kétlépcsős túláramvédelem megvalósítása A DTI2-3f-ΩP gyári konfigurációja háromfázisú, kétlépcsős, független késleltetésű túláramvédelmi funkciót tartalmaz. A mérés a három fázisban egymástól függetlenül történik, és egymással párhuzamosan folyik a kétféle beállítási értékkel (a gyorsfokozat nagy áram-beállítású értéke és a késleltetett fokozat kis árambeállítású értéke) való összehasonlítás is A funkció analóg bemenetei A funkció a három fázisáramot méri: Ir Is It Dr. Petri Kornél Eperjesi László /43

8 A beállítandó paraméterek A funkció a következő paraméterek beállítását igényli: Paraméter Min Max Lépés Megjegyzés Áramváltó primer Az áramváltó primer névleges névleges árama 1A vagy 5A szekunder értékre átszámítva I> fokozat megszólalása I>> fokozat megszólalása I> fokozat késleltetése I>> fokozat késleltetése A késleltetett fokozat megszólalási értéke az áramváltó névleges áramára vonatkoztatva A gyorsfokozat megszólalási értéke az áramváltó névleges áramára vonatkoztatva A késleltetett fokozat (szelektív) késleltetési ideje A gyorsfokozat késleltetési ideje A funkcióra vonatkozó beállítások a számítógép On-line képernyőjén: 1. ábra Paraméter beállítások A funkció kimenetei A funkciók működésükről digitális státuszjelzéseket szolgáltatnak (mátrix-sorok), amelyeket a mátrix programozásával lehet kimenetekhez (mátrix-oszlopokhoz) rendelni. Dr. Petri Kornél Eperjesi László /43

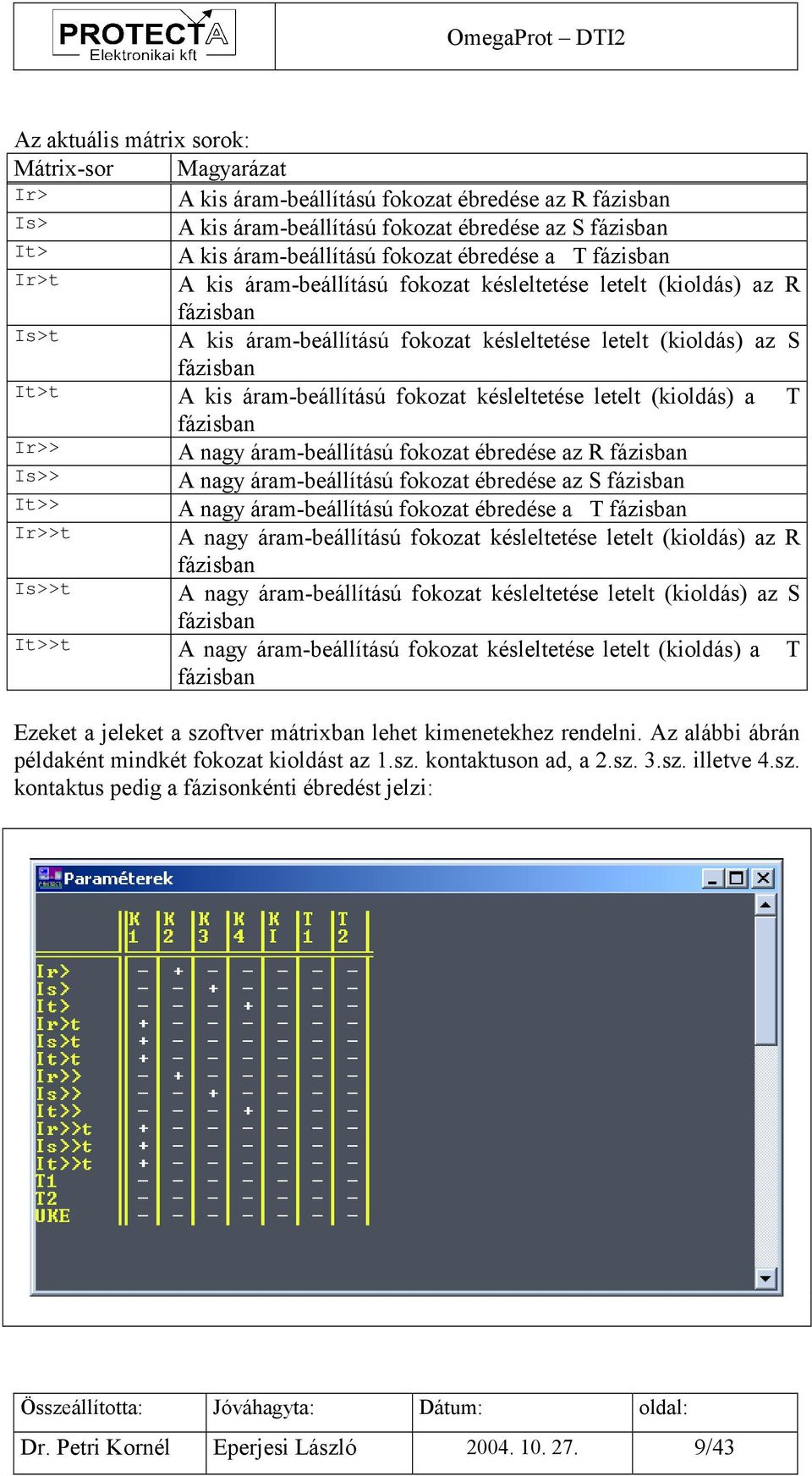

9 Az aktuális mátrix sorok: Mátrix-sor Magyarázat Ir> A kis áram-beállítású fokozat ébredése az R fázisban Is> A kis áram-beállítású fokozat ébredése az S fázisban It> A kis áram-beállítású fokozat ébredése a T fázisban Ir>t A kis áram-beállítású fokozat késleltetése letelt (kioldás) az R fázisban Is>t A kis áram-beállítású fokozat késleltetése letelt (kioldás) az S fázisban It>t A kis áram-beállítású fokozat késleltetése letelt (kioldás) a T fázisban Ir>> A nagy áram-beállítású fokozat ébredése az R fázisban Is>> A nagy áram-beállítású fokozat ébredése az S fázisban It>> A nagy áram-beállítású fokozat ébredése a T fázisban Ir>>t A nagy áram-beállítású fokozat késleltetése letelt (kioldás) az R fázisban Is>>t A nagy áram-beállítású fokozat késleltetése letelt (kioldás) az S fázisban It>>t A nagy áram-beállítású fokozat késleltetése letelt (kioldás) a T fázisban Ezeket a jeleket a szoftver mátrixban lehet kimenetekhez rendelni. Az alábbi ábrán példaként mindkét fokozat kioldást az 1.sz. kontaktuson ad, a 2.sz. 3.sz. illetve 4.sz. kontaktus pedig a fázisonkénti ébredést jelzi: Dr. Petri Kornél Eperjesi László /43

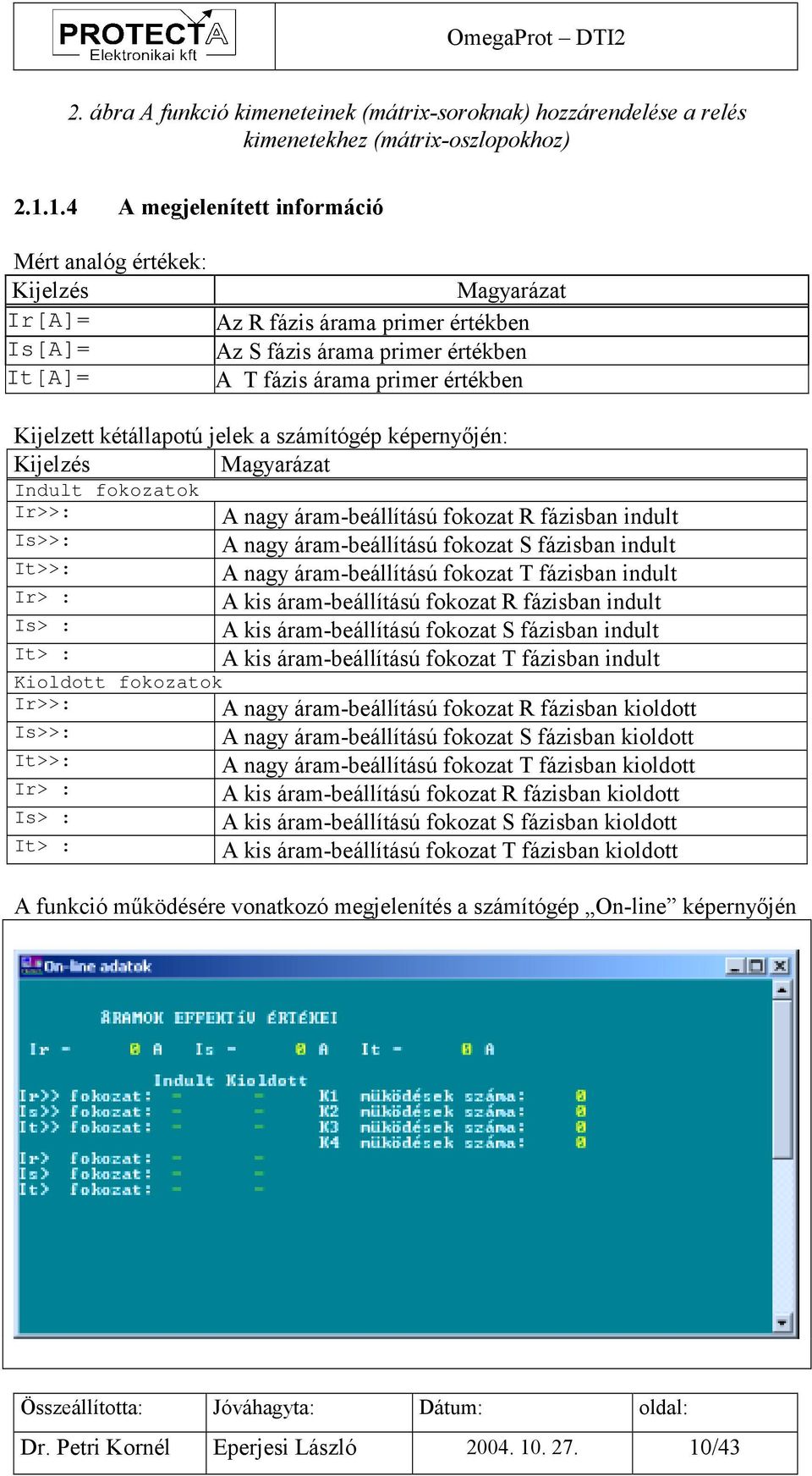

10 2. ábra A funkció kimeneteinek (mátrix-soroknak) hozzárendelése a relés kimenetekhez (mátrix-oszlopokhoz) A megjelenített információ Mért analóg értékek: Kijelzés Ir[A]= Is[A]= It[A]= Magyarázat Az R fázis árama primer értékben Az S fázis árama primer értékben A T fázis árama primer értékben Kijelzett kétállapotú jelek a számítógép képernyőjén: Kijelzés Magyarázat Indult fokozatok Ir>>: A nagy áram-beállítású fokozat R fázisban indult Is>>: A nagy áram-beállítású fokozat S fázisban indult It>>: A nagy áram-beállítású fokozat T fázisban indult Ir> : A kis áram-beállítású fokozat R fázisban indult Is> : A kis áram-beállítású fokozat S fázisban indult It> : A kis áram-beállítású fokozat T fázisban indult Kioldott fokozatok Ir>>: A nagy áram-beállítású fokozat R fázisban kioldott Is>>: It>>: Ir> : Is> : It> : A nagy áram-beállítású fokozat S fázisban kioldott A nagy áram-beállítású fokozat T fázisban kioldott A kis áram-beállítású fokozat R fázisban kioldott A kis áram-beállítású fokozat S fázisban kioldott A kis áram-beállítású fokozat T fázisban kioldott A funkció működésére vonatkozó megjelenítés a számítógép On-line képernyőjén Dr. Petri Kornél Eperjesi László /43

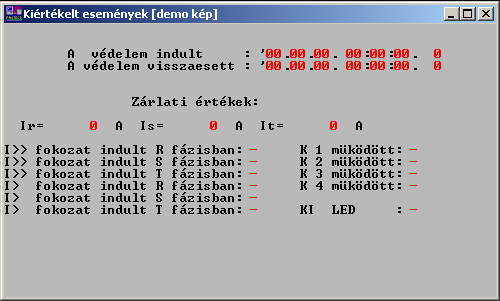

11 3. ábra On-line adatok A kijelzések áramléptéke primer Amper. A túláramfokozatok esetén a + jel jelenti a fokozatok fázisonkénti ébredését, illetve a késleltetés letelte után a kioldást Eseményrögzítés Az eseményrögzítő időbélyeggel ellátva a következő eseményeket rögzíti (az eseményrögzítővel kapcsolatos részleteket az OmegaProt ismertető írja le). Ir>> fok.indult Is>> fok.indult It>> fok.indult Ir> fok.indult Is> fok.indult It> fok.indult KI LED Kiértékelt események A számítógép képernyőjén kiértékelt eseményként ez a következő formában jelenik meg: 4. ábra Kiértékelt események A LED kijelzések A készülék homloklapján egymás mellett hét LED kijelző mutatja a készülék funkcióinak működését.. A LED-ek funkcióit a melléklet ábrái mutatják. Dr. Petri Kornél Eperjesi László /43

12 2.1.2 Beállítási útmutató A beállítandó paramétereket a fejezet ismerteti. Áramváltó primer névleges Az áramváltó primer névleges árama. A beállítás értékét a túláramvédelmi funkció a döntéskor nem használja, megadására csak a mért érték kiírásakor, a léptékezés miatt van szükség. Az algoritmus feltételezi, hogy az áramváltó szekunder névleges értéke pontosan megegyezik a készülék névleges áramával (1A vagy 5 A). Abban az esetben, ha az egyezés nem áll fent (pl. 1 A-es áramváltó táplál 5 A-es védelmet), akkor a primer értéket a készülék névleges áramára átszámolva kell megadni. I> fokozat megszólalása A fáziszárlati késleltetett fokozat megszólalási értéke a áramváltó bemenet névleges áramára vonatkoztatva. A paraméter mértékegysége [%]. I>> fokozat megszólalása A fáziszárlati gyorsfokozat megszólalási értéke az áramváltó bemenet névleges áramára vonatkoztatva. A paraméter mértékegysége [%]. I> fokozat késleltetése A fáziszárlati gyorsfokozat áramtól független késleltetése. A paraméter mértékegysége [ms]. A késleltetési időt a hálózat egyéb túláramvédelmeihez koordináltan kell megválasztani. A beállított késleltetési idő tiszta járulékos késleltetés, nem tartalmazza az algoritmus önidejét. I>> fokozat késleltetése A fáziszárlati késleltetett fokozat áramtól független szelektív késleltetése. A paraméter mértékegysége [ms]. A késleltetési időt a hálózat egyéb túláramvédelmeihez koordináltan kell megválasztani. A beállított késleltetési idő tiszta járulékos késleltetés, nem tartalmazza az algoritmus önidejét A túláramvédelem vizsgálata A vizsgálat megkezdése előtt ellenőrizni kell a paraméterek beállítását, és azt, hogy a funkció kimenetei a szoftver mátrixban a megfelelő készülék-kimenetekhez vannak-e rendelve. A vizsgálat elvégezhető egyetlen fázisárammal vagy több fázisárammal egyszerre is. A funkció méri és kijelzi a fázisáramok effektív értékét. Az értékek leolvashatók a csatlakoztatott számítógép On-line képernyőjén. Szinuszostól eltérő áramalak esetén eltérés lehet egy független, külső műszer és a védelem mért értékei között, ezért lehetőleg kis felharmonikus-tartalmú gerjesztő berendezést célszerű alkalmazni. Dr. Petri Kornél Eperjesi László /43

13 Ha a beállítási áram a bemeneti áramváltó tartós terhelhetősége alatt marad, akkor a vizsgálat elvégezhető az áram lassú növelésével. Nagyobb áramok esetén pedig dinamikus vizsgálat szükséges. A vizsgáló áramot hirtelen kell megnövelni a kívánt értékre, és ellenőrizni, hogy a beállított érték 95 %-ánál ne legyen, 105 %-nál pedig biztosan legyen megszólalás. A reléfunkció késleltetésének ellenőrzésekor a kioldási időt kell mérni. Figyelembe kell venni, hogy a beállított késleltetés járulékos késleltetés, és nem foglalja magában az algoritmus működési idejét. Mérését ezért célszerű a megszólalási áramérték kétszeresével végezni. Dr. Petri Kornél Eperjesi László /43

14 2.2 2fIo: Kétfázisú fáziszárlati és földzárlati túláramvédelem Ebben a változatban a középső fázis árama helyett a zérus sorrendű áramot méri a készülék. Ennek megfelelően a két megvalósított funkció a kétfázisú fáziszárlati illetve a földzárlati túláramvádelem. Az algoritmus meghatározza az áramok effektív értékét, és ezt hasonlítja össze a beállítási értékekkel. Ha az áramok értéke meghaladja a megfelelő beállított értéket, a funkciók ébrednek. Ekkor indul az időmérés, amelynek lejártakor a funkció kioldási parancsot ad A túláramvédelem funkciók megvalósítása A DTI2-2f+Io-ΩP gyári konfigurációja, fáziszárlati és földzárlati kétlépcsős, független késleltetésű túláramvédelmi funkciót tartalmaz. A mérés a két fázisban, illetve a zérus sorrendű körben egymástól függetlenül történik, és egymással párhuzamosan folyik a kétszer kétféle beállítási értékkel (a gyorsfokozat nagy árambeállítású értéke és a késleltetett fokozat kis áram-beállítású értéke, mindez fáziszárlatra és földzárlatra is) való összehasonlítás is. A késleltetési idők mérése is külön történik a fáziszárlati, illetve a zérus sorrendű fokozatokra A funkció analóg bemenetei A funkció két fázisáramot mér, és független esetenként akár eltérő léptékű bemeneten fogadja a 3Io áramot: Ir It 3Io Dr. Petri Kornél Eperjesi László /43

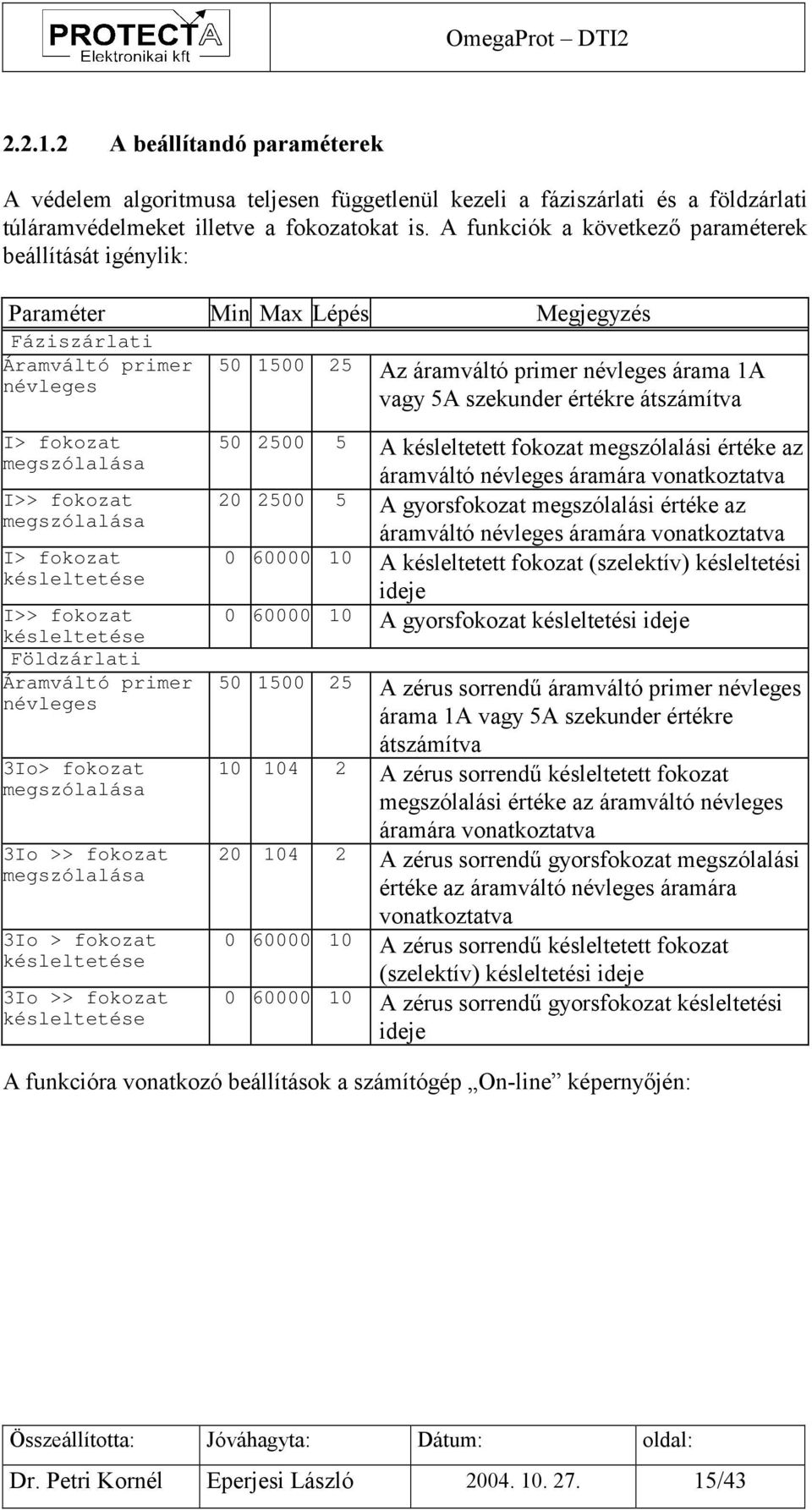

15 A beállítandó paraméterek A védelem algoritmusa teljesen függetlenül kezeli a fáziszárlati és a földzárlati túláramvédelmeket illetve a fokozatokat is. A funkciók a következő paraméterek beállítását igénylik: Paraméter Min Max Lépés Megjegyzés Fáziszárlati Áramváltó primer névleges Az áramváltó primer névleges árama 1A vagy 5A szekunder értékre átszámítva I> fokozat megszólalása I>> fokozat megszólalása I> fokozat késleltetése I>> fokozat késleltetése Földzárlati Áramváltó primer névleges 3Io> fokozat megszólalása 3Io >> fokozat megszólalása 3Io > fokozat késleltetése 3Io >> fokozat késleltetése A késleltetett fokozat megszólalási értéke az áramváltó névleges áramára vonatkoztatva A gyorsfokozat megszólalási értéke az áramváltó névleges áramára vonatkoztatva A késleltetett fokozat (szelektív) késleltetési ideje A gyorsfokozat késleltetési ideje A zérus sorrendű áramváltó primer névleges árama 1A vagy 5A szekunder értékre átszámítva A zérus sorrendű késleltetett fokozat megszólalási értéke az áramváltó névleges áramára vonatkoztatva A zérus sorrendű gyorsfokozat megszólalási értéke az áramváltó névleges áramára vonatkoztatva A zérus sorrendű késleltetett fokozat (szelektív) késleltetési ideje A zérus sorrendű gyorsfokozat késleltetési ideje A funkcióra vonatkozó beállítások a számítógép On-line képernyőjén: Dr. Petri Kornél Eperjesi László /43

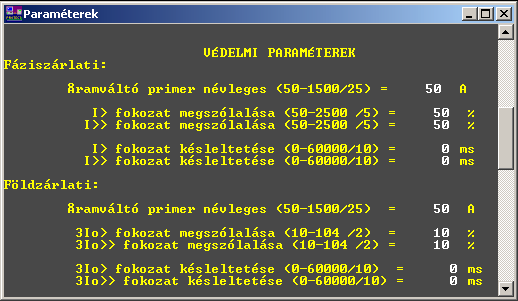

16 5. ábra Paraméter beállítások A funkció kimenetei A funkciók működésükről digitális státuszjelzéseket szolgáltatnak (mátrix-sorok), amelyeket a mátrix programozásával lehet kimenetekhez (mátrix-oszlopokhoz) rendelni. Az aktuális mátrix sorok: Mátrix-sor Magyarázat Ir> A kis áram-beállítású fokozat ébredése az R fázisban It> A kis áram-beállítású fokozat ébredése a T fázisban Io> A kis áram-beállítású zérus sorrendű fokozat ébredése Ir>t A kis áram-beállítású fokozat késleltetése letelt (kioldás) az R fázisban It>t A kis áram-beállítású fokozat késleltetése letelt (kioldás) a T fázisban Io>t A kis áram-beállítású zérus sorrendű fokozat késleltetése letelt (kioldás) Ir>> A nagy áram-beállítású fokozat ébredése az R fázisban Io>> A nagy áram-beállítású zérus sorrendű fokozat ébredése It>> A nagy áram-beállítású fokozat ébredése a T fázisban Ir>>t A nagy áram-beállítású fokozat késleltetése letelt (kioldás) az R fázisban It>>t A nagy áram-beállítású fokozat késleltetése letelt (kioldás) a T fázisban Io>>t A nagy áram-beállítású zérus sorrendű fokozat késleltetése letelt (kioldás) Dr. Petri Kornél Eperjesi László /43

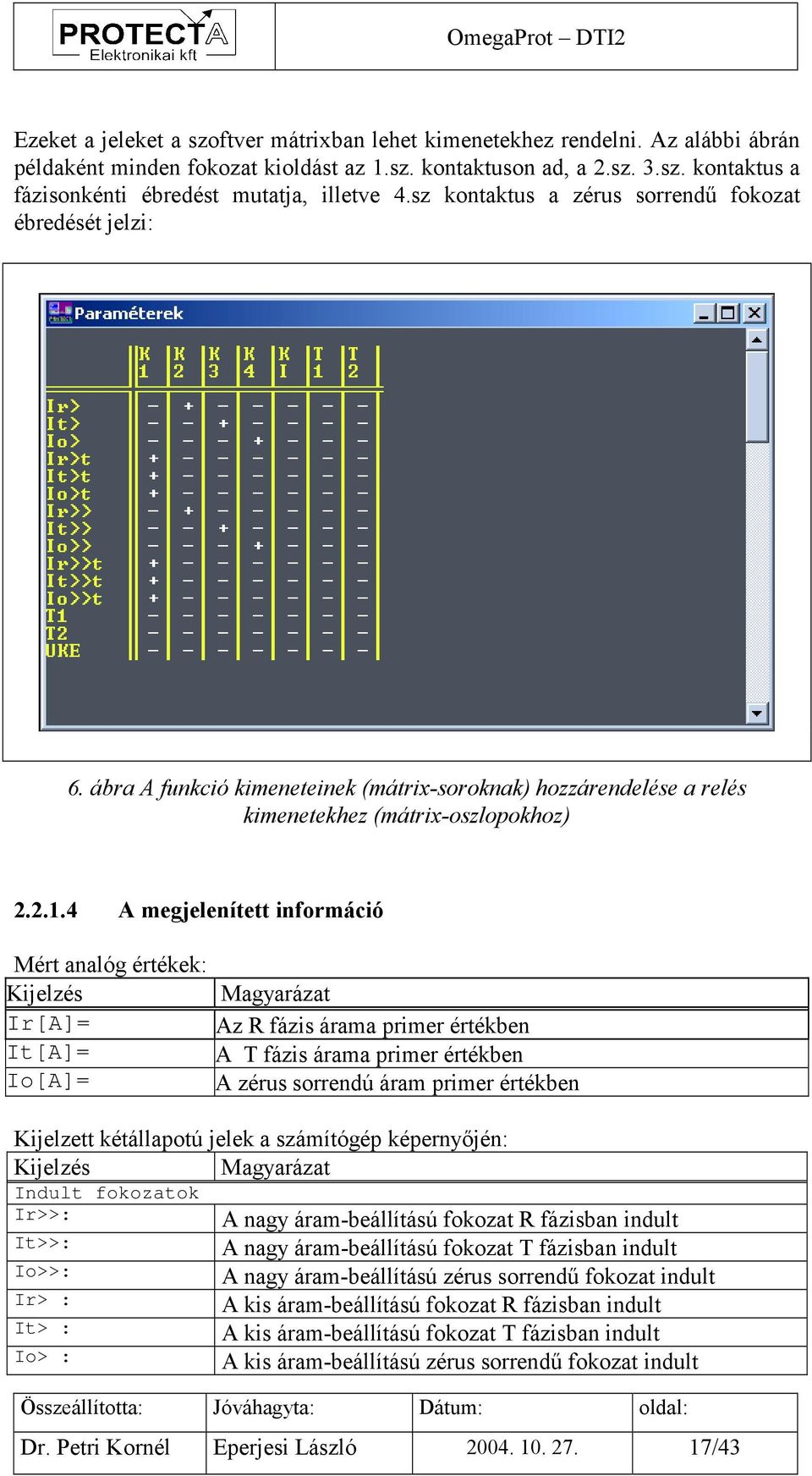

17 Ezeket a jeleket a szoftver mátrixban lehet kimenetekhez rendelni. Az alábbi ábrán példaként minden fokozat kioldást az 1.sz. kontaktuson ad, a 2.sz. 3.sz. kontaktus a fázisonkénti ébredést mutatja, illetve 4.sz kontaktus a zérus sorrendű fokozat ébredését jelzi: 6. ábra A funkció kimeneteinek (mátrix-soroknak) hozzárendelése a relés kimenetekhez (mátrix-oszlopokhoz) A megjelenített információ Mért analóg értékek: Kijelzés Ir[A]= It[A]= Io[A]= Magyarázat Az R fázis árama primer értékben A T fázis árama primer értékben A zérus sorrendú áram primer értékben Kijelzett kétállapotú jelek a számítógép képernyőjén: Kijelzés Magyarázat Indult fokozatok Ir>>: It>>: Io>>: Ir> : It> : Io> : A nagy áram-beállítású fokozat R fázisban indult A nagy áram-beállítású fokozat T fázisban indult A nagy áram-beállítású zérus sorrendű fokozat indult A kis áram-beállítású fokozat R fázisban indult A kis áram-beállítású fokozat T fázisban indult A kis áram-beállítású zérus sorrendű fokozat indult Dr. Petri Kornél Eperjesi László /43

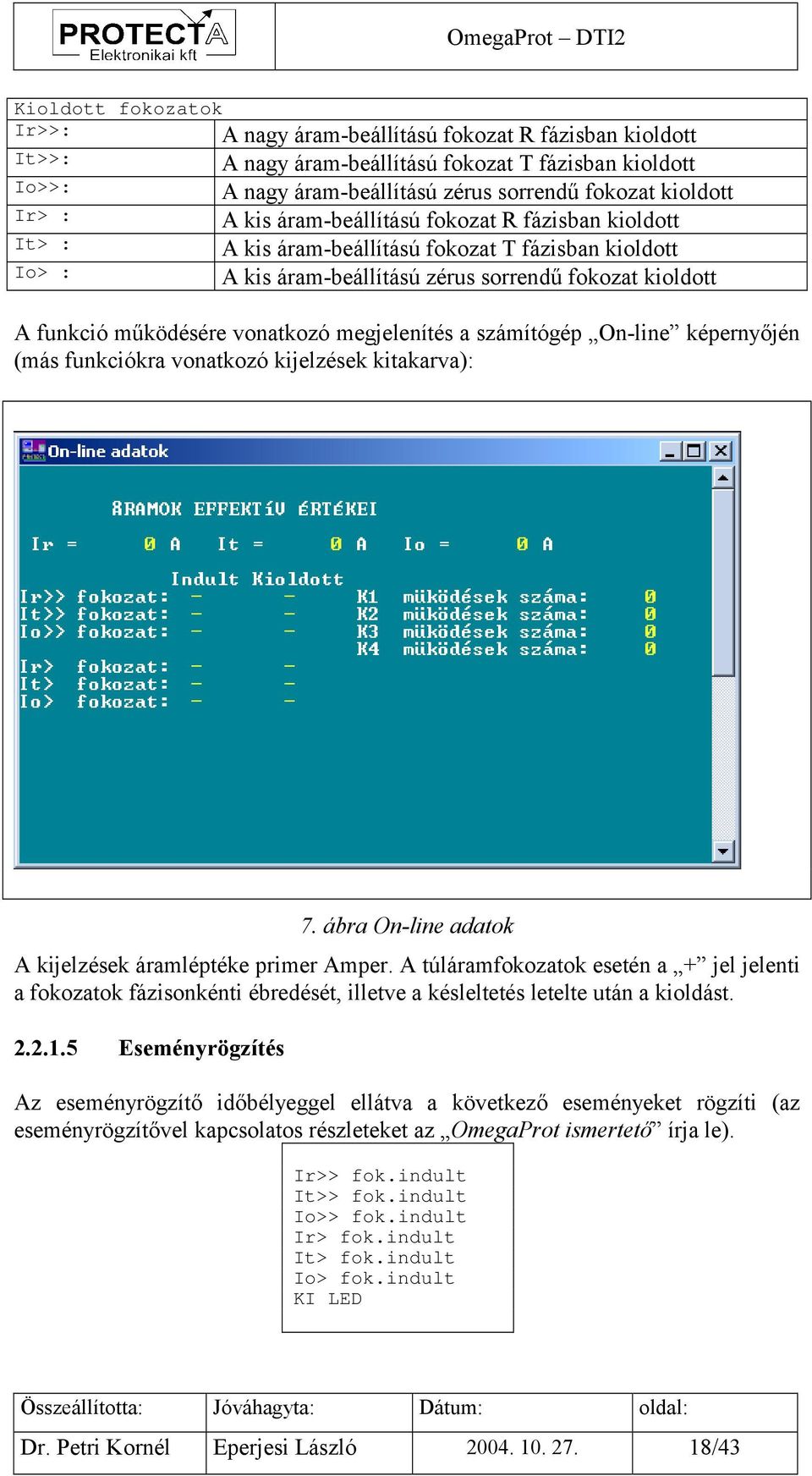

18 Kioldott fokozatok Ir>>: It>>: Io>>: Ir> : It> : Io> : A nagy áram-beállítású fokozat R fázisban kioldott A nagy áram-beállítású fokozat T fázisban kioldott A nagy áram-beállítású zérus sorrendű fokozat kioldott A kis áram-beállítású fokozat R fázisban kioldott A kis áram-beállítású fokozat T fázisban kioldott A kis áram-beállítású zérus sorrendű fokozat kioldott A funkció működésére vonatkozó megjelenítés a számítógép On-line képernyőjén (más funkciókra vonatkozó kijelzések kitakarva): 7. ábra On-line adatok A kijelzések áramléptéke primer Amper. A túláramfokozatok esetén a + jel jelenti a fokozatok fázisonkénti ébredését, illetve a késleltetés letelte után a kioldást Eseményrögzítés Az eseményrögzítő időbélyeggel ellátva a következő eseményeket rögzíti (az eseményrögzítővel kapcsolatos részleteket az OmegaProt ismertető írja le). Ir>> fok.indult It>> fok.indult Io>> fok.indult Ir> fok.indult It> fok.indult Io> fok.indult KI LED Dr. Petri Kornél Eperjesi László /43

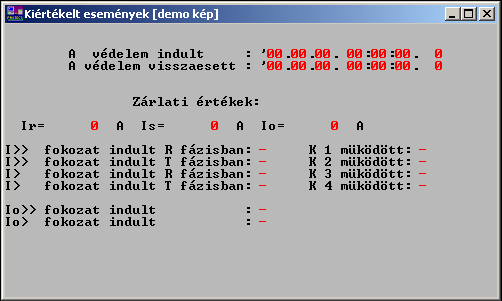

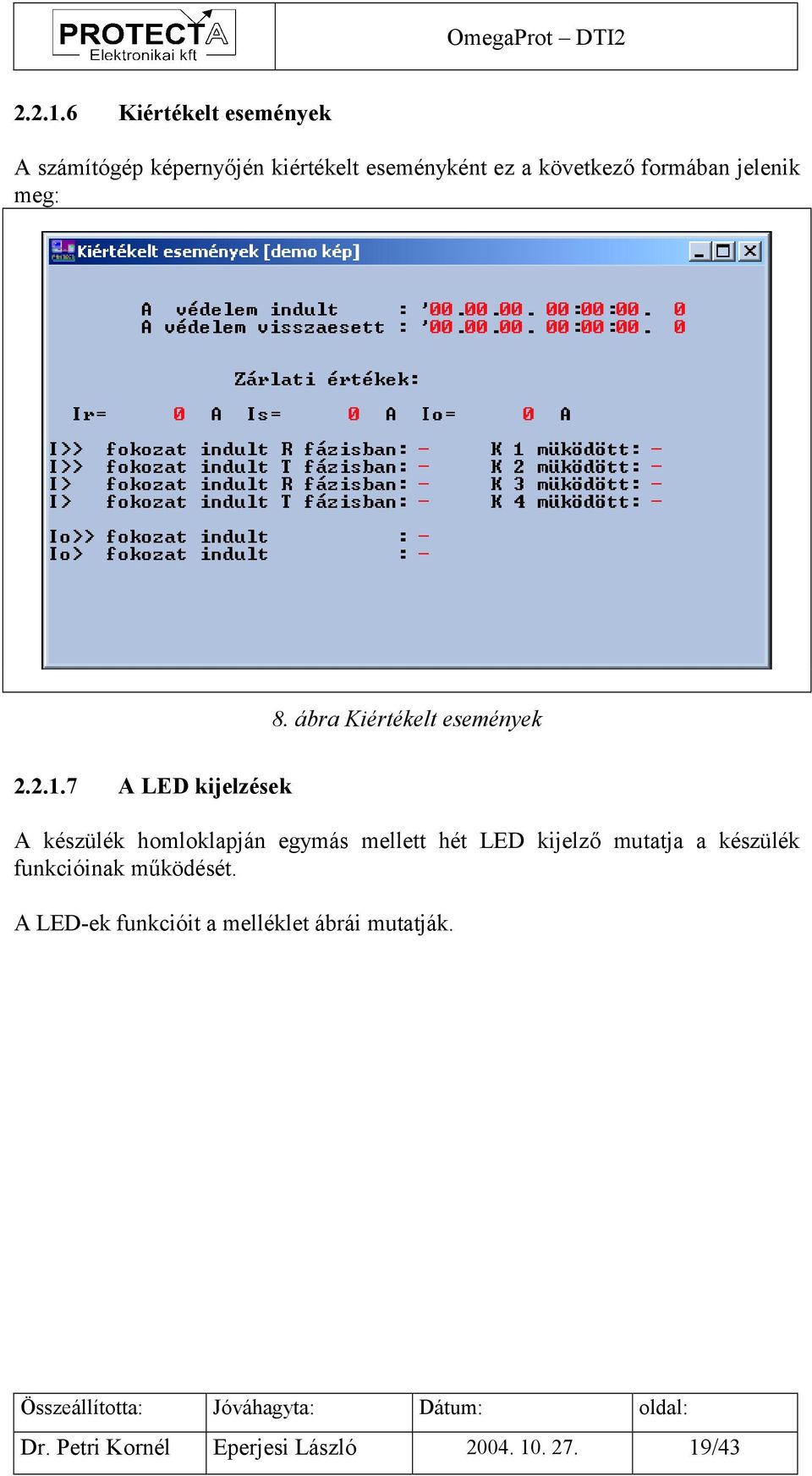

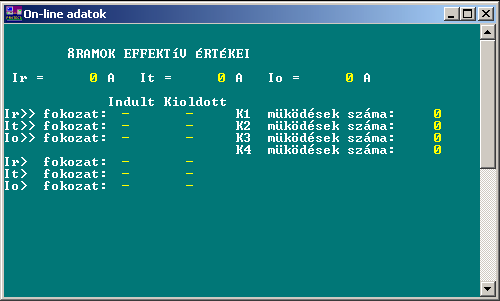

19 Kiértékelt események A számítógép képernyőjén kiértékelt eseményként ez a következő formában jelenik meg: 8. ábra Kiértékelt események A LED kijelzések A készülék homloklapján egymás mellett hét LED kijelző mutatja a készülék funkcióinak működését. A LED-ek funkcióit a melléklet ábrái mutatják. Dr. Petri Kornél Eperjesi László /43

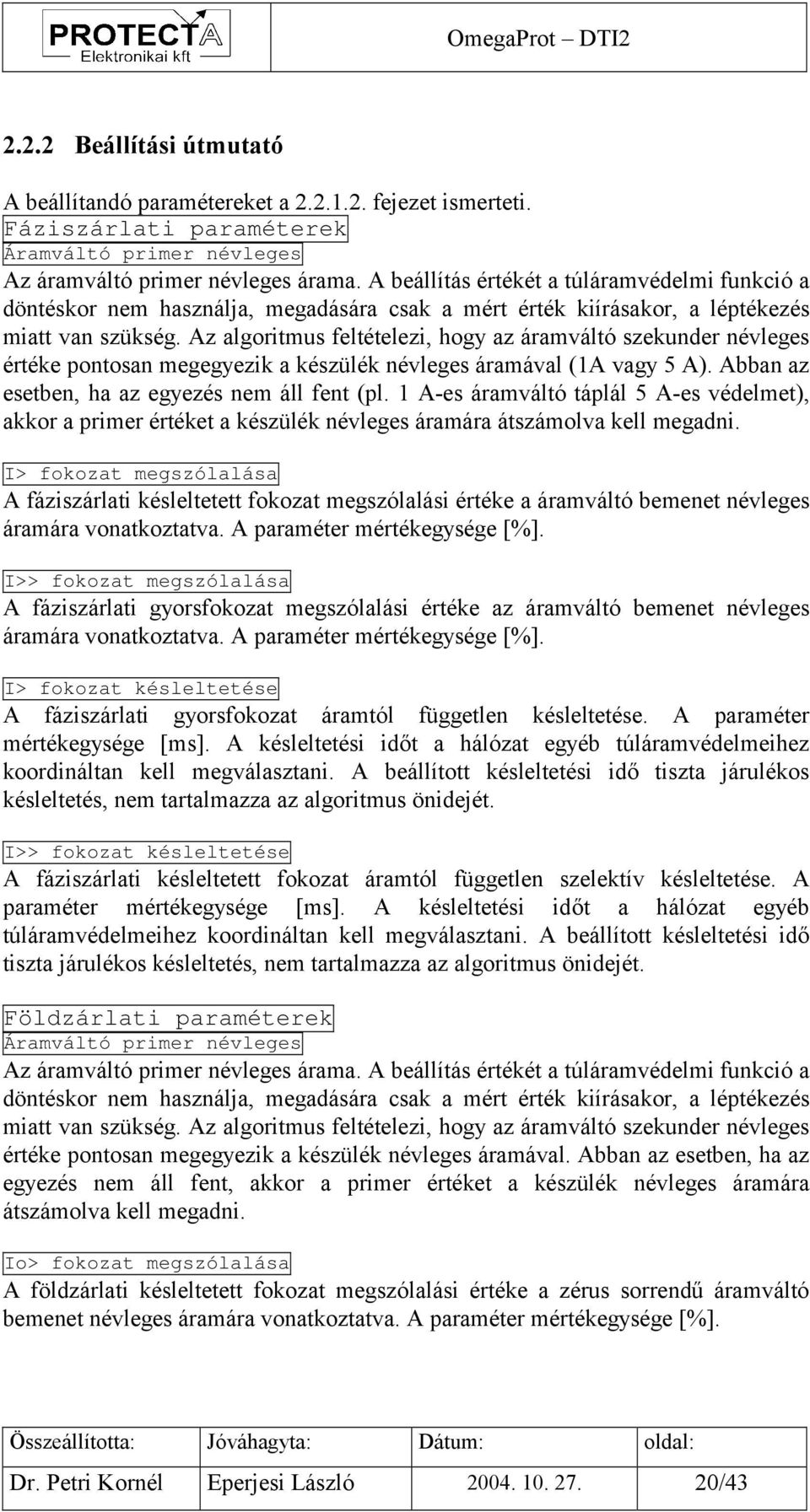

20 2.2.2 Beállítási útmutató A beállítandó paramétereket a fejezet ismerteti. Fáziszárlati paraméterek Áramváltó primer névleges Az áramváltó primer névleges árama. A beállítás értékét a túláramvédelmi funkció a döntéskor nem használja, megadására csak a mért érték kiírásakor, a léptékezés miatt van szükség. Az algoritmus feltételezi, hogy az áramváltó szekunder névleges értéke pontosan megegyezik a készülék névleges áramával (1A vagy 5 A). Abban az esetben, ha az egyezés nem áll fent (pl. 1 A-es áramváltó táplál 5 A-es védelmet), akkor a primer értéket a készülék névleges áramára átszámolva kell megadni. I> fokozat megszólalása A fáziszárlati késleltetett fokozat megszólalási értéke a áramváltó bemenet névleges áramára vonatkoztatva. A paraméter mértékegysége [%]. I>> fokozat megszólalása A fáziszárlati gyorsfokozat megszólalási értéke az áramváltó bemenet névleges áramára vonatkoztatva. A paraméter mértékegysége [%]. I> fokozat késleltetése A fáziszárlati gyorsfokozat áramtól független késleltetése. A paraméter mértékegysége [ms]. A késleltetési időt a hálózat egyéb túláramvédelmeihez koordináltan kell megválasztani. A beállított késleltetési idő tiszta járulékos késleltetés, nem tartalmazza az algoritmus önidejét. I>> fokozat késleltetése A fáziszárlati késleltetett fokozat áramtól független szelektív késleltetése. A paraméter mértékegysége [ms]. A késleltetési időt a hálózat egyéb túláramvédelmeihez koordináltan kell megválasztani. A beállított késleltetési idő tiszta járulékos késleltetés, nem tartalmazza az algoritmus önidejét. Földzárlati paraméterek Áramváltó primer névleges Az áramváltó primer névleges árama. A beállítás értékét a túláramvédelmi funkció a döntéskor nem használja, megadására csak a mért érték kiírásakor, a léptékezés miatt van szükség. Az algoritmus feltételezi, hogy az áramváltó szekunder névleges értéke pontosan megegyezik a készülék névleges áramával. Abban az esetben, ha az egyezés nem áll fent, akkor a primer értéket a készülék névleges áramára átszámolva kell megadni. Io> fokozat megszólalása A földzárlati késleltetett fokozat megszólalási értéke a zérus sorrendű áramváltó bemenet névleges áramára vonatkoztatva. A paraméter mértékegysége [%]. Dr. Petri Kornél Eperjesi László /43

21 Io>> fokozat megszólalása A földzárlati gyorsfokozat megszólalási értéke a zérus sorrendű áramváltó bemenet névleges áramára vonatkoztatva. A paraméter mértékegysége [%]. Io> fokozat késleltetése A földzárlati gyorsfokozat áramtól független késleltetése. A paraméter mértékegysége [ms]. A késleltetési időt a hálózat egyéb túláramvédelmeihez koordináltan kell megválasztani. A beállított késleltetési idő tiszta járulékos késleltetés, nem tartalmazza az algoritmus önidejét. Io>> fokozat késleltetése A földzárlati késleltetett fokozat áramtól független szelektív késleltetése. A paraméter mértékegysége [ms]. A késleltetési időt a hálózat egyéb túláramvédelmeihez koordináltan kell megválasztani. A beállított késleltetési idő tiszta járulékos késleltetés, nem tartalmazza az algoritmus önidejét A túláramvédelem fokozatok vizsgálata A vizsgálat megkezdése előtt ellenőrizni kell a paraméterek beállítását, és azt, hogy a funkció kimenetei a szoftver mátrixban a megfelelő készülék-kimenetekhez vannak-e rendelve. A fáziszárlati túláramvédelem vizsgálat elvégezhető egyetlen fázisárammal vagy két fázisárammal egyszerre is. A földzárlati fokozatok vizsgálatok esetén figyeljünk arra, hogy a bemeneti áramváltó áttétele eltérő lehet a fáziszárlati áramváltók áttételétől. A funkciók méri és kijelzik a fázisáramok illetve a 3Io áram effektív értékét. Az értékek leolvashatók a csatlakoztatott számítógép On-line képernyőjén. Szinuszostól eltérő áramalak esetén eltérés lehet egy független, külső műszer és a védelem mért értékei között, ezért lehetőleg kis felharmonikus-tartalmú gerjesztő berendezést célszerű alkalmazni. Ha a beállítási áram a bemeneti áramváltó tartós terhelhetősége alatt marad, akkor a vizsgálat elvégezhető az áram lassú növelésével. Nagyobb áramok esetén pedig dinamikus vizsgálat szükséges. A vizsgáló áramot hirtelen kell megnövelni a kívánt értékre, és ellenőrizni, hogy a beállított érték 95 %-ánál ne legyen, 105 %-nál pedig biztosan legyen megszólalás. A reléfunkció késleltetésének ellenőrzésekor a kioldási időt kell mérni. Figyelembe kell venni, hogy a beállított késleltetés járulékos késleltetés, és nem foglalja magában az algoritmus működési idejét. Mérését ezért célszerű a megszólalási áramérték kétszeresével végezni. Dr. Petri Kornél Eperjesi László /43

22 2.3 IoFi: Irányított zérus sorrendű túláramvédelem A kompakt védelem egyik alapfunkciója a földzárlati irányított zérus sorrendű túláramvédelem lehet. A védelem a zérus sorrendű áramot illetve feszültséget analóg bemeneten fogadja. A védelmi funkció kétfokozatú, független késleltetésű túláramvédelem. A földzárlatvédelem hasonlóan működik a fáziszárlati túláramvédelemhez, de mindkét fokozat működésének a megfelelő irányítás is feltétele. Az irányítási funkció beállítása a szögtartomány alsó és felső határának megadásával és a hiszterézis (szög-ejtőviszony) definiálásával történik. Az irány-funkció megszólalási karakterisztikája, valamint a paraméterek értelmezése a következő ábrán látható. Uo 3Io Fi HISZT. 3Io Fi min. ELEJ- TÉSKOR 3Io 3Io Fi max. MUKÖDÉSI TARTOMÁNY MEGSZÓLA- LÁSKOR 3Io 3Io Fi HISZT. MEGJEGYZÉS: A Fi min. értéke számszerüen lehet nagyobb szám is mint a Fi max. értéke Pl.: cos Fi jelleggörbe esetén: Fi min.=280 Fi max.=80 9. ábra A Fi(UoIo) szögrelé beállításának értelmezése A földzárlati zérus sorrendű túláramvédelem megvalósítása A DTI2-Io-Fi-ΩP gyári konfigurációban irányított zérus sorrendű túláramvédelem funkció működik. Dr. Petri Kornél Eperjesi László /43

23 A védelmi funkció analóg bemenetei A védelmi funkció a zérus sorrendű áramot (3Io) illetve a zérus sorrendű feszültséget méri: 3Io 3Uo Az algoritmus meghatározza a zérus sorrendű áram effektív értékét. Az ébredés eldöntésére az áram nagyságát, illetve a feszültség és áram szögét használja. A védelmi funkció fokozatainak ébredésekor indulnak a megfelelő időmérők. Ha ezek valamelyike lejárt, a funkció kioldási parancsot ad A beállítandó paraméterek Az irányítási-funkció beállítása a szögtartomány alsó és felső határának megadásával és a hiszterézis (szög-ejtőviszony) definiálásával történik A védelmi funkció a következő paraméterek beállítását igényli: Paraméter Min Max Lépés Megjegyzés Áramváltó primer névleges 3Io> fokozat megszólalása 3Io >> fokozat megszólalása 3Io > fokozat késleltetése 3Io >> fokozat késleltetése A zérus sorrendű áramváltó primer névleges árama 100 ma, 500 ma, 1A vagy 5A szekunder értékre átszámítva A zérus sorrendű késleltetett fokozat megszólalási értéke az áramváltó névleges áramára vonatkoztatva A zérus sorrendű gyorsfokozat megszólalási értéke az áramváltó névleges áramára vonatkoztatva A zérus sorrendű késleltetett fokozat (szelektív) késleltetési ideje A zérus sorrendű gyorsfokozat késleltetési ideje Szögrelé Minimum A szögtartomány alsó határértéke Maximum A szögtartomány felső határértéke Hiszterézis A szögtartomány hiszterézise A funkcióra vonatkozó beállítások a számítógép On-line képernyőn: Dr. Petri Kornél Eperjesi László /43

24 10. ábra Paraméter beállítások A védelmi funkció kimenetei A védelmi funkciók a működésükről digitális státuszjelzéseket szolgáltatnak (mátrix-sorok), amelyeket a mátrix programozásával lehet kimenetekhez (mátrixoszlopokhoz) rendelni. Az aktuális mátrix sorok: Mátrix sor Magyarázat 3Io>> A nagy áram-beállítású fokozat ébredt 3Io> A kis áram-beállítású fokozat ébredt 3Io>>[t] A nagy áram-beállítású fokozat késleltetése letelt (kioldás) 3Io>[t] A kis áram-beállítású fokozat késleltetése letelt (kioldás) Ezeket a jeleket a szoftver mátrixban lehet kimenetekhez rendelni. A következő ábra példájában a kioldást mindkét fokozat az 1.sz. kontaktuson ad, a fokozatok az ébredésüket pedig külön kontaktusokon jelzik. 11. ábra Paraméter beállítások Dr. Petri Kornél Eperjesi László /43

25 A megjelenített információ Mért analóg értékek: Kijelzés Io[A]= UoIo szöge Magyarázat A zérus sorrendű áram primer értékben A zérus sorrendű feszültség és áram egymáshoz képesti szöge Kijelzett kétállapotú jelek a számítógép képernyőjén: Kijelzés Magyarázat Indult fokozatok Io>>: A nagy áram-beállítású zérus sorrendű fokozat indult Io> : A kis áram-beállítású zérus sorrendű fokozat indult Kioldott fokozatok Io>>: A nagy áram-beállítású zérus sorrendű fokozat kioldott Io> : A kis áram-beállítású zérus sorrendű fokozat kioldott A funkció működésére vonatkozó megjelenítés a számítógép On-line képernyőjén Dr. Petri Kornél Eperjesi László /43

26 12. ábra On-line adatok A kijelzések áramléptéke primer Amper. A túláramfokozatok esetén a + jel jelenti a fokozatok fázisonkénti ébredését, illetve a késleltetés letelte után a kioldást Eseményrögzítés Az eseményrögzítő időbélyeggel ellátva a következő eseményeket rögzíti (az eseményrögzítővel kapcsolatos részleteket az OmegaProt ismertető írja le). Io>> fok.indult Io> fok.indult KI LED Kiértékelt események A számítógép képernyőjén kiértékelt eseményként ez a következő formában jelenik meg: Dr. Petri Kornél Eperjesi László /43

27 13. ábra Kiértékelt események A LED kijelzések A készülék homloklapján egymás mellett hét LED kijelző mutatja a készülék funkcióinak működését. A LED-ek funkcióit a melléklet ábrái mutatják. Dr. Petri Kornél Eperjesi László /43

28 2.3.2 Beállítási útmutató A beállítandó paramétereket a fejezet ismerteti. Földzárlati paraméterek Áramváltó primer névleges Az áramváltó primer névleges árama. A beállítás értékét a túláramvédelmi funkció a döntéskor nem használja, megadására csak a mért érték kiírásakor, a léptékezés miatt van szükség. Az algoritmus feltételezi, hogy az áramváltó szekunder névleges értéke pontosan megegyezik a készülék névleges áramával. Abban az esetben, ha az egyezés nem áll fent, akkor a primer értéket a készülék névleges áramára átszámolva kell megadni. Io> fokozat megszólalása A földzárlati késleltetett fokozat megszólalási értéke a zérus sorrendű áramváltó bemenet névleges áramára vonatkoztatva. A paraméter mértékegysége [%]. Io>> fokozat megszólalása A földárlati gyorsfokozat megszólalási értéke a zérus sorrendű áramváltó bemenet névleges áramára vonatkoztatva. A paraméter mértékegysége [%]. Io> fokozat késleltetése A földzárlati gyorsfokozat áramtól független késleltetése. A paraméter mértékegysége [ms]. A késleltetési időt a hálózat egyéb túláramvédelmeihez koordináltan kell megválasztani. A beállított késleltetési idő tiszta járulékos késleltetés, nem tartalmazza az algoritmus önidejét. Io>> fokozat késleltetése A földzárlati késleltetett fokozat áramtól független szelektív késleltetése. A paraméter mértékegysége [ms]. A késleltetési időt a hálózat egyéb túláramvédelmeihez koordináltan kell megválasztani. A beállított késleltetési idő tiszta járulékos késleltetés, nem tartalmazza az algoritmus önidejét. Minimum Maximum Az irányított zérus sorrendű földzárlati túláramvédelem irányításának alsó és felső szöghatára. A paraméterek mértékegysége fok. A beállítási tartomány (azaz negatív szöget nem lehet beállítani.) A határokat a 2-8. ábra magyarázza. A FiMin szög értéke számszerűen lehet nagyobb is, mint a FiMax érték. Például cos Fi relé megvalósítása esetén lehet FiMin=280, FiMax=80 Hiszterézis A szögrelé megszólalása után a szögtartomány kinyílik a fokokban megadott hiszterézis (szög-ejtőviszony) értékével. Lásd a 2-8. ábra értelmezését. Dr. Petri Kornél Eperjesi László /43

29 2.3.3 A túláramvédelem fokozatok vizsgálata A vizsgálat megkezdése előtt ellenőrizni kell a paraméterek beállítását, és azt, hogy a funkció kimenetei a szoftver mátrixban a megfelelő készülék-kimenetekhez vannak-e rendelve. Az irányított zérus sorrendű fokozatok vizsgálatnál vegyük figyelembe, hogy működésüknek a speciális feltétele, hogy az áram szögének a beállítási tartományon belülre kell esnie. A védelmi funkció méri és kijelzi a zérus sorrendű áram effektív értékét. Az érték leolvasható a csatlakoztatott számítógép on-line képernyőjén is. Mivel az algoritmus az alapharmonikus összetevővel dolgozik, szinuszostól eltérő áramalakok esetén eltérés lehet egy független műszer és a védelem mért értékei között, ezért lehetőleg kis felharmonikus-tartalmú gerjesztő berendezést célszerű alkalmazni. Ha a beállítási áram a bemeneti áramváltó tartós terhelhetősége alatt marad, akkor a vizsgálat elvégezhető az áram lassú növelésével. Nagyobb áramok esetén pedig dinamikus vizsgálat szükséges. A vizsgáló áramot hirtelen meg kell növelni a kívánt értékre, és ellenőrizni, hogy a beállított érték 95 %-ánál ne legyen megszólalás, 105 %-nál pedig biztos legyen a megszólalás. A reléfunkció késleltetésének ellenőrzésekor a kioldási időt kell mérni. Figyelembe kell venni, hogy a beállított késleltetés járulékos késleltetés, és nem foglalja magában az algoritmus működési idejét. Dr. Petri Kornél Eperjesi László /43

30 2.4 3f-IDMT: függő és független késleltetésű túláramvédelem A készüléknek ebben a változatában a háromfázisú, független késleltetésű túláramvédelem funkció ki van egészítve függő karakterisztikájú túláramvédelmi funkcióval is. A független késleltetésű túláramvédelem funkció megegyezik a DTI2-3f-ΩP gyári konfigurációja kapcsán leírt funkcióval, itt csak a függő késleltetésű túláramvédelem ismertetése található A függő késleltetésű túláramvédelem megvalósítása A DTI2-3f-IDMT-ΩP gyári konfigurációja háromfázisú, függő késleltetésű túláramvédelmi funkciót is tartalmaz. Az hogy a lehetséges karakterisztikák közül melyik jut érvényre a készülék működésekor, a paraméter beállításoktól illetve a szoftver mátrix kijelöléseitől függ. Az aszimmetria védelem funkció a szabványos függő karakterisztikák alkalmazását teszi lehetővé: Normál inverz (Típus =0) T = T N I I N Very inverz (Típus =1) T = T N I I 13 N Extrém inverz (Típus =2) T = T N I I N Mindhárom esetben be kell állítani a névleges áramot (I N ) és az időszorzót (T N ) A funkció analóg bemenetei A funkció a három fázisáramot méri: Dr. Petri Kornél Eperjesi László /43

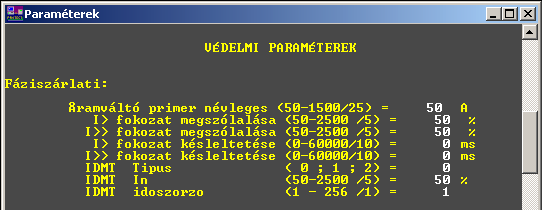

31 Ir Is It A funkció paraméterei LCD kijelző Min Max Lépés Megjegyzés Az áramváltó primer névleges árama Áramváltó primer névleges IDMT Típus (0,1,2) (0: inverz, 1: very inverz, 2: extrém inverz.) IDMT In % A megszólalási áram a névleges áram százalékában IDMT idoszorzo s A karakterisztika idő-szorzó 20-szorosa (T N = IDMT idoszorzo/20) # # T N a szabványos karakterisztikák időszorzója (lásd az előző oldalon). A független késleltetésű karakterisztika beállításait lásd a DTI2-3f-ΩP gyári konfigurációja kapcsán. A funkcióra vonatkozó beállítások a számítógép On-line képernyőn: 14. ábra Paraméter beállítások A funkció kimenetei A funkciók működésükről digitális státuszjelzéseket szolgáltatnak (mátrix-sorok), amelyeket a mátrix programozásával lehet kimenetekhez (mátrix-oszlopokhoz) rendelni. Dr. Petri Kornél Eperjesi László /43

32 Az aktuális mátrix sorok: Mátrix-sor Magyarázat Ir> A kis áram-beállítású fokozat ébredése az R fázisban Is> A kis áram-beállítású fokozat ébredése az S fázisban It> A kis áram-beállítású fokozat ébredése a T fázisban Ir>t A kis áram-beállítású fokozat késleltetése letelt (kioldás) az R fázisban Is>t A kis áram-beállítású fokozat késleltetése letelt (kioldás) az S fázisban It>t A kis áram-beállítású fokozat késleltetése letelt (kioldás) a T fázisban Ir>> A nagy áram-beállítású fokozat ébredése az R fázisban Is>> A nagy áram-beállítású fokozat ébredése az S fázisban It>> A nagy áram-beállítású fokozat ébredése a T fázisban Ir>>t A nagy áram-beállítású fokozat késleltetése letelt (kioldás) az R fázisban Is>>t A nagy áram-beállítású fokozat késleltetése letelt (kioldás) az S fázisban It>>t A nagy áram-beállítású fokozat késleltetése letelt (kioldás) a T fázisban Ezeket a jeleket a szoftver mátrixban lehet kimenetekhez rendelni. Az alábbi ábrán példaként mindkét fokozat kioldást az 1.sz. kontaktuson ad, a 2.sz. 3.sz. illetve 4.sz. kontaktus pedig a fázisonkénti ébredést jelzi: 15. ábra A funkció kimeneteinek (mátrix-soroknak) hozzárendelése a relés kimenetekhez (mátrix-oszlopokhoz) Dr. Petri Kornél Eperjesi László /43

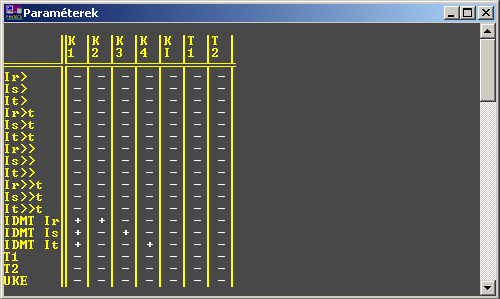

33 Az ábra szerint a független késleltetésű funkció hatástalan, a függő késleltetésű funkció az 1. kontaktuson ad kioldási parancsot, és a fázisonkénti működést a 2,3 és 4. kontaktusokon jelzi A megjelenített információ Mért analóg értékek: Kijelzés Ir[A]= Is[A]= It[A]= Magyarázat Az R fázis árama primer értékben Az S fázis árama primer értékben A T fázis árama primer értékben Kijelzett kétállapotú jelek a számítógép képernyőjén: Kijelzés Indult fokozatok Ir>>: Is>>: It>>: Ir> : Is> : It> : IDMT Ir : IDMT Is : Magyarázat A nagy áram-beállítású fokozat R fázisban indult A nagy áram-beállítású fokozat S fázisban indult A nagy áram-beállítású fokozat T fázisban indult A kis áram-beállítású fokozat R fázisban indult A kis áram-beállítású fokozat S fázisban indult A kis áram-beállítású fokozat T fázisban indult A kis áram-beállítású fokozat R fázisban indult A kis áram-beállítású fokozat S fázisban indult IDMT It : A kis áram-beállítású fokozat T fázisban indult Kioldott fokozatok Ir>>: A nagy áram-beállítású fokozat R fázisban kioldott Is>>: It>>: Ir> : Is> : It> : IDMT Ir : IDMT Is : IDMT It : A nagy áram-beállítású fokozat S fázisban kioldott A nagy áram-beállítású fokozat T fázisban kioldott A kis áram-beállítású fokozat R fázisban kioldott A kis áram-beállítású fokozat S fázisban kioldott A kis áram-beállítású fokozat T fázisban kioldott A kis áram-beállítású fokozat R fázisban kioldott A kis áram-beállítású fokozat S fázisban kioldott A kis áram-beállítású fokozat T fázisban kioldott A funkció működésére vonatkozó megjelenítés a számítógép On-line képernyőjén: Dr. Petri Kornél Eperjesi László /43

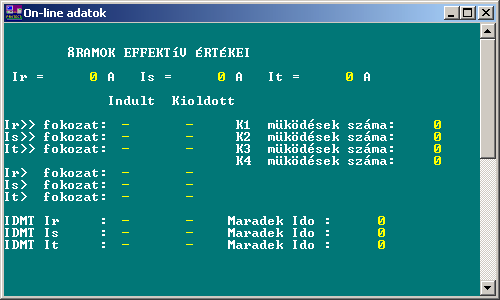

34 16. ábra On-line adatok A kijelzések áramléptéke primer Amper. A túláramfokozatok esetén a + jel jelenti a fokozatok fázisonkénti ébredését, illetve a késleltetés letelte után a kioldást Eseményrögzítés Az eseményrögzítő időbélyeggel ellátva a következő eseményeket rögzíti (az eseményrögzítővel kapcsolatos részleteket az OmegaProt ismertető írja le). IDMT Ir lejárt IDMT Is lejárt IDMT It lejárt Kiértékelt események A számítógép képernyőjén kiértékelt eseményként ez a következő formában jelenik meg: Dr. Petri Kornél Eperjesi László /43

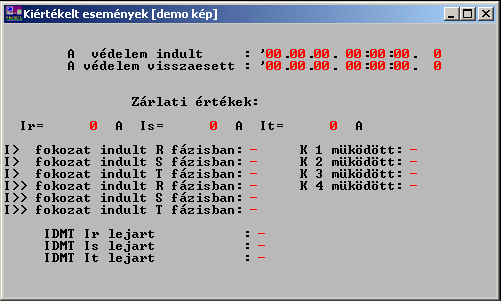

35 17. ábra Kiértékelt események A LED kijelzések A készülék homloklapján egymás mellett hét LED kijelző mutatja a készülék funkcióinak működését. A LED-ek funkcióit a melléklet ábrái mutatják. Dr. Petri Kornél Eperjesi László /43

36 2.4.2 Beállítási útmutató A beállítandó paramétereket a fejezet ismerteti. Áramváltó primer névleges Az áramváltó primer névleges árama. A beállítás értékét a túláramvédelmi funkció a döntéskor nem használja, megadására csak a mért érték kiírásakor, a léptékezés miatt van szükség. Az algoritmus feltételezi, hogy az áramváltó szekunder névleges értéke pontosan megegyezik a készülék névleges áramával (1A vagy 5 A). Abban az esetben, ha az egyezés nem áll fent (pl. 1 A-es áramváltó táplál 5 A-es védelmet), akkor a primer értéket a készülék névleges áramára átszámolva kell megadni. IDMT típus A függő késleltetésű karakterisztika típusa lehet: 0: inverz, 1: very inverz, 2: extrém inverz. IDMT In % A funkció megszólalási értéke az áramváltó bemenet névleges áramára vonatkoztatva. A paraméter mértékegysége [%]. IDMT idoszorzo s A karakterisztika időszorzója A túláramvédelem vizsgálata A vizsgálat megkezdése előtt ellenőrizni kell a paraméterek beállítását, és azt, hogy a funkció kimenetei a szoftver mátrixban a megfelelő készülék-kimenetekhez vannak-e rendelve. A vizsgálat elvégezhető egyetlen fázisárammal vagy több fázisárammal egyszerre is. A funkció méri és kijelzi a fázisáramok effektív értékét. Az értékek leolvashatók a csatlakoztatott számítógép On-line képernyőjén. Szinuszostól eltérő áramalak esetén eltérés lehet egy független, külső műszer és a védelem mért értékei között, ezért lehetőleg kis felharmonikus-tartalmú gerjesztő berendezést célszerű alkalmazni. A vizsgálatot dinamikus módszerrel lehet elvégezni. A vizsgáló áramot hirtelen kell megnövelni a kívánt értékre, és ellenőrizni, hogy az adott áramnál mennyi idő múlva következik be a kioldó parancs kiadása. A mért időt a megadott képletekkel számított értékekkel kell összevetni. Dr. Petri Kornél Eperjesi László /43

37 2.5 További funkciók A digitális bemenetek alkalmazása A készülékben a sorkapcsok korlátozott száma miatt csak akkor lehet optikai csatolón keresztül egy digitális bemenetet fogadni, ha a gyári konfiguráció DTI2-I 0 - Fi-ΩP. Ebben az esetben a szoftver mátrix bemenetei között található az INPUT nevű változó, amely a mátrix kimenetihez rendelhető A kimenő relé-érintkezők alkalmazása A készülékben 4 kimenő relé-érintkező áll rendelkezésre. A védelmi funkciók kimeneteit szoftver mátrix segítségével lehet ezekhez a kimenetekhez hozzárendelni. A négy kontaktus (valamint a KI parancsot jelző LED) paraméterrel öntartásra is beállítható (lásd az alább ábrát), ilyen esetben a jelzésüket a kiváltó esemény visszaesése után is nyugtázásig megtartják. A nyugtázási parancsot a készülék egyetlen nyomógombjával kell beadni. 18. ábra Öntartás beállítások A szabadon felhasználható időművek (timer-ek) A készülék programja két szabadon felhasználható timert is tartalmaz. Ezek késleltetési idejét paraméterrel kell megadni, az indítási feltételt a szoftver mátrixban kell programozni. A késleltetés leteltének ténye a szoftver mátrix bemeneteként jelenik meg, amit szabadon lehet kimenő relé-érintkezőkhöz rendelni. Dr. Petri Kornél Eperjesi László /43

38 A beállítandó paraméterek LCD kijelző Min Max Lépés Megjegyzés ms pontosságú timer 1. tartalék késleltetése 2. tartalék késleltetése A paraméter állítás a számítógép képernyőjén: s pontosságú timer 19. ábra Timer beállítások A timer-funkció bemenetei A timereket a szoftver mátrixban lehet indításra programozni a T1 illetve a T2 oszlop megfelelő elemeinek kijelölésével (több elem esetén VAGY kapcsolat érvényes) A timer-funkció kimenetei A funkció a működésekről digitális státuszjelzéseket szolgáltat, amelyeket a mátrix programozásával lehet kimenetekhez rendelni. Az aktuális mátrix sorok: Mátrix sor Magyarázat T1 Az 1. sz. timer lejárt T2 A 2. sz. timer lejárt A LED jelzések jelentése Ha a védelmi funkciók működnek, a homloklapra beépített hét LED gyorsan áttekinthető információt ad a védelmi eseményekről. A KI LED illetve a négy kontaktus paraméterrel öntartásra is beállítható (lásd az alább ábrát), ilyen esetben a jelzésüket a kiváltó esemény visszaesése után is nyugtázásig megtartják. A nyugtázási parancsot a készülék egyetlen nyomógombjával kell beadni. Dr. Petri Kornél Eperjesi László /43

39 20. ábra Öntartás beállítások Az önellenőrző funkciók A programrendszer helyes működését Watch-dog rendszer felügyeli. Ezen kívül a készülékbe folyamatos és ciklikus önellenőrző funkciók vannak programozva. Ez az önellenőrző rendszer figyeli a készülék esetleges belső problémáit A készülék belső ellenőrzései A belső ellenőrzés a következőkre terjed ki:! a paraméterek tárolására szolgáló memória épsége,! az események tárolására szolgáló akkumulátoros RAM tápfeszültsége,! az A/D átalakító helyes működése. Bármilyen probléma esetén jelzés jelenik meg a szoftver mátrix UKE bemeneti változójában. 3 A megrendeléshez szükséges adatok A készülék megrendelését kérdőív kitöltése segíti, amelyet a megrendeléshez kell csatolni. Ezen a következő információk szerepelnek: - A védelem típusa - Névleges tápfeszültség - Névleges áram [1 A, 5 A] - A zérus sorrendű névleges áram [1 A, 5 A, 100 ma, 500 ma] - A zérus sorrendű áramváltó típusa Dr. Petri Kornél Eperjesi László /43

40 DTI2-3f -ΩP Nyák. panelek: OP-AV-3f M P389 OP Beültetés: OP OP-I97 M P385 OP Beültetés: OP OP-TÁP P398 OP Beültetés: OP Megjelenítő: D T I I R>t I S>t I T>t I>>t I 0>t KI ÜKE 2 Software: P:\OMEGA.SYS\DTI3F Tervező: Szerkesztő: Rajzoló: Szondáné Ellenőr: Témafelelős: Jóváhagyta: Megnevezés: Tárgy: DTI2-3f-OP In=1A KONFIGURÁCIÓS LAP Rajzszám: PROTECT Elektronikai kft. AB Lapok száma: sz. lap

41 DTI2-2f+I 0 -ΩP Nyák. panelek: OP-AV-2f I 0 M P391 OP Beültetés: OP OP-I97 M P385 OP Beültetés: OP OP-TÁP P398 OP Beültetés: OP Megjelenítő: D T I I R>t I S>t I T>t I>>t I 0>t KI ÜKE 2 Software: P:\OMEGA.SYS\DTI2F Tervező: Szerkesztő: Rajzoló: Szondáné Ellenőr: Témafelelős: Jóváhagyta: Megnevezés: Tárgy: DTI2-2f+I 0 -OP KONFIGURÁCIÓS LAP Rajzszám: PROTECT Elektronikai kft. AB Lapok száma: sz. lap

42 DTI2-Io-Fi-ΩP N Uo 3Io Nyák. panelek: OP-AV-Io M P390 OP Beültetés: OP OP-I97 M P385 OP Beültetés: OP OP-TÁP P398 OP Beültetés: OP Megjelenítő: D T I I 0>>t I 0>t KI ÜKE 2 Software: P:\OMEGA.SYS\DTII0FI Tervező: Szerkesztő: Rajzoló: Szondáné Ellenőr: Témafelelős: Jóváhagyta: Megnevezés: Tárgy: DTI2-Io-fi-OP 1A KONFIGURÁCIÓS LAP Rajzszám: PROTECT Elektronikai kft. AB Lapok száma: sz. lap

43 DTI2-3f-IDMT-ΩP Nyák. panelek: OP-AV-3f M P389 OP Beültetés: OP OP-I97 M P385 OP Beültetés: OP OP-TÁP P398 OP Beültetés: OP Megjelenítő: D t T I I 2 I R I S I T I>t I>>t KI ÜKE Software: P:\OMEGE.SYS\IDMT\3FIDMT.NOD Tervező: Szerkesztő: Rajzoló: Szondáné Ellenőr: Témafelelős: Jóváhagyta: Megnevezés: Tárgy: DTI2-3f-IDMT-OP KONFIGURÁCIÓS LAP Rajzszám: PROTECT Elektronikai kft. AB Lapok száma: sz. lap
