1 Villamos hálózat minség vizsgáló készülékek MSZ EN szabvány szerint

2 Villamos hálózat minség vizsgáló készülékek MSZ EN szabvány Információt ad a szolgáltatott hálózati feszültség jellemzkrl kis és középfeszültség hálózatoknál Elvárható feszültségjellemzk a csatlakozási pontoknál Megengedhet maximum érték ill. változások normál mködés közben Nem EMC szabvány Nem alkalmazható ideiglenes hálózatoknál, karbantartás vagy építkezés ideje alatt

3 Villamos hálózat minség vizsgáló készülékek MSZ EN szabvány - Feszültség jellemzk Hálózati frekvencia nagysága Tápfeszültség nagysága Gyors feszültségváltozások Tápfeszültség kimaradás / letörések Tápfeszültség aszimmetria Felharmonikus feszültségek Közbens harmonikus feszültségek Hálózati jelfeszültség a tápfeszültségen

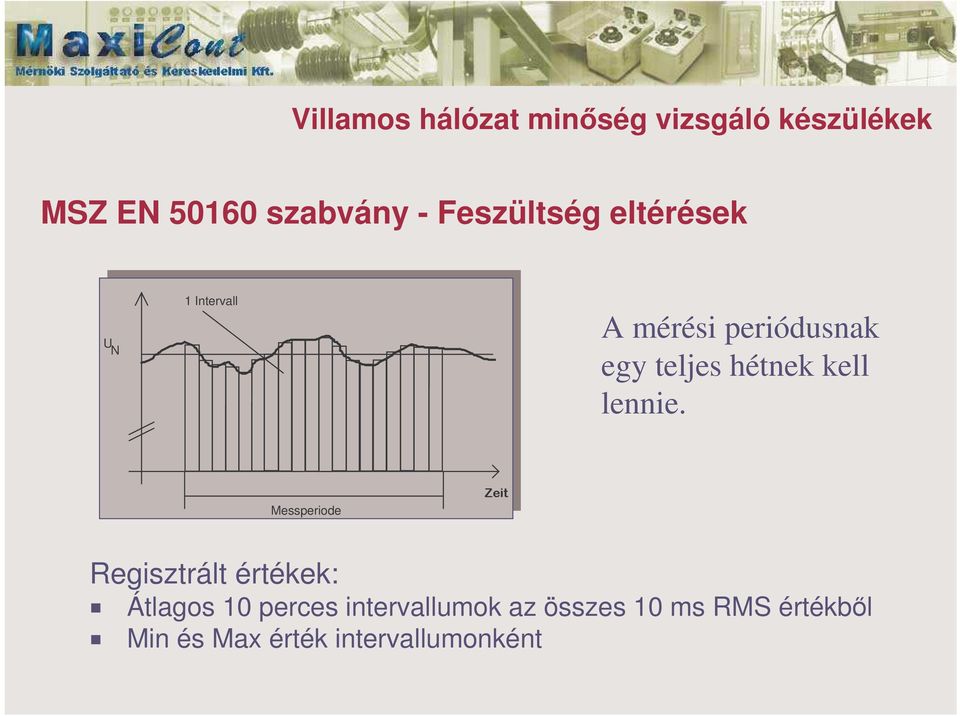

4 Villamos hálózat minség vizsgáló készülékek MSZ EN szabvány - Feszültség eltérések U N 1 Intervall A mérési periódusnak egy teljes hétnek kell lennie. Messperiode Regisztrált értékek: Átlagos 10 perces intervallumok az összes 10 ms RMS értékbl Min és Max érték intervallumonként

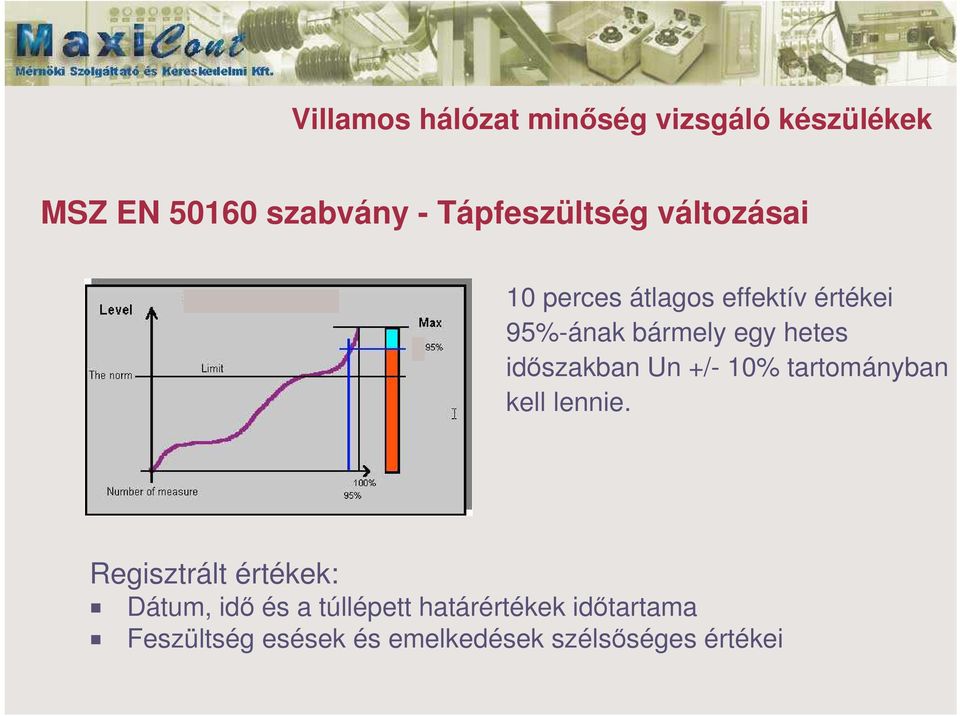

5 Villamos hálózat minség vizsgáló készülékek MSZ EN szabvány - Tápfeszültség változásai 10 perces átlagos effektív értékei 95%-ának bármely egy hetes idszakban Un +/- 10% tartományban kell lennie. Regisztrált értékek: Dátum, id és a túllépett határértékek idtartama Feszültség esések és emelkedések szélsséges értékei

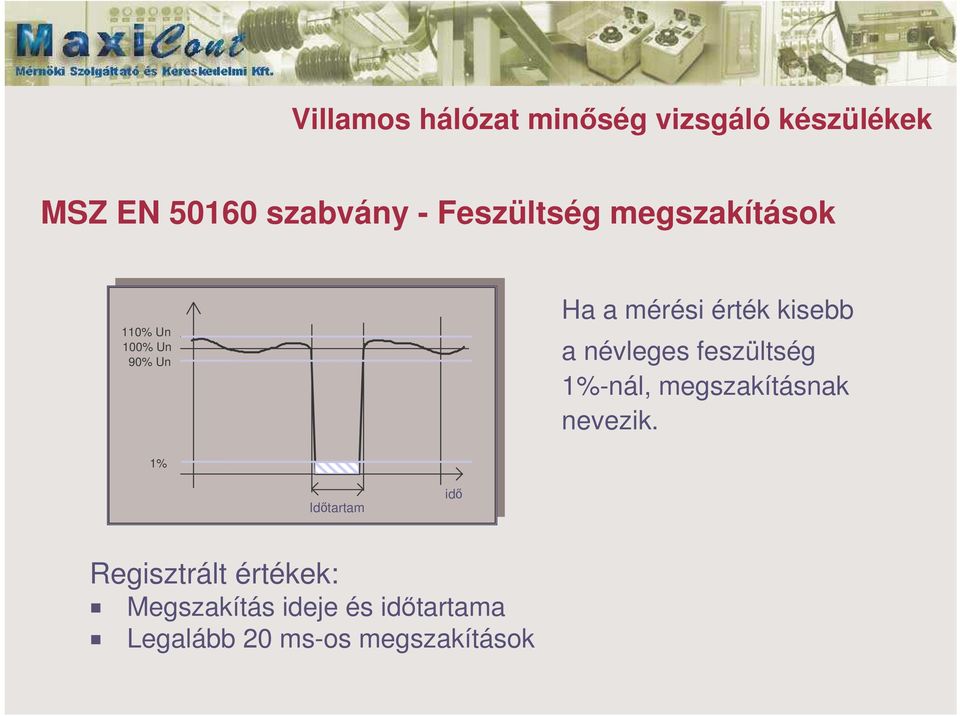

6 Villamos hálózat minség vizsgáló készülékek MSZ EN szabvány - Feszültség megszakítások 110% Un 100% Un 90% Un Ha a mérési érték kisebb a névleges feszültség 1%-nál, megszakításnak nevezik. 1% Idtartam Dauer Zeit id Regisztrált értékek: Megszakítás ideje és idtartama Legalább 20 ms-os megszakítások

7 Villamos hálózat minség vizsgáló készülékek MSZ EN szabvány - Flicker Flicker [%] Hosszú idej Flicker, bármely egyhetes idszakban, az id 95%-ban Plt<1 értéknek kell lennie. Intervallänge => 1 Pst 12 x Intervallänge => 1 Flickerwert Plt Regisztrált értékek: Rövid idej Flicker Pst 10 perces intervallum Hosszú idej Flicker Plt 12 db átlagos Pst érték

8 Villamos hálózat minség vizsgáló készülékek MSZ EN szabvány - Feszültség aszimmetria A tápfeszültség negatív fázissorrend összetevje 10 perces átlag effektív értékeinek 95%-a, bármely egyhetes idszakban a pozitív fázissorrend összetev 0-tól 2%-os tartományában legyen. Regisztrált értékek: Átlagos 10 perces intervallumok az összes 10 ms RMS értékbl

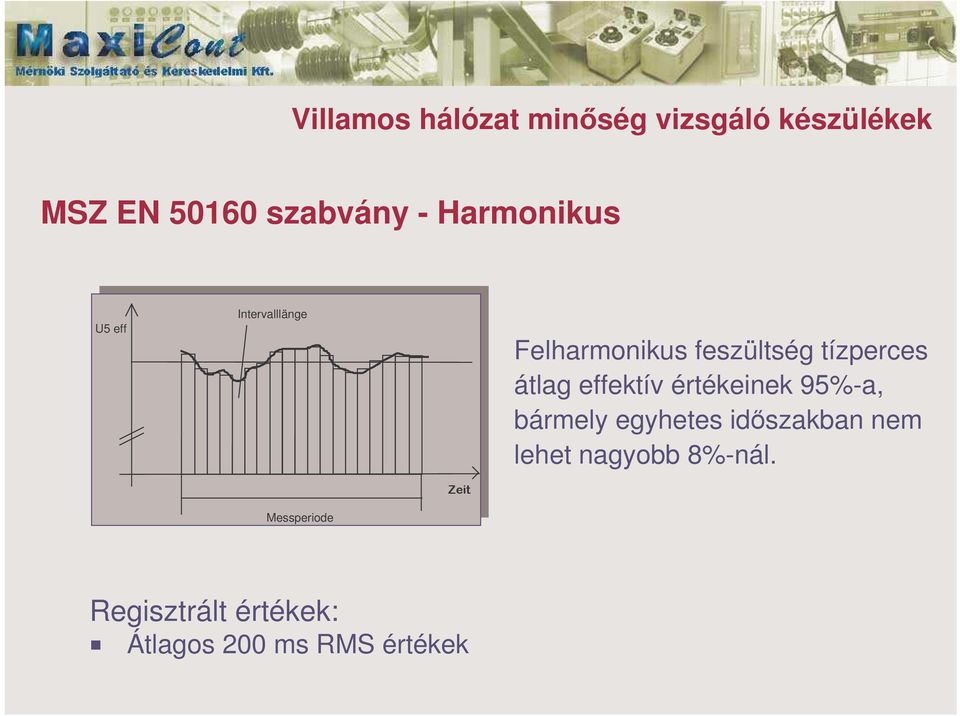

9 Villamos hálózat minség vizsgáló készülékek MSZ EN szabvány - Harmonikus U5 eff Intervalllänge Felharmonikus feszültség tízperces átlag effektív értékeinek 95%-a, bármely egyhetes idszakban nem lehet nagyobb 8%-nál. Messperiode Regisztrált értékek: Átlagos 200 ms RMS értékek

10 Villamos hálózat minség vizsgáló készülékek MSZ EN szabvány - Frekvencia U5 eff Intervalllänge Messperiode Névleges frekvencia: 50 Hz az év 99.5%-ában +/- 1% az id 100%-ában +4% / -6% Nem szinkroncsatlakozású hálózat a hét 95%-ában +/- 2% az id 100%-ában +/- 15% Regisztrált értékek: 10 sec-on keresztül mérik

11 A termékcsalád TOPAS 1000 ÁR TOPAS 1020/1040 Memobox 808 Memobox 300 smart ANQ70 Analyst3P Analyst3Q VLog R Unigor 390 AN2050 VLog Q AN2060 Tulajdonságok

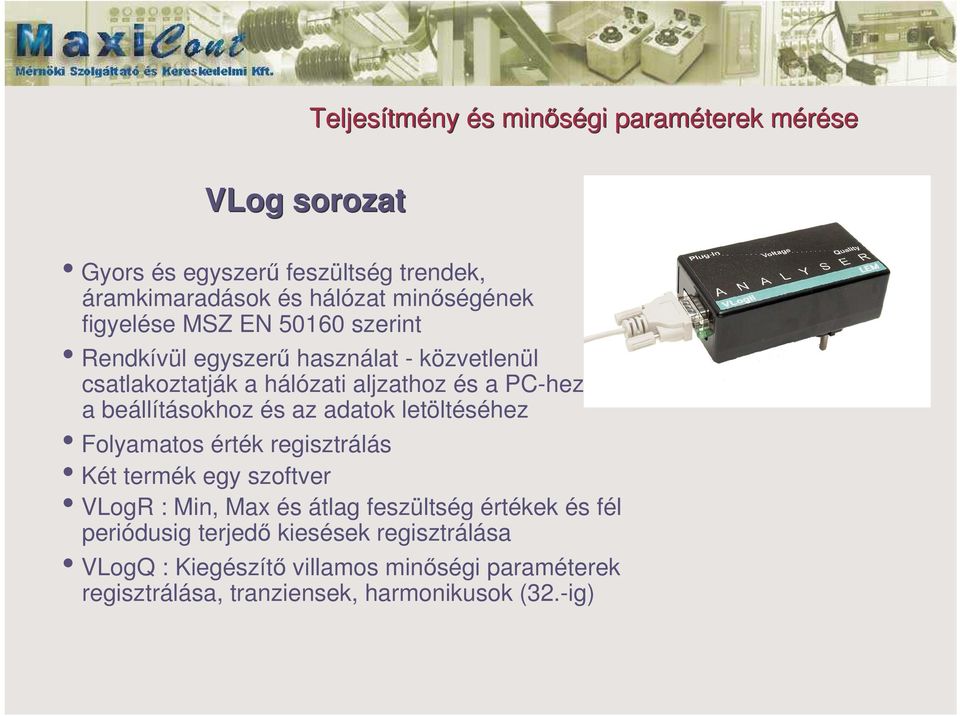

12 Teljesítmény és minségi paraméterek mérése VLog sorozat Gyors és egyszer feszültség trendek, áramkimaradások és hálózat minségének figyelése MSZ EN szerint Rendkívül egyszer használat - közvetlenül csatlakoztatják a hálózati aljzathoz és a PC-hez a beállításokhoz és az adatok letöltéséhez Folyamatos érték regisztrálás Két termék egy szoftver VLogR : Min, Max és átlag feszültség értékek és fél periódusig terjed kiesések regisztrálása VLogQ : Kiegészít villamos minségi paraméterek regisztrálása, tranziensek, harmonikusok (32.-ig)

13 Teljesíímény és minségi paraméterek mérése ANALYST 2050 / 2060 True RMS (AC+DC) árammérés 2000A-ig True RMS (AC+DC) feszültségmérés 750V-ig Teljesítmény, teljesítménytényez energiamérés egy és háromfázisú rendszereknél Amplitudó tényez (CF), THD, Alap frekvencia (F o ) és hullámforma megjelenítése Harmonikus mérés és kijelzés Analyst 2060 Eredmények tárolása képerny mentéssel és adatgyjtés Digitális interfész PC csatlakozáshoz

14 Teljesítmény és minségi paraméterek mérése ANALYST Q70 Egyfázsú villamos hálózat analizátor Egyedülálló villamos energia minség megjelenít mód AC feszültség és áram mérés W, VA, VAr, kwh és cos mérés 50 felharmonikus Flicker mérés Adattárolás TRMS, csúcsérték, THD és frekvencia mérés Szoftveres adatkiértékelés

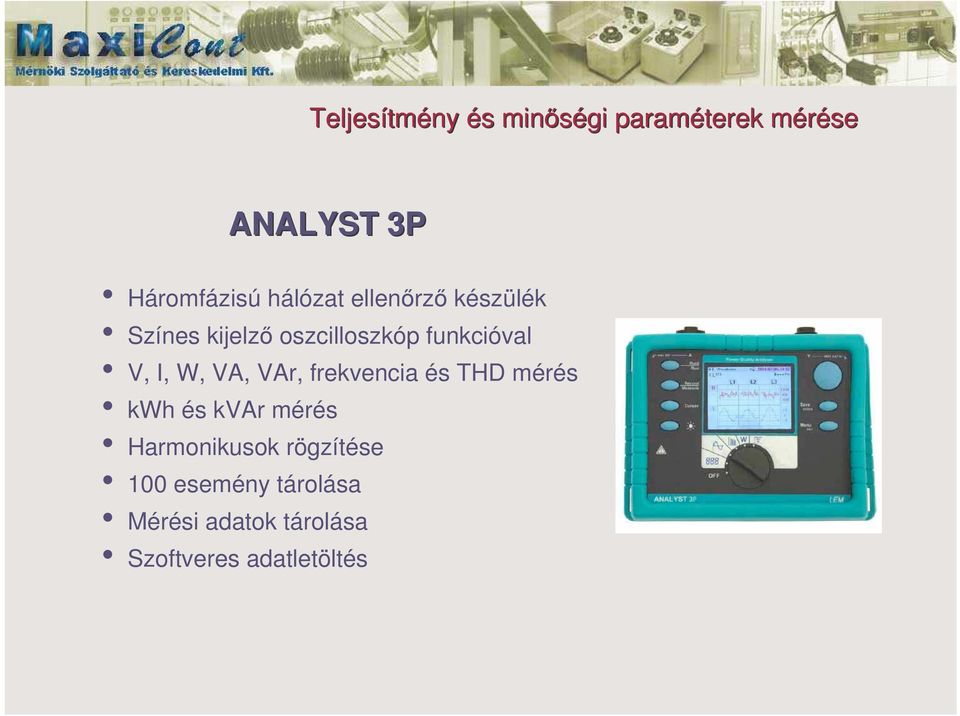

15 Teljesítmény és minségi paraméterek mérése ANALYST 3P Háromfázisú hálózat ellenrz készülék Színes kijelz oszcilloszkóp funkcióval V, I, W, VA, VAr, frekvencia és THD mérés kwh és kvar mérés Harmonikusok rögzítése 100 esemény tárolása Mérési adatok tárolása Szoftveres adatletöltés

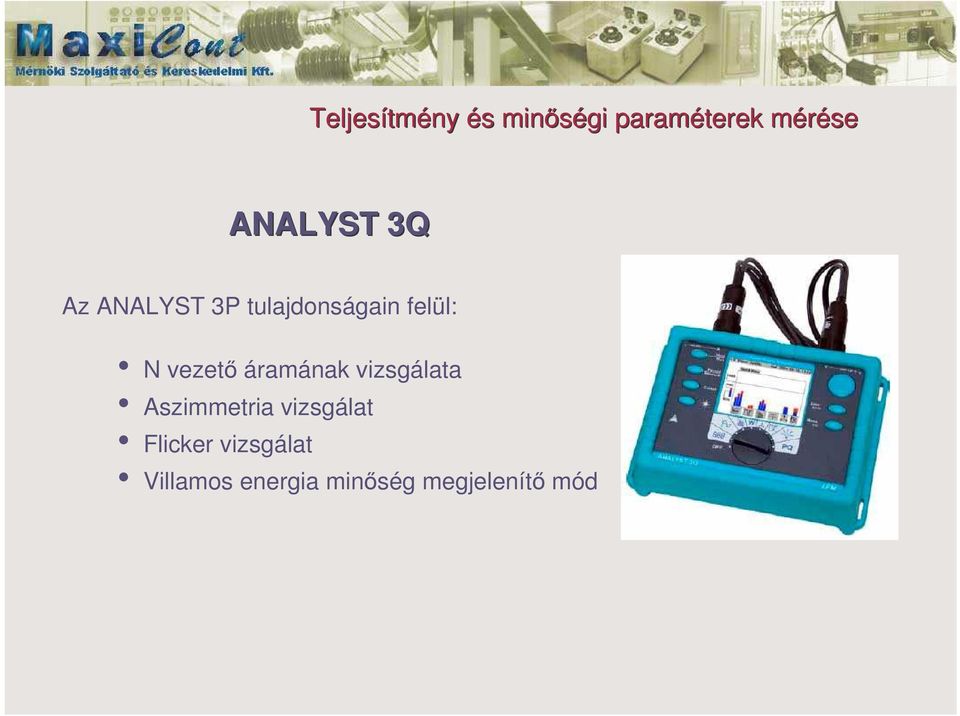

16 Teljesítmény és minségi paraméterek mérése ANALYST 3Q Az ANALYST 3P tulajdonságain felül: N vezet áramának vizsgálata Aszimmetria vizsgálat Flicker vizsgálat Villamos energia minség megjelenít mód

17 MEMOBOX 300 smart Villamos hálózat minség vizsgáló készülékek 430V / 830V bemeneti feszültség csillag/delta 1A..1000A áramfogó LEM~flex 15A..3000A 50Hz vagy 60Hz frekvencián Tápellátás: V AC, V DC MSZ EN szabvány szerinti paraméterek vizsgálata LED kijelz 4 MB adatmemória IP65 védettség 0.1% pontosság 2 éves újrakalibrálási id intervallum

18 MEMOBOX 300 smart Villamos hálózat minség vizsgáló készülékek Típusválaszték: Vizsgált jellemzk szerint: Q verzió: villamos minség elemzés és hibahely meghatározás P verzió: teljesítménymérés és hálózat optimalizálás A verzió: P és a Q verzió kombinációja Fázisok szerint: 3 fázisú feszültség (3U) 3 fázisú feszültség, áram, teljesítmény (3U 3I) 3 fázisú feszültség, áram, Null (3U 3I + N)

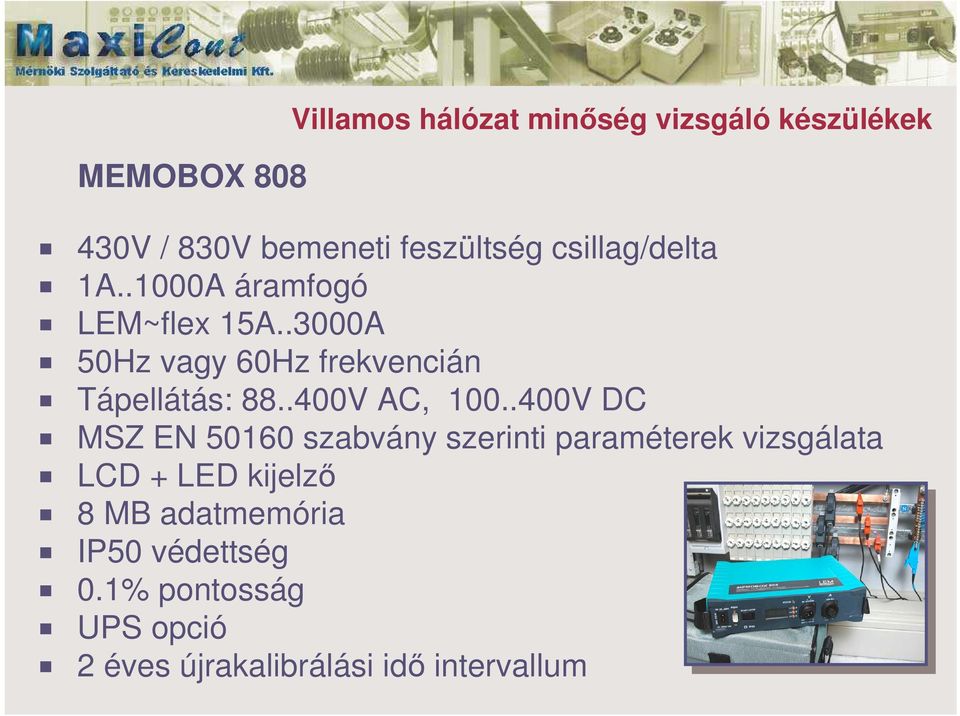

19 MEMOBOX 808 Villamos hálózat minség vizsgáló készülékek 430V / 830V bemeneti feszültség csillag/delta 1A..1000A áramfogó LEM~flex 15A..3000A 50Hz vagy 60Hz frekvencián Tápellátás: V AC, V DC MSZ EN szabvány szerinti paraméterek vizsgálata LCD + LED kijelz 8 MB adatmemória IP50 védettség 0.1% pontosság UPS opció 2 éves újrakalibrálási id intervallum

20 MEMOBOX 808 Villamos hálózat minség vizsgáló készülékek Típusválaszték: Vizsgált jellemzk szerint: Q verzió: villamos minség elemzés és hibahely meghatározás P verzió: teljesítménymérés és hálózat optimalizálás A verzió: P és a Q verzió kombinációja Fázisok szerint: 1 fázisú feszültség, áram, teljesítmény, fogyasztás 3 fázisú feszültség, áram, Null, teljesítmény, fogyasztás

21 CODAM Plus szoftver Villamos hálózat minség vizsgáló készülékek

22 Villamos hálózat minség vizsgáló készülékek TOPAS 1000 Üzemzavar meghatározás Feszültség, áram és teljesítmény analízis Terhelés és fogyasztás mérés Tranziens elemzés Jelfeszültség elemzés Villamos hálózat minség MSZ EN szerint 4 áram és 4 feszültség csatorna vagy 8 feszültség Online mködés hullámformákkal oszcilloszkóp mód Napi extrém érték

23 Villamos hálózat minség vizsgáló készülékek TOPAS V bemeneti feszültség 1A..6000A bemeneti áram Frekvencia tartomány: Hz Tápellátás: V AC, V DC LED kijelz 512 MB adatmemória IP65 védettség 2 éves újrakalibrálási id intervallum 2 év garancia

24 TOPAS 1020 / 1040 Villamos hálózat minség vizsgáló készülékek Többcsatornás hálózat analizátor terhelés analízisre és hálózat optimalizálására közép és kisfeszültség rendszerekben. 480V bemeneti feszültség 1A..3000A bemeneti áram 3 feszültség csatorna 22 (37) áram csatorna Hiba analízis 7 háromfázisú tehelési kör vizsgálata egy idben egy elosztóhálózatról Feszültség, áram, teljesítmény és fogyasztás elemzés Esemény figyelés

25 TOPAS 1020 / 1040 Villamos hálózat minség vizsgáló készülékek Frekvencia tartomány: Hz Tápellátás: V AC, V DC LED kijelz 512 MB adatmemória IP40 védettség Online kiértékelés - szoftver Adat exportálás Ms Excel-be 2 éves újrakalibrálási id intervallum 2 év garancia

26 Villamos hálózat minség vizsgáló készülékek TOPAS Szoftver Online kiértékelés

27 Köszönöm a figyelmet! Németh Rita 2051 Biatorbágy, Attila u. 1/a Tel.: Fax.: Mobil: rita.nemeth@maxicont.hu
