Háromfázisú komparatorok, Pontossági osztály 0.01% Ellenrz számlálók egy- vagy háromfázisú, Pontosság 0.02 % vagy 0.05% Méretalonok egy- vagy

Átírás

1

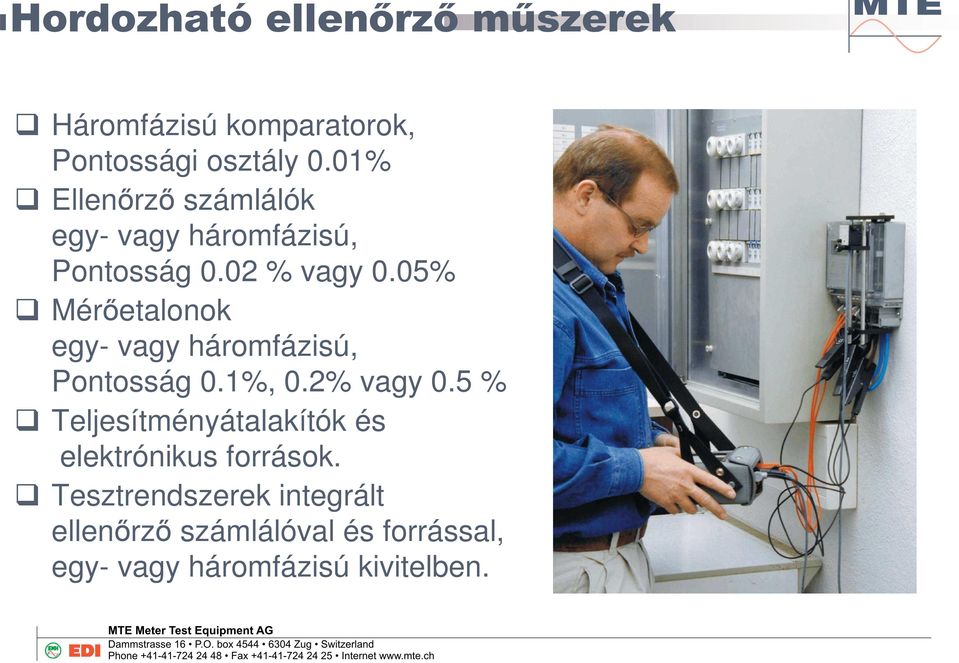

2 Háromfázisú komparatorok, Pontossági osztály 0.01% Ellenrz számlálók egy- vagy háromfázisú, Pontosság 0.02 % vagy 0.05% Méretalonok egy- vagy háromfázisú, Pontosság 0.1%, 0.2% vagy 0.5 % Teljesítményátalakítók és elektrónikus források. Tesztrendszerek integrált ellenrz számlálóval és forrással, egy- vagy háromfázisú kivitelben.

3

4 A mérend eszköz pontossága A méreszköz pontossága Számláló ellenrz A számláló ellenrz típusa Termék jele Számláló ellenrzk 0,005 Transfer C1-2 0,05%... 0,02 % 0,01 Standard K2006 Komparator Számláló ellenrzk 0,02 Portable PRS ,10% 0,05 Reference PRS 1.3 Elektr. Fogyasztásmérk Standard CALPORT 300 Pontossági osztály 0,2... 0,5 Elektr. és Ferrari Fogyasztásmérk 0,1 Portable PWS 2.3 (cl. 0.1) Pontossági osztály ,2 Working PWS 2.3 (cl. 0.2) Standard Elektr. és Ferrari Fogyasztásmérk 0,2 Portable PSM 2.1 (cl. 0.2) Pontossági osztály ,5 Standard PSM 2.1 (cl. 0.5) Meter

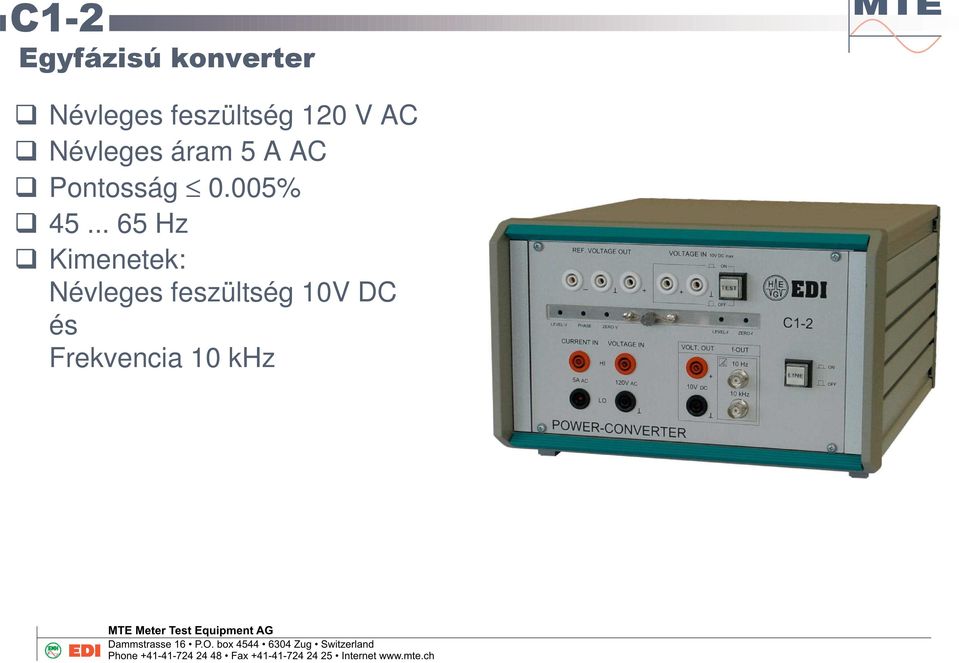

5 !" Névleges feszültség 120 V AC Névleges áram 5 A AC Pontosság 0.005% Hz Kimenetek: Névleges feszültség 10V DC és Frekvencia 10 khz

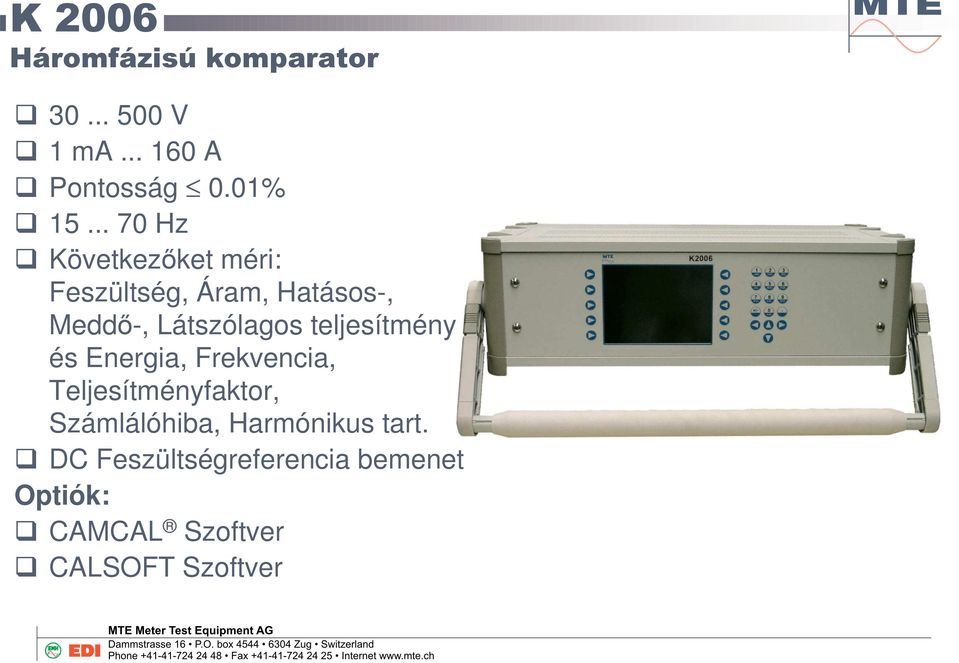

6 # $$%!& V 1 ma A Pontosság 0.01% Hz Következket méri: Feszültség, Áram, Hatásos-, Medd-, Látszólagos teljesítmény, és Energia, Frekvencia, Teljesítményfaktor, Számlálóhiba, Harmónikus tart. DC Feszültségreferencia bemenet Optiók: CAMCAL Szoftver CALSOFT Szoftver

7 '()*$$+,! 5 V 520 V (Fázis-Nullvezet) 1 ma 120 A közvetlenül Lakatfogók: 100A / 1.000A / LEMflex 3.000A / Hot Sticks nagyfeszültségu hálózati mérésekhez Vektordiagram, Felharmonikus mérés, Görbe és forgómez ábrázolása Feszültség- és áramváltók áttétel mérése Távadóteszt DC Feszültségreferencia bemenet Pontosság 0.02 %

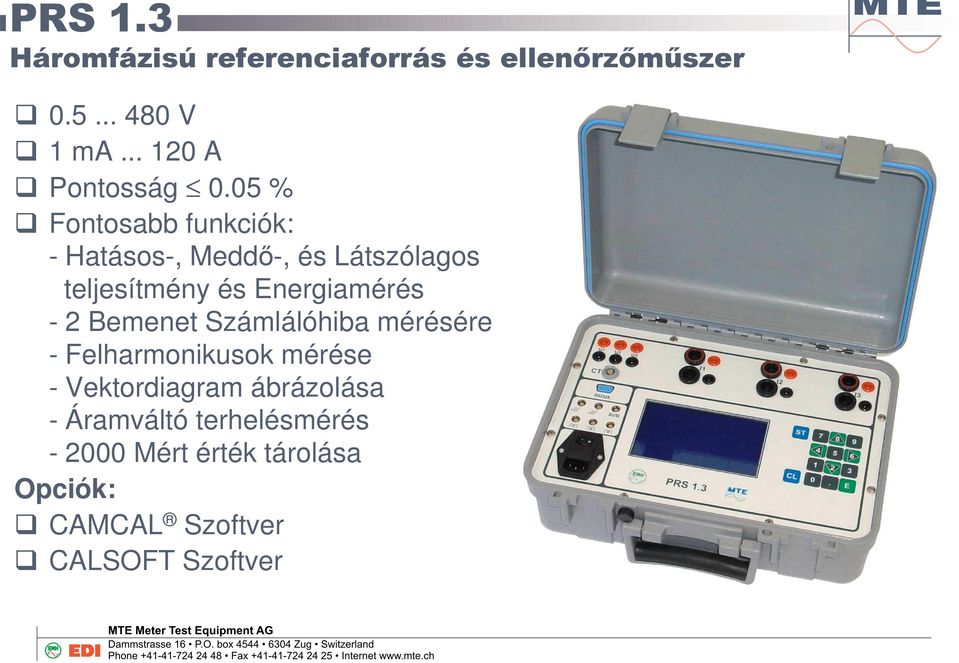

8 '()+,! V 1 ma A Pontosság 0.05 % Fontosabb funkciók: - Hatásos-, Medd-, és Látszólagos teljesítmény és Energiamérés - 2 Bemenet Számlálóhiba mérésére - Felharmonikusok mérése - Vektordiagram ábrázolása - Áramváltó terhelésmérés Mért érték tárolása Opciók: CAMCAL Szoftver CALSOFT Szoftver

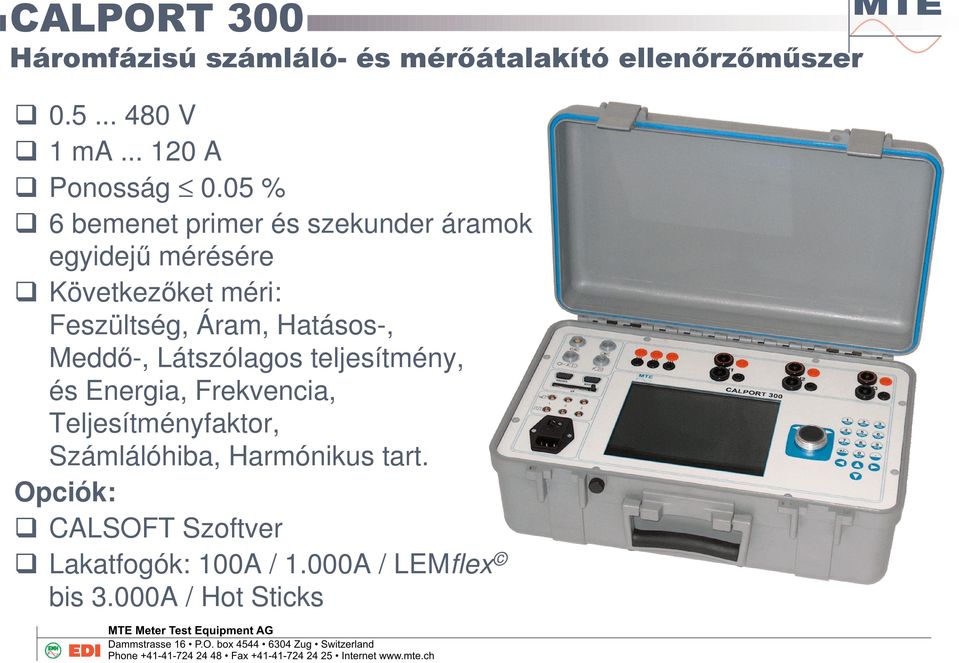

9 ./'0(,$$! V 1 ma A Ponosság 0.05 % 6 bemenet primer és szekunder áramok egyidej mérésére Következket méri: Feszültség, Áram, Hatásos-, Medd-, Látszólagos teljesítmény, és Energia, Frekvencia, Teljesítményfaktor, Számlálóhiba, Harmónikus tart. Opciók: CALSOFT Szoftver Lakatfogók: 100A / 1.000A / LEMflex bis 3.000A / Hot Sticks

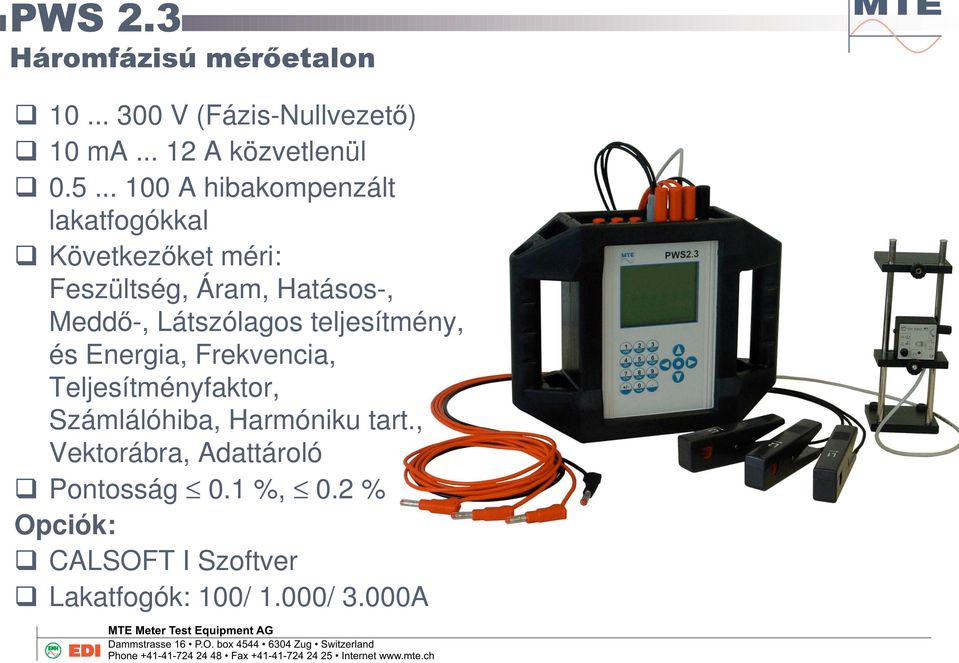

10 '1) +,! V (Fázis-Nullvezet) 10 ma A közvetlenül A hibakompenzált lakatfogókkal Következket méri: Feszültség, Áram, Hatásos-, Medd-, Látszólagos teljesítmény, és Energia, Frekvencia, Teljesítményfaktor, Számlálóhiba, Harmóniku tart., Vektorábra, Adattároló Pontosság 0.1 %, 0.2 % Opciók: CALSOFT I Szoftver Lakatfogók: 100/ 1.000/ 3.000A

11 ') +! V Segédenergia a mérkörbl, A hibakompenzált lakatfogókkal Következket méri: Feszültség, Áram, Hatásos-, Medd-, Látszólagos teljesítmény, és Energia, Frekvencia, Teljesítményfaktor, Számlálóhiba, Harmóniku tart., Pontosság 0.2 % oder 0.5 % Tároló a mérési eredmények számára Opció: CALSOFT I Szoftver

12 '')*$$+,! 2 PPS A: V / 50 VA fázisonként 1 ma A / 30 VA fázisonként PPS A: V / 50 VA fázisonként 1 ma A / 80 VA fázisonként Mindkét forrás jellemzi Fázistolás Frekvenciatartomány Hz Stabilitás %/h (τ = 150 s) Felharmónikus generálása 20. harmónikusig

13 ./)03($$! Áram 1 ma A Teljesítmény 50VA fázisonként Fázistolás Stabilitás 0.3 % / 30min Egyfázisú segédenergia max. 250 VA Opcók: Kábelkészlet 100A-ig CALSOFT II Szoftver (MTE Számláló ellenrzvel együtt)

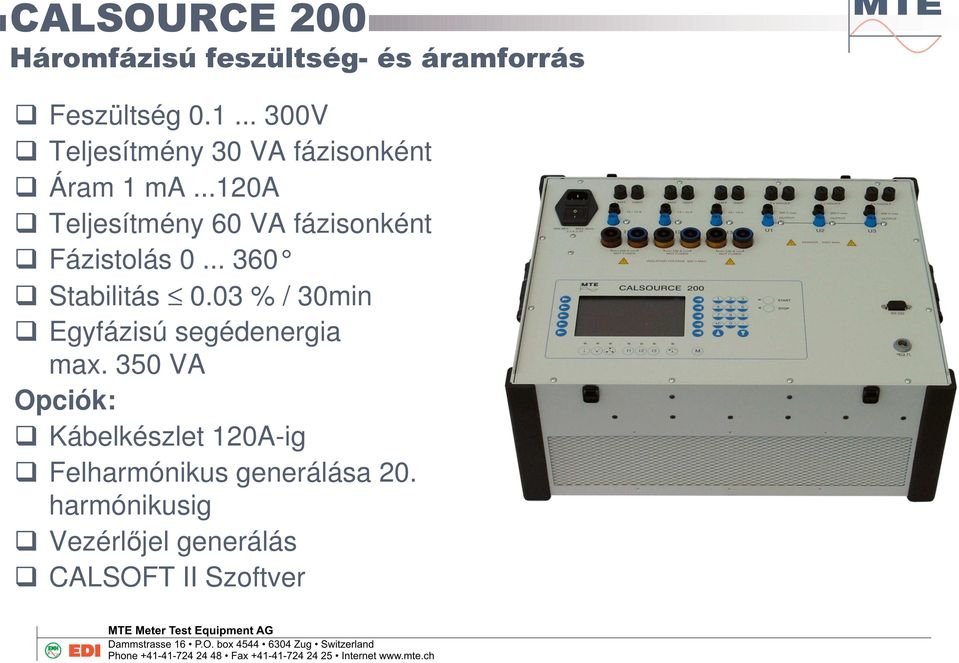

14 ./)03( $$! 2 Feszültség V Teljesítmény 30 VA fázisonként Áram 1 ma...120a Teljesítmény 60 VA fázisonként Fázistolás Stabilitás 0.03 % / 30min Egyfázisú segédenergia max. 350 VA Opciók: Kábelkészlet 120A-ig Felharmónikus generálása 20. harmónikusig Vezérljel generálás CALSOFT II Szoftver

15 ')*$$+,! 2 Feszültségforrás V Áramforrás 1 ma A / 120 A Számláló ellenrz pontoss % Összes elektromos érték mérése, Vektordiagram, Harmonikusok mérése, görbe és forgómez ábrázolása, 64 MB tároló a mérések számára, Automatikus mérésvezérlés küls PC nélkül. Opciók: Kábelkészlet 120 A-ig Lakatfogók 3 kivitelben: 100 A / 1000 A / LEMflex 3000 A CALSOFT II Szoftver

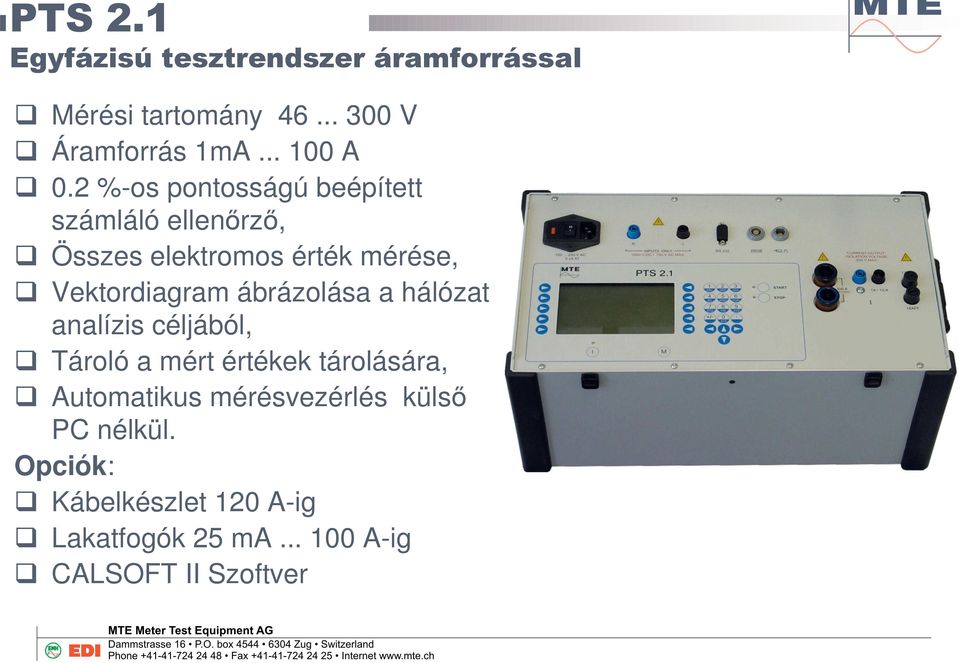

16 ') +! Mérési tartomány V Áramforrás 1mA A 0.2 %-os pontosságú beépített számláló ellenrz, Összes elektromos érték mérése, Vektordiagram ábrázolása a hálózat analízis céljából, Tároló a mért értékek tárolására, Automatikus mérésvezérlés küls PC nélkül. Opciók: Kábelkészlet 120 A-ig Lakatfogók 25 ma A-ig CALSOFT II Szoftver

17 ') +,! Mérési tartomány V Áramforrás 1 ma A 0.1 % vagy 0.2 %-os pontosságú beépített számláló ellenrz, Összes elektromos érték mérése, Vektordiagram és forgómez ábrázolása a hálózat analízis céljából, Tároló a mért értékek tárolására, Automatikus mérésvezérlés küls PC nélkül. Opciók: Kábelkészlet 120 A-ig Lakatfogók 25 ma A-ig CALSOFT II Szoftver

18 '),+! 2 Feszültségforrás V Áramforrás 1 ma A 0.2 %-os pontosságú beépített számláló ellenrz, Összes elektromos érték mérése, Vektordiagram ábrázolása a hálózat analízis céljából, Tároló a mért értékek tárolására, Automatikus mérésvezérlés küls PC nélkül. Opciók: Kábelkészlet 120 A-ig Lakatfogók 25 ma A-ig CALSOFT II Szoftver

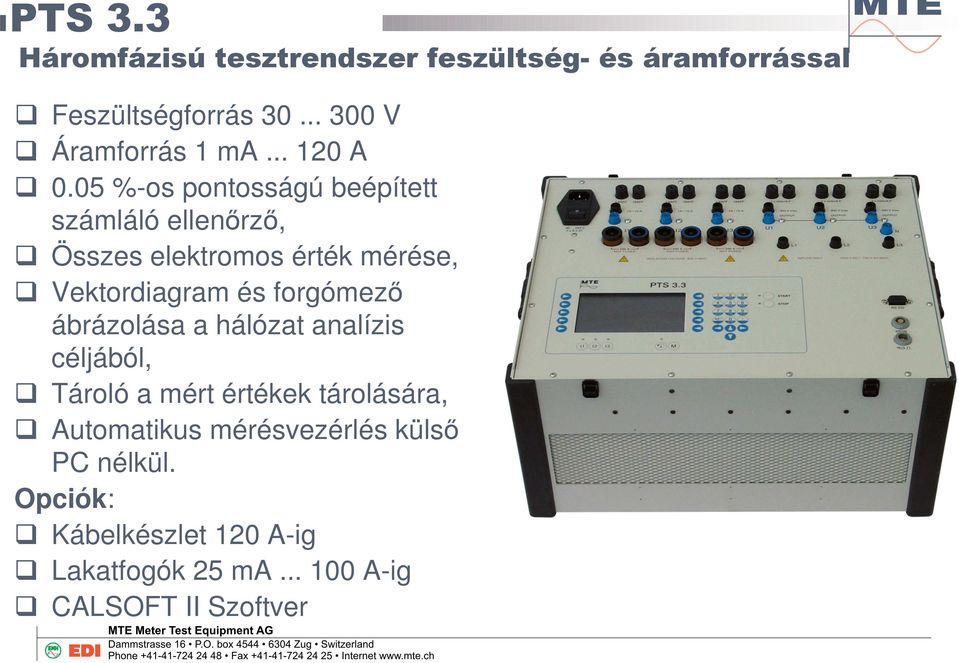

19 '),+,! 2 Feszültségforrás V Áramforrás 1 ma A 0.05 %-os pontosságú beépített számláló ellenrz, Összes elektromos érték mérése, Vektordiagram és forgómez ábrázolása a hálózat analízis céljából, Tároló a mért értékek tárolására, Automatikus mérésvezérlés küls PC nélkül. Opciók: Kábelkészlet 120 A-ig Lakatfogók 25 ma A-ig CALSOFT II Szoftver

20 ./)04 ) " Automatikus mérés, Tárolt mérési eredmények áttekinthet megjelenítése, Vektordiagram, Mérési eredmények grafikus ábrázolása, Felharmónikusok megjelenítése, Nyomtató-, valamint adatexport funkció, Felhasználás az alábbi készülékcsaládokkal: K2006 PRS / PRS 1.3 CALPORT 300 PTS / PTS 2.x / PTS 3.x CALSOURCE 100 / CALSOURCE 200

21 ' + " 2 Felhasználás Áramváltók ellenrzéséhez Terhelés mérés (beleértve a kábelezési paraméterek beadását is), Áramváltó áttétel számítása párhuzamos primer- és szekundermérés segítségével, A meglév terhelés felhasználásával Terhelés megszakítása nélküli mérés, Elnyök egyszer kezelés, kis súly és méret, Adattároló 680 mérés számára CALSOFT II Szoftver
