1 s KEZELÉSI ÉS TELEPÍTÉSI ÚTMUTATÓ ALBATROS 1 SZABÁLYOZÓHOZ s Building Technologies ágazat

2 2.1.1 ALBATROS 1 KEZELÉSI ÉS TELEPÍTÉSI ÚTMUTATÓ Az RVA (C sorozat) szabályozó az Albatros állókazánokhoz alkalmazható időjáráskövető szabályozó elektronika. Hőtermelés - Kazánégő ki / bekapcsolása a hőigényeknek és a biztonsági funkcióknak megfelelően - Kazán indulási tehermentesítés ( ) - Kazánhőmérséklet minimum és maximum korlátozás - Minimális égő üzemidő = égő ütemvédelem ( ) - Kazán túlmelegedés elleni védelem = szivattyú utánjáratás ( ) - Többféle fagyvédelmi funkció - Kéményseprő funkció (hőtermelés nyáron is) ( ) Fűtés - Fűtési kör szabályozás egy szivattyús fűtési körhöz - Fűtés heti időprogram szerint ( ) - Komfort hőmérséklet, takarék hőmérséklet, fagyvédelmi hőmérséklet - Nyári / téli üzemmód automatikus váltás - Figyelembe veszi az épület hőtechnikai tulajdonságait ( ) Használati melegvíz (HMV) - HMV feltöltés szivattyúval vagy váltószeleppel - Választható HMV előnykapcsolás ( ) - HMV készítés időprogram szerint - Legionella funkció ( ) - Automatikus HMV gyorsfeltöltés( ) Rendszerképzés - Kommunikáció LPB (Local Process Bus) rendszeren - Beltéri egységek PPS kommunikációval ( ) - Legfeljebb 40 szabályozóból álló rendszer építhető ki - Hőigényjelzés kapcsoló jellel (H1) - Hőigényjelzés DC0 10V jellel (H1) Regisztrálás - Regisztrálja az égő üzemóra számot - Regisztrálja az égőindítások számát - Regisztrálja a készülék üzemóra számát

3 A szabályozó kezelése Kezelési útmutató található a készülék dobozában. Kezelőszervek 1. Helyiséghőmérséklet forgatógomb 2. Beállító gombok 3. Paramétersor-választó gomb 4. Kijelző 5. Üzemmód-választó gombok 6. Kéményseprő gomb 7. Csatlakozás PC számára Kijelző a./ A fenti piktogramok alatt megjelenő vonal jelzi az adott kimeneti relé zárt állapotát b./ Normál üzemben az idő vagy a kazánhőmérséklet, paraméterezéskor a kiválasztott sornak megfelelő érték látszik c./ Sorválasztó, csak akkor aktív, ha a paramétersorok között lép d./ Az aktuális nap fűtési programja Üzemmódok AUTO üzemmód a fűtés időprogram szerint FOLYAMATOS üzemmód időprogram nélkül, működés a komfort hőmérsékletekkel FAGYVÉDELMI üzemmód fűtés a beállított fagyvédelmi alapjelnek megfelelően HMV melegvíz kikapcsolva / bekapcsolva Fogalomtár Szivattyús szabályozás : főköri/ fűtésköri szivattyú vezérlése Heti fűtési program : a hét minden napjára külön beállítható fűtési program Helyiség hőmérséklet ráhatás : meghatározza, hogy milyen mértékben változtatja a fűtési jelleggörbe párhuzamos eltolását, azaz milyen mértékben korrigálja a helyiséghőmérséklet alapjelet. Gyors fűtéscsökkentés : komfortról takarékhőmérsékletre való átkapcsoláskor leáll a keringető szivattyú, így nincs fölösleges hőelvétel a kazántól, a rendszer pedig gyorsabban hűl le a csökkentett hőmérsékletre Épület dinamikájának figyelembe vétele : nehézszerkezetes, vagy könnyűszerkezetes épületre vonatkozó beállítási lehetőség Téli-nyári átkapcsolási automatika : egész évre érvényes működés beavatkozás nélkül, azaz automatikus átállás nyári üzemről télire, ill. téli üzemről nyárira

4 Automatikus fűtési jelleggörbe adaptáció : beltéri kezelőegységgel lehetőség van a jelleggörbe folyamatos adaptációjára (párhuzamos eltolására, meredekségének változtatására). Lényegesen jobb komfort érhető el. Szivattyú fűtési körök esetén mindenképpen ajánlott. Kazán indulási tehermentesítés : a hőelvonás korlátozásával meggyorsítja a kazán felmelegedését, így csökkentve a füstgáz kondenzációját. Égő ütemvédelem : a funkció meghosszabbítja az égő ciklusidejét, vagyis csökkenti a kapcsolási gyakoriságot. Kazán túlmelegedés védelem: a szivattyú utánjáratásával elvezeti a kazán maradék hőjét. Kéményseprő funkció : a füstgázmérés időszakos elvégzését szolgálja, folyamatos kazánüzem. Kazánkaszkád kialakítási lehetőség: maximum 16 db kétfokozatú kazán hőigény szerinti beléptetése, ill. beállítható üzemóra után a kazánok sorrendjének változtatása az egyenletes elhasználódás érdekében Töltési hőmérséklet megemelés : HMV igény esetén a kazánhőmérséklet alapjel egy beállított értékkel megnövelhető Legionella funkció: HMV rendszerben keletkező baktériumok elpusztítása a tároló magas hőmérsékletre fűtésével Választható előnykapcsolás HMV feltöltéshez: abszolút előnykapcsolás, követő előnykapcsolás (HMV feltöltéskor a hőtermelő maradék energiáját felhasználja fűtéshez), nincs előnykapcsolás (párhuzamos üzem) Szivattyúvédelmi funkció : periodikus szivattyújáratás Távkapcsolás telefonon keresztül : üzemmód váltás, hőtermelő letiltása, minimális előremenő hőmérséklet előállítása LPB kommunikáció : több, egy hálózatban üzemelő szabályozó közötti adatcsere Relé- és érzékelőteszt : kimenetek (szivattyúk, keverőszelepek, kazánégők, stb) és bemenetek (érzékelők) működésének ellenőrzése Kézi üzemmód : üzemzavar esetén ezzel a funkcióval az egyes beavatkozók (pl. keverőszelepek) kézzel állíthatók Időjáráskövető szabályozás Az előremenő fűtővíz hőmérséklet a korrigált külső hőmérséklethez (TA) igazodik. A fenti jelleggörbéről leolvasható, hogy adott meredekségű (induláskor 15) jelleggörbe esetén milyen hőmérsékletű vizet szabályoz a készülék.(tv)

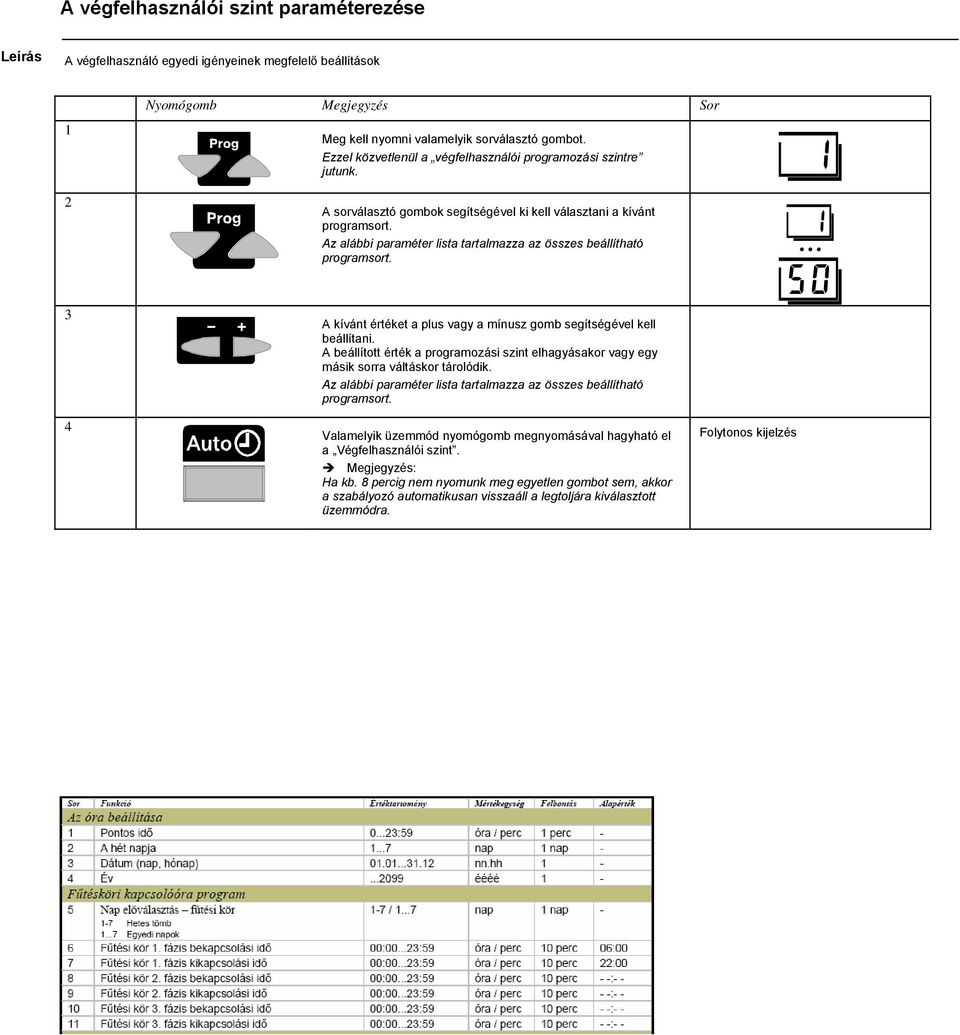

5 A végfelhasználói szint paraméterezése Leírás A végfelhasználó egyedi igényeinek megfelelő beállítások 1 2 Nyomógomb Megjegyzés Sor Meg kell nyomni valamelyik sorválasztó gombot. Ezzel közvetlenül a végfelhasználói programozási szintre jutunk. A sorválasztó gombok segítségével ki kell választani a kívánt programsort. Az alábbi paraméter lista tartalmazza az összes beállítható programsort. 3 A kívánt értéket a plus vagy a mínusz gomb segítségével kell beállítani. A beállított érték a programozási szint elhagyásakor vagy egy másik sorra váltáskor tárolódik. Az alábbi paraméter lista tartalmazza az összes beállítható programsort. 4 Valamelyik üzemmód nyomógomb megnyomásával hagyható el a Végfelhasználói szint. Megjegyzés: Ha kb. 8 percig nem nyomunk meg egyetlen gombot sem, akkor a szabályozó automatikusan visszaáll a legtoljára kiválasztott üzemmódra. Folytonos kijelzés

6 Megjegyzések 1-34 sorokhoz: 16 Az érték növelésekor a fűtés tavasszal később kapcsol ki, és ősszel korábban kapcsol be; illetve az érték csökkentésekor a fűtés tavasszal hamarabb kapcsol ki, és ősszel később kapcsol be 19 Átmeneti időszakban (pl. ősszel), amikor a szabályozó által számított érték alapján (csillapított külső hőm.) a fűtés még nem indokolt, ellenben a felhasználó hőérzete szerint már használná a fűtését, a +/- gombok egyidejű megnyomásával a csillapított hőmérséklet a mért értékkel lesz egyenlő. Amennyiben a készülék kijelzőjén Er (Error) felirat jelenik meg, hívja a készülék beüzemelőjét!

7 INFORMÁCIÓK AZ ALBATROS SZABÁLYOZÓ TELEPÍTÉSÉHEZ A megvásárolt szabályozó készlet az alábbi termékeket tartalmazza: Albatros 1 Albatros 2 Albatros 3 Albatros 4 RVA AGP csatlakozók 1 db RVA AGP csatlakozók 1 db RVA AGP csatlakozók 1 db RVA AGP csatlakozók 1 db QAC31 1 db 1 db 1 db 1 db QAZ db 2 db 2 db QAD21 1 db 1 db 2 db AVA db 1 db A készlet nem tartalmazza a beltéri egységet! Választható beltéri egységek: QAW70 QAW50 QAW590 QAW591 QAA10 Beltéri egység, többfunkciós, LCD kijelző Beltéri egység: alapjel módosítás, jelenlét-gomb, üzemmód-váltás Beltéri egység (rádiófrekvenciás) Beltéri egység, többfunkciós (rádiófrekvenciás) Beltéri érzékelő Szerelés A készülék alsó és felső részén található hűtőrács felett legalább 10 mm nagyságú szabad zónát kell hagyni. Ez a szabad zóna nem lehet hozzáférhető és nem szabad semmilyen tárgyat ide betolni. Nem lehet a készüléket közvetlenül falra szerelni, mert nem áll rendelkezésre falra szerelhető csatlakozó aljzat és így nem lenne biztosítva kellő érintésvédelem. A készüléket csak akkor szabad feszültség alá helyezni, ha befejeződött az előlap kivágásba történő beszerelés. Különben fennáll az áramütés veszélye a csatlakozóknál és a hűtőrácsokon keresztül. A készüléket nem érheti csepegő víz. Megengedett környezeti hőmérséklet C. Szerelés helye Kazán előlap Automatika szekrény Albatros.DB1 vagy Albatros.D szerelődobozok

8 Szerelés menete Leírás Diagram Ki kell kapcsolni a hálózati feszültség ellátást. Ki kell húzni az előszerelt csatlakozókat az előlap kivágáson keresztül. Be kell dugaszolni azokat a szabályozó hátoldalán a számukra kialakított nyílásokba. Megjegyzés: A csatlakozók kódoltak, így csak a megfelelő helyre dugaszolhatók be. 2371Z11 Le kell ellenőrizni, hogy a rögzítő nyelvek befordulta-e a helyükre. Ellenőrizni kell az előlap felfekvő felülete és a rögzítő kar közötti hézagot (legyen nagyobb az előlap vastagságánál). 2371Z12 Be kell tolni a készüléket az előlap kivágásba. Megjegyzés: A betoláshoz nem szabad szerszámot használni. Ha nem férne be a készülék a nyílásba, akkor le kell ellenőrizni a kivágást és a készülékházat. 2371Z13 Meg kell húzni a készülék előlapján található két csavar segítségével a rögzítő karokat. Megjegyzés: A csavarokat csak enyhén szabad meghúzni, maximum 20 Nm forgató nyomatékkal. A rögzítő karok a forgató mozgás következtében automatikusan befordulnak a helyes pozícióba. 2371Z14

9 Elektromos szerelés Szerelési előírások A szerelés megkezdése előtt a tápfeszültséget ki kell kapcsolni! A huzalozásnál a II. érintésvédelmi osztály előírásait kell betartani, vagyis az érzékelők és hálózati vezetékek nem haladhatnak közös kábelcsatornában. H1 A6 M B M B M B M B M B PPS LPB H1 M B10/70/4 MD A6 MB DB N1 Q3 F1 E1 K5 F5 K4 F4 L N N L 2371A21 Az installáció menete Előszerelt vezetékek esetében a csatlakozók kódolásának köszönhetően az installáció rendkívül leegyszerűsödik. Csatlakozó kapcsok M 2 1 M M Q3/Y3 F1 E1 K5 F5 M B10 MD A6 MB DB K4 F4 3 2 F F L N L N 2371A01 Törpefeszültség Hálózati feszültség DB Busz adatvezeték (LPB) N Hálózati csatlakozó nullvezeték MB Busz test (LPB) L Hálózat fázisvezeték AC 230 V A6 Beltéri egység - Busz (PPS) F4 Fázis az égő 1. fokozatához MD Beltéri egység - Busz test (PPS) K4 Égő 1. fokozat vezérlés Időjárás érzékelő F5 Fázis az égő 2. fokozatához B10 Kaszkád közös előremenő érzékelő K5 Égő 2. fokozat vezérlés M Érzékelő test E1 Égő 1. fokozat üzemóraszám HMV hőmérséklet érzékelő F1 Fázis a / Q3 - hoz Kazán hőmérséklet érzékelő Kazán- / fűtési keringtető szivattyú - Nincs bekötve Q3/Y3 HMV töltőszivattyú / HMV váltószelep

10 Egy példa Albatros 1 szabályozó alkalmazására Hidraulikai kapcsolás száma: 1 (kapcsolások külön fejezetben) Jelmagyarázat: fűtési kör szivattyú (95.sorban definiálandó) Q3 melegvíz töltőszivattyú (váltószelepes alkalmazás is megvalósítható) kazánhőmérséklet érzékelő HMV hőmérséklet érzékelő külső hőmérséklet érzékelő Kérjük, hogy ügyeljen az érzékelők elhelyezésére: - a kazánhőmérséklet érzékelőt a kazántestben kialakított hüvelybe - a HMV érzékelőt a tartályba - a külső érzékelőt az épület északi falára, reggeli napsütéstől védett helyre, egyéb hőforrástól távol - a beltéri egységet a leghidegebb, de általában használt helyiségbe (a szobatermosztátok elhelyezésére vonatkozó szabályokat figyelembe véve) A kimeneteknél a szivattyú/ elektromos fűtőpatron áramfelvételére ügyeljen, hogy az ne haladja meg a maximális értéket, ebben az esetben segédrelé alkalmazására van szükség. Védőhüvellyel ellátott érzékelők is rendelhetők: QAE A, pontokba kötött érzékelők Ni1000 karakterisztikájúak. A pontba kötött érzékelő NTC575, vagy Ni1000 karakterisztikájú lehet. Ni1000 karakterisztika ( QAZ,QAD ) T= -5C R=978Ω T= 0C R=1000Ω T=15C R=1067Ω T=20C R=1090Ω NTC575 karakterisztika (QAC ) T= -5C R=632Ω T= 0C R=622Ω T=15C R=587Ω T=20C R=575Ω

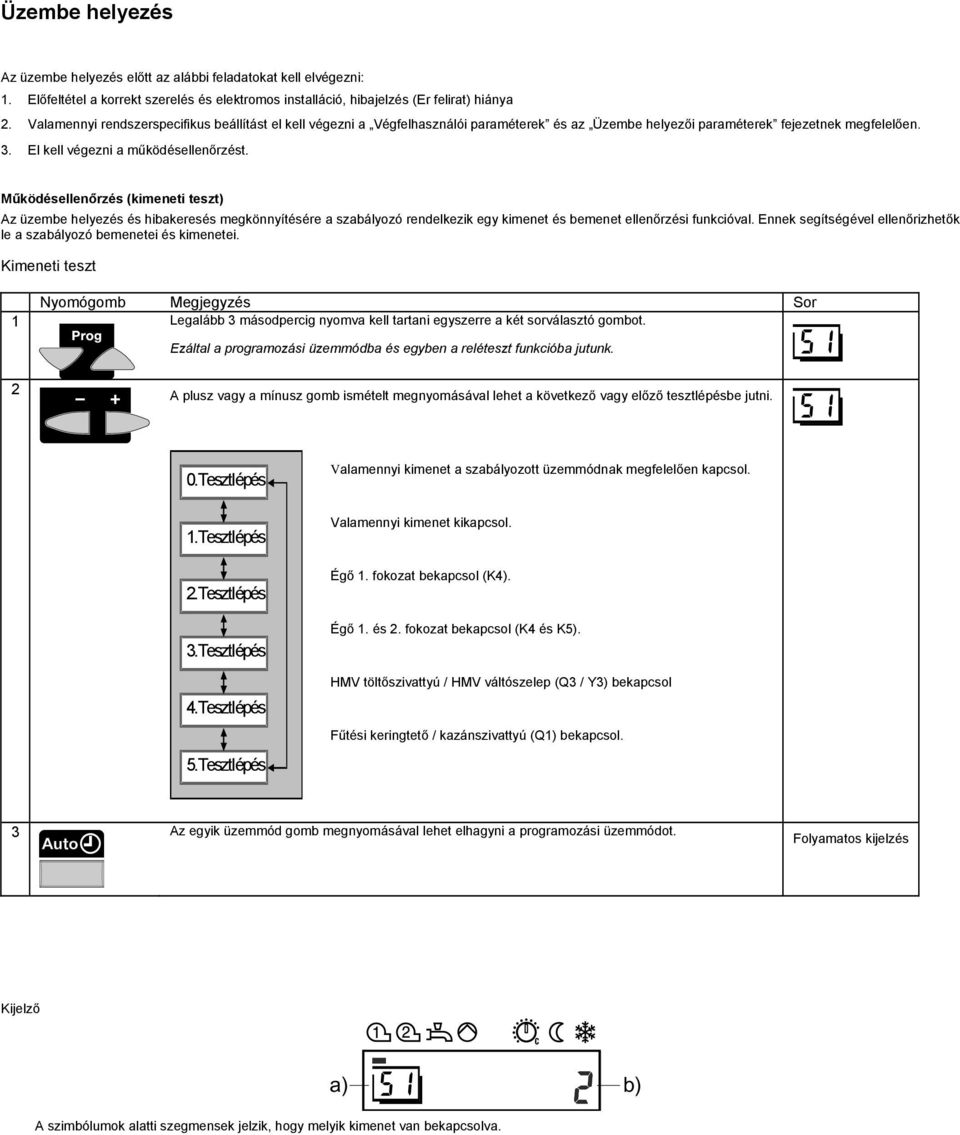

11 Üzembe helyezés Az üzembe helyezés előtt az alábbi feladatokat kell elvégezni: 1. Előfeltétel a korrekt szerelés és elektromos installáció, hibajelzés (Er felirat) hiánya 2. Valamennyi rendszerspecifikus beállítást el kell végezni a Végfelhasználói paraméterek és az Üzembe helyezői paraméterek fejezetnek megfelelően. 3. El kell végezni a működésellenőrzést. Működésellenőrzés (kimeneti teszt) Az üzembe helyezés és hibakeresés megkönnyítésére a szabályozó rendelkezik egy kimenet és bemenet ellenőrzési funkcióval. Ennek segítségével ellenőrizhetők le a szabályozó bemenetei és kimenetei. Kimeneti teszt Nyomógomb Megjegyzés Sor 1 Legalább 3 másodpercig nyomva kell tartani egyszerre a két sorválasztó gombot. Ezáltal a programozási üzemmódba és egyben a reléteszt funkcióba jutunk. 2 A plusz vagy a mínusz gomb ismételt megnyomásával lehet a következő vagy előző tesztlépésbe jutni. 0.Tesztlépés 1.Tesztlépés 2.Tesztlépés 3.Tesztlépés 4.Tesztlépés 5.Tesztlépés Valamennyi kimenet a szabályozott üzemmódnak megfelelően kapcsol. Valamennyi kimenet kikapcsol. Égő 1. fokozat bekapcsol (K4). Égő 1. és 2. fokozat bekapcsol (K4 és K5). HMV töltőszivattyú / HMV váltószelep (Q3 / Y3) bekapcsol Fűtési keringtető / kazánszivattyú () bekapcsol. 3 Az egyik üzemmód gomb megnyomásával lehet elhagyni a programozási üzemmódot. Folyamatos kijelzés Kijelző A szimbólumok alatti szegmensek jelzik, hogy melyik kimenet van bekapcsolva.

12 Bemeneti (érzékelő) teszt Nyomógomb Megjegyzés Sor 1 Legalább 3 másodpercig nyomva kell tartani egyszerre a két sorválasztó gombot. Ezzel belépünk a programozási üzemmódba. 2 - Ki kell választani a sorválasztó gomb segítségével az 52. sort. Ezáltal a bemenet teszt üzemmódba jutunk. 3 A plusz és a mínusz gomb ismételt megnyomásával léphetünk egy lépéssel tovább: 0.Tesztlépés Kazánhőmérséklet megjelenítése a érzékelőről. 1.Tesztlépés 2.Tesztlépés 3.Tesztlépés 4.Tesztlépés 5.Tesztlépés A HMV hőmérséklet megjelenítése a érzékelőről. Kaszkád előremenő hőmérséklet megjelenítése a B10 érzékelőről. Külső hőmérséklet megjelenítése a érzékelőről. Helyiség hőmérséklet megjelenítése az A6 érzékelőről. H1 bemenet E1 bemenet 4 Az egyik üzemmód gomb megnyomásával lehet elhagyni a programozási üzemmódot. Folyamatos kijelzés Megjegyzés a bemeneti teszthez: - A kiválasztott érzékelő jele max. 5 másodpercen belül aktualizálódik - Ha a kijelzőn --- jelenik meg, akkor szakadás van - Ha a kjelzőn o o o jelelenik meg, akkor rövidzár van

13 Beüzemelői paraméterek Megjegyzés: A beüzemelői paraméterekhez (50.sor fölé) a sorválasztó gombok legalább 3 másodpercig történő megnyomásával jut. Megjegyzések sorokhoz: 53 A hidraulikai kapcsolás száma automatikusan jelenik meg, azon változtatni nem lehet 61 A csillapított külső hőm. közvetlenül csak a téli/nyári átkapcsolásra van hatással 62 Alapesetben a korrigált külső hőm. alapján számítja ki a szabályozó az előremenő hőmérsékletet

14 Megjegyzések a sorokhoz: 104 Alacsony hőmérsékletű fűtés esetén korlátozza az előremenő hőmérsékletet!

15 Megjegyzések a sorokhoz: 170 Uszoda hőigény fogadásához módosítsa a beállítást 2-re, telefonos üzemmód-átkapcsolás megvalósításához pedig 0-ra, vagy 1-re

16 OEM (gyártói) paraméterek Megjegyzés: Az OEM paraméterek jelszóval védettek. Amennyiben valamely érték megváltoztatása elengedhetetlen, kérje a jelszót a gyártótól. Megjegyzések az OEM sorokhoz: 33 - Mínusz 5C külső hőmérséklet alatt a fűtési szivattyú akkor is jár, ha nincs hőigény. Kérjük, vegye figyelembe, hogy ez túlfűtési problémákat okozhat, ugyanakkor a Siemens nem felelős az esetlegesen bekövetkezett fagyáskárért.

17 Albatros 1 alkalmazások Rendszerépítés, helyi vagy távfelügyelet építése (PC, SMS) Egy darab ALBATROS 1 segítségével egy hőtermelő berendezést lehet szabályozni, a kapcsolási rajzok fejezetben összegyűjtött hidraulikai kialakításoknak megfelelően. RVA jelű szabályozókkal nagyobb, akár 40db szabályozóból álló rendszer is kiépíthető. Ezen szabályozók LPB buszon kommunikálnak. A rendszer helyi felügyelete is megvalósítható OCI700 interfésszel, és ACS700 szoftverrel, amely alkalmas a rendszer grafikusan megjelenítésére is. Távfelügyelet kialakítására is lehetőség van OCI611 kommunikációs egység használatával, amely egy GSM modem segítségével képes hibaüzenet küldésére sms-ben is. Egy kazáncsoporton belül képes további kazánszabályozók koordinálását elvégezni (vezérkazán funkció). További ALBATROS 1 típusú szabályozók alkalmazása lehetővé teszi egy maximum 16 db kétfokozatú kazánból álló kazáncsoport kialakítását. Egy kaszkádkapcsoláson belül a vezérként definiált szabályozó határozza meg az egyes kazánok és égőfokozatok be- és kikapcsolásának sorrendjét az energiamérleg alapján. Ezáltal a be- és kikapcsolások nem okoznak lényeges hőmérsékletingadozást. Az egyes kazánok szabályozását a szóban forgó kazán saját szabályozója végzi. A használati melegvíz előállítását közvetlenül az ALBATROS 1 végzi. Az ALBATROS 1 regisztrálja és feldolgozza az LPB-re csatlakoztatott további szabályozók hőigényét, valamint azokét, mely szabályozók a hőigényt a H1 kontaktuson adott jel segítségével jelzik. Hidraulikai kapcsolások Ahol ez jelezve van, az alkalmazások tiszta hidraulikai különválasztást tételeznek fel a hőtermelő és a hőfogyasztó oldal között, mivel a primer és szekunder tömegáramok változóak és egymástól eltérőek. A hidraulikai leválasztás a legegyszerűbben egy kellően nagyra méretezett hidraulikai váltóval oldható meg (bypass, hidraulikai leválasztó) kb. 2 3 névleges mérettel nagyobb, mint a kazánkör gyűjtővezetéke Ha a kazán változtatható fordulatszámú szivattyúval rendelkezik, akkor azt fix fordulatszámra kell beállítani. A rendszer méretezésekor arra kell törekedni, hogy a hőtermelő és hőfogyasztó oldal térfogatárama névleges terhelés mellett közel azonos legyen. Külső hőmérséklet érzékelő A külső hőmérséklet érzékelő csatlakozhat közvetlenül az ALBATROS 1-ra, vagy egy kommunikációképes, az LPB-re csatlakozó másik szabályozóra, amely a mért értéket az LPB-n keresztül továbbítja a többi szabályozóra. Mi a közvetlen csatlakoztatást javasoljuk. Használati melegvíz előnykapcsolás Töltőszivattyúval történő használati melegvíz előállítás esetén az előnykapcsolás csak kommunikációképes szabályozókkal realizálható. A nem kommunikációképes szabályozók esetében nincs beavatkozási lehetőség. Kapcsolási rajzok Az opcionális komponensek szaggatott vonallal vannak ábrázolva a kapcsolási rajzokon.

18 Megvalósítható kapcsolások: ALBATROS 1 kapcsolási rajz szám: 1 és 2 Kazánszabályozás 1- vagy 2-fokozatú égővel, fűtésköri szabályozás egy szivattyús körhöz, használati melegvíz tároló feltöltés szivattyúval (a 2-es kapcsolás HMV nélkül). Hidraulikai ábra Q3 2371S14 Készüléktípus ALBATROS 1 Kapcsolási rajz száma szivattyú funkciója (95-ös sor) 1 (2 HMV nélkül) 1 (fűtésköri szivattyú) ALBATROS 1 kapcsolási rajz szám: 3 (a, b, c) Kazánszabályozás 1- vagy 2-fokozatú égővel, tápszivattyú a HMV-hez és fűtési körhöz, HMV tároló feltöltés töltőszivattyúval. 3 a kapcsolás Q3 2371S22 Készüléktípus ALBATROS 1 Kapcsolási rajz száma 3 szivattyú funkciója (95-ös sor) 3 (tápszivattyú a fűtési körhöz és a HMV-hez)

19 3 b kapcsolás Kazánszabályozás 1- vagy 2-fokozatú égővel, kazánszivattyúval, HMV tároló feltöltés töltőszivattyúval. B10 Q3 2371S23 Készüléktípus ALBATROS 1 Kapcsolási rajz száma 3 szivattyú funkciója (95-ös sor) 6 (kazánszivattyú) 3 c kapcsolás Kazánszabályozás 1-vagy 2-fokozatú égővel, kazánszivattyú, szivattyús fűtési kör szabályozás, HMV tároló feltöltés váltószeleppel. A kazánszivattyút a váltószelep elé kell beépíteni, mivel ez végzi másodlagos funkcióként a HMV feltöltést is. 2371S16 Készülék típus ALBATROS 1 Kapcsolási rajz száma 3 szivattyú funkciója (95-ös sor) 6 (kazánszivattyú)

20 ALBATROS 1 kapcsolási rajz szám: 4 (a,b) Kazánszabályozás 1- vagy 2-fokozatú égővel, HMV tároló feltöltés szivattyúval. A kapcsolás alkalmas olyan fűtési körök fogadására, melyek szabályozása ALBATROS2 típusú szabályozókkal történik. 4 a és b kapcsolás Q3 Q3 2371S17a 2371S17b Készüléktípus ALBATROS 1 ALBATROS 1 Kapcsolási rajz száma 4 4 Fűtési jelleggörbe vagy az előremenő hőmérséklethez hőigény nélkül szivattyú funkciója 1 (fűtési kör vagy nincs 4 (HMV cirkulációs szivattyú) ALBATROS 1 kapcsolási rajz szám: 5 (a,b) 5 a + b kapcsolás Kazánszabályozás 1- vagy 2-fokozatú égővel, HMV cirkulációs szivattyú. A kapcsolás alkalmas olyan fűtési körök fogadására, melyek szabályozása ALBATROS2 típusú szabályozókkal történik. 2371S S18a Készüléktípus ALBATROS 1 ALBATROS 1 Kapcsolási rajz száma 5 (HMV nélkül) 5 (HMV feltöltés nélkül azonban cirkulációs szivattyúval) Fűtési jelleggörbe (17-es sor) vagy szivattyú funkciója (95-ös sor) 1 (nincs) 4 (HMV cirkulációs szivattyú)

21 ALBATROS 1 kapcsolási rajz szám: 6 6-os kapcsolás Kazánszabályozás 1- vagy 2-fokozatú égővel, HMV feltöltés szivattyúval, tápszivattyú a fűtési körhöz. A kapcsolás alkalmas olyan fűtési körök fogadására, melyek szabályozása ALBATROS2 típusú szabályozókkal történik. Q3 2371S19 Készüléktípus ALBATROS 1 Kapcsolási rajz száma 6 Fűtési jelleggörbe (17-es sor) --- vagy az előremenő hőmérséklethez hőigény nélkül hőigény szivattyú funkciója (95-ös sor) 2 (tápszivattyú csak a fűtési körhöz) ALBATROS 1 kapcsolási rajz szám: 7 (a, b) 7 a és b kapcsolás Kazánszabályozás 1- vagy 2-fokozatú égővel, tápszivattyú / vagy kazánszivattyú. A kapcsolás alkalmas olyan fűtési körök fogadására, melyek szabályozása ALBATROS2 típusú szabályozókkal történik. B S S23a Készüléktípus ALBATROS 1 ALBATROS 1 Kapcsolási rajz száma 7 (HMV nélkül) 7 (HMV nélkül) Fűtési jelleggörbe --- vagy előremenő hőm.-hez hőigény nélkül --- vagy előremenő hőm.-hez hőigény szivattyú funkciója 2 vagy 3 (tápszivattyú a HMV előtt vagy után) 6 élk (kazánszivattyú)

22 ALBATROS 1 kapcsolási rajz szám: 8 Kazánszabályozás 1- vagy 2-fokozatú égővel, kazánszivattyú, HMV tároló feltöltés szivattyúval. Alkalmas további maximum 8-as kapcsolás 15, ALBATROS 1 (RVA43.222) vagy RVA (C sorozat) típusú készülékkel szabályozott kazán, valamint ALBATROS2 típusú készülékekkel szabályozott fűtési zónák fogadására. B10 Q3 2371S21 Készüléktípus ALBATROS 1 ALBATROS 1 Kapcsolási rajz száma 9 8 (HMV feltöltéssel) Fűtési jelleggörbe (17-es sor) vagy előremenő hőmérséklethez hőigény szivattyú funkciója (95-ös sor) 1 (kazánszivattyú) 1 (kazánszivattyú) ALBATROS 1 kapcsolási rajz szám: 9 9-es kapcsolás fogadására. Kazánszabályozás 1- vagy 2-fokozatú égővel, kazánszivattyú. Alkalmas további maximum 15, ALBATROS 1 (RVA43.222) vagy RVA (C sorozat) típusú készülékkel szabályozott kazán, valamint ALBATROS2 típusú készülékekkel szabályozott fűtési zónák B S21a Készüléktípus ALBATROS 1 ALBATROS 1 Kapcsolási rajz száma 9 9 Fűtési jelleggörbe (17-es sor) vagy előremenő hőmérséklethez hőigény nélkül szivattyú funkciója (95-ös sor) 1 (kazánszivattyú) 1 (kazánszivattyú)

23 ALBATROS 1 kapcsolási rajz szám: es kapcsolás Kazánszabályozás 1- vagy 2-fokozatú égővel, kazánszivattyú, HMV tároló feltöltés váltószeleppel. Alkalmas további maximum 15, RVA (C sorozat) vagy RVA (C sorozat) típusú készülékkel szabályozott kazán, valamint RVA típusú készülékkekkel szabályozott fűtési zónák fogadására. B S13 Készüléktípus ALBATROS 1 Kapcsolási rajz száma 10 Fűtési jelleggörbe (17-es sor) --- vagy előremenő hőmérséklethez hőigény nélkül szivattyú funkciója (95-ös sor) 1 (kazánszivattyú) ALBATROS 1 kapcsolási rajz szám: os kapcsolás Kazánszabályozás 1- vagy 2-fokozatú égővel, bypass szivattyú, HMV tároló feltöltés szivattyúval. Alkalmas ALBATROS2 típusú készülékekkel szabályozott fűtési zónák fogadására. Q3 2371S24 Készüléktípus ALBATROS 1 Kapcsolási rajz száma 46 Fűtési jelleggörbe (17-es sor) --- vagy előremenő hőmérséklethez hőigény nélkül szivattyú funkciója (95-ös sor) 7 (kazán bypass szivattyú) ALBATROS 1 kapcsolási rajz szám: es kapcsolás Kazánszabályozás 1- vagy 2-fokozatú égővel, bypass szivattyú. Alkalmas ALBATROS2 típusú készülékekkel szabályozott fűtési zónák fogadására. 2371S24

24 Készüléktípus ALBATROS 1 Kapcsolási rajz száma 47 Fűtési jelleggörbe (17-es sor) --- vagy előremenő hőmérséklethez hőigény nélkül szivattyú funkciója (95-ös sor) 7 (kazán bypass szivattyú) ALBATROS 1 kapcsolási rajz szám: as kapcsolás Kazánszabályozás 1- vagy 2-fokozatú égővel, HMV tároló feltöltés töltőszivattyúval, H1 szivattyú. Alkalmas ALBATROS2 típusú készülékekkel szabályozott fűtési zónák fogadására. 2371S26 Készüléktípus ALBATROS 1 Kapcsolási rajz száma 63 Fűtési jelleggörbe (17-es sor) --- vagy előremenő hőmérséklethez hőigény nélkül szivattyú funkciója (95-ös sor) 5 (H1-szivazzyú, a H1 bemenetre adott jelre reagál) ALBATROS 1 kapcsolási rajz szám: es kapcsolás Kazánszabályozás 1- vagy 2-fokozatú égővel, H1 szivattyú. Alkalmas ALBATROS2 típusú készülékekkel szabályozott fűtési zónák fogadására. 2371S26a Készüléktípus ALBATROS 1 Kapcsolási rajz száma 64 Fűtési jelleggörbe (17-es sor) --- vagy előremenő hőmérséklethez hőigény nélkül szivattyú funkciója (95-ös sor) 5 (H1-szivazzyú, a H1 bemenetre adott jelre reagál)

25 Beltéri kezelőegységek QAW50 A beltéri egység egyszerre a szabályozó helyiség-hőmérséklet érzékelője, és kezelőegysége. A szabályozót AUTO üzemmódba kell állítani. A helyiséghőmérséklet a forgatógomb segítségével változtatható, a szabályozón beállított alapjelhez képest ±3C -kal. A jelenlét nyomógomb a komfort és a csökkentett alapjel közötti váltáshoz (a módosítás a következő program szerinti hőmérsékletváltásig érvényes). Tolókapcsoló az üzemmódok kiválasztására. QAW70 A beltéri egység egyszerre a szabályozó helyiség-hőmérséklet érzékelője, és kezelőegysége. A szabályozót AUTO üzemmódba kell állítani. A helyiséghőmérséklet a forgatógomb segítségével változtatható, a beállított alapjelhez képest ±3C -kal. A jelenlét nyomógomb a komfort és a csökkentett alapjel közötti váltáshoz (a módosítás a következő program szerinti hőmérsékletváltásig érvényes). Az ajtó lenyitásával a programozási funkciók válnak elérhetővé. Az alapjelek, időprogramok beállítását tehát a beltéri egységen is el lehet végezni, és a mért adatok is leolvashatók. (Lsd. Használati utasítás) Elhelyezés, elektromos szerelés Szivattyús fűtési kör esetén mindenképpen ajánljuk a beltéri egység használatát! A beltéri egységek elhelyezésére ugyanazok a szabályok vonatkoznak, mint a szobatermosztátok elhelyezésére. Kérjük, ügyeljen a referenciahelyiség helyes kiválasztására, hiszen az ebből adódó problémák később csak igen nehezen javíthatók. A beltéri egységek buszvezetékhez (PPS) csatlakoznak, ezért a kábelek nem egységeket nem lehet szobatermosztáttal kiváltani. felcserélhetők. Ugyanezen okból a beltéri Buszvezetéket ne vezessen erősáramú kábelekkel egy kábelcsatornában! Albatros 1 szabályozó esetén a PPS kommunikáció megléte az 54. sorban ellenőrizhető. Más típusú beltéri egységek is rendelhetők. (7.oldal) A készülék beüzemelője: Elérhetősége: Beüzemelés dátuma:
