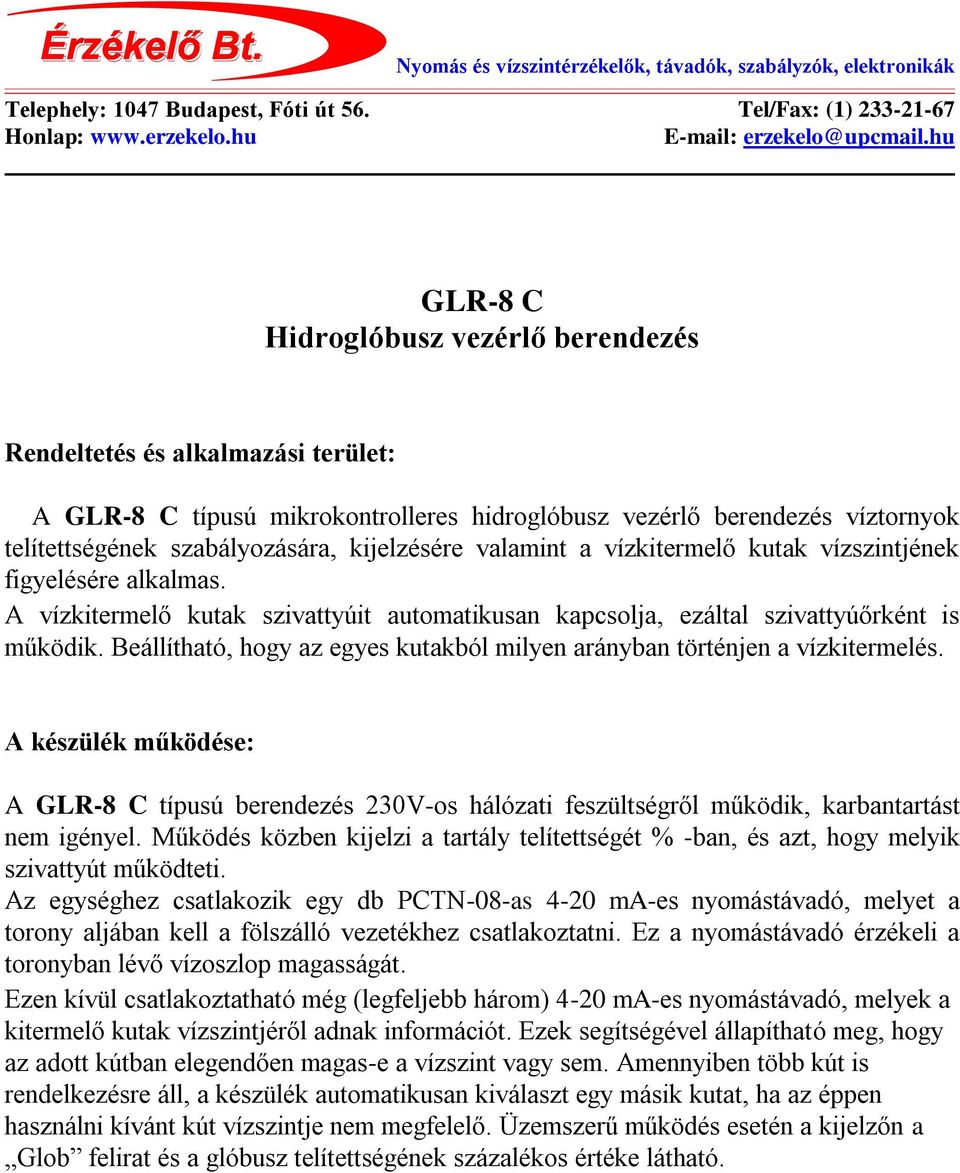

1 Nyomás és vízszintérzékelők, távadók, szabályzók, elektronikák Telephely: 1047 Budapest, Fóti út 56. Tel/Fax: (1) Honlap: GLR-8 C Hidroglóbusz vezérlő berendezés Rendeltetés és alkalmazási terület: A GLR-8 C típusú mikrokontrolleres hidroglóbusz vezérlő berendezés víztornyok telítettségének szabályozására, kijelzésére valamint a vízkitermelő kutak vízszintjének figyelésére alkalmas. A vízkitermelő kutak szivattyúit automatikusan kapcsolja, ezáltal szivattyúőrként is működik. Beállítható, hogy az egyes kutakból milyen arányban történjen a vízkitermelés. A készülék működése: A GLR-8 C típusú berendezés 230V-os hálózati feszültségről működik, karbantartást nem igényel. Működés közben kijelzi a tartály telítettségét % -ban, és azt, hogy melyik szivattyút működteti. Az egységhez csatlakozik egy db PCTN-08-as 4-20 ma-es nyomástávadó, melyet a torony aljában kell a fölszálló vezetékhez csatlakoztatni. Ez a nyomástávadó érzékeli a toronyban lévő vízoszlop magasságát. Ezen kívül csatlakoztatható még (legfeljebb három) 4-20 ma-es nyomástávadó, melyek a kitermelő kutak vízszintjéről adnak információt. Ezek segítségével állapítható meg, hogy az adott kútban elegendően magas-e a vízszint vagy sem. Amennyiben több kút is rendelkezésre áll, a készülék automatikusan kiválaszt egy másik kutat, ha az éppen használni kívánt kút vízszintje nem megfelelő. Üzemszerű működés esetén a kijelzőn a Glob felirat és a glóbusz telítettségének százalékos értéke látható.

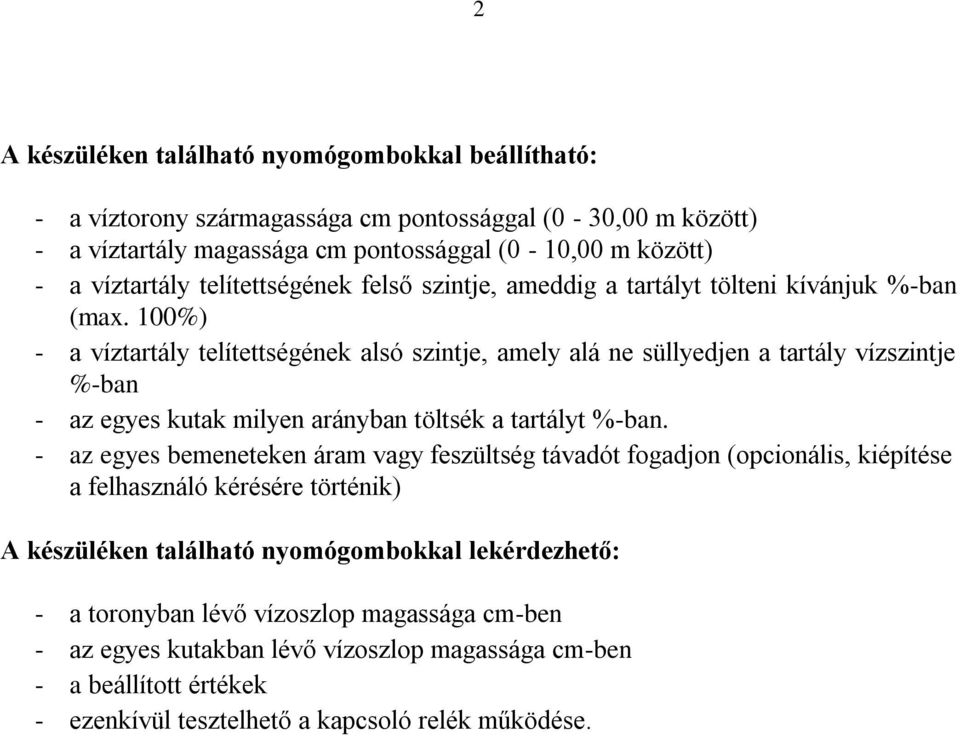

2 2 A készüléken található nyomógombokkal beállítható: - a víztorony szármagassága cm pontossággal (0-30,00 m között) - a víztartály magassága cm pontossággal (0-10,00 m között) - a víztartály telítettségének felső szintje, ameddig a tartályt tölteni kívánjuk %-ban (max. 100%) - a víztartály telítettségének alsó szintje, amely alá ne süllyedjen a tartály vízszintje %-ban - az egyes kutak milyen arányban töltsék a tartályt %-ban. - az egyes bemeneteken áram vagy feszültség távadót fogadjon (opcionális, kiépítése a felhasználó kérésére történik) A készüléken található nyomógombokkal lekérdezhető: - a toronyban lévő vízoszlop magassága cm-ben - az egyes kutakban lévő vízoszlop magassága cm-ben - a beállított értékek - ezenkívül tesztelhető a kapcsoló relék működése.

3 3 Üzembehelyezési és használati utasítás: Üzembehelyezést csak szakember végezhet! - Csatlakoztassa a BE1 jelű sorkapocsba polaritáshelyesen a víztorony aljában elhelyezett távadó vezetékeit, - Csatlakoztassa a BE2, BE3, BE4 jelű sorkapcsokba polaritáshelyesen a vízkitermelő kutakban elhelyezett távadók vezetékeit. (A készülék a BE2 jelű sorkapocsba bekötött távadóhoz tartozó kút szivattyúját tekinti az 1. számúnak, a BE3-ba bekötöttet a 2.-es számúnak, stb.) - Csatlakoztassa a relé kimenetekhez a megfelelő vezetékeket. Ezután zárja le a sorkapcsok fedelét, csatlakoztassa a készüléket a 230V ± 10% -os hálózathoz, kapcsolja be és programozza fel a készüléket a függelékben leírtak szerint.

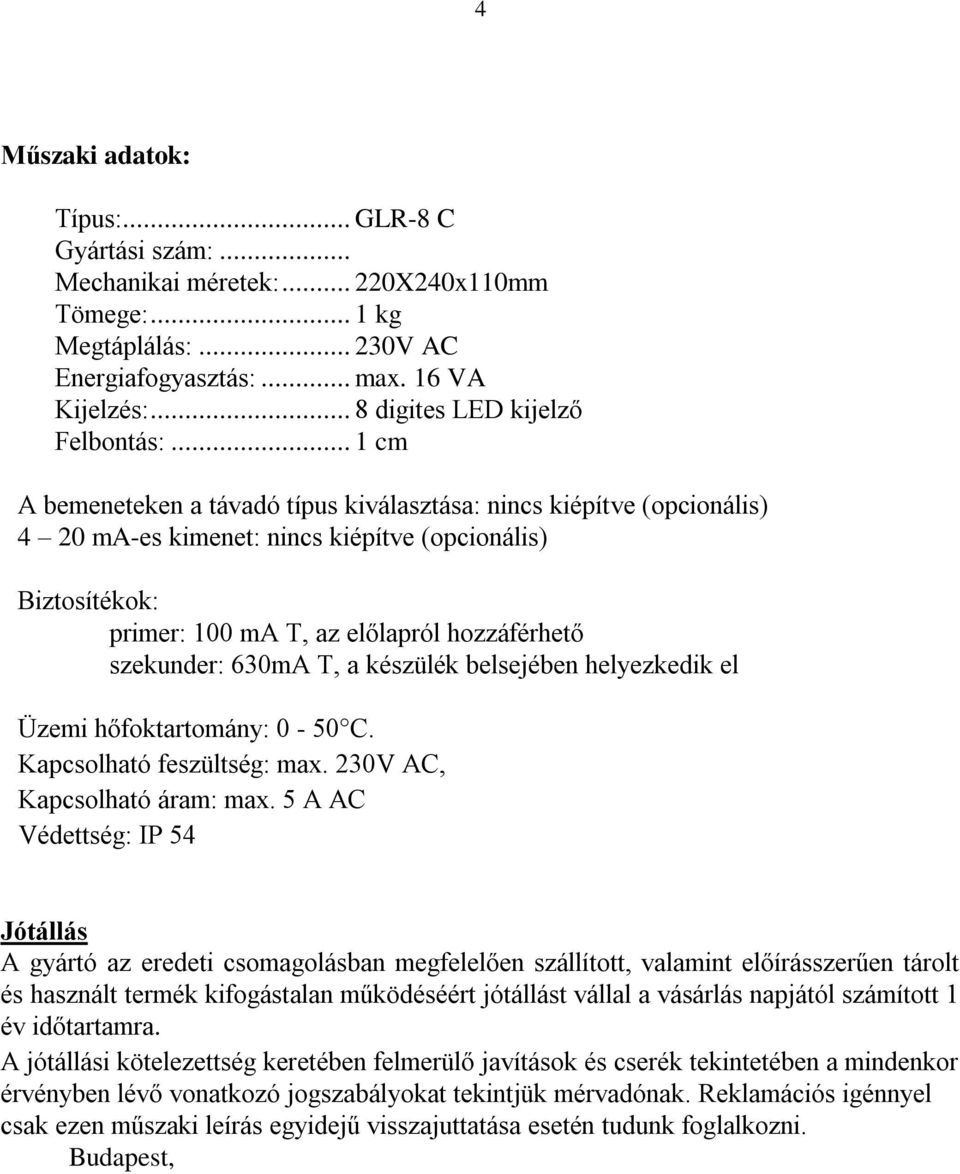

4 4 Műszaki adatok: Típus:... GLR-8 C Gyártási szám:... Mechanikai méretek: X240x110mm Tömege:... 1 kg Megtáplálás: V AC Energiafogyasztás:... max. 16 VA Kijelzés:... 8 digites LED kijelző Felbontás:... 1 cm A bemeneteken a távadó típus kiválasztása: nincs kiépítve (opcionális) 4 20 ma-es kimenet: nincs kiépítve (opcionális) Biztosítékok: primer: 100 ma T, az előlapról hozzáférhető szekunder: 630mA T, a készülék belsejében helyezkedik el Üzemi hőfoktartomány: 0-50 C. Kapcsolható feszültség: max. 230V AC, Kapcsolható áram: max. 5 A AC Védettség: IP 54 Jótállás A gyártó az eredeti csomagolásban megfelelően szállított, valamint előírásszerűen tárolt és használt termék kifogástalan működéséért jótállást vállal a vásárlás napjától számított 1 év időtartamra. A jótállási kötelezettség keretében felmerülő javítások és cserék tekintetében a mindenkor érvényben lévő vonatkozó jogszabályokat tekintjük mérvadónak. Reklamációs igénnyel csak ezen műszaki leírás egyidejű visszajuttatása esetén tudunk foglalkozni. Budapest,

5 5 Függelék: Megfelelő felprogramozottság hiányában a készülék az összes relét kikapcsolja és a kijelzőn a "HELLO" felirat jelenik meg. A készülék felprogramozása: A tasztatúrán nyomjuk meg az "F" gombot. A kijelzőn megjelenik a "P " felirat. Ezután adja meg az alább felsorolt funkciók közül a használni kívánt számát: 0 Normál üzem, (glóbusz telítettségének kijelzése százalékban) 1 szármagasság beállítása méterben, cm pontossággal megadva 2 glóbuszmagasság beállítása méterben, cm pontossággal megadva 3 töltés felső szintje a tartály magasságának százalékában megadva (10 100%) 4 töltöttség alsó szintje a tartály magasságának százalékában megadva (0 90% de legfeljebb felsőszint - 10%) 5 üzemszerűen hány százalékban legyen használva az 1-es szivattyú ( a másodikat automatikusan kiszámítja) 6 ezzel érvényesíthetjük a beírt adatokat 7 a víztoronyban mért vízoszlop magasságának kijelzése cm-ben 8 az 1-es kútban mért vízoszlop magasságának kijelzése cm-ben 9 a 2-es kútban mért vízoszlop magasságának kijelzése cm-ben 10 a 3-as kútban mért vízoszlop magasságának kijelzése cm-ben 11 a beírt adatok visszaolvasása 12 teszteli az 1-es kapcsoló relét 13 teszteli a 2-es kapcsoló relét 14 teszteli a 3-as kapcsoló relét 15 teszteli a 4-es kapcsoló relét 16 az 1-es bemenet feszültség vagy áramtávadót kezeljen (i/u) (opció) 17 a 2-es bemenet feszültség vagy áramtávadót kezeljen (i/u) (opció) 18 a 3-es bemenet feszültség vagy áramtávadót kezeljen (i/u) (opció) 19 a 4-es bemenet feszültség vagy áramtávadót kezeljen (i/u) (opció) 20 az 1-es és 2-es kutak egyidejű működésének engedélyezése (i/n) 21 a relékapcsolások utáni késleltetési idő beállítása (0 20 perc) 22 az 1-es és 2-es kutak a töltési ciklus hány százalékáig működjenek együtt (20 100%)

6 6 Ha beírta a kívánt funkció számát (P.01, P.02,... P.19) akkor nyomja meg az "E" jelű gombot. A P.01 és P.02 funkciók esetében a kijelző utolsó négy karakterén a "--.--" adatbeviteli mező jelenik meg. A szármagasság max m, a glóbuszmagasság max m lehet. Ha nem megfelelő adatot adott meg, a "C" jelű gombbal (clear) törölheti. Ha befejezte az adatok beírását, nyomja meg az "E'' gombot. (enter) Ekkor ismét a "P " felirat jelenik meg a kijelzőn. A P.03, P.04, P.05 funkciók esetében a kijelző utolsó három karakterén a "---" adatbeviteli mező jelenik meg. Az adatokat százalékban kell megadni. A P.03, P.04 funkciók esetén ügyeljünk arra, hogy a megadott alsó szint ne legyen magasabb, mint a felső szint. A P.05 funkcióban határozhatja meg, hogy hány százalékban legyen az 1-es kút használva. Ha például ide 60 -at írunk, akkor a töltésnél a kitermelt vízmennyiség 60%-a az 1-es kútból, a 40%-a a 2-es kútból lesz kitermelve. A harmadik kút, ha van, tartalékként lesz kezelve (akkor működik, ha sem az 1-es, sem a 2-es kút nem üzemképes.) Ha csak két kút van, akkor az egyik üzemképtelensége esetén automatikusan a másikat kapcsolja be a vezérlő készülék. Amennyiben a P.05 funkcióba 100 -at írunk be, (100%) a második kutat tekinti tartaléknak, ha 0-át írunk be, akkor a 2-es kútról tölti a tornyot, és az egyes számú kutat tekinti tartaléknak. Az adatbevitel végét az "E" gomb megnyomásával nyugtázzuk. Ezután ismét a "P. " felirat jelenik meg a kijelzőn. A P.06 funkciót kiválasztva az "E'' gomb megnyomása után azonnal a "P. '' felirat jelenik meg. Ezután az "E" gomb ismételt megnyomásával léphetünk ki a programozó/lekérdező üzemmódból. A P.07, P.08, P.09, P.10, lekérdezések esetén az "E" gomb megnyomása után a kijelzőn az így kiválasztott egységben érzékelhető vízoszlop magasságát láthatjuk mindaddig, míg a P.00 funkciót ki nem választjuk.

7 7 A P.11-es lekérdezésnél a kiírt adatok sorszám szerint a következők 1. szármagasság m-ben (cm pontosan) (tor xx.xx) 2. glóbuszmagasság m-ben (cm pontosan) (Glob xx.xx) 3. felsőszint % (Fels%..xx) 4. alsószint % (Also%..xx) 5. 1-es szivattyú működtetés % (1-ES.xx) 6. 2-es szivattyú működtetés % (2-ES.xx) 7. 1-es bemenet i vagy u (berel1 u) 8. 2-es bemenet i vagy u (berel2 u) 9. 3-es bemenet i vagy u (berel3 u) es bemenet i vagy u (berel4 u) es és 2-es kút együttes működése (együtt i) es 2-es hány százalékban fut együtt (F2% 60) A lekérdezésnél a következő adatot az "F" gombbal kérhetjük. A P.12, P.13, P.14, P.15 funkciókból az "E'' gomb megnyomásával léphetünk ki. Figyelmeztetés! A programozó üzemmód használata közben a készülék nem vezérli a víztorony töltését, tehát semmiképp se hagyjuk hosszabb ideig ebben az üzemmódban. Az esetleges hálózati-feszültség kimaradások esetén a készülék megőrzi a beállítási adatait, de a biztonságos működés érdekében javasolt a beállítási adatok ellenőrzése. Amennyiben a készülék láthatóan hibásan működik, a "RESET" feliratú nyíláson keresztül egy vékony műanyag pálcával nyomjuk meg a RESET gombot, és ismételten programozzuk fel a készüléket. Ha valamennyi vízkitermelő kút üzemképtelen, akkor a hidroglóbusz piktogramja melletti LED-ek folyamatosan villognak mindaddig, amíg valamelyik kút ismét üzemképes állapotba kerül. A nemkívánatos reléátkapcsolgatások megakadályozása érdekében minden bekapcsolás előtt a beállított késleltetési ideig várakozik a készülék.
