D I G I P L E X 32 Karakteres LCD Kezelõ DGP-641 Telepítési Útmutató P A R A D O X
|
|
- Ignác Juhász
- 8 évvel ezelőtt
- Látták:
Átírás

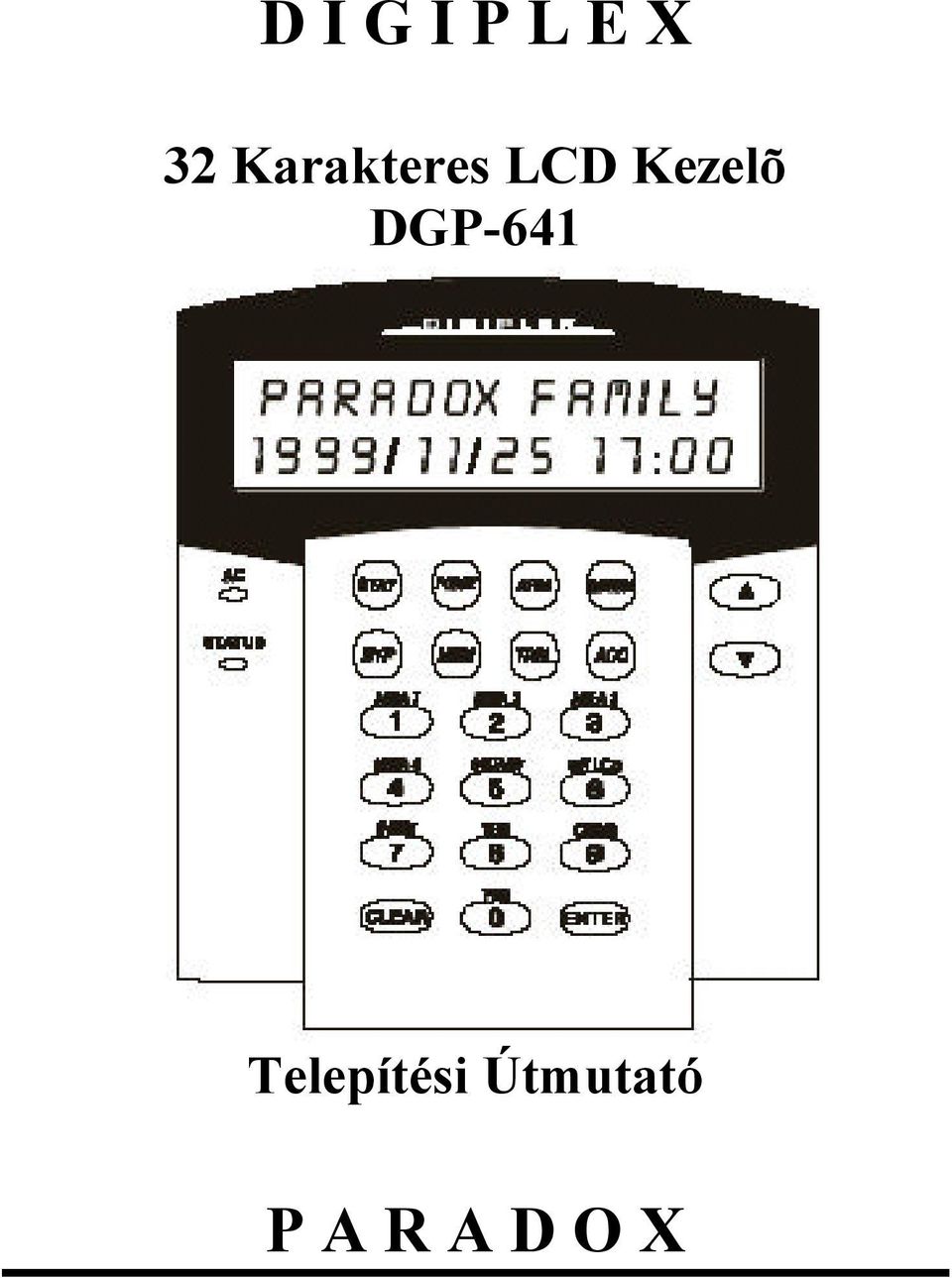

1 D I G I P L E X 32 Karakteres LCD Kezelõ DGP-641 Telepítési Útmutató P A R A D O X
2 TARTALOMJEGYZÉK 1.0 BEMUTATKOZÁS SPECIFIKÁCIÓK...3 TELEPÍTÉS BILLENTYÛZET CSATLAKOZTATÁS BILLENTYÛZET ZÓNA CSATLAKOZTATÁS PROGRAMOZHATÓ KIMENETEK (PGM) PROGRAMOZÁS BELÉPÉS A MODUL PROGRAMOZÁSI MÓDBA PROGRAMOZÁSI MÓDOK MODUL ADÁS RENDSZER OPCIÓK PARTÍCIÓ KIJELÖLÉS KIJELZÕ KÓD BELÉPÉS KIJELZÕ KILÉPÉS KÉSLELTETÕ IDÕZÍTÕ KIJELZÕ BELÉPÉS KÉSLELTETÕ IDÕZÍTÕ BIZTONSÁGI MÓD NÉMÍTÁS SÍPOLÁS KILÉPÉS KÉSLELTETÉSKOR HANG ZÓNAZÁRÁSKOR SÍPOLÁS HIBA ESETÉN BILLENTYÛZET SZABOTÁZS BEKAPCSOLÁS PGM PROGRAMOZÁS PGM ÁLLAPOT PGM AKTIVÁLÁSI ESET PGM DEAKTIVÁLÁSI ESEMÉNY PGM IDÕZÍTETT MÓD PGM IDÕZÍTÕ PGM ALAPIDÕ PGM KIIKTATÁS ÜZENET BEÁLLÍTÁS...16 A FÜGGELÉK: PROGRAMOZÁSI ÚTMUTATÓ
3 1.0 Bemutatkozás Köszönjük, hogy a Paradox Biztonsági Rendszert választotta. A Digiplex TM Biztonsági Rendszer egy fejlett technológiájú biztonsági rendszer, amely olyan megbízható biztonsági védelmet és hatékony tulajdonságokat biztosít önnek, melyeket könnyû használni. Az elegáns és felhasználóbarát Digiplex LCD billentyûzet lehetõséget biztosít arra, hogy könnyen belépjen a biztonsági rendszer mûködésébe, és egy gombnyomással informálódjon. Attól kezdve, hogy a billentyûzeten keresztül történõ összes programozás befejezõdött, kérjük, figyelmesen olvassa el ezt a használati utasítást. 1.1 Specifikációk Táp bemenet: 9-16 Vdc, 80mA maximum Sebesség operáció: 16 MHz PGM áramkorlát: 50 ma Bemenetek száma: 1 Zónák száma: 1 alap zóna, nincs Tápindikáció Sárga LED bekapcsolva Elhelyezés indikáció: Zöld és Sárga LED egyidejû felvillanása Busz hiba kijelzõ: Vörös és Sárga LED váltakozva villog Elhelyezés deaktiválás: Tamperkapcsoló Súly: 266 g LCD: Super Twisted Nematic kijelzõ (STN) Széles látószög 16 karakter 2 sora Szabályozható Háttérvil. Szabályozható Kontraszt 3
4 TELEPÍTÉS 2.1 Billentyûzet Csatlakoztatás A Digiplex TM LCD billentyûzet a központ panel DIGI-BUS-ára van csatlakoztatva, csillag és / vagy soros (daisy chain) konfigurációban. A DIGI-BUS egy olyan négyvezetékes kommunikációs busz, amely energiát és két utas kommunikációt biztosít a központ panel és az abba kapcsolódó összes modul között. Csatlakoztassa a kezelõk négy vörös, feket, zöld és sárga terminálját a központ panelen lévõ megfelelõ terminálokra, ahogy a 2-es ábrán látható. Tekintse a Digiplex Központ Panel Referncia, és Installációs Kézikönyvet, hogy megtudja, mekkora a központ paneltõl mért legnagyobb távolságot. 2.2 Billentyûzet Zóna Csatlakoztatás Mindegyik billentyûzetnek van egy hagyományos vezetékes bemeneti terminálja, amely lehetõséget nyújt arra, hogy egy érzékelõt vagy ajtónyitás érzékelõt csatlakoztasson közvetlenül a billentyûzetre. Például egy ajtónyitás érzékelõ, amely az intézmény bejárati pontján helyezkedik el, közvetlenül vezethetõ a billentyûzet belépési pontjának bemeneti termináljába, ahelyett, hogy az ajtónyitás érzékelõ minden lehetséges módon a központ panelbe lenne bevezetve. Csatlakoztassa az eszközt a billentyûzet bemeneti termináljába, ahogyan az a 2.1-es ábrán látható. A billentyûzet bemeneti termináljába csatlakoztatott eszközöket ki kell jelölni a központ panel egy zónájára, és meg kell adni a zónaparamétereket a központ panellal történõ kommunikáció érdekében. Ha többet szeretne megtudni a zónakijelölésrõl, tekintse meg a Digiplex Központ Panel Referencia-, és Installációs Kézikönyvet. Kérjük, jegyezze meg, hogy még ha az ATZ (zóna duplázás) tulajdonság be is van kapcsolva, a billentyûzet kizárólag egy érzékelõ eszközt támogat. 4
5 2.3 Programozható Kimenetek (PGM) Mindegyik billentyûzetnek van egy beépített (on-board) PGM-je. A PGM egy programozható kimenet, amely megerõsíti az ellenkezõ állapotot. (normál nyitott PGM be fog zárni) ha egy speciális eset következik be a rendszerben (lásd ennek a kézikönyvnek az 5.2-es szekcióját). Aktiváláskor a PGM képes biztosítani 50mA-t bármelyik eszközbe, amelyik rácsatlakozik. Ha az aktuális húzás meghaladja az áramkorlátot, egy relét kell csatlakoztatni a PGM-be, ahogy az a 2.1-es ábrán látszik. Digiplex(DGP48) Központ panel csatlakozók + - GRN YEL A kezelõ bemeneti termináljára csatlakoztatott eszközöket ki kell jelölni egy zónára, a központ panelon, és meg kell adni a zónaparamétereket. BUS További kezelõhöz és/vagy módulokhoz WHT COM RED MR3 UL BLK N.C. N.O. 1KΩ EOL PGM ZONE RED BLK GRN YEL KEYPAD AJTÓKONTAKT MEGJEGYZÉS: A kezelõ tamper kapcsolója tájékoztatja a központ panelt az állapotáról, a kommunikációs buszon keresztül. A kezelõzóna követi a központ panel EOL definícióját. Részletes instrukciókért tekintsd át a Digiplex Inst. Útmutatót. 5
6 3.0 PROGRAMOZÁS A Digiplex 32 karakteres LCD billentyûzetének programozása rendkívül egyszerû. Lépjen be a Modul Programozási Módba, lépjen be a kívánt szekcióba, az elõírt adatokat követve. A billentyûzet programozása közben használja a Programozási Útmutatót (lásd a 7.0-es szekciót ebben a kézikönyvben) ahhoz, hogy nyomon követhesse melyik cím lett beprogramozva, és hogyan. Nyomatékosan ajánljuk, hogy olvassa el a teljes kézikönyvet, mielõtt elkezdené a programozást. 3.1 Belépés a Modul Programozási Módba A billentyûzet programozása - mint a Digiplex rendszerben lévõ összes modul - a központ panelen keresztül történik. Elõször is be kell lépnie a Modul Programozási Módba" (lásd a 3-1-es ábrát). A központ panel utána fogja küldeni az összes beállítást a kiválasztott billentyûzetre. Ahányszor a CLEAR billentyût lenyomja, annyiszor fog visszatérni az elõzõ lépéshez, hacsak nem gépel be adatokat. Ebben az esetben törölni fogja az aktuális adatbegépeléseket. Kérjük, jegyezze meg, hogy a sorozatszám a billentyûzet PC board-ján van, vagy lépjen be a 000-ás szekció 3.1- es ábrájának 3. lépésébe ahhoz, hogy megnézze a billentyûzet sorozatszámát. 6
7 "Normal mód" 1.Lépés Nyomja le és tartsa [0] gombot 2.Lépés Írja be a telepítõi kódot (default ) 3.Lépés Írja be a [953] szekciószámot 4.Lépés "Modul programozási mód" írja be a kezelõ 8- jegyû [sorozatszámát] 5.Lépés Írja be a 3-jegyû [szekciószámot] amelyet programozni kíván. 6.Lépés Írja be a kívánt [adatot]. Szekciófüggõen, az adat típusa különbözhet 7
8 3.2 Programozási Módok Tulajdonság Kiválasztó Programozás Programozza be a szekciót a be / kikapcsolási opció segítségével. A szekciókon belül a számok 1-8-ig egy speciális kezelõ opciót jelölnek. Nyomja le a kívánt opciónak megfelelõ billentyût és a szám meg fog jelenni a kijelzõn. Ez azt jelenti, hogy az opció bekapcsolt állapotban van. Például az elõzõ ábra 6-os lépésében, az 1-es és 4-es opció be van kapcsolva. Nyomja le újra a billentyût, hogy eltüntesse a számot a kijelzõrõl, ezáltal kikapcsolja az opciót. Nyomja le az ENTER gombot, ha az opció be van állítva Decimális Programozás A 006-os szekció a Decimális Programozás segítségével lett beállítva. Ebben az eljárásban ig bármelyik szám begépelhetõ. 3.3 Modul Adás A Digiplex Központ Panel Modul Adás tulajdonsága arra használható, hogy átmásoljuk egy kezelõ összetevõit egy, vagy több másik kezelõre. 1. Lépés: A Normál Módbanl nyomja le és tartsa a (0) billentyût. 2. Lépés: Gépelje be a Telepítõ Kódot. 3. Lépés: Lépjen be a (954)-es szekcióba. 4. Lépés: Gépelje be a forrás kezelõ sorszámát. A forrás az a programozott kezelõ, amelynek az adatait szeretné átmásolni egy másik kezelõre. 5. Lépés: Gépelje be célbillentyûzet sorszámát. A célkezelõ az, amelyet be kíván programozni a forrás adatokkal. Ha egy kezelõnél többet szeretne beprogramozni a forrás adatokkal, gépelje be azok sorozatszámait, de egyszerre csak egyet. 6. Lépés: Ha már egyszer begépelte annak a kezelõnek a sorozatszámát, amelyiket be kíván programozni, nyomja le az ACC gombot. 8
9 4.0 RENDSZER OPCIÓK 4.1 Partíció kijelölés 001-es szekciók: Opciók 1-4-ig A Digiplex rendszer mindegyik kezelõje kijelölhetõ egy vagy több partícióra. A 001-es szekcióban, az 1-4-es opciókban megmutatja a partíciókat 1-4-ig, külön-külön. Ahhoz, hogy kijelölje a billentyûzetet egy partícióra, egyszerûen kapcsolja be a kívánt partíciónak megfelelõ opciót. Például a "Modul programozás" ábra 6-os lépésénél látható a 1-4-es opciók beállítása. Következésképpen a billentyûzet kizárólag az 1 és 4 partíciókba jelölhetõ ki. 4.2 Kijelzõ Kód Belépés 002-es szekció: 1-es Opció A Felhasználói Belépési Kódok számai begépeléskor megjeleníthetõk az LCD kijelzõn. 1-es Opció Ki = A számok a * által visszahelyezhetõk az LCD kijelzõre. (Gyári alapbeállítás) 1-es Opció Be = Belépési Kód megjelenik az LCD kijelzõn. 4.3 Kijelzõ Kilépés Késleltetõ Idõzítõ 002-es szekció: 2-es Opció A felhasználó szükségleteinek megfelelõen, egy programozott Kilépés Késleltetõ Idõzítõ elegendõ idõt biztosít a felhasználónak arra, hogy kilépjen a partícióból, mielõtt a rendszer élesedne. A Kilépés Késleltetõ Idõzítõ visszaszámlálása megjeleníthetõ az LCD kijelzõn. 2-es Opció Ki = Nem jelzi ki a Kilépés Késleltetõ Idõzítõt (Gyári alapbeállítás) 2-es Opció Be = Az LCD kijelzõ megmutatja a Kilépés Késleltetõ Idõzítõt 9
10 4.4 Kijelzõ Belépés Késleltetõ Idõzítõ 002-es Szekció: 3-as Opció A felhasználó szükségleteinek megfelelõen, egy programozott Belépés Késleltetõ Idõzítõ elengendõ idõt biztosít ahhoz, hogy begépelje a Felhasználói Belépési Kódját, mielõtt a riasztó megszólalna. A Belépés Késleltetõ Idõzítõ visszaszámlálása megjeleníthetõ az LCD kijelzõn. 3-as Opció Ki = Nem jelzi ki a Belépés Késleltetõ Idõzítõt (Gyári alapbeállítás) 3-as Opció Be = Az LCD kijelzõ megjeleníti a Belépés Késleltetõ Idõzítõt 4.5 Biztonsági Mód 002-es szekció: 4 és 5 ös Opció Biztonsági Módban az LCD kijelzõ világítani fog, ahogy az a 4-1-es ábrán látható, és az AC, illetve az Státusz LED ki fog kapcsolni, egészen addig, amíg le nem nyomja valamelyik gombot, vagy be nem gépeli a Belépési Kódot. A Biztonsági Mód a 4-es opció bekapcsolásával aktiválható. Az 5-ös opciónál szabályozható, hogy az LCD kijelzõ egy gomb érintésére aktiválódjon, vagy csak akkor, ha egy belépési kódot begépel. Ha már egyszer az LCD kijelzõ aktiválva lett, a Normál Mód fog megjelenni, és kijelzi a dátumot, idõt, ahogyan az a 4-1 ábrán látható. A Területek állapota, a nyitott zónák, a Riasztási Memória Kijelzõ és a Hiba Kijelzõ, ha szükséges (lásd a Digiplex Felhasználói Kézikönyvet) mozgatható az LCD kijelzõn. 4-es Opció Ki = Normál Mód (Gyári alapbeállítás) 4-es Opció Be = Biztonsági Mód 5-ös Opció Ki = LCD kijelzõ aktiválása a Belépési Kód begépelésével (Gyári alapbeállítás) 5-ös Opció Be = LCD kijelzõ aktiválása egy gomb lenyomásával 10
11 4.6 Némítás 003-as szekció: 1-es Opció A billentyûzet beprogramozható úgy, hogy ne adjon hallható hangot, beleértve a Hangos Zónákat. Tompítás alatt a billentyûzet csak Elfogadó-, Visszautasító hangot ad, vagy sípol, ha lenyomja valamelyik gombot. 1-es Opció: Ki = Hallható Hang (Gyári alapbeállítás) 1-es Opció: Be = Némítás 4.7 Sípolás Kilépés Késleltetéskor 003 szekció: 2-es Opció A billentyûzet másodpercenként egyet sípol a Kilépés Késleltetési Idõzítõ alatt. Az utolsó 10 másodperc alatt sokkal gyorsabban fog sípolni, azért, hogy még utoljára figyelmeztessen, mielõtt a terület élesedne. 2-es Opció Ki = Kilépés Késleltetési sípolás kikapcsolva. (Gyári alapbeállítás) 2-es Opció Be = Kilépés Késleltetési sípolás bekapcsolva. 4.8 Hang Zónazáráskor 003-as szekció: 4-es Opció A felhasználó által beállított Hangos Zóna Idõ Periódus alatt a billentyûzet szaggatott sípoló hangot ad, valahányszor egy zóna a bekapcsolt Hangos tulajdonsággal bezár. (A Hangos Zónákkal kapcsolatos információkat lásd a Digiplex Felhasználói Kézikönyvben). Ha a felhasználó nem állítja be a Hangos Zóna Idõ Periódust, és ez az opció bekapcsolt állapotban van, a Hangos Zóna bezáráskor mindig sípol. 3-as Opció Ki = Hang Zónazáráskor kikapcsolva (Gyári alapbeállítás) 3-as Opció Be = Hang Zónazáráskor bekapcsolva 11
12 4.9 Sípolás Hiba Esetén 004-es szekció: 1-4 Opció A lehetséges hibákat csoportokba osztották. Ha ez az opció be van kapcsolva, a billentyûzet szaggatott sípoló hangot ad, valahányszor a hibacsoportból egy hibaállapot következik be a rendszerben. A szaggatott sípolás aktiválva marad egészen addig, amíg a felhasználó belép a Hiba Kijelzõbe, vagy amíg a hiba megoldódik. A hibalista a Digiplex Központ Panel Referencia-, és Telepítõ Kézikönyvben tekinthetõ meg. A szaggatott sípolás megszûnik, ha a hibaállapot helyreáll. 1-es Opció: Ki = Sípolás Kikapcsolva: Rendszer Hiba és az Óra Elvesztése (Gyári alapbeállítás) 1-es Opció: Be = Sípolás Bekapcsolva: Rendszer Hiba és az Óra Elvesztése 2-es Opció: Ki = Sípolás Kikapcsolva: Kommunikátor Hiba (Gyári alapbeállítás) 2-es Opció: Ki = Sípolás Bekapcsolva: Kommunikátor Hiba 3-as Opció: Ki = Sípolás Kikapcsolva: Modul és Busz Hiba (Gyári alapbeállítás) 3-as Opció: Be = Sípolás Bekapcsolva: Modul és Busz Hiba 4-es Opció: Ki = Sípolás Kikapcsolva: minden Zóna Hiba(Gyári alapbeállítás) 4-es Opció: Be = Sípolás Bekapcsolva: minden Zóna Hiba 4.10 Billentyûzet Szabotázs Bekapcsolás 005-ös szekció: 5-ös Opció Ha a szabotázs be van kapcsolva, és a billentyûzet beépített szabotázs kapcsolója beindult, a billentyûzet egy szabotázs-jelentést fog küldeni a központ panelnek a kommunikációs buszon keresztül. 5-ös Opció: Ki = Billentyûzet Szabotázs ki van kapcsolva (Gyári alapbeállítás) 5-ös Opció: Be = Billentyûzet Szabotázs be van kapcsolva 12
13 5.0 PGM Programozás 5.1 PGM Állapot 005-ös szekció: 1-es Opció A billentyûzet beépített PGM-je beállítható, hogy normál módon nyíljon, vagy záródjon. Ha egy nyitott PGM aktiválódik, zárni fogja az áramkört, és bekapcsolja a rácsatlakoztatott eszközök valamelyikét. Ha egy zárt PGM aktiválódik, ez nyitja az áramkört, és kikapcsolja a rácsatlakoztatott eszközök valamelyikét. Ha a PGM-t aktiváló eset következik be (lásd az 5.2-es részét), a PGM át fog kapcsolni az ellenkezõ állapotba (nyitottból zártba, vagy zártból nyitottba). 5-ös Opció: Ki = Normál Módon Nyíló PGM (Gyári alapbeállítás) 5-ös Opció: Be = Normál Módon Nyíló PGM A PGM 50mA t képes biztosítani bármelyik rácsatlakoztatott eszköz számára. 5.2 PGM Aktiválási Eset 007-es szekció A PGM Aktiválási Eset meghatározza, hogy mely eset(ek) fogja aktiválni a billentyûzet beépített PGM-jét. Ha több részletet szeretne megtudni az aktiválási esetekrõl, tekintse át a PGM Programozási Táblát. (Lásd a 8.0-s szekciójában található). Használja a PGM Táblát ahhoz, hogy beállítsa a PGM Aktiválási Esetet a következõ lépések alapján: 1) 007-es szekcióban rögzítse az elsõ számot, ahol az összes szám 8-Fig egy eseménycsoportot jelöl. (0 = PGM Kikapcsolva). 2) Gépelje be a második számot, amelyik 0-F-ig bármi lehet attól függõen, hogy az elsõ számjegy mi volt. 3) Miután begépelte a második számot, használja a Tulajdonság Kiválasztó Programozást arra, hogy ki / bekapcsolja 1-8-ig az opciókat. Válasszon ki maximum 8 speciális esetet, ahogyan a PGM Programozási Tábla leírása mutatja. 13
14 Ezek a billentyûk hexadecimális értékeket jelölnek, A-F-ig. STAY = A DISARM = D FORCE = B BYP = E ARM = C MEM = F a billentyûzet beépített PGM-je vissza fog térni normál állapotba (deaktiválódik) 5.3 PGM Deaktiválási Esemény 008-as szekció Ha a PGM Aktiválási Esemény, vagy a 008-as szekcióba beprogramozott esemény (lásd a kézikönyv 5.2-es szekciójában) bekövetkezik, a billentyûzet beépített PGM-je vissza fog térni normál állapotba (deaktiválódik), kivéve, ha a billentyûzet PGM Idõzített Módban van (lásd a kézikönyv 5.4-es szekció). A PGM Deaktiválási Eset ugyanúgy lett beprogramozva, mint a PGM Aktiválási Eset. 5.4 PGM Idõzített Mód 005-ös szekció: 2-es Opció Ha a billentyûzet PGM Idõzített Módban van, a PGM Deaktiválási Eset helyett a billentyûzet beépített PGM-je a PGM Idõzítõnek (lásd a kézikönyv 5.5-ös szekcióját) megfelelõen deaktiválódik (lásd a kézikönyv 5.5-ös szekcióját). 5.5 PGM Idõzítõ 006-os szekció Ha a billentyûzet beépített PGM-je PGM Idõzített Módban van, a 006- os szekcióban beállított érték megmutatja, hogy az aktiválás után mennyi ideig marad ellenkezõ állapotban a PGM. Ahhoz, hogy beállítsa az idõzítõt, gépeljen be egy 3 számjegyû decimális értéket ( ) a 006-os szekcióban. A 3 számjegyû érték szorzódik az 1másodperc vagy 1 perc PGM alapidejével. 14
15 5.6 PGM Alapidõ 005-ös szekció: 3-as opció Ha a billentyûzet beépített PGM-je PGM Idõzített Módban van beállítva, meg kell adnia, hogy a 006-os szekcióban beállított érték másodpercben vagy percben van megadva. 3-as Opció Ki = PGM Alapidõ 1 másodperc (Gyári alapérték) 3-as Opció Be = PGM Alapidõ 1 perc 5.7 PGM Kiiktatás 005-ös szekció: 4-es Opció Ha a PGM kiiktatás be van kapcsolva, a billentyûzet beépített PGM-je figyelmen kívül fogja hagyni a PGM Aktiválási Esetet, a PGM Deaktiválás Esetet, és a PGM Idõzítõt. Normál állapotban (lásd a kézikönyv 5.1-es szekciójában) fogja hagyni egészen addig, amíg a PGM kiiktatás ki lesz kapcsolva. Ez az opció a PGM csatlakozások teszteléséhez használható fel. 4-es Opció Ki = PGM Kiiktatás kikapcsolása (Gyári alapérték) 4-es Opció Be = PGM Kiiktatás bekapcsolása 15
16 6.0 Üzenet Beállítás szekció Mindegyik szekció ( ig) tartalmaz egy, maximum 16 karakteres üzenetet. Bõvebb információért, vagy a változtatások rögzítéséhez használja a DGP-641 LCD Programozási Útmutatót szekció = Zóna szekció = Kód 245 szekció = Paradox Család szekció = Elsõ, Második, Harmadik & Negyedik Terület Miután belépett a kívánt üzenetnek megfelelõ szekcióba, az üzenet a telepítési igényeknek megfelelõen újraprogramozható, ahogy az alábbiakban látható. Például a 101-es szekció 01-es ZÓNA megváltoztatható BEJÁRATI AJTÓ -ra. Alfanumerikus: Lásd az alábbi táblát: Gomb Egyszer lenyomva Kétszer lenyomva Háromszor legnyomva [1] A B C [2] D E F [3] G H I [4] J K L [5] M N O [6] P Q R [7] S T U [8] V W X [9] Y Z Lásd a speciális mûveleteket a következõ oldalon. 16
17 STAY Szóköz beszúrása A STAY gombot lenyomva üres teret helyez az aktuális kurzor pozícióba. FORCE Törlés A FORCE gombot lenyomva az aktuális kurzorpozícióban lévõ karaktert vagy üres területet le fogja törölni. ARM A végéig töröl Az ARM gombot lenyomva a kurzorpozícióban és attól jobbra le fog törölni minden karaktert és szóközt. DISARM Numerikus billentyûk /Alfanumerikus billentyûk Minden alkalommal, ha a DISARM gombot lenyomja, át fog váltani numerikus billentyûzetrõl alfanumerikusra és fordítva. Numerikus: a billentyûk a számokat jelölik 0-9-ig. BYP Kisbetû / Nagybetû Minden alkalommal, ha a BYP gombot lenyomja átkapcsolja a betûbeállításokat, kisbetûrõl nagyra és fordítva is. MEM Speciális Karakterek Nyomja le a MEM gombot ahhoz, hogy belépjen ASCII beállítási módba. A Speciális Karakter Katalógust használva, gépelje be a kívánt speciális karakter 3 számjegyû decimális értékét. 17
18 Karakter táblázat 18
19 A Függelék: Programozási Útmutató Lépjen be a Modul Programozási Módba (Lásd a 3.1-es szekciót): 0 + TELEPÍTÕ KÓD SOROZAT 001-es szekció: Partícionálás Opció OFF ON 1 1-es Partíció Kikapcsolva Bekapcsolva 2 2-es Partíció Kikapcsolva Bekapcsolva 3 3-as Partíció Kikapcsolva Bekapcsolva 4 4-es Partíció Kikapcsolva Bekapcsolva 5 Nincs használatban N/A N/A 6 Nincs használatban N/A N/A 7 Nincs használatban N/A N/A 8 Nincs használatban N/A N/A 002-es szekció: Általános Opciók Opció OFF ON 1 Kód Belépés Kijelzés Kikapcsolva Bekapcsolva 2 Kilépés Késleltetés Kijelzés Kikapcsolva Bekapcsolva 3 Belépés Késleltetés Kijelzés Kikapcsolva N/A 4 Bizalmas Mód Kikapcsolva Bekapcsolva 5 Normál Módban Kódbegépelés Gombnyomás 6 Nincs használatban N/A N/A 7 Nincs használatban N/A N/A 8 Nincs használatban N/A N/A 003-as szekció: Általános Opciók Opció OFF ON 1 Némítás Kikapcsolva Bekapcsolva 2 Kilépés Késleltetés Sípolás Kikapcsolva Bekapcsolva 3 Nincs használatban N/A N/A 4 Hangos Zóna Zárás Kikapcsolva Bekapcsolva 5 Nincs használatban N/A N/A 6 Nincs használatban N/A N/A 7 Nincs használatban N/A N/A 8 Nincs használatban N/A N/A 19

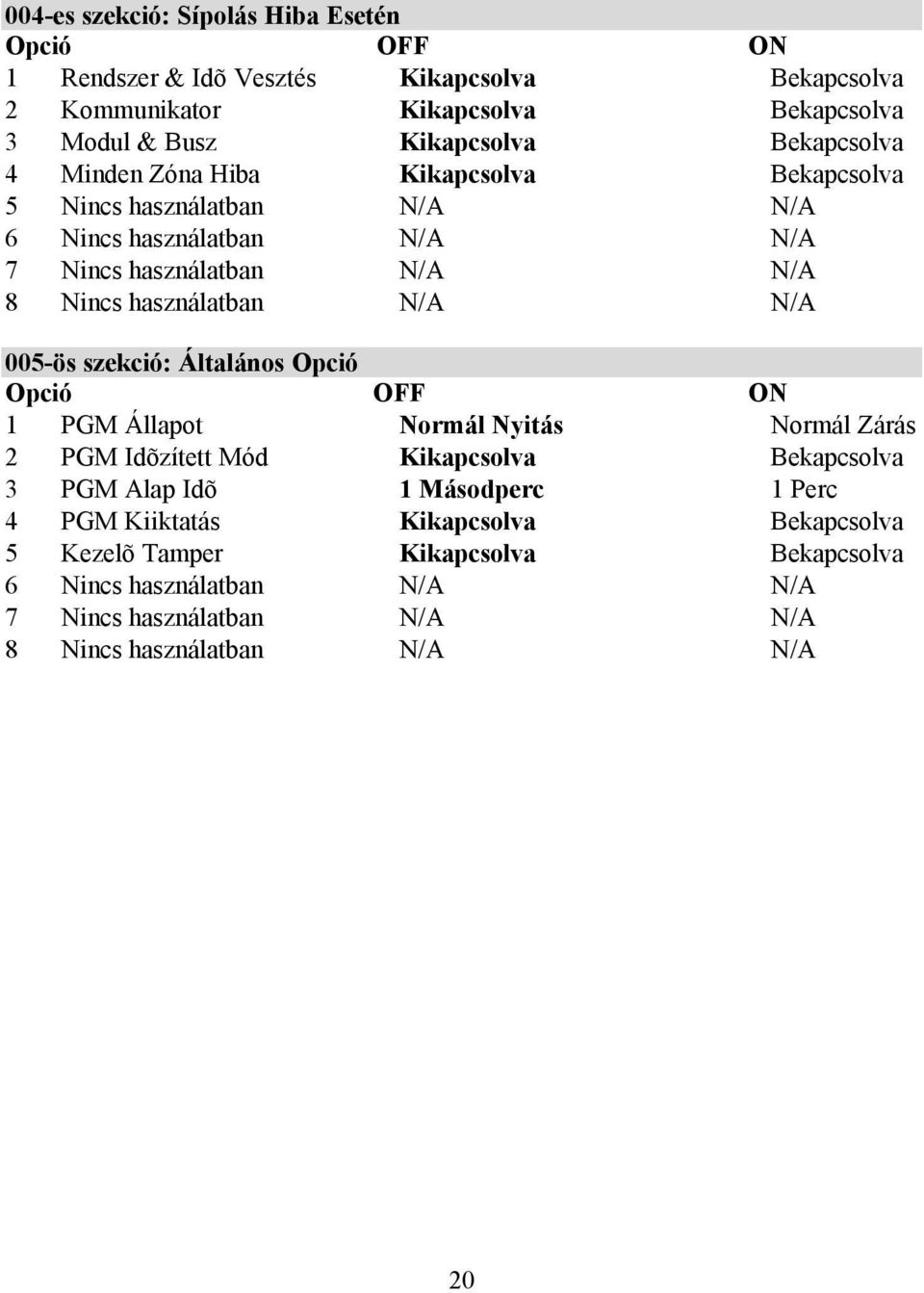

20 004-es szekció: Sípolás Hiba Esetén Opció OFF ON 1 Rendszer & Idõ Vesztés Kikapcsolva Bekapcsolva 2 Kommunikator Kikapcsolva Bekapcsolva 3 Modul & Busz Kikapcsolva Bekapcsolva 4 Minden Zóna Hiba Kikapcsolva Bekapcsolva 5 Nincs használatban N/A N/A 6 Nincs használatban N/A N/A 7 Nincs használatban N/A N/A 8 Nincs használatban N/A N/A 005-ös szekció: Általános Opció Opció OFF ON 1 PGM Állapot Normál Nyitás Normál Zárás 2 PGM Idõzített Mód Kikapcsolva Bekapcsolva 3 PGM Alap Idõ 1 Másodperc 1 Perc 4 PGM Kiiktatás Kikapcsolva Bekapcsolva 5 Kezelõ Tamper Kikapcsolva Bekapcsolva 6 Nincs használatban N/A N/A 7 Nincs használatban N/A N/A 8 Nincs használatban N/A N/A 20
