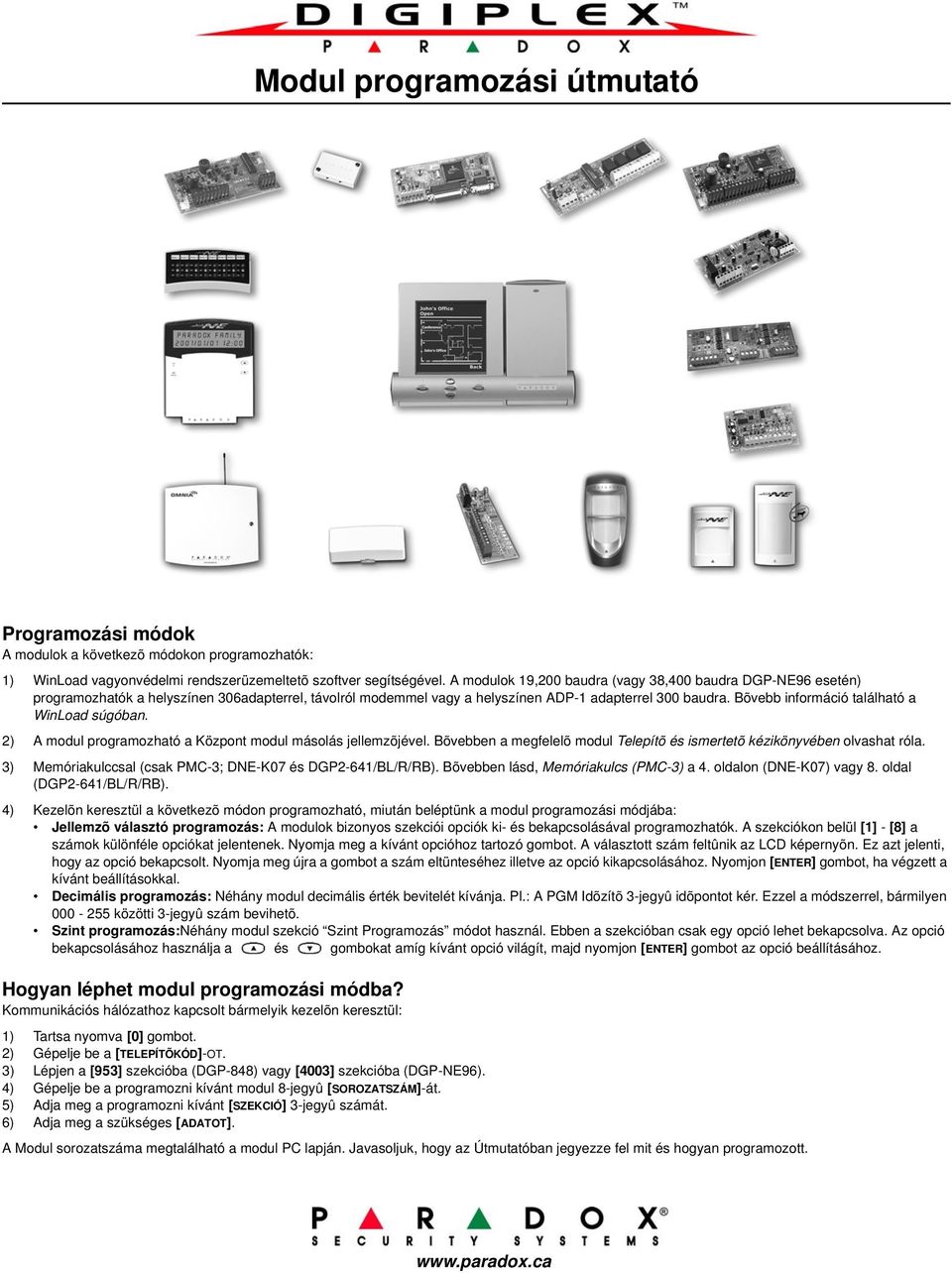

1 Modul programozási útmutató Programozási módok A modulok a következõ módokon programozhatók: 1) WinLoad vagyonvédelmi rendszerüzemeltetõ szoftver segítségével. A modulok 19,200 baudra (vagy 38,400 baudra DGP-NE96 esetén) programozhatók a helyszínen 306adapterrel, távolról modemmel vagy a helyszínen ADP-1 adapterrel 300 baudra. Bõvebb információ található a WinLoad súgóban. 2) A modul programozható a Központ modul másolás jellemzõjével. Bõvebben a megfelelõ modul Telepítõ és ismertetõ kézikönyvében olvashat róla. 3) Memóriakulccsal (csak PMC-3; DNE-K07 és DGP2-641/BL/R/RB). Bõvebben lásd, Memóriakulcs (PMC-3) a 4. oldalon (DNE-K07) vagy 8. oldal (DGP2-641/BL/R/RB). 4) Kezelõn keresztül a következõ módon programozható, miután beléptünk a modul programozási módjába: Jellemzõ választó programozás: A modulok bizonyos szekciói opciók ki- és bekapcsolásával programozhatók. A szekciókon belül [1] - [8] a számok különféle opciókat jelentenek. Nyomja meg a kívánt opcióhoz tartozó gombot. A választott szám feltûnik az LCD képernyõn. Ez azt jelenti, hogy az opció bekapcsolt. Nyomja meg újra a gombot a szám eltünteséhez illetve az opció kikapcsolásához. Nyomjon [ENTER] gombot, ha végzett a kívánt beállításokkal. Decimális programozás: Néhány modul decimális érték bevitelét kívánja. Pl.: A PGM Idõzítõ 3-jegyû idõpontot kér. Ezzel a módszerrel, bármilyen közötti 3-jegyû szám bevihetõ. Szint programozás:néhány modul szekció Szint Programozás módot használ. Ebben a szekcióban csak egy opció lehet bekapcsolva. Az opció bekapcsolásához használja a és gombokat amíg kívánt opció világít, majd nyomjon [ENTER] gombot az opció beállításához. Hogyan léphet modul programozási módba? Kommunikációs hálózathoz kapcsolt bármelyik kezelõn keresztül: 1) Tartsa nyomva [0] gombot. 2) Gépelje be a [TELEPÍTÕKÓD]-OT. 3) Lépjen a [953] szekcióba (DGP-848) vagy [4003] szekcióba (DGP-NE96). 4) Gépelje be a programozni kívánt modul 8-jegyû [SOROZATSZÁM]-át. 5) Adja meg a programozni kívánt [SZEKCIÓ] 3-jegyû számát. 6) Adja meg a szükséges [ADATOT]. A Modul sorozatszáma megtalálható a modul PC lapján. Javasoljuk, hogy az Útmutatóban jegyezze fel mit és hogyan programozott.

2 Tartalom Grafica grafikus LCD kezelõ... 3 LCD kezelõ zónás LED kezelõ... 9 Annunciator modul Nagybiztonságú kültéri digitális mozgásérzékelõ MOzgásérzékelõk Magellan rádiós bõvítõ modul PGM bõvítõ modul PGM bõvítõ modul zónás bõvítõ modul zónás bõvítõ modul zónás bõvítõ modul Nyomtató modul InTouch hang-jelzõs Élesítõ/Hatástalanító modul Beléptetõ modul Táp Modul Modul bekötési rajzok Modul bekötés áttekintés Grafica grafikus LCD kezelõ (DNE-K07) LCD kezelõ (DGP2-641/BL/R/RB) zónás LED kezelõ (DGP2-648) DGP2-641R/RB beléptetõ bekötés Annunciator modul (DGP2-ANC1) Nagybiztonságú kültéri digitális mozgásérzékelõ (DG85) Mozgásérzékelõk (DGP2-50/60/70) Magellan rádiós bõvítõ modul (MG-RCV3) PGM bõvítõ modul (APR3-PGM4) PGM bõvítõ modul (APR3-PGM4) zónás bõvítõ modul (APR3-ZX8) zónás bõvítõ modul (APR3-ZX4) zónás bõvítõ modul (DGP2-ZX1) Nyomtató Modul (APR3-PRT1) InTouch Hang-jelzõs élesítõ/hatástalanító modul (APR3-ADM2) Beléptetõ modul (DGP2-ACM1P) Táp modul (DGP2-PS17) Nyitásérzékelõ (DGP2-ZC1) Hub szétválasztóerõsítõ (APR3-HUB2) Függelék 1: PGM programozás... 41

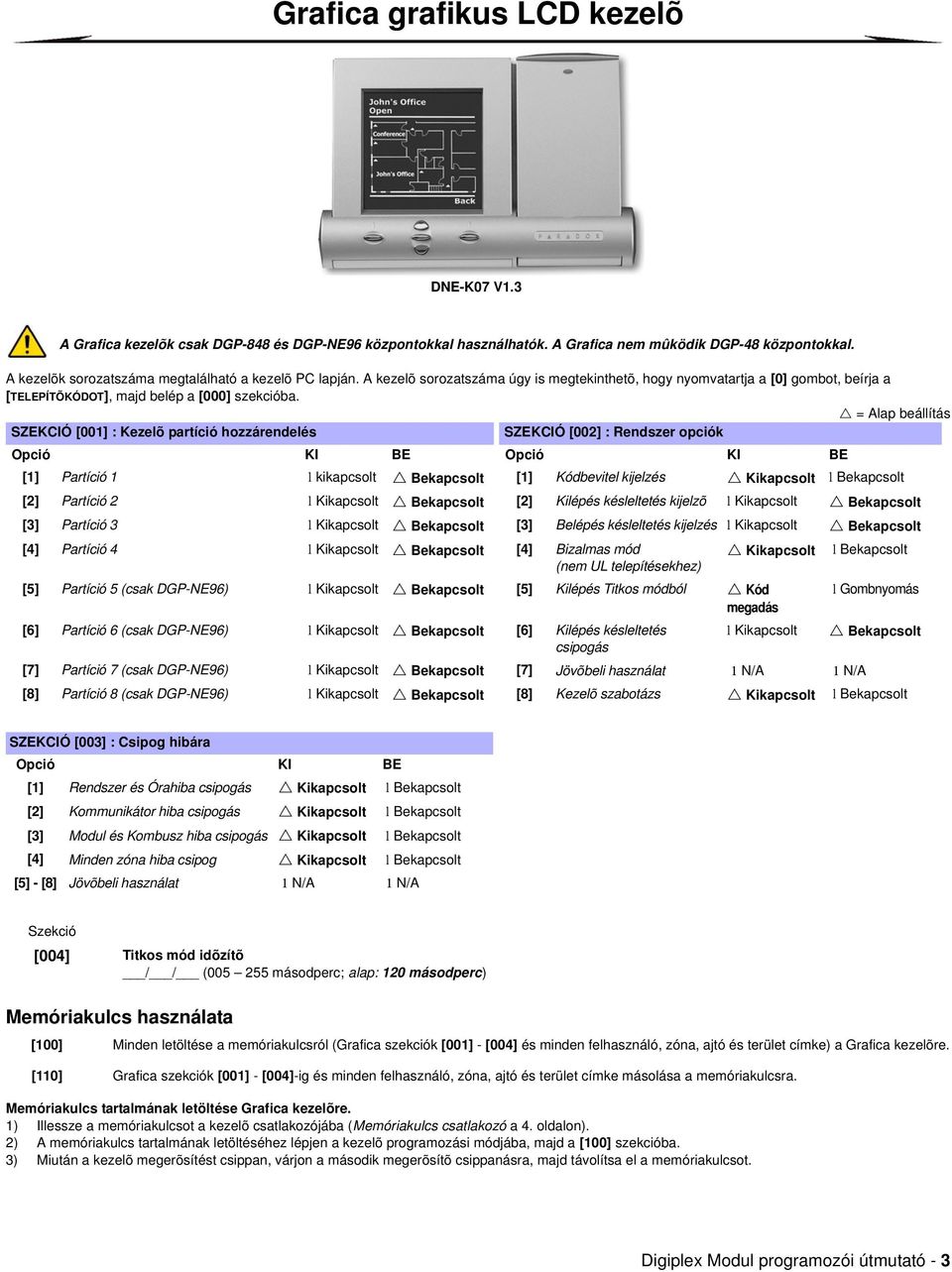

3 Grafica grafikus LCD kezelõ DNE-K07 V1.3 A Grafica kezelõk csak DGP-848 és DGP-NE96 központokkal használhatók. A Grafica nem mûködik DGP-48 központokkal. A kezelõk sorozatszáma megtalálható a kezelõ PC lapján. A kezelõ sorozatszáma úgy is megtekinthetõ, hogy nyomvatartja a [0] gombot, beírja a [TELEPÍTÕKÓDOT], majd belép a [000] szekcióba. = Alap beállítás SZEKCIÓ [001] : Kezelõ partíció hozzárendelés SZEKCIÓ [002] : Rendszer opciók Opció KI BE Opció KI BE [1] Partíció 1 l kikapcsolt Bekapcsolt [1] Kódbevitel kijelzés Kikapcsolt l Bekapcsolt [2] Partíció 2 l Kikapcsolt Bekapcsolt [2] Kilépés késleltetés kijelzõ l Kikapcsolt Bekapcsolt [3] Partíció 3 l Kikapcsolt Bekapcsolt [3] Belépés késleltetés kijelzés l Kikapcsolt Bekapcsolt [4] Partíció 4 l Kikapcsolt Bekapcsolt [4] Bizalmas mód Kikapcsolt l Bekapcsolt (nem UL telepítésekhez) [5] Partíció 5 (csak DGP-NE96) l Kikapcsolt Bekapcsolt [5] Kilépés Titkos módból Kód l Gombnyomás megadás [6] Partíció 6 (csak DGP-NE96) l Kikapcsolt Bekapcsolt [6] Kilépés késleltetés l Kikapcsolt Bekapcsolt csipogás [7] Partíció 7 (csak DGP-NE96) l Kikapcsolt Bekapcsolt [7] Jövõbeli használat 1 N/A 1 N/A [8] Partíció 8 (csak DGP-NE96) l Kikapcsolt Bekapcsolt [8] Kezelõ szabotázs Kikapcsolt l Bekapcsolt SZEKCIÓ [003] : Csipog hibára Opció KI BE [1] Rendszer és Órahiba csipogás Kikapcsolt l Bekapcsolt [2] Kommunikátor hiba csipogás Kikapcsolt l Bekapcsolt [3] Modul és Kombusz hiba csipogás Kikapcsolt l Bekapcsolt [4] Minden zóna hiba csipog Kikapcsolt l Bekapcsolt [5] - [8] Jövõbeli használat 1 N/A 1 N/A Szekció [004] Titkos mód idõzítõ / / ( másodperc; alap: 120 másodperc) Memóriakulcs használata [100] Minden letöltése a memóriakulcsról (Grafica szekciók [001] - [004] és minden felhasználó, zóna, ajtó és terület címke) a Grafica kezelõre. [110] Grafica szekciók [001] - [004]-ig és minden felhasználó, zóna, ajtó és terület címke másolása a memóriakulcsra. Memóriakulcs tartalmának letöltése Grafica kezelõre. 1) Illessze a memóriakulcsot a kezelõ csatlakozójába (Memóriakulcs csatlakozó a 4. oldalon). 2) A memóriakulcs tartalmának letöltéséhez lépjen a kezelõ programozási módjába, majd a [100] szekcióba. 3) Miután a kezelõ megerõsítést csippan, várjon a második megerõsítõ csippanásra, majd távolítsa el a memóriakulcsot. Digiplex Modul programozói útmutató - 3

4 A Grafica tartalmának memóriakulcsra másolása: 1) Illessze a memóriakulcsot a kezelõ csatlakozójába (Memóriakulcs csatlakozó a 4. oldalon). Az írásvédõ jumpernek rajta kell lennie (Memóriakulcs (PMC-3) alább). 2) A tartalom memóriakulcsra másolásához lépjen a kezelõ programozási módjába, majd a [110] szekcióba. 3) Miután a kezelõ megerõsítést csippan, várjon a második megerõsítõ csippanásra, majd távolítsa el a memóriakulcsot. Távolítsa el a memóriakulcs jumperét a véletlen törlés elkerülése érdekében. Memóriakulcs csatlakozó Memóriakulcs Memóriakulcs (PMC-3) Jumper BE állásban: Tartalom másolható és letölthetõ. PMC-3 Jumper KI állásban: A memóriakulcs tartalma nem írható felül. A memóriakulcs csak olyan kezelõvel mûködik, mely modelszámában DGP2 vagy DNE elõtag szerepel. Csak a PMC-3 memóriakulcs mûködik DGP2 és DNE kezelõkkel. 4 - Digiplex Modul programozói útmutató

5 LCD kezelõ DGP2-641BL V1.1 DGP2-641BL V1.1 DGP2-641RB V2.0 DGP2-641 V1.1 DGP2-641R V2.0 A kezelõk sorozatszáma megtalálható a kezelõ PC lapján. A kezelõ sorozatszáma úgy is megtekinthetõ, hogy nyomvatartja a [0] gombot, beírja a [TELEPÍTÕKÓDOT], majd belép a [000] szekcióba. = Alap beállítás SZEKCIÓ [001] : Kezelõ partíció hozzárendelés SZEKCIÓ [002]: Ajtók rendelése partícióhoz Opció KI BE Opció KI BE [1] Partíció 1 l Kikapcsolt Bekapcsolt [1] Ajtó hozzárendelve Partíció1-hez l Kikapcsolt Bekapcsolt [2] Partíció 2 l Kikapcsolt Bekapcsolt [2] Ajtó hozzárendelve Partíció2-höz l Kikapcsolt Bekapcsolt [3] Partíció 3 l Kikapcsolt Bekapcsolt [3] Ajtó hozzárendelve Partíció3-hoz l Kikapcsolt Bekapcsolt [4] Partíció 4 l Kikapcsolt Bekapcsolt [4] Ajtó hozzárendelve Partíció4-hez l Kikapcsolt Bekapcsolt [5] Partíció 5 (csak DGP-NE96) l Kikapcsolt Bekapcsolt [5] Ajtó Partíció 5-höz rendelve (csak DGP-NE96) l Kikapcsolt Bekapcsolt [6] Partíció 6 (csak DGP-NE96) l Kikapcsolt Bekapcsolt [6] Ajtó Partíció 6-hoz rendelve (csak DGP-NE96) l Kikapcsolt Bekapcsolt [7] Partíció 7 (csak DGP-NE96) l Kikapcsolt Bekapcsolt [7] Ajtó Partíció 7-hez rendelve (csak DGP-NE96) l Kikapcsolt Bekapcsolt [8] Partíció 8 (csak DGP-NE96) l Kikapcsolt Bekapcsolt [8] Ajtó Partíció 8-hez rendelve (csak DGP-NE96) l Kikapcsolt Bekapcsolt SZEKCIÓ [003]: Általános opciók 1 SZEKCIÓ [004]: Általános opciók 2 Opció KI BE Opció KI BE [1] Kódbevitel kijelzés Kikapcsolt l Bekapcsolt [1] Némítás Kikapcsolt l Bekapcsolt [2] Kilépés késleltetés kijelzõ Kikapcsolt l Bekapcsolt [2] Kilépés késleltetés csipogás l Kikapcsolt Bekapcsolt [3] Belépés késleltetés kijelzés Kikapcsolt l Bekapcsolt [3] Ajtó Nyitva Maradt elõ-riasztás l Kikapcsolt Bekapcsolt [4] Bizalmas mód Kikapcsolt l Bekapcsolt [4] Csipog zóna zárásra Kikapcsolt l Bekapcsolt (nem UL telepítésekhez) [5] Kilépés Titkos módból Kód megadás l Gombnyomás [5] Ajtó Nyitva M. Riasztás Feedback l Néma Hangos [6] Jövõbeli használat 1 N/A 1 N/A [6] Ajtó Nyitva Maradt Riasztás következik Riasztás visszaáll 1 Csipogás idõzítõ [7] Jövõbeli használat 1 N/A 1 N/A [7] Ajtó Kényszerített Riasztás l Néma Hangos [8] Idõ kijelzés opció éé/hh/nn 1 nn/hh/éé [8] Ajtó Kényszerített Riasztás Riasztás visszaáll 1 Csipogás idõzítõ SZEKCIÓ [005] : Csipog hibára SZEKCIÓ [006]: PGM és szabotázs opciók Opció KI BE Opció KI BE [1] Rendszer és Órahiba csipogás Kikapcsolt l Bekapcsolt [1] PGM állapot N.O. 1N.C. [2] Kommunikátor hiba csipogás Kikapcsolt l Bekapcsolt Szekció/opció csak DGP2-641R/RB esetén áll rendelkezésre Szekció/opció csak DGP2-641/BL esetén áll rendelkezésre [2] PGM deaktiválás mód Deaktiválás Esemény 1 PGM idõzítõ [3] Modul és Kombusz hiba csipogás Kikapcsolt l Bekapcsolt [3] PGM idõalap 1 másodperc 1 1 perc [4] Minden zóna hiba csipog Kikapcsolt l Bekapcsolt [4] PGM elhagyás Kikapcsolt l Bekapcsolt [5] - [6] Jövõbeli használat 1 N/A 1 N/A [5] Kezelõ szabotázs Kikapcsolt l Bekapcsolt [7] Idõ formátum 24órás óra 1 12órás óra [6] - [8] Jövõbeli használat 1 N/A 1 N/A [8] Jövõbeli használat 1 N/A 1 N/A Digiplex Modul programozói útmutató - 5

6 SZEKCIÓ [006]: Általános opciók 3 Opció KI BE Szekció/opció csak DGP2-641R/RB esetén áll [1] Kártya aktiválta ajtó nyitási ütem l Kikapcsolt. 1 másodperc rendelkezésre. [2] Ajtó Nyitva Maradt Riasztás Kikapcsolt l Bekapcsolt * Ez az opció nem kapcsolható BE és mindig [3] Ajtó Kényszerített Riasztás Kikapcsolt l Bekapcsolt KI állapotban marad. [4] PIN bevitel a kezelõn Bekapcsolt * [5] Kezelõ szabotázs Kikapcsolt l Bekapcsolt [6] Ajtó visszazár Kikapcsolt l Bekapcsolt [7] Jövõbeli használat 1 N/A 1 N/A [8] Nyitás REX-re Kikapcsolt l Bekapcsolt Szekció Adat Leírás Alap [007] / / ( másodperc) Titkos mód idõzítõ 120 [008] / / ( ; lásd, [3] opció a [006] szekcióban) PGM Idõzítõ 005 [008] / / ( másodperc) Ajtó nyitási periódus 005 [009] / / ( másodperc adódik a [008] szekcióba) Ajtó nyitási periódus bõvítés 015 [010] / / ( másodperc) Ajtó Nyitva Maradt Riasztás 060 [011] / / ( másodperc) Ajtó Nyitva Maradt elõ-riasztás idõzítõ 015 [012] / / ( másodperc) Csipog Ajtó nyitva maradt riasztáskor 005 [013] / / ( másodperc) Csipogás idõzítõ Ajtó kényszer nyitva riasztáshoz 005 Szekció/opció csak DGP2-641R/RB esetén áll rendelkezésre. Szekció/opció csak DGP2-641/BL esetén áll rendelkezésre Szekció [017] Ajtó nyitási ütem Start Idõ Vége Idõ Nap (BE vagy KI kapcsolható) Szekció/opció csak DGP2-641R/RB esetén áll rendelkezésre. Szekció [510]: Letöltés memóriakulcsról (PMC-3) DGP2-641R/RB. Szekció [520]: Feltöltés DGP2-641R/RB kezelõrõl memóriakulcsra (PMC-3). V H K Sz Cs P Szo SZN Ütem A: : : Ütem B: : : Esemény Csoport Jellemzõ Csoport Start # Vége # Szekció Szekció Szekció Szekció PGM aktiválás [009] / / [010] / / [011] / / [012] / / PGM deaktiválás [013] / / [014] / / [015] / / [016] / / Szekció/opció csak DGP2-641/BL esetén áll rendelkezésre. Csak és 070 Eseménycsoportok használhatók modul PGM programozásra. A PGM táblázat helye: 1. függelék: PGMek programozása a 41. oldalon. Üzenet programozás [101] [148], [200], [204] és [301] [396] között minden szekció egy, max. 16 karakteres üzenetet tartalmaz. A szekciók a következõ üzeneteket tartalmazzák: [101] [148] szekciók = Zóna 01 Zóna 48 megfelelõen [200] szekció = Paradox Security [201] [204] szekciók = Elsõ terület, Második terület, Harmadik terület, és Negyedik terület [301] [396] szekciók = Kód 01 Kód 96 megfelelõen Miután belépett a kívánt üzenetnek megfelelõ szekcióba, az üzenet elõreprogramozható, igény szerint, lásd 1. táblázat. Például, [101] szekcióban Zóna 01 átírható Bejárati ajtó -ra. 6 - Digiplex Modul programozói útmutató

7 1. táblázat: Üzenet programozás speciális funkció gombok Gomb Funkció Részletek [STAY] Szóköz A [STAY] gomb megnyomásával szóköz illeszthetõ az aktuális kurzor pozícióba. [FORCE] Törlés A [FORCE] gomb megnyomásával törölhetõ egy karakter vagy szóköz illeszthetõ az aktuális kurzor pozícióba. [ARM] Törlés végig Az [ARM] gomb megnyomásával törli a kurzor pozícióban és attól jobbra lévõ összes karaktert és üres helyet [DISARM] Numerikus/ Alfanumerikus A [DISARM] gombbal lehet váltani numerikus és alfanumerikus gombok közöt oda-vissza. Numerikus: A gombok [0] és [9] között megfelelnek a számoknak 0 és 9 között. Alfanumerikus: lásd, 2. táblázat alább. [BYP] Kis/Nagybetû A [BYP] gomb megnyomásával válthat kis- és nagybetû között oda-vissza. [MEM] Speciális karakterek A [MEM] gomb megnyomásával a kurzor vilogó fekete négyzetre vált. Az alábbi 3. táblázat, adja meg a kívánt karakter 3-jegyû számát. 2. táblázat: Alfanumerikus gombok Gomb Egyszer nyomva Kétszer nyomva Háromszor nyomva [1] A B C [2] D E F [3] G H I [4] J K L [5] M N O [6] P Q R [7] S T U [8] V W X [9] Y Z 3. táblázat: Speciális karakterek Digiplex Modul programozói útmutató - 7

8 Memóriakulcs használata [510] Minden letöltése a memóriakulcsról (LCD szekciók [001] - [396] és minden címke és üzenet) az LCD kezelõre. [520] LCD kezelõ szekciók [001] - [396]-ig és minden címke és üzenet másolása a memóriakulcsra. Memóriakulcs tartalmának letöltése LCD kezelõre 1) Illessze a memóriakulcsot a kezelõ KEY csatlakozójába. 2) A memóriakulcs tartalmának letöltéséhez lépjen a kezelõ programozási módjába, majd a [510] szekcióba. 3) Miután a kezelõ megerõsítést csippan, várjon a második megerõsítõ csippanásra, majd távolítsa el a memóriakulcsot. Az LCD kezelõ tartalmának memóriakulcsra másolása 1) Illessze a memóriakulcsot a kezelõ KEY csatlakozójába. Az írásvédõ jumpernek rajta kell lennie (Memóriakulcs (PMC-3) alább). 2) A tartalom memóriakulcsra másolásához lépjen a kezelõ programozási módjába, majd a [520] szekcióba. 3) Miután a kezelõ megerõsítést csippan, várjon a második megerõsítõ csippanásra, majd távolítsa el a memóriakulcsot. Távolítsa el a memóriakulcs jumperét a véletlen törlés elkerülése érdekében. Memóriakulcs (PMC-3) Jumper BE állásban: Tartalom másolható és letölthetõ. PMC-3 Jumper KI állásban: A memóriakulcs tartalma nem írható felül. A memóriakulcs csak olyan kezelõvel mûködik, mely modelszámában DGP2 vagy DNE elõtag szerepel. Csak a PMC-3 memóriakulcs mûködik DGP2 és DNE kezelõkkel. Kombusz voltméter A kombusz áramellátásának ellenõrzéséhez tartsa nyomva a [0] gombot, adja meg a [TELEPÍTÕKÓDOT], majd nyomja meg az [ACC] gombot. Ha az érték 10.5V vagy annál kevesebb jelzi, hogy a feszültség túl alacsony. A feszültség csökkenhet a központ akku tesztje alatt. 8 - Digiplex Modul programozói útmutató

9 48-zónás LED kezelõ DGP2-648 V1.0 Ez a modell nem támogatja a telepítõ programozást, ezért ezzel a bezendezéssel nem programozhat más modulokat vagy központot a kombuszon. Szekció Adat Leírás Alap [001] / / ( )* Partíció 1 kijelzõ 001 = (LED A1) [002] / / ( )* Partíció 2 kijelzõ 002 = (LED A2) [003] / / ( )* Partíció 3 kijelzõ 003 = (LED A3) [004] / / ( )* Partíció 4 kijelzõ 004 = (LED A4) [005] / / ( )* Partíció 5 kijelzõ 000 [006] / / ( )* Partíció 6 kijelzõ 000 [007] / / ( )* Partíció 7 kijelzõ 000 [008] / / ( )* Partíció 8 kijelzõ 000 *000=kikapcsolt; 001=A1; 002=A2; 003=A3; 004=A4. Ne rendelje ugyanazt a kijelzõszámot több szekcióhoz. Maximum 4 partíció jeleníthetõ meg a kezelõn. = Alap beállítás SZEKCIÓ [009] : Kezelõ opciók SZEKCIÓ [010] : Csipog hibára Opció KI BE Opció KI BE [1] [1] Csipog Rendszerhibára/ Bizalmas mód Kikapcsolt l Bekapcsolt Óravesztésre Kikapcsolt l Bekapcsolt [2] Kilép bizalmas módból Nyomjon gombot 1 Adja meg a kódot [2] Csipog kommunikációs hibára Kikapcsolt l Bekapcsolt [3] Némítás Kikapcsolt l Bekapcsolt [3] Csipog Modul / Kombusz hibára Kikapcsolt l Bekapcsolt [4] Csipog kilépés késleltetésre l Kikapcsolt Bekapcsolt [4] Csipog zóna hibára Kikapcsolt l Bekapcsolt [5] Csipog zóna zárásra Kikapcsolt l Bekapcsolt [5] - [8] Jövõbeli használat 1 N/A 1 N/A [6] - [8] Jövõbeli használat 1 N/A 1 N/A SZEKCIÓ [011] : PGM és kezelõ szabotázs opciók Opció KI BE [1] PGM állapot N.O. 1N.C. [2] PGM deaktiválás mód Deaktiválás 1 PGM idõzítõ esemény [3] PGM idõalap 1 másodperc 1 1 perc [4] Jövõbeli használat 1 N/A 1 N/A [5] Kezelõ szabotázs Kikapcsolt l Bekapcsolt [6] - [8] Jövõbeli használat 1 N/A 1 N/A Szekció Adat Leírás Alap [012] / / ( másodperc) Titkos mód idõzítõ 120 [013] / / ( ; lásd, [3] opció a [011] szekcióban) PGM Idõzítõ 005 Digiplex Modul programozói útmutató - 9

10 Esemény Csoport Jellemzõ Csoport Start # Vége # Szekció Szekció Szekció Szekció PGM aktiválás [014] / / [015] / / [016] / / [017] / / PGM deaktiválás [018] / / [019] / / [020] / / [021] / / PGM táblázatot lásd, 1. függelék: PGMek programozása a 41. oldalon. Csak eseménycsoportok használhatók modul PGM programozásra. Szekció Leírás [030] PGM teszt: Aktiválja a PGM-et 8 másodpercre, így ellenõrzi a PGM megfelelõ mûködését. [040] Zóna kijelzõ reset: Reseteli a [101] [196] zóna kijelzõ szekciókat az alapértelmezett értékekre. Szekció LED szám Kijelzett zóna Zóna kijelzõ Alap Szekció LED szám Kijelzett zóna Alap Szekció LED szám Kijelzett zóna [101] / / Zóna [133] / / Zóna [165] / / Zóna [102] / / Zóna [134] / / Zóna [166] / / Zóna [103] / / Zóna [135] / / Zóna [167] / / Zóna [104] / / Zóna [136] / / Zóna [168] / / Zóna [105] / / Zóna [137] / / Zóna [169] / / Zóna [106] / / Zóna [138] / / Zóna [170] / / Zóna [107] / / Zóna [139] / / Zóna [171] / / Zóna [108] / / Zóna [140] / / Zóna [172] / / Zóna [109] / / Zóna [141] / / Zóna [173] / / Zóna [110] / / Zóna [142] / / Zóna [174] / / Zóna [111] / / Zóna [143] / / Zóna [175] / / Zóna [112] / / Zóna [144] / / Zóna [176] / / Zóna [113] / / Zóna [145] / / Zóna [177] / / Zóna [114] / / Zóna [146] / / Zóna [178] / / Zóna [115] / / Zóna [147] / / Zóna [179] / / Zóna [116] / / Zóna [148] / / Zóna [180] / / Zóna [117] / / Zóna [149] / / Zóna [181] / / Zóna [118] / / Zóna [150] / / Zóna [182] / / Zóna [119] / / Zóna [151] / / Zóna [183] / / Zóna [120] / / Zóna [152] / / Zóna [184] / / Zóna [121] / / Zóna [153] / / Zóna [185] / / Zóna [122] / / Zóna [154] / / Zóna [186] / / Zóna [123] / / Zóna [155] / / Zóna [187] / / Zóna [124] / / Zóna [156] / / Zóna [188] / / Zóna [125] / / Zóna [157] / / Zóna [189] / / Zóna [126] / / Zóna [158] / / Zóna [190] / / Zóna [127] / / Zóna [159] / / Zóna [191] / / Zóna [128] / / Zóna [160] / / Zóna [192] / / Zóna [129] / / Zóna [161] / / Zóna [193] / / Zóna [130] / / Zóna [162] / / Zóna [194] / / Zóna [131] / / Zóna [163] / / Zóna [195] / / Zóna [132] / / Zóna [164] / / Zóna [196] / / Zóna A kezelõ akár 48 zónát is kijelez, bár 1-96 között bármelyik zóna választható. Ne rendeljen több LED számot egy zónához. Alap 10 - Digiplex Modul programozói útmutató

11 Annunciator modul DGP2-ANC1 V1.0 A DGP2-ANC1 a Winload szoftverrel programozható vagy a központ Modul másolás jellemzõjével. Bõvebb információ a Digiplex (DGP- 848 vagy DGP-NE96) Ismertetõ és telepítõ kézikönyvben található. A DGP2-ANC1 sorozatszáma a modul PC lapján található. = Alap beállítás SZEKCIÓ [001] : Partíció Kijelölés SZEKCIÓ [002] : Általános opciók 1 Opció KI BE Opció KI BE [1] Partíció 1 l Kikapcsolt Bekapcsolt [1] Csengõ némítás mód* Kikapcsolt l Bekapcsolt [2] Partíció 2 l Kikapcsolt Bekapcsolt [2] Csipog rendszer hibára Kikapcsolt l Bekapcsolt [3] Partíció 3 l Kikapcsolt Bekapcsolt [3] Csipog kommunikációs hibára Kikapcsolt l Bekapcsolt [4] Partíció 4 l Kikapcsolt Bekapcsolt [4] Csipog Modul / Kombusz hibára Kikapcsolt l Bekapcsolt [5] Partíció 5 (csak DGP-NE96) l Kikapcsolt Bekapcsolt [5] Zóna hiba Kikapcsolt l Bekapcsolt [6] Partíció 6 (csak DGP-NE96) l Kikapcsolt Bekapcsolt [6] - [8] Jövõbeli használat 1 N/A 1 N/A [7] Partíció 7 (csak DGP-NE96) l Kikapcsolt Bekapcsolt [8] Partíció 8 (csak DGP-NE96) l Kikapcsolt Bekapcsolt *Ahhoz, hogy [2] [5] opciók mûködjenek, az [1] opciót ki kell kapcsolni. Szekciószám [003] Állapot kijelzõ mód / / (Adjon meg értéket 000 és 005 között, ezzel állítható be, mely állapotot jelezze ki az Annunciator; Alap: 000) 000 = Partíció állapot, = Jövõbeli használat, 004 = Zóna 01 48, 005 = Zóna Digiplex Modul programozói útmutató - 11

12 Nagybiztonságú kültéri digitális mozgásérzékelõ Mûködési mód A Digigard DG85 két mûködési módban funkcionál (4. táblázat, alább): DGP2 mód vagy Relé mód. Amikor relé módban van, a DG85 standard mozgásérzékelõként mûködik, és riasztás és szabotázs jeleit reléken keresztül küldi. DGP2 módban, a DG85 DGP2 mozgásérzékelõként mûködik, riasztás, szabotázs jeleit, adat és érzékelõ beállításait a kombuszon küldi. DGP2 módban, a szekció programozás és a kézi programozás használható beállítások programozására. Relé módban, csak kézi programozással programozhatók a beállítások (lásd 4. táblázat alább). A DIP kapcsolók elhelyezkedése a DG85 bekötési rajzon látható33. oldal. DIP kapcsoló 1: KI BE = Relé mód (alap) = DGP2 mód DG85 V1.1 Beállítások A DIP kapcsolók és a Trimpot elhelyezkedése a DG85 bekötési rajzon látható33. oldal. Jellemzõ Beállítás 4. táblázat: DG85 beállítások Programozás Szekció programozás 1 Kézi beállítások 2 Jelfeldolgozás mód LED Dual [001] [1] = KI DIP kapcsoló 2 = KI Szimpla [001] [1] = BE DIP kapcsoló 2 = BE Kikapcsolt [001] [2] = KI DIP kapcsoló 3 = KI Bekapcsolt [001] [2] = BE DIP kapcsoló 3 = BE Mozgásjel jelzés Kikapcsolt Bekapcsolt [001] [3] = KI [001] [3] = BE Bekapcsolt, ha DIP kapcsoló 3 = BE 3 Kikapcsolt [001] [5] = KI N/A Szabotázs felismerés Bekapcsolt [001] [5] = BE N/A Érzékenység = 10 Alap beállítás 1 Csak DGP2 módban (lásd, Mûködési mód feljebb). [002] 000(legalacsonyabb érzékenység)- 010(legmagasabb) Trimpot Csak DGP2 vagy Relé módban (lásd, Mûködési mód feljebb). 3 4 Ez a jellemzõ Relé módban mindig bekapcsolt. Az érzékenység kézi beállításához, vegye le az elõlapot, és csavarhúzóval fordítsa el a trimpotot órajárásával megegyezõ irányba az érzékelõ érzékenységének növeléséhez vagy ellentétesen a csökkentéséhez. A trimpot 360 fokban fordítható. Az érzékenység beállítás megállapításához távolítsa el a burkolatot és számolja meg, hányszor villan a LED. Ha az érzékenység hatos, a LED hatszor villan fel. Olyan esetekben, amikor egy beállítás manuálisan és szekció programozással egyaránt állítható, ellentmondás lehet a DIP kapcsoló és a hozzátartozó szekció beállítása között. Ilyenkor, az utolsó változás határozza meg a beállítást. Például, ha kikapcsolja a LED-et a szekció programozásban, a DIP kapcsoló viszont azt fogja mutatni, hogy be van kapcsolva, bár a LED tényleg kikapcsolt Digiplex Modul programozói útmutató

13 Mozgásérzékelõk DGP2-50 V2.0 DGP2-60 V2.0 DGP2-70 V2.0 SZEKCIÓ [001] : Általános opciók Opció KI BE [1] Szimpla/Dual szélsõérték feldolgozás [2] Riasztás jelzés (piros LED 5 másodpercig világít) [3] Mozgásjel jelzés (piros LED villog) [4] Nincs mozgásjel jelzés (zöld LED villog) 1 Dual szélsõérték l Kikapcsolt l Kikapcsolt l Kikapcsolt = Alap beállítás Szimpla szélsõérték Bekapcsolt Bekapcsolt Bekapcsolt [5] Szabotázs felismerés Kikapcsolt l Bekapcsolt [6] Jövõbeli használat 1 N/A 1 N/A [7] Jövõbeli használat 1 N/A 1 N/A [8] Jövõbeli használat 1 N/A 1 N/A Szekciószá m [002] Digitális pajzs beállítás / / ( érzékenység; Alap: 002) 000 = Leggyengébb pajzs, 001 = Gyenge pajzs, 002 = Normál pajzs, 003 = Magas pajzs Digiplex Modul programozói útmutató - 13

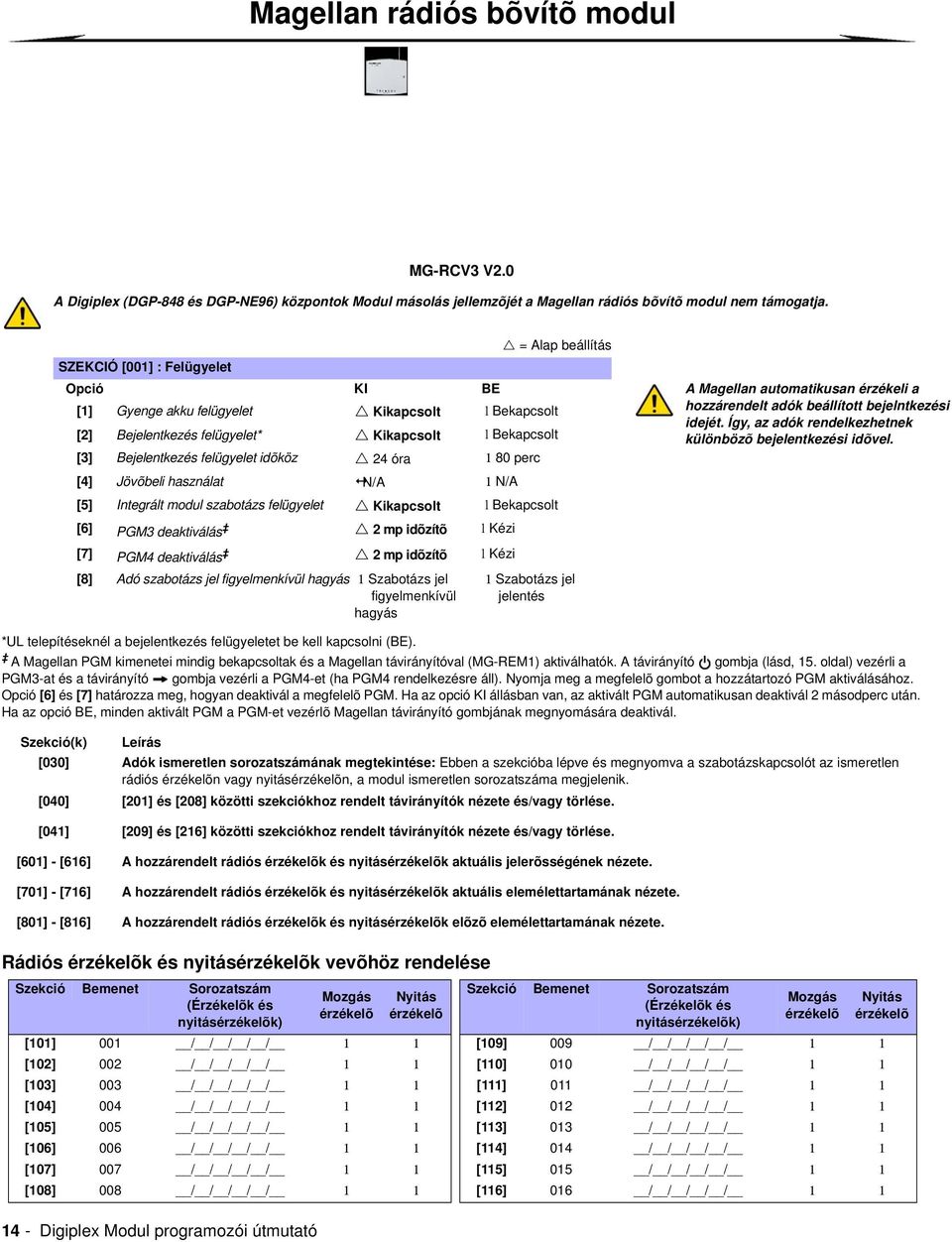

14 Magellan rádiós bõvítõ modul MG-RCV3 V2.0 A Digiplex (DGP-848 és DGP-NE96) központok Modul másolás jellemzõjét a Magellan rádiós bõvítõ modul nem támogatja. *UL telepítéseknél a bejelentkezés felügyeletet be kell kapcsolni (BE). A Magellan PGM kimenetei mindig bekapcsoltak és a Magellan távirányítóval (MG-REM1) aktiválhatók. A távirányító gombja (lásd, 15. oldal) vezérli a PGM3-at és a távirányító gombja vezérli a PGM4-et (ha PGM4 rendelkezésre áll). Nyomja meg a megfelelõ gombot a hozzátartozó PGM aktiválásához. Opció [6] és [7] határozza meg, hogyan deaktivál a megfelelõ PGM. Ha az opció KI állásban van, az aktivált PGM automatikusan deaktivál 2 másodperc után. Ha az opció BE, minden aktivált PGM a PGM-et vezérlõ Magellan távirányító gombjának megnyomására deaktivál. Rádiós érzékelõk és nyitásérzékelõk vevõhöz rendelése 14 - Digiplex Modul programozói útmutató = Alap beállítás SZEKCIÓ [001] : Felügyelet Opció KI BE A Magellan automatikusan érzékeli a [1] Gyenge akku felügyelet Kikapcsolt l Bekapcsolt hozzárendelt adók beállított bejelntkezési idejét. Így, az adók rendelkezhetnek [2] Bejelentkezés felügyelet* Kikapcsolt l Bekapcsolt különbözõ bejelentkezési idõvel. [3] Bejelentkezés felügyelet idõköz 24 óra 1 80 perc [4] Jövõbeli használat N/A 1 N/A [5] Integrált modul szabotázs felügyelet Kikapcsolt l Bekapcsolt [6] PGM3 deaktiválás 2 mp idõzítõ l Kézi [7] PGM4 deaktiválás 2 mp idõzítõ l Kézi [8] Adó szabotázs jel figyelmenkívül hagyás 1 Szabotázs jel figyelmenkívül hagyás 1 Szabotázs jel jelentés Szekció(k) Leírás [030] Adók ismeretlen sorozatszámának megtekintése: Ebben a szekcióba lépve és megnyomva a szabotázskapcsolót az ismeretlen rádiós érzékelõn vagy nyitásérzékelõn, a modul ismeretlen sorozatszáma megjelenik. [040] [201] és [208] közötti szekciókhoz rendelt távirányítók nézete és/vagy törlése. [041] [209] és [216] közötti szekciókhoz rendelt távirányítók nézete és/vagy törlése. [601] - [616] A hozzárendelt rádiós érzékelõk és nyitásérzékelõk aktuális jelerõsségének nézete. [701] - [716] A hozzárendelt rádiós érzékelõk és nyitásérzékelõk aktuális elemélettartamának nézete. [801] - [816] A hozzárendelt rádiós érzékelõk és nyitásérzékelõk elõzõ elemélettartamának nézete. Szekció Bemenet Sorozatszám (Érzékelõk és nyitásérzékelõk) Mozgás érzékelõ Nyitás érzékelõ Szekció Bemenet Sorozatszám (Érzékelõk és nyitásérzékelõk) Mozgás érzékelõ [101] 001 / / / / / 1 1 [109] 009 / / / / / 1 1 [102] 002 / / / / / 1 1 [110] 010 / / / / / 1 1 [103] 003 / / / / / 1 1 [111] 011 / / / / / 1 1 [104] 004 / / / / / 1 1 [112] 012 / / / / / 1 1 [105] 005 / / / / / 1 1 [113] 013 / / / / / 1 1 [106] 006 / / / / / 1 1 [114] 014 / / / / / 1 1 [107] 007 / / / / / 1 1 [115] 015 / / / / / 1 1 [108] 008 / / / / / 1 1 [116] 016 / / / / / 1 1 Nyitás érzékelõ

15 Távirányító programozás Távirányító rendelése vevõhöz Távirányító rendelése felhasználókódhoz Távirányítógomb programozás (lásd, 5 és 6 táblázat, alább) Szekció és felhasználónév Szekció Felhasználószám Szekció ( / ) ( / ) ( + / + ) ( + / + ) [201] : [301] / / [401] ( / ) ( / ) ( / ) ( / ) [202] : [302] / / [402] ( / ) ( / ) ( / ) ( / ) [203] : [303] / / [403] ( / ) ( / ) ( / ) ( / ) [204] : [304] / / [404] ( / ) ( / ) ( / ) ( / ) [205] : [305] / / [405] ( / ) ( / ) ( / ) ( / ) [206] : [306] / / [406] ( / ) ( / ) ( / ) ( / ) [207] : [307] / / [407] ( / ) ( / ) ( / ) ( / ) [208] : [308] / / [408] ( / ) ( / ) ( / ) ( / ) [209] : [309] / / [409] ( / ) ( / ) ( / ) ( / ) [210] : [310] / / [410] ( / ) ( / ) ( / ) ( / ) [211] : [311] / / [411] ( / ) ( / ) ( / ) ( / ) [212] : [312] / / [412] ( / ) ( / ) ( / ) ( / ) [213] : [313] / / [413] ( / ) ( / ) ( / ) ( / ) [214] : [314] / / [414] ( / ) ( / ) ( / ) ( / ) [215] : [315] / / [415] ( / ) ( / ) ( / ) ( / ) [216] : [316] / / [416] ( / ) ( / ) ( / ) ( / ) = Ezek a gombkombinációk nem állnak rendelkezésre az MG-REM1 távirányító esetén és nem programozhatók. 5. táblázat: Távirányítógomb választás [0] = Gomb tiltva [8] = Pánik 2 [1] = Szokásos élesítés [9] = Pánik 3 MG-REM1 Négygombos távirányító [2] = Stay élesítés [A] = Füsz reset [3] = Azonnali élesítés [B] = Eszközgomb 1* [4] = Kényszer élesítés [C] = Eszközgomb 2* [5] = Hatástalanítás [D] = Eszközgomb 3* [6] = Stay/Azonnali hatástalanítás [E] = Eszközgomb 4* [7] = Pánik 1 [F] = Eszközgomb 5* *Mivel a Magellan PGM kimenetei mindig bekapcsoltak és csak a és megfelelõ Magellan távirányító gombokkal aktiválhatók, az Eszközgomb opciók csak a rendszerhez kapcsolt más modulokon lévõ PGM-ekre vonatkoznak. DGP-848 rendszereknél, lásd PGM táblázat (Elsõ jegy: 8) a Digiplex DGP-848 Programozói útmutatóban. DGP-NE96 rendszereknél, lásd PGM táblázat (Eseménycsoport: 048; Jellemzõ csoport: 000; Start#001 Vége#005) a DGP-NE96 Programozói útmutatóban. A Pánik jellemzõt be kell kapcsolni a központon. Csak az élesítés és hatástalanítás funkciók UL listásak. 6. táblázat: Hexadecimális programozás LCD kezelõk [0] - [9] = 0 és 9 közötti értékek megfelelõen [DISARM] = D [STAY] = A [BYP] = E [FORCE] = B [MEM] = F [ARM] = C [CLEAR] [ENTER] = Az aktuális adat mentése és lépés a következõ szekcióba = Kilépés a szekcióból mentés nélkül [0] - [9] [#] = 0 és 9 közötti értékek megfelelõen = A F (a [#] gombbal léptethet a kívánt betûig) Grafica kezelõk Jobb mûveletgomb (Kilép) Középsõ mûveletgomb (Ment) = Kilépés a szekcióból mentés nélkül = Az aktuális adat mentése és lépés a következõ szekcióba Digiplex Modul programozói útmutató - 15

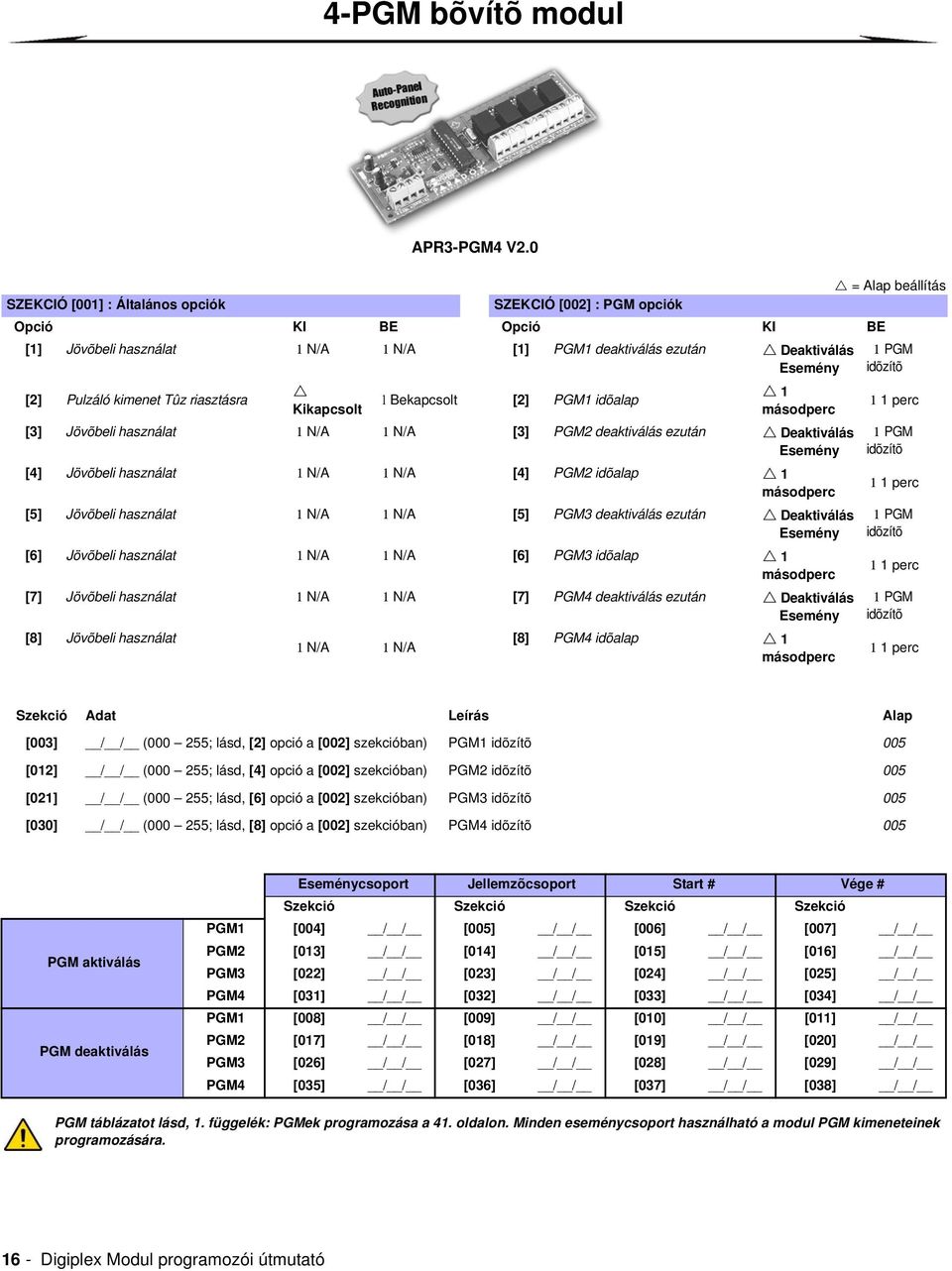

16 4-PGM bõvítõ modul APR3-PGM4 V2.0 = Alap beállítás SZEKCIÓ [001] : Általános opciók SZEKCIÓ [002] : PGM opciók Opció KI BE Opció KI BE [1] Jövõbeli használat 1 N/A 1 N/A [1] PGM1 deaktiválás ezután Deaktiválás Esemény [2] Pulzáló kimenet Tûz riasztásra Kikapcsolt l Bekapcsolt [2] PGM1 idõalap 1 másodperc [3] Jövõbeli használat 1 N/A 1 N/A [3] PGM2 deaktiválás ezután Deaktiválás Esemény [4] Jövõbeli használat 1 N/A 1 N/A [4] PGM2 idõalap 1 másodperc [5] Jövõbeli használat 1 N/A 1 N/A [5] PGM3 deaktiválás ezután Deaktiválás Esemény [6] Jövõbeli használat 1 N/A 1 N/A [6] PGM3 idõalap 1 másodperc [7] Jövõbeli használat 1 N/A 1 N/A [7] PGM4 deaktiválás ezután Deaktiválás Esemény [8] Jövõbeli használat 1 N/A 1 N/A [8] PGM4 idõalap 1 másodperc 1 PGM idõzítõ 1 1 perc 1 PGM idõzítõ 1 1 perc 1 PGM idõzítõ 1 1 perc 1 PGM idõzítõ 1 1 perc Szekció Adat Leírás Alap [003] / / ( ; lásd, [2] opció a [002] szekcióban) PGM1 idõzítõ 005 [012] / / ( ; lásd, [4] opció a [002] szekcióban) PGM2 idõzítõ 005 [021] / / ( ; lásd, [6] opció a [002] szekcióban) PGM3 idõzítõ 005 [030] / / ( ; lásd, [8] opció a [002] szekcióban) PGM4 idõzítõ 005 PGM aktiválás PGM deaktiválás Eseménycsoport Jellemzõcsoport Start # Vége # Szekció Szekció Szekció Szekció PGM1 [004] / / [005] / / [006] / / [007] / / PGM2 [013] / / [014] / / [015] / / [016] / / PGM3 [022] / / [023] / / [024] / / [025] / / PGM4 [031] / / [032] / / [033] / / [034] / / PGM1 [008] / / [009] / / [010] / / [011] / / PGM2 [017] / / [018] / / [019] / / [020] / / PGM3 [026] / / [027] / / [028] / / [029] / / PGM4 [035] / / [036] / / [037] / / [038] / / PGM táblázatot lásd, 1. függelék: PGMek programozása a 41. oldalon. Minden eseménycsoport használható a modul PGM kimeneteinek programozására Digiplex Modul programozói útmutató

17 1-PGM bõvítõ modul APR3-PGM1 V2.0 = Alap beállítás SZEKCIÓ [001] : Általános opciók SZEKCIÓ [002] : PGM opciók Opció KI BE Opció KI BE [1] Jövõbeli használat 1 N/A 1 N/A [1] PGM deaktiválás ezután Deaktiválás esemény [2] Pulzáló kimenet Tûz riasztásra Kikapcsolt l Bekapcsolt [2] PGM idõalap 1 másodperc [3] - [8] Jövõbeli használat 1 N/A 1 N/A [3] - [8] Jövõbeli használat 1 N/A 1 N/A 1 PGM idõzítõ 1 1 perc Szekció Adat Leírás Alap [003] / / ( ; lásd, [2] opció a [002] szekcióban) PGM Idõzítõ 005 Eseménycsoport Jellemzõcsoport Start # Vége # Szekció Szekció Szekció Szekció PGM aktiválás [004] / / [005] / / [006] / / [007] / / PGM deaktiválás [008] / / [009] / / [010] / / [011] / / PGM táblázatot lásd, 1. függelék: PGMek programozása a 41. oldalon. Minden eseménycsoport használható a modul PGM kimeneteinek programozására. Digiplex Modul programozói útmutató - 17

18 8-zónás bõvítõ modul APR3-ZX8 V2.0 SZEKCIÓ [001] : Általános opciók Opció KI BE [1] Szabotázs felismerés BE = Bemenet 8 (Z8) lesz a szabotázs bemenet Kikapcsolt [2] PGM deaktiválás ezután Deaktiválás esemény = Alap beállítás l Bekapcsolt 1 PGM idõzítõ [3] PGM normál állapot N.O. 1N.C. [4] 1 PGM idõalap 1 1 perc másodperc [5] - [8] Jövõbeli használat 1 N/A 1 N/A Bemenetsebe sség Bemenet 001 / 009 Bemenet 002 / 010 Bemenet 003 / 011 Bemenet 004 / 012 Idõalap ( )* Idõérték ( ) Alap [002] / / [003] / / 600emp [004] / / [005] / / 600emp [006] / / [007] / / 600emp [008] / / [009] / / 600emp Bemenetsebe sség Bemenet 005 / 013 Bemenet 006 / 014 Bemenet 007 / 015 Bemenet 008 / 016 Idõalap ( )* Idõérték ( ) Alap [010] / / [011] / / 600emp [012] / / [013] / / 600emp [014] / / [015] / / 600emp [016] / / [017] / / 600emp * Ha Szint programozást használ (1. oldal), Alapidõhöz nyomja meg a és gombot a 000 és 002 közötti érték kiválasztásához, majd nyomja meg az [ENTER] gombot. Alapidõ szorzók: 000 = 15 emp, 001 = 1 másodperc, 002 = 1 perc. Szekció Adat Leírás Alap [018] / / ( ; lásd, [4] opció a [001] szekcióban) PGM Idõzítõ 005 Eseménycsoport Jellemzõcsoport Start # Vége # Szekció Szekció Szekció Szekció PGM aktiválás [019] / / [020] / / [021] / / [022] / / PGM deaktiválás [023] / / [024] / / [025] / / [026] / / PGM táblázatot lásd, 1. függelék: PGMek programozása a 41. oldalon. Csak eseménycsoportok használhatók modul PGM programozásra. Szekció Leírás [030] PGM teszt: Aktiválja a PGM-et 8 másodpercre, így ellenõrzi a PGM megfelelõ mûködését Digiplex Modul programozói útmutató

19 4-zónás bõvítõ modul APR3-ZX4 V1.0 = Alap beállítás SZEKCIÓ [001] : Általános opciók Opció KI BE [1] Szabotázs felismerés Kikapcsolt l Bekapcsolt BE = Bemenet 4 (Z4) lesz a szabotázs bemenet [2] - [8] Jövõbeli használat 1 N/A 1 N/A Bemenetsebesség Idõalap ( )* Idõérték ( ) Alap Bemenet 001 [002] / / [003] / / 600emp Bemenet 002 [004] / / [005] / / 600emp Bemenet 003 [006] / / [007] / / 600emp Bemenet 004 [008] / / [009] / / 600emp Bemenet 005 (Bemenet 001 ATZ-je) [010] / / [011] / / 600emp Bemenet 006 (Bemenet 002 ATZ-je) [012] / / [013] / / 600emp Bemenet 007 (Bemenet 003 ATZ-je) [014] / / [015] / / 600emp Bemenet 008 (Bemenet 004 ATZ-je) [016] / / [017] / / 600emp * Ha Szint programozást használ (1. oldal), Alapidõhöz nyomja meg a és gombot a 000 és 002 közötti érték kiválasztásához, majd nyomja meg az [ENTER] gombot. Alapidõ szorzók: 000 = 15 emp, 001 = 1 másodperc, 002 = 1 perc. Digiplex Modul programozói útmutató - 19

20 1-zónás bõvítõ modul DGP2-ZX1 V2.0 BEMENETSEBESSÉG = IDÕALAP x IDÕÉRTÉK (Alap: 600emp) Idõalap ( )* = Alap beállítás SZEKCIÓ [001] : Általános opciók Opció KI BE [1] Szabotázs felismerés Kikapcsolt l Bekapcsolt [2] - [8] Jövõbeli használat 1 N/A 1 N/A SZEKCIÓ Adat [002] / / * Ha Szint programozást használ (1. oldal), Alapidõhöz nyomja meg a és gombot a 000 és 002 közötti érték kiválasztásához, majd nyomja meg az [ENTER] gombot. Alapidõ szorzók: 000 = 15 emp, 001 = 1 másodperc, 002 = 1 perc. Idõérték ( ) SZEKCIÓ Adat [003] / / 20 - Digiplex Modul programozói útmutató

21 Nyomtató modul APR3-PRT1 V2.2 = Alap beállítás SZEKCIÓ [001] : Partíció Kijelölés SZEKCIÓ [002] : Zónaállapot (1 8) automatikus nyomtatása Opció KI BE Opció KI BE [1] Partíció 1 l Kikapcsolt Bekapcsolt [1] Zóna 1 állapotának nyomtatása Kikapcsolt l Bekapcsolt [2] Partíció 2 Kikapcsolt l Bekapcsolt [2] Zóna 2 állapotának nyomtatása Kikapcsolt l Bekapcsolt [3] Partíció 3 Kikapcsolt l Bekapcsolt [3] Zóna 3 állapotának nyomtatása Kikapcsolt l Bekapcsolt [4] Partíció 4 Kikapcsolt l Bekapcsolt [4] Zóna 4 állapotának nyomtatása Kikapcsolt l Bekapcsolt [5] Partíció 5 (csak DGP-NE96) Kikapcsolt l Bekapcsolt [5] Zóna 5 állapotának nyomtatása Kikapcsolt l Bekapcsolt [6] Partíció 6 (csak DGP-NE96) Kikapcsolt l Bekapcsolt [6] Zóna 6 állapotának nyomtatása Kikapcsolt l Bekapcsolt [7] Partíció 7 (csak DGP-NE96) Kikapcsolt l Bekapcsolt [7] Zóna 7 állapotának nyomtatása Kikapcsolt l Bekapcsolt [8] Partíció 8 (csak DGP-NE96) Kikapcsolt l Bekapcsolt [8] Zóna 8 állapotának nyomtatása Kikapcsolt l Bekapcsolt SZEKCIÓ [003] : Zónaállapot (9 16) automatikus nyomtatása SZEKCIÓ [004] : Zónaállapot (17 24) automatikus nyomtatása Opció KI BE Opció KI BE [1] Zóna 9 állapotának nyomtatása Kikapcsolt l Bekapcsolt [1] Zóna 17 állapotának nyomtatása Kikapcsolt l Bekapcsolt [2] Zóna 10 állapotának nyomtatása Kikapcsolt l Bekapcsolt [2] Zóna 18 állapotának nyomtatása Kikapcsolt l Bekapcsolt [3] Zóna 11 állapotának nyomtatása Kikapcsolt l Bekapcsolt [3] Zóna 19 állapotának nyomtatása Kikapcsolt l Bekapcsolt [4] Zóna 12 állapotának nyomtatása Kikapcsolt l Bekapcsolt [4] Zóna 20 állapotának nyomtatása Kikapcsolt l Bekapcsolt [5] Zóna 13 állapotának nyomtatása Kikapcsolt l Bekapcsolt [5] Zóna 21 állapotának nyomtatása Kikapcsolt l Bekapcsolt [6] Zóna 14 állapotának nyomtatása Kikapcsolt l Bekapcsolt [6] Zóna 22 állapotának nyomtatása Kikapcsolt l Bekapcsolt [7] Zóna 15 állapotának nyomtatása Kikapcsolt l Bekapcsolt [7] Zóna 23 állapotának nyomtatása Kikapcsolt l Bekapcsolt [8] Zóna 16 állapotának nyomtatása Kikapcsolt l Bekapcsolt [8] Zóna 24 állapotának nyomtatása Kikapcsolt l Bekapcsolt SZEKCIÓ [005] : Zónaállapot (25 32) automatikus nyomtatása SZEKCIÓ [006]: Zónaállapot (33 40) automatikus nyomtatása Opció KI BE Opció KI BE [1] Zóna 25 állapotának nyomtatása Kikapcsolt l Bekapcsolt [1] Zóna 33 állapotának nyomtatása Kikapcsolt l Bekapcsolt [2] Zóna 26 állapotának nyomtatása Kikapcsolt l Bekapcsolt [2] Zóna 34 állapotának nyomtatása Kikapcsolt l Bekapcsolt [3] Zóna 27 állapotának nyomtatása Kikapcsolt l Bekapcsolt [3] Zóna 35 állapotának nyomtatása Kikapcsolt l Bekapcsolt [4] Zóna 28 állapotának nyomtatása Kikapcsolt l Bekapcsolt [4] Zóna 36 állapotának nyomtatása Kikapcsolt l Bekapcsolt [5] Zóna 29 állapotának nyomtatása Kikapcsolt l Bekapcsolt [5] Zóna 37 állapotának nyomtatása Kikapcsolt l Bekapcsolt [6] Zóna 30 állapotának nyomtatása Kikapcsolt l Bekapcsolt [6] Zóna 38 állapotának nyomtatása Kikapcsolt l Bekapcsolt [7] Zóna 31 állapotának nyomtatása Kikapcsolt l Bekapcsolt [7] Zóna 39 állapotának nyomtatása Kikapcsolt l Bekapcsolt [8] Zóna 32 állapotának nyomtatása Kikapcsolt l Bekapcsolt [8] Zóna 40 állapotának nyomtatása Kikapcsolt l Bekapcsolt Digiplex Modul programozói útmutató - 21

22 = Alap beállítás SZEKCIÓ [007] : Zónaállapot (41 48) automatikus nyomtatása SZEKCIÓ [008] : Zónaállapot (49 56) automatikus nyomtatása Opció KI BE Opció KI BE [1] Zóna 41 állapotának nyomtatása Kikapcsolt l Bekapcsolt [1] Zóna 49 állapot nyomtatása(dgp-ne96) Kikapcsolt l Bekapcsolt [2] Zóna 42 állapotának nyomtatása Kikapcsolt l Bekapcsolt [2] Zóna 50 állapot nyomtatása(dgp-ne96) Kikapcsolt l Bekapcsolt [3] Zóna 43 állapotának nyomtatása Kikapcsolt l Bekapcsolt [3] Zóna 51 állapot nyomtatása(dgp-ne96) Kikapcsolt l Bekapcsolt [4] Zóna 44 állapotának nyomtatása Kikapcsolt l Bekapcsolt [4] Zóna 52 állapot nyomtatása(dgp-ne96) Kikapcsolt l Bekapcsolt [5] Zóna 45 állapotának nyomtatása Kikapcsolt l Bekapcsolt [5] Zóna 53 állapot nyomtatása(dgp-ne96) Kikapcsolt l Bekapcsolt [6] Zóna 46 állapotának nyomtatása Kikapcsolt l Bekapcsolt [6] Zóna 54 állapot nyomtatása(dgp-ne96) Kikapcsolt l Bekapcsolt [7] Zóna 47 állapotának nyomtatása Kikapcsolt l Bekapcsolt [7] Zóna 55 állapot nyomtatása(dgp-ne96) Kikapcsolt l Bekapcsolt [8] Zóna 48 állapotának nyomtatása Kikapcsolt l Bekapcsolt [8] Zóna 56 állapot nyomtatása(dgp-ne96) Kikapcsolt l Bekapcsolt SZEKCIÓ [009] : Zónaállapot (57 64) automatikus nyomtatása SZEKCIÓ [010] : Zónaállapot (65 72) automatikus nyomtatása Opció KI BE Opció KI BE [1] Zóna 57 állapot nyomtatása(dgp-ne96) Kikapcsolt l Bekapcsolt [1] Zóna 65 állapot nyomtatása(dgp-ne96) Kikapcsolt l Bekapcsolt [2] Zóna 58 állapotának nyomtatása (csak Kikapcsolt DGP-NE96) l Bekapcsolt [2] Zóna 66 állapot Kikapcsolt l Bekapcsolt nyomtatása(dgp-ne96) [3] Zóna 59 állapot nyomtatása(dgp-ne96) Kikapcsolt l Bekapcsolt [3] Zóna 67 állapot nyomtatása(dgp-ne96) Kikapcsolt l Bekapcsolt [4] Zóna 60 állapot nyomtatása(dgp-ne96) Kikapcsolt l Bekapcsolt [4] Zóna 68 állapot nyomtatása(dgp-ne96) Kikapcsolt l Bekapcsolt [5] Zóna 61 állapot nyomtatása(dgp-ne96) Kikapcsolt l Bekapcsolt [5] Zóna 69 állapot nyomtatása(dgp-ne96) Kikapcsolt l Bekapcsolt [6] Zóna 62 állapot nyomtatása(dgp-ne96) Kikapcsolt l Bekapcsolt [6] Zóna 70 állapot nyomtatása(dgp-ne96) Kikapcsolt l Bekapcsolt [7] Zóna 63 állapot nyomtatása(dgp-ne96) Kikapcsolt l Bekapcsolt [7] Zóna 71 állapot nyomtatása(dgp-ne96) Kikapcsolt l Bekapcsolt [8] Zóna 64 állapot nyomtatása(dgp-ne96) Kikapcsolt l Bekapcsolt [8] Zóna 72 állapot nyomtatása(dgp-ne96) Kikapcsolt l Bekapcsolt SZEKCIÓ [011] : Zónaállapot (73 80) automatikus nyomtatása SZEKCIÓ [012] : Zónaállapot (81 88) automatikus nyomtatása Opció KI BE Opció KI BE [1] Zóna 73 állapot nyomtatása(dgp-ne96) Kikapcsolt l Bekapcsolt [1] Zóna 81 állapot nyomtatása(dgp-ne96) Kikapcsolt l Bekapcsolt [2] Zóna 74 állapot nyomtatása(dgp-ne96) Kikapcsolt l Bekapcsolt [2] Zóna 82 állapot nyomtatása(dgp-ne96) Kikapcsolt l Bekapcsolt [3] Zóna 75 állapot nyomtatása(dgp-ne96) Kikapcsolt l Bekapcsolt [3] Zóna 83 állapot nyomtatása(dgp-ne96) Kikapcsolt l Bekapcsolt [4] Zóna 76 állapot nyomtatása(dgp-ne96) Kikapcsolt l Bekapcsolt [4] Zóna 84 állapot nyomtatása(dgp-ne96) Kikapcsolt l Bekapcsolt [5] Zóna 77 állapot nyomtatása(dgp-ne96) Kikapcsolt l Bekapcsolt [5] Zóna 85 állapot nyomtatása(dgp-ne96) Kikapcsolt l Bekapcsolt [6] Zóna 78 állapot nyomtatása(dgp-ne96) Kikapcsolt l Bekapcsolt [6] Zóna 86 állapot nyomtatása(dgp-ne96) Kikapcsolt l Bekapcsolt [7] Zóna 79 állapot nyomtatása(dgp-ne96) Kikapcsolt l Bekapcsolt [7] Zóna 87 állapot nyomtatása(dgp-ne96) Kikapcsolt l Bekapcsolt [8] Zóna 80 állapot nyomtatása(dgp-ne96) Kikapcsolt l Bekapcsolt [8] Zóna 88 állapot nyomtatása(dgp-ne96) Kikapcsolt l Bekapcsolt SZEKCIÓ [013] : Zónaállapot (89 96) automatikus nyomtatása SZEKCIÓ [014] : Automatikus eseménycsoport nyomtatás Opció KI BE Opció KI BE [1] Zóna 89 állapot nyomtatása(dgp-ne96) Kikapcsolt l Bekapcsolt [1] Egyéb események nyomtatása Kikapcsolt l Bekapcsolt [2] Kikapcsolt l Bekapcsolt [2] Élesítés/Hatástalanítás események Kikapcsolt l Bekapcsolt Zóna 90 állapot nyomtatása(dgp-ne96) nyomtatása [3] Kikapcsolt l Bekapcsolt [3] Riasztás/Riasztás visszaáll Kikapcsolt l Bekapcsolt Zóna 91 állapot nyomtatása(dgp-ne96) események nyomtatása [4] Kikapcsolt l Bekapcsolt [4] Szabotázs/Szabotázs visszaáll Kikapcsolt l Bekapcsolt Zóna 92 állapot nyomtatása(dgp-ne96) események nyomtatása [5] Zóna 93 állapot nyomtatása(dgp-ne96) Kikapcsolt l Bekapcsolt [5] Hiba/Hiba visszaáll események Kikapcsolt l Bekapcsolt nyomtatása [6] Zóna 94 állapot nyomtatása(dgp-ne96) Kikapcsolt l Bekapcsolt [6] Speciális események nyomtatása Kikapcsolt l Bekapcsolt [7] Zóna 95 állapot nyomtatása(dgp-ne96) Kikapcsolt l Bekapcsolt [7] Belépés események nyomtatása Kikapcsolt l Bekapcsolt [8] Zóna 96 állapot nyomtatása(dgp-ne96) Kikapcsolt l Bekapcsolt [8] Jövõbeli használat 1 N/A 1 N/A 22 - Digiplex Modul programozói útmutató

23 = Alap beállítás SZEKCIÓ [015] : Nyomtató beállítás opciók SZEKCIÓ [016] : Soros port beállítás opciók Opció KI BE Opció KI BE [1] Párhuzamos port Kikapcsolt l Bekapcsolt [1] Soros port Kikapcsolt l Bekapcsolt [2] Jövõbeli használat 1 N/A 1 N/A [2] & [3] 1 Lásd 1 Lásd [3] Kikapcsolt l Bekapcsolt táblázatot táblázatot Off-line állapot figyelmenkívül hagyva 1 Lásd 1 Lásd táblázatot táblázatot [4] Nincs papír állapot figyelmenkívül Kikapcsolt l Bekapcsolt hagyva [5] Nyomtató hiba állapot figyelmenkívül Kikapcsolt l Bekapcsolt hagyva [6] Nyomtató elfoglalt állapot Kikapcsolt l Bekapcsolt figyelmenkívül hagyva [7] Jövõbeli használat 1 N/A 1 N/A [8] Jövõbeli használat 1 N/A 1 N/A [4] - [8] Jövõbeli használat 1 N/A 1 N/A SZEKCIÓ [017]. PGM opciók Opció KI BE [1] PGM deaktiválás ezután Deaktiválás esemény 1 PGM idõzítõ [2] PGM normál állapot N.O. 1N.C. [3] PGM idõalap 1 mp 1 1 perc [4] Jövõbeli használat 1 N/A 1 N/A [5] Szabotázs felismerés Kikapcsolt l Bekapcsolt [6] - [8] Jövõbeli használat 1 N/A 1 N/A Szekció Adat Leírás Alap [018] / / ( ; lásd, [3] opció a [017] szekcióban) PGM Idõzítõ 005 Esemény Csoport Jellemzõ Csoport Start # Vége # Szekció Szekció Szekció Szekció PGM aktiválás [019] / / [020] / / [021] / / [022] / / PGM deaktiválás [023] / / [024] / / [025] / / [026] / / PGM táblázatot lásd, 1. függelék: PGMek programozása a 41. oldalon. Csak eseménycsoportok használhatók modul PGM programozásra. Kézi nyomtatás programozása Szekció Adat Leírás Alap [027] / / ( )** Egyéb események (Eseménycsoport választás) 000 [028] / / ( )** Egyéb események (Jellemzõcsoport választás) 000 [029] / / ( )** Egyéb események (Esemény start# választás) 000 [030] / / ( )** Egyéb események (Esemény vége# választás) 000 [031] / / ( )** Élesítés/Hatástalanítás események (Eseménycsoport választás) 000 [032] / / ( )** Élesítés/Hatástalanítás események (Jellemzõcsoport választás) 000 [033] / / ( )** Élesítés/Hatástalanítás események (Esemény start# választás) 000 [034] / / ( )** Élesítés/Hatástalanítás események (Esemény vége# választás) 000 [035] / / ( )** Riasztás/Riasztás visszaáll események (Eseménycsoport választás) 000 [036] / / ( )** Riasztás/ Riasztás visszaáll események (Jellemzõcsoport választás) 000 [037] / / ( )** Riasztás/Riasztás visszaáll események (Esemény start# választás) 000 Digiplex Modul programozói útmutató - 23

24 [038] / / ( )** Riasztás/Riasztás visszaáll események (Esemény vége# választás) 000 [039] / / ( )** [040] / / ( )** [041] / / ( )** [042] / / ( )** Szabotázs/ Szabotázs visszaáll események (Eseménycsoport választás) Szabotázs/ Szabotázs visszaáll események (Jellemzõcsoport választás) Szabotázs/ Szabotázs visszaáll események (Esemény start# választás) Szabotázs/ Szabotázs visszaáll események (Esemény vége# választás) [043] / / ( )** Hiba/Hiba visszaáll események (Eseménycsoport választás) 000 [044] / / ( )** Hiba/Hiba visszaáll események (Jellemzõcsoport választás) 000 [045] / / ( )** Hiba/Hiba visszaáll események (Esemény start# választás) 000 [046] / / ( )** Hiba/Hiba visszaáll események (Esemény vége# választás) 000 [047] / / ( )** Speciális események (Eseménycsoport választás) 000 [048] / / ( )** Speciális események (Jellemzõcsoport választás) 000 [049] / / ( )** Speciális események (Esemény start# választás) 000 [050] / / ( )** Speciális események (Esemény vége# választás) 000 [051] / / ( )** Belépés események (Eseménycsoport választás) 000 [052] / / ( )** Belépés események (Jellemzõcsoport választás) 000 [053] / / ( )** BElépés események (Esemény start# választás) 000 [054] / / ( )** Belépés események (Esemény start# választás) 000 [055] / / ( )** Minden esemény (Eseménycsoport választás) 000 [056] / / ( )** Minden esemény (Jellemzõcsoport választás) 000 [057] / / ( )** Minden esemény (Esemény start# választás) 000 [058] / / ( )** Minden esemény (Esemény vége# választás) 000 ** Az APR3-PRT1 kézi nyomtatás jellemzõjét úgy programozza, mint egy PGM-et. PGM táblázatot lásd, 1. függelék: PGMek programozása a 41. oldalon. Csak eseménycsoportok használhatók modul kézi nyomtatás programozásra. Szekció Leírás [060] PGM teszt: Aktiválja a PGM-et 8 másodpercre, így ellenõrzi a PGM megfelelõ mûködését Digiplex Modul programozói útmutató

25 InTouch hang-jelzõs Élesítõ/Hatástalanító modul APR3-ADM2 V2.0 Szekció Adat Leírás Alap [001] / / ( , csörgésszám) Csörgés számláló 8 csörgés [002] / / ( másodperc) Üzenetrögzítõ elhagyás Kikapcsolt [003] / / ( ; lásd, [4] opció a [004] szekcióban) (000 = elõször [#] gombot, majd a [0] gombot lenyomva követi a PGM manuális aktiválását/deaktiválását) PGM Idõzítõ 005 = Alap beállítás SZEKCIÓ [004] : Általános opciók SZEKCIÓ [005] : Partíció Kijelölés Opció KI BE Opció KI BE [1] 1 N/A 1 N/A [1] l Kikapcsolt Jövõbeli használat Partíció 1 Bekapcsolt [2] 1 N/A 1 N/A [2] l Kikapcsolt Jövõbeli használat Partíció 2 Bekapcsolt [3] l Bekapcsolt [3] l Kikapcsolt PGM kimenet Partíció 3 Kikapcsolt Bekapcsolt [4] [5] [6] [7] [8] PGM idõalap Jövõbeli használat Jövõbeli használat Jövõbeli használat Jövõbeli használat Másodperc l Perc [4] 1 N/A 1 N/A [5] 1 N/A 1 N/A [6] 1 N/A 1 N/A [7] 1 N/A 1 N/A [8] Partíció 4 Partíció 5 (csak DGP-NE96) Partíció 6 (csak DGP-NE96) Partíció 7 (csak DGP-NE96) Partíció 8 (csak DGP-NE96) l Kikapcsolt Bekapcsolt l Kikapcsolt Bekapcsolt l Kikapcsolt Bekapcsolt l Kikapcsolt Bekapcsolt l Kikapcsolt Bekapcsolt Digiplex Modul programozói útmutató - 25

26 Beléptetõ modul DGP2-ACM1P V2.0 = Alap beállítás * = V2.0 vagy újabb ** = V1.1 vagy újabb *** = V1.02 vagy újabb SZEKCIÓ [001] : Partíció Kijelölés SZEKCIÓ [002] : Általános opciók 1 Opció KI BE Opció KI BE [1] Partíció 1 l Kikapcsolt [1] Kikapcsolt l Bekapcsolt Szabotázs bemenet Bekapcsolt [2] Partíció 2 Kikapcsolt l Bekapcsolt [2] Akku töltõáram 350mA l 700mA [3] Partíció 3 Kikapcsolt l Bekapcsolt [3] Olvasó piros LED követi a partíció l Kikapcsolt Bekapcsolt állapotát [4] Partíció 4 Kikapcsolt l Bekapcsolt [4] Olvasó csipogás követi a partíció l Kikapcsolt Bekapcsolt állapotát amikor opció [3] BE [5] Partíció 5 (csak DGP-NE96) Kikapcsolt l Bekapcsolt [5] Kártya aktiválta ajtó nyitási ütem Kikapcsolt l Bekapcsolt [6] Partíció 6 (csak DGP-NE96) Kikapcsolt l Bekapcsolt [6] Ajtó újrazár Azonnal l Amikor zárt [7] Partíció 7 (csak DGP-NE96) Kikapcsolt l Bekapcsolt [7] Olvasó zöld LED, ha Belépés l Kikapcsolt Bekapcsolt megadva [8] Partíció 8 (csak DGP-NE96) Kikapcsolt l Bekapcsolt [8] Nyitás Kilépés kérésre (REX) Kikapcsolt l Bekapcsolt SZEKCIÓ [003] : Általános opciók 2 SZEKCIÓ [004] : PGM opciók Opció KI BE Opció KI BE [1] Ajtó Nyitva Maradt Riasztás Kikapcsolt l Bekapcsolt [1] PGM deaktiválás ezután Deaktiválás esemény 1 PGM idõzítõ [2] Ajtó Nyitva Maradt elõ-riasztás l Kikapcsolt Bekapcsolt [2] PGM normál állapot N.O. 1N.C. [3] Ajtó Nyitva Maradt Riasztás l Néma Hangos [3] PGM idõalap 1 mp 1 1 perc [4] Ajtó Nyitva Maradt Riasztás következik Riasztás Visszaáll l Csipogás idõzítõ [4] Jövõbeli használat 1 N/A 1 N/A [5] Ajtó Kényszerített Riasztás Kikapcsolt l Bekapcsolt [5] PIN bevitel PosiPIN modulon (1. megj. Kikapcsolt l Bekapcsolt 28. oldal) [6] Ajtó Kényszerített Riasztás l Néma Hangos [6] Olvasó keresés feedback* Látható l Látható és hallható [7] Ajtó Kényszerített Riasztás következik Riasztás Visszaáll l Csipogás idõzítõ [8] Olvasó belépés feedback Látható l Látható és hallható [7] Ajtó nyitás Tûz riasztásra* Kikapcsolt l Bekapcsolt [8] AC és akku felügyelet** Bekapcsolt l Kikapcsolt Kapcsolja be [8] opciót a [004] szekcióban, ha nem használja a DGP2-ACM1P tápját. Ez kikapcsolja az AC és akku táp felügyeletet és megakadályozza a hiba generálását. Szekció Adat Leírás Alap [005] / / ( x 1 perc; 000 = Azonnal) AC hiba jelentés késleltetés 000 [006] / / ( másodperc) Ajtó nyitási periódus 005 [007] / / ( másodperc adódik a [006] szekcióba) Ajtó nyitási periódus bõvítés Digiplex Modul programozói útmutató
