1 Modul programozói útmutató Programozási módok A modulok a következõ módokon programozhatók: 1) WinLoad Vagyonvédelmi Rendszer Üzemeltetõ szoftverrel. A modulok 19,200 baudon (vagy a DGP-NE96 38,400 baudon) programozhatók helyileg csatlakoztatva a 306USB adapterrel, távolról pedig modemmel vagy a helyszínen ADP-1 adapterrel 300 baudon. Bõvebb tájékoztatás a WinLoad súgóban található. 2) A modul programozható még a központ Modul másolás szolgáltatásával is. Bõvebb tájékoztatás a megfelelõ központ Ismertető és telepítő útmutatójában található. 3) Memóriakulccsal (csak PMC-3; DNE-K07 és DGP2-641BL/RB). Bõvebb tájékoztatás a Memóriakulcs (PMC-3) a 4. oldalon (DNE-K07) vagy a 10. oldalon (DGP2-641BL/RB) részben található. 4) Ha kezelõvel programozzák, a következõ programozási módok használhatók, miután beléptetk a modul programozási módba. Szolgáltatás választó programozás: Néhány modul szekció opciók be- és kikapcsolásával programozható. A szekciókban, a számok [1] - [8] között megfelelnek egy-egy opciónak. A kívánt opcióhoz tartozó gombot kell megnyomni. A választott számjegy megjelenik az LCD képernyõn. Ez jelenti, hogy az opció be van kapcsolva. A gomb újra megnyomásával eltűnik az LCD képernyõrõl, az opció kikapcsol. A kívánt opció beállítása után nyomja meg az [ENTER] gombot. Decimális programozás: Néhány modul szekció decimális érték bevitelét igényli. Pl.: A PGM idõzítõ 3-jegyű idõ bevitelt igényel. Ezzel a módszerrel, bármilyen 3-jegyű szám megadható 000 és 255 között. Szint programozás: Néhány modul szekció Szint programozás módszerrel programozható. Ebben a szekcióban csak egy opció engedélyezhetõ. Az opció engedélyezéséhez, a és gombbal lapozzon addig, amíg a kívánt opció nem világít, majd nyomja meg az [ENTER] gombot az opció beállításához. Hogyan léphet Modul programozási módba? A kombuszhoz kapcsolt bármelyik kezelõn: 1) Tartsa nyomva a [0] gombot. 2) Adja meg a [TELEPÍTŐKÓDOT]. 3) Lépjen a [953] szekcióba (DGP-848) vagy a [4003] szekcióba (DGP-NE96). 4) Adja meg a programozni kívánt modul 8-jegyű [SOROZATSZÁMÁT]. 5) Adja meg a programozni kívánt 3-jegyű [SZEKCIÓT]. 6) Adja meg a szükséges [ADATOT]. A modul sorozatszáma a modul PCB lapját taláható. Javasoljuk, hogy a programozói útmutatóban rögzítse mit és hogyan programozott.

2 Tartalom Grafica Grafikus LCD kezelõ... 3 Ikonos LCD kezelõ... 5 LCD kezelõ zónás LED kezelõ Kijelzõ modul Kültéri nagybiztonságú digitális mozgásérzékelõk Mozgásérzékelõk Magellan rádiós bõvítõ modul PGM bõvítõ modul zónás bõvítõ modul zónás bõvítõ modul zónás bõvítõ modul Nyomtató modul InTouch hangjelzõs élesítõ/hatástalanító modul Beléptetõ modul Tápmodul Modul bekötési rajzok Modul bekötés áttekintés Grafica Grafikus LCD kezelõ (DNE-K07) LCD kezelõ (DGP2-641BL/RB/ DGP2-640)) zónás LED kezelõ (DGP2-648) DGP2-641RB Beléptetõ bekötések Kijelzõ modul (DGP2-ANC1) Kültéri nagybiztonságú digitális mozgásérzékelõ (DG-85) Mozgásérzékelõk (DGP2-50/60/70) Magellan rádiós bõvítõ modul (MG-RCV3) PGM bõvítõ modul (APR3-PGM4) zónás bõvítõ modul (APR3-ZX8) zónás bõvítõ modul (APR3-ZX4) Egy-zónás bõvítõ modul (DGP2-ZX1) Nyomtató modul (APR3-PRT1) InTouch hangjelzõs élesítõ/hatástalanító modul (APR3-ADM2) Beléptetõ modul (DGP2-ACM1P) Tápmodul (DGP2-PS17) Nyitásérzékelõ modul (DGP2-ZC1) Hub és Busz szétválasztó erõsítõ (APR3-HUB2) Függelék 1: PGM programozás... 41

3 Grafica Grafikus LCD kezelő DNE-K07 V1.4 A Grafica kezelő csak DGP-848 és DGP-NE96 központokkal használható. A Grafica nem működik DGP-48 központokkal. A modul sorozatszáma a modul PCB lapját taláható. A kezelõ sorozatszáma megtekinthetõ a [0] gomb nyomva tartásával, majd a [TELEPÍTŐKÓD] megadásával, majd a [000] szekcióba lépve. = Alap beállítás [001] SZEKCIÓ : Kezelő partíció hozzárendelés [002] SZEKCIÓ : Rendszer opciók Opció KI BE Opció KI BE [1] Partíció 1 1 Kikapcsolt Bekapcsolt [1] Kódbevitel látható [2] Partíció 2 1 Kikapcsolt Bekapcsolt [2] Kilépés késleltetés látható 1 Kikapcsolt Bekapcsolt [3] Partíció 3 1 Kikapcsolt Bekapcsolt [3] Belépés késleltetés látható 1 Kikapcsolt Bekapcsolt [4] Partíció 4 1 Kikapcsolt Bekapcsolt [4] Bizalmas mód (nem UL telepítésekhez) [5] Partíció 5 (csak DGP-NE96) 1 Kikapcsolt Bekapcsolt [5] Kilépés Bizalmas módból Adjon meg kódot 1 Gomb nyomásra [6] Partíció 6 (csak DGP-NE96) 1 Kikapcsolt Bekapcsolt [6] Kilépés késleltetés csipog 1 Kikapcsolt Bekapcsolt [7] Partíció 7 (csak DGP-NE96) 1 Kikapcsolt Bekapcsolt [7] 1 Ideiglenes Kezelő bemenet típus 1 Zóna bemenet bemenet [8] Partíció 8 (csak DGP-NE96) 1 Kikapcsolt Bekapcsolt [8] Kezelő szabotázs [003] SZEKCIÓ : Hiba csipog Opció KI BE [1] Rendszer és Órahiba csipog [2] Kommunikációs hiba csipog [3] Modul és Kombusz hiba csipog [4] Minden zóna hiba csipog [5] - [8] Jövőbeli használat 1 N/A 1 N/A Szekció [004] Bizalmas mód időzítő / / ( másodperc, Alap: 120 másodperc) [005] Külső hőmérséklet kalibrálás / / ( ; 000 és 128 = nincs kalibrációs érték) [006] Belső hőmérséklet kalibrálás / / ( ; 000 és 128 = nincs kalibrációs érték) Memóriakulcs használata [100] Mindent letölt a memóriakulcsról (Grafica kezelõ szekciók [001] és [004] között és minden felhasználó, zóna, ajtó és terület címke) a Grafica kezelõre. [110] A Grafica kezelõ szekciók [001] és [004] között és minden felhasználó, zóna, ajtó és terület címke másolása a Memóriakulcsra. A memóriakulcs tartalmának letöltése a Grafica kezelőre: 1) Illessze a memóriakulcsot a kezelõ MEM KEY feliratú csatlakozójába (Memóriakulcs csatlakozó a 4. oldal). 2) A memóriakulcs tartalmának letöltéséhez lépjen a kezelõ programozási módjába, majd a [100] szekcióba. 3) Amikor a kezelõ Megerõsítõt csippan, várja meg a második megerõsítõ csippanást mielõtt eltávolítja a Memóriakulcsot. Digiplex modul programozói útmutató - 3

4 A Grafica kezelő tartalmának másolása memóriakulcsra: 1) Illessze a memóriakulcsot a kezelő MEM KEY feliratú csatlakozójába (Memóriakulcs csatlakozó a 4. oldalon). Ellenõrizze, hogy az írásvédõ jumper rajta van (Memóriakulcs (PMC-3), alul). 2) A tartalom memóriakulcsra másolásához lépjen a kezelõ programozási módjába, majd a [110] szekcióba. 3) Amikor a kezelõ Megerõsítõt csippan, várja meg a második megerõsítõ csippanást mielõtt eltávolítja a Memóriakulcsot. Vegye le a memóriakulcs rövidzárdugóját (jumper) a véletlen törlés elkerülésére. Memóriakulcs csatlakozó Memóriakulcs Memóriakulcs (PMC-3) Rövidzárdugó (jumper) BE állásban: A tartalom másolható és letölthetõ. PMC-3 Rövidzárdugó (jumper) KI állásban: A memóriakulcs tartalma nem írható felül. A memóriakulcs csak a modellszámukban DGP2 vagy DNE előtaggal rendelkező kezelőkkel működik. Csak a PMC-3 memóriakulcs működik a DGP2 és DNE kezelőkkel. 4 - Digiplex modul programozói útmutató

5 Ikonos LCD kezelő A modul sorozatszáma a modul PCB lapját taláható. A kezelõ sorozatszáma megtekinthetõ a [0] gomb nyomva tartásával, majd a [TELEPÍTŐKÓD] megadásával, majd a [000] szekcióba lépve. = Alap beállítás SZEKCIÓ Partíció kijelzés Adat Alap [009] SZEKCIÓ: Kezelő opciók [001] Partíció 1 kijelzés / / ( )* 001 Opció Leírás KI BE [002] Partíció 2 kijelzés / / ( )* 002 [1] Bizalmas mód [2] Kilépés Bizalmas módból 1 Gomb [003] Partíció 3 kijelzés / / ( )* 003 Kód bevitel nyomásra [004] Partíció 4 kijelzés / / ( )* 004 [3] Némítás [005] Partíció 5 kijelzés (csak DGP-NE96) / / ( )* 000 [4] Csipogás kilépés késleltetésre 1 Kikapcsolt Bekapcsolt [006] Partíció 6 kijelzés (csak DGP-NE96) / / ( )* 000 [5] Csipogás zóna zárásra [007] Partíció 7 kijelzés (csak DGP-NE96) / / ( )* 000 [6] Időformátum Nemzetközi 1 U.S. (am/pm) [008] Partíció 8 kijelzés (csak DGP-NE96) / / ( )* 000 * Adjon 000 értéket adatként a kívánt szekció(k) tiltásához. A partíciók számjegyekkel jelennek meg, melyek a rendszer állapotát közlik. A kezelõ nem engedi ugyanazt a kijelzõszámot több szekcióhoz rendelni. Maximálisan 4 partíció rendelhetõ egy kezelõhöz. DGP2-640 V1.0 = Alap beállítás SZEKCIÓ [010]: Hiba csipog SZEKCIÓ [011]: PGM és Kezelő szabotázs opciók Opció Leírás KI BE Opció Leírás KI BE [1] Csipog Rendszerhibára / Óravesztésre [1] PGM állapot N.O. 1 N.C. [2] Csipog Kommunikátor hibára [2] PGM Deaktiválás mód Deaktiválás esemény 1 PGM idõzítõ [3] Csipog Modul / Kombusz hibára [3] PGM Időalap Másodperc 1 Perc [4] Csipog Zóna hibákra) [5] Kezelő szabotázs [5] - [8] Jövőbeli használat) N/A N/A SZEKCIÓ Leírás Adat Alap SZEKCIÓ Leírás Adat Alap [012] Bizalmas mód időzítő / / ( ) 120mp [013] PGM Időzítő / / ( ) 005 Eseménycsoport Szolgáltatáscsoport Start # Vége # Szekció Szekció Szekció Szekció PGM aktiválás [014] / / [015] / / [016] / / [017] / / PGM Deaktiválás [018] / / [019] / / [020] / / [021] / / SZEKCIÓ Leírás [030] PGM teszt: Aktiválja a PGM kimenetet 8 másodpercre, így ellenőrzi helyes működését Digiplex modul programozói útmutató - 5

6 LCD kezelő DGP2-641BL V1.1 DGP2-641RB V2.0 A modul sorozatszáma a modul PCB lapját taláható. A kezelõ sorozatszáma megtekinthetõ a [0] gomb nyomva tartásával, majd a [TELEPÍTŐKÓD] megadásával, majd a [000] szekcióba lépve. = Alap beállítás [001] SZEKCIÓ : Kezelő partíció hozzárendelés SZEKCIÓ [002]: Ajtók partícióhoz rendelése Opció KI BE Opció KI BE [1] Partíció 1 1 Kikapcsolt Bekapcsolt [1] Ajtó 1. partícióhoz rendelve 1 Kikapcsolt Bekapcsolt [2] Partíció 2 1 Kikapcsolt Bekapcsolt [2] Ajtó a 2. Partícióhoz rendelve [3] Partíció 3 1 Kikapcsolt Bekapcsolt [3] Ajtó a 3. Partícióhoz rendelve [4] Partíció 4 1 Kikapcsolt Bekapcsolt [4] Ajtó a 4. Partícióhoz rendelve [5] Partíció 5 (csak DGP-NE96) 1 Kikapcsolt Bekapcsolt [6] Partíció 6 (csak DGP-NE96) 1 Kikapcsolt Bekapcsolt [7] Partíció 7 (csak DGP-NE96) 1 Kikapcsolt Bekapcsolt [8] Partíció 8 (csak DGP-NE96) 1 Kikapcsolt Bekapcsolt [5] Ajtó az 5. Partícióhoz rendelve (csak DGP-NE96) [6] Ajtó a 6. Partícióhoz rendelve (csak DGP-NE96) [7] Ajtó a 7. Partícióhoz rendelve (csak DGP- NE96) [8] Ajtó a 8. Partícióhoz rendelve (csak DGP- NE96) SZEKCIÓ [003]: Általános opciók 1 SZEKCIÓ [004]: Általános opciók 2 Opció KI BE Opció KI BE [1] Kód bevitel kijelzés [1] Némítás [2] Kilépés késleltetés kijelzés [2] Kilépés késleltetés csipog 1 Kikapcsolt Bekapcsolt [3] Belépés késleltetés kijelzés [3] Ajtó nyitva maradt elő-riasztás 1 Kikapcsolt Bekapcsolt [4] Bizalmas mód (nem UL telepítésekhez) [4] Csipogás zóna zárásra [5] Kilépés Bizalmas módból Adjon meg kódot 1 Gomb nyomásra [5] Ajtó nyitva maradt riasztás visszajelzés [6] Jövőbeli használat 1 N/A 1 N/A [6] Ajtó nyitva maradt riasztás követi 1Néma Riasztás visszaáll Hangos 1 Csipogás idõzítõ [7] Jövőbeli használat 1 N/A 1 N/A [7] Ajtó kényszerített riasztás 1Néma Hangos [8] Idő kijelzés opció éé/hh/nn rnn/hh/éé [8] Ajtó kényszerített riasztás Riasztás visszaáll 1 Csipogás idõzítõ SZEKCIÓ [005]: Hiba csipog SZEKCIÓ [006]: PGM és Szabotázs opciók Opció KI BE Opció KI BE [1] Rendszer és Órahiba csipog [1] PGM állapot N.O. 1 N.C. [2] Kommunikációs hiba csipog 6 - Digiplex modul programozói útmutató [2] PGM Deaktiválás mód Deaktiválás Esemény 1 PGM idõzítõ [3] Modul és Kombusz hiba csipog [3] PGM Időalap 1 másodperc 1 1 perc [4] Minden zóna hiba csipog [4] PGM elhagyás [5] - [6] Jövőbeli használat 1 N/A 1 N/A [5] Kezelő szabotázs [7] Időformátum 24órás idő 112órás idõ [6] - [8] Jövőbeli használat 1 N/A 1 N/A

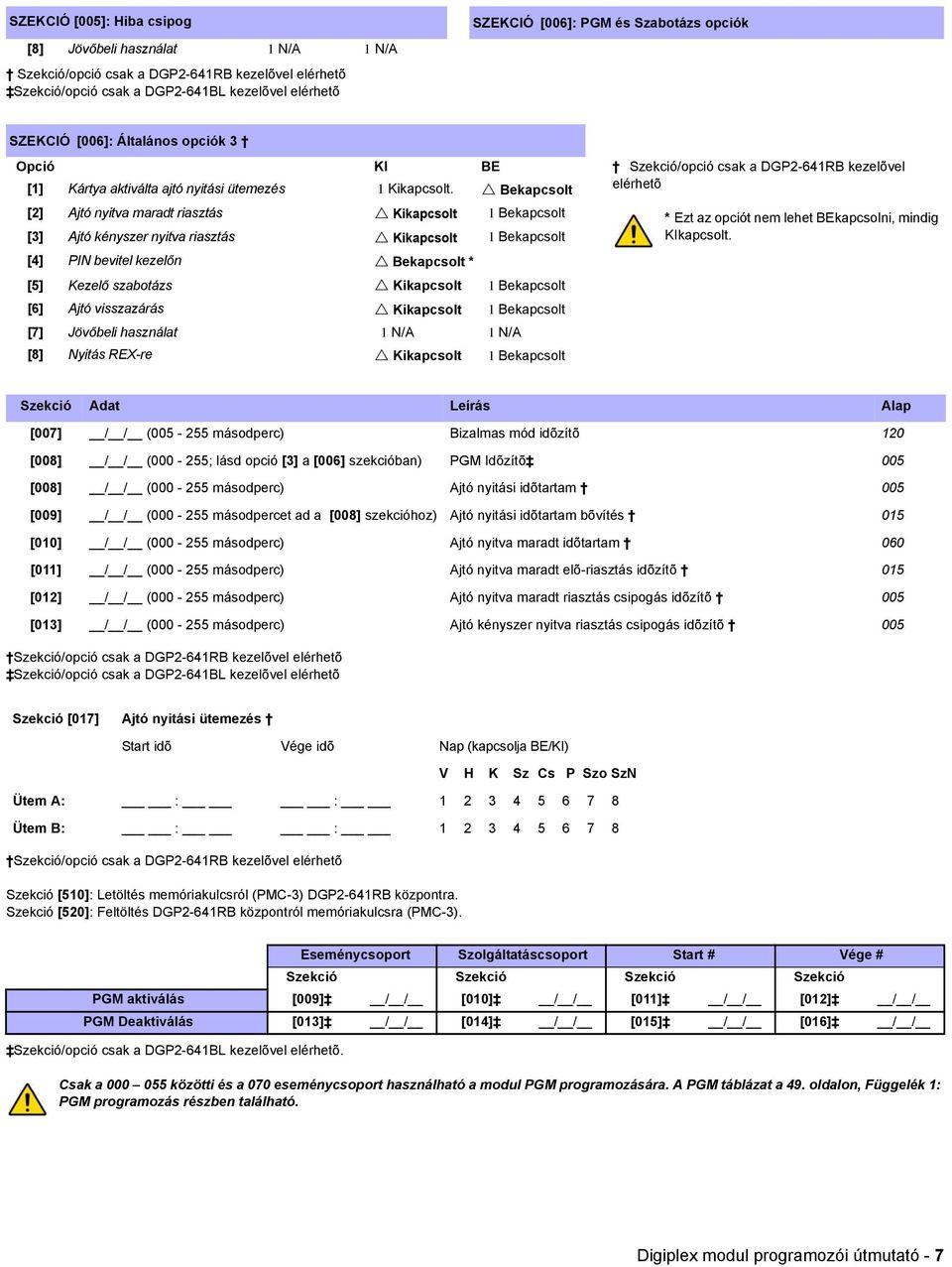

7 SZEKCIÓ [005]: Hiba csipog [8] Jövőbeli használat 1 N/A 1 N/A Szekció/opció csak a DGP2-641RB kezelõvel elérhetõ Szekció/opció csak a DGP2-641BL kezelõvel elérhetõ SZEKCIÓ [006]: PGM és Szabotázs opciók SZEKCIÓ [006]: Általános opciók 3 Opció KI BE Szekció/opció csak a DGP2-641RB kezelõvel [1] Kártya aktiválta ajtó nyitási ütemezés 1 Kikapcsolt. Bekapcsolt elérhetõ [2] Ajtó nyitva maradt riasztás * Ezt az opciót nem lehet BEkapcsolni, mindig [3] Ajtó kényszer nyitva riasztás KIkapcsolt. [4] PIN bevitel kezelőn Bekapcsolt * [5] Kezelő szabotázs [6] Ajtó visszazárás [7] Jövőbeli használat 1 N/A 1 N/A [8] Nyitás REX-re Szekció Adat Leírás Alap [007] / / ( másodperc) Bizalmas mód idõzítõ 120 [008] / / ( ; lásd opció [3] a [006] szekcióban) PGM Idõzítõ 005 [008] / / ( másodperc) Ajtó nyitási idõtartam 005 [009] / / ( másodpercet ad a [008] szekcióhoz) Ajtó nyitási idõtartam bõvítés 015 [010] / / ( másodperc) Ajtó nyitva maradt idõtartam 060 [011] / / ( másodperc) Ajtó nyitva maradt elõ-riasztás idõzítõ 015 [012] / / ( másodperc) Ajtó nyitva maradt riasztás csipogás idõzítõ 005 [013] / / ( másodperc) Ajtó kényszer nyitva riasztás csipogás idõzítõ 005 Szekció/opció csak a DGP2-641RB kezelõvel elérhetõ Szekció/opció csak a DGP2-641BL kezelõvel elérhetõ Szekció [017] Ajtó nyitási ütemezés Start idõ Vége idõ Nap (kapcsolja BE/KI) Szekció/opció csak a DGP2-641RB kezelõvel elérhetõ Szekció [510]: Letöltés memóriakulcsról (PMC-3) DGP2-641RB központra. Szekció [520]: Feltöltés DGP2-641RB központról memóriakulcsra (PMC-3). V H K Sz Cs P Szo SzN Ütem A: : : Ütem B: : : Eseménycsoport Szolgáltatáscsoport Start # Vége # Szekció Szekció Szekció Szekció PGM aktiválás [009] / / [010] / / [011] / / [012] / / PGM Deaktiválás [013] / / [014] / / [015] / / [016] / / Szekció/opció csak a DGP2-641BL kezelõvel elérhetõ. Csak a közötti és a 070 eseménycsoport használható a modul PGM programozására. A PGM táblázat a 49. oldalon, Függelék 1: PGM programozás részben található. Digiplex modul programozói útmutató - 7

8 Üzenet programozás A [101] - [148], [200] - [204] és a [301] - [396] közötti szekciók mindegyike egy maximum 16 karakter hosszú üzenetet tartalmaz. A szekciók a következõ üzeneteket tartalmazzák: A szekciók [101] - [148] között = Zóna 01 Zóna 48 értelemszerűen Szekció [200] = Paradox család A szekciók [201] - [204] között = Elsõ terület, Második terület, Harmadik terület és Negyedik terület A szekciók [301] - [396]-ig = Kód 01 Kód 96 értelemszerűen Miután belépett a kívánt üzenethez tartozó szekcióba, az üzenet igény szerint módosítható, lásd 1. táblázat. Például, a [101] szekcióban a Zóna 01 változtatható BEJÁRATI AJTÓ üzenetre. 1. táblázat: Üzenetprogramozó speciális funkciógombok Gomb Funkció Részletek [STAY] Szóköz A [STAY] gomb megnyomásával szóközt illeszt az aktuális kurzor pozícióba. [FORCE] Törlés A [FORCE]gomb megnyomásával törli a karaktert vagy szóközt a kurzor aktuális pozíciójából. [ARM] Végig töröl Az [ARM] gomb megnyomásával töröl minden karaktert és szóközt a kurzortól jobbra és a kurzor pozíciójából. [DISARM] Numerikus vagy A [DISARM] gombbal oda-vissza vált a numerikus és alfanumerikus karakterek között. Numerikus: A gombok [0] és [9] Alfanumerikus között megfelelnek a számoknak 0 9-ig. Alfanumerikus: lásd 2. táblázat alul. [BYP] Kis- vagy nagybetű A [BYP] gombbal oda-vissza vált a kis- és nagybetűs karakterek között. [MEM] Speciális karakterek A [MEM] gomb megnyomására a kurzor villogó fekete négyzetre változik. A 3. táblázat táblázatból írja be a 3-jegyű számot, mely megfelel a szimbólumnak. 2. táblázat: Alfanumerikus gombok Gomb Egyszer nyomva Kétszer nyomva Háromszor nyomva [1] A B C [2] D E P [3] G H I [4] J K L [5] H N O [6] P Q R [7] S T U [8] V W X [9] Y Z 8 - Digiplex modul programozói útmutató

9 3. táblázat: Speciális karakterek Memóriakulcs használata [510] Mindent letölt a memóriakulcsról (LCD kezelõ szekciók [001] és [396] között, és minden címke és üzenet) az LCD kezelõre. [520] Az LCD kezelõ szekciók [001] és [396] között, és minden címke és üzenet másolása a Memóriakulcsra. A memóriakulcs tartalmának letöltése az LCD kezelőre 1) Illessze a memóriakulcsot a kezelõ KEY feliratú csatlakozójába. 2) A memóriakulcs tartalmának letöltéséhez lépjen a kezelõ programozási módjába, majd a [510] szekcióba. 3) Amikor a kezelõ Megerõsítõt csippan, várja meg a második megerõsítõ csippanást mielõtt eltávolítja a Memóriakulcsot. KEY Kulcs Az LCD kezelő tartalmának másolása memóriakulcsra 1) Illessze a memóriakulcsot a kezelõ KEY feliratú csatlakozójába. Ellenõrizze, hogy az írásvédõ rövidzárdugó rajta van (Memóriakulcs (PMC-3), alul). 2) A tartalom memóriakulcsra másolásához lépjen a kezelõ programozási módjába, majd a [520] szekcióba. 3) Amikor a kezelõ Megerõsítõt csippan, várja meg a második megerõsítõ csippanást mielõtt eltávolítja a Memóriakulcsot. Vegye le a memóriakulcs rövidzárdugóját (jumper) a véletlen törlés elkerülésére. Kezelő Kezelő KEY Kulcs Digiplex modul programozói útmutató - 9

10 Memóriakulcs (PMC-3) Rövidzárdugó (jumper) BE állásban: A tartalom másolható és letölthetõ. PMC-3 Rövidzárdugó (jumper) KI állásban: A memóriakulcs tartalma nem írható felül. A memóriakulcs csak a modellszámukban DGP2 vagy DNE előtaggal rendelkező kezelőkkel működik. Csak a PMC-3 memóriakulcs működik a DGP2 és DNE kezelőkkel. Kombusz voltmérő Ha ellenõrizni kívánja a kombusz tápellátását, tartsa nyomva a [0] gombot, adja meg a [TELEPÍTŐKÓDOT], majd nyomja meg az [ACC] gombot. A 10,5V az jelzi, hogy a feszültség túl alacsony. A feszültség a központ akku teszt alatt eshet Digiplex modul programozói útmutató

11 48-zónás LED kezelő DGP2-648 V1.0 Ez a model nem támogatja a telepítői programozást, ezért nem programozható más modul vagy központ a kommunikációs buszon ezzel a berendezéssel. Szekció Adat Leírás Alapértelmezett [001] / / ( )* Partíció 1 kijelzés 001 = (LED A1) [002] / / ( )* Partíció 2 kijelzés 002 = (LED A2) [003] / / ( )* Partíció 3 kijelzés 003 = (LED A3) [004] / / ( )* Partíció 4 kijelzés 004 = (LED A4) [005] / / ( )* Partíció 5 kijelzés 000 [006] / / ( )* Partíció 6 kijelzés 000 [007] / / ( )* Partíció 7 kijelzés 000 [008] / / ( )* Partíció 8 kijelzés 000 *000=kikapcsolt; 001=A1; 002=A2; 003=A3; 004=A4. Ne rendelje ugyanazt a kijelzőszámot több szekcióhoz. Maximálisan 4 partíció jeleníthető meg egy kezelőn. = Alap beállítások SZEKCIÓ [009]: Kezelő opciók SZEKCIÓ [010] : Hiba csipog Opció KI BE Opció KI BE [1] [1] Csipog Rendszerhibára/ Bizalmas mód Óravesztésre [2] Kilépés Bizalmas módból Gombnyomás 1 Adjon meg kódot [2] Csipog Kommunikátor hibára [3] Némítás [3] Csipog Modul / Kombusz hibára [4] Csipogás kilépés késleltetésre 1 Kikapcsolt Bekapcsolt [4] Csipog Zóna hibákra [5] Csipogás zóna zárásra [5] - [8] Jövõbeli használat 1 N/A 1 N/A [6] - [8] Jövõbeli használat 1 N/A 1 N/A SZEKCIÓ [011] : PGM és Kezelő szabotázs opciók Opció KI BE [1] PGM állapot N.O. 1 N.C. [2] PGM Deaktiválás mód Deaktiválás esemény 1 PGM idõzítõ [3] PGM Időalap 1 másodperc 1 1 perc [4] Jövőbeli használat 1 N/A 1 N/A [5] Kezelő szabotázs [6] - [8] Jövőbeli használat 1 N/A 1 N/A Szekció Adat Leírás Alap [012] / / ( másodperc) Bizalmas mód idõzítõ 120 [013] / / ( ; lásd opció [3] a [011] szekcióban) PGM Idõzítõ 005 Digiplex modul programozói útmutató - 11

12 Eseménycsoport Szolgáltatáscsoport Start # Vége # Szekció Szekció Szekció Szekció PGM aktiválás [014] / / [015] / / [016] / / [017] / / PGM Deaktiválás [018] / / [019] / / [020] / / [021] / / A PGM táblázat a 47. oldalon a Függelék 1: PGM programozás részben található. Csak a közötti eseménycsoport használható a modul PGM programozására. Szekció Leírás [030] PGM teszt: Aktiválja a PGM kimenetet 8 másodpercre, így ellenõrzi helyes működését. [040] Zóna kijelző reszet: Alapértelmezettre állítja a [101] - [196] közötti szekciókat. Szekció LED szám Zóna kijelző Alap Szekció LED szám Zóna kijelző Zóna kijelző Alap Szekció LED szám A kezelő maximum 48 zónát jelez ki, bár a zónák 1-96-ig választhatók. Ne rendeljen több LED számot egy zónához. Zóna kijelző [101] / / Zóna [133] / / Zóna [165] / / Zóna [102] / / Zóna [134] / / Zóna [166] / / Zóna [103] / / Zóna [135] / / Zóna [167] / / Zóna [104] / / Zóna [136] / / Zóna [168] / / Zóna [105] / / Zóna [137] / / Zóna [169] / / Zóna [106] / / Zóna [138] / / Zóna [170] / / Zóna [107] / / Zóna [139] / / Zóna [171] / / Zóna [108] / / Zóna [140] / / Zóna [172] / / Zóna [109] / / Zóna [141] / / Zóna [173] / / Zóna [110] / / Zóna [142] / / Zóna [174] / / Zóna [111] / / Zóna [143] / / Zóna [175] / / Zóna [112] / / Zóna [144] / / Zóna [176] / / Zóna [113] / / Zóna [145] / / Zóna [177] / / Zóna [114] / / Zóna [146] / / Zóna [178] / / Zóna [115] / / Zóna [147] / / Zóna [179] / / Zóna [116] / / Zóna [148] / / Zóna [180] / / Zóna [117] / / Zóna [149] / / Zóna [181] / / Zóna [118] / / Zóna [150] / / Zóna [182] / / Zóna [119] / / Zóna [151] / / Zóna [183] / / Zóna [120] / / Zóna [152] / / Zóna [184] / / Zóna [121] / / Zóna [153] / / Zóna [185] / / Zóna [122] / / Zóna [154] / / Zóna [186] / / Zóna [123] / / Zóna [155] / / Zóna [187] / / Zóna [124] / / Zóna [156] / / Zóna [188] / / Zóna [125] / / Zóna [157] / / Zóna [189] / / Zóna [126] / / Zóna [158] / / Zóna [190] / / Zóna [127] / / Zóna [159] / / Zóna [191] / / Zóna [128] / / Zóna [160] / / Zóna [192] / / Zóna [129] / / Zóna [161] / / Zóna [193] / / Zóna [130] / / Zóna [162] / / Zóna [194] / / Zóna [131] / / Zóna [163] / / Zóna [195] / / Zóna [132] / / Zóna [164] / / Zóna [196] / / Zóna Alap 12 - Digiplex modul programozói útmutató

13 Kijelző modul DGP2-ANC1 V1.0 A DGP2-ANC1 modult WinLoad szoftverrel vagy a központ Modul másolás szolgáltatásával programozhatják. További részleteket a Digiplex (DGP-848 vagy DGP-NE96) Ismertető és telepítő kézikönyvében olvashat. A DGP2-ANC1 sorozatszáma megtalálható a modul PC lapján. = Alap beállítások SZEKCIÓ [001] : Partíció hozzárendelés SZEKCIÓ [002] : Általános opciók 1 Opció KI BE Opció KI BE [1] [1] 1 Partíció 1 1 Kikapcsolt Csipogó néma mód* Bekapcsolt Kikapcsolt Bekapcsolt [2] Partíció 2 1 Kikapcsolt [3] Partíció 3 1 Kikapcsolt [4] Partíció 4 1 Kikapcsolt [5] Partíció 5 (csak DGP-NE96) 1 Kikapcsolt [6] Partíció 6 (csak DGP-NE96) 1 Kikapcsolt [7] Partíció 7 (csak DGP-NE96) 1 Kikapcsolt [8] Partíció 8 (csak DGP-NE96) 1 Kikapcsolt Bekapcsolt Bekapcsolt Bekapcsolt Bekapcsolt Bekapcsolt Bekapcsolt Bekapcsolt [2] Rendszerhiba csipog [3] Csipog Kommunikátor hibára [4] Csipog Kombusz/Modul hibára [5] Zóna hiba Kikapcsolt Kikapcsolt Kikapcsolt Kikapcsolt 1 Bekapcsolt 1 Bekapcsolt 1 Bekapcsolt 1 Bekapcsolt [6] - [8] Jövőbeli használat 1 N/A 1 N/A * Az opciók működéséhez [2] és [5] között, az [1] opciót engedélyezni kell. Szekció [003] Állapot kijelző mód / / (000 és 005 közötti érték megadásával beállítható, mely állapotot jelenítse meg a Kijelzõ; Alap: 000) 000 = Partíció állapot, 001 = Zónák ig, 002 = Zónák ig, = Jövőbeli használat Digiplex modul programozói útmutató - 13

14 Kültéri nagybiztonságú digitális mozgásérzékelők Működési mód A Digigard DG85 két működési módot használhat (4. táblázat, alul). DGP2 mód vagy a Relé mód. Amikor Relé módban van, a DG85 más mozgásérzékelõkhöz hasonlóan működik, relékkel közli riasztás és szabotázs jelzéseit. Amikor DGP2 módban van, a DG85 a DGP2 mozgásérzékelõkhöz hasonlóan működik, riasztás és szabotázs jelzéseit, adat és érzékelõ beállításait a kombuszon közli. DGP2 módban, mind a szekcióprogramozás, mind a kézi programozás használható a beállítások elvégzésére. Relé módban, csak a kézi programozás használható a beállítások elvégzésére (a 4. táblázat alul). A DIP kapcsolók elhelyezkedése a 37. oldal a DG85 bekötési rajzán látható. DIP kapcsoló 1: KI BE = Relé mód (alap) = DGP2 mód DG85 V1.1 Beállítások A DIP kapcsolók és a trimpot elhelyezkedése a 37. oldal a DG85 bekötési rajzán látható. Szolgáltatás Beállítás 4. táblázat: DG85 beállítások Programozás Szekció programozás 1 Kézi beállítások 2 Jeldolgozás mód LED Dupla [001] [1] = KI DIP kapcsoló 2 = KI Szimpla [001] [1] = BE DIP kapcsoló 2 = BE Kikapcsolt [001] [2] = KI DIP kapcsoló 3 = KI Bekapcsolt [001] [2] = BE DIP kapcsoló 3 = BE Mozgás jelzés Kikapcsolt [001] [3] = KI Bekapcsolt [001] [3] = BE Engedélyezett, ha a DIP kapcsoló 3 = BE 3 Kikapcsolt [001] [5] = KI N/A Szabotázs felismerés Bekapcsolt [001] [5] = BE N/A Érzékenység = 10 Alap beállítás 1 Csak amikor DGP2 módban van (Mûködési mód, fent). [002] 000(legalacsonyabb érzékenység) 010(legmagasabb) Trimpot Amikor DGP2 vagy Relé módban van (Mûködési mód, fent). 3 4 Ez a szolgáltatás mindig engedélyezett Relé módban. Az érzékenység kézi beállításához, távolítsa el a fedõburkolatot, és egy csavarhúzóval fordítsa a trimpotot órajárásával megegyezõ irányba az érzékelõ érzékenységének növeléséhez vagy ellenkezõ-irányba a csökkentéséhez. A trimpot 360 -ban forgatható mindkét irányba. Az érzékenységbeállítás meghatározásához, vegye le a burkolatot és nézze meg hányszor villan a LED. A LED villanásainak száma felel meg az érzékenység beállításának. Tehát, ha az érzékenység 6-os, akkor a LED hatszor villan Digiplex modul programozói útmutató

15 Olyan esetekben amikor egyes beállítások kézzel vagy szekcióprogramozással is elvégezhetők, eltérés tapasztalható a DIP kapcsoló beállításai és a megfelelő szekciók beállításai között. Ilyen esetekben, a legutolsó változtatás dönti el a beállítást. Például, ha letiltják a LED-et szekcióprogramozásból, a DIP kapcsoló még engedélyezettnek mutatja, bár a LED már tiltott. Digiplex modul programozói útmutató - 15

16 Mozgásérzékelők DGP2-50 V2.0 DGP2-60 V2.0 DGP2-70 V2.0 SZEKCIÓ [001] : Általános opciók Opció KI BE [1] Szimpla/Dupla szélsőérték feldolgozás [2] Riasztás jelzés (piros LED világít 5 másodpercig) [3] Mozgás jelzés (piros LED villog) [4] Nincs mozgás jelzés (zöld LED villog) 1 Dupla szélsõérték = Alap beállítás Szimpla szélsőérték 1 Kikapcsolt Bekapcsolt 1 Kikapcsolt Bekapcsolt 1 Kikapcsolt Bekapcsolt [5] Szabotázs felismerés [6] Jövőbeli használat 1 N/A 1 N/A [7] Jövőbeli használat 1 N/A 1 N/A [8] Jövőbeli használat 1 N/A 1 N/A Szekció [002] Digitális árnyékolás beállítás / / ( közötti érzékenység; Alap: 002) 000 = Nagyon alacsony árnyékolás, 001 = Alacsony árnyékolás, 002 = Normál árnyékolás, 003 = Magas árnyékolás 16 - Digiplex modul programozói útmutató

17 Magellan rádiós bővítő modul MG-RCV3 V1.0 A Digiplex (DGP-848 és DGP-NE96) központok Modul másolás szolgáltatását nem támogatja a Magellan rádiós bővítő modul. = Alap beállítás SZEKCIÓ [001] : Felügyelet Opció KI BE [1] Gyenge akku felügyelet [2] Életjel felügyelet* [3] Életjel felügyelet sűrűség 24 óra 1 80 perc [4] Jövőbeli használat N/A 1 N/A [5] Integrált modul szabotázs felügyelet [6] PGM3 deaktiválás 2 mp idõzítõ 1 Kézi [7] PGM4 deaktiválás 2 mp idõzítõ 1 Kézi [8] Adó szabotázs jelzésének figyelmen kívül hagyása 1 Szabotázs figyelmen kívük hagyása jelzés 1 Szabotázs jelentése jelzés *UL telepítéseknél, az életjel felügyeletet engedélyezni kell (BE). A Magellan PGM kimenetei mindig engedélyezettek, és a Magellan távirányítóval (MG-REM1) aktiválhatók. A távirányítógomb (18. oldal) vezérli a PGM3 kimenetet, és a távirányítógomb vezérli PGM4 kimenetet (ha a PGM4 rendelkezésre áll). A megfelelõ gomb megnyomásával aktiválható a hozzátartozó PGM. Opciók [6]és [7] között határozzák meg hogyan deaktivál a megfelelõ PGM. Ha az opció kikapcsolt, az aktivált PGM automatikusan deaktivál 2 másodperc múlva. Ha az opció BE állapotú, minden aktivált PGM csak akkor deaktiválódik, ha a Magellan távirányítón a PGM kimenetet vezérlõ megfelelõ gombot megnyomják. Szekció(k) Leírás [030] Az adók ismeretlen sorozatszámainak megtekintése: Ebbe a szekcióba lépve és az ismeretlen rádiós mozgás- vagy nyitásérzékelõn a szabotázskapcsolót megnyomva megjeleníthetõ a modul ismeretlen sorozatszáma. [040] A [201] és [208] közötti szekciókhoz rendelt távirányítók nézete és/vagy törlése. [041] A [209] és [216] közötti szekciókhoz rendelt távirányítók nézete és/vagy törlése. [601] - [616] A hozzárendelt rádiós mozgás- és nyitásérzékelők aktuális jelerősségének megtekintése. [701] - [716] A hozzárendelt rádiós mozgás- és nyitásérzékelők aktuális elemélettartamának megtekintése. [801] - [816] A hozzárendelt rádiós mozgás- és nyitásérzékelők előző elemélettartamának megtekintése. Rádiós mozgás- és nyitásérzékelők vevőhöz rendelése. Szekció Beme net Sorozatszám (Mozgás- és Nyitásérzékelők) Mozgás érzékelő Nyitás érzékelő Szekció Beme net Sorozatszám (Mozgás- és Nyitásérzékelők) Mozgás érzékelő Nyitás érzékelő [101] 001 / / / / / l l [109] 009 / / / / / l l [102] 002 / / / / / l l [110] 010 / / / / / l l [103] 003 / / / / / l l [111] 011 / / / / / l l [104] 004 / / / / / l l [112] 012 / / / / / l l [105] 005 / / / / / l l [113] 013 / / / / / l l [106] 006 / / / / / l l [114] 014 / / / / / l l Digiplex modul programozói útmutató - 17

18 [107] 007 / / / / / l l [115] 015 / / / / / l l [108] 008 / / / / / l l [116] 016 / / / / / l l Távirányító programozás Távirányító vevőhöz rendelése Távirányító felhasználókódhoz rendelése Távirányítógomb programozás (5 és 6, alul) Szekció és Felhasználónév Szekció Felhasználó Szekció ( / ) ( / ) ( + / + ) ( + / + ) [201] : [301] / / [401] ( / ) ( / ) ( / ) ( / ) [202] : [302] / / [402] ( / ) ( / ) ( / ) ( / ) [203] : [303] / / [403] ( / ) ( / ) ( / ) ( / ) [204] : [304] / / [404] ( / ) ( / ) ( / ) ( / ) [205] : [305] / / [405] ( / ) ( / ) ( / ) ( / ) [206] : [306] / / [406] ( / ) ( / ) ( / ) ( / ) [207] : [307] / / [407] ( / ) ( / ) ( / ) ( / ) [208] : [308] / / [408] ( / ) ( / ) ( / ) ( / ) [209] : [309] / / [409] ( / ) ( / ) ( / ) ( / ) [210] : [310] / / [410] ( / ) ( / ) ( / ) ( / ) [211] : [311] / / [411] ( / ) ( / ) ( / ) ( / ) [212] : [312] / / [412] ( / ) ( / ) ( / ) ( / ) [213] : [313] / / [413] ( / ) ( / ) ( / ) ( / ) [214] : [314] / / [414] ( / ) ( / ) ( / ) ( / ) [215] : [315] / / [415] ( / ) ( / ) ( / ) ( / ) [216] : [316] / / [416] ( / ) ( / ) ( / ) ( / ) = Ezek a gombkombinációk nem működnek az MG-REM1 távirányítóval, és nem programozhatók. 5. táblázat: Távirányítógomb lehetõségek [0] = Gomb tiltva [8] = Pánik 2 [1] = Szokásos Élesítés [9] = Pánik 3 MG-REM1 Négy-gombos távirányító [2] = Stay élesítés [A] = Füst reszet [3] = Azonnali élesítés [B] = Eszközgomb 1* [4] = Kényszer élesítés [C] = Eszközgomb 2* [5] = Hatástalanítás [D] = Eszközgomb 3* [6] = Stay/Azonnali hatástalanítás [E] = Eszközgomb 4* [7] = Pánik 1 [F] = Eszközgomb 5* *Mivel a Magellan PGM kimenetek mindig engedélyezettek és csak a és megfelelõ Magellan távirányítógombokkal aktiválhatók, az Eszközgomb opciók csak a rendszer más moduljainak PGM kimeneteire vonatkoznak. DGP-848 rendszerben, használja a PGM táblázatot (Eslõ számjegy: 8) a Digiplex DGP-848 Programozói útmutatóban. DGP-NE96 rendszerben, használja a PGM táblázatot (Eseménycsoport: 048; Szolgáltatáscsoport: 000; Start #001 Vége #005) a DGP-NE96 Programozói útmutatóban. A Pánik szolgáltatást engedélyezni kell a központon. Csak az élesítés és hatástalanítás funkciók UL listásak. 6. táblázat: Hexadecimális programozás LCD kezelõk [0] - [9] = értékek 0-9 között [DISARM] = D [STAY] = A [BYP] = E [FORCE] = B [MEM] = F [ARM] = C [CLEAR] [ENTER] = Menti az aktuális adatokat és a következõ szekcióba lép = Kilép a szekcióból mentés nélkül 18 - Digiplex modul programozói útmutató

19 [0] - [9] = értékek 0-9 között [#] = A F (annyiszor nyomja meg a [#] gombot, míg a kívánt betű megjelenik) Grafica kezelők Jobb oldali műveletgomb (Kilép) Középsõ műveletgomb (Ment) = Kilép a szekcióból mentés nélkül = Menti az aktuális adatokat és a következõ szekcióba lép Digiplex modul programozói útmutató - 19

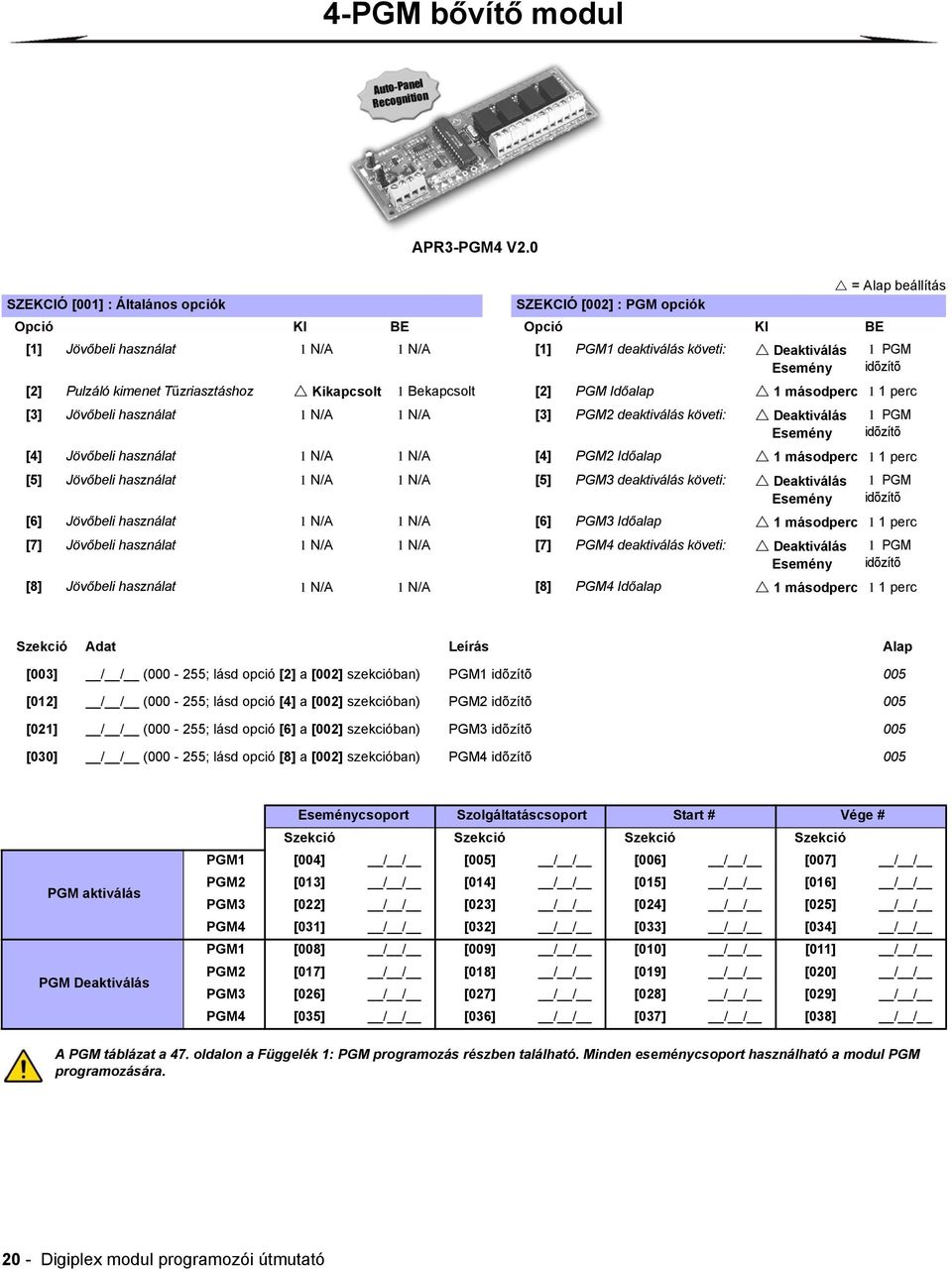

20 4-PGM bővítő modul APR3-PGM4 V2.0 = Alap beállítás SZEKCIÓ [001] : Általános opciók SZEKCIÓ [002] : PGM opciók Opció KI BE Opció KI BE [1] Jövőbeli használat 1 N/A 1 N/A [1] PGM1 deaktiválás követi: Deaktiválás Esemény 1 PGM idõzítõ [2] Pulzáló kimenet Tűzriasztáshoz [2] PGM Időalap 1 másodperc 1 1 perc [3] Jövőbeli használat 1 N/A 1 N/A [3] PGM2 deaktiválás követi: Deaktiválás Esemény 1 PGM idõzítõ [4] Jövőbeli használat 1 N/A 1 N/A [4] PGM2 Időalap 1 másodperc 1 1 perc [5] Jövőbeli használat 1 N/A 1 N/A [5] PGM3 deaktiválás követi: Deaktiválás Esemény 1 PGM idõzítõ [6] Jövőbeli használat 1 N/A 1 N/A [6] PGM3 Időalap 1 másodperc 1 1 perc [7] Jövőbeli használat 1 N/A 1 N/A [7] PGM4 deaktiválás követi: Deaktiválás Esemény 1 PGM idõzítõ [8] Jövőbeli használat 1 N/A 1 N/A [8] PGM4 Időalap 1 másodperc 1 1 perc Szekció Adat Leírás Alap [003] / / ( ; lásd opció [2] a [002] szekcióban) PGM1 idõzítõ 005 [012] / / ( ; lásd opció [4] a [002] szekcióban) PGM2 idõzítõ 005 [021] / / ( ; lásd opció [6] a [002] szekcióban) PGM3 idõzítõ 005 [030] / / ( ; lásd opció [8] a [002] szekcióban) PGM4 idõzítõ 005 PGM aktiválás PGM Deaktiválás Eseménycsoport Szolgáltatáscsoport Start # Vége # Szekció Szekció Szekció Szekció PGM1 [004] / / [005] / / [006] / / [007] / / PGM2 [013] / / [014] / / [015] / / [016] / / PGM3 [022] / / [023] / / [024] / / [025] / / PGM4 [031] / / [032] / / [033] / / [034] / / PGM1 [008] / / [009] / / [010] / / [011] / / PGM2 [017] / / [018] / / [019] / / [020] / / PGM3 [026] / / [027] / / [028] / / [029] / / PGM4 [035] / / [036] / / [037] / / [038] / / A PGM táblázat a 47. oldalon a Függelék 1: PGM programozás részben található. Minden eseménycsoport használható a modul PGM programozására Digiplex modul programozói útmutató

21 8-zónás bõvítõ modul APR3-ZX8 V2.0 = Alap beállítás SZEKCIÓ [001] : Általános opciók Opció KI BE [1] Szabotázs felismerés BE = Bemenet 8 (Z8) szabotázs kimenet lesz [2] PGM Deaktiválás követi: Deaktiválás esemény 1 PGM idõzítõ [3] PGM normál állapot N.O. 1 N.C. [4] PGM Időalap 1 másodperc 1 1 perc [5] - [8] Jövőbeli használat 1 N/A 1 N/A Bemenet sebesség Bemenet 001 / 009 Bemenet 002 / 010 Bemenet 003 / 011 Bemenet 004 / 012 Alapidõ ( )* Időérték ( ) Alap [002] / / [003] / / 600ms [004] / / [005] / / 600ms [006] / / [007] / / 600ms [008] / / [009] / / 600ms Bemenet sebesség Bemenet 005 / 013 Bemenet 006 / 014 Bemenet 007 / 015 Bemenet 008 / 016 Alapidõ ( )* Időérték ( ) Alap [010] / / [011] / / 600ms [012] / / [013] / / 600ms [014] / / [015] / / 600ms [016] / / [017] / / 600ms * Az Alapidőhöz, Szintprogramozás használatával (1. oldal), nyomja meg a és gombot a közötti érték kiválasztásához, majd nyomja meg az [ENTER] gombot. Alapidő szorzók: 000 = 15 ms, 001 = 1 sec. 002 = 1 perc. Szekció Adat Leírás Alap [018] / / ( ; lásd opció [4] a [001] szekcióban) PGM Idõzítõ 005 Eseménycsoport Szolgáltatáscsoport Start # Vége # Szekció Szekció Szekció Szekció PGM aktiválás [019] / / [020] / / [021] / / [022] / / PGM Deaktiválás [023] / / [024] / / [025] / / [026] / / A PGM táblázat a 47. oldalon a Függelék 1: PGM programozás részben található. Csak a közötti eseménycsoport használható a modul PGM programozására. Szekció Leírás [030] PGM teszt: Aktiválja a PGM kimenetet 8 másodpercre, így ellenõrzi helyes működését. Digiplex modul programozói útmutató - 21

22 4-zónás bővítő modul APR3-ZX4 V1.0 = Alap beállítás SZEKCIÓ [001] : Általános opciók Opció KI BE [1] Szabotázs felismerés BE = Bemenet 4 (Z4) szabotázs kimenet lesz [2] - [8] Jövőbeli használat 1 N/A 1 N/A Bemenet sebesség Alapidõ ( )* Idõérték ( ) Alapértelmezett Bemenet 001 [002] / / [003] / / 600ms Bemenet 002 [004] / / [005] / / 600ms Bemenet 003 [006] / / [007] / / 600ms Bemenet 004 [008] / / [009] / / 600ms Bemenet 005 (Bemenet 001 ATZ-je) [010] / / [011] / / 600ms Bemenet 006 (Bemenet 002 ATZ-je) [012] / / [013] / / 600ms Bemenet 007 (Bemenet 003 ATZ-je) [014] / / [015] / / 600ms Bemenet 008 (Bemenet 004 ATZ-je) [016] / / [017] / / 600ms * Az Alapidőhöz, Szintprogramozás használatával (1. oldal), nyomja meg a és gombot a közötti érték kiválasztásához, majd nyomja meg az [ENTER] gombot. Alapidő szorzók: 000 = 15 ms, 001 = 1 sec. 002 = 1 perc Digiplex modul programozói útmutató

23 1-zónás bővítő modul DGP2-ZX1 V2.0 BEMENETSEBESSÉG = ALAPIDŐ x IDÕÉRTÉK (Alap: 600mS) Alapidő ( )* = Alap beállítás SZEKCIÓ [001] : Általános opciók Opció KI BE [1] Szabotázs felismerés [2] - [8] Jövőbeli használat 1 N/A 1 N/A SZEKCIÓ Adat [002] / / * Az Alapidőhöz, Szintprogramozás használatával (1. oldal), nyomja meg a és gombot a közötti érték kiválasztásához, majd nyomja meg az [ENTER] gombot. Alapidő szorzók: 000 = 15 ms, 001 = 1 sec. 002 = 1 perc. Időérték ( ) SZEKCIÓ Adat [003] / / Digiplex modul programozói útmutató - 23

24 Nyomtató modul APR3-PRT1 V2.2 = Alap beállítás SZEKCIÓ [001] : Partíció hozzárendelés SZEKCIÓ [002] : Zónaállapot (1 8) automatikus Opció KI BE Opció KI BE [1] Partíció 1 1 Kikapcsolt Bekapcsolt [1] Zóna 1 állapot nyomtatás [2] Partíció 2 [2] Zóna 2 állapot nyomtatás [3] Partíció 3 [3] Zóna 3 állapot nyomtatás [4] Partíció 4 [4] Zóna 4 állapot nyomtatás [5] Partíció 5 (csak DGP-NE96) [5] Zóna 5 állapot nyomtatás [6] Partíció 6 (csak DGP-NE96) [6] Zóna 6 állapot nyomtatás [7] Partíció 7 (csak DGP-NE96) [7] Zóna 7 állapot nyomtatás [8] Partíció 8 (csak DGP-NE96) [8] Zóna 8 állapot nyomtatás SZEKCIÓ [003] : Zónaállapot (9 16) automatikus SZEKCIÓ [004]: Zónaállapot (17 24) automatikus Opció KI BE Opció KI BE [1] Zóna 9 állapot nyomtatás [1] Zóna 17 állapot nyomtatás [2] Zóna 10 állapot nyomtatás [2] Zóna 18 állapot nyomtatás [3] Zóna 11 állapot nyomtatás [3] Zóna 19 állapot nyomtatás [4] Zóna 12 állapot nyomtatás [4] Zóna 20 állapot nyomtatás [5] Zóna 13 állapot nyomtatás [5] Zóna 21 állapot nyomtatás [6] Zóna 14 állapot nyomtatás [6] Zóna 22 állapot nyomtatás [7] Zóna 15 állapot nyomtatás [7] Zóna 23 állapot nyomtatás [8] Zóna 16 állapot nyomtatás [8] Zóna 24 állapot nyomtatás SZEKCIÓ [005]: Zónaállapot (25 32) automatikus SZEKCIÓ [006]: Zónaállapot (33 40) automatikus Opció KI BE Opció KI BE [1] Zóna 25 állapot nyomtatás [1] Zóna 33 állapot nyomtatás [2] Zóna 26 állapot nyomtatás [2] Zóna 34 állapot nyomtatás [3] Zóna 27 állapot nyomtatás [3] Zóna 35 állapot nyomtatás [4] Zóna 28 állapot nyomtatás [4] Zóna 36 állapot nyomtatás [5] Zóna 29 állapot nyomtatás [5] Zóna 37 állapot nyomtatás [6] Zóna 30 állapot nyomtatás [6] Zóna 38 állapot nyomtatás [7] Zóna 31 állapot nyomtatás [7] Zóna 39 állapot nyomtatás [8] Zóna 32 állapot nyomtatás [8] Zóna 40 állapot nyomtatás 24 - Digiplex modul programozói útmutató

25 = Alap beállítás SZEKCIÓ [007] : Zónaállapot (41 48) automatikus SZEKCIÓ [008] : Zónaállapot (49 56) automatikus Opció KI BE Opció KI BE [1] [1] Partíció 49 (csak DGP-NE96) Zóna 41 állapot nyomtatás állapotának [2] [2] Partíció 50 (csak DGP-NE96) Zóna 42 állapot nyomtatás állapotának [3] [3] Partíció 51 (csak DGP-NE96) Zóna 43 állapot nyomtatás állapotának [4] [4] Partíció 52 (csak DGP-NE96) Zóna 44 állapot nyomtatás állapotának [5] [5] Partíció 53 (csak DGP-NE96) Zóna 45 állapot nyomtatás állapotának [6] [6] Zóna 54 (csak DGP-NE96) állapotának Zóna 46 állapot nyomtatás [7] [7] Zóna 55 (csak DGP-NE96) állapotának Zóna 47 állapot nyomtatás [8] [8] Zóna 56 (csak DGP-NE96) állapotának Zóna 48 állapot nyomtatás SZEKCIÓ [009]: Zónaállapot (57 64) automatikus SZEKCIÓ [010] : Zónaállapot (65 72) automatikus Opció KI BE Opció KI BE [1] Zóna 57 (csak DGP-NE96) állapotának [1] Zóna 65 (csak DGP-NE96) állapotának [2] Zóna 58 (csak DGP-NE96) állapotának [3] Zóna 59 (csak DGP-NE96) állapotának [4] Zóna 60 (csak DGP-NE96) állapotának [5] Zóna 61 (csak DGP-NE96) állapotának [6] Zóna 62 (csak DGP-NE96) állapotának [7] Zóna 63 (csak DGP-NE96) állapotának [8] Zóna 64 (csak DGP-NE96) állapotának [2] Zóna 66 (csak DGP-NE96) állapotának [3] Zóna 67 (csak DGP-NE96) állapotának [4] Zóna 68 (csak DGP-NE96) állapotának [5] Zóna 69 (csak DGP-NE96) állapotának [6] Zóna 70 (csak DGP-NE96) állapotának [7] Zóna 71 (csak DGP-NE96) állapotának [8] Zóna 72 (csak DGP-NE96) állapotának SZEKCIÓ [011] : Zónaállapot (73 80) automatikus SZEKCIÓ [012]: Zónaállapot (81 88) automatikus Opció KI BE Opció KI BE [1] Zóna 73 (csak DGP-NE96) állapotának [1] Zóna 81 (csak DGP-NE96) állapotának [2] Zóna 74 (csak DGP-NE96) állapotának [3] Zóna 75 (csak DGP-NE96) állapotának [4] Zóna 76 (csak DGP-NE96) állapotának [5] Zóna 77 (csak DGP-NE96) állapotának [6] Zóna 78 (csak DGP-NE96) állapotának [7] Zóna 79 (csak DGP-NE96) állapotának [8] Zóna 80 (csak DGP-NE96) állapotának [2] Zóna 82 (csak DGP-NE96) állapotának [3] Zóna 83 (csak DGP-NE96) állapotának [4] Zóna 84 (csak DGP-NE96) állapotának [5] Zóna 85 (csak DGP-NE96) állapotának [6] Zóna 86 (csak DGP-NE96) állapotának [7] Zóna 87 (csak DGP-NE96) állapotának [8] Zóna 88 (csak DGP-NE96) állapotának SZEKCIÓ [013]: Zónaállapot (89 96) automatikus SZEKCIÓ [014]: Eseménycsoportok automatikus Opció KI BE Opció KI BE [1] Zóna 89 (csak DGP-NE96) állapotának [1] Egyéb események Digiplex modul programozói útmutató - 25

26 SZEKCIÓ [013]: Zónaállapot (89 96) automatikus [2] Zóna 90 (csak DGP-NE96) állapotának [3] Zóna 91 (csak DGP-NE96) állapotának [4] Zóna 92 (csak DGP-NE96) állapotának [5] Zóna 93 (csak DGP-NE96) állapotának [6] Zóna 94 (csak DGP-NE96) állapotának [7] Zóna 95 (csak DGP-NE96) állapotának [8] Zóna 96 (csak DGP-NE96) állapotának SZEKCIÓ [014]: Eseménycsoportok automatikus [2] Élesítés/atástalaíntás események [3] Riasztás/Riasztás visszaáll események [4] Szabotázs/ Szabotázs visszaáll események [5] Hiba/Hiba visszaáll események [6] Speciális események [7] [8] Belépés események Jövőbeli használat 1 N/A 1 N/A = Alap beállítás SZEKCIÓ [015]: Nyomtató beállítás opciók SZEKCIÓ [016] : Soros Port beállítás opciók Opció KI BE Opció KI BE [1] Párhuzamos port [1] Soros port [2] Jövőbeli használat 1 N/A 1 N/A [2] és [3] 1 Lásd 1 Lásd [3] táblázat táblázat Off-line állapot elutasítva 1 Lásd 1 Lásd táblázat táblázat [4] Nincs papír állapot elutasítva [5] Nyomtató hiba állapot elutasítva [6] Nyomtató foglalt állapot elutasítva [7] Jövőbeli használat 1 N/A 1 N/A [8] Jövőbeli használat 1 N/A 1 N/A [4] - [8] Jövőbeli használat 1 N/A 1 N/A SZEKCIÓ [017] : PGM opciók Opció KI BE [1] PGM Deaktiválás követi: Deaktiválás esemény 1 PGM idõzítõ [2] PGM normál állapot N.O. 1 N.C. [3] PGM Időalap 1 másodperc 1 1 perc [4] Jövőbeli használat 1 N/A 1 N/A [5] Szabotázs felismerés [6] - [8] Jövőbeli használat 1 N/A 1 N/A Szekció Adat Leírás Alap [018] / / ( ; lásd opció [3] a [017] szekcióban) PGM Idõzítõ 005 Eseménycsoport Szolgáltatáscsoport Start # Vége # Szekció Szekció Szekció Szekció PGM aktiválás [019] / / [020] / / [021] / / [022] / / PGM Deaktiválás [023] / / [024] / / [025] / / [026] / / A PGM táblázat a 47. oldalon a Függelék 1: PGM programozás részben található. Csak a közötti eseménycsoport használható a modul PGM programozására. Kézi nyomtatás programozás Szekció Adat Leírás Alap [027] / / ( )** Egyéb események (Eseménycsoport választás) 000 [028] / / ( )** Egyéb események (Szolgáltatáscsoport választás) Digiplex modul programozói útmutató

27 [029] / / ( )** Egyéb események (Esemény start választás) 000 [030] / / ( )** Egyéb események (Esemény Vége választás) 000 [031] / / ( )** Élesítés/Hatástalanítás események (Eseménycsoport választás) 000 [032] / / ( )** Élesítés/Hatástalanítás események (Szolgáltatáscsoport választás) 000 [033] / / ( )** Élesítés/Hatástalanítás események (Esemény Start választás) 000 [034] / / ( )** Élesítés/Hatástalanítás események (Esemény Vége választás) 000 [035] / / ( )** Riasztás/Riasztás visszaáll események (Eseménycsoport választás) 000 [036] / / ( )** Riasztás/Riasztás visszaáll események (Szolgáltatáscsoport választás) 000 [037] / / ( )** Riasztás/Riasztás visszaáll események (Esemény Start választás) 000 [038] / / ( )** Riasztás/Riasztás visszaáll események (Esemény Vége választás) 000 [039] / / ( )** [040] / / ( )** Szabotázs/Szabotázs visszaáll események (Eseménycsoport választás) Szabotázs/Szabotázs visszaáll események (Szolgáltatáscsoport választás) [041] / / ( )** Szabotázs/Szabotázs visszaáll események (Esemény Start választás) 000 [042] / / ( )** Szabotázs/Szabotázs visszaáll események (Esemény Vége választás) 000 [043] / / ( )** HIba/HIba visszaáll események (Eseménycsoport választás) 000 [044] / / ( )** Hiba/Hiba visszaáll események (Szolgáltatáscsoport választás) 000 [045] / / ( )** Hiba/Hiba visszaáll események (Esemény Start választás) 000 [046] / / ( )** Hiba/Hiba visszaáll események (Esemény Vége választás) 000 [047] / / ( )** Speciális események (Eseménycsoport választás) 000 [048] / / ( )** Speciális események (Szolgáltatáscsoport választás) 000 [049] / / ( )** Speciális események (Esemény start választás) 000 [050] / / ( )** Speciális események (Esemény Vége választás) 000 [051] / / ( )** Belépés események (Eseménycsoport választás) 000 [052] / / ( )** Belépés események (Szolgáltatáscsoport választás) 000 [053] / / ( )** Belépés események (Esemény start választás) 000 [054] / / ( )** Belépés események (Esemény Vége választás) 000 [055] / / ( )** Minden esemény (Eseménycsoport választás) 000 [056] / / ( )** Minden esemény (Szolgáltatáscsoport választás) 000 [057] / / ( )** Minden esemény (Esemény start választás) 000 [058] / / ( )** Minden esemény (Esemény Vége választás) 000 ** Az APR3-PRT1 kézi nyomtatás szolgáltatását PGM kimenethez hasonlóan prorgamozza. A PGM táblázat a 47. oldalon a Függelék 1: PGM programozás részben található. Csak a közötti eseménycsoportok használhatók a modul kézi nyomtatás programozására. Szekció Leírás [060] PGM teszt: Aktiválja a PGM kimenetet 8 másodpercre, így ellenõrzi helyes működését. Digiplex modul programozói útmutató - 27

28 InTouch Hang-jelzős Élesítő/Hatástalanító modul APR3-ADM2 V2.0 Szekció Adat Leírás Alap [001] / / ( ; Csörgésszám) Csörgés számláló 8 csörgés [002] / / ( másodperc) Üzenetrögzítõ elhagyás Kikapcsolt [003] / / ( ; lásd opció [4] a [004] szekcióban) (000 = a PGM kézi aktiválását követi a [#] majd a [0] gomb megnyomására) PGM Idõzítõ 005 = Alap beállítás SZEKCIÓ [004]: Általános opciók SZEKCIÓ [005]: Partíció hozzárendelés Opció KI BE Opció KI BE [1] Jövőbeli használat 1 N/A 1 N/A [1] Partíció 1 1 Kikapcsolt Bekapcsolt [2] Jövőbeli használat 1 N/A 1 N/A [2] Partíció 2 1 Kikapcsolt Bekapcsolt [3] PGM kimenet [3] Partíció 3 1 Kikapcsolt Bekapcsolt [4] PGM Időalap Másodperc 1 Perc [4] Partíció 4 1 Kikapcsolt Bekapcsolt [5] Jövőbeli használat 1 N/A 1 N/A [5] Partíció 5 (csak DGP-NE96) 1 Kikapcsolt Bekapcsolt [6] Jövőbeli használat 1 N/A 1 N/A [6] Partíció 6 (csak DGP-NE96) 1 Kikapcsolt Bekapcsolt [7] Jövőbeli használat 1 N/A 1 N/A [7] Partíció 7 (csak DGP-NE96) 1 Kikapcsolt Bekapcsolt [8] Jövőbeli használat 1 N/A 1 N/A [8] Partíció 8 (csak DGP-NE96) 1 Kikapcsolt Bekapcsolt 28 - Digiplex modul programozói útmutató

29 Beléptető modul DGP2-ACM1P V2.0 = Alap beállítás * = V2.0 vagy újabb ** = V1.1 vagy újabb *** = V1.02 vagy újabb SZEKCIÓ [001] : Partíció hozzárendelés SZEKCIÓ [002] : Általános opciók 1 Opció KI BE Opció KI BE [1] Partíció 1 1 Kikapcsolt Bekapcsolt [1] Szabotázs bemenet [2] Partíció 2 [2] Akku töltőáram 350mA l 700mA [3] Partíció 3 [3] Olvasó LED követi a partíció állapotát 1 Kikapcsolt Bekapcsolt [4] Partíció 4 [4] Olvasó csipogása követi a partíció 1 Kikapcsolt Bekapcsolt állapotát amikor a [3] opció állapota: BE. [5] Partíció 5 (csak DGP-NE96) [5] Kártya aktiválta ajtó nyitási ütemezés [6] Partíció 6 (csak DGP-NE96) [6] Ajtó újrazár Azonnal 1 Amikor csukják [7] Partíció 7 (csak DGP-NE96) [7] Olvasó zöld LED Belépés megadva 1 Kikapcsolt Bekapcsolt eseménynél [8] Partíció 8 (csak DGP-NE96) [8] Nyitás REX re (Kilépés kérés) SZEKCIÓ [003] : Általános opciók 2 SZEKCIÓ [004]: PGM opciók Opció KI BE Opció KI BE [1] Ajtó nyitva maradt riasztás [1] PGM Deaktiválás követi Deaktiválás esemény 1 PGM idõzítõ [2] Ajtó nyitva maradt elő-riasztás 1 Kikapcsolt Bekapcsolt [2] PGM normál állapot N.O. 1 N.C. [3] Ajtó nyitva maradt riasztás 1Néma Hangos [3] PGM Idõalap 1 másodperc 1 1 perc [4] Ajtó nyitva maradt riasztás követi Riasztás visszaáll 1 Csipog Idõzítõ [4] Jövőbeli használat 1 N/A 1 N/A [5] Ajtó kényszer nyitva riasztás [5] PIN bevitel a CR-R885-BL olvasón (1. megjegyzés a 31. oldal) [6] Ajtó kényszerített riasztás 1Néma Hangos [6] Olvasó keresés támogatás* Látható 1 Látható és hallható [7] Ajtó kényszerített riasztás követi Riasztás visszaáll 1 Csipog Idõzítõ [8] Olvasó Belépés támogatás Látható 1 Látható és hallható [7] Ajtó nyitás Tűz riasztáskor* [8] AC és akku felügyelet** Bekapcsolt 1 Kikapcsolt Kapcsolja be a [8] opciót a [004] szekcióban, ha a DGP2-ACM1P tápját nem használják. Így kikapcsolt az AC és akku felügyelet, elkerülve a hiba küldést. Szekció Adat Leírás Alap [005] / / ( x 1 perc; 000 = Azonnali) AC hiba jelentés késleltetés 000 [006] / / ( másodperc) Ajtó nyitási idõtartam 005 [007] / / ( másodpercet ad a [006] szekcióhoz) Ajtó nyitási idõtartam bõvítés 015 [008] / / ( másodperc) Ajtó nyitva maradt idõtartam 060 Digiplex modul programozói útmutató - 29

30 [009] / / ( másodperc) Elő-riasztás indítás ideje a riasztás kapcsolása előtt Ajtó nyitva maradt elõ-riasztás idõzítõ 015 [010] / / ( másodperc) Ajtó nyitva maradt riasztás csipogás idõzítõ 005 [011] / / ( másodperc) Ajtó kényszer nyitva riasztás csipogás idõzítõ 005 [012] / / ( ; lásd opció [3] a [004] szekcióban) PGM Idõzítõ 005 Szekció [013]: Ajtó nyitási ütemezés Start idõ Vége idõ Nap (kapcsolja BE/KI) V H K Sz Cs P Szo SzN Ütem A: : : Ütem B: : : vagy magasabb verziószámú beléptető modulok esetén, a Vége idő korábbra állítható mint a Start idő. Vegye figyelembe, hogy ha egyszer kinyitott, az ajtó nyitva marad a következő programozott Vége időig. Eseménycsoport Szolgáltatáscsoport Start # Vége # Szekció Szekció Szekció Szekció PGM aktiválás [014] / / [015] / / [016] / / [017] / / PGM Deaktiválás [018] / / [019] / / [020] / / [021] / / A PGM táblázat a 47. oldalon a Függelék 1: PGM programozás részben található. Csak a közötti eseménycsoport használható a modul PGM programozására. SZEKCIÓ [022] : Biztonsági mód opciók Opció KI BE [1] Biztonsági mód* 1 Kikapcsolt Bekapcsolt [2] Biztonsági mód belépés* 1 Kikapcsolt Bekapcsolt [3] Olvasó biztonsági mód támogatás* Látható 1 Látható és hallható [4] - [8] Jövőbeli használat 1 N/A 1 N/A Szekció Adat Leírás Alap [023] / / ( óra; 000 = Kikapcsolt) Biztonsági mód ajtó nyitási idõtartam* 000 Szekció Leírás [030] PGM teszt: Aktiválja a PGM kimenetet 8 másodpercre, így ellenõrzi helyes működését. [040] Belépőkártya sorozatszám kijelzés***: A kombuszon lévõ bármelyik LCD vagy Grafica kezelõn kijelzett belépõkártya sorozatszám megtekintése. Amikor a DGP2-ACM1P belépőkártya kijelzés módban van, a modulhoz kapcsolt ajtón nem lehet belépni. Szekció Leírás [061] Biztonsági módú Belépőkártya hozzárendelés* [062] Biztonsági módú Belépőkártya hozzárendelés 2* [063] Biztonsági módú Belépőkártya hozzárendelés 3* [064] Biztonsági módú Belépőkártya hozzárendelés 4* Belépőkártya hozzárendeléséhez lépjen a kívánt szekcióba és mutassa fel a kártyát annak az olvasónak, amelyik a DGP2-ACM1P modulhoz kapcsolódik, háromszor Digiplex modul programozói útmutató

31 Szekció Leírás [070] Minden Biztonsági módú Belépőkártya törlése* [071] Biztonsági módú Belépőkártya törlés 1* [072] Biztonsági módú Belépőkártya törlés 2* [073] Biztonsági módú Belépőkártya törlés 3* [074] Biztonsági módú Belépőkártya törlés 4* Lépjen a kívánt szekcióba a hozzátartozó belépőkártya törléséhez. 1. megjegyzés: PIN bevitel CR-R885-BL Beltéri/Kültéri proximity olvasón, 10 cm olvasási távolsággal (csak DGP-NE96 központtal) A PIN bevitel a CR-R885-BL olvasó szolgáltatása ([004] szekció, [5] opció, 29. oldal) a DGP-NE96 központon programozott Kártya- és Kód belépés opcióra (Beléptetés fejezet a DGP-NE96 Ismertető és telepítői útmutatóban) vonatkozik. Ha a Kártya- és Kódbelépés opciót engedélyezték (BE), a felhasználónak fel kell mutatnia az érvényes belépõkártyáját az olvasónak, majd megadnia az érvényes belépõkódját (PIN), csak így léphet be élesített beléptetõ ajtón. Ha az olvasó Beléptetõ modulhoz kapcsolódik, és ha nincs kezelõ a közelben a PIN megadásához, nem adható belépés. Ha a [004] szekcióban az [5] opció engedélyezett, és CR-R885-BL Beltéri/Kültéri proximity olvasót használnak, a felhasználók felmutathatják kártyájukat a CR-R885-BL olvasónak, majd megadhatják PIN kódjukat a CR-R885-BL kezelõjén, így beléphetnek az élesített beléptetõ ajtón. Ha a beléptető ajtó hagyományos proximity olvasót használ és Beléptető modulhoz kapcsolódik, a Kártya- és Kódbelépés opciót le kell tiltani a DGP-NE96 központon. A CR-R885-BL kezelő beállítása DGP-NE96 központhoz A PIN bevitel CR-R885-BL olvasón szolgáltatás működéséhez, a CR-R885-BL kezelõ kommunikációs formátumát 8-bit Wiegand formátumra kell állítani. Ehhez, a CR-R885-BL olvasón a következõket kell elvégezni: 1. lépés: Tartsa nyomva a [CLEAR] gombot 4 másodpercig (az olvasó megerősítőt csippan és a zöld LED világít). 2. lépés: Adja meg a CR-R885-BL [TELEPÍTŐKÓDJÁT] (alap: ), majd nyomja meg az [ENTER] gombot (az olvasó megerősítőt csippan és a zöld LED villog). 3. lépés: Lépjen a [002] szekcióba és nyomja meg az [ENTER] gombot (az olvasó megerősítőt csippan és a zöld LED villogása leáll). 4. lépés: Nyomja meg a [0] gombot (8-bit Wiegand) és nyomja meg az [ENTER] gombot (az olvasó megerősítőt csippan és a zöld LED villog). 5. lépés: Tartsa nyomva a [CLEAR] gombot 4 másodpercig, ezzel kilép programozási módból (az olvasó elutasítót csippan és a zöld LED kialszik). Bõvebben tájékozódhat a CR-R885-BL Beltéri/Kültéri proximity olvasón, 10 cm olvasási távolsággal Ismertető és telepítő útmutatójából. Digiplex modul programozói útmutató - 31

32 Táp Modul DGP2-PS17 V1.0 SZEKCIÓ [001] : Általános opciók Opció KI BE = Alap beállítás [1] Szabotázs felismerés [2] Akku töltőáram 350mA l 850mA [3] PGM Deaktiválás követi Deaktiválás esemény 1 PGM idõzítõ [4] PGM Időalap 1 másodperc 1 1 perc [5] - [8] Jövőbeli használat 1 N/A 1 N/A 40VA transzformátor szükséges, amikor a 850mA akku töltőáramot használ. Ha 20VA transzformátort használ 850mA töltőárammal, a rendszer sérülhet. Szekció Adat Leírás Alap [002] / / ( x 1 perc; 000 = Azonnali) AC hiba jelentés késleltetés 000 [003] / / ( ; lásd opció [4] a [001] szekcióban) PGM Időzítő 005 Eseménycsoport Szolgáltatáscsoport Start # Vége # Szekció Szekció Szekció Szekció PGM aktiválás [004] / / [005] / / [006] / / [007] / / PGM Deaktiválás [008] / / [009] / / [010] / / [011] / / A PGM táblázat a 47. oldalon a Függelék 1: PGM programozás részben található. Csak a közötti eseménycsoport használható a modul PGM programozására. Szekció Leírás [020] PGM teszt: Aktiválja a PGM kimenetet 8 másodpercre, így ellenõrzi helyes működését Digiplex modul programozói útmutató

33 Modul bekötési rajzok Modul bekötés áttekintés 1. ábra: A Kombusz bekötése Modul 3. ábra: Az 50mA PGM kimenet bekötése Néhány modul PGM kiemenete magába foglal egy 50mA kimenetet. A PGM bekötése alább. Modul Digiplex központ (DGP-848/DGP-NE96) Kombusz 2. ábra: Az 5A PGM kimenet bekötése Néhány modul PGM kiemenete magába foglal egy vagy több 5A relét. A PGM bekötése alább. Külsõ tápként a DGP2-PS17 Tápmodul javasolt. PGM 5A relé Modul LED kijelzések Zöld LOCATE LED (néha LOC vagy LC feliratú): Indítás: Világít indítás alatt. Locate: Ha a LED gyorsan villog normál működés alatt, akkor keresés kérést vesz a központtól. A modultól függõen, a keresés kérés letiltható a szabotázskapcsoló vagy a Disable Locate kapcsoló lenyomásával. Piros WATCHDOG LED (néha WDG vagy WTDG vagy WD feliratú): Állapot: Villgova jelzi a megfelelõ működést. Kommunikációs hiba: Ha a LOCATE és a WATCHDOG LED felváltva villog, a modul kommunikációs hibát tapasztal a központtal. Zöld BATT LED (csak DGP2-ACM1P és DGP2-PS17): Töltés és akkuteszt LED (60 másodpercenként). Külsõ táp Zöld RX LED (csak MG-RCV3): Villogás: A nyomtató modul az adatokat a soros porton kezeli. Zöld PULSE LED (csak APR-ADM2): Világít amikor az APR3-ADM2 a tárcsázót használja. A PULSE LED tovább világít, a tárcsázó használatának teljes ideje alatt. Bármilyen eszköz pl. garázsajtó, lámpa vagy sziréna. Általános figyelmeztetések Vegye le a tápot és az akkut a központról mielőtt a modult a kombuszra kapcsolja. A központtól mért maximális telepítési távolság a megfelelő központ Ismertető és telepítői kézikönyvében található. Digiplex modul programozói útmutató - 33

34 Grafica Grafikus LCD kezelő (DNE-K07) Figyelem: A Grafica kezelõ legjobban 20 és -10 szögbõl olvasható. A fém fali hátlap felszerelése 1) Tegye a fali hátlapot a kívánt helyre. 2) Fúrja ki és illessze s csavarokat az A jelõ nyílásokba. Figyelem: A Grafica kezelõ ajtaja 9cm szabad helyet igényel. A Grafica fali hátlapra szerelése 1) Tegye a Grafica hátlapját egy síkba a felszerelt fém fali hátlappal. 2) Csúsztassa a Grafica D jelű nyílásait a fém fali hátlap B jelű füleire. 3) Finoman nyomja lefelé és pattintsa a fém fali hátlapra a Grafica kezelõt. 4) Ha szükséges, használjon további csavarokat a fém fali hátlap bal oldali fülében. B A Más modulokhoz Kombusz Grafica (részlet) Digiplex központhoz (DGP-848/DGP-NE96) 34 - Digiplex modul programozói útmutató

35 LCD kezelő (DGP2-641BL/RB/ DGP2-640) LCD kezelõ (DGP2-641BL/RB/ DGP2-640) Memóriakulcs csatlakozó Kombusz Digiplex központhoz (DGP-848/ DGP-NE96) Figyelem: A kezelõ szabotázskapcsolója a kombuszon keresztül kommunikál állapotáról a központtal. Nyitásérzékelõ * A kezelõ zóna a központ EOL definícióját követi. A zónasebesség 600ms és nem programozható. 48-zónás LED kezelő (DGP2-648) LED kezelõk (DGP2-648) Kombusz Digiplex központhoz (DGP-848/ DGP-NE96) Figyelem: A kezelõ szabotázskapcsolója a kombuszon keresztül kommunikál állapotáról a központtal. Nyitásérzékelõ * A kezelõ zóna a központ EOL definícióját követi. A zónasebesség 600ms és nem programozható. Digiplex modul programozói útmutató - 35

36 DGP2-641RB Beléptető bekötések DGP2-641RB DGP2-641RB Ha nem használ nyitásérzékelőt, tegyen egy jumpert vagy egy 1kW ellenállást a BLK és Z1 terminálok közé, a központ EOL definíciójától függően. Ha nem használ REX (Kilépés kérő) eszközt, tegyen egy rövidzárdugót a kezelő BLK és Z2 terminálja közé. Biztosítékkal ellátott külsõ táp (javasolt) Nem szükséges EOL a Z2 terminálra. Ajtózár IN4007 dióda DGP2-641RB Paradoor (460) Kilépés kérés eszköz. A Z2 terminálra kell kötni. Nyitásérzékelõ A Z1 terminálra kell kötni. * A központ EOL definícióját követi Digiplex modul programozói útmutató

37 Kijelző modul (DGP2-ANC1) Egy késsel vágjon két nyílást kb. 75mm-re a Kijelzõ modul hátlapjától. Vágjon egy négyzetet a vezetõ csap (A) elé és a keret tetejére (B). A pontozott vonalak jelölik a vágásokat. Távolítsa el a B jelû részt minden Kijelzõ modulról, melyek tetejére további modulok kerülnek, lásd 3. ábra (alul). A legfelsõ Kijelzõ modulokról, mint a 3. ábra 3. modulja vagy egyedülálló modulokról nem kell eltávolítani a B jelű részt. Távolítsa el az E jelű műanyag négyzetet a kezelõ felsõ hátlapjáról. Kültéri nagybiztonságú digitális mozgásérzékelő (DG-85) Csatlakoztassa a vezetékeket a kezelõ vagy a kombusz termináljaira. A Kijelzõ modul hátlapján lévõ A, B jelű részek és a vezetõ csapok segítségével csatlakoztassa a vezetékeket, lásd 1. ábra (fent). Amikor a központ keresés funkciója engedélyezett, az elsõ sor zöld Led villog. PCB MAGASSÁG ÁLLÍTÁS A DG85 optimális teljesítményt 2,1m magasságban nyújt, de alacsonyabbra és magasabbra is szerelhetõ. Az érzékelõ felszerelése után, ellenõrizze, hogy a PCB magasság jelölés megegyezik a telepítési magassággal. A telepítési magasságot a földtõl a DG85 burkolatának aljáig számoljuk. Például, ha a mozgásérzékelõt 2,1m magasra telepítették, a PCB beállításának is 2,1 méteren kell lennie. A PCB magasság állításához, távolítsa el a PCB csavart és állítsa a PCB Magasság fület a megfelelõ magasság jelzéshez a PCB lapon. FIGYELEM: Ellenõrizze, hogy a berendezés elsõ és hátsó burkolata szorosan illeszkedik, rés nélkül körben a berendezés pereménél, mielõtt meghúzza a csavarokat. Különben az idõjárásálló burkolat sérül és nedvesség kerülhet a berendezésbe. Digiplex modul programozói útmutató - 37

38 Mozgásérzékelők (DGP2-50/60/70) Címezhető Digitális mozgásérzékelők Címezhető nagybiztonságú mozgásérzékelők (1) (2) BURKOLAT BURKOLAT TÜSKE (3) (3) (3) (4) LENCSÉK KÉMLELÕNYÍLÁS (1) (5) KÉMLELÕNYÍLÁS TÜSKE (6) KÉMLELÕNYÍLÁS TÜSKE (6) (4) (1) (5) (6) (4) (5) (7) ELEKTROMOS CSATAKOZÓK (8) PCB CSAVAR (9) PCB (10) HÁTLAP (9) (7) (8) (15) (14) (11) (14) (7) (13) (8) (9) (11) ÉRZÉKELÉS/ RIASZTÁS LED (piros) Villog: Nem tud kommunikálni a központtal. (12) VÉDELEM JELZÕ (zöld LED) Locate: Ha aktivált, a LED villog, amíg a szabotázskapcsolót meg nem nyomják vagy az érzékelõ sorozatszámát beütik. (13) SZABOTÁZSKAPCSOLÓ (13) (15) (11) (14) FÉMPAJZS (12) (15) ÉRZÉKELÕK (16) (16) PCB MAGASSÁGJELZÕ FÜL (10) (16) (2) (10) (2) DGP2-50/60 Top view 110 DGP2-70 Top view 90 Digiplex/ DigiplexNE központokhoz Kombusz YEL GRN 12.0m (40ft) 7.0m (23ft) 3.5m (11ft) 1.2m (4ft) o 1.2m (4ft) 3.5m (11ft) 7.0m (23ft) 12.0m (40ft) 3m (10ft) 1.5m (5ft) 1.5m 3m (5ft) (10ft) 2.1m (7ft) Side view 2.1m (7ft) Side view 1.7m (5.6ft) 4.0m (12ft) 8.0m (26ft) 12.0m (40ft) 0 1.5m 3m (5ft) (10ft) 6m (20ft) 9m (30ft) 11m (35ft) DGP2-70 PCB Magasság állítás A DGP2-50/60/70 optimális teljesítményt 2,1m magasságban nyújt, de alacsonyabbra és magasabbra is szerelhetõ. Az érzékelõ felszerelése után, ellenõrizze, hogy a PCB magasság jelölés megegyezik a telepítési magassággal. A telepítési magasságot a földtõl a mozgásérzékelõ burkolatának aljáig számoljuk. PCB Magasságjelzések 1.1m 2.1m 3.1m DGP2-50/60 Például, ha a mozgásérzékelõt 2,1m magasra telepítették, a PCB beállításának is 2,1 méteren kell lennie. A PCB magasság állításához, távolítsa el a PCB csavart és állítsa a PCB Magasság fület a megfelelõ magasság jelzéshez a PCB lapon. PCB MAGASSÁG JELZÕ FÜL 1.1m 3.1m 1.1m 3.1m PCB MAGASSÁG- JELZÕ FÜL BURKOLAT BURKOLAT 38 - Digiplex modul programozói útmutató

39 Magellan rádiós bővítő modul (MG-RCV3) Szabotázs kapcsoló A szabotázskapcsoló használható a központtól érkezõ Keresés kérés letiltására is. PROGRAM Gomb: Nem Használt A Magellan rádiós bõvítõ modul LED jelzéseirõl tájékozódhat a Modul LED jelzések fejezetben a 33. oldalon. A Magellan rádiós vevõ modul kombuszra kapcsolásáról (1. ábra) és PGM kimeneteirõl (2. ábra) bõvebben tájékozódhat a Modul bekötési áttekintésben a 33. oldalon. A bekötések elvégzése elõtt olvassa el az Általános figyelmeztetéseket a a 33. oldalon. A PGM4 választható. 4-PGM bővítő modul (APR3-PGM4) A 4-PGM kimenet modul kombuszra kapcsolásáról (1. ábra) és PGM kimenetei bekötésérõl (2. ábra) bõvebben tájékozódhat a Modul bekötési áttekintésben a 33. oldalon. A bekötések elvégzése elõtt olvassa el az Általános figyelmeztetéseket a a 33. oldalon. A 4-PGM kimenet modul LED jelzéseirõl tájékozódhat a Modul LED jelzések fejezetben a 33. oldalon. 8-Zónás bővítő modul (APR3-ZX8) Külsõ Anti- Szabotázs Kapcsoló (N.C.) A Z8 bemenet terminál használható szabotázskapcsoló bemenetként Opció [1]: Szekció [001] A 8-zónás vezetékes modul LED jelzéseirõl tájékozódhat a Modul LED jelzések fejezetben a 33. oldalon. A Keresés tiltás kapcsolóval letiltható a központtól érkezõ Keresés kérés. A 8-zónás vezetékes modul kombuszra kapcsolásáról (1. ábra) és PGM kimenete bekötésérõl (3. ábra) bõvebben tájékozódhat a Modul bekötési áttekintésben a 33. oldalon. A bekötések elvégzése elõtt olvassa el az Általános figyelmeztetéseket a a 33. oldalon. Az érzékelõeszközöket az APR3-ZX8 bemenet termináljaira a megfelelõ központ Ismertető és telepítő kézikönyvében látható módon csatlakoztassa. Digiplex modul programozói útmutató - 39

40 4-Zónás bővítő modul (APR3-ZX4) A 4-zónás vezetékes modul LED jelzéseirõl tájékozódhat a Modul LED jelzések fejezetben a 33. oldalon. A Disable Locate kapcsolóval a központtól érkezõ Keresés kérés tiltható le. A 4-zónás vezetékes modul kombuszra kapcsolásáról (1. ábra) bõvebben tájékozódhat a Modul bekötési áttekintésben a 33. oldalon. A bekötések elvégzése elõtt olvassa el az Általános figyelmeztetéseket a a 33. oldalon. Egy-zónás bővítő modul (DGP2-ZX1) N.C., EOL ellenállással Bõvebb tájékoztatás a konfigurációról a megfelelõ központ Ismertetõ és telepítõ útmutatójában található. A DGP2-ZX1 a központon beállított ATZ és EOL definíciókat követi. Az érzékelõeszközöket az APR3-ZX4 bemenet termináljaira a megfelelõ központ Ismertető és telepítő kézikönyvében látható módon csatlakoztassa. Standard érzékelõ Külsõ Anti- Szabotázs Kapcsoló (N.C.) A Z48 bemenet terminál használható szabotázskapcsoló bemenetként Opció [1]: Szekció [001]. Az 1-zónás vezetékes modul kombuszra kapcsolásáról (1. ábra) bõvebben tájékozódhat a Modul bekötési áttekintésben a 33. oldalon. A bekötések elvégzése elõtt olvassa el az Általános figyelmeztetéseket a a 33. oldalon. Az 1-zónás vezetékes modul LED jelzéseirõl tájékozódhat a Modul LED jelzések fejezetben a 33. oldalon. Szabotázs kapcsoló A szabotázskapcsoló megnyomásával tiltható a Keresés Digiplex modul programozói útmutató

41 Nyomtató Modul (APR3-PRT1) A nyomtató modul LED jelzéseirõl tájékozódhat a Modul LED jelzések fejezetben a 33. oldalon. Nyomja meg a PRINT TEST gombot a nyomtató teszteléséhez. RX LED fenntartva jövõbeli használatra. A Nyomtató modul kombuszra kapcsolásáról (1. ábra) és PGM kimenetérõl (3. ábra) bõvebben tájékozódhat a Modul bekötési áttekintésben a 33. oldalon. A bekötések elvégzése elõtt olvassa el az Általános figyelmeztetéseket a a 33. oldalon. DB-9 Soros Port tüskekiosztás Pin 5 - GND Pin 4 - DTR (Adat Terminál Kész/ nemhasznált) Pin 8 - CTS (Vezérlés átvitel / nem használt) Pin 3 - TX Pin 2 - RX (nem használt) 25-tûs Párhuzamos Port: Csatlakoztassa a nyomtató modul 25-tûs párhuzamos portját bármilyen pont mátrix nyomtatóhoz. Megjegyzés: A nyomtatónak legalább 80 oszlopot támogatnia kell. Szabotázskapcsoló bekötése 9-tûs Soros Port: Csatlakoztassa a Nyomtató modul 9-tûs soros portját egy pontmátrix nyomtatóhoz. Megjegyzés: A nyomtatónak lagalább 80 oszlopot támogatnia kell. 9-tûs soros port: Csatlakoztassa a Nyomtató modul 9-tûs soros portját a számítógépcom portjához, a központ eseményeinek számítógép monitoron való megtekintéséhez. A monitoron megjelenõ események kinyomtathatók a számítógépre csatlakoztatott nyomtatóval. Külsõ szabotázskapcsoló (N.C.) InTouch Hang-jelzős Élesítő/Hatástalanító modul (APR3-ADM2) Az InTouch hangjelzõs Élesítõ/ Hatástalanító modul LED jelzéseirõl tájékozódhat a Modul LED jelzések fejezetben a 33. oldalon. Az InTouch hangjelzõs élesítõ/ hatástalanító modul kombuszra kapcsolásáról (1. ábra) és PGM kimenetérõl (2. ábra) bõvebben tájékozódhat a Modul bekötési áttekintésben a 33. oldalon. A bekötések elvégzése elõtt olvassa el az Általános figyelmeztetéseket a a 33. oldalon. Digiplex tárcsázó Digiplex modul programozói útmutató - 41

42 Beléptető Modul (DGP2-ACM1P) A Beléptetõ modul LED jelzéseirõl tájékozódhat a Modul LED jelzések fejezetben a 33. oldalon. Figyelem: Biztosítékcsere elõtt vegye le az akkut. A Beléptetõ modul PGM kimenetének bekötésérõl (3. ábra) bõvebben tájékozódhat a Modul bekötési áttekintésben a 33. oldalon. A bekötések elvégzése elõtt olvassa el az Általános figyelmeztetéseket a a 33. oldalon. Ha nem használják a DGP2-ACM1P beépírtett tápját, csatlakoztassa a kombusz piros vezetékét a az aux+ terminálra a modul táplálásához. Ilyenkor a DGP2-ACM1P modult a kombusz táplálja. Az eszközöket a DGP2-ACM1P aux kimenetére (aux) vagy külsõ tápra kösse. Illetve, ha a beépített tápot nem használják, le kell tiltani a DGP2-ACM1P AC és akku felügyelet szolgáltatását (29. oldal). Digiplex központ Akku: YUASA model #NP7-12 UL/ULC 12Vdc/4Ah 12Vdc táp kimenet A REX (Kilépés kérõ eszköz), nyitásérzékelõ és ajtózár táplálása (1. kiemelés) Amikor a beépített tápot használják, a 12Vdc tápkimenet automatikusan lekapcsol, ha az áram meghaladja az 1.1A erõsséget (1. kiemelés). A Routing kábel bekötése Külső negatívkapcsoló bekötése A külsõ negatívkapcsoló köthetõ a központ vagy a modul PGM kimenetére vagy nyomógombra. Ha bekötötték, programozott esemény vagy gombnyomás küldheti a jelzést a külsõ negatívkapcsolónak és nyitja az ajtózárat. Lásd Inset 1 Itt fonja össze a kábeleket Routing kábel Ne használjon kereszt párt vagy keresztkábelt a routing kábelnek. PGM kimenetek központról vagy más modulról Nyomógomb Olvasó kábel Ha routing kábel szükséges a modul és az olvasó összekapcsolásához, a routing kábelt árnyékolni kell. Ne kösse az árnyékolás vezetékeit az összesodrott olvasó kábelhez. Az árnyékolás vezeték az olvasónál zárul, egyszerűen zárja le az árnyékolást a modulnál. Ne kösse az árnyékolás vezetékeit a fekete vezetékhez az összesodrott olvasó kábelnél. CR-R880-BL Beltéri/Kültéri proximity olvasó 10 cm olvasási távolsággal Támogatja a CR-R885-BL. * = A központ EOL definícióját követi. Beléptető modulok kapcsolása DGP2-ACM1P modulhoz ** = *** = Ha nem használ nyitásérzékelõt, tegyen egy rövidzárdugót vagy egy 1kW ellenállást az AUX- és CT terminálok közé, a központ EOL definíciójától függõen. Ha nem használ REX (Kilépés kérõ) eszközt, tegyen egy rövidzárdugót a kezelõ AUX- és REX terminálja közé. Amikor a diódát az ajtózárhoz köti, ellenõrizze, hogy a dióda katódját a pozitív Ajtózár (+) feszültségre, az anódot pedig a negatív (-) feszültségre kötötték. Lásd 1. Nyitásérzékelõ A CT terminálra kell kötni** Paradoor 460 A Kilépés kérõ eszközt a REX terminálra kell kötni*** 42 - Digiplex modul programozói útmutató

43 Tápmodul (DGP2-PS17) A Tápmodul LED jelzéseirõl tájékozódhat a Modul LED jelzések fejezetben a 33. oldalon. Figyelem: Biztosítékcsere elõtt vegye le az akkut. Központ (DGP-848/DGP-NE96) A transzformátor hibás bekötése a rendszer sérülését eredményezheti. A 12Vdc tápkimenet automatikusan lekapcsol, ha az áram meghaladja az 1.1A erősséget. 40VA transzformátor szükséges, amikor a 850mA akku töltőáramot használ. Ha 20VA transzformátort használ 850mA töltőárammal, a rendszer sérülhet. A Tápmodul PGM kimenetének bekötésérõl (2. ábra) bõvebben tájékozódhat a Modul bekötési áttekintésben a 33. oldalon. A bekötések elvégzése elõtt olvassa el az Általános figyelmeztetéseket a a 33. oldalon. Nyitásérzékelő (DGP2-ZC1) A Címezhetõ nyitásérzékelõ LED jelzéseirõl tájékozódhat a Modul LED jelzések fejezetben a 33. oldalon. LC WD R B G Y Reed kapcsoló + - központhoz DGP2-ZC1 Szabotázskapcsoló GRN YEL Ajtó Mágnes reed + - G Y Digiplex modul programozói útmutató - 43

44 Hub és Busz szétválasztó erősítő (APR3-HUB2) Más modulokról, Spectra vagy Digiplex központról Más kombusz modulokhoz Más kombusz modulok felé Táp hozzátartozó transzformátorral Táp hozzátartozó transzformátorral Más kombusz modulokhoz Más kombusz modulokhoz Táp hozzátartozó transzformátorral Táp hozzátartozó transzformátorral Az APR3-HUB2 nem címezhetõ, ezért bármekkora számú hub köthetõ a kombuszra, nem befolyásolja a központ által támogatott modulok számát Digiplex modul programozói útmutató

45 Függelék 1: PGM programozás A PGM egy programozható kimenet, mely átkapcsolható ellentétes állapotba (pl. egy normál nyitott PGM zár) amikor egy bizonyos esemény jelentkezik a rendszerben. Például, a PGM használható füstérzékelők reszetelésére, villogók aktiválására, garázsajtók nyitására/zárására és így tovább. Amikor egy PGM zár, a modul földeli a PGM kimenetet (tranzisztoros PGM), vagy az N.C. és COM között kapcsolatot teremt (Relé PGM), mely a hozzákapcsolt eszközt vagy relét aktiválja. Amikor a PGM nyit, az áramkör nyit földrõl (tranzisztor PGM), vagy az N.O. és COM közötti kapcsolat létrejön,és árammal látja el a hozzákapcsolt eszközt. PGM aktiválás esemény A PGM Aktiválás Esemény meghatározza, mely esemény aktiválja a PGM kimenetet. Az eseménycsoport meghatározza az eseményt, a szolgáltatáscsoport azonosítja a forrást, és a Start és Vége szám beállítja a hatókört a szolgáltatáscsoporton belül (lásd PGM Programozási Táblázat, alul). Például, az APR3-PGM4 aktiválhatja PGM1 kimenetet (4-PGM bõvítõ modul a 20. oldalon) amikor a partíciót élesítette egy közötti felhasználókód. Ezért: Eseménycsoport szekció [004] = 010 Élesítés Felhasználó Kóddal Szolgáltatáscsoport szekció [005] = 001 Felhasználó Kódok Start szekció [006] = 000 (a 256. felhasználókódot jelenti) Vége szekció [007] = 004 (a 260. felhasználókódot jelenti) Lépjen a kívánt PGM eseménycsoportjának, Szolgáltatáscsoportjának, Start és Vége számának megfelelõ szekciókba, és gépelje a kívánt adatot. PGM Deaktiválás opció Ha a PGM kimenetek aktiváltak, deaktiválódhatnak amikor más esemény jelentkezik vagy egy idõ után. A PGM Deaktiválás Opció meghatározza, mely mód van használatban, a PGM Deaktiválás Esemény vagy a PGM Idõzítõ. Lépjen a szekcióba, mely megfelel a kívánt PGM kimenetnek és kapcsolja ki vagy be az opciót. PGM Deaktiválás esemény Amikor a PGM Deaktiválás opció (fent) kikapcsolt, a PGM deaktiválás Esemény meghatározza, mely esemény, milyen forrásból téríti vissza a PGM kimenetet eredeti állapotába. Az Eseménycsoport leírja az eseményt, a Szolgáltatáscsoport azonosítja a forrást, és a Start és Vége szám meghatározza a hatókört a Szolgáltatáscsoportban. A teljes PGM Programozási Táblázat alább található. Például, az APR3-PGM4 (4-PGM bõvítõ modul a 20. oldalon) deaktiválhatja a PGM1 kimenetet, amikor Zóna 3 nyit. Ezért: Eseménycsoport szekció [008] = 001 Zóna nyitva Szolgáltatáscsoport szekció [009] = 000 Zónaszámok Start # szekció [010] = 003 Start # szekció [011] = 003 Lépjen a kívánt PGM eseménycsoportjának, Szolgáltatáscsoportjának, Start és Vége számának megfelelõ szekciókba, és gépelje a kívánt adatot. PGM programozási táblázat Eseménycsoport Szolgáltatáscsop ort Start # Vége # PGM aktiválás esemény PGM / / / / / / / / PGM Deaktiválás esemény PGM / / / / / / / / Eseménycso port Esemény Szolgáltatáscsoport Szolgáltatás Start # Vége # 000 Zóna rendben Zóna nyitva Zónaszámok 002 Zóna szabotálva 255 = bármi Zóna # Zóna Tűzhurok hiba Digiplex modul programozói útmutató - 45

46 Eseménycso port 004 Nem-jelenthető esemény 004 (folyt.) Nem-jelenthető esemény 005 Felhasználó Kód gépelve a kezelőn 006 Felhasználó/Kártya belépés ajtón 007 Kiiktatás programozott belépés 008 TX Késleltetés zóna riasztás 009 Élesítés Mesterrel 010 Élesítés Felhasználókóddal 011 Élesítés Kulcskapcsolóval 012 Speciális Élesítés Esemény Szolgáltatáscsoport Szolgáltatás Start # Vége # 000 TLM Hiba (lásd Megj. 3 a 50. oldalon) Füstérzékelõ reszet Élesítés Belépés késleltetés nélkül Élesítés Stay módban Élesítés Away módban Teljes Élesítés, ha Stay mód van Hang Modul belépés Távirányító belépés PC nem kommunikál Éjfél NEware Felhasználó Bejelentkezés NEware Felhasználó Kijelentkezés Felhasználó Indította Hívás Kényszer Válasz Kényszer vonalbontás Bármi Nem-jelenthetõ esemény Nem Használt Nem Használt 000 Felhasználókódok Felhasználókódok Felhasználókódok Felhasználókódok Bármi Felhasználókód Nem Használt Nem Használt 000 Ajtószámok Bármi ajtószám Nem Használt Nem Használt 000 Egy-gombos Kiiktatás programozás Felhasználókódok Felhasználókódok Felhasználókódok Felhasználókódok Bármi Felhasználókód Nem Használt Nem Használt 000 Zónaszámok Bármi Zónaszám Nem Használt Nem Használt 000 Felhasználókódok Felhasználókódok Felhasználókódok Felhasználókódok Bármi Felhasználókód Nem Használt Nem Használt 000 Felhasználókódok Felhasználókódok Felhasználókódok Felhasználókódok Bármi Felhasználókód Nem Használt Nem Használt 000 Kulcskapcsolószámok Bármi kulcskapcsloószám Nem Használt Nem Használt Auto Élesítés Élesítés WinLoaddal Késõ Zárni Nincs Mozgás Élesítés Rész Élesítés Egy-gombos Élesítés Jövõbeli használat Jövõbeli használat (InTouch) Hangjelzõs Modul Élesítés Bármi Speciális Élesítés Esemény Nem Használt Nem Használt 46 - Digiplex modul programozói útmutató

47 Eseménycso port 013 Hatástalanítás Mesterrel 014 Hatástalanítás Felhasználókóddal 015 Hatástalanítás Kulcskapcsolóval Hatástalanítás Riasztás után Mesterrel Hatástalanítás Riasztás után Felhasználókóddal Hatástalanítás Riasztás után Kulcskapcsolóval 019 Riasztás Törölve Mesterrel 020 Riasztás Törölve Felhasználókóddal 021 Riasztás Törölve Kulcskapcsolóval 022 Speciális Hatástalanítás események Esemény Szolgáltatáscsoport Szolgáltatás Start # Vége # 000 Felhasználókódok Felhasználókódok Felhasználókódok Felhasználókódok Bármi Felhasználókód Nem Használt Nem Használt 000 Felhasználókódok Felhasználókódok Felhasználókódok Felhasználókódok Bármi Felhasználókód Nem Használt Nem Használt 000 Kulcskapcsolószámok Bármi Kulcskapcsoló Nem Használt Nem Használt 000 Felhasználókódok Felhasználókódok Felhasználókódok Felhasználókódok Bármi Felhasználókód Nem Használt Nem Használt 000 Felhasználókódok Felhasználókódok Felhasználókódok Felhasználókódok Bármi Felhasználókód Nem Használt Nem Használt 000 Kulcskapcsolószámok Bármi Kulcskapcsoló Nem Használt Nem Használt 000 Felhasználókódok Felhasználókódok Felhasználókódok Felhasználókódok Bármi Felhasználókód Nem Használt Nem Használt 000 Felhasználókódok Felhasználókódok Felhasználókódok Felhasználókódok Bármi Felhasználókód Nem Használt Nem Használt 000 Kulcskapcsolószámok Bármi Kulcskapcsoló Nem Használt Nem Használt Auto Élesítés Törölve Egy-gombos Stay/Azonnali Hatástalanítás Hatástalanítás WinLoaddal Hatástalanítás WinLoaddal Riasztás után WinLoad Törölte Riasztás Jövõbeli használat Jövõbeli használat Jövõbeli használat (InTouch) Hangjelzõs Modul Hatástalanítás Bármi Speciális Hatástalanítás Esemény Nem Használt Nem Használt Digiplex modul programozói útmutató - 47

48 Eseménycso port Esemény Szolgáltatáscsoport Szolgáltatás Start # Vége # 023 Zóna Kiiktatva Zóna Riasztásban Tűz riasztás 255 = bármi Zónaszámok Zóna Riasztás Visszaáll Zónaszám Tűz Riasztás Visszaáll Felhasználókódok Felhasználókódok Korai Hatástalanítás Felhasználó által 002 Felhasználókódok Felhasználókódok Bármi Felhasználókód Nem Használt Nem Használt 000 Felhasználókódok Felhasználókódok Késő Hatástalanítás Felhasználó által 002 Felhasználókódok Felhasználókódok Bármi Felhasználókód Nem Használt Nem Használt Vészhelyzet Pánik (gombok 1 és 3) Eü.Pánik (gombok 4 és 6) Tűz Pánik (gombok 7 és 9) Speciális Riasztás Nem régi Zárás Rendõr Kód Rendszer Kikapcsolás Bármi Speciális Riasztás Esemény Nem Használt Nem Használt 000 Felhasználókódok Felhasználókódok Duress Riasztás Felhasználó által 002 Felhasználókódok Felhasználókódok Bármi Felhasználókód Nem Használt Nem Használt 032 Zóna Kikapcsolás Zóna szabotázs 255 = bármi Zónaszámok Zóna Szabotázs Visszaáll Zónaszám Speciális Szabotázs 000 Kezelõ kizárás Hiba Esemény 037 Hiba Visszaáll TLM Hiba (lásd Megj. 2 a 50. oldalon) AC hiba Akku Hiba Aux Áram Határ Bell áramhatár Bell hiány Óra Hiba Teljes Tűzhurok Bármi Hiba Esemény Nem Használt Nem Használt TLM Hiba AC hiba Akku Hiba Aux Áram Határ Bell áramhatár Bell hiány Óra Hiba Teljes Tűzhurok Bármi Hiba Visszaáll Esemény Nem Használt Nem Használt 48 - Digiplex modul programozói útmutató

49 Eseménycso port Esemény Szolgáltatáscsoport Szolgáltatás Start # Vége # Kombusz hiba Modul szabotázs ROM/RAM hiba TLM Hiba Modul hiba 000 Nem kommunikál Nyomtató hiba AC hiba Akku Hiba Aux Hiba Bármi modul hiba Nem Használt Nem Használt Kombusz hiba Modul szabotázs ROM/RAM hiba TLM Hiba Modul Hiba Visszaáll 000 Nem kommunikál Nyomtató hiba AC hiba Akku Hiba Aux Hiba Bármi Hiba Visszaáll Esemény Nem Használt Nem Használt 040 Nem kommunikál Telefonszámon 000 Telefonszám Bármi telefonszám Nem Használt Nem Használt 041 Gyenge Akku a Zónán Zóna Felügyelet Hiba Zónaszámok 043 Gyenge Akku a Zónán Visszaállt 255 = bármi Zóna # Zóna Felügyelet Hiba Visszaállt Indítás Teljes leállás után Szoftver reszet (Watchdog) Teszt Jelentés Jövõbeli használat Speciális Események WinLoad Be (csatlakozott) WinLoad Ki (levált) Telepítõ programozásban Telepítõ programozásból Bármi Speciális Esemény Nem Használt Nem Használt 000 Felhasználókódok Felhasználókódok Korai Élesítés Felhasználó által 002 Felhasználókódok Felhasználókódok Bármi Felhasználókód Nem Használt Nem Használt 000 Felhasználókódok Felhasználókódok Késõ Élesítés Felhasználó által 002 Felhasználókódok Felhasználókódok Bármi Felhasználókód Nem Használt Nem Használt 048 Eszközgomb 000 Eszközgomb * Bármi Eszközgomb * Nem Használt Nem Használt 049 Kilépés Kérés Belépés Megtagadva Ajtó nyitva maradt riasztás = bármi Ajtószámok 052 Ajtó kényszerített riasztás ajtószám Ajtó Nyitva Maradt Visszaáll Ajtó Kényszer Nyitva Visszaáll Digiplex modul programozói útmutató - 49

50 Eseménycso port 055 IntelliZóna Kapcsolva Jövőbeli használat Jövõbeli használat Jövõbeli használat 062 Belépés Megadva: 063 Belépés Megtagadva: : lásd 51. oldal *: lásd 51. oldal 064 Állapot Állapot Állapot 3 Esemény Szolgáltatáscsoport Szolgáltatás Start # Vége # 000 Zónaszámok Bármi Zónaszám Nem Használt Nem Használt Jövõbeli használat Jövõbeli használat 000 Felhasználókódok Felhasználókódok Felhasználókódok Felhasználókódok Bármi Felhasználókód Nem Használt Nem Használt 000 Felhasználókódok Felhasználókódok Felhasználókódok Felhasználókódok Bármi Felhasználókód Nem Használt Nem Használt Megj. 1 a 50. oldal Megj. 1 a 50. oldal Megj. 1 a 50. oldal 067 Jövőbeli használat Jövõbeli használat Jövõbeli használat Élesített Kényszer Élesített Stay Élesített Azonnali Élesített Szaggatott Riasztás Néma riasztás Hangos riasztás Tűz riasztás Kész Kilépés késleltetés Belépés késleltetés Rendszer Hiba Riasztás Memóriában Zónák Kiiktatva Kiiktatás, Mester, Telepítõ Programozás Kezelõ kizárás Intellizóna késleltetés engedélyezve (Megj. 4. a 50) Tűz Késleltetés Bekapcsolt Auto Élesítés Élesítés Hang modullal (beállítás Kilépés késleltetés végéig) Szabotázs Zóna gyenge akku Tűzhurok Hiba Zóna Felügyelet Hiba Jövõbeli használat Jövõbeli használat 070 Óra N/A Óra Perc Megjegyzés 1.:000 = A rendszer minden bekapcsolt partíciójában elõfordul (lásd a megfelelõ központ Programozói útutatójában). 001 = Partíció = Partíció = Partíció 5 (csak DGP-NE96) 007 = Partíció 7 (csak DGP-NE96) 002 = Partíció = Partíció = Partíció 6 (csak DGP-NE96) 008 = Partíció 8 (csak DGP-NE96) 255 = A rendszer legalább egy bekapcsolt partíciójában elõfordul. Megjegyzés 2.:Ezt a TLM Hiba Esemény csak azok a Digiplex NE központok használhatják, melyeknek két tárcsázója van. Megjegyzés 3.:Ezt a TLM Hiba Esemény csak azok a DGP-848 vagy DGP-NE96 központok használhatják, melyeknek egy tárcsázója van. Megjegyzés 4.:Ez az esemény nem használható modul PGM programozásra Digiplex modul programozói útmutató

51 *: Ha a Kulcskapcsoló bemenetet használják, a bemenetet Eszközgomb esemény Nyitásra vagy Eszközgomb esemény Nyitásra és Zárásra bemenetnek kell definiálni. Ha távirányítót használnak, a távirányítógombot Eszközgomb gombnak kell definiálni. : Eszközgomb eseményt kiváltó műveletek: Eszköz gomb Esemény Kezelő Eszközgombok Kulcskapcsoló bemenetek (definíció = [3]) Műveletek Kulcskapcsoló bemenetek (definíció = [4]) ** Kulcskapcsoló Bõvebb tájékoztatás a távirányító programozásról a Magellan Ismertetõ és telepítõ útmutatójában található. Távirányító Eszközgomb esemény 1 [1] & [2] KK** Bemenet 1 nyit KK** Bemenet 1 nyit Eszközgomb 1 TI gomb Eszközgomb esemény 2 [4] & [5] KK** Bemenet 2 nyit KK** Bemenet 1 zár Eszközgomb 2 TI gomb Eszközgomb esemény 3 [7] & [8] KK** Bemenet 3 nyit KK** Bemenet 2 nyit Eszközgomb 3 TI gomb Eszközgomb esemény 4 [CLEAR] és [0] vagy [*] és [0] KK** Bemenet 4 nyit KK** Bemenet 2 zár Eszközgomb 4 TI gomb Eszközgomb esemény 5 [2] & [3] KK** Bemenet 5 nyit KK** Bemenet 3 nyit Eszközgomb 5 TI gomb Eszközgomb esemény 6 [5] & [6] KK** Bemenet 6 nyit KK** Bemenet 3 zár N/A Eszközgomb esemény 7 [8] & [9] KK** Bemenet 7 nyit KK** Bemenet 4 nyit N/A Eszközgomb esemény 8 [0] & [ENTER vagy [0] és [#] KK** Bemenet 8 nyit KK** Bemenet 4 zár N/A Eszközgomb esemény 9 N/A KK** Bemenet 9 nyit KK** Bemenet 5 nyit N/A Eszközgomb esemény 10 N/A KK** Bemenet 10 nyit KK** Bemenet 5 zár N/A Eszközgomb esemény 11 N/A KK** Bemenet 11 nyit KK** Bemenet 6 nyit N/A Eszközgomb esemény 12 N/A KK** Bemenet 12 nyit KK** Bemenet 6 zár N/A Eszköz gomb Esemény Kezelő Eszközgombok Kulcskapcsoló bemenetek (definíció = [3]) Műveletek Kulcskapcsoló bemenetek (definíció = [4]) Távirányító Eszközgomb esemény 13 N/A KK** Bemenet 13 nyit KK** Bemenet 7 nyit N/A Eszközgomb esemény 14 N/A KK** Bemenet 14 nyit KK** Bemenet 7 zár N/A Eszközgomb esemény 15 N/A KK** Bemenet 15 nyit KK** Bemenet 8 nyit N/A Eszközgomb esemény 16 N/A KK** Bemenet 16 nyit KK** Bemenet 8 zár N/A Eszközgomb esemény 17 N/A KK** Bemenet 17 nyit KK** Bemenet 9 nyit N/A Eszközgomb esemény 18 N/A KK** Bemenet 18 nyit KK** Bemenet 9 zár N/A N/A N/A Eszközgomb esemény 31 N/A KK** Bemenet 31 nyit KK** Bemenet 16 nyit N/A Eszközgomb esemény 32 N/A KK** Bemenet 32 nyit KK** Bemenet 16 zár N/A Eszközgomb esemény 33 N/A N/A KK** Bemenet 17 nyit N/A Eszközgomb esemény 34 N/A N/A KK** Bemenet 17 zár N/A N/A N/A N/A Eszközgomb esemény 63 N/A N/A KK** Bemenet 32 nyit N/A Eszközgomb esemény 64 N/A N/A KK** Bemenet 32 zár N/A

52 Garancia A Paradox Security Systems Ltd.(eladó) a gyártástól számított egy év garanciát vállal, hogy az általa forgalmazott termékek anyag- és gyártási hiba mentesek. Kivéve azt itt felsoroltakat, minden kifejezett vagy ráutaló garancia, akár törvényes, akár más fajta, korlátozás nélkül, bármilyen eladhatóságra vagy adott célra történõ megfelelésre vonatkozó ráutaló garancia, határozottan kizárt. Mivel az Eladó nem telepíti vagy csatlakoztatja a termékeket és, mert a termékek nem az Eladó által gyártott termékekkel összekapcsolva is használhatók, az Eladó nem garantálja a vagyonvédelmi rendszer teljesítményét és nem lehet felelõs a termék működésképtelenségébõl származó következményekért. Az Eladó kötelezettsége és felelõssége ezzel a garanciával a javításra és cserére korlátozott, az Eladó választása szerint, a műszaki leírással nem egyezõ terméknél. A visszatérítések tartalmazzák a fizetésibiztosítást, és a garanciaidõn belül kell lenniük. Az Eladó semmilyen esetben sem felel a vevõnek, vagy más személynek, semmilyen hiányból vagy sérülésbõl származó kárért, legyen az közvetlen vagy közvetett, következmény vagy véletlen, beleértve, korlátozás nélkül, a profitveszteség, lopás vagy másik fél követelése, melyet hibás termék vagy más, helytelen, nem megfelelõ vagy másképpen hibás telepítés vagy vásárolt termék használata okozott. Az elõzõ bekezdésben említettek ellenére, az Eladó maximális felelõssége szigorúan limitált a hibás termék vásárlási árára. A termék használata a garancia elfogadását jelenti. FIGYELEM: Eladók, telepítõk és/vagy a terméket árusító más személyek nem jogosultak a garancia módosítására vagy az Eladót megkötõ kiegészítõ garanciák készítésére Paradox Security Systems Ltd. Minden jog fenntartva. A műszaki jellemzõk elõzetes értesítés nélkül változhatnak. A következõ US szabályok alkalmazhatók: , , , , , , , és Kanadai és nemzetközi szabályok szintén alkalmazhatók. A Digigard, Digiplex, Grafica, InTouch, Magellan, NEware, Paradoor és WinLoad a Paradox Security Systems vagy kanadai, egyesült államokbeli és/vagy más országbeli alvállalatainak bejegyzett védjegyei.

53 Jegyzetek Digiplex modul programozói útmutató - 53

54 54 - Digiplex modul programozói útmutató

55 Digiplex modul programozói útmutató - 55

56 56 - Digiplex modul programozói útmutató

57 780 Industriel Blvd., Saint-Eustache (Quebec) J7R 5V3 CANADA Tel.: (450) Fax: (450) PRINTED IN CANADA 09/2005 MODULES-EP11 Digiplex modul programozói útmutató - 57
