1 MACH7RX Szárnyaskapu vezérlés Telepítői és használati utasítás

2 1.) Biztonsági előírások: FIGYELMEZTETÉS: Bármely felszerelést, javítást bízzon szakemberre. Mindíg kövesse a telepítési útmutatóban foglaltakat és tartsa be a szerelésre, üzemeltetésre vonatkozó szabályokat a balesetek elkerülése érdekében (pl.: kapcsolja le a tápfeszültséget, ha bármilyen javítást végez). Ne telepítse a terméket robbanásveszélyes helyre! Alaposan tanulmányozza át ezt a kézikönyvet és tartsa olyan helyen, ahol bármikor hozzáférhetnek az erre illetékes személyek. 2.) Típus információk: A DASPI MACH7RX vezérlés 2 motoros szárnyaskapuk vezérléséhez lett tervezve, elektronikus nyomatékszabályzót és beépített rádiós távkapcsoló vevőt tartalmaz. A DASPI nem vállal felelősséget olyan motorok alkalmazása esetén, melyek nem rendelkeznek megfelelő kompatibilitással, illetve ebből adódó meghibásodásokért. 3.) A vezérlésen található főbb alkotóelemek: F1 Kiegészítő egységek biztosítéka Motor munkaidő és/vagy lassítás WORK (2A) szabályzó F2 Tápfeszültség és motor biztosíték (5A) DEL Működési idő késleltetés szabályzó SW1 DIP kapcsolósor a vezérlés programozásához TCA Automatikus zárási idő szabályzó SW2 DIP kapcsolósor a vezérlés programozásához POWER Motor nyomaték szabályzó SET Rádióvevő programozó nyomógomb RX Beépített rádióvevő A vezérlés LED jelzéseinek magyarázata (tápfeszültség alá helyezést követően mindig ellenőrizze le őket): DL1 Az M1 motor indítása közben világít. Lassításkor vagy motor üzemzavara esetén villog. DL2 Az M2 motor indítása közben világít. Lassításkor vagy motor üzemzavara esetén villog. DL3 A SET nyomógomb megnyomásakor villog jelezve, hogy a vevő új távkapcsoló megtanulására vagy törlésére vár. F. AP1 Folyamatosan világít, M1 motor nyitáskor a végállás kapcsoló aktiválásakor kialszik. F. CH1 Folyamatosan világít, M1 motor zárásakor a végállás kapcsoló aktiválásakor kialszik. F. AP2 Folyamatosan világít, M2 motor nyitáskor a végállás kapcsoló aktiválásakor kialszik. F. CH2 Folyamatosan világít, M2 motor zárásakor a végállás kapcsoló aktiválásakor kialszik. FOTO AP Folyamatosan világít, ha az infrasorompó nyitáskor és záráskor aktív, kialszik. FOTO Folyamatosan világít, ha az infrasorompó aktív, kialszik. STOP Folyamatosan világít, ha a STOP bemenet aktív, kialszik. PED Folyamatosan kikapcsolva, ha a kiskapu funkció aktív, világít. START Folyamatosan kikapcsolva, ha a START bemenet aktív, világít. Amennyiben a LED-ek közül valamelyik működése nem a táblázatban foglaltak szerint történik, ellenőrizze a csatlakozásokat és a csatlakoztatott eszközöket.

3 4.) Vezérlés programozása és az egyes funkciók beállítása: Az SW1 és SW2 DIP kapcsolók beállítását, mindig feszültségmentes állapotban végezze el. SW1 ON OFF Egyszárnyú kapu működtetése az M1 Kétszárnyú kapu működtetése az M1 és 1 motor bemenet használatával. M2 motor bemenetek használatával. 2 SW2 ON OFF 1 Társasházi funkció engedélyezve: nyitás és fékezés közben a vezérlés figyelmen kívül hagyja a START bemenetre érkező jelet. Zárás közben a kapu megáll és visszanyit Elővillogtatási funkció engedélyezve. A nyitási, zárási művelet megkezdése előtt 3 másodperccel a lámpa villogni kezd. Végállás kapcsolók nélküli működés, a motorok működési idejét a WORK potenciométerrel állíthatja be. (Soha ne használja ezt a funkciót DASPI MAGI motorok esetében!) Automatikus zárás funkció aktív. Amikor a kapu működése közben bármilyen akadály kerül az infrasorompók közé, az akadály megszűnését követően a kapu: 1. Társasházi funkció kikapcsolása esetén visszazár. 2. Társasházi funkció aktiválása esetén visszanyit, majd 3 másodperc múlva visszazár (ha a TCA potenciométer 0 állásban van). Társasházi funkció kikapcsolva: nyitás közben a START bemenetre érkező jel hatására a kapu megáll. Zárás közben a kapu megáll és visszanyit. Elővillogtatási funkció kikapcsolva. Végállás kapcsolók aktívak, a WORK potenciométerrel motorok lassítását állíthatja be. Automatikus zárás funkció kikapcsolva. 5.) WORK potenciométer beállítása (munkaidő és lassítás) - Végállás kapcsolókkal: a WORK potenciométer teljesen letekert (0) állásában a motorok megállítását a végállás kapcsolók végzik. A potenciométerrel a végállások előtti lassítási idő állítható be (0 6 másodperc között). A végállás kapcsolók esetleges meghibásodása miatt a maximális munkaidő 60 másodperc lehet. - Végállás kapcsolók nélkül: a WORK potenciométerrel a motorok munkaideje állítható be 1 45 másodperc között. A beállított idő 3-4 másodperccel legyen hosszabb, mint a kapu valós nyitási ideje. 6.) DEL potenciométer beállítása (motorok közti késleltetési idő) - a DEL potenciométerrel az 2. motor működési idejének késleltetését lehet beállítani az 1. motoréhoz képest. A késleltetési idő 0 15 másodperc között állítható be. 7.) TCA potenciométer beállítása (automatikus zárás) - A vezérlés automatikusan becsukja a kapuszárnyakat. Az automatikus zárás ideje másodperc között változtatható. A potenciométer negatív végállásában kikapcsolja az automatikus zárás funkciót. Bármely az automatikus zárás közben a STOP bemenetre érkező jelzés automatikusan megállítja az automatikus zárási folyamatot.

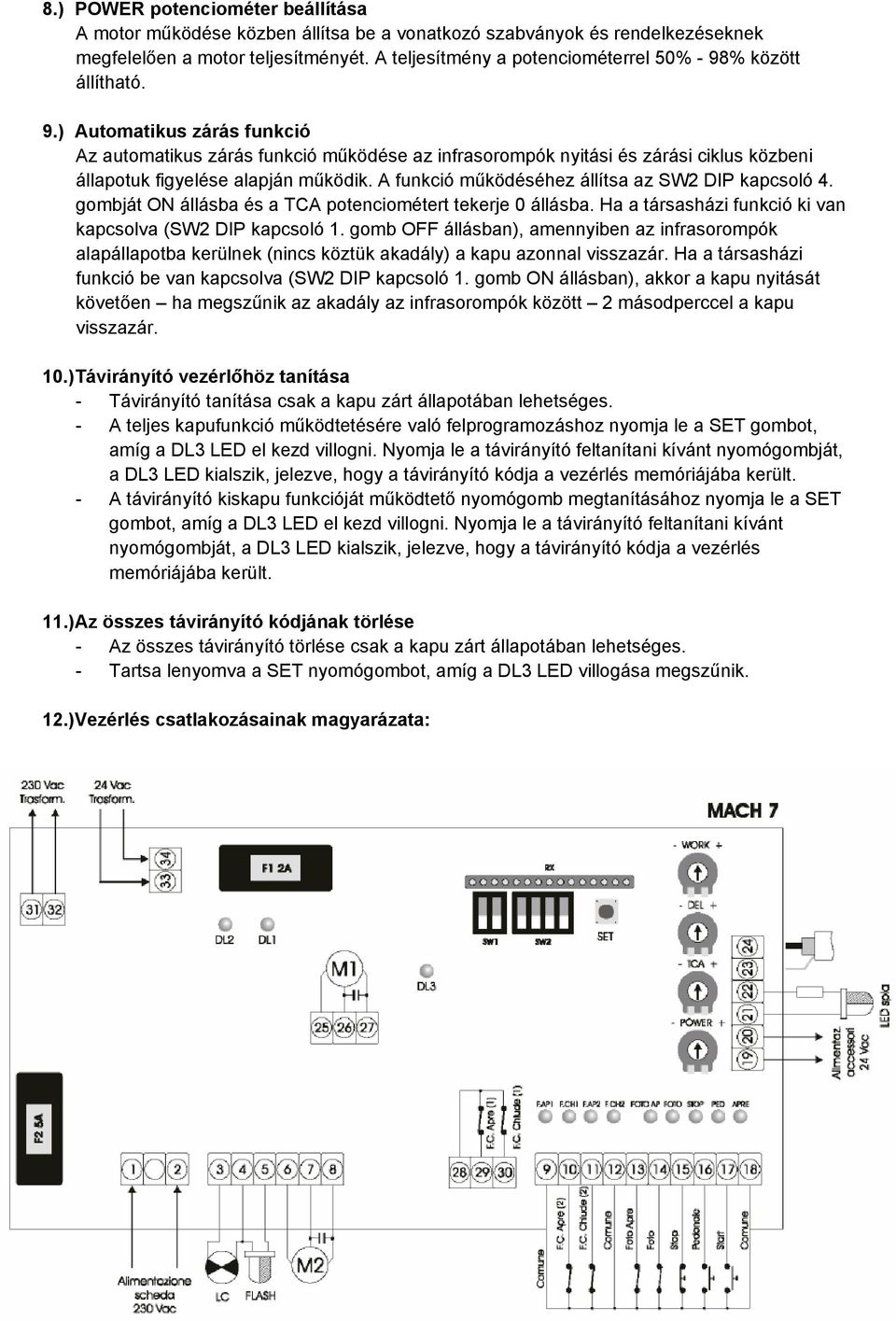

4 8.) POWER potenciométer beállítása A motor működése közben állítsa be a vonatkozó szabványok és rendelkezéseknek megfelelően a motor teljesítményét. A teljesítmény a potenciométerrel 50% - 98% között állítható. 9.) Automatikus zárás funkció Az automatikus zárás funkció működése az infrasorompók nyitási és zárási ciklus közbeni állapotuk figyelése alapján működik. A funkció működéséhez állítsa az SW2 DIP kapcsoló 4. gombját ON állásba és a TCA potenciométert tekerje 0 állásba. Ha a társasházi funkció ki van kapcsolva (SW2 DIP kapcsoló 1. gomb OFF állásban), amennyiben az infrasorompók alapállapotba kerülnek (nincs köztük akadály) a kapu azonnal visszazár. Ha a társasházi funkció be van kapcsolva (SW2 DIP kapcsoló 1. gomb ON állásban), akkor a kapu nyitását követően ha megszűnik az akadály az infrasorompók között 2 másodperccel a kapu visszazár. 10.) Távirányító vezérlőhöz tanítása - Távirányító tanítása csak a kapu zárt állapotában lehetséges. - A teljes kapufunkció működtetésére való felprogramozáshoz nyomja le a SET gombot, amíg a DL3 LED el kezd villogni. Nyomja le a távirányító feltanítani kívánt nyomógombját, a DL3 LED kialszik, jelezve, hogy a távirányító kódja a vezérlés memóriájába került. - A távirányító kiskapu funkcióját működtető nyomógomb megtanításához nyomja le a SET gombot, amíg a DL3 LED el kezd villogni. Nyomja le a távirányító feltanítani kívánt nyomógombját, a DL3 LED kialszik, jelezve, hogy a távirányító kódja a vezérlés memóriájába került. 11.) Az összes távirányító kódjának törlése - Az összes távirányító törlése csak a kapu zárt állapotában lehetséges. - Tartsa lenyomva a SET nyomógombot, amíg a DL3 LED villogása megszűnik. 12.) Vezérlés csatlakozásainak magyarázata:

5 230VAC/50Hz tápfeszültség csatlakozási pontjai. Kiegészítő világítás csatlakozási pontjai. A kapu működését követően még 90 másodpercig aktív. 230VAC, maximum 100W. Villogó lámpa csatlakozási pontjai, 230VAC, maximum 100W. 2. számú kapunyitó motor csatlakozási pontjai. Ez a motor késleltetve működik az 1. motorhoz képest. 6 közös pont, 7 zárás, 8 nyitás; a kondenzátort kösse a 7-8 csatlakozási pontokra. 230VAC, maximum 500W. 2. motor nyitás irányban elhelyezett végállás kapcsoló csatlakozási 2. motor zárási irányban elhelyezett végállás kapcsoló csatlakozási Záráskor és nyitáskor is működő infrasorompó NC kontaktusának csatlakozási pontjai. Zárási ciklusban megállítja a kaput, és visszanyitja. Nyitási ciklusban megállítja a kapu, majd újra nyitja. Csak záráskor működő infrasorompó NC kontaktusának csatlakozási pontjai. Zárási ciklusban megállítja a kaput, és visszanyitja. Vezérlés leállító (STOP) bemenete. Bármilyen művelet közben megnyomva megállítja a kapu működését és törli az automatikus zárás funkciót. NC kontaktusú. Vezérlést indító (START) bemenet. Nyit megállít zár. Ha zárási ciklus közben nyomja meg, a kapu visszanyit. NO kontaktusú. 24VAC tápfeszültségű kimenet külső eszközök vezérlésére (pl. infrasorompó). Kapunyitást jelző LED csatlakozási pontjai. 24VDC/30mA. 21/+, 22/-. Külső antenna bemenet. 23: árnyékolás, 24: az antenna meleg pontja. 1. számú kapunyitó motor csatlakozási pontjai. Ez a motor késleltetve működik az 1. motorhoz képest. 25 közös pont, 26 zárás, 27 nyitás; a kondenzátort kösse a 7-8 csatlakozási pontokra. 230VAC, maximum 500W. 1. motor nyitás irányban elhelyezett végállás kapcsoló csatlakozási 1. motor zárási irányban elhelyezett végállás kapcsoló csatlakozási Kiegészítő transzformátor 230VAC feszültségű bemenete. Kiegészítő transzformátor 24VAC feszültségű bemenete.

6 Kiskapu funkciót működtető nyomógomb bemenete. Csak az 1. motorhoz tartozó kapuszárnyat működteti. NO kontaktusú. Zárja rövidre azokat az NC (alapállapotban zárt bemeneteket), melyekre nem csatlakoztat eszközt, vagy nem használja. Ha több eszközt szeretne csatlakoztatni az NC (alaphelyzetben zárt) bemeneti pontokra, akkor kösse azokat egymással sorosan. Ha több eszközt szeretne csatlakoztatni az NO (alaphelyzetben nyitott) bemeneti pontokra, akkor kösse azokat egymással párhuzamosan. 13.) Üzembe helyezés, tesztelés: Csak azután kezdje meg a készülék beüzemelését, miután meggyőződött róla, hogy az összes biztonsági eszköz (pl. infrasorompó, végállás kapcsoló) megfelelő minőségű és hibátlan bekötésű, ezáltal is csökkentve bármely veszélyhelyzet kialakulását. - Helyezze a vezérlőpanelt feszültség alá. - Ellenőrizze, hogy az összes NC (alaphelyzetben zárt) kontaktusú eszközhöz tartozó LED világít-e, ha nem, ellenőrizze a vezetékezést és az eszközök működését. Figyelem! Ha az NC kontaktusú bemeneteket nem használja, zárja azokat rövidre. Ha a LED-ek nem világítanak, elsőként ellenőrizze a 230VAC feszültség meglétét az 1-2 sorkapcsokon, majd ellenőrizze le, hogy a biztosítékok nem oldottak e le. Ha a biztosíték sérült, csak azonos értékűre cserélje ki. - Ellenőrizze, hogy az összes, NO (alaphelyzetben nyitott) kontaktusú eszközhöz tartozó LED világít-e, ha nem, ellenőrizze a vezetékezést és az eszközök működését. - Ellenőrizze az elektronikus nyomatékszabályzó helyes működését és vajon a kapuszárnyak megállnak e, a mozgás kézi akadályoztatása esetén. - Tanítson meg egy lehetőleg műszaki embert a kapu kezelésére, ismertesse a vezérlés működését, a biztonsági eszközöket és hívja fel a figyelmet a balesetveszélyre. - Készítsen a kivitelezésről tervrajzot és mindig tartsa be a kivitelezésre vonatkozó aktuális szabványokat.
