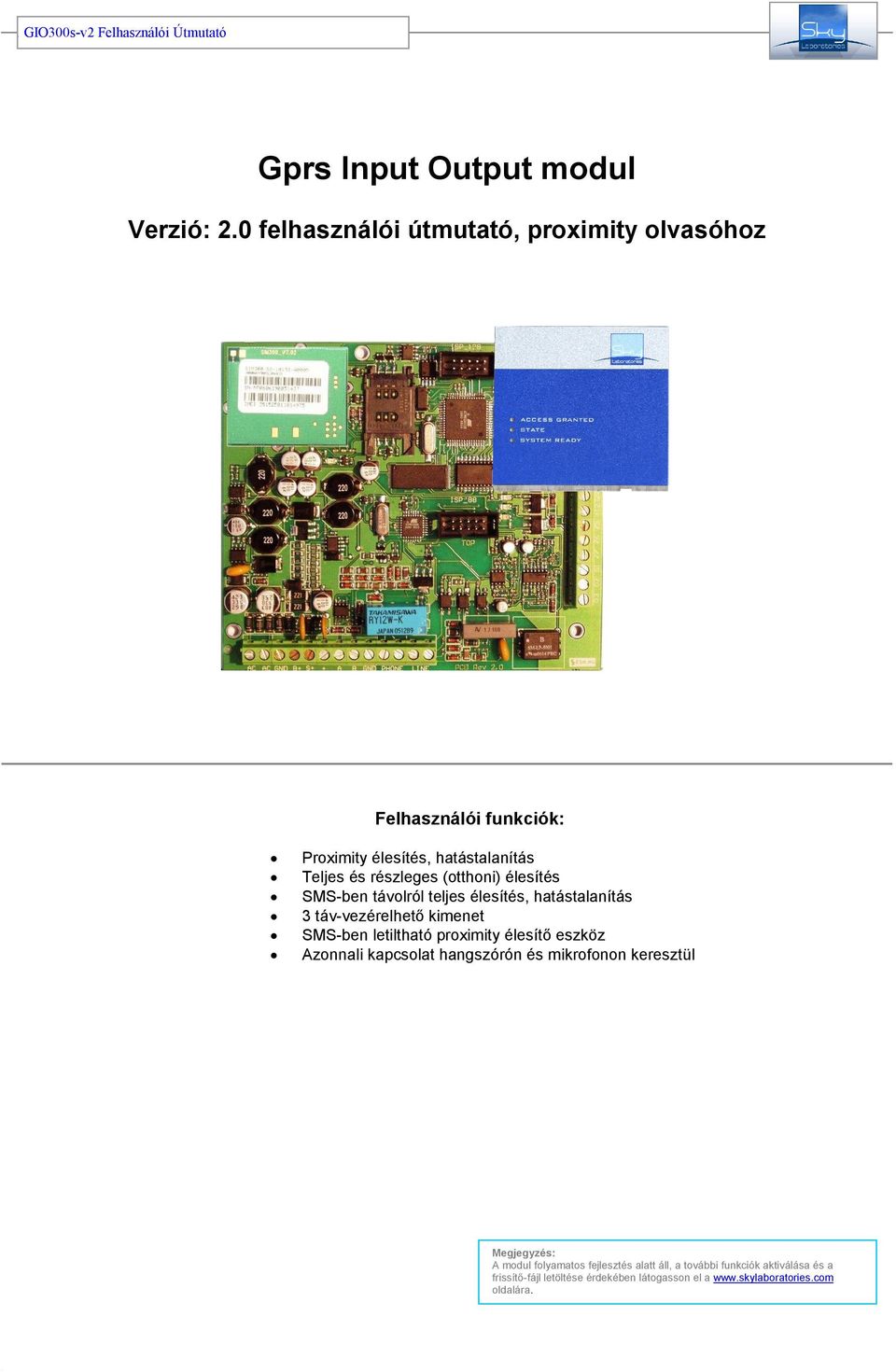

1 Gprs Input Output modul Verzió: 2.0 felhasználói útmutató, proximity olvasóhoz Felhasználói funkciók: Proximity élesítés, hatástalanítás Teljes és részleges (otthoni) élesítés SMS-ben távolról teljes élesítés, hatástalanítás 3 táv-vezérelhetı kimenet SMS-ben letiltható proximity élesítı eszköz Azonnali kapcsolat hangszórón és mikrofonon keresztül Megjegyzés: A modul folyamatos fejlesztés alatt áll, a további funkciók aktiválása és a frissítı-fájl letöltése érdekében látogasson el a oldalára.

2 Bevezetı: Köszönjük, hogy a Sky Laboratories termékét választotta. Az Ön által választott termék a kor legkorszerőbb technikájának és a fejlesztık kimagasló tudásának köszönhetıen a kereskedelmi forgalomban lévı termékek közül a legkedvezıbb ár-érték aránnyal bír. A termék fejlesztésénél a lehetı legegyszerőbb kezelésre törekedtek, de a rendszer hatékonyságát és rugalmasságát megtartva. Mivel e modul felhasználhatósága igen széleskörő, így ez a leírás, csak a behatolás-jelzıként telepített panelekhez ad felhasználói útmutatást. Kérjük figyelmesen olvassa el a leírást, hogy a rendszer maximálisan ki tudja szolgálni az Ön igényeit, és megfelelı védelmet biztosítson az Ön személyére és értékeire. Mire használható még a modul: - Ipari jelzések továbbítására - Liftfelügyelet, kétirányú hangjelzéssel - Meglévı hagyományos behatolás-jelzı rendszerek illesztése GPRS/IP-hálózatra - Hagyományos kommunikátorral rendelkezı eszközök illesztése GPRS/IP-hálózatra - Soros kommunikációval rendelkezı eszközök GPRS adatátvitele a felügyeleti állomásra - Hagyományos telefonvonal kiváltása - Segélyhívóként üzemeltethetı A fent említett felhasználási funkciók csak példák, további információkért kérjük, keresse fel internetes oldalunkat, vagy várjuk jelentkezését személyesen.

3 A rendszer jellemzıi: - Titkosított, állandó, GPRS/TCP-IP kapcsolat a kivonuló szolgálattal - 16 ellenállással védett zónabemenet - Bemenetenként változtatható zónafunkciók - Behatolás és épületautomatizálási funkciók - Minden bemenetrıl és rendszerállapotról SMS értesítés küldhetı 4 különbözı telefonszámra - 4 db megkülönböztetett és külön-külön programozható GSM-SMS felhasználó - 8 db megkülönböztetett proximity felhasználó - Kétféle (teljes és részleges) élesítési típus - SMS-ben táv-élesíthetı - SMS-ben részlegesen konfigurálható - Hagyományos telefonkészülék használata GSM hangsávon, kicsöngetéssel Titkosított, állandó, GPRS/TCP-IP kapcsolat a kivonuló szolgálattal: A rendszer folyamatos, 24 órás kapcsolatot tart fenn a felügyeleti központtal, ellentétben a hagyományos rendszerekkel, melyek maximum óránként képesek tesztjelzéseket küldeni. Minden adat titkosított csomagokban továbbítódnak, mint a banki utalásoknál, hogy ne lehessen az adatokat megfejteni. 16 ellenállással védett zónabemenet: A rendszer 16 különbözı épület részrıl képes fogadni a jelzéseket. A biztonságos jelzések érdekében a zónákat ellenállások védik. Bemenetenként változtatható zónafunkciók: Minden bemenet különbözı típusra programozható, így növelve a felhasználhatóságot: - Késleltetett A kezelést teszi lehetıvé, a programozó szakember által beállított ideig. Ez idı alatt a zóna nem generál riasztást. A rendszer ki és bekapcsolható ezen a területen. - Azonnali A zóna megsértése esetén azonnali riasztást vált ki, ha élesített (teljes, vagy részleges) állapotban van. - Otthoni A rendszer élesítésétıl függıen viselkedı zóna. Abban az esetben, ha a rendszer teljes élesítéső, akkor mőködése megegyezik a Normal (azonnali) zóna mőködésével. Ha a rendszer részleges (otthoni tartózkodás melletti) élesítéssel lett bekapcsolva, a zóna mőködését ez idı alatt nem veszi figyelembe a modul órás azonnali Megsértése esetén azonnali riasztást vált ki a rendszer élesítet, vagy kikapcsolt állapotától függetlenül. - Kulcsos-kapcsoló A rendszer külsı élesítı eszköz fogadására is képes, mely rendelkezik kontaktussal. - Technikai jelzés Épületautomatizálásra használható bemenetek, melyek valós riasztást nem generálnak, de a felügyeletre és SMS-ben elküldhetık. Ilyenek pl.: hımérséklet érzékelése, víz szintjének érzékelése, gépek be és kikapcsolt állapota stb. Behatolás és épületautomatizálási funkciók: A rendszeren belül létrehozhatók bemenetek és kimenetek összerendelése, melyekkel logikai épületautomatizálást lehet létrehozni. Minden bemenetrıl és rendszerállapotról SMS értesítés küldhetı 4 különbözı telefonszámra: A renszerben 4 telefonszám adható meg melyekre a rendszer részlegesen kötött formában SMS jelentéseket képes küldeni, mind a bemenetekrıl, mind a rendszer belsı állapotáról. 4 db megkülönböztetett és külön-külön programozható GSM-SMS felhasználó: A rendszer csak a 4, elıre programozott számokról fogad el SMS vezérléseket. A beállítástól függıen az ezekrıl érkezı hívásokat képes azonnali kapcsolattal hangszóró és mikrofonra továbbítani. Fontos lehet, hogy a védett területen lévınek ne legyen szükséges kezelni a telefont, vagy riasztás esetén hangellenırzést lehessen végrehajtani. 8 db megkülönböztetett proximity felhasználó: A rendszer 8db Proximity kártya adatait képes tárolni, a kártyák alapján azonosítja a felhasználókat. Kétféle (teljes és részleges) élesítési típus: A rendszer két félek éppen élesíthetı: - teljes élesítés: Minden zóna zárt állapotba kerül, és a védett területet mindenki elhagyja. - részleges élesítés: A védett, élesített területen belüli tartózkodás. SMS-ben táv-élesíthetı: A 4, azonosított telefonszámról SMS-ben élesíthetı (csak teljes élesítés) a rendszer, melyre programozástól függıen válasz SMS érkezik. SMS-ben részlegesen konfigurálható: A 4, azonosított telefonszámról (programozástól függıen) SMS-ben konfigurálható a rendszer bizonyos részei. Erre azért van szükség, hogy ne kelljen a szakembernek a helyszínre menni egy esetleges idızítés megváltoztatása miatt, vagy az újabb funkciók aktiválása érdekében. A végfelhasználók a rendszer azon részét konfigurálhatják, amik összefüggnek az idegenkézbe került telefonnal, vagy kártyával. Hagyományos telefonkészülék használata GSM hangsávon, kicsöngetéssel: A rendszer alkalmas hagyományos telefonkészülék fogadására, ezáltal használható a GSM hangsáv normál beszélgetésre is. Ebben az esetben nincs szükség hagyományos telefonvonal fenntartására sem. A rendszer rendelkezik kicsöngetı feszültséggel is ellentétben, a forgalomban lévı hasonló termékekkel, melyekrıl csak hívást lehet kezdeményezni.

4 Proximity olvasó Led jelzései: - A rendszer, késleltetett riasztást okoz, ha a belépési területen, Delayed zónát megsértenek és nem lett hatástalanítva a belépési idızítés alatt. A rendszer részleges (Otthoni) élesítése proximity kártyával: - Accessgranted: Hozzáférés elfogadva. Nincs használatban a GIO300s v es verzióban. - State: A rendszer élesített, vagy hatástalanított állapotát mutatja. Folyamatosan világít: Teljes élesítés (Away) Lassan villog: Részleges élesítés (Stay) Gyorsan villog: Be- és Kilépési idızítés alatt Nem világít: Hatástalanított (kikapcsolt) állapot - System ready: Folyamatosan világít: Rendszer üzemben Élesítés hatástalanítás: A rendszer kétféle képen élesíthetı: - Teljes élesítés - Részleges élesítés A kettı abban különbözik, hogy a kártya azonosítása után a késleltetett ( Delayed ) zóna megsértésre kerül vagy sem. Ha a késleltetett zóna nincs megsértve, a rendszer automatikusan részlegesen lesz élesítve. A rendszer részleges élesítése esetén az olvasó nem ad hangjelzést belépési és kilépési idızítés alatt. A rendszer teljes élesítése proximity kártyával: 1. Zárjon be minden nyílászárót, melyen érzékelı található. 2. Mutassa fel a kártyát az olvasó elıtt, úgy hogy az ebben a térben lévı mozgásérékelı ne jelezzen. - Ha a rendszer azonosítani tudta a kártyát, és minden zóna csukva volt, elindítja a kimeneti késleltetést. - Ha a rendszer nem volt képes azonosítani a kártyát, vagy nem volt zárva valamelyik zóna, a rendszer nem élesedik be. 3. Sikeres élesítés esetén, késleltetett zóna megsértésével hagyja el a védett területet, melyet hangjelzéssel is jelez az olvasó. A State LED gyors villogással jelzi a késleltetési idıt, majd az idı leteltével folyamatos jelzésre vált, jelezve a Teljes módú élesítési állapotot. 4. Zárjon be minden nyílászárót, melyen érzékelı található. 5. Mutassa fel a kártyát az olvasó elıtt. - Ha a rendszer azonosítani tudta a kártyát, és minden zóna csukva volt, elindítja a kimeneti késleltetést. - Ha a rendszer nem volt képes azonosítani a kártyát, vagy nem volt zárva valamelyik zóna, a rendszer nem élesedik be. 6. Sikeres élesítés esetén, késleltetett zóna megsértése nélkül maradjon a Stay zónákon belül. Az olvasó nem ad hangjelzést, csak a State led jelzi gyors villogással a késleltetési idıt, majd az idı leteltével lassan villog, jelezve a Részleges módú élesítési állapotot. Megjegyzés: A rendszer, ebben az esetben teljes élesítésővé válik. Az O/C Led lassan villog, késleltetési idı leteltével a belépési terület is aktívvá válik. A rendszer, részleges élesítés esetén a Stay zónák nyitott és zárt állapotát nem figyeli. - A rendszer azonnali riasztást okoz, ha azonnali vagy 24h zónát megsértenek (késleltetési idı alatt is). - A rendszer, késleltetett riasztást okoz, ha a belépési területen, Delayed zónát megsértenek és nem lett hatástalanítva a belépési idızítés alatt. Megjegyzés: A rendszer, ebben az esetben teljes élesítésővé válik. Az O/C Led folyamatosan világít, késleltetési idı leteltével a belépési terület is aktívvá válik. - A rendszer, teljes élesítés esetén a Stay zonák nyitott és zárt állapotát nem figyeli. Abban az esetben, ha nyitva maradt egy Stay zóna, a késleltetési idı leteltével riasztást fog generálni. Erre nem kerülhet sor, ha csak aktív érzékelı van Stay zónára programozva. - A rendszer azonnali riasztást okoz, ha azonnali vagy 24h zónát megsértenek (késleltetési idı alatt is).

5 SMS vezérlés és programozás leírása: SMS vezérlés: Proximity olvasó tiltása: PROXIMITY szerkezete: megnevezés#on vagy megnevezés#off Küldje el a PROXIMITY szót a GIO2 telefonszámára, olyan készülékrıl, amelyik engedélyezve van SMS vezérlésre. SMS Programozás leírása: A fentiekben leírtak alapján kell a telefonról elküldeni az SMS-eket. A megnevezésnek egyeznie kell a panelben tárolt megnevezéssel. Az SMS-ben vezérelhetı funkciók: - be/kikapcsolás - O1-O3 kimenet vezérlése Az ON a kimenetet aktiválja, vagy a rendszert élesíti. Az OFF, a kimenetet alaphelyzetbe állítja, vagy a rendszert kikapcsolja. A válasz SMS-ek elsı része a Header mezıben található szöveges rész, majd a kimenet megnevezése és végül a kimenet pillanatnyi állapotáról érkezik információ. Ha Inverz beállítású a kimenetnél, az ON a fizikai aktívat, míg az OFF a fizikai alaphelyzetet jelenti. A panel válsz SMS-ként mindig a fizikai állapotot, küldi vissza. Példa: FUTESVEZERLES#ON vagy FUTESVEZERLES #OFF A főtés elindítására és kikapcsolására szolgáló parancsok: A kimenet az ON parancsra aktiválódik, a kimeneten lévı készülék feszültség alá kerül. A kiment az OFF parancs hatására a kimentrıl a feszültséget elveszi. A válaszban kapható SMS: - NYARALO#FUTESVEZERLES#ON - NYARALO#FUTESVEZERLES#OFF A mobil készülékek karakter beállításai különbözıek lehetnek, így a parancsoknál az ékezetes és különleges karakterek használata nem célszerő. Az SMS-eket nagy betőkkel kell megírni és elküldeni. szerkezete: SET megnevezés,érték,set megnevezés,érték Megnevezés TIMERIDELAY TIMERODELAY TIMERALARM MAXSMS ARMNAME Magyarázat Belépési késleltetés Kilépési késleltetés Sziréna idı Maximálisan elküldhetı SMS-ek száma Arm-Disarm megnevezés Példák: 1. Maximálisan elküldhetı SMS-ek számának megváltoztatása: SET MAXSMS,5 2. Belépési és kilépési idı megváltoztatása: SET TIMERIDELAY,180, SET TIMERODELAY, Be- és kikapcsolás (Arm Disarm) megnevezésének megváltoztatása: (jelenlegi:nyaralo) SET ARMNAME,BUNGALLOW A megnevezés megváltoztatásával, más nem képes SMSben a rendszer élesítési állapotának megváltoztatására. Így, az elvesztett, vagy idegen kézbe kerülı telefonról küldött SMS-t a rendszer figyelmen kívül hagyja. SMS programozás után a rendszer újraindul, és az alap beállítása, hogy automatikusan élesítse magát. Ne programozza át a rendszert, ha a védett területen belül jogosan tartózkodik valaki, mert újraindulás után élesített területen fog tartózkodni.

6 Általános Figyelmeztetések: Telefon idegen kézbe kerül: - Abban az esetben, ha a felhasználó telefonja, vagy SIMkártyája illetéktelen kezekbe kerül és azon a vezérlı SMS-ek, tárolva vannak, a rendszer hozzáférhetıvé válik. - Elvesztett (vagy ellopott) telefon esetében azonnal változtassa meg az ARM/DISARM megnevezést egy másik, engedélyezett telefonszámról SMS-programozással. Ha erre nincs lehetısége, hívja fel a távfelügye-letet, és ott kérje a megnevezés távprogramozással való megváltoztatását. Mindkét funkció (SMS-programozás és felügyeleti távprogramozás) a panel beállításaitól függenek Telefon és az azonosító kártya idegen kézbe kerül: - Abban az esetben, ha a felhasználó proximity azonosító-kártyája is és a SIM kártyája is, illetéktelen kezekbe kerül, a rendszer hozzáférhetıvé válik. - Ebben az esetben azonnal gondoskodni kell az SMS parancsok megváltoztatásáról és a proximity olvasó letiltásáról. 1. változtassa meg az Arm/Disarm megnevezést és tiltsa le a proximity olvasót egy másik, engedélyezett telefonszámról SMS paranccsal. 2. Ha erre nincs lehetısége, hívja fel a távfelügyeletet, és ott kérje az Arm/Disarm SMS megnevezésének megváltoztatását és az olvasó letiltását távprogramozással. Azonosító kártya idegen kézbe kerül: - Abban az esetben, ha a felhasználó proximity azonosító-kártyája, illetéktelen kezekbe kerül, a rendszer hozzáfér-hetıvé válik. - Elvesztett (vagy ellopott) azonosító-kártyá esetében azonnal tiltsa le a proximity olvasót SMS paranccsal, vagy hívja fel a távfelügyeletet, és ott kérje az olvasó távprogramozással való kitiltását. - Mindkét funkció (SMS-programozás és felügyeleti távprogramozás) a panel beállításaitól függenek.
