EasyStart T. Kezelési útmutató Komfort kapcsolóóra 7 napos programozási lehetıséggel. Bevezetés

Átírás

1 EasyStart T Kezelési útmutató Komfort kapcsolóóra 7 napos programozási lehetıséggel Tartalomjegyzék Kérjük, olvassa el! 2 Biztonsági tudnivalók 2 Általános tudnivalók 2 Felhasználási terület 2 Áttekintés Kapcsolóóra 3 Kijelzın megjelenített jelek 3 Kezelés és beállítás Alapszabályok a kezeléshez és beállításhoz 4 Kapcsolóóra aktiválása 4 A hét napjának, órának, üzem idıtartalmának beállítása 5 Főtés bekapcsolása 6 Főtés kikapcsolás a 7 Szellızés bekapcsolása 7 Szellızés kikapcsolása 8 Egyéb beépített készülékek bekapcsolása 9 Egyéb beépített készülékek kikapcsolása 10 Általános tudnivalók az elıválasztott idı programozásához 11 Azonos elıprogramozott idık átfedései 11 Az elıprogramozott idı megváltoztatása / törlése Főtés fokozat beállítása vizes készülékeknél 13 Főtés fokozat beállítása levegıs készülékeknél 14 Mit tegyünk, ha? Hibára utaló jelek 14 Programozott indítás beállítása nem lehetséges / kijelzı kialszik 15 Szerviz 15 Bevezetés 1

2 Kérjük, olvassa el! Kérjük, hogy a kapcsolóóra beállítása és beüzemelése elıtt mindenképpen olvassa el alaposan ezt a kezelési útmutatót. A kezelési útmutatóban olyan fontos információkat talál, melyek ismerete szükséges a kapcsolóóra beállításához és üzemeltetéséhez. Kérjük, ırizze meg a kezelési útmutatót a késıbbi felhasználhatóság céljából. Biztonsági tudnivalók Figyelem, veszély! -Minden főtıkészülék technikai leírásában található információt, tudnivalót különösképpen a biztonsági tudnivalókat vegyük figyelembe. -Tankolás közben a főtıkészülék nem mőködhet. -Csak eredeti alkatrészeket szabad felhasználni. Általános tudnivalók A kapcsolóóra egyszerően kezelhetı. Négy gomb segítségével elérhetı minden funkció (beállítások, módosítások, programozás stb.). Az összes funkció eléréséhez ajánlott az opciósan megvásárolható hımérséklet-érzékelı használata. Ha az áramellátás megszőnik a jármőben, majd újra helyreáll, az óra kijelzıjén az idı kerül megjelenítésre, melyet a XY oldalon található A hét napjának, órának, üzem idıtartalmának beállítása fejezetben leírtak szerint be kell állítani. A kapcsolóóra kezelésének ismertetése a 4. oldalon található. Felhasználási terület Az EasyStartT kapcsolóóra a jármőbe beépített főtıkészülék és/vagy egyéb készülék bekapcsolására, kikapcsolására, üzemidejének és üzemórájának beállítására használható. A megadott felhasználási területen kívül történı üzemeltetés esetén a garancia érvényét veszíti. 2

3 Áttekintés Kapcsolóóra A kapcsolóórával elvégezhetıek a főtıkészülék üzemeltetéséhez szükséges beállítások, illetve különbözı készülékek is üzemeltethetık segítségével. A kapcsolóóra kijelzıjén megjelenített jelek száma függ a csatlakoztatott főtıkészüléktıl és kiegészítıktıl. Menü lista Kijelzı sor Program lista Kijelzi az aktív programot dátum és programtároló-hely megjelenítésével Vezérlıbillentyő vissza Funkció kiválasztása a menü sorokból, és értékek beállítása Vezérlıbillentyő elıre Funkció kiválasztása a menü sorokból, és értékek beállítása Aktiváló billentyő Kapcsolóóra be/ki Átkapcsolás a kijelzı sorokban a: -hımérséklet -pontos idı -főtési idıtartam -kívánt hımérséklet között Visszalépés a menü sorba Üzemmód kijelzése Fedél és rögzítı csavar OK billentyő Villogó jel kiválasztása, ill. bevitt adatok / értékek megerısítése Kijelzın megjelenített jelek Menü lista Főtés ki/be Szellızés ki/be Egyéb készülék Elıválasztott idı programozása Idı/üzemidı beállítása Főtésteljesítmény beállítása Kijelzı lista Szám és szöveg kijelzı Idı délelıtt Idı délután Hımérséklet C-ban Hımérséklet Fahrenheit-ben Végtelen üzemidı Főtésteljesítmény beállítása Program lista Üzemmód kijelzése 1 programtároló 2 programtároló 3 programtároló 3 Főtésüzem aktív Szellıztetés-üzem aktív Egyéb beépített készülék aktív

4 Hét napjai németül Hét napjai angolul Ha a programtároló helyet jelzı szám alá van húzva pl.: 1, akkor idırendi sorrendben az a program következik. A szellıztetés üzemmód nem minden főtıkészülék típusnál lehetséges. Az egyéb készülék üzemmódot külön aktiválni kell a beépítés helyén és nem minden főtıkészülék típusnál lehetséges. Kezelés és beállítás Alapszabályok a kezeléshez és beállításhoz Kapcsolóóra aktiválása Ha a kijelzı nem világít, akkor a kapcsolóórát aktiválni kell. Ehhez nyomjuk meg a billentyőt addig, amíg a menü sor megjelenik, ezután engedjük el a billentyőt. Beállítási ill. indítási funkciókat érhetünk ekkor el. Villogó szimbólum Minden villogó szimbólumot a menü-programban és a kijelzı listában a billentyővel lehet megváltoztatni, és a billentyővel Beállítások megerısítése A beállításokat és a változtatásokat mindig a (kivéve az üzemidı). billentyővel kell megerısíteni, egyébként elvesznek Beállítások megszakítása / befejezése A beállítást a billentyő megnyomásával meg lehet szakítani, illetve be lehet fejezni. A kijelzı kialszik A kapcsolóóra kijelzıje automatikusan kialszik, ha a jármő világítását lekapcsoljuk, ha sem a főtıkészülék, sem az egyéb készülék nincs üzemben, ill. ha nem végzünk beállításokat (10 mp után). Az újbóli visszakapcsoláshoz a billentyőt kell megnyomni. Főtésidıtartam beállítása (egy alkalomra, vagy maradandóan) Az üzemidıt kívánság szerint a billentyővel lehet beállítani. Elıprogramozásnál perc. Azonnali üzemnél perc. Folyamatos üzemmód Kijelzı megjelenítése, ha a hımérsékletérzékelı csatlakoztatásra kerül Ha csatlakoztatjuk az opciós külsı hımérsékletérzékelıt, 4

5 a billentyő megnyomásával választhatunk a pontos idı, ill. a hımérséklet megjelenítése között. A következı beállítási és kezelési útmutatók a hımérséklet érzékelı meglétét feltételezik. Kapcsolóóra aktiválása Kapcsolat létrehozása a távirányító és a beépített vevı között. billentyőt addig nyomni folyamatosan, míg a kijelzın a menü lista és a hımérséklet értéke megjelenik. A kapcsolóórát ezzel üzembe helyeztük. Lehetséges megjelenı feliratok, mint pl. az ill. az, a Mit tegyünk, ha? részben kerülnek ismertetésre. A kapcsolóórát nem kell aktiválni, ha a jármő világítása be van kapcsolva, ill. ha a főtıkészülék vagy az egyéb készülék üzemben van. A hımérsékletkijelzırıl az idıre való átkapcsoláshoz a billentyőt kell megnyomni. A mőveleteket a menü listában a billentyővel lehet kiválasztani. A kiválasztott mőveletet az billentyővel Következı lépések a további mőveletnek megfelelı fejezetben vannak leírva. Nap, idı és üzemidı beállítás A távirányítót a billentyővel üzembe helyezni. A szimbólumot a billentyővel kiválasztani és az billentyővel A napot a billentyővel kiválasztani és az billentyővel Az órát a billentyővel 5

6 kiválasztani és az billentyővel A percet a billentyővel kiválasztani és az billentyővel Az üzemidıt azonnali üzembevételnél a billentyővel kiválasztani és az billentyővel A beállítás befejezıdött. Mőveleteket a menü listából a billentyővel lehet kiválasztani és az billentyővel Következı lépések a további mőveletnek megfelelı fejezetben vannak leírva. Főtés bekapcsolás A távirányítót a billentyővel üzembe helyezni. Válasszuk ki a jelet a billentyővel és az billentyővel erısítsük meg. A főtés be van kapcsolva. Az üzemidı beállításakor a következı mőveletek lehetségesek: Az üzemidıt az billentyővel lehet rögzíteni. Az üzemidıt a billentyővel lehet megváltoztatni, és az billentyővel lehet rögzíteni. A kijelzın utoljára kijelzett üzemidı rögzítés nélkül is automatikusan tárolódik. A billentyő megnyomásával a hımérséklet jelenik meg, az utoljára kiválasztott üzemidı marad érvényben. A kijelzı lekérdezése 6

7 billentyő megnyomásával a beállított, kívánt hımérséklet jeleni meg (csak levegıs készülékeknél). billentyő megnyomásával az óra jelenik meg. billentyő megnyomásával az üzemidı jelenik meg. Leállítást lásd a fentiekben leírt részben. Mőveleteket a menü listából a billentyővel lehet kiválasztani és az billentyővel Következı lépések a további mőveletnek megfelelı fejezetben vannak leírva. Főtés kikapcsolás Válasszuk ki a jelet a billentyővel és az billentyővel erısítsük meg. A főtés ki van kapcsolva. Oda vissza kapcsolás a hımérséklet és az idı között a billentyővel lehetséges. Mőveleteket a menü listából a billentyővel lehet kiválasztani és az billentyővel Következı lépések a további mőveletnek megfelelı fejezetben vannak leírva. Szellıztetés bekapcsolása (csak akkor lehetséges, ha a jel a menüben látható) A kapcsolóórát a billentyővel üzembe helyezni. Válasszuk ki a jelet a billentyővel és az billentyővel erısítsük meg. A szellıztetés be van kapcsolva. Az üzemidı beállításánál következı mőveletek lehetségesek: 7

8 Az üzemidıre az billentyő megnyomásával lehet átkapcsolni. Az üzemidıt a billentyővel lehet megváltoztatni és az billentyővel A kijelzın utoljára kijelzett üzemidı rögzítés nélkül is automatikusan tárolódik. A billentyő megnyomásával a hımérséklet jelenik meg, az utoljára kiválasztott üzemidı marad érvényben. A kijelzı lekérdezése billentyő megnyomásával az idı jelenik meg. billentyő megnyomásával az üzemidı jelenik meg Beállítását lásd a fentiekben. Mőveleteket a menü listából a billentyővel lehet kiválasztani és az billentyővel Következı lépések a további mőveletnek megfelelı fejezetben vannak leírva. Szellıztetés kikapcsolása (csak akkor lehetséges, ha a jel a menüben látható) Válasszuk ki a jelet a billentyővel és az billentyővel erısítsük meg. A szellıztetés ki van kapcsolva. Oda vissza kapcsolás a hımérséklet és az idı között a billentyővel lehetséges. Mőveleteket a menü listából a billentyővel lehet kiválasztani és az billentyővel Következı lépések a további mőveletnek megfelelı fejezetben vannak leírva. Általános tudnivalók a szellıztetés üzemmódhoz 8

9 Ha a jel nem jelenik meg a menüsorban, akkor a következı főtıkészülékek az alábbi kiegészítéssel alkalmasak a szellıztetés üzemmódra.: Hydronic vizes főtıkészülékek (B/D4 WS, B/D5 WS, B/D4 WSC és B/D5 WSC) esetén a főtés/szellıztetés-kapcsolót kell beépíteni (Rsz: ) Airtronic / Airtronic M levegıs főtıkészülékek esetén mini szabályzót kell beépíteni (Rsz: ). Állófőtéssé alakított pótfőtés nem használható szellıztetés funkcióra. Szellıztetés vagy főtés üzemmód indítása a fent felsorolt főtıkészülékek esetén. A főtés/szellıztetés vagy a mini szabályzó kezelıelemen válasszuk ki a főtés üzemmódot (főtés vagy szellıztetés), majd kapcsoljuk be a főtıkészüléket a kapcsolóóra segítségével. Átváltás a szellıztetés és a főtés üzemmódok között Ha üzem közben szeretnénk átváltani, a főtıkészüléket elıször ki kell kapcsolni. Főtés üzemmód kikapcsolása esetén automatikus szellıztetés (hőtés) következik. Funkciót változtatni csak ennek befejezése után (kb. 3-4 perc) lehet. Szellıztetés üzemmód kikapcsolása esetén azonnal lehet főtés üzemmódba váltani, újbóli bekapcsolással. Szellıztetés vagy Főtés üzemmód kikapcsolás A kapcsolóórával kapcsoljuk ki a főtıkészüléket. A szellıztetés vagy főtés üzemmódot a főtıkészülék bekapcsolása elıtt kell kiválasztani. Szellıztetés üzemmódban a vizes főtıkészülék a jármő ventillátorát, levegıs főtıkészülék pedig a saját ventillátorát indítja el. Ha a szellıztetés funkcióval kapcsolatosan további kérdései vannak, kérjük, forduljon a beépítı mőhelyhez. Egyéb beépített készülék bekapcsolása (csak akkor lehetséges, ha a jel a menüben látható) A kapcsolóórát a billentyővel üzembe helyezni. Válasszuk ki a jelet a billentyővel és az billentyővel erısítsük meg. Egyéb beépített készülék be van kapcsolva. Az üzemidı beállításánál következı mőveletek lehetségesek: Az üzemidıre az billentyő megnyomásával lehet átkapcsolni. Az üzemidıt a billentyővel lehet megváltoztatni és az billentyővel 9

10 A kijelzın utoljára kijelzett üzemidı rögzítés nélkül is automatikusan tárolódik. A billentyő megnyomásával a hımérséklet jelenik meg, az utoljára kiválasztott üzemidı marad érvényben. A kijelzı lekérdezése billentyő megnyomásával az idı jelenik meg. billentyő megnyomásával az üzemidı jelenik meg Beállítását lásd a fentiekben. Mőveleteket a menü listából a billentyővel lehet kiválasztani és az billentyővel Következı lépések a további mőveletnek megfelelı fejezetben vannak leírva. Egyéb beépített készülék kikapcsolása (csak akkor lehetséges, ha a jel a menüben látható) Válasszuk ki a jelet a billentyővel és az billentyővel erısítsük meg. Egyéb beépített készülék ki van kapcsolva. Oda vissza kapcsolás a hımérséklet és az idı között a billentyővel lehetséges. Mőveleteket a menü listából a billentyővel lehet kiválasztani és az billentyővel Következı lépések a további mőveletnek megfelelı fejezetben vannak leírva. Általános tudnivalók az egyéb beépített készülékekrıl Az egyéb beépített készülék lehet pl. egy második főtıkészülék, vagy egy állóhelyzeti klímaberendezés. Továbbá lehetıség van főtıkészülék ventillátorral való kombinálására. Ez a ventillátor a belsı tér levegıelosztására szolgál. A főtıkészülék ventilátor egyszerre, vagy egymástól függetlenül is mőködtethetı. Az egyéb beépített készülék funkciót Ebp. szakmőhely tudja aktivizálni. Általános tudnivalók a programozott indítással kapcsolatban 10

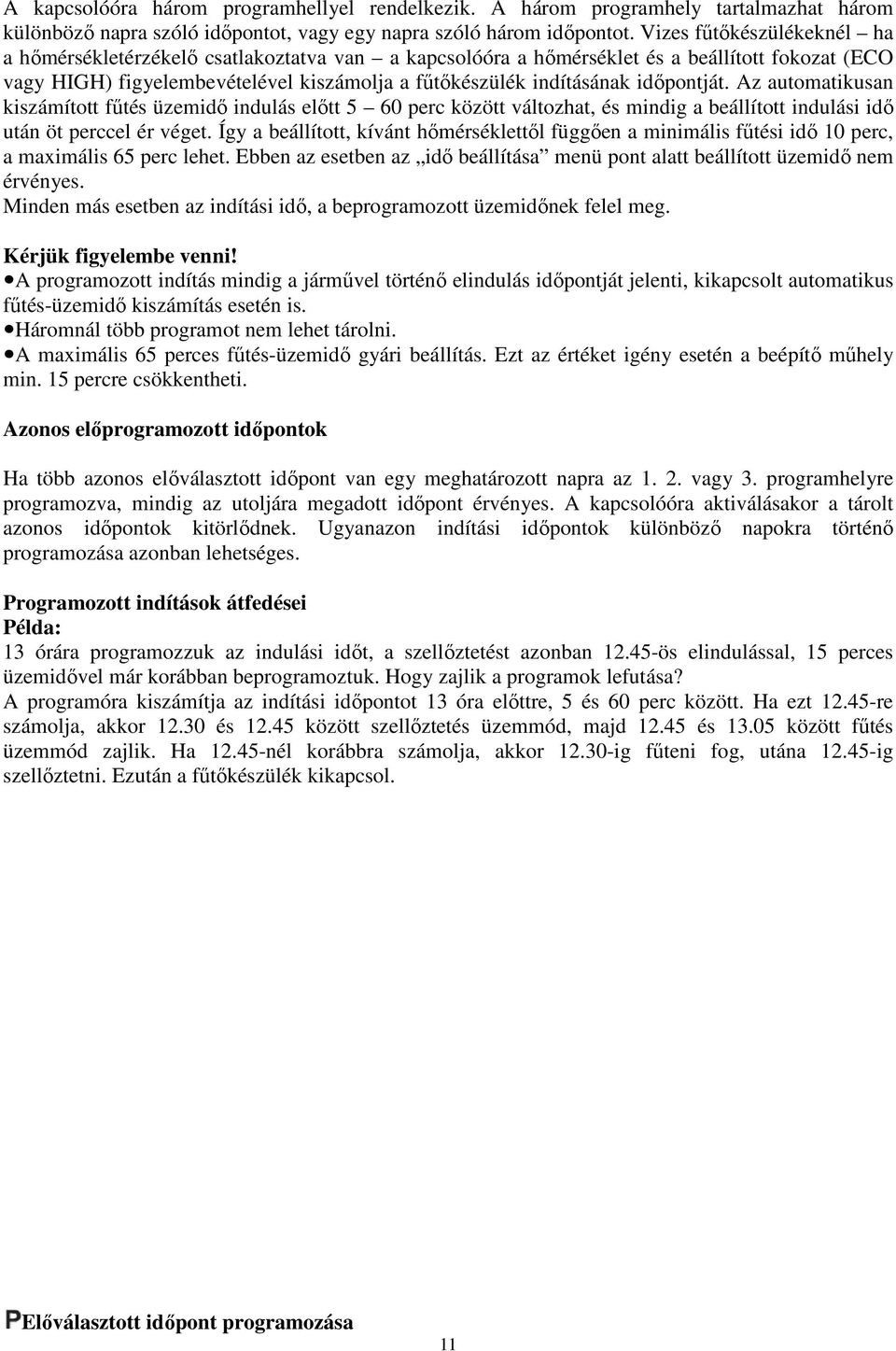

11 A kapcsolóóra három programhellyel rendelkezik. A három programhely tartalmazhat három különbözı napra szóló idıpontot, vagy egy napra szóló három idıpontot. Vizes főtıkészülékeknél ha a hımérsékletérzékelı csatlakoztatva van a kapcsolóóra a hımérséklet és a beállított fokozat (ECO vagy HIGH) figyelembevételével kiszámolja a főtıkészülék indításának idıpontját. Az automatikusan kiszámított főtés üzemidı indulás elıtt 5 60 perc között változhat, és mindig a beállított indulási idı után öt perccel ér véget. Így a beállított, kívánt hımérséklettıl függıen a minimális főtési idı 10 perc, a maximális 65 perc lehet. Ebben az esetben az idı beállítása menü pont alatt beállított üzemidı nem érvényes. Minden más esetben az indítási idı, a beprogramozott üzemidınek felel meg. A programozott indítás mindig a jármővel történı elindulás idıpontját jelenti, kikapcsolt automatikus főtés-üzemidı kiszámítás esetén is. Háromnál több programot nem lehet tárolni. A maximális 65 perces főtés-üzemidı gyári beállítás. Ezt az értéket igény esetén a beépítı mőhely min. 15 percre csökkentheti. Azonos elıprogramozott idıpontok Ha több azonos elıválasztott idıpont van egy meghatározott napra az vagy 3. programhelyre programozva, mindig az utoljára megadott idıpont érvényes. A kapcsolóóra aktiválásakor a tárolt azonos idıpontok kitörlıdnek. Ugyanazon indítási idıpontok különbözı napokra történı programozása azonban lehetséges. Programozott indítások átfedései Példa: 13 órára programozzuk az indulási idıt, a szellıztetést azonban ös elindulással, 15 perces üzemidıvel már korábban beprogramoztuk. Hogy zajlik a programok lefutása? A programóra kiszámítja az indítási idıpontot 13 óra elıttre, 5 és 60 perc között. Ha ezt re számolja, akkor és között szellıztetés üzemmód, majd és között főtés üzemmód zajlik. Ha nél korábbra számolja, akkor ig főteni fog, utána ig szellıztetni. Ezután a főtıkészülék kikapcsol. Elıválasztott idıpont programozása 11

12 A kapcsolóórát a billentyővel aktiválni. Válasszuk ki a jelet, a billentyővel és az billentyővel erısítsük meg. Programtárolót 1,2 vagy 3 a billentyővel kiválasztani és az billentyővel Napot, hétfı (Mo) vasárnap (So) a, illetve a billentyővel kiválasztani és az billentyővel Az órát a billentyővel kiválasztani és az billentyővel A percet a billentyővel kiválasztani és az billentyővel A kívánt funkciót, illetve a billentyővel kiválasztani és az billentyővel A, illetve funkció kiválasztásánál (főtés kikapcsolt főtés-idıszámítással) a főtési idı kijelzésre kerül, az billentyővel meg lehet erısíteni illetve a, vagy billentyővel másikat kiválasztani és az billentyővel A beállítás befejezıdött. A foglalt programtárolók a kijelzın megjelenítésre kerülnek. Az idıben következı beprogramozott idıpont alá van húzva és a hozzátartozó nap kezdıbetői is megjelennek. A programozott idıpont beállítása a 2 és 3 tárolóban a fentiek szerint lehetséges. 12

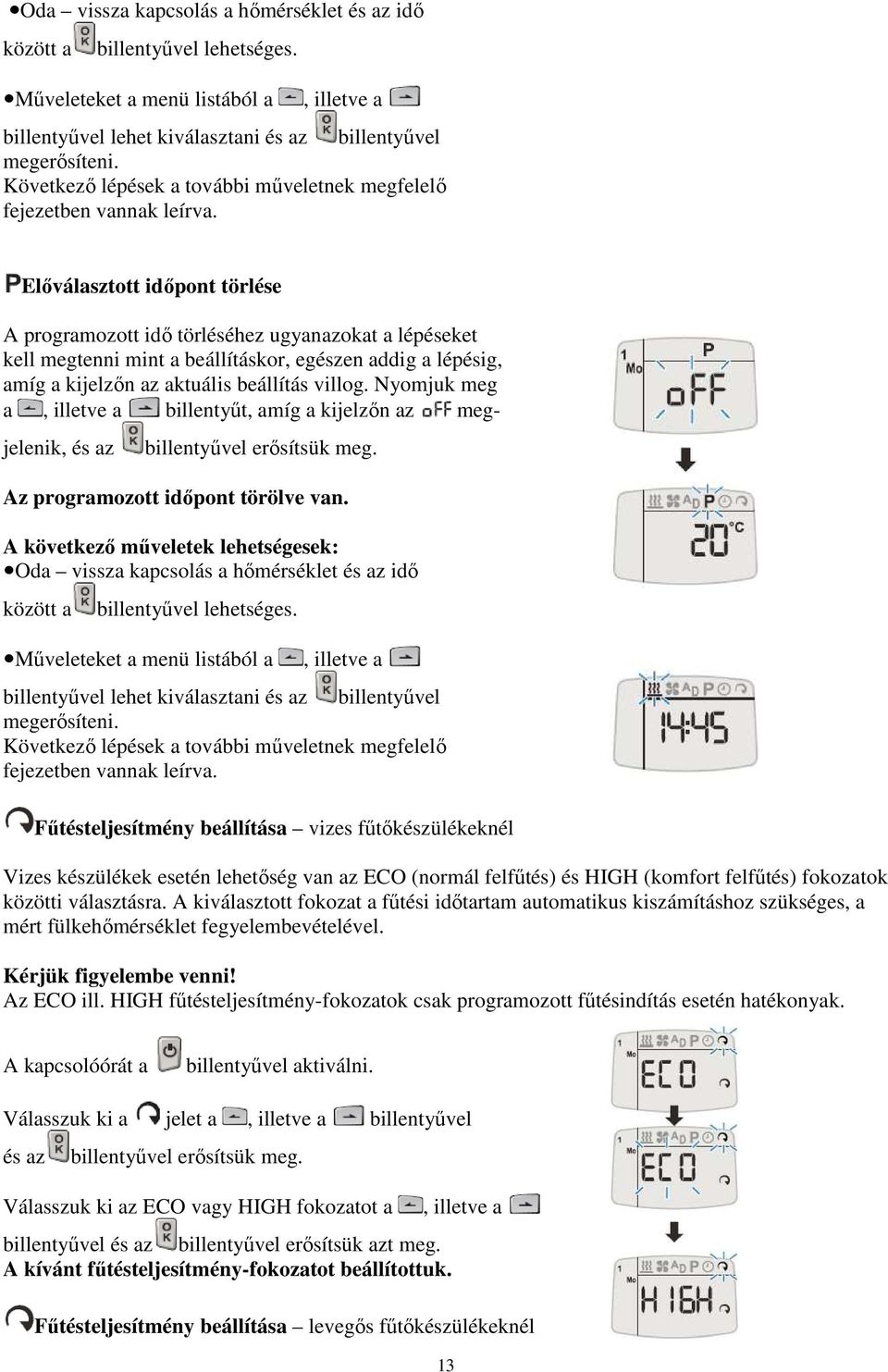

13 Oda vissza kapcsolás a hımérséklet és az idı között a billentyővel lehetséges. Mőveleteket a menü listából a billentyővel lehet kiválasztani és az billentyővel Következı lépések a további mőveletnek megfelelı fejezetben vannak leírva. Elıválasztott idıpont törlése A programozott idı törléséhez ugyanazokat a lépéseket kell megtenni mint a beállításkor, egészen addig a lépésig, amíg a kijelzın az aktuális beállítás villog. Nyomjuk meg a billentyőt, amíg a kijelzın az megjelenik, és az billentyővel erısítsük meg. Az programozott idıpont törölve van. Oda vissza kapcsolás a hımérséklet és az idı között a billentyővel lehetséges. Mőveleteket a menü listából a billentyővel lehet kiválasztani és az billentyővel Következı lépések a további mőveletnek megfelelı fejezetben vannak leírva. Főtésteljesítmény beállítása vizes főtıkészülékeknél Vizes készülékek esetén lehetıség van az ECO (normál felfőtés) és HIGH (komfort felfőtés) fokozatok közötti választásra. A kiválasztott fokozat a főtési idıtartam automatikus kiszámításhoz szükséges, a mért fülkehımérséklet fegyelembevételével. Az ECO ill. HIGH főtésteljesítmény-fokozatok csak programozott főtésindítás esetén hatékonyak. A kapcsolóórát a billentyővel aktiválni. Válasszuk ki a jelet a billentyővel és az billentyővel erısítsük meg. Válasszuk ki az ECO vagy HIGH fokozatot a billentyővel és az billentyővel erısítsük azt meg. A kívánt főtésteljesítmény-fokozatot beállítottuk. Főtésteljesítmény beállítása levegıs főtıkészülékeknél 13

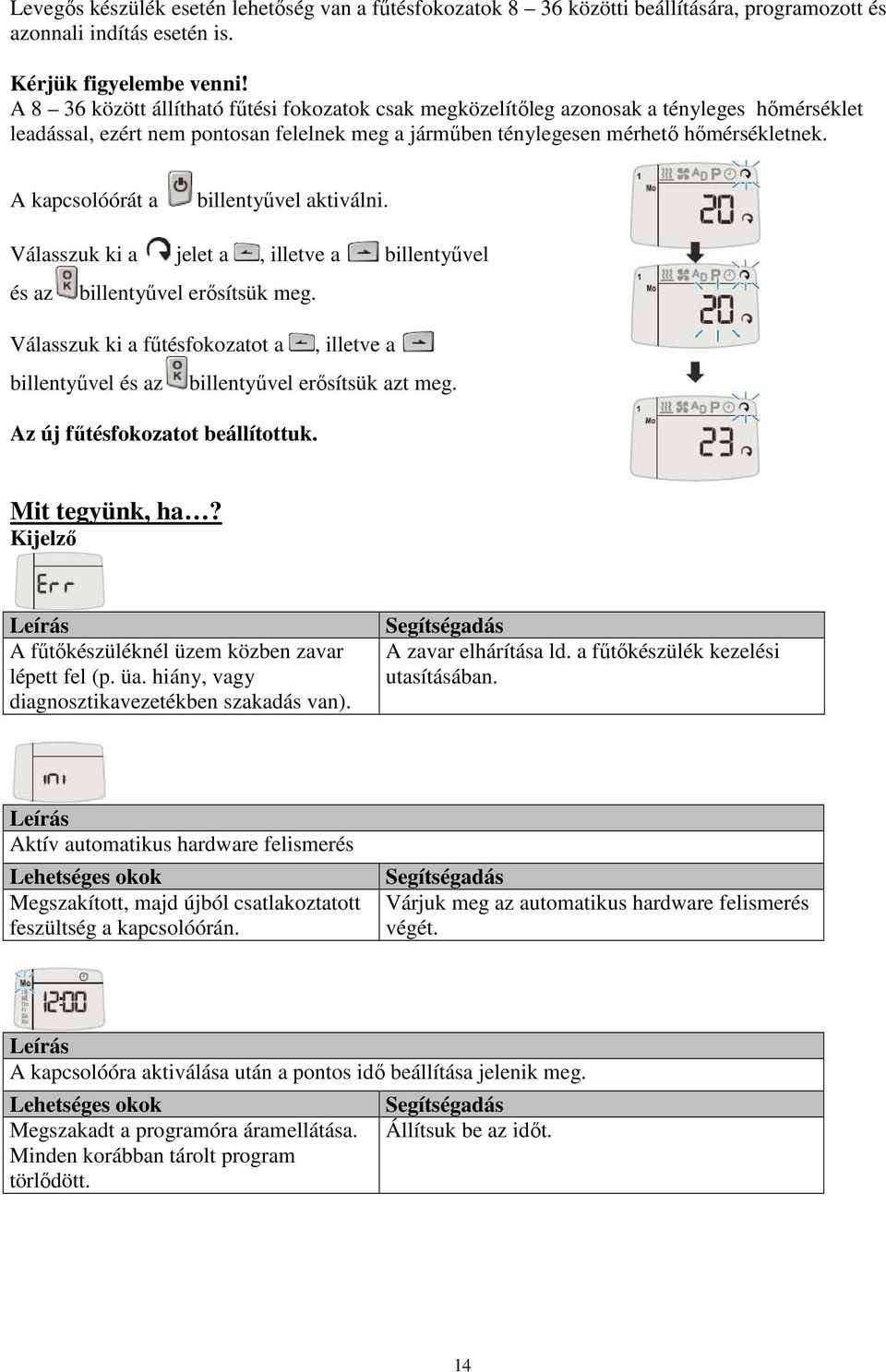

14 Levegıs készülék esetén lehetıség van a főtésfokozatok 8 36 közötti beállítására, programozott és azonnali indítás esetén is. A 8 36 között állítható főtési fokozatok csak megközelítıleg azonosak a tényleges hımérséklet leadással, ezért nem pontosan felelnek meg a jármőben ténylegesen mérhetı hımérsékletnek. A kapcsolóórát a billentyővel aktiválni. Válasszuk ki a jelet a billentyővel és az billentyővel erısítsük meg. Válasszuk ki a főtésfokozatot a billentyővel és az billentyővel erısítsük azt meg. Az új főtésfokozatot beállítottuk. Mit tegyünk, ha? Kijelzı Leírás A főtıkészüléknél üzem közben zavar lépett fel (p. üa. hiány, vagy diagnosztikavezetékben szakadás van). Segítségadás A zavar elhárítása ld. a főtıkészülék kezelési utasításában. Leírás Aktív automatikus hardware felismerés Lehetséges okok Megszakított, majd újból csatlakoztatott feszültség a kapcsolóórán. Segítségadás Várjuk meg az automatikus hardware felismerés végét. Leírás A kapcsolóóra aktiválása után a pontos idı beállítása jelenik meg. Lehetséges okok Megszakadt a programóra áramellátása. Minden korábban tárolt program törlıdött. Segítségadás Állítsuk be az idıt. 14

15 (Csak két kezelıelem EasyStartR+/T, EasyStartR/T- kombinálása esetén) Leírás Nincs kapcsolat a kezelıelemek között. Lehetséges okok Adatátviteli hiba / zavar. Segítségadás Ismételjük meg a folyamatot. (Csak két kezelıelem EasyStartR+/T, EasyStartR/T- kombinálása esetén) Leírás Automatikus felismerés folyamatban. Lehetséges okok Megszakított, majd újból csatlakoztatott feszültség a kapcsolóórán Nem lehet programozott indítást tárolni / a kijelzı kialszik. Segítségadás Várjuk meg az automatikus felismerés végét. Lehetséges ok ADR üzemmód aktív. Ebben az üzemmódban nem megengedett az órával történı programozott indítás. (nincs P jel a menü sorban) Kialszik a kijelzı. Lehetséges okok 58-as pont (világítás) nincs csatlakoztatva. Segítségadás Csatlakoztassuk az 58-as pontot (világítás). Figyelem! Ha a hiba vagy zavar nem elhárítható, kérjük, forduljon Eberspächer szakszervizhez. Ha mőszaki kérdései vagy problémái vannak a távirányítóval illetve főtıkészülékkel, hívja a magyarországi képviselet telefonszámát. 15
