WILO ESK1 / PSK1. Beépítési és üzemeltetési utasítás / 0506

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "WILO ESK1 / PSK1. Beépítési és üzemeltetési utasítás 2 059 363 / 0506"

Átírás

1 WILO ESK1 / PSK1 H Beépítési és üzemeltetési utasítás / 0506

2 1. ábra 3. ábra 2. ábra 2

3 4a. ábra 4b. ábra 4c. ábra 4d. ábra 4e. ábra 3

4 Tartalomjegyzék 1 Általános rész Alkalmazási terület A berendezés adatai Csatlakozó és teljesítmény adatok Biztonság Az előírások jelzése ebben az üzemeltetési utasításban Szállítás és tárolás A berendezés és tartozékai leírása A kapcsolókészülék előlapja Alkatrészek a házban Szállítási terjedelem opcionális tartozékok Telepítés/beépítés Szerelés Villamos bekötések A szivattyúmotor bekötése Külső elemek bekötése Hálózati csatlakozás Üzembe helyezés Az üzemmód kiválasztása Beállítások és ellenőrzések Túlterhelés elleni védelem A forgásirány ellenőrzése Az üzemmód kiválasztása Kételektródás rendszer Egyelektródás rendszer Átfolyásmérős rendszer Szállító üzem Karbantartás Zavarok, okaik és elhárításuk

5 1 Általános rész A beépítést és az üzembe helyezést csak szakszemélyzet végezheti! 1.1 Alkalmazási terület Kapcsolókészülék a következő alkalmazásokra: egyes-szivattyúk automatikus szabályozása vízállás-vezérlés túlterhelés elleni védelem szárazonfutás elleni védelem Alkalmazása: elektródák, úszókapcsolók és nyomáskapcsolók használata esetén. 1.2 A berendezés adatai Csatlakozó és teljesítmény adatok csatlakozó feszültségek maximális áram - ESK1 - PSK1 védettség környezeti hőmérséklet min./max. biztosíték szabályzás (230/400 V) alacsony feszültségű rész 1~230 V, 50/60 Hz 3~230 V, 50/60 Hz 3~400 V, 50/60 Hz 1 12 A A IP C 0,1 A 0,8 A 2 Biztonság Ez az üzemeltetési utasítás alapvető utasításokat tartalmaz, melyeket a telepítésnél, üzemeltetésnél és karbantartásnál figyelembe kell venni. Ezért ezt az üzemeltetési utasítás a szerelés és üzembe helyezés előtt a szerelést végzőnek, illetve az illetékes vezetőnek vagy üzemeltetőnek feltétlenül el kell olvasnia! A biztonsági utasításokat a csatlakoztatott szivattyú Beépítési és üzemeltetési utasításából kell átvenni és azokat feltétlenül be kell tartani. 2.1 Az előírások jelzése ebben az üzemeltetési utasításban Ebben az üzemeltetési utasításban azokat a biztonsági előírásokat, melyek figyelmen kívül hagyása személyi biztonságot veszélyeztet, az általános veszélyjellel jelöljük. Elektromos feszültségre a külön is figyelmeztet. Azokat a biztonsági előírásokat, melyek figyelmen kívül hagyása a berendezést és annak működését veszélyezteti, a FIGYELEM! jelzi. 5

6 3 Szállítás és tárolás FIGYELEM! A berendezést fagytól, nedvességtől, és lökés vagy ütés általi mechanikai behatásoktól védeni kell. Elektronikus alkatrészeket nem szabad 10 C +50 C tartományon kívüli hőmérsékleteknek kitenni. 4 A berendezés és tartozékai leírása 4.1 A kapcsolókészülék előlapja (1. ábra) tétel elem működés 1 jelzőfény - zöld folyamatosan világít, ha van hálózati feszültség 2 jelzőfény sárga folyamatosan világít, ha az elektróda kioldott a választott üzemmódtól függően: - vízhiány kijelzés - alsó szint elérve 3 jelzőfény piros folyamatosan világít, ha a szivattyú egy hiba miatt leállt szivattyúzavar 4 jelzőfény zöld járó szivattyú esetén folyamatosan világít a szivattyú üzemel 5 3-állású kapcsoló az üzemmód választása: üzemmód AUTO (automatikus üzem az összes biztonsági funkcióval, elektronikus motorvédelemmel, vízhiány elleni védelemmel) 0 (Ki) MANU (nyomógombos működtetés) 6 nyomógomb a termikus túlterhelés elleni védelem reset gombja 4.2 Alkatrészek a házban (2. ábra) tétel elem 1 termo-magnetikus védőkapcsoló 2 12 V transzformátor az alacsony feszültségű részhez 3 motorvédelem 4 csatlakozó-sorkapocs külső jeladó számára (elektróda, nyomásérzékelő, úszókapcsoló, külső vezérlés) 5 földelés csatlakozó 6 a szivattyúmotor típustáblája szerinti motor névleges teljesítmény fokozatmentes beállítása 7 az elektróda vízkeménység érzékenységének a fokozatmentes beállítása 8 a vízhiány -kijelzés időbeli késleltetésének fokozatmentes beállítása 9 a nyomásérzékelő/átfolyásmérő időbeli késleltetésének fokozatmentes beállítása 10 biztosíték (0,1 A) a szivattyúmotor típustáblája szerinti feszültség beállításához. 11 a vízhiány elleni védelem választókapcsolója 12 be- és kikapcsoló az időbeli késleltetés számára, nyomásérzékelő vagy átfolyásmérő esetén 13 csatlakozó a kezelő-panel számára 14 biztosítékfoglalat az alacsonyfeszültségű biztosíték (0,8 A) számára. 6

7 4.3 Szállítási terjedelem kapcsolókészülék Beépítési és üzemeltetési utasítás 2 elektróda 4 tartó a kapcsolószekrény szereléséhez 4.4 Opcionális tartozékok csatlakozó kábel az elektródák számára külső kijelzések (óra, nyomásmérő, stb.) forgásirány-érzékelő 5 Telepítés/beépítés 5.1 Szerelés Falra szerelés: méretek (ld. 3. ábra) 5.2 Villamos bekötések (4a e ábrák) A villamos bekötést egy a helyi energiaszolgáltató engedélyével rendelkező villanyszerelő végezheti, az érvényes előírásoknak megfelelően. A hálózati csatlakozás áramneme és feszültsége meg kell, hogy feleljen a csatlakoztatandó szivattyúnak / motornak, a szivattyút/berendezést előírásszerűen földelni kell, hálózati csatlakozó kábel 3 fázis esetén: 4 x 1,5 mm 2, egyfázis esetén: 3 x 1,56 mm 2. A szekrény fedelét el kell távolítani. A 0,1 A biztosítékot az alkalmazott feszültséghez tartozó foglalatba be kell tenni: 230 V vagy 400 V (ld. 2. ábra, 10. tétel) A szivattyúmotor bekötése (ld. 2. ábra) A földelővezetéket a csatlakoztató sorkapocsba be kell kötni (2. ábra, 5. tétel). háromfázis, 400 V: négyeres kábel (3 fázis + FÖLD) a csatlakozón (3. tétel) a érinkezőkre. egyfázis, 230 V: háromeres kábel (1 fázis + semleges + FÖLD) a csatlakozón (3. tétel) a 2-4 érinkezőkre Külső elemek bekötése A földelővezetéket a csatlakoztató sorkapocsba be kell kötni (2. ábra, 5. tétel). A csatlakoztató sorkapocsra (2. ábra, 4. tétel) külső feszültséget nem szabad rákötni. Lehetőség van külső szabályzóelemmel (nyomásérzékelő, szabályzás, szintszabályzás) történő távvezérlésre. Csatlakozás egy kéteres kábellel, Ø 0,75 mm 2, a csatlakozó sorkapocs 5+6 kapcsaira (ld. 2. ábra, 4. tétel); előtte a 5+6 kapcsokról a hidat el kell távolítani. A kábelt a tervezett alkalmazásnak megfelelően kell a sorkapocsra bekötni (ld. 2. ábra, 4. tétel, és 4. ábra; ld fejezet). 7

8 5.3 Hálózati csatlakozás A földelővezetéket a csatlakoztató sorkapocsba be kell kötni (2. ábra, 5. tétel). háromfázis, 400 V (230 V): négyeres kábel (3 fázis + FÖLD), Ø 1,5 mm 2, az R-S-T csatlakozókon. egyfázis, 230 V: háromeres kábel (1 fázis + semleges + FÖLD), Ø 1,5 mm 2, az L-N csatlakozókon. 6 Üzembe helyezés FIGYELEM! Ha üzem közben az áramfelvétel 1 A (üresjárási áram) alá esik, a készüléket a RESET -gomb (1. ábra, 6. tétel) megnyomásával kell visszaállítani. 6.1 Az üzemmód kiválasztása Az üzemmód kiválasztására egy 3-állású választókapcsoló (nyomógomb) szolgál, a kapcsolószekrény elülső oldalán (1. ábra, 5. tétel): MANU (nyomógombos működtetés) állás: a rendszer manuális, a szintbeállítástól vagy külső szabályzó egységektől független vezérlése. 0 állás: a szivattyú nem működhet, minden körülmények között kikapcsolva marad. AUTO állás: A szivattyú automatikusan üzemel, a kiválasztott rendszernek megfelelően. 6.2 Beállítások és ellenőrzések Túlterhelés elleni védelem Áramütés veszélye! Bármilyen beállítás csak kikapcsolt szivattyúval végezhető! A potenciométert (2- ábra, 6. tétel) be kell állítani a motor névleges teljesítményére, mely a típustáblán szerepel (vagy merülőmotoros szivattyúknál a telep adattábláján, a kapcsolókészülék közelében). A háromállású kapcsolót (1. ábra, 5. tétel) AUTO állásba kell kapcsolni a zöld jelzőfény világít és a szivattyú elindul. Ha a zavarjelző fény 3 perc üzemidő után világítani kezd, akkor a névleges teljesítmény túl alacsonyra lett beállítva. A beállítások megváltoztatása előtt ellenőrizni kell a motor teljesítményfelvételét és a bekötéseket. A névleges teljesítményt a megállapított értékeknek megfelelően újra be kell állítani A forgásirány ellenőrzése (csak háromfázisú motoroknál) A háromállású kapcsolót (1. ábra, 5. tétel) MANU állásba kell kapcsolni (a hálózati feszültség jelzőfény világít). Ha van jel (úszókapcsoló, elektróda, stb.), a szivattyú indul. A forgásirány ellenőrzéséhez a szivattyú üzembe helyezéséhez adott utasításokat kell követni. 8

9 Rossz forgásirány esetén: a telepet feszültségmentesíteni kell a kapcsolószekrényben két fázist fel kell cserélni. 6.3 Az üzemmód kiválasztása Az alkalmazástól függően valamelyik üzemmódot be kell állítani Kételektródás rendszer (ld. 4a. ábra) A vízhiány elleni védelmet (2. ábra, 11. tétel) ki kell választani Az elektródaérzékenység beállítása A szivattyú indítása előtt a víz vezetőképesség potenciométert (2. ábra, 7. tétel) a minimumra kell állítani. Ügyelni kell arra, hogy az elektródák be legyenek merítve, és a háromállású kapcsolót (1. ábra, 5. tétel) AUTO állásba kell kapcsolni. A potenciométert (2. ábra, 7. tétel) lassan az óramutatóval járásával egyező irányba kell forgatni, míg a szivattyú el nem indul Az elektródák elhelyezése (ld. a szivattyú üzemeltetési utasítása) Javaslat: Az alsó elektróda vízhiányt jelez. Ahhoz, hogy ezt a hibajelzést nyugtázni lehessen, a felső elektródának bemerítve kell lennie Egyelektródás rendszer (ld. 4b. ábra) FIGYELEM! A vízhiány elleni védelmet (2. ábra, 11. tétel) ki kell választani Az elektródaérzékenység beállítása A szivattyú indítása előtt a vízkeménység potenciométert (2. ábra, 7. tétel) a minimumra kell állítani. Gondoskodni kell arról, hogy az elektródák be legyenek merítve, és a háromállású kapcsolót (1. ábra, 5. tétel) AUTO állásba kell kapcsolni. A potenciométert (2. ábra, 7. tétel) lassan az óramutatóval járásával egyező irányba kell forgatni, míg a sárga jelzőfény (1. ábra, 2. tétel) el nem kezd villogni Az újraindítás előtti időkésleltetés beállítása Vízhiány miatti leállás után a szivattyú késleltetve indul (1 30 perc). A késleltetést a potenciométeren (2. ábra, 8. tétel) kell beállítani. A várakozási idő alatt a sárga jelzőfény (1. ábra, 2. tétel) villog Az elektróda elhelyezése (ld. a szivattyú üzemeltetési utasítása) Átfolyásmérős rendszer (4c. ábra) FIGYELEM! A vízkeménység potenciométert (2. ábra, 7. tétel) a maximumra kell állítani. A vízhiány elleni védelmet ki kell választani (ld. 2. ábra, 11. tétel). 9

10 Az újraindítás előtti időkésleltetés beállítása A túl kevés átfolyás miatti leállás után a szivattyú késleltetve indul (1 30 perc). Ez a késleltetés lehetővé teszi, hogy a víztartály egy újraindítás előtt kellően feltöltődjön. A késleltetést a potenciométeren (2. ábra, 8. tétel) kell beállítani. A várakozási idő alatt a sárga jelzőfény (1. ábra, 2. tétel) villog Az újraindítás utáni időkésleltetés beállítása (2. ábra, 9. tétel) Annak érdekében, hogy az átfolyásmérőnek elég ideje legyen elegendő mennyiséget regisztrálni, be kell állítani egy minimálisan szükséges szivattyú futási időt (5 mp 3 perc). Ha az átfolyásmérő ezen idő letelte után nem aktiválódik, a szivattyú leáll Az időkésleltetés funkció aktiválása (2. ábra, 12. tétel) AUT -állás: mindkét időkésleltetés működik MAN -állás: Az újraindítás a RESET gomb megnyomásával történik (ld. 1. ábra, 6. tétel). FIGYELEM! Ügyelni kell arra, hogy a sorkapocs 5+6 kapcsai (2. ábra, 4. tétel) közé az áthidalás korrekten fel legyen helyezve Szállító üzem FIGYELEM! A víz vezetőképesség potenciométert (2. ábra, 7. tétel) a maximumra kell állítani Egy úszókapcsolós rendszer (4d. ábra) A vízhiány elleni védelmet ki kell választani (ld. 2. ábra, 11. tétel). Ebben az üzemmódban az úszókapcsolót a csatlakozó sorkapocs 5+6 kapcsaira (2. ábra, 4. tétel) kell bekötni. A csatlakozó sorkapocs 1+3 kapcsait vagy át kell kötni, vagy egy védőkapcsolót (szárazonfutás elleni védelemre) kell bekötni (ld. 4d. ábra). Az újraindítás előtti időkésleltetés beállítása. Vízhiány miatti leállás után a szivattyú késleltetve indul (1 30 perc). A késleltetést a potenciométeren (2. ábra, 8. tétel) kell beállítani. A várakozási idő alatt a sárga jelzőfény (1. ábra, 2. tétel) villog Két úszókapcsolós rendszer (4e. ábra) A vízhiány elleni védelmet ki kell választani (ld. 2. ábra, 11. tétel). Ebben az üzemmódban a készülék csupán a szivattyút kapcsolja, és a sárga jelzőfény (1. ábra, 2. tétel) a töltési fázist mutatja. FIGYELEM! Ügyelni kell arra, hogy a sorkapocs 5+6 kapcsai (2. ábra, 4. tétel) közé az áthidalás korrekten fel legyen helyezve. 10

11 7 Karbantartás Áramütés veszélye! Karbantartási és állagmegőrzési munkák előtt a telepet feszültségmentesíteni kell, és biztosítani kell illetéktelen visszakapcsolás ellen. 8 Zavarok, okaik és elhárításuk Zavar Oka Elhárítása 1) A szivattyú nem indul, vagy a) Hibás hálózati csatlakozás: tartósan áll 2) Szivattyúzavar a szivattyú indításánál 3) Szivattyúzavar folyamatos zavarjelzés b) A feszültségelőválasztáshoz a biztosíték (2. ábra, 11. tétel) rosszul lett betéve, vagy hibás: c) Az üzemmód a 0 állásban van: d) A külső vezérlés áramköre megszakadt: e) Nincs csatlakoztatva elektróda, úszókapcsoló vagy nincs áthidalás: a) Probléma a védelemmel: b) Hibás kábelezés a) A termikus védőkapcsoló (2. ábra, 1. tétel) kioldott: 4) Hibás automatika a) A földelés bekötése hibás: 5) A szivattyú indul, de kicsi az átfolyó mennyiség. b) Szokatlanul lágy víz: c) Az időkésleltetés 0. a) túl alacsony fordulatszám: b) rossz forgásirány a) a hálózati csatlkozás újra be kell kötni, az adott feszültségnek megfelelően b) A biztosítékokat a helyes foglalatba kell tenni. Ha szükséges ki kell cserélni a biztosítékokat. c) A kapcsolót (1. ábra 5. tétel) AUTO állásba kell kapcsolni. d) Az áramkört zárni kell, vagy, megléte esetén, az áthidalást ellenőrizni kell (a csatlakozó sorkapocs 5+6 kapcsai) e) Az elektródákat, úszókapcsolókat be kell kötni, vagy a hidat fel kell helyezni, az alkalmazásnak megfelelően (ld. 4a-f. ábrák). a) A reléket ellenőrizni kell b) A kábeleket ellenőrizni kell a) Ellenőrizni kell a motor típustábláján megadott névleges teljesítmény és a beállított névleges teljesítmény egyezését. A zavart a RESET gomb megnyomásával nyugtázni kell. Ha zavar továbbra is fennáll, szakszervizhez kell fordulni. a) Ellenőrizni kell a földelés csatlakozásokat és a szivattyú testcsatlakozásait. b) Ellenőrizni kell a beállításokat, ld fejezet). c) Ellenőrizni kell az időkésleltetés működését és helyes beállítását. a) Ellenőrizni kell a feszültségellátást és a motor bekötését. b) Fel kell cserélni két fázist. 11

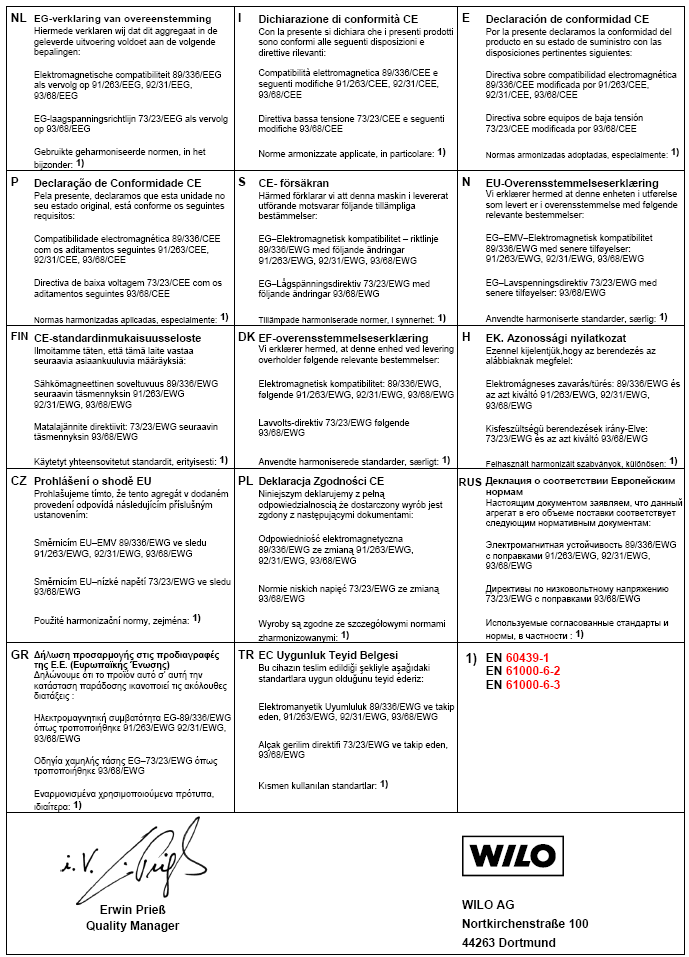

12 H EG megfelelőségi nyilatkozat Ezennel kijelentjük, hogy a következő sorozatok típusai: a szállított kivitelben a következő vonatkozó rendeleteknek megfelel: a következő módisításokkal: Elektromágneses kompatibilitás irányelv a következő módisításokkal: Alacsonyfeszültség irányelv Az alkalmazott harminzált normák, különösen: 12

13 13
