TOP-RIOR KFT KIJELZŐS ÉRME ELFOGADÓ ÁLLÍTHATÓ IDŐZÍTÉSSEL. Érme elfogadó v.b. 1

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "TOP-RIOR KFT KIJELZŐS ÉRME ELFOGADÓ ÁLLÍTHATÓ IDŐZÍTÉSSEL. Érme elfogadó v.b. 1"

Átírás

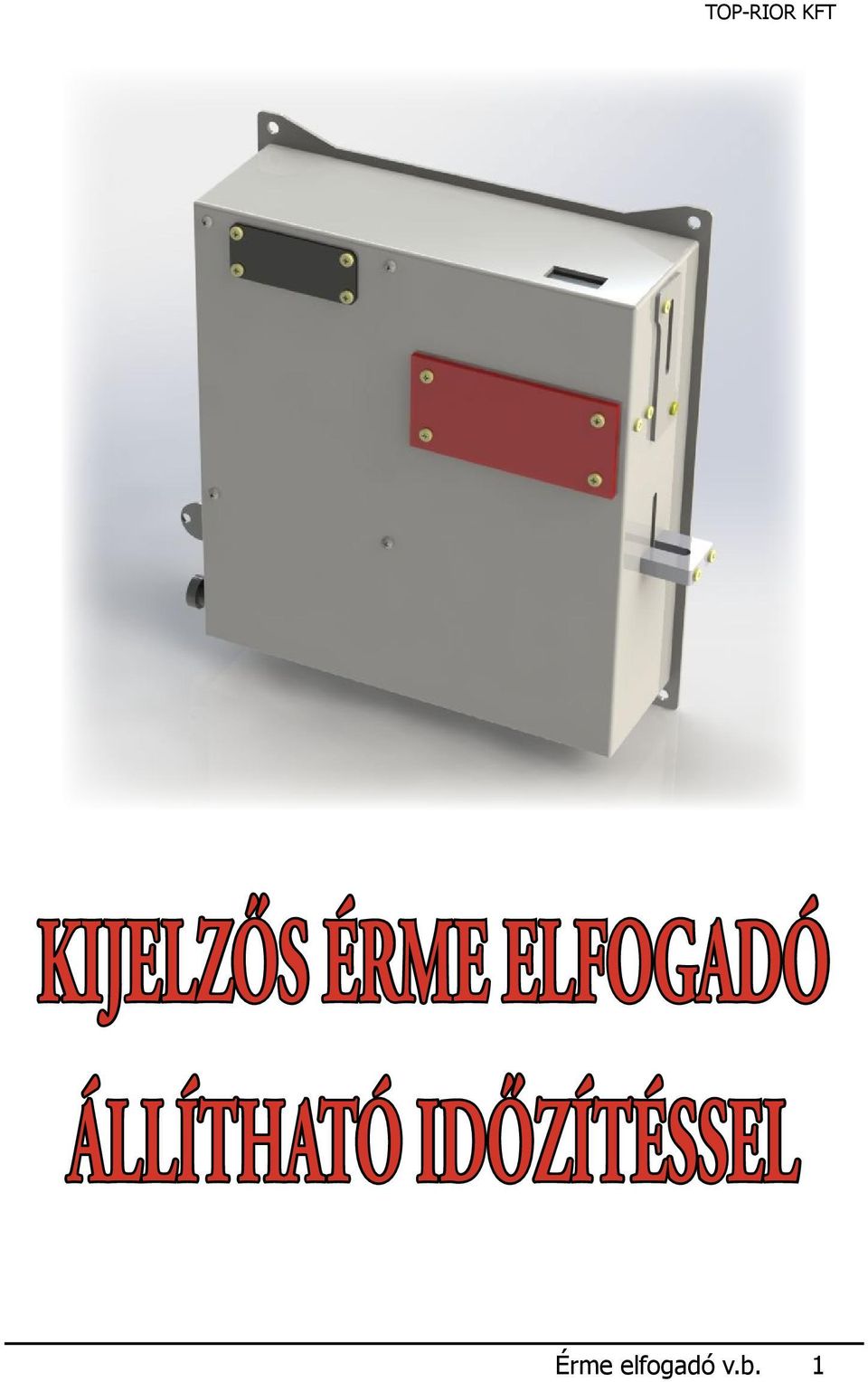

1 KIJELZŐS ÉRME ELFOGADÓ ÁLLÍTHATÓ IDŐZÍTÉSSEL Érme elfogadó v.b. 1

2 Műszaki leírás A pénzérme bedobásával működő berendezések tervezőinek, gyártóinak igen sok feladattal kell szembenéznie. Meg kell határoznia a feladatnak megfelelő érmevizsgálót, meg kell tervezni egy az érmevizsgálóhoz illeszkedő és a kitűzött feladatot ellátó elektronikát és egy végrehajtó egységet. Számlálót kell keresni, amely illeszkedik az érmevizsgálóhoz, illetve az elektronikához és műszakilag megfelel a kitűzött céloknak. Az említett eszközöket be kell szerezni és gondoskodni kell a folyamatos alkatrész utánpótlásról. A által gyártott érme elfogadó egység a fent említett feladatokat leveszi a tervező és a gyártó válláról. Kompakt egységbe foglalva minden elvárható célkitűzésnek eleget tesz. Az érmevizsgáló a TOP-RIOR KFT által gyártott elektronikus berendezés, amely megbízhatóságával, kis méreteivel és konfigurálhatóságával már többször bizonyította használhatóságát. A berendezés elemei vandálbiztos kivitelű, acéllemezből készült dobozban vannak elhelyezve. A bedobott és elfogadott érméket a burkolaton belül egy tartályban tárolja. Ez kulccsal zárható és üríthető. Megrendeléskor megadható, hogy időzítés közben a berendezés elfogadjon-e újabb érmét, növelve az időzítés hosszát *. Az érme bedobásakor az érmevizsgáló megvizsgálja az érmét. Amennyiben nem felel meg, akkor visszaadja. Ha megfelel, akkor az érmét a tartályba ejti és a kijelzőn megjeleníti a bedobott érmék számával meghatározott időtartamot és zárja a belső relé érintkezőit melynek sarkai ki vannak vezetve a dobozból. Minden újabb érme bedobása után az időzítés hosszát egy előre beállított alapidővel növeli *. A hátralévő idő a kijelzőn folyamatosan látható. Az időzítés leteltével a kapcsoló kikapcsol és a berendezés visszatér alaphelyzetébe. Az időzítés alatt újabb érmét is elfogad az időzítést az alapidővel növelve *. A dobozból egy másik kábel is ki van vezetve, amely azt a célt szolgálja, hogy az időzítési folyamatot bármikor kívülrő meg lehessen szakítani. A kéteres kábel átmeneti rövidrezárásával az időzítő leáll, a kapcsoló megszakít és a berendezés alaphelyzetbe áll. Figyelem! A berendezés érmét nem ad vissza! A kapcsoló maximálisan 3,5-4 kw-os fogyasztó kapcsolására alkalmas. A berendezés a 230 V-os hálózatra csatlakozik. 2 Érme elfogadó v.b.

3 A berendezés felépítése Fémlemezburkolat Kijelző Számláló Alaplemez Érme bedobó nyílás Nyomógomb fedél Érmetartó zár Érme visszaadó nyílás 1. ábra Érme elfogadó v.b. 3

4 Méretrajz 2. ábra Bekötési rajz Érmevizsgáló Kapcsoló panel Nagy teljesítményű kapcsoló (piros) Időzítés megszakítása (kék) 230 V 50 Hz Vezérlö panel 3. ábra 4 Érme elfogadó v.b.

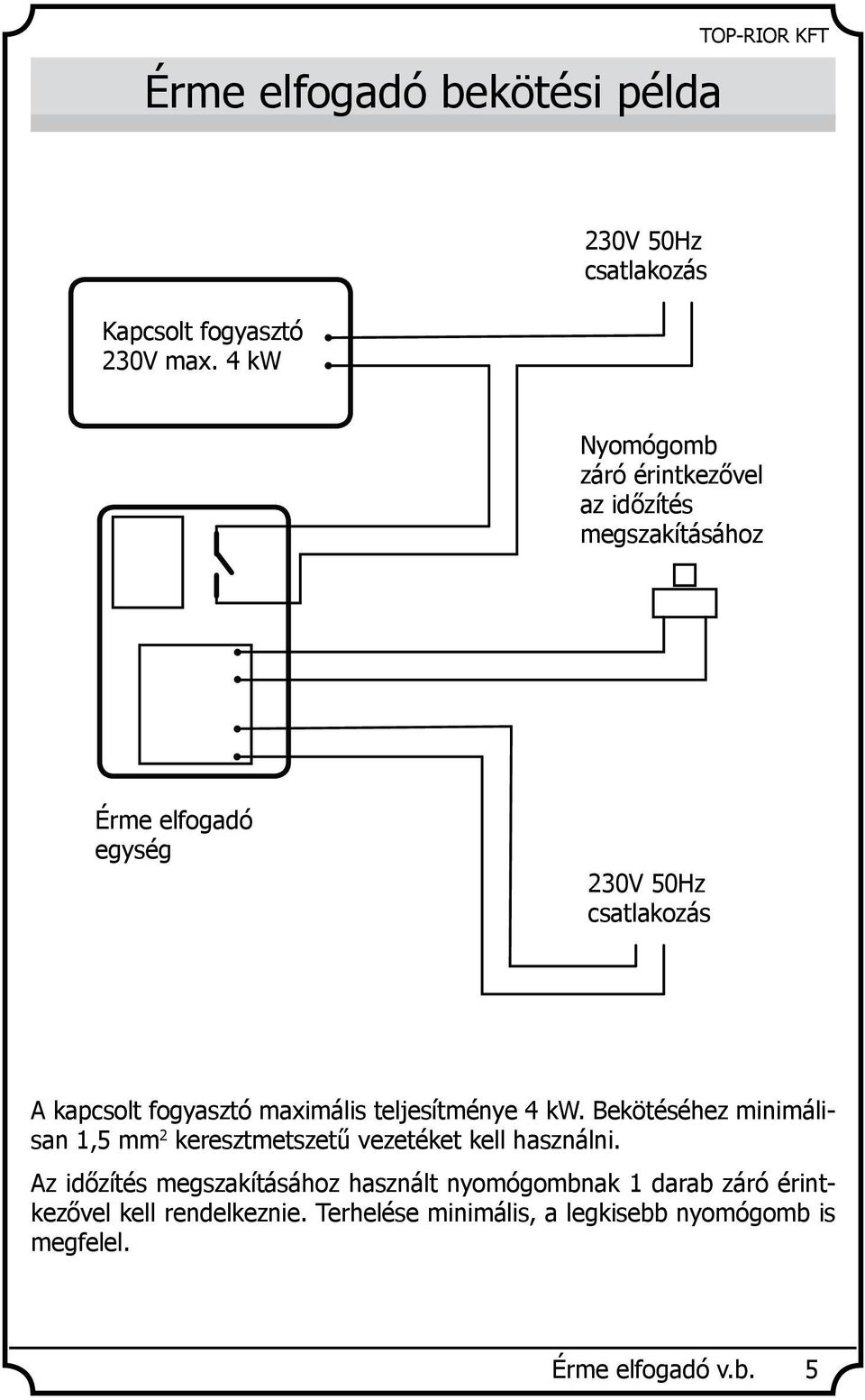

5 Érme elfogadó bekötési példa Kapcsolt fogyasztó 230V max. 4 kw 230V 50Hz csatlakozás Nyomógomb záró érintkezővel az időzítés megszakításához Érme elfogadó egység 230V 50Hz csatlakozás A kapcsolt fogyasztó maximális teljesítménye 4 kw. Bekötéséhez minimálisan 1,5 mm 2 keresztmetszetű vezetéket kell használni. Az időzítés megszakításához használt nyomógombnak 1 darab záró érintkezővel kell rendelkeznie. Terhelése minimális, a legkisebb nyomógomb is megfelel. Érme elfogadó v.b. 5

6 Szerelési utasítás 1. A készüléket falra, vagy egyéb függőleges felületre szereljük. 2. A felerősítéshez 4 darab D-fejű M5 csavart, pozdorja csavart, vagy facsavart használjunk az alaplap négy felerősítő furatának megfelelő helyzetben. A vandálbiztos kivitel miatt érdemes speciális, bonthatatlan csavart alkalmazni, vagy a csavarokat utólag biztosítani. 3. A készüléket függőleges helyzetben rögzítsük. A függőlegestől való eltérés max 2-3 fok lehet. 4. Az alapidő értékét meghatározó kezelőszervek a doboz előlap bal oldalán található fedél alatt vannak (4. ábra). Az időzítés beállításához csavarjuk ki a fedelet rögzítő négy csavart, vegyük le a fedelet és az így felszabadult nyíláson a beállítás elvégezhető. Beállítás után szereljük vissza a fedelet. 5. A villamos csatlakoztatáshoz szükséges kábelek a készülék hátlapján kerültek kivezetésre. Felszerelés előtt a készülék mögött megfelelő kötődoboz kialakítása szükséges. A kábelek azonosítását szinjelölés segíti. A kapcsoló kábel piros, az időzítés megszakító kábel kék jelöléssel van ellátva. A háromeres betápkábel nincs jelölve. 6. A készülék függőleges magasságát úgy határozzuk meg, hogy az érmebedobó nyílás a talajszint felett max. 1,8 méterre legyen a kényelmes elérhetőség érdekében. 4. ábra 6 Érme elfogadó v.b.

7 Műszaki adatok Feszültség: 230 V 50 Hz Áramfelvétel készenléti állapotban: max. 32 ma Kapcsolható teljesítmény: max. 4 kw Kijelző maximálisan négy karakteres, a megrendelésben meg lehet adni a kívánt karakterszámot. Alapidő: perc (a megrendelt karakterszámtól függően) Teljes időzítés: bedobott érmék száma megszorozva az alapidővel * Az időzítés megszakítása a megfelelő kapcsok pillanatnyi rövidrezárásával történik. Méretek: szélesség: 220 mm magasság: 260 mm mélység: 73 mm Tömeg: 2,5 Kg Érintésvédelem: a fémburkolat védőföldeléssel van ellátva Védettség: IP 51 Figyelem! Az IP51 védettség a burkolat tömítettségére vonatkozik. Az érmebedobó és a beállító nyílások miatt a dobozt közvetlen fröccsenő víz, vagy eső hatásának kitenni nem szabad! Érmevizsgáló: elektronikus Gyártó: Érmék száma: tetszőleges, a kívánt időtartamtól függ Érme fajtája: bármely forgalomban lévő, rendeléskor megadva Érme maximális méretei: Átmérő: 31 mm Vastagság: 3 mm Érme elfogadó v.b. 7

8 Időzítés beállítása A berendezés több azonos érmét elfogad *. Minden érme bedobása után a teljes időzítés értékét előre beállított idővel növeli (alapidő) *. Az alapidőt előre be lehet állítani 0 és alapesetben 9999 perc közötti tartományban. Az alapidő beállítására alapesetben négy nyomógomb szolgál. Amennyiben a megrendelő a szükséges karakterek számát 1, 2, vagy 3-ban határozta meg, a beállításra szolgáló nyomógombok száma is ennek megfelelően alakul. Időzítés beállítása: 1. Szereljük le a fedelet (4. ábra). Ehhez 4 darab M3x6 csavart kell eltávolítani. Ezután az fedél levehető. 2. A burkolat nyílásán (5. ábra) keresztül hozzáférhetőek a fent említett beállító elemek. 3. Állítsuk be a kívánt időtartományt a rendelkezésre álló nyomógombok segítségével. Az egyes nyomógombok a megfelelő karakter értékét léptetik egyesével felfelé. A nyomógombok elengedése után néhány másodperccel a berendezés rögzíti a beállított időtartamot és visszaáll alaphelyzetbe. Bármelyik nyomógomb megnyomására visszatér beállító üzemmódba és minden karakter újra beállítható. 4. Szereljük vissza a fedelet. 5. ábra 8 Érme elfogadó v.b.

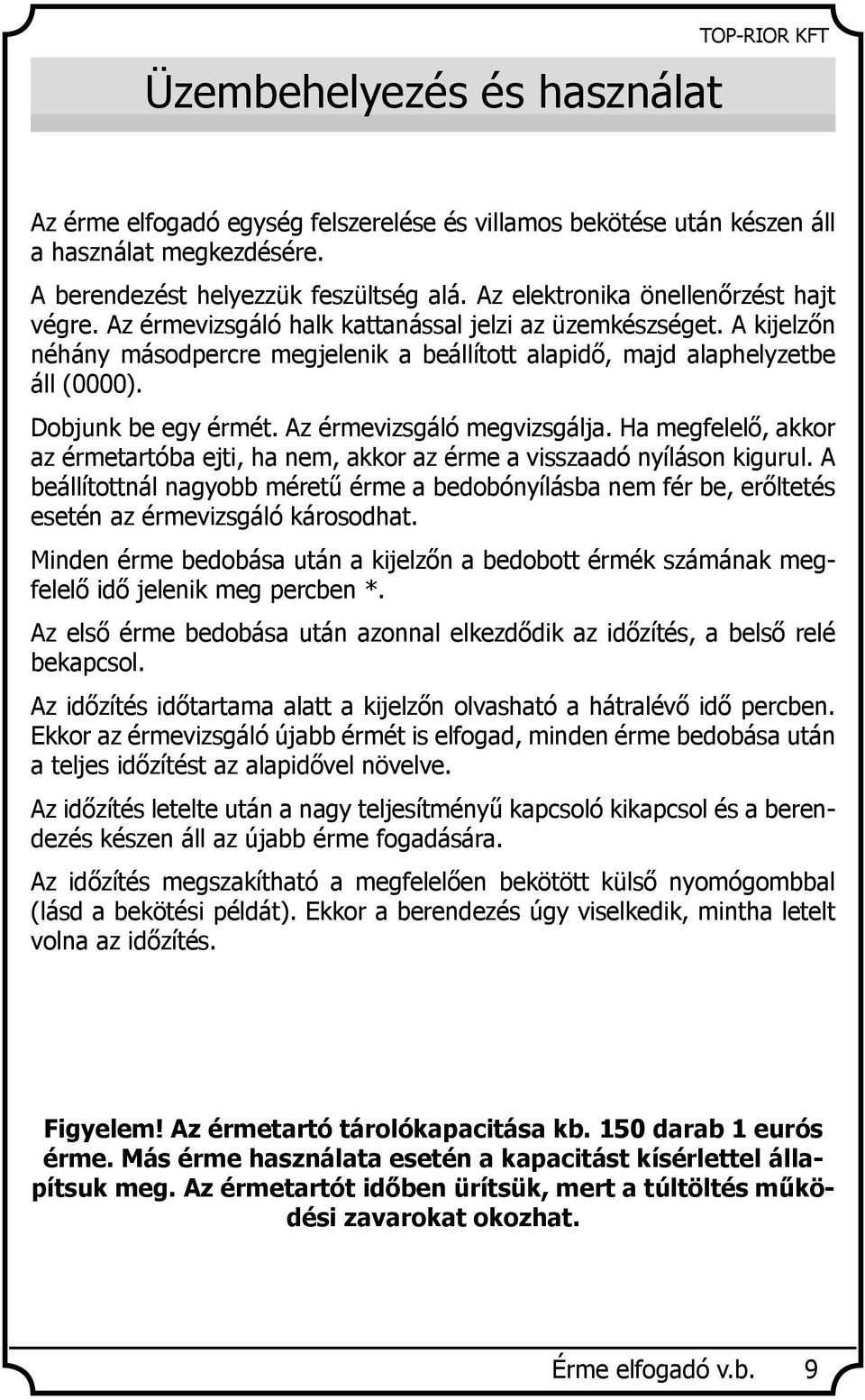

9 Üzembehelyezés és használat Az érme elfogadó egység felszerelése és villamos bekötése után készen áll a használat megkezdésére. A berendezést helyezzük feszültség alá. Az elektronika önellenőrzést hajt végre. Az érmevizsgáló halk kattanással jelzi az üzemkészséget. A kijelzőn néhány másodpercre megjelenik a beállított alapidő, majd alaphelyzetbe áll (0000). Dobjunk be egy érmét. Az érmevizsgáló megvizsgálja. Ha megfelelő, akkor az érmetartóba ejti, ha nem, akkor az érme a visszaadó nyíláson kigurul. A beállítottnál nagyobb méretű érme a bedobónyílásba nem fér be, erőltetés esetén az érmevizsgáló károsodhat. Minden érme bedobása után a kijelzőn a bedobott érmék számának megfelelő idő jelenik meg percben *. Az első érme bedobása után azonnal elkezdődik az időzítés, a belső relé bekapcsol. Az időzítés időtartama alatt a kijelzőn olvasható a hátralévő idő percben. Ekkor az érmevizsgáló újabb érmét is elfogad, minden érme bedobása után a teljes időzítést az alapidővel növelve. Az időzítés letelte után a nagy teljesítményű kapcsoló kikapcsol és a berendezés készen áll az újabb érme fogadására. Az időzítés megszakítható a megfelelően bekötött külső nyomógombbal (lásd a bekötési példát). Ekkor a berendezés úgy viselkedik, mintha letelt volna az időzítés. Figyelem! Az érmetartó tárolókapacitása kb. 150 darab 1 eurós érme. Más érme használata esetén a kapacitást kísérlettel állapítsuk meg. Az érmetartót időben ürítsük, mert a túltöltés működési zavarokat okozhat. Érme elfogadó v.b. 9

10 GARANCIA A berendezésre a 1 év garanciát vállal, mely abban az esetben érvényesíthető, ha a berendezést a műszaki leírásban megadott módon telepítették és használják. A garancia megszűnik az alábbi esetekben: A burkolat megbontása A megadottól eltérő feszültség (230V 50 Hz) használata A kapcsoló túlterhelése (max. 4 kw) Burkolat, vagy a kijelző sérülése Garanciális probléma esetén kérjük azt ben, vagy telefonon jelezni pontosan leírva a hiba jellegét. Cégünk felveszi a kapcsolatot Önnel a javítás részleteinek tisztázása érdekében. Garanciális problémákkal kapcsolatban elérhetőségeink az alábbiak: Tel: (24) Mobil: (30) (Sziráki Gábor, ügyvezető) riorbt@invitel.hu 10 Érme elfogadó v.b.

11 Melléklet * A berendezés kétféle üzemmódban működhet az érme elfogadás szempontjából: 1. Egy érme bedobására elindul az időzítés. A kijelzőn megjelenik az előre beállított érték és az időzítés folyamán a hátralevő időt mutatja. Amikor az időzítés letelt, a kijelzőn nulla érték jelenik meg, a belső relé kikapcsol és a berendezés alaphelyzetbe áll. Az időzítés folyamán a berendezés újabb érmét nem fogad el, a bedobott érmét visszaadja. 2. Ez az üzemmód annyiban különbözik az 1. pontban leírt működéstól, hogy az időzítés során újabb érmét is elfogad. Ilyenkor az időzítés hosszát megnöveli a kijelzőn előre beálított értékkel minden bedobott érmére. A teljes időzítés hosszát a kijelző karaktereinek száma korlátozza (maximum 4 karakter, megrendeléskor megadva). Azt, hogy milyen üzemmódot szsretnénk alkalmazni, megrendeléskor kell megadni. Érme elfogadó v.b. 11
