S324 vezérlőmodul szennyvízátemelők villamosításhoz.
|
|
- Marcell Orsós
- 8 évvel ezelőtt
- Látták:
Átírás

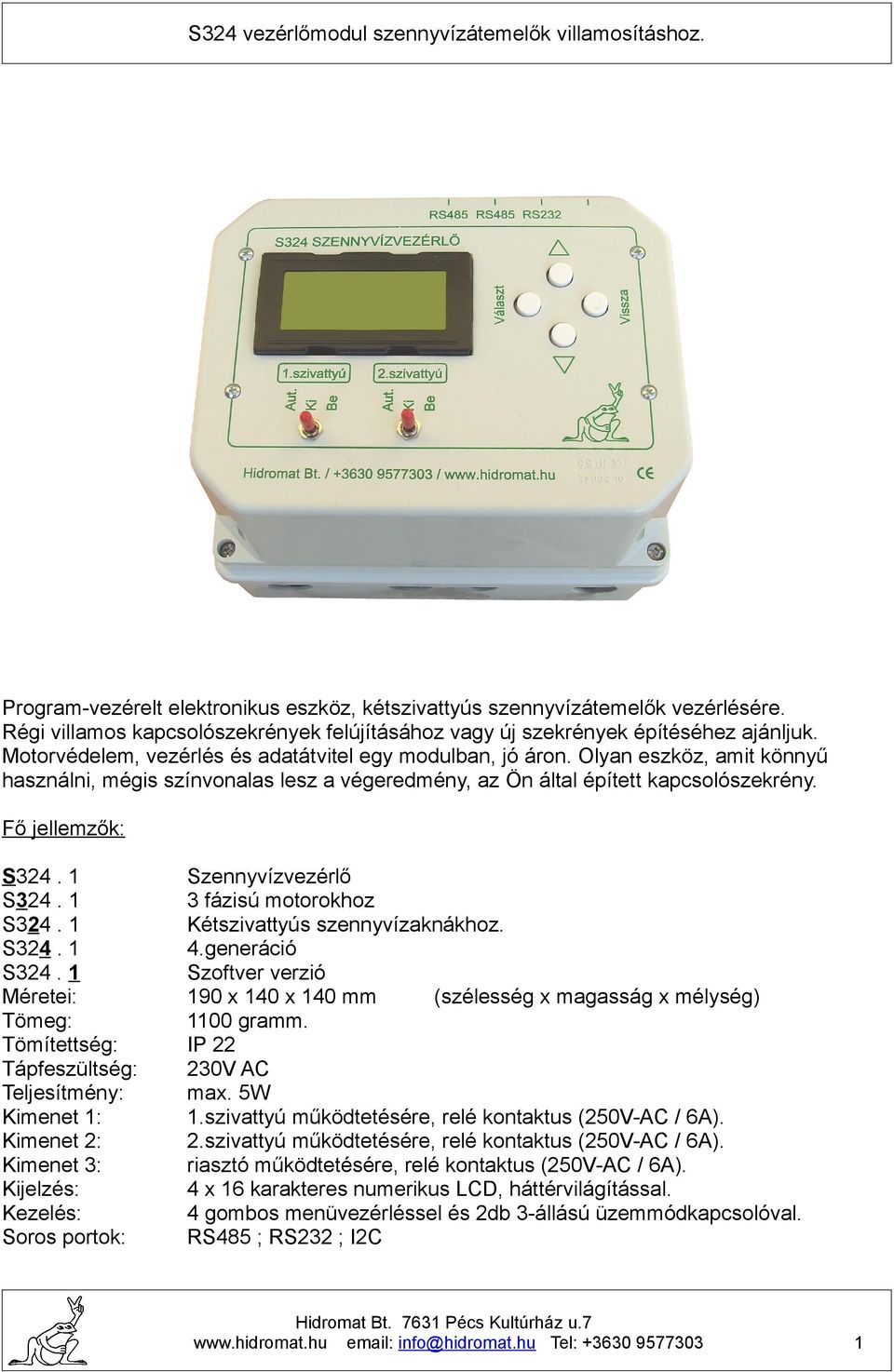

1 Program-vezérelt elektronikus eszköz, kétszivattyús szennyvízátemelők vezérlésére. Régi villamos kapcsolószekrények felújításához vagy új szekrények építéséhez ajánljuk. Motorvédelem, vezérlés és adatátvitel egy modulban, jó áron. Olyan eszköz, amit könnyű használni, mégis színvonalas lesz a végeredmény, az Ön által épített kapcsolószekrény. Fő jellemzők: S S S S S Méretei: Tömeg: Tömítettség: Tápfeszültség: Teljesítmény: Kimenet 1: Kimenet 2: Kimenet 3: Kijelzés: Kezelés: Soros portok: Szennyvízvezérlő 3 fázisú motorokhoz Kétszivattyús szennyvízaknákhoz. 4.generáció Szoftver verzió 190 x 140 x 140 mm (szélesség x magasság x mélység) 1100 gramm. IP V AC max. 5W 1.szivattyú működtetésére, relé kontaktus (250V-AC / 6A). 2.szivattyú működtetésére, relé kontaktus (250V-AC / 6A). riasztó működtetésére, relé kontaktus (250V-AC / 6A). 4 x 16 karakteres numerikus LCD, háttérvilágítással. 4 gombos menüvezérléssel és 2db 3-állású üzemmódkapcsolóval. RS485 ; RS232 ; I2C 1

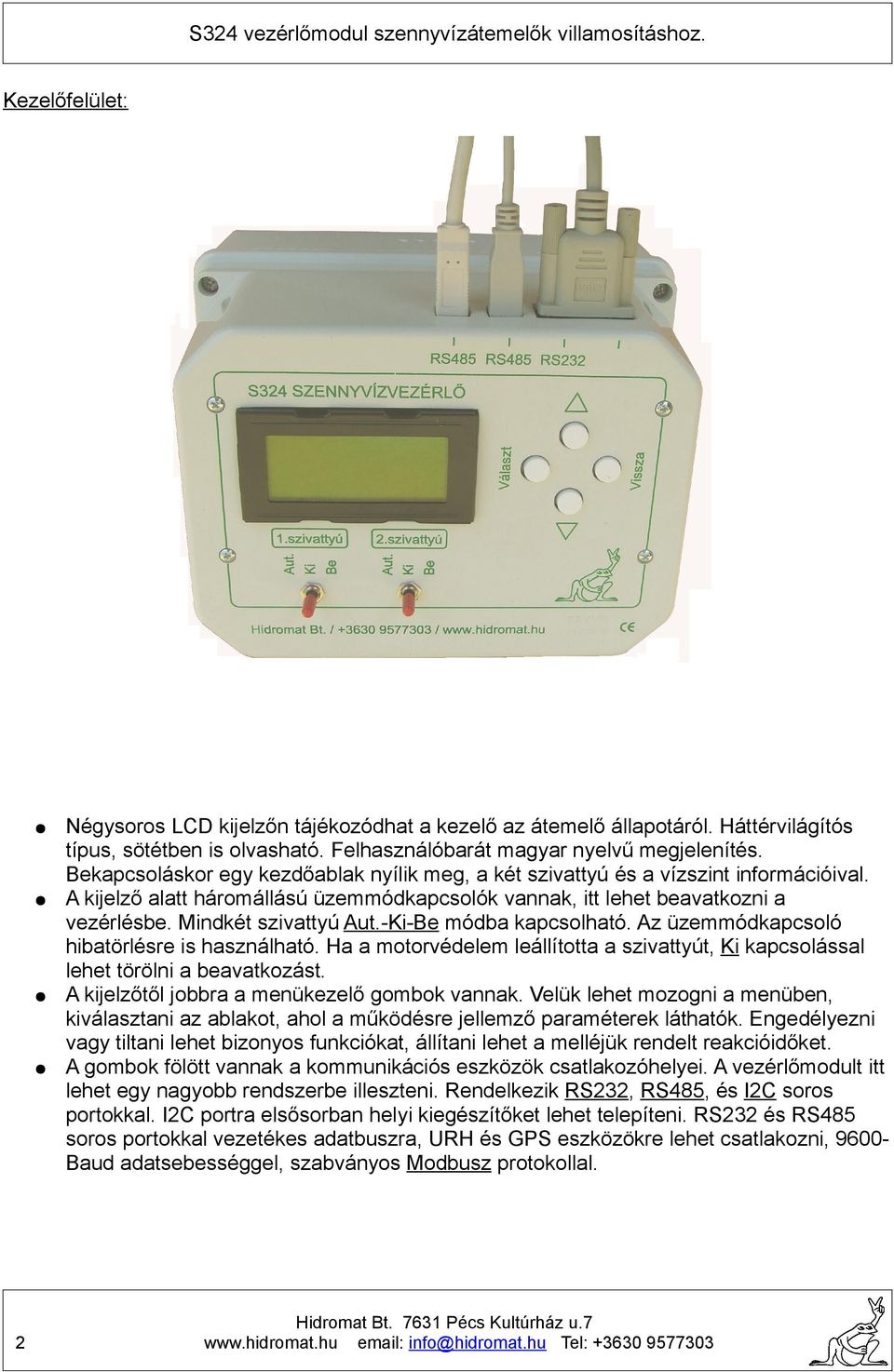

2 Kezelőfelület: 2 Négysoros LCD kijelzőn tájékozódhat a kezelő az átemelő állapotáról. Háttérvilágítós típus, sötétben is olvasható. Felhasználóbarát magyar nyelvű megjelenítés. Bekapcsoláskor egy kezdőablak nyílik meg, a két szivattyú és a vízszint információival. A kijelző alatt háromállású üzemmódkapcsolók vannak, itt lehet beavatkozni a vezérlésbe. Mindkét szivattyú Aut.-Ki-Be módba kapcsolható. Az üzemmódkapcsoló hibatörlésre is használható. Ha a motorvédelem leállította a szivattyút, Ki kapcsolással lehet törölni a beavatkozást. A kijelzőtől jobbra a menükezelő gombok vannak. Velük lehet mozogni a menüben, kiválasztani az ablakot, ahol a működésre jellemző paraméterek láthatók. Engedélyezni vagy tiltani lehet bizonyos funkciókat, állítani lehet a melléjük rendelt reakcióidőket. A gombok fölött vannak a kommunikációs eszközök csatlakozóhelyei. A vezérlőmodult itt lehet egy nagyobb rendszerbe illeszteni. Rendelkezik RS232, RS485, és I2C soros portokkal. I2C portra elsősorban helyi kiegészítőket lehet telepíteni. RS232 és RS485 soros portokkal vezetékes adatbuszra, URH és GPS eszközökre lehet csatlakozni, 9600Baud adatsebességgel, szabványos Modbusz protokollal.
3 A vezérlőmodul szerkezetileg három fő részből, A ; B ; C panelből áll. Az alsó szinten (C panelen) a motoráram és a bejövő hálózati feszültség tesztelése folyik. A középső szinten (B panelen) az inputok, outputok és a tápegység vannak. Felső szinten (A panelen) a kezelőszervek, a processzor és a környezetében lévő kényesebb alkatrészek vannak. C panel: Sorkapcsok a hálózati feszültség vezetékeinek csatlakoztatásához. Csatlakozóhely a feszültség és árammérés jelvezetékéhez. 1.szivattyú áramváltója. 1.szivattyú motoráram vezetékei. 2.szivattyú motoráram vezetékei. 2.szivattyú áramváltója. Méréshatárváltó áthidalók (jumperek). A fotón 2.szivattyú jumperei láthatók, az 1.szattyú áthidalói csak részben láthatók, a vezetékek takarásában. 8. Távtartók a B-panelhez. 3
4 30 28 T 29 S 26 R N 27 S324.C panel. GV2 kapcsoló 2.szivattyú áramváltója 1.szivattyú áramváltója Fázisfeszültség szimmetria teszt Mágneskapcsoló GV2 kapcsoló Mágneskapcsoló N T S R 1.motorhoz 2.motorhoz A panel felső élén lévő sorkapcsok a bejövő hálózati feszültség tesztelésére valók. A bejövő nullát és az RST fázisfeszültségeket kell ide kötni. Fontos a sorrend!! : 27=nullavezető (kék) ; RST fázisfeszültségek (fekete). Az áramváltók 2x3 db toroidtekercsén át vannak fűzve a motorok fázisvezetői. Az áramváltók három lépcsőben 3-10A ; 7-40A ; A áramot tudnak mérni. Méréshatárváltás jumperekkel. A panel alján egy táblázat magyarázza méréshatár és a jumperek kapcsolatát. 4
5 B panel: 9. Törpefeszültségű vezetékek, zöld színnel jelezve. (inputok és akkumulátor) 10. Sorkapcsok a törpefeszültségű vezetékek fogadására. 11. Olvadóbiztosító az akkumulátor zárlatvédelméhez (T-1A) 12. Potenciométer az analóg szintmérő 4-20mA-es jelének beállításához. 13. Csatlakozó aljzat az A panelre menő szalagkábel számára. 14. Csatlakozó aljzat a C panelről jövő jelkábel számára. 15. Olvadóbiztosító a vezérlőmodul zárlatvédelméhez (T-1A). 16. Sárga ledek, a felettük lévő relék meghúzott állapotát jelzik. 17. Relé az 1.szivattyú Ki-Be kapcsolásához. 18. Relé a 2.szivattyú Ki-Be kapcsolásához. 19. Riasztórelé. 20. Sorkapcsok a 230V-os vezetékek fogadásához V-os vezetékek, piros színnel jelezve. A vezetékeket a doboz furatain átfűzve célszerű bekötni, mert szét / összeszereléskor nem kell figyelni a sorrend megtartására. 5
6 6 Betáp T fázis S fázis R fázis Nulla E 220 Ohm 2W Zavarszűrő : 220nF 300V AC Zavarszűrő 1.sziv atty ú Termisztor Olajszonda 17 Termisztor T fázis S fázis R fázis 23 Vezérlés kismegszakítója 2-pólusu! E 8 D fokozatu túlfeszültség levezető: OBO VF230 AC/DC. 12 E Olajszonda N Termisztor S324 Szenny v ízv ezérlő S fázis Termisztor T fázis S fázis R fázis PE 4 Főkapcsoló R fázis E Zavarszűrő PE 2 Főbiztosító 17 2.szigetelésteszt Riasztás 2.szivattyú 1.szivattyú szigetelésteszt Tápfesz.fázis Nyom.távadó + Tápfesz.nulla 9 2.olajszonda olajszonda termisztor Akkumulátor termisztor Akkumulátor úszókapcsoló.(felső) úszókapcsoló Input közös 3 2.úszókapcsoló úszókapcsoló.(alsó) Nyom.távadó - 1 Ajtó végálláskapcsoló URH tápfesz. Akkumulátor 12 V Talpnyomás 4-20 ma S324.B panel. R S T Zárlat és túláramvédelem GV2ME... Áramváltók S324 vezérlőben Túlfesz.védett 230VAC 2.sziv atty ú

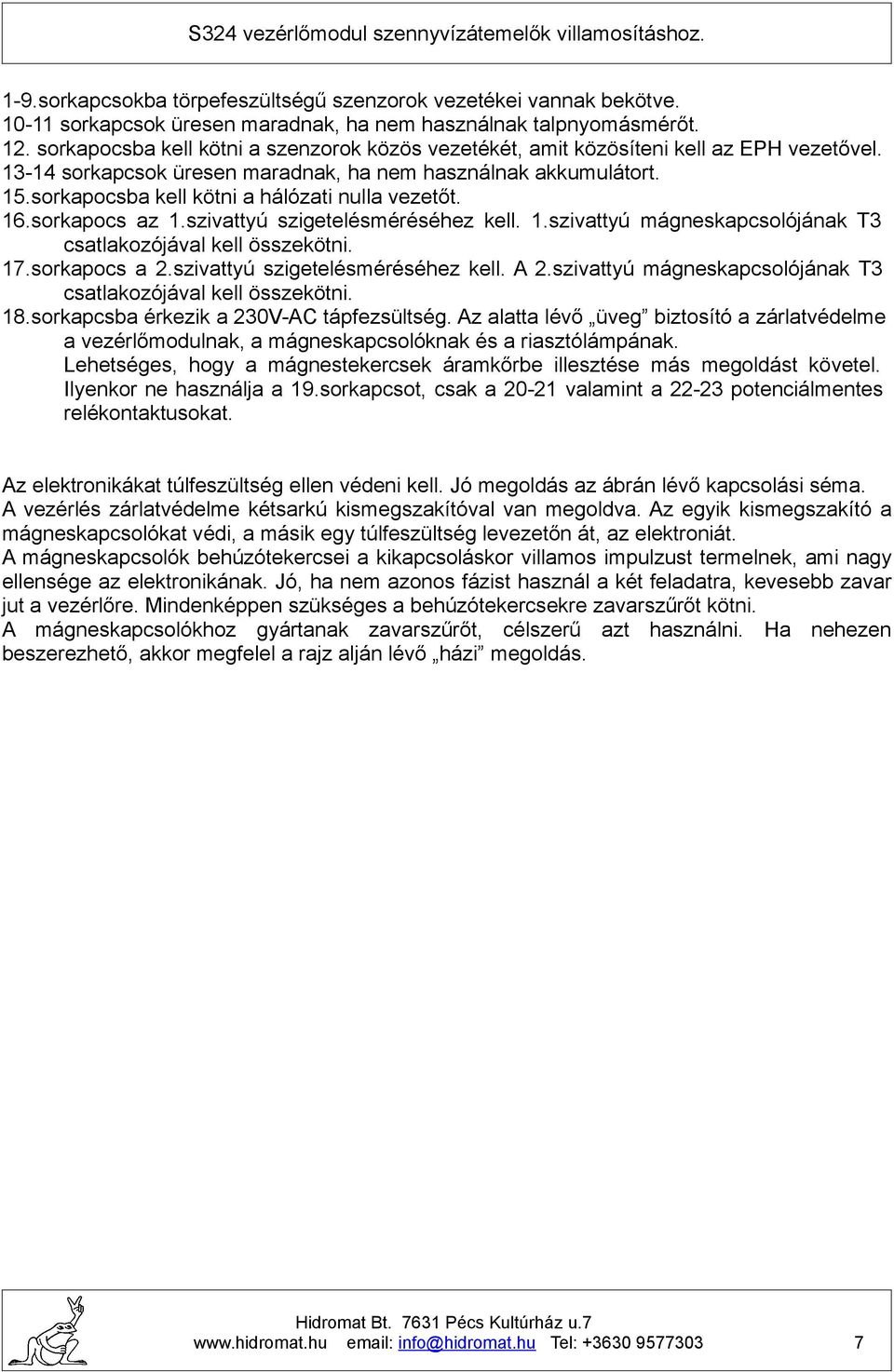

7 1-9.sorkapcsokba törpefeszültségű szenzorok vezetékei vannak bekötve sorkapcsok üresen maradnak, ha nem használnak talpnyomásmérőt. 12. sorkapocsba kell kötni a szenzorok közös vezetékét, amit közösíteni kell az EPH vezetővel sorkapcsok üresen maradnak, ha nem használnak akkumulátort. 15.sorkapocsba kell kötni a hálózati nulla vezetőt. 16.sorkapocs az 1.szivattyú szigetelésméréséhez kell. 1.szivattyú mágneskapcsolójának T3 csatlakozójával kell összekötni. 17.sorkapocs a 2.szivattyú szigetelésméréséhez kell. A 2.szivattyú mágneskapcsolójának T3 csatlakozójával kell összekötni. 18.sorkapcsba érkezik a 230V-AC tápfezsültség. Az alatta lévő üveg biztosító a zárlatvédelme a vezérlőmodulnak, a mágneskapcsolóknak és a riasztólámpának. Lehetséges, hogy a mágnestekercsek áramkőrbe illesztése más megoldást követel. Ilyenkor ne használja a 19.sorkapcsot, csak a valamint a potenciálmentes relékontaktusokat. Az elektronikákat túlfeszültség ellen védeni kell. Jó megoldás az ábrán lévő kapcsolási séma. A vezérlés zárlatvédelme kétsarkú kismegszakítóval van megoldva. Az egyik kismegszakító a mágneskapcsolókat védi, a másik egy túlfeszültség levezetőn át, az elektroniát. A mágneskapcsolók behúzótekercsei a kikapcsoláskor villamos impulzust termelnek, ami nagy ellensége az elektronikának. Jó, ha nem azonos fázist használ a két feladatra, kevesebb zavar jut a vezérlőre. Mindenképpen szükséges a behúzótekercsekre zavarszűrőt kötni. A mágneskapcsolókhoz gyártanak zavarszűrőt, célszerű azt használni. Ha nehezen beszerezhető, akkor megfelel a rajz alján lévő házi megoldás. 7

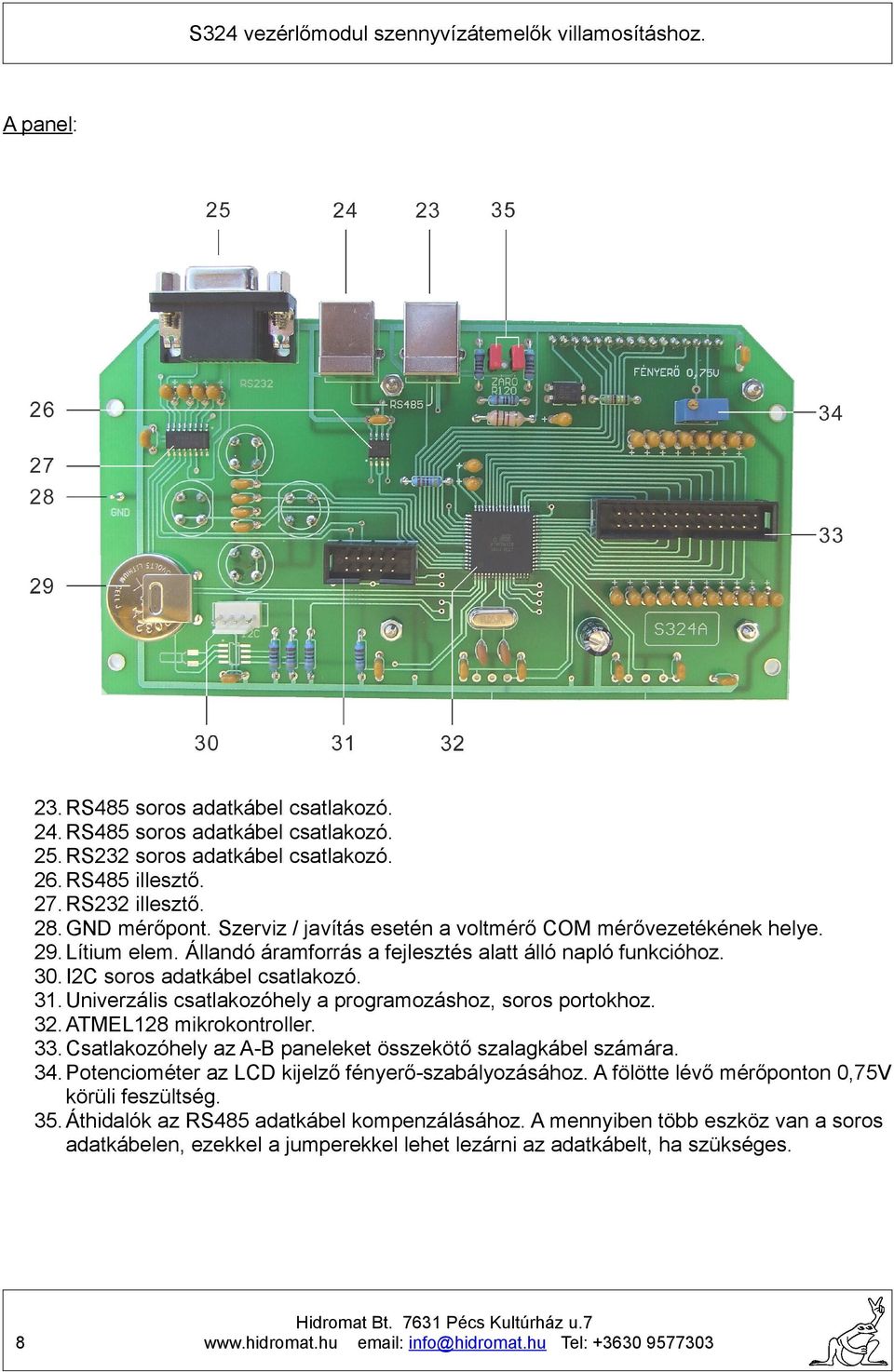

8 A panel: 23. RS485 soros adatkábel csatlakozó. 24. RS485 soros adatkábel csatlakozó. 25. RS232 soros adatkábel csatlakozó. 26. RS485 illesztő. 27. RS232 illesztő. 28. GND mérőpont. Szerviz / javítás esetén a voltmérő COM mérővezetékének helye. 29. Lítium elem. Állandó áramforrás a fejlesztés alatt álló napló funkcióhoz. 30. I2C soros adatkábel csatlakozó. 31. Univerzális csatlakozóhely a programozáshoz, soros portokhoz. 32. ATMEL128 mikrokontroller. 33. Csatlakozóhely az A-B paneleket összekötő szalagkábel számára. 34. Potenciométer az LCD kijelző fényerő-szabályozásához. A fölötte lévő mérőponton 0,75V körüli feszültség. 35. Áthidalók az RS485 adatkábel kompenzálásához. A mennyiben több eszköz van a soros adatkábelen, ezekkel a jumperekkel lehet lezárni az adatkábelt, ha szükséges. 8

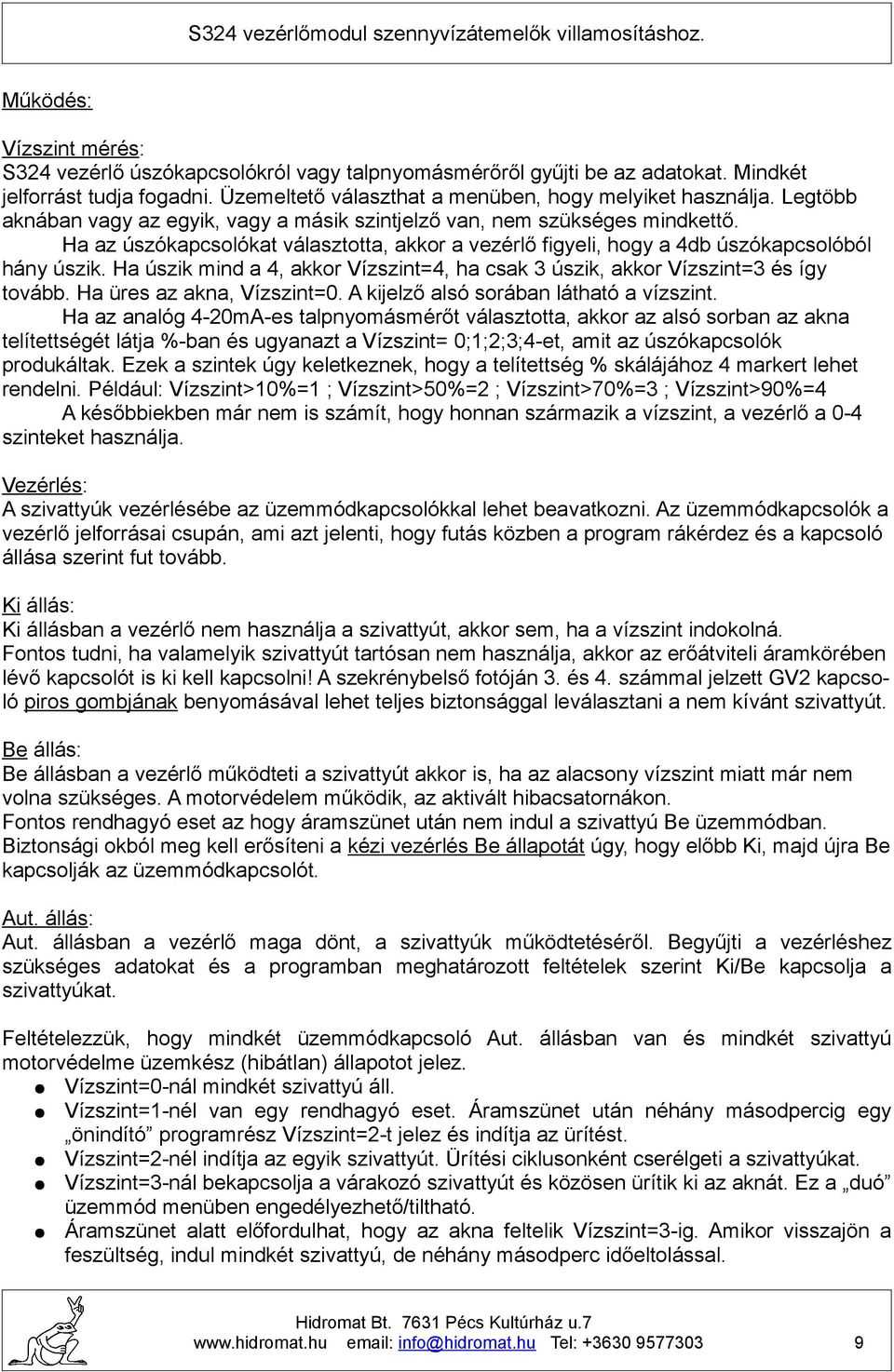

9 Működés: Vízszint mérés: S324 vezérlő úszókapcsolókról vagy talpnyomásmérőről gyűjti be az adatokat. Mindkét jelforrást tudja fogadni. Üzemeltető választhat a menüben, hogy melyiket használja. Legtöbb aknában vagy az egyik, vagy a másik szintjelző van, nem szükséges mindkettő. Ha az úszókapcsolókat választotta, akkor a vezérlő figyeli, hogy a 4db úszókapcsolóból hány úszik. Ha úszik mind a 4, akkor Vízszint=4, ha csak 3 úszik, akkor Vízszint=3 és így tovább. Ha üres az akna, Vízszint=0. A kijelző alsó sorában látható a vízszint. Ha az analóg 4-20mA-es talpnyomásmérőt választotta, akkor az alsó sorban az akna telítettségét látja %-ban és ugyanazt a Vízszint= 0;1;2;3;4-et, amit az úszókapcsolók produkáltak. Ezek a szintek úgy keletkeznek, hogy a telítettség % skálájához 4 markert lehet rendelni. Például: Vízszint>10%=1 ; Vízszint>50%=2 ; Vízszint>70%=3 ; Vízszint>90%=4 A későbbiekben már nem is számít, hogy honnan származik a vízszint, a vezérlő a 0-4 szinteket használja. Vezérlés: A szivattyúk vezérlésébe az üzemmódkapcsolókkal lehet beavatkozni. Az üzemmódkapcsolók a vezérlő jelforrásai csupán, ami azt jelenti, hogy futás közben a program rákérdez és a kapcsoló állása szerint fut tovább. Ki állás: Ki állásban a vezérlő nem használja a szivattyút, akkor sem, ha a vízszint indokolná. Fontos tudni, ha valamelyik szivattyút tartósan nem használja, akkor az erőátviteli áramkörében lévő kapcsolót is ki kell kapcsolni! A szekrénybelső fotóján 3. és 4. számmal jelzett GV2 kapcsoló piros gombjának benyomásával lehet teljes biztonsággal leválasztani a nem kívánt szivattyút. Be állás: Be állásban a vezérlő működteti a szivattyút akkor is, ha az alacsony vízszint miatt már nem volna szükséges. A motorvédelem működik, az aktivált hibacsatornákon. Fontos rendhagyó eset az hogy áramszünet után nem indul a szivattyú Be üzemmódban. Biztonsági okból meg kell erősíteni a kézi vezérlés Be állapotát úgy, hogy előbb Ki, majd újra Be kapcsolják az üzemmódkapcsolót. Aut. állás: Aut. állásban a vezérlő maga dönt, a szivattyúk működtetéséről. Begyűjti a vezérléshez szükséges adatokat és a programban meghatározott feltételek szerint Ki/Be kapcsolja a szivattyúkat. Feltételezzük, hogy mindkét üzemmódkapcsoló Aut. állásban van és mindkét szivattyú motorvédelme üzemkész (hibátlan) állapotot jelez. Vízszint=0-nál mindkét szivattyú áll. Vízszint=1-nél van egy rendhagyó eset. Áramszünet után néhány másodpercig egy önindító programrész Vízszint=2-t jelez és indítja az ürítést. Vízszint=2-nél indítja az egyik szivattyút. Ürítési ciklusonként cserélgeti a szivattyúkat. Vízszint=3-nál bekapcsolja a várakozó szivattyút és közösen ürítik ki az aknát. Ez a duó üzemmód menüben engedélyezhető/tiltható. Áramszünet alatt előfordulhat, hogy az akna feltelik Vízszint=3-ig. Amikor visszajön a feszültség, indul mindkét szivattyú, de néhány másodperc időeltolással. 9
10 Menüben kérhető egy túlfutás funkció. Uszadék leszívásra használható, mert a kikapcsolás után még egy ideig dolgozik a szivattyú és letakarítja a felszínt. Ha fennakad vagy meghibásodik egy úszókapcsoló, hibás jelet adhat. A vezérlő nem fogadja el az inkorrekt vízszintet, bekapcsolja a riasztórelét és átáll egy szükségvezérlésre. A szükségvezérlés csak a legfelső úszókapcsolót használja. Addig ürít, amíg a legfelső úszókapcsoló úszik. Ürítési ciklusonként váltogatja a szivattyúkat. Ha futás közben meghibásodik valamelyik szivattyú, bekapcsolja a riasztórelét és a másik dolgozik helyette. Az elektronikus motorvédelem funkciói: Minden leállást követően ellenőrzi, hogy nincs-e szivárgóáram a föld felé. Ha 1,5 Mohmnál rosszabb a szigetelési ellenállás, Földzárlat üzenettel letiltja a szivattyút. Gyanú: beázott a gumikábel vagy a szivattyú. Fázisáram aszimmetria. Legnagyobb / legkisebb motoráram > 1,3 -nál fázishiány üzenettel letiltja a szivattyút. Gyakori észrevétel, hogy téved a műszer, próbalámpával megnézték és kimegy mindhárom fázisfeszültség. Ezt a hibajelzést lakatfogóval kell ellenőrizni. Gyanú: áramszolgáltató, motorkábel szakadás, kontakthiba a motortérben. Kis motoráram. Ha a terhelés 80% alá esik, akkor Kisáram üzenettel letiltja a szivattyút. Gyanú: szárazonfutás, eltömődött szívócsonk, leszakadt lapátkerék. Nagy motoráram. Ha a terhelés 120% fölé emelkedik Nagyáram üzenettel letiltja a szivattyút. Gyanú: idegen anyag, szilárdtest a szivattyúban, csapágyhiba. Ha túlmelegedést jelez a motorba épített termisztor, Termisztor üzenettel letiltja a szivattyút. Gyanú: hűtéshiány. Ha az áttételház beázik a lapátkerék oldalról, villamos vezetővé válik a motorolaj, a beépített DI szonda jelez. Olajszonda üzenettel letiltja a szivattyút. Gyanú: szimeringhiba. Gyakori kapcsolás. Katalógus adat, hogy óránként hány indítás engedélyezett. Ha hatszor indítják 3-percnél gyakrabban a szivattyút, hetedszerre Gyakranindul üzenettel letiltja. Gyanú: vezérlési hiba. Fáziskimaradás a hálózaton. Ha a hálózaton hiányzik egy fázisfeszültség, a C panelon lévő műcsillagpont felfedezi és Külső vill.zavar üzenettel letiltja a szivattyút. Motorvédelem működése: Az ismerkedéshez kapcsolja Ki az üzemmód-kapcsolókat. Keresse meg 1Védelem ablakot és Választ gombbal lépjen be az almenübe. A felső sorban 1Védelem a második sorban Földzárlat üzenetet lát. Le-Fel gombokkal mozogjon a motorvédelem hibacsatornái közt. Példaként válassza az 1Védelem hibacsatornát. Nyomjon Választ gombot. Belépett a motorvédelem 1Védelem Fázishiány almenüjébe, Le-Fel gombokkal mozoghat benne. Látja a fázishiány védelemmel kapcsolatos lehetőségeket. 1Védelem második sorában Fázishiány 1 üzenetet lát. Ez azt jelzi, hogy a hibacsatorna aktív, be van kapcsolva. A hibacsatornát ki lehet kapcsolni, ha nincs szükség rá, vagy meghibásodott a jelforrása. Nyomjon Választ gombot. A harmadik sorban Átírás <xx> üzenetet lát. Le gombbal ki-be kapcsolható a hibacsatorna. A kívánt állapotot Választ gombbal lehet menteni. 1Védelem második sorában Érték 30% üzenetet lát. Ez azt jelenti, hogy a legkisebb és a legnagyobb fázisáram közt ennyi lehet a különbség. Átírható: Választ > Le-Fel > Választ. 1Védelem második sorában Reakcióidő 10sec üzenetet lát. Ez azt jelenti, hogy ennyi ideig viseli el a fázisáram aszimmetriát. 10

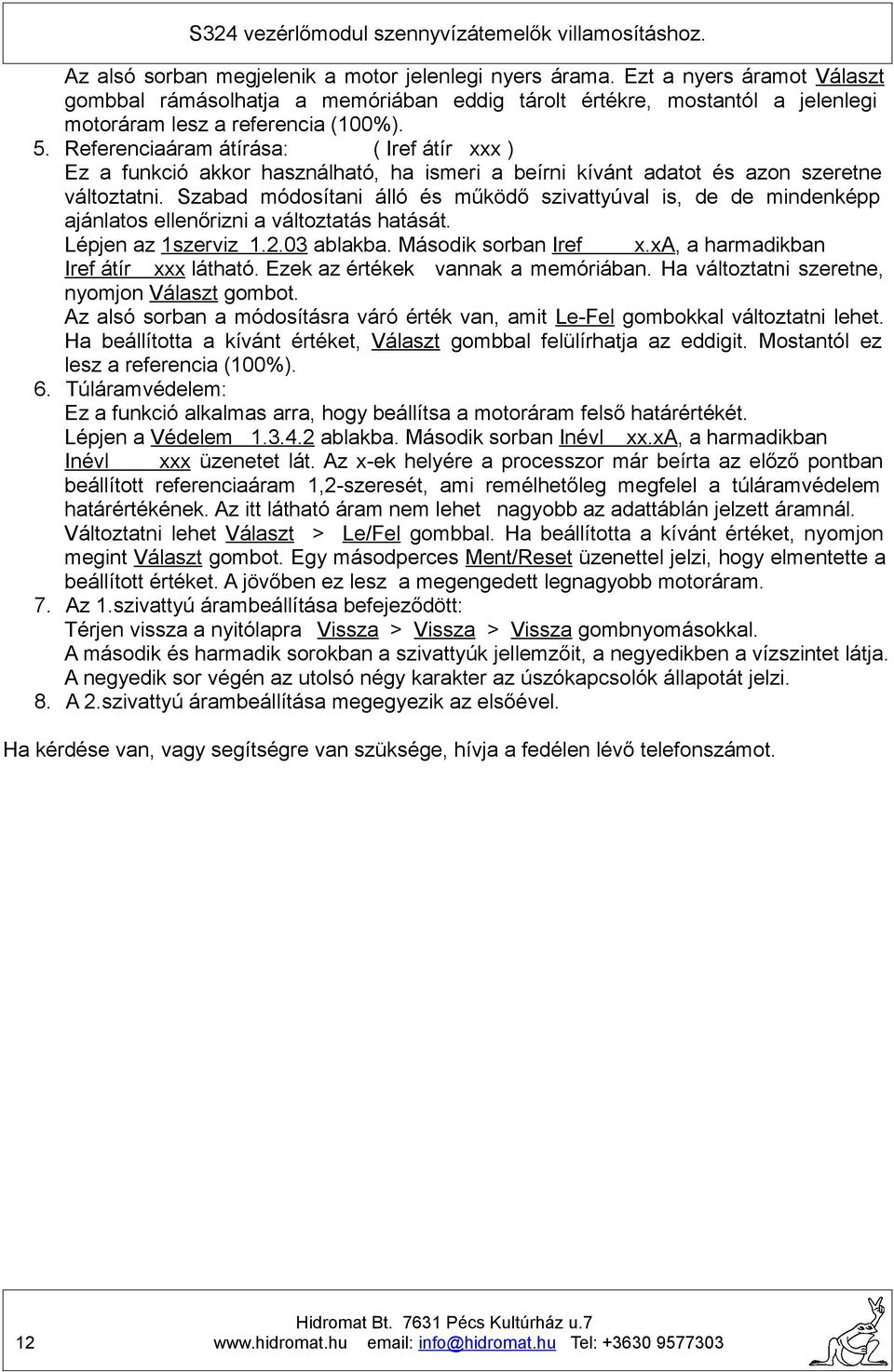

11 Átírható: Választ > Le-Fel > Választ. 1Védelem második sorában Újraindul 0 üzenetet lát. Ez azt jelenti, hogy ha rátalált egy hibára, kikapcsolva tartja a szivattyút, nem indul újra. Átírható: Választ > Le > Választ. Újraindul 1 azt jelenti, hogy bizonyos idő elteltével törli a hibát, újra indul. Ha nem múlt el a hiba, megint megkeresi, megáll, pihen, újraindul. Döntse el, hogy akarja-e!?. 1Védelem második sorában Újraidő 3600sec üzenet látható. Ez azt jelenti, hogy ennyi idő elteltével próbálja regenerálni magát. Átírható: Választ > Le-Fel > Választ. Nem sorolom fel egyenként a többi hibacsatornát, azok is így működnek. A vezérlőmodul beüzemelése: A beüzemeléshez minimum villanyszerelő szakképesítés szükséges. Tárgyi eszközök: kéziszerszámok és lakatfogó (ampermérő). 1. Alaphelyzet: Szekrény főkapcsoló Ki, vezérlés tápfeszültsége Ki, szivattyú üzemmód-kapcsolók Ki. Utolsó ellenőrzés: huzalozás rendben, csavarok meghúzva, idegen tárgy, vezetékvég nincs a szekrényben. Érintésvédelem, zárlatvédelem rendben? Üzemmódkapcsolók Ki-kapcsolva. Főkapcsoló Be, vezérlés tápfeszültsége Be. 2. Ismerkedés a menüvel: Bekapcsolást követően mindig a Nyitólap jelenik meg. Le gomb nyomásra, megjelenik az 1Szivattyú ablak, ismételt Le gomb nyomással a többi főmenü ablakok. Fel gomb nyomással fordított a sorrend. Keresse meg újra az 1Szivattyú ablakot és nyomjon Választ gombot. Most belépett az 1szivattyú almenübe. Le -Fel gombokkal mozogjon ebben az almenüben. Álljon az 1szerviz ablakra és nyomjon Választ gombot. Most belépett 1Szerviz ablakba. Később itt lehet elkezdeni az 1szivattyú beszabályozását. Eddig a Választ gombokkal előre haladt a részletek irányába három szintet. Vissza > Vissza > Vissza gombnyomással a újra a Nyitólap ablakhoz jut. 3. Motoráram mérés: Keresse meg újra az 1Szerviz ablakot. Itt kell ellenőrizni a motoráramokat és hitelesíteni a vezérlőmodul Ampermérőjét. Kapcsolja Be az 1.szivattyút, lakatfogóval ellenőrizze a motoráramokat. Ha az adattáblán szereplő értéknél nagyobb, vagy aszimmetrikus áramokat mér, függessze fel a beüzemelést, keresse meg a hiba okát. Ha rendben vannak a motoráramok, ellenőrizze a modul árammérőjét. Ha a védőmodul más értéket ad mint a lakatfogó, nyomjon Választ gombot. Az alsó sorban látható a processzor nyers mérési eredménye, közti érték a jó. Ha kívül van, méréshatárt kell váltani ( C panelen a 7.áthidalókkal). Ha a nyers áram közé esik,a Le / Fel gombokkal a lakatfogóhoz lehet igazítani a modul Ampermérőjét. Ha a modul és a lakatfogó ampermérője egyezik, nyomjon Választ gombot. 4. Referenciaáram másolása: ( Iref copy xxx ) Ez a funkció arra használható, hogy a bekapcsolt, jól dolgozó motor áramát lemásolja. A jövőben az lesz a referencia (100%). Az áram másolásos módszer csak akkor használható, ha nem üres az akna, van áramellátás és van hova tenni a kiemelt szennyvizet. Lépjen az 1szerviz ablakba. Második sorban Iref x.xa, a harmadikban Iref copy xxx látható. Ezek az értékek vannak a memóriában, ezekre kell rámásolni a jelenlegi motoráramot. Nyomjon Választ gombot. 11
12 Az alsó sorban megjelenik a motor jelenlegi nyers árama. Ezt a nyers áramot Választ gombbal rámásolhatja a memóriában eddig tárolt értékre, mostantól a jelenlegi motoráram lesz a referencia (100%). Referenciaáram átírása: ( Iref átír xxx ) Ez a funkció akkor használható, ha ismeri a beírni kívánt adatot és azon szeretne változtatni. Szabad módosítani álló és működő szivattyúval is, de de mindenképp ajánlatos ellenőrizni a változtatás hatását. Lépjen az 1szerviz ablakba. Második sorban Iref x.xa, a harmadikban Iref átír xxx látható. Ezek az értékek vannak a memóriában. Ha változtatni szeretne, nyomjon Választ gombot. Az alsó sorban a módosításra váró érték van, amit Le-Fel gombokkal változtatni lehet. Ha beállította a kívánt értéket, Választ gombbal felülírhatja az eddigit. Mostantól ez lesz a referencia (100%). Túláramvédelem: Ez a funkció alkalmas arra, hogy beállítsa a motoráram felső határértékét. Lépjen a Védelem ablakba. Második sorban Inévl xx.xa, a harmadikban Inévl xxx üzenetet lát. Az x-ek helyére a processzor már beírta az előző pontban beállított referenciaáram 1,2-szeresét, ami remélhetőleg megfelel a túláramvédelem határértékének. Az itt látható áram nem lehet nagyobb az adattáblán jelzett áramnál. Változtatni lehet Választ > Le/Fel gombbal. Ha beállította a kívánt értéket, nyomjon megint Választ gombot. Egy másodperces Ment/Reset üzenettel jelzi, hogy elmentette a beállított értéket. A jövőben ez lesz a megengedett legnagyobb motoráram. Az 1.szivattyú árambeállítása befejeződött: Térjen vissza a nyitólapra Vissza > Vissza > Vissza gombnyomásokkal. A második és harmadik sorokban a szivattyúk jellemzőit, a negyedikben a vízszintet látja. A negyedik sor végén az utolsó négy karakter az úszókapcsolók állapotát jelzi. A 2.szivattyú árambeállítása megegyezik az elsőével. Ha kérdése van, vagy segítségre van szüksége, hívja a fedélen lévő telefonszámot. 12

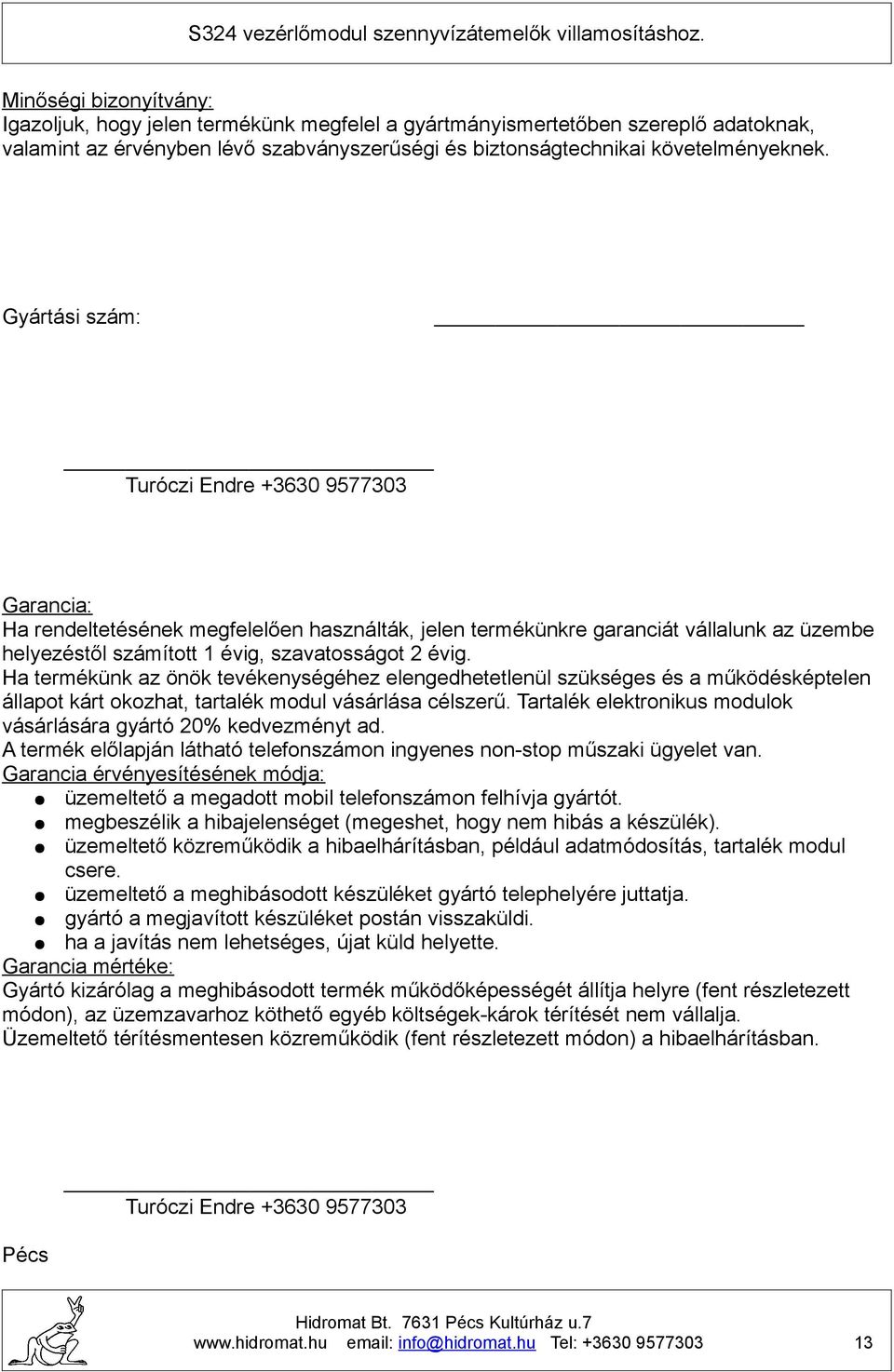

13 Minőségi bizonyítvány: Igazoljuk, hogy jelen termékünk megfelel a gyártmányismertetőben szereplő adatoknak, valamint az érvényben lévő szabványszerűségi és biztonságtechnikai követelményeknek. Gyártási szám: Turóczi Endre Garancia: Ha rendeltetésének megfelelően használták, jelen termékünkre garanciát vállalunk az üzembe helyezéstől számított 1 évig, szavatosságot 2 évig. Ha termékünk az önök tevékenységéhez elengedhetetlenül szükséges és a működésképtelen állapot kárt okozhat, tartalék modul vásárlása célszerű. Tartalék elektronikus modulok vásárlására gyártó 20% kedvezményt ad. A termék előlapján látható telefonszámon ingyenes non-stop műszaki ügyelet van. Garancia érvényesítésének módja: üzemeltető a megadott mobil telefonszámon felhívja gyártót. megbeszélik a hibajelenséget (megeshet, hogy nem hibás a készülék). üzemeltető közreműködik a hibaelhárításban, például adatmódosítás, tartalék modul csere. üzemeltető a meghibásodott készüléket gyártó telephelyére juttatja. gyártó a megjavított készüléket postán visszaküldi. ha a javítás nem lehetséges, újat küld helyette. Garancia mértéke: Gyártó kizárólag a meghibásodott termék működőképességét állítja helyre (fent részletezett módon), az üzemzavarhoz köthető egyéb költségek-károk térítését nem vállalja. Üzemeltető térítésmentesen közreműködik (fent részletezett módon) a hibaelhárításban. Turóczi Endre Pécs 13

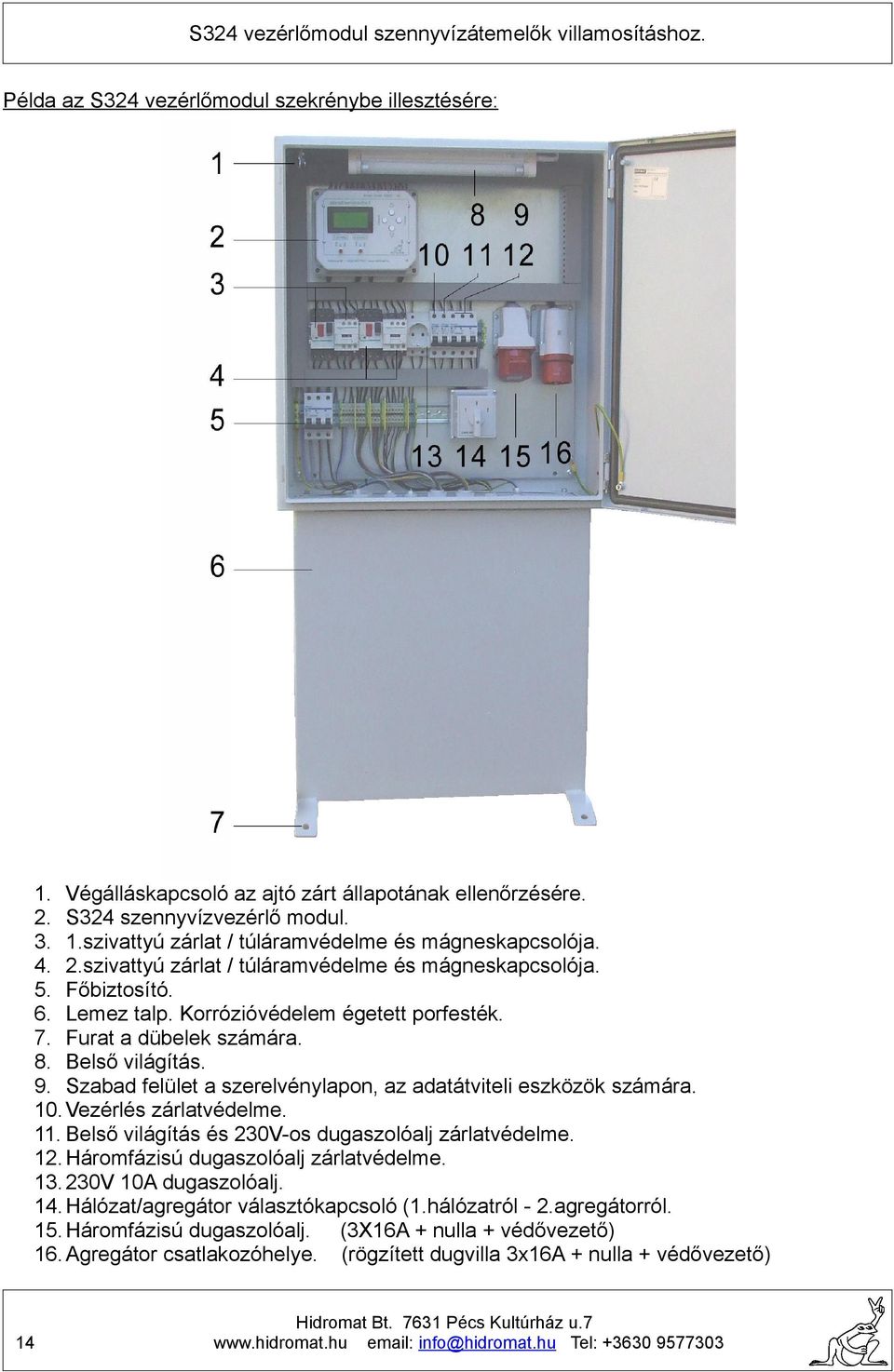

14 Példa az S324 vezérlőmodul szekrénybe illesztésére: 1. Végálláskapcsoló az ajtó zárt állapotának ellenőrzésére. 2. S324 szennyvízvezérlő modul szivattyú zárlat / túláramvédelme és mágneskapcsolója szivattyú zárlat / túláramvédelme és mágneskapcsolója. 5. Főbiztosító. 6. Lemez talp. Korrózióvédelem égetett porfesték. 7. Furat a dübelek számára. 8. Belső világítás. 9. Szabad felület a szerelvénylapon, az adatátviteli eszközök számára. 10. Vezérlés zárlatvédelme. 11. Belső világítás és 230V-os dugaszolóalj zárlatvédelme. 12. Háromfázisú dugaszolóalj zárlatvédelme V 10A dugaszolóalj. 14. Hálózat/agregátor választókapcsoló (1.hálózatról - 2.agregátorról. 15. Háromfázisú dugaszolóalj. (3X16A + nulla + védővezető) 16. Agregátor csatlakozóhelye. (rögzített dugvilla 3x16A + nulla + védővezető) 14
