1 METRISoft Mérleggyártó KFT PortaWin (PW2) Jármű mérlegelő program 6800 Hódmezővásárhely Jókai u. 30 Telefon: (62) , Fax: (62) Web: Módosítva: Ver:2.21 Érvényes: D:\R\PW2\Leiras\Kezut\Kukieg03.odt PortaWin (PW2) Jármű mérlegelő program Mérlegelés Kártyaolvasóval Hódmezővásárhely, Készítette: Petényi István programozó METRISoft Kft

2 18/2 Jármű Mérlegelő Program METRISoft KFT Mérlegelés kártyaolvasóval Kezelési Utasítás Hmvhely Jókai u.30. Tartalomjegyzék 1. NYILATKOZAT A KÁRTYAOLVASÓ SZEREPE A MÉRLEGELÉSBEN A KÁRTYAOLVASÓ ÉS A MÉRLEGELÉS MÓDOK KAPCSOLATA ÜZEMBE HELYEZÉS OLVASÓ TESZT KÁRTYÁK RÖGZÍTÉSE A PROGRAMBAN MÉRLEGELÉS ELŐKÉSZÍTÉSE (JÁRMŰ-KÁRTYA ÖSSZEKAPCSOLÁS) KIVÁLASZTOTT KÁRTYÁHOZ JÁRMŰ MEGADÁSA KIVÁLASZTOTT KÁRTYÁHOZ JÁRMŰ KIVÁLASZTÁSA RENDSZÁMHOZ KÁRTYA KIVÁLASZTÁSA RENDSZÁMHOZ KÁRTYA REGISZTRÁLÁSA (HELYI OLVASÓVAL) JÁRMŰ MÉRLEGELÉSE AUTOMATIKUS MÉRÉSI ADATLAP GENERÁLÁSSAL A szerződésszám szerepe a mérlegelésben MÉRLEGELÉSI FOLYAMAT VÉGREHAJTÁSA KÁRTYÁVAL ÜZENETEK A MÉRLEGKIJELZŐRE A REGISZTRÁCIÓ VÉGREHAJTÁSAKOR MÉRLEGKEZELŐI SEGÍTSÉGNYÚJTÁS A TÖMEG REGISZTRÁCIÓJA SORÁN LÁNCMÉRÉS TÁMOGATÁSA MÉRLEGELÉSI FOLYAMAT LEZÁRÁSA (MÉRLEGJEGY, MÉRÉS ZÁRÁSA) EGYÉB INFORMÁCIÓK KAPCSOLÓDÓ KONFIGURÁCIÓS ELEMEK FELSOROLÁSA Mérőhely beállítások (olvasó kommunikáció és működési mód beállításai) Olvasó csatlakoztatása a Metrisoft mérlegbe épített olvasó portra Olvasó csatlakoztatása a számítógép soros vonalára KÁRTYAOLVASÓ ÜZEMMÓDJAI KONFIGURÁLHATÓ ELLENŐRZÉSI SZOLGÁLTATÁSOK A TÖMEG REGISZTRÁCIÓJA KAPCSÁN KÁRTYA REGISZTRÁLÁSI ELJÁRÁSOK BEÁLLÍTÁSA LÁMPÁS FORGALOMIRÁNYÍTÁS, FOTOCELLÁS ÉRZÉKELÉS...17 Egyéb dokumentumok: PW2 Jármű Mérlegelő Program Kezelési Utasítás Kukieg12 Járműpozíció ellenőrzése fénykapuval Kapcsolódó, hasznos kiegészítések (külön vagy csomagban rendelhető modulok) "Jelzőlámpás jármű irányítás és pozíció ellenőrzés" "Jármű ellenőrzése térfigyelő eszközökkel" "Automatikus jármű áthaladás naplózás" Mérlegjegy nyomtatása külső nyomógombbal indítva

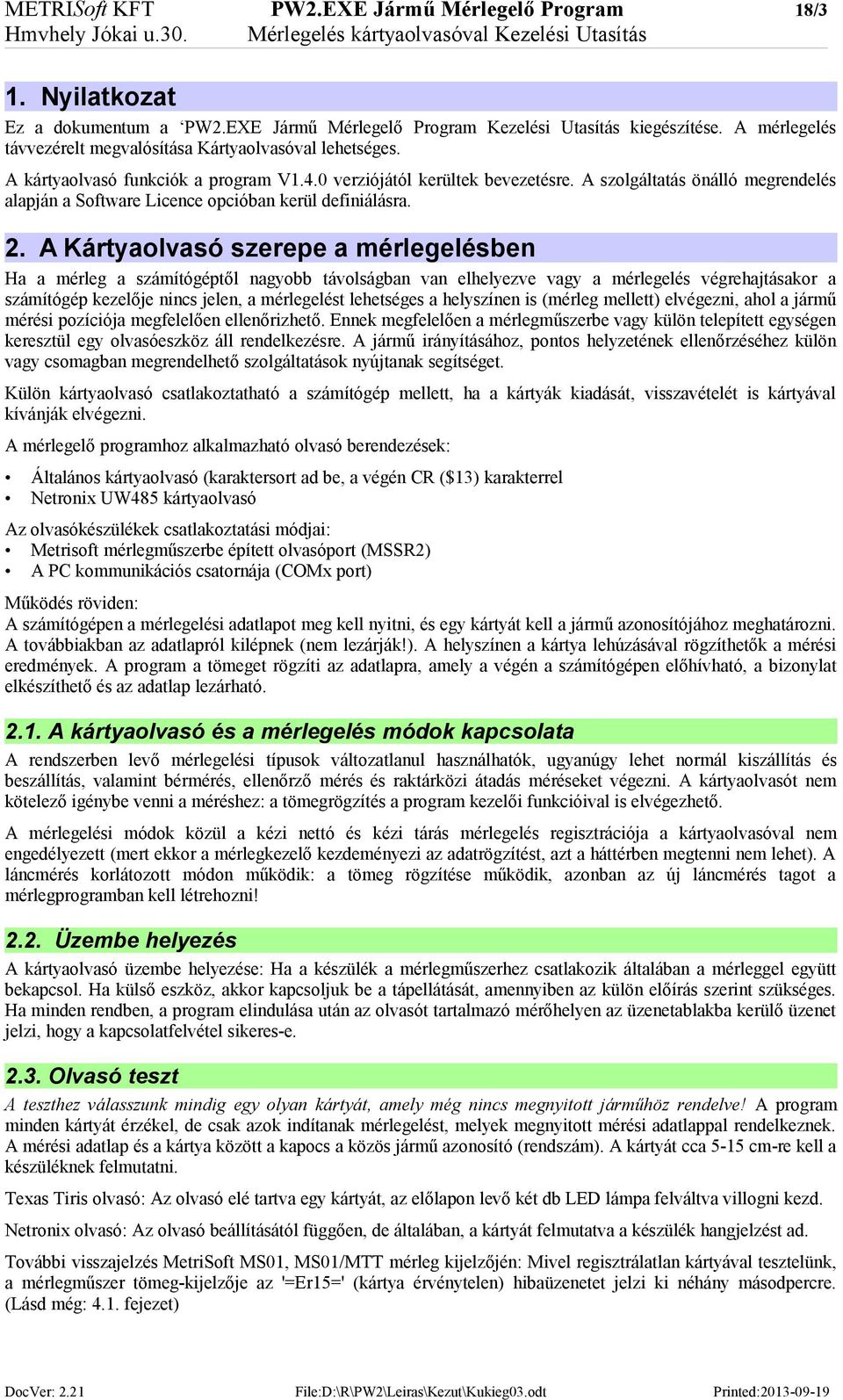

3 METRISoft KFT PW2.EXE Jármű Mérlegelő Program 18/3 Hmvhely Jókai u.30. Mérlegelés kártyaolvasóval Kezelési Utasítás 1. Nyilatkozat Ez a dokumentum a PW2.EXE Jármű Mérlegelő Program Kezelési Utasítás kiegészítése. A mérlegelés távvezérelt megvalósítása Kártyaolvasóval lehetséges. A kártyaolvasó funkciók a program V1.4.0 verziójától kerültek bevezetésre. A szolgáltatás önálló megrendelés alapján a Software Licence opcióban kerül definiálásra. 2. A Kártyaolvasó szerepe a mérlegelésben Ha a mérleg a számítógéptől nagyobb távolságban van elhelyezve vagy a mérlegelés végrehajtásakor a számítógép kezelője nincs jelen, a mérlegelést lehetséges a helyszínen is (mérleg mellett) elvégezni, ahol a jármű mérési pozíciója megfelelően ellenőrizhető. Ennek megfelelően a mérlegműszerbe vagy külön telepített egységen keresztül egy olvasóeszköz áll rendelkezésre. A jármű irányításához, pontos helyzetének ellenőrzéséhez külön vagy csomagban megrendelhető szolgáltatások nyújtanak segítséget. Külön kártyaolvasó csatlakoztatható a számítógép mellett, ha a kártyák kiadását, visszavételét is kártyával kívánják elvégezni. A mérlegelő programhoz alkalmazható olvasó berendezések: Általános kártyaolvasó (karaktersort ad be, a végén CR ($13) karakterrel Netronix UW485 kártyaolvasó Az olvasókészülékek csatlakoztatási módjai: Metrisoft mérlegműszerbe épített olvasóport (MSSR2) A PC kommunikációs csatornája (COMx port) Működés röviden: A számítógépen a mérlegelési adatlapot meg kell nyitni, és egy kártyát kell a jármű azonosítójához meghatározni. A továbbiakban az adatlapról kilépnek (nem lezárják!). A helyszínen a kártya lehúzásával rögzíthetők a mérési eredmények. A program a tömeget rögzíti az adatlapra, amely a végén a számítógépen előhívható, a bizonylat elkészíthető és az adatlap lezárható A kártyaolvasó és a mérlegelés módok kapcsolata A rendszerben levő mérlegelési típusok változatlanul használhatók, ugyanúgy lehet normál kiszállítás és beszállítás, valamint bérmérés, ellenőrző mérés és raktárközi átadás méréseket végezni. A kártyaolvasót nem kötelező igénybe venni a méréshez: a tömegrögzítés a program kezelői funkcióival is elvégezhető. A mérlegelési módok közül a kézi nettó és kézi tárás mérlegelés regisztrációja a kártyaolvasóval nem engedélyezett (mert ekkor a mérlegkezelő kezdeményezi az adatrögzítést, azt a háttérben megtenni nem lehet). A láncmérés korlátozott módon működik: a tömeg rögzítése működik, azonban az új láncmérés tagot a mérlegprogramban kell létrehozni! 2.2. Üzembe helyezés A kártyaolvasó üzembe helyezése: Ha a készülék a mérlegműszerhez csatlakozik általában a mérleggel együtt bekapcsol. Ha külső eszköz, akkor kapcsoljuk be a tápellátását, amennyiben az külön előírás szerint szükséges. Ha minden rendben, a program elindulása után az olvasót tartalmazó mérőhelyen az üzenetablakba kerülő üzenet jelzi, hogy a kapcsolatfelvétel sikeres-e Olvasó teszt A teszthez válasszunk mindig egy olyan kártyát, amely még nincs megnyitott járműhöz rendelve! A program minden kártyát érzékel, de csak azok indítanak mérlegelést, melyek megnyitott mérési adatlappal rendelkeznek. A mérési adatlap és a kártya között a kapocs a közös jármű azonosító (rendszám). A kártyát cca 5-15 cm-re kell a készüléknek felmutatni. Texas Tiris olvasó: Az olvasó elé tartva egy kártyát, az előlapon levő két db LED lámpa felváltva villogni kezd. Netronix olvasó: Az olvasó beállításától függően, de általában, a kártyát felmutatva a készülék hangjelzést ad. További visszajelzés MetriSoft MS01, MS01/MTT mérleg kijelzőjén: Mivel regisztrálatlan kártyával tesztelünk, a mérlegműszer tömeg-kijelzője az '=Er15=' (kártya érvénytelen) hibaüzenetet jelzi ki néhány másodpercre. (Lásd még: 4.1. fejezet) DocVer: 2.21 File:D:\R\PW2\Leiras\Kezut\Kukieg03.odt Printed:

4 18/4 Jármű Mérlegelő Program METRISoft KFT Mérlegelés kártyaolvasóval Kezelési Utasítás Hmvhely Jókai u Kártyák rögzítése a programban A használat előtt a kártyát a program Járművekhez kiadott leolvasó kártyák törzsadat táblázatában le kell rögzíteni. Ehhez a táblázatba lépve be kell jelölni a kártyák feltöltése jelölőnégyzetet. Ezután a kártyaolvasó elé tartva a kártyákat, azok automatikusan a táblázatba kerülnek. A táblázat igény szerint kézi úton is módosítható. Javasolt eljárás: A kártyákat regisztrálás előtt, a táblázat tartalmából kiindulva, az ott látható rövid regisztrációs sorszámokat folytatva, számozzuk fel. A kártya nyilvántartó táblázatban kapcsoljuk be a jelölést A kártyákat, szigorúan a felszámozás sorrendjében, tartsuk az olvasó elé. Ekkor a táblázatba felvételre kerül a kártya és sorszáma az azon feltüntetett sorszám lesz. A mérleg kijelzőjén megjelenő üzenetek: a '=9999=' üzenet jelenik meg, ha a kártya regisztrációja sikeres és '-9999-' ha az már korábban regisztrálásra került. (Ha a kártyák feltöltése jelölőnégyzetet elfelejtették bekapcsolni, akkor a 4.1. fejezet szerinti kijelzéseket kapjuk, mert a program mérés üzemmódban van. Folytassuk a lépéseket, míg az összes kártyát regisztráljuk. Megjegyzés: Ha helyi kártyaolvasó is csatlakoztatva van és azon történik a kártyák regisztrációja a program számára, akkor a mérleg kijelzőre nem kerül üzenet. 3. Mérlegelés előkészítése (Jármű-kártya összekapcsolás) A kezelő megnyitja a mérlegelési adatlapot. Ennek során kártyát bocsájt a vezető rendelkezésére, amelyet előzőleg a jármű azonosítójával érvényesített. A mérlegelési adatlapon minden szükséges adatot ki kell tölteni, hogy a mérési regisztráció során azok rendelkezésre álljanak. A program a kártyás regisztráció során nem ellenőrzi az adatcsoportok kitöltését! A mérlegelési adatlapról ezután ki kell lépni, annak törlése nélkül. A jármű a nyitott mérések között várólistára kerül. A továbbiakban a várólistán a Nyitva bejegyzés látható, amíg a záró mérés meg nem történik. Ekkor a bejegyzés Kész-B vagy 'Kész-Z' üzenetre vált aszerint, hogy a program beállítása szerint szükséges bizonylatolni vagy nem. A mérési adatlap megjelenítése alatt, az erre vonatkozó kártyás regisztráció nem lehetséges, ezért az adatlapot csak akkor szabad megnyitni, ha a jármű mérlegelés már befejeződött vagy nem várható. A mérleg kijelzőjén egy =Err5= üzenet jelenik meg ilyen esetben egy tömeg regisztrációs kísérlet esetén. Ennek oka az, hogy egyidőben csak egy helyről, a számítógépről vagy a kártyaolvasóról lehet az adatlap tartalmát módosítani. A kártya-jármű összerendelés többféle módszerrel is történhet. Lehetséges a rendszám beadásával kezdeni, majd onnan továbblépve a program beállításától függően a kártya táblázatból történő kiválasztással vagy a helyi olvasón történő kártya lehúzással. Lehetséges a kártya táblázatban a kártya kijelölése után a jármű nyilvántartásból a jármű kiválasztásával. Lehetséges továbbá a kártya táblázatban egyszerűen beírni a rendszámot, majd onnan továbblépni a mérlegelési folyamatba. Figyelem! A kártyás tömeg regisztráció a jármű rendszámával azonosítja a cél mérési adatlapot. Ezért az adott járművel kapcsolatban nem szabad egyidőben több mérlegelési adatlapot megnyitni, benntartani a nyitott mérések táblázatában, mivel a program nem képes eldönteni, hogy az aktuális tömeg regisztrálás a bent levő rendszám melyik adatlapjához tartozik. Ezért a program beállításaiban nem szabad bekapcsolni a "GkTobbNyitott" kapcsolót! 3.1. Kiválasztott kártyához jármű megadása A nyitott mérések ablakban kattintson a "Kártyák" gombra A kártya nyilvántartó ablakban kapcsolja ki "Sorkijelölés" jelölőnégyzetet, majd álljon a megfelelő kártya sorában a rendszám mezőbe. Gépelje be a rendszámot, majd a "Lehívás" gombbal lépjen tovább a folyamatba.

5 METRISoft KFT PW2.EXE Jármű Mérlegelő Program 18/5 Hmvhely Jókai u.30. Mérlegelés kártyaolvasóval Kezelési Utasítás 3.2. Kiválasztott kártyához jármű kiválasztása A nyitott mérések ablakban kattintson a "Kártyák" gombra. A kártya nyilvántartó ablakban álljon a megfelelő kártya sorra. A "Jármű választása aktuális kártyához" gombbal lépjen a jármű nyilvántartásba. keresse meg a megfelelő járművet. Kattintson a "Lehívás" gombra. Az ablakból ezzel kilép vissza a kártya nyilvántartásba, ahol a rendszám beíródik a kártyához. (A járművek automatikusan kerülnek a nyilvántartásba az első sikeres mérlegelésük után. Járműveket a kezelő is felvehet a táblázatba. A program megkérdezi, hogy a rendszámot rögzítheti-e az aktuális kártyához. Ezt jóvá kell hagyni. DocVer: 2.21 File:D:\R\PW2\Leiras\Kezut\Kukieg03.odt Printed:

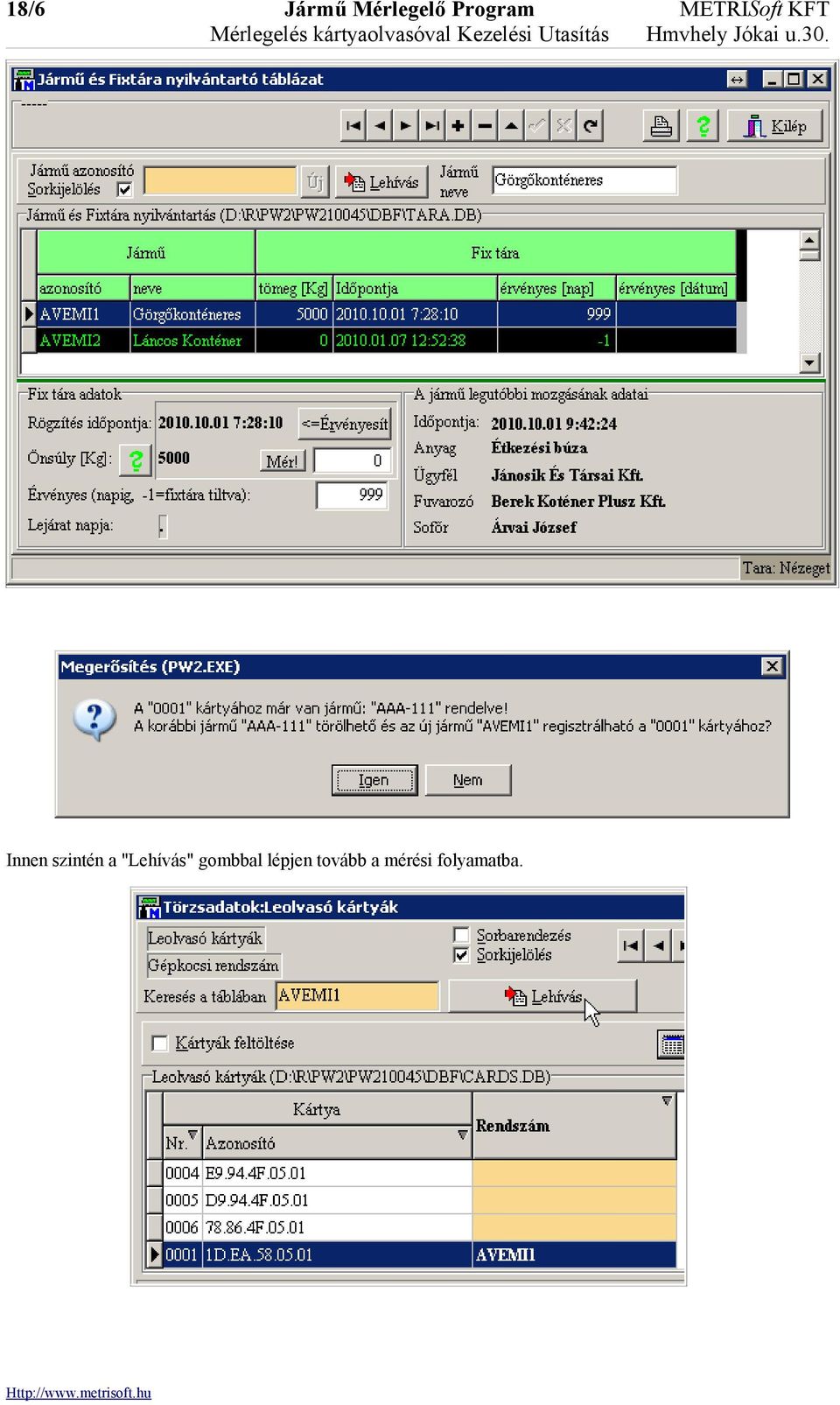

6 18/6 Jármű Mérlegelő Program METRISoft KFT Mérlegelés kártyaolvasóval Kezelési Utasítás Hmvhely Jókai u.30. Innen szintén a "Lehívás" gombbal lépjen tovább a mérési folyamatba.

7 METRISoft KFT PW2.EXE Jármű Mérlegelő Program 18/7 Hmvhely Jókai u.30. Mérlegelés kártyaolvasóval Kezelési Utasítás 3.3. Rendszámhoz kártya kiválasztása A nyitott mérések ablakában gépelje be a rendszámot. Továbblépve a program beállításától függően a kártya hozzárendelése következik. A kártya nyilvántartó táblázatba léptet a program, ahol a kártyát kiválasztva a "Lehívás" gombbal a folyamatban tovább lehet lépni. "Enter" 3.4. Rendszámhoz kártya regisztrálása (helyi olvasóval) Ez akkor alkalmazható, ha a számítógép mellett helyi kártyaolvasó van telepítve, amely a kártyakiadást/visszavételt hivatott szolgálni. Az eljárásban begépeljük a rendszámot, továbblépünk (pl. Enter gomb). Ekkor agy regisztrációs ablak ugrik elő 1, amelyben a kártya regisztrációja követhető. Az ablakban megjelenik egy üzenet, hogy a kártyát tartsa a leolvasóhoz. Ha ez megtörténik, az ablakban a regisztrációról üzenetet kapunk, majd egy üzenet kéri az ablak bezárását. Tegyük ezt meg, ekkor a folyamatban továbblépünk a mérlegelésre. Ha a kártya regisztrációt nem kívánjuk végrehajtani, akkor egyszerűen zárjuk be az ablakot. Így kártya nélküli mérlegelési folyamatot lehet indítani. 1 Paramétere: CardDefMode = '3:CardReg.' DocVer: 2.21 File:D:\R\PW2\Leiras\Kezut\Kukieg03.odt Printed:

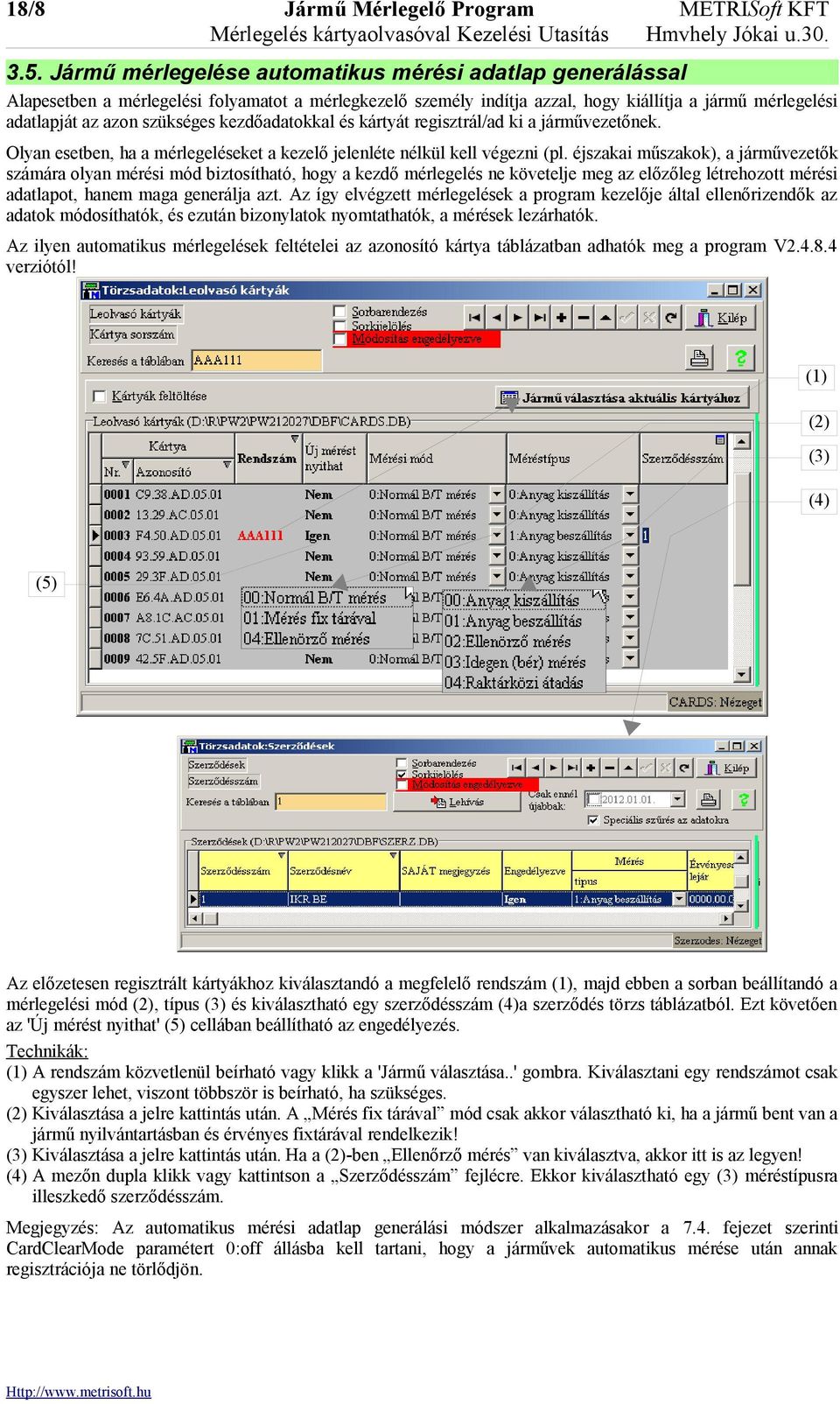

8 18/8 Jármű Mérlegelő Program METRISoft KFT Mérlegelés kártyaolvasóval Kezelési Utasítás Hmvhely Jókai u Jármű mérlegelése automatikus mérési adatlap generálással Alapesetben a mérlegelési folyamatot a mérlegkezelő személy indítja azzal, hogy kiállítja a jármű mérlegelési adatlapját az azon szükséges kezdőadatokkal és kártyát regisztrál/ad ki a járművezetőnek. Olyan esetben, ha a mérlegeléseket a kezelő jelenléte nélkül kell végezni (pl. éjszakai műszakok), a járművezetők számára olyan mérési mód biztosítható, hogy a kezdő mérlegelés ne követelje meg az előzőleg létrehozott mérési adatlapot, hanem maga generálja azt. Az így elvégzett mérlegelések a program kezelője által ellenőrizendők az adatok módosíthatók, és ezután bizonylatok nyomtathatók, a mérések lezárhatók. Az ilyen automatikus mérlegelések feltételei az azonosító kártya táblázatban adhatók meg a program V verziótól! (1) (2) (3) (4) (5) Az előzetesen regisztrált kártyákhoz kiválasztandó a megfelelő rendszám (1), majd ebben a sorban beállítandó a mérlegelési mód (2), típus (3) és kiválasztható egy szerződésszám (4)a szerződés törzs táblázatból. Ezt követően az 'Új mérést nyithat' (5) cellában beállítható az engedélyezés. Technikák: (1) A rendszám közvetlenül beírható vagy klikk a 'Jármű választása..' gombra. Kiválasztani egy rendszámot csak egyszer lehet, viszont többször is beírható, ha szükséges. (2) Kiválasztása a jelre kattintás után. A Mérés fix tárával mód csak akkor választható ki, ha a jármű bent van a jármű nyilvántartásban és érvényes fixtárával rendelkezik! (3) Kiválasztása a jelre kattintás után. Ha a (2)-ben Ellenőrző mérés van kiválasztva, akkor itt is az legyen! (4) A mezőn dupla klikk vagy kattintson a Szerződésszám fejlécre. Ekkor kiválasztható egy (3) méréstípusra illeszkedő szerződésszám. Megjegyzés: Az automatikus mérési adatlap generálási módszer alkalmazásakor a 7.4. fejezet szerinti CardClearMode paramétert 0:off állásba kell tartani, hogy a járművek automatikus mérése után annak regisztrációja ne törlődjön.

9 METRISoft KFT PW2.EXE Jármű Mérlegelő Program 18/9 Hmvhely Jókai u.30. Mérlegelés kártyaolvasóval Kezelési Utasítás A szerződésszám szerepe a mérlegelésben A mérlegprogram beállítható oly módon, hogy a Szerződés törzsadat táblázatban ún. mérlegelési sémákat lehessen beállítani. Ez tulajdonképpen a mérési adatlap előkészítése, az előre már látható adatok megadásával. A témát a program Kezelési Utasításában lehet bővebben megismerni. Előre megadhatók tehát a tipikus szállítási feladatok, amelyek lehetnek pl. konkrét szállítási szerződések, de akár egy-egy jármű számára előírt adott szállítási feladat is megadható itt. Ha egy kártyához kiválasztásra kerül egy ilyen szállítási feladat, annak az lesz a hatása, hogy amikor a mérés megtörtént és a program kezelője a mérési adatlapot előhívja annak ellenőrzéséhez, nyomtatáshoz, lezáráshoz, akkor a program a szerződésszám alapján feltölti a mérési adatlapot. Ezzel a módszerrel tehát felgyorsítható a kártyás mérések utólagos feldolgozása, ellenőrzése. 4. Mérlegelési folyamat végrehajtása kártyával Ha a mérlegelés nem automatikus mérési adatlap generálással történik, akkor a jármű vezetője a mérlegelés előtt jelentkezik a számítógépnél, ahol a 3. fejezet szerinti egyik eljárással kiadnak számára egy kártyát. Ha a járművezető számára fix kártya van kibocsájtva, akkor is jelentkeznie kell, mert a mérlegelési adatlapot a kezelőnek elő kell készítenie a mérlegeléshez! A jármű a mérlegre hajt és mérlegelési pozícióba áll. A kártyával a leolvasótól 5-15 cm-re kell közelíteni. Ekkor a leolvasó típusától függően jelez (villogás/hangjelzés). Ezzel egyidőben a program megkapja a kódot. A Kártya táblából veszi a rendszámot és keresi az adatlapot. Azt ellenőrzi, hogy kezdő vagy záró mérlegelés szükséges. A tömeget regisztrálja, majd a jármű mérési adatlapjára írja. A regisztráció lépései során többféle ellenőrzés zajlik. Hiba esetén a regisztráció elmarad és a mérleg kijelzőjén hibaüzenet kód jelenik meg 4 sec időtartamra. A hibát elhárítva a regisztráció megismételhető, illetve kérni kell a mérlegkezelő segítségét. Hibátlan regisztráció esetén a mérlegkijelzőre egy =Good= /Megfelelő/ üzenet kerül 4 sec időtartamra Üzenetek a mérlegkijelzőre a regisztráció végrehajtásakor Az alábbiakban a kártyás tömeg regisztráció végrehajtásakor a mérlegkijelzőre küldhető üzeneteket és azok jelentését ismertetjük. a " /konfigurációban engedélyezhető-tiltható/" megjegyzések az adott üzenetnél azt jelentik, hogy a program beállításaiban meghatározható a vonatkozó ellenőrzési funkció működése. Ha az adott programban nincs beépítve az ellenőrzési funkció, kérje a gyártó segítségét! A beállítási lehetőségek részletes ismertetése a függelékben található. =good= Regisztráció OK. A regisztráció sikeresen megtörtént. =err1= Tömeg mozog A regisztráció a mérlegen levő tömeg mozgása miatt meghiúsult. A kártyát akkor kell aktiválni, ha a mérlegműszeren a kijelzés nyugalomba került. Javítási eljárás: A műveletet egyszerűen meg kell ismételni a siker érdekében. =err2= Hibás üzemmód (nem bruttó) A mérleget a regisztrálás során bruttó üzemmódban kell tartani, hogy a kezelő/sofőr azt a tömeget lássa, amelyet regisztrálni kell. Javítás módja: A mérlegműszeren levő üzemmód kijelzést 'Bruttó kijelzés' állapotba kell állítani, majd a regisztrálást meg kell ismételni. (MetriSoft MS01, MS01-MTT, MS-DUAL, MS-MT mérlegműszeren a Mod gombbal a kijelzést a Brut állásba kell váltani). =err3= Mérlegkapcsolat hiba Ha a regisztrálás során a mérleggel történő adatkapcsolat éppen nem megfelelő, ez a hiba jelenik meg. Javítás módja: ellenőrizni kell a mérleg - PC kapcsolatot, kommunikációs beállításokat. Meghibásodás esetén kérjék szakember segítségét.) =err4= Mérleghíd kiválasztási hiba Iker hídmérlegek esetén az aktuális 1, 2 vagy 1+2 hídnak kiválasztva kell lennie. Ha a beállítások az adott hídon önálló mérlegelést nem engedélyeznek, akkor a program megakadályozhatja a tömeg regisztrálását és ezt a hibaüzenetet küldi a kijelzőre. Javítás módja: a mérlegen be kell állítani a megfelelő mérleghidat. =err5= Program adatkezelési hiba Ha az aktuális mérési adatlap éppen foglalt, a kártyaolvasóról nem indítható a regisztrálás. Más, adatkezelési hibák előfordulása esetén is ez az üzenet jelenik meg. A hiba okát a számítógépen az üzenetablakban meg lehet DocVer: 2.21 File:D:\R\PW2\Leiras\Kezut\Kukieg03.odt Printed:

10 18/10 Jármű Mérlegelő Program METRISoft KFT Mérlegelés kártyaolvasóval Kezelési Utasítás Hmvhely Jókai u.30. találni. Javítás után a regisztráció megismételhető. Javítás módja: A jármű mérési adatlapjáról ki kell lépni, majd a regisztrációt meg kell ismételni. =err6= Járat adatlap nincs létrehozva Ha a Kártya táblázatban az aktuális kártyához van jármű azonosító, de mérési adatlapot nem hoztak létre, akkor a regisztrációs kísérlet sikertelen: a jármű tömegét nincs mihez regisztrálni. Javítás módja: A mérési adatlap létrehozása után a regisztrálás lehetővé válik. =err7= A járat mérései már megtörténtek A záró mérlegelés után az adatlap Kész állapotban várja, hogy a kezelő bizonylatoljon, majd lezárja a mérési adatlapot. Ha az adatlapon már mindkét tömeg rögzítésre került, újabb regisztrációs kísérlet ezzel az üzenettel kerül elutasításra. =err8= A mérlegelési mód hibás! A mérlegelés fajtái a Kétméréses Bruttó/tára mérés, fixtárás mérés, kézi tárás mérés, láncmérés, ellenőrző mérés és kézi tömegmegadás. A kézi tárás és kézi tömegmegadásos mérési adatlapokra nem lehet kártyaolvasóval regisztrálni, ezt csak a számítógépről lehet kezdeményezni. =err9= A mért tömeg nem fogadható el! (N/A) Ez a hibaüzenet csak speciális, ún tengely terhelés ellenőrző mérlegelés során fordul elő, ezért a kártyás mérlegelési regisztráció során nem kell rá számítani! =er10= Jármű hibás pozícióban! /konfigurációban engedélyezhető-tiltható/ Ha a hídmérleg előtt/mögött fénysorompó (fotocellás érzékelő) van telepítve, az érzékelő takarása hibás jármű pozíciót jelez a programnak. Ilyen esetben a program megakadályozhatja a tömeg regisztrálását és ezt a hibaüzenetet küldi a kijelzőre. Javítás módja: a jármű álljon megfelelő pozícióba, majd ismételjék meg a regisztrálást. Lehetőség még ilyen esetben, hogy a tömeg rögzítését ne a kártyával, hanem a mérlegprogramban hajtsák végre. Ez esetben a mérlegkezelő adhat olyan utasítást, hogy a tömeg rögzítése megtörténjen. =er11= A jármű túlsúlyos! /konfigurációban engedélyezhető-tiltható/ Ha mérlegen levő jármű tömege magasabb, mint a programban beállított maximális megengedett tömeg, akkor a program megakadályozhatja a tömeg regisztrálását és ezt a hibaüzenetet küldi a kijelzőre. Az össztömeg szokásos maximuma a közúton engedélyezett kg. Javítás módja: a jármű össztömegét lerakodással csökkentsék az előírt határ alá, majd ismételjék meg a regisztrálást. Lehetőség még ilyen esetben, hogy a tömeg rögzítését ne a kártyával, hanem a mérlegprogramban hajtsák végre. Ez esetben a mérlegkezelő adhat olyan utasítást, hogy a tömeg rögzítése mégis megtörténjen. Az ellenőrzés a kiszállítás és ellenőrző mérés mérlegelési típus esetén történik meg. =er12= A mérleg üres (nincs meg a minimum tömeg)! /konfigurációban engedélyezhető-tiltható/ Ha mérlegen nem áll jármű a regisztráció során, akkor a program megakadályozhatja a tömeg regisztrálását és ezt a hibaüzenetet küldi a kijelzőre. Az mérleg üres állapotának érzékeléséhez általában egy néhányszor 20 kg minimumot szokásos megadni. (pl. 200kg) Javítás módja: a jármű álljon a mérlegre. =er13= Minimum terhelés hiba (nincs meg a minimum tára)! /konfigurációban engedélyezhető-tiltható/ Ha mérlegen levő jármű tömege nem éri el a beállított minimális tömeget, akkor a program megakadályozhatja a tömeg regisztrálását és ezt a hibaüzenetet küldi a kijelzőre. A minimális táratömeg érzékeléséhez a legkisebb, még mérlegelésre kerülő jármű üres tömegénél néhányszor 20 kg-al kisebb értéket szokásos megadni. (pl. 1000kg) Javítás módja: csökkentsék a megengedett legkisebb táratömeg értékét a program beállításaiban, hogy a járművet üres állapotban mérlegelni lehessen. Ezután ismételjék meg a regisztrálást. =er14= Nem volt tehermentesítés! /konfigurációban engedélyezhető-tiltható/ Ha a mérlegen az egymást követő járművek között nincs tehermentesítés, akkor a program megakadályozhatja a tömeg regisztrálását és ezt a hibaüzenetet küldi a kijelzőre. A tehermentesítés érzékeléséhez az '=Err12=' -nél is ismertetett és felhasznált "minimum tömeg" paraméterben megadott tömegérték alá kell jutnia a mérlegen levő pillanatnyi tömegnek. Javítás módja: a jármű hajtson le a mérlegről, majd annak üres állapotában álljon vissza. Lehetőség még ilyen esetben, hogy a tömeg rögzítését ne a kártyával, hanem a mérlegprogramban hajtsák végre. Ez esetben a mérlegkezelő adhat olyan utasítást, hogy a tömeg rögzítése megtörténjen. =er15= Kártya érvénytelen! Ha a lehúzott kártya ugyan létezik a kártya nyilvántartó táblázatban, de nincs hozzárendelve jármű, akkor a program megakadályozza a tömeg regisztrálását és ezt a hibaüzenetet küldi a kijelzőre. =er16= Kártya ismeretlen! Ha a lehúzott kártya nem létezik a kártya nyilvántartó táblázatban, akkor a program megakadályozza a tömeg regisztrálását és ezt a hibaüzenetet küldi a kijelzőre.

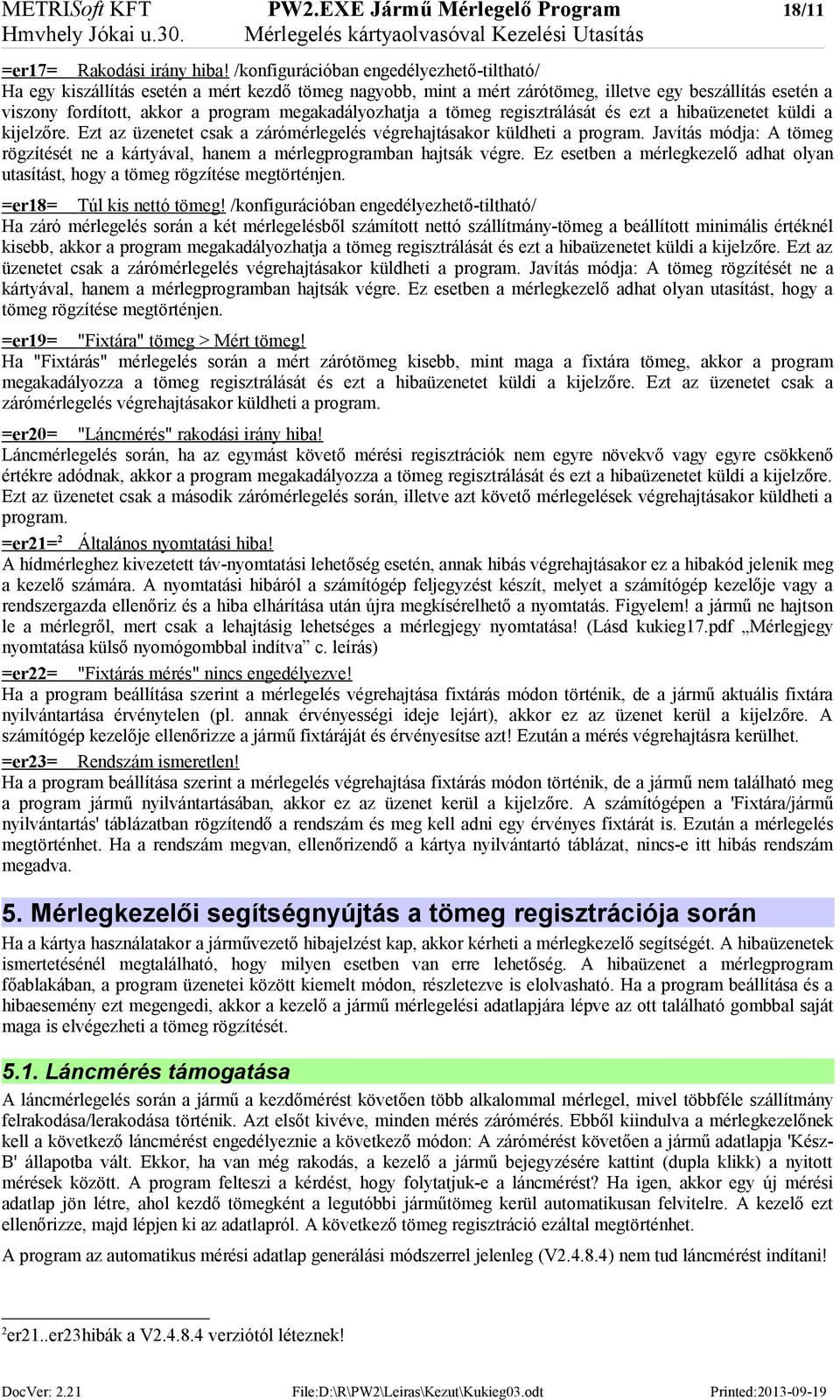

11 METRISoft KFT PW2.EXE Jármű Mérlegelő Program 18/11 Hmvhely Jókai u.30. Mérlegelés kártyaolvasóval Kezelési Utasítás =er17= Rakodási irány hiba! /konfigurációban engedélyezhető-tiltható/ Ha egy kiszállítás esetén a mért kezdő tömeg nagyobb, mint a mért zárótömeg, illetve egy beszállítás esetén a viszony fordított, akkor a program megakadályozhatja a tömeg regisztrálását és ezt a hibaüzenetet küldi a kijelzőre. Ezt az üzenetet csak a zárómérlegelés végrehajtásakor küldheti a program. Javítás módja: A tömeg rögzítését ne a kártyával, hanem a mérlegprogramban hajtsák végre. Ez esetben a mérlegkezelő adhat olyan utasítást, hogy a tömeg rögzítése megtörténjen. =er18= Túl kis nettó tömeg! /konfigurációban engedélyezhető-tiltható/ Ha záró mérlegelés során a két mérlegelésből számított nettó szállítmány-tömeg a beállított minimális értéknél kisebb, akkor a program megakadályozhatja a tömeg regisztrálását és ezt a hibaüzenetet küldi a kijelzőre. Ezt az üzenetet csak a zárómérlegelés végrehajtásakor küldheti a program. Javítás módja: A tömeg rögzítését ne a kártyával, hanem a mérlegprogramban hajtsák végre. Ez esetben a mérlegkezelő adhat olyan utasítást, hogy a tömeg rögzítése megtörténjen. =er19= "Fixtára" tömeg > Mért tömeg! Ha "Fixtárás" mérlegelés során a mért zárótömeg kisebb, mint maga a fixtára tömeg, akkor a program megakadályozza a tömeg regisztrálását és ezt a hibaüzenetet küldi a kijelzőre. Ezt az üzenetet csak a zárómérlegelés végrehajtásakor küldheti a program. =er20= "Láncmérés" rakodási irány hiba! Láncmérlegelés során, ha az egymást követő mérési regisztrációk nem egyre növekvő vagy egyre csökkenő értékre adódnak, akkor a program megakadályozza a tömeg regisztrálását és ezt a hibaüzenetet küldi a kijelzőre. Ezt az üzenetet csak a második zárómérlegelés során, illetve azt követő mérlegelések végrehajtásakor küldheti a program. =er21= 2 Általános nyomtatási hiba! A hídmérleghez kivezetett táv-nyomtatási lehetőség esetén, annak hibás végrehajtásakor ez a hibakód jelenik meg a kezelő számára. A nyomtatási hibáról a számítógép feljegyzést készít, melyet a számítógép kezelője vagy a rendszergazda ellenőriz és a hiba elhárítása után újra megkísérelhető a nyomtatás. Figyelem! a jármű ne hajtson le a mérlegről, mert csak a lehajtásig lehetséges a mérlegjegy nyomtatása! (Lásd kukieg17.pdf Mérlegjegy nyomtatása külső nyomógombbal indítva c. leírás) =er22= "Fixtárás mérés" nincs engedélyezve! Ha a program beállítása szerint a mérlegelés végrehajtása fixtárás módon történik, de a jármű aktuális fixtára nyilvántartása érvénytelen (pl. annak érvényességi ideje lejárt), akkor ez az üzenet kerül a kijelzőre. A számítógép kezelője ellenőrizze a jármű fixtáráját és érvényesítse azt! Ezután a mérés végrehajtásra kerülhet. =er23= Rendszám ismeretlen! Ha a program beállítása szerint a mérlegelés végrehajtása fixtárás módon történik, de a jármű nem található meg a program jármű nyilvántartásában, akkor ez az üzenet kerül a kijelzőre. A számítógépen a 'Fixtára/jármű nyilvántartás' táblázatban rögzítendő a rendszám és meg kell adni egy érvényes fixtárát is. Ezután a mérlegelés megtörténhet. Ha a rendszám megvan, ellenőrizendő a kártya nyilvántartó táblázat, nincs-e itt hibás rendszám megadva. 5. Mérlegkezelői segítségnyújtás a tömeg regisztrációja során Ha a kártya használatakor a járművezető hibajelzést kap, akkor kérheti a mérlegkezelő segítségét. A hibaüzenetek ismertetésénél megtalálható, hogy milyen esetben van erre lehetőség. A hibaüzenet a mérlegprogram főablakában, a program üzenetei között kiemelt módon, részletezve is elolvasható. Ha a program beállítása és a hibaesemény ezt megengedi, akkor a kezelő a jármű mérlegelési adatlapjára lépve az ott található gombbal saját maga is elvégezheti a tömeg rögzítését Láncmérés támogatása A láncmérlegelés során a jármű a kezdőmérést követően több alkalommal mérlegel, mivel többféle szállítmány felrakodása/lerakodása történik. Azt elsőt kivéve, minden mérés zárómérés. Ebből kiindulva a mérlegkezelőnek kell a következő láncmérést engedélyeznie a következő módon: A zárómérést követően a jármű adatlapja 'Kész- B' állapotba vált. Ekkor, ha van még rakodás, a kezelő a jármű bejegyzésére kattint (dupla klikk) a nyitott mérések között. A program felteszi a kérdést, hogy folytatjuk-e a láncmérést? Ha igen, akkor egy új mérési adatlap jön létre, ahol kezdő tömegként a legutóbbi járműtömeg kerül automatikusan felvitelre. A kezelő ezt ellenőrizze, majd lépjen ki az adatlapról. A következő tömeg regisztráció ezáltal megtörténhet. A program az automatikus mérési adatlap generálási módszerrel jelenleg (V ) nem tud láncmérést indítani! 2 er21..er23hibák a V verziótól léteznek! DocVer: 2.21 File:D:\R\PW2\Leiras\Kezut\Kukieg03.odt Printed:

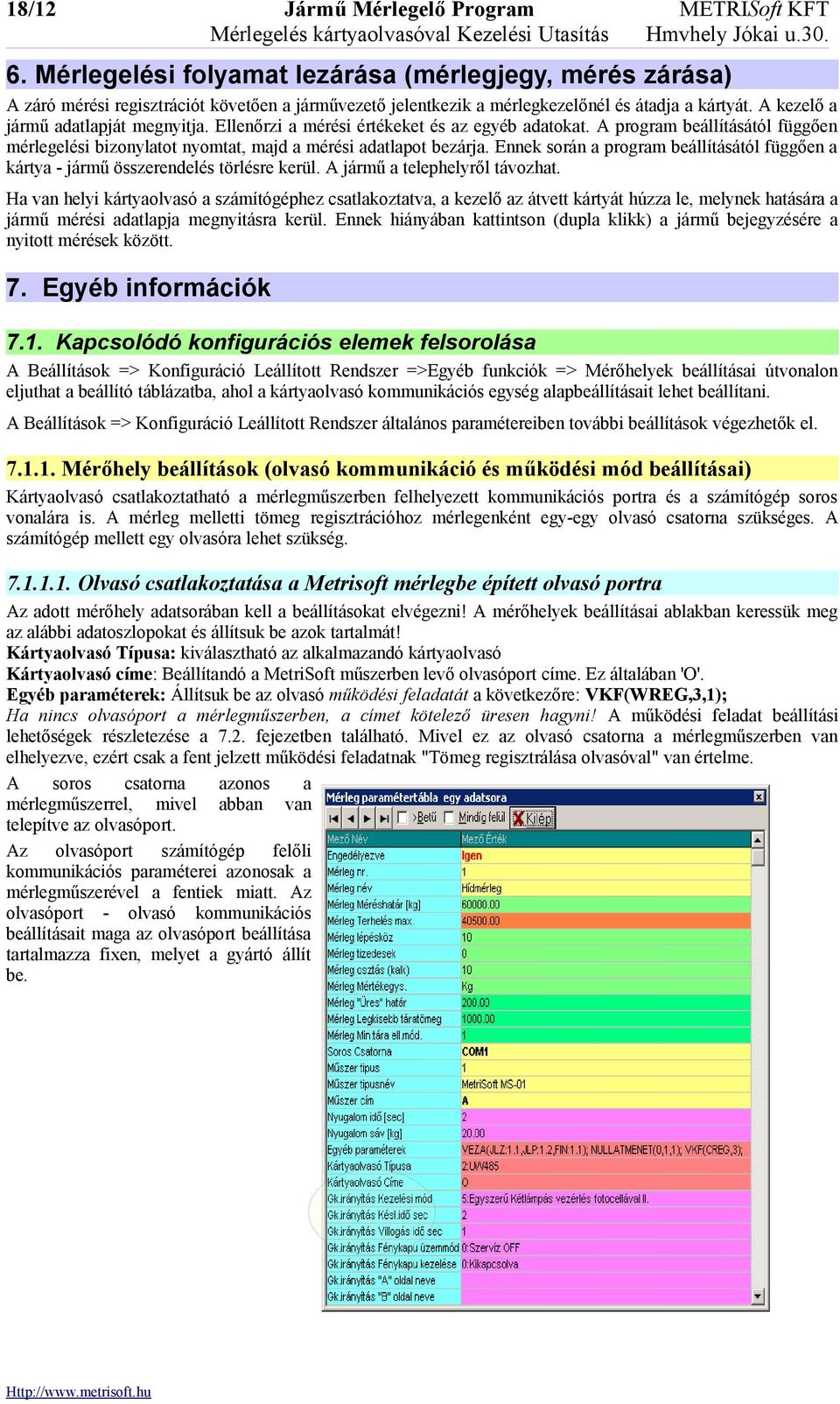

12 18/12 Jármű Mérlegelő Program METRISoft KFT Mérlegelés kártyaolvasóval Kezelési Utasítás Hmvhely Jókai u Mérlegelési folyamat lezárása (mérlegjegy, mérés zárása) A záró mérési regisztrációt követően a járművezető jelentkezik a mérlegkezelőnél és átadja a kártyát. A kezelő a jármű adatlapját megnyitja. Ellenőrzi a mérési értékeket és az egyéb adatokat. A program beállításától függően mérlegelési bizonylatot nyomtat, majd a mérési adatlapot bezárja. Ennek során a program beállításától függően a kártya - jármű összerendelés törlésre kerül. A jármű a telephelyről távozhat. Ha van helyi kártyaolvasó a számítógéphez csatlakoztatva, a kezelő az átvett kártyát húzza le, melynek hatására a jármű mérési adatlapja megnyitásra kerül. Ennek hiányában kattintson (dupla klikk) a jármű bejegyzésére a nyitott mérések között. 7. Egyéb információk 7.1. Kapcsolódó konfigurációs elemek felsorolása A Beállítások => Konfiguráció Leállított Rendszer =>Egyéb funkciók => Mérőhelyek beállításai útvonalon eljuthat a beállító táblázatba, ahol a kártyaolvasó kommunikációs egység alapbeállításait lehet beállítani. A Beállítások => Konfiguráció Leállított Rendszer általános paramétereiben további beállítások végezhetők el Mérőhely beállítások (olvasó kommunikáció és működési mód beállításai) Kártyaolvasó csatlakoztatható a mérlegműszerben felhelyezett kommunikációs portra és a számítógép soros vonalára is. A mérleg melletti tömeg regisztrációhoz mérlegenként egy-egy olvasó csatorna szükséges. A számítógép mellett egy olvasóra lehet szükség Olvasó csatlakoztatása a Metrisoft mérlegbe épített olvasó portra Az adott mérőhely adatsorában kell a beállításokat elvégezni! A mérőhelyek beállításai ablakban keressük meg az alábbi adatoszlopokat és állítsuk be azok tartalmát! Kártyaolvasó Típusa: kiválasztható az alkalmazandó kártyaolvasó Kártyaolvasó címe: Beállítandó a MetriSoft műszerben levő olvasóport címe. Ez általában 'O'. Egyéb paraméterek: Állítsuk be az olvasó működési feladatát a következőre: VKF(WREG,3,1); Ha nincs olvasóport a mérlegműszerben, a címet kötelező üresen hagyni! A működési feladat beállítási lehetőségek részletezése a 7.2. fejezetben található. Mivel ez az olvasó csatorna a mérlegműszerben van elhelyezve, ezért csak a fent jelzett működési feladatnak "Tömeg regisztrálása olvasóval" van értelme. A soros csatorna azonos a mérlegműszerrel, mivel abban van telepítve az olvasóport. Az olvasóport számítógép felőli kommunikációs paraméterei azonosak a mérlegműszerével a fentiek miatt. Az olvasóport - olvasó kommunikációs beállításait maga az olvasóport beállítása tartalmazza fixen, melyet a gyártó állít be.

13 METRISoft KFT PW2.EXE Jármű Mérlegelő Program 18/13 Hmvhely Jókai u.30. Mérlegelés kártyaolvasóval Kezelési Utasítás Olvasó csatlakoztatása a számítógép soros vonalára Egy önálló 'mérőhely' sot kell létrehozni a táblázatban. Itt a "műszer típust" úgy kell beállítani, hogy az egy '730:Vonalkód olvasó RS232 porton' eszközvezérlőre mutasson. A kódolvasó önálló 'mérőhely'-ként szerepel, ezért a mérlegekre jellemző paraméter oszlopok is megtalálhatók. Ezeknek tartalma közömbös, csak az itt bemutatott oszlopokkal kell foglalkozni! A kódolvasó soros csatornáját állítsuk be pl. COM2. Ezután a "Kommunikációs csatornák beállításai" táblázatban ehhez állítsuk be a fizikai kommunikációs paramétereket (baudrate, paritás stb.) Az olvasó 'Műszercíme' az alkalmazott olvasókészüléktől függ, az 'Alapértelmezett' és az UW485 készülék esetén nincs felhasználva, tartalma közömbös. Kártyaolvasó Típusa: kiválasztható az alkalmazandó kártyaolvasó Egyéb paraméterek: Állítsuk be az olvasó működési feladatát a következők egyikére: VKF(WREG,3,1); ha az olvasó a mérleg mellett a tömeg regisztrációt hivatott végezni VKF(CREG,3); ha az olvasó a számítógép mellett a kártya regisztrációt hivatott végezni A működési feladat beállítási lehetőségek részletezése a 7.2. fejezetben található Kártyaolvasó üzemmódjai A kártyaolvasó működési feladatát (üzemmódját) a mérőhelytábla megfelelő sorában az 'Egyéb paraméterek' oszlopban kell meghatározni. Vannak itt olyan beállítások, amelyek az olvasóporthoz rendelt vonalkód olvasók feladatát határozzák meg. Ezekkel itt nem kell foglalkoznunk! Formális megadási módja: "VKF(<func>,<timeout>[,<deviceidx>]);" Ahol <func>: "OFF","GKRSZ", "LEHIV", "WREG", "CREG" <timeout>: A beolvasást követően ennyi ideig [sec] használható a kód a feladat végrehajtásához <deviceidx>:csak WREG funkciónál adható meg: a tulajdonos mérőhely (mérleg) mérőhely indexe funkciók részletesen DocVer: 2.21 File:D:\R\PW2\Leiras\Kezut\Kukieg03.odt Printed:

14 18/14 Jármű Mérlegelő Program METRISoft KFT Mérlegelés kártyaolvasóval Kezelési Utasítás Hmvhely Jókai u.30. (1) 'VKF(OFF);' '0:Szolgáltatás letiltva' (2) 'VKF(GKRSZ,<timeout>);' '1:A bejövő kód a nyitott mérések tábla jármű azonosító mezőbe másolódik (ha a kurzor ott áll!)' Ezt az opciót nem kártyaolvasók, hanem vonalkód olvasók számára tartjuk fenn! (3) 'VKF(LEHIV,<timeout>);' '2:A bejövő kód a nyitott mérések tábla kezelői lehívású listájára kerül, ahol a kezelő megtalálja' Ezt az opciót nem kártyaolvasók, hanem vonalkód olvasók számára tartjuk fenn! (4) 'VKF(WREG,<timeout>,<deviceidx>);' '3:A nyitott mérés tételen (melyhez a kód regisztrálva van) automatikusan végrehajtja az esedékes tömegrögzítést' A<deviceidx> az a szám, amely a tulajdonos mérleg 'Mérleg Nr.' oszlopában szerepel. A kártyaesemény ennek a mérlegnek a tömegértékét fogja regisztrálni. (5) 'VKF(CREG,<timeout>);' '4:Helyi (PC) olvasó: új rendszámhoz kártya regisztrálás / nyitott mérés elővesz' 7.3. Konfigurálható ellenőrzési szolgáltatások a tömeg regisztrációja kapcsán A tömeg regisztráció során a program számos ellenőrzést tud végezni, ami a tömeg érvényességét megerősítheti, a tévedések lehetőségét csökkenti. Ezen paraméterek a kártyás tömeg regisztrációtól függetlenül léteznek a rendszerben, de kártyás regisztráció esetén jelentőségük kiemelt módon szükséges lehet. =er10= Jármű hibás pozícióban! Ha a hídmérleg előtt/mögött fénysorompó (fotocellás érzékelő) van telepítve, az érzékelő takarása hibás jármű pozíciót jelez a programnak. Ilyen esetben a program megakadályozhatja a tömeg regisztrálását és ezt a hibaüzenetet küldi a kijelzőre. A pozíció ellenőrzéséhez léteznie kell fizikai bemeneteknek és az ezeken levő kapcsolójelek szerint érzékeli a program a takarást (helytelen jármű pozíciót). A szolgáltatás külön megrendelhető és telepíthető. Ha a rendszerben a szolgáltatás létezik, akkor beállítható, hogy pozícióhiba esetén a program miként járjon el. A 'Gk.Irányítás Fénykapu kezelése' paraméterben kell beállítani az adott mérőhelynél, hogy a program miként dolgozza fel a pozíció hibát. =er11= A jármű túlsúlyos! Ha mérlegen levő jármű tömege magasabb, mint a programban beállított maximális megengedett tömeg, akkor a program megakadályozhatja a tömeg regisztrálását és ezt a hibaüzenetet küldi a kijelzőre. Az össztömeg szokásos maximuma a közúton engedélyezett kg. A megengedett össztömeg meghatározása a 'Mérleg terhelés max.' paraméterben történik az adott mérőhely sorában. (0 érték letiltja a működést). A megadott tömeg meghaladása vonatkozásában a program az általános paraméterek között található 'MaxBrutKezMod' kapcsolón állíthatja be a megfelelő működést. Ha a beállított működés a 'Kezelői döntés' akkor a mérlegprogramból kezdeményezett tömeg rögzítéskor a kezelő dönthet a rögzítés engedélyezéséről. Kártyás regisztráció esetén a rögzítés nem engedélyezett. =er12= A mérleg üres (nincs meg a minimum tömeg)! Ha mérlegen nem áll jármű a regisztráció során, akkor a program megakadályozhatja a tömeg regisztrálását és ezt a hibaüzenetet küldi a kijelzőre. Az mérleg üres állapotának érzékeléséhez szükséges paramétert a mérőhely 'Mérleg 'üres' határ' oszlopában kell megadni. Ha itt 0 kerül beállításra, a program bármilyen kis tömeget elfogad, de a 0 kg akkor sem rögzíthető! Figyelem: A 'Mérleg legkisebb táratömeg' oszlopban megadott érték szintén meggátolhatja a túl kicsi tömeg rögzítését! =er13= Minimum terhelés hiba (nincs meg a minimum tára)! Ha mérlegen levő jármű tömege nem éri el a beállított minimális tömeget, akkor a program megakadályozhatja a tömeg regisztrálását és ezt a hibaüzenetet küldi a kijelzőre. A minimális táratömeg érzékeléséhez a legkisebb, még mérlegelésre kerülő jármű üres tömegénél néhányszor 20 kg-al kisebb értéket szokásos megadni. Ennek határértékét a mérőhely 'Mérleg legkisebb táratömeg' oszlopában kell megadni. Ha itt 0 kerül beállításra, a program ez irányú tatását kikapcsoljuk. Figyelem: A 'Mérleg 'üres' határ' oszlopban megadott érték szintén meggátolhatja a túl kicsi tömeg rögzítését! A 0 kg pedig semmiképpen nem rögzíthető. =er14= Nem volt tehermentesítés! Ha a mérlegen az egymást követő járművek között nincs tehermentesítés, akkor a program megakadályozhatja a tömeg regisztrálását és ezt a hibaüzenetet küldi a kijelzőre. A tehermentesítés érzékeléséhez a 'Mérleg 'üres' határ' paraméterben megadott tömegérték alá kell jutnia a mérlegen levő pillanatnyi tömegnek. Maga a szolgáltatás a mérőhely Egyéb paraméterek oszlopában elhelyezett 'NULLATMENET' utasítással szabályozható. Az utasítás hiánya a szolgáltatás kikapcsolt állapotát jelenti. Formális megadási módja: NULLATMENET(<mintom>,<mode>[,defvalasz]); (1) <mintom> 'üres' minimumtömeg meghatározása pl. 100kg Ha a 'Minimum bruttó, (mérleg üres)' [BMIN] adatoszlop definiálásra kerül, ezt a paramétert hagyjuk 0 értéken és ott állítsuk be a kívánt értéket! Ha itt (is) megadjuk, akkor ez az érték, amennyiben kisebb, felülírja a 'Mérleg 'üres' határ' oszlop aktuális értékét.

15 METRISoft KFT PW2.EXE Jármű Mérlegelő Program 18/15 Hmvhely Jókai u.30. Mérlegelés kártyaolvasóval Kezelési Utasítás (2) <mode> "0:off" "1:kezelői döntés" "2:kötelező lehajtás újabb mérés előtt". Ha a beállított működés a 'Kezelői döntés' akkor a mérlegprogramból kezdeményezett tömeg rögzítéskor a kezelő dönthet a rögzítés engedélyezéséről. Kártyás regisztráció esetén a rögzítés nem engedélyezett. (3) defvalasz (opcionális) 0='Igen' 1='Nem' gomb az alapértelmezett válasz. (Csak mode=1 esetén, ha nincs megadva, az alapért. válasz az 'Igen') =er17= Rakodási irány hiba! Ha egy kiszállítás esetén a mért kezdő tömeg nagyobb, mint a mért zárótömeg, illetve egy beszállítás esetén a viszony fordított, akkor a program megakadályozhatja a tömeg regisztrálását és ezt a hibaüzenetet küldi a kijelzőre. A működés az általános paraméterek között a 'SzallIranyEll' kapcsolóban engedélyezhető. A 'SzallIranyEllDefOK' kapcsoló azt dönti el, hogy a mérlegprogramból történő tömegrögzítéskor a kezelő számára felugró döntési (engedélyező) ablakban a 'nem' vagy az 'igen' legyen az alapértelmezett. A mérlegprogramból kezdeményezett tömeg rögzítéskor a kezelő minden esetben dönthet a rögzítés engedélyezéséről. Kártyás regisztráció esetén a rögzítés nem engedélyezett. =er18= Túl kis nettó tömeg! Ha záró mérlegelés során a két mérlegelésből számított nettó szállítmány-tömeg a beállított minimális értéknél kisebb, akkor a program megakadályozhatja a tömeg regisztrálását és ezt a hibaüzenetet küldi a kijelzőre. Ezt az üzenetet csak a zárómérlegelés végrehajtásakor küldheti a program. A működés az általános paraméterek között a 'MinimumNetto' paraméterben engedélyezhető. Ha itt 0 szerepel, a szolgáltatás ki van kapcsolva (vigyázat: 0 kg nettó tömeg is rögzíthető). Pozitív szám esetén a megadott érték alatti nettó tömeg egyáltalán nem rögzíthető. Negatív szám esetén annak abszolút értékét kell tekinteni. A megadott (abszolút)érték alatti nettó tömeg rögzítését a programban történő tömegrögzítés esetén a kezelő jóváhagyhatja. Kártyás regisztráció esetén a rögzítés nem engedélyezett Kártya regisztrálási eljárások beállítása A kártya PC melletti használatát az 'Általános paraméterek' ablakban kell beállítani! CardDefMode: Kártya-jármű regisztrálási szabály 0:---- kikapcsolva: a program nem segít a kártya-jármű regisztrálásban. A kezelőnek be kell lépni a kártya nyilvántartó ablakba és ott kell beírni vagy kiválasztani az adott kártyához a rendszámot. A mérlegelési adatlap nyitását ezután kell kezdeményeznie. Ez jól használható pl. ha korlátozott számú járművek számára fix kártyák vannak kiosztva. 1:Rákérdez: a program a rendszám beírás + továbblépéskor rákérdez, hogy akarunk-e kártyát rendelni a járműhöz. Ha igen, akkor beléptet a kártya nyilvántartási táblába, ahol kiválasztva a kártyát továbbléphetünk a mérési adatlap nyitására. 2:Automatikus: a program automatikusan beléptet a kártya nyilvántartási táblába, ahol kiválasztva a kártyát továbbléphetünk a mérési adatlap nyitására. 3:CardReg: Csak helyi kártyaolvasó esetén javasolt! A program a rendszám beírás + továbblépéskor automatikusan felad egy regisztráció megfigyelő ablakot és kéri a kártya lehúzását a helyi olvasón. Ezután gombnyomásra továbbléphetünk a mérési adatlap nyitására. CardClearMode: Kártya-jármű kapcsolat megszüntetése 0:Nem törli: A program a mérés zárásakor nem kezdeményezi a kapcsolat törlését. Ez jól használható pl. ha korlátozott számú járművek számára fix kártyák vannak kiosztva. DocVer: 2.21 File:D:\R\PW2\Leiras\Kezut\Kukieg03.odt Printed:

16 18/16 Jármű Mérlegelő Program METRISoft KFT Mérlegelés kártyaolvasóval Kezelési Utasítás Hmvhely Jókai u.30. 1:Mérés végén rákérdez: A program a mérés zárásakor kezdeményezi a kapcsolat törlését, melyet a kezelő hagy jóvá. 2:Mindig töröl: A program a mérés zárásakor a kapcsolat törlését automatikusan elvégzi. CardOpts: Egyéb kártyahasználati opciók 0:Kezd.Kezelő:CardID: Bekapcsolva a program a mérlegelés 'Kezdőmérés kezelő' mérési adatoszlopában a kártya számát rögzíti. Kikapcsolva a mérlegprogram aktuális kezelője lesz ide rögzítve. 1:Záró Kezelő:CardID: Bekapcsolva a program a mérlegelés 'Zárómérés kezelő' mérési adatoszlopában a kártya számát rögzíti. Kikapcsolva a mérlegprogram aktuális kezelője lesz ide rögzítve Lámpás forgalomirányítás, fotocellás érzékelés 3 Ha a hídmérleg mellett forgalmi jelzőlámpa (piros/zöld) van telepítve, azzal jelzés küldhető a járművezetőnek, hogy pl. lehajthat a mérlegről. A jármű pozícióját felhajtáskor a végeken elhelyezett fotocellás takarásérzékelőkkel lehet ellenőrizni, ami villogó lámpajelzéssel segít e járművezetőnek. Ennek működtetéséhez léteznie kell fizikai kimeneteknek és az ezeken levő kapcsolójelekkel vezérli a program a lámpákat. A szolgáltatás külön megrendelhető és telepíthető, külön dokumentációval rendelkezik. Ha a rendszerben a szolgáltatás létezik, akkor beállítható, hogy miként működjön. A 'Gk.Irányítás Kezelési mód' paraméterben az '5:Egyszerű kétlámpás vezérlés fotocellával' opciót kell beállítani az adott mérőhelynél, hogy az a kártyás rögzítési eljárásnak megfelelően működjön. Ennek rövid ismertetése: Ha a híd üres, a lámpa zöld. Felhajtáskor, ha a tömeg már nem növekszik, de legalább néhány sec után a lámpa pirosra vált. Takarásjelzés esetén a lámpa villog. Stabil tömeg (a jármű a hídon van( a lámpa pirosra vált. A tömeg sikeres regisztrálásakor a lámpa zöldre vált. Megjegyzés: ha a fénykapu is üzemel, akkor felhajtáskor a piros lámpa addig villog, amíg a takarás meg nem szűnik A szolgáltatás külön megrendelhető opció!

17 METRISoft KFT PW2.EXE Jármű Mérlegelő Program 18/17 Hmvhely Jókai u.30. Mérlegelés kártyaolvasóval Kezelési Utasítás =good= =err1= =err2= =err3= =err4= =err5= =err6= =err7= =err8= =err9= =er10= =er11= =er12= =er13= =er14= =er15= =er16= =er17= =er18= =er19= =er20= =er21= =er22= =er23= =good= =err1= =err2= =err3= =err5= =err6= =err7= =err8= =er10= =er11= =er12= =er13= =er14= =er15= =er16= =er17= =er18= =er19= =er20= =er21= =er22= =er23= KIJELZŐ ÜZENETEK Regisztráció OK. Tömeg mozog Hibás üzemmód (nem bruttó) Mérlegkapcsolat hiba Mérleghíd nincs kiválasztva Program adatkezelési hiba Járat adatlap nincs létrehozva A járat mérései már megtörténtek A mérlegelési mód hibás! A mért tömeg nem fogadható el! Jármű hibás pozícióban! A jármű túlsúlyos! A mérleg üres (nincs meg a minimum tömeg)! Minimum terhelés hiba (nincs meg a minimum tára)! Nem volt tehermentesítés! Kártya érvénytelen! Kártya ismeretlen! Rakodási irány hiba! Túl kis nettó tömeg! "Fixtára" tömeg > Mért tömeg! "Láncmérés" rakodási irány hiba! Általános nyomtatási hiba! "Fixtárás mérés" nincs engedélyezve! A rendszám ismeretlen! DISPLAY MESSAGES Registration OK! Weight motion! Wait for stillstand and try again! Not in Brut display mode (skip 'MOD' to 'Brut' display mode)! Communication error! Registration failed! Try again! Transport not registered! Registration is already completed! Bad weighing method! Veichle position error! Veichle overloaded! (Maximum brut weight exceeded) Weight-bridge is empty! Under-weight! Veichle tare less than the minimum allowed! Relief required! (Turn-down and turn-up with truck) Invalid card! Unknown card! Loading direction wrong! (Collision with the transport direction!) Calculated Net mass less than the minimum allowed! Brut weight less than tare! Loading direction error! General printing failure! Weighing with "Fix tare" not allowed! Unknown plate Nr.! DocVer: 2.21 File:D:\R\PW2\Leiras\Kezut\Kukieg03.odt Printed:

18 18/18 Jármű Mérlegelő Program METRISoft KFT Mérlegelés kártyaolvasóval Kezelési Utasítás Hmvhely Jókai u.30. ZÖLD JELZÉS ESETÉN A JÁRMŰ HAJTSON A MÉRLEGHÍDRA A FORGALMI JELZŐTÁBLA SZERINT! Utasítás panel a járművezetőnek MÉRLEGRE ÁLLÁS (mérleg üres) ZÖLD: VILLOGÓ PIROS: PIROS: FELHAJTÁS POZÍCIÓ HIBA! ÁLLJ! MÉRLEGELÉS MEGTÖRTÉNHET! MÉRLEGELÉS VÉGREHAJTÁSA (Azonosító kártya lehúzása az olvasónál.) -Good- jelzés: -Erxx- jelzés: RENDBEN HIBAOK A KIHELYEZETT TÁBLÁN MÉRLEGRŐL TÖRTÉNŐ LEHAJTÁS ZÖLD: LEHAJTÁS ENGEDÉLYEZVE ZÖLD JELZÉS ESETÉN A JÁRMŰ HAJTSON A MÉRLEGHÍDRA A FORGALMI JELZŐTÁBLA SZERINT!
