1 Fin-Soft 2002 Szerződésszám:. Termék típusa: GK05M2/ GF GÁZ-KORLÁT Készülékcsalád Gázfogyasztás korlátozó berendezés Kezelési utasítás Budapest 2011.december.

2 Tartalomjegyzék A berendezés célja:... 3 Kiválasztási segédlet:... 4 A kezelőpanel használata:... 5 Általános leírás:... 5 Az általánosan használt kezelőgombok Numerikus adatbevitel:... 7 Számjegyeket váró adatbeviteli panel... 7 Indítás:... 8 A főképernyő Kiírások:... 8 Információs képernyők:... 9 Pillanatnyi fogyasztás értékek Idő-fogyasztások: Fogyasztási diagramok: Napi fogyasztás: Heti fogyasztás: Havi fogyasztás: A határoló szerviz módja A szerviz mód lapjai: Az 1. es kazánvezérlés tesztje A 2. es kazánvezérlés tesztje Rendszerkimenet tesztje Kommunikáció teszt Felügyeleti kimenetek tesztje Beállítások Határérték beállítása: Számlálók nullázása Nyomás beállítása: Dátum/ idő beállítása: Felügyeleti rendszer beállítása Jelszavak megadása: A beépített súgórendszer Ethernet hozzáférés: Programfrissítés Egyedi igények: Megjegyzések a dokumentumhoz: A szerző: Együttműködő partner Silvertech - Fin-Soft /36. oldal

3 A berendezés célja: A készülék célja az esetleg fellépő, gázfogyasztás túllépés megakadályozása, a fogyasztás egyenletesebbé tétele. A GK05 sorozatú készülékek már színes, érintőképernyős kivitelűek, a szükséges számítási vezérlési feladatokat egy Schneider Electric gyártmányú (megfelelően kiválasztott) PLC látja el. A megjelenítő beépítve rendelkezik 1 db Ethernet porttal, amivel lehetőség van a távoli elérésre is. (az Ethernet csatlakozási pont kiépítése, a céges hálózathoz, vagy az internethez kapcsolás, a megrendelő feladata) Működése: A gázmérő korrektorból érkező fogyasztási és időszinkron jelekből kiszámítja a pillanatnyi fogyasztást, ha ez túllépi a (beállítható) korlátozó értéket, akkor vagy csökkenti a működő kazánok számát, vagy felülbírálja a kazánház hőfokszabályozóját és leszabályoza a kimenő teljesítményt (így a gázfogyasztást). Figyelem! Ha a fogyasztók között technológiai berendezések is vannak, a beállítások között meg kell adni azok várható fogyasztását is, azért, hogy a fogyasztási tendencia megjósolható legyen, és a szabályozás megtörténhessen. Beállítható a szabályozás módja is: 0. Folyamatos korrigálás: A korlátozás mindig működik (ha a várható fogyasztás túllépné a megadott határértéket) 1. Időszakos korlátozás: Az első percben (beállítható) nem történik korrigálás, utána úgy szabályozza a kazán(ok) működését, hogy a mérési periódus végére a fogyasztás a megadott maximumon belül legyen. Folyamatos szabályozású gázégőknél, a készülék először mindig a gázégő teljesítményének csökkentésével korlátoz, a kikapcsolás csak akkor történik meg, ha máshogy a túllépés már nem akadályozható meg. Silvertech - Fin-Soft /36. oldal

4 Kiválasztási segédlet: Típusszám: GK05 XX. X. X. X. X. X (1) (2) (3) (4) (5) (6) (1). A vezérlésbe bevont kazánok darabszáma. (2). A kazán szabályozási típusa. 0. : Egyszerű 2 pont szabályzású kazán, vagy egyéb ki/ be kapcsolható fogyasztó (pl. sötétsugárzó) 1. : 3 pont szabályozású kazán. 2. : Folyamatos szabályzású kazán impulzus vezérléssel. 3. : Folyamatos vezérlésű kazán, analóg vezérlő jellel. (3). A kazán vezérlés feszültsége: V DC 1. 24V DC 2. 24V AC V AC 4. Potenciál független kontaktusok. (4). Ethernet hozzáférés az adatok/ státusz megjelenítéséhez 0. Nincs Ethernet 1. WEB hozzáférés hozzáadva. (5). Csatlakozás a korrektorhoz 0. Standard vezetékes csatlakozás 1. Vivőfrekvenciás csatlakozás (csak bizonyos körülmények között) 2. Bluetooth átjátszó (max. 30 méter) 3. GSM átjelzés (a szükséges előfizetés és SIM kártya minden költsége a megrendelőt terheli) (6). Egyedi igényű kialakítás 0. Standard készülék 1. A berendezés egyedi opciókkal, kialakítással rendelkezik. Például a GK Típusszámú készülék: 2 db standard folyamatos szabályozású kazánt vezérel, amik egymástól függetlenül saját hőfokvezérléssel, (szabályozás: az előremenő vízben, 3 utas szeleppel.) üzemelnek (a legtöbb kazánház ilyen). Jelen kezelési utasítás ehhez a verzióhoz készült. Silvertech - Fin-Soft /36. oldal

5 A kezelőpanel használata: 1. ábra a kezelőpanel kinézeti képe Általános leírás: A berendezés irányítását, beállítását egy Schneider gyártmányú 5,1 -os színes érintőképernyős kezelőpanel látja el. Használatakor, a felajánlott gombot, szerkesztőmezőt enyhén meg kell nyomni a funkció kiválasztásához. A legtöbb képen (a jobb felső sarokban) található egy piros X, ez a funkció azonnali bezárását eredményezi! (Figyelem! Ez a beállított adatok elvesztésével járhat.) A kijelző tartalmaz egy rövid, beépített segítőt. Ezt a funkciót általában a bal felső sarokban elhelyezett gombbal lehet megjeleníteni. A beépített súgórendszer nem helyettesíti ezt a dokumentumot! Silvertech - Fin-Soft /36. oldal

6 Az általánosan használt kezelőgombok. Jobb felső sarokban megjelenő gomb: Kilép az éppen használt funkcióból és visszatér a csoport alapképéhez. (ez általában a főkép) A bal felső sarokban található nyomógomb: A rendszer beépített súgóját aktiválja, megjeleníti a használt funkció rövid kezelési utasítását. Ha a felső sorban ilyen gombot lát, az azt jelenti, hogy a funkciónak további képei (kezelőlapjai) vannak. A nyomógomb a következő lapra visz. Ez a gomb az előző lapot aktiválja. A jobbra/ balra lépés korlátlan számban használható. Érték, felirat léptetése, kiválasztás. a gombok segítségével valamely paraméter értékét növelheti/ csökkentheti egyesével. Bizonyos helyeken így lehet paramétert választani. A gombok mellett mindig található egy kijelzés, ami mutatja, a választás pillanatnyi állását. Általában csak kijelző: Ha piros, valaminek a kikapcsolt helyzetéről tájékoztat, ha zöld színű, a mellé írt eszköz engedélyezett, vagy bekapcsolt helyzetű. Eszközök, egységek KI/ BE kapcsolására szolgáló nyomógomb pár. Az, hogy a gombok mit kapcsolnak, a fölöttük lévő feliraton olvasható! Figyelem! Ez a felirat a funkcióválasztással változik! Adatbeviteli mező: Ha valamely értéket számjegyesen kell megadni, egy ilyen jelenik meg. Használatához érintse meg a mezőt, hogy a beviteli panel megjelenjen. Silvertech - Fin-Soft /36. oldal

7 Numerikus adatbevitel: 2.ábra adatbeviteli eszköz Számjegyeket váró adatbeviteli panel Az eszköz numerikus értékek bevitelére használható. A kijelző mezőben, a csillagok helyén a pillanatnyi érték jelenik meg (kivéve a jelszóbevitelt, ahol mindig csillag karakter jelenik meg. A bevitelhez érintse meg az új adatnak megfelelő számjegyeket (ez a kijelzőn rögtön látható is lesz), ha elkészült nyomja meg az Enter gombot. Ha a bevitelt elrontotta, a az utolsó számjegyet, a Clr az összes eddigi adatot törli. Amennyiben tartományon kívüli értéket próbál megadni, a beviteli panelen kiírt számjegyek pirosak lesznek. Ha a határérték kezelést a PLC végzi, hibás érték esetén a rendszer hibaképet jelenít meg: Mely arról tájékoztat, hogy túllépte a lehetséges értéktartományt. A beállítandó érték ilyenkor változatlan marad. Figyelem! A rendszer hibaüzenetei mindig angol nyelvűek! Figyelem! A dokumentumban található képek, un. tervezési képek és nem a működő berendezésről készült fényképek. Ezért több helyen, csak helyőrző jellegű tervezési információt mutat. Silvertech - Fin-Soft /36. oldal

8 Indítás: Kapcsolja be a főkapcsolót, (ez általában a kazánház főkapcsolója) vagy dugja be a konnektorba a készülék csatlakozóját. ( A berendezés felszerelése, a csatlakozás kialakítása, mindig a helyszín és a megrendelő körülményeitől függ!) A berendezés, (néhány másodperc múlva) Bootolni kezd, először a HMI gyártójának, majd a berendezés forgalmazójának emblémáját jeleníti meg. Az alsó negyedben, az indítási folyamatról ad műszaki tájékoztatást. A sikeres betöltést a főképernyő megjelenése követi. (3. ábra) A főképernyő. 3. ábra főképernyő Kiírások: Vezérlés idő: A PLC belső óráját jeleníti meg. (a kiírás az USA dátum-idő megjelenítés szabályai szerint történik. Eltelt idő: Az előző vezérlő impulzus beérkezése óta eltelt idő Ó:P:M (általában megegyezik a rendszer óra perc,másodperc adatával) Pillanatnyi fogyasztás: Az előző leolvasás óta fogyasztott gázmennyiség. Várható fogyasztás: Ha a jelenlegi ütemben történik a fogyasztás, az óra végére ennyi lesz a csúcsérték (ha szabályozó nem avatkozik be). Ikon: A korlátozás idővezérlője ki/ bekapcsolt (piros/ zöld) Ikon. Kazán 1, kazán 2: többszínű kijelzők; szürke: a kazán nem működik, nincs korlátozva zöld: a kazán működik, nincs korlátozva srózsaszín: a kazán működik, de a korlátozó leszabályozta, vagy most teszi/ fogja. piros: a kazán működne, de a korlátozó kikapcsolta. Beállítások: Nyomógomb, ami megjeleníti a beállításokat. Információk: Nyomógomb, amivel a gyűjtött statisztikai adatok tekinthetők meg. könyv ikon kérdőjellel: A beépített segítőt jeleníti meg. lásd: a súgó használata. Silvertech - Fin-Soft /36. oldal

9 Információs képernyők: Pillanatnyi fogyasztás értékek. 4. ábra A pillanatnyi fogyasztások Megjelenik: Eltelt idő: Az előző vezérlő impulzus beérkezése óta eltelt idő Perc : másodperc. Pillanatnyi fogyasztás: Az előző vezérlő impulzus óta fogyasztott gázmennyiség. Várható fogyasztás: Ha a jelenlegi ütemben történik a fogyasztás, az óra végére ennyi lesz a csúcsérték (ha szabályozó nem avatkozna be). A határérték: A lekötött gázmennyiség. Korrigált határérték: A szabályozó ehhez képest szabályoz Külső akku fesz. A rádiós készülékcsalád kültéri egysége akkumulátorának pillanatnyi feszültsége. könyv ikon kérdőjellel: A beépített segítőt jeleníti meg. lásd: a súgó használata Lapozás lehetséges ide: idő-fogyasztások Súgó működik: igen A bezárás ide visz: Főképernyő Silvertech - Fin-Soft /36. oldal

10 Idő-fogyasztások: 5. ábra fogyasztások Ezen a lapon jelennek meg a mért fogyasztási adatok. Mai fogyasztás eddig: az éjfél óta fogyasztott gázmennyiséget jelzi ki Tegnapi fogyasztás: az előző napi fogyasztás (0: :59 óra/naptár szerint) Heti fogyasztás: Gázfogyasztás az aktuális héten (hétfő 0:00 órától) Havi fogyasztás: A tárgyhavi gyűjtő. Éves fogyasztás: Az aktuális év göngyölt fogyasztása. könyv ikon kérdőjellel: A beépített segítőt jeleníti meg. lásd: a súgó használata Lapozás lehetséges ide: Diagramok ma Súgó működik: igen A bezárás ide visz: Főképernyő Silvertech - Fin-Soft /36. oldal

11 Napi fogyasztás: Fogyasztási diagramok: 6.ábra Diagramok megjelenítése. Az oszlop diagramon, nyomon követhető a fogyasztás alakulása az idő (mért órák) függvényében. A berendezés, az éppen aktuális óra adatait folyamatosan (5 percenként) frissíti. A lekötött mennyiséget, vízszintes piros vonal jelzi. Szinezése: - Kék: A fogyasztás a megadott határértéken belül volt, a korlátozó valószínüleg nem avatkozott be. *1 - Narancssárga: A fogyasztás a korlátozási maximum közelében volt, a korlátozás sikerrel működött. - Piros: A fogyasztás túllépte a lekötött mennyiséget. Működési magyarázat: Ha most 21:xx óra van: a jobbról számított 3. diagram, a fogyasztásnak megfelelően emelkedik. Az előzőek a mai órák értékeit mutatja, az utolsó kettő pedig a tegnapi 22: :59; és a 23: :59 óra közötti adatot mutatja. *1 : Azért csak valószínüleg, mert előfordulhat az az eset, hogy az óra második felének elején mindkét kazán maximális teljesítményre kapcsol. A számítások szerint, ez a teljesítmény az óra végére túlhaladná a fogyasztás maximumát, ezért a szabályozó bekapcsol és csökkenti a kazánok teljesítményét. Kezelés: Nincs Lapozás lehetséges ide: Diagramok heti Súgó működik: igen A bezárás ide visz: Főképernyő Silvertech - Fin-Soft /36. oldal

12 Heti fogyasztás: 7.ábra Diagramok megjelenítése. Működése megegyezik a napi(órás) diagraméval, a különbség csupán abban van, hogy itt a hét napjai szerint történik az adatok kijelzése. A maximum fogyasztás itt nincs értelmezve (a lekötött mennyiség órára és nem napra vonatkozik) (előkészületben: az oszlopok adatait számjegyesen is megjeleníti) Kezelés: Nincs Lapozás lehetséges ide: Diagramok heti Súgó működik: igen A bezárás ide visz: Főképernyő Silvertech - Fin-Soft /36. oldal

13 Havi fogyasztás: 8.ábra Diagramok megjelenítése. Működése megegyezik a heti diagraméval, a különbség csupán abban van, hogy itt a hónap napjai szerint jelzi ki a fogyasztást A maximum fogyasztás itt nincs értelmezve (a lekötött mennyiség órára és nem napra vonatkozik) (előkészületben: az oszlopok adatait számjegyesen is megjeleníti) Kezelés: Nincs Lapozás lehetséges ide: -- Súgó működik: igen A bezárás ide visz: Főképernyő Silvertech - Fin-Soft /36. oldal

14 A határoló szerviz módja. Lehetőség van, a berendezés működtető elemeinek kipróbálására, kézi irányítására is. Ehhez az szükséges, hogy a jelszó panelen szerviz módot kérjen. Figyelem! A szerviz mód ideje alatt, nem működik üzemszerűen a korlátozó! Ezért akár túllépés is előfordulhat. Az adatgyűjtés és az értékszámítás viszont tovább folytatódik, kivétel: adatátviteli teszt, ahol a rádiós átjelző rendszer ECHO módban van, ezért nem fogad más parancsot és nem küld adatokat. Használat után azonnal lépjen át egy másik lapra! A szerviz mód aktiválása bekerül a rendszernaplóba, valamint a berendezés küldhet egy felügyeleti riasztást is! (ha ezt a funkciót beállította) Figyelem! A szerviz lapok mindig egyedi kialakításúak, a megrendelő berendezéseihez igazodik. Itt be/ kikapcsolhatja a korlátozásokat, tesztelheti az eszközöket: Kazánok kikapcsolása, Lángváltás vagy lángcsökkentés, Egyéb eszközök kikapcsolása, Felügyeleti kapcsolat tesztelése Adatkapcsolat tesztelése (rádiós kommunikációnál) A szerviz lap bezárása minden eszközt normál üzemre állít vissza. Silvertech - Fin-Soft /36. oldal

15 A szerviz mód lapjai: Az 1. es kazánvezérlés tesztje. 10. ábra kazán 1 tesztlapja A virtuális kapcsolókkal, lehet a különböző funkciókat működtetni. A kapcsolók működtetése, nem vezérlő impulzusokat, hanem folyamatos kontaktus átváltást okoz, mérőműszerrel ellenőrizhető. A kapcsoló használata: - Ha a bal oldalát nyomja meg, átbillen a színe piros lesz, a funkció kikapcsol. - Ha a jobb oldalát, átbillen, zöld lesz, a funkció bekapcsol. - Ha azt az oldalt nyomja meg, ahol pillanatnyilag is van, nem történik semmi. A kapcsolók: - Láng növelés tiltás: o Ha bekapcsolja, a kazán vezérlője csak csökkenteni tudja a gázégő teljesítményét, növelni nem! o TMK: a láng növelése kontaktus nyitottá válik. - Lángcsökkentés be: o Ha bekapcsolja: a kazán minimum teljesítményre szabályoz le. o TMK: amíg a kapcsoló be van kapcsolva, a lángcsökkentés kontaktus zárva van. - Kazánt kikapcsol: o Letiltja a gázégőt (függetlenül a kazánvezérlő parancsától). o TMK: a vezérlés bontja a T1-T2 gázégő kapocspontokat. Kezelés: Kapcsolók a működtetéshez Lapozás lehetséges ide: Kazán 2 teszt Súgó működik: igen A bezárás ide visz: Főképernyő Silvertech - Fin-Soft /36. oldal

16 A 2. es kazánvezérlés tesztje. 11. ábra kazán 2 tesztlapja A virtuális kapcsolókkal, lehet a különböző funkciókat működtetni. A kapcsolók működtetése, nem vezérlő impulzusokat, hanem folyamatos kontaktus átváltást okoz, mérőműszerrel ellenőrizhető. A kapcsoló használata: - Ha a bal oldalát nyomja meg, átbillen a színe piros lesz, a funkció kikapcsol. - Ha a jobb oldalát, átbillen, zöld lesz, a funkció bekapcsol. - Ha azt az oldalt nyomja meg, ahol pillanatnyilag is van, nem történik semmi. A kapcsolók: - Láng növelés tiltás: o Ha bekapcsolja, a kazán vezérlője csak csökkenteni tudja a gázégő teljesítményét, növelni nem! o TMK: a láng növelése kontaktus nyitottá válik. - Lángcsökkentés be: o Ha bekapcsolja: a kazán minimum teljesítményre szabályoz le. o TMK: amíg a kapcsoló be van kapcsolva, a lángcsökkentés kontaktus zárva van. - Kazánt kikapcsol: o Letiltja a gázégőt (függetlenül a kazánvezérlő parancsától). o TMK: a vezérlés bontja a T1-T2 gázégő kapocspontokat. Kezelés: Kapcsolók a működtetéshez Lapozás lehetséges ide: Rendszerkimenet tesztje Súgó működik: igen A bezárás ide visz: Főképernyő Silvertech - Fin-Soft /36. oldal

17 Rendszerkimenet tesztje 12. ábra a lámpák tesztlapja Ezzel a lappal kipróbálhatja, hogy működnek-e a kijelző lámpák. Amelyik kapcsolót bekapcsolja a hozzá tartozó kijelző lámpa villogni fog, Kezelés: Kapcsolók a működtetéshez Lapozás lehetséges ide: Kommunikáció teszt Súgó működik: igen A bezárás ide visz: Főképernyő Silvertech - Fin-Soft /36. oldal

18 Kommunikáció teszt 13. ábra adatátvitel teszt Ez a lap csak a rádiós, kétirányú adatátvitelt használó készülékeknél létezik! Használata: A felső, szöveges adatbeviteli mezőbe, írjon be 6 tetszőleges karaktert, majd nyomja meg a küldés gombot.. Ha az átvitel sikeres, ugyanazoknak a karaktereknek kell megjelenni az alsó (csak olvasható) mezőben. átviteli hiba esetén, a küldés gomb alatt jelzés lesz látható. Figyelem! Ne használjon speciális (vezérlő) karaktereket az átvitelnél, mert azzal hibát okozhat. A beviteli mező csak a bevitt karakterek számát ellenőrzi! Kezelés: Szöveges adatbeviteli mező, nyomógomb. Lapozás lehetséges ide: Felügyeleti kimenet teszt Súgó működik: igen A bezárás ide visz: Főképernyő Silvertech - Fin-Soft /36. oldal

19 Felügyeleti kimenetek tesztje 14. ábra felü. kimenet teszt Ez (és a következő) lap segítségével kipróbálhatja a felügyeleti rendszer kapcsolatait. A kiválasztott csatorna nyomógombját megnyomva bekapcsol a megfelelő kimenet (függetlenül attól, hogy van-e tényleges hiba), újból megnyomva kikapcsol. A bekapcsolt kimenetet a jobb oldalon található visszajelző mutatja. Bármennyi kimenetet bekapcsolhat egyszerre! A lap használatakor a normál felügyeleti riasztások tiltva vannak! Kezelés: Szöveges adatbeviteli mező, nyomógomb. Lapozás lehetséges ide: Felügyeleti kimenet teszt 2 Súgó működik: igen A bezárás ide visz: Főképernyő Silvertech - Fin-Soft /36. oldal

20 Felügyeleti kimenetek tesztje2 15. ábra f. kimenet teszt2 Ez (és az előző) lap segítségével kipróbálhatja a felügyeleti rendszer kapcsolatait. A kiválasztott csatorna nyomógombját megnyomva bekapcsol a megfelelő kimenet (függetlenül attól, hogy van-e tényleges hiba), újból megnyomva kikapcsol. A bekapcsolt kimenetet a jobb oldalon található visszajelző mutatja. Bármennyi kimenetet bekapcsolhat egyszerre! A lap használatakor a normál felügyeleti riasztások tiltva vannak! Kezelés: Szöveges adatbeviteli mező, nyomógomb. Lapozás lehetséges ide: -- Súgó működik: igen A bezárás ide visz: Főképernyő Silvertech - Fin-Soft /36. oldal

21 Beállítások. A beállításokhoz csak megfelelő jelszóval (3. szint) lehet hozzáférni! Használata: A főképen nyomja meg a beállítás gombot. Ekkor a jelszó kérő panelra jut. Adja meg a felhasználói nevet és az ahhoz tartozó jelszót. (a felhasználói nevek és jelszavak az üzembe helyezés során kerülnek beállításra) Ha megfelelő név/ jelszó párost adott meg, a képernyő jobb oldalán található gombok aktívvá válnak (reagálnak a gombnyomásra) 20.ábra jelszó a beállításokhoz Mielőtt bármit használni tudna, meg kell adnia egy felhasználónevet és egy ahhoz tartozó jelszót. Lásd: jelszavak megadása Határérték: Itt adható meg pl. a lekötött gázmennyiség. Nulláz: A belső számlálónaplók nullázása. Nyomás: Beállítható, hogy a nyomásmérő milyen értéknél küldjön felügyeleti riasztást. Dátum-idő: Itt lehet szinkronizálni a gázkorrektor óráját a korlátozó órájával. (ehhez gázszolgáltatói hozzáférés szükséges!) Szerviz: Bekapcsolható a szervizmód. Felügyelet: Itt állítható be az épületfelügyeleti rendszer működése. Silvertech - Fin-Soft /36. oldal

22 Határérték beállítása: 21. ábra határérték beállítása Itt lehet megadni a berendezés számára a működési határadatokat. Max. fogyasztás: a lekötött, időegységhez tartozó maximális fogyasztás. Tartalék: A mérés, szabályozás pontatlansága, sebessége miatt valamennyi tartalékot benn kell hagyni (4-8 mm3). Ha van olyan fogyasztó, ami nincs a korlátozás rendszerbe bevonva, akkor annak/ azoknak a 10 percre eső maximális fogyasztását is hozzá kell adni. Riasztási pont: Ennél az értéknél riasztás jelet ad a távfelügyelet felé. Olvasási ciklus idő: (Rádiós vezérléseknél) ennyi időnként mindenképpen lekérdezi az adatokat. Korlátozó bekapcs.: Ettől a másodperc értéktől élesedik a korlátozó. Kezelés: Adatbeviteli mező. Lapozás lehetséges ide: -- Súgó működik: igen A bezárás ide visz: Beállítások Silvertech - Fin-Soft /36. oldal

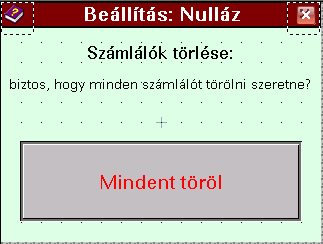

23 Számlálók nullázása. 22. ábra számlálók nullázása A funkcióval törölhet minden számlálót. (kivéve a pillanatnyi számláló) Erre az oldalra akkor lehet szükség, ha új elszámolási időszak kezdődik és a régi adatokra már nincs szükség. Figyelem! a parancs visszavonhatatlan! Minden addigi adat végérvényesen törlődik, újbóli feltöltésre nincs lehetőség! Használata: Nyomja meg a Mindent töröl feliratú gombot. Kezelés: Adatbeviteli mező. Lapozás lehetséges ide: -- Súgó működik: igen A bezárás ide visz: Beállítások Silvertech - Fin-Soft /36. oldal

24 Nyomás beállítása: 23. ábra nyomás riasztás Ez a beállító panel, csak nyomásméréssel ellátott verziónál létezik. Kijelzi a gázégőnél mérhető nyomást (x10 mbar skála) az analóg kijelzőnél látható a programozáskor megadott jelzési és határérték skála. A beállítás: Adja meg azt a nyomásértéket amely alatt felügyeleti riasztás következzen be. A kijelzésen látható határértékek, a felprogramozás során kerül beállításra, utólagos módosítása az Önök részéről jelenleg nem lehetséges. (a következő verzióban a határértékek is állíthatóak lesznek. Lásd: Numerikus adatbevitel. Kezelés: Adatbeviteli mező. Lapozás lehetséges ide: -- Súgó működik: igen A bezárás ide visz: Beállítások Silvertech - Fin-Soft /36. oldal

25 Dátum/ idő beállítása: Szükséges lehet a PLC-be épített órát beállítani. Az alábbiakban leírt módon ez megtehető. 24. ábra óra beállítása A felső sorban látható a pillanatnyi dátum idő, melyet a rendszer folyamatosan frissít. Az alatta lévő sorokban 5+1 szerkesztő mező található, melyekbe a panel megjelenésekor automatikusan beíródik az aktuális dátum idő. Változtassa meg, a helytelen értékeket. A beviteli mezők jelentése, és határértékei. 1. Év 4 számjeggyel. ( ) 2. Hó 2 számjeggyel. ( ) 3. Nap 2 számjeggyel. ( ) figyeljen! mert a beviteli eszköz nem ellenőrzi, hogy abban a hónapban lehet-e annyi nap (elfogad február 30-at) de a PLC nem! 4. Óra 2 számjeggyel ( ) csak 24 órás üzemmód van 5. Perc 2 számjeggyel ( ) 6. Másodperc. Értéke nem állítható (beíráskor mindig 0) Kezelés: Adatbeviteli mezők. Lapozás lehetséges ide: -- Súgó működik: igen A bezárás ide visz: Beállítások Silvertech - Fin-Soft /36. oldal

26 Felügyeleti rendszer beállítása. 25. ábra felügyeleti jelzés kiválasztása Célja: A távfelügyeleti kimenetek szabadon programozhatóak. Bármelyik felügyeleti kimenet, bármelyik riasztáshoz hozzárendelhető. (akár egyszerre többhöz is!) Használata: 1: Érintse meg az átállítani kívánt csatorna jelenlegi funkció feliratát. ekkor egy adatléptető mező jelenik meg (26.ábra) A föl/ le nyilakkal válasszon funkciót 26. ábra léptető mező A CH10..CH17 csatornák a bővítő modulon, 0 CH 0.. CH3 csatornák az alapkészüléken találhatók. Ha több mint 4 felügyeleti kimenetre van szükség, vagy legalább 3 kazánt kezel a berendezés, a rendszer mindenképpen tartalmaz bővítő egységet Használata: 2: A szövegek melletti nyilak szintén léptetik a feliratot 0,5 másodperces késéssel reagál! A csatorna készletek között a címsor jobbra/ balra nyilaival lapozhat. Kezelés: Adatbeviteli mezők. Lapozás lehetséges ide: -- Súgó működik: igen A bezárás ide visz: Beállítások Silvertech - Fin-Soft /36. oldal

27 Jelszavak megadása: 30. ábra Jelszókezelés A kezelő felület 5 szintű jelszórendszerrel kerül szállításra. 0. (KEZELŐ) Ez a szint az alapértelmezett, bekapcsolás után ebben működik a kijelző. a. Átállítani, törölni semmit sem lehet. b. Megnézni csak a főképernyőt, és az 1. infópanelt lehet c. Be lehet jutni a jelszó megadása lapra. 1. (KIEMELT 1) a. Átállítani, törölni semmit sem lehet. b. Megnézni csak a főképernyőt, és az összes infópanelt lehet c. Be lehet jutni a jelszó megadása lapra d. Aktiválhatja a szerviz módot. 2. (VEZETŐ1 / Hálózat) a. Megnézhet minden infópanelt. b. Megnézheti a beállításokat. c. Törölheti a napi számlálókat. 3. (VEZETŐ2 / Hálózat) a. Megnézhet minden infópanelt. b. Megnézheti a beállításokat. c. Törölheti a napi számlálókat. d. Beállíthatja a határértéket. e. Állíthat a kazánváltás üzemmódján f. Állíthat a határérték kezelés módján. 4. (PROGRAMOZÓ) a. Ugyanaz, mint a 3. szint + b. Módosíthat minden beállítást c. Aktiválhatja a szerviz módot d. Hozzáférése van a programhoz Silvertech - Fin-Soft /36. oldal

28 31 ábra jelszó vagy név megadása A kisbetű/ nagybetű különbözőnek számít, váltása a Cap, vagy a shift gombbal lehetséges. Ha számokat is meg adni, válassza az 123 feliratú gombot, ekkor a kijelző átvált numerikus módra. (33.ábra) 33.ábra numerikus mód A bevitel végén nyomja meg az Enter gombot a jóváhagyáshoz. Sikeres bevitel után az operátor panel azonosítja a felhasználót, és az engedélyi szintjétől függően, a kiválasztó gombok működni fognak. (a felhasználói név megjelenik a Current User mezőben is!) Amíg ki nem jelentkezik, ezzel a felhasználói jogosultsággal lehet a szolgáltatásokat igénybe venni. A bal alsó sarokban található gomb (lakat) kilépteti a felhasználót. (Egyes verziókban a jelszó lap bezárása is elvégzi a kiléptetést.) Ha kész nyomja meg azt a funkció gombot, melyet használni szeretne. Amíg a rendszer nem azonosította Önt, a jobb oldali gombok egyike sem működik! A sikertelen bejelentkezést a 36. ábrához hasonló rendszer üzenet jelzi. 36. ábra. A rendszerüzenetek kinézete A rendszer üzenetei mindig angol nyelvűek a megváltoztatására nincs lehetőség. Silvertech - Fin-Soft /36. oldal

29 A beépített súgórendszer. A vezérlés tartalmaz egy beépített segítőt, mely a funkciók egy részéről ad rövid tömör információt. A súgó a PLC programjával együtt készül, folyamatosan változik, bővül. A súgó lapok egy része nem jelenik meg az általános tájékoztatók között, azokat a használt kezelőlapok súgó ikonja aktiválja. A segítő panelek egyediek, mindig az adott berendezéshez készülnek! Ez a berendezés 20 súgólappal rendelkezik, és mindig teljesen bejárható ábrák, a jelenleg elérhető súgó képernyők 1 Silvertech - Fin-Soft /36. oldal

30 ábra a jelenleg elérhető súgóképernyők 2 Silvertech - Fin-Soft /36. oldal

31 ábra a jelenleg elérhető súgóképernyők 3 Silvertech - Fin-Soft /36. oldal

32 Ethernet hozzáférés: A PLC és a kijelző is rendelkezik Ethernet porttal, ebből a kijelző un. WEB szerverként is képes üzemelni. Megrendelés esetén aktiváljuk a funkciót. Üzemmód 1: Fix IP cím (alapértelmezett), ha nem adnak meg mást: cím lesz beállítva. A további beállítási lehetőségek a 40. ábrán láthatók. Ezt a lapot (ethernetes rendelés esetén) cégük rendszergazdájával/ számítástechnikai felelősével az Önök rendszeréhez állítjuk. 40.ábra IP beállítások Lehetőség van (némileg korlátozott) DHCP beállításra is, de ehhez mindenképpen az Önök Hálózati szakembereire van szükség. Amennyiben a hálózat helyesen be van állítva, akkor az alábbi lehetőségek jelennek meg: (a mellékelt ingyenes szoftver feltelepítése után) A hálózati belépéshez érvényes hálózati jelszóra van szükség! Silvertech - Fin-Soft /36. oldal

33 Az internet Explorer (a Windows tartozéka) segítségével üzemszerűen megjeleníthető a kijelző képernyője, amin láthatóak az adatok is. - Működik az összes információs panel (fogyasztási és diagram paneljaival együtt) - Elérhetőek a beállítások, pl. látható, megváltoztatható a lekötött gázmennyiség. - Közvetlen hozzáférés a rendszervezérlő változókhoz (csak szakembereknek!) Ha a hálózaton keresztül kíván beállításokat megváltoztatni, mindenképpen vezetői jogosultságú jelszót használjon, majd a beállítások jelszópanelen ugyanazokat az adatokat adja meg! Ha nem így tesz, a rendszer elutasíthatja a változások elmentését. Azok a funkciók, amik helyi kezelést igényelnek (pl. a kazánok szerviz módja) csak megtekinthetők. Ugyancsak nem lehetséges a naplók törlése. A Webes hozzáférés csupán egy virtuális kezelőfelület, ezért azok a funkciók, amik a PLC-ben laphozzáféréses módon működnek, csak látszólagosak. Egybefüggő adatterület másolása nem lehetséges (a jelenlegi verziókban). Adatok exportálása más programok számára: fejlesztés alatt. A naplóknak csak az első 12 bejegyzése jeleníthető meg. További funkciók szüksége, egyeztetést igényel. Silvertech - Fin-Soft /36. oldal

34 Programfrissítés Vezérlőprogramjainkat folyamatosan fejlesztjük, így tartva lépést az állandóan megújuló, bővülő igényekkel Nagyjából 5-6 havonta szinte minden típusunkhoz elkészül egy frissebb, jobb algoritmusokkal működő, vagy több szolgáltatást nyújtó változat. Ugyan minden ügyfelünk, az egyedi igényeihez szabott megoldást kap, de mindig vannak olyan részek, amivel ezek az egyedi rendszerek is továbbfejleszthetők. Ha egy olyan újabb technológia jelenik meg, ami felhasználható az Önök rendszerénél, értesítjük a kapcsolattartójukat, a további részletek egyeztetésére. Önök jogosultak a program egy éven belüli egyszeri frissítésére (a következő verzióra) A szoftverfrissítés ingyenes, mindössze: Időpontot kell egyeztetni, mert a feltöltés csak a programozó tudja megtenni (jelszavas védelmek) A megváltozott funkciók oktatásához a megfelelő személyeknek rendelkezésre kel állniuk Egy órás programozói felügyelethez, és próbákhoz a szükséges felügyelő és kisegítő személyzet biztosítása. A frissítés további részleteiért keressen minket. Silvertech - Fin-Soft /36. oldal

35 Egyedi igények: Vállaljuk, egyedi igények kiszolgálását is. Ha a témakörrel kapcsolatban, bármi olyan megoldásra van szüksége, ami ebben a dokumentumban nem szerepel, helyszíni egyeztetés után, megvalósítjuk azt. Ez a rendszer még nagymértékben tovább bővíthető, fejleszthető. Ön, tudja, mire van szüksége, mi elkészítjük és szállítjuk. Néhány ötlet a lehetőségek közül: Bővített napló: - El tudjuk tárolni a fogyasztási adatokat és a beállítások összes változatát akár egy évre visszamenőleg. - Az adatokat külső USB adattárolóra menthetjük, erről PC-archiválást lehet végezni, így korlátlan mennyiségű adat tárolható. - Diagramok a PC képernyőre (csak hálózati kapcsolattal) o A fogyasztási adatok, bármilyen (ésszerű) részletességű megjelenítése a hálózat bármelyik, vagy kijelölt számítógépén. Riasztási bővítések: - Riasztásokkor küldése a beállított postafiókokra. - Minden belépésről (vagy kísérletről) értesítés küldése ben - Ha a korlátozó (akár üzemszerűen) egymás után 3..5-ször korlátozta, vagy leállította a kazánokat. (valószínűleg hibás a lekötött mennyiség) Sok kisebb fogyasztó: - Fogyasztási csoportok kezelése. (prioritásokkal) - Technológiai fogyasztók beszámítása, figyelemmel kísérése. - Több gázmérő kezelése. - Akár nyomást, vagy hőmérsékletet is figyelembe tud venni a szabályozáskor. Rádiós adatátviteli rendszerek. - Távoli-terminál mód (a kijelző és a vezérlés különböző helyen van) - Rádiós kapcsolat akár több gázmérővel. A további lehetőségekért hívjon minket. Silvertech - Fin-Soft /36. oldal

36 Megjegyzések a dokumentumhoz: A dokumentumban található ábrák, un. tervezési rajzok, eltérhetnek a valójában megjelent képektől. Az eltérések: - A szövegek, képek, ábrák körül nincs pontozott keret. - A dd/ mm/ yyyy helyett az aktuális dátumot olvashatja (ez a jel csak helyőrző) - A dátum/ idő jelölőkhöz képest, a valóságos méret változhat, mert az a kiírandó szövegtől függ! - Néhány mintaképernyőn olyan adat van, ami a valóságban soha sem fog megjelenni. A kiírt mintaadat, a mező kapacitását és nem az adatot tükrözi. - Az eredeti dokumentum aktív hivatkozásokkal van ellátva, a kékkel aláhúzott kifejezésre (+CTRL) kattintva a jelzett pontra ugrik a Word. Az elkészítés során különös figyelmet fordítottam a magyar nyelv helyes, pontos használatára, ettől függetlenül hibák előfordulhatnak. Ha ilyet talál, elnézést kérek! Köszönöm! A berendezésbe épített program, kijelzési képek, Fin-Soft és a Silvertech 2007 Mérnökiroda kft. szellemi tulajdona. Azt 3. félnek átadni, módosítani csak a fent említett két cég, előzetes írásbeli engedélyével lehetséges. Az átadott dokumentumokról biztonsági másolat készíthető, kizárólag archiválási céllal. A berendezés átadása során, nem kerül átadásra az irányító szoftverek eredeti forrásállománya, és a tárgykódok. A vezérlő elemek szoftvereit jelszó védi, letöltésük, monitorozásuk, módosításuk nem lehetséges. A beépített villamos kapcsolással és a szoftverekkel kapcsolatos minden jogot fenntartunk! A szerző: Együttműködő partner Finta László (Fin-Soft) programozás/ vezérléstechnika Juhász József Silvertech Mérnökiroda Kft Fax: 06/ info@finsoft.hu Tel: 06/ info@silvertech.hu Silvertech - Fin-Soft /36. oldal
