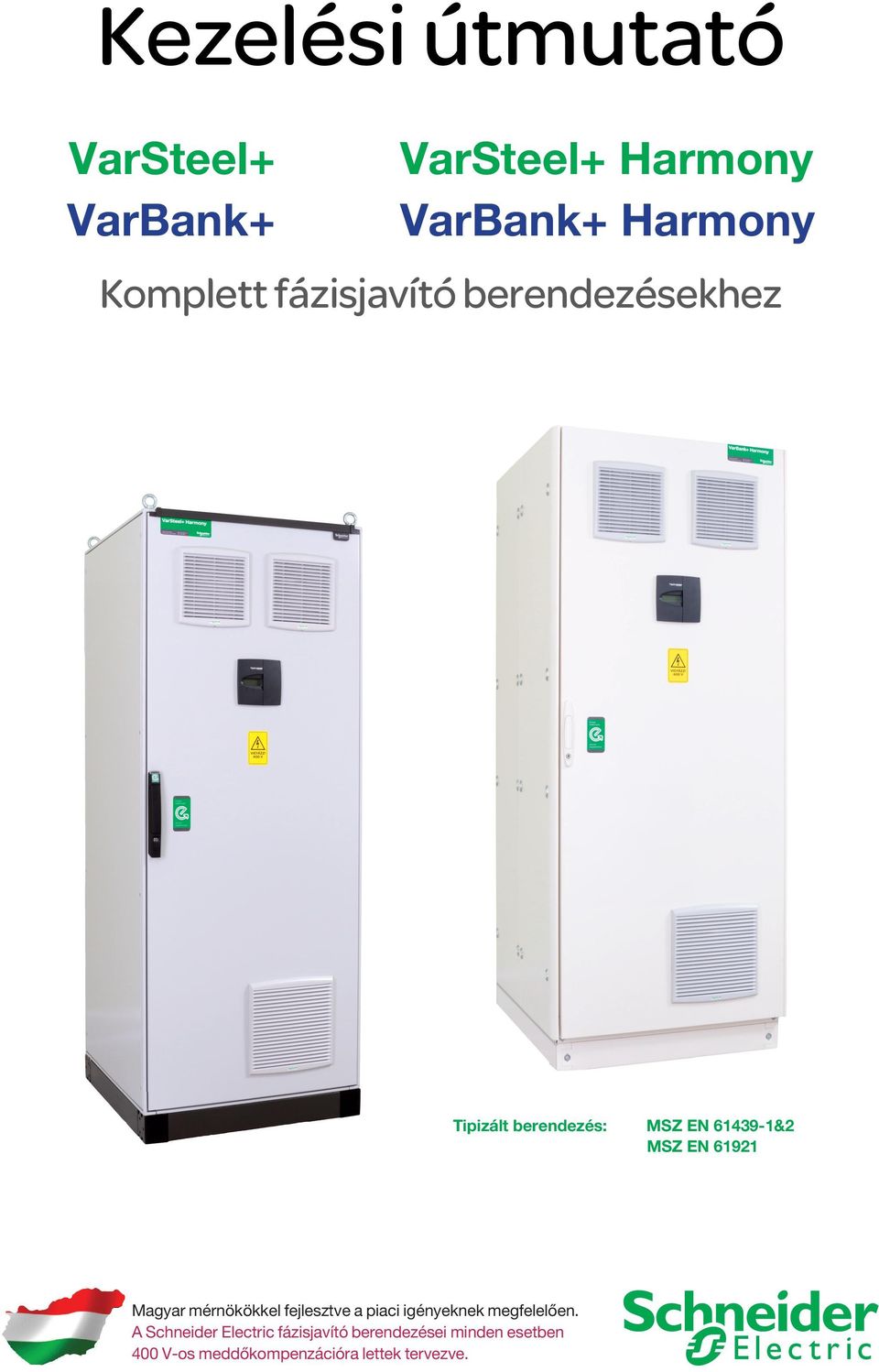

1 Kezelési útmutató VarSteel+ VarSteel+ Harmony VarBank+ VarBank+ Harmony Komplett fázisjaító berendezésekhez Tipizált berendezés: MSZ EN &2 MSZ EN Magyar mérnökökkel fejleszte a piaci igényeknek megfelelően. A Schneider Electric fázisjaító berendezései minden esetben 400 V-os meddőkompenzációra lettek tereze.

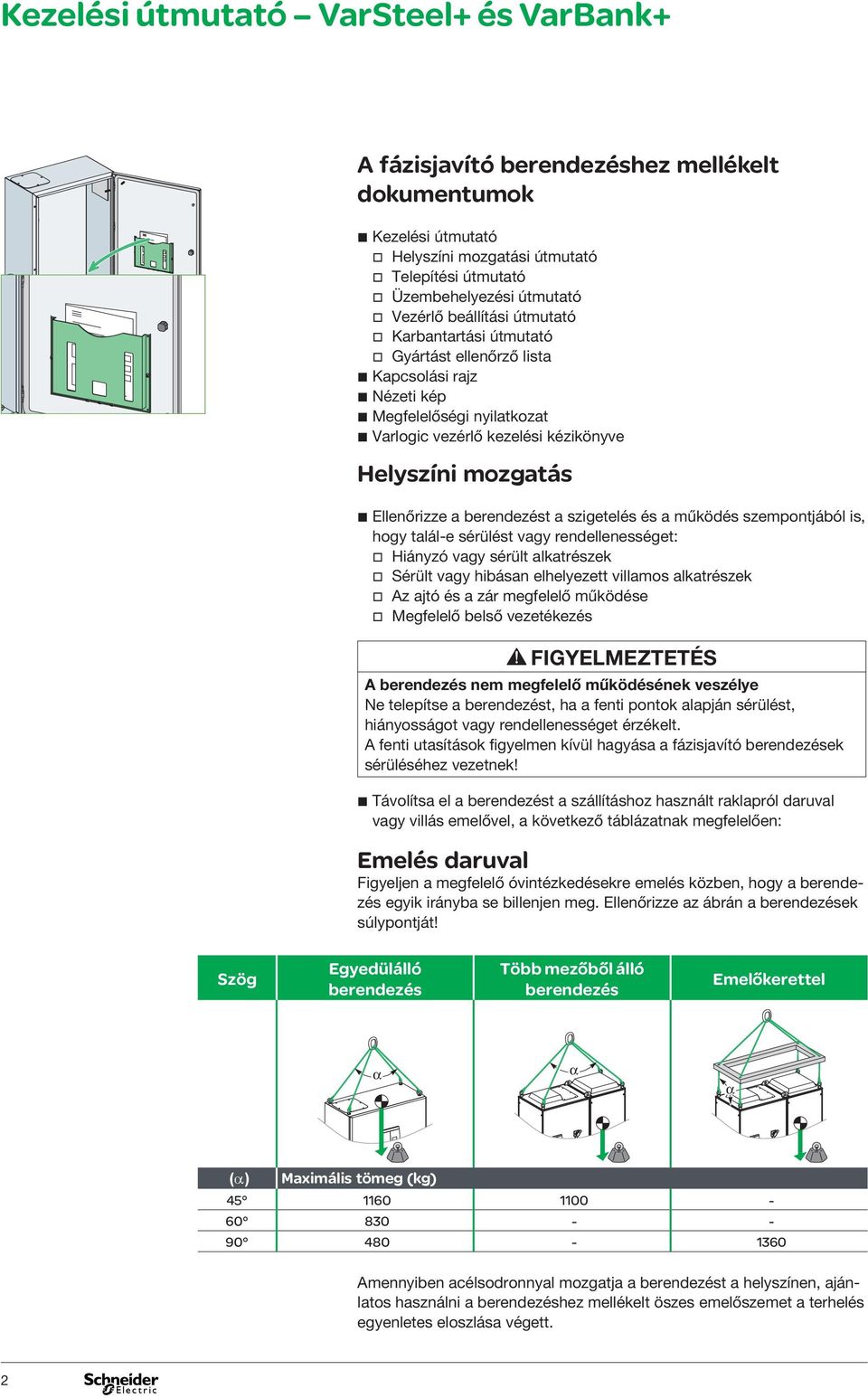

2 A fázisjaító berendezéshez mellékelt dokumentumok b Kezelési útmutató Helyszíni mozgatási útmutató Telepítési útmutató Üzembehelyezési útmutató Vezérlő beállítási útmutató Karbantartási útmutató Gyártást ellenőrző lista b Kapcsolási rajz b Nézeti kép b Megfelelőségi nyilatkozat b Varlogic ezérlő kezelési kézikönye Helyszíni mozgatás b Ellenőrizze a berendezést a szigetelés és a működés szempontjából is, hogy talál-e sérülést agy rendellenességet: Hiányzó agy sérült alkatrészek Sérült agy hibásan elhelyezett illamos alkatrészek Az ajtó és a zár megfelelő működése Megfelelő belső ezetékezés FIGYELMEZTETÉS A berendezés nem megfelelő működésének eszélye Ne telepítse a berendezést, ha a fenti pontok alapján sérülést, hiányosságot agy rendellenességet érzékelt. A fenti utasítások figyelmen kíül hagyása a fázisjaító berendezések sérüléséhez ezetnek! b Táolítsa el a berendezést a szállításhoz használt raklapról darual agy illás emelőel, a köetkező táblázatnak megfelelően: Emelés darual Figyeljen a megfelelő óintézkedésekre emelés közben, hogy a berendezés egyik irányba se billenjen meg. Ellenőrizze az ábrán a berendezések súlypontját! Szög Egyedülálló berendezés Több mezőből álló berendezés Emelőkerettel α α α (α) Maximális tömeg (kg) Amennyiben acélsodronnyal mozgatja a berendezést a helyszínen, ajánlatos használni a berendezéshez mellékelt öszes emelőszemet a terhelés egyenletes eloszlása égett. 2

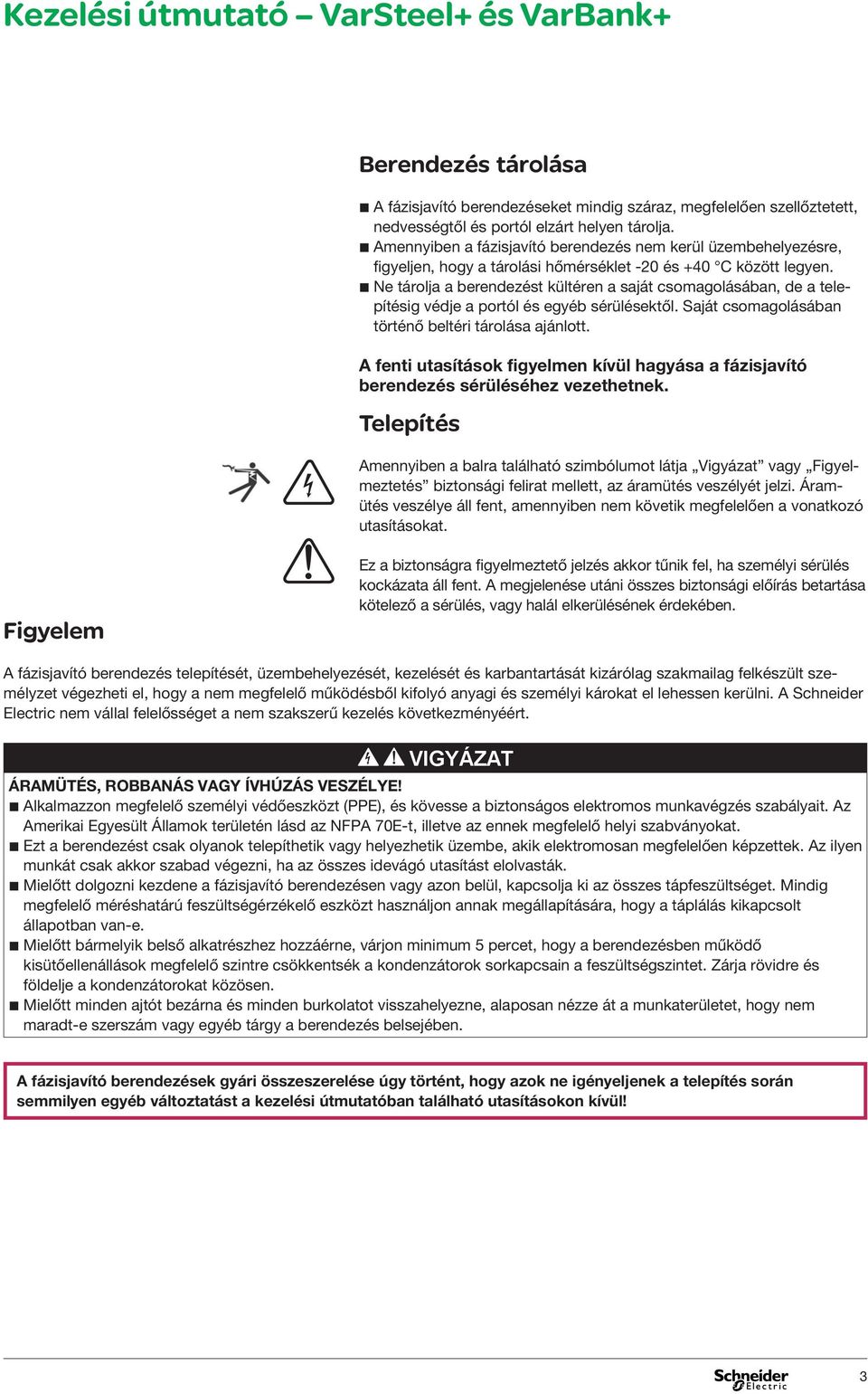

3 Berendezés tárolása b A fázisjaító berendezéseket mindig száraz, megfelelően szellőztetett, nedességtől és portól elzárt helyen tárolja. b Amennyiben a fázisjaító berendezés nem kerül üzembehelyezésre, figyeljen, hogy a tárolási hőmérséklet -20 és +40 C között legyen. b Ne tárolja a berendezést kültéren a saját csomagolásában, de a telepítésig édje a portól és egyéb sérülésektől. Saját csomagolásában történő beltéri tárolása ajánlott. A fenti utasítások figyelmen kíül hagyása a fázisjaító berendezés sérüléséhez ezethetnek. Telepítés Amennyiben a balra található szimbólumot látja Vigyázat agy Figyelmeztetés biztonsági felirat mellett, az áramütés eszélyét jelzi. Áramütés eszélye áll fent, amennyiben nem köetik megfelelően a onatkozó utasításokat. Figyelem Ez a biztonságra figyelmeztető jelzés akkor tűnik fel, ha személyi sérülés kockázata áll fent. A megjelenése utáni összes biztonsági előírás betartása kötelező a sérülés, agy halál elkerülésének érdekében. A fázisjaító berendezés telepítését, üzembehelyezését, kezelését és karbantartását kizárólag szakmailag felkészült személyzet égezheti el, hogy a nem megfelelő működésből kifolyó anyagi és személyi károkat el lehessen kerülni. A Schneider Electric nem állal felelősséget a nem szakszerű kezelés köetkezményéért. VIGYÁZAT ÁRAMÜTÉS, ROBBANÁS VAGY ÍVHÚZÁS VESZÉLYE! b Alkalmazzon megfelelő személyi édőeszközt (PPE), és köesse a biztonságos elektromos munkaégzés szabályait. Az Amerikai Egyesült Államok területén lásd az NFPA 70E-t, illete az ennek megfelelő helyi szabányokat. b Ezt a berendezést csak olyanok telepíthetik agy helyezhetik üzembe, akik elektromosan megfelelően képzettek. Az ilyen munkát csak akkor szabad égezni, ha az összes ideágó utasítást elolasták. b Mielőtt dolgozni kezdene a fázisjaító berendezésen agy azon belül, kapcsolja ki az összes tápfeszültséget. Mindig megfelelő méréshatárú feszültségérzékelő eszközt használjon annak megállapítására, hogy a táplálás kikapcsolt állapotban an-e. b Mielőtt bármelyik belső alkatrészhez hozzáérne, árjon minimum 5 percet, hogy a berendezésben működő kisütőellenállások megfelelő szintre csökkentsék a kondenzátorok sorkapcsain a feszültségszintet. Zárja röidre és földelje a kondenzátorokat közösen. b Mielőtt minden ajtót bezárna és minden burkolatot isszahelyezne, alaposan nézze át a munkaterületet, hogy nem maradt-e szerszám agy egyéb tárgy a berendezés belsejében. A fázisjaító berendezések gyári összeszerelése úgy történt, hogy azok ne igényeljenek a telepítés során semmilyen egyéb áltoztatást a kezelési útmutatóban található utasításokon kíül! 3

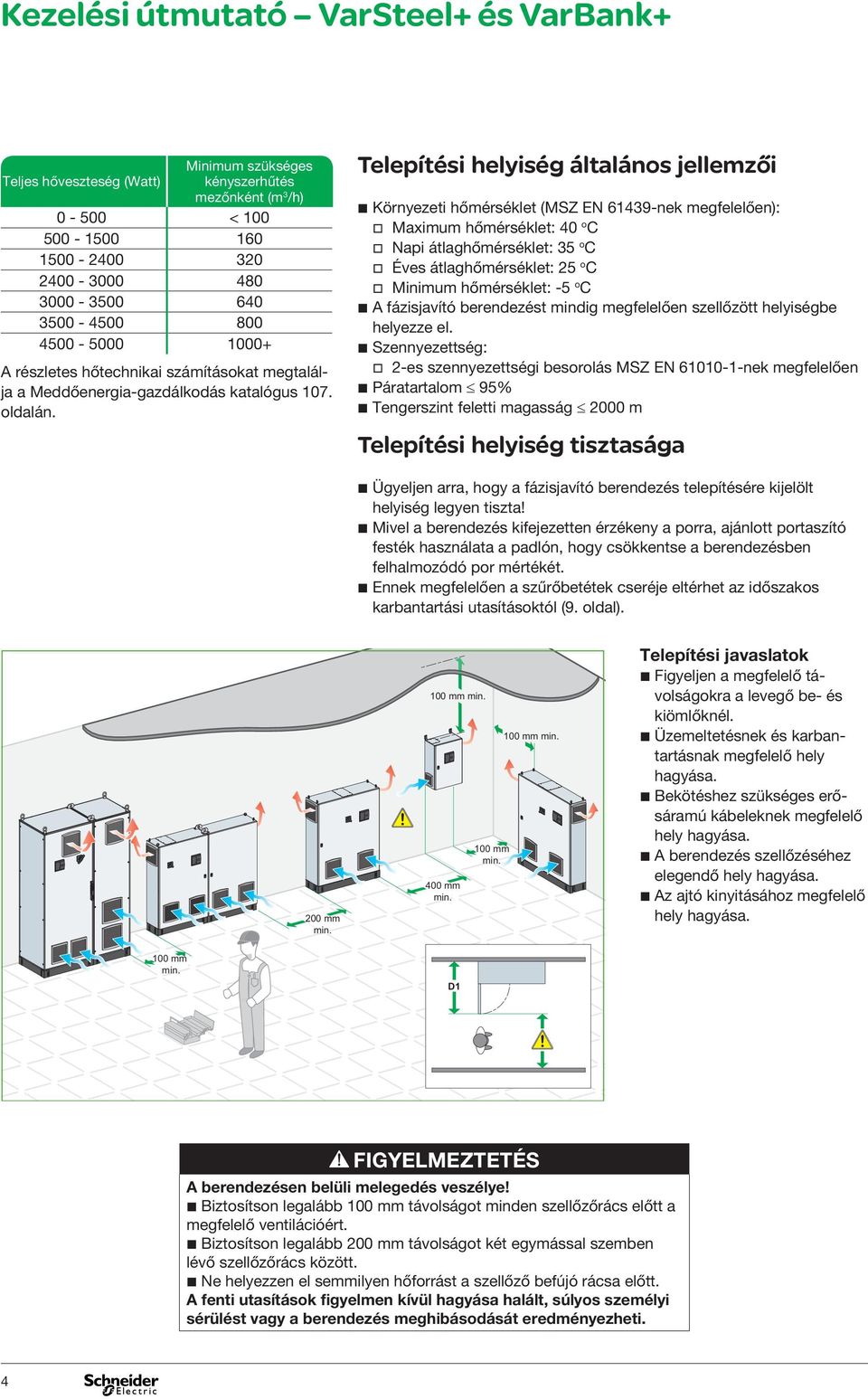

4 Minimum szükséges Teljes hőeszteség (Watt) kényszerhűtés mezőnként (m 3 /h) < A részletes hőtechnikai számításokat megtalálja a Meddőenergia-gazdálkodás katalógus 107. oldalán. Telepítési helyiség általános jellemzői b Környezeti hőmérséklet (MSZ EN nek megfelelően): Maximum hőmérséklet: 40 o C Napi átlaghőmérséklet: 35 o C Ées átlaghőmérséklet: 25 o C Minimum hőmérséklet: -5 o C b A fázisjaító berendezést mindig megfelelően szellőzött helyiségbe helyezze el. b Szennyezettség: 2-es szennyezettségi besorolás MSZ EN nek megfelelően b Páratartalom 95% b Tengerszint feletti magasság 2000 m Telepítési helyiség tisztasága b Ügyeljen arra, hogy a fázisjaító berendezés telepítésére kijelölt helyiség legyen tiszta! b Miel a berendezés kifejezetten érzékeny a porra, ajánlott portaszító festék használata a padlón, hogy csökkentse a berendezésben felhalmozódó por mértékét. b Ennek megfelelően a szűrőbetétek cseréje eltérhet az időszakos karbantartási utasításoktól (9. oldal). 200 mm min. 100 mm min. 400 mm min. 100 mm min. 100 mm min. Telepítési jaaslatok b Figyeljen a megfelelő táolságokra a leegő be- és kiömlőknél. b Üzemeltetésnek és karbantartásnak megfelelő hely hagyása. b Bekötéshez szükséges erősáramú kábeleknek megfelelő hely hagyása. b A berendezés szellőzéséhez elegendő hely hagyása. b Az ajtó kinyitásához megfelelő hely hagyása. 100 mm min. D1 FIGYELMEZTETÉS A berendezésen belüli melegedés eszélye! b Biztosítson legalább 100 mm táolságot minden szellőzőrács előtt a megfelelő entilációért. b Biztosítson legalább 200 mm táolságot két egymással szemben léő szellőzőrács között. b Ne helyezzen el semmilyen hőforrást a szellőző befújó rácsa előtt. A fenti utasítások figyelmen kíül hagyása halált, súlyos személyi sérülést agy a berendezés meghibásodását eredményezheti. 4

5 Telepítéshez szükséges előkészületek b Ellenőrizze a padló egyenletességét és ízszintességét. b Ne helyezzen semmilyen tárgyat a berendezés hátuljához és ne nyomja neki semminek a berendezést mm 2 mm max. Egyenletesség ellenőrzése Teljesítmény (kar 400 V-on) Keresztmetszet (Cu. mm2) x x 185 Bekötéshez szükséges erősáramú kábelek méretezése b Ajánlott kábeltípus: 1000 V, 105 o C b A kábeleket a néleges áramerősség 1,5-szörösére kell méretezni. b A táblázatban mellékelt keresztmetszetek csak informatí adatok, melyek nem eszik figyelembe a kábel hosszát, a telepítés módját (kábeltálca agy csatorna) és a ezető körül környezeti hőmérsékletet. b A kábeleket mindig az MSZ EN es és az MSZ EN es szabányoknak megfelelően méretezze. b A berendezés üzemi áramát legegyszerűbben a kar*1,44-es szorzóal lehet kiszámolni, így a megfelelő amperitáshoz méretezni a bekötést. A fázisjaító berendezés szakaszolhatósága b A szükséges mérések elégzéséhez fontos, hogy áramtalanítható legyen a berendezés. b A későbbi jaítások, bőítések és karbantartás biztosításához egyaránt szükséges a szakaszolható leágazás használata. b Amennyiben magasabb zárlati szilárdságra an szüksége, mint 50 ka, úgy a betáp oldalon zárlatkorlátozó eszköz használata szükséges (kiétel VarBank és VarSteel 55 karig, ahol 80 ka). Áramerősség mérése az automatikus fázisjaító berendezés esetén ÁV S1 S2 a ezérlőbe b Az áramáltó szekunder oldala a ezérlőnek megfelelő méretezésű (x/5a agy x/1a) és pontossági osztályú (Varlogic RT6 és NRC12 esetén 2%, Varlogic NR6-12 esetén 5%) legyen. b Az áramáltó teljesítménye nagyobb, mint 5 VA. b Az áramáltót mindig a berendezés és a meddőkompenzációt igénylő berendezés fölé kell a hálózatban telepíteni. Globális kompenzáció esetén az áramáltót közetlenül a transzformátor szekunder oldali édelmi készüléke után kell telepíteni. b A fázisjaító berendezéshez minden esetben dedikált áramáltót használjon, hogy elkerülje a ezérlő nem megfelelő működését. 5

6 ÁV A Varlogic ezérlő bekötése Sorkapcsok Varlogic Földelés Vezérlőfeszültség (1) b A fázisjaító ezérlőhöz dedikált áramáltót a L1-en kell telepíteni és a berendezés megfelelő sorkapcsaira csatlakoztatni. b Az L2 és L3-as fázisról pedig feszültség jelet kell biztosítani a Varlogic ezérlő számára a megfelelő működés érdekében. b A berendezés gyári kialakításának köszönhetően a leálasztó transzformátor és a ezérlő számára szükséges tápfeszültség is adott. Ezeket a jeleket a berendezés a sínezéséről biztosítja, így azok külön bekötése nem szükséges. b A ezérlőáramkört minden berendezésben L karakterisztikájú kismegszakítóal édünk a leálasztó transzformátor előtt és után egyaránt, így 100 ka-es zárlati szilárdságot biztosíta annak (100% Icu/Ics). (1) Betáp szakaszoló agy édelmi berendezés. K L A berendezés sorkapocskiosztása b A fázisjaító berendezések sorkapocskiosztása egységesített lett a könyebb kezelés érdekében. b A sorkapcsok száma áltozhat annak megfelelően, hogy 6 agy 12 kimenetes ezérlő lett használa, illete a fokozatok számának megfelelően. b Az áramáltó szekunder ezetékezéséhez ajánlott 2,5 mm 2 -es ezeték, míg a többi sorkapocs kiezetéshez elég az 1 mm 2 -es ezeték használata. Sorkapocskiosztás VarSteel+ VarBank+ Áramáltó szekunder oldala* Generátoros üzemmód *Az áramáltó sorkapcsai gyárilag röidre annak zára. Vezérlő riasztás kimenete Ventilátor ezérlés Fázisjaító fokozatok mm 2 min mm 2 max Áramáltó szekunder oldalának bekötése b Csatlakoztassa az 1-es és 2-es sorkapocs kimenetéhez az áramáltó szekunder égződését (minimum 2,5 mm 2 -es kábellel). b A kábelek megfelelő csatlakoztatása után táolítsa el a röidrezáró bontókapcsot. VIGYÁZAT Semmilyen körülmények között ne áltoztassa meg a fokozatok kapcsolási késleltetését 50 másodperc alá. Mielőtt bármilyen munkálatot égezne a ezérlőáramkörön, zárja röidre a mérőáltó sorkapcsokat! 1 2 6

7 Varlogic NR6-12 és NRC12 programozása b A gyártási folyamat égén minden fázisjaító ezérlőberendezést előkonfigurálunk az üzembehelyezés megkönnyítése égett. b A köetkező paraméterek áltoztatása szükséges lehet: Kijelző nyele: EN, DE, FR stb. Cos φ célérték beállítása Áramáltó áttételének beállítása Megjegyzés: Részletes kezelési útmutatót megtalálja a berendezés dokumentum tartojában angol nyelen, agy magyarul weboldalunkon. Varlogic NR6-12 ezérlő 2 5 Fontos! b Összegző áramáltó használata esetén ellenőrizze az áramáltók megfelelő bekötését, illete az összegző áramáltó áttételét. b Generátoros üzemmód esetén győződjön meg, hogy a ezérlő nem üzemel, miközben beköti a szükséges ezetékeket. 1 4 Vezérlő üzembehelyezési lépések Műelet Kijelző 3 Kapcsolja be a berendezést COMMISS Nyomja meg az enter gombot az üzembehelyezés megkezdéséhez CODE? Kijelző Nyomógombok Nyomógomb takaró ajtó Ajtó nyitása Hibajelzések Tartsa lenyoma a gombokat 2 másodpercig, majd nyomja meg az enter gombot Válassza ki a kíánt nyelet a és gombok segítségéel, majd nyomja meg az enter gombot Állítsa be az áramáltó áttételét a és gombok segítségéel, majd nyomja meg az enter gombot Állítsa be a kíánt cos φ célértéket a és gombok LANGUAG CT COS PHI VERIFY segítségéel, majd nyomja meg az enter gombot Az automatikus üzembehelyezés befejezéséhez nyomja meg az enter gombot. Amennyiben meg akarja áltoztatni beállításokat, az esc gombbal tud isszalépni a menüben WAIT.. A kapcsolási értékhatárt (C/K) a ezérlő automatikusan beállítja az ellenőrzési folyamat részeként A berendezés megfelelően be lett állíta és üzemkész *OK* (1) VIGYÁZAT Semmilyen körülmények között ne áltoztassa meg a fokozatok kapcsolási késleltetését 50 másodperc alá. (1) Amennyiben hibát jelez a ezérlő az üzembehelyezés során, ellenőrizze a hibaüzenetet és köesse a köetkező oldalon található megfelelő utasításokat. b Amennyiben a ezérlő sokáig nem csinál semmit, figyeljen a kijelzőn az I LOW jelzésre, ami alacsony szekunder áramerősséget jelent. b A beállított értékeket a MAN.SET menüben ellenőrizheti. 7

8 Előforduló hibaüzenetek üzembehelyezés alatt Vezérlő kijelzőjén látható üzenet Lehetséges indok Megoldás Nem jelenik meg semmi a kijelzőn b A ezérlő nem kap tápfeszültséget Ellenőrizze a ezetékeket, illete a feszültség meglétét a ezérlő sorkapcsain b Túlfeszültség A ezérlő cseréje szükséges I LOW (alacsony áramerősség) b Nem megfelelő ezetékezés Ellenőrizze az áramáltó telepítési helyét (L1), illete a sorkapocs kimeneteknél a bontókapocs eltáolítását b Túlméretezett áramáltó, agy túl alacsony terhelés Ellenőrizze az áramáltó beállítását, hogy az megfelelően lett kiálaszta b Meghibásodott áramáltó Az áramáltó cseréje szükséges A3 agy A5-ös hibaüzenet (abnormális agy kapacití Cos φ) b Áramáltó hibás bekötése b Nem megfelelő néleges feszültség beállítás Ellenőrizze az áramáltó telepítési helyét (L1), illete a sorkapocs kimeneteknél a bontókapocs eltáolítását Ellenőrizze a ezérlő feszültség beállítását (LL kijelző) b Fix kondenzátortelep jelenléte Kapcsolja ki az A5-ös riasztást A1-es hibaüzenet (hiányzó fokozat agy teljesítmény) b Áramáltó hibás bekötése b Tápfeszültség hiánya Ellenőrizze az áramáltó telepítési helyét (L1), illete a sorkapocs kimeneteknél a bontókapocs eltáolítását Ellenőrizze a tápfeszültséget édő kismegszakító állapotát b Hibás C/K beállítás Manuálisan állítsa be a C/K értéket b Cos φ célérték alkalmanként nem elérhető Kapcsolja ki az A1-es riasztást b Cos φ célérték túl magas Igazítsa a Cos φ célértéket a szükséges mértékig b Nem elégséges meddőteljesítmény Bőítse fázisjaító berendezését Hibaüzenetek az üzemelés alatt Varlogic NR6-12 és NRC12 esetén Hibajelzés Hibaüzenet Lehetséges indok Vezérlő műelete száma 1 Hiányzó fokozat / teljesítmény 2 Bizonytalan szabályozás 3 Abnormális Cos φ Nem megfelelő ezetékezési beállítás Alulméretezett berendezés Túl alacsony C/K érték Hibás kapcsolási program kiálasztása Meghibásodott kondenzátor(ok) Hibás ezetékezés Kapacití hálózat Túl alacsony áramerősség Ha a fokozatok leálasztása be an kapcsola, kapcsolja ki a berendezést 10 percre Alapból ez nincs beállíta a ezérlőben 4 Alacsony feszültség - Válassza le a berendezést a hálózatról 5 Túlkompenzálás 6 Nem megfelelő hálózati frekencia Nem megfelelő ezetékezési beállítás A fix fokozatok hibás használata Hibás agy instabil hálózati frekencia érzékelése A berendezés működése leáll Ebben az esetben nem indul el újra önmagától 7 Túláram Alulméretezett áramáltó - 8 Túlfeszültség - Fokozatok ideiglenes lekapcsolása 9 Túlmelegedés Környezeti hőmérséklet túl magas Nem működő kényszerhűtés 10 Túl magas THD U Magas felharmonikus torzítás Rezonancia Fokozatok automatikus lekapcsolása, majd azok késleltetett isszakapcsolása Fokozatok automatikus lekapcsolása, ha ez be an állíta a ezérlőben Alapból ez nincs beállíta a ezérlőben 11 (1) Berendezés túlterhele Felharmonikus torzítás, rezonancia Fokozatok ideiglenes lekapcsolása 12 (1) Berendezés meghibásodása Meghibásodott kondenzátor(ok) - (1) Kizárólag Varlogic NRC12 esetén 8

9 Karbantartás ütemezése b Karbantartási munkálatok elégzése előtt ellenőrizze a hálózaton léő terheléseket, hogy azok aránya és típusa nem áltozott. b Mérje meg a hőmérsékletet a berendezésen belül, illete a felharmonikus torzítás és feszültségingadozás mértékét a illamos hálózaton üzemi terhelés alatt. A fenti mérések szükségesek a illamos hálózaton történt áltozások köetésére, hogy megbizonyosodjon a fázisjaító berendezés toábbra is megfelel az alkalmazáshoz. Karbantartási periódus Hálózat felmérése és működési körülmények ellenőrzése Bekapcsolása Berendezés Lekapcsolása Karbantartáshoz szükséges képzettség szintje Terhelések áltozása Éente X 2 Hőmérséklet, feszültség és harmonikus torzítás felmérése Éente X 3 Megfelelő működés ellenőrzése és kimérése Varlogic ezérlő beállításainak és hibaüzenetek ellenőrzése Éente X 1 Kapacitás kimérése Éente X 3 Csatlakozások ellenőrzése Vezetékek megfelelő meghúzónyomatékának ellenőrzése Vizuális ellenőrzés Első hónap után majd éente X 2 Burkolat épsége Éente X 1 Berendezés tisztasága Éente X 1 Termosztát ellenőrzése Éente X 1 Fokozatédelmek ellenőrzése Éente X 1 Betápédelem ellenőrzése Éente X 1 Fojtótekercsek épsége Éente X 1 Földelés épsége Éente X 1 Komponensek ütemezett cseréje (általános működési körülmények esetén) Kondenzátor + mágneskapcsoló (ées átlaghőmérséklet 35 o C) 8 é után X 3 Kondenzátor + mágneskapcsoló (ées átlaghőmérséklet 25 o C) 14 é után X 3 Megjegyzés: Amennyiben nem mérte a kondenzátorok kapacitását, úgy azok cseréje 7 é után ajánlott. Ventilátor szűrőbetét (beömlő) 1-2 éente X 1 Kiömlő szűrőbetét 1-2 éente X 1 Karbantartási igényéel forduljon bizalommal eőszolgálatunkhoz. Amennyiben toábbi információra lenne szüksége keresse fel a weboldalt: b Varlogic NR6-12 és NRC kezelési útmutató b Szabánymegfelelőségi nyilatkozat b Nézeti képek, AutoCAD és Eplan rajzok b Kapcsolási rajzok b Meddőenergia-gazdálkodási katalógus b Rendelési űrlap 9

10 Fázisjaító berendezés gyártást ellenőrző lista 1. A kondenzátorok feszültségszintje és teljesítménye a műszaki adatlapnak megfelelő. 2. A fojtótekercsek hangolási tényezője és teljesítménye a műszaki adatlapnak megfelelő. 3. A berendezés fokozataihoz megfelelő mágneskapcsolók lettek használa. 4. Az oladóbiztosító betétek megfelelően lettek méreteze a fokozatok édelméhez. 5. A berendezés kapcsolási rajzának megfelelően történt az alkatrészek bekötése. 6. Fojtótekercs használata esetén a hőédelmi relé megfelelően an beköte a mágneskapcsolóba. 7. A ezetékek bekötése és meghúzása megfelelő. 8. Az egyéb alkatrészek (tálca, rézsín, kalapsín) rögzítései ellenőrize lettek. 9. A ezetékek rögzítése a szigetelési előírásoknak megfelelően történt. 10. A takaróelemek méretezése és rögzítése érintésédelmi szempontból megfelelő, nyitott ajtónál is. 11. A sorkapcsok jelölése a tereknek megfelelően történt. 12. Az áramáltó sorkapocs kimenetei röidre lettek zára. 13. A berendezés alkatrészei megfelelően lettek földele. 14. A Varlogic ezérlő kényszerhűtés ezérlése 33 o C-ra lett beállíta, és üzembehelyezéshez előkonfigurált állapotban an. 15. A berendezésnek megfelelő kezelési útmutató biztosíta lett a berendezéshez. 16. A berendezésnek megfelelő nézeti kép, kapcsolási rajz és megfelelőségi nyilatkozat biztosíta lett a berendezéshez. 17. A berendezésnek megfelelő matricák (400V!; Energiahatékonyság; Termékcsalád; Érintéseszély; Műszaki adatlap) biztosíta a berendezéshez. 18. Külsérelmi nyomok nem találhatóak a berendezésen. Berendezés rendelési száma: Berendezés sorozatszáma: Ellenőrize: Budapest, Aláírás: Termékeinket folyamatosan fejlesztjük, a katalógusban közölt információk érényességéről kérjük, érdeklődjön. Schneider Electric Hungária Villamossági Zrt Budapest, Hauszmann Alajos u. 3/b telefon: , fax: Schneider Veőszolgálat telefon: , fax: hu-eoszolgalat@schneider-electric.com SE259/ /08 10

11 Üzembelyezési jegyzőköny* Ellenőrzés: A fázisjaító berendezés esetén ellenőrizendő lépések 1. A kondenzátorok néleges feszültségszintje magasabb, mint a hálózaton alaha rögzített legmagasabb feszültségszint. 2. A fázisjaító berendezés telepítése a onatkozó utasítások figyelembe ételéel történt. 3. A illamos hálózat felkészített a fázisjaító berendezés leálasztására 10%-nál nagyobb feszültségingadozás esetén. 4. Győződjen meg róla, hogy minden egyes modul külön édelemmel rendelkezik. 5. Győződjön meg róla, hogy a kondenzátorok elé kondenzátor mágneskapcsoló an csatlakoztata (áramlökés korlátozó tekercseléssel rendelkező mágneskapcsoló). 6. A fázisjaító berendezés tiszta, pormentes, kémiai füstöktől mentes helyiségben lett telepíte és nem érheti esőíz a berendezés belsejét. 7. A Varlogic ezérlő 60 másodperces fokozat isszakapcsolási késleltetésre an beállíta. 8. A fojtótekercseléssel ellátott berendezés betáp szakaszolási, agy zárlatkorlátozó édelemmel an elláta. 9. Az összes ezeték nyomatékra húzásának ellenőrzése (minden legyártott berendezésnél ez kötelező izsgálat). 10. Ellenőrizze az áramáltó telepítési helyét a hálózaton az útmutató szerint (5. oldal), illete hogy az megfelelően csatlakozik a ezérlőhöz (6. oldal). 11. Az áramáltó az L1 fázisra, míg a feszültség bemenetek az L2 és L3 fázisra lettek csatlakoztata. 12. Fojtott berendezés esetén ellenőrizze, hogy a nulla csatlakoztata an-e a fokozatok sorkapcsaihoz. 13. Győződjön meg róla, hogy a betáp oldalon bekötött ezetékek megfelelnek a berendezés maximális áramfelétele nyújtotta elárásoknak. 14. Győződjön meg róla, hogy a fokozatok édelmét szolgáló oladóbiztosító betétek megfelelően lettek méreteze és csatlakoztata az aljzathoz, illete hogy az aljzat rendeltetésszerűen be an kapcsola. 15. Győződjön meg róla, hogy a berendezés megfelelően földele lett.

12 Ellenőrzés: Fojtott berendezés esetén külön ellenőrizendő 16. Tilos fojtott és nem fojtott fázisjaító berendezést ugyanazon a gyűjtősínen üzemeltetni, mert párhuzamos rezonanciák alakulnak ki, amely kritikus felharmonikus torzítást okoz Táolítsa el a fojtó nélküli fázisjaító berendezést a hálózatról. 17. Ellenőrizze a fojtótekercsekhez csatlakoztatott kondenzátorok feszültségszintjét: magasabbnak kell lennie, mint a hálózat néleges feszültsége. Ne használjon a hálózat néleges feszültségéel megegyező feszültségű kondenzátorokat fojtott kiitelű berendezésekben! %-os fojtótekercs esetén V-os, 14%-os fojtótekercs esetén V-os kondenzátorok annak a berendezésben. 18. Győződjön meg róla, hogy a kondenzátorok és fojtótekercsek külön-külön földele annak. 19. Győződjön meg róla, hogy a fojtott fázisjaító berendezés a megfelelően méretezett kényszerhűtéssel felszerelt. 20. Ellenőrizze, hogy a fojtótekercsek hőédelmi reléje megfelelően csatlakozik a fokozathoz tartozó mágneskapcsoló ezérlőköréhez. Bekapcsolás után közetlenül ellenőrizendő Bármilyen működtetés előtt ellenőrizze, hogy a berendezés feszültségszintje megfelelő és folyamatos. A fázisjaító ezérlő nem használható a feszültség hiányának ellenőrzésére. 22. Győződjön meg róla, hogy a berendezés teljes terhelése alatt a ezérlő megfelelően kapcsolja a fokozatokat. 23. Két-három óra elteltéel ellenőrizze a ezérlő által mért hőmérséklet-áltozást a berendezésben. Kérjük írja be a beállított értéket a rubrikába! A Varlogic ezérlő beállításai 24. Áramáltó áttételének beállítása Amennyiben a kezdő fokozat értéke túl alacsony az áramáltó áttételéhez képest, úgy szükséges a C/K érték beállítása. 25. Cos φ célérték beállítása. Berendezés sorozatszáma: Üzembehelyezés helyszíne és dátuma: Üzembehelyező aláírása:..... Megrendelő aláírása: *A fázisjaító berendezésre a Schneider Electric a garanciát csak szakképzett személyzet által megfelelően dokumentált üzembehelyezés esetén tudja biztosítani.
