1 Intelligent Heating Telepítési útmutató DTCE DTIK DSM3 DTIV

2

3 0 Tárgymutató 1 Bevezető Biztonsági utasítások Útmutatás a telepítéshez A rendszer áttekintése Funkcionális áttekintés Általános tudnivalók a telepítésről Rögzítési módszerek A C-C távolság kiszámítása A telepítés megtervezése A telepítési terület előkészítése Az elemek telepítése A fűtőelemek telepítése Alkalmazások Alkalmazások áttekintése Tető- és ereszcsatorna fagyvédelme Hó olvasztása talajterületeken Csövek fagyvédelme Terep/melegágy fűtése A telepítés befejezése Termosztát csatlakoztatása Bevezető A jelen telepítési útmutatóban az elem kifejezés egyaránt vonatkozik a fűtőkábelekre és a fűtőszőnyegekre. A fűtőkábel vagy fűtőszőnyeg kifejezések használata esetén az adott utasítás csak a megjelölt típusú elemre vonatkozik. A jelen telepítési útmutató az alábbiakban bemutatja a tárgyalt fűtőelemek rendeltetésszerű használatának bizonyos módjait. A további alkalmazásokat illetően forduljon a helyi értékesítési irodához. 1.1 Biztonsági utasítások Soha ne vágja vagy rövidítse le a fűtőelemet. A fűtőelem elvágása esetén a garancia érvénytelenné válik. A hidegvezetők és szőnyegek csak a követelmények teljesítése céljából vághatók vagy rövidíthetők. Az elemeket mindig a helyi építési előírásoknak és huzalozási szabályoknak, valamint a jelen telepítési útmutató előírásainak megfelelően kell telepíteni. Az ezeknek nem megfelelő telepítés akadályozhatja az elem működését, vagy biztonsági kockázatot jelenthet, és érvénytelenné teszi a garanciát. Biztosítsa, hogy az elemek, a hidegvezetők, a csatlakozódobozok és az egyéb elektromos komponensek a telepítés idején és utána ne kerülhessenek érintkezésbe vegyi vagy tűzveszélyes anyagokkal. DEVI VIFSV247 1

4 Az elemeket csak hivatásos villanyszerelő kötheti be, fix csatlakoztatással. Telepítés és szervizelés előtt minden áramkör ellátását kapcsolja le. Nem szabad, hogy a végfelhasználó közvetlenül hozzáférjen az áramforráshoz való csatlakoztatáshoz. Minden fűtőkábel-árnyékolást földelni kell a helyi villamossági előírásoknak megfelelően, és FI-reléhez (RCD) kell őket csatlakoztatni. Az FI-relé javasolt leoldási árama 30 ma, ami maximum 300 ma-ig növelhető, amennyiben kapacitív áram túlterhelés miatti leoldást okoz. A fűtőelemeket olyan kapcsolón keresztül kell csatlakoztatni, amely valamennyi pólusán lehetővé teszi a lekapcsolást. Az elemet megfelelő paraméterű biztosítékkal vagy megszakítóval kell ellátni, ez pl. 10/13 A lehet 1,5 mm-es 2 hidegvezető esetén vagy 16/20 A 2,5 mm-es 2 hidegvezető esetén. ❺ ❻ ❼ ❷ ❹ ❸ ❶ 1. Fűtőkábel 2. Termosztát 3. Érzékelő 4. Árnyékolás 5. FI-relé 6. Omnipoláris kapcsoló 7. Biztosíték Csatlakozások Fázis fekete Nulla kék Föld árnyékolás A fűtőelem jelenlétét egyértelművé kell tenni figyelmeztető jelzések elhelyezésével a tápcsatlakozó szerelvényeinél és/vagy jól látható helyeken, elegendő sűrűséggel a kör nyomvonala mentén; a telepítés valamennyi villamossági dokumentációjában fel kell tüntetni. Soha ne lépje túl az adott alkalmazás maximális hősűrűségét (W/m). 2 2 VIFSV247 DEVI

5 1.2 Útmutatás a telepítéshez A termék nem tartalmaz káros anyagokat. Száraz, meleg helyen tartandó, +5 C és +30 C közötti hőmérsékleten. Megfelelően készítse elő a telepítési helyet az éles tárgyak, szennyeződés stb. eltávolításával. A telepítés előtt és közben rendszeresen mérje meg az ohmos és a szigetelési ellenállást. Az elemek nem érintheti vagy keresztezhetik önmagukat vagy más elemeket. Biztosítani kell az elemek hőmérséklet-szabályozását és azt, hogy 10 C feletti környezeti hőmérsékleten ne működjenek. Az elemeket, és különösen a csatlakozásokat óvni kell a feszüléstől és a deformációtól. Ne fektesse a fűtőelemeket falak vagy rögzített akadályok alá. Az elemek ne kerüljenek kapcsolatba szigetelőanyaggal, egyéb hőforrásokkal és kompenzátorokkal. 1.3 A rendszer áttekintése Deviflex Tető- és ereszcsatornarendszerek fagyvédelme Hó és jég olvasztása talajterületeken Csőrendszerek fagyvédelme Terep/melegágy fűtése DTCE F F A T DTIK - F aszfaltban - - DSM3 - T - F korszerűsítéshez DTIV - - F - F A Fő ajánlás az adott alkalmazáshoz. Alkalmazható, de vannak jobb lehetőségek. T Az adott alkalmazáshoz tervezve és jóváhagyva. - Nem alkalmazható! Tilos a használata! 1.4 Funkcionális áttekintés 1. Elem 2. C-C távolság 3. Hidegvezető csatlakoztatása 4. Hidegvezető 5. Csatlakozódoboz (ha van) 6. Érzékelő 7. Termosztát DEVI VIFSV247 3

6 2 Általános tudnivalók a telepítésről 2.1 Rögzítési módszerek Deviclip Twist Betonacélhálón történő használatra. Deviclip CC A pontos C-C távolság (1 cm-es lépésekben) megtartásához a vízszintes felületeken, UV-álló. Devifast A pontos C-C távolság (2,5 cm-es lépésekben) megtartásához a vízszintes felületeken beágyazás előtt. Réz kivitelben is elérhető tetőre való telepítéshez. Deviclip Gutter A pontos C-C távolság (1 cm-es lépésekben) megtartásához az ereszcsatornákban, UV-álló. Deviclip Guard Hook Kábelek rögzítésére a hófogókhoz és a tetőperemhez, UV-álló. Deviclip Relief Lefolyócsőben lógó kábelek tehermentesítésére. Spaceclip Kábelek rögzítésére és az éles szélektől való eltávolításukra. Devifast Double Kábelhurok rögzítésére a lefolyócsőben. DEVI Aluminium Tape A hatékony hőátadás biztosítására. Deviclip Roof Hook Kábelek rögzítésére a tetőcsavarokhoz, UV-álló. 2.2 A C-C távolság kiszámítása A C-C távolság a tetőn, a talajon és a terepen az egyik kábel közepétől a másik közepéig számított távolság, centiméterben megadva. Ereszcsatornák és csövek fűtéséhez a kábelek számát méter szerint lásd a 4.2. és a 4.4. pontban. C-C = Terület [m 2 ] x 100 cm vagy Kábelhossz [m] C-C = Kábelteljesítmény [W/m] x 100 cm Hősűrűség [W/m 2 ] 220/380 V C-C [cm] 20 W/m 25 W/m 30 W/m , , Maximális C-C távolság: Tető- és ereszcsatorna-rendszerek Talajterületek Terep/melegágy fűtése 10 cm 15 cm 25 cm 4 VIFSV247 DEVI

7 230/400 V C-C [cm] 20 W/m 25 W/m 30 W/m , , /415 V C-C [cm] 20 W/m 25 W/m 30 W/m , , A telepítés megtervezése Készítse el a telepítés rajzát úgy, hogy azon szerepeljenek a következők: az elemek elrendezése hidegvezetők és csatlakozások elágazódoboz/kábelakna (ha kell) érzékelő csatlakozódoboz termosztát Őrizze meg a rajzot A komponensek helyének pontos ismerete megkönnyíti a későbbi hibaelhárítást és a hibás egységek javítását. Ne feledkezzen meg a következőkről: Tartsa be az 1.2. pontban olvasható valamennyi előírást. Ügyeljen a megfelelő C-C távolságra (csak a fűtőkábeleknél) lásd 2.2. pont. Biztosítsa a hidegvezetők szükséges telepítési mélységét és az esetleges mechanikai védelmüket. Több elem telepítése esetén soha ne kapcsolja azokat sorba, hanem minden hidegvezetőt párhuzamosan vezessen a csatlakozódobozba. Egyvezetős kábel esetén mindkét hidegvezetőt csatlakoztatni kell a csatlakozódobozhoz. 2.4 A telepítési terület előkészítése Távolítsa el a régebbi telepítések nyomait, ha vannak ilyenek. Gondoskodjon róla, hogy a telepítési felület egyenes, stabil, sima, száraz és tiszta legyen. Szükség esetén töltse ki a réseket a csövek, elvezetések és falak mellett, vagy alkalmazzon takarófóliát. A területen nem maradhatnak éles szélek, levelek, szennyeződés és idegen tárgyak. 3 Az elemek telepítése Nem ajánlott az elemeket -5 C-nál alacsonyabb hőmérséklet mellett telepíteni. Hidegben a fűtőkábelek merevvé válhatnak. Miután kigöngyölte az elemet, csatlakoztassa azt rövid időre a hálózati tápra, hogy rögzítéskor ne legyenek merevek a kábelek. DEVI VIFSV247 5

8 Ellenállás mérése A telepítés során mérje meg, ellenőrizze és jegyezze fel az elem ellenállását. Kicsomagolás után Az elemek rögzítését követően A telepítés végén Az ohmos ellenállás %-kal térhet el a címkén szereplő értéktől. A szigetelési ellenállásnak 20 MΩ felett kell lennie minimum 500 V, de inkább 2,5 kv mellett. Ha az ohmos vagy a szigetelési ellenállás nem felel meg a címkén szereplő értéknek, akkor ki kell cserélni az elemet. 3.1 A fűtőelemek telepítése Tartsa be az 1.1. és az 1.2. pontban olvasható valamennyi utasítást és előírást. Fűtőelemek Úgy helyezze el a fűtőelemeket, hogy legalább a C-C távolság felének megfelelő távolságra kerüljenek az akadályoktól. Az elemeknek mindig jól kell érintkezniük a hőelosztóval (tető, homok, talaj, beton, cső stb.) a részleteket lásd a 4. fejezetben. Fűtőkábelek Ügyeljen a megfelelő C-C távolságra lásd 2.2. pont. Úgy helyezze el a fűtőkábeleket, hogy legalább a C-C távolság felének megfelelő távolságra kerüljenek az akadályoktól. A fűtőkábel hajlítási átmérője nem lehet kisebb a kábelátmérő 6-szorosánál. A fűtőkábeleken méterenkénti jelölések segítik a telepítést. A kábel tényleges hossza +/- 2%-kal eltérhet. Fűtőszőnyegek Mindig úgy göngyölje szét a fűtőszőnyegeket, hogy a fűtőkábelek felfelé nézzenek. Amikor a fűtőszőnyeg eléri a terület határát, vágja el az anyagot/hálót, és fordítsa meg a szőnyeget, mielőtt visszafelé göngyölné azt. A szőnyeg tényleges hossza a következő tűréshatárokon belül változhat: +/- 1 hurok 5 10 méteres szőnyeg esetén +/- 2 hurok 10 méternél hosszabb szőnyeg esetén Hidegvezetők toldása Lehetőleg kerülje a hidegvezetők toldását. Vezesse a hidegvezetőket pl. elágazódobozba vagy kábelaknába. A hidegvezető teljes hosszán legfeljebb 5%-ot eshet a feszültség. A hidegvezető meghosszabbítása esetén nagyobb lesz a kapacitív áram, ezért lehet, hogy nagyobb leoldási áramú FI-relére lesz szükség. Érzékelők Az érzékelők feszültség (230 V) alatt álló komponensek, a vezetékeiknek műanyag védőcsőben kell futniuk. Az érzékelők meghosszabbíthatók a telepítőkábellel. A konkrét alkalmazásokat lásd a 4. fejezetben. 6 VIFSV247 DEVI

9 4 Alkalmazások 4.1 Alkalmazások áttekintése Vegye figyelembe a következő hősűrűségi értékeket (W/m2) az aktuális alkalmazásra vonatkozóan. Tervezett hőmérséklet Tető- és ereszcsatornarendszerek fagyvédelme Hó és jég olvasztása talajterületeken Tavaszi olvasztás Terep/melegágy fűtése A talaj fagymentesen tartása [ C] [W/m2] [W/m2] [W/m2] [W/m2] min. 80 min Csőrendszerek fagyvédelme [W/m] Δt [K] Szigetelés [mm] Csőátmérő DN [mm] DEVI VIFSV247 7

10 4.2 Tető- és ereszcsatorna fagyvédelme Lásd ábra 1. Tetőperem/eresz 2. Ereszcsatorna 3. Lefolyócső a fagymentes aknába 4. Vápacsatorna 5. Lapos tető elvezetéssel 6. Gerinces tető 7. Nyitott végű lefolyócső A hősűrűség és a kábelvezetékek száma (n) a kellő hő biztosításához az ereszcsatornákban és a lefolyócsövekben a következők függvénye: tervezett hőmérséklet az ereszcsatorna/cső átmérője Ereszcsatorna/cső átmérője Kábelvezetékek száma, n Ø mm 1 Ø mm 2* Ø mm 3 * Két 30 W/m-es vezeték (60 W/m) legalább Ø120 mm-es lefolyócsövet és nedvességérzékeny vezérlőt igényel, ami lehet pl. Devireg 850. Tervezett hőmérséklet Hősűrűség DTCE-20 DTCE-30 n C-C n C-C C [W/m²] [-] [cm] [-] [cm] * * 8 A telepítés összefoglalása Telepítse a Devireg 850 érzékelőt (ha van) az ereszcsatornába az érzékelő útmutatója alapján. Hosszabbítsa meg az érzékelő kábeleit és a hidegvezetékeket, és száraz környezetbe helyezze a csatlakozásokat. Tömítsen minden áthatolási helyet (pl. tetőn, falon keresztül). Tájékoztassa a végfelhasználót, hogy minden ősszel el kell távolítani a fűtött tető- és ereszcsatornarendszerből az éles széleket, a leveleket és a szennyeződést. 8 VIFSV247 DEVI

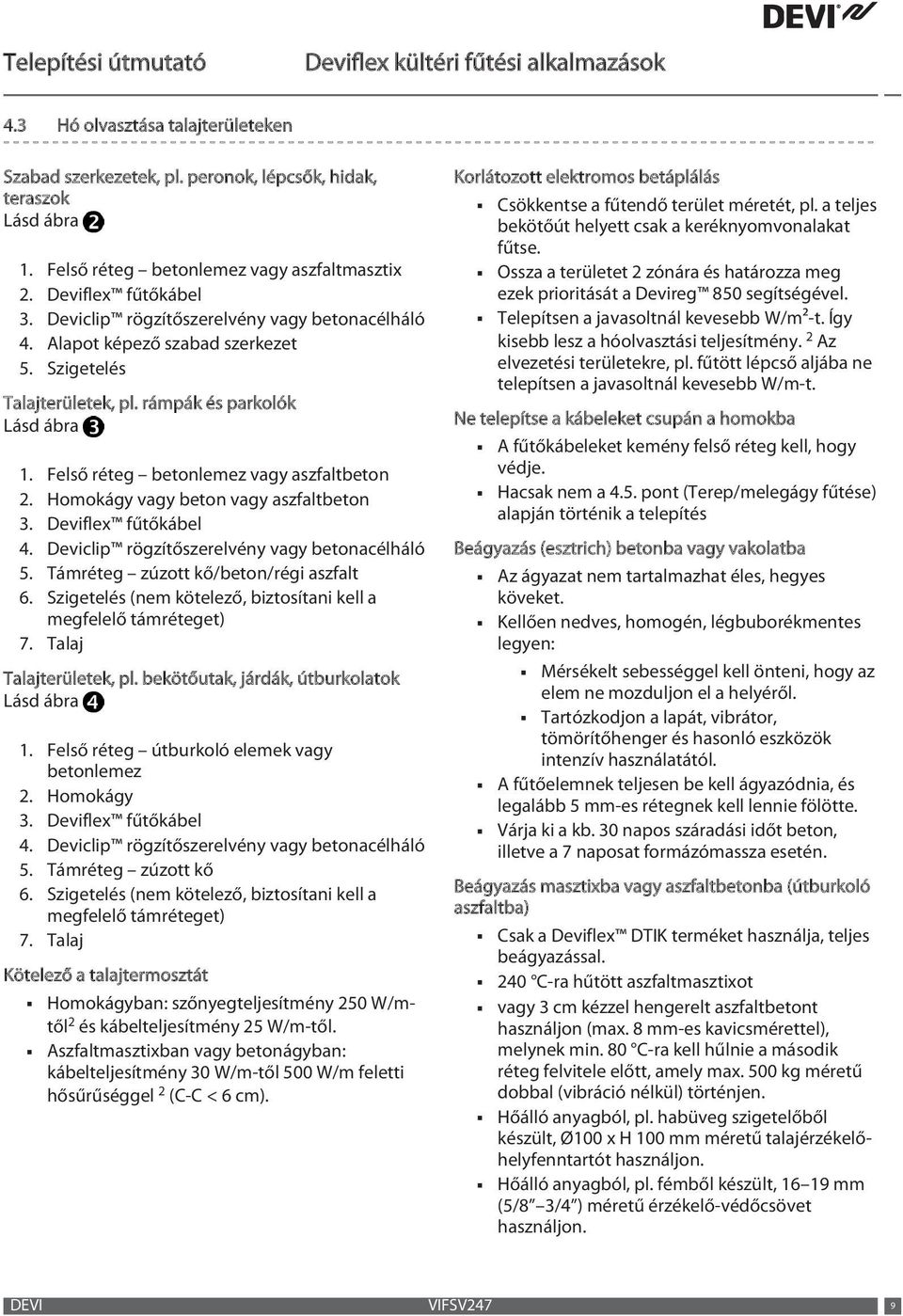

11 4.3 Hó olvasztása talajterületeken Szabad szerkezetek, pl. peronok, lépcsők, hidak, teraszok Lásd ábra 1. Felső réteg betonlemez vagy aszfaltmasztix 2. Deviflex fűtőkábel 3. Deviclip rögzítőszerelvény vagy betonacélháló 4. Alapot képező szabad szerkezet 5. Szigetelés Talajterületek, pl. rámpák és parkolók Lásd ábra 1. Felső réteg betonlemez vagy aszfaltbeton 2. Homokágy vagy beton vagy aszfaltbeton 3. Deviflex fűtőkábel 4. Deviclip rögzítőszerelvény vagy betonacélháló 5. Támréteg zúzott kő/beton/régi aszfalt 6. Szigetelés (nem kötelező, biztosítani kell a megfelelő támréteget) 7. Talaj Talajterületek, pl. bekötőutak, járdák, útburkolatok Lásd ábra 1. Felső réteg útburkoló elemek vagy betonlemez 2. Homokágy 3. Deviflex fűtőkábel 4. Deviclip rögzítőszerelvény vagy betonacélháló 5. Támréteg zúzott kő 6. Szigetelés (nem kötelező, biztosítani kell a megfelelő támréteget) 7. Talaj Kötelező a talajtermosztát Homokágyban: szőnyegteljesítmény 250 W/mtől 2 és kábelteljesítmény 25 W/m-től. Aszfaltmasztixban vagy betonágyban: kábelteljesítmény 30 W/m-től 500 W/m feletti hősűrűséggel 2 (C-C < 6 cm). Korlátozott elektromos betáplálás Csökkentse a fűtendő terület méretét, pl. a teljes bekötőút helyett csak a keréknyomvonalakat fűtse. Ossza a területet 2 zónára és határozza meg ezek prioritását a Devireg 850 segítségével. Telepítsen a javasoltnál kevesebb W/m²-t. Így kisebb lesz a hóolvasztási teljesítmény. 2 Az elvezetési területekre, pl. fűtött lépcső aljába ne telepítsen a javasoltnál kevesebb W/m-t. Ne telepítse a kábeleket csupán a homokba A fűtőkábeleket kemény felső réteg kell, hogy védje. Hacsak nem a 4.5. pont (Terep/melegágy fűtése) alapján történik a telepítés Beágyazás (esztrich) betonba vagy vakolatba Az ágyazat nem tartalmazhat éles, hegyes köveket. Kellően nedves, homogén, légbuborékmentes legyen: Mérsékelt sebességgel kell önteni, hogy az elem ne mozduljon el a helyéről. Tartózkodjon a lapát, vibrátor, tömörítőhenger és hasonló eszközök intenzív használatától. A fűtőelemnek teljesen be kell ágyazódnia, és legalább 5 mm-es rétegnek kell lennie fölötte. Várja ki a kb. 30 napos száradási időt beton, illetve a 7 naposat formázómassza esetén. Beágyazás masztixba vagy aszfaltbetonba (útburkoló aszfaltba) Csak a Deviflex DTIK terméket használja, teljes beágyazással. 240 C-ra hűtött aszfaltmasztixot vagy 3 cm kézzel hengerelt aszfaltbetont használjon (max. 8 mm-es kavicsmérettel), melynek min. 80 C-ra kell hűlnie a második réteg felvitele előtt, amely max. 500 kg méretű dobbal (vibráció nélkül) történjen. Hőálló anyagból, pl. habüveg szigetelőből készült, Ø100 x H 100 mm méretű talajérzékelőhelyfenntartót használjon. Hőálló anyagból, pl. fémből készült, mm (5/8 3/4 ) méretű érzékelő-védőcsövet használjon. DEVI VIFSV247 9

12 A telepítés összefoglalása Készítse elő a telepítési felületet Deviclip rögzítőszerelvény, illetve betonacélháló segítségével. Ha használni fog Devireg 850 érzékelőt, akkor rögzítse az érzékelő kábelének védőcsövét és egy alagútcsövet vagy helyfenntartót az érzékelő számára. A burkolóelemek lerakása, illetve a beton vagy aszfalt kiöntése után telepítse a külső érzékelő(ke)t, és hosszabbítsa meg az érzékelőkábel(eke)t az érzékelő kézikönyve alapján. Hosszabbítsa meg a hidegvezetékeket zsugorcsövekkel, és száraz környezetbe helyezze a csatlakozásokat. Tömítsen minden áthatolási helyet a falakon és hasonló szerkezeteken. A hidegvezetékek területét kerítse körül figyelmeztető szalaggal. 4.4 Csövek fagyvédelme Csőfűtés Lásd ábra 1. Érzékelő 2. Deviflex fűtőkábel 3. Szigetelés 4. Szerelvény 5. Szelep λ W/mK szigetelés hővezető képessége 0,04 használva a táblázatban Δt K hőmérséklet-különbség a közeg és a környezet között D mm Szigetelés külső átmérője d mm Cső külső átmérője Csövön belüli fagyvédelem Lásd ábra 1. Szigetelés 2. Deviflex Fűtőkábel 3. Érzékelő (nem látható az ábrán) 4. Szerelvény Felszín alatti csőfűtés Lásd ábra 1. Beton-salak blokk (nem kötelező) és/vagy XPSszigetelés (nem kötelező) 2. Deviflex fűtőkábel 3. Homokágy 4. Talaj 5. Érzékelő (nem látható az ábrán) A kábelek száma, n A teljesítményszükséglet és a kábelteljesítmény közötti összefüggés A kábelek száma méter szerint hosszirányban Min. 2 db DN esetén Egész szám = egyenes kábelek (egyszerűbb telepítés) Tizedes szám = csőre tekert A teljesítményszükséglet [W/m] megtalálható a 4.1. pont táblázatában. A következők függvénye: 10 VIFSV247 DEVI

13 Műanyag csövek esetén: Max. kábelteljesítmény: 10 W/m. A kábel teljes hosszában használjon alumíniumszalagot a cső alatt és felett. DTIV csövön belüli telepítés esetén: Ne húzza át a kábelt a szelepeken. A fűtőkábel kivételes esetekben max. 10%-ban vágható és átalakítható a csövön kívül, a tömszelencét követően. Soha ne kapcsolja be, amíg a cső nincs feltöltve. A telepítés összefoglalása A csőre tekert kábeleket cm-enként alumíniumszalaggal kell rögzíteni, amint az ábrán látható. Az egyenes kábeleket 5 vagy 7 órának megfelelő szögállásban kell rögzíteni, amint az ábrán látható. A csövön belüli kábeleket közvetlenül a csőbe kell építeni tömszelence használatával. A kábel teljes hosszában használjon alumíniumszalagot a cső alatt (műanyag csövek esetében kötelező) és felett. Hosszabbítsa meg a hidegvezetékeket/zárja le a kábelek végét, és száraz környezetbe helyezze a csatlakozásokat. A csalakozódobozt a csőre vagy annak közelébe szerelje, és telepítsen termosztátot a cső mellé. 4.5 Terep/melegágy fűtése Fűtött terep alatt olyan munkahelyet kell érteni, mint pl. futballpályák golfpályák üvegházak Olvassa el a biztonsági utasításokat az 1.1. pontban. A telepítés mélységét mindig alaposan meg kell fontolni A kábelek telepítése előtt egyeztessen a helyi villamossági és biztonsági hatóságokkal. Biztosítsa a hidegvezetők helyi előírásoknak megfelelő telepítési mélységét és az esetleges mechanikai védelmüket. Ügyeljen az olyan objektumok behelyezési mélységére, mint például a gyeplevegőztetők, talajlazítók, ásók, oszlopok, karók, horgonycsavarok stb. A hatékony fűtés érdekében a telepítési mélység ne legyen nagyobb cm-nél. A telepítés után a talajon csak a megfelelő oktatásban részesült személyek végezhetnek munkát. 2 érzékelő vagy 1 szonda a talaj felső része átlaghőmérsékletének mérésére Egy tömített elágazódoboz vagy kábelakna a hidegvezetőknek a tápellátáshoz való csatlakoztatására A maximális távolság az elágazódoboztól vagy kábelaknától 20 m legyen. A telepítés összefoglalása Göngyölje szét az elemeket, és rögzítse őket az alapszerkezeten. Korszerűsítés esetén a DSM3 kábelek beleszánthatók a talajba. Az egyes zónák érzékelőkábeleinek vagy szondájának védőcsövét minél magasabban rögzítse. A hidegvezetőket kábelcsatornákban vezesse, csak egy rétegben (kötegelés és csövek nélkül). A hidegvezetékek területét kerítse körül figyelmeztető szalaggal, és borítsa be homokkal. Csatlakoztassa a hidegvezetőket és az érzékelőket a tömített elágazódobozokban vagy kábelaknákban, legfeljebb 20 m-re az egyes zónáktól. Terep/melegágy fűtését a terep területe és a napárnyék viszonyok alapján zónákra kell osztani. Minden zónába kerüljön DEVI VIFSV247 11

14 1. Fűtőkábel 2. Termosztát 3. Érzékelő 4. Árnyékolás 5. FI-relé 6. Omnipoláris kapcsoló 7. Biztosíték 8. Elágazódoboz 5 A telepítés befejezése Kábelek csatlakoztatása Csatlakoztasson minden hidegvezetőt és az érzékelőt a csatlakozódobozba. Lásd a termosztát telepítési útmutatóját. Végső ellenőrzés és dokumentáció Bizonyosodjon meg róla, hogy a hőelosztó (pl. tető, cső) elviseli az elem hőjét. Ez különösen fontos abban az esetben, ha az elem olyan termosztáthoz csatlakozik, amely nem teszi lehetővé a maximális hőmérséklet beállítását a részletekért lásd a 4. fejezetet. Dokumentálja a következőket írásban, rajzzal vagy fényképpel: kábel típusa, osztásköz, mélység, elrendezés, körazonosító, érzékelők a hidegvezető és a fűtőelem közötti csatlakozások helye a zárósapkák helye (csak kéteres kábelnél) a kompenzátorok helye, ha vannak Töltse ki a garancialapot. Ellenőrizze újból és hasonlítsa össze a névleges ellenállást és a szigetelési ellenállást. Átadás a végfelhasználónak Ismertesse a végfelhasználóval vagy a felelős személlyel a fűtőrendszer kezelését és karbantartását. A folyamatos használat időszaka előtt mindig végezzen hibakeresést az elosztószekrényben, a termosztátban és az érzékelőkben. 12 VIFSV247 DEVI

15 5.1 Termosztát csatlakoztatása Ha az elem termosztáthoz (pl. Devireg ) csatlakozik, akkor adja meg az alapvető beállításokat az alábbi táblázat alapján, a termosztát telepítési útmutatójában foglaltaknak megfelelően. Szükség esetén állítsa be a termosztát korlátját a gyártó ajánlásainak megfelelően, hogy megelőzze a burkolat, cső stb. károsodását. A korlát azonban nem lehet magasabb az alkalmazáshoz meghatározott maximális hőmérsékleti korlátnál (lásd 4. fejezet). Termoszt át Devireg 316 Devireg 330/610 Devireg 850 Max. terhelés Tető- és ereszcsatornarendszerek fagyvédelme Hó és jég olvasztása talajterületeken Csőrendszerek fagyvédelme Terep/melegágy fűtése 16 A -7 C < Be < +3 C /10 A Be < +3 C Be < +3 C Be < +5 C Jégtelenítés +3 C Termesztés +7 C 2 x 15 A Olvasztás < +3 C Olvasztás < +3 C Készenlét < -3 C - - DEVI VIFSV247 13
