1 CBTE - UNI 10 MOSÁSVEZÉRLŐ készülék Kijelző Billentyűzet TARTÁLYOK, FEJŐBERENDEZÉSEK, CSŐRENDSZEREK, HŐCSERÉLŐK mosását végző, igény szerint programozható készülék Céner Kft. H-8500 PÁPA, Batthyány u. 29. Tel./Fax: +36/89/ ; Mobil: +36/20/ mail@cener.hu

2 MŰSZAKI LEÍRÁS A készüléket elsősorban mezőgazdasági fejőházak fejő- és hűtőberendezéseinek tisztítására fejlesztettük ki. Fejőgépindító- és mosó üzemmódban, vagy tartálymosó üzemmódban üzemel. A villamosan hozzákapcsolódó periférikus eszközök segítségével végzi a mosást. A készülékben több program áll rendelkezésre. Fejőgépindító és mosó üzemmód: - Fejés indítása: ( KEZELÉS menüpont) -A vákuum szivattyút indítja. - Fejőmosó programok indítása: ( KEZELÉS menüpont) - NORMÁL mosás (Főmosás + két elő- és két utóöblítés) - ECO mosás (Főmosás + egy elő- és két utóöblítés) - RÖVID mosás (Főmosás + egy elő- és egy utóöblítés) - TURBO mosás (ECO mosás átfolyó utóöblítésekkel) Savas vagy lógos mosószer választási lehetőségek!. - ÖBLÍTÉS melegvízzel Fejőberendezés mosásához szükséges perifériák: (villamos bekötés: 1. ábra) - Vízvételi szelepcsoport (hideg- meleg- és mosószer vízvételi szelep) - Vákuum szivattyú - Vízkiürítő szelep - Opciók: Légbeeresztő szelep vezérlése Tejleválasztó tejszivattyújának vezérlése Mosószerszivattyúk vezérlése savnak és lúgnak Szintérzékelők automatikus érzékelése a bemeneteken Hőfokszabályzó aut. érzékelése a bemeneteken Tartálymosó üzemmód: - Tartálymosó programok indítása: ( KEZELÉS menüpont) - TEJ tartály mosás (főmosás + egy elő és két utóöblítés) - PUFFER tartály mosás (rövidített vízvételi és ürítési idők) Savas vagy lógos mosószer választási lehetőség! Tartály mosásához szükséges perifériák: (villamos bekötés: 2. ábra) (feltételezzük, hogy a tejtartály rendelkezik beépített mosófejjel) - Vízvételi szelepcsoport (hideg- meleg- és mosószer vízvételi szelep) - Mosóvíz keringető szivattyú - Vízkiürítő szelep - Opciók: Mosószerszivattyúk vezérlése savnak és lúgnak Szintérzékelők automatikus érzékelése a bemeneteken Hőfokszabályzó aut. érzékelése a bemeneteken A mosó programok ciklusukból állnak: előöblítés(ek), főmosás, utóöblítés(ek) A ciklusok műveletekből állnak: vízvétel, vízfelszívás*, vízpótlás*, mosószerfelvétel, hőmérsékletellenőrzés-fűtés, keringetés, ürítés, szárítás*, tejleválasztó kiürítése* A programfutás lehet: - Idő alapú:- Ebben az esetben a program a gyárilag beprogramozott idők szerint megy végig. A műveleti idők változtathatók, így megfelelően be tudjuk állítani (helyszínre adaptálni) a programot. (Szükség esetén a gyári idők visszaállíthatók.) - Szintérzékelős: - Ebben az esetben szintérzékelőket kell csatlakoztatni, a bemenetekhez, melyek továbbléptetik a programot ha a vízvétel, vízpótlás és ürítés műveletekben elértük a kívánt vízmennyiséget, így víz- energia- és időtakarékossá válik a mosás. - Hőmérsékletszabályzó bekötésével: - a rendszerbe felvett víz fűtése lehetséges Bővebben: a BESZABÁLYOZÁS menüpontban olvashat az említett funkciókról. A programok idődiagramjai lásd: UNI 10 mosóprogramok *fejőgépek esetében

3 BESZERELÉS Fordítsunk gondot a készülék elhelyezésére: - Villamossági szempontok - Vízvételi és ürítési szempontok - Mechanikus sérülések elleni védelem - Vízsugár elleni védelem - Hőmérséklet ( C) 1. Vegyük le a készülék felső részét, melyben a vezérlő panel található. 2. A készülék alsó részét rögzítsük a falra, majd kössük a betáp és a kimenetek védelmeit a védelem céljára kialakított sorkapocssorba. 3. A készülék felső részében, a vezérlő panel sorkapcsaiba kössük be a betáp, a kimenetek és a bemenetek vezetékeit Fejőgép mosó üzemmód esetén Tartály mosó üzemmód esetén 1. ábra 2. ábra Betáp: 230V; Kimenetek: 230V a perifériáknak. Bemenetek amihez kapcsolóként csatlakoztathatók: Szintérzékelők: részletes leírás a BESZABÁLYOZÁS menüpontban. Szintérzékelők nélkül a program a gyári idők szerint megy végig. Hőfokszabályzó: részletes leírás a BESZABÁLYOZÁS menüpontban. Hőfokszabályzó nélkül a mosás a bejövő vízhőmérséklettel történik. 4. Üzembe helyezés az ÜZEMBE HELYEZÉS menüpont szerint. A készülék beszerelését kizárólag szakember végezheti, majd a szükséges érintésvédelmi és tűzvédelmi vizsgálatokat a helyiségben el kell végeztetni. ÜZEMBE HELYEZÉS 1. Beszerelés után, az első feszültség alá helyezés előtt vegyük le a sorkapcsokat a vezérlő panelről. Kivéve betáp kábel. 2. Ellenőrizzük, hogy a betáplálást fázishelyesen végeztük el. 3. Helyezzük áram alá a készüléket. 4. Az áramkimaradás történt felirat jelenik meg. A 4. gombbal törölhetjük a kijelzést. Ezáltal a készülék alaphelyzetbe kerül. 5. A KEZELÉS menüpontban írtak szerint indítsuk el a programot. 6. Első indításkor ellenőrizzük, hogy a készülék fejő vagy tartálymosás üzemmódban van-e. Szükség esetén változtassunk üzemmódot. Lásd: SZERVIZ FUNKCIÓK. Barátkozzunk a programmal! Ismerkedjünk a SZERVIZ FUNKCIÓK al is! 7. Ha mindent rendben találunk, áramtalanítsuk a készüléket. 8. Még egyszer ellenőrizzük, hogy a periférikus eszközöket a megfelelő sorkapocsba csatlakoztattuk-e, illetve fázishelyesen kötöttük be. Ellenőrizzük a periférikus eszközök bekötését az eszközöknél is. 9. Tegyük vissza a sorkapcsokat a vezérlő panelra, szereljük össze a készüléket. 10. Folytassuk az üzembe helyezést 3., 4., 5., ponttal. VIGYÁZAT! A PROGRAM EKKOR MÁR MŰKÖDTETI A RENDSZERT! 11. Szabályozzuk be a készüléket a BESZABÁLYOZÁS menüpont szerint.

4 BESZABÁLYOZÁS A megfelelő működés érdekében a következő műveletek beszabályozására van szükség: - Vízvételi, vízpótlási idő keringetés alatt ne legyen falslevegő - Mosóvíz hőmérséklet kivánt tisztaság elérése - Keringetési idő kívánt tisztaság elérése - A légbeeresztési idő* hatásfok növelésére (pl. be:5sec ki:15sec) - Ürítési, szárítási idő ne maradjon víz és mosószer a rendszerben - Tejleválasztó tejszivattyú működési idő* szárazon futás elkerülése - Mosószerszivattyú működési idő** mosószermennyiség beállítása A beszabályozás történhet szintérzékelők nélkül, a műveleti idők beállításával: SZERVIZ FUNKCIÓK /Szevíz menü/időbeállítás menüpont. Gyári idők visszaállíthatók: SZERVIZ FUNKCIÓK /Szervízmenü/Üzemmód/Gyári idők visszaálítása menüpont. A beszabályozás történhet szintérzékelőkkel + a műveleti idők beállításával: Pontos vízmennyiség beállítási lehetőség. Ha vízvételkor, vízpótláskor a szintérzékelő-szondát eléri a víz, vagy ürítéskor az szonda alá csökken a vízszint, a szintérzékelő kapcsolója rövidre zárja a készülék megfelelő bemenetét. Ekkor a program nem várja meg a vízvétel/ürítés művelet végét, hanem megállítja a vízvételt, az ürítést, majd a következő műveletre lép, és onnan folytatja a mosást, így víz- energia- és időtakarékos lesz a mosás.a vízvételi szintérzékelőt magasabbra, míg a vízpótlási szintérzékelőt csak olyan magasra kell helyezni, hogy keringetéskor a rendszer ne szívjon falslevegőt. Az ürítési szintérzékelő a legmélyebb pontra kerüljön. Ha kevés a víz, és nem éri el a szintérzékelőt, növeljük meg a vízvételi időt. A vízvétel és vízpótlás bemenetekhez egy db közös szintérzékelőt is elég csatlakoztatni, de ezzel a víztakarékosságot részben elveszítjük. Bármilyen tipusú szintérzékelő csatlakoztató ami kapcsolóként működik. Hőfokszabályzó és fűtőbetét csatlakoztatása: Pontos vízhőmérséklet beállítási lehetőség. Ha főmosáskor a hőmérséklet nem éri el a beállított értéket, a hőfokszabályzó kapcsolója rövidre zárja a készülék bemenetét, mire a 10. kimenet bekapcsolja a fűtést. A beállított hőmérséklet elérésekor a hőfokszabályzó érinzkezői nyitnak, a fűtés leáll. A fűtési művelet max 60 perc lehet, ha ennyi idő nem elég a víz felfűtésére, a készülék nem folytatja a fűtést, hanem az adott vízhőmérséklettel folytatódik a mosás. Hőfokszabályzó nélkül illetve megfelelő hőfok esetén a program a fűtést kihagyja. MŰSZAKI ADATOK Betáplálás: 230V (2+f) (0,63A olv.betét 1db) 1db Kimenetek (periférikus eszközöknek): 230V (2,00A olv.betét 1db) 10db Bemenetek (szint- és hőérzékelőknek): max. 24V kimenő feszültség. A szintérzékelőket kapcsolóként kell csatlakoztatni max 5db Védettség IP 44 Érintésvédelem Kettős szigetelés (csak a készülék!) Készülék teljesítményfelvétele: 20VA A készülékhez csatlakozó perifériák számára a védelem bekötésére lehetőség van. *fejőgépek esetében **mosószerszivattyú alkalmazása esetén

5 SZERVIZ FUNKCIÓK Alaphelyzet: áram alá helyezés után: elindított program esetén: 4. gomb 3. és 4. gomb egyszerre Szerviz menü: belépés a szervíz menübe 3. és 4. gomb egyszerre 6sec-ig 1. gomb Üzemmód váltás fejőgépindító- és mosó vagy tartálymosás üzemmód között valamint a gyári idők visszaállítása a programba. 1. gomb Tartály mosó üzemmód kiválasztása 2. gomb Fejőgép mosó és indító üzemmód kiválasztása 3. gomb Gyári idők visszaállítása (A kiválasztott üzemmód után a készülék alaphelyzetre ugrik.) 4. gomb Kilép a készülék alaphelyzetre ugrik. 2. gomb Időbeállítások Tartály mosó üzemódban a tartálymosás (tej- és puffertartály) Fejőgép indító-mosó üzemódban a fejőgép mosás műveleti időket módosíthatjuk A művelet melletti gombbal válasszuk ki a listából a módosítani kívánt műveletet. A + illetve a gombokkal módosíthatjuk a kiválasztott művelet idejét. Az OK gombbal rögzítjük az időt. A készülék visszalép a menübe. 2. gomb időbeállítás folytatása. 4. gomb a készülék alaphelyzetre ugrik. 3. gomb Minden kimenet bekapcsolása készülékellenőrzés céljából 4. gomb kimenetek kikapcsolása, a készülék alaphelyzetre ugrik. 4. gomb Kilép. a készülék alaphelyzetre ugrik. Programok indítása: Fejőgépindító- és mosó üzemmódban: 1. gomb Fejőgép mosás indítása 1. gomb Normál mosás 1/2 gomb lúg/sav 2. gomb Eco mosás 1/2 gomb lúg/sav 3. gomb Rövid mosás 1/2 gomb lúg/sav 4. gomb Tovább 1. gomb Turbo mosás 1/2 gomb lúg/sav 2. gomb Öblítés 2. gomb Fejés indítása 4. gomb fejés leáll, alaphelyzetre ugrás Tartálymosó üzemódban: 1. gomb Puffertartály mosás indítása 1/2 gomb lúg/sav 2. gomb Tejtartály mosás indítása 1/2 gomb lúg/sav Mosás vége mindkét üzemmódban: Mosás befejeződött üzenet jelenik meg a kijelzőn, ha a mosás sikeresen zajlott. 4. gomb kilép, alaphelyzetre ugrás Elindított programba történő beavatkozás: szüneteltetés/folytatás (pillanat stop) : 4. gomb művelet továbbléptetése (szünetben is): 3. gomb 3sec-ig folyamatos léptetés: 3. gomb nyomva tart a program megszakítása, alaphelyzetre ugrás: 3. és 4. gomb egyszerre

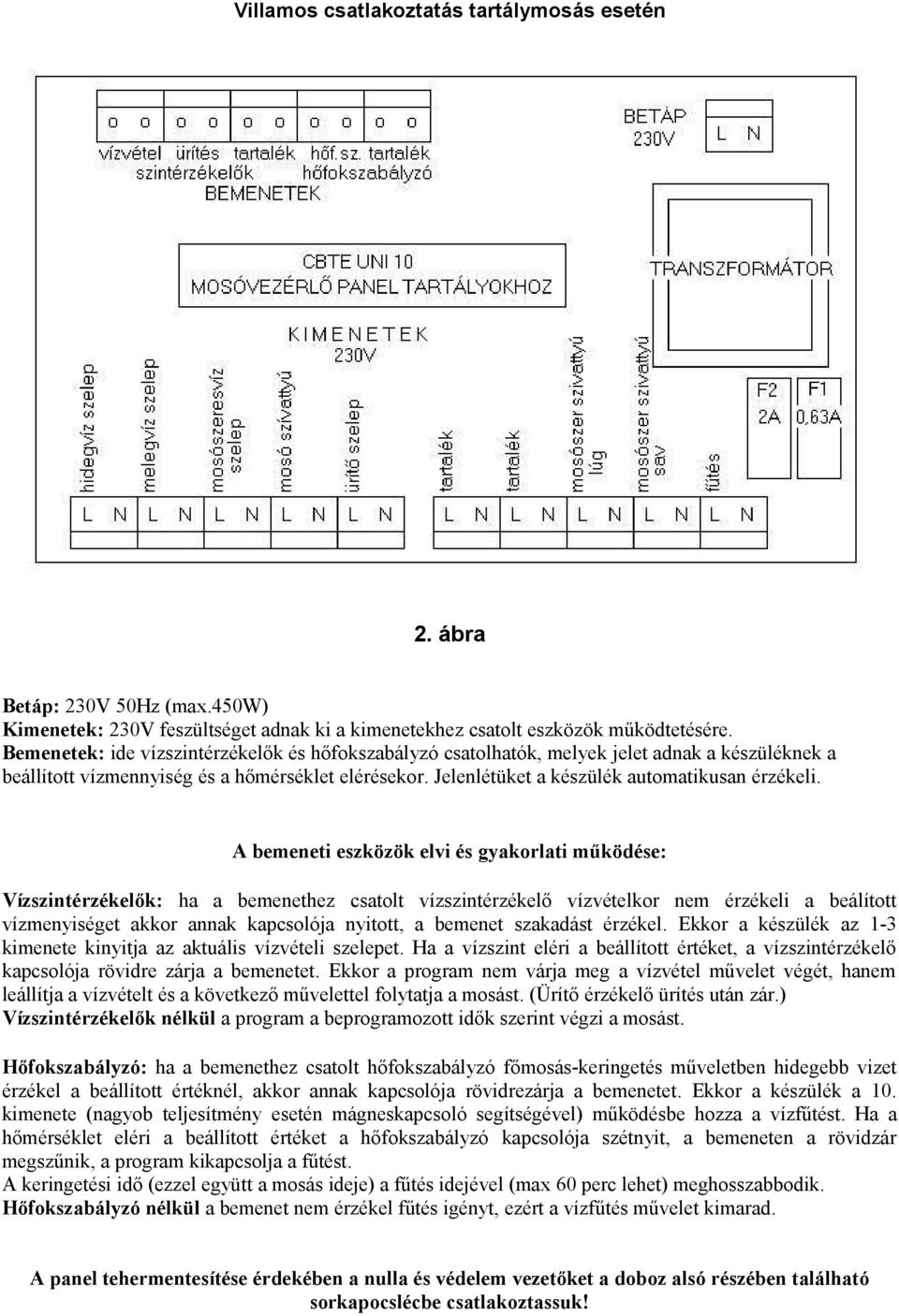

6 Villamos csatlakoztatás tartálymosás esetén 2. ábra Betáp: 230V 50Hz (max.450w) Kimenetek: 230V feszültséget adnak ki a kimenetekhez csatolt eszközök működtetésére. Bemenetek: ide vízszintérzékelők és hőfokszabályzó csatolhatók, melyek jelet adnak a készüléknek a beállított vízmennyiség és a hőmérséklet elérésekor. Jelenlétüket a készülék automatikusan érzékeli. A bemeneti eszközök elvi és gyakorlati működése: Vízszintérzékelők: ha a bemenethez csatolt vízszintérzékelő vízvételkor nem érzékeli a beálított vízmenyiséget akkor annak kapcsolója nyitott, a bemenet szakadást érzékel. Ekkor a készülék az 1-3 kimenete kinyitja az aktuális vízvételi szelepet. Ha a vízszint eléri a beállított értéket, a vízszintérzékelő kapcsolója rövidre zárja a bemenetet. Ekkor a program nem várja meg a vízvétel művelet végét, hanem leállítja a vízvételt és a következő művelettel folytatja a mosást. (Ürítő érzékelő ürítés után zár.) Vízszintérzékelők nélkül a program a beprogramozott idők szerint végzi a mosást. Hőfokszabályzó: ha a bemenethez csatolt hőfokszabályzó főmosás-keringetés műveletben hidegebb vizet érzékel a beállított értéknél, akkor annak kapcsolója rövidrezárja a bemenetet. Ekkor a készülék a 10. kimenete (nagyob teljesítmény esetén mágneskapcsoló segítségével) működésbe hozza a vízfűtést. Ha a hőmérséklet eléri a beállított értéket a hőfokszabályzó kapcsolója szétnyit, a bemeneten a rövidzár megszűnik, a program kikapcsolja a fűtést. A keringetési idő (ezzel együtt a mosás ideje) a fűtés idejével (max 60 perc lehet) meghosszabbodik. Hőfokszabályzó nélkül a bemenet nem érzékel fűtés igényt, ezért a vízfűtés művelet kimarad. A panel tehermentesítése érdekében a nulla és védelem vezetőket a doboz alsó részében található sorkapocslécbe csatlakoztassuk!

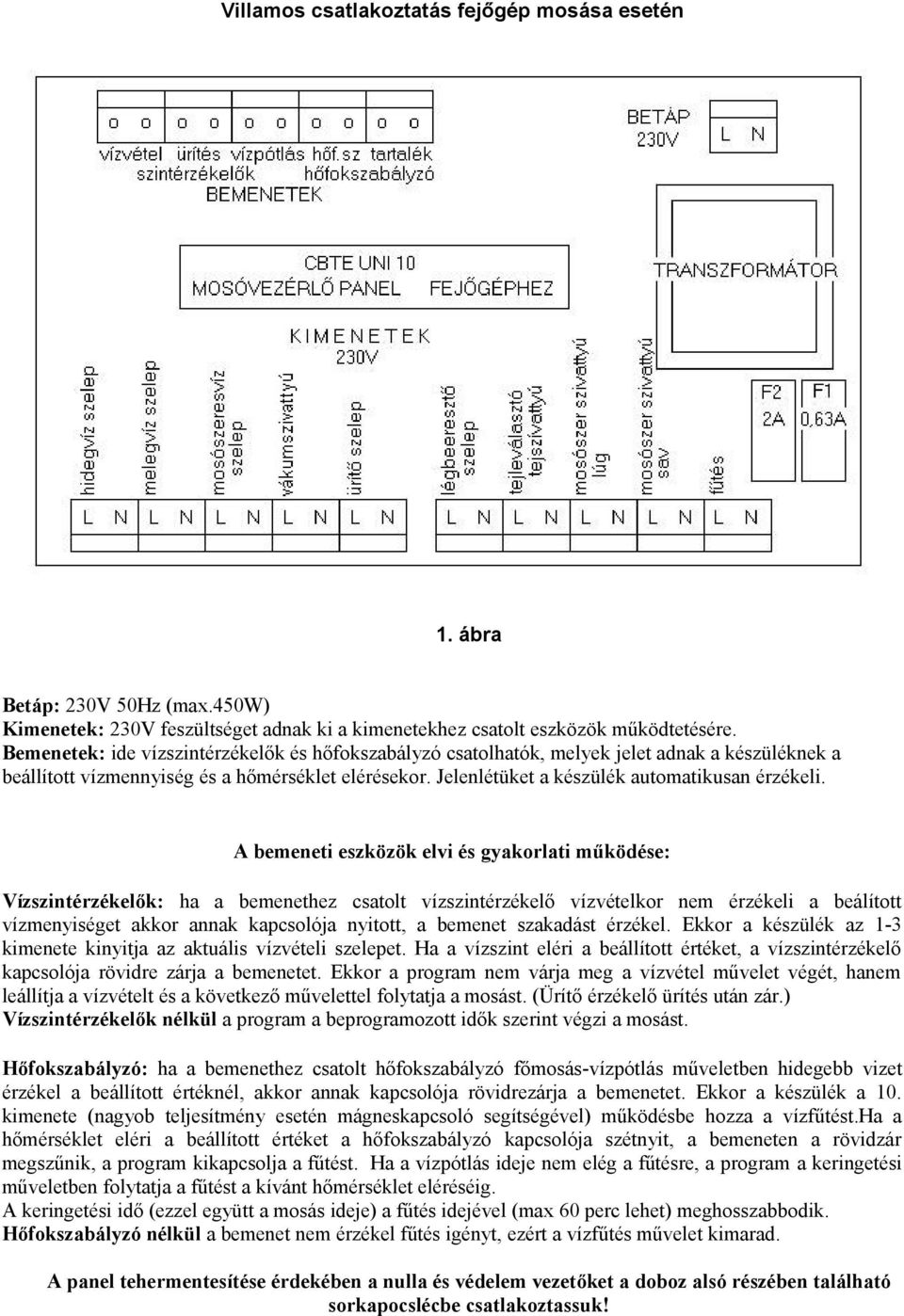

7 Villamos csatlakoztatás fejőgép mosása esetén 1. ábra Betáp: 230V 50Hz (max.450w) Kimenetek: 230V feszültséget adnak ki a kimenetekhez csatolt eszközök működtetésére. Bemenetek: ide vízszintérzékelők és hőfokszabályzó csatolhatók, melyek jelet adnak a készüléknek a beállított vízmennyiség és a hőmérséklet elérésekor. Jelenlétüket a készülék automatikusan érzékeli. A bemeneti eszközök elvi és gyakorlati működése: Vízszintérzékelők: ha a bemenethez csatolt vízszintérzékelő vízvételkor nem érzékeli a beálított vízmenyiséget akkor annak kapcsolója nyitott, a bemenet szakadást érzékel. Ekkor a készülék az 1-3 kimenete kinyitja az aktuális vízvételi szelepet. Ha a vízszint eléri a beállított értéket, a vízszintérzékelő kapcsolója rövidre zárja a bemenetet. Ekkor a program nem várja meg a vízvétel művelet végét, hanem leállítja a vízvételt és a következő művelettel folytatja a mosást. (Ürítő érzékelő ürítés után zár.) Vízszintérzékelők nélkül a program a beprogramozott idők szerint végzi a mosást. Hőfokszabályzó: ha a bemenethez csatolt hőfokszabályzó főmosás-vízpótlás műveletben hidegebb vizet érzékel a beállított értéknél, akkor annak kapcsolója rövidrezárja a bemenetet. Ekkor a készülék a 10. kimenete (nagyob teljesítmény esetén mágneskapcsoló segítségével) működésbe hozza a vízfűtést.ha a hőmérséklet eléri a beállított értéket a hőfokszabályzó kapcsolója szétnyit, a bemeneten a rövidzár megszűnik, a program kikapcsolja a fűtést. Ha a vízpótlás ideje nem elég a fűtésre, a program a keringetési műveletben folytatja a fűtést a kívánt hőmérséklet eléréséig. A keringetési idő (ezzel együtt a mosás ideje) a fűtés idejével (max 60 perc lehet) meghosszabbodik. Hőfokszabályzó nélkül a bemenet nem érzékel fűtés igényt, ezért a vízfűtés művelet kimarad. A panel tehermentesítése érdekében a nulla és védelem vezetőket a doboz alsó részében található sorkapocslécbe csatlakoztassuk!

8 K E Z E L É S Feszültség alá helyezéskor a kijelzőn az áramkimaradás történt üzenet jelenik meg. A 4. gombbal törölje a kijelzést, így a készülék alaphelyzetbe (STAND BY) kerül. A KIJELZŐN ALAPHELYZETBEN A KÖVETKEZŐ ÜZENET OLVASHATÓ: 1. xxxxxxxxxxxxxxxxxxxx 2. xxxxxxxxxxxxxxxxxxxx CBTE mosóautomata 1. MOSÓPROGRAM VAGY FEJÉS INDÍTÁSA: Válassza ki a kívánt programot, és a mellette található nyomógombbal indítsa el. Fejőgép mosás esetén a következő alprogramokból is választani kell: - NORMÁL mosás (Főmosás + két elő- és két utóöblítés) - ECO mosás (Főmosás + egy elő- és két utóöblítés) - RÖVID mosás (Főmosás + egy elő- és egy utóöblítés) - TURBO mosás (mint ECO mosás de csak átfolyó utóöblítések). - ÖBLÍTÉS melegvízzel. Indítás után választhat, hogy savas vagy lúgos mosószert adagoljon a készülék. Ha nem választ, 10mp elteltével a lúgos mosás fog elindulni. Ha a mosószeradagolás kézi adagolópohárral történik akkor mindegy, hogy a készüléken a savas vagy a lúgos adagolást választja, mert nincsenek adagoló szivattyúk csatlakoztatva. Ha nem választ, a mosás 10mp elteltével automatikusan elindul. A MOSÁS AUTOMATIKUSAN MŐKÖDIK, A KIJELZŐN AZ ALÁBBI INFORMÁCIÓK LÁTHATÓK: Ciklus neve Program neve Művelet neve Művelet ideje / művelet hátralevő ideje 4. Pillanatstop (szünet) Aktív kimenetek sorszáma. MOSÁS VÉGÉN A KÖVETKEZŐ ÜZENET JELZI, HA A MOSÁSSAL MINDEN RENDBEN VOLT: xxxxxxxxxxxxxxxxxxxx mosás befejeződött 4. gombbal kilép HA A FEJÉST INDÍTOTTA EL, A KIJELZŐN A KÖVETKEZŐ ÜZENET LÁTHATÓ. fejés folyamatban 4. gombbal a fejés befejezése 2. MOSÁS VAGY FEJÉS BEFEJEZÉSE: Mosás, vagy fejés végeztével nyomja meg a 4. nyomógombot. Így a készülék és a kijelző alaphelyzetbe kerül. A mosás vagy a fejés ismét indítható az 1. pontban írtak szerint. - Bármely program félbeszakítható a 3. és a 4. gombok egyszerre történő lenyomásával. A készülék ilyenkor alaphelyzetre ugrik. - Ha az áramkimaradás történt felirat jelenik meg a kijelzőn, a mosás félbeszakadt, újra kell indítani! (Billentyűzet 4. gomb majd a program indítása.)
