1 Whead 3.0 Szélsebesség és széliránymérő illesztő távadó Előzetes UNITEK

2 Whead Szélsebesség és széliránymérő illesztő távadó 2 Unitek

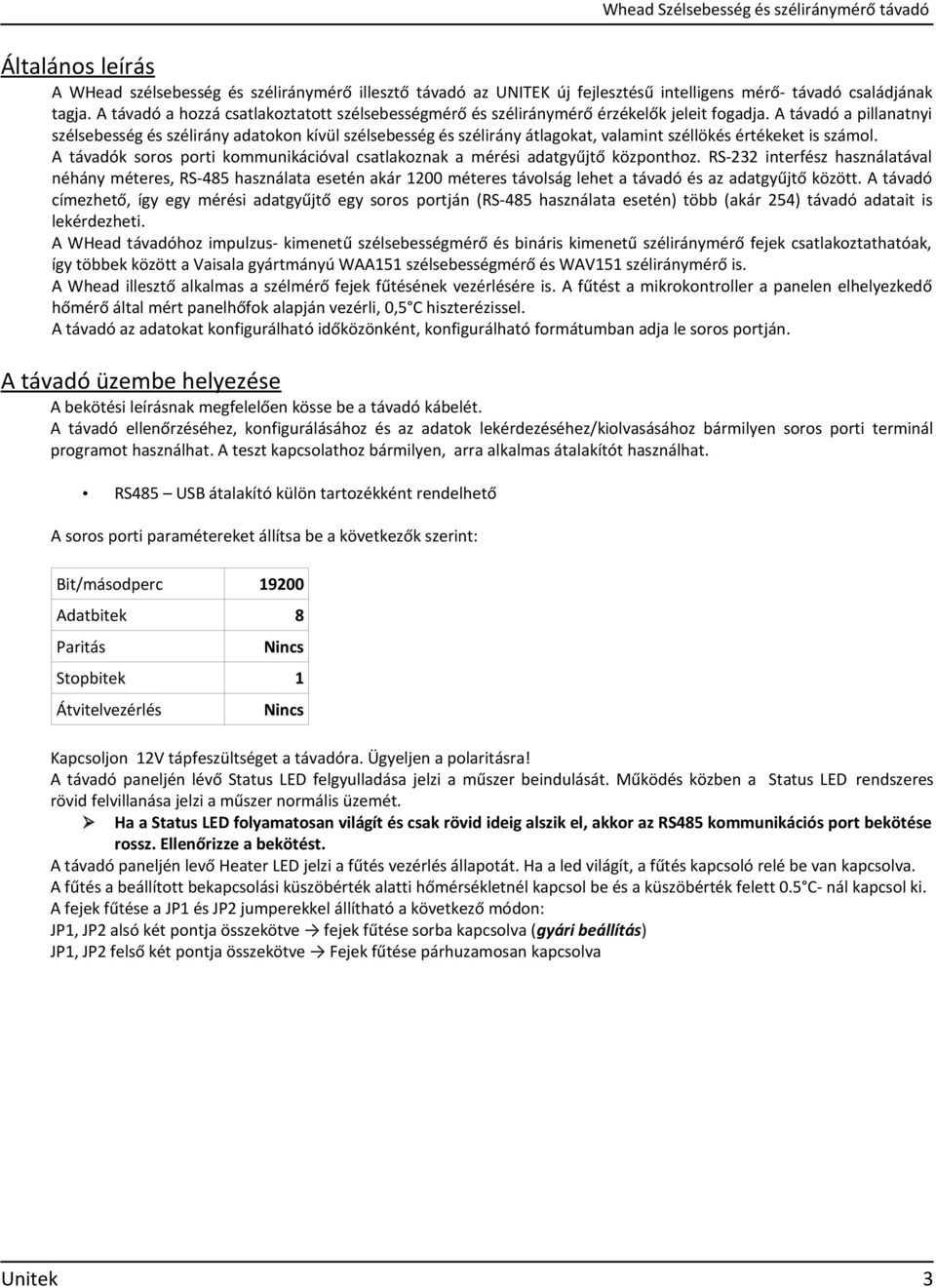

3 Whead Szélsebesség és széliránymérő távadó Általános leírás A WHead szélsebesség és széliránymérő illesztő távadó az UNITEK új fejlesztésű intelligens mérő- távadó családjának tagja. A távadó a hozzá csatlakoztatott szélsebességmérő és széliránymérő érzékelők jeleit fogadja. A távadó a pillanatnyi szélsebesség és szélirány adatokon kívül szélsebesség és szélirány átlagokat, valamint széllökés értékeket is számol. A távadók soros porti kommunikációval csatlakoznak a mérési adatgyűjtő központhoz. RS-232 interfész használatával néhány méteres, RS-485 használata esetén akár 1200 méteres távolság lehet a távadó és az adatgyűjtő között. A távadó címezhető, így egy mérési adatgyűjtő egy soros portján (RS-485 használata esetén) több (akár 254) távadó adatait is lekérdezheti. A WHead távadóhoz impulzus- kimenetű szélsebességmérő és bináris kimenetű széliránymérő fejek csatlakoztathatóak, így többek között a Vaisala gyártmányú WAA151 szélsebességmérő és WAV151 széliránymérő is. A Whead illesztő alkalmas a szélmérő fejek fűtésének vezérlésére is. A fűtést a mikrokontroller a panelen elhelyezkedő hőmérő által mért panelhőfok alapján vezérli, 0,5 C hiszterézissel. A távadó az adatokat konfigurálható időközönként, konfigurálható formátumban adja le soros portján. A távadó üzembe helyezése A bekötési leírásnak megfelelően kösse be a távadó kábelét. A távadó ellenőrzéséhez, konfigurálásához és az adatok lekérdezéséhez/kiolvasásához bármilyen soros porti terminál programot használhat. A teszt kapcsolathoz bármilyen, arra alkalmas átalakítót használhat. RS485 USB átalakító külön tartozékként rendelhető A soros porti paramétereket állítsa be a következők szerint: Bit/másodperc Adatbitek 8 Paritás Nincs Stopbitek 1 Átvitelvezérlés Nincs Kapcsoljon 12V tápfeszültséget a távadóra. Ügyeljen a polaritásra! A távadó paneljén lévő Status LED felgyulladása jelzi a műszer beindulását. Működés közben a Status LED rendszeres rövid felvillanása jelzi a műszer normális üzemét. Ha a Status LED folyamatosan világít és csak rövid ideig alszik el, akkor az RS485 kommunikációs port bekötése rossz. Ellenőrizze a bekötést. A távadó paneljén levő Heater LED jelzi a fűtés vezérlés állapotát. Ha a led világít, a fűtés kapcsoló relé be van kapcsolva. A fűtés a beállított bekapcsolási küszöbérték alatti hőmérsékletnél kapcsol be és a küszöbérték felett 0.5 C- nál kapcsol ki. A fejek fűtése a JP1 és JP2 jumperekkel állítható a következő módon: JP1, JP2 alsó két pontja összekötve fejek fűtése sorba kapcsolva (gyári beállítás) JP1, JP2 felső két pontja összekötve Fejek fűtése párhuzamosan kapcsolva Unitek 3

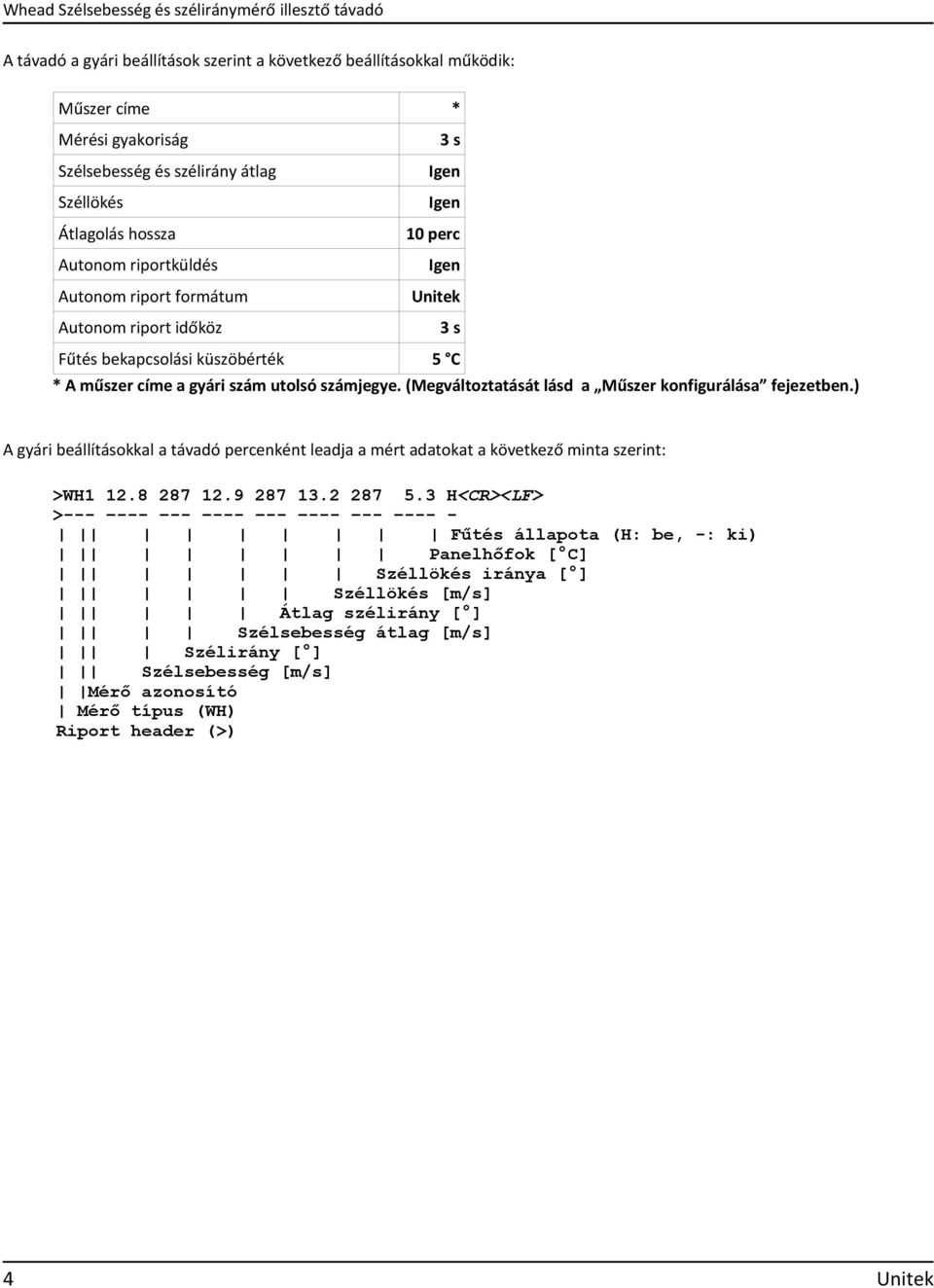

4 Whead Szélsebesség és széliránymérő illesztő távadó A távadó a gyári beállítások szerint a következő beállításokkal működik: Műszer címe * Mérési gyakoriság 3 s Szélsebesség és szélirány átlag Igen Széllökés Igen Átlagolás hossza 10 perc Autonom riportküldés Igen Autonom riport formátum Unitek Autonom riport időköz 3 s Fűtés bekapcsolási küszöbérték 5 C * A műszer címe a gyári szám utolsó számjegye. (Megváltoztatását lásd a Műszer konfigurálása fejezetben.) A gyári beállításokkal a távadó percenként leadja a mért adatokat a következő minta szerint: >WH H<CR><LF> > Fűtés állapota (H: be, -: ki) Panelhőfok [ C] Széllökés iránya [ ] Széllökés [m/s] Átlag szélirány [ ] Szélsebesség átlag [m/s] Szélirány [ ] Szélsebesség [m/s] Mérő azonosító Mérő típus (WH) Riport header (>) 4 Unitek

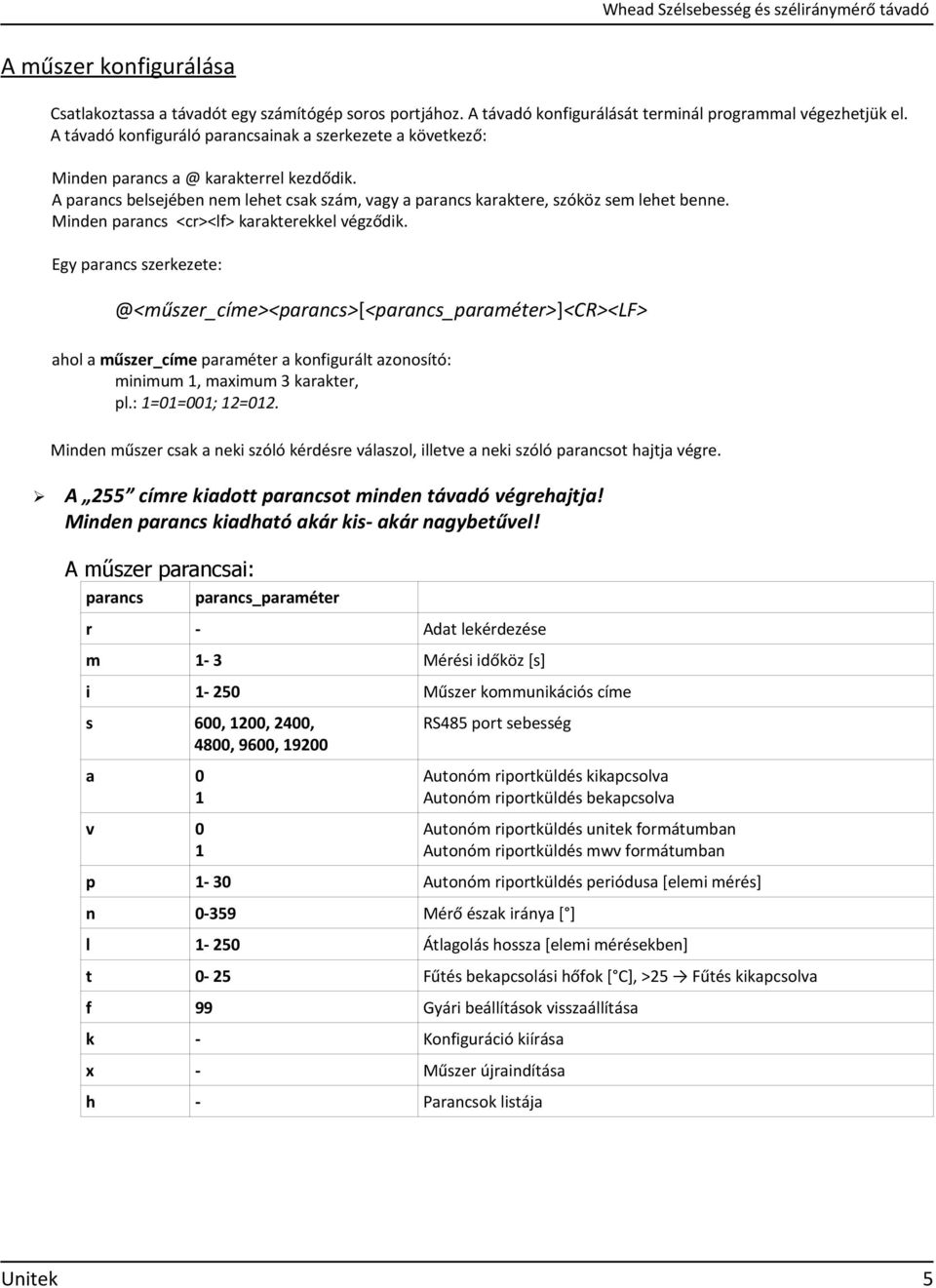

5 Whead Szélsebesség és széliránymérő távadó A műszer konfigurálása Csatlakoztassa a távadót egy számítógép soros portjához. A távadó konfigurálását terminál programmal végezhetjük el. A távadó konfiguráló parancsainak a szerkezete a következő: Minden parancs karakterrel kezdődik. A parancs belsejében nem lehet csak szám, vagy a parancs karaktere, szóköz sem lehet benne. Minden parancs <cr><lf> karakterekkel végződik. Egy parancs ahol a műszer_címe paraméter a konfigurált azonosító: minimum 1, maximum 3 karakter, pl.: 1=01=001; 12=012. Minden műszer csak a neki szóló kérdésre válaszol, illetve a neki szóló parancsot hajtja végre. A 255 címre kiadott parancsot minden távadó végrehajtja! Minden parancs kiadható akár kis- akár nagybetűvel! A műszer parancsai: parancs parancs_paraméter r - Adat lekérdezése m 1-3 Mérési időköz [s] i Műszer kommunikációs címe s 600, 1200, 2400, 4800, 9600, a 0 1 v 0 1 RS485 port sebesség Autonóm riportküldés kikapcsolva Autonóm riportküldés bekapcsolva Autonóm riportküldés unitek formátumban Autonóm riportküldés mwv formátumban p 1-30 Autonóm riportküldés periódusa [elemi mérés] n Mérő észak iránya [ ] l Átlagolás hossza [elemi mérésekben] t 0-25 Fűtés bekapcsolási hőfok [ C], >25 Fűtés kikapcsolva f 99 Gyári beállítások visszaállítása k - Konfiguráció kiírása x - Műszer újraindítása h - Parancsok listája Unitek 5

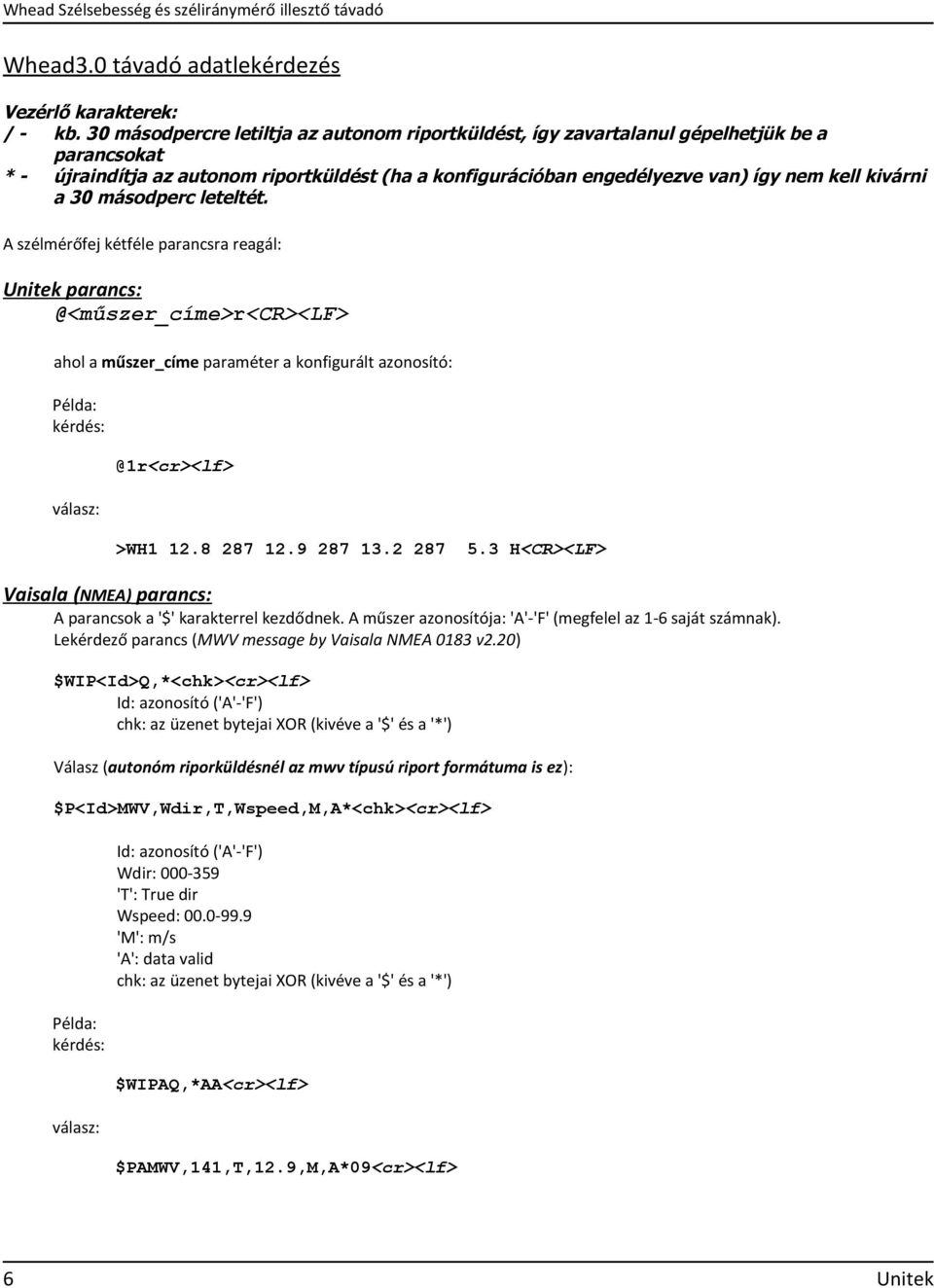

6 Whead Szélsebesség és széliránymérő illesztő távadó Whead3.0 távadó adatlekérdezés Vezérlő karakterek: / - kb. 30 másodpercre letiltja az autonom riportküldést, így zavartalanul gépelhetjük be a parancsokat * - újraindítja az autonom riportküldést (ha a konfigurációban engedélyezve van) így nem kell kivárni a 30 másodperc leteltét. A szélmérőfej kétféle parancsra reagál: Unitek ahol a műszer_címe paraméter a konfigurált azonosító: Példa: kérdés: >WH H<CR><LF> Vaisala ( NMEA) parancs: A parancsok a '$' karakterrel kezdődnek. A műszer azonosítója: 'A'-'F' (megfelel az 1-6 saját számnak). Lekérdező parancs (MWV message by Vaisala NMEA 0183 v2.20) $WIP<Id>Q,*<chk><cr><lf> Id: azonosító ('A'-'F') chk: az üzenet bytejai XOR (kivéve a '$' és a '*') Válasz (autonóm riporküldésnél az mwv típusú riport formátuma is ez): $P<Id>MWV,Wdir,T,Wspeed,M,A*<chk><cr><lf> Példa: kérdés: válasz: Id: azonosító ('A'-'F') Wdir: 'T': True dir Wspeed: 'M': m/s 'A': data valid chk: az üzenet bytejai XOR (kivéve a '$' és a '*') $WIPAQ,*AA<cr><lf> $PAMWV,141,T,12.9,M,A*09<cr><lf> 6 Unitek

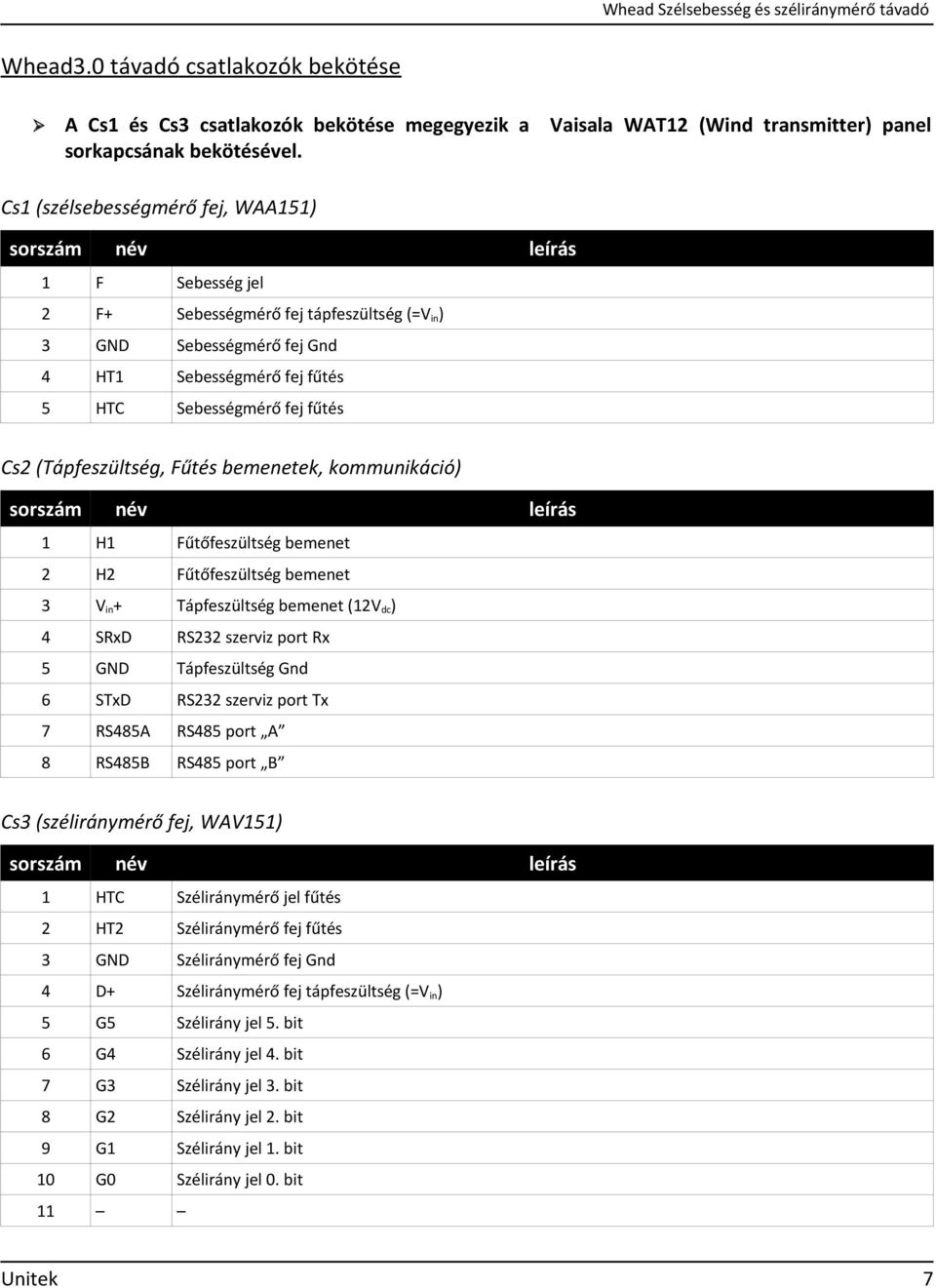

7 Whead Szélsebesség és széliránymérő távadó Whead3.0 távadó csatlakozók bekötése A Cs1 és Cs3 csatlakozók bekötése megegyezik a Vaisala WAT12 (Wind transmitter) panel sorkapcsának bekötésével. Cs1 (szélsebességmérő fej, WAA151) sorszám név leírás 1 F Sebesség jel 2 F+ Sebességmérő fej tápfeszültség (=V in ) 3 GND Sebességmérő fej Gnd 4 HT1 Sebességmérő fej fűtés 5 HTC Sebességmérő fej fűtés Cs2 (Tápfeszültség, Fűtés bemenetek, kommunikáció) sorszám név leírás 1 H1 Fűtőfeszültség bemenet 2 H2 Fűtőfeszültség bemenet 3 V in + Tápfeszültség bemenet (12V dc ) 4 SRxD RS232 szerviz port Rx 5 GND Tápfeszültség Gnd 6 STxD RS232 szerviz port Tx 7 RS485A RS485 port A 8 RS485B RS485 port B Cs3 (széliránymérő fej, WAV151) sorszám név leírás 1 HTC Széliránymérő jel fűtés 2 HT2 Széliránymérő fej fűtés 3 GND Széliránymérő fej Gnd 4 D+ Széliránymérő fej tápfeszültség (=V in ) 5 G5 Szélirány jel 5. bit 6 G4 Szélirány jel 4. bit 7 G3 Szélirány jel 3. bit 8 G2 Szélirány jel 2. bit 9 G1 Szélirány jel 1. bit 10 G0 Szélirány jel 0. bit 11 Unitek 7

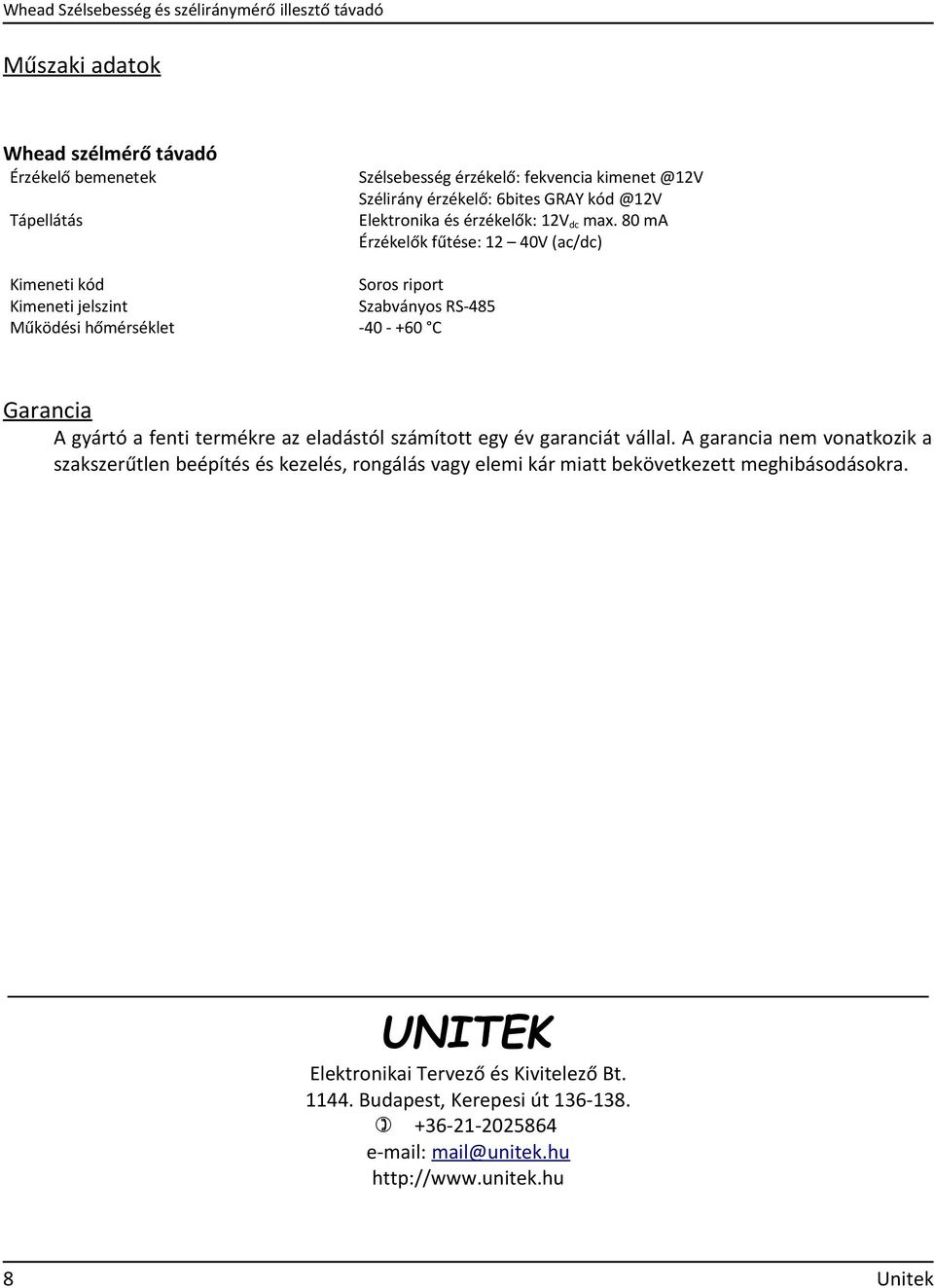

8 Whead Szélsebesség és széliránymérő illesztő távadó Műszaki adatok Whead szélmérő távadó Érzékelő bemenetek Tápellátás Szélsebesség érzékelő: fekvencia Szélirány érzékelő: 6bites GRAY Elektronika és érzékelők: 12V dc max. 80 ma Érzékelők fűtése: 12 40V (ac/dc) Kimeneti kód Soros riport Kimeneti jelszint Szabványos RS-485 Működési hőmérséklet C Garancia A gyártó a fenti termékre az eladástól számított egy év garanciát vállal. A garancia nem vonatkozik a szakszerűtlen beépítés és kezelés, rongálás vagy elemi kár miatt bekövetkezett meghibásodásokra. UNITEK Elektronikai Tervező és Kivitelező Bt Budapest, Kerepesi út ) mail@unitek.hu 8 Unitek
