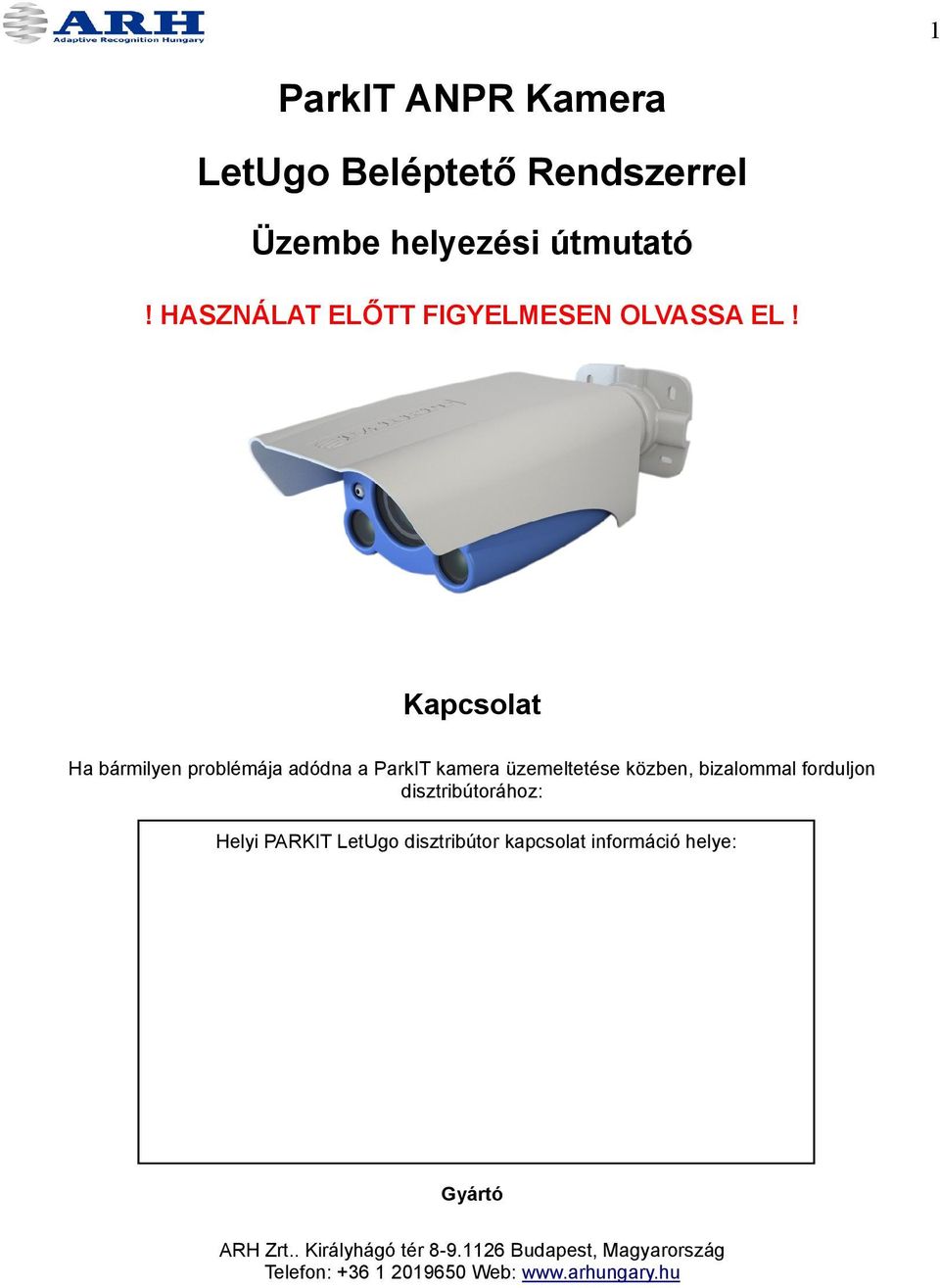

1 1 ParkIT ANPR Kamera LetUgo Beléptető Rendszerrel Üzembe helyezési útmutató! HASZNÁLAT ELŐTT FIGYELMESEN OLVASSA EL! Kapcsolat Ha bármilyen problémája adódna a ParkIT kamera üzemeltetése közben, bizalommal forduljon disztribútorához: Helyi PARKIT LetUgo disztribútor kapcsolat információ helye: Gyártó ARH Zrt.. Királyhágó tér Budapest, Magyarország Telefon: Web:

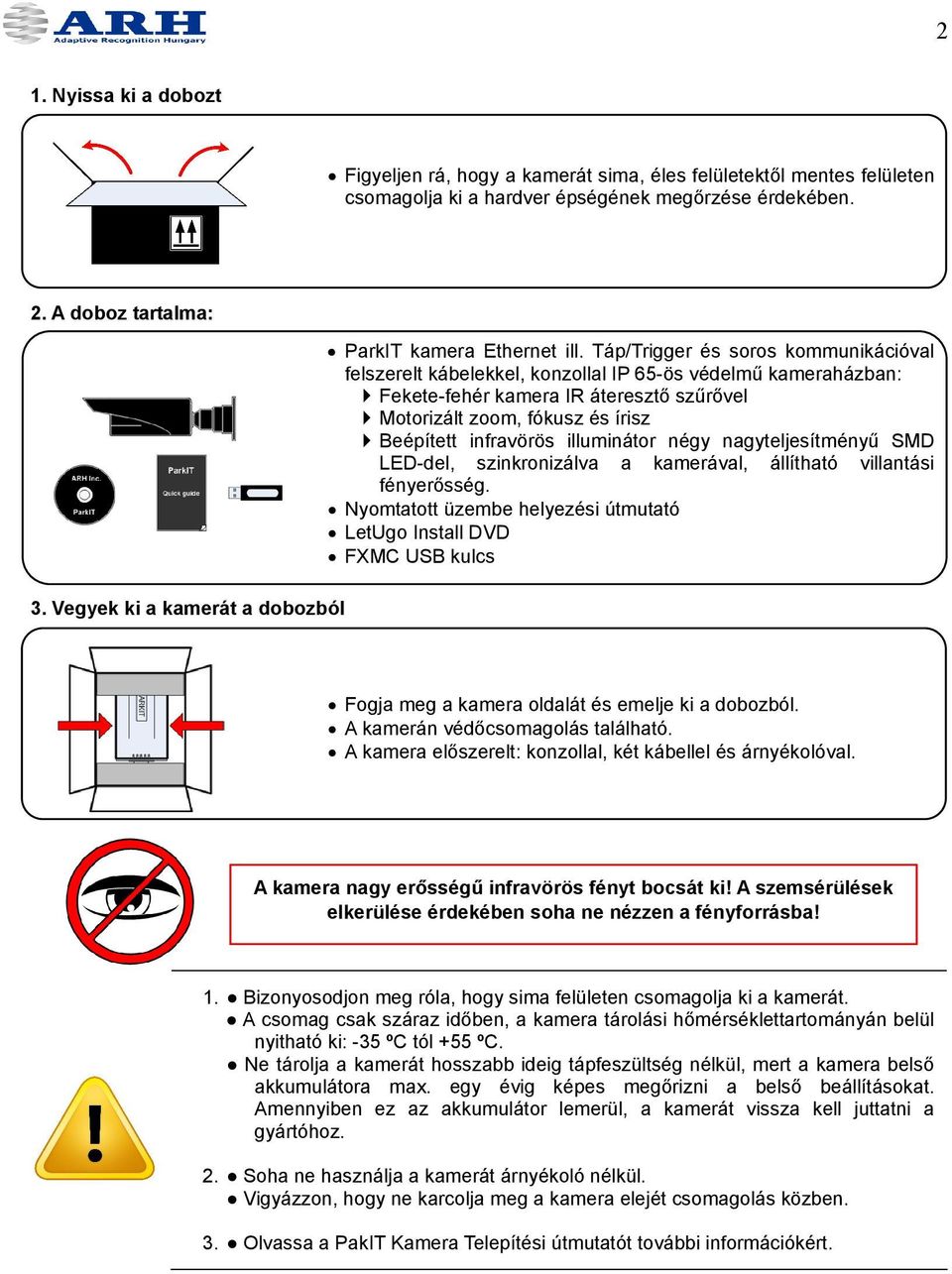

2 2 1. Nyissa ki a dobozt Figyeljen rá, hogy a kamerát sima, éles felületektől mentes felületen csomagolja ki a hardver épségének megőrzése érdekében. 2. A doboz tartalma: 3. Vegyek ki a kamerát a dobozból ParkIT kamera Ethernet ill. Táp/Trigger és soros kommunikációval felszerelt kábelekkel, konzollal IP 65-ös védelmű kameraházban: Fekete-fehér kamera IR áteresztő szűrővel Motorizált zoom, fókusz és írisz Beépített infravörös illuminátor négy nagyteljesítményű SMD LED-del, szinkronizálva a kamerával, állítható villantási fényerősség. Nyomtatott üzembe helyezési útmutató LetUgo Install DVD FXMC USB kulcs Fogja meg a kamera oldalát és emelje ki a dobozból. A kamerán védőcsomagolás található. A kamera előszerelt: konzollal, két kábellel és árnyékolóval. A kamera nagy erősségű infravörös fényt bocsát ki! A szemsérülések elkerülése érdekében soha ne nézzen a fényforrásba! 1. Bizonyosodjon meg róla, hogy sima felületen csomagolja ki a kamerát. A csomag csak száraz időben, a kamera tárolási hőmérséklettartományán belül nyitható ki: -35 ºC tól +55 ºC. Ne tárolja a kamerát hosszabb ideig tápfeszültség nélkül, mert a kamera belső akkumulátora max. egy évig képes megőrizni a belső beállításokat. Amennyiben ez az akkumulátor lemerül, a kamerát vissza kell juttatni a gyártóhoz. 2. Soha ne használja a kamerát árnyékoló nélkül. Vigyázzon, hogy ne karcolja meg a kamera elejét csomagolás közben. 3. Olvassa a PakIT Kamera Telepítési útmutatót további információkért.

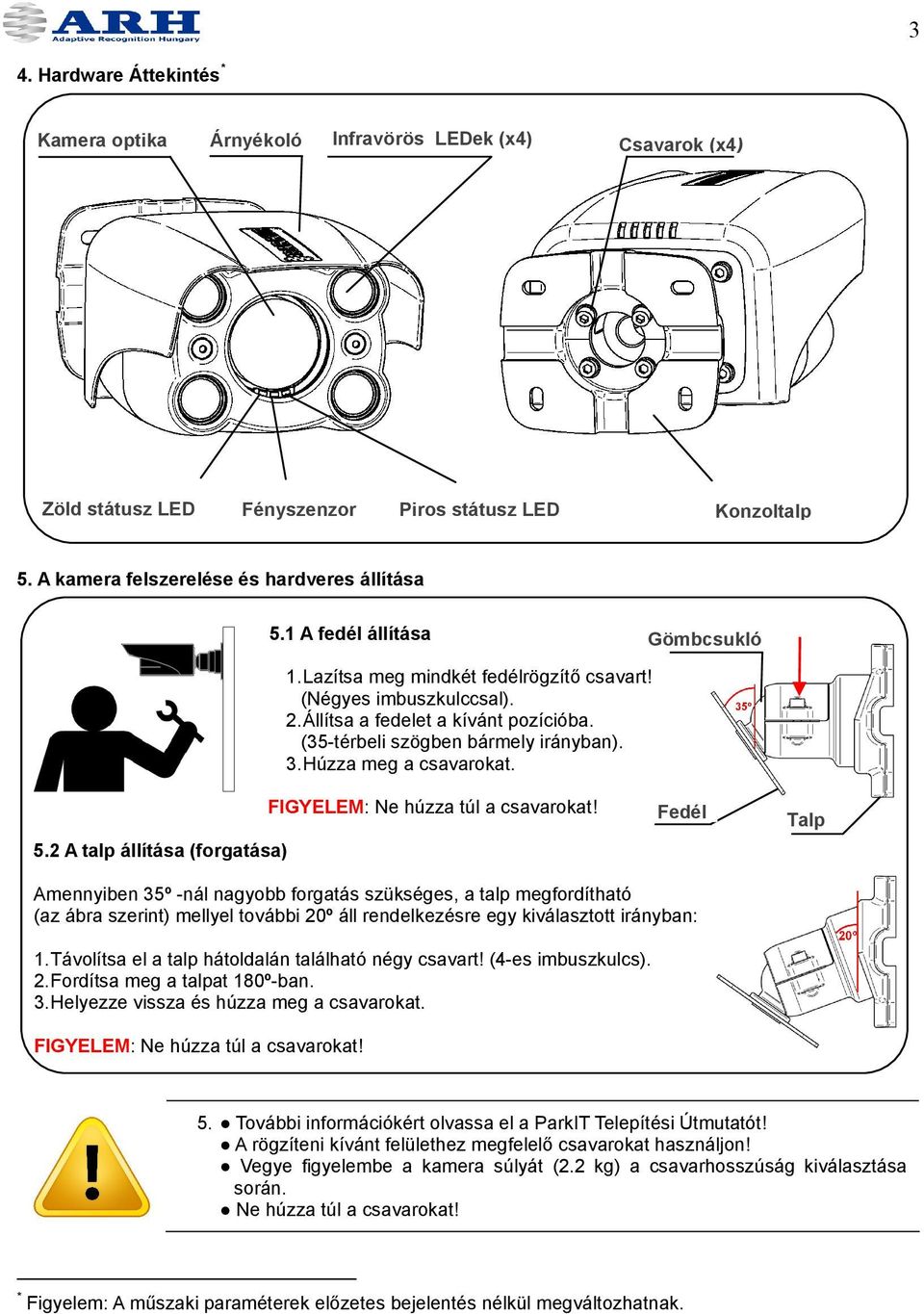

3 3 4. Hardware Áttekintés * Kamera optika Árnyékoló Infravörös LEDek (x4) Csavarok (x4) Zöld státusz LED Fényszenzor Piros státusz LED Konzoltalp 5. A kamera felszerelése és hardveres állítása 5.1 A fedél állítása Gömbcsukló 5.2 A talp állítása (forgatása) 1. Lazítsa meg mindkét fedélrögzítő csavart! (Négyes imbuszkulccsal). 2. Állítsa a fedelet a kívánt pozícióba. (35-térbeli szögben bármely irányban). 3. Húzza meg a csavarokat. FIGYELEM: Ne húzza túl a csavarokat! Fedél Talp Amennyiben 35º -nál nagyobb forgatás szükséges, a talp megfordítható (az ábra szerint) mellyel további 20º áll rendelkezésre egy kiválasztott irányban: 1. Távolítsa el a talp hátoldalán található négy csavart! (4-es imbuszkulcs). 2. Fordítsa meg a talpat 180º-ban. 3. Helyezze vissza és húzza meg a csavarokat. FIGYELEM: Ne húzza túl a csavarokat! 5. További információkért olvassa el a ParkIT Telepítési Útmutató t! A rögzíteni kívánt felülethez megfelelő csavarokat használjon! Vegye figyelembe a kamera súlyát (2.2 kg) a csavarhosszúság kiválasztása során. Ne húzza túl a csavarokat! * Figyelem: A műszaki paraméterek előzetes bejelentés nélkül megváltozhatnak.

4 6. Csatlakoztassa a Kábeleket 6.1 Power/Trigger/Serial Cable Connection FIGYELEM: A NEM HASZNÁLT KÁBELEKET SZIGETELJE LE MÉG ÜZEMBE HELYEZÉS ELŐTT! 4 Leírás 1. DC be -...Fekete 2. DC be +... Piros 3. Opto be +...Barna 4. Opto ki -... Piros 5. Opto ki +...Szürke 6. Opto be -...Narancs 7. Soros TX...Fehér 8. Soros RX... Zöld 9. NC (fenntartva)...citroms. 10. Soros GND... Kék Kábelszín TÁP SPECIFIKÁCIÓ DC bemenet: 12V névleges (12V 15V), fordított polaritás védelem Teljesítmény: 10W Bemenő áram: 1.0A (max 2.5A tranziensek lehetségesek) Túláramvédelem: olvadóbiztosítóval TRIGGER SPECIFIKÁCIÓ Kimenet: Open Collector-os (max. 12V DC/ 10mA) Bemenet: Min. 5V DC, max 12V DC, impulzusszélesség: min 10 ms Mintaalkalmazás trigger bementhez és kimenethez! DC input: 12-15V! 6.2 Ethernet csatlakozás A kamera RJ45 csatlakozóval és CAT5 UTP keresztkábellel van előszerelve, ezáltal könnyen csatlakoztatható PC-khez és hálózati switch-hez egyaránt. A kábel hossza könnyedén növelhető RJ45 toldó segítségével. 6. Nem megfelelő kábelezésből eredendő hibák esetén a garancia nem érvényes. Ne érintse össze a drótokat mert az zárlatot okozhat! A kamera kábelvégződései nem vízállók! Gondoskodjon megfelelő szigetelésükről a kamera védelmének érdekében! Hosszabb (5m) kábelek használata esetén vegye figyelembe a feszültségesést! A kamera soros portja az RS232 specifikációnak felel meg. Használjon megfelelő kábeleket és szigetelőeszközöket a vízzáróság érdekében!

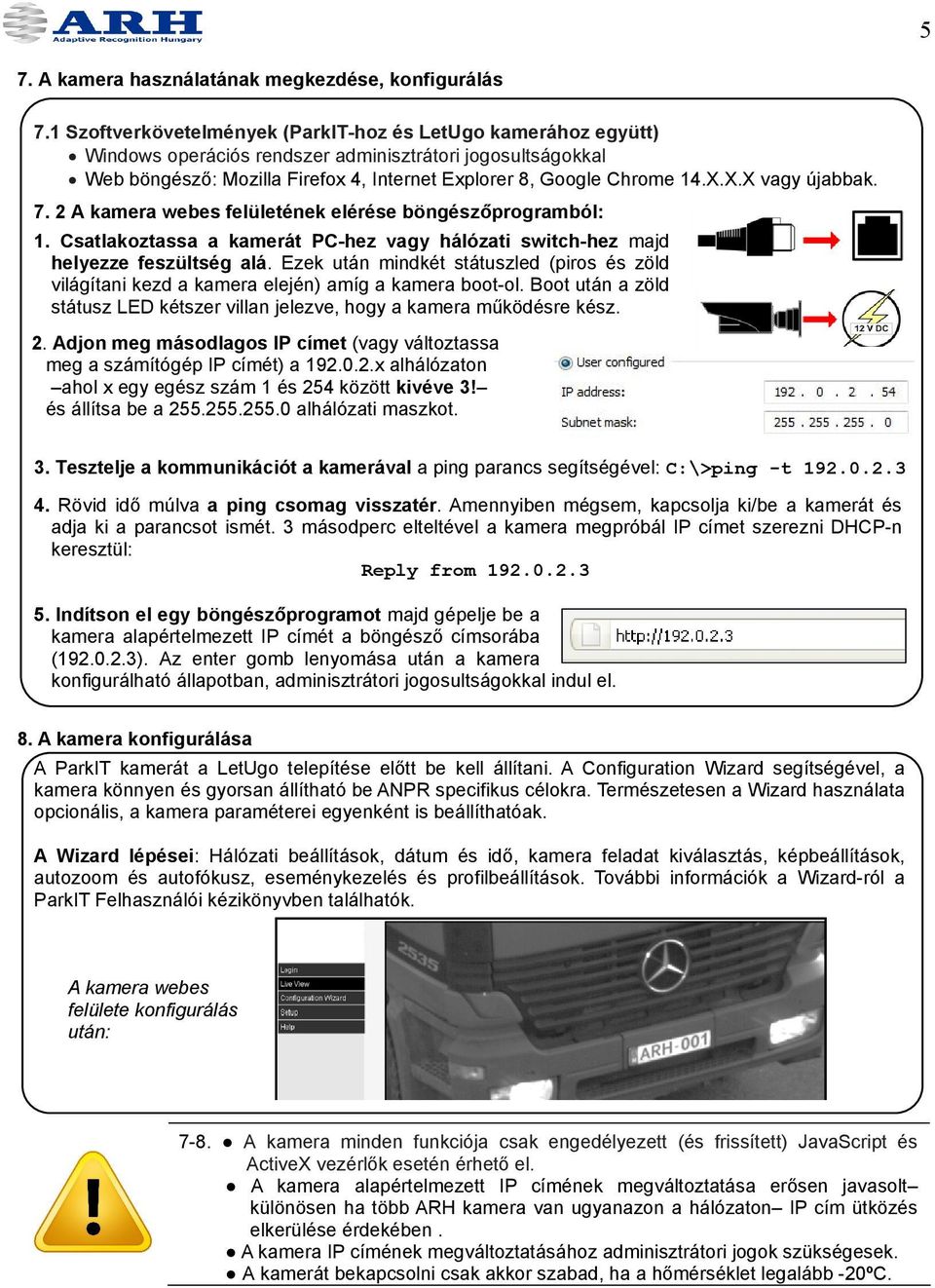

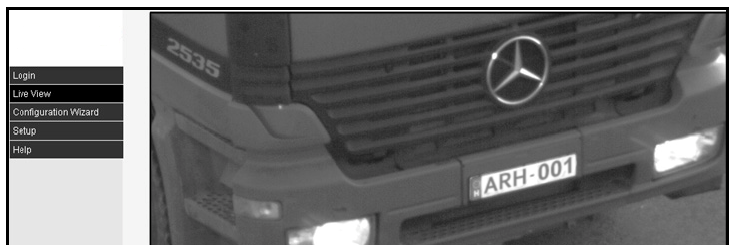

5 5 7. A kamera használatának megkezdése, konfigurálás 7.1 Szoftverkövetelmények (ParkIT-hoz és LetUgo kamerához együtt) Windows operációs rendszer adminisztrátori jogosultságokkal Web böngésző: Mozilla Firefox 4, Internet Explorer 8, Google Chrome 14.X.X.X vagy újabbak A kamera webes felületének elérése böngészőprogramból: 1. Csatlakoztassa a kamerát PC-hez vagy hálózati switch-hez majd helyezze feszültség alá. Ezek után mindkét státuszled (piros és zöld világítani kezd a kamera elején) amíg a kamera boot-ol. Boot után a zöld státusz LED kétszer villan jelezve, hogy a kamera működésre kész. 2. Adjon meg másodlagos IP címet (vagy változtassa meg a számítógép IP címét) a x alhálózaton ahol x egy egész szám 1 és 254 között kivéve 3! és állítsa be a alhálózati maszkot. 3. Tesztelje a kommunikációt a kamerával a ping parancs segítségével: C:\>ping -t Rövid idő múlva a ping csomag visszatér. Amennyiben mégsem, kapcsolja ki/be a kamerát és adja ki a parancsot ismét. 3 másodperc elteltével a kamera megpróbál IP címet szerezni DHCP-n keresztül: Reply from Indítson el egy böngészőprogramot majd gépelje be a kamera alapértelmezett IP címét a böngésző címsorába ( ). Az enter gomb lenyomása után a kamera konfigurálható állapotban, adminisztrátori jogosultságokkal indul el. 8. A kamera konfigurálása A ParkIT kamerát a LetUgo telepítése előtt be kell állítani. A Configuration Wizard segítségével, a kamera könnyen és gyorsan állítható be ANPR specifikus célokra. Természetesen a Wizard használata opcionális, a kamera paraméterei egyenként is beállíthatóak. A Wizard lépései: Hálózati beállítások, dátum és idő, kamera feladat kiválasztás, képbeállítások, autozoom és autofókusz, eseménykezelés és profilbeállítások. További információk a Wizard-ról a ParkIT Felhasználói kézikönyvben találhatók. A kamera webes felülete konfigurálás után: 7-8. A kamera minden funkciója csak engedélyezett (és frissített) JavaScript és ActiveX vezérlők esetén érhető el. A kamera alapértelmezett IP címének megváltoztatása erősen javasolt különösen ha több ARH kamera van ugyanazon a hálózaton IP cím ütközés elkerülése érdekében. A kamera IP címének megváltoztatásához adminisztrátori jogok szükségesek. A kamerát bekapcsolni csak akkor szabad, ha a hőmérséklet legalább -20ºC.

6 6 9. A LetUgo Program Telepítése 9.1 Rendszerkövetelmények Min. Pentium 4 2GHz CPU, 1GB RAM (2GB ajánlott Windows7 esetén) Windows XP SP3 vagy Windows 7 operációs rendszer, HD Ready képernyőfelbontás (1366x768), minimum 64 MB dedikált video memória. 100 Mbit/sec vagy jobb LAN kapcsolat, Ethernet switch több kamera esetén, 1 USB port (v2.0) Min. 30GB HDD (kb. 30Mbyte az alkalmazásnak, a többi képek tárolásához, stb.) 9.2 A LetUgo telepítésének lépései 1. A setup program a telepítőlemez behelyezése után automatikusan elindul. 2. A [Tovább] gombra való kattintás után olvassa el és fogadja el a végfelhasználói szerződést (END-USER LICENSE AGREEMENT) kiválasztva az Elfogadom a szerződést opciót, majd kattintson a [Tovább] gombra. 3. A következő lépésben a telepítő.net keretrendszert keres a számítógépen és amennyiben nem talál, telepíti azt. 4. Ezután, adja meg a licenszkulcsot amely a LetUgo DVD oldalán található. Miután begépelte, kattintson a [Tovább] gombra a telepítendő összetevők megtekintéséhez. Ismételt [Tovább] gombra való kattintással ezen összetevők telepítése megtörténik. 9. Ha a telepítő program nem indul el automatikusan akkor futassa a INSTALL\LetUgo_Setup.exe állományt a telepítőlemezről. A LetUgo telepítéshez adminisztrátori jogosultság szükséges. A licenszkulcs kizárólag a termékkel együtt vásárolt USB kulccsal érvényes!

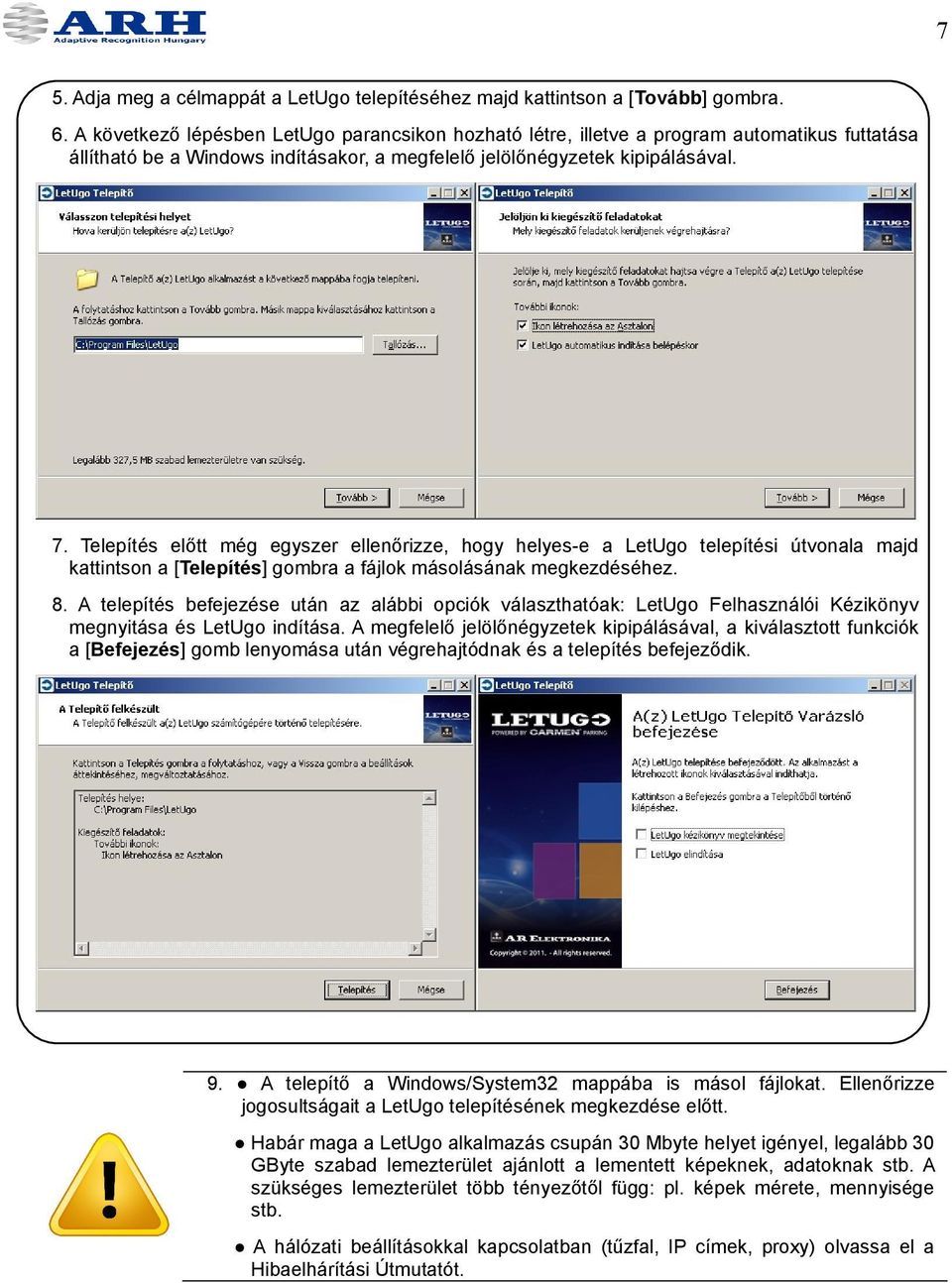

7 7 5. Adja meg a célmappát a LetUgo telepítéséhez majd kattintson a [Tovább] gombra. 6. A következő lépésben LetUgo parancsikon hozható létre, illetve a program automatikus futtatása állítható be a Windows indításakor, a megfelelő jelölőnégyzetek kipipálásával. 7. Telepítés előtt még egyszer ellenőrizze, hogy helyes-e a LetUgo telepítési útvonala majd kattintson a [Telepítés] gombra a fájlok másolásának megkezdéséhez. 8. A telepítés befejezése után az alábbi opciók választhatóak: LetUgo Felhasználói Kézikönyv megnyitása és LetUgo indítása. A megfelelő jelölőnégyzetek kipipálásával, a kiválasztott funkciók a [Befejezés] gomb lenyomása után végrehajtódnak és a telepítés befejeződik. 9. A telepítő a Windows/System32 mappába is másol fájlokat. Ellenőrizze jogosultságait a LetUgo telepítésének megkezdése előtt. Habár maga a LetUgo alkalmazás csupán 30 Mbyte helyet igényel, legalább 30 GByte szabad lemezterület ajánlott a lementett képeknek, adatoknak stb. A szükséges lemezterület több tényezőtől függ: pl. képek mérete, mennyisége stb. A hálózati beállításokkal kapcsolatban (tűzfal, IP címek, proxy) olvassa el a Hibaelhárítási Útmutatót.

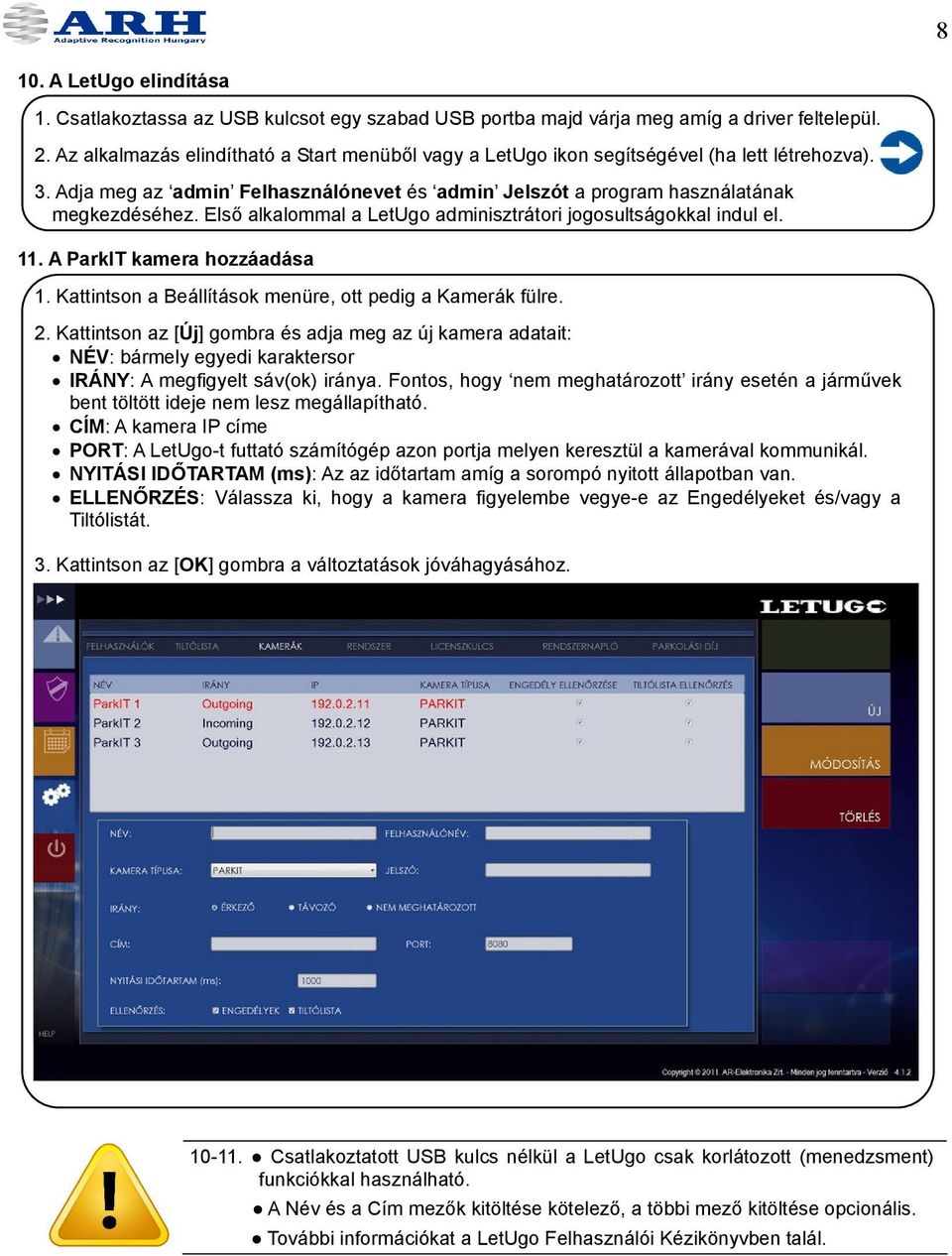

8 8 10. A LetUgo elindítása 1. Csatlakoztassa az USB kulcsot egy szabad USB portba majd várja meg amíg a driver feltelepül. 2. Az alkalmazás elindítható a Start menüből vagy a LetUgo ikon segítségével (ha lett létrehozva). 3. Adja meg az admin Felhasználónevet és admin Jelszót a program használatának megkezdéséhez. Első alkalommal a LetUgo adminisztrátori jogosultságokkal indul el. 11. A ParkIT kamera hozzáadása 1. Kattintson a Beállítások menüre, ott pedig a Kamerák fülre. 2. Kattintson az [Új] gombra és adja meg az új kamera adatait: NÉV: bármely egyedi karaktersor IRÁNY: A megfigyelt sáv(ok) iránya. Fontos, hogy nem meghatározott irány esetén a járművek bent töltött ideje nem lesz megállapítható. CÍM: A kamera IP címe PORT: A LetUgo-t futtató számítógép azon portja melyen keresztül a kamerával kommunikál. NYITÁSI IDŐTARTAM (ms): Az az időtartam amíg a sorompó nyitott állapotban van. ELLENŐRZÉS: Válassza ki, hogy a kamera figyelembe vegye-e az Engedélyeket és/vagy a Tiltólistát. 3. Kattintson az [OK] gombra a változtatások jóváhagyásához Csatlakoztatott USB kulcs nélkül a LetUgo csak korlátozott (menedzsment) funkciókkal használható. A Név és a Cím mezők kitöltése kötelező, a többi mező kitöltése opcionális. További információkat a LetUgo Felhasználói Kézikönyvben talál.

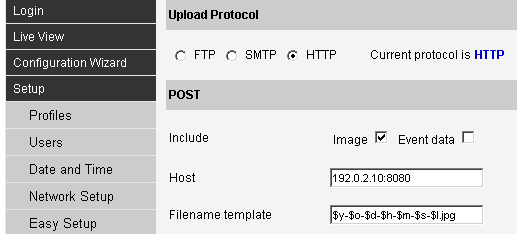

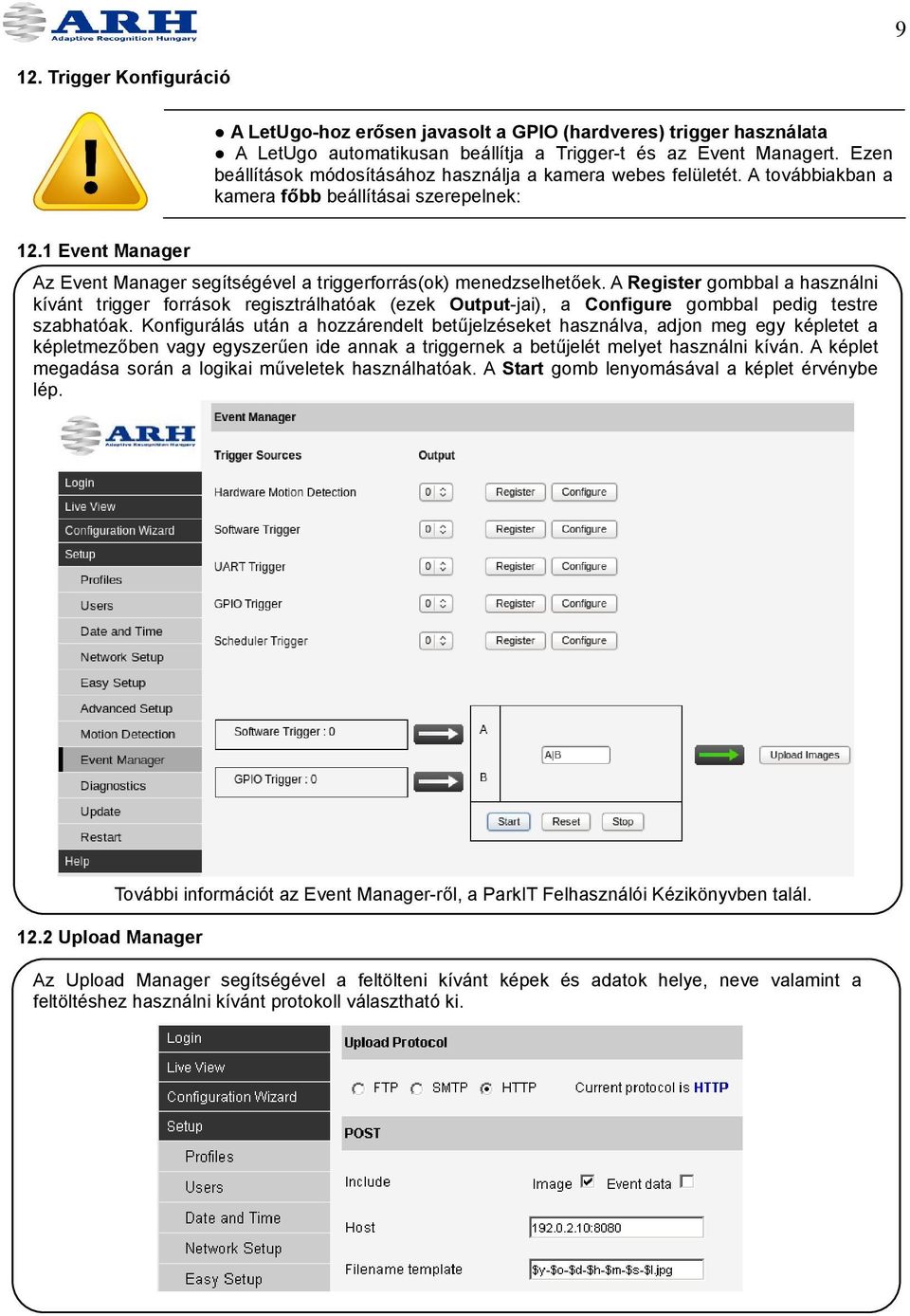

9 9 12. Trigger Konfiguráció A LetUgo-hoz erősen javasolt a GPIO (hardveres) trigger használata A LetUgo automatikusan beállítja a Trigger-t és az Event Managert. Ezen beállítások módosításához használja a kamera webes felületét. A továbbiakban a kamera főbb beállításai szerepelnek: 12.1 Event Manager Az Event Manager segítségével a triggerforrás(ok) menedzselhetőek. A Register gombbal a használni kívánt trigger források regisztrálhatóak (ezek Output-jai), a Configure gombbal pedig testre szabhatóak. Konfigurálás után a hozzárendelt betűjelzéseket használva, adjon meg egy képletet a képletmezőben vagy egyszerűen ide annak a triggernek a betűjelét melyet használni kíván. A képlet megadása során a logikai műveletek használhatóak. A Start gomb lenyomásával a képlet érvénybe lép Upload Manager További információt az Event Manager-ről, a ParkIT Felhasználói Kézikönyvben talál. Az Upload Manager segítségével a feltölteni kívánt képek és adatok helye, neve valamint a feltöltéshez használni kívánt protokoll választható ki.

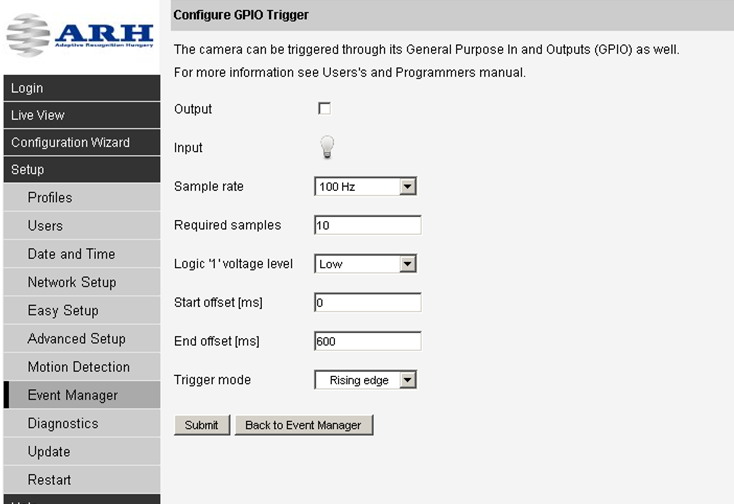

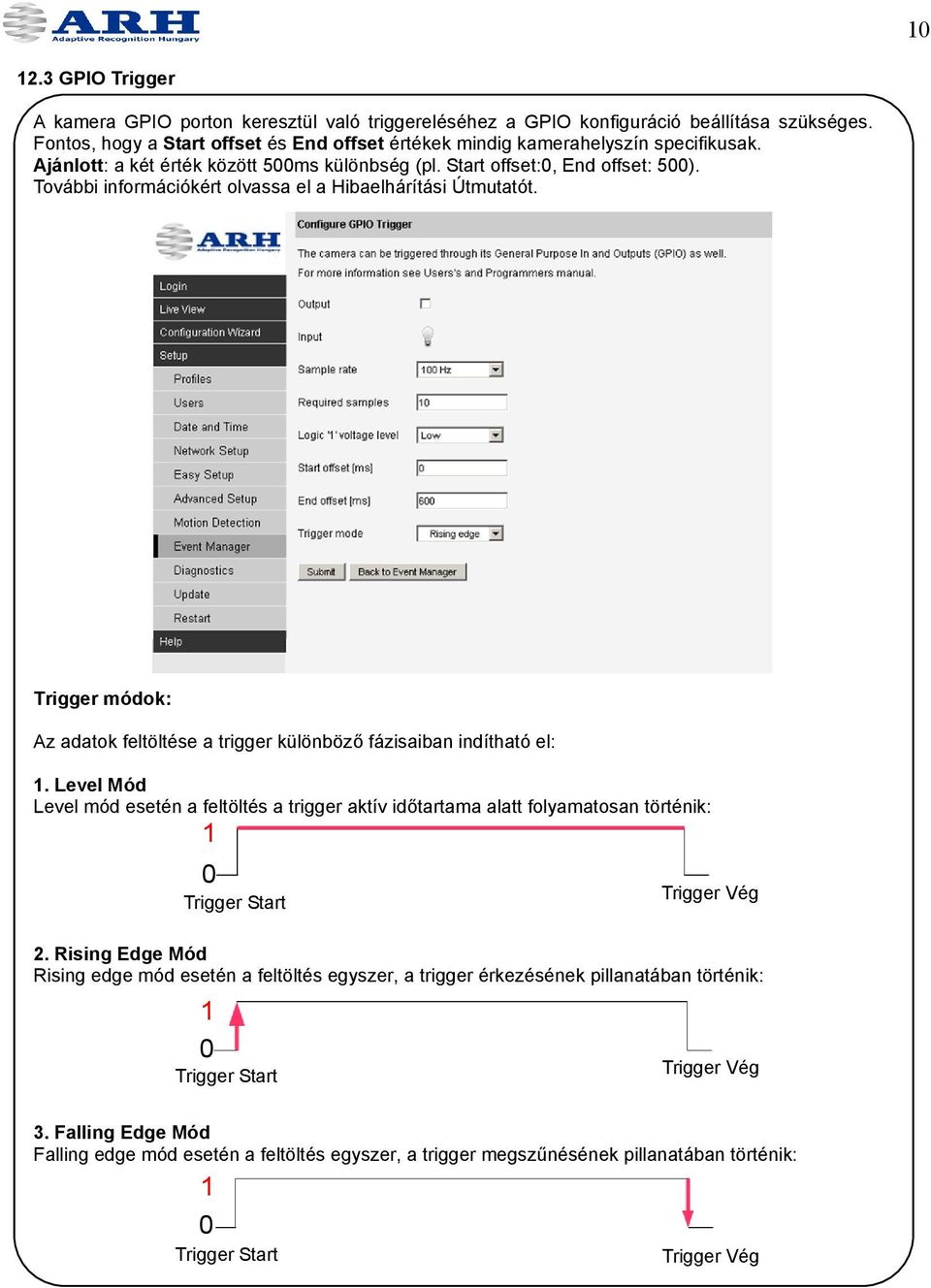

10 GPIO Trigger A kamera GPIO porton keresztül való triggereléséhez a GPIO konfiguráció beállítása szükséges. Fontos, hogy a Start offset és End offset értékek mindig kamerahelyszín specifikusak. Ajánlott: a két érték között 500ms különbség (pl. Start offset:0, End offset: 500). További információkért olvassa el a Hibaelhárítási Útmutatót. Trigger módok: Az adatok feltöltése a trigger különböző fázisaiban indítható el: 1. Level Mód Level mód esetén a feltöltés a trigger aktív időtartama alatt folyamatosan történik: 1 0 Trigger Start Trigger Vég 2. Rising Edge Mód Rising edge mód esetén a feltöltés egyszer, a trigger érkezésének pillanatában történik: 1 0 Trigger Start Trigger Vég 3. Falling Edge Mód Falling edge mód esetén a feltöltés egyszer, a trigger megszűnésének pillanatában történik: 1 0 Trigger Start Trigger Vég
