1 ZyWALL USG 300 RÖVID KEZELÉSI ÚTMUTATÓ Egyesített biztonsági átjáró Firmware v kiadás, 2008/11 ALAPÉRTELMEZETT BEJELENTKEZÉSI ADATOK IP-cím: Felhasználónév: admin Jelszó: Copyright 2008 ZyXEL Communications Corporation

2 Előlap és hátlap ÁRAM AUX RESET (ÚJRAINDÍTÁS) AUX KONZOL SYS KÁRTYA 1-2 P1 - P7 USB 1-2 BŐVÍTŐ- BŐVÍTŐ- ALJZAT ÁRAM KÁRTYA NYÍLÁS 1 KÁRTYA NYÍLÁS 2

3 MAGYAR Csomag tartalmának ellenőrzése A doboznak a következők mindegyikéből kell egyet tartalmaznia: ZyWALL USG 300 Elektromos csatlakozózsinór Rögzítőcsomag állványra szereléshez RJ-45 Ethernet kábel RS-232 konzol Y-kábel Nyomtatott rövid kezelési útmutató Konfigurációs referenciakártya Compact disk (CD)

4 Állványra szerelés Szerelje fel a ZyWALL-t egy 19 hüvelykes állványra, vagy helyezze egy szilárd, lapos felületre. Hagyjon 10 cm szabad helyet hátul és 20 cm-t az oldalaknál. 1. Igazítsa az egyik tartókonzol nyílásait a ZyWALL egyik oldalához, és rögzítse a dobozban található rögzítőcsavarokkal. Ugyanígy szerelje fel a másik tartókonzolt. 2. A két tartókonzol felszerelése után helyezze a ZyWALL-t az állványra úgy, hogy a konzolok nyílásait az állványon lévő megfelelő nyílásokhoz igazítja. Rögzítse a ZyWALL-t az állványhoz az állvány rögzítőcsavarjaival.

5 MAGYAR Hardver csatlakoztatása Győződjön meg róla, hogy a hátlapon lévő áramkapcsoló ki van kapcsolva, mielőtt a hardvereket csatlakoztatja. 1. A hálózat védelme érdekében használat előtt javasolt konfigurálni a ZyWALL-t. Ethernet kábel segítségével csatlakoztasson egy számítógépet az 1 porthoz. 2. Másik Ethernet kábellel csatlakoztassa a 2 és/vagy 3 portokat egy Internet-hozzáféréssel rendelkező Ethernet jackhez. 3. A dobozban található elektromos csatlakozózsinór segítségével csatlakoztassa az elektromos aljzatot (a hátlapon) egy hálózati aljzathoz.

6 4. Kapcsolja be az áramkapcsolót, és nézze meg az előlapot. A PWR lámpa kigyullad. A SYS lámpa a rendszerteszt és indítás alatt villog, és folyamatosan világít, ha a rendszer készen áll.

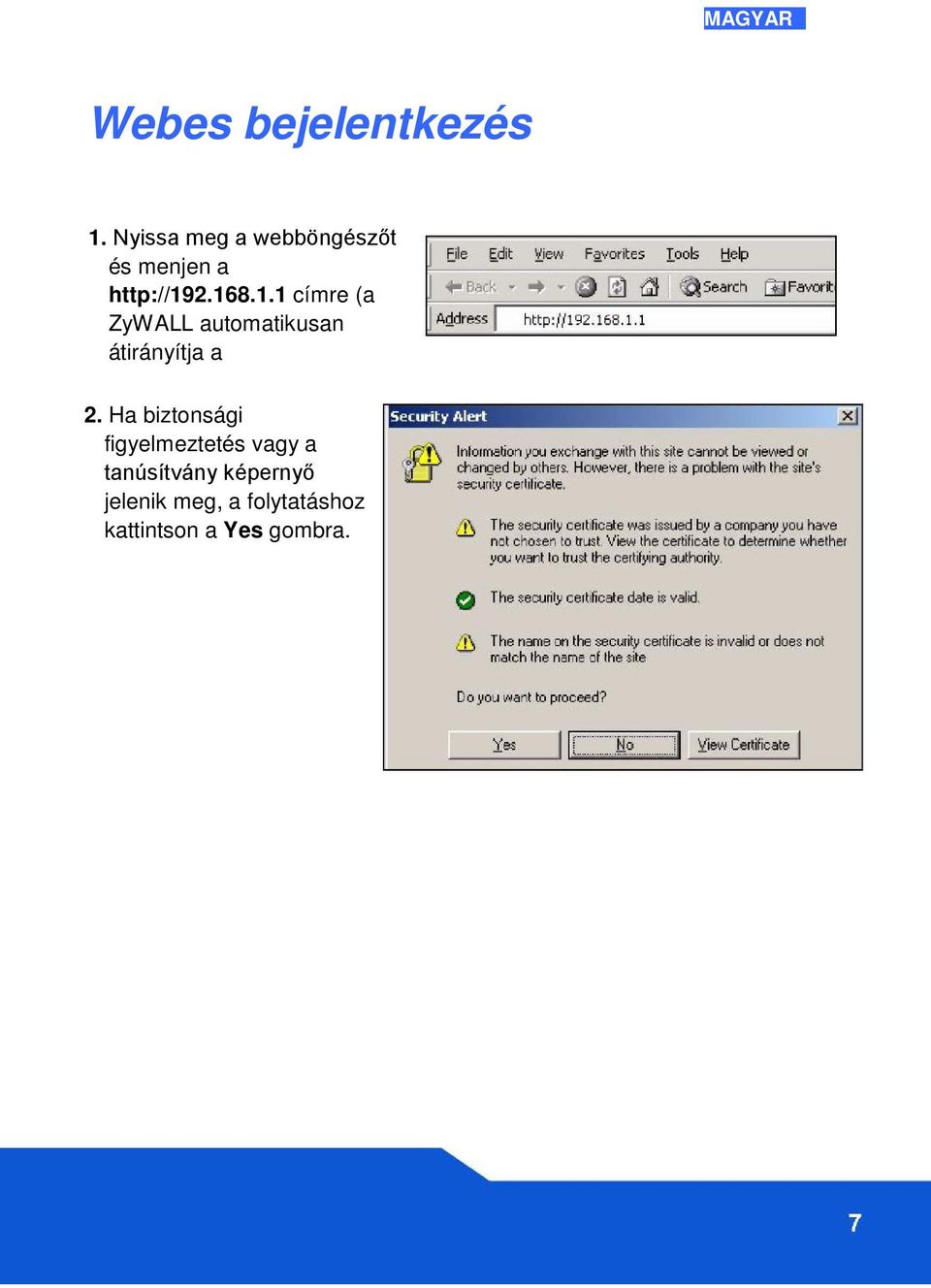

7 MAGYAR Webes bejelentkezés 1. Nyissa meg a webböngészőt és menjen a címre (a ZyWALL automatikusan átirányítja a 2. Ha biztonsági figyelmeztetés vagy a tanúsítvány képernyő jelenik meg, a folytatáshoz kattintson a Yes gombra.

8 3. Felhasználónévnek az admin jelszónak az 1234 szavakat adja meg. Kattintson a Login (bejelentkezés) gombra. 4. Kifejezetten javasoljuk, hogy módosítsa a jelszót. Adja meg az új jelszót, majd gépelje be újra és kattintson az Apply (alkalmaz) gombra.

9 MAGYAR Telepítő varázsló Megnyílik a Status (állapot) képernyő. Kattintson a varázsló ikonjára [j] a jobb felső sarokban. Telepítő varázsló segítségével csatlakozzon az Internethez és regisztrálja a ZyWALL-t és/vagy aktiváljon próbaszolgáltatásokat, mint az IDP vagy tartalomszűrés. Csak az alapértelmezett konfigurációból kiinduló első konfiguráláshoz használja a telepítő varázslót.

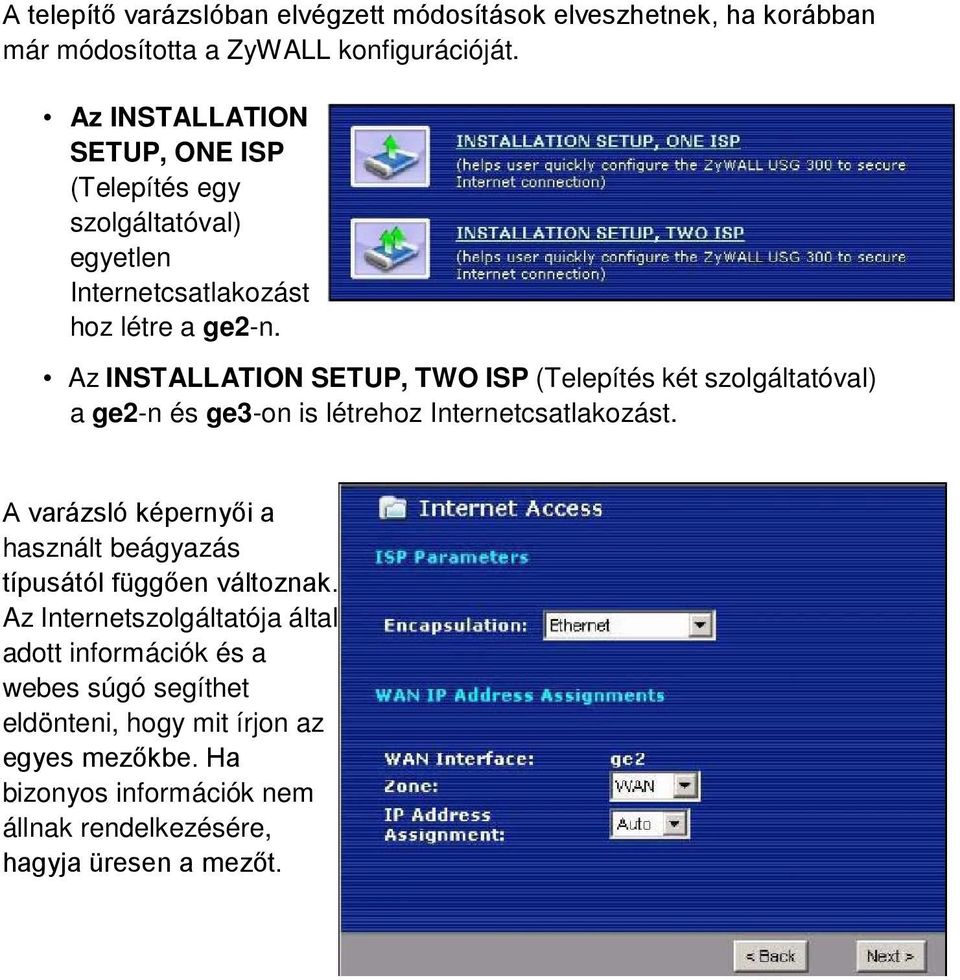

10 A telepítő varázslóban elvégzett módosítások elveszhetnek, ha korábban már módosította a ZyWALL konfigurációját. Az INSTALLATION SETUP, ONE ISP (Telepítés egy szolgáltatóval) egyetlen Internetcsatlakozást hoz létre a ge2-n. Az INSTALLATION SETUP, TWO ISP (Telepítés két szolgáltatóval) a ge2-n és ge3-on is létrehoz Internetcsatlakozást. A varázsló képernyői a használt beágyazás típusától függően változnak. Az Internetszolgáltatója által adott információk és a webes súgó segíthet eldönteni, hogy mit írjon az egyes mezőkbe. Ha bizonyos információk nem állnak rendelkezésére, hagyja üresen a mezőt.

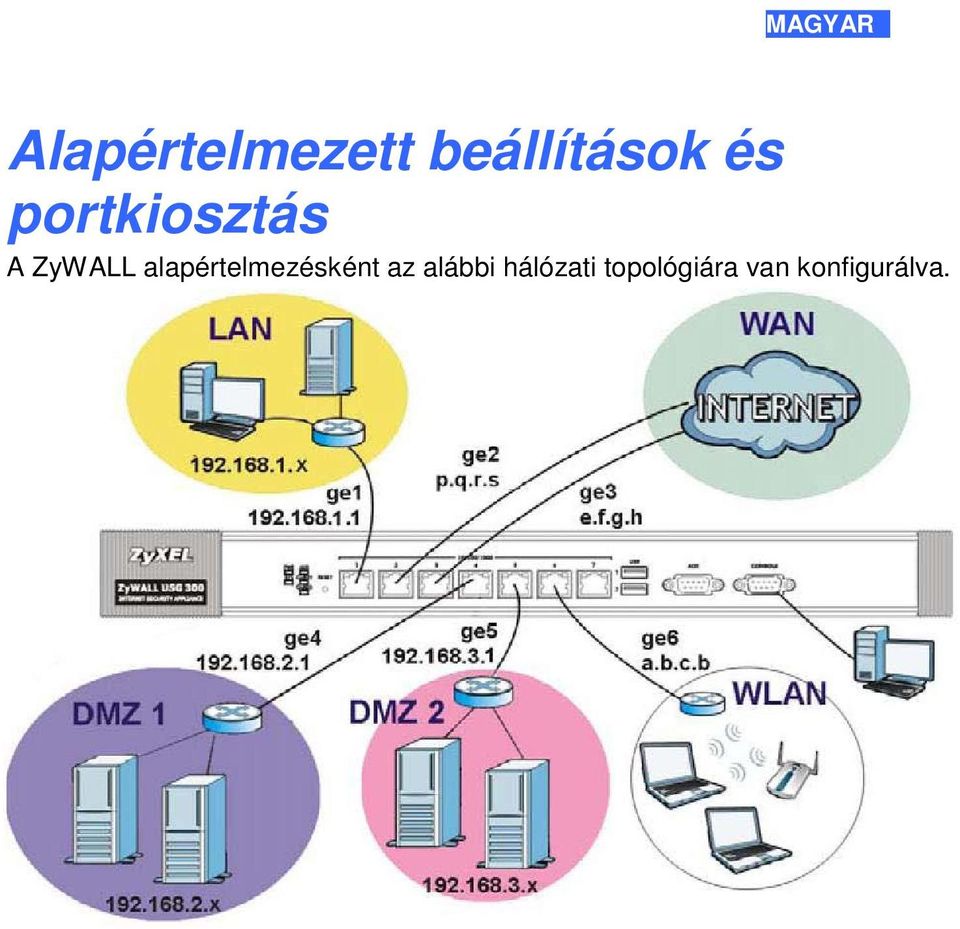

11 MAGYAR Alapértelmezett beállítások és portkiosztás A ZyWALL alapértelmezésként az alábbi hálózati topológiára van konfigurálva.

12 Port Csatoló Zóna IP-cím és DHCP beállítások 1 ge1 LAN , engedélyezett DHCP-kiszolgáló Alapértelmezett beállításokhoz javasolt használat Védett LAN 2, 3 ge2, ge3 WAN DHCP-kliensek Internetcsatlakozások 4 ge4 DMZ , letiltott DHCP-kiszolgáló 5 ge5 DMZ , letiltott DHCP-kiszolgáló 6 ge6 WLAN , engedélyezett DHCP-kiszolgáló Publikus kiszolgálók (pl. web, és FTP) Publikus kiszolgálók (pl. web, és FTP) Vezeték nélküli hozzáférési pontok 7 ge7 Nincs Nincs, letiltott DHCP-kiszolgáló Választható AUX aux Nincs Nincs Kiegészítő modem KONZOL N/A Nincs Nincs Helyi menedzsment

13 Felirat Típus Leírás USB USB Csatlakoztasson (USB) 3G vezeték nélküli kártyát 3G hálózaton keresztüli Internet-hozzáféréshez. A megírás pillanatában a Huawei E220, E270 készüléket használhatja. P1~P7 RJ-45 Használjon 8 vezetékes 5e kategóriás Ethernet kábelt a routerek, switch-ek, számítógépek, access pontok, stb. csatlakoztatásához. AUX RS-232 Használjon RS-232 konzol kábelt dial backup/betárcsázós modem csatlakoztatásához. CONSOLE RS-232 RS-232 konzol kábel segítségével csatlakoztasson egy helyi számítógép parancs alapú menedzsmenthez. EXTENSION CARD SLOT PCMCIA Helyezzen be vezeték nélküli LAN kártyát a vezeték nélküli LAN funkció használatához. A megírás pillanatában a ZyXEL G-170S vezeték nélküli kártyát használhatja. Vagy 3G vezeték nélküli kártyát is behelyezhet 3G hálózaton keresztüli vezeték nélküli Internet-hozzáféréshez. A megírás pillanatában a Sierra Wireless AC850, AC860, AC880 vagy AC881 3G vezeték nélküli kártyákat használhatja.

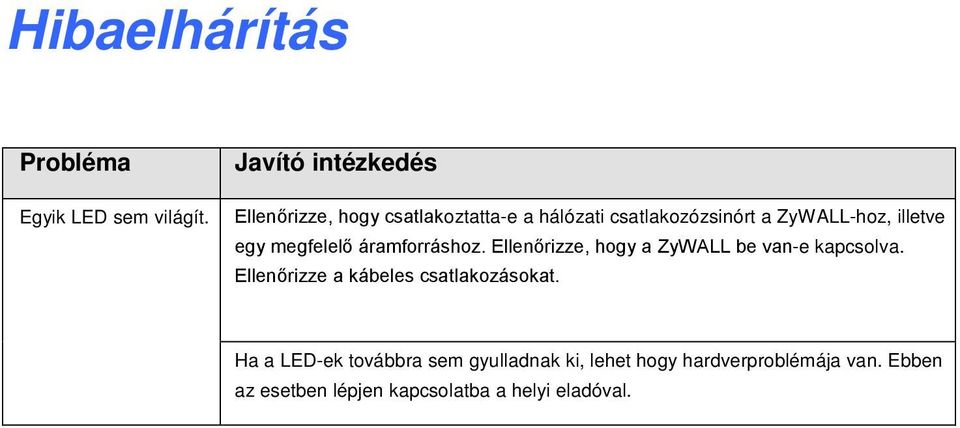

14 Hibaelhárítás Probléma Egyik LED sem világít. Javító intézkedés Ellenőrizze, hogy csatlakoztatta-e a hálózati csatlakozózsinórt a ZyWALL-hoz, illetve egy megfelelő áramforráshoz. Ellenőrizze, hogy a ZyWALL be van-e kapcsolva. Ellenőrizze a kábeles csatlakozásokat. Ha a LED-ek továbbra sem gyulladnak ki, lehet hogy hardverproblémája van. Ebben az esetben lépjen kapcsolatba a helyi eladóval.

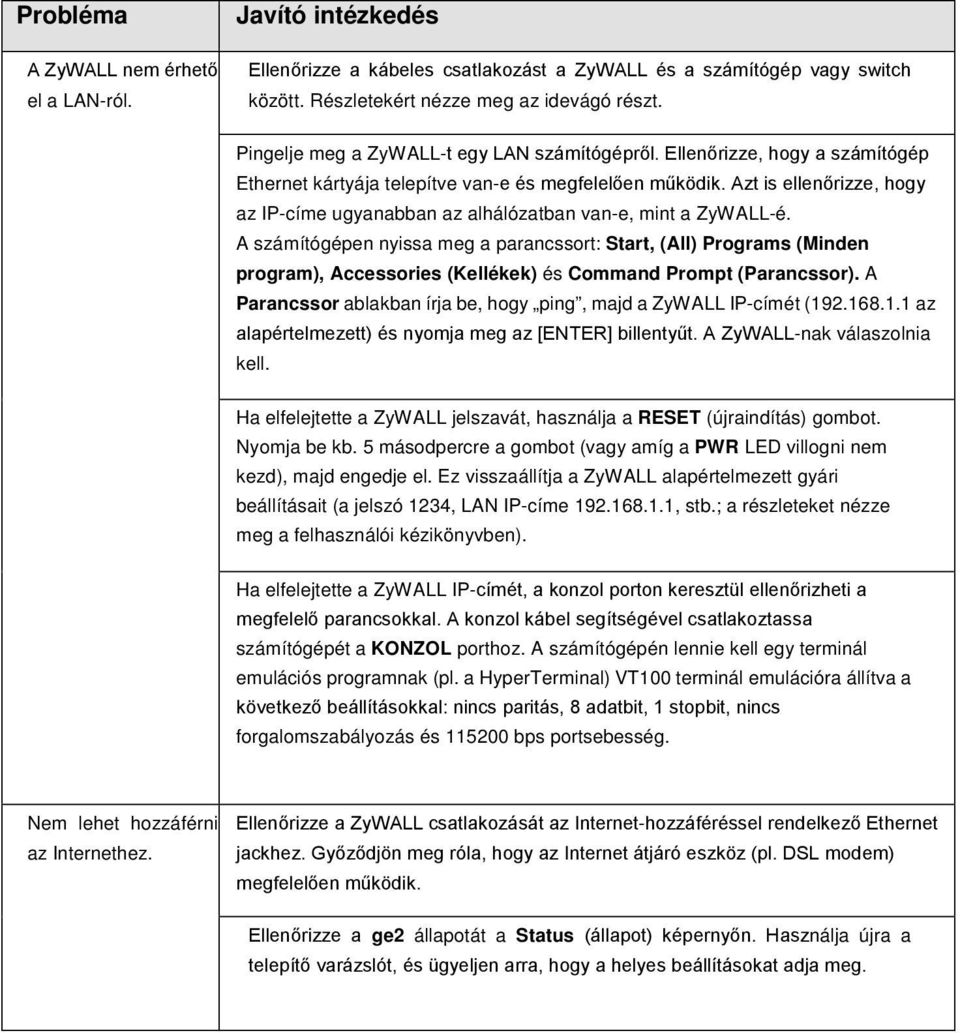

15 Probléma A ZyWALL nem érhető el a LAN-ról. Javító intézkedés Ellenőrizze a kábeles csatlakozást a ZyWALL és a számítógép vagy switch között. Részletekért nézze meg az idevágó részt. Pingelje meg a ZyWALL-t egy LAN számítógépről. Ellenőrizze, hogy a számítógép Ethernet kártyája telepítve van-e és megfelelően működik. Azt is ellenőrizze, hogy az IP-címe ugyanabban az alhálózatban van-e, mint a ZyWALL-é. A számítógépen nyissa meg a parancssort: Start, (All) Programs (Minden program), Accessories (Kellékek) és Command Prompt (Parancssor). A Parancssor ablakban írja be, hogy ping, majd a ZyWALL IP-címét ( az alapértelmezett) és nyomja meg az [ENTER] billentyűt. A ZyWALL-nak válaszolnia kell. Ha elfelejtette a ZyWALL jelszavát, használja a RESET (újraindítás) gombot. Nyomja be kb. 5 másodpercre a gombot (vagy amíg a PWR LED villogni nem kezd), majd engedje el. Ez visszaállítja a ZyWALL alapértelmezett gyári beállításait (a jelszó 1234, LAN IP-címe , stb.; a részleteket nézze meg a felhasználói kézikönyvben). Ha elfelejtette a ZyWALL IP-címét, a konzol porton keresztül ellenőrizheti a megfelelő parancsokkal. A konzol kábel segítségével csatlakoztassa számítógépét a KONZOL porthoz. A számítógépén lennie kell egy terminál emulációs programnak (pl. a HyperTerminal) VT100 terminál emulációra állítva a következő beállításokkal: nincs paritás, 8 adatbit, 1 stopbit, nincs forgalomszabályozás és bps portsebesség. Nem lehet hozzáférni az Internethez. Ellenőrizze a ZyWALL csatlakozását az Internet-hozzáféréssel rendelkező Ethernet jackhez. Győződjön meg róla, hogy az Internet átjáró eszköz (pl. DSL modem) megfelelően működik. Ellenőrizze a ge2 állapotát a Status (állapot) képernyőn. Használja újra a telepítő varázslót, és ügyeljen arra, hogy a helyes beállításokat adja meg.

16 Egy termék tanúsítványainak megtekintése 1. Menjen a oldalra. 2. Válassza ki a terméket a legördülő menüből a ZyXEL honlapon, és ugorjon a termék oldalára. 3. Ezen az oldalon válassza ki a megtekinteni kívánt tanúsítványt.
