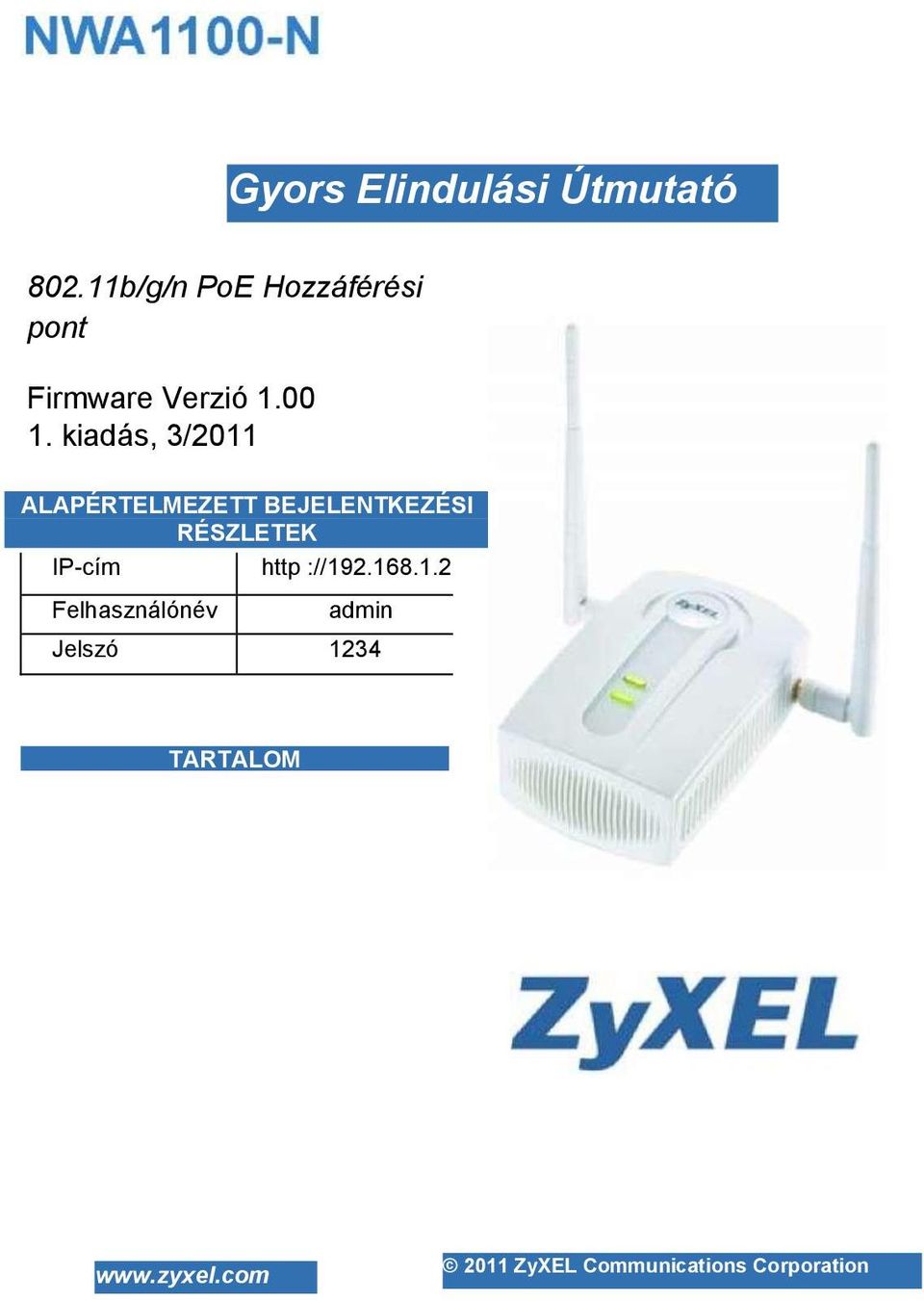

1 Gyors Elindulási Útmutató b/g/n PoE Hozzáférési pont Firmware Verzió kiadás, 3/2011 ALAPÉRTELMEZETT BEJELENTKEZÉSI RÉSZLETEK IP-cím http :// Felhasználónév admin Jelszó 1234 TARTALOM ZyXEL Communications Corporation

2 Elemek ANTENNÁK WLAN LED SYS LED BEKAPCSOLÁS ETHERNET VISSZAÁLLÍTÁS 2

3 MAGYAR Áttekintés Ez a Gyors Elindulási Útmutató segít abban, hogy miként kell beállítani és konfigurálni a NWA1100-N (Z jellel jelölve az ábrán) készüléket, így lehetővé téve, hogy a vezeték nélküli kliensek biztonságosan hozzáférjenek a vezetékes hálózatához. További információt a Használati Utasításban talál. Szüksége lehet az Internet hozzáférési információihoz. A vezeték nélküli hálózat beállításához hajtsa végre a következőket: A Hardver csatlakoztatása Kapcsolódás a Web konfigurátorhoz Az NWA1100-N konfigurálása A Hardver telepítése A készülék Etherneten keresztüli (opcionális) energia ellátása 3

4 A Hardver csatlakoztatása 1. Az Ethernet kábel használatával csatlakoztassa az ETHERNET portot a számítógéphez az elsődleges konfigurációhoz. 2. Csatlakoztassa a POWER 12VDC aljzatot az energiaforráshoz. Ehhez csak a tartozékként kapott adaptert használja. Csatlakoztassa az NWA1100-N ETHERNET portját egy hálózati hozzáféréssel rendelkező Ethernet csatlakozóhoz, miután befejezte az elsődleges konfigurációt. 4

5 LED izzók A SYS LED pirosan villog, majd stabil zöld fénnyel világít, amikor az energia csatlakoztatva van. Az ETHERNET port egyik LED-je bekapcsol, ha a portot megfelelően csatlakoztatta, és villog, ha van forgalom. Sárga fény világít, ha a csatlakozás 1000 Mbps. Zöld fény világít, ha a csatlakozás 10/100 Mbps. Ha az ETHERNET port mellet lévő LED izzók egyike sem világít, ellenőrizze a port kábelcsatlakozását. Ellenőrizze, hogy számítógépe hálózati kártyája megfelelően működik. Kapcsolódás a Web konfigurátorhoz Internet Explorer 6.0 és újabb verziók, engedélyezett JavaScript-tel, vagy Mozilla Firefox 3 és újabb verziók, vagy Safari 2.0 és újabb verziók. Számítógépe IP-címének beállítása Jegyezze le számítógépe aktuális IP-cím beállításait, mielőtt módosítaná azokat. 5

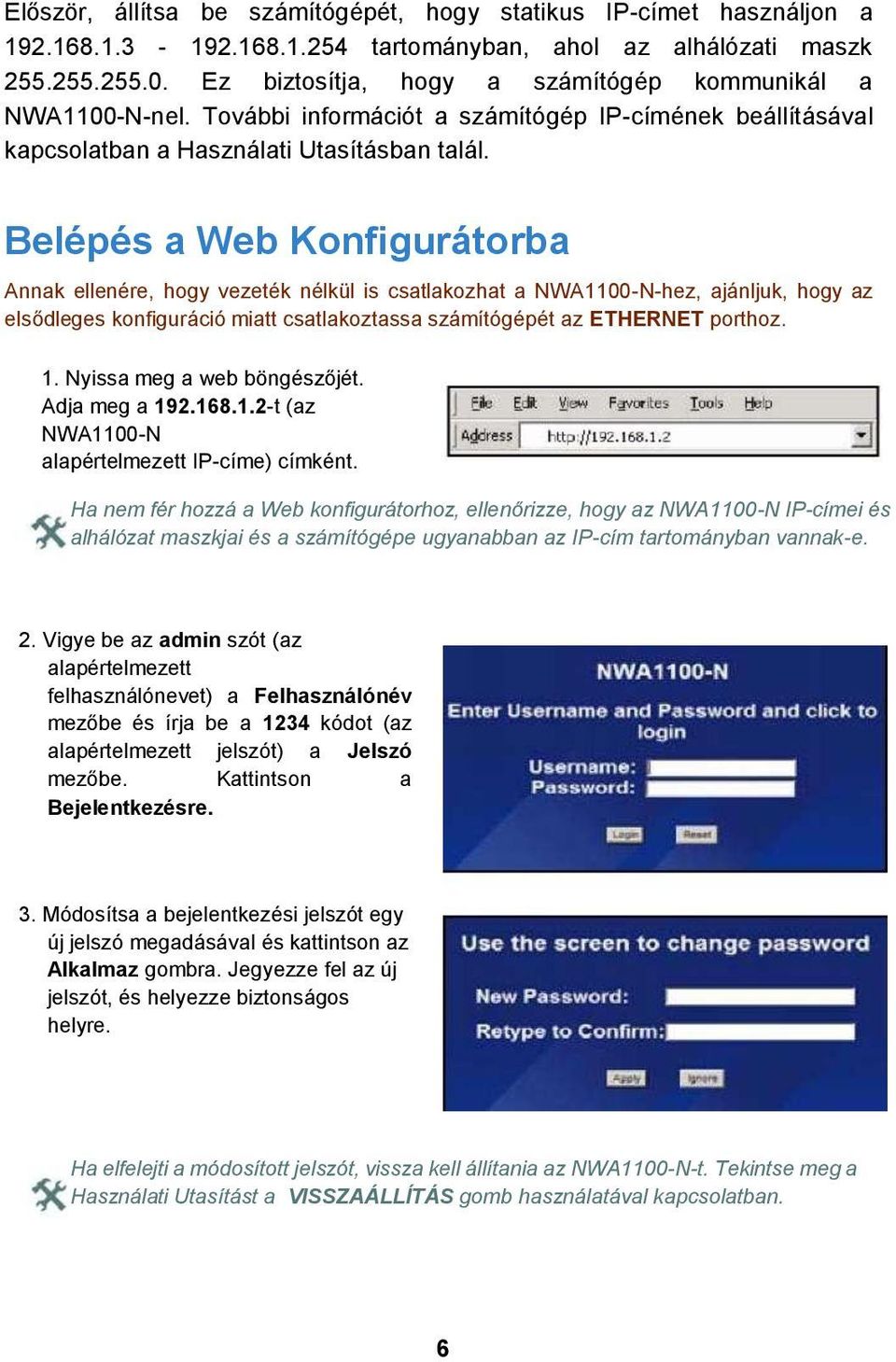

6 Először, állítsa be számítógépét, hogy statikus IP-címet használjon a tartományban, ahol az alhálózati maszk Ez biztosítja, hogy a számítógép kommunikál a NWA1100-N-nel. További információt a számítógép IP-címének beállításával kapcsolatban a Használati Utasításban talál. Belépés a Web Konfigurátorba Annak ellenére, hogy vezeték nélkül is csatlakozhat a NWA1100-N-hez, ajánljuk, hogy az elsődleges konfiguráció miatt csatlakoztassa számítógépét az ETHERNET porthoz. 1. Nyissa meg a web böngészőjét. Adja meg a t (az NWA1100-N alapértelmezett IP-címe) címként. Ha nem fér hozzá a Web konfigurátorhoz, ellenőrizze, hogy az NWA1100-N IP-címei és alhálózat maszkjai és a számítógépe ugyanabban az IP-cím tartományban vannak-e. 2. Vigye be az admin szót (az alapértelmezett felhasználónevet) a Felhasználónév mezőbe és írja be a 1234 kódot (az alapértelmezett jelszót) a Jelszó mezőbe. Kattintson a Bejelentkezésre. 3. Módosítsa a bejelentkezési jelszót egy új jelszó megadásával és kattintson az Alkalmaz gombra. Jegyezze fel az új jelszót, és helyezze biztonságos helyre. Ha elfelejti a módosított jelszót, vissza kell állítania az NWA1100-N-t. Tekintse meg a Használati Utasítást a VISSZAÁLLÍTÁS gomb használatával kapcsolatban. 6

7 4. Megjelenik a STÁTUSZ képernyő. Az NWA1100-N konfigurálása A rendszerbeállítások konfigurálása 1. Kattintson a RENDSZER gombra a navigációs panelen. 2. Megjelenik a RENDSZER > Általános képernyő. Rendszernév: az NWA1100-N azonosítása a hálózatán. Válasszon egy megkülönböztető nevet, vagy hagyja meg ezt a nevet alapbeállításként. 7

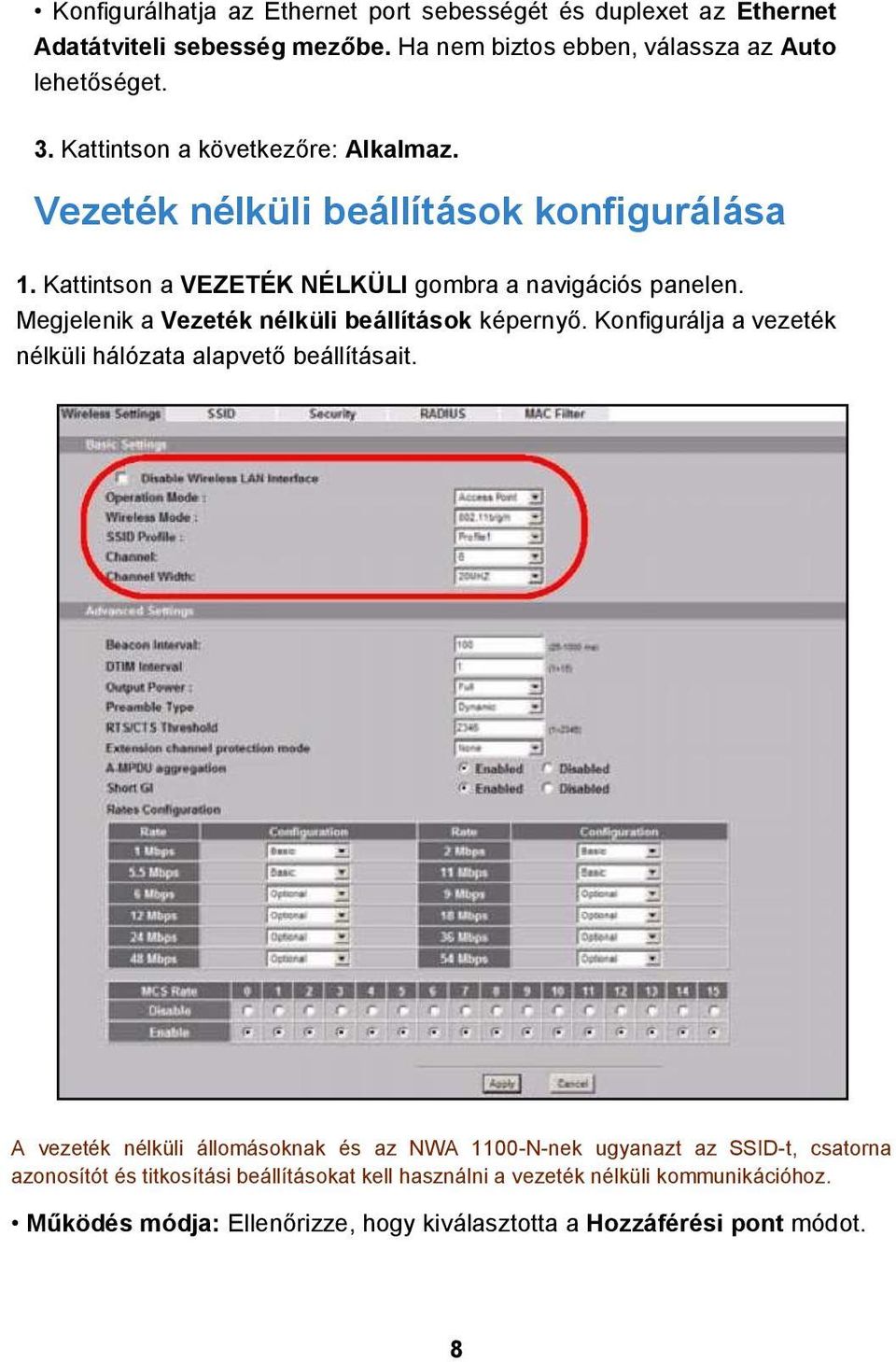

8 Konfigurálhatja az Ethernet port sebességét és duplexet az Ethernet Adatátviteli sebesség mezőbe. Ha nem biztos ebben, válassza az Auto lehetőséget. 3. Kattintson a következőre: Alkalmaz. Vezeték nélküli beállítások konfigurálása 1. Kattintson a VEZETÉK NÉLKÜLI gombra a navigációs panelen. Megjelenik a Vezeték nélküli beállítások képernyő. Konfigurálja a vezeték nélküli hálózata alapvető beállításait. A vezeték nélküli állomásoknak és az NWA 1100-N-nek ugyanazt az SSID-t, csatorna azonosítót és titkosítási beállításokat kell használni a vezeték nélküli kommunikációhoz. Működés módja: Ellenőrizze, hogy kiválasztotta a Hozzáférési pont módot. 8

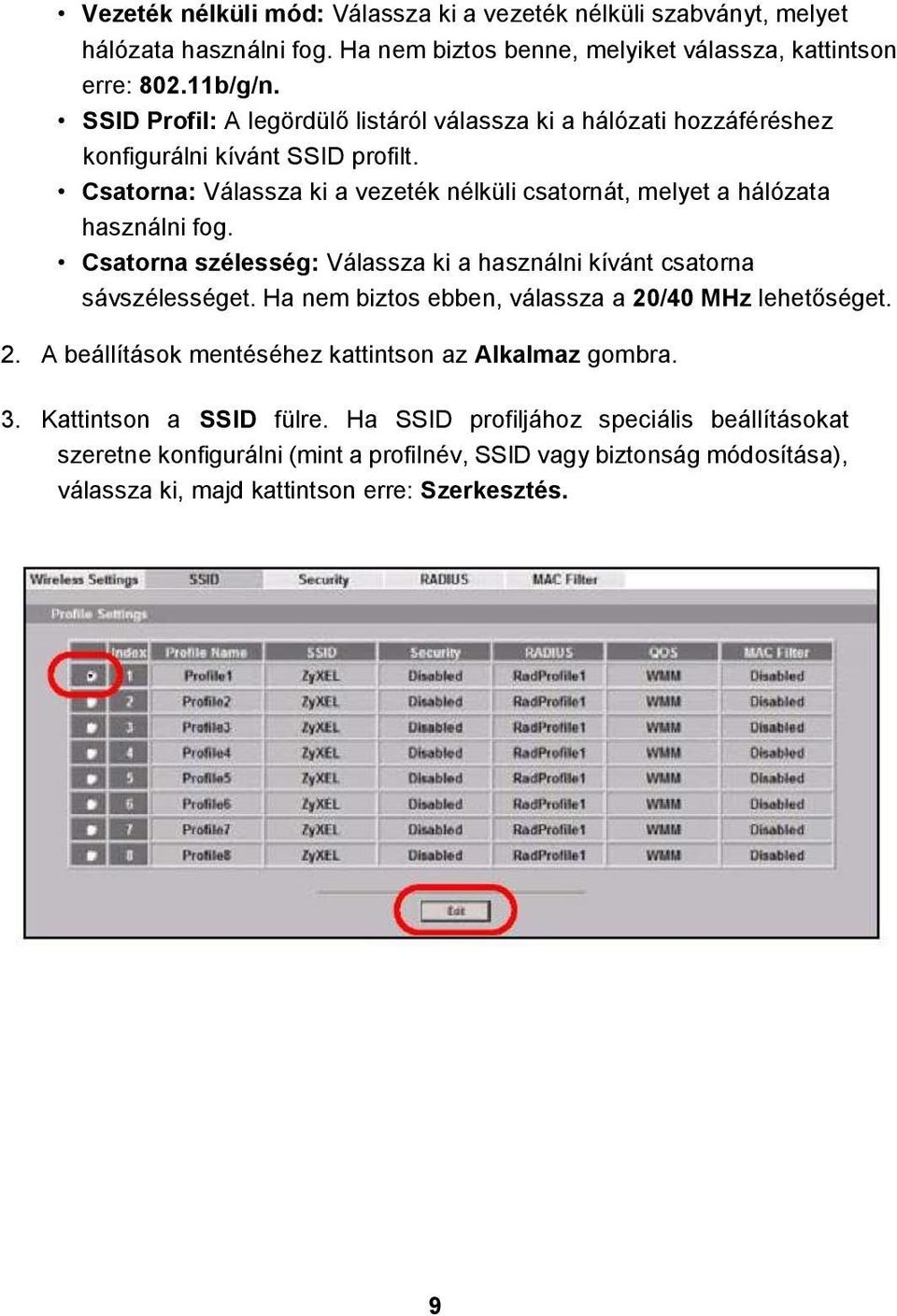

9 Vezeték nélküli mód: Válassza ki a vezeték nélküli szabványt, melyet hálózata használni fog. Ha nem biztos benne, melyiket válassza, kattintson erre: b/g/n. SSID Profil: A legördülő listáról válassza ki a hálózati hozzáféréshez konfigurálni kívánt SSID profilt. Csatorna: Válassza ki a vezeték nélküli csatornát, melyet a hálózata használni fog. Csatorna szélesség: Válassza ki a használni kívánt csatorna sávszélességet. Ha nem biztos ebben, válassza a 20/40 MHz lehetőséget. 2. A beállítások mentéséhez kattintson az Alkalmaz gombra. 3. Kattintson a SSID fülre. Ha SSID profiljához speciális beállításokat szeretne konfigurálni (mint a profilnév, SSID vagy biztonság módosítása), válassza ki, majd kattintson erre: Szerkesztés. 9

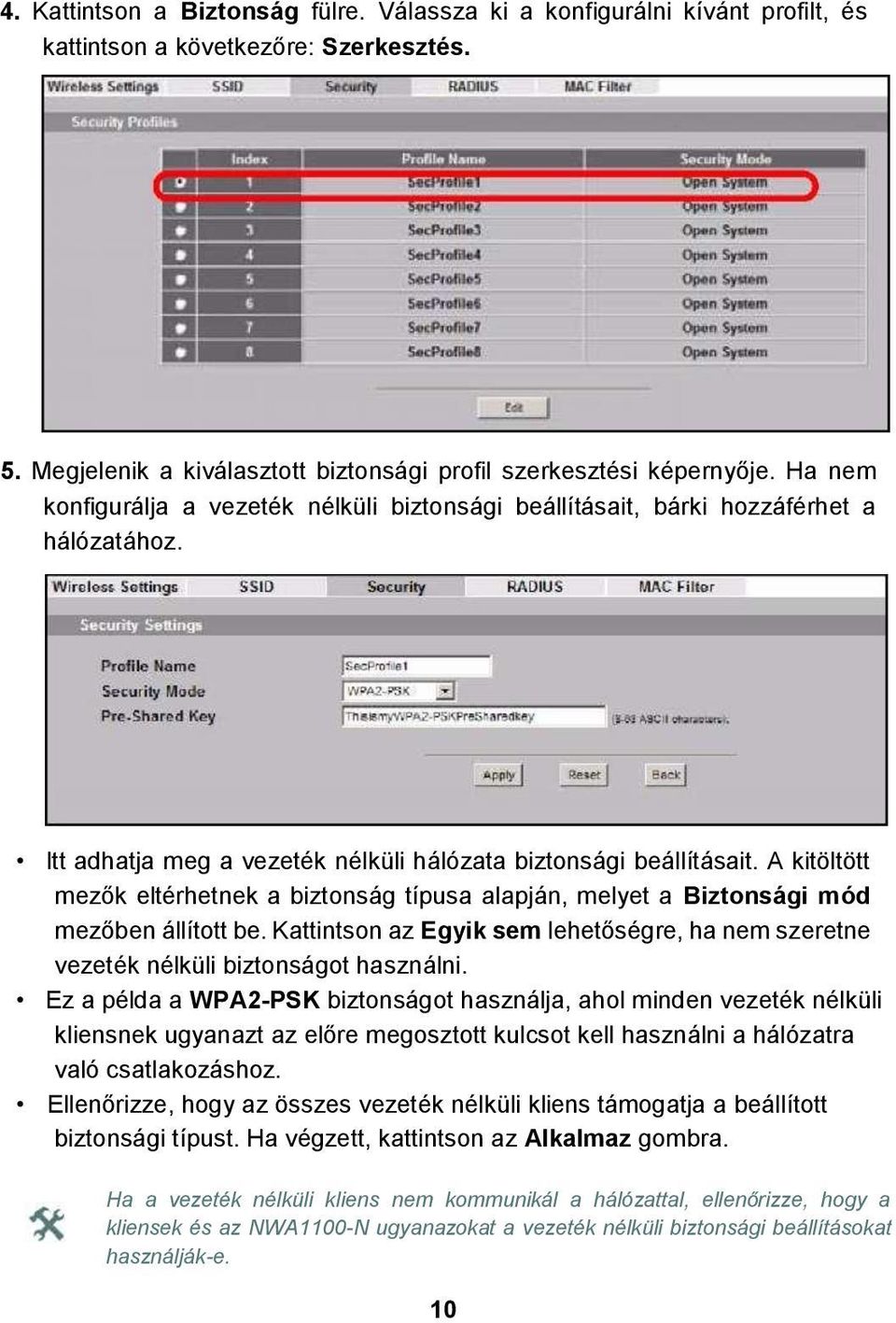

10 4. Kattintson a Biztonság fülre. Válassza ki a konfigurálni kívánt profilt, és kattintson a következőre: Szerkesztés. 5. Megjelenik a kiválasztott biztonsági profil szerkesztési képernyője. Ha nem konfigurálja a vezeték nélküli biztonsági beállításait, bárki hozzáférhet a hálózatához. Itt adhatja meg a vezeték nélküli hálózata biztonsági beállításait. A kitöltött mezők eltérhetnek a biztonság típusa alapján, melyet a Biztonsági mód mezőben állított be. Kattintson az Egyik sem lehetőségre, ha nem szeretne vezeték nélküli biztonságot használni. Ez a példa a WPA2-PSK biztonságot használja, ahol minden vezeték nélküli kliensnek ugyanazt az előre megosztott kulcsot kell használni a hálózatra való csatlakozáshoz. Ellenőrizze, hogy az összes vezeték nélküli kliens támogatja a beállított biztonsági típust. Ha végzett, kattintson az Alkalmaz gombra. Ha a vezeték nélküli kliens nem kommunikál a hálózattal, ellenőrizze, hogy a kliensek és az NWA1100-N ugyanazokat a vezeték nélküli biztonsági beállításokat használják-e. 10

11 IP-beállítások konfigurálása 1. Be kell állítania az NWA1100-N IP-címét, hogy a hálózatával megegyező alhálózaton legyen. Kattintson az IP lehetőségre a navigációs panelen. Kattintson az IP-cím automatikus megszerzése gombra, ha szeretné, hogy hálózata DHCP szervere kijelöljön egy IP-címet az NWA1100-N számára. Ha egy különleges IP-címet szeretne használni, kattintson a Rögzített IP-címek használata gombra, és adja meg az alhálózati maszkkal és az átjáró IP-címmel együtt. Ha az ISP speciális DNS-t (Domain név rendszer) adott meg, vigye be a Rendszer DNS szerverei részbe. Egyéb esetben, hagyja ezeket a mezőket az alapértelmezett beállításaikkal. Kattintson az Alkalmazásra. Most az NWA1100-N az új IP-cím beállításokat használja; a továbbiakban nem csatlakoztathatja az NWA1100-N-t az alapértelmezett IP-cím használatával. Ha módosítja az NWA1100-N IP-címét, az új IP-címet kell használnia, amikor következőnek belép a web konfigurátorba. Ha kiválasztja az IP-cím automatikus megszerzése gombot, ellenőrizze, hogy a DHCP szervere meghatározza az NWA1100-N-hez kijelölt IP-címet. További információt a DHCP szervere dokumentációjában talál. 11

12 2. Ha módosította számítógépe IP-címét, állítsa vissza a korábbi beállításaira. 3. Módosítsa a vezeték nélküli beállításait a vezeték nélküli állomásban, hogy megfeleljenek a NWA1100-N számára, ha szükséges. Hivatkozzon a vezeték nélküli adaptere dokumentációjára. Most az NWA 1100-N készen áll, hogy kapcsolóhoz vagy routerhez csatlakozzon. Ezt megteheti most, vagy azután, hogy felszerelte az antennákat és beszerelte az NWA1100-N-t. Ha az NWA1100-N nem kommunikál a hálózattal, ellenőrizze, hogy az NWA1100-N ugyanazt az alhálózati IP-címet használja, mint a kapcsoló/router. A Hardver telepítése Antennák felszerelése Az óramutató járásával megfelelően tekerje az antennákat az NWA1100-N két oldalán lévő antenna csatlakozókba. Az antennáknak a föld felszínére merőlegesen, és egymással párhuzamosan kell állniuk. Ellenőrizze, hogy az antennákat biztonságosan becsavarta az antenna csatlakozókba. A Hardver beszerelése Általánosságban, a hozzáférési pont legjobb helye a tervezett vezeték nélküli hálózat lefedettségi területének központja. A legjobb lefedettségért helyezze az NWA 1100-N-t magasra, olyan helyre, ahol nem veszik körbe akadályok. Felszerelés falra Az NWA1100-N falra való felszereléséhez hajtsa végre a következő lépéseket: 12

13 1. Rögzítse az NWA 1100-N-hez csomagolt két csavart a falba, egymástól 60 mm-es távolságra (lásd a 3. lépésben lévő ábrát). Használjon 6-8 mm (0.24" ~ 0.31") széles fejű csavarokat. Ne fúrja be a csavarokat teljesen a falba, hagyjon egy kis helyet a csavar feje és a fal között. A helynek elég nagynak kell lennie ahhoz, hogy a csavar feje becsússzon a csavarnyílásba, és a csatlakozó kábel elférjen az NWA1100-N háta mögött. Ellenőrizze, hogy biztonságosan rögzítette a csavarokat, azok elég erősek az NWA 1100-N súlyának és a csatlakozó kábel megtartásához. 2. Állítsa be a kábeleket. Vezesse le az NWA1100-N hátoldalán lévő csatlakozó kábelt, ahogy az az ábrán látható. VAGY: Vezesse a csatlakozó kábelt felfelé, a mennyezet irányába. 3. Illessze az NWA1100-N hátoldalán lévő lyukakat a falon lévő csavarokra. Függessze fel az NWA1100-N-t a csavarokra. 13

14 A készülék Etherneten keresztüli (opcionális) energia ellátása A Power over Ethernet (PoE), azaz az Etherneten keresztüli energia segítségével, NWA1100-N készüléke energiáját egy 8-pin CAT 5 Ethernet kábelen át kapja, ezzel lecsökken a közeli erőforrás használatának szüksége. Szükség van egy PoE injektorra (nem tartozék) az Ethernet kábel energia átadásához. Ez a funkció megnövelt rugalmasságot biztosít az NWA1100-N helyszínén. A következő ábrán Z az ön NWA1100-N készüléke, A a CAT 5 Ethernet kábel, B a PoE injektor és C az energiakábel. A termék tanúsítványának megtekintése 1. Menjen a oldalra. 2. A termék oldalára való navigáláshoz a ZyXEL főoldalán lévő legördülő menüből válassza ki az adott terméket. 3. Ezen az oldalon válassza ki a megtekinteni kívánt tanúsítványt. További információt a mellékelt CD-n lévő Használati Utasításban vagy a oldalon lévő letölthető könyvtárban talál. Hasznos volt ez az útmutató? Küldje el megjegyzéseit a következő oldalra: techwriters@zyxel.com.tw 14
