1 Avemia IP és Hibrid rögzítők beüzemelése 1.oldal

2 Bevezető Ez a dokumentum azt mutatja be, hogyan lehet egyszerűen lépésről lépésre felkonfigurálni egy Avemia HF szériás hibrid, vagy IP rögzítőre Sunell vagy más gyártók által gyártott ONVIF kompatibilis kamerát. Tartalomjegyzék 1. Rögzítő villamos beüzemelése: 1.1. A Rögzítő csatlakozói...3.oldal 1.2. A rögzítő összekötése kamerával...3.oldal 2. A rögzítő konfigurálása 2.1. Főképernyő...4. oldal 2.2. Belépés a menübe...4. oldal 2.3. Jelszó megadása...5. oldal 2.4. Főmenü...5. oldal 2.5. Főmenü Rendszer...6. oldal 2.6. Főmenü Rendszer Általános...6. oldal 2.7. Főmenü Rendszer Hálózat...7. oldal 2.8. Főmenü Rendszer Digitális...8. oldal 2.9. Főmenü Rendszer Digitális Channel...9. oldal Főmenü Rendszer Digitális Digitális csatornák oldal Főmenü Rendszer Digitális Digitális csatornák Távoli hozzáférés oldal Főmenü Rendszer Digitális Csatorna állapot oldal Főmenü Info oldal Főmenü Info HDD oldal Főmenü Info BPS oldal Főmenü Info Verzió oldal Főmenü Rögzítés oldal Főmenü Rögzítés Rögzítés konfigurálás oldal 2.oldal

3 1.1 A Rögzítő csatlakozói A HF-DVR5016DA-El Rögzítő hátlapja: A többi rögzítő hátlapja az analóg és IO bemenetek számában tér el, ez az IP kamera konfigurálás szempontjából lényegtelen. A1-A6 Alarm I/O 1-4 Alarm I/O C-NO V1-V16 V-OUT A-OUT RS485 VGA HDMI + Analóg hang bemenet. Riasztási bemenet. Riasztási kimenet. Analóg videó bemenet. Analóg videó kimenet. Analóg hang kimenet. USB csatlakozó egérnek, pendrive-nak RJ-45 Csatlakozású Ethernet csatlakozó. RS-485 csatlakozó PTZ kamera vezérléshez Analóg VGA monitor kimenet Digitális monitor kimenet Tápcsatlakozó 12V 3A 1.1 A Rögzítő összekötése kamerával Szereljen egy vagy 2 SATA csatlakozós Merevlemezt a rögzítőbe. A VGA vagy HDMI kábellel csatlakoztasson egy monitort a rögzítőhöz. Csatlakoztasson egy USB egeret a rögzítőhöz. Csatlakoztasson egy Switch-et a rögzítő Ethernet portjához. Ehhez használjon CAT5-E típusú kábelt. 5. Állítson be egyedi IP címet a kameráinak, csatlakoztassa a kameráit a Switch-hez. A kamerák konfigurálását a Sunell IP Kamera Beüzemelése dokumentumban találja. 6. Helyezze táp alá a rögzítőt. 1 perc múlva elindul. 3.oldal

4 2.1. Főképernyő A Rögzítő a következő főképernyővel indul: Ezen alapértelmezésben a felkonfigurált kamerák képei láthatóak Belépés a menübe Jobb egérgombbal kattintson a képernyő tetszőleges részére. A feljövő menüben válassza a Főmenü menüt. 4.oldal

5 2.3 Név jelszó megadása A rögzítő konfiguráláshoz név jelszó megadása szükséges. Az alapértelmezett felhasználó név: 'admin'. Az alapértelmezett jelszó: ''. A név és jelszó megadása után kattintson az OK gombra. 2.4 Főmenü A főmenüből bármelyik menüpontba belépni, a menü ikonjára a bal egérgombbal kattintva tud. A Főmenüből kilépni a jobb egérgombbal tud. 5.oldal

6 2.5 Főmenü Rendszer A Főmenüből kattintson a Rendszer menübe. Itt tudja beállítani az eszköze fő paramétereit. Először kattintson az Általános ikonra. 2.6 Főmenü Általános A Főmenü általános menüpontban tudja beállítani az eszköz fő paramétereit. Állítsa be az eszköz dátumát, idejét. Felülről az ötödik menüben válassza a Hungarian -t, ha még nem volt magyar nyelvű az eszköz. Állítsa a HDD Tele paramétert Felülírás -ra, így amikor megtelik a merevlemez elkezdi a rőgi fájlokat felülírni. Eszköz nevénél nevezze el az eszközét. OK gombra kattintva tudja elmenteni a változásokat, Mégsem gombra kattintva tud kilépni a változások mentése nélkül. A menüből kilépni a jobb egérgombbal kattintva tud. 6.oldal

7 2.7. Rendszer Hálózat A Főmenü Rendszer Menüben kattintson a hálózat ikonra. A Főmenü Rendszer Hálózat menüpontban lehet beállítani a rögzítő hálózati paramétereit. Ha rendelkezik DHCP Routerrel kapcsolja be a DHCP Engedélyezve kapcsolót. Ekkor a hálózati routere automatikusan beállítja a rögzítő hálózati paramétereit. IP cím: Adja meg a rögzítő IP címét. Az eszköz IP címe a és között tetszőleges lehet, de nem lehet azonos a hálózatán lévő bármely eszköz IP címével. A kamerák IP címének beállításról a Sunell IP Kamera Beüzemelése dokumentumban olvashat részletesen. Alhálózati maszk: (Így azok az eszközök lesznek egy hálózaton, melyek IP címe kezdetűek) Átjáró: Az internetre csatlakozó router IP címe. Ezt a router oldalán tudja megnézni. Elsődleges DNS : Az eszköz DNS kiszolgálójának a címe általában a routere. Média Port: : Ezen a porton keresztül éri majd el a CMS szoftverből az eszközét. HTTP Port: 80 Ezen a porton keresztül éri majd el az eszközét web böngészőből. HS Download kapcsoló: Ha bekacsolja, akkor hálózaton keresztül gyorsabban tud letölteni az eszközéről. Átviteli eljárás: Minőség preferált verziót választja, akkor kis sebességű hálózaton keresztül inkább kevesebb képkockát küld, de azt jó minőségben. Átviteli eljárás: Sebesség preferált verziót választja, akkor kis sebességű hálózaton keresztül inkább több képkockát küld, de azt rosszabb minőségben. Az OK gombra kattintva tudja elmenteni a változásokat, kilépni a a jobb egérgombbal tud. 7.oldal

8 2.8. A Főmenü Rendszer Menüpontban válassza Digitális menüpontot. Ebben a menüben lehet a digitális eszközöket konfigurálni A Főmenü Rendszer Digitális Itt lehet konfigurálni az IP eszközeit, illetve megtekinteni a csatornák állapotát. Az eszköz üzemmódjának meghatározásához először válassza a Chanell mód ikont. 8.oldal

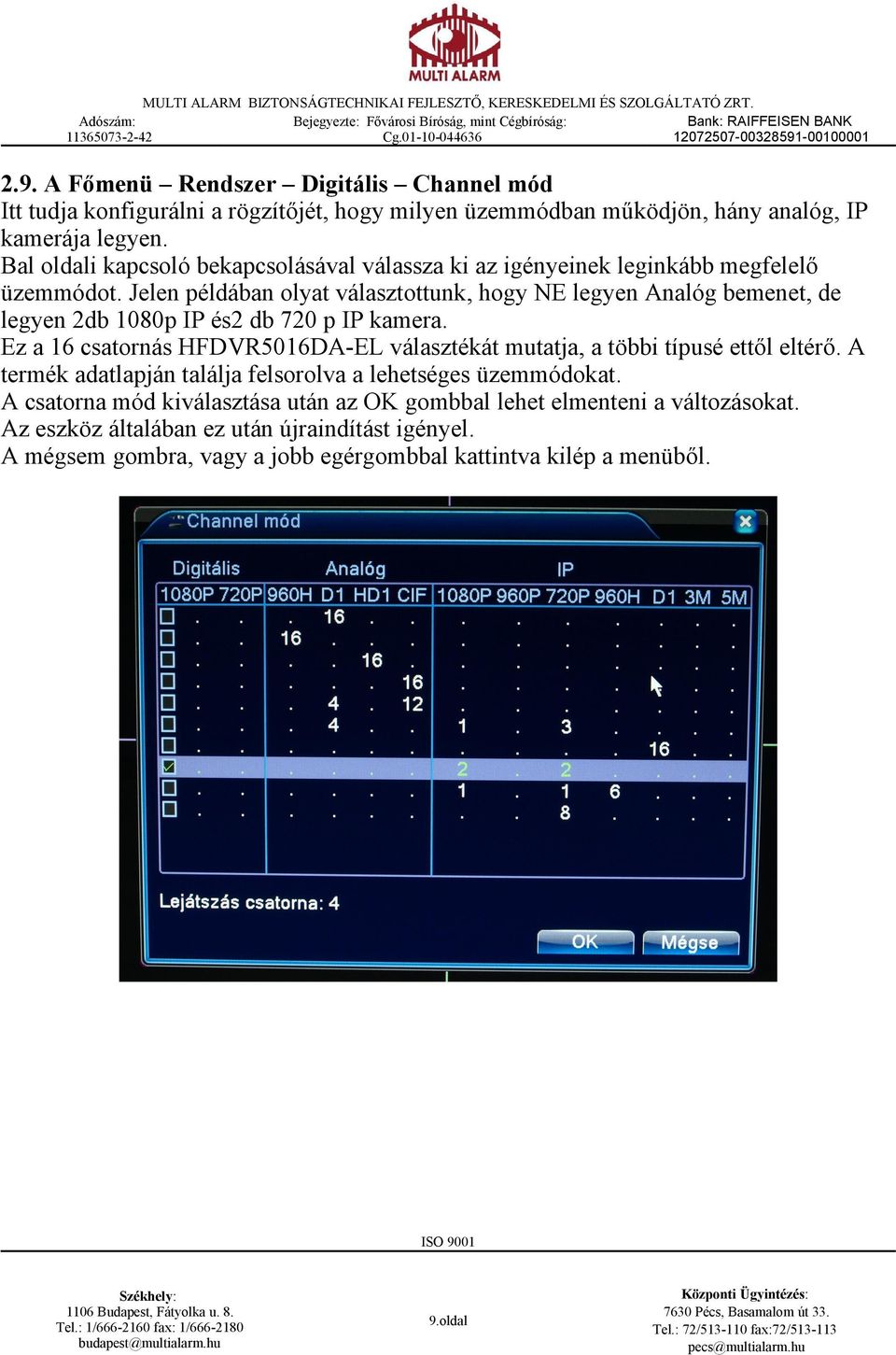

9 2.9. A Főmenü Rendszer Digitális Channel mód Itt tudja konfigurálni a rögzítőjét, hogy milyen üzemmódban működjön, hány analóg, IP kamerája legyen. Bal oldali kapcsoló bekapcsolásával válassza ki az igényeinek leginkább megfelelő üzemmódot. Jelen példában olyat választottunk, hogy NE legyen Analóg bemenet, de legyen 2db 1080p IP és2 db 720 p IP kamera. Ez a 16 csatornás HFDVR5016DA-EL választékát mutatja, a többi típusé ettől eltérő. A termék adatlapján találja felsorolva a lehetséges üzemmódokat. A csatorna mód kiválasztása után az OK gombbal lehet elmenteni a változásokat. Az eszköz általában ez után újraindítást igényel. A mégsem gombra, vagy a jobb egérgombbal kattintva kilép a menüből. 9.oldal

10 2.10. Főmenü Rendszer Digitális Digitális csatornák Miután beállította, hogy az eszköze hány digitális és analóg csatornát kezeljen, meg kell adni, melyik digitális csatornán milyen digitális eszköz legyen. Lépjen be a Főmenü Rendszer Digitális Digitális csatornák menübe. A Csatornánál tudja kiválasztani melyik csatornát akarja választani. (Jelen példában az 1.) Kapcsolja be az engedélyezés kapcsolót. Idő szinkronizálás kapcsolót érdemes bekapcsolni, ekkor a kamera idejét a rögzítő idejéhez állítja a rögzítő. Kattintson a Hozzáad gombra. 10.oldal

11 2.11. Főmenü Rendszer Digitális Digitális csatornák Távoli hozzáférés Ebben a menüben tudja felvenni a kameráját. Adja meg a következő paramétereket: Eszköz típus: IPC IP Camera IP csatorna: 1 (kamera sorszáma az IP eszközön) Protokoll: ONVIF (Sunell IP kamerák esetén) Eszköz Cím: (A Kamera IP címe, ennek beállításáról a Sunell IP kamerák beállítása dokumentumban olvashat) Port: 80 Felhasználónév: admin (a kamera felhasználó neve, ennek beállításáról a Sunell IP kamerák beállítása dokumentumban olvashat) Jelszó: admin (A kamera jelszava, ennek beállításáról a Sunell IP kamerák beállítása dokumentumban olvashat) Eszközeit megkeresheti a Keresés gombra kattintva, ekkor elég duplán kattintani a kamerára a listában és automatikusan kitölti a paramétereket. A jelszót ekkor is meg kell adni! Az OK gombra kattintva tudja elmenteni a beállításokat. A mégsem gombra, vagy a jobb egérgombbal kattintva kilép a menüből. 11.oldal

12 A digitális csatornák menüpontban most már megjelenik a felvett konfiguráció. A konfiguráció előtt kapcsolja be az engedélyező pipát és kattintson az OK gombra. A többi csatorna konfigurálást a Csatorna kiválasztása után az előző lépések megismétlésével tudja elvégezni. Ez után már az 1. csatorna helyen meg fog jelenni az IP kamera képe. 12.oldal

13 2.12. Főmenü Rendszer Digitális Csatorna Állapot A Csatornák állapotáról a Főmenü Rendszer Digitális Csatorna Állapot ikonra kattintva tud tájékozódni: A mégsem gombra, vagy a jobb egérgombbal kattintva kilép a menüből. 13.oldal

14 2.13. Főmenü Info A Főmenü INFO menüben tud információkat megjeleníteni a rögzítőjéről Főmenü Info HDD A Főmenü Infó HDD menüpontban tudja ellenőrizni a merevlemezét. 14.oldal

15 2.15. A Főmenü Infó BPS menüben láthatja mekkora adatmennyiséget küld a kamera a rögzítőnek, ez óránként mennyi helyet foglal a merevlemezen. Ez alapján már ki tudja számolni a tárolási időt Főmenü Infó Verzió A Főmenü Infó Verzió menüben tudja megjeleníteni az eszköze adatait. A Rendszer feliratnál látszik, milyen programverzió van az eszközben. A Gyári számával tudja eszközét felhőn keresztül elérni az a xmeye.net oldalon. Ennek az állapotát a NAT állapotban láthatja, ha ez összefüggő, akkor van az oldallal kapcsolat. Ezt kikapcsolni a Főmenü Rendszer NetService Felhő menüben lehet. 15.oldal

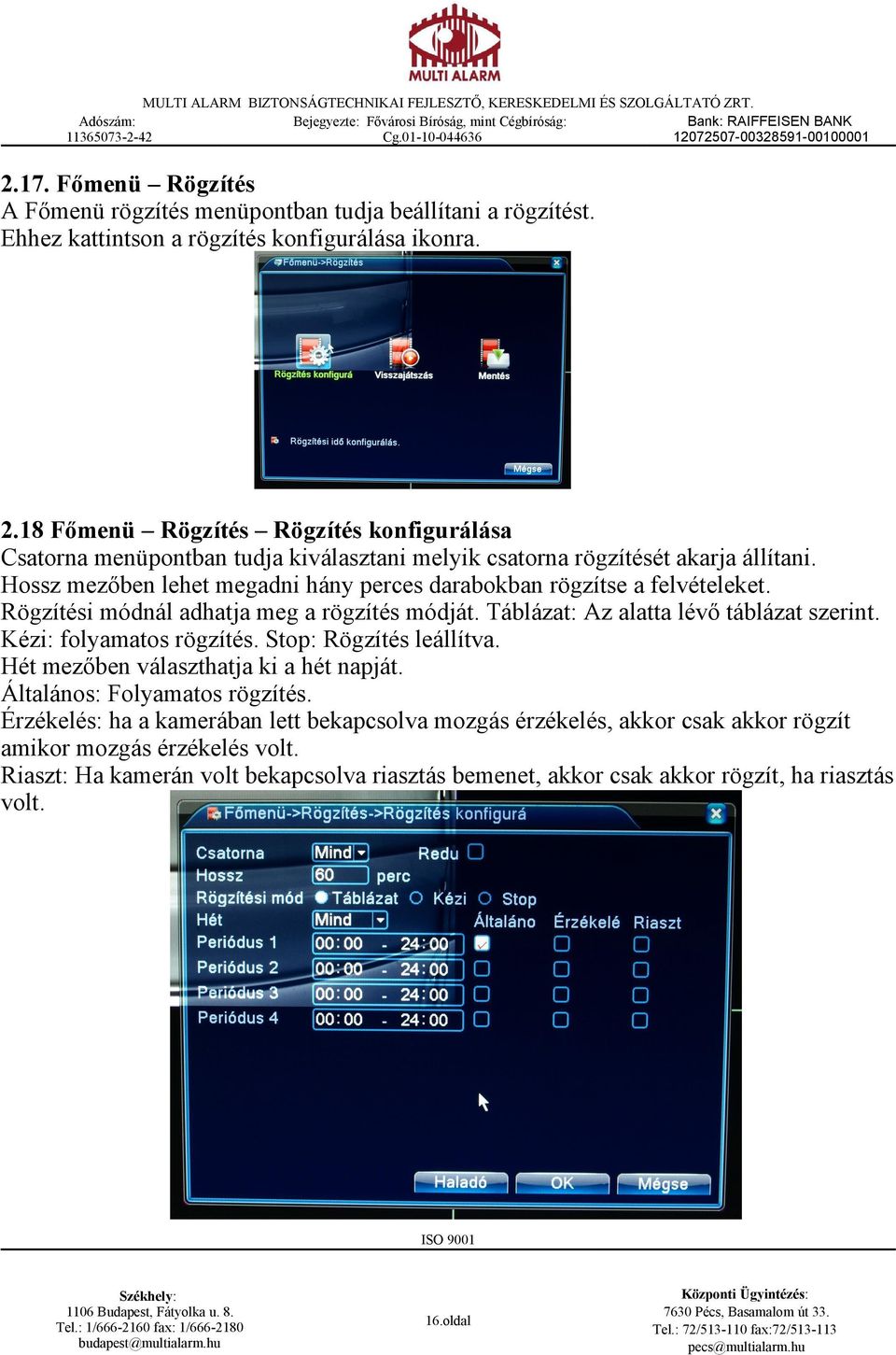

16 2.17. Főmenü Rögzítés A Főmenü rögzítés menüpontban tudja beállítani a rögzítést. Ehhez kattintson a rögzítés konfigurálása ikonra Főmenü Rögzítés Rögzítés konfigurálása Csatorna menüpontban tudja kiválasztani melyik csatorna rögzítését akarja állítani. Hossz mezőben lehet megadni hány perces darabokban rögzítse a felvételeket. Rögzítési módnál adhatja meg a rögzítés módját. Táblázat: Az alatta lévő táblázat szerint. Kézi: folyamatos rögzítés. Stop: Rögzítés leállítva. Hét mezőben választhatja ki a hét napját. Általános: Folyamatos rögzítés. Érzékelés: ha a kamerában lett bekapcsolva mozgás érzékelés, akkor csak akkor rögzít amikor mozgás érzékelés volt. Riaszt: Ha kamerán volt bekapcsolva riasztás bemenet, akkor csak akkor rögzít, ha riasztás volt. 16.oldal
