1 NHDR-3104AHD-II NHDR-3108AHD-II NHDR-3116AHD-II NHDR-5004AHD-II NHDR-5008AHD-II NHDR-5016AHD-II NHDR-5204AHD NHDR-5208AHD Telepítői Segédlet

2 Köszönjük, hogy a Novus termékeket választotta! Megj.: A termékek teljes leírását, minősítését és a szükséges szoftvereket a következő weboldalon találja meg: Tartalomjegyzék 1. Rögzítő specifikáció HDD telepítés és első lépések Rögzítő beállítás Távoli elérés beállítás... 8 AHD OSD menü elérése rögzítőről... 9 PC web böngészőn keresztüli elérés PC szoftveren keresztüli elérés Mobil telefonon keresztüli elérés Rögzítő specifikáció Rögzítő Típus Videó Bemenet Monitor Kimenet Audió Be/ Ki Riasztás Be / Ki HDD Szám Kamera Felbontás Rögzítési FPS NHDR-3104AHD-II 4 VGA/ HDMI 4 / 1-1 x 6TB 1280x720 4x25 (1MPX) NHDR-3108AHD-II 8 VGA/ HDMI 4 / 1-1 x 6TB 1280x720 8x25 (1MPX) NHDR-3116AHD-II 16 VGA/ HDMI 16 / 1 16 / 1 2 x 6TB 1280x720 16x25 (1MPX) NHDR-5004AHD-II 4 VGA/ HDMI 4 / 1 4 / 1 1 x 6TB 1920x1080 NHDR-5008AHD-II 8 VGA/ HDMI 8 / 1 8 / 1 2 x 6TB 1920x1080 NHDR-5016AHD-II 16 VGA/ HDMI 16 / 1 16 / 1 2 x 6TB 1920x1080 4x25 (1MPX) 4x15 (2MPX) 8x25 (1MPX) 8x15 (2MPX) 16x25 (1MPX) 16x15 (2MPX) NHDR-5204AHD-II 4 VGA/ HDMI 4 / 1 4 / 1 1 x 6TB 1920x1080 4x25 (2MPX) NHDR-5208AHD-II 8 VGA/ HDMI 8 / 1 8 / 1 2 x 6TB 1920x1080 8x25 (2MPX) 2

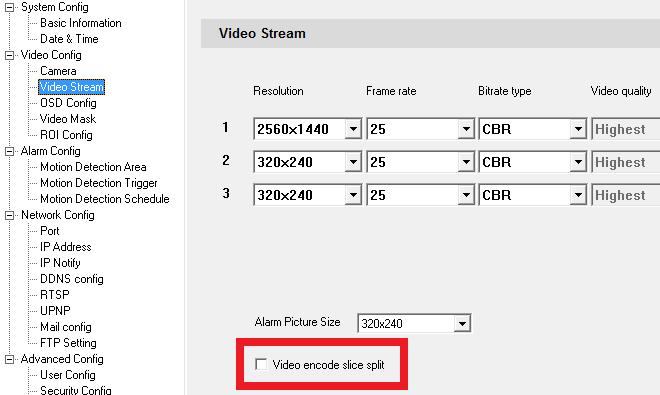

3 Rögzítő Típus IP Kamera Szám IP Kamera AHD Helyett Max. IP Kamera Szám IP Kamera Felbontás IP Kamera Rögzítési FPS IP Kamera Max. Bitráta NHDR-3104AHD-II NHDR-3108AHD-II NHDR-3116AHD-II NHDR-5004AHD-II 2 Igen x1080 NHDR-5008AHD-II 4 Igen x1080 NHDR-5016AHD-II x1080 NHDR-5204AHD-II 4 Igen x1080 NHDR-5208AHD-II x / 25 / 25 / 25 / 25 / 4Mbps / 4Mbps / 4Mbps / 8Mbps / 8Mbps / Megj.: 3000-es sorozatú rögzítőknél, ha normál analóg (nem AHD) kamerákat is használ, figyeljen rá, hogy az analóg és az AHD csatornák párban legyenek. Pl.: Ha az 1-es csatornára analóg kamerát csatlakoztat, a 2-n is analóg legyen. Ha a 3-as csatornára AHD-t csatlakoztat, a 4-n is AHD legyen, stb es sorozatú rögzítőknél analóg és AHD kamerák szabadon csatlakoztathatók. Megj.: Ha IP kamerát csatlakoztat a rögzítőhöz az IP beállítások Video Stream menüjében legyen kikapcsolva a Video Encode Slice Split opció ( Internet Explorer web böngészőn keresztüli elérésekor konfigurálható). 3

A kompatibilis HDD típusokról az adott rögzítőhöz tartozó letölthető anyagoknál talál információt a www.novuscctv.com weboldalon.

4 2. HDD telepítés és első lépések Megj.: Kizárólag a gyártó által ajánlott HDD típusokat és méreteket használja. Más típusú HDD használata működési problémákat okozhat, ami nem garanciális. A kompatibilis HDD típusokról az adott rögzítőhöz tartozó letölthető anyagoknál talál információt a weboldalon. A Western Digital Purple sorozata a leginkább ajánlott 24/7 rögzítésre. Az alapértelmezett adatok menübe lépéshez Felhasználó: admin, Jelszó: üres Megj.: A jelszavakat soha ne hagyja alapbeállításon. A HDD-t beszerelés után mindig formázni kell, a formázandó HDD legyen kijelölve: 4

felbontása kisebb, mint a rögzítőn beállított felbontás.

5 Ha az eszköz angol nyelvű, az alábbi menüben állíthatja magyarra: Ha a monitoron nem jelenik meg a rögzítő menüje, előfordulhat, hogy a monitor felbontása kisebb, mint a rögzítőn beállított felbontás. Ilyenkor egy Full HD (1920x1080) monitor használatával be kell állítani a megfelelő felbontást a rögzítőn: 5

6 3. Rögzítő beállítás Mindenképp állítsa be a dátumot és az időt a rögzítőn: Szükség esetén külső NTP szerver (akár NMS) is használható idő szinkronizáláshoz. A rögzítési ütemezőben állíthatjuk be, hogy milyen rögzítést szeretnénk az egyes napokon: 6

7 A rögzítés a Fő stream menüben beállított paraméterek szerint történik: Megj.: Rögzítési tárhely kalkulációra vonatkozó ökölszabály: 1MPX = 25GB / nap /, 2MPX = 50GB / nap /, analóg = 15GB / nap /. A mozgás érzékelés alapú rögzítés beállítása itt történik: 7

Ez lehet automatikus csatlakoztatás (DHCP kevesebb informatikai ismeretet igényel),

8 4. Távoli elérés beállítás Távoli elérés működéséhez az eszközt az adott telepítési helyszín IP hálózatára kell csatlakoztatni. Ez lehet automatikus csatlakoztatás (DHCP kevesebb informatikai ismeretet igényel), de saját magunk is beállíthatjuk a hálózati paramétereket. A hálózati elérésnél használt másodlagos stream konfigurálása: 8

Megj.: Sávszélesség kalkuláció ökölszabálya: 1MPX elsődleges stream = 2Mbps /, 2MPX elsődleges stream = 4Mbps /, másodlagos stream = 0.128Mbps /.

Sávszélesség ellenőrzés ügyfél oldalon: www.speedtest.net Szükség esetén email alapú értesítéseket is beállíthatunk.

sorozatszám) az AHD kamerák OSD menüje rögzítőről is konfigurálható az adott csatorna PTZ vezérlés menüjében.

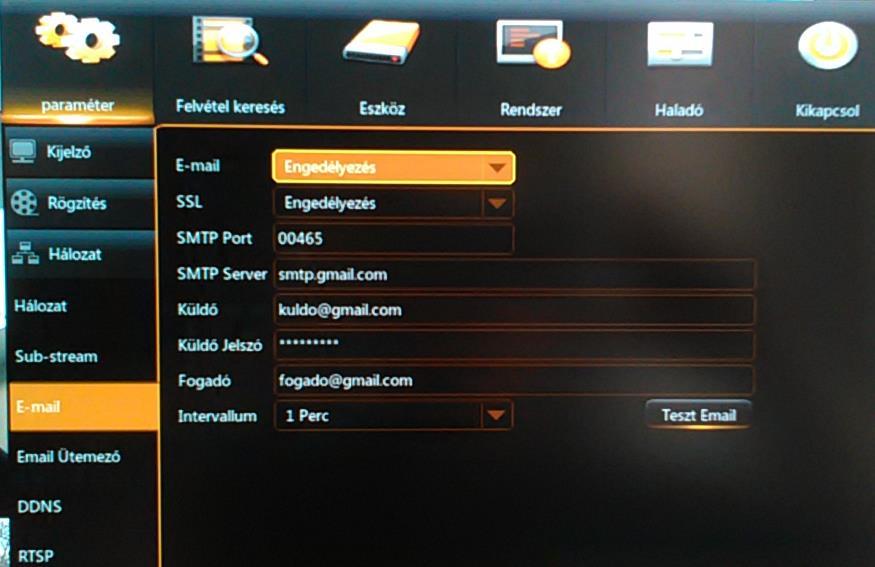

9 Megj.: Sávszélesség kalkuláció ökölszabálya: 1MPX elsődleges stream = 2Mbps /, 2MPX elsődleges stream = 4Mbps /, másodlagos stream = 0.128Mbps /. Elsődleges stream használatánál általában egy kamerás teljes képernyős nézetben vagyunk, így jellemzően csak egy kamerával kell kalkulálni. Sávszélesség ellenőrzés ügyfél oldalon: Szükség esetén alapú értesítéseket is beállíthatunk. Ez Google fiókok használatával például így néz ki: AHD OSD menü elérése rögzítőről Beépített UTC vezérlős rögzítőknél (16-al kezdődő sorozatszám) az AHD kamerák OSD menüje rögzítőről is konfigurálható az adott csatorna PTZ vezérlés menüjében. Ehhez az Eszköz / PTZ Protokoll paramétert át kell állítani COAX-ra. Megj.: AHD analóg váltás módja OSD menüben: Exposure almenü -> 3-szor a jobbra gomb -> 1-szer a menü gomb. A rejtett menüben hajtható végre így a váltás. 9

com weboldalon, visszajátszás is lehetséges.

10 PC web böngészőn keresztüli elérés IP cím alapján: Szinte teljeskörű rendszer konfiguráció, visszajátszás is lehetséges. Stream választás (Main Stream vagy Sub Stream) belépéskor történik. QR kód alapján: weboldalon, visszajátszás is lehetséges. Stream választás (Main Stream vagy Sub Stream) az alkalmazáson belül történik. Megj.: A visszajátszás az elsődleges stream miatt mindig nagyobb sávszélességet igényel, ezért sok esetben lassabb lehet. 10

Ablak megnyitása Kompatiblitási nézetben, hozzáadása megbízható webhelyekhez. Esetenként Windows tűzfal kikapcsolása, konfigurálása.

11 Megj.: A web böngészőn keresztüli hozzáféréshez csak Internet Exporer böngésző ajánlott. Bármilyen probléma esetén az IE böngésző beállításaiban ellenőrizze: Internet Beállítások / Biztonság / Egyéni szint (Active X beállítások engedélyezése). Ablak megnyitása Kompatiblitási nézetben, hozzáadása megbízható webhelyekhez. Esetenként Windows tűzfal kikapcsolása, konfigurálása. PC szoftveren keresztüli elérés IP cím vagy QR kód alapján, az NHDR-5000 Viewer szoftverrel ( Ha lengyel nyelven indul el a szoftver akkor a System / Konfiguracja systemu / English / Zapisz menüben angolra állítható. Eszköz hozzáadás a Group Device / Add Device menüben, ezután Import All. A Main View nézetben látjuk az élő képeket, a Remote Playback menüben pedig a visszajátszott képeket. Több AHD rögzítő felügyeletére is lehetőséget ad. 11

12 Mobil telefonon keresztüli elérés A mobil telefonon keresztüli elérésre az RXCamView alkalmazás használható, Android (Google Play) és iphone (AppStore) mobil telefonokon. Megjelenítési stream beállítása: Megj.: A visszajátszás az elsődleges stream miatt mindig nagyobb sávszélességet igényel, ezért sok esetben lassabb lehet. 12
